Justification
6

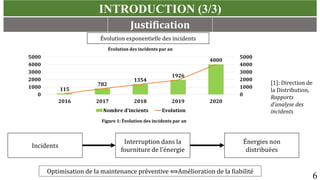

Évolution exponentielle des incidents
Incidents
Interruption dans la
fourniture de l’énergie
Énergies non
distribuées
115
782
1354
1926
4000
0
1000
2000
3000
4000
5000
0
1000
2000
3000
4000
5000
2016 2017 2018 2019 2020
Évolution des incidents par an
Nombre d'incients Evolution
[1]: Direction de
la Distribution,
Rapports
d’analyse des
incidents
Optimisation de la maintenance préventive ⟺Amélioration de la fiabilité
Figure 1: Évolution des incidents par an](https://image.slidesharecdn.com/presentationsoutenance-220908165523-41d00c00/85/PRESENTATION_SOUTENANCE-pptx-6-320.jpg)
![METHODOLOGIE (5/5)
Étude des défauts Calcul des indices Outil probabiliste Optimisation
14
Systèmes à résoudre
SAISON SECHE
𝑀𝑖𝑛 𝜽𝒊−𝟏
𝜽𝒊
𝒇𝒔 𝒕 𝒅𝒕 ∗ (𝑪𝑪−𝑪𝒑 ∗
𝒊=𝟏
∞
𝜽𝒊−𝟏
𝜽𝒊
𝑮 𝜽𝒊 + 𝑯 − 𝝉 ∗ 𝒇 𝝉 𝒅𝝉 + 𝑪𝒑 + 𝑪𝒊𝑵
𝜽𝒊−𝟏
𝜽𝒊 𝝀𝟐
𝝀 + 𝝁 𝟐
𝟏 + 𝟐𝒆
− 𝝀+𝝁 𝒕
+ 𝒆
−𝟐 𝝀+𝝁 𝒕
𝒅𝒕
(𝑺𝟏
SAISON PLUVIEUSE
𝑀𝑖𝑛 𝜽𝒊−𝟏
𝜽𝒊
𝒇𝒑 𝒕 𝒅𝒕 ∗ (𝑪𝑪−𝑪𝒑 ∗
𝒊=𝟏
∞
𝜽𝒊−𝟏
𝜽𝒊
𝑮 𝜽𝒊 + 𝑯 − 𝝉 ∗ 𝒇 𝝉 𝒅𝝉 + 𝑪𝒑 + 𝑪𝒊𝑵
𝜽𝒊−𝟏
𝜽𝒊 𝝀𝟐
𝝀 + 𝝁 𝟐
𝟏 + 𝟐𝒆
− 𝝀+𝝁 𝒕
+ 𝒆
−𝟐 𝝀+𝝁 𝒕
𝒅𝒕
(𝑺𝟐
[2]: H CHOUIKHI
(2012),
Optimisation des
stratégies de
maintenance verte
pour les systèmes
de production de
biens et de services](https://image.slidesharecdn.com/presentationsoutenance-220908165523-41d00c00/85/PRESENTATION_SOUTENANCE-pptx-14-320.jpg)
PRESENTATION_SOUTENANCE.pptx
- 1. BIENVENUE A LASOUTENANCE DE MONTCHO ARNAUD SEMINVO UNIVERSITE D’ABOMEY CALAVI Département de Génie Électrique ECOLE POLYTECHNIQUE D’ABOMEY CALAVI Option: Energie Electrique
- 2. Encadrer par : Dr.Arouna OLOULADE Réalisé et présenté Par : MONTCHO Arnaud Sèminvo Année académique : 2019-2020 Mémoire de fin de formation pour l’obtention du diplôme d’ingénieur de conception Sous la supervision de : Dr. Richard G. AGBOKPANZO
- 3. PLAN DE PRESENTATION 3 •Introduction I•Objectifs II •Méthodologie III •Analyse des résultats •Conclusion et perspectives
- 4. INTRODUCTION (1/3) Problématique 4 Droit fondamental⟹ Disponibilité et présence permanente Interruption de l’énergie Réclamations et plaintes sociales Interruption dans la fourniture de l’énergie Mauvaise compréhension des raisons motivant les coupures Fonctionnement des réseaux électriques Nombreuses perturbations
- 5. INTRODUCTION (1/3) Problématique 5 Double exigencedes distributeurs d’énergie Maintenir les pertes de distribution Garantir une fiabilité acceptable et qualité de l’énergie La recrudescence des défaillances Mauvaise politique de maintenance Périodicités d’inspection inapproprié
- 6. INTRODUCTION (3/3) Justification 6 Évolution exponentielledes incidents Incidents Interruption dans la fourniture de l’énergie Énergies non distribuées 115 782 1354 1926 4000 0 1000 2000 3000 4000 5000 0 1000 2000 3000 4000 5000 2016 2017 2018 2019 2020 Évolution des incidents par an Nombre d'incients Evolution [1]: Direction de la Distribution, Rapports d’analyse des incidents Optimisation de la maintenance préventive ⟺Amélioration de la fiabilité Figure 1: Évolution des incidents par an
- 7. PLAN DE PRESENTATION 7 •Introduction I•Objectifs II •Méthodologie III •Analyse des résultats •Conclusion et perspectives
- 8. OBJECTIFS D’ETUDE 8 Analyser lafiabilité et la disponibilité du réseau de distribution de la Direction Régionale de l’Atlantique de la SBEE. Identifier les défauts les plus récurrents et en déduire les causes Évaluer les indices de fiabilité du réseau à l’état actuel Élaborer un outil probabiliste d’analyse de disponibilité Élaborer un plan de maintenance optimal
- 9. PLAN DE PRESENTATION 9 •Introduction I•Objectifs d’étude II •Méthodologie III •Résultats d’étude •Conclusion et perspectives
- 10. METHODOLOGIE (1/5) Étude desdéfauts Calcul des indices Outil probabiliste Optimisation 10 Loi de Pareto ou la méthode des 20-80 Séparer les quelques problèmes essentiels des nombreux problèmes sans importance. Identifier les causes des interruptions sur le réseau électrique Figure 2: Représentation du diagramme de Pareto
- 11. METHODOLOGIE (2/5) Étude desdéfauts Calcul des indices Outil probabiliste Optimisation 11 SAIDI 𝑺𝑨𝑰𝑫𝑰 = 𝒊=𝟏 𝒏 𝑼𝒊𝑵𝒊 𝑵𝑻 SAIFI 𝑺𝑨𝑰𝑭𝑰 = 𝒊=𝟏 𝒏 𝝀𝒊𝑵𝒊 𝑵𝑻 (1) (2) 𝑼𝒊 : Durée d’interruption du client i 𝝀𝒊: Taux de défaillance 𝑵𝒊: Nombre d’abonnés interrompus 𝑵𝑻: Nombre total d’abonnés SAIDI: System Average Interruption Duration Index SAIFI: System Average Interruption Frequence Index
- 12. METHODOLOGIE D’ETUDE (3/5) Étudedes défauts Calcul des indices Outil probabiliste Optimisation 12 Chaînes de Markov Graphe de Markov États et transition Évènements affectant le fonctionnement Défaillance ou réparation Figure 4: Graphe de Markov à 2 états 𝑴𝒕 = −𝟐𝝀 𝟐𝝀 𝟎 𝝁 −(𝝀 + 𝝁 𝝀 𝟎 𝟐𝝁 −𝟐𝝁 (3)
- 13. METHODOLOGIE (4/5) Étude desdéfauts Calcul des indices Outil probabiliste Optimisation 13 Stratégie d’inspection optimale - Prise de décision - Niveau de dégradation observé Algorithme génétique NSGA II - Sélection naturelle - Génétique (sélection, croisement, mutation) - Principes de Darwin (variation, adaptation, hérédité) - Tri non-dominé (dominance Pareto) - Distance de surpeuplement - Elitisme Objectif de la stratégie Nombre optimal d’inspection Date optimal d’inspection Minimiser coût et indisponibilité
- 14. METHODOLOGIE (5/5) Étude desdéfauts Calcul des indices Outil probabiliste Optimisation 14 Systèmes à résoudre SAISON SECHE 𝑀𝑖𝑛 𝜽𝒊−𝟏 𝜽𝒊 𝒇𝒔 𝒕 𝒅𝒕 ∗ (𝑪𝑪−𝑪𝒑 ∗ 𝒊=𝟏 ∞ 𝜽𝒊−𝟏 𝜽𝒊 𝑮 𝜽𝒊 + 𝑯 − 𝝉 ∗ 𝒇 𝝉 𝒅𝝉 + 𝑪𝒑 + 𝑪𝒊𝑵 𝜽𝒊−𝟏 𝜽𝒊 𝝀𝟐 𝝀 + 𝝁 𝟐 𝟏 + 𝟐𝒆 − 𝝀+𝝁 𝒕 + 𝒆 −𝟐 𝝀+𝝁 𝒕 𝒅𝒕 (𝑺𝟏 SAISON PLUVIEUSE 𝑀𝑖𝑛 𝜽𝒊−𝟏 𝜽𝒊 𝒇𝒑 𝒕 𝒅𝒕 ∗ (𝑪𝑪−𝑪𝒑 ∗ 𝒊=𝟏 ∞ 𝜽𝒊−𝟏 𝜽𝒊 𝑮 𝜽𝒊 + 𝑯 − 𝝉 ∗ 𝒇 𝝉 𝒅𝝉 + 𝑪𝒑 + 𝑪𝒊𝑵 𝜽𝒊−𝟏 𝜽𝒊 𝝀𝟐 𝝀 + 𝝁 𝟐 𝟏 + 𝟐𝒆 − 𝝀+𝝁 𝒕 + 𝒆 −𝟐 𝝀+𝝁 𝒕 𝒅𝒕 (𝑺𝟐 [2]: H CHOUIKHI (2012), Optimisation des stratégies de maintenance verte pour les systèmes de production de biens et de services
- 15. PLAN DE PRESENTATION 15 •Introduction I•Objectifs d’étude II •Méthodologie d’étude III •Résultats et analyse •Conclusion et perspectives
- 16. ANALYSE DES RESULTATS(1/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 16 Figure 5: Diagramme de Pareto Causes externes Défauts fugitifs Câbles endommagés Transformateurs Avariés Défauts à la terre Isolateurs cassés Branches d’arbre tombées sur les conducteurs
- 17. ANALYSE DES RESULTATS(2/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 17 8.5200 13.9000 10.0500 0.6800 15.6400 2.9100 3.7300 3.6700 0.7000 3.6100 0.0000 2.0000 4.0000 6.0000 8.0000 10.0000 12.0000 14.0000 16.0000 18.0000 SAIDI Valeur des indices du standard IEEE SAIDI: 2,3h/client/an soit 0,192h/client/mois SAIFI: 1,45 interruption/client/an soit 0,12 interruptions/client/mois 0.002 0.004 0.001 0.00034 0.001 0.00036 0.00047 0.00075 0.0002 0.0014 0 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 0.004 0.0045 SAIFI
- 18. ANALYSE DES RESULTATS(3/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 18 Absence de panne Défaillance partielle du système Défaillance totale de système Figure 7: Graphe de Markov à trois états
- 19. ANALYSE DES RESULTATS(4/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 19 Départs Taux de défaillance Taux de réparation Indisponibilité instantanée Indisponibilité à t=0 Ouidah 𝝀 = 𝟎, 𝟎𝟎𝟏𝟒 𝝁 = 𝟎, 𝟎𝟕𝟐𝟑 𝑨 𝒕 = 𝟑, 𝟔 ∗ 𝟏𝟎−𝟒 𝟏 + 𝟐𝒆−𝟎,𝟎𝟕𝟑𝟕𝒕 + 𝒆−𝟎,𝟏𝟒𝟕𝟒𝒕 (7) 𝐴 0 = 0,0014 Togba 𝝀 = 𝟎, 𝟎𝟎𝟏𝟒 𝝁 = 𝟎, 𝟏𝟒𝟏𝟓 𝑨 𝒕 = 𝟗, 𝟔 ∗ 𝟏𝟎−𝟓 𝟏 + 𝟐𝒆−𝟎,𝟏𝟒𝟐𝟗𝒕 + 𝒆−𝟎,𝟐𝟖𝟓𝟖𝒕 (8) 𝐴 0 = 0,001 Tableau 1: Indisponibilité instantanée 𝑨 𝒕 = 𝟏 − 𝝀𝟐 𝝀 + 𝝁 𝟐 𝟏 + 𝟐𝒆− 𝝀+𝝁 𝒕 + 𝒆−𝟐 𝝀+𝝁 𝒕 𝑴𝒕𝒐𝒖𝒊𝒅𝒂𝒉 = −𝟎, 𝟎𝟎𝟐𝟖 𝟎, 𝟎𝟎𝟐𝟖 𝟎 𝟎, 𝟎𝟕𝟐𝟑 −𝟎, 𝟎𝟕𝟑𝟕 𝟎, 𝟎𝟎𝟏𝟒 𝟎 𝟎, 𝟏𝟒𝟒𝟔 −𝟎, 𝟏𝟒𝟒𝟔 (4) (5) 𝑴𝒕𝑻𝒐𝒈𝒃𝒂 = −𝟎, 𝟎𝟎𝟐𝟖 𝟎, 𝟎𝟎𝟐𝟖 𝟎 𝟎, 𝟏𝟒𝟏𝟓 −𝟎, 𝟏𝟒𝟐𝟗 𝟎, 𝟎𝟎𝟏𝟒 𝟎 𝟎, 𝟐𝟖𝟑𝟎 −𝟎, 𝟐𝟖𝟑𝟎 (6)
- 20. ANALYSE DES RESULTATS(5/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 20 Figure 8: Évolution de l’indisponibilité en fonction du taux de réparation
- 21. ANALYSE DES RESULTATS(6/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 21 N (nombre d’inspection) 𝒊 𝜽𝒊 en jour 5 1 6 2 27 3 48 4 69 5 90 Valeurs Coût des maintenance 2 279 550 Indisponibilité avant optim 2,05% Indisponibilité après optim 0,03% Indisponibilité exigée (IEEE) 0,018% Taux d’amélioration 67,33% Optimisation saison pluvieuse Tableau 2: Date d'inspection Tableau 3: Valeur des fonction objectifs

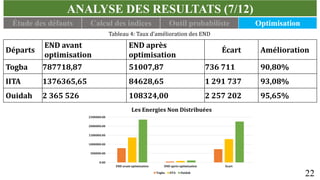

- 22. ANALYSE DES RESULTATS(7/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 22 Tableau 4: Taux d’amélioration des END Départs END avant optimisation END après optimisation Écart Amélioration Togba 787718,87 51007,87 736 711 90,80% IITA 1376365,65 84628,65 1 291 737 93,08% Ouidah 2 365 526 108324,00 2 257 202 95,65% 0.00 500000.00 1000000.00 1500000.00 2000000.00 2500000.00 END avant optimisation END après optimisation Ecart Les Energies Non Distribuées Togba IITA Ouidah
- 23. ANALYSE DES RESULTATS(8/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 23 N (nombre d’inspection) 𝒊 𝜽𝒊 en jour 11 1 10 2 31 3 52 4 73 5 94 6 115 7 136 8 157 9 178 10 199 11 220 Valeurs Coût de maintenance 7 280 000 Indisponibilité avant optim 1,77% Indisponibilité après optim 0,02% Indisponibilité exigée (IEEE) 0,018% Taux d’amélioration 87,5% Optimisation saison Sèche Tableau 5: Date d'inspection Tableau 6: Valeur des fonctions objectifs
- 24. ANALYSE DES RESULTATS(9/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 24 Tableau 7: Taux d’amélioration des END Départs END avant optimisation END après optimisation Écart Amélioration Togba 731526,64 67080,97 664445,67 90,80% IITA 1341591,41 92850,92 1248740,49 93,08% Ouidah 2477011,71 107521,71 2 369 490 95,65% 0.00 500000.00 1000000.00 1500000.00 2000000.00 2500000.00 3000000.00 END avant optimisation END après optimisation Ecart Les Energies Non Distribuées Togba IITA Ouidah
- 25. ANALYSE DES RESULTATS(10/12) Étude des défauts Calcul des indices Outil probabiliste Optimisation 25 Départs END Sauvée MWh END 2019 MWh Amélioration Togba 1 401 1 519 92,22% IITA 2 540 2 717 93,43% Ouidah 4 626 4 842 95,34% Total 8 568 9 079 94,36% Paramètres Rann (FCFA) VAN (FCFA) PRI Valeurs 942 515 924 9 248 948 883>0 3 ans 8 mois 12 jours<5ans Tableau 8: Récapitulatif Tableau 9: Étude de rentabilité
- 26. 26 L M MJ V S D L M M J V S D L M M J V S D L M M J V S D L M M 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Visite de ligne (Elagage, entretien des isolateurs, et des supports) Poste H61 Poste H59 Mars J V S D L M M J V S D L M M J V S D L M M J V S D L M M J V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Visite de ligne (Elagage, entretien des isolateurs, et des supports) Poste H61 Poste H59 Avril S D L M M J V S D L M M J V S D L M M J V S D L M M J V S D L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Visite de ligne (Elagage, entretien des isolateurs, et des supports) Poste H61 Poste H59 Mai 21 jours 21 jours
- 27. PLAN DE PRESENTATION 27 •Introduction I•Objectifs d’étude II •Méthodologie d’étude III •Résultats d’étude •Conclusion et perspectives
- 28. CONCLUSION ET PERSPECTIVES(1/2) 28 Analyse de défaut Fréquence des défauts à partir de la loi de Pareto Plan de maintenance optimal Identification de la périodicité des inspections Amélioration des énergie non distribuées Fiabilité La performance passée à travers le calcul des indices de fiabilité La performance future à travers les chaînes de Markov
- 29. CONCLUSION ET PERSPECTIVES(2/2) 29 Conception d’un système automatique de gestion des perturbations sur les réseaux de distribution de la SBEE Optimisation de la maintenance par des méthodes numériques de calcul du seuil de dégradation pour l’amélioration de la fiabilité des départs HTA.
- 30. MERCI DE VOTREAIMABLE ATTENTION Un ingénieur doit faire preuve d’imagination et de créativité pour résoudre les problèmes qui se posent autour de lui.
