Maintenance Industrielle
La maintenance industrielle, qui a pour vocation
d’assurer le bon fonctionnement des outils de
production, est une fonction stratégique dans les
entreprises. Intimement liée
-à l’incessant développement technologique,
-à l’apparition de nouveaux modes de gestion,
-à la nécessité de réduire les coûts de production,
elle est en constante évolution. Elle n’a plus comme seul objectif
de réparer l’outil de travail mais aussi de prévoir et éviter les
dysfonctionnements.
Au fil de ces changements, l’activité des personnels de
maintenance a également évolué, pour combiner
compétences technologiques, organisationnelles et
relationnelles.

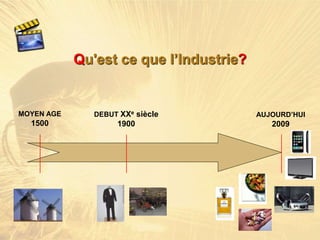

Qu'est ce que l’Industrie?
DEBUT XXe siècle
1900
AUJOURD’HUI
2009
MOYEN AGE
1500

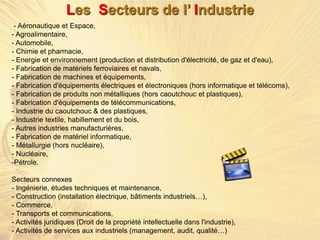

- Aéronautique et Espace,
- Agroalimentaire,
- Automobile,
- Chimie et pharmacie,
- Energie et environnement (production et distribution d'électricité, de gaz et d'eau),
- Fabrication de matériels ferroviaires et navals,
- Fabrication de machines et équipements,
- Fabrication d'équipements électriques et électroniques (hors informatique et télécoms),
- Fabrication de produits non métalliques (hors caoutchouc et plastiques),
- Fabrication d'équipements de télécommunications,
- Industrie du caoutchouc & des plastiques,
- Industrie textile, habillement et du bois,
- Autres industries manufacturières,
- Fabrication de matériel informatique,
- Métallurgie (hors nucléaire),
- Nucléaire,
-Pétrole.
Secteurs connexes
- Ingénierie, études techniques et maintenance,
- Construction (installation électrique, bâtiments industriels…),
- Commerce,
- Transports et communications,
- Activités juridiques (Droit de la propriété intellectuelle dans l'industrie),
- Activités de services aux industriels (management, audit, qualité…)
Les Secteurs de l’ Industrie

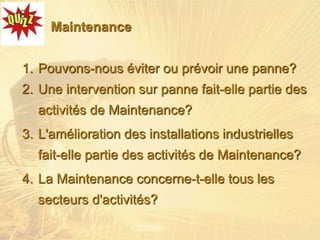

Qu'est ce que la maintenance?
Maintenance
1. Pouvons-nous éviter ou prévoir une panne?
2. Une intervention sur panne fait-elle partie des
activités de Maintenance?
3. L'amélioration des installations industrielles
fait-elle partie des activités de Maintenance?
4. La Maintenance concerne-t-elle tous les
secteurs d'activités?

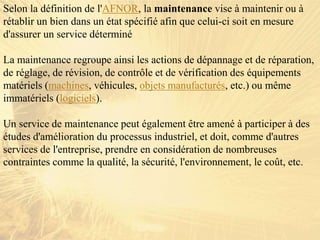

Selon la définition de l'AFNOR, la maintenance vise à maintenir ou à
rétablir un bien dans un état spécifié afin que celui-ci soit en mesure
d'assurer un service déterminé
La maintenance regroupe ainsi les actions de dépannage et de réparation,
de réglage, de révision, de contrôle et de vérification des équipements
matériels (machines, véhicules, objets manufacturés, etc.) ou même
immatériels (logiciels).
Un service de maintenance peut également être amené à participer à des
études d'amélioration du processus industriel, et doit, comme d'autres
services de l'entreprise, prendre en considération de nombreuses
contraintes comme la qualité, la sécurité, l'environnement, le coût, etc.

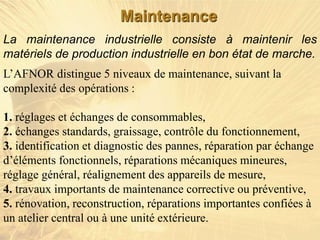

La maintenance industrielle consiste à maintenir les
matériels de production industrielle en bon état de marche.
L’AFNOR distingue 5 niveaux de maintenance, suivant la
complexité des opérations :
1. réglages et échanges de consommables,
2. échanges standards, graissage, contrôle du fonctionnement,
3. identification et diagnostic des pannes, réparation par échange
d’éléments fonctionnels, réparations mécaniques mineures,
réglage général, réalignement des appareils de mesure,
4. travaux importants de maintenance corrective ou préventive,
5. rénovation, reconstruction, réparations importantes confiées à
un atelier central ou à une unité extérieure.
Maintenance

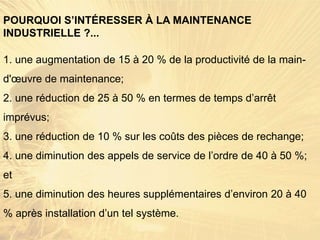

1. une augmentation de 15 à 20 % de la productivité de la main-
d'œuvre de maintenance;
2. une réduction de 25 à 50 % en termes de temps d’arrêt
imprévus;
3. une réduction de 10 % sur les coûts des pièces de rechange;
4. une diminution des appels de service de l’ordre de 40 à 50 %;
et
5. une diminution des heures supplémentaires d’environ 20 à 40
% après installation d’un tel système.
POURQUOI S’INTÉRESSER À LA MAINTENANCE
INDUSTRIELLE ?...

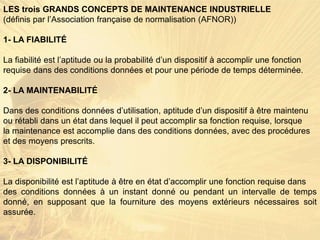

LES trois GRANDS CONCEPTS DE MAINTENANCE INDUSTRIELLE
(définis par l’Association française de normalisation (AFNOR))
1- LA FIABILITÉ
La fiabilité est l’aptitude ou la probabilité d’un dispositif à accomplir une fonction
requise dans des conditions données et pour une période de temps déterminée.
2- LA MAINTENABILITÉ
Dans des conditions données d’utilisation, aptitude d’un dispositif à être maintenu
ou rétabli dans un état dans lequel il peut accomplir sa fonction requise, lorsque
la maintenance est accomplie dans des conditions données, avec des procédures
et des moyens prescrits.
3- LA DISPONIBILITÉ
La disponibilité est l’aptitude à être en état d’accomplir une fonction requise dans
des conditions données à un instant donné ou pendant un intervalle de temps
donné, en supposant que la fourniture des moyens extérieurs nécessaires soit
assurée.

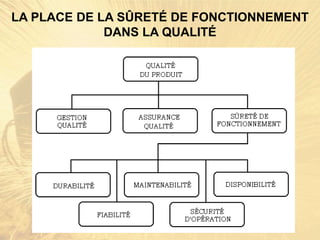

LA PLACE DE LA SÛRETÉ DE FONCTIONNEMENT
DANS LA QUALITÉ

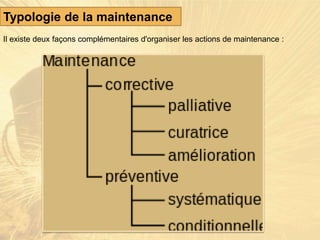

Typologie de la maintenance
Il existe deux façons complémentaires d'organiser les actions de maintenance :
La Sécurité avant tout !
Se protéger!

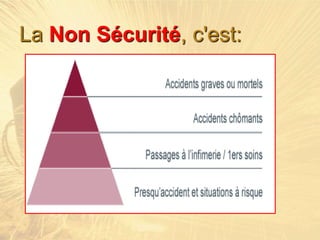

La Non Sécurité, c'est:

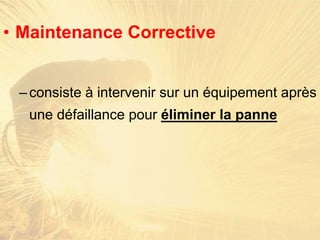

• Maintenance Corrective
–consiste à intervenir sur un équipement après
une défaillance pour éliminer la panne

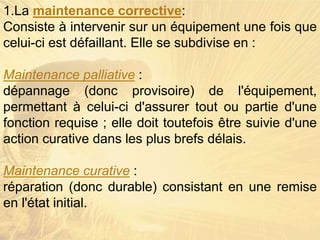

1.La maintenance corrective:
Consiste à intervenir sur un équipement une fois que
celui-ci est défaillant. Elle se subdivise en :
Maintenance palliative :
dépannage (donc provisoire) de l'équipement,
permettant à celui-ci d'assurer tout ou partie d'une
fonction requise ; elle doit toutefois être suivie d'une
action curative dans les plus brefs délais.
Maintenance curative :
réparation (donc durable) consistant en une remise
en l'état initial.

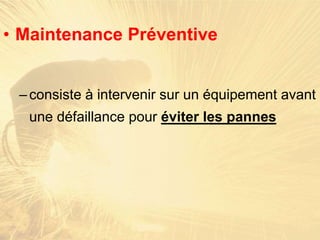

• Maintenance Préventive
–consiste à intervenir sur un équipement avant
une défaillance pour éviter les pannes
2. La maintenance préventive:
Consiste à intervenir sur un équipement avant que celui-
ci ne soit défaillant, afin de tenter de prévenir la panne.
On interviendra de manière préventive:
-soit pour des raisons de sûreté de fonctionnement
(les conséquences d'une défaillance étant
inacceptables),
-soit pour des raisons économiques (cela revient moins
cher) ou parfois pratiques (l'équipement n'est disponible
pour la maintenance qu'à certains moments précis).
La maintenance préventive se subdivise à son tour en :

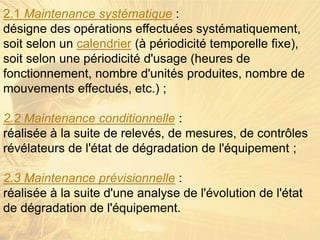

2.1 Maintenance systématique :
désigne des opérations effectuées systématiquement,
soit selon un calendrier (à périodicité temporelle fixe),
soit selon une périodicité d'usage (heures de
fonctionnement, nombre d'unités produites, nombre de
mouvements effectués, etc.) ;
2.2 Maintenance conditionnelle :
réalisée à la suite de relevés, de mesures, de contrôles
révélateurs de l'état de dégradation de l'équipement ;
2.3 Maintenance prévisionnelle :
réalisée à la suite d'une analyse de l'évolution de l'état
de dégradation de l'équipement.

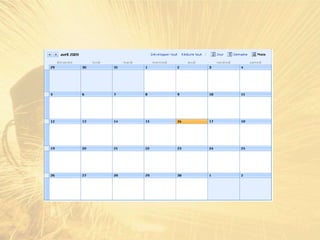

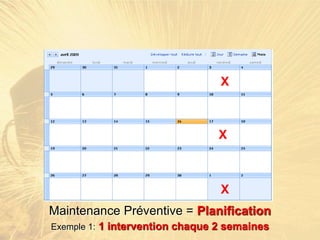

Maintenance Préventive = Planification
Exemple 1: 1 intervention chaque 2 semaines
X
X
X

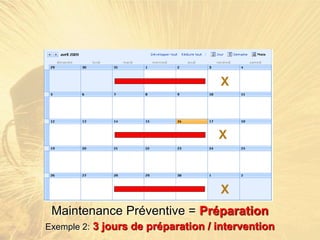

Maintenance Préventive = Préparation
Exemple 2: 3 jours de préparation / intervention
X
X
X
X
X
X
X
X
X
X
X
X
X

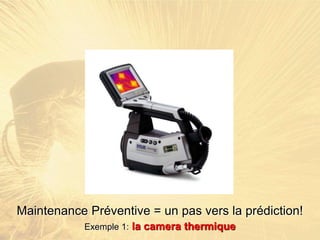

Maintenance Préventive = un pas vers la prédiction!

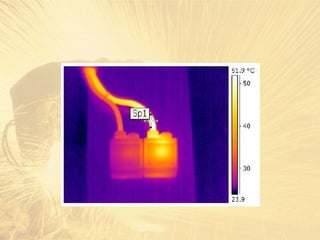

Exemple 1: la camera thermique

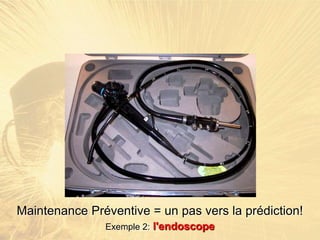

Maintenance Préventive = un pas vers la prédiction!
Exemple 2: l'endoscope

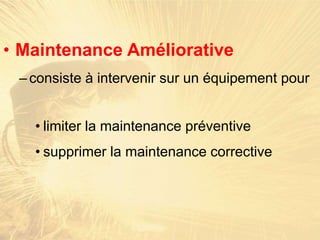

• Maintenance Améliorative
–consiste à intervenir sur un équipement pour
• limiter la maintenance préventive
• supprimer la maintenance corrective

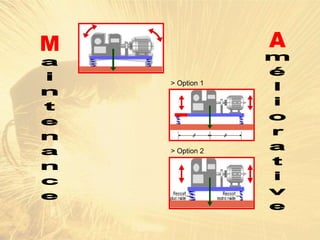

Pourquoi ça vibre?
M A
> Option 1
> Option 2
M A
Maintenance = Travail d'équipe !

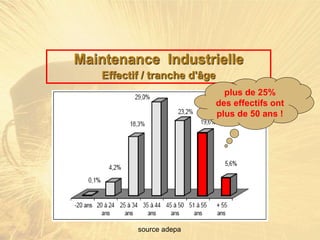

source adepa

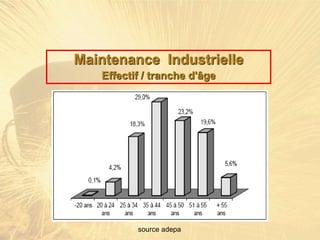

Maintenance Industrielle
Effectif / tranche d'âge
source adepa
Maintenance Industrielle
Effectif / tranche d'âge
plus de 25%
des effectifs ont
plus de 50 ans !

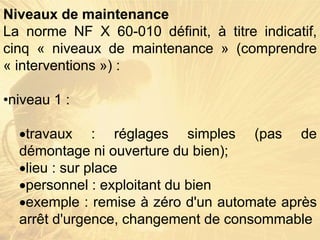

Niveaux de maintenance
La norme NF X 60-010 définit, à titre indicatif,
cinq « niveaux de maintenance » (comprendre
« interventions ») :
•niveau 1 :
travaux : réglages simples (pas de
démontage ni ouverture du bien);
lieu : sur place
personnel : exploitant du bien
exemple : remise à zéro d'un automate après
arrêt d'urgence, changement de consommable

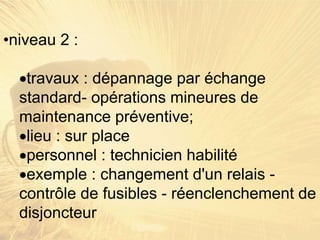

•niveau 2 :
travaux : dépannage par échange
standard- opérations mineures de
maintenance préventive;
lieu : sur place
personnel : technicien habilité
exemple : changement d'un relais -
contrôle de fusibles - réenclenchement de
disjoncteur

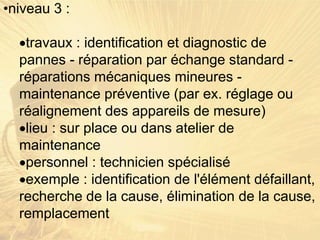

•niveau 3 :
travaux : identification et diagnostic de
pannes - réparation par échange standard -
réparations mécaniques mineures -
maintenance préventive (par ex. réglage ou
réalignement des appareils de mesure)
lieu : sur place ou dans atelier de
maintenance
personnel : technicien spécialisé
exemple : identification de l'élément défaillant,
recherche de la cause, élimination de la cause,
remplacement

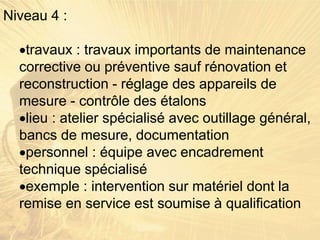

Niveau 4 :
travaux : travaux importants de maintenance
corrective ou préventive sauf rénovation et
reconstruction - réglage des appareils de
mesure - contrôle des étalons
lieu : atelier spécialisé avec outillage général,
bancs de mesure, documentation
personnel : équipe avec encadrement
technique spécialisé
exemple : intervention sur matériel dont la
remise en service est soumise à qualification

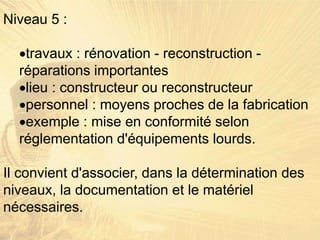

Niveau 5 :
travaux : rénovation - reconstruction -
réparations importantes
lieu : constructeur ou reconstructeur
personnel : moyens proches de la fabrication
exemple : mise en conformité selon
réglementation d'équipements lourds.
Il convient d'associer, dans la détermination des
niveaux, la documentation et le matériel
nécessaires.

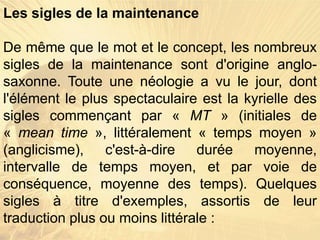

Les sigles de la maintenance
De même que le mot et le concept, les nombreux
sigles de la maintenance sont d'origine anglo-
saxonne. Toute une néologie a vu le jour, dont
l'élément le plus spectaculaire est la kyrielle des
sigles commençant par « MT » (initiales de
« mean time », littéralement « temps moyen »
(anglicisme), c'est-à-dire durée moyenne,
intervalle de temps moyen, et par voie de
conséquence, moyenne des temps). Quelques
sigles à titre d'exemples, assortis de leur
traduction plus ou moins littérale :

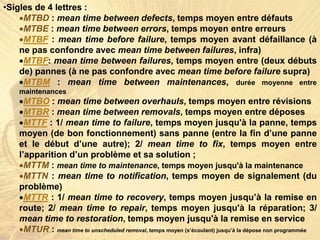

•Sigles de 4 lettres :
MTBD : mean time between defects, temps moyen entre défauts
MTBE : mean time between errors, temps moyen entre erreurs
MTBF : mean time before failure, temps moyen avant défaillance (à
ne pas confondre avec mean time between failures, infra)
MTBF: mean time between failures, temps moyen entre (deux débuts
de) pannes (à ne pas confondre avec mean time before failure supra)
MTBM : mean time between maintenances, durée moyenne entre
maintenances
MTBO : mean time between overhauls, temps moyen entre révisions
MTBR : mean time between removals, temps moyen entre déposes
MTTF : 1/ mean time to failure, temps moyen jusqu'à la panne, temps
moyen (de bon fonctionnement) sans panne (entre la fin d’une panne
et le début d’une autre); 2/ mean time to fix, temps moyen entre
l’apparition d’un problème et sa solution ;
MTTM : mean time to maintenance, temps moyen jusqu'à la maintenance
MTTN : mean time to notification, temps moyen de signalement (du
problème)
MTTR : 1/ mean time to recovery, temps moyen jusqu’à la remise en
route; 2/ mean time to repair, temps moyen jusqu'à la réparation; 3/
mean time to restoration, temps moyen jusqu'à la remise en service
MTUR : mean time to unscheduled removal, temps moyen (s’écoulant) jusqu’à la dépose non programmée

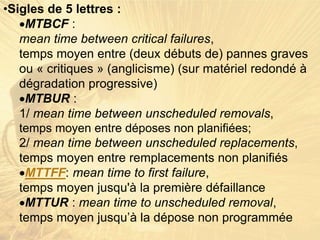

•Sigles de 5 lettres :
MTBCF :
mean time between critical failures,
temps moyen entre (deux débuts de) pannes graves
ou « critiques » (anglicisme) (sur matériel redondé à
dégradation progressive)
MTBUR :
1/ mean time between unscheduled removals,
temps moyen entre déposes non planifiées;
2/ mean time between unscheduled replacements,
temps moyen entre remplacements non planifiés
MTTFF: mean time to first failure,
temps moyen jusqu'à la première défaillance
MTTUR : mean time to unscheduled removal,
temps moyen jusqu’à la dépose non programmée
Les « hommes de maintenance »
Qui sont les hommes de maintenance ?
L’homme de maintenance peut être :
- Soit polyvalent (s’il travaille pour tout un atelier de
production),
-Soit spécialisé dans une technique (électricien,
mécanicien, automaticien),
- Soit spécialisé dans une gamme de matériel
(un fournisseur de matériels).

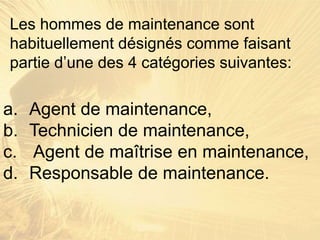

a. Agent de maintenance,
b. Technicien de maintenance,
c. Agent de maîtrise en maintenance,
d. Responsable de maintenance.
Les hommes de maintenance sont
habituellement désignés comme faisant
partie d’une des 4 catégories suivantes:

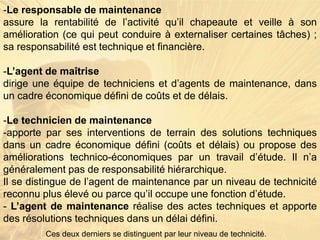

-Le responsable de maintenance
assure la rentabilité de l’activité qu’il chapeaute et veille à son
amélioration (ce qui peut conduire à externaliser certaines tâches) ;
sa responsabilité est technique et financière.
-L’agent de maîtrise
dirige une équipe de techniciens et d’agents de maintenance, dans
un cadre économique défini de coûts et de délais.
-Le technicien de maintenance
-apporte par ses interventions de terrain des solutions techniques
dans un cadre économique défini (coûts et délais) ou propose des
améliorations technico-économiques par un travail d’étude. Il n’a
généralement pas de responsabilité hiérarchique.
Il se distingue de l’agent de maintenance par un niveau de technicité
reconnu plus élevé ou parce qu’il occupe une fonction d’étude.
- L’agent de maintenance réalise des actes techniques et apporte
des résolutions techniques dans un délai défini.
Ces deux derniers se distinguent par leur niveau de technicité.

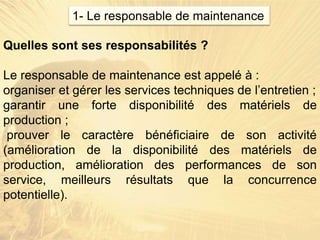

Quelles sont ses responsabilités ?
Le responsable de maintenance est appelé à :
organiser et gérer les services techniques de l’entretien ;
garantir une forte disponibilité des matériels de
production ;
prouver le caractère bénéficiaire de son activité
(amélioration de la disponibilité des matériels de
production, amélioration des performances de son
service, meilleurs résultats que la concurrence
potentielle).
1- Le responsable de maintenance

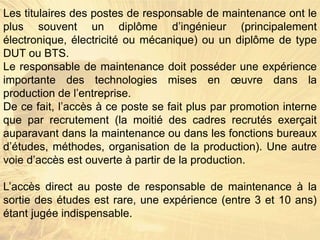

Les titulaires des postes de responsable de maintenance ont le
plus souvent un diplôme d’ingénieur (principalement
électronique, électricité ou mécanique) ou un diplôme de type
DUT ou BTS.
Le responsable de maintenance doit posséder une expérience
importante des technologies mises en œuvre dans la
production de l’entreprise.
De ce fait, l’accès à ce poste se fait plus par promotion interne
que par recrutement (la moitié des cadres recrutés exerçait
auparavant dans la maintenance ou dans les fonctions bureaux
d’études, méthodes, organisation de la production). Une autre
voie d’accès est ouverte à partir de la production.
L’accès direct au poste de responsable de maintenance à la
sortie des études est rare, une expérience (entre 3 et 10 ans)
étant jugée indispensable.

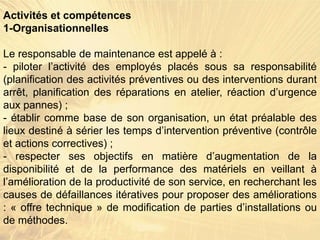

Activités et compétences
1-Organisationnelles
Le responsable de maintenance est appelé à :
- piloter l’activité des employés placés sous sa responsabilité
(planification des activités préventives ou des interventions durant
arrêt, planification des réparations en atelier, réaction d’urgence
aux pannes) ;
- établir comme base de son organisation, un état préalable des
lieux destiné à sérier les temps d’intervention préventive (contrôle
et actions correctives) ;
- respecter ses objectifs en matière d’augmentation de la
disponibilité et de la performance des matériels en veillant à
l’amélioration de la productivité de son service, en recherchant les
causes de défaillances itératives pour proposer des améliorations
: « offre technique » de modification de parties d’installations ou
de méthodes.

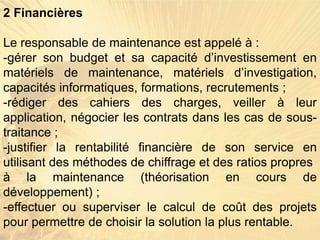

2 Financières
Le responsable de maintenance est appelé à :
-gérer son budget et sa capacité d’investissement en
matériels de maintenance, matériels d’investigation,
capacités informatiques, formations, recrutements ;
-rédiger des cahiers des charges, veiller à leur
application, négocier les contrats dans les cas de sous-
traitance ;
-justifier la rentabilité financière de son service en
utilisant des méthodes de chiffrage et des ratios propres
à la maintenance (théorisation en cours de
développement) ;
-effectuer ou superviser le calcul de coût des projets
pour permettre de choisir la solution la plus rentable.

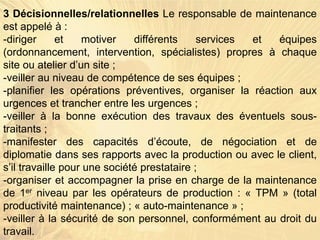

3 Décisionnelles/relationnelles Le responsable de maintenance
est appelé à :
-diriger et motiver différents services et équipes
(ordonnancement, intervention, spécialistes) propres à chaque
site ou atelier d’un site ;
-veiller au niveau de compétence de ses équipes ;
-planifier les opérations préventives, organiser la réaction aux
urgences et trancher entre les urgences ;
-veiller à la bonne exécution des travaux des éventuels sous-
traitants ;
-manifester des capacités d’écoute, de négociation et de
diplomatie dans ses rapports avec la production ou avec le client,
s’il travaille pour une société prestataire ;
-organiser et accompagner la prise en charge de la maintenance
de 1er niveau par les opérateurs de production : « TPM » (total
productivité maintenance) ; « auto-maintenance » ;
-veiller à la sécurité de son personnel, conformément au droit du
travail.

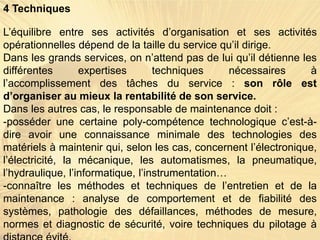

4 Techniques
L’équilibre entre ses activités d’organisation et ses activités
opérationnelles dépend de la taille du service qu’il dirige.
Dans les grands services, on n’attend pas de lui qu’il détienne les
différentes expertises techniques nécessaires à
l’accomplissement des tâches du service : son rôle est
d’organiser au mieux la rentabilité de son service.
Dans les autres cas, le responsable de maintenance doit :
-posséder une certaine poly-compétence technologique c’est-à-
dire avoir une connaissance minimale des technologies des
matériels à maintenir qui, selon les cas, concernent l’électronique,
l’électricité, la mécanique, les automatismes, la pneumatique,
l’hydraulique, l’informatique, l’instrumentation…
-connaître les méthodes et techniques de l’entretien et de la
maintenance : analyse de comportement et de fiabilité des
systèmes, pathologie des défaillances, méthodes de mesure,
normes et diagnostic de sécurité, voire techniques du pilotage à

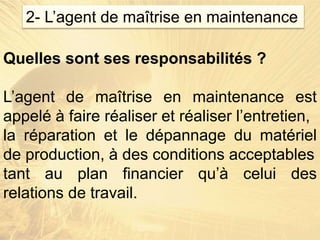

Quelles sont ses responsabilités ?
L’agent de maîtrise en maintenance est
appelé à faire réaliser et réaliser l’entretien,
la réparation et le dépannage du matériel
de production, à des conditions acceptables
tant au plan financier qu’à celui des
relations de travail.
2- L’agent de maîtrise en maintenance

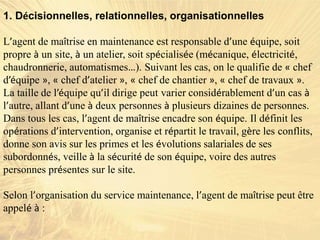

1. Décisionnelles, relationnelles, organisationnelles
L’agent de maîtrise en maintenance est responsable d’une équipe, soit
propre à un site, à un atelier, soit spécialisée (mécanique, électricité,
chaudronnerie, automatismes…). Suivant les cas, on le qualifie de « chef
d’équipe », « chef d’atelier », « chef de chantier », « chef de travaux ».
La taille de l’équipe qu’il dirige peut varier considérablement d’un cas à
l’autre, allant d’une à deux personnes à plusieurs dizaines de personnes.
Dans tous les cas, l’agent de maîtrise encadre son équipe. Il définit les
opérations d’intervention, organise et répartit le travail, gère les conflits,
donne son avis sur les primes et les évolutions salariales de ses
subordonnés, veille à la sécurité de son équipe, voire des autres
personnes présentes sur le site.
Selon l’organisation du service maintenance, l’agent de maîtrise peut être
appelé à :

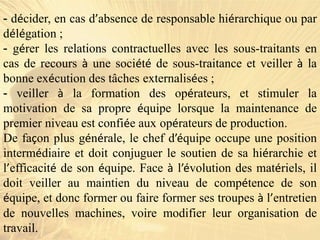

- décider, en cas d’absence de responsable hiérarchique ou par
délégation ;
- gérer les relations contractuelles avec les sous-traitants en
cas de recours à une société de sous-traitance et veiller à la
bonne exécution des tâches externalisées ;
- veiller à la formation des opérateurs, et stimuler la
motivation de sa propre équipe lorsque la maintenance de
premier niveau est confiée aux opérateurs de production.
De façon plus générale, le chef d’équipe occupe une position
intermédiaire et doit conjuguer le soutien de sa hiérarchie et
l’efficacité de son équipe. Face à l’évolution des matériels, il
doit veiller au maintien du niveau de compétence de son
équipe, et donc former ou faire former ses troupes à l’entretien
de nouvelles machines, voire modifier leur organisation de
travail.

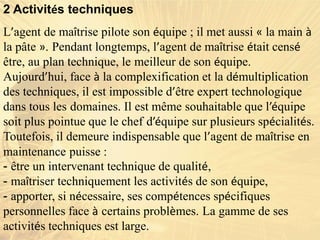

2 Activités techniques
L’agent de maîtrise pilote son équipe ; il met aussi « la main à
la pâte ». Pendant longtemps, l’agent de maîtrise était censé
être, au plan technique, le meilleur de son équipe.
Aujourd’hui, face à la complexification et la démultiplication
des techniques, il est impossible d’être expert technologique
dans tous les domaines. Il est même souhaitable que l’équipe
soit plus pointue que le chef d’équipe sur plusieurs spécialités.
Toutefois, il demeure indispensable que l’agent de maîtrise en
maintenance puisse :
- être un intervenant technique de qualité,
- maîtriser techniquement les activités de son équipe,
- apporter, si nécessaire, ses compétences spécifiques
personnelles face à certains problèmes. La gamme de ses
activités techniques est large.

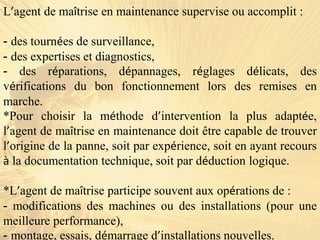

L’agent de maîtrise en maintenance supervise ou accomplit :
- des tournées de surveillance,
- des expertises et diagnostics,
- des réparations, dépannages, réglages délicats, des
vérifications du bon fonctionnement lors des remises en
marche.
*Pour choisir la méthode d’intervention la plus adaptée,
l’agent de maîtrise en maintenance doit être capable de trouver
l’origine de la panne, soit par expérience, soit en ayant recours
à la documentation technique, soit par déduction logique.
*L’agent de maîtrise participe souvent aux opérations de :
- modifications des machines ou des installations (pour une
meilleure performance),
- montage, essais, démarrage d’installations nouvelles.

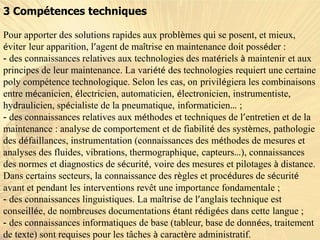

3 Compétences techniques
Pour apporter des solutions rapides aux problèmes qui se posent, et mieux,
éviter leur apparition, l’agent de maîtrise en maintenance doit posséder :
- des connaissances relatives aux technologies des matériels à maintenir et aux
principes de leur maintenance. La variété des technologies requiert une certaine
poly compétence technologique. Selon les cas, on privilégiera les combinaisons
entre mécanicien, électricien, automaticien, électronicien, instrumentiste,
hydraulicien, spécialiste de la pneumatique, informaticien… ;
- des connaissances relatives aux méthodes et techniques de l’entretien et de la
maintenance : analyse de comportement et de fiabilité des systèmes, pathologie
des défaillances, instrumentation (connaissances des méthodes de mesures et
analyses des fluides, vibrations, thermographique, capteurs…), connaissances
des normes et diagnostics de sécurité, voire des mesures et pilotages à distance.
Dans certains secteurs, la connaissance des règles et procédures de sécurité
avant et pendant les interventions revêt une importance fondamentale ;
- des connaissances linguistiques. La maîtrise de l’anglais technique est
conseillée, de nombreuses documentations étant rédigées dans cette langue ;
- des connaissances informatiques de base (tableur, base de données, traitement
de texte) sont requises pour les tâches à caractère administratif.

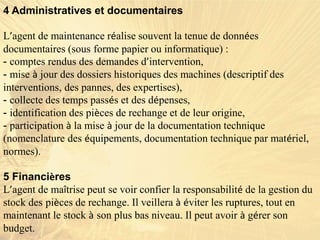

4 Administratives et documentaires
L’agent de maintenance réalise souvent la tenue de données
documentaires (sous forme papier ou informatique) :
- comptes rendus des demandes d’intervention,
- mise à jour des dossiers historiques des machines (descriptif des
interventions, des pannes, des expertises),
- collecte des temps passés et des dépenses,
- identification des pièces de rechange et de leur origine,
- participation à la mise à jour de la documentation technique
(nomenclature des équipements, documentation technique par matériel,
normes).
5 Financières
L’agent de maîtrise peut se voir confier la responsabilité de la gestion du
stock des pièces de rechange. Il veillera à éviter les ruptures, tout en
maintenant le stock à son plus bas niveau. Il peut avoir à gérer son
budget.

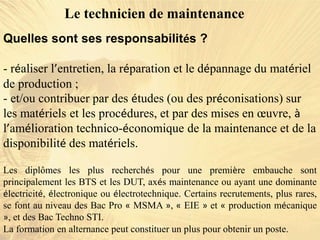

Quelles sont ses responsabilités ?
- réaliser l’entretien, la réparation et le dépannage du matériel
de production ;
- et/ou contribuer par des études (ou des préconisations) sur
les matériels et les procédures, et par des mises en œuvre, à
l’amélioration technico-économique de la maintenance et de la
disponibilité des matériels.
Le technicien de maintenance
Les diplômes les plus recherchés pour une première embauche sont
principalement les BTS et les DUT, axés maintenance ou ayant une dominante
électricité, électronique ou électrotechnique. Certains recrutements, plus rares,
se font au niveau des Bac Pro « MSMA », « EIE » et « production mécanique
», et des Bac Techno STI.
La formation en alternance peut constituer un plus pour obtenir un poste.
1-Conditions, contraintes et procédures de travail
Du travail en bureau d’études jusqu’à l’intervention en voltigeur sur le
terrain, les conditions de travail peuvent être très différentes d’un poste à
l’autre. Les points suivants illustrent les particularités propres à chaque
cas de figure :
- dans une société de maintenance ou dans un service après-vente, le
travail implique des déplacements d’un site à l’autre, et les opérations
durant arrêt exigent de la mobilité géographique et des périodes de
travail intenses et longues; la maintenance spécialisée peut impliquer des
expatriations ; les périodes d’astreinte et le travail en plein air ne sont pas
exclus ;
- contrairement au travail de réparation en atelier (et a fortiori en bureau
d’études), le travail de dépannage ou de rénovation sur site peut
impliquer une activité physique intense : démonter et remonter des
pièces parfois lourdes, travailler en équilibre peu stable, ou dans des
positions peu confortables ;

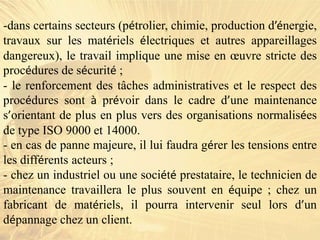

-dans certains secteurs (pétrolier, chimie, production d’énergie,
travaux sur les matériels électriques et autres appareillages
dangereux), le travail implique une mise en œuvre stricte des
procédures de sécurité ;
- le renforcement des tâches administratives et le respect des
procédures sont à prévoir dans le cadre d’une maintenance
s’orientant de plus en plus vers des organisations normalisées
de type ISO 9000 et 14000.
- en cas de panne majeure, il lui faudra gérer les tensions entre
les différents acteurs ;
- chez un industriel ou une société prestataire, le technicien de
maintenance travaillera le plus souvent en équipe ; chez un
fabricant de matériels, il pourra intervenir seul lors d’un
dépannage chez un client.
2-Activités et compétences
Un technicien de maintenance peut n’avoir à exercer qu’une partie des
activités décrites ci-dessous, leur poids pouvant différer d’un profil de
poste à l’autre.
L’évolution des activités prises en charge peut constituer un parcours
professionnel à l’intérieur de la fonction.
On distingue 2 grands types de profils pour le technicien de maintenance,
selon le type de poste occupé :
- poste opérationnel privilégiant les fonctions d’action (en équipe
d’intervention),
- poste privilégiant les fonctions d’études ou de méthodes (en service
central méthodes).
Compétences techniques
Pour apporter des solutions rapides aux problèmes qui se posent, et mieux, éviter leur
apparition, le technicien de maintenance doit posséder :
- des connaissances relatives aux technologies des matériels à maintenir et aux
principes de leur maintenance. La variété de ces technologies requiert une certaine
poly-compétence technologique. Selon les cas, on privilégiera les combinaisons entre
mécanicien, électricien, automaticien, électronicien, instrumentiste, hydraulicien,
spécialiste de la pneumatique, informaticien… ;
- des connaissances relatives aux méthodes et techniques de l’entretien et de la
maintenance : analyse de comportement et de fiabilité des systèmes, pathologie des
défaillances, instrumentation (connaissances des méthodes de mesures et analyses des
fluides, vibrations, thermographique, capteurs…), connaissances des normes et
diagnostics de sécurité, voire des mesures et pilotages à distance. Dans certains
secteurs, la connaissance des règles et procédures de sécurité avant et pendant les
interventions revêt une importance fondamentale ;
- des connaissances linguistiques. La maîtrise de l’anglais technique est conseillée, de
nombreuses documentations étant rédigées dans cette langue ;
- des connaissances informatiques de base (tableur, base de données, traitement de
texte) sont requises pour les tâches à caractère administratif.

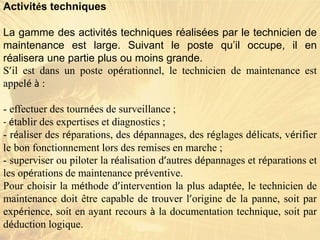

Activités techniques
La gamme des activités techniques réalisées par le technicien de
maintenance est large. Suivant le poste qu’il occupe, il en
réalisera une partie plus ou moins grande.
S’il est dans un poste opérationnel, le technicien de maintenance est
appelé à :
- effectuer des tournées de surveillance ;
- établir des expertises et diagnostics ;
- réaliser des réparations, des dépannages, des réglages délicats, vérifier
le bon fonctionnement lors des remises en marche ;
- superviser ou piloter la réalisation d’autres dépannages et réparations et
les opérations de maintenance préventive.
Pour choisir la méthode d’intervention la plus adaptée, le technicien de
maintenance doit être capable de trouver l’origine de la panne, soit par
expérience, soit en ayant recours à la documentation technique, soit par
déduction logique.

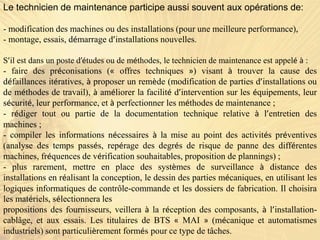

Le technicien de maintenance participe aussi souvent aux opérations de:
- modification des machines ou des installations (pour une meilleure performance),
- montage, essais, démarrage d’installations nouvelles.
S’il est dans un poste d’études ou de méthodes, le technicien de maintenance est appelé à :
- faire des préconisations (« offres techniques ») visant à trouver la cause des
défaillances itératives, à proposer un remède (modification de parties d’installations ou
de méthodes de travail), à améliorer la facilité d’intervention sur les équipements, leur
sécurité, leur performance, et à perfectionner les méthodes de maintenance ;
- rédiger tout ou partie de la documentation technique relative à l’entretien des
machines ;
- compiler les informations nécessaires à la mise au point des activités préventives
(analyse des temps passés, repérage des degrés de risque de panne des différentes
machines, fréquences de vérification souhaitables, proposition de plannings) ;
- plus rarement, mettre en place des systèmes de surveillance à distance des
installations en réalisant la conception, le dessin des parties mécaniques, en utilisant les
logiques informatiques de contrôle-commande et les dossiers de fabrication. Il choisira
les matériels, sélectionnera les
propositions des fournisseurs, veillera à la réception des composants, à l’installation-
cablâge, et aux essais. Les titulaires de BTS « MAI » (mécanique et automatismes
industriels) sont particulièrement formés pour ce type de tâches.

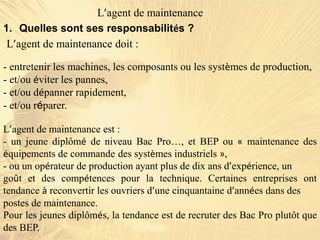

1. Quelles sont ses responsabilités ?
- entretenir les machines, les composants ou les systèmes de production,
- et/ou éviter les pannes,
- et/ou dépanner rapidement,
- et/ou réparer.
L’agent de maintenance
L’agent de maintenance doit :
L’agent de maintenance est :
- un jeune diplômé de niveau Bac Pro…, et BEP ou « maintenance des
équipements de commande des systèmes industriels »,
- ou un opérateur de production ayant plus de dix ans d’expérience, un
goût et des compétences pour la technique. Certaines entreprises ont
tendance à reconvertir les ouvriers d’une cinquantaine d’années dans des
postes de maintenance.
Pour les jeunes diplômés, la tendance est de recruter des Bac Pro plutôt que
des BEP.

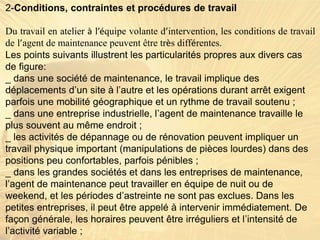

2-Conditions, contraintes et procédures de travail
Du travail en atelier à l’équipe volante d’intervention, les conditions de travail
de l’agent de maintenance peuvent être très différentes.
Les points suivants illustrent les particularités propres aux divers cas
de figure:
_ dans une société de maintenance, le travail implique des
déplacements d’un site à l’autre et les opérations durant arrêt exigent
parfois une mobilité géographique et un rythme de travail soutenu ;
_ dans une entreprise industrielle, l’agent de maintenance travaille le
plus souvent au même endroit ;
_ les activités de dépannage ou de rénovation peuvent impliquer un
travail physique important (manipulations de pièces lourdes) dans des
positions peu confortables, parfois pénibles ;
_ dans les grandes sociétés et dans les entreprises de maintenance,
l’agent de maintenance peut travailler en équipe de nuit ou de
weekend, et les périodes d’astreinte ne sont pas exclues. Dans les
petites entreprises, il peut être appelé à intervenir immédiatement. De
façon générale, les horaires peuvent être irréguliers et l’intensité de
l’activité variable ;

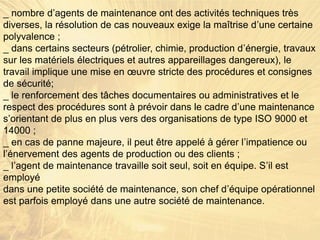

_ nombre d’agents de maintenance ont des activités techniques très
diverses, la résolution de cas nouveaux exige la maîtrise d’une certaine
polyvalence ;
_ dans certains secteurs (pétrolier, chimie, production d’énergie, travaux
sur les matériels électriques et autres appareillages dangereux), le
travail implique une mise en œuvre stricte des procédures et consignes
de sécurité;
_ le renforcement des tâches documentaires ou administratives et le
respect des procédures sont à prévoir dans le cadre d’une maintenance
s’orientant de plus en plus vers des organisations de type ISO 9000 et
14000 ;
_ en cas de panne majeure, il peut être appelé à gérer l’impatience ou
l’énervement des agents de production ou des clients ;
_ l’agent de maintenance travaille soit seul, soit en équipe. S’il est
employé
dans une petite société de maintenance, son chef d’équipe opérationnel
est parfois employé dans une autre société de maintenance.

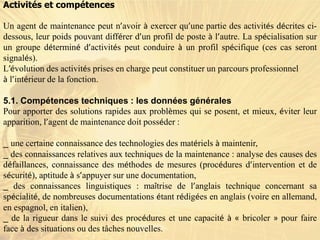

Activités et compétences
Un agent de maintenance peut n’avoir à exercer qu’une partie des activités décrites ci-
dessous, leur poids pouvant différer d’un profil de poste à l’autre. La spécialisation sur
un groupe déterminé d’activités peut conduire à un profil spécifique (ces cas seront
signalés).
L’évolution des activités prises en charge peut constituer un parcours professionnel
à l’intérieur de la fonction.
5.1. Compétences techniques : les données générales
Pour apporter des solutions rapides aux problèmes qui se posent, et mieux, éviter leur
apparition, l’agent de maintenance doit posséder :
_ une certaine connaissance des technologies des matériels à maintenir,
_ des connaissances relatives aux techniques de la maintenance : analyse des causes des
défaillances, connaissance des méthodes de mesures (procédures d’intervention et de
sécurité), aptitude à s’appuyer sur une documentation,
_ des connaissances linguistiques : maîtrise de l’anglais technique concernant sa
spécialité, de nombreuses documentations étant rédigées en anglais (voire en allemand,
en espagnol, en italien),
_ de la rigueur dans le suivi des procédures et une capacité à « bricoler » pour faire
face à des situations ou des tâches nouvelles.

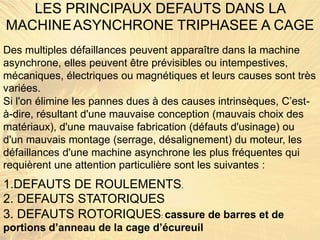

LES PRINCIPAUX DEFAUTS DANS LA
MACHINEASYNCHRONE TRIPHASEE A CAGE
Des multiples défaillances peuvent apparaître dans la machine
asynchrone, elles peuvent être prévisibles ou intempestives,
mécaniques, électriques ou magnétiques et leurs causes sont très
variées.
Si l'on élimine les pannes dues à des causes intrinsèques, C’est-
à-dire, résultant d'une mauvaise conception (mauvais choix des
matériaux), d'une mauvaise fabrication (défauts d'usinage) ou
d'un mauvais montage (serrage, désalignement) du moteur, les
défaillances d'une machine asynchrone les plus fréquentes qui
requièrent une attention particulière sont les suivantes :
1.DEFAUTS DE ROULEMENTS.
2. DEFAUTS STATORIQUES
3. DEFAUTS ROTORIQUES: cassure de barres et de
portions d’anneau de la cage d’écureuil
Entretien et dépannage des moteurs alternatifs
* Entretien
* Dépannage :
- types de défaillance
- préparation de l’intervention
- analyse de l’état de l’équipement
- diagnostic
- démontage et remontage d’un moteur
- réparation et remplacement d’un composant
- vérification du fonctionnement de l’équipement après
dépannage

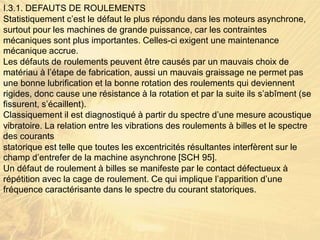

I.3.1. DEFAUTS DE ROULEMENTS
Statistiquement c’est le défaut le plus répondu dans les moteurs asynchrone,
surtout pour les machines de grande puissance, car les contraintes
mécaniques sont plus importantes. Celles-ci exigent une maintenance
mécanique accrue.
Les défauts de roulements peuvent être causés par un mauvais choix de
matériau à l’étape de fabrication, aussi un mauvais graissage ne permet pas
une bonne lubrification et la bonne rotation des roulements qui deviennent
rigides, donc cause une résistance à la rotation et par la suite ils s’abîment (se
fissurent, s’écaillent).
Classiquement il est diagnostiqué à partir du spectre d’une mesure acoustique
vibratoire. La relation entre les vibrations des roulements à billes et le spectre
des courants
statorique est telle que toutes les excentricités résultantes interfèrent sur le
champ d’entrefer de la machine asynchrone [SCH 95].
Un défaut de roulement à billes se manifeste par le contact défectueux à
répétition avec la cage de roulement. Ce qui implique l’apparition d’une
fréquence caractérisante dans le spectre du courant statoriques.
I.3.2. DEFAUTS STATORIQUES
Les défauts statoriques sont en faites des défauts d’enroulements
statoriques donc des courts-circuits divers au niveau du bobinage
du stator dues à la dégradation de l’isolation électrique
(surchauffe du moteur, survoltage du moteur, vieillissement des
composants…)
On peut citer quatre types de défauts statoriques :
Court-circuit entre phases statoriques.
Court-circuit entre spires d'une même phase
Ouverture d'une phase.
Défaut du circuit magnétique (ruptures de tôles).
Le court-circuit entre phases provoquerait un arrêt complet de la
machine. Cependant, un court -circuit entre spires conduit à un
déséquilibre de phases ce qui à une répercussion directe sur le
couple électromagnétique.
Tous ces défauts conduisent à une asymetrie de l’impédance
totale de la machine. Ce qui se manifeste par l’apparition
d’harmoniques spécifiques dans le spectre du courants storiques.

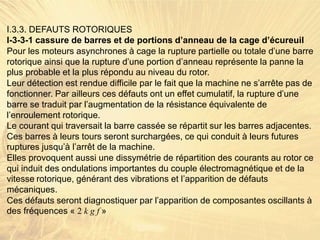

I.3.3. DEFAUTS ROTORIQUES
I-3-3-1 cassure de barres et de portions d’anneau de la cage d’écureuil
Pour les moteurs asynchrones à cage la rupture partielle ou totale d’une barre
rotorique ainsi que la rupture d’une portion d’anneau représente la panne la
plus probable et la plus répondu au niveau du rotor.
Leur détection est rendue difficile par le fait que la machine ne s’arrête pas de
fonctionner. Par ailleurs ces défauts ont un effet cumulatif, la rupture d’une
barre se traduit par l’augmentation de la résistance équivalente de
l’enroulement rotorique.
Le courant qui traversait la barre cassée se répartit sur les barres adjacentes.
Ces barres à leurs tours seront surchargées, ce qui conduit à leurs futures
ruptures jusqu’à l’arrêt de la machine.
Elles provoquent aussi une dissymétrie de répartition des courants au rotor ce
qui induit des ondulations importantes du couple électromagnétique et de la
vitesse rotorique, générant des vibrations et l’apparition de défauts
mécaniques.
Ces défauts seront diagnostiquer par l’apparition de composantes oscillants à
des fréquences « 2 k g f »

Contenu connexe

Tendances

GMAO
GMAOGMAO
GMAO
senejug

01 concepts strategies_maintenance
01 concepts strategies_maintenance01 concepts strategies_maintenance
01 concepts strategies_maintenance
Hubert Faigner

Approche de la maintenance industrielle
Approche de la maintenance industrielleApproche de la maintenance industrielle
Approche de la maintenance industrielle
Rached Douahchia

Cours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-minCours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-min
Med yassine Slimane

Introdution a la maintenance industrielle
Introdution a la maintenance industrielleIntrodution a la maintenance industrielle
Introdution a la maintenance industrielle
Younes DADSSI

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)
Livre Technique

rAPPORT SAVONICC
rAPPORT SAVONICCrAPPORT SAVONICC
rAPPORT SAVONICC
sarah Benmerzouk

Cours maintenance
Cours maintenanceCours maintenance
Cours maintenance
sarah Benmerzouk

manenance
manenance manenance
manenance
hichem42

Energies renouvelables
Energies renouvelablesEnergies renouvelables
Energies renouvelablesCinemaTICE

Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »
sarah Benmerzouk

Exemple projet amdec
Exemple projet amdecExemple projet amdec
Exemple projet amdecSal Ma

Gpao 6 - Ordonnancement
Gpao 6 - OrdonnancementGpao 6 - Ordonnancement
Gpao 6 - Ordonnancement
ibtissam el hassani

Cours de gestion_de_production
Cours de gestion_de_productionCours de gestion_de_production
Cours de gestion_de_productionOULAAJEB YOUSSEF

maintenance (1).pptx
maintenance (1).pptxmaintenance (1).pptx
maintenance (1).pptx
AbdELGhani23

Organisation maintenance 3
Organisation maintenance 3Organisation maintenance 3
Organisation maintenance 3
ONCF

MÉTHODE ABC
MÉTHODE ABC MÉTHODE ABC
MÉTHODE ABC
Biova consulting

Comptabilite-analytique
 Comptabilite-analytique Comptabilite-analytique
Comptabilite-analytiqueMejdoubi Amal


Tendances (20)

GMAO
GMAOGMAO
GMAO

01 concepts strategies_maintenance
01 concepts strategies_maintenance01 concepts strategies_maintenance
01 concepts strategies_maintenance

Approche de la maintenance industrielle
Approche de la maintenance industrielleApproche de la maintenance industrielle
Approche de la maintenance industrielle

Cours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-minCours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-min

Introdution a la maintenance industrielle
Introdution a la maintenance industrielleIntrodution a la maintenance industrielle
Introdution a la maintenance industrielle

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)

rAPPORT SAVONICC
rAPPORT SAVONICCrAPPORT SAVONICC
rAPPORT SAVONICC

Cours maintenance
Cours maintenanceCours maintenance
Cours maintenance

manenance
manenance manenance
manenance

Energies renouvelables
Energies renouvelablesEnergies renouvelables
Energies renouvelables

Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »

Exemple projet amdec
Exemple projet amdecExemple projet amdec
Exemple projet amdec

Gpao 6 - Ordonnancement
Gpao 6 - OrdonnancementGpao 6 - Ordonnancement
Gpao 6 - Ordonnancement

Cours de gestion_de_production
Cours de gestion_de_productionCours de gestion_de_production
Cours de gestion_de_production

maintenance (1).pptx
maintenance (1).pptxmaintenance (1).pptx
maintenance (1).pptx

Organisation maintenance 3
Organisation maintenance 3Organisation maintenance 3
Organisation maintenance 3

presentation PFE
presentation PFEpresentation PFE
presentation PFE

MÉTHODE ABC
MÉTHODE ABC MÉTHODE ABC
MÉTHODE ABC

Comptabilite-analytique
 Comptabilite-analytique Comptabilite-analytique
Comptabilite-analytique

Smed
SmedSmed
Smed


Similaire à La_Maintenance_Industrielle.ppt

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
senpai2066

1620589724831.pdf
1620589724831.pdf1620589724831.pdf
1620589724831.pdf
FousseyniTRAORE2

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx
ssuser31d5c0

Cours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptxCours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptx
houssamsalma

Fichier cours mi 1
Fichier cours mi 1Fichier cours mi 1
Fichier cours mi 1Paul Kamga

Partie i entretien des biens
Partie i entretien des biensPartie i entretien des biens
Partie i entretien des biens
Sami Sahli

La fonction Maintenance
La fonction MaintenanceLa fonction Maintenance
La fonction Maintenance
sarah Benmerzouk

FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx
FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptxFORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx
FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx
najouazghal6

Bac Pro MEI
Bac Pro MEIBac Pro MEI
Bac Pro MEI
youri59490

Maintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.pptMaintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.ppt
ssusercbaa22

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfcyouri59490

cours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdfcours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdf
AyoubHadjou

maintenance.pdf
maintenance.pdfmaintenance.pdf
maintenance.pdf
ZiedAbidi8

La fonction maintenance
La fonction maintenanceLa fonction maintenance
La fonction maintenance
Lakhdar Meftah

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Dossier Technique - Commissionnement en Chaufferie
Dossier Technique - Commissionnement en ChaufferieDossier Technique - Commissionnement en Chaufferie
Dossier Technique - Commissionnement en Chaufferie
Cegibat

Technicien Atelier
Technicien AtelierTechnicien Atelier
Technicien Atelier
Francois Club Seimat


Similaire à La_Maintenance_Industrielle.ppt (20)

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx

1620589724831.pdf
1620589724831.pdf1620589724831.pdf
1620589724831.pdf

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx

Cours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptxCours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptx

Fichier cours mi 1
Fichier cours mi 1Fichier cours mi 1
Fichier cours mi 1

Partie i entretien des biens
Partie i entretien des biensPartie i entretien des biens
Partie i entretien des biens

La fonction Maintenance
La fonction MaintenanceLa fonction Maintenance
La fonction Maintenance

FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx
FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptxFORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx
FORMATION BPF MAINTENANCE INDUSTRIE PHARMACEUTIQUE .pptx

Bac Pro MEI
Bac Pro MEIBac Pro MEI
Bac Pro MEI

Maintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.pptMaintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.ppt

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfc

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfc

cours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdfcours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdf

maintenance.pdf
maintenance.pdfmaintenance.pdf
maintenance.pdf

hasbnclic971.pdf
hasbnclic971.pdfhasbnclic971.pdf
hasbnclic971.pdf

La fonction maintenance
La fonction maintenanceLa fonction maintenance
La fonction maintenance

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air

Dossier Technique - Commissionnement en Chaufferie
Dossier Technique - Commissionnement en ChaufferieDossier Technique - Commissionnement en Chaufferie
Dossier Technique - Commissionnement en Chaufferie

Technicien Atelier
Technicien AtelierTechnicien Atelier
Technicien Atelier


Dernier

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique
mohammadaminejouini

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz
Morzadec Cécile

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
MustaphaZhiri

Margaux Laurens - Neel.pptx
Margaux        Laurens     -     Neel.pptxMargaux        Laurens     -     Neel.pptx
Margaux Laurens - Neel.pptx
Txaruka

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf
frizzole

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France
Txaruka


Dernier (7)

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...

Margaux Laurens - Neel.pptx
Margaux        Laurens     -     Neel.pptxMargaux        Laurens     -     Neel.pptx
Margaux Laurens - Neel.pptx

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France


La_Maintenance_Industrielle.ppt

  • 1. Maintenance Industrielle La maintenance industrielle, qui a pour vocation d’assurer le bon fonctionnement des outils de production, est une fonction stratégique dans les entreprises. Intimement liée -à l’incessant développement technologique, -à l’apparition de nouveaux modes de gestion, -à la nécessité de réduire les coûts de production, elle est en constante évolution. Elle n’a plus comme seul objectif de réparer l’outil de travail mais aussi de prévoir et éviter les dysfonctionnements. Au fil de ces changements, l’activité des personnels de maintenance a également évolué, pour combiner compétences technologiques, organisationnelles et relationnelles.
  • 2. Qu'est ce que l’Industrie? DEBUT XXe siècle 1900 AUJOURD’HUI 2009 MOYEN AGE 1500
  • 3. - Aéronautique et Espace, - Agroalimentaire, - Automobile, - Chimie et pharmacie, - Energie et environnement (production et distribution d'électricité, de gaz et d'eau), - Fabrication de matériels ferroviaires et navals, - Fabrication de machines et équipements, - Fabrication d'équipements électriques et électroniques (hors informatique et télécoms), - Fabrication de produits non métalliques (hors caoutchouc et plastiques), - Fabrication d'équipements de télécommunications, - Industrie du caoutchouc & des plastiques, - Industrie textile, habillement et du bois, - Autres industries manufacturières, - Fabrication de matériel informatique, - Métallurgie (hors nucléaire), - Nucléaire, -Pétrole. Secteurs connexes - Ingénierie, études techniques et maintenance, - Construction (installation électrique, bâtiments industriels…), - Commerce, - Transports et communications, - Activités juridiques (Droit de la propriété intellectuelle dans l'industrie), - Activités de services aux industriels (management, audit, qualité…) Les Secteurs de l’ Industrie
  • 4. Qu'est ce que la maintenance?
  • 5. Maintenance 1. Pouvons-nous éviter ou prévoir une panne? 2. Une intervention sur panne fait-elle partie des activités de Maintenance? 3. L'amélioration des installations industrielles fait-elle partie des activités de Maintenance? 4. La Maintenance concerne-t-elle tous les secteurs d'activités?
  • 6. Selon la définition de l'AFNOR, la maintenance vise à maintenir ou à rétablir un bien dans un état spécifié afin que celui-ci soit en mesure d'assurer un service déterminé La maintenance regroupe ainsi les actions de dépannage et de réparation, de réglage, de révision, de contrôle et de vérification des équipements matériels (machines, véhicules, objets manufacturés, etc.) ou même immatériels (logiciels). Un service de maintenance peut également être amené à participer à des études d'amélioration du processus industriel, et doit, comme d'autres services de l'entreprise, prendre en considération de nombreuses contraintes comme la qualité, la sécurité, l'environnement, le coût, etc.
  • 7. La maintenance industrielle consiste à maintenir les matériels de production industrielle en bon état de marche. L’AFNOR distingue 5 niveaux de maintenance, suivant la complexité des opérations : 1. réglages et échanges de consommables, 2. échanges standards, graissage, contrôle du fonctionnement, 3. identification et diagnostic des pannes, réparation par échange d’éléments fonctionnels, réparations mécaniques mineures, réglage général, réalignement des appareils de mesure, 4. travaux importants de maintenance corrective ou préventive, 5. rénovation, reconstruction, réparations importantes confiées à un atelier central ou à une unité extérieure. Maintenance
  • 8. 1. une augmentation de 15 à 20 % de la productivité de la main- d'œuvre de maintenance; 2. une réduction de 25 à 50 % en termes de temps d’arrêt imprévus; 3. une réduction de 10 % sur les coûts des pièces de rechange; 4. une diminution des appels de service de l’ordre de 40 à 50 %; et 5. une diminution des heures supplémentaires d’environ 20 à 40 % après installation d’un tel système. POURQUOI S’INTÉRESSER À LA MAINTENANCE INDUSTRIELLE ?...
  • 9. LES trois GRANDS CONCEPTS DE MAINTENANCE INDUSTRIELLE (définis par l’Association française de normalisation (AFNOR)) 1- LA FIABILITÉ La fiabilité est l’aptitude ou la probabilité d’un dispositif à accomplir une fonction requise dans des conditions données et pour une période de temps déterminée. 2- LA MAINTENABILITÉ Dans des conditions données d’utilisation, aptitude d’un dispositif à être maintenu ou rétabli dans un état dans lequel il peut accomplir sa fonction requise, lorsque la maintenance est accomplie dans des conditions données, avec des procédures et des moyens prescrits. 3- LA DISPONIBILITÉ La disponibilité est l’aptitude à être en état d’accomplir une fonction requise dans des conditions données à un instant donné ou pendant un intervalle de temps donné, en supposant que la fourniture des moyens extérieurs nécessaires soit assurée.
  • 10. LA PLACE DE LA SÛRETÉ DE FONCTIONNEMENT DANS LA QUALITÉ
  • 11. Typologie de la maintenance Il existe deux façons complémentaires d'organiser les actions de maintenance :
  • 12.
  • 13. La Sécurité avant tout ! Se protéger!
  • 15. • Maintenance Corrective –consiste à intervenir sur un équipement après une défaillance pour éliminer la panne
  • 16.
  • 17.
  • 18. 1.La maintenance corrective: Consiste à intervenir sur un équipement une fois que celui-ci est défaillant. Elle se subdivise en : Maintenance palliative : dépannage (donc provisoire) de l'équipement, permettant à celui-ci d'assurer tout ou partie d'une fonction requise ; elle doit toutefois être suivie d'une action curative dans les plus brefs délais. Maintenance curative : réparation (donc durable) consistant en une remise en l'état initial.
  • 19. • Maintenance Préventive –consiste à intervenir sur un équipement avant une défaillance pour éviter les pannes
  • 20.
  • 21. 2. La maintenance préventive: Consiste à intervenir sur un équipement avant que celui- ci ne soit défaillant, afin de tenter de prévenir la panne. On interviendra de manière préventive: -soit pour des raisons de sûreté de fonctionnement (les conséquences d'une défaillance étant inacceptables), -soit pour des raisons économiques (cela revient moins cher) ou parfois pratiques (l'équipement n'est disponible pour la maintenance qu'à certains moments précis). La maintenance préventive se subdivise à son tour en :
  • 22. 2.1 Maintenance systématique : désigne des opérations effectuées systématiquement, soit selon un calendrier (à périodicité temporelle fixe), soit selon une périodicité d'usage (heures de fonctionnement, nombre d'unités produites, nombre de mouvements effectués, etc.) ; 2.2 Maintenance conditionnelle : réalisée à la suite de relevés, de mesures, de contrôles révélateurs de l'état de dégradation de l'équipement ; 2.3 Maintenance prévisionnelle : réalisée à la suite d'une analyse de l'évolution de l'état de dégradation de l'équipement.
  • 23.
  • 24. Maintenance Préventive = Planification Exemple 1: 1 intervention chaque 2 semaines X X X
  • 25. Maintenance Préventive = Préparation Exemple 2: 3 jours de préparation / intervention X X X
  • 27. Maintenance Préventive = un pas vers la prédiction! Exemple 1: la camera thermique
  • 28.
  • 29.
  • 30. Maintenance Préventive = un pas vers la prédiction! Exemple 2: l'endoscope
  • 31.
  • 32. • Maintenance Améliorative –consiste à intervenir sur un équipement pour • limiter la maintenance préventive • supprimer la maintenance corrective
  • 34. M A > Option 1 > Option 2
  • 35. M A
  • 36. Maintenance = Travail d'équipe !
  • 38. source adepa Maintenance Industrielle Effectif / tranche d'âge plus de 25% des effectifs ont plus de 50 ans !
  • 39. Niveaux de maintenance La norme NF X 60-010 définit, à titre indicatif, cinq « niveaux de maintenance » (comprendre « interventions ») : •niveau 1 : travaux : réglages simples (pas de démontage ni ouverture du bien); lieu : sur place personnel : exploitant du bien exemple : remise à zéro d'un automate après arrêt d'urgence, changement de consommable
  • 40. •niveau 2 : travaux : dépannage par échange standard- opérations mineures de maintenance préventive; lieu : sur place personnel : technicien habilité exemple : changement d'un relais - contrôle de fusibles - réenclenchement de disjoncteur
  • 41. •niveau 3 : travaux : identification et diagnostic de pannes - réparation par échange standard - réparations mécaniques mineures - maintenance préventive (par ex. réglage ou réalignement des appareils de mesure) lieu : sur place ou dans atelier de maintenance personnel : technicien spécialisé exemple : identification de l'élément défaillant, recherche de la cause, élimination de la cause, remplacement
  • 42. Niveau 4 : travaux : travaux importants de maintenance corrective ou préventive sauf rénovation et reconstruction - réglage des appareils de mesure - contrôle des étalons lieu : atelier spécialisé avec outillage général, bancs de mesure, documentation personnel : équipe avec encadrement technique spécialisé exemple : intervention sur matériel dont la remise en service est soumise à qualification
  • 43. Niveau 5 : travaux : rénovation - reconstruction - réparations importantes lieu : constructeur ou reconstructeur personnel : moyens proches de la fabrication exemple : mise en conformité selon réglementation d'équipements lourds. Il convient d'associer, dans la détermination des niveaux, la documentation et le matériel nécessaires.
  • 44. Les sigles de la maintenance De même que le mot et le concept, les nombreux sigles de la maintenance sont d'origine anglo- saxonne. Toute une néologie a vu le jour, dont l'élément le plus spectaculaire est la kyrielle des sigles commençant par « MT » (initiales de « mean time », littéralement « temps moyen » (anglicisme), c'est-à-dire durée moyenne, intervalle de temps moyen, et par voie de conséquence, moyenne des temps). Quelques sigles à titre d'exemples, assortis de leur traduction plus ou moins littérale :
  • 45. •Sigles de 4 lettres : MTBD : mean time between defects, temps moyen entre défauts MTBE : mean time between errors, temps moyen entre erreurs MTBF : mean time before failure, temps moyen avant défaillance (à ne pas confondre avec mean time between failures, infra) MTBF: mean time between failures, temps moyen entre (deux débuts de) pannes (à ne pas confondre avec mean time before failure supra) MTBM : mean time between maintenances, durée moyenne entre maintenances MTBO : mean time between overhauls, temps moyen entre révisions MTBR : mean time between removals, temps moyen entre déposes MTTF : 1/ mean time to failure, temps moyen jusqu'à la panne, temps moyen (de bon fonctionnement) sans panne (entre la fin d’une panne et le début d’une autre); 2/ mean time to fix, temps moyen entre l’apparition d’un problème et sa solution ; MTTM : mean time to maintenance, temps moyen jusqu'à la maintenance MTTN : mean time to notification, temps moyen de signalement (du problème) MTTR : 1/ mean time to recovery, temps moyen jusqu’à la remise en route; 2/ mean time to repair, temps moyen jusqu'à la réparation; 3/ mean time to restoration, temps moyen jusqu'à la remise en service MTUR : mean time to unscheduled removal, temps moyen (s’écoulant) jusqu’à la dépose non programmée
  • 46. •Sigles de 5 lettres : MTBCF : mean time between critical failures, temps moyen entre (deux débuts de) pannes graves ou « critiques » (anglicisme) (sur matériel redondé à dégradation progressive) MTBUR : 1/ mean time between unscheduled removals, temps moyen entre déposes non planifiées; 2/ mean time between unscheduled replacements, temps moyen entre remplacements non planifiés MTTFF: mean time to first failure, temps moyen jusqu'à la première défaillance MTTUR : mean time to unscheduled removal, temps moyen jusqu’à la dépose non programmée
  • 47. Les « hommes de maintenance » Qui sont les hommes de maintenance ? L’homme de maintenance peut être : - Soit polyvalent (s’il travaille pour tout un atelier de production), -Soit spécialisé dans une technique (électricien, mécanicien, automaticien), - Soit spécialisé dans une gamme de matériel (un fournisseur de matériels).
  • 48. a. Agent de maintenance, b. Technicien de maintenance, c. Agent de maîtrise en maintenance, d. Responsable de maintenance. Les hommes de maintenance sont habituellement désignés comme faisant partie d’une des 4 catégories suivantes:
  • 49. -Le responsable de maintenance assure la rentabilité de l’activité qu’il chapeaute et veille à son amélioration (ce qui peut conduire à externaliser certaines tâches) ; sa responsabilité est technique et financière. -L’agent de maîtrise dirige une équipe de techniciens et d’agents de maintenance, dans un cadre économique défini de coûts et de délais. -Le technicien de maintenance -apporte par ses interventions de terrain des solutions techniques dans un cadre économique défini (coûts et délais) ou propose des améliorations technico-économiques par un travail d’étude. Il n’a généralement pas de responsabilité hiérarchique. Il se distingue de l’agent de maintenance par un niveau de technicité reconnu plus élevé ou parce qu’il occupe une fonction d’étude. - L’agent de maintenance réalise des actes techniques et apporte des résolutions techniques dans un délai défini. Ces deux derniers se distinguent par leur niveau de technicité.
  • 50. Quelles sont ses responsabilités ? Le responsable de maintenance est appelé à : organiser et gérer les services techniques de l’entretien ; garantir une forte disponibilité des matériels de production ; prouver le caractère bénéficiaire de son activité (amélioration de la disponibilité des matériels de production, amélioration des performances de son service, meilleurs résultats que la concurrence potentielle). 1- Le responsable de maintenance
  • 51. Les titulaires des postes de responsable de maintenance ont le plus souvent un diplôme d’ingénieur (principalement électronique, électricité ou mécanique) ou un diplôme de type DUT ou BTS. Le responsable de maintenance doit posséder une expérience importante des technologies mises en œuvre dans la production de l’entreprise. De ce fait, l’accès à ce poste se fait plus par promotion interne que par recrutement (la moitié des cadres recrutés exerçait auparavant dans la maintenance ou dans les fonctions bureaux d’études, méthodes, organisation de la production). Une autre voie d’accès est ouverte à partir de la production. L’accès direct au poste de responsable de maintenance à la sortie des études est rare, une expérience (entre 3 et 10 ans) étant jugée indispensable.
  • 52. Activités et compétences 1-Organisationnelles Le responsable de maintenance est appelé à : - piloter l’activité des employés placés sous sa responsabilité (planification des activités préventives ou des interventions durant arrêt, planification des réparations en atelier, réaction d’urgence aux pannes) ; - établir comme base de son organisation, un état préalable des lieux destiné à sérier les temps d’intervention préventive (contrôle et actions correctives) ; - respecter ses objectifs en matière d’augmentation de la disponibilité et de la performance des matériels en veillant à l’amélioration de la productivité de son service, en recherchant les causes de défaillances itératives pour proposer des améliorations : « offre technique » de modification de parties d’installations ou de méthodes.
  • 53. 2 Financières Le responsable de maintenance est appelé à : -gérer son budget et sa capacité d’investissement en matériels de maintenance, matériels d’investigation, capacités informatiques, formations, recrutements ; -rédiger des cahiers des charges, veiller à leur application, négocier les contrats dans les cas de sous- traitance ; -justifier la rentabilité financière de son service en utilisant des méthodes de chiffrage et des ratios propres à la maintenance (théorisation en cours de développement) ; -effectuer ou superviser le calcul de coût des projets pour permettre de choisir la solution la plus rentable.
  • 54. 3 Décisionnelles/relationnelles Le responsable de maintenance est appelé à : -diriger et motiver différents services et équipes (ordonnancement, intervention, spécialistes) propres à chaque site ou atelier d’un site ; -veiller au niveau de compétence de ses équipes ; -planifier les opérations préventives, organiser la réaction aux urgences et trancher entre les urgences ; -veiller à la bonne exécution des travaux des éventuels sous- traitants ; -manifester des capacités d’écoute, de négociation et de diplomatie dans ses rapports avec la production ou avec le client, s’il travaille pour une société prestataire ; -organiser et accompagner la prise en charge de la maintenance de 1er niveau par les opérateurs de production : « TPM » (total productivité maintenance) ; « auto-maintenance » ; -veiller à la sécurité de son personnel, conformément au droit du travail.
  • 55. 4 Techniques L’équilibre entre ses activités d’organisation et ses activités opérationnelles dépend de la taille du service qu’il dirige. Dans les grands services, on n’attend pas de lui qu’il détienne les différentes expertises techniques nécessaires à l’accomplissement des tâches du service : son rôle est d’organiser au mieux la rentabilité de son service. Dans les autres cas, le responsable de maintenance doit : -posséder une certaine poly-compétence technologique c’est-à- dire avoir une connaissance minimale des technologies des matériels à maintenir qui, selon les cas, concernent l’électronique, l’électricité, la mécanique, les automatismes, la pneumatique, l’hydraulique, l’informatique, l’instrumentation… -connaître les méthodes et techniques de l’entretien et de la maintenance : analyse de comportement et de fiabilité des systèmes, pathologie des défaillances, méthodes de mesure, normes et diagnostic de sécurité, voire techniques du pilotage à
  • 56. Quelles sont ses responsabilités ? L’agent de maîtrise en maintenance est appelé à faire réaliser et réaliser l’entretien, la réparation et le dépannage du matériel de production, à des conditions acceptables tant au plan financier qu’à celui des relations de travail. 2- L’agent de maîtrise en maintenance
  • 57. 1. Décisionnelles, relationnelles, organisationnelles L’agent de maîtrise en maintenance est responsable d’une équipe, soit propre à un site, à un atelier, soit spécialisée (mécanique, électricité, chaudronnerie, automatismes…). Suivant les cas, on le qualifie de « chef d’équipe », « chef d’atelier », « chef de chantier », « chef de travaux ». La taille de l’équipe qu’il dirige peut varier considérablement d’un cas à l’autre, allant d’une à deux personnes à plusieurs dizaines de personnes. Dans tous les cas, l’agent de maîtrise encadre son équipe. Il définit les opérations d’intervention, organise et répartit le travail, gère les conflits, donne son avis sur les primes et les évolutions salariales de ses subordonnés, veille à la sécurité de son équipe, voire des autres personnes présentes sur le site. Selon l’organisation du service maintenance, l’agent de maîtrise peut être appelé à :
  • 58. - décider, en cas d’absence de responsable hiérarchique ou par délégation ; - gérer les relations contractuelles avec les sous-traitants en cas de recours à une société de sous-traitance et veiller à la bonne exécution des tâches externalisées ; - veiller à la formation des opérateurs, et stimuler la motivation de sa propre équipe lorsque la maintenance de premier niveau est confiée aux opérateurs de production. De façon plus générale, le chef d’équipe occupe une position intermédiaire et doit conjuguer le soutien de sa hiérarchie et l’efficacité de son équipe. Face à l’évolution des matériels, il doit veiller au maintien du niveau de compétence de son équipe, et donc former ou faire former ses troupes à l’entretien de nouvelles machines, voire modifier leur organisation de travail.
  • 59. 2 Activités techniques L’agent de maîtrise pilote son équipe ; il met aussi « la main à la pâte ». Pendant longtemps, l’agent de maîtrise était censé être, au plan technique, le meilleur de son équipe. Aujourd’hui, face à la complexification et la démultiplication des techniques, il est impossible d’être expert technologique dans tous les domaines. Il est même souhaitable que l’équipe soit plus pointue que le chef d’équipe sur plusieurs spécialités. Toutefois, il demeure indispensable que l’agent de maîtrise en maintenance puisse : - être un intervenant technique de qualité, - maîtriser techniquement les activités de son équipe, - apporter, si nécessaire, ses compétences spécifiques personnelles face à certains problèmes. La gamme de ses activités techniques est large.
  • 60. L’agent de maîtrise en maintenance supervise ou accomplit : - des tournées de surveillance, - des expertises et diagnostics, - des réparations, dépannages, réglages délicats, des vérifications du bon fonctionnement lors des remises en marche. *Pour choisir la méthode d’intervention la plus adaptée, l’agent de maîtrise en maintenance doit être capable de trouver l’origine de la panne, soit par expérience, soit en ayant recours à la documentation technique, soit par déduction logique. *L’agent de maîtrise participe souvent aux opérations de : - modifications des machines ou des installations (pour une meilleure performance), - montage, essais, démarrage d’installations nouvelles.
  • 61. 3 Compétences techniques Pour apporter des solutions rapides aux problèmes qui se posent, et mieux, éviter leur apparition, l’agent de maîtrise en maintenance doit posséder : - des connaissances relatives aux technologies des matériels à maintenir et aux principes de leur maintenance. La variété des technologies requiert une certaine poly compétence technologique. Selon les cas, on privilégiera les combinaisons entre mécanicien, électricien, automaticien, électronicien, instrumentiste, hydraulicien, spécialiste de la pneumatique, informaticien… ; - des connaissances relatives aux méthodes et techniques de l’entretien et de la maintenance : analyse de comportement et de fiabilité des systèmes, pathologie des défaillances, instrumentation (connaissances des méthodes de mesures et analyses des fluides, vibrations, thermographique, capteurs…), connaissances des normes et diagnostics de sécurité, voire des mesures et pilotages à distance. Dans certains secteurs, la connaissance des règles et procédures de sécurité avant et pendant les interventions revêt une importance fondamentale ; - des connaissances linguistiques. La maîtrise de l’anglais technique est conseillée, de nombreuses documentations étant rédigées dans cette langue ; - des connaissances informatiques de base (tableur, base de données, traitement de texte) sont requises pour les tâches à caractère administratif.
  • 62. 4 Administratives et documentaires L’agent de maintenance réalise souvent la tenue de données documentaires (sous forme papier ou informatique) : - comptes rendus des demandes d’intervention, - mise à jour des dossiers historiques des machines (descriptif des interventions, des pannes, des expertises), - collecte des temps passés et des dépenses, - identification des pièces de rechange et de leur origine, - participation à la mise à jour de la documentation technique (nomenclature des équipements, documentation technique par matériel, normes). 5 Financières L’agent de maîtrise peut se voir confier la responsabilité de la gestion du stock des pièces de rechange. Il veillera à éviter les ruptures, tout en maintenant le stock à son plus bas niveau. Il peut avoir à gérer son budget.
  • 63. Quelles sont ses responsabilités ? - réaliser l’entretien, la réparation et le dépannage du matériel de production ; - et/ou contribuer par des études (ou des préconisations) sur les matériels et les procédures, et par des mises en œuvre, à l’amélioration technico-économique de la maintenance et de la disponibilité des matériels. Le technicien de maintenance Les diplômes les plus recherchés pour une première embauche sont principalement les BTS et les DUT, axés maintenance ou ayant une dominante électricité, électronique ou électrotechnique. Certains recrutements, plus rares, se font au niveau des Bac Pro « MSMA », « EIE » et « production mécanique », et des Bac Techno STI. La formation en alternance peut constituer un plus pour obtenir un poste.
  • 64. 1-Conditions, contraintes et procédures de travail Du travail en bureau d’études jusqu’à l’intervention en voltigeur sur le terrain, les conditions de travail peuvent être très différentes d’un poste à l’autre. Les points suivants illustrent les particularités propres à chaque cas de figure : - dans une société de maintenance ou dans un service après-vente, le travail implique des déplacements d’un site à l’autre, et les opérations durant arrêt exigent de la mobilité géographique et des périodes de travail intenses et longues; la maintenance spécialisée peut impliquer des expatriations ; les périodes d’astreinte et le travail en plein air ne sont pas exclus ; - contrairement au travail de réparation en atelier (et a fortiori en bureau d’études), le travail de dépannage ou de rénovation sur site peut impliquer une activité physique intense : démonter et remonter des pièces parfois lourdes, travailler en équilibre peu stable, ou dans des positions peu confortables ;
  • 65. -dans certains secteurs (pétrolier, chimie, production d’énergie, travaux sur les matériels électriques et autres appareillages dangereux), le travail implique une mise en œuvre stricte des procédures de sécurité ; - le renforcement des tâches administratives et le respect des procédures sont à prévoir dans le cadre d’une maintenance s’orientant de plus en plus vers des organisations normalisées de type ISO 9000 et 14000. - en cas de panne majeure, il lui faudra gérer les tensions entre les différents acteurs ; - chez un industriel ou une société prestataire, le technicien de maintenance travaillera le plus souvent en équipe ; chez un fabricant de matériels, il pourra intervenir seul lors d’un dépannage chez un client.
  • 66. 2-Activités et compétences Un technicien de maintenance peut n’avoir à exercer qu’une partie des activités décrites ci-dessous, leur poids pouvant différer d’un profil de poste à l’autre. L’évolution des activités prises en charge peut constituer un parcours professionnel à l’intérieur de la fonction. On distingue 2 grands types de profils pour le technicien de maintenance, selon le type de poste occupé : - poste opérationnel privilégiant les fonctions d’action (en équipe d’intervention), - poste privilégiant les fonctions d’études ou de méthodes (en service central méthodes).
  • 67. Compétences techniques Pour apporter des solutions rapides aux problèmes qui se posent, et mieux, éviter leur apparition, le technicien de maintenance doit posséder : - des connaissances relatives aux technologies des matériels à maintenir et aux principes de leur maintenance. La variété de ces technologies requiert une certaine poly-compétence technologique. Selon les cas, on privilégiera les combinaisons entre mécanicien, électricien, automaticien, électronicien, instrumentiste, hydraulicien, spécialiste de la pneumatique, informaticien… ; - des connaissances relatives aux méthodes et techniques de l’entretien et de la maintenance : analyse de comportement et de fiabilité des systèmes, pathologie des défaillances, instrumentation (connaissances des méthodes de mesures et analyses des fluides, vibrations, thermographique, capteurs…), connaissances des normes et diagnostics de sécurité, voire des mesures et pilotages à distance. Dans certains secteurs, la connaissance des règles et procédures de sécurité avant et pendant les interventions revêt une importance fondamentale ; - des connaissances linguistiques. La maîtrise de l’anglais technique est conseillée, de nombreuses documentations étant rédigées dans cette langue ; - des connaissances informatiques de base (tableur, base de données, traitement de texte) sont requises pour les tâches à caractère administratif.
  • 68. Activités techniques La gamme des activités techniques réalisées par le technicien de maintenance est large. Suivant le poste qu’il occupe, il en réalisera une partie plus ou moins grande. S’il est dans un poste opérationnel, le technicien de maintenance est appelé à : - effectuer des tournées de surveillance ; - établir des expertises et diagnostics ; - réaliser des réparations, des dépannages, des réglages délicats, vérifier le bon fonctionnement lors des remises en marche ; - superviser ou piloter la réalisation d’autres dépannages et réparations et les opérations de maintenance préventive. Pour choisir la méthode d’intervention la plus adaptée, le technicien de maintenance doit être capable de trouver l’origine de la panne, soit par expérience, soit en ayant recours à la documentation technique, soit par déduction logique.
  • 69. Le technicien de maintenance participe aussi souvent aux opérations de: - modification des machines ou des installations (pour une meilleure performance), - montage, essais, démarrage d’installations nouvelles. S’il est dans un poste d’études ou de méthodes, le technicien de maintenance est appelé à : - faire des préconisations (« offres techniques ») visant à trouver la cause des défaillances itératives, à proposer un remède (modification de parties d’installations ou de méthodes de travail), à améliorer la facilité d’intervention sur les équipements, leur sécurité, leur performance, et à perfectionner les méthodes de maintenance ; - rédiger tout ou partie de la documentation technique relative à l’entretien des machines ; - compiler les informations nécessaires à la mise au point des activités préventives (analyse des temps passés, repérage des degrés de risque de panne des différentes machines, fréquences de vérification souhaitables, proposition de plannings) ; - plus rarement, mettre en place des systèmes de surveillance à distance des installations en réalisant la conception, le dessin des parties mécaniques, en utilisant les logiques informatiques de contrôle-commande et les dossiers de fabrication. Il choisira les matériels, sélectionnera les propositions des fournisseurs, veillera à la réception des composants, à l’installation- cablâge, et aux essais. Les titulaires de BTS « MAI » (mécanique et automatismes industriels) sont particulièrement formés pour ce type de tâches.
  • 70. 1. Quelles sont ses responsabilités ? - entretenir les machines, les composants ou les systèmes de production, - et/ou éviter les pannes, - et/ou dépanner rapidement, - et/ou réparer. L’agent de maintenance L’agent de maintenance doit : L’agent de maintenance est : - un jeune diplômé de niveau Bac Pro…, et BEP ou « maintenance des équipements de commande des systèmes industriels », - ou un opérateur de production ayant plus de dix ans d’expérience, un goût et des compétences pour la technique. Certaines entreprises ont tendance à reconvertir les ouvriers d’une cinquantaine d’années dans des postes de maintenance. Pour les jeunes diplômés, la tendance est de recruter des Bac Pro plutôt que des BEP.
  • 71. 2-Conditions, contraintes et procédures de travail Du travail en atelier à l’équipe volante d’intervention, les conditions de travail de l’agent de maintenance peuvent être très différentes. Les points suivants illustrent les particularités propres aux divers cas de figure: _ dans une société de maintenance, le travail implique des déplacements d’un site à l’autre et les opérations durant arrêt exigent parfois une mobilité géographique et un rythme de travail soutenu ; _ dans une entreprise industrielle, l’agent de maintenance travaille le plus souvent au même endroit ; _ les activités de dépannage ou de rénovation peuvent impliquer un travail physique important (manipulations de pièces lourdes) dans des positions peu confortables, parfois pénibles ; _ dans les grandes sociétés et dans les entreprises de maintenance, l’agent de maintenance peut travailler en équipe de nuit ou de weekend, et les périodes d’astreinte ne sont pas exclues. Dans les petites entreprises, il peut être appelé à intervenir immédiatement. De façon générale, les horaires peuvent être irréguliers et l’intensité de l’activité variable ;
  • 72. _ nombre d’agents de maintenance ont des activités techniques très diverses, la résolution de cas nouveaux exige la maîtrise d’une certaine polyvalence ; _ dans certains secteurs (pétrolier, chimie, production d’énergie, travaux sur les matériels électriques et autres appareillages dangereux), le travail implique une mise en œuvre stricte des procédures et consignes de sécurité; _ le renforcement des tâches documentaires ou administratives et le respect des procédures sont à prévoir dans le cadre d’une maintenance s’orientant de plus en plus vers des organisations de type ISO 9000 et 14000 ; _ en cas de panne majeure, il peut être appelé à gérer l’impatience ou l’énervement des agents de production ou des clients ; _ l’agent de maintenance travaille soit seul, soit en équipe. S’il est employé dans une petite société de maintenance, son chef d’équipe opérationnel est parfois employé dans une autre société de maintenance.
  • 73. Activités et compétences Un agent de maintenance peut n’avoir à exercer qu’une partie des activités décrites ci- dessous, leur poids pouvant différer d’un profil de poste à l’autre. La spécialisation sur un groupe déterminé d’activités peut conduire à un profil spécifique (ces cas seront signalés). L’évolution des activités prises en charge peut constituer un parcours professionnel à l’intérieur de la fonction. 5.1. Compétences techniques : les données générales Pour apporter des solutions rapides aux problèmes qui se posent, et mieux, éviter leur apparition, l’agent de maintenance doit posséder : _ une certaine connaissance des technologies des matériels à maintenir, _ des connaissances relatives aux techniques de la maintenance : analyse des causes des défaillances, connaissance des méthodes de mesures (procédures d’intervention et de sécurité), aptitude à s’appuyer sur une documentation, _ des connaissances linguistiques : maîtrise de l’anglais technique concernant sa spécialité, de nombreuses documentations étant rédigées en anglais (voire en allemand, en espagnol, en italien), _ de la rigueur dans le suivi des procédures et une capacité à « bricoler » pour faire face à des situations ou des tâches nouvelles.
  • 74. LES PRINCIPAUX DEFAUTS DANS LA MACHINEASYNCHRONE TRIPHASEE A CAGE Des multiples défaillances peuvent apparaître dans la machine asynchrone, elles peuvent être prévisibles ou intempestives, mécaniques, électriques ou magnétiques et leurs causes sont très variées. Si l'on élimine les pannes dues à des causes intrinsèques, C’est- à-dire, résultant d'une mauvaise conception (mauvais choix des matériaux), d'une mauvaise fabrication (défauts d'usinage) ou d'un mauvais montage (serrage, désalignement) du moteur, les défaillances d'une machine asynchrone les plus fréquentes qui requièrent une attention particulière sont les suivantes : 1.DEFAUTS DE ROULEMENTS. 2. DEFAUTS STATORIQUES 3. DEFAUTS ROTORIQUES: cassure de barres et de portions d’anneau de la cage d’écureuil
  • 75. Entretien et dépannage des moteurs alternatifs * Entretien * Dépannage : - types de défaillance - préparation de l’intervention - analyse de l’état de l’équipement - diagnostic - démontage et remontage d’un moteur - réparation et remplacement d’un composant - vérification du fonctionnement de l’équipement après dépannage
  • 76. I.3.1. DEFAUTS DE ROULEMENTS Statistiquement c’est le défaut le plus répondu dans les moteurs asynchrone, surtout pour les machines de grande puissance, car les contraintes mécaniques sont plus importantes. Celles-ci exigent une maintenance mécanique accrue. Les défauts de roulements peuvent être causés par un mauvais choix de matériau à l’étape de fabrication, aussi un mauvais graissage ne permet pas une bonne lubrification et la bonne rotation des roulements qui deviennent rigides, donc cause une résistance à la rotation et par la suite ils s’abîment (se fissurent, s’écaillent). Classiquement il est diagnostiqué à partir du spectre d’une mesure acoustique vibratoire. La relation entre les vibrations des roulements à billes et le spectre des courants statorique est telle que toutes les excentricités résultantes interfèrent sur le champ d’entrefer de la machine asynchrone [SCH 95]. Un défaut de roulement à billes se manifeste par le contact défectueux à répétition avec la cage de roulement. Ce qui implique l’apparition d’une fréquence caractérisante dans le spectre du courant statoriques.
  • 77. I.3.2. DEFAUTS STATORIQUES Les défauts statoriques sont en faites des défauts d’enroulements statoriques donc des courts-circuits divers au niveau du bobinage du stator dues à la dégradation de l’isolation électrique (surchauffe du moteur, survoltage du moteur, vieillissement des composants…) On peut citer quatre types de défauts statoriques : Court-circuit entre phases statoriques. Court-circuit entre spires d'une même phase Ouverture d'une phase. Défaut du circuit magnétique (ruptures de tôles). Le court-circuit entre phases provoquerait un arrêt complet de la machine. Cependant, un court -circuit entre spires conduit à un déséquilibre de phases ce qui à une répercussion directe sur le couple électromagnétique. Tous ces défauts conduisent à une asymetrie de l’impédance totale de la machine. Ce qui se manifeste par l’apparition d’harmoniques spécifiques dans le spectre du courants storiques.
  • 78. I.3.3. DEFAUTS ROTORIQUES I-3-3-1 cassure de barres et de portions d’anneau de la cage d’écureuil Pour les moteurs asynchrones à cage la rupture partielle ou totale d’une barre rotorique ainsi que la rupture d’une portion d’anneau représente la panne la plus probable et la plus répondu au niveau du rotor. Leur détection est rendue difficile par le fait que la machine ne s’arrête pas de fonctionner. Par ailleurs ces défauts ont un effet cumulatif, la rupture d’une barre se traduit par l’augmentation de la résistance équivalente de l’enroulement rotorique. Le courant qui traversait la barre cassée se répartit sur les barres adjacentes. Ces barres à leurs tours seront surchargées, ce qui conduit à leurs futures ruptures jusqu’à l’arrêt de la machine. Elles provoquent aussi une dissymétrie de répartition des courants au rotor ce qui induit des ondulations importantes du couple électromagnétique et de la vitesse rotorique, générant des vibrations et l’apparition de défauts mécaniques. Ces défauts seront diagnostiquer par l’apparition de composantes oscillants à des fréquences « 2 k g f »
