CITE SCOLAIRE
COLBERT-CROS S5- METHODES DE MAINTENANCE
BAC PRO
MEI
FONCTION MAINTENANCE FICHE DE COURS
SABLE sur
SARTHE
- - - - -
ACADEMIE DE
NANTES
MAINTENANCE:
Ensemble de toutes les actions techniques, administratives et de management durant le cycle de vie d'un
bien, destinées à le maintenir ou à le rétablir dans un état dans lequel il peut accomplir la fonction
requise.
Le CYCLE DE VIE d'un bien commence à la conception du bien et se termine avec son élimination.
La FONCTION REQUISE d'un bien est la fonction ou l'ensemble des fonctions considérées comme nécessaires
pour fournir un service donné.
MAINTENIR contient la notion de PRÉVENTION et rétablir contient la notion de CORRECTION.
Le MANAGEMENT DE LA MAINTENANCE concerne les activités de direction qui déterminent les objectifs, la
stratégie et les responsabilités concernant la maintenance et qui les mettent en application par des moyens tels
que la planification, la maîtrise et le contrôle de la maintenance, l'amélioration des méthodes dans l'entreprise,
y compris dans les aspects économiques.
La MAINTENANCE est une fonction à part entière de l'entreprise. A ce titre, elle doit par son optimisation
être une source de profit.
La maintenance intervient à tous les niveaux du cycle de vie d'un bien, de sa conception à son élimination.
La fonction de la maintenance est de:
 améliorer la disponibilité des moyens de production ou de service
en minimisant le nombre et la durée des pannes et en organisant au mieux les activités de
maintenance, permettant ainsi d'optimiser les coûts de non production,
 améliorer la sécurité des biens et des personnes
en préservant la santé des personnes, en assurant leur sécurité, en maîtrisant les risques et
en respectant les textes de réglementation,
 intégrer des moyens nouveaux dans le dispositif de production ou de service
permettant d'améliorer l'outil de production, la maintenance et la sécurité.
La fonction maintenance s'intègre également dans le processus de qualité de l'entreprise en mettant en place
une démarche de progrès dans toutes ses activités, en assurant une veille technologique constante et en
exploitant au mieux les retours d'expérience.
Elle participe aussi à la préservation de l'environnement.
Les métiers de la maintenance doivent mobiliser:
 des compétences pluri techniques permettant d'aborder différentes technologies.
 des capacités de travail en équipe et d’échanges avec les services internes de l’entreprise et
avec les partenaires extérieurs.
L'homme de maintenance est à la fois:
 un technicien capable d'aborder des problèmes techniques variés,
 un gestionnaire capable de programmer les activités de maintenance , de gérer le personnel,
les outillages et les stocks.
 un manager capable d'animer, d'encadrer une équipe ou un service, de communiquer avec
les autres services de l'entreprise et les entreprises externes.
UF 62-1-1 FONCTION MAINTENANCE FICHE DE COURS 1 /6
FONCTION MAINTENANCE
DEFINITIONS
 DEFINITION DE LA MAINTENANCE
 FONCTION DE LA MAINTENANCE
CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI
 MAINTENANCE PREVENTIVE: maintenance exécutée à des intervalles prédéterminés ou selon des
critères prescrits et destinée à réduire la probabilité de défaillance ou la dégradation du fonctionnement d'un
bien.
 Maintenance systématique : maintenance préventive exécutée à des intervalles de temps
préétablis ou selon un nombre défini d'unités d'usage mais sans contrôle préalable de l'état du bien.
 Maintenance conditionnelle : maintenance préventive basée sur une surveillance du
fonctionnement du bien et/ou des paramètres significatifs de ce fonctionnement intégrant les actions
qui en découlent.
 MAINTENANCE CORRECTIVE: maintenance exécutée après détection d'une panne et destinée à
remettre un bien dans un état dans lequel il peut accomplir une fonction requise.
Si l’intervention doit être immédiate, la maintenance corrective sera qualifiée d’urgence.
Si au contraire l’intervention peut être reportée on parlera de maintenance corrective différée.

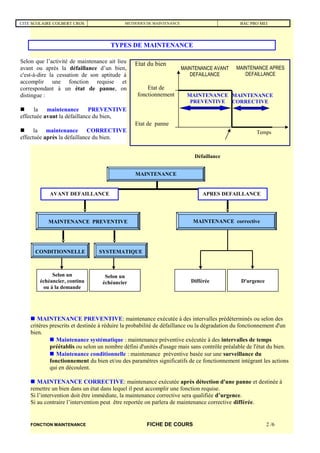

FONCTION MAINTENANCE FICHE DE COURS 2 /6
TYPES DE MAINTENANCE
Selon que l’activité de maintenance ait lieu
avant ou après la défaillance d’un bien,
c'est-à-dire la cessation de son aptitude à
accomplir une fonction requise et
correspondant à un état de panne, on
distingue :
 la maintenance PREVENTIVE
effectuée avant la défaillance du bien,
 la maintenance CORRECTIVE
effectuée après la défaillance du bien.
Etat de
fonctionnement
Etat de panne
Défaillance
MAINTENANCE
PREVENTIVE
MAINTENANCE
CORRECTIVE
Temps
MAINTENANCE AVANT
DEFAILLANCE
MAINTENANCE APRES
DEFAILLANCE
Etat du bien
MAINTENANCE
MAINTENANCE PREVENTIVE
SYSTEMATIQUECONDITIONNELLE
MAINTENANCE corrective
AVANT DEFAILLANCE APRES DEFAILLANCE
Selon un
échéancier, continu
ou à la demande
Selon un
échéancier Différée D'urgence
CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI

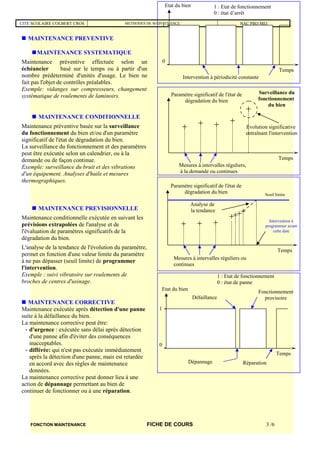

FONCTION MAINTENANCE FICHE DE COURS 3 /6
Temps
Etat du bien
0
1
Intervention à périodicité constante
Temps
Surveillance du
fonctionnement
du bien
Mesures à intervalles réguliers,
à la demande ou continues
Evolution significative
entraînant l'intervention
Temps
Etat du bien
0
1
Dépannage
Défaillance
Réparation
Fonctionnement
provisoire
Temps
Paramètre significatif de l'état de
dégradation du bien
Mesures à intervalles réguliers ou
continues
Analyse de
la tendance
Seuil limite
Intervention à
programmer avant
cette date
1 : Etat de fonctionnement
0 : état d’arrêt
Paramètre significatif de l'état de
dégradation du bien
1 : Etat de fonctionnement
0 : état de panne
 MAINTENANCE PREVENTIVE
MAINTENANCE SYSTEMATIQUE
Maintenance préventive effectuée selon un
échéancier basé sur le temps ou à partir d'un
nombre prédéterminé d'unités d'usage. Le bien ne
fait pas l'objet de contrôles préalables.
Exemple: vidanges sur compresseurs, changement
systématique de roulements de laminoirs.
 MAINTENANCE CONDITIONNELLE
Maintenance préventive basée sur la surveillance
du fonctionnement du bien et/ou d'un paramètre
significatif de l'état de dégradation du bien.
La surveillance du fonctionnement et des paramètres
peut être exécutée selon un calendrier, ou à la
demande ou de façon continue.
Exemple: surveillance du bruit et des vibrations
d'un équipement. Analyses d'huile et mesures
thermographiques.
 MAINTENANCE PREVISIONNELLE
Maintenance conditionnelle exécutée en suivant les
prévisions extrapolées de l'analyse et de
l'évaluation de paramètres significatifs de la
dégradation du bien.
L'analyse de la tendance de l'évolution du paramètre,
permet en fonction d'une valeur limite du paramètre
à ne pas dépasser (seuil limite) de programmer
l'intervention.
Exemple : suivi vibratoire sur roulements de
broches de centres d'usinage.
 MAINTENANCE CORRECTIVE
Maintenance exécutée après détection d'une panne
suite à la défaillance du bien.
La maintenance corrective peut être:
- d'urgence : exécutée sans délai après détection
d'une panne afin d'éviter des conséquences
inacceptables.
- différée: qui n'est pas exécutée immédiatement
après la détection d'une panne, mais est retardée
en accord avec des règles de maintenance
données.
La maintenance corrective peut donner lieu à une
action de dépannage permettant au bien de
continuer de fonctionner ou à une réparation.
CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI

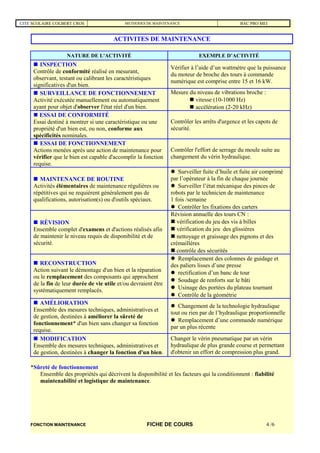

NATURE DE L'ACTIVITÉ EXEMPLE D’ACTIVITÉ
 INSPECTION
Contrôle de conformité réalisé en mesurant,
observant, testant ou calibrant les caractéristiques
significatives d'un bien.
Vérifier à l’aide d’un wattmètre que la puissance
du moteur de broche des tours à commande
numérique est comprise entre 15 et 16 kW.
 SURVEILLANCE DE FONCTIONNEMENT
Activité exécutée manuellement ou automatiquement
ayant pour objet d'observer l'état réel d'un bien.
Mesure du niveau de vibrations broche :
 vitesse (10-1000 Hz)
 accélération (2-20 kHz)
 ESSAI DE CONFORMITÉ
Essai destiné à montrer si une caractéristique ou une
propriété d'un bien est, ou non, conforme aux
spécificités nominales.
Contrôler les arrêts d'urgence et les capots de
sécurité.
 ESSAI DE FONCTIONNEMENT
Actions menées après une action de maintenance pour
vérifier que le bien est capable d'accomplir la fonction
requise.
Contrôler l'effort de serrage du moule suite au
changement du vérin hydraulique.
 MAINTENANCE DE ROUTINE
Activités élémentaires de maintenance régulières ou
répétitives qui ne requièrent généralement pas de
qualifications, autorisation(s) ou d'outils spéciaux.
 Surveiller fuite d’huile et fuite air comprimé
par l’opérateur à la fin de chaque journée
 Surveiller l’état mécanique des pinces de
robots par le technicien de maintenance
1 fois /semaine
 Contrôler les fixations des carters
 RÉVISION
Ensemble complet d'examens et d'actions réalisés afin
de maintenir le niveau requis de disponibilité et de
sécurité.
Révision annuelle des tours CN :
 vérification du jeu des vis à billes
 vérification du jeu des glissières
 nettoyage et graissage des pignons et des
crémaillères
 contrôle des sécurités
 RECONSTRUCTION
Action suivant le démontage d'un bien et la réparation
ou le remplacement des composants qui approchent
de la fin de leur durée de vie utile et/ou devraient être
systématiquement remplacés.
 Remplacement des colonnes de guidage et
des paliers lisses d’une presse
 rectification d’un banc de tour
 Soudage de renforts sur le bâti
 Usinage des portées du plateau tournant
 Contrôle de la géométrie
 AMÉLIORATION
Ensemble des mesures techniques, administratives et
de gestion, destinées à améliorer la sûreté de
fonctionnement* d'un bien sans changer sa fonction
requise.
 Changement de la technologie hydraulique
tout ou rien par de l’hydraulique proportionnelle
 Remplacement d’une commande numérique
par un plus récente
 MODIFICATION
Ensemble des mesures techniques, administratives et
de gestion, destinées à changer la fonction d'un bien.
Changer le vérin pneumatique par un vérin
hydraulique de plus grande course et permettant
d'obtenir un effort de compression plus grand.
*Sûreté de fonctionnement
Ensemble des propriétés qui décrivent la disponibilité et les facteurs qui la conditionnent : fiabilité
maintenabilité et logistique de maintenance.
FONCTION MAINTENANCE FICHE DE COURS 4 /6
ACTIVITES DE MAINTENANCE
CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI

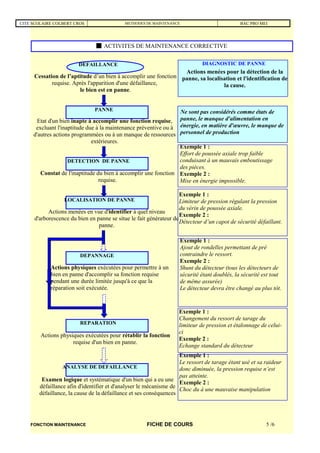

FONCTION MAINTENANCE FICHE DE COURS 5 /6
 ACTIVITES DE MAINTENANCE CORRECTIVE
DEFAILLANCE
Cessation de l’aptitude d’un bien à accomplir une fonction
requise. Après l'apparition d'une défaillance,
le bien est en panne.
Exemple 1 :
Effort de poussée axiale trop faible
conduisant à un mauvais emboutissage
des pièces.
Exemple 2 :
Mise en énergie impossible.
LOCALISATION DE PANNE
Actions menées en vue d'identifier à quel niveau
d'arborescence du bien en panne se situe le fait générateur de
panne.
Exemple 1 :
Limiteur de pression régulant la pression
du vérin de poussée axiale.
Exemple 2 :
Détecteur d’un capot de sécurité défaillant.
Exemple 1 :
Le ressort de tarage étant usé et sa raideur
donc diminuée, la pression requise n’est
pas atteinte.
Exemple 2 :
Choc du à une mauvaise manipulation
DEPANNAGE
Actions physiques exécutées pour permettre à un
bien en panne d'accomplir sa fonction requise
pendant une durée limitée jusqu'à ce que la
réparation soit exécutée.
Exemple 1 :
Ajout de rondelles permettant de pré
contraindre le ressort.
Exemple 2 :
Shunt du détecteur (tous les détecteurs de
sécurité étant doublés, la sécurité est tout
de même assurée)
Le détecteur devra être changé au plus tôt.
REPARATION
Actions physiques exécutées pour rétablir la fonction
requise d'un bien en panne.
Exemple 1 :
Changement du ressort de tarage du
limiteur de pression et étalonnage de celui-
ci
Exemple 2 :
Echange standard du détecteur
PANNE
Etat d'un bien inapte à accomplir une fonction requise,
excluant l'inaptitude due à la maintenance préventive ou à
d'autres actions programmées ou à un manque de ressources
extérieures.
DETECTION DE PANNE
Constat de l'inaptitude du bien à accomplir une fonction
requise.
ANALYSE DE DEFAILLANCE
Examen logique et systématique d'un bien qui a eu une
défaillance afin d'identifier et d'analyser le mécanisme de
défaillance, la cause de la défaillance et ses conséquences
Ne sont pas considérés comme états de
panne, le manque d'alimentation en
énergie, en matière d'œuvre, le manque de
personnel de production
DIAGNOSTIC DE PANNE
Actions menées pour la détection de la
panne, sa localisation et l'identification de
la cause.
CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI
FONCTION MAINTENANCE FICHE DE COURS 6 /6
ECHELONS ET NIVEAUX DE MAINTENANCE
Position au sein d'une organisation, où des niveaux de maintenance spécifiés sont effectués sur un bien.
L'échelon de maintenance est caractérisé par la compétence du personnel, les moyens disponibles, la
localisation de l’activité de maintenance.
Exemple :
Echelon QUALIFICATION MOYENS LOCALISATION
1 Exploitant du bien Sans outillage particulier Ligne de production
2
Technicien ou exploitant du
bien après formation
Outillage standard Ligne de production
3 Technicien spécialisé
Outillage et appareils de
mesure standard
Ligne de production ou
atelier de maintenance
4 Equipe technique spécialisée
Outillage et appareils de
mesure spécifiques
Entreprise extérieure
Les niveaux de maintenance sont caractérisés par la complexité des tâches de maintenance.
 PREMIER NIVEAU
Réglages simples prévus par le constructeur ou le service de maintenance, au moyen d’éléments accessibles
sans aucun démontage ou ouverture de l’équipement.
 DEUXIEME NIVEAU
Dépannages par échange standard des éléments prévus à cet effet et opérations mineures de maintenance
préventive.
 TROISIEME NIVEAU
Identification et diagnostic de pannes suivis éventuellement :
- d’échanges de constituants
- de réparations mécaniques mineures
- de réglage et réétalonnage général des mesureurs.
 QUATRIEME NIVEAU
Travaux importants de maintenance corrective ou préventive à l’exception de la rénovation et de la
reconstruction.
 CINQUIEME NIVEAU
Travaux de rénovation de reconstruction ou de réparation importante.
Exemples :
NIVEAU NATURE DE L’INTERVENTION
1
 Echange de fusibles, voyants
 Dégagement d’un produit défectueux après mise en sécurité de l’équipement
2
 Graissage des paliers d’une machine
 Contrôle du bon fonctionnement d’un four de traitements thermiques
 Remplacement d’une électrovanne sur un système de serrage de pièce
3
 Remplacement d’une bobine de contacteur à la suite d’une surtension
 Réétalonnage d’un manomètre donnant des informations de pression erronées
 Remplacement d’un clavette cisaillée nécessitant un réajustage
4
 Révision générale d’un compresseur
 Démontage, réparation, remontage et réglage d’un treuil de levage
 Remplacement du coffret d’équipement électrique de démarrage d’une machine
5
 Révision générale de la chaufferie d’une usine
 Amélioration du degré d’automatisation d’une ligne de conditionnement
 Réparation d’un engin de levage portuaire suite à une tempête
 ECHELONS DE MAINTENANCE
 NIVEAUX DE MAINTENANCE

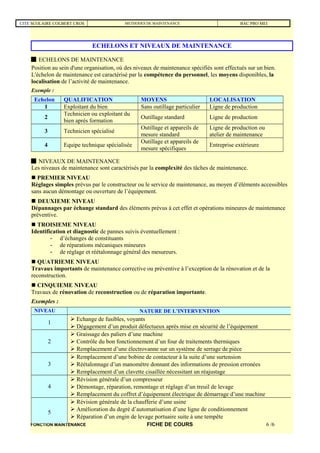

CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI
FONCTION MAINTENANCE FICHE DE COURS 6 /6
ECHELONS ET NIVEAUX DE MAINTENANCE
Position au sein d'une organisation, où des niveaux de maintenance spécifiés sont effectués sur un bien.
L'échelon de maintenance est caractérisé par la compétence du personnel, les moyens disponibles, la
localisation de l’activité de maintenance.
Exemple :
Echelon QUALIFICATION MOYENS LOCALISATION
1 Exploitant du bien Sans outillage particulier Ligne de production
2
Technicien ou exploitant du
bien après formation
Outillage standard Ligne de production
3 Technicien spécialisé
Outillage et appareils de
mesure standard
Ligne de production ou
atelier de maintenance
4 Equipe technique spécialisée
Outillage et appareils de
mesure spécifiques
Entreprise extérieure
Les niveaux de maintenance sont caractérisés par la complexité des tâches de maintenance.
 PREMIER NIVEAU
Réglages simples prévus par le constructeur ou le service de maintenance, au moyen d’éléments accessibles
sans aucun démontage ou ouverture de l’équipement.
 DEUXIEME NIVEAU
Dépannages par échange standard des éléments prévus à cet effet et opérations mineures de maintenance
préventive.
 TROISIEME NIVEAU
Identification et diagnostic de pannes suivis éventuellement :
- d’échanges de constituants
- de réparations mécaniques mineures
- de réglage et réétalonnage général des mesureurs.
 QUATRIEME NIVEAU
Travaux importants de maintenance corrective ou préventive à l’exception de la rénovation et de la
reconstruction.
 CINQUIEME NIVEAU
Travaux de rénovation de reconstruction ou de réparation importante.
Exemples :
NIVEAU NATURE DE L’INTERVENTION
1
 Echange de fusibles, voyants
 Dégagement d’un produit défectueux après mise en sécurité de l’équipement
2
 Graissage des paliers d’une machine
 Contrôle du bon fonctionnement d’un four de traitements thermiques
 Remplacement d’une électrovanne sur un système de serrage de pièce
3
 Remplacement d’une bobine de contacteur à la suite d’une surtension
 Réétalonnage d’un manomètre donnant des informations de pression erronées
 Remplacement d’un clavette cisaillée nécessitant un réajustage
4
 Révision générale d’un compresseur
 Démontage, réparation, remontage et réglage d’un treuil de levage
 Remplacement du coffret d’équipement électrique de démarrage d’une machine
5
 Révision générale de la chaufferie d’une usine
 Amélioration du degré d’automatisation d’une ligne de conditionnement
 Réparation d’un engin de levage portuaire suite à une tempête
 ECHELONS DE MAINTENANCE
 NIVEAUX DE MAINTENANCE

Contenu connexe

Tendances

maintenance (1).pptx
maintenance (1).pptxmaintenance (1).pptx
maintenance (1).pptx
AbdELGhani23

56 la maintenancecorrective
56 la maintenancecorrective56 la maintenancecorrective
56 la maintenancecorrective
Hubert Faigner

La maintenance preventive
La maintenance preventiveLa maintenance preventive
La maintenance preventive
Hubert Faigner

Presentation Des MéTiers De La Mce (V2 )
Presentation Des MéTiers De La Mce  (V2 )Presentation Des MéTiers De La Mce  (V2 )
Presentation Des MéTiers De La Mce (V2 )youri59490

51 demontage-remontage
51 demontage-remontage51 demontage-remontage
51 demontage-remontage
Hubert Faigner

Approche de la maintenance industrielle
Approche de la maintenance industrielleApproche de la maintenance industrielle
Approche de la maintenance industrielle
Rached Douahchia

REGLEMENT INTERIEUR DE LA CPHS projet hammani
REGLEMENT INTERIEUR DE LA CPHS  projet  hammaniREGLEMENT INTERIEUR DE LA CPHS  projet  hammani
REGLEMENT INTERIEUR DE LA CPHS projet hammani
hammani bachir

52 les-niveaux-de-maintenance
52 les-niveaux-de-maintenance52 les-niveaux-de-maintenance
52 les-niveaux-de-maintenanceBenjamin TINAUGUS

La_Maintenance_Industrielle.ppt
La_Maintenance_Industrielle.pptLa_Maintenance_Industrielle.ppt
La_Maintenance_Industrielle.ppt
minoungouconstant

La gestion-des-interventions-synthese
La gestion-des-interventions-syntheseLa gestion-des-interventions-synthese
La gestion-des-interventions-synthese
Hubert Faigner

Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANISureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
ibtissam el hassani

Formation des membres de la CPHS " Accidents de travail et maladie profession...
Formation des membres de la CPHS " Accidents de travail et maladie profession...Formation des membres de la CPHS " Accidents de travail et maladie profession...
Formation des membres de la CPHS " Accidents de travail et maladie profession...
hammani bachir

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'études
limam95

hygiène et sécurité au travail OFPPT
hygiène et sécurité au travail OFPPThygiène et sécurité au travail OFPPT
hygiène et sécurité au travail OFPPT
HoussamHannad1

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)
Livre Technique

H0 constitution-circuit-hydraulique
H0 constitution-circuit-hydrauliqueH0 constitution-circuit-hydraulique
H0 constitution-circuit-hydraulique
mohamed messaoudi

Station de pompage
Station de pompageStation de pompage
Station de pompage
CissLacina


Tendances (20)

maintenance (1).pptx
maintenance (1).pptxmaintenance (1).pptx
maintenance (1).pptx

56 la maintenancecorrective
56 la maintenancecorrective56 la maintenancecorrective
56 la maintenancecorrective

La maintenance preventive
La maintenance preventiveLa maintenance preventive
La maintenance preventive

Presentation Des MéTiers De La Mce (V2 )
Presentation Des MéTiers De La Mce  (V2 )Presentation Des MéTiers De La Mce  (V2 )
Presentation Des MéTiers De La Mce (V2 )

51 demontage-remontage
51 demontage-remontage51 demontage-remontage
51 demontage-remontage

Approche de la maintenance industrielle
Approche de la maintenance industrielleApproche de la maintenance industrielle
Approche de la maintenance industrielle

REGLEMENT INTERIEUR DE LA CPHS projet hammani
REGLEMENT INTERIEUR DE LA CPHS  projet  hammaniREGLEMENT INTERIEUR DE LA CPHS  projet  hammani
REGLEMENT INTERIEUR DE LA CPHS projet hammani

52 les-niveaux-de-maintenance
52 les-niveaux-de-maintenance52 les-niveaux-de-maintenance
52 les-niveaux-de-maintenance

Guide hse 2009
Guide hse 2009Guide hse 2009
Guide hse 2009

La_Maintenance_Industrielle.ppt
La_Maintenance_Industrielle.pptLa_Maintenance_Industrielle.ppt
La_Maintenance_Industrielle.ppt

La gestion-des-interventions-synthese
La gestion-des-interventions-syntheseLa gestion-des-interventions-synthese
La gestion-des-interventions-synthese

Amdec
Amdec Amdec
Amdec

AMDEC
AMDECAMDEC
AMDEC

Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANISureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI

Formation des membres de la CPHS " Accidents de travail et maladie profession...
Formation des membres de la CPHS " Accidents de travail et maladie profession...Formation des membres de la CPHS " Accidents de travail et maladie profession...
Formation des membres de la CPHS " Accidents de travail et maladie profession...

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'études

hygiène et sécurité au travail OFPPT
hygiène et sécurité au travail OFPPThygiène et sécurité au travail OFPPT
hygiène et sécurité au travail OFPPT

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)

H0 constitution-circuit-hydraulique
H0 constitution-circuit-hydrauliqueH0 constitution-circuit-hydraulique
H0 constitution-circuit-hydraulique

Station de pompage
Station de pompageStation de pompage
Station de pompage


Similaire à La fonction Maintenance

Cours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptxCours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptx
houssamsalma

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx
ssuser31d5c0

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Cours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-minCours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-min
Med yassine Slimane

01 concepts strategies_maintenance
01 concepts strategies_maintenance01 concepts strategies_maintenance
01 concepts strategies_maintenance
Hubert Faigner

Partie i entretien des biens
Partie i entretien des biensPartie i entretien des biens
Partie i entretien des biens
Sami Sahli

01-concepts-et-strategies-de-maintenance.pptx
01-concepts-et-strategies-de-maintenance.pptx01-concepts-et-strategies-de-maintenance.pptx
01-concepts-et-strategies-de-maintenance.pptx
azilalfree

'E- Maintenance industrielle VI'.pdfgggg
'E- Maintenance industrielle VI'.pdfgggg'E- Maintenance industrielle VI'.pdfgggg
'E- Maintenance industrielle VI'.pdfgggg
KedriMohammedCherif

cours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdfcours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdf
AyoubHadjou

479561443-Presentation-maintenance-poste-V1-ppt.ppt
479561443-Presentation-maintenance-poste-V1-ppt.ppt479561443-Presentation-maintenance-poste-V1-ppt.ppt
479561443-Presentation-maintenance-poste-V1-ppt.ppt
SAID MASHATE

Maintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.pptMaintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.ppt
ssusercbaa22

La fonction maintenance
La fonction maintenanceLa fonction maintenance
La fonction maintenance
Lakhdar Meftah

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfcyouri59490

Ed123
Ed123Ed123
Bac Pro MEI
Bac Pro MEIBac Pro MEI
Bac Pro MEI
youri59490

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
senpai2066

Fichier cours mi 1
Fichier cours mi 1Fichier cours mi 1
Fichier cours mi 1Paul Kamga


Similaire à La fonction Maintenance (20)

Cours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptxCours management de la maintenance - VE[1].pptx
Cours management de la maintenance - VE[1].pptx

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air

Cours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-minCours de-gestion-de-maintenance-niveau-1-min
Cours de-gestion-de-maintenance-niveau-1-min

01 concepts strategies_maintenance
01 concepts strategies_maintenance01 concepts strategies_maintenance
01 concepts strategies_maintenance

Partie i entretien des biens
Partie i entretien des biensPartie i entretien des biens
Partie i entretien des biens

Rapport audit one
Rapport audit oneRapport audit one
Rapport audit one

01-concepts-et-strategies-de-maintenance.pptx
01-concepts-et-strategies-de-maintenance.pptx01-concepts-et-strategies-de-maintenance.pptx
01-concepts-et-strategies-de-maintenance.pptx

'E- Maintenance industrielle VI'.pdfgggg
'E- Maintenance industrielle VI'.pdfgggg'E- Maintenance industrielle VI'.pdfgggg
'E- Maintenance industrielle VI'.pdfgggg

cours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdfcours mainteanance et fiabilité (CHAP. 1).pdf
cours mainteanance et fiabilité (CHAP. 1).pdf

479561443-Presentation-maintenance-poste-V1-ppt.ppt
479561443-Presentation-maintenance-poste-V1-ppt.ppt479561443-Presentation-maintenance-poste-V1-ppt.ppt
479561443-Presentation-maintenance-poste-V1-ppt.ppt

Maintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.pptMaintenance Les types de maintenance.ppt
Maintenance Les types de maintenance.ppt

La fonction maintenance
La fonction maintenanceLa fonction maintenance
La fonction maintenance

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfc

Bac Pro Mei Vfc
Bac Pro Mei VfcBac Pro Mei Vfc
Bac Pro Mei Vfc

Ed123
Ed123Ed123
Ed123

Bac Pro MEI
Bac Pro MEIBac Pro MEI
Bac Pro MEI

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx

Fichier cours mi 1
Fichier cours mi 1Fichier cours mi 1
Fichier cours mi 1


Dernier

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf
Michel Bruley

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France
Txaruka

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz
Morzadec Cécile

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
MustaphaZhiri

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique
mohammadaminejouini

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf
frizzole


Dernier (7)

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf


La fonction Maintenance

  • 1. CITE SCOLAIRE COLBERT-CROS S5- METHODES DE MAINTENANCE BAC PRO MEI FONCTION MAINTENANCE FICHE DE COURS SABLE sur SARTHE - - - - - ACADEMIE DE NANTES MAINTENANCE: Ensemble de toutes les actions techniques, administratives et de management durant le cycle de vie d'un bien, destinées à le maintenir ou à le rétablir dans un état dans lequel il peut accomplir la fonction requise. Le CYCLE DE VIE d'un bien commence à la conception du bien et se termine avec son élimination. La FONCTION REQUISE d'un bien est la fonction ou l'ensemble des fonctions considérées comme nécessaires pour fournir un service donné. MAINTENIR contient la notion de PRÉVENTION et rétablir contient la notion de CORRECTION. Le MANAGEMENT DE LA MAINTENANCE concerne les activités de direction qui déterminent les objectifs, la stratégie et les responsabilités concernant la maintenance et qui les mettent en application par des moyens tels que la planification, la maîtrise et le contrôle de la maintenance, l'amélioration des méthodes dans l'entreprise, y compris dans les aspects économiques. La MAINTENANCE est une fonction à part entière de l'entreprise. A ce titre, elle doit par son optimisation être une source de profit. La maintenance intervient à tous les niveaux du cycle de vie d'un bien, de sa conception à son élimination. La fonction de la maintenance est de:  améliorer la disponibilité des moyens de production ou de service en minimisant le nombre et la durée des pannes et en organisant au mieux les activités de maintenance, permettant ainsi d'optimiser les coûts de non production,  améliorer la sécurité des biens et des personnes en préservant la santé des personnes, en assurant leur sécurité, en maîtrisant les risques et en respectant les textes de réglementation,  intégrer des moyens nouveaux dans le dispositif de production ou de service permettant d'améliorer l'outil de production, la maintenance et la sécurité. La fonction maintenance s'intègre également dans le processus de qualité de l'entreprise en mettant en place une démarche de progrès dans toutes ses activités, en assurant une veille technologique constante et en exploitant au mieux les retours d'expérience. Elle participe aussi à la préservation de l'environnement. Les métiers de la maintenance doivent mobiliser:  des compétences pluri techniques permettant d'aborder différentes technologies.  des capacités de travail en équipe et d’échanges avec les services internes de l’entreprise et avec les partenaires extérieurs. L'homme de maintenance est à la fois:  un technicien capable d'aborder des problèmes techniques variés,  un gestionnaire capable de programmer les activités de maintenance , de gérer le personnel, les outillages et les stocks.  un manager capable d'animer, d'encadrer une équipe ou un service, de communiquer avec les autres services de l'entreprise et les entreprises externes. UF 62-1-1 FONCTION MAINTENANCE FICHE DE COURS 1 /6 FONCTION MAINTENANCE DEFINITIONS  DEFINITION DE LA MAINTENANCE  FONCTION DE LA MAINTENANCE
  • 2. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI  MAINTENANCE PREVENTIVE: maintenance exécutée à des intervalles prédéterminés ou selon des critères prescrits et destinée à réduire la probabilité de défaillance ou la dégradation du fonctionnement d'un bien.  Maintenance systématique : maintenance préventive exécutée à des intervalles de temps préétablis ou selon un nombre défini d'unités d'usage mais sans contrôle préalable de l'état du bien.  Maintenance conditionnelle : maintenance préventive basée sur une surveillance du fonctionnement du bien et/ou des paramètres significatifs de ce fonctionnement intégrant les actions qui en découlent.  MAINTENANCE CORRECTIVE: maintenance exécutée après détection d'une panne et destinée à remettre un bien dans un état dans lequel il peut accomplir une fonction requise. Si l’intervention doit être immédiate, la maintenance corrective sera qualifiée d’urgence. Si au contraire l’intervention peut être reportée on parlera de maintenance corrective différée. FONCTION MAINTENANCE FICHE DE COURS 2 /6 TYPES DE MAINTENANCE Selon que l’activité de maintenance ait lieu avant ou après la défaillance d’un bien, c'est-à-dire la cessation de son aptitude à accomplir une fonction requise et correspondant à un état de panne, on distingue :  la maintenance PREVENTIVE effectuée avant la défaillance du bien,  la maintenance CORRECTIVE effectuée après la défaillance du bien. Etat de fonctionnement Etat de panne Défaillance MAINTENANCE PREVENTIVE MAINTENANCE CORRECTIVE Temps MAINTENANCE AVANT DEFAILLANCE MAINTENANCE APRES DEFAILLANCE Etat du bien MAINTENANCE MAINTENANCE PREVENTIVE SYSTEMATIQUECONDITIONNELLE MAINTENANCE corrective AVANT DEFAILLANCE APRES DEFAILLANCE Selon un échéancier, continu ou à la demande Selon un échéancier Différée D'urgence
  • 3. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI FONCTION MAINTENANCE FICHE DE COURS 3 /6 Temps Etat du bien 0 1 Intervention à périodicité constante Temps Surveillance du fonctionnement du bien Mesures à intervalles réguliers, à la demande ou continues Evolution significative entraînant l'intervention Temps Etat du bien 0 1 Dépannage Défaillance Réparation Fonctionnement provisoire Temps Paramètre significatif de l'état de dégradation du bien Mesures à intervalles réguliers ou continues Analyse de la tendance Seuil limite Intervention à programmer avant cette date 1 : Etat de fonctionnement 0 : état d’arrêt Paramètre significatif de l'état de dégradation du bien 1 : Etat de fonctionnement 0 : état de panne  MAINTENANCE PREVENTIVE MAINTENANCE SYSTEMATIQUE Maintenance préventive effectuée selon un échéancier basé sur le temps ou à partir d'un nombre prédéterminé d'unités d'usage. Le bien ne fait pas l'objet de contrôles préalables. Exemple: vidanges sur compresseurs, changement systématique de roulements de laminoirs.  MAINTENANCE CONDITIONNELLE Maintenance préventive basée sur la surveillance du fonctionnement du bien et/ou d'un paramètre significatif de l'état de dégradation du bien. La surveillance du fonctionnement et des paramètres peut être exécutée selon un calendrier, ou à la demande ou de façon continue. Exemple: surveillance du bruit et des vibrations d'un équipement. Analyses d'huile et mesures thermographiques.  MAINTENANCE PREVISIONNELLE Maintenance conditionnelle exécutée en suivant les prévisions extrapolées de l'analyse et de l'évaluation de paramètres significatifs de la dégradation du bien. L'analyse de la tendance de l'évolution du paramètre, permet en fonction d'une valeur limite du paramètre à ne pas dépasser (seuil limite) de programmer l'intervention. Exemple : suivi vibratoire sur roulements de broches de centres d'usinage.  MAINTENANCE CORRECTIVE Maintenance exécutée après détection d'une panne suite à la défaillance du bien. La maintenance corrective peut être: - d'urgence : exécutée sans délai après détection d'une panne afin d'éviter des conséquences inacceptables. - différée: qui n'est pas exécutée immédiatement après la détection d'une panne, mais est retardée en accord avec des règles de maintenance données. La maintenance corrective peut donner lieu à une action de dépannage permettant au bien de continuer de fonctionner ou à une réparation.
  • 4. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI NATURE DE L'ACTIVITÉ EXEMPLE D’ACTIVITÉ  INSPECTION Contrôle de conformité réalisé en mesurant, observant, testant ou calibrant les caractéristiques significatives d'un bien. Vérifier à l’aide d’un wattmètre que la puissance du moteur de broche des tours à commande numérique est comprise entre 15 et 16 kW.  SURVEILLANCE DE FONCTIONNEMENT Activité exécutée manuellement ou automatiquement ayant pour objet d'observer l'état réel d'un bien. Mesure du niveau de vibrations broche :  vitesse (10-1000 Hz)  accélération (2-20 kHz)  ESSAI DE CONFORMITÉ Essai destiné à montrer si une caractéristique ou une propriété d'un bien est, ou non, conforme aux spécificités nominales. Contrôler les arrêts d'urgence et les capots de sécurité.  ESSAI DE FONCTIONNEMENT Actions menées après une action de maintenance pour vérifier que le bien est capable d'accomplir la fonction requise. Contrôler l'effort de serrage du moule suite au changement du vérin hydraulique.  MAINTENANCE DE ROUTINE Activités élémentaires de maintenance régulières ou répétitives qui ne requièrent généralement pas de qualifications, autorisation(s) ou d'outils spéciaux.  Surveiller fuite d’huile et fuite air comprimé par l’opérateur à la fin de chaque journée  Surveiller l’état mécanique des pinces de robots par le technicien de maintenance 1 fois /semaine  Contrôler les fixations des carters  RÉVISION Ensemble complet d'examens et d'actions réalisés afin de maintenir le niveau requis de disponibilité et de sécurité. Révision annuelle des tours CN :  vérification du jeu des vis à billes  vérification du jeu des glissières  nettoyage et graissage des pignons et des crémaillères  contrôle des sécurités  RECONSTRUCTION Action suivant le démontage d'un bien et la réparation ou le remplacement des composants qui approchent de la fin de leur durée de vie utile et/ou devraient être systématiquement remplacés.  Remplacement des colonnes de guidage et des paliers lisses d’une presse  rectification d’un banc de tour  Soudage de renforts sur le bâti  Usinage des portées du plateau tournant  Contrôle de la géométrie  AMÉLIORATION Ensemble des mesures techniques, administratives et de gestion, destinées à améliorer la sûreté de fonctionnement* d'un bien sans changer sa fonction requise.  Changement de la technologie hydraulique tout ou rien par de l’hydraulique proportionnelle  Remplacement d’une commande numérique par un plus récente  MODIFICATION Ensemble des mesures techniques, administratives et de gestion, destinées à changer la fonction d'un bien. Changer le vérin pneumatique par un vérin hydraulique de plus grande course et permettant d'obtenir un effort de compression plus grand. *Sûreté de fonctionnement Ensemble des propriétés qui décrivent la disponibilité et les facteurs qui la conditionnent : fiabilité maintenabilité et logistique de maintenance. FONCTION MAINTENANCE FICHE DE COURS 4 /6 ACTIVITES DE MAINTENANCE
  • 5. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI FONCTION MAINTENANCE FICHE DE COURS 5 /6  ACTIVITES DE MAINTENANCE CORRECTIVE DEFAILLANCE Cessation de l’aptitude d’un bien à accomplir une fonction requise. Après l'apparition d'une défaillance, le bien est en panne. Exemple 1 : Effort de poussée axiale trop faible conduisant à un mauvais emboutissage des pièces. Exemple 2 : Mise en énergie impossible. LOCALISATION DE PANNE Actions menées en vue d'identifier à quel niveau d'arborescence du bien en panne se situe le fait générateur de panne. Exemple 1 : Limiteur de pression régulant la pression du vérin de poussée axiale. Exemple 2 : Détecteur d’un capot de sécurité défaillant. Exemple 1 : Le ressort de tarage étant usé et sa raideur donc diminuée, la pression requise n’est pas atteinte. Exemple 2 : Choc du à une mauvaise manipulation DEPANNAGE Actions physiques exécutées pour permettre à un bien en panne d'accomplir sa fonction requise pendant une durée limitée jusqu'à ce que la réparation soit exécutée. Exemple 1 : Ajout de rondelles permettant de pré contraindre le ressort. Exemple 2 : Shunt du détecteur (tous les détecteurs de sécurité étant doublés, la sécurité est tout de même assurée) Le détecteur devra être changé au plus tôt. REPARATION Actions physiques exécutées pour rétablir la fonction requise d'un bien en panne. Exemple 1 : Changement du ressort de tarage du limiteur de pression et étalonnage de celui- ci Exemple 2 : Echange standard du détecteur PANNE Etat d'un bien inapte à accomplir une fonction requise, excluant l'inaptitude due à la maintenance préventive ou à d'autres actions programmées ou à un manque de ressources extérieures. DETECTION DE PANNE Constat de l'inaptitude du bien à accomplir une fonction requise. ANALYSE DE DEFAILLANCE Examen logique et systématique d'un bien qui a eu une défaillance afin d'identifier et d'analyser le mécanisme de défaillance, la cause de la défaillance et ses conséquences Ne sont pas considérés comme états de panne, le manque d'alimentation en énergie, en matière d'œuvre, le manque de personnel de production DIAGNOSTIC DE PANNE Actions menées pour la détection de la panne, sa localisation et l'identification de la cause.
  • 6. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI FONCTION MAINTENANCE FICHE DE COURS 6 /6 ECHELONS ET NIVEAUX DE MAINTENANCE Position au sein d'une organisation, où des niveaux de maintenance spécifiés sont effectués sur un bien. L'échelon de maintenance est caractérisé par la compétence du personnel, les moyens disponibles, la localisation de l’activité de maintenance. Exemple : Echelon QUALIFICATION MOYENS LOCALISATION 1 Exploitant du bien Sans outillage particulier Ligne de production 2 Technicien ou exploitant du bien après formation Outillage standard Ligne de production 3 Technicien spécialisé Outillage et appareils de mesure standard Ligne de production ou atelier de maintenance 4 Equipe technique spécialisée Outillage et appareils de mesure spécifiques Entreprise extérieure Les niveaux de maintenance sont caractérisés par la complexité des tâches de maintenance.  PREMIER NIVEAU Réglages simples prévus par le constructeur ou le service de maintenance, au moyen d’éléments accessibles sans aucun démontage ou ouverture de l’équipement.  DEUXIEME NIVEAU Dépannages par échange standard des éléments prévus à cet effet et opérations mineures de maintenance préventive.  TROISIEME NIVEAU Identification et diagnostic de pannes suivis éventuellement : - d’échanges de constituants - de réparations mécaniques mineures - de réglage et réétalonnage général des mesureurs.  QUATRIEME NIVEAU Travaux importants de maintenance corrective ou préventive à l’exception de la rénovation et de la reconstruction.  CINQUIEME NIVEAU Travaux de rénovation de reconstruction ou de réparation importante. Exemples : NIVEAU NATURE DE L’INTERVENTION 1  Echange de fusibles, voyants  Dégagement d’un produit défectueux après mise en sécurité de l’équipement 2  Graissage des paliers d’une machine  Contrôle du bon fonctionnement d’un four de traitements thermiques  Remplacement d’une électrovanne sur un système de serrage de pièce 3  Remplacement d’une bobine de contacteur à la suite d’une surtension  Réétalonnage d’un manomètre donnant des informations de pression erronées  Remplacement d’un clavette cisaillée nécessitant un réajustage 4  Révision générale d’un compresseur  Démontage, réparation, remontage et réglage d’un treuil de levage  Remplacement du coffret d’équipement électrique de démarrage d’une machine 5  Révision générale de la chaufferie d’une usine  Amélioration du degré d’automatisation d’une ligne de conditionnement  Réparation d’un engin de levage portuaire suite à une tempête  ECHELONS DE MAINTENANCE  NIVEAUX DE MAINTENANCE
  • 7. CITE SCOLAIRE COLBERT CROS METHODES DE MAINTENANCE BAC PRO MEI FONCTION MAINTENANCE FICHE DE COURS 6 /6 ECHELONS ET NIVEAUX DE MAINTENANCE Position au sein d'une organisation, où des niveaux de maintenance spécifiés sont effectués sur un bien. L'échelon de maintenance est caractérisé par la compétence du personnel, les moyens disponibles, la localisation de l’activité de maintenance. Exemple : Echelon QUALIFICATION MOYENS LOCALISATION 1 Exploitant du bien Sans outillage particulier Ligne de production 2 Technicien ou exploitant du bien après formation Outillage standard Ligne de production 3 Technicien spécialisé Outillage et appareils de mesure standard Ligne de production ou atelier de maintenance 4 Equipe technique spécialisée Outillage et appareils de mesure spécifiques Entreprise extérieure Les niveaux de maintenance sont caractérisés par la complexité des tâches de maintenance.  PREMIER NIVEAU Réglages simples prévus par le constructeur ou le service de maintenance, au moyen d’éléments accessibles sans aucun démontage ou ouverture de l’équipement.  DEUXIEME NIVEAU Dépannages par échange standard des éléments prévus à cet effet et opérations mineures de maintenance préventive.  TROISIEME NIVEAU Identification et diagnostic de pannes suivis éventuellement : - d’échanges de constituants - de réparations mécaniques mineures - de réglage et réétalonnage général des mesureurs.  QUATRIEME NIVEAU Travaux importants de maintenance corrective ou préventive à l’exception de la rénovation et de la reconstruction.  CINQUIEME NIVEAU Travaux de rénovation de reconstruction ou de réparation importante. Exemples : NIVEAU NATURE DE L’INTERVENTION 1  Echange de fusibles, voyants  Dégagement d’un produit défectueux après mise en sécurité de l’équipement 2  Graissage des paliers d’une machine  Contrôle du bon fonctionnement d’un four de traitements thermiques  Remplacement d’une électrovanne sur un système de serrage de pièce 3  Remplacement d’une bobine de contacteur à la suite d’une surtension  Réétalonnage d’un manomètre donnant des informations de pression erronées  Remplacement d’un clavette cisaillée nécessitant un réajustage 4  Révision générale d’un compresseur  Démontage, réparation, remontage et réglage d’un treuil de levage  Remplacement du coffret d’équipement électrique de démarrage d’une machine 5  Révision générale de la chaufferie d’une usine  Amélioration du degré d’automatisation d’une ligne de conditionnement  Réparation d’un engin de levage portuaire suite à une tempête  ECHELONS DE MAINTENANCE  NIVEAUX DE MAINTENANCE
