Le document traite des technologies de l'information et de la communication, en se concentrant sur l'évolution des protocoles IP, notamment IPv4 et IPv6. Il explique la structure des adresses IP, les différents types d'adresses et les protocoles de routage comme RIP et RIPng. La conclusion souligne la compatibilité et les ajustements nécessaires pour le routage dans un environnement IPv6.

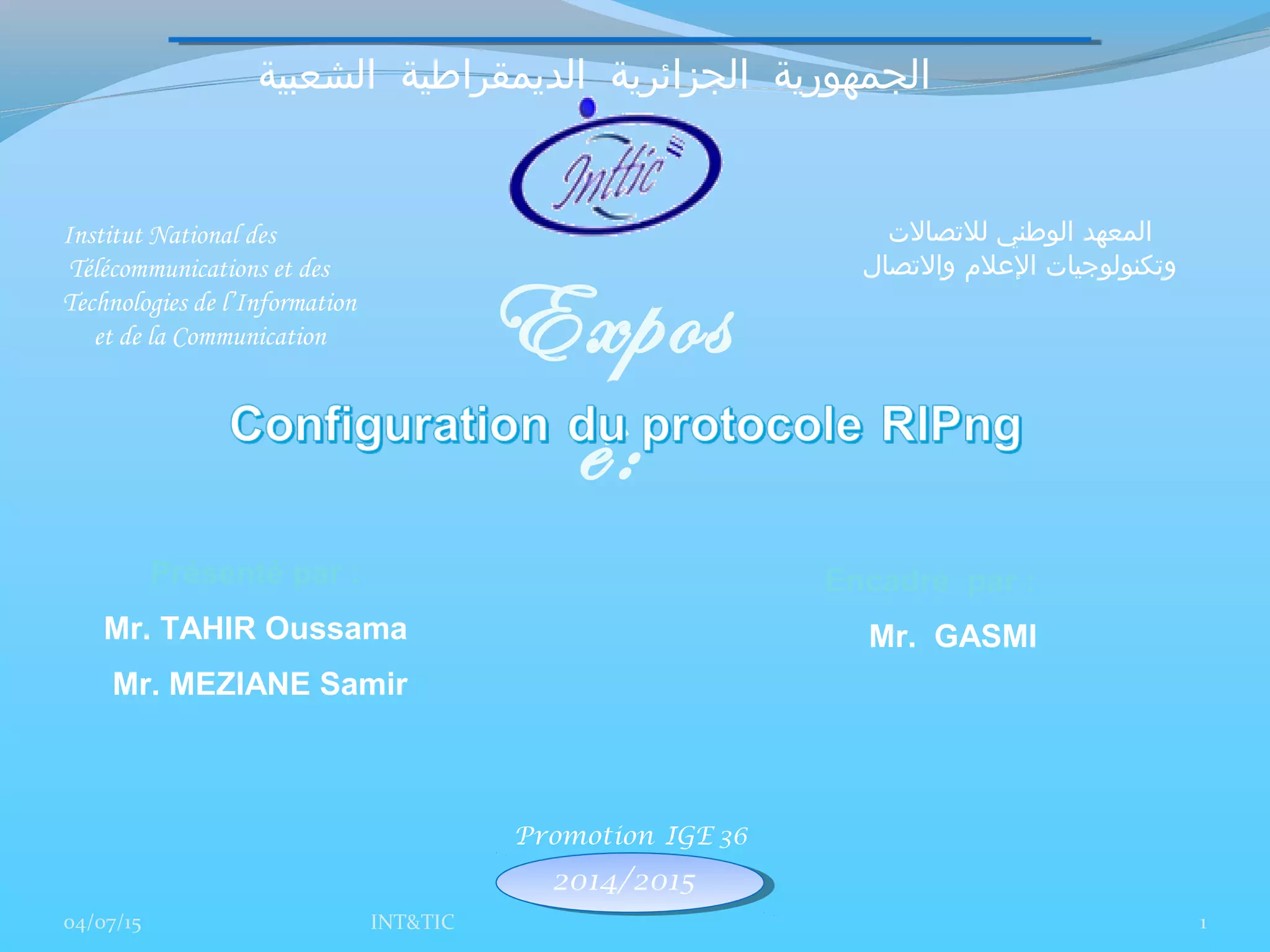

1. ‫الديم‬ ‫الجزائرية‬ ‫الجمهورية‬‫ق‬‫الشعبية‬ ‫راطية‬
Institut National des
Télécommunications et des
Technologies de l’Information
et de la Communication Expos
é:
Promotion IGE 36
2014/2015
Présenté par :
Mr. TAHIR Oussama
Mr. MEZIANE Samir
‫للتصالت‬ ‫الوطني‬ ‫المعهد‬
‫والتصال‬ ‫العلم‬ ‫وتكنولوجيات‬
04/07/15 1INT&TIC
Encadré par :
Mr. GASMI

2. 04/07/15 2INT&TIC

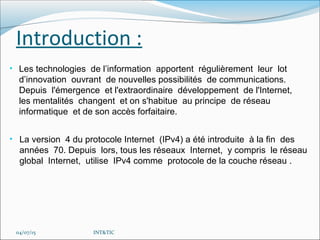

3. Introduction :
• Les technologies de l’information apportent régulièrement leur lot
d’innovation ouvrant de nouvelles possibilités de communications.
Depuis l'émergence et l'extraordinaire développement de l'Internet,
les mentalités changent et on s'habitue au principe de réseau
informatique et de son accès forfaitaire.
04/07/15 INT&TIC
• La version 4 du protocole Internet (IPv4) a été introduite à la fin des
années 70. Depuis lors, tous les réseaux Internet, y compris le réseau
global Internet, utilise IPv4 comme protocole de la couche réseau .

4. 04/07/15 4INT&TIC
ChapitreChapitre N°1N°1::

5. 04/07/15 5INT&TIC
1. Le format des adresses IP
• Les adresses IP sont composées de 4 octets. Par convention, on note ces
adresses sous forme de 4 nombres décimaux de 0 à 255 séparés par des
points.
• Le masque de réseau sert à séparer les parties réseau et hôte d'une
adresse.
• Chaque réseau possède une adresse particulière dite de diffusion.

6. 04/07/15 6INT&TIC
2. Les classes d'adresses
Classe A: Le premier octet a une valeur comprise entre 1 et 126 ; soit un bit de
poids fort égal à 0. Ce premier octet désigne le numéro de réseau et les 3
autres correspondent à l'adresse de l'hôte.
Classe B :Le premier octet a une valeur comprise entre 128 et 191 ; soit 2 bits
de poids fort égaux à 10. Les 2 premiers octets désignent le numéro de réseau
et les 2 autres correspondent à l'adresse de l'hôte.

7. 04/07/15 7INT&TIC
Classe D :Le premier octet a une valeur comprise entre 224 et 239 ; soit 3 bits de
poids fort égaux à 111. Il s'agit d'une zone d'adresses dédiées aux services de
multidiffusion vers des groupes d'hôtes
Classe C :Le premier octet a une valeur comprise entre 192 et 223 ; soit 3 bits de
poids fort égaux à 110. Les 3 premiers octets désignent le numéro de réseau et le
dernier correspond à l'adresse de l'hôte.

8. 04/07/15 8INT&TIC
Chapitre N°2:Chapitre N°2:

9. 04/07/15 9INT&TIC
Quelles améliorations?
L’adressage dans l’IPV6
• Adresse IPv6 est un groupes de 4 chiffres hexadécimaux séparés par « : »
ex : 8000:0000:0000:0000:0123:4567:89AB:CDEF
• :: représente un ou plusieurs groupes de 0000
ex : 8000::123:4567:89AB:CDEF

10. 04/07/15 10INT&TIC
Les différents types d’adresses IPV6
• Adresse UNICAST:
Un paquet envoyé à une adresse unicast va seulement l'interface qui a cette
adresse.
• Adresse MULTICAST:
Un paquet envoyé en anycast va à TOUTES ces interfaces.
Adresse ANYCAST:
Un paquet envoyé en anycast va à UNE des interfaces du groupe, celle qui
répond en premier pour le groupe.
Anycast sert à introduire de la redondance ou du partage de charge

11. 04/07/15 11INT&TIC
Chapitre N°2:Chapitre N°2:

12. 04/07/15 12INT&TIC
Introduction :
Un routeur est un équipement qui possède donc plusieurs interfaces. Il contient
des tables déterminant l’interface de sortie en fonction de l’adresse de destination
des paquets.
On distingue deux types de routage :
 Le routage statique (manuel)
 Le routage dynamique (automatique)
Les protocoles de routage sont classés en deux grandes familles :
 Routage à vecteur de distance (distance vector) : basés sur algorithme
de Bellman Ford.
 Routage à état de lien (link state) : basés sur algorithme de Dijkstra.

13. 04/07/15 13INT&TIC
• RIP: protocole d'information de routage est un protocole de routage IP de
type Vector Distance (à vecteur de distances)
• Il permet à chaque routeur de communiquer aux routeurs voisins la
métrique, c’est- à- dire la distance qui les sépare d'un réseau IP déterminé
quant au nombre de sauts ou « hops » en anglais.
• Pour chaque réseau IP connu, chaque routeur conserve l'adresse du
routeur voisin dont la métrique est la plus petite. Ces meilleures routes sont
diffusées toutes les 30 secondes.
• RIP utilise le protocole UDP pour transporter ses données. le port 520 est lui
réservé.

14. 04/07/15 14INT&TIC
RIPv1 :
RIP v1 est considéré comme un protocole IGP par classes (classful). RIP
v1 est un protocole à vecteur de distance qui diffuse intégralement sa table
de routage à chaque routeur voisin, à intervalles prédéfinis. L’intervalle
par défaut est de 30 secondes.
Format du message :

15. 04/07/15 15INT&TIC
RIPv2 :
RIPv2 est défini dans la RFC 2453. Cette version, développée en 1993, a été
conçue pour permettre au protocole de répondre aux contraintes des réseaux
actuels (découpages des réseaux IP en sous - réseaux, authentification par
mot de passe, …).
Format du message :

16. 04/07/15 16INT&TIC
RIPng est le premier protocole de routage dynamique proposé pour IPv6 (RFC
2080) RIPng est une simple extension à IPv6 du protocole RIPv2 d'IPv4. Il en
hérite les mêmes limitations d'utilisation (maximum de 15 sauts par exemple).
RIPng :
Format du message :

17. 04/07/15 17INT&TIC
Conclusion :
• Format d'un paquet RIPng, est très proche de celui des paquets du protocole
RIPv2. Seule la fonction d'authentification a disparu. Elle est en effet inutile
car RIPng peut s'appuyer sur les mécanismes de sécurité IPSec disponibles
en IPv6.
• Dans RIPv2, cette possibilité était indiquée dans chaque information de
routage. Vue la longueur des adresses IPv6.
• dans RIPng l'indication du prochain saut est valable pour toutes les routes
qui suivent jusqu'à la fin du paquet ou jusqu'à la prochaine entrée de ce type.
• Ainsi, bien que les adresses soient quatre fois plus grandes qu'en IPv4, la
taille des informations de routage est la même que dans RIPv2.

18. 04/07/15 18INT&TIC
