Le projet Smart Saint Sulpice vise à réduire la consommation énergétique de la commune en intégrant des technologies de télémesure et Internet des objets pour optimiser l'utilisation de six bâtiments communaux. Cette initiative s'inscrit dans une démarche participative et coopérative, cherchant à associer élus, citoyens et acteurs locaux tout en répondant aux enjeux de développement durable et de réduction des émissions de gaz à effet de serre. Les premières réalisations montrent un engagement politique fort envers la transition énergétique, avec des économies estimées de 20% sur la consommation d'énergie.

1. Mairie de Saint Sulpice la Forêt – Juillet 2017
Commune de Saint Sulpice la Forêt
www.saint-sulpice-la-foret.fr/
Yann Huaumé / Maire
Benoit Vagneur / 1er Adjoint
Smart Saint Sulpice
Télémesure et pilotage énergétique
des bâtiments communaux
Février 2016 à Juin 2017

2. Mairie de Saint Sulpice la Forêt – Juillet 2017
Agenda
• La démarche et méthodologie du projet
• La mise en œuvre
• Les premiers retours

3. Mairie de Saint Sulpice la Forêt – Juillet 2017
Le contexte de Saint Sulpice la Forêt
• Une commune de 1 500 habitants de Rennes Métropole : Pas de service dédié et un
budget sous contraintes fortes, une nécessité d’économies à court terme.
• Une facture énergétique en forte augmentation : 6 bâtiments représentent 80% de
la facture énergétique
• Mauvaise utilisation du chauffage : Peu ou pas de programmation des installations
de chauffage
• Pas d’information en temps réel : Rapport annuel de l’ALEC
• Comportement des utilisateurs : On oublie d’éteindre le chauffage, les lumières
après une réunion, pendant un week-end
• Grande hétérogénéité des bâtiments : Bâtiments construits entre 1805 et 2015
• Travaux d’isolation ou d’amélioration de l’efficacité énergétique : Pas d’indicateur
d’efficience des travaux à réaliser et retour sur investissement long
• Démarche participative et coopérative : Les solutions se construisent
26 x
Panneaux solaires
Perte de 6 mois de
production
3200€

4. Mairie de Saint Sulpice la Forêt – Juillet 2017
Signataire de la Convention des Maires pour le
climat et l’énergie
• 20% de réduction des émissions des gaz à effet de serre à
l’horizon 2020
• 40% de réduction des émissions des gaz à effet de serre à
l’horizon 2040
>>Mettre les économies et réductions Co2 à l’agenda de la
collectivité
>>> Un outil pour les PAE communaux (plans d’actions énergie)
>>> Un partage d’expérience avec d’autres territoires sur la
transition énergétique
Un engagement politique

5. Mairie de Saint Sulpice la Forêt – Juillet 2017
Des conditions favorables
• Des élus avec des compétences pluridisciplinaires
• Un éco système local riche - « territoire d’innovation »
• Une politique Métropolitaine favorable au développement du numérique et IOT (French Tech, Smart
City…)
• Un territoire qui soutien et accompagne les entreprises et Start-up
• Start-up et entreprises recherche des terrains d’expérimentations - grandeur réel - et de
communication
• Des Universités et de grandes écoles
• Un sujet d’Actualité
• Attente partagée de la Métropole d’être reconnue comme territoire d’innovation « Smart City »
• Une dynamique forte autour de IOT - smart city

6. Mairie de Saint Sulpice la Forêt – Juillet 2017

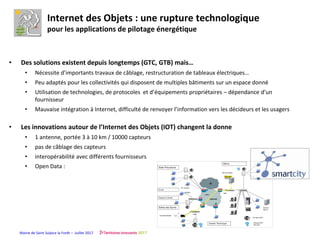

Internet des Objets : une rupture technologique
pour les applications de pilotage énergétique
• Des solutions existent depuis longtemps (GTC, GTB) mais…
• Nécessite d’importants travaux de câblage, restructuration de tableaux électriques…
• Peu adaptés pour les collectivités qui disposent de multiples bâtiments sur un espace donné
• Utilisation de technologies, de protocoles et d’équipements propriétaires – dépendance d’un
fournisseur
• Mauvaise intégration à Internet, difficulté de renvoyer l’information vers les décideurs et les usagers
• Les innovations autour de l’Internet des Objets (IOT) changent la donne
• 1 antenne, portée 3 à 10 km / 10000 capteurs
• pas de câblage des capteurs
• interopérabilité avec différents fournisseurs
• Open Data :

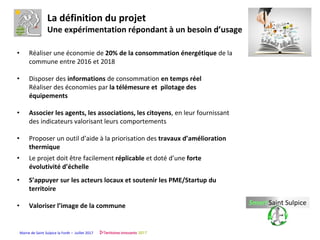

7. Mairie de Saint Sulpice la Forêt – Juillet 2017
• Réaliser une économie de 20% de la consommation énergétique de la
commune entre 2016 et 2018
• Disposer des informations de consommation en temps réel
Réaliser des économies par la télémesure et pilotage des
équipements
• Associer les agents, les associations, les citoyens, en leur fournissant
des indicateurs valorisant leurs comportements
• Proposer un outil d’aide à la priorisation des travaux d’amélioration
thermique
• Le projet doit être facilement réplicable et doté d’une forte
évolutivité d’échelle
• S’appuyer sur les acteurs locaux et soutenir les PME/Startup du
territoire
• Valoriser l’image de la commune
La définition du projet
Une expérimentation répondant à un besoin d’usage

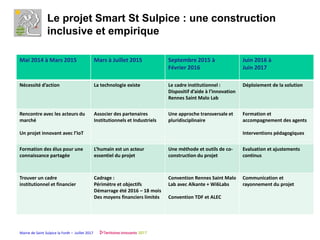

8. Mairie de Saint Sulpice la Forêt – Juillet 2017
Le projet Smart St Sulpice : une construction
inclusive et empirique
Mai 2014 à Mars 2015 Mars à Juillet 2015 Septembre 2015 à
Février 2016
Juin 2016 à
Juin 2017
Nécessité d’action La technologie existe Le cadre institutionnel :
Dispositif d’aide à l’innovation
Rennes Saint Malo Lab
Déploiement de la solution
Rencontre avec les acteurs du
marché
Un projet innovant avec l’IoT
Associer des partenaires
Institutionnels et Industriels
Une approche transversale et
pluridisciplinaire
Formation et
accompagnement des agents
Interventions pédagogiques
Formation des élus pour une
connaissance partagée
L’humain est un acteur
essentiel du projet
Une méthode et outils de co-
construction du projet
Evaluation et ajustements
continus
Trouver un cadre
institutionnel et financier
Cadrage :
Périmètre et objectifs
Démarrage été 2016 – 18 mois
Des moyens financiers limités
Convention Rennes Saint Malo
Lab avec Alkante + Wi6Labs
Convention TDF et ALEC
Communication et
rayonnement du projet

9. Mairie de Saint Sulpice la Forêt – Juillet 2017
Pilotage Projet
Capteurs / Network Server
Intégration
Plateforme IOT
Applications WEB
Applications Mobiles
Open API
SIG
Energéticien
Indicateurs avancés
Couverture radio
Points hauts
Datacenter
City of Saint Sulpice la Forêt Territory of Innovation process
Rennes St Malo Lab
Smart Saint Sulpice : des acteurs complémentaires

10. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice

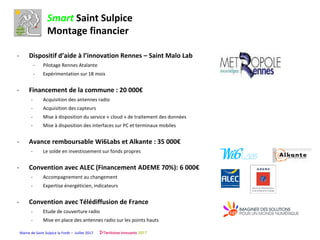

Montage financier
- Dispositif d’aide à l’innovation Rennes – Saint Malo Lab
- Pilotage Rennes Atalante
- Expérimentation sur 18 mois
- Financement de la commune : 20 000€
- Acquisition des antennes radio
- Acquisition des capteurs
- Mise à disposition du service « cloud » de traitement des données
- Mise à disposition des interfaces sur PC et terminaux mobiles
- Avance remboursable Wi6Labs et Alkante : 35 000€
- Le solde en investissement sur fonds propres
- Convention avec ALEC (Financement ADEME 70%): 6 000€
- Accompagnement au changement
- Expertise énergéticien, indicateurs
- Convention avec Télédiffusion de France
- Etude de couverture radio
- Mise en place des antennes radio sur les points hauts

11. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Passer du « dire » au « faire »

12. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice

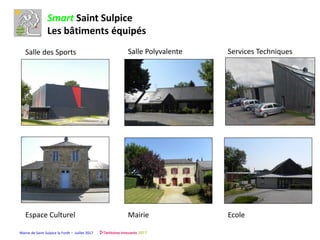

Les bâtiments équipés
Salle des Sports Salle Polyvalente Services Techniques
Espace Culturel Mairie Ecole

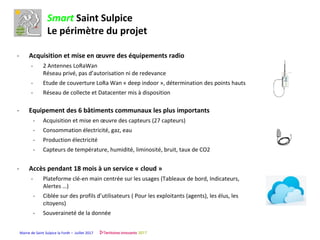

13. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Le périmètre du projet
- Acquisition et mise en œuvre des équipements radio
- 2 Antennes LoRaWan
Réseau privé, pas d’autorisation ni de redevance
- Etude de couverture LoRa Wan « deep indoor », détermination des points hauts
- Réseau de collecte et Datacenter mis à disposition
- Equipement des 6 bâtiments communaux les plus importants
- Acquisition et mise en œuvre des capteurs (27 capteurs)
- Consommation électricité, gaz, eau
- Production électricité
- Capteurs de température, humidité, liminosité, bruit, taux de CO2
- Accès pendant 18 mois à un service « cloud »
- Plateforme clé-en main centrée sur les usages (Tableaux de bord, Indicateurs,
Alertes …)
- Ciblée sur des profils d’utilisateurs ( Pour les exploitants (agents), les élus, les
citoyens)
- Souveraineté de la donnée

14. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Etude de couverture radio LoRaWan
Pas de couverture opérateur (zone grise)
Couverture de 100% des capteurs concernés en LoRa Wan « deep indoor »
Une antenne radio pour couvrir la commune ,
Une seconde pour les mécanismes de sécurité
2 km

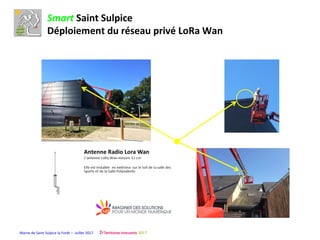

15. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Déploiement du réseau privé LoRa Wan

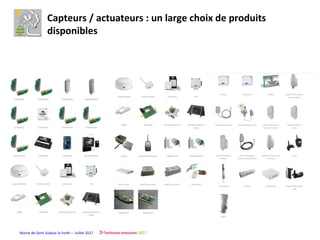

16. Mairie de Saint Sulpice la Forêt – Juillet 2017
Capteurs / actuateurs : un large choix de produits
disponibles

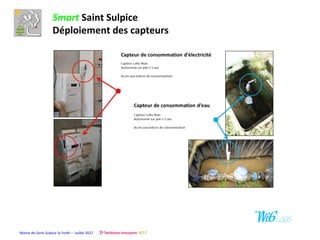

17. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Déploiement des capteurs

18. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice

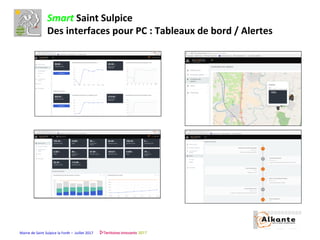

Des interfaces pour PC : Tableaux de bord / Alertes

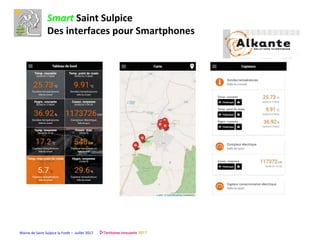

19. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Des interfaces pour Smartphones

20. Mairie de Saint Sulpice la Forêt – Juillet 2017

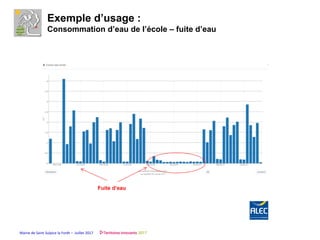

Exemple d’usage :
Consommation d’eau de l’école – fuite d’eau
Fuite d’eau

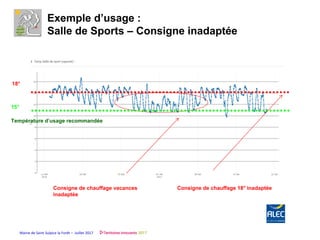

21. Mairie de Saint Sulpice la Forêt – Juillet 2017
Exemple d’usage :
Salle de Sports – Consigne inadaptée
Consigne de chauffage vacances
inadaptée
18°
15°
Consigne de chauffage 18° inadaptée
Température d’usage recommandée

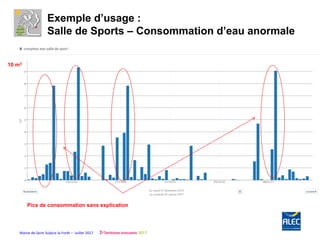

22. Mairie de Saint Sulpice la Forêt – Juillet 2017
Exemple d’usage :
Salle de Sports – Consommation d’eau anormale
Pics de consommation sans explication
10 m3

23. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice

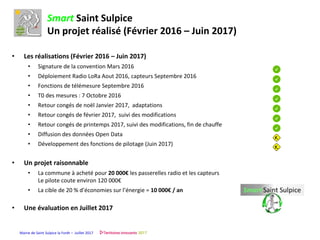

Un projet réalisé (Février 2016 – Juin 2017)
• Les réalisations (Février 2016 – Juin 2017)
• Signature de la convention Mars 2016
• Déploiement Radio LoRa Aout 2016, capteurs Septembre 2016
• Fonctions de télémesure Septembre 2016
• T0 des mesures : 7 Octobre 2016
• Retour congés de noël Janvier 2017, adaptations
• Retour congés de février 2017, suivi des modifications
• Retour congés de printemps 2017, suivi des modifications, fin de chauffe
• Diffusion des données Open Data
• Développement des fonctions de pilotage (Juin 2017)
• Un projet raisonnable
• La commune à acheté pour 20 000€ les passerelles radio et les capteurs
Le pilote coute environ 120 000€
• La cible de 20 % d’économies sur l’énergie = 10 000€ / an
• Une évaluation en Juillet 2017

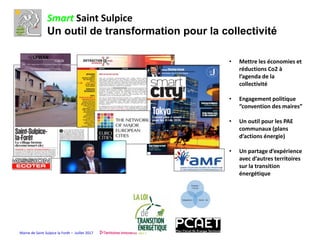

24. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Un outil de transformation pour la collectivité
• Mettre les économies et
réductions Co2 à
l’agenda de la
collectivité
• Engagement politique
“convention des maires”
• Un outil pour les PAE
communaux (plans
d’actions énergie)
• Un partage d’expérience
avec d’autres territoires
sur la transition
énergétique

25. Mairie de Saint Sulpice la Forêt – Juillet 2017

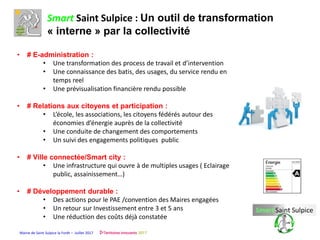

Smart Saint Sulpice : Un outil de transformation
« interne » par la collectivité
• # E-administration :
• Une transformation des process de travail et d’intervention
• Une connaissance des batis, des usages, du service rendu en
temps reel
• Une prévisualisation financière rendu possible
• # Relations aux citoyens et participation :
• L’école, les associations, les citoyens fédérés autour des
économies d’énergie auprès de la collectivité
• Une conduite de changement des comportements
• Un suivi des engagements politiques public
• # Ville connectée/Smart city :
• Une infrastructure qui ouvre à de multiples usages ( Eclairage
public, assainissement…)
• # Développement durable :
• Des actions pour le PAE /convention des Maires engagées
• Un retour sur Investissement entre 3 et 5 ans
• Une réduction des coûts déjà constatée

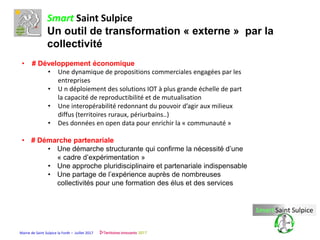

26. Mairie de Saint Sulpice la Forêt – Juillet 2017
Smart Saint Sulpice
Un outil de transformation « externe » par la
collectivité
• # Développement économique
• Une dynamique de propositions commerciales engagées par les
entreprises
• U n déploiement des solutions IOT à plus grande échelle de part
la capacité de reproductibilité et de mutualisation
• Une interopérabilité redonnant du pouvoir d’agir aux milieux
diffus (territoires ruraux, périurbains..)
• Des données en open data pour enrichir la « communauté »
• # Démarche partenariale
• Une démarche structurante qui confirme la nécessité d’une
« cadre d’expérimentation »
• Une approche pluridisciplinaire et partenariale indispensable
• Une partage de l’expérience auprès de nombreuses
collectivités pour une formation des élus et des services

27. Mairie de Saint Sulpice la Forêt – Juillet 2017
Plus d’informations
Questions ?
Yann Huaumé – Maire
Benoit Vagneur – 1er Adjoint
smartsaintsulpice@saint-sulpice-la-foret.fr
www.saint-sulpice-la-foret.fr/smartsaintsulpice
