Théo inf

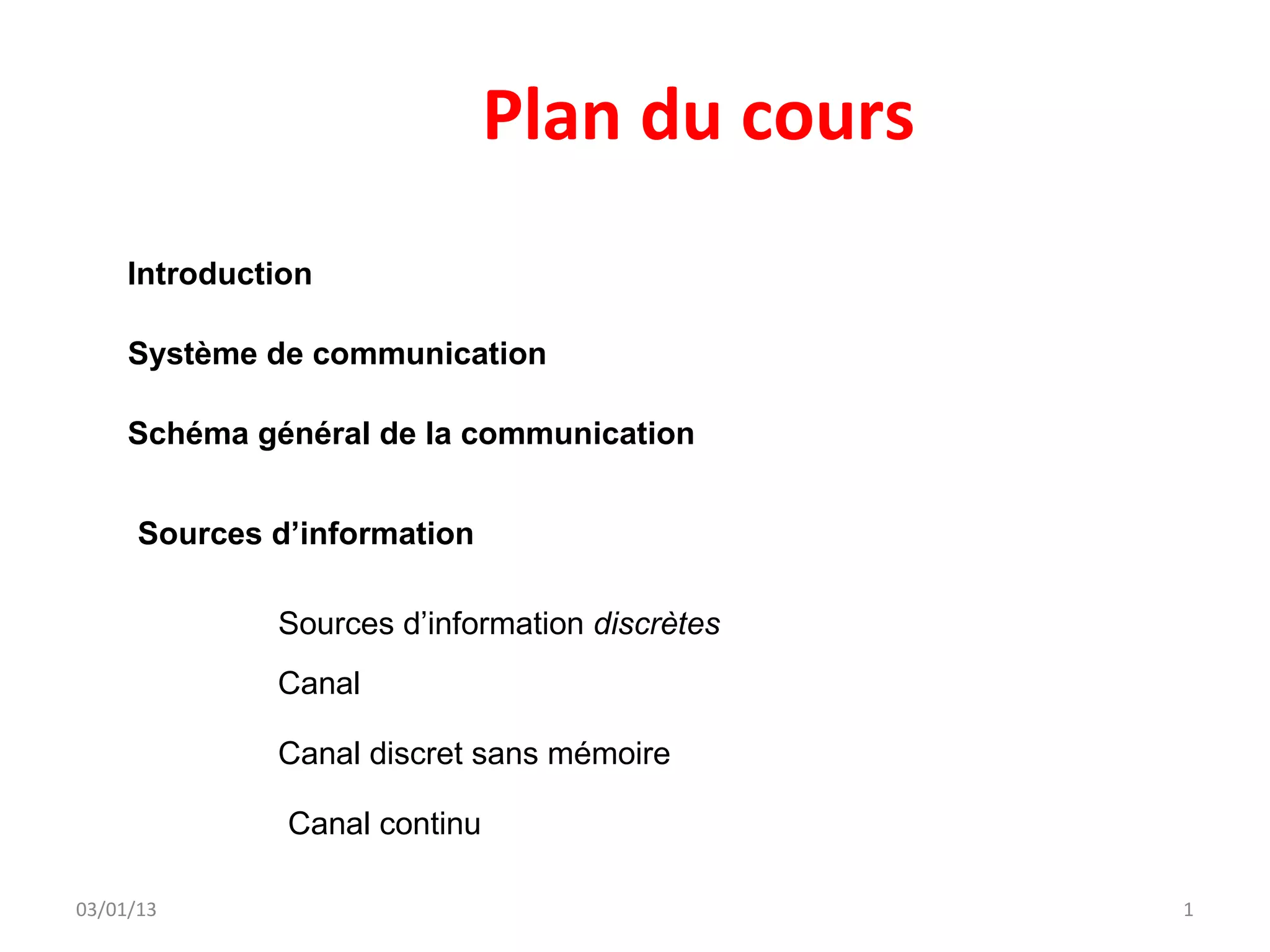

Plan du cours
Introduction

Système de communication

Schéma général de la communication

Sources d’information

Sources d’information discrètes
Canal

Canal discret sans mémoire

Canal continu

03/01/13 1

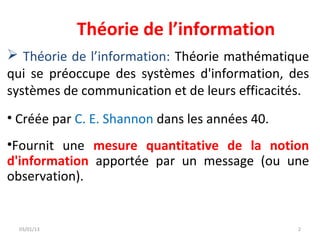

Théorie de l’information
 Théorie de l’information: Théorie mathématique
qui se préoccupe des systèmes d'information, des
systèmes de communication et de leurs efficacités.
• Créée par C. E. Shannon dans les années 40.
•Fournit une mesure quantitative de la notion
d'information apportée par un message (ou une
observation).

03/01/13 2

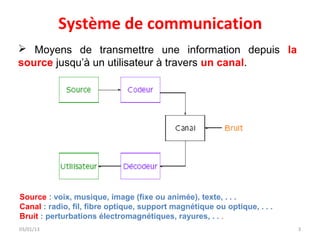

 Moyens de transmettre une information depuis la
source jusqu’à un utilisateur à travers un canal.

Source : voix, musique, image (fixe ou animée), texte, . . .
Canal : radio, fil, fibre optique, support magnétique ou optique, . . .
Bruit : perturbations électromagnétiques, rayures, . . .
03/01/13 3


03/01/13 4

Théorie de l'information
 La transmission peut se faire dans l’espace ou
dans le temps.
Codeur: Ensemble des opérations effectuées sur la
sortie de la source avant la transmission. Ces
opérations peuvent être par exemple:
•la modulation, la compression, le brouillage, l’ajout de
redondance, la cryptographie
Le décodeur doit être capable, à partir de la sortie
du canal, de restituer de façon acceptable
l’information fournie par la source.
03/01/13 5

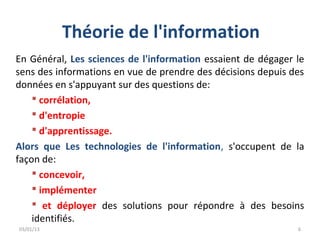

En Général, Les sciences de l'information essaient de dégager le
sens des informations en vue de prendre des décisions depuis des
données en s'appuyant sur des questions de:
 corrélation,
 d'entropie
 d'apprentissage.
Alors que Les technologies de l'information, s'occupent de la
façon de:
 concevoir,
 implémenter
 et déployer des solutions pour répondre à des besoins
identifiés.
03/01/13 6

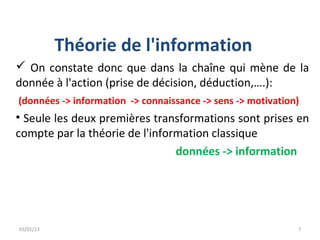

 On constate donc que dans la chaîne qui mène de la
donnée à l'action (prise de décision, déduction,….):
(données -> information -> connaissance -> sens -> motivation)
• Seule les deux premières transformations sont prises en
compte par la théorie de l'information classique
données -> information

03/01/13 7

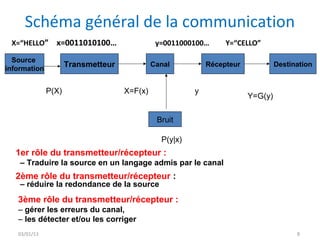

Schéma général de la communication
X=“HELLO” x=0011010100… y=0011000100… Y=“CELLO”

Source
information
Transmetteur Canal Récepteur Destination

P(X) X=F(x) y
Y=G(y)

Bruit

P(y|x)
1er rôle du transmetteur/récepteur :
– Traduire la source en un langage admis par le canal
2ème rôle du transmetteur/récepteur :
– réduire la redondance de la source
3ème rôle du transmetteur/récepteur :
– gérer les erreurs du canal,
– les détecter et/ou les corriger
03/01/13 8

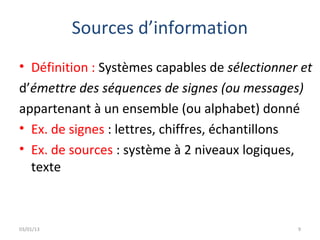

Sources d’information
• Définition : Systèmes capables de sélectionner et
d’émettre des séquences de signes (ou messages)
appartenant à un ensemble (ou alphabet) donné
• Ex. de signes : lettres, chiffres, échantillons
• Ex. de sources : système à 2 niveaux logiques,
texte

03/01/13 9

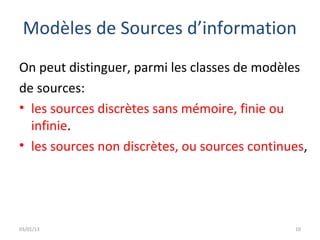

Modèles de Sources d’information
On peut distinguer, parmi les classes de modèles
de sources:
• les sources discrètes sans mémoire, finie ou
infinie.
• les sources non discrètes, ou sources continues,

03/01/13 10

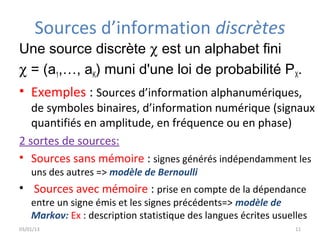

Sources d’information discrètes
Une source discrète χ est un alphabet fini
χ = (a1,…, aK) muni d'une loi de probabilité PX.
• Exemples : Sources d’information alphanumériques,
de symboles binaires, d’information numérique (signaux
quantifiés en amplitude, en fréquence ou en phase)
2 sortes de sources:
• Sources sans mémoire : signes générés indépendamment les
uns des autres => modèle de Bernoulli
• Sources avec mémoire : prise en compte de la dépendance
entre un signe émis et les signes précédents=> modèle de
Markov: Ex : description statistique des langues écrites usuelles
03/01/13 11

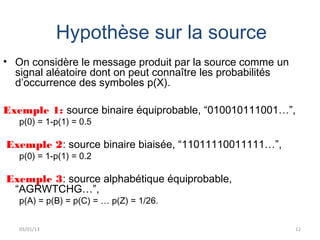

Hypothèse sur la source
• On considère le message produit par la source comme un
signal aléatoire dont on peut connaître les probabilités
d’occurrence des symboles p(X).

Exemple 1: source binaire équiprobable, “010010111001…”,
p(0) = 1-p(1) = 0.5

Exemple 2: source binaire biaisée, “11011110011111…”,
p(0) = 1-p(1) = 0.2

Exemple 3: source alphabétique équiprobable,
“AGRWTCHG…”,
p(A) = p(B) = p(C) = … p(Z) = 1/26.

03/01/13 12

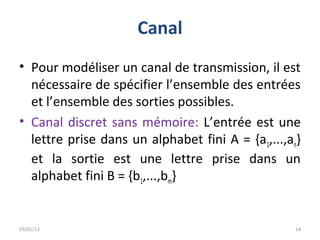

Canal
• Pour modéliser un canal de transmission, il est
nécessaire de spécifier l’ensemble des entrées
et l’ensemble des sorties possibles.
• Canal discret sans mémoire: L’entrée est une
lettre prise dans un alphabet fini A = {a1,...,an}
et la sortie est une lettre prise dans un
alphabet fini B = {b1,...,bm}

03/01/13 14

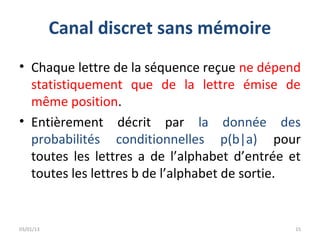

Canal discret sans mémoire
• Chaque lettre de la séquence reçue ne dépend
statistiquement que de la lettre émise de
même position.
• Entièrement décrit par la donnée des
probabilités conditionnelles p(b|a) pour
toutes les lettres a de l’alphabet d’entrée et
toutes les lettres b de l’alphabet de sortie.

03/01/13 15

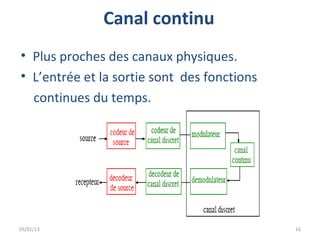

Canal continu
• Plus proches des canaux physiques.
• L’entrée et la sortie sont des fonctions
continues du temps.

03/01/13 16

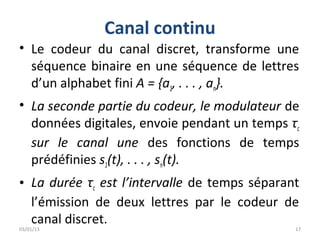

Canal continu
• Le codeur du canal discret, transforme une
séquence binaire en une séquence de lettres
d’un alphabet fini A = {a1, . . . , an}.
• La seconde partie du codeur, le modulateur de
données digitales, envoie pendant un temps τc
sur le canal une des fonctions de temps
prédéfinies s1(t), . . . , sn(t).
• La durée τc est l’intervalle de temps séparant
l’émission de deux lettres par le codeur de
canal discret.
03/01/13 17

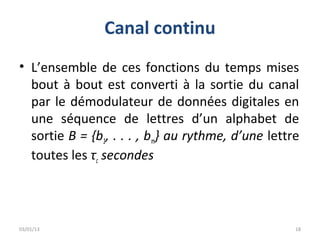

Canal continu
• L’ensemble de ces fonctions du temps mises
bout à bout est converti à la sortie du canal
par le démodulateur de données digitales en
une séquence de lettres d’un alphabet de
sortie B = {b1, . . . , bm} au rythme, d’une lettre
toutes les τc secondes

03/01/13 18

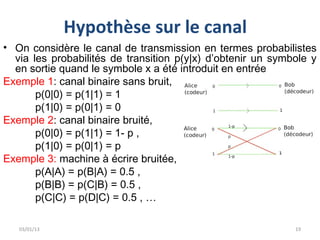

Hypothèse sur le canal
• On considère le canal de transmission en termes probabilistes
via les probabilités de transition p(y|x) d’obtenir un symbole y
en sortie quand le symbole x a été introduit en entrée
Exemple 1: canal binaire sans bruit,
p(0|0) = p(1|1) = 1
p(1|0) = p(0|1) = 0
Exemple 2: canal binaire bruité,
p(0|0) = p(1|1) = 1- p ,
p(1|0) = p(0|1) = p
Exemple 3: machine à écrire bruitée,
p(A|A) = p(B|A) = 0.5 ,
p(B|B) = p(C|B) = 0.5 ,
p(C|C) = p(D|C) = 0.5 , …

03/01/13 19

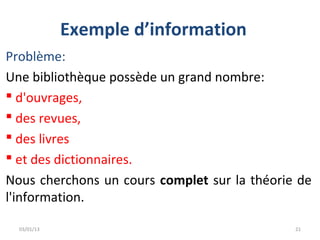

Exemple d’information
Problème:
Une bibliothèque possède un grand nombre:
 d'ouvrages,
 des revues,
 des livres
 et des dictionnaires.
Nous cherchons un cours complet sur la théorie de
l'information.

03/01/13 21

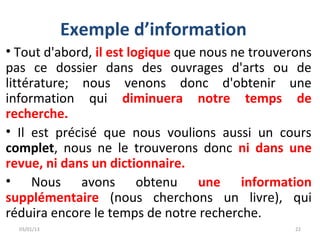

Exemple d’information
• Tout d'abord, il est logique que nous ne trouverons
pas ce dossier dans des ouvrages d'arts ou de
littérature; nous venons donc d'obtenir une
information qui diminuera notre temps de
recherche.
• Il est précisé que nous voulions aussi un cours
complet, nous ne le trouverons donc ni dans une
revue, ni dans un dictionnaire.
• Nous avons obtenu une information
supplémentaire (nous cherchons un livre), qui
réduira encore le temps de notre recherche.
03/01/13 22

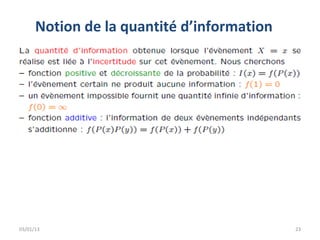

Notion de la quantité d’information

03/01/13 23


03/01/13 24

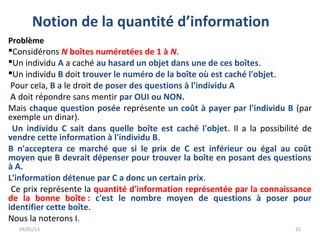

Problème
Considérons N boîtes numérotées de 1 à N.
Un individu A a caché au hasard un objet dans une de ces boîtes.
Un individu B doit trouver le numéro de la boîte où est caché l'objet.
Pour cela, B a le droit de poser des questions à l'individu A
A doit répondre sans mentir par OUI ou NON.
Mais chaque question posée représente un coût à payer par l'individu B (par
exemple un dinar).
Un individu C sait dans quelle boîte est caché l'objet. Il a la possibilité de
vendre cette information à l'individu B.
B n'acceptera ce marché que si le prix de C est inférieur ou égal au coût
moyen que B devrait dépenser pour trouver la boîte en posant des questions
à A.
L'information détenue par C a donc un certain prix.
Ce prix représente la quantité d'information représentée par la connaissance
de la bonne boîte : c'est le nombre moyen de questions à poser pour
identifier cette boîte.
Nous la noterons I.
03/01/13 25

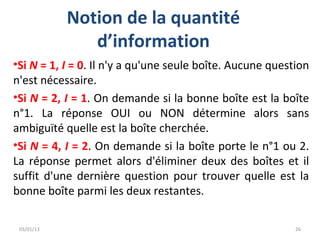

Notion de la quantité
d’information
•Si N = 1, I = 0. Il n'y a qu'une seule boîte. Aucune question
n'est nécessaire.
•Si N = 2, I = 1. On demande si la bonne boîte est la boîte
n°1. La réponse OUI ou NON détermine alors sans
ambiguïté quelle est la boîte cherchée.
•Si N = 4, I = 2. On demande si la boîte porte le n°1 ou 2.
La réponse permet alors d'éliminer deux des boîtes et il
suffit d'une dernière question pour trouver quelle est la
bonne boîte parmi les deux restantes.

03/01/13 26

d’information

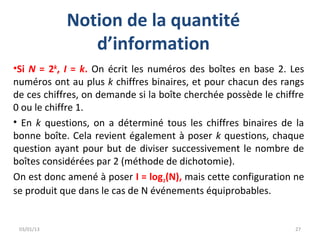

•Si N = 2k, I = k. On écrit les numéros des boîtes en base 2. Les
numéros ont au plus k chiffres binaires, et pour chacun des rangs
de ces chiffres, on demande si la boîte cherchée possède le chiffre
0 ou le chiffre 1.
• En k questions, on a déterminé tous les chiffres binaires de la
bonne boîte. Cela revient également à poser k questions, chaque
question ayant pour but de diviser successivement le nombre de
boîtes considérées par 2 (méthode de dichotomie).
On est donc amené à poser I = log2(N), mais cette configuration ne
se produit que dans le cas de N événements équiprobables.

03/01/13 27

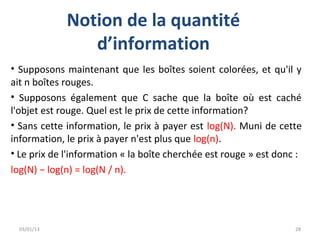

d’information
• Supposons maintenant que les boîtes soient colorées, et qu'il y
ait n boîtes rouges.
• Supposons également que C sache que la boîte où est caché
l'objet est rouge. Quel est le prix de cette information?
• Sans cette information, le prix à payer est log(N). Muni de cette
information, le prix à payer n'est plus que log(n).
• Le prix de l'information « la boîte cherchée est rouge » est donc :
log(N) − log(n) = log(N / n).

03/01/13 28

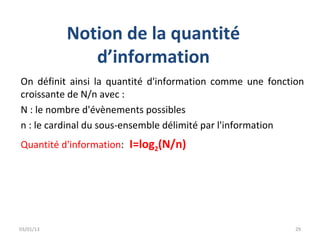

d’information
On définit ainsi la quantité d'information comme une fonction
croissante de N/n avec :
N : le nombre d'évènements possibles
n : le cardinal du sous-ensemble délimité par l'information
Quantité d'information: I=log2(N/n)

03/01/13 29

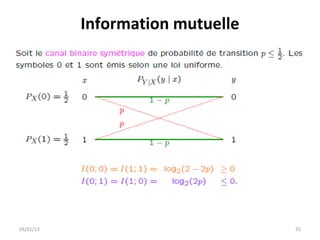

Information mutuelle

03/01/13 31

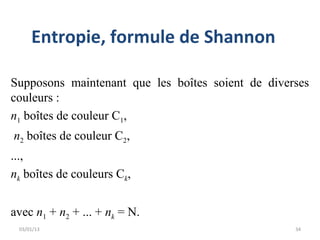

Entropie, formule de Shannon

Supposons maintenant que les boîtes soient de diverses
couleurs :
n1 boîtes de couleur C1,
n2 boîtes de couleur C2,
...,
nk boîtes de couleurs Ck,

avec n1 + n2 + ... + nk = N.
03/01/13 34

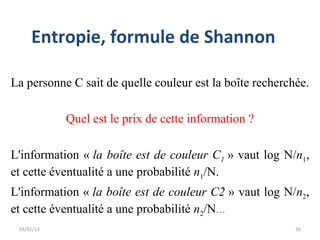

La personne C sait de quelle couleur est la boîte recherchée.

Quel est le prix de cette information ?

L'information « la boîte est de couleur C1 » vaut log N/n1,
et cette éventualité a une probabilité n1/N.
L'information « la boîte est de couleur C2 » vaut log N/n2,
et cette éventualité a une probabilité n2/N...
03/01/13 35

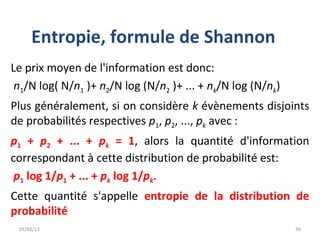

Le prix moyen de l'information est donc:
n1/N log( N/n1 )+ n2/N log (N/n2 )+ ... + nk/N log (N/nk)
Plus généralement, si on considère k évènements disjoints
de probabilités respectives p1, p2, ..., pk avec :
p1 + p2 + ... + pk = 1, alors la quantité d'information
correspondant à cette distribution de probabilité est:
p1 log 1/p1 + ... + pk log 1/pk.
Cette quantité s'appelle entropie de la distribution de
probabilité
01/03/13 36

L’entropie permet donc de mesurer la
quantité d'information moyenne d'un
ensemble d'évènements (en particulier de
messages) et de mesurer son incertitude.
On la note H :
avec la probabilité associée à
l'apparition de l'évènement i.

01/03/13 37

Entropie
• Du point de vue d'un récepteur, plus la source
émet d'informations différentes, plus
l'entropie (ou incertitude sur ce que la source
émet) est grande, et vice versa.
• Plus le récepteur reçoit d'information sur le
message transmis, plus l'entropie
(incertitude) vis-à-vis de ce message décroît.

01/03/13 38

Entropie
• La définition de l'entropie d'une source selon
Shannon est telle que plus la source est
redondante, moins elle contient
d'information.
• En l'absence de contraintes particulières,
l'entropie est maximale pour une source dont
tous les symboles sont équiprobables.

01/03/13 39

Entropie

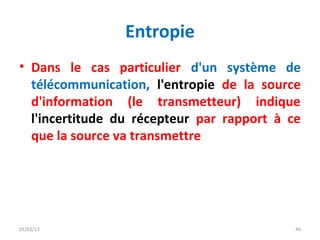

• Dans le cas particulier d'un système de
télécommunication, l'entropie de la source
d'information (le transmetteur) indique
l'incertitude du récepteur par rapport à ce
que la source va transmettre

01/03/13 40

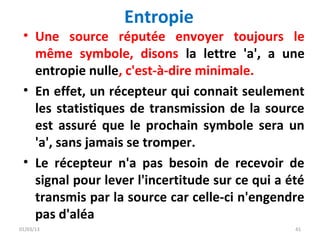

Entropie
• Une source réputée envoyer toujours le
même symbole, disons la lettre 'a', a une
entropie nulle, c'est-à-dire minimale.
• En effet, un récepteur qui connait seulement
les statistiques de transmission de la source
est assuré que le prochain symbole sera un
'a', sans jamais se tromper.
• Le récepteur n'a pas besoin de recevoir de
signal pour lever l'incertitude sur ce qui a été
transmis par la source car celle-ci n'engendre
pas d'aléa
01/03/13 41

Entropie

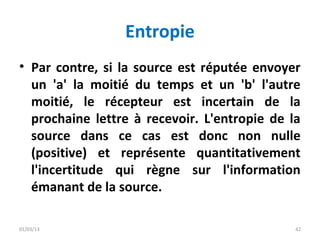

• Par contre, si la source est réputée envoyer
un 'a' la moitié du temps et un 'b' l'autre
moitié, le récepteur est incertain de la
prochaine lettre à recevoir. L'entropie de la
source dans ce cas est donc non nulle
(positive) et représente quantitativement
l'incertitude qui règne sur l'information
émanant de la source.

01/03/13 42

Entropie
• Du point de vue du récepteur, l'entropie
indique la quantité d'information qu'il lui
faut obtenir pour lever complètement
l'incertitude (ou le doute) sur ce que la
source a transmis

01/03/13 43

Entropie
• Si une source émet nlettres équiprobables (ou
encore avec une loi de probabilité uniforme), son
entropie est donc log2 n.
• Si n= 2r, son entropie est alors r.
Or pour représenter 2r lettres distinctes en binaires,
rcases sont nécessaires.
L’entropie d’une source est quelquefois
donnée en bits/seconde

01/03/13 44

Entropie d’une source discrète
• Exemple 2: 26 lettres de l’alphabet
26
1  1 
H ( X ) = −∑ log  = 4.7bits / lettre
k =1 26  26 
• Exemple 3: code ASCII 7 bits - 128 symboles
128
1  1 
H (X ) =−∑ log128  = 7bits / lettres
k = 128
1  

• Exemple 4: X dans {a,b,c,d}, p(a) = ½ , p(b) = ¼ , p(c) =
p(d) = ?
1 1 1 1 1 1 1 1 7
H ( X ) = − log − log − log − log = bits / symbole
2 2 4 4 8 8 8 8 4
01/03/13 47

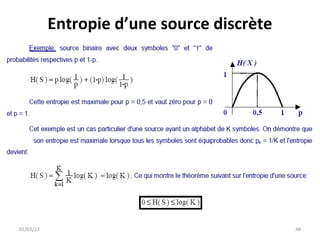

01/03/13 48

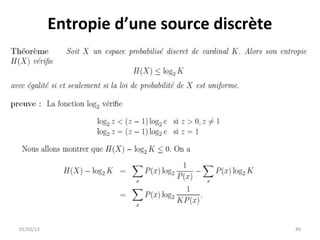

01/03/13 49


01/03/13 50

Théo inf

Contenu connexe

Tendances

En vedette

Similaire à Théo inf

Théo inf
