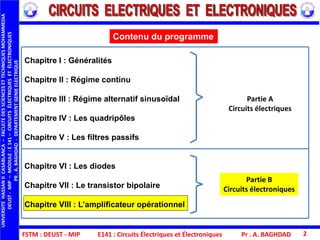

Contenu du programme
Chapitre I : Généralités
Chapitre II : Régime continu
Chapitre III : Régime alternatif sinusoïdal
Chapitre IV : Les quadripôles
Chapitre V : Les filtres passifs
Chapitre VI : Les diodes
Chapitre VII : Le transistor bipolaire
Chapitre VIII : L’amplificateur opérationnel
Partie A
Circuits électriques
Partie B
Circuits électroniques
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 3
Chapitre VIII
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 4
I. Généralités sur l’amplificateur opérationnel
II. Montages à régime linéaire indépendants de la fréquence
III. Montages à régime linéaire dépendants de la fréquence
IV. Montages à régime non linéaire
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
Sommaire
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 5
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 6

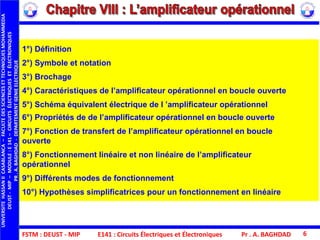

1°) Définition
2°) Symbole et notation
3°) Brochage
4°) Caractéristiques de l’amplificateur opérationnel en boucle ouverte
5°) Schéma équivalent électrique de l ’amplificateur opérationnel
6°) Propriétés de de l’amplificateur opérationnel en boucle ouverte
7°) Fonction de transfert de l’amplificateur opérationnel en boucle
ouverte

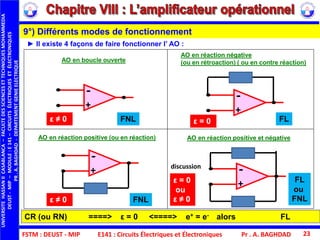

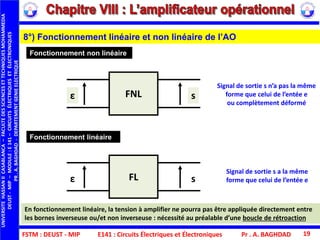

8°) Fonctionnement linéaire et non linéaire de l’amplificateur
opérationnel
9°) Différents modes de fonctionnement
10°) Hypothèses simplificatrices pour un fonctionnement en linéaire
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 7

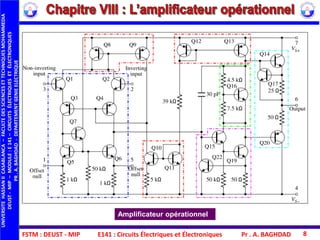

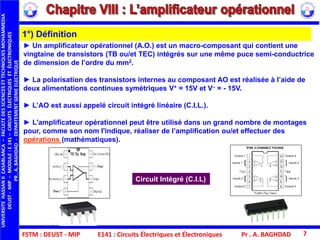

► Un amplificateur opérationnel (A.O.) est un macro-composant qui contient une
vingtaine de transistors (TB ou/et TEC) intégrés sur une même puce semi-conductrice
de dimension de l’ordre du mm2.
► La polarisation des transistors internes au composant AO est réalisée à l’aide de
deux alimentations continues symétriques V+ = 15V et V– = - 15V.
► L’AO est aussi appelé circuit intégré linéaire (C.I.L.).
► L'amplificateur opérationnel peut être utilisé dans un grand nombre de montages
pour, comme son nom l'indique, réaliser de l’amplification ou/et effectuer des
opérations (mathématiques).
1°) Définition
Circuit Intégré (C.I.L)
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 8
Amplificateur opérationnel
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 9
V+ = + 15 V : tension positive d’alimentation.
V- = - 15 V : tension négative d’alimentation.
e+ : borne d’entrée non inverseuse.
e- : borne d’entrée inverseuse.
I+ : courant d’entrée non inverseuse
I- : courant d’entrée inverseuse
ε = e+ - e- : tension différentielle d’entrée
s : borne de sortie.

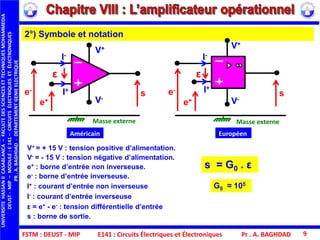

2°) Symbole et notation
Européen
Masse externe
s
V+
V-
ε
I-
I+
e-
e+
Américain
e-
e+
s
V+
V-
ε
Masse externe
I-
I+
s = G0 . ε
G0 ≈ 105
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 10
■ Le triangle « ►» est le symbole de l’amplification et rappelle qu’il s’agit d’un
composant unidirectionnel
■ Le symbole « ∞ » qui se trouve à l’intérieur du schéma du composant signifie que
l’on peut idéaliser la caractéristique de transfert de l’AIL.
Remarque :
Européen
Masse externe
s
V+
V-
ε
I-
I+
e-
e+
Américain
e-
e+
s
V+
V-
ε
Masse externe
I-
I+
G0
■ G0 : amplification en tension statique en boucle ouverte (ou gain continu) (ou gain
en tension différentielle statique).
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 11

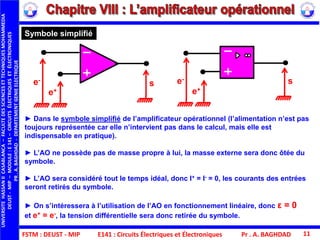

► Dans le symbole simplifié de l’amplificateur opérationnel (l’alimentation n’est pas
toujours représentée car elle n’intervient pas dans le calcul, mais elle est
indispensable en pratique).
► L’AO ne possède pas de masse propre à lui, la masse externe sera donc ôtée du
symbole.
► L’AO sera considéré tout le temps idéal, donc I+ = I- = 0, les courants des entrées
seront retirés du symbole.
► On s’intéressera à l’utilisation de l’AO en fonctionnement linéaire, donc ε = 0
et e+ = e-, la tension différentielle sera donc retirée du symbole.
Symbole simplifié
e-
e+
e-
e+
s s
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 12
■ La masse des alimentations symétriques est la référence de tous les potentiels
■ Il possède 8 bornes (ou 8 broches) mais 5 bornes sont généralement utilisées :

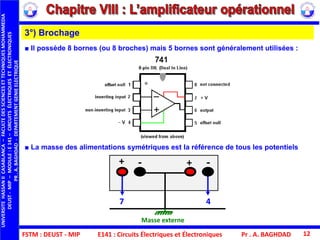

3°) Brochage
+ - + -
7 4
Masse externe
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 13

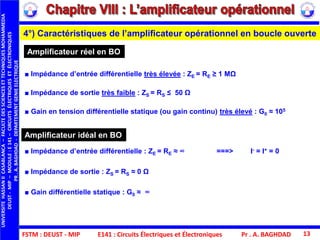

■ Impédance d’entrée différentielle très élevée : ZE = RE ≥ 1 MΩ
■ Impédance de sortie très faible : ZS = RS ≤ 50 Ω
■ Gain en tension différentielle statique (ou gain continu) très élevé : G0 ≈ 105
Amplificateur réel en BO
Amplificateur idéal en BO
■ Impédance d’entrée différentielle : ZE = RE ≈ ∞ ===> I- = I+ = 0
■ Impédance de sortie : ZS = RS ≈ 0 Ω
■ Gain différentielle statique : G0 ≈ ∞
4°) Caractéristiques de l’amplificateur opérationnel en boucle ouverte
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 14
5°) Schéma équivalent électrique de l ’amplificateur opérationnel
Amplificateur réel (AOR) en BO
Amplificateur idéal (AOI) en BO
AOI ===> I+ = I- = 0 car ZE = RE ~ ∞
ε = e+ - e- s ≈ ∞~
e-
e+
ε ∞
0
G0 (e+ - e-)
s
G0 ≈ ∞
ε = e+ - e- s = G0 ε~
e-
e+
ε ZE
ZS
G0 (e+ - e-)
s
G0 ≈ 105
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 15
 












dBsoitGGf
TBFdispositifHzqcqf
sradqcqcoupuredepulsation
f
f
j
G
j
Gs
G c
c
cc
100100
100
/10
11 5
0
00




■ La bande passante BP ou la bande d’utilisation de l’AOR va de 0 à fc.
■ Comme fc = à qcq 100 Hz alors l’AO est un dispositif TBF (de 0 à 30 kHz)
■ L’AOR en BO se comporte comme un filtre passe-bas actif du 1er ordre
AO en BO est un dispositif TBF
■ L’amplification en tension (ou gain en boucle ouverte) dépend de la fréquence.
6°) Propriétés de de l’amplificateur opérationnel en boucle ouverte
Amplificateur réel en BO
)(dBG
G0 (dB) = 100 dB
- 20 dB/décade
F.P.B.
20 dB
40 dB
60 dB
80 dB
0 dB
1 10 102 103
décade
20 dB
Réponse idéale
(asymptotique)
 flog
G
f
G0
Réponse réelle
Réponse idéale
(asymptotique)
fc0
G0/√2
F.P.B
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 16
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
ess
e
e
vGvvs
vee
ve
e







 


0
0

► La fonction de transfert s = f(ε) est fournie en fonctionnement de l’AO en BO

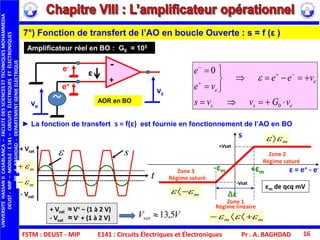

7°) Fonction de transfert de l’AO en boucle Ouverte : s = f (ε )
Amplificateur réel en BO : G0 ≈ 105
+
-
ve
vs
~
e-
e+
AOR en BO
ε
s
-Vsat
+Vsat
ε = e+ - e-
Zone 3
Zone 2
Zone 1
∆ε
εm de qcq mV
mm  
Régime saturé
Régime saturé
Régime linéaire
+εm
-εm
m
m 
m
m
 s
t
+ Vsat ≈ V+ – (1 à 2 V)
- Vsat ≈ V- + (1 à 2 V)
+ Vsat
- Vsat
VVsat 5,13
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 17
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE

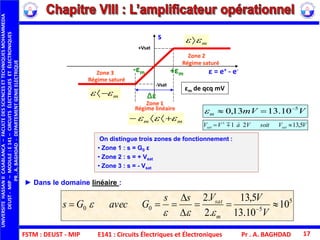

On distingue trois zones de fonctionnement :
• Zone 1 : s = G0 ε
• Zone 2 : s = + Vsat
• Zone 3 : s = - Vsat
► Dans le domaine linéaire :
5
500 10
10.13
5,13
.2
.2



 
V
VVss
GavecGs
m
sat


VmVm
5
10.1313,0 

VVsoitVàVV satsat 5,1321  

s
-Vsat
+Vsat
ε = e+ - e-
Zone 3
Zone 2
Zone 1
∆ε
εm de qcq mV
mm  
Régime saturé
Régime saturé
Régime linéaire
+εm
-εm
m
m 
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 18
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
• Zone 1 se réduit à : ε = 0 e+ = e- et -Vsat < s < +Vsat FL
• Zones 2 et 3 : si ε > 0 e+ > e- alors s = + Vsat FNL
si ε < 0 e+ < e- alors s = - Vsat
► On constate que la tension différentielle ε est très faible aux autres tensions du
circuit (de l’ordre du 1/10 du mvolt, le plus souvent) ; on pourra ainsi considérer, dans
la zone linéaire, que ε = 0 (ce qui revient à un gain infini) :
linéairedomaineledans
VVsmaisG
ss
eesoit
sat 







 
5,13
0
0
0


Si ε = 0 <====> e+ = e- alors FL
Amplificateur idéal en BO : G0 → ∞
temps
-Vsat
+Vsat
s
ε
G0 ~ ∞
s
ε = e+ - e-
-Vsat
+Vsat
Zone 3
Zone 2
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 19
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
Fonctionnement non linéaire
FNLε s
Signal de sortie s n’a pas la même
forme que celui de l’entée e
ou complètement déformé
Fonctionnement linéaire
FLε s
Signal de sortie s a la même
forme que celui de l’entée e
En fonctionnement linéaire, la tension à amplifier ne pourra pas être appliquée directement entre
les bornes inverseuse ou/et non inverseuse : nécessité au préalable d’une boucle de rétroaction
8°) Fonctionnement linéaire et non linéaire de l’AO
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 20
+
-
ve
vs
e-
e+
~
AOI en BO
ve
+ Vsat
- Vsat
0 T
vs
temps
ess
e
e
vGvvs
vee
ve
e







 


0
0

phasedeoppositionenvetv es

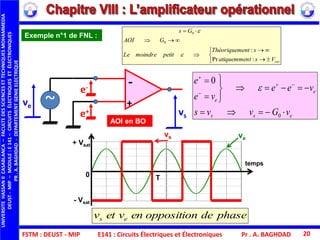

Exemple n°1 de FNL :








satVstatiquemmen
sentThéoriquem
petitmoindreLe
GAOI
Gs
:Pr
:
0
0


UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 21
vs








satVstatiquemmen
sentThéoriquem
petitmoindreLe
GAOI
Gs
:Pr
:
0
0


ess
e
e
vGvvs
vee
ve
e







 


0
0

phaseenvetv es
Exemple n°2 de FNL :
ve
+ Vsat
- Vsat
0 T
temps
+
-
ve
vs
~
e-
e+
AOI en BO
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 22
00
0
BBetGGAutrement
VsVréactioncontreenAOI satsat

 
es
e
s
vv
ee
ve
ve







 


0
Exemple de FL :
es vv 
- Vsat
0 T
vs = ve
temps
+ Vsat
+
-
ve
vs
~
e-
e+
AOI en CR
1
e
s
v
v
G
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 23
► Il existe 4 façons de faire fonctionner l’ AO :
AO en boucle ouverte
AO en réaction négative
(ou en rétroaction) ( ou en contre réaction)
AO en réaction positive (ou en réaction) AO en réaction positive et négative
discussion
ε = 0
ε = 0
ou
ε ≠ 0ε ≠ 0
ε ≠ 0 FNL
FNL
FL
FL
ou
FNL
CR (ou RN) ====> ε = 0 <====> e+ = e- alors FL
9°) Différents modes de fonctionnement
+
-
+
-
+
-
+
-
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 24

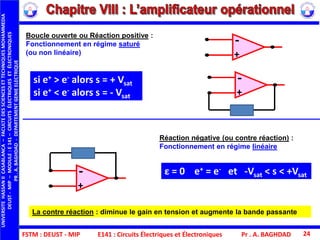

Boucle ouverte ou Réaction positive :
Fonctionnement en régime saturé
(ou non linéaire)
Réaction négative (ou contre réaction) :
Fonctionnement en régime linéaire
ε = 0 e+ = e- et -Vsat < s < +Vsat
si e+ > e- alors s = + Vsat
si e+ < e- alors s = - Vsat
La contre réaction : diminue le gain en tension et augmente la bande passante
+
-
+
-
+
-
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 25
Résistance d’entrée infinie (AOI) ====> I+ = I- = 0
Contre réaction ====> ε = 0 <====> e+ = e-
Circuit de contre réaction peut être un fil, un dipôle ou un quadripôle
10°) Hypothèses simplificatrices pour un fonctionnement en linéaire
+
-
D
+
-
Q
+
-
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 26
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 27
1°) Montages fondamentaux
2°) Montages particuliers
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 28

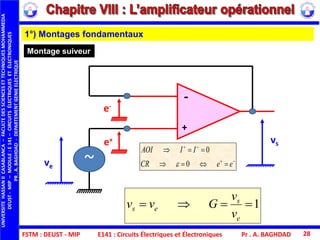

Montage suiveur
1°) Montages fondamentaux
1
e
s
es
v
v
Gvv
+
-
ve
vs
~
e-
e+




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 29

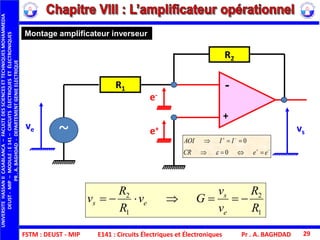

Montage amplificateur inverseur
1
2
1
2
R
R
v
v
Gv
R
R
v
e
s
es 
+
-
R2
ve
R1
vs~
e-
e+




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 30
+
-
R0
ve
R0
vs~
e-
e+

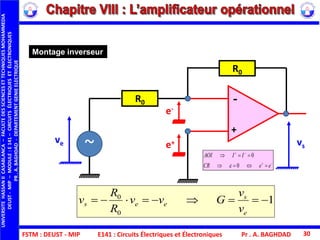

Montage inverseur
1
0
0

e
s
ees
v
v
Gvv
R
R
v




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 31
Montage amplificateur non inverseur
1
2
1
2
11
R
R
v
v
Gv
R
R
v
e
s
es 






+
-
R2
ve
R1
vs
~
e-
e+




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 32
Montage sommateur
 21 vvvs 
+
-
R3
v1
R1
vs~
v2
R2
~
e-
e+




eeCR
IIAOI
0
0







 2
2
3
1
1
3
v
R
R
v
R
R
vs
0321 RRRRSi 
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 33
Montage sommateur non inverseur
+
-
R4
R2
R3
R1
vs
e-
e+
v2 ~
v1 ~
21 VVVs 








 2
1
3
1
1
4
43
21
v
R
R
v
R
R
RR
RR
vs
04321 RRRRRSi 




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 34

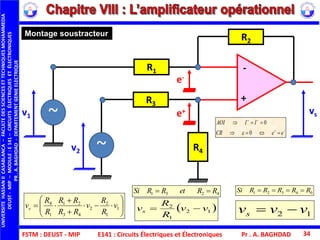

Montage soustracteur
+
-
R3
R4
R2
R1
vs
e-
e+
v2 ~
v1 ~
 12
1
2
vv
R
R
vs 
04321 RRRRRSi 4231 RRetRRSi 
12 vvvs 








 1
1
2
2
43
21
1
4
v
R
R
v
RR
RR
R
R
vs




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 35

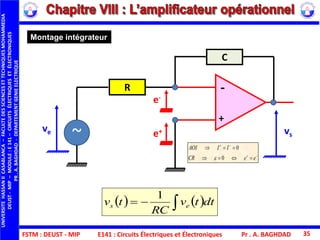

Montage intégrateur
    dttv
RC
tv es
1
+
-
C
ve
R
vs~
e-
e+




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 36

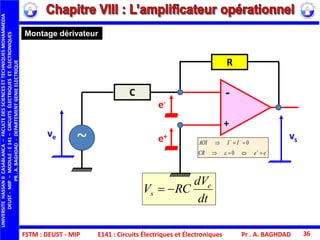

Montage dérivateur
dt
dV
RCV e
s 
+
-
R
ve
C
vs~
e-
e+




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 37

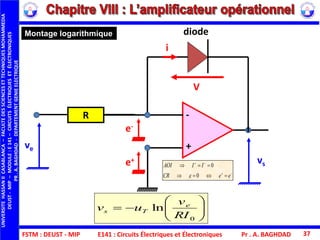

Montage logarithmique
+
-
ve
R
vs
V
i
diode
e-
e+




eeCR
IIAOI
0
0








0
ln
RI
v
uv e
Ts
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 38
Vd
Id

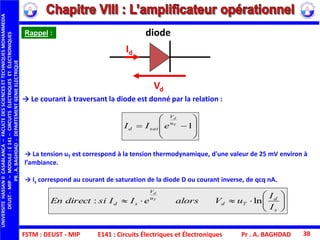

diodeRappel :
→ La tension uT est correspond à la tension thermodynamique, d'une valeur de 25 mV environ à
l’ambiance.
→ Is correspond au courant de saturation de la diode D ou courant inverse, de qcq nA.








 1T
d
u
V
satd eII
→ Le courant à traversant la diode est donné par la relation :







s
d
Td
u
V
sd
I
I
uValorseIIsidirectEn T
d
ln:
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 39
Montage anti-logarithmique (ou exponentiel)
diode
+
-
ve
R
vs
V
i
e-
e+




eeCR
IIAOI
0
0








T
e
ss
u
v
IRv exp
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 40
+
-
R
R
vs
v2
C
v1
C
e+
e-
Montage intégrateur différentiel
        dttvtv
RC
tvs 12
1




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
2°) Montages particuliers
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 41
gs iRv 

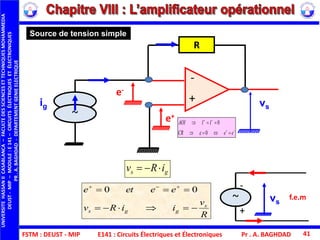

Source de tension simple
~ vs
-
+R
v
iiRv
eeete
s
ggs 
 
00
vs
R
ig
+
-
e-
~ e+




eeCR
IIAOI
0
0

f.e.m
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 42

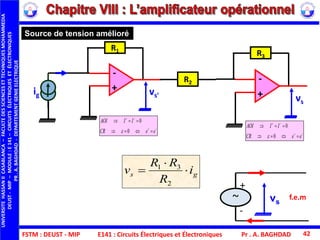

Source de tension amélioré
vs’
R1
ig
+
-
vs
R3
+
-R2




eeCR
IIAOI
0
0





eeCR
IIAOI
0
0

gs i
R
RR
v 


2
31
~ vs
+
-
f.e.m
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 43
+
-R1
R2
R4R3
vs
eg r
i

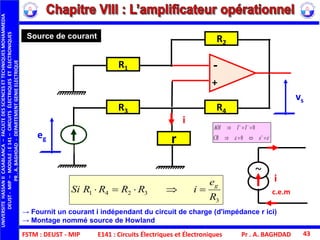

Source de courant
→ Fournit un courant i indépendant du circuit de charge (d'impédance r ici)
→ Montage nommé source de Howland




eeCR
IIAOI
0
0

3
3241
R
e
iRRRRSi
g

~
i
c.e.m
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 44
vs
v1
R2
RG
+
-
+
-
R1
v2
+
-
R0R0
R0R0
S1
S2

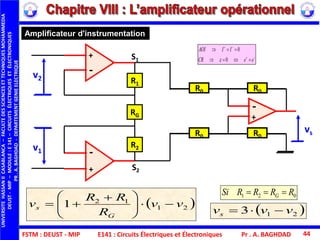

Amplificateur d'instrumentation




eeCR
IIAOI
0
0

 21
12
1 vv
R
RR
v
G
s 




 

 213 vvvs 
021 RRRRSi G 
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 45
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 46
1°) Filtre actif passe bas de 1er ordre
2°) Filtre actif passe haut de 1er ordre
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 47
CRjR
R
H
21
2
1
1


→ Gain d’un amplificateur inverseur :
→ Fréquence de coupure :
1
2
0
R
R
AH 
CR
fC
22
1


C
j
H
H




1
0
Configuration n°1

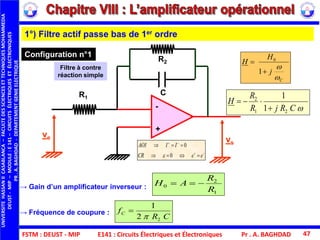

1°) Filtre actif passe bas de 1er ordre
Filtre à contre
réaction simple
ve vs
+
-
R1
C
R2




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 48
CRjR
R
H








1
1
1
1
2
→ Gain d’un amplificateur non inverseur :
→ Fréquence de coupure :
1
2
0 1
R
R
AH 
CR
fC
2
1

C
j
H
H




1
0

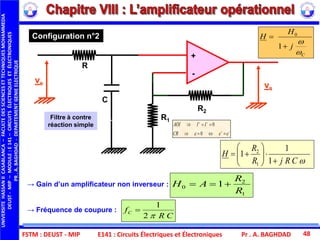

Configuration n°2
ve vs
+
-
C
R2
R1
R
Filtre à contre
réaction simple




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 49


CRj
CRj
R
R
H
1
1
1
2
1
→ Gain d’un amplificateur inverseur :
→ Fréquence de coupure si :
1
2
0
R
R
H 
CR
fC
12
1


C
C
j
j
HH






1
0

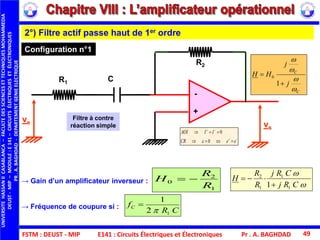

Configuration n°1
2°) Filtre actif passe haut de 1er ordre
ve vs
+
-
C
R2
R1
Filtre à contre
réaction simple




eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 50


CRj
CRj
R
R
H








1
1
1
2
→ Gain d’un amplificateur non inverseur :
→ Fréquence de coupure :
1
2
0 1
R
R
HA 
CR
fC
2
1

C
C
j
j
HH






1
0
Configuration n°2
ve vs
+
-C
R2
R1
R
Filtre à contre
réaction simple 



eeCR
IIAOI
0
0

UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 51
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 52

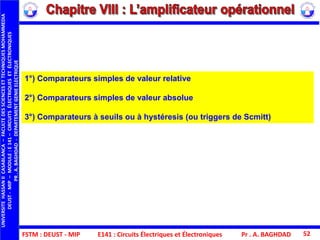

1°) Comparateurs simples de valeur relative
2°) Comparateurs simples de valeur absolue
3°) Comparateurs à seuils ou à hystéresis (ou triggers de Scmitt)
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 53

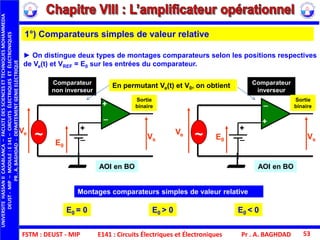

► On distingue deux types de montages comparateurs selon les positions respectives
de Ve(t) et VREF = E0 sur les entrées du comparateur.
Montages comparateurs simples de valeur relative
E0
Ve
Vs
+
_
+
_~ Vs
+
_
+
_~
Comparateur
non inverseur
Comparateur
inverseur
AOI en BO AOI en BO
En permutant Ve(t) et V0, on obtient
E0 = 0 E0 > 0 E0 < 0
E0
Ve
1°) Comparateurs simples de valeur relative
Sortie
binaire
Sortie
binaire
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 54

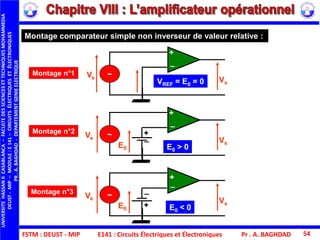

Montage comparateur simple non inverseur de valeur relative :
Montage n°1
Montage n°2
+
Montage n°3
+
Ve
Vs
+
_
~
VREF = E0 = 0
E0
Ve
Vs
+
_
+
_~
E0 > 0
E0
Ve
Vs
_
+
_
~
E0 < 0
+
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 55
t
Vs
+ Vemax
Ve
t
E0
- Vemax
+ Vsat
 
  



VVsVee
VVsVee
sate
sate
00
00


seuil

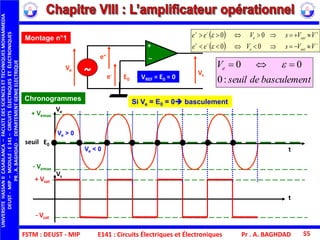

Montage n°1
tbasculemendeseuil
Ve
:0
00  
Chronogrammes
- Vsat
Si Ve = E0 = 0 basculement
+
e-
Ve
Vs
+
_e+
~ VREF = E0 = 0E0
Ve > 0
Ve < 0
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 56
t
Vs
+ Vemax
Ve
t
E0
- Vemax
Ve > E0
Ve < E0
Si Ve = E0  basculement
 
  



VVsVVee
VVsVVee
sate
sate
0
0
0
0


seuil
tbasculemendeseuilV
VVe
:
0
0
0  

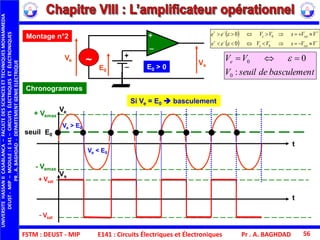

Montage n°2
Chronogrammes
E0
Ve
Vs
+
_
+
_~
E0 > 0
+ Vsat
- Vsat
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 57

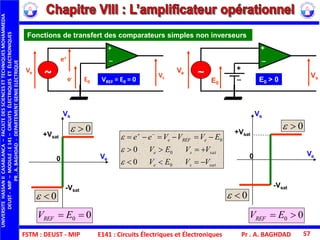

Fonctions de transfert des comparateurs simples non inverseurs
Vs
-Vsat
+Vsat
0
Ve
satse
satse
eREFe
VVEV
VVEV
EVVVee


 
0
0
0
0
0



Vs
-Vsat
+Vsat
0
Ve
00  EVREF
0 0
0 0
00  EVREF
+
e-
Ve
Vs
+
_e+
~ VREF = E0 = 0E0 E0
Ve
Vs
+
_
+
_~
E0 > 0
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 58
► On distingue deux types de montages comparateurs selon les positions respectives
de Ve(t) et VREF = E0 sur les entrées du comparateur.
Montages comparateurs simples de valeur absolue
E0 = 0 E0 > 0 E0 < 0
E0
Ve
Vs
+
_+
_~
R1
R2
e-
e+
Comparateur
non inverseurAOI en BO
Sortie
binaire
E0
Ve
Vs
+
_
+
_~
R1
R2
e-
e+
Comparateur
inverseur
AOI en BO
Sortie
binaire
2°) Comparateurs simples de valeur absolue
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 59
Montage n°1
VREF = V0 = 0E0
Ve
Vs
+
_
~
R1
R2
e-
e+
Montage n°2
V0 > 0VE0
Ve
Vs
+
_+
_~
R1
R2
e-
e+
V0 < 0
Montage n°3
E0
Ve
Vs
+
_
+
_
~
R1
R2
e-
e+
Montage comparateur simple non inverseur de valeur absolue :
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 60

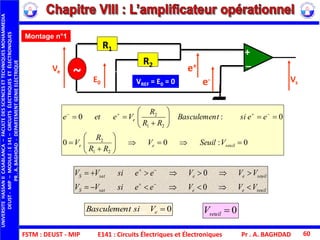

Montage n°1
VREF = E0 = 0E0
Ve
Vs
+
_
~
R1
R2
e-
e+
0:00
0:0
21
2
21
2















 
seuilee
e
VSeuilV
RR
R
V
eesitBasculemen
RR
R
Veete
seuileesatS
seuileesatS
VVVeesiVV
VVVeesiVV




0
0
0eVsitBasculemen 0seuilV
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 61

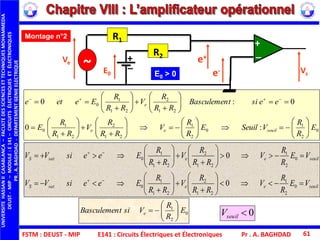

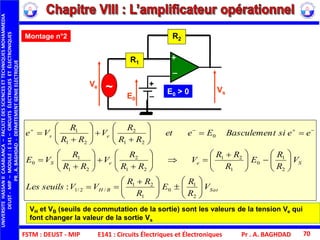

Montage n°2
E0 > 0E0
Ve
Vs
+
_+
_~
R1
R2
e-
e+
0
2
1
0
2
1
21
2
21
1
0
21
2
21
1
0
:0
0:0
E
R
R
VSeuilE
R
R
V
RR
R
V
RR
R
E
eesitBasculemen
RR
R
V
RR
R
Eeete
seuilee
e









































 
seuileesatS
seuileesatS
VE
R
R
V
RR
R
V
RR
R
EeesiVV
VE
R
R
V
RR
R
V
RR
R
EeesiVV
































0
2
1
21
2
21
1
0
0
2
1
21
2
21
1
0
0
0
0
2
1
E
R
R
VsitBasculemen e 





 0seuilV
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 62
+ Vemax
Ve
t
- Vemax
Ve >Vseuil
Ve < Vseuil
Si Ve = Vseuil  basculement
Vseuil
t
Vs
0
2
1
V
R
R
VVsitBasculemen seuile 






seuilesatS
seuilesatS
VV
R
R
VsiVV
VV
R
R
VsiVV


0
2
1
0
2
1
Chronogrammes
+ Vsat
- Vsat
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 63
seuilesatS
seuilesatS
VE
R
R
VsiVV
VE
R
R
VsiVV


0
2
1
0
2
1
Vs
-Vsat
+Vsat
0seuilV
Ve > Vseuil
Ve < Vseuil
Ve

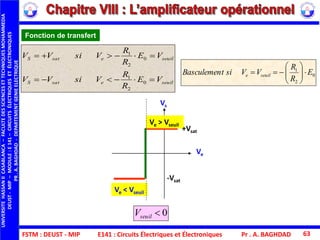

Fonction de transfert
0
2
1
E
R
R
VVsitBasculemen seuile 






UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 64

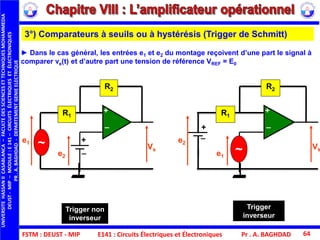

3°) Comparateurs à seuils ou à hystérésis (Trigger de Schmitt)
e2
e1
Vs
+
_
+
_
R2
R1
~
e1
e2
Vs
+
_+
_
R2
R1
~
► Dans le cas général, les entrées e1 et e2 du montage reçoivent d’une part le signal à
comparer ve(t) et d’autre part une tension de référence VREF = E0
Trigger
inverseur
Trigger non
inverseur
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 65

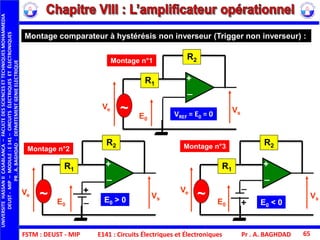

Montage comparateur à hystérésis non inverseur (Trigger non inverseur) :
E0
Vs
+
_
R2
R1
~
E0
Vs
+
_
+
_
R2
R1
~ E0
Vs
+
_
+
_
R2
R1
~
Montage n°1
VREF = E0 = 0
Montage n°2
E0 > 0
Montage n°3
E0 < 0
Ve
Ve
Ve
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 66

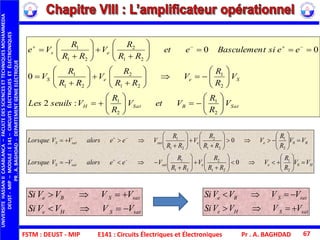

Montage n°1
VREF = E0 = 0E0
Ve
Vs
+
_
R2
R1
~
SatSSatBH
SeeS
es
VVcarV
R
R
VVseuilsLes
V
R
R
V
RR
R
V
RR
R
V
eesitBasculemenEeet
RR
R
V
RR
R
Ve










































 
2
1
/2/1
2
1
21
2
21
1
0
21
2
21
1
:
0
0
VH et VB (seuils de commutation de la sortie) sont les valeurs de la tension Ve qui
font changer la valeur de la sortie Vs
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 67
SatBSatH
SeeS
es
V
R
R
VetV
R
R
VseuilsLes
V
R
R
V
RR
R
V
RR
R
V
eesitBasculemeneet
RR
R
V
RR
R
Ve
















































 
2
1
2
1
2
1
21
2
21
1
21
2
21
1
:2
0
00
HeesatsatS
BeesatsatS
VV
R
R
V
RR
R
V
RR
R
VeealorsVVLorsque
VV
R
R
V
RR
R
V
RR
R
VeealorsVVLorsque












































0
2
1
21
2
21
1
0
2
1
21
2
21
1
0
0
satSHe
satSBe
VVVVSi
VVVVSi


satSHe
satSBe
VVVVSi
VVVVSi


UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 68
BeHesatS
HeBesatS
VVetVVsiVV
VVetVVsiVV


 
 Bsatsats
ème
Hsatsats
èr
VseuilVàVdepasseVcycle
VseuilVàVdepasseVcycle
::2
::1



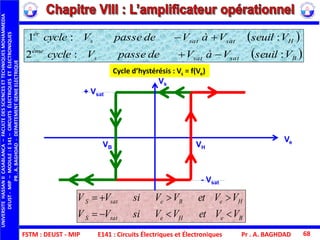

Cycle d’hystérésis : Vs = f(Ve)
Vs
Ve
VB VH
+ Vsat
- Vsat
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 69
VH
VB
Ve
t
t
Vs
+Vsat
-Vsat
BeHesatS
HeBesatS
VVetVVsiVV
VVetVVsiVV


UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 70

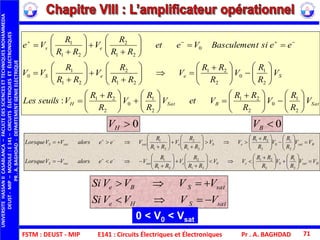

Montage n°2
E0 > 0
E0
Ve
Vs
+
_
+
_
R2
R1
~
SatBH
SeeS
es
V
R
R
E
R
RR
VVseuilsLes
V
R
R
E
R
RR
V
RR
R
V
RR
R
VE
eesitBasculemenEeet
RR
R
V
RR
R
Ve











 












 





























 
2
1
0
1
21
/2/1
2
1
0
1
21
21
2
21
1
0
0
21
2
21
1
:
VH et VB (seuils de commutation de la sortie) sont les valeurs de la tension Ve qui
font changer la valeur de la sortie Vs
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 71
SatBSatH
SeeS
es
V
R
R
V
R
RR
VetV
R
R
V
R
RR
VseuilsLes
V
R
R
V
R
RR
V
RR
R
V
RR
R
VV
eesitBasculemenVeet
RR
R
V
RR
R
Ve











 











 












 





























 
2
1
0
2
21
2
1
0
2
21
2
1
0
2
21
21
2
21
1
0
0
21
2
21
1
:
HsateesatsatS
BsateesatsatS
VV
R
R
V
R
RR
VV
RR
R
V
RR
R
VeealorsVVLorsque
VV
R
R
V
R
RR
VV
RR
R
V
RR
R
VeealorsVVLorsque











 


























 

















2
1
0
2
21
0
21
2
21
1
2
1
0
2
21
0
21
2
21
1
satSHe
satSBe
VVVVSi
VVVVSi


0 < V0 < Vsat
0HV 0BV
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 72
satSBe
satSHe
VVVVSi
VVVVSi

  
 Hsatsats
ème
Bsatsats
èr
VseuilVàVdepasseVcycle
VseuilVàVdepasseVcycle
::2
::1


Vs
Ve
VB VH
+ Vsat
- Vsat
Cycle d’hystérésis : Vs = f(Ve)
BeHesatS
HeBesatS
VVetVVsiVV
VVetVVsiVV


UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 73
Fin du chapitre VIII
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 74
Fin de l’exposé de cours
Module : E141
UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA
DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES
PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE

Contenu connexe

Tendances

Circuits Chp.3 RéGime SinusoïDal Permanent
Circuits  Chp.3  RéGime  SinusoïDal  PermanentCircuits  Chp.3  RéGime  SinusoïDal  Permanent
Circuits Chp.3 RéGime SinusoïDal Permanent
Chafik Cf

Transformateurs
TransformateursTransformateurs
Transformateurs
OUAJJI Hassan

Amplification Bipolaire
Amplification BipolaireAmplification Bipolaire
Amplification Bipolaireinali123

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électroniqueRaja Birje

Electrocinetique
ElectrocinetiqueElectrocinetique
Electrocinetique
Mohammed Amine BAGDOURI

Fstm deust mip-e141_cee_chap_ii_régime continu
Fstm deust mip-e141_cee_chap_ii_régime continuFstm deust mip-e141_cee_chap_ii_régime continu
Fstm deust mip-e141_cee_chap_ii_régime continu
abdennaceur_baghdad

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

Systeme embarque td1
Systeme embarque td1Systeme embarque td1
Systeme embarque td1
SinGuy

Les transistors
Les transistorsLes transistors
Les transistors
zakariaa meach

Cours master phys sc chap 4 2015
Cours master phys sc chap 4 2015Cours master phys sc chap 4 2015
Cours master phys sc chap 4 2015
omar bllaouhamou

Electrocinétique class prépas
Electrocinétique class prépasElectrocinétique class prépas
Electrocinétique class prépas
Khadda Aziz

TP on l'oscilloscope
TP on  l'oscilloscopeTP on  l'oscilloscope
TP on l'oscilloscope
ITC

Fstm deust mip-e141_cee_chap_vii_le transistor bipolaire
Fstm deust mip-e141_cee_chap_vii_le transistor bipolaireFstm deust mip-e141_cee_chap_vii_le transistor bipolaire
Fstm deust mip-e141_cee_chap_vii_le transistor bipolaire
abdennaceur_baghdad

Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdfChapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
LaReina7

Fstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifsFstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifs
abdennaceur_baghdad

moteur asynchrone'ferial'
moteur asynchrone'ferial'moteur asynchrone'ferial'
moteur asynchrone'ferial'Ferial Mechtoub

Fonction Alimenter: Grandeurs électriques
Fonction Alimenter: Grandeurs électriquesFonction Alimenter: Grandeurs électriques
Fonction Alimenter: Grandeurs électriques
morin moli

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules
Hatem Jebali


Tendances (20)

Circuits Chp.3 RéGime SinusoïDal Permanent
Circuits  Chp.3  RéGime  SinusoïDal  PermanentCircuits  Chp.3  RéGime  SinusoïDal  Permanent
Circuits Chp.3 RéGime SinusoïDal Permanent

Transformateurs
TransformateursTransformateurs
Transformateurs

Amplification Bipolaire
Amplification BipolaireAmplification Bipolaire
Amplification Bipolaire

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électronique

Electrocinetique
ElectrocinetiqueElectrocinetique
Electrocinetique

Fstm deust mip-e141_cee_chap_ii_régime continu
Fstm deust mip-e141_cee_chap_ii_régime continuFstm deust mip-e141_cee_chap_ii_régime continu
Fstm deust mip-e141_cee_chap_ii_régime continu

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

Systeme embarque td1
Systeme embarque td1Systeme embarque td1
Systeme embarque td1

Les transistors
Les transistorsLes transistors
Les transistors

Cours master phys sc chap 4 2015
Cours master phys sc chap 4 2015Cours master phys sc chap 4 2015
Cours master phys sc chap 4 2015

Electrocinétique class prépas
Electrocinétique class prépasElectrocinétique class prépas
Electrocinétique class prépas

Disjoncteurs basse tension
Disjoncteurs basse tensionDisjoncteurs basse tension
Disjoncteurs basse tension

TP on l'oscilloscope
TP on  l'oscilloscopeTP on  l'oscilloscope
TP on l'oscilloscope

Fstm deust mip-e141_cee_chap_vii_le transistor bipolaire
Fstm deust mip-e141_cee_chap_vii_le transistor bipolaireFstm deust mip-e141_cee_chap_vii_le transistor bipolaire
Fstm deust mip-e141_cee_chap_vii_le transistor bipolaire

Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdfChapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf

Fstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifsFstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifs

moteur asynchrone'ferial'
moteur asynchrone'ferial'moteur asynchrone'ferial'
moteur asynchrone'ferial'

Fonction Alimenter: Grandeurs électriques
Fonction Alimenter: Grandeurs électriquesFonction Alimenter: Grandeurs électriques
Fonction Alimenter: Grandeurs électriques

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules

Les transformateurs
Les transformateursLes transformateurs
Les transformateurs


Similaire à Circuit electrique et_electronique www.cours-online.com

Fstm deust mip-e141_cee_chap_iii_régime sinusoidal
Fstm deust mip-e141_cee_chap_iii_régime sinusoidalFstm deust mip-e141_cee_chap_iii_régime sinusoidal
Fstm deust mip-e141_cee_chap_iii_régime sinusoidal
abdennaceur_baghdad

L’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applicationsL’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applications
morin moli

Fstm deust mip-e141_cee_chap_iv_quadripôles
Fstm deust mip-e141_cee_chap_iv_quadripôlesFstm deust mip-e141_cee_chap_iv_quadripôles
Fstm deust mip-e141_cee_chap_iv_quadripôles
abdennaceur_baghdad

Fstm deust mip_e141_cee_chap_i_généralités
Fstm deust mip_e141_cee_chap_i_généralitésFstm deust mip_e141_cee_chap_i_généralités
Fstm deust mip_e141_cee_chap_i_généralités
abdennaceur_baghdad

Transistors
TransistorsTransistors
Transistors
Peronnin Eric

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf
Mohamed854100

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01
yeksdech

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel
mrabdellah

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt
Elisée Ndjabu

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf
NioulLopoldJunior

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnelsELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
Jerome LE NY

Cours sur les AOP.pdf
Cours sur les AOP.pdfCours sur les AOP.pdf
Cours sur les AOP.pdf
JeanKonan2

Chapitre 1-les-amplificateurs-operationnels
Chapitre 1-les-amplificateurs-operationnelsChapitre 1-les-amplificateurs-operationnels
Chapitre 1-les-amplificateurs-operationnels
faress hatake

Cia2 basic opamp
Cia2   basic opampCia2   basic opamp
Cia2 basic opamp
Chichan Ibn Adam

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf
Carloss Pakiny

Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbackéRapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Cheikh Tidiane DIABANG

CH2_.pdf
CH2_.pdfCH2_.pdf
CH2_.pdf
ChadWood16

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique
sarah Benmerzouk


Similaire à Circuit electrique et_electronique www.cours-online.com (20)

Fstm deust mip-e141_cee_chap_iii_régime sinusoidal
Fstm deust mip-e141_cee_chap_iii_régime sinusoidalFstm deust mip-e141_cee_chap_iii_régime sinusoidal
Fstm deust mip-e141_cee_chap_iii_régime sinusoidal

L’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applicationsL’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applications

Fstm deust mip-e141_cee_chap_iv_quadripôles
Fstm deust mip-e141_cee_chap_iv_quadripôlesFstm deust mip-e141_cee_chap_iv_quadripôles
Fstm deust mip-e141_cee_chap_iv_quadripôles

Fstm deust mip_e141_cee_chap_i_généralités
Fstm deust mip_e141_cee_chap_i_généralitésFstm deust mip_e141_cee_chap_i_généralités
Fstm deust mip_e141_cee_chap_i_généralités

Transistors
TransistorsTransistors
Transistors

Transformateur
TransformateurTransformateur
Transformateur

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnelsELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels

Cours sur les AOP.pdf
Cours sur les AOP.pdfCours sur les AOP.pdf
Cours sur les AOP.pdf

Chapitre 1-les-amplificateurs-operationnels
Chapitre 1-les-amplificateurs-operationnelsChapitre 1-les-amplificateurs-operationnels
Chapitre 1-les-amplificateurs-operationnels

Cia2 basic opamp
Cia2   basic opampCia2   basic opamp
Cia2 basic opamp

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf

Rapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbackéRapport tp4 diabang ,pape moussa fall et maguette mbacké
Rapport tp4 diabang ,pape moussa fall et maguette mbacké

CH2_.pdf
CH2_.pdfCH2_.pdf
CH2_.pdf

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique


Plus de morin moli

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals
morin moli

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricite
morin moli

DE L’AUTOMATE PROGRAMMABLE
 DE L’AUTOMATE PROGRAMMABLE  DE L’AUTOMATE PROGRAMMABLE
DE L’AUTOMATE PROGRAMMABLE
morin moli

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course
morin moli

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase
morin moli

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase
morin moli

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
morin moli

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire
morin moli

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours
morin moli

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
morin moli

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineering
morin moli

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques
morin moli

Induction motors
Induction motorsInduction motors
Induction motors
morin moli

Basic electronics
Basic electronicsBasic electronics
Basic electronics
morin moli

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industrielles
morin moli

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motors
morin moli

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)
morin moli

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.
morin moli

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motors
morin moli


Plus de morin moli (20)

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricite

DE L’AUTOMATE PROGRAMMABLE
 DE L’AUTOMATE PROGRAMMABLE  DE L’AUTOMATE PROGRAMMABLE
DE L’AUTOMATE PROGRAMMABLE

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineering

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

Induction motors
Induction motorsInduction motors
Induction motors

Basic electronics
Basic electronicsBasic electronics
Basic electronics

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industrielles

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motors

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motors


Dernier

PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx
PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptxPRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx
PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx
AlbertSmithTambwe

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
OCTO Technology

MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...
MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...
MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...
Horgix

Les écrans informatiques au fil du temps.pptx
Les écrans informatiques au fil du temps.pptxLes écrans informatiques au fil du temps.pptx
Les écrans informatiques au fil du temps.pptx
abderrahimbourimi

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024
UNITECBordeaux

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Laurent Speyser

COURS D'ADMINISTRATION RESEAU SOUS WINDOWS
COURS D'ADMINISTRATION RESEAU  SOUS WINDOWSCOURS D'ADMINISTRATION RESEAU  SOUS WINDOWS
COURS D'ADMINISTRATION RESEAU SOUS WINDOWS
AlbertSmithTambwe

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
Université de Franche-Comté

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
OCTO Technology


Dernier (9)

PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx
PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptxPRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx
PRESENTATION DE L'ACTIVE DIRECTORY SOUS WINDOWS SERVEUR.pptx

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...

MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...
MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...
MongoDB in a scale-up: how to get away from a monolithic hell — MongoDB Paris...

Les écrans informatiques au fil du temps.pptx
Les écrans informatiques au fil du temps.pptxLes écrans informatiques au fil du temps.pptx
Les écrans informatiques au fil du temps.pptx

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)

COURS D'ADMINISTRATION RESEAU SOUS WINDOWS
COURS D'ADMINISTRATION RESEAU  SOUS WINDOWSCOURS D'ADMINISTRATION RESEAU  SOUS WINDOWS
COURS D'ADMINISTRATION RESEAU SOUS WINDOWS

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...


Circuit electrique et_electronique www.cours-online.com

  • 1. Cours exposé FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques email : nasser_baghdad @ yahoo.fr UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE Pr . A. BAGHDAD 1
  • 2. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 2 Contenu du programme Chapitre I : Généralités Chapitre II : Régime continu Chapitre III : Régime alternatif sinusoïdal Chapitre IV : Les quadripôles Chapitre V : Les filtres passifs Chapitre VI : Les diodes Chapitre VII : Le transistor bipolaire Chapitre VIII : L’amplificateur opérationnel Partie A Circuits électriques Partie B Circuits électroniques UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 3. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 3 Chapitre VIII UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 4. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 4 I. Généralités sur l’amplificateur opérationnel II. Montages à régime linéaire indépendants de la fréquence III. Montages à régime linéaire dépendants de la fréquence IV. Montages à régime non linéaire UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE Sommaire
  • 5. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 5 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 6. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 6 1°) Définition 2°) Symbole et notation 3°) Brochage 4°) Caractéristiques de l’amplificateur opérationnel en boucle ouverte 5°) Schéma équivalent électrique de l ’amplificateur opérationnel 6°) Propriétés de de l’amplificateur opérationnel en boucle ouverte 7°) Fonction de transfert de l’amplificateur opérationnel en boucle ouverte 8°) Fonctionnement linéaire et non linéaire de l’amplificateur opérationnel 9°) Différents modes de fonctionnement 10°) Hypothèses simplificatrices pour un fonctionnement en linéaire UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 7. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 7 ► Un amplificateur opérationnel (A.O.) est un macro-composant qui contient une vingtaine de transistors (TB ou/et TEC) intégrés sur une même puce semi-conductrice de dimension de l’ordre du mm2. ► La polarisation des transistors internes au composant AO est réalisée à l’aide de deux alimentations continues symétriques V+ = 15V et V– = - 15V. ► L’AO est aussi appelé circuit intégré linéaire (C.I.L.). ► L'amplificateur opérationnel peut être utilisé dans un grand nombre de montages pour, comme son nom l'indique, réaliser de l’amplification ou/et effectuer des opérations (mathématiques). 1°) Définition Circuit Intégré (C.I.L) UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 8. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 8 Amplificateur opérationnel UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 9. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 9 V+ = + 15 V : tension positive d’alimentation. V- = - 15 V : tension négative d’alimentation. e+ : borne d’entrée non inverseuse. e- : borne d’entrée inverseuse. I+ : courant d’entrée non inverseuse I- : courant d’entrée inverseuse ε = e+ - e- : tension différentielle d’entrée s : borne de sortie. 2°) Symbole et notation Européen Masse externe s V+ V- ε I- I+ e- e+ Américain e- e+ s V+ V- ε Masse externe I- I+ s = G0 . ε G0 ≈ 105 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 10. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 10 ■ Le triangle « ►» est le symbole de l’amplification et rappelle qu’il s’agit d’un composant unidirectionnel ■ Le symbole « ∞ » qui se trouve à l’intérieur du schéma du composant signifie que l’on peut idéaliser la caractéristique de transfert de l’AIL. Remarque : Européen Masse externe s V+ V- ε I- I+ e- e+ Américain e- e+ s V+ V- ε Masse externe I- I+ G0 ■ G0 : amplification en tension statique en boucle ouverte (ou gain continu) (ou gain en tension différentielle statique). UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 11. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 11 ► Dans le symbole simplifié de l’amplificateur opérationnel (l’alimentation n’est pas toujours représentée car elle n’intervient pas dans le calcul, mais elle est indispensable en pratique). ► L’AO ne possède pas de masse propre à lui, la masse externe sera donc ôtée du symbole. ► L’AO sera considéré tout le temps idéal, donc I+ = I- = 0, les courants des entrées seront retirés du symbole. ► On s’intéressera à l’utilisation de l’AO en fonctionnement linéaire, donc ε = 0 et e+ = e-, la tension différentielle sera donc retirée du symbole. Symbole simplifié e- e+ e- e+ s s UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 12. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 12 ■ La masse des alimentations symétriques est la référence de tous les potentiels ■ Il possède 8 bornes (ou 8 broches) mais 5 bornes sont généralement utilisées : 3°) Brochage + - + - 7 4 Masse externe UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 13. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 13 ■ Impédance d’entrée différentielle très élevée : ZE = RE ≥ 1 MΩ ■ Impédance de sortie très faible : ZS = RS ≤ 50 Ω ■ Gain en tension différentielle statique (ou gain continu) très élevé : G0 ≈ 105 Amplificateur réel en BO Amplificateur idéal en BO ■ Impédance d’entrée différentielle : ZE = RE ≈ ∞ ===> I- = I+ = 0 ■ Impédance de sortie : ZS = RS ≈ 0 Ω ■ Gain différentielle statique : G0 ≈ ∞ 4°) Caractéristiques de l’amplificateur opérationnel en boucle ouverte UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 14. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 14 5°) Schéma équivalent électrique de l ’amplificateur opérationnel Amplificateur réel (AOR) en BO Amplificateur idéal (AOI) en BO AOI ===> I+ = I- = 0 car ZE = RE ~ ∞ ε = e+ - e- s ≈ ∞~ e- e+ ε ∞ 0 G0 (e+ - e-) s G0 ≈ ∞ ε = e+ - e- s = G0 ε~ e- e+ ε ZE ZS G0 (e+ - e-) s G0 ≈ 105 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 15. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 15               dBsoitGGf TBFdispositifHzqcqf sradqcqcoupuredepulsation f f j G j Gs G c c cc 100100 100 /10 11 5 0 00     ■ La bande passante BP ou la bande d’utilisation de l’AOR va de 0 à fc. ■ Comme fc = à qcq 100 Hz alors l’AO est un dispositif TBF (de 0 à 30 kHz) ■ L’AOR en BO se comporte comme un filtre passe-bas actif du 1er ordre AO en BO est un dispositif TBF ■ L’amplification en tension (ou gain en boucle ouverte) dépend de la fréquence. 6°) Propriétés de de l’amplificateur opérationnel en boucle ouverte Amplificateur réel en BO )(dBG G0 (dB) = 100 dB - 20 dB/décade F.P.B. 20 dB 40 dB 60 dB 80 dB 0 dB 1 10 102 103 décade 20 dB Réponse idéale (asymptotique)  flog G f G0 Réponse réelle Réponse idéale (asymptotique) fc0 G0/√2 F.P.B UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 16. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 16 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE ess e e vGvvs vee ve e            0 0  ► La fonction de transfert s = f(ε) est fournie en fonctionnement de l’AO en BO 7°) Fonction de transfert de l’AO en boucle Ouverte : s = f (ε ) Amplificateur réel en BO : G0 ≈ 105 + - ve vs ~ e- e+ AOR en BO ε s -Vsat +Vsat ε = e+ - e- Zone 3 Zone 2 Zone 1 ∆ε εm de qcq mV mm   Régime saturé Régime saturé Régime linéaire +εm -εm m m  m m  s t + Vsat ≈ V+ – (1 à 2 V) - Vsat ≈ V- + (1 à 2 V) + Vsat - Vsat VVsat 5,13
  • 17. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 17 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE On distingue trois zones de fonctionnement : • Zone 1 : s = G0 ε • Zone 2 : s = + Vsat • Zone 3 : s = - Vsat ► Dans le domaine linéaire : 5 500 10 10.13 5,13 .2 .2      V VVss GavecGs m sat   VmVm 5 10.1313,0   VVsoitVàVV satsat 5,1321    s -Vsat +Vsat ε = e+ - e- Zone 3 Zone 2 Zone 1 ∆ε εm de qcq mV mm   Régime saturé Régime saturé Régime linéaire +εm -εm m m 
  • 18. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 18 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE • Zone 1 se réduit à : ε = 0 e+ = e- et -Vsat < s < +Vsat FL • Zones 2 et 3 : si ε > 0 e+ > e- alors s = + Vsat FNL si ε < 0 e+ < e- alors s = - Vsat ► On constate que la tension différentielle ε est très faible aux autres tensions du circuit (de l’ordre du 1/10 du mvolt, le plus souvent) ; on pourra ainsi considérer, dans la zone linéaire, que ε = 0 (ce qui revient à un gain infini) : linéairedomaineledans VVsmaisG ss eesoit sat           5,13 0 0 0   Si ε = 0 <====> e+ = e- alors FL Amplificateur idéal en BO : G0 → ∞ temps -Vsat +Vsat s ε G0 ~ ∞ s ε = e+ - e- -Vsat +Vsat Zone 3 Zone 2
  • 19. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 19 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE Fonctionnement non linéaire FNLε s Signal de sortie s n’a pas la même forme que celui de l’entée e ou complètement déformé Fonctionnement linéaire FLε s Signal de sortie s a la même forme que celui de l’entée e En fonctionnement linéaire, la tension à amplifier ne pourra pas être appliquée directement entre les bornes inverseuse ou/et non inverseuse : nécessité au préalable d’une boucle de rétroaction 8°) Fonctionnement linéaire et non linéaire de l’AO
  • 20. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 20 + - ve vs e- e+ ~ AOI en BO ve + Vsat - Vsat 0 T vs temps ess e e vGvvs vee ve e            0 0  phasedeoppositionenvetv es Exemple n°1 de FNL :         satVstatiquemmen sentThéoriquem petitmoindreLe GAOI Gs :Pr : 0 0   UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 21. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 21 vs         satVstatiquemmen sentThéoriquem petitmoindreLe GAOI Gs :Pr : 0 0   ess e e vGvvs vee ve e            0 0  phaseenvetv es Exemple n°2 de FNL : ve + Vsat - Vsat 0 T temps + - ve vs ~ e- e+ AOI en BO UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 22. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 22 00 0 BBetGGAutrement VsVréactioncontreenAOI satsat    es e s vv ee ve ve            0 Exemple de FL : es vv  - Vsat 0 T vs = ve temps + Vsat + - ve vs ~ e- e+ AOI en CR 1 e s v v G UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 23. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 23 ► Il existe 4 façons de faire fonctionner l’ AO : AO en boucle ouverte AO en réaction négative (ou en rétroaction) ( ou en contre réaction) AO en réaction positive (ou en réaction) AO en réaction positive et négative discussion ε = 0 ε = 0 ou ε ≠ 0ε ≠ 0 ε ≠ 0 FNL FNL FL FL ou FNL CR (ou RN) ====> ε = 0 <====> e+ = e- alors FL 9°) Différents modes de fonctionnement + - + - + - + - UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 24. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 24 Boucle ouverte ou Réaction positive : Fonctionnement en régime saturé (ou non linéaire) Réaction négative (ou contre réaction) : Fonctionnement en régime linéaire ε = 0 e+ = e- et -Vsat < s < +Vsat si e+ > e- alors s = + Vsat si e+ < e- alors s = - Vsat La contre réaction : diminue le gain en tension et augmente la bande passante + - + - + - UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 25. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 25 Résistance d’entrée infinie (AOI) ====> I+ = I- = 0 Contre réaction ====> ε = 0 <====> e+ = e- Circuit de contre réaction peut être un fil, un dipôle ou un quadripôle 10°) Hypothèses simplificatrices pour un fonctionnement en linéaire + - D + - Q + - UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 26. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 26 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 27. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 27 1°) Montages fondamentaux 2°) Montages particuliers UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 28. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 28 Montage suiveur 1°) Montages fondamentaux 1 e s es v v Gvv + - ve vs ~ e- e+     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 29. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 29 Montage amplificateur inverseur 1 2 1 2 R R v v Gv R R v e s es  + - R2 ve R1 vs~ e- e+     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 30. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 30 + - R0 ve R0 vs~ e- e+ Montage inverseur 1 0 0  e s ees v v Gvv R R v     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 31. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 31 Montage amplificateur non inverseur 1 2 1 2 11 R R v v Gv R R v e s es        + - R2 ve R1 vs ~ e- e+     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 32. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 32 Montage sommateur  21 vvvs  + - R3 v1 R1 vs~ v2 R2 ~ e- e+     eeCR IIAOI 0 0         2 2 3 1 1 3 v R R v R R vs 0321 RRRRSi  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 33. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 33 Montage sommateur non inverseur + - R4 R2 R3 R1 vs e- e+ v2 ~ v1 ~ 21 VVVs           2 1 3 1 1 4 43 21 v R R v R R RR RR vs 04321 RRRRRSi      eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 34. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 34 Montage soustracteur + - R3 R4 R2 R1 vs e- e+ v2 ~ v1 ~  12 1 2 vv R R vs  04321 RRRRRSi 4231 RRetRRSi  12 vvvs           1 1 2 2 43 21 1 4 v R R v RR RR R R vs     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 35. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 35 Montage intégrateur     dttv RC tv es 1 + - C ve R vs~ e- e+     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 36. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 36 Montage dérivateur dt dV RCV e s  + - R ve C vs~ e- e+     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 37. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 37 Montage logarithmique + - ve R vs V i diode e- e+     eeCR IIAOI 0 0         0 ln RI v uv e Ts UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 38. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 38 Vd Id diodeRappel : → La tension uT est correspond à la tension thermodynamique, d'une valeur de 25 mV environ à l’ambiance. → Is correspond au courant de saturation de la diode D ou courant inverse, de qcq nA.          1T d u V satd eII → Le courant à traversant la diode est donné par la relation :        s d Td u V sd I I uValorseIIsidirectEn T d ln: UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 39. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 39 Montage anti-logarithmique (ou exponentiel) diode + - ve R vs V i e- e+     eeCR IIAOI 0 0         T e ss u v IRv exp UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 40. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 40 + - R R vs v2 C v1 C e+ e- Montage intégrateur différentiel         dttvtv RC tvs 12 1     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE 2°) Montages particuliers
  • 41. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 41 gs iRv  Source de tension simple ~ vs - +R v iiRv eeete s ggs    00 vs R ig + - e- ~ e+     eeCR IIAOI 0 0  f.e.m UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 42. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 42 Source de tension amélioré vs’ R1 ig + - vs R3 + -R2     eeCR IIAOI 0 0      eeCR IIAOI 0 0  gs i R RR v    2 31 ~ vs + - f.e.m UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 43. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 43 + -R1 R2 R4R3 vs eg r i Source de courant → Fournit un courant i indépendant du circuit de charge (d'impédance r ici) → Montage nommé source de Howland     eeCR IIAOI 0 0  3 3241 R e iRRRRSi g  ~ i c.e.m UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 44. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 44 vs v1 R2 RG + - + - R1 v2 + - R0R0 R0R0 S1 S2 Amplificateur d'instrumentation     eeCR IIAOI 0 0   21 12 1 vv R RR v G s          213 vvvs  021 RRRRSi G  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 45. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 45 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 46. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 46 1°) Filtre actif passe bas de 1er ordre 2°) Filtre actif passe haut de 1er ordre UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 47. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 47 CRjR R H 21 2 1 1   → Gain d’un amplificateur inverseur : → Fréquence de coupure : 1 2 0 R R AH  CR fC 22 1   C j H H     1 0 Configuration n°1 1°) Filtre actif passe bas de 1er ordre Filtre à contre réaction simple ve vs + - R1 C R2     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 48. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 48 CRjR R H         1 1 1 1 2 → Gain d’un amplificateur non inverseur : → Fréquence de coupure : 1 2 0 1 R R AH  CR fC 2 1  C j H H     1 0 Configuration n°2 ve vs + - C R2 R1 R Filtre à contre réaction simple     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 49. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 49   CRj CRj R R H 1 1 1 2 1 → Gain d’un amplificateur inverseur : → Fréquence de coupure si : 1 2 0 R R H  CR fC 12 1   C C j j HH       1 0 Configuration n°1 2°) Filtre actif passe haut de 1er ordre ve vs + - C R2 R1 Filtre à contre réaction simple     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 50. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 50   CRj CRj R R H         1 1 1 2 → Gain d’un amplificateur non inverseur : → Fréquence de coupure : 1 2 0 1 R R HA  CR fC 2 1  C C j j HH       1 0 Configuration n°2 ve vs + -C R2 R1 R Filtre à contre réaction simple     eeCR IIAOI 0 0  UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 51. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 51 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 52. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 52 1°) Comparateurs simples de valeur relative 2°) Comparateurs simples de valeur absolue 3°) Comparateurs à seuils ou à hystéresis (ou triggers de Scmitt) UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 53. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 53 ► On distingue deux types de montages comparateurs selon les positions respectives de Ve(t) et VREF = E0 sur les entrées du comparateur. Montages comparateurs simples de valeur relative E0 Ve Vs + _ + _~ Vs + _ + _~ Comparateur non inverseur Comparateur inverseur AOI en BO AOI en BO En permutant Ve(t) et V0, on obtient E0 = 0 E0 > 0 E0 < 0 E0 Ve 1°) Comparateurs simples de valeur relative Sortie binaire Sortie binaire UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 54. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 54 Montage comparateur simple non inverseur de valeur relative : Montage n°1 Montage n°2 + Montage n°3 + Ve Vs + _ ~ VREF = E0 = 0 E0 Ve Vs + _ + _~ E0 > 0 E0 Ve Vs _ + _ ~ E0 < 0 + UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 55. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 55 t Vs + Vemax Ve t E0 - Vemax + Vsat         VVsVee VVsVee sate sate 00 00   seuil Montage n°1 tbasculemendeseuil Ve :0 00   Chronogrammes - Vsat Si Ve = E0 = 0 basculement + e- Ve Vs + _e+ ~ VREF = E0 = 0E0 Ve > 0 Ve < 0 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 56. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 56 t Vs + Vemax Ve t E0 - Vemax Ve > E0 Ve < E0 Si Ve = E0  basculement         VVsVVee VVsVVee sate sate 0 0 0 0   seuil tbasculemendeseuilV VVe : 0 0 0   Montage n°2 Chronogrammes E0 Ve Vs + _ + _~ E0 > 0 + Vsat - Vsat UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 57. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 57 Fonctions de transfert des comparateurs simples non inverseurs Vs -Vsat +Vsat 0 Ve satse satse eREFe VVEV VVEV EVVVee     0 0 0 0 0    Vs -Vsat +Vsat 0 Ve 00  EVREF 0 0 0 0 00  EVREF + e- Ve Vs + _e+ ~ VREF = E0 = 0E0 E0 Ve Vs + _ + _~ E0 > 0 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 58. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 58 ► On distingue deux types de montages comparateurs selon les positions respectives de Ve(t) et VREF = E0 sur les entrées du comparateur. Montages comparateurs simples de valeur absolue E0 = 0 E0 > 0 E0 < 0 E0 Ve Vs + _+ _~ R1 R2 e- e+ Comparateur non inverseurAOI en BO Sortie binaire E0 Ve Vs + _ + _~ R1 R2 e- e+ Comparateur inverseur AOI en BO Sortie binaire 2°) Comparateurs simples de valeur absolue UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 59. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 59 Montage n°1 VREF = V0 = 0E0 Ve Vs + _ ~ R1 R2 e- e+ Montage n°2 V0 > 0VE0 Ve Vs + _+ _~ R1 R2 e- e+ V0 < 0 Montage n°3 E0 Ve Vs + _ + _ ~ R1 R2 e- e+ Montage comparateur simple non inverseur de valeur absolue : UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 60. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 60 Montage n°1 VREF = E0 = 0E0 Ve Vs + _ ~ R1 R2 e- e+ 0:00 0:0 21 2 21 2                  seuilee e VSeuilV RR R V eesitBasculemen RR R Veete seuileesatS seuileesatS VVVeesiVV VVVeesiVV     0 0 0eVsitBasculemen 0seuilV UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 61. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 61 Montage n°2 E0 > 0E0 Ve Vs + _+ _~ R1 R2 e- e+ 0 2 1 0 2 1 21 2 21 1 0 21 2 21 1 0 :0 0:0 E R R VSeuilE R R V RR R V RR R E eesitBasculemen RR R V RR R Eeete seuilee e                                            seuileesatS seuileesatS VE R R V RR R V RR R EeesiVV VE R R V RR R V RR R EeesiVV                                 0 2 1 21 2 21 1 0 0 2 1 21 2 21 1 0 0 0 0 2 1 E R R VsitBasculemen e        0seuilV UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 62. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 62 + Vemax Ve t - Vemax Ve >Vseuil Ve < Vseuil Si Ve = Vseuil  basculement Vseuil t Vs 0 2 1 V R R VVsitBasculemen seuile        seuilesatS seuilesatS VV R R VsiVV VV R R VsiVV   0 2 1 0 2 1 Chronogrammes + Vsat - Vsat UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 63. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 63 seuilesatS seuilesatS VE R R VsiVV VE R R VsiVV   0 2 1 0 2 1 Vs -Vsat +Vsat 0seuilV Ve > Vseuil Ve < Vseuil Ve Fonction de transfert 0 2 1 E R R VVsitBasculemen seuile        UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 64. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 64 3°) Comparateurs à seuils ou à hystérésis (Trigger de Schmitt) e2 e1 Vs + _ + _ R2 R1 ~ e1 e2 Vs + _+ _ R2 R1 ~ ► Dans le cas général, les entrées e1 et e2 du montage reçoivent d’une part le signal à comparer ve(t) et d’autre part une tension de référence VREF = E0 Trigger inverseur Trigger non inverseur UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 65. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 65 Montage comparateur à hystérésis non inverseur (Trigger non inverseur) : E0 Vs + _ R2 R1 ~ E0 Vs + _ + _ R2 R1 ~ E0 Vs + _ + _ R2 R1 ~ Montage n°1 VREF = E0 = 0 Montage n°2 E0 > 0 Montage n°3 E0 < 0 Ve Ve Ve UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 66. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 66 Montage n°1 VREF = E0 = 0E0 Ve Vs + _ R2 R1 ~ SatSSatBH SeeS es VVcarV R R VVseuilsLes V R R V RR R V RR R V eesitBasculemenEeet RR R V RR R Ve                                             2 1 /2/1 2 1 21 2 21 1 0 21 2 21 1 : 0 0 VH et VB (seuils de commutation de la sortie) sont les valeurs de la tension Ve qui font changer la valeur de la sortie Vs UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 67. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 67 SatBSatH SeeS es V R R VetV R R VseuilsLes V R R V RR R V RR R V eesitBasculemeneet RR R V RR R Ve                                                   2 1 2 1 2 1 21 2 21 1 21 2 21 1 :2 0 00 HeesatsatS BeesatsatS VV R R V RR R V RR R VeealorsVVLorsque VV R R V RR R V RR R VeealorsVVLorsque                                             0 2 1 21 2 21 1 0 2 1 21 2 21 1 0 0 satSHe satSBe VVVVSi VVVVSi   satSHe satSBe VVVVSi VVVVSi   UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 68. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 68 BeHesatS HeBesatS VVetVVsiVV VVetVVsiVV      Bsatsats ème Hsatsats èr VseuilVàVdepasseVcycle VseuilVàVdepasseVcycle ::2 ::1   Cycle d’hystérésis : Vs = f(Ve) Vs Ve VB VH + Vsat - Vsat UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 69. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 69 VH VB Ve t t Vs +Vsat -Vsat BeHesatS HeBesatS VVetVVsiVV VVetVVsiVV   UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 70. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 70 Montage n°2 E0 > 0 E0 Ve Vs + _ + _ R2 R1 ~ SatBH SeeS es V R R E R RR VVseuilsLes V R R E R RR V RR R V RR R VE eesitBasculemenEeet RR R V RR R Ve                                                           2 1 0 1 21 /2/1 2 1 0 1 21 21 2 21 1 0 0 21 2 21 1 : VH et VB (seuils de commutation de la sortie) sont les valeurs de la tension Ve qui font changer la valeur de la sortie Vs UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 71. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 71 SatBSatH SeeS es V R R V R RR VetV R R V R RR VseuilsLes V R R V R RR V RR R V RR R VV eesitBasculemenVeet RR R V RR R Ve                                                                        2 1 0 2 21 2 1 0 2 21 2 1 0 2 21 21 2 21 1 0 0 21 2 21 1 : HsateesatsatS BsateesatsatS VV R R V R RR VV RR R V RR R VeealorsVVLorsque VV R R V R RR VV RR R V RR R VeealorsVVLorsque                                                           2 1 0 2 21 0 21 2 21 1 2 1 0 2 21 0 21 2 21 1 satSHe satSBe VVVVSi VVVVSi   0 < V0 < Vsat 0HV 0BV UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 72. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 72 satSBe satSHe VVVVSi VVVVSi      Hsatsats ème Bsatsats èr VseuilVàVdepasseVcycle VseuilVàVdepasseVcycle ::2 ::1   Vs Ve VB VH + Vsat - Vsat Cycle d’hystérésis : Vs = f(Ve) BeHesatS HeBesatS VVetVVsiVV VVetVVsiVV   UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 73. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 73 Fin du chapitre VIII UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
  • 74. FSTM : DEUST - MIP E141 : Circuits Électriques et Électroniques Pr . A. BAGHDAD 74 Fin de l’exposé de cours Module : E141 UNIVERSITEHASSANIICASABLANCA–FACULTEDESSCIENCESETTECHNIQUESMOHAMMEDIA DEUST-MIP–MODULE:E141–CIRCUITSÉLECTRIQUESETÉLECTRONIQUES PR.A.BAGHDAD-DEPARTEMENTGENIEELECTRIQUE
