Cours cbs 16

ou
Descente de Charges
dans
Rassemblé et commenté par :
TATMBA NGAMGA Jules Richard
Ingénieur Manager
ENSTP 2006

SOMMAIRE
Pages
I. - Introduction............................................................................................................3
II. - Vue Principale......................................................................................................4
II.1 - Fichier............................................................................................................................4
II.2 - Edition............................................................................................................................6
II.3. - Calcul..........................................................................................................................22
II.4.- Zoom............................................................................................................................25
II.5. - Repère.........................................................................................................................26
II.6. - Bâtiment......................................................................................................................26
II.7.- Etages...........................................................................................................................26
II.8. - Chargements................................................................................................................27
II.9. - Affichage.....................................................................................................................28
II.10. - Options......................................................................................................................31
II.11. - Fenêtre.......................................................................................................................33
III. - Vue 3D...............................................................................................................41
III.1 - Fichier.........................................................................................................................41
III.2. - Rafraîchir...................................................................................................................41
III.3. - Zoom..........................................................................................................................41
III.4. - Rotation......................................................................................................................42
III.5. Etages...........................................................................................................................42
III.6.- Chargements...............................................................................................................42
III.7.- Affichage....................................................................................................................42
III.8. - Options (Cf. explications précédentes) :....................................................................43
III.9. - Fenêtre (Cf. explications précédentes) :....................................................................44
IV. Vue Dessin............................................................................................................44
IV.1.- Fichier........................................................................................................................44
IV.2. - Zoom..........................................................................................................................45
IV.3. - Etages........................................................................................................................45
IV.4. - Chargements..............................................................................................................45
IV.5. - Affichage...................................................................................................................45
IV.6. - Options......................................................................................................................46
IV.7. - Fenêtre.......................................................................................................................46
V. - Mode de travail sans documents ouverts .........................................................46
V.1. - Fichier.........................................................................................................................46
V.2. - Options........................................................................................................................46
V.3.- Fenêtre.........................................................................................................................47
VI. - Les principes de travail: ..................................................................................47
VI.1. - Formation du schéma du bâtiment ..........................................................................47
VI.2. - Introduction des charges ;..........................................................................................49
VI.3. - Calcul;........................................................................................................................50
Rassemblé et commenté par TATMBA NGAMGA Jules Richard - ENSTP 2006 - 2

I. - Introduction
Option générale. Configuration du module
La DESCENTE DE CHARGES est un système multifenêtrage à plusieurs documents.
L’utilisateur peut travailler avec plusieurs documents et chaque document peut être présenté
simultanément sous une des trois vues:
- vue Principale;
- vue 3D;
- vue Dessin.
Le système permet de travailler à défaut des documents ouverts en mode de travail sans
documents ouverts.
Les principes de travail:
- formation du schéma du bâtiment
- introduction des charges;
- calcul;

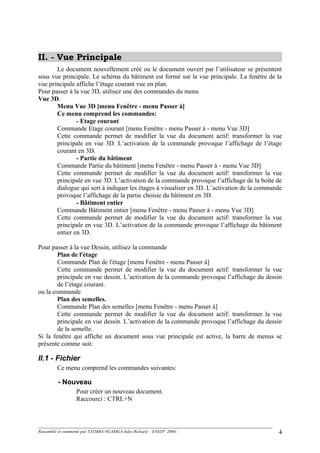

II. - Vue Principale
Le document nouvellement créé ou le document ouvert par l’utilisateur se présentent
sous vue principale. Le schéma du bâtiment est formé sur la vue principale. La fenêtre de la
vue principale affiche l’étage courant vue en plan.
Pour passer à la vue 3D, utilisez une des commandes du menu
Vue 3D.
Menu Vue 3D [menu Fenêtre - menu Passer à]
Ce menu comprend les commandes:
- Etage courant
Commande Etage courant [menu Fenêtre - menu Passer à - menu Vue 3D]
Cette commande permet de modifier la vue du document actif: transformer la vue
principale en vue 3D. L’activation de la commande provoque l’affichage de l’étage
courant en 3D.
- Partie du bâtiment
Commande Partie du bâtiment [menu Fenêtre - menu Passer à - menu Vue 3D]
principale en vue 3D. L’activation de la commande provoque l’affichage de la boîte de
dialogue qui sert à indiquer les étages à visualiser en 3D. L’activation de la commande
provoque l’affichage de la partie choisie du bâtiment en 3D.
- Bâtiment entier
Commande Bâtiment entier [menu Fenêtre - menu Passer à - menu Vue 3D]
principale en vue 3D. L’activation de la commande provoque l’affichage du bâtiment
entier en 3D.
Pour passer à la vue Dessin, utilisez la commande
Plan de l'étage
Commande Plan de l'étage [menu Fenêtre - menu Passer à]
principale en vue dessin. L’activation de la commande provoque l’affichage du dessin
de l’étage courant.
ou la commande
Plan des semelles.
Commande Plan des semelles [menu Fenêtre - menu Passer à]
principale en vue dessin. L’activation de la commande provoque l’affichage du dessin
de la semelle.
Si la fenêtre qui affiche un document sous vue principale est active, la barre de menus se
présente comme suit:
II.1 - Fichier
Ce menu comprend les commandes suivantes:
- Nouveau
Pour créer un nouveau document.
Raccourci : CTRL+N

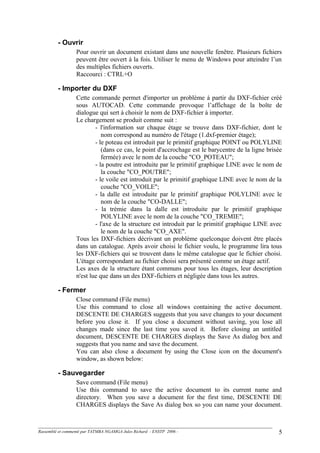

- Ouvrir
Pour ouvrir un document existant dans une nouvelle fenêtre. Plusieurs fichiers
peuvent être ouvert à la fois. Utiliser le menu de Windows pour atteindre l’un
des multiples fichiers ouverts.
Raccourci : CTRL+O
- Importer du DXF
Cette commande permet d'importer un problème à partir du DXF-fichier créé
sous AUTOCAD. Cette commande provoque l’affichage de la boîte de
dialogue qui sert à choisir le nom de DXF-fichier à importer.
Le chargement se produit comme suit :
- l'information sur chaque étage se trouve dans DXF-fichier, dont le
nom correspond au numéro de l'étage (1.dxf-premier étage);
- le poteau est introduit par le primitif graphique POINT ou POLYLINE
(dans ce cas, le point d'accrochage est le barycentre de la ligne brisée
fermée) avec le nom de la couche "CO_POTEAU";
- la poutre est introduite par le primitif graphique LINE avec le nom de
la couche "CO_POUTRE";
- le voile est introduit par le primitif graphique LINE avec le nom de la
couche "CO_VOILE";
- la dalle est introduite par le primitif graphique POLYLINE avec le
nom de la couche "CO-DALLE";
- la trémie dans la dalle est introduite par le primitif graphique
POLYLINE avec le nom de la couche "CO_TREMIE";
- l'axe de la structure est introduit par le primitif graphique LINE avec
le nom de la couche "CO_AXE".
Tous les DXF-fichiers décrivant un problème quelconque doivent être placés
dans un catalogue. Après avoir choisi le fichier voulu, le programme lira tous
les DXF-fichiers qui se trouvent dans le même catalogue que le fichier choisi.
L'étage correspondant au fichier choisi sera présenté comme un étage actif.
Les axes de la structure étant communs pour tous les étages, leur description
n'est lue que dans un des DXF-fichiers et négligée dans tous les autres.
- Fermer
Close command (File menu)
Use this command to close all windows containing the active document.
DESCENTE DE CHARGES suggests that you save changes to your document
before you close it. If you close a document without saving, you lose all
changes made since the last time you saved it. Before closing an untitled
document, DESCENTE DE CHARGES displays the Save As dialog box and
suggests that you name and save the document.
You can also close a document by using the Close icon on the document's
window, as shown below:
- Sauvegarder
Save command (File menu)
Use this command to save the active document to its current name and
directory. When you save a document for the first time, DESCENTE DE
CHARGES displays the Save As dialog box so you can name your document.

If you want to change the name and directory of an existing document before
you save it, choose the Save As command.
Raccourci : CTRL+S
- Sauvegarder sous
Use this command to save and name the active document. DESCENTE DE
CHARGES displays the Save As dialog box so you can name your document.
To save a document with its existing name and directory, use the Save
command.
- Quitter
Exit command (File menu)
Use this command to end your DESCENTE DE CHARGES session. You can
also use the Close command on the application Control menu. DESCENTE DE
CHARGES prompts you to save documents with unsaved changes.
Raccourci :
Clavier : ALT+F4
Souris : Double-click the application's Control menu button.
II.2 - Edition
- Annuler
Utiliser cette commande pour revenir à la dernière action, si possible. Cette
commande devient grise si la dernière action ne peut pas être annulée.
Raccourci : CTRL+Z ou
ALT-Retour Arrière
- Curseur ponctuel
Commande Curseur ponctuel [menu Edition]
En utilisant cette commande, choisissez le curseur 2.
Curseurs utilisés dans le présent module :
- curseur 1 - c'est le pointeur standard Windows qui permet de travailler
avec le menu;
- curseur 2 - (en forme de cible) sert à indiquer un élément quelconque
(noeud, poutre, poteau, etc...);
- curseur 3 - (en forme d'étoile) permet de tracer un rectangle de taille
variable ("fenêtre extensible") pour indiquer un groupe d'éléments ou
découper un fragment;
- curseur 4 - (en forme de croix) sert à introduire les éléments linéaires,
tels que voile, poutre, bord de la dalle, etc...
Pour indiquer un élément avec le curseur 2 déplacez-le jusqu'à l'élément à
sélectionner et appuyez sur la touche gauche de la souris.
Le travail avec le curseur 3 se fait à deux étapes:
- installez le curseur sur le coin du rectangle découpant le groupe
sélectionné et appuyez sur la touche gauche de la souris;
- déplacez le curseur selon la diagonale pour déployer la fenêtre
extensible et appuyez sur la touche gauche de la souris pour bloquer le
deuxième angle.

Le travail avec le curseur 4 se fait également à deux étapes:
- installez le curseur dans le premier point du tronçon à tracer et cliquez
sur la touche gauche de la souris (dans certains cas, cette étape est
inutile, le premier point étant installé automatiquement);
- en déplaçant le curseur, "tirez" le fil accroché vers le point voulu et
fixez-le avec la touche gauche de la souris.
Vous pouvez remplacer le curseur 2 par le curseur 3 ou vice versa en
utilisant les commandes suivantes:
- Curseur ponctuel
- Curseur fenêtre
- Curseur fenêtre
Commande Curseur fenêtre [menu Edition]
En utilisant cette commande, choisissez le curseur 3.
II.2.1 - Grille
- Cartésienne
Commande Cartésienne [menu Edition - menu Grille]
Cette commande provoque l’affichage d’une boîte de dialogue qui sert à créer
la grille cartésienne.
Pour créer une grille cartésienne, remplissez le tableau correspondant en
indiquant par rapport au repère les déplacements selon X et Y du premier
noeud de la grille, l'angle de rotation de la grille et la dissection selon X et Y.
Si la grille pour ce schéma est déjà créée, la grille nouvelle ne remplace pas la
grille existante, mais la complète.
Repère
Toutes les coordonnées ainsi que les déplacements selon les axes sont
introduits par rapport au repère. Le repère est affiché sur le schéma de
l’étage courant. Pour faciliter l’introduction de coordonnées ou de
déplacements l’utilisateur peut déplacer ou tourner le repère à l’aide de
commandes du Menu Repère.
Menu Repère
Le menu Repère inclut les commandes suivantes:
- Translation
Cette commande active le mode de translation du repère avec le
curseur. A l’aide du curseur 2 l’utilisateur indique le noeud du
schéma [Les noeuds du schéma de l'étage sont les noeuds de la
grille, les centres des poteaux installés, les extrémités des
poutres et des voiles installés, les noeuds des contours des dalles
installées et les points d'intersection de tous les tronçons (voiles,
poutres, contours).] auquel il veut déplacer le repère. Le mode
précédent est restitué immédiatement après le déplacement du
repère.
- Rotation
Cette commande active le mode de rotation du repère avec le
curseur. Avec le curseur 4 l’utilisateur indique le noeud du
schéma qui désigne la nouvelle direction de l’axe Y. L'origine

du repère ne varie pas. Après la rotation du repère le mode
précédent est restitué automatiquement.
- Translation+Rotation
Cette commande provoque l’affichage de la boîte de dialogue
qui sert à définir la translation et la rotation du repère à l'aide du
tableau. L’utilisateur introduit les déplacements du repère (X, Y)
et l’angle de rotation Fi. L’activation du bouton CONFIRMER
provoque le déplacement du repère selon les axes X,Y par
rapport à l’ancienne position de l’origine du repère. Ensuite le
repère tourne à l’angle Fi (la direction positive est inverse à
celle de l’aiguille d’une montre) par rapport à la nouvelle
position de l’origine du repère.
- Polaire
Cette commande provoque l’affichage d’une boîte de dialogue qui sert à créer
la grille polaire.
Pour créer une grille polaire, remplissez le tableau correspondant en indiquant
par rapport au repère les déplacements selon X et Y du centre de la grille,
l'angle initial, le rayon initial et la dissection selon la circonférence et le rayon.
Si la grille pour ce schéma est déjà créée, la grille nouvelle ne remplace pas la
grille existante, mais la complète.
- Suppression nœuds
Cette commande permet de supprimer les noeuds de la grille.
Pour supprimer quelques noeuds de la grille et, comme conséquence, les
fragments adjacents, indiquez les noeuds à supprimer avec le curseur 2 ou 3.
II.2.2. - Axes
- Saisie
Cette commande active la saisie des axes par curseur. L’activation de ce mode
provoque l’affichage d’une fenêtre auxiliaire avec le champ d’entrée du nom de
l’axe. Pour introduire un axe, indiquez avec le curseur 4 deux noeuds du
schéma à travers lesquels vous voulez tracer l'axe de la structure. Le nom,
annoncé dans la fenêtre auxiliaire, est attribué automatiquement à l’axe
introduit. Pour changer le nom par défaut, introduisez un nouveau nom.
- Suppression
Cette commande active le mode de suppression des axes. Pour supprimer les
axes, indiquez avec le curseur 2 ou 3 les axes. Pour indiquer un axe, indiquez
son nom encerclé.
- Renomination
Cette commande active le mode de renomination des axes. L’activation de ce
mode provoque l’affichage d’une fenêtre auxiliaire avec le champ d’entrée du
nom de l’axe. Pour renommer les axes existants, introduisez un nouveau nom
dans la fenêtre auxiliaire et indiquez l’axe à renommer avec le curseur 2. Pour
indiquer un axe, indiquez son nom encerclé.

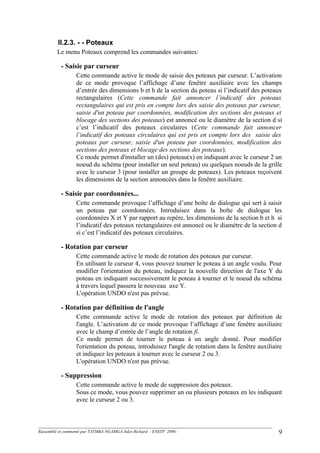

II.2.3. - - Poteaux
Le menu Poteaux comprend les commandes suivantes:
- Saisie par curseur
Cette commande active le mode de saisie des poteaux par curseur. L’activation
de ce mode provoque l’affichage d’une fenêtre auxiliaire avec les champs
d’entrée des dimensions b et h de la section du poteau si l’indicatif des poteaux
rectangulaires (Cette commande fait annoncer l’indicatif des poteaux
rectangulaires qui est pris en compte lors des saisie des poteaux par curseur,
saisie d'un poteau par coordonnées, modification des sections des poteaux et
blocage des sections des poteaux) est annoncé ou le diamètre de la section d si
c’est l’indicatif des poteaux circulaires (Cette commande fait annoncer
l’indicatif des poteaux circulaires qui est pris en compte lors des saisie des
poteaux par curseur, saisie d'un poteau par coordonnées, modification des
sections des poteaux et blocage des sections des poteaux).
Ce mode permet d'installer un (des) poteau(x) en indiquant avec le curseur 2 un
noeud du schéma (pour installer un seul poteau) ou quelques noeuds de la grille
avec le curseur 3 (pour installer un groupe de poteaux). Les poteaux reçoivent
les dimensions de la section annoncées dans la fenêtre auxiliaire.
- Saisie par coordonnées...
Cette commande provoque l’affichage d’une boîte de dialogue qui sert à saisir
un poteau par coordonnées. Introduisez dans la boîte de dialogue les
coordonnées X et Y par rapport au repère, les dimensions de la section b et h si
l’indicatif des poteaux rectangulaires est annoncé ou le diamètre de la section d
si c’est l’indicatif des poteaux circulaires.
- Rotation par curseur
Cette commande active le mode de rotation des poteaux par curseur.
En utilisant le curseur 4, vous pouvez tourner le poteau à un angle voulu. Pour
modifier l'orientation du poteau, indiquez la nouvelle direction de l'axe Y du
poteau en indiquant successivement le poteau à tourner et le noeud du schéma
à travers lequel passera le nouveau axe Y.
L'opération UNDO n'est pas prévue.
- Rotation par définition de l'angle
Cette commande active le mode de rotation des poteaux par définition de
l'angle. L’activation de ce mode provoque l’affichage d’une fenêtre auxiliaire
avec le champ d’entrée de l’angle de rotation fi.
Ce mode permet de tourner le poteau à un angle donné. Pour modifier
l'orientation du poteau, introduisez l'angle de rotation dans la fenêtre auxiliaire
et indiquez les poteaux à tourner avec le curseur 2 ou 3.
- Suppression
Cette commande active le mode de suppression des poteaux.
Sous ce mode, vous pouvez supprimer un ou plusieurs poteaux en les indiquant
avec le curseur 2 ou 3.

- Modification des sections
Cette commande active le mode de modification des sections des poteaux.
L’activation de ce mode provoque l’affichage d’une fenêtre auxiliaire avec les
champs d’entrée des dimensions b et h du poteau si l’indicatif des poteaux
rectangulaires est annoncé ou de la section d si c’est l’indicatif des poteaux
circulaires.
Ce mode permet de modifier le type de section et/ou les dimensions de la
section des poteaux installés. Pour ce faire, introduisez les dimensions voulues
dans la fenêtre auxiliaire et indiquez les poteaux avec le curseur 2 ou 3.
- Blocage des sections
Cette commande active le mode de blocage des sections des poteaux.
L’activation de ce mode provoque l’affichage d’une fenêtre auxiliaire qui sert à
bloquer ou à débloquer les dimensions b et h de la section du poteau si
l’indicatif des poteaux rectangulaires est annoncé ou de la section d si c’est
l’indicatif des poteaux circulaires.
Le paramètre coché dans la fenêtre auxiliaire - blocage du paramètre, le
paramètre non coché - suppression du blocage. En indiquant les poteaux avec
le curseur 2 ou 3, vous pouvez bloquer ou débloquer des dimensions des
sections des poteaux sélectionnés.
- Section rectangulaire
Cette commande fait annoncer l’indicatif des poteaux rectangulaires qui est
pris en compte lors des saisie des poteaux par curseur, saisie d'un poteau par
coordonnées, modification des sections des poteaux et blocage des sections des
poteaux
- Section circulaire
Cette commande fait annoncer l’indicatif des poteaux circulaires qui est pris en
compte lors des saisie des poteaux par curseur, saisie d'un poteau par
coordonnées, modification des sections des poteaux et blocage des sections des
poteaux
II.2.4 - Poutres
Cette commande active le mode de saisie des poutres par curseur. L’activation
d’entrée des dimensions b et h de la poutre. La commande saisie du noeud
suivant de la poutre par coordonnées devient accessible.
Sous ce mode, vous pouvez définir la position de chaque extrémité de la
poutre, soit en indiquant le noeud du schéma avec le curseur 4, soit en
exécutant la commande saisie du noeud suivant de la poutre par coordonnées.
La poutre reçoit les dimensions de la section annoncées dans la fenêtre
auxiliaire.

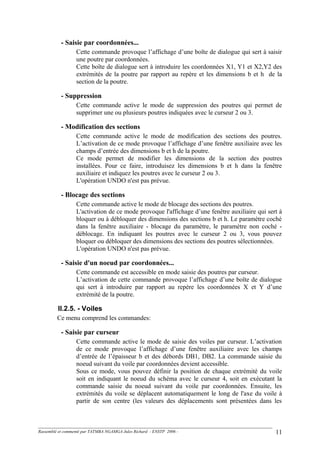

- Saisie par coordonnées...
Cette commande provoque l’affichage d’une boîte de dialogue qui sert à saisir
une poutre par coordonnées.
Cette boîte de dialogue sert à introduire les coordonnées X1, Y1 et X2,Y2 des
extrémités de la poutre par rapport au repère et les dimensions b et h de la
section de la poutre.
- Suppression
Cette commande active le mode de suppression des poutres qui permet de
supprimer une ou plusieurs poutres indiquées avec le curseur 2 ou 3.
- Modification des sections
Cette commande active le mode de modification des sections des poutres.
champs d’entrée des dimensions b et h de la poutre.
Ce mode permet de modifier les dimensions de la section des poutres
installées. Pour ce faire, introduisez les dimensions b et h dans la fenêtre
auxiliaire et indiquez les poutres avec le curseur 2 ou 3.
- Blocage des sections
Cette commande active le mode de blocage des sections des poutres.
L'activation de ce mode provoque l'affichage d’une fenêtre auxiliaire qui sert à
bloquer ou à débloquer des dimensions des sections b et h. Le paramètre coché
dans la fenêtre auxiliaire - blocage du paramètre, le paramètre non coché -
déblocage. En indiquant les poutres avec le curseur 2 ou 3, vous pouvez
bloquer ou débloquer des dimensions des sections des poutres sélectionnées.
- Saisie d'un noeud par coordonnées...
Cette commande est accessible en mode saisie des poutres par curseur.
L’activation de cette commande provoque l’affichage d’une boîte de dialogue
qui sert à introduire par rapport au repère les coordonnées X et Y d’une
extrémité de la poutre.
II.2.5. - Voiles
Cette commande active le mode de saisie des voiles par curseur. L’activation
d’entrée de l’épaisseur b et des débords DB1, DB2. La commande saisie du
noeud suivant du voile par coordonnées devient accessible.
Sous ce mode, vous pouvez définir la position de chaque extrémité du voile
soit en indiquant le noeud du schéma avec le curseur 4, soit en exécutant la
commande saisie du noeud suivant du voile par coordonnées. Ensuite, les
extrémités du voile se déplacent automatiquement le long de l'axe du voile à
partir de son centre (les valeurs des déplacements sont présentées dans les

champs d’entrée DB1,DB2 de la fenêtre auxiliaire). Le voile reçoit l’épaisseur
affichée dans le champ b de la fenêtre auxiliaire.
- Saisie par coordonnées
Cette commande provoque l’affichage d’une boîte de dialogue servant à saisir
un voile par coordonnées. Cette boîte de dialogue sert à introduire les
coordonnées X1, Y1 et X2,Y2 des extrémités du voile par rapport au repère et
son épaisseur b.
- Modification des ouvertures
Cette commande active le mode de modification des ouvertures dans les voiles.
Sous ce mode, vous pouvez indiquer le voile avec le curseur 2 et modifier
ensuite les ouvertures dans la boîte de dialogue qui s’affiche.
- Suppression
Cette commande active le mode de suppression des voiles.
Sous ce mode, vous pouvez supprimer un ou plusieurs voiles en les indiquant
avec le curseur 2 ou 3.
- Sélection des matériaux
Cette commande active le mode de sélection des matériaux pour les voiles.
L’activation de ce mode provoque l’affichage d’une fenêtre auxiliaire avec la
liste des matériaux pour les voiles (voir Bibliothèque des matériaux pour les
voiles) [Cette commande provoque l’affichage de la boîte de dialogue qui sert
à modifier la bibliothèque des voiles. Pour supprimer un matériau, indiquez la
ligne avec sa description et validez avec SUPPRIMER. Pour modifier la
caractéristique d’un matériau, indiquez la ligne avec sa description et validez
avec EDITION. Dans la boîte de dialogue qui s’affichera, modifiez les
caractéristiques ou le nom du matériau choisi. Pour introduire un matériau
nouveau dans la bibliothèque, pressez le bouton NOUVEAU et introduisez les
caractéristiques et le nom du matériau voulu dans la boîte de dialogue qui
s‘affichera.] Ce mode permet de sélectionner le matériau voulu. Pour ce faire,
choisissez dans la liste le matériau voulu et indiquez les voiles avec le curseur
2 ou 3. L'opération UNDO n'est pas prévue.
- Modification des épaisseurs
Cette commande active le mode de modification des épaisseurs des voiles.
L’activation de ce mode provoque l’affichage d’une fenêtre auxiliaire avec le
champ d’entrée de l’épaisseur b.
Le mode permet de modifier l'épaisseur des voiles installés. Pour ce faire,
introduisez l'épaisseur (b) dans la fenêtre auxiliaire et indiquez les voiles avec
le curseur 2 ou 3.
- Blocage des épaisseurs
Cette commande active le mode de blocage des épaisseurs des voiles.
L'activation de ce mode provoque l'affichage d’une fenêtre auxiliaire qui sert à
bloquer ou à débloquer l’épaisseur b.

Le paramètre coché dans la fenêtre auxiliaire - blocage du paramètre, le
paramètre non coché - suppression du blocage. En indiquant les voiles avec le
curseur 2 ou 3, vous pouvez bloquer ou débloquer l’épaisseur des voiles
sélectionnés.
- Saisie d'un noeud par coordonnées
Cette commande est accessible en mode saisie des voiles par curseur.
extrémité du voile.
II.2.6. - Dalles
Cette commande active le mode de saisie des dalles par curseur. L’activation
de ce mode provoque l’affichage d’une fenêtre auxiliaire avec le champ
d’entrée de l’épaisseur b. Les commandes saisie du noeud suivant de la dalle
par coordonnées, suppression du contour de la dalle, suppression du dernier
segment de la dalle deviennent accessibles.
Pour introduire une dalle, tracez son contour avec le curseur 4 en fixant les
noeuds du polygone aux noeuds du schéma et fermez le contour en indiquant
son premier noeud. Chaque noeud suivant peut être introduit également à l'aide
des valeurs numériques des coordonnées décrites à l'aide de commande saisie
du noeud suivant de la dalle par coordonnées. Pour supprimer le dernier
fragment du contour, utilisez la commande suppression du dernier segment de
la dalle. L'affectation courante du contour peut être supprimée à l'aide de
commande suppression du contour de la dalle. La dalle reçoit l’épaisseur
annoncée dans la fenêtre auxiliaire.
- Suppression
Cette commande active le mode de suppression des dalles.
Sous ce mode, l’utilisateur peut supprimer une ou plusieurs dalles en les
indiquant avec le curseur 2 ou 3.
- Désactivation des bords
Cette commande active le mode de désactivation des bords des dalles.
Par défaut, les dalles sont appuyées sur les éléments sous-jacents.
Ce mode sert à désactiver le/les bords de la dalle. En utilisant le curseur 2 ou 3,
indiquez les bords de la dalle. Les bords appuyés sont désactivés et vice versa.
Cette commande active le mode de sélection des matériaux pour les dalles.
liste des matériaux pour les dalles (voir bibliothèque des matériaux pour les
dalles).[Cette commande provoque l’affichage de la boîte de dialogue qui sert
à modifier la bibliothèque des dalles. Pour supprimer un matériau, indiquez la
ligne avec sa description et validez avec SUPPRIMER. Pour modifier la

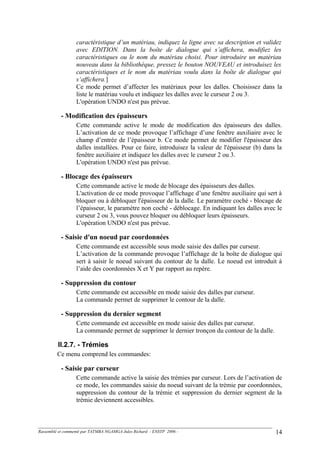

caractéristique d’un matériau, indiquez la ligne avec sa description et validez
avec EDITION. Dans la boîte de dialogue qui s’affichera, modifiez les
caractéristiques ou le nom du matériau choisi. Pour introduire un matériau
nouveau dans la bibliothèque, pressez le bouton NOUVEAU et introduisez les
caractéristiques et le nom du matériau voulu dans la boîte de dialogue qui
s‘affichera.]
Ce mode permet d’affecter les matériaux pour les dalles. Choisissez dans la
liste le matériau voulu et indiquez les dalles avec le curseur 2 ou 3.
- Modification des épaisseurs
Cette commande active le mode de modification des épaisseurs des dalles.
champ d’entrée de l’épaisseur b. Ce mode permet de modifier l'épaisseur des
dalles installées. Pour ce faire, introduisez la valeur de l'épaisseur (b) dans la
fenêtre auxiliaire et indiquez les dalles avec le curseur 2 ou 3.
- Blocage des épaisseurs
Cette commande active le mode de blocage des épaisseurs des dalles.
L'activation de ce mode provoque l’affichage d’une fenêtre auxiliaire qui sert à
bloquer ou à débloquer l'épaisseur de la dalle. Le paramètre coché - blocage de
l’épaisseur, le paramètre non coché - déblocage. En indiquant les dalles avec le
curseur 2 ou 3, vous pouvez bloquer ou débloquer leurs épaisseurs.
Cette commande est accessible sous mode saisie des dalles par curseur.
L’activation de la commande provoque l’affichage de la boîte de dialogue qui
sert à saisir le noeud suivant du contour de la dalle. Le noeud est introduit à
l’aide des coordonnées X et Y par rapport au repère.
- Suppression du contour
Cette commande est accessible en mode saisie des dalles par curseur.
La commande permet de supprimer le contour de la dalle.
- Suppression du dernier segment
Cette commande est accessible en mode saisie des dalles par curseur.
La commande permet de supprimer le dernier tronçon du contour de la dalle.
II.2.7. - Trémies
Cette commande active la saisie des trémies par curseur. Lors de l’activation de
ce mode, les commandes saisie du noeud suivant de la trémie par coordonnées,
suppression du contour de la trémie et suppression du dernier segment de la
trémie deviennent accessibles.

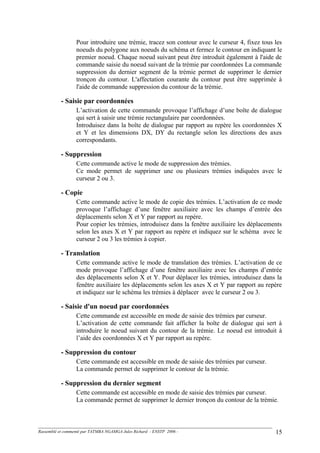

Pour introduire une trémie, tracez son contour avec le curseur 4, fixez tous les
noeuds du polygone aux noeuds du schéma et fermez le contour en indiquant le
premier noeud. Chaque noeud suivant peut être introduit également à l'aide de
commande saisie du noeud suivant de la trémie par coordonnées La commande
suppression du dernier segment de la trémie permet de supprimer le dernier
tronçon du contour. L'affectation courante du contour peut être supprimée à
l'aide de commande suppression du contour de la trémie.
qui sert à saisir une trémie rectangulaire par coordonnées.
Introduisez dans la boîte de dialogue par rapport au repère les coordonnées X
et Y et les dimensions DX, DY du rectangle selon les directions des axes
correspondants.
- Suppression
Cette commande active le mode de suppression des trémies.
Ce mode permet de supprimer une ou plusieurs trémies indiquées avec le
curseur 2 ou 3.
- Copie
Cette commande active le mode de copie des trémies. L’activation de ce mode
provoque l’affichage d’une fenêtre auxiliaire avec les champs d’entrée des
déplacements selon X et Y par rapport au repère.
Pour copier les trémies, introduisez dans la fenêtre auxiliaire les déplacements
selon les axes X et Y par rapport au repère et indiquez sur le schéma avec le
curseur 2 ou 3 les trémies à copier.
- Translation
Cette commande active le mode de translation des trémies. L’activation de ce
mode provoque l’affichage d’une fenêtre auxiliaire avec les champs d’entrée
des déplacements selon X et Y. Pour déplacer les trémies, introduisez dans la
fenêtre auxiliaire les déplacements selon les axes X et Y par rapport au repère
et indiquez sur le schéma les trémies à déplacer avec le curseur 2 ou 3.
Cette commande est accessible en mode de saisie des trémies par curseur.
L’activation de cette commande fait afficher la boîte de dialogue qui sert à
introduire le noeud suivant du contour de la trémie. Le noeud est introduit à
l’aide des coordonnées X et Y par rapport au repère.
La commande permet de supprimer le contour de la trémie.
La commande permet de supprimer le dernier tronçon du contour de la trémie.

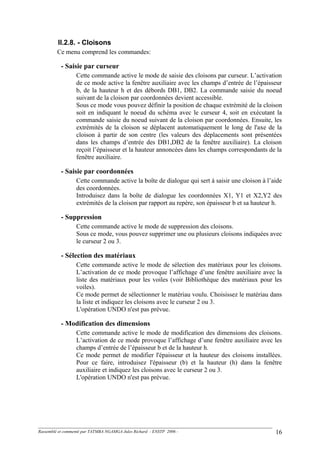

II.2.8. - Cloisons
Cette commande active le mode de saisie des cloisons par curseur. L’activation
de ce mode active la fenêtre auxiliaire avec les champs d’entrée de l’épaisseur
b, de la hauteur h et des débords DB1, DB2. La commande saisie du noeud
suivant de la cloison par coordonnées devient accessible.
Sous ce mode vous pouvez définir la position de chaque extrémité de la cloison
soit en indiquant le noeud du schéma avec le curseur 4, soit en exécutant la
commande saisie du noeud suivant de la cloison par coordonnées. Ensuite, les
extrémités de la cloison se déplacent automatiquement le long de l'axe de la
cloison à partir de son centre (les valeurs des déplacements sont présentées
dans les champs d’entrée des DB1,DB2 de la fenêtre auxiliaire). La cloison
reçoit l’épaisseur et la hauteur annoncées dans les champs correspondants de la
fenêtre auxiliaire.
Cette commande active la boîte de dialogue qui sert à saisir une cloison à l’aide
des coordonnées.
Introduisez dans la boîte de dialogue les coordonnées X1, Y1 et X2,Y2 des
extrémités de la cloison par rapport au repère, son épaisseur b et sa hauteur h.
- Suppression
Cette commande active le mode de suppression des cloisons.
Sous ce mode, vous pouvez supprimer une ou plusieurs cloisons indiquées avec
le curseur 2 ou 3.
Cette commande active le mode de sélection des matériaux pour les cloisons.
liste des matériaux pour les voiles (voir Bibliothèque des matériaux pour les
voiles).
Ce mode permet de sélectionner le matériau voulu. Choisissez le matériau dans
la liste et indiquez les cloisons avec le curseur 2 ou 3.
- Modification des dimensions
Cette commande active le mode de modification des dimensions des cloisons.
champs d’entrée de l’épaisseur b et de la hauteur h.
Ce mode permet de modifier l'épaisseur et la hauteur des cloisons installées.
Pour ce faire, introduisez l'épaisseur (b) et la hauteur (h) dans la fenêtre
auxiliaire et indiquez les cloisons avec le curseur 2 ou 3.

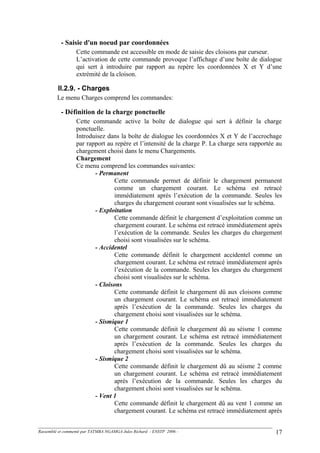

Cette commande est accessible en mode de saisie des cloisons par curseur.
extrémité de la cloison.
II.2.9. - Charges
Le menu Charges comprend les commandes:
- Définition de la charge ponctuelle
Cette commande active la boîte de dialogue qui sert à définir la charge
ponctuelle.
Introduisez dans la boîte de dialogue les coordonnées X et Y de l’accrochage
par rapport au repère et l’intensité de la charge P. La charge sera rapportée au
chargement choisi dans le menu Chargements.

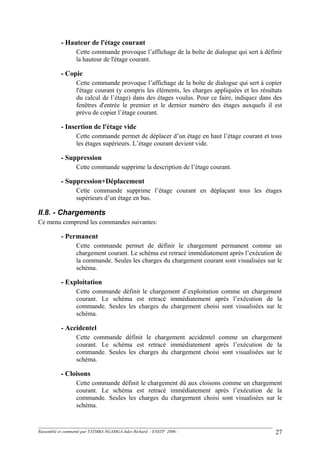

Chargement
- Permanent
Cette commande permet de définir le chargement permanent
comme un chargement courant. Le schéma est retracé
immédiatement après l’exécution de la commande. Seules les
charges du chargement courant sont visualisées sur le schéma.
- Exploitation
Cette commande définit le chargement d’exploitation comme un
chargement courant. Le schéma est retracé immédiatement après
l’exécution de la commande. Seules les charges du chargement
choisi sont visualisées sur le schéma.
- Accidentel
Cette commande définit le chargement accidentel comme un
- Cloisons
Cette commande définit le chargement dû aux cloisons comme
un chargement courant. Le schéma est retracé immédiatement
après l’exécution de la commande. Seules les charges du
chargement choisi sont visualisées sur le schéma.

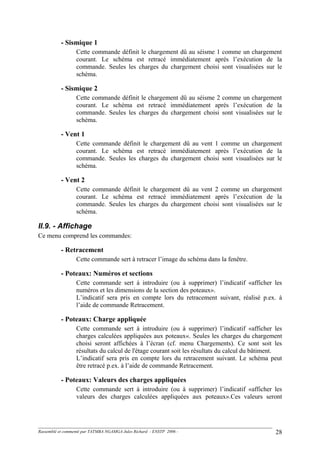

- Sismique 1
Cette commande définit le chargement dû au séisme 1 comme
- Sismique 2
Cette commande définit le chargement dû au séisme 2 comme
- Vent 1
Cette commande définit le chargement dû au vent 1 comme un

- Vent 2
Cette commande définit le chargement dû au vent 2 comme un

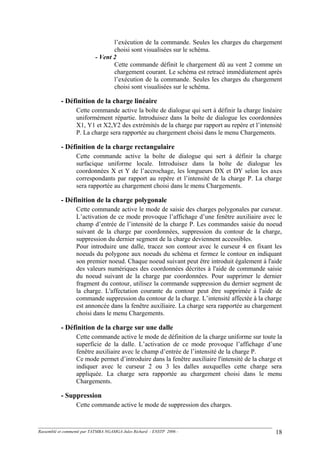

- Définition de la charge linéaire
Cette commande active la boîte de dialogue qui sert à définir la charge linéaire
uniformément répartie. Introduisez dans la boîte de dialogue les coordonnées
X1, Y1 et X2,Y2 des extrémités de la charge par rapport au repère et l’intensité
P. La charge sera rapportée au chargement choisi dans le menu Chargements.
- Définition de la charge rectangulaire
Cette commande active la boîte de dialogue qui sert à définir la charge
surfacique uniforme locale. Introduisez dans la boîte de dialogue les
coordonnées X et Y de l’accrochage, les longueurs DX et DY selon les axes
correspondants par rapport au repère et l’intensité de la charge P. La charge
sera rapportée au chargement choisi dans le menu Chargements.
- Définition de la charge polygonale
Cette commande active le mode de saisie des charges polygonales par curseur.
champ d’entrée de l’intensité de la charge P. Les commandes saisie du noeud
suivant de la charge par coordonnées, suppression du contour de la charge,
suppression du dernier segment de la charge deviennent accessibles.
Pour introduire une dalle, tracez son contour avec le curseur 4 en fixant les
noeuds du polygone aux noeuds du schéma et fermez le contour en indiquant
son premier noeud. Chaque noeud suivant peut être introduit également à l'aide
des valeurs numériques des coordonnées décrites à l'aide de commande saisie
du noeud suivant de la charge par coordonnées. Pour supprimer le dernier
fragment du contour, utilisez la commande suppression du dernier segment de
la charge. L'affectation courante du contour peut être supprimée à l'aide de
commande suppression du contour de la charge. L’intensité affectée à la charge
est annoncée dans la fenêtre auxiliaire. La charge sera rapportée au chargement
choisi dans le menu Chargements.
- Définition de la charge sur une dalle
Cette commande active le mode de définition de la charge uniforme sur toute la
superficie de la dalle. L’activation de ce mode provoque l’affichage d’une
fenêtre auxiliaire avec le champ d’entrée de l’intensité de la charge P.
Ce mode permet d’introduire dans la fenêtre auxiliaire l'intensité de la charge et
indiquer avec le curseur 2 ou 3 les dalles auxquelles cette charge sera
appliquée. La charge sera rapportée au chargement choisi dans le menu
Chargements.
- Suppression
Cette commande active le mode de suppression des charges.

Sous ce mode, vous pouvez supprimer une ou plusieurs charges indiquées avec
le curseur 2 ou 3.
- Modification des charges
Cette commande active le mode de modification des valeurs des charges.
champs d’entrée de l’intensité des charges ponctuelle, linéaire, surfacique.
Sous ce mode, vous pouvez introduire dans la fenêtre auxiliaire les nouvelles
valeurs des charges et indiquer les charges à modifier avec le curseur 2 ou 3.
- Définition du séisme et du vent
Cette commande provoque l’affichage de la boîte de dialogue qui sert à définir
le séisme et le vent. L’utilisateur introduit les angles (en degrés) entre les
directions de l'action sismique et l'axe X du repère (deux directions au
maximum) et les données analogiques pour l'action de vent (deux directions au
maximum). Chaque direction forme un chargement. L'utilisateur introduit
également les caractéristiques normalisées du bâtiment (région exposée,
catégories du sol, etc.)
Cette commande est accessible sous mode Définition de la charge polygonale.
L’activation de la commande provoque l’affichage de la boîte de dialogue qui
sert à saisir le noeud suivant du contour de la charge polygonale. Le noeud est
introduit à l’aide des coordonnées X et Y par rapport au repère.
La commande permet de supprimer le contour de la charge polygonale.
La commande permet de supprimer le dernier tronçon du contour de la charge
polygonale.
II.2.10. - Semelles
Le menu Semelles comprend les commandes:
- Dimensions des semelles sous poteaux
Cette commande active le mode de modification des dimensions des semelles
sous poteaux. L’écran affiche une fenêtre auxiliaire avec 3 champs d’entrée
(b,h,H).
b et h - dimensions de la semelle vues en plan, les directions de b et h étant les
directions de b et h du poteau; H - hauteur de la semelle.
Sous ce mode, l’utilisateur introduit ces paramètres dans la fenêtre auxiliaire et
indique les poteaux avec le curseur 2 ou 3. Les semelles ne peuvent être
introduites que pour l’étage n°1. L’opération UNDO n’est pas prévue.

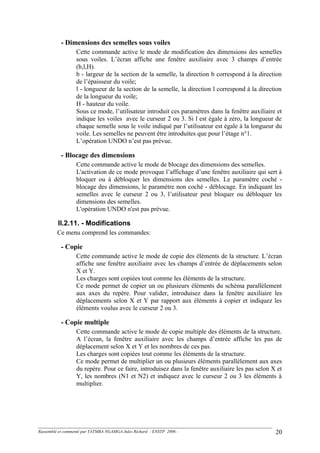

- Dimensions des semelles sous voiles
Cette commande active le mode de modification des dimensions des semelles
sous voiles. L’écran affiche une fenêtre auxiliaire avec 3 champs d’entrée
(b,l,H).
b - largeur de la section de la semelle, la direction b correspond à la direction
de l’épaisseur du voile;
l - longueur de la section de la semelle, la direction l correspond à la direction
de la longueur du voile;
H - hauteur du voile.
Sous ce mode, l’utilisateur introduit ces paramètres dans la fenêtre auxiliaire et
indique les voiles avec le curseur 2 ou 3. Si l est égale à zéro, la longueur de
chaque semelle sous le voile indiqué par l’utilisateur est égale à la longueur du
voile. Les semelles ne peuvent être introduites que pour l’étage n°1.
L’opération UNDO n’est pas prévue.
- Blocage des dimensions
Cette commande active le mode de blocage des dimensions des semelles.
L'activation de ce mode provoque l’affichage d’une fenêtre auxiliaire qui sert à
bloquer ou à débloquer les dimensions des semelles. Le paramètre coché -
blocage des dimensions, le paramètre non coché - déblocage. En indiquant les
semelles avec le curseur 2 ou 3, l’utilisateur peut bloquer ou débloquer les
dimensions des semelles.
II.2.11. - Modifications
- Copie
Cette commande active le mode de copie des éléments de la structure. L’écran
affiche une fenêtre auxiliaire avec les champs d’entrée de déplacements selon
X et Y.
Les charges sont copiées tout comme les éléments de la structure.
Ce mode permet de copier un ou plusieurs éléments du schéma parallèlement
aux axes du repère. Pour valider, introduisez dans la fenêtre auxiliaire les
déplacements selon X et Y par rapport aux éléments à copier et indiquez les
éléments voulus avec le curseur 2 ou 3.
- Copie multiple
Cette commande active le mode de copie multiple des éléments de la structure.
A l’écran, la fenêtre auxiliaire avec les champs d’entrée affiche les pas de
déplacement selon X et Y et les nombres de ces pas.
Les charges sont copiées tout comme les éléments de la structure.
Ce mode permet de multiplier un ou plusieurs éléments parallèlement aux axes
du repère. Pour ce faire, introduisez dans la fenêtre auxiliaire les pas selon X et
Y, les nombres (N1 et N2) et indiquez avec le curseur 2 ou 3 les éléments à
multiplier.

- Translation
Cette commande active le mode de translation des éléments de la structure.
L’écran affiche une fenêtre auxiliaire avec les champs d’entrée de
déplacements selon X et Y.
Les charges se déplacent tout comme les éléments de la structure.
Ce mode permet de déplacer un ou plusieurs éléments du schéma parallèlement
aux axes du repère. Pour valider, introduisez dans la fenêtre auxiliaire les
déplacements selon X et Y par rapport aux éléments à copier et indiquez les
éléments voulus avec le curseur 2 ou 3.
- Rotation
Cette commande active le mode de rotation des éléments de la structure.
L’écran affiche une fenêtre auxiliaire avec le champ d’entrée de l’angle de
rotation.
Les charges sont tournées tout comme les éléments de la structure.
Ce mode permet de tourner un ou plusieurs éléments autour de l'origine du
repère. Pour ce faire, introduisez dans la fenêtre auxiliaire l'angle de rotation et
indiquez les éléments à tourner avec le curseur 2 ou 3.
- Suppression
Cette commande active le mode de suppression des éléments de la structure.
Les charges sont supprimées tout comme les éléments de la structure.
Sous ce mode, l’utilisateur peut supprimer une ou plusieurs éléments en
indiquant avec le curseur 2 ou 3.
- Copie parallèle
Cette commande active le mode de copie parallèle des éléments de la structure.
L’écran affiche une fenêtre auxiliaire avec les champs d’entrée du déplacement D.
Ce mode suppose le travail avec les poutres, voiles, cloisons.
Introduisez la valeur du déplacement dans la fenêtre auxiliaire. Indiquez
l’élément à copier et, successivement, le premier, le deuxième élément limitant
et un des demi-plans formés par l’élément à copier pour indiquer la direction
de la copie. L’élément, copié dans la direction indiquée à un déplacement
donné, sera étiré ou raccourci pour se placer entre les points d’intersection
d’une droite formée par cet élément avec les droites formées par le premier et
le deuxième éléments limitants.
- Etirer
Cette commande sert à étirer les éléments de la structure.
Ce mode suppose le travail avec les poutres, voiles, cloisons.
Indiquez successivement l’élément à étirer et l’élément limitant. Une des
extrémités de l’élément à étirer se déplace au point d’intersection de la droite
formée par l’élément à étirer avec la droite formée par l’élément limitant.
- Copie dans l'autre étage
Cette commande sert à copier les éléments de la structure dans un autre étage.
Indiquez les éléments à copier avec le curseur 2 ou 3. Les éléments marqués
seront affichés en rouge. Pour copier ces éléments, indiquez l’étage voulu dans
la Barre Etages ou utilisez la commande Etage courant (Cette commande

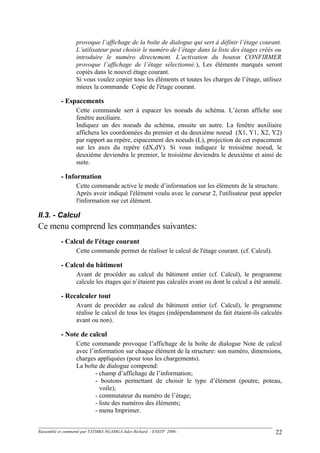

provoque l’affichage de la boîte de dialogue qui sert à définir l’étage courant.
L’utilisateur peut choisir le numéro de l’étage dans la liste des étages créés ou
introduire le numéro directement. L’activation du bouton CONFIRMER
provoque l’affichage de l’étage sélectionné.), Les éléments marqués seront
copiés dans le nouvel étage courant.
Si vous voulez copier tous les éléments et toutes les charges de l’étage, utilisez
mieux la commande Copie de l'étage courant.
- Espacements
Cette commande sert à espacer les noeuds du schéma. L’écran affiche une
fenêtre auxiliaire.
Indiquez un des noeuds du schéma, ensuite un autre. La fenêtre auxiliaire
affichera les coordonnées du premier et du deuxième noeud (X1, Y1, X2, Y2)
par rapport au repère, espacement des noeuds (L), projection de cet espacement
sur les axes du repère (dX,dY). Si vous indiquez le troisième noeud, le
deuxième deviendra le premier, le troisième deviendra le deuxième et ainsi de
suite.
- Information
Cette commande active le mode d’information sur les éléments de la structure.
Après avoir indiqué l'élément voulu avec le curseur 2, l'utilisateur peut appeler
l'information sur cet élément.
II.3. - Calcul
- Calcul de l'étage courant
Cette commande permet de réaliser le calcul de l'étage courant. (cf. Calcul).
- Calcul du bâtiment
Avant de procéder au calcul du bâtiment entier (cf. Calcul), le programme
calcule les étages qui n’étaient pas calculés avant ou dont le calcul a été annulé.
- Recalculer tout
Avant de procéder au calcul du bâtiment entier (cf. Calcul), le programme
réalise le calcul de tous les étages (indépendamment du fait étaient-ils calculés
avant ou non).
- Note de calcul
Cette commande provoque l’affichage de la boîte de dialogue Note de calcul
avec l’information sur chaque élément de la structure: son numéro, dimensions,
charges appliquées (pour tous les chargements).
La boîte de dialogue comprend:
- champ d’affichage de l’information;
- boutons permettant de choisir le type d’élément (poutre, poteau,
voile);
- commutateur du numéro de l’étage;
- liste des numéros des éléments;
- menu Imprimer.

Le menu Imprimer comprend les commandes suivantes:
- Page courante (imprimer l’information sur l’élément choisi,
c.à.d. l’information affichée);
- Etage courant (imprimer l’information sur tous les éléments de
l’étage choisi);
- Elément courant (imprimer l’information sur tous les éléments
de type choisi);
- Tout (imprimer l’information sur tous les éléments).
L’utilisateur choisit l’étage, le type et le numéro de l’élément. Le champ
d’affichage affiche l’information sur l’élément choisi. S’il s’agit des poutres,
l’utilisateur choisit le numéro de la travée (l’information sur les poutres est
affichée pour chaque travée à part).
L’information sur les poteaux inclut:
- numéro de l’étage (affiché lors de l’impression);
- numéro du poteau;
- dimensions de la section ( b et h);
- hauteur (H);
- charges.
L’information sur les charges appliquées au poteau est affichée sous forme
d’un tableau. La colonne gauche affiche la liste des chargements, la ligne
supérieure - la direction de la charge. Les directions sont indiquées comme
suit:
- PH - charge verticale (direction positive - en bas);
- Pb - charge horizontale selon le côté b du poteau;
- Ph -charge horizontale selon le côté h du poteau.
Toutes les charges affichées sont appliquées au niveau supérieur du poteau.
L’information sur la travée de la poutre inclut:
- numéro de la poutre;
- numéro de la travée;
- largeur de la travée (b);
- hauteur de la travée (h);
- longueur de la travée (l);
- charges.
Le schéma des charges est affiché pour chaque chargement. Le nom du
chargement est affiché dans le coin droit en bas du schéma.
Les forces trapézoïdales sont affichées comme suit.
La travée de la poutre est divisée en 10 tronçons de longueur égale. Sur chaque
tronçon, les forces trapézoïdales sont cumulées et remplacées par les forces
équivalentes. L’intensité de la force est indiquée sous chaque vecteur. La
valeur du rattachement n’est pas affichée: la longueur du tronçon supportant
une force trapézoïdale est égale à 1/10 de la travée.
Les forces verticales concentrées sont affichées sous forme de vecteurs isolés.
L’intensité de chaque force est indiquée sous le vecteur. Le rattachement est
affiché en haut.
Les moments concentrés sont affichés sous forme de demi-cercles avec la
direction et l’intensité de chaque moment. La valeur du rattachement n’est pas
affichée: les moments ne sont calculés qu’aux extrémités de la travée. Les
moments ne sont calculés que dans les chargements horizontaux.
L’information sur le voile comprend:

- numéro du voile;
- épaisseur du voile (b);
- longueur du voile (l);
- hauteur du voile (H);
- charges.
Le schéma des charges est affiché pour chaque chargement. Le nom du
chargement est affiché dans le coin droit en bas du schéma.
Les forces trapézoïdales et les forces concentrées verticales sont affichées par
analogie aux charges appliquées aux poutres.
Pour les moments et les forces horizontales concentrées l’écran affiche
l’intensité et n’affiche pas les valeurs des rattachements: les moments et les
forces horizontales sont calculés au centre du niveau supérieur du voile. Les
moments et les charges verticales ne sont calculés qu’aux chargements
horizontaux.
Les charges affichées sont appliquées au niveau supérieur du voile.
- Quantités et prix
Cette commande provoque l’affichage de la boîte de dialogue PRIX qui sert à
introduire les prix du béton, de l’acier et du coffrage pour chaque élément de la
structure (poutres, voiles, etc.). En appuyant sur le bouton CONFIRMER
l’utilisateur fait afficher la boîte de dialogue quantités et prix [Cette boîte de
dialogue affiche l’information sur la consommation de béton, d’acier et de
coffrage pour chaque élément et pour le bâtiment entier, le prix total des
matériaux.
L’écran de la boîte de dialogue présente:
- champ d’affichage de la liste;
- boutons permettant de choisir le type de liste (total, ratio, semelles, voiles,
poteaux, poutres, dalles, cloisons);
- boutons permettant de choisir le type de matériaux (béton, autres matériaux);
- commutateur de numéro de l’étage;
- menu IMPRIMER.
Le menu IMPRIMER comprend les commandes suivantes:
- Page courante (imprimer la liste affichée);
- Etage courant (imprimer les listes de tous les éléments de l’étage
sélectionné);
- Tout (imprimer toutes les listes).
La liste «Total» inclut l’information sur la consommation et le prix du béton,
de l’armature, du coffrage et d’autres matériaux choisis par l’utilisateur dans
les bibliothèques des matériaux pour les voiles et les dalles. La liste contient
l’information sur la consommation et le prix de chaque matériau pour chaque
type d’élément (poutre, voile, etc.) ainsi que pour tout le bâtiment, le prix de
tous les éléments de chaque type, le prix total du bâtiment. Cette information
ne dépend pas de l’étage choisi, ni de type de matériau.
La liste «Ratio» inclut l’information sur la consommation de coffrage par
rapport à la consommation de béton, consommation d’armature par rapport à
la consommation de béton pour chaque type d’élément et le bâtiment entier.
Cette information ne dépend pas de l’étage choisi, ni de type de matériau.
La liste «Semelles» inclut l’information sur toutes les semelles. Pour chaque

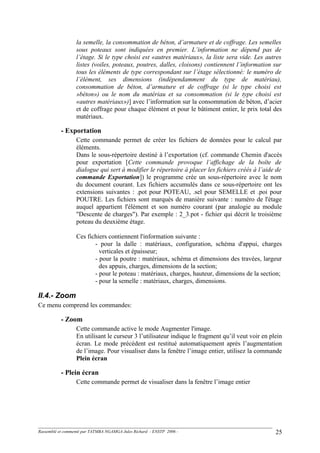

semelle, l’information comprend le numéro du poteau ou du voile reposant sur

la semelle, la consommation de béton, d’armature et de coffrage. Les semelles
sous poteaux sont indiquées en premier. L’information ne dépend pas de
l’étage. Si le type choisi est «autres matériaux», la liste sera vide. Les autres
listes (voiles, poteaux, poutres, dalles, cloisons) contiennent l’information sur
tous les éléments de type correspondant sur l’étage sélectionné: le numéro de
l’élément, ses dimensions (indépendamment du type de matériau),
consommation de béton, d’armature et de coffrage (si le type choisi est
»béton») ou le nom du matériau et sa consommation (si le type choisi est
«autres matériaux»)] avec l’information sur la consommation de béton, d’acier
et de coffrage pour chaque élément et pour le bâtiment entier, le prix total des
matériaux.
- Exportation
Cette commande permet de créer les fichiers de données pour le calcul par
éléments.
Dans le sous-répertoire destiné à l’exportation (cf. commande Chemin d'accès
pour exportation [Cette commande provoque l’affichage de la boîte de
dialogue qui sert à modifier le répertoire à placer les fichiers créés à l’aide de
commande Exportation]) le programme crée un sous-répertoire avec le nom
du document courant. Les fichiers accumulés dans ce sous-répertoire ont les
extensions suivantes : .pot pour POTEAU, .sel pour SEMELLE et .poi pour
POUTRE. Les fichiers sont marqués de manière suivante : numéro de l'étage
auquel appartient l'élément et son numéro courant (par analogie au module
"Descente de charges"). Par exemple : 2_3.pot - fichier qui décrit le troisième
poteau du deuxième étage.
Ces fichiers contiennent l'information suivante :
- pour la dalle : matériaux, configuration, schéma d'appui, charges
verticales et épaisseur;
- pour la poutre : matériaux, schéma et dimensions des travées, largeur
des appuis, charges, dimensions de la section;
- pour le poteau : matériaux, charges, hauteur, dimensions de la section;
- pour la semelle : matériaux, charges, dimensions.
II.4.- Zoom
- Zoom
Cette commande active le mode Augmenter l'image.
En utilisant le curseur 3 l’utilisateur indique le fragment qu’il veut voir en plein
écran. Le mode précédent est restitué automatiquement après l’augmentation
de l’image. Pour visualiser dans la fenêtre l’image entier, utilisez la commande
Plein écran
- Plein écran
Cette commande permet de visualiser dans la fenêtre l’image entier

II.5. - Repère
Le menu Repère inclut les commandes suivantes:
- Translation
Cette commande active le mode de translation du repère avec le curseur.
A l’aide du curseur 2 l’utilisateur indique le noeud du schéma auquel il veut
déplacer le repère. Le mode précédent est restitué immédiatement après le
déplacement du repère.
- Rotation
Cette commande active le mode de rotation du repère avec le curseur.
Avec le curseur 4 l’utilisateur indique le noeud du schéma qui désigne la
nouvelle direction de l’axe Y. L'origine du repère ne varie pas.
Après la rotation du repère le mode précédent est restitué automatiquement.
- Translation+Rotation
la translation et la rotation du repère à l'aide du tableau.
L’utilisateur introduit les déplacements du repére (X, Y) et l’angle de rotation
Fi. L’activation du bouton CONFIRMER provoque le déplacement du repère
selon les axes X,Y par rapport à l’ancienne position de l’origine du repère.
Ensuite le repère tourne à l’angle Fi (la direction positive est inverse à celle de
l’aiguille d’une montre) par rapport à la nouvelle position de l’origine du
repère.
II.6. - Bâtiment
Ce menu comprend une seule commande:
- Caractéristiques du bâtiment
les caractéristiques du bâtiment.
La boîte de dialogue affiche:
- liste des types de schéma (à portiques, à refends, combiné);
- champ d’entrée de la résistance de calcul du sol.
- champ d’entrée de la cote du décapage;
- champ d’entrée de la cote du haut des fûts;
- champ d’entrée de la cote du bas de l'assise;
- bouton Matériaux (pour afficher la boîte de dialogue matériaux)
II.7.- Etages
- Etage courant
l’étage courant. L’utilisateur peut choisir le numéro de l’étage dans la liste des
étages créés ou introduire le numéro directement.
L’activation du bouton CONFIRMER provoque l’affichage de l’étage
sélectionné.

- Hauteur de l'étage courant
la hauteur de l'étage courant.
- Copie
Cette commande provoque l’affichage de la boîte de dialogue qui sert à copier
l'étage courant (y compris les éléments, les charges appliquées et les résultats
du calcul de l’étage) dans des étages voulus. Pour ce faire, indiquez dans des
fenêtres d'entrée le premier et le dernier numéro des étages auxquels il est
prévu de copier l’étage courant.
- Insertion de l'étage vide
Cette commande permet de déplacer d’un étage en haut l’étage courant et tous
les étages supérieurs. L’étage courant devient vide.
- Suppression
Cette commande supprime la description de l’étage courant.
- Suppression+Déplacement
Cette commande supprime l’étage courant en déplaçant tous les étages
supérieurs d’un étage en bas.
II.8. - Chargements
- Permanent
Cette commande permet de définir le chargement permanent comme un
chargement courant. Le schéma est retracé immédiatement après l’exécution de
la commande. Seules les charges du chargement courant sont visualisées sur le
schéma.
- Exploitation
Cette commande définit le chargement d’exploitation comme un chargement
courant. Le schéma est retracé immédiatement après l’exécution de la
commande. Seules les charges du chargement choisi sont visualisées sur le
schéma.
- Accidentel
Cette commande définit le chargement accidentel comme un chargement
schéma.
- Cloisons
Cette commande définit le chargement dû aux cloisons comme un chargement
schéma.

- Sismique 1
Cette commande définit le chargement dû au séisme 1 comme un chargement
schéma.
- Sismique 2
Cette commande définit le chargement dû au séisme 2 comme un chargement
schéma.
- Vent 1
Cette commande définit le chargement dû au vent 1 comme un chargement
schéma.
- Vent 2
Cette commande définit le chargement dû au vent 2 comme un chargement
schéma.
II.9. - Affichage
- Retracement
Cette commande sert à retracer l’image du schéma dans la fenêtre.
- Poteaux: Numéros et sections
Cette commande sert à introduire (ou à supprimer) l’indicatif «afficher les
numéros et les dimensions de la section des poteaux».
L’indicatif sera pris en compte lors du retracement suivant, réalisé p.ex. à
l’aide de commande Retracement.
- Poteaux: Charge appliquée
charges calculées appliquées aux poteaux«. Seules les charges du chargement
choisi seront affichées à l’écran (cf. menu Chargements). Ce sont soit les
résultats du calcul de l'étage courant soit les résultats du calcul du bâtiment.
L’indicatif sera pris en compte lors du retracement suivant. Le schéma peut
être retracé p.ex. à l’aide de commande Retracement.

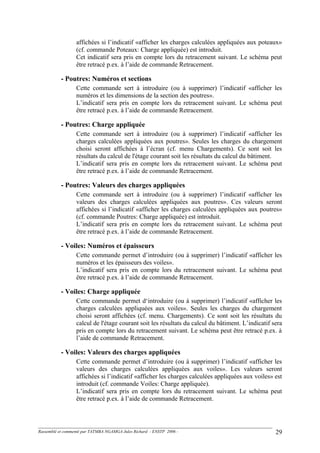

- Poteaux: Valeurs des charges appliquées
valeurs des charges calculées appliquées aux poteaux».Ces valeurs seront

affichées si l’indicatif «afficher les charges calculées appliquées aux poteaux»
(cf. commande Poteaux: Charge appliquée) est introduit.
Cet indicatif sera pris en compte lors du retracement suivant. Le schéma peut
- Poutres: Numéros et sections
numéros et les dimensions de la section des poutres».
- Poutres: Charge appliquée
charges calculées appliquées aux poutres». Seules les charges du chargement
choisi seront affichées à l’écran (cf. menu Chargements). Ce sont soit les
résultats du calcul de l'étage courant soit les résultats du calcul du bâtiment.
- Poutres: Valeurs des charges appliquées
valeurs des charges calculées appliquées aux poutres». Ces valeurs seront
affichées si l’indicatif «afficher les charges calculées appliquées aux poutres»
(cf. commande Poutres: Charge appliquée) est introduit.
- Voiles: Numéros et épaisseurs
Cette commande permet d’introduire (ou à supprimer) l’indicatif «afficher les
numéros et les épaisseurs des voiles».
- Voiles: Charge appliquée
Cette commande permet d‘introduire (ou à supprimer) l’indicatif «afficher les
charges calculées appliquées aux voiles». Seules les charges du chargement
choisi seront affichées (cf. menu. Chargements). Ce sont soit les résultats du
calcul de l'étage courant soit les résultats du calcul du bâtiment. L’indicatif sera
pris en compte lors du retracement suivant. Le schéma peut être retracé p.ex. à
l’aide de commande Retracement.
- Voiles: Valeurs des charges appliquées
valeurs des charges calculées appliquées aux voiles». Les valeurs seront
affichées si l’indicatif «afficher les charges calculées appliquées aux voiles» est
introduit (cf. commande Voiles: Charge appliquée).

- Dalles: Numéros et épaisseurs
numéros et les épaisseurs des dalles».L’indicatif sera pris en compte lors du
retracement suivant. Le schéma peut être retracé p.ex. à l’aide de commande
Retracement.
- Dalles: Charge appliquée
charges imposées par l’utilisateur». Seules les charges du chargement choisi
seront affichées (cf. menu Chargements).
- Dalles: Valeurs des charges appliquées
Cette commande permet d’introduire (ou de supprimer) l’indicatif «
afficher les valeurs des charges imposées par l’utilisateur». Les valeurs seront
affichées si l’indicatif «afficher les charges imposées par l’utilisateur» est
introduit (cf. commande Dalles: Charge appliquée).
- Dimensions des semelles
Cette commade permet d’introduire (ou de supprimer) l’indicatif «afficher les
dimensions des semelles».
- Cloisons: Numéros et dimensions
Cette commande permet d’introduire (ou de supprimer) l’indicatif «afficher les
numéros et les dimensions des semelles».
- Grille
Cette commande permet d’introduire (ou de supprimer) l’indicatif «afficher la
grille». L’indicatif sera pris en compte lors du retracement suivant. Le schéma
peut être retracé p.ex. à l’aide de commande Retracement.
- Barre d'échelle
Cette commande permet d’introduire (ou de supprimer) l’indicatif «afficher la
barre d’échelle». L’indicatif sera pris en compte lors du retracement suivant.
Le schéma peut être retracé p.ex. à l’aide de commande Retracement.
- Axes
axes». L’indicatif sera pris en compte lors du retracement suivant. Le schéma

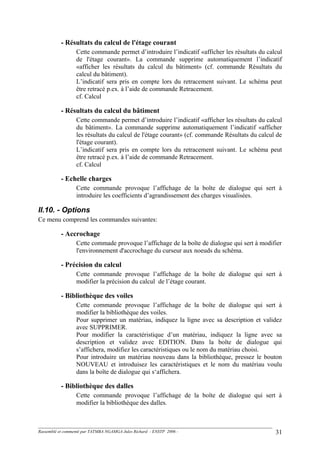

- Résultats du calcul de l'étage courant
Cette commande permet d’introduire l’indicatif «afficher les résultats du calcul
de l'étage courant». La commande supprime automatiquement l’indicatif
«afficher les résultats du calcul du bâtiment» (cf. commande Résultats du
calcul du bâtiment).
cf. Calcul
- Résultats du calcul du bâtiment
Cette commande permet d’introduire l’indicatif «afficher les résultats du calcul
du bâtiment». La commande supprime automatiquement l’indicatif «afficher
les résultats du calcul de l'étage courant» (cf. commande Résultats du calcul de
l'étage courant).
cf. Calcul
- Echelle charges
Cette commande provoque l’affichage de la boîte de dialogue qui sert à
introduire les coefficients d’agrandissement des charges visualisées.
II.10. - Options
- Accrochage
Cette commade provoque l’affichage de la boîte de dialogue qui sert à modifier
l'environnement d'accrochage du curseur aux noeuds du schéma.
- Précision du calcul
modifier la précision du calcul de l’étage courant.
- Bibliothèque des voiles
modifier la bibliothèque des voiles.

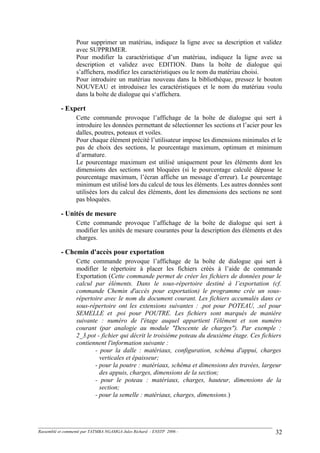

Pour supprimer un matériau, indiquez la ligne avec sa description et validez
avec SUPPRIMER.
Pour modifier la caractéristique d’un matériau, indiquez la ligne avec sa
description et validez avec EDITION. Dans la boîte de dialogue qui
s’affichera, modifiez les caractéristiques ou le nom du matériau choisi.
Pour introduire un matériau nouveau dans la bibliothèque, pressez le bouton
NOUVEAU et introduisez les caractéristiques et le nom du matériau voulu
dans la boîte de dialogue qui s‘affichera.
- Bibliothèque des dalles
modifier la bibliothèque des dalles.

Pour supprimer un matériau, indiquez la ligne avec sa description et validez
avec SUPPRIMER.
Pour modifier la caractéristique d’un matériau, indiquez la ligne avec sa
description et validez avec EDITION. Dans la boîte de dialogue qui
s’affichera, modifiez les caractéristiques ou le nom du matériau choisi.
Pour introduire un matériau nouveau dans la bibliothèque, pressez le bouton
NOUVEAU et introduisez les caractéristiques et le nom du matériau voulu
dans la boîte de dialogue qui s‘affichera.
- Expert
introduire les données permettant de sélectionner les sections et l’acier pour les
dalles, poutres, poteaux et voiles.
Pour chaque élément précité l’utilisateur impose les dimensions minimales et le
pas de choix des sections, le pourcentage maximum, optimum et minimum
d’armature.
Le pourcentage maximum est utilisé uniquement pour les éléments dont les
dimensions des sections sont bloquées (si le pourcentage calculé dépasse le
pourcentage maximum, l’écran affiche un message d’erreur). Le pourcentage
minimum est utilisé lors du calcul de tous les éléments. Les autres données sont
utilisées lors du calcul des éléments, dont les dimensions des sections ne sont
pas bloquées.
- Unités de mesure
modifier les unités de mesure courantes pour la description des éléments et des
charges.
- Chemin d'accès pour exportation
modifier le répertoire à placer les fichiers créés à l’aide de commande
Exportation (Cette commande permet de créer les fichiers de données pour le
calcul par éléments. Dans le sous-répertoire destiné à l’exportation (cf.
commande Chemin d'accès pour exportation) le programme crée un sous-
répertoire avec le nom du document courant. Les fichiers accumulés dans ce
sous-répertoire ont les extensions suivantes : .pot pour POTEAU, .sel pour
SEMELLE et .poi pour POUTRE. Les fichiers sont marqués de manière
suivante : numéro de l'étage auquel appartient l'élément et son numéro
courant (par analogie au module "Descente de charges"). Par exemple :
2_3.pot - fichier qui décrit le troisième poteau du deuxième étage. Ces fichiers
contiennent l'information suivante :
- pour la dalle : matériaux, configuration, schéma d'appui, charges
verticales et épaisseur;
- pour la poutre : matériaux, schéma et dimensions des travées, largeur
des appuis, charges, dimensions de la section;
- pour le poteau : matériaux, charges, hauteur, dimensions de la
section;
- pour la semelle : matériaux, charges, dimensions.)

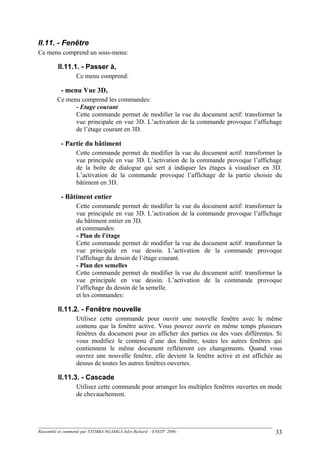

II.11. - Fenêtre
Ce menu comprend un sous-menu:
II.11.1. - Passer à,
Ce menu comprend:
- menu Vue 3D,
- Etage courant
Cette commande permet de modifier la vue du document actif: transformer la
vue principale en vue 3D. L’activation de la commande provoque l’affichage
de l’étage courant en 3D.
de la boîte de dialogue qui sert à indiquer les étages à visualiser en 3D.
L’activation de la commande provoque l’affichage de la partie choisie du
bâtiment en 3D.
- Bâtiment entier
du bâtiment entier en 3D.
et commandes:
- Plan de l'étage
vue principale en vue dessin. L’activation de la commande provoque
l’affichage du dessin de l’étage courant.
- Plan des semelles
vue principale en vue dessin. L’activation de la commande provoque
l’affichage du dessin de la semelle.
et les commandes:
II.11.2. - Fenêtre nouvelle
Utilisez cette commande pour ouvrir une nouvelle fenêtre avec le même
contenu que la fenêtre active. Vous pouvez ouvrir en même temps plusieurs
fenêtres du document pour en afficher des parties ou des vues différentes. Si
vous modifiez le contenu d’une des fenêtre, toutes les autres fenêtres qui
contiennent le même document reflèteront ces changements. Quand vous
ouvrez une nouvelle fenêtre, elle devient la fenêtre active et est affichée au
dessus de toutes les autres fenêtres ouvertes.
II.11.3. - Cascade
Utilisez cette commande pour arranger les multiples fenêtres ouvertes en mode
de chevauchement.

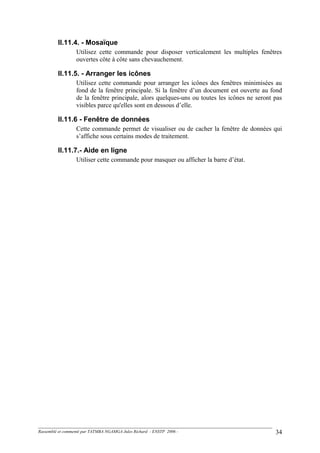

II.11.4. - Mosaïque
Utilisez cette commande pour disposer verticalement les multiples fenêtres
ouvertes côte à côte sans chevauchement.
II.11.5. - Arranger les icônes
Utilisez cette commande pour arranger les icônes des fenêtres minimisées au
fond de la fenêtre principale. Si la fenêtre d’un document est ouverte au fond
de la fenêtre principale, alors quelques-uns ou toutes les icônes ne seront pas
visibles parce qu'elles sont en dessous d’elle.
II.11.6 - Fenêtre de données
Cette commande permet de visualiser ou de cacher la fenêtre de données qui
s’affiche sous certains modes de traitement.
II.11.7.- Aide en ligne
Utiliser cette commande pour masquer ou afficher la barre d’état.

II.11.8. - Menu Barres d'outils
- Barre Principale
Cette commande permet de visualiser ou de cacher la Barre d'outils
Principale.
La Barre d'outils Principale comprend les boutons :

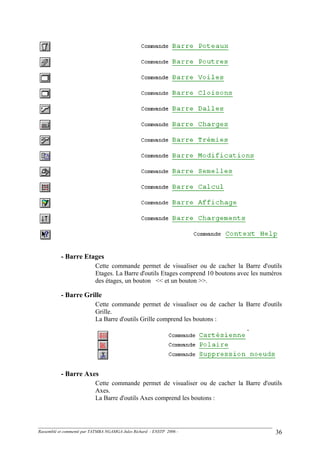

- Barre Etages
Etages. La Barre d'outils Etages comprend 10 boutons avec les numéros
des étages, un bouton << et un bouton >>.
- Barre Grille
Grille.
La Barre d'outils Grille comprend les boutons :
- Barre Axes
Axes.
La Barre d'outils Axes comprend les boutons :

- Barre Poteaux
Poteaux.
La Barre d'outils Poteaux comprend les boutons :
- Barre Poutres
Poutres.
La Barre d'outils Poutres comprend les boutons:
- Barre Voiles
Voiles.
La Barre d'outils Voiles comprend les boutons:

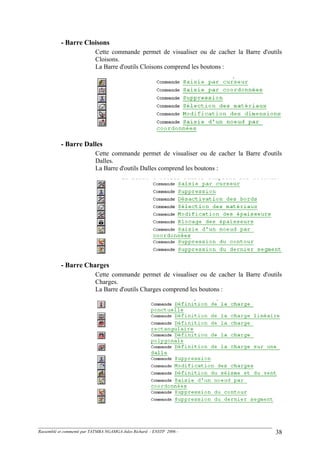

- Barre Cloisons
Cloisons.
La Barre d'outils Cloisons comprend les boutons :
- Barre Dalles
Dalles.
La Barre d'outils Dalles comprend les boutons :
- Barre Charges
Charges.
La Barre d'outils Charges comprend les boutons :

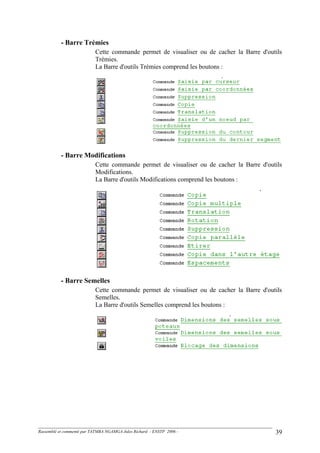

- Barre Trémies
Trémies.
La Barre d'outils Trémies comprend les boutons :
- Barre Modifications
Modifications.
La Barre d'outils Modifications comprend les boutons :
- Barre Semelles
Semelles.
La Barre d'outils Semelles comprend les boutons :

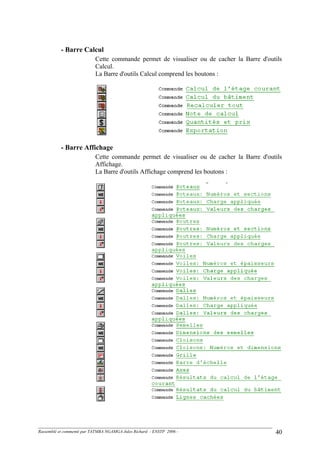

- Barre Calcul
Calcul.
La Barre d'outils Calcul comprend les boutons :
- Barre Affichage
Affichage.
La Barre d'outils Affichage comprend les boutons :

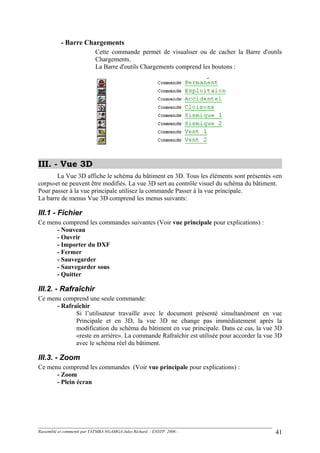

- Barre Chargements
Chargements.
La Barre d'outils Chargements comprend les boutons :
III. - Vue 3D
La Vue 3D affiche le schéma du bâtiment en 3D. Tous les éléments sont présentés «en
corps»et ne peuvent être modifiés. La vue 3D sert au contrôle visuel du schéma du bâtiment.
Pour passer à la vue principale utilisez la commande Passer à la vue principale.
La barre de menus Vue 3D comprend les menus suivants:
III.1 - Fichier
Ce menu comprend les commandes suivantes (Voir vue principale pour explications) :
- Nouveau
- Ouvrir
- Importer du DXF
- Fermer
- Sauvegarder
- Sauvegarder sous
- Quitter
III.2. - Rafraîchir
Ce menu comprend une seule commande:
- Rafraîchir
Si l’utilisateur travaille avec le document présenté simultanément en vue
Principale et en 3D, la vue 3D ne change pas immédiatement après la
modification du schéma du bâtiment en vue principale. Dans ce cas, la vue 3D
«reste en arrière». La commande Rafraîchir est utilisée pour accorder la vue 3D
avec le schéma réel du bâtiment.
III.3. - Zoom
Ce menu comprend les commandes (Voir vue principale pour explications) :
- Zoom
- Plein écran

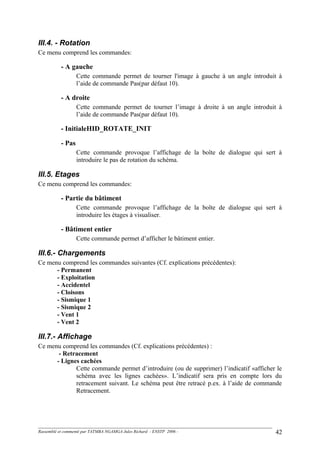

III.4. - Rotation
- A gauche
Cette commande permet de tourner l'image à gauche à un angle introduit à
l’aide de commande Pas(par défaut 10).
- A droite
Cette commande permet de tourner l’image à droite à un angle introduit à
l’aide de commande Pas(par défaut 10).
- InitialeHID_ROTATE_INIT
- Pas
introduire le pas de rotation du schéma.
III.5. Etages
introduire les étages à visualiser.
- Bâtiment entier
Cette commande permet d’afficher le bâtiment entier.
III.6.- Chargements
Ce menu comprend les commandes suivantes (Cf. explications précédentes):
- Permanent
- Exploitation
- Accidentel
- Cloisons
- Sismique 1
- Sismique 2
- Vent 1
- Vent 2
III.7.- Affichage
Ce menu comprend les commandes (Cf. explications précédentes) :
- Retracement
- Lignes cachées
Cette commande permet d’introduire (ou de supprimer) l’indicatif «afficher le
schéma avec les lignes cachées». L’indicatif sera pris en compte lors du
retracement suivant. Le schéma peut être retracé p.ex. à l’aide de commande
Retracement.

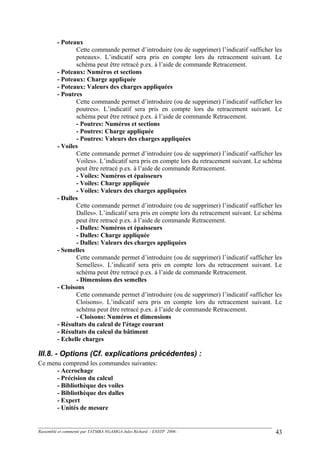

- Poteaux
poteaux». L’indicatif sera pris en compte lors du retracement suivant. Le
schéma peut être retracé p.ex. à l’aide de commande Retracement.
- Poteaux: Numéros et sections
- Poteaux: Charge appliquée
- Poteaux: Valeurs des charges appliquées
- Poutres
poutres». L’indicatif sera pris en compte lors du retracement suivant. Le
- Poutres: Numéros et sections
- Poutres: Charge appliquée
- Poutres: Valeurs des charges appliquées
- Voiles
Voiles». L’indicatif sera pris en compte lors du retracement suivant. Le schéma
- Voiles: Numéros et épaisseurs
- Voiles: Charge appliquée
- Voiles: Valeurs des charges appliquées
- Dalles
Dalles». L’indicatif sera pris en compte lors du retracement suivant. Le schéma
- Dalles: Numéros et épaisseurs
- Dalles: Charge appliquée
- Dalles: Valeurs des charges appliquées
- Semelles
Semelles». L’indicatif sera pris en compte lors du retracement suivant. Le
- Dimensions des semelles
- Cloisons
Cloisons». L’indicatif sera pris en compte lors du retracement suivant. Le
- Cloisons: Numéros et dimensions
- Résultats du calcul de l'étage courant
- Résultats du calcul du bâtiment
- Echelle charges
III.8. - Options (Cf. explications précédentes) :
- Accrochage
- Expert
- Unités de mesure

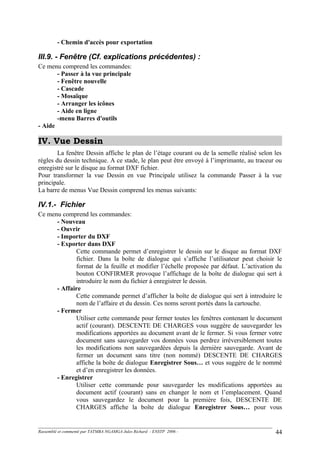

III.9. - Fenêtre (Cf. explications précédentes) :
- Passer à la vue principale
- Fenêtre nouvelle
- Cascade
- Mosaïque
- Arranger les icônes
- Aide en ligne
-menu Barres d'outils
- Aide
IV. Vue Dessin
La fenêtre Dessin affiche le plan de l’étage courant ou de la semelle réalisé selon les
règles du dessin technique. A ce stade, le plan peut être envoyé à l’imprimante, au traceur ou
enregistré sur le disque au format DXF fichier.
Pour transformer la vue Dessin en vue Principale utilisez la commande Passer à la vue
principale.
La barre de menus Vue Dessin comprend les menus suivants:
IV.1.- Fichier
- Nouveau
- Ouvrir
- Importer du DXF
- Exporter dans DXF
Cette commande permet d’enregistrer le dessin sur le disque au format DXF
fichier. Dans la boîte de dialogue qui s’affiche l’utilisateur peut choisir le
format de la feuille et modifier l’échelle proposée par défaut. L’activation du
bouton CONFIRMER provoque l’affichage de la boîte de dialogue qui sert à
introduire le nom du fichier à enregistrer le dessin.
- Affaire
Cette commande permet d’afficher la boîte de dialogue qui sert à introduire le
nom de l’affaire et du dessin. Ces noms seront portés dans la cartouche.
- Fermer
Utiliser cette commande pour fermer toutes les fenêtres contenant le document
actif (courant). DESCENTE DE CHARGES vous suggère de sauvegarder les
modifications apportées au document avant de le fermer. Si vous fermer votre
document sans sauvegarder vos données vous perdrez irréversiblement toutes
les modifications non sauvegardées depuis la dernière sauvegarde. Avant de
fermer un document sans titre (non nommé) DESCENTE DE CHARGES
affiche la boîte de dialogue Enregistrer Sous… et vous suggère de le nommé
et d’en enregistrer les données.
- Enregistrer
Utiliser cette commande pour sauvegarder les modifications apportées au
document actif (courant) sans en changer le nom et l’emplacement. Quand
vous sauvegardez le document pour la première fois, DESCENTE DE
CHARGES affiche la boîte de dialogue Enregistrer Sous… pour vous

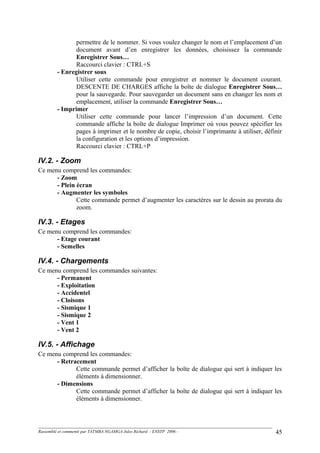

permettre de le nommer. Si vous voulez changer le nom et l’emplacement d’un
document avant d’en enregistrer les données, choisissez la commande
Enregistrer Sous…
Raccourci clavier : CTRL+S
- Enregistrer sous
Utiliser cette commande pour enregistrer et nommer le document courant.
DESCENTE DE CHARGES affiche la boîte de dialogue Enregistrer Sous…
pour la sauvegarde. Pour sauvegarder un document sans en changer les nom et
emplacement, utiliser la commande Enregistrer Sous…
- Imprimer
Utiliser cette commande pour lancer l’impression d’un document. Cette
commande affiche la boîte de dialogue Imprimer où vous pouvez spécifier les
pages à imprimer et le nombre de copie, choisir l’imprimante à utiliser, définir
la configuration et les options d’impression.
Raccourci clavier : CTRL+P
IV.2. - Zoom
- Zoom
- Plein écran
- Augmenter les symboles
Cette commande permet d’augmenter les caractères sur le dessin au prorata du
zoom.
IV.3. - Etages
- Etage courant
- Semelles
IV.4. - Chargements
- Permanent
- Exploitation
- Accidentel
- Cloisons
- Sismique 1
- Sismique 2
- Vent 1
- Vent 2
IV.5. - Affichage
- Retracement
Cette commande permet d’afficher la boîte de dialogue qui sert à indiquer les
éléments à dimensionner.
- Dimensions
éléments à dimensionner.

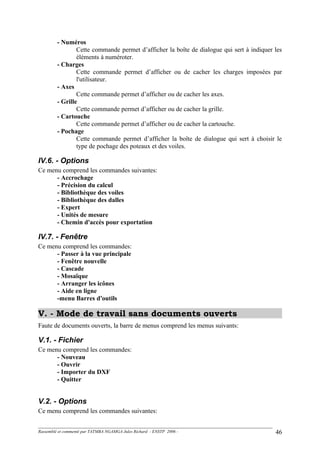

- Numéros
éléments à numéroter.
- Charges
Cette commande permet d’afficher ou de cacher les charges imposées par
l'utilisateur.
- Axes
Cette commande permet d’afficher ou de cacher les axes.
- Grille
Cette commande permet d’afficher ou de cacher la grille.
- Cartouche
Cette commande permet d’afficher ou de cacher la cartouche.
- Pochage
Cette commande permet d’afficher la boîte de dialogue qui sert à choisir le
type de pochage des poteaux et des voiles.
IV.6. - Options
- Accrochage
- Expert
- Unités de mesure
IV.7. - Fenêtre
- Passer à la vue principale
- Fenêtre nouvelle
- Cascade
- Mosaïque
- Arranger les icônes
- Aide en ligne
-menu Barres d'outils
V. - Mode de travail sans documents ouverts
Faute de documents ouverts, la barre de menus comprend les menus suivants:
V.1. - Fichier
- Nouveau
- Ouvrir
- Importer du DXF
- Quitter
V.2. - Options

- Accrochage
- Expert
- Unités de mesure
V.3.- Fenêtre
Ce menu comprend:
- commande Aide en ligne
- menu Barres d'outils
VI. - Les principes de travail:
VI.1. - Formation du schéma du bâtiment
Création du schéma
Le schéma du bâtiment est créé à partir des éléments suivants :
- poteaux (verticaux, rectangulaires et circulaires);
- poutres (horizontales et rectangulaires);
- voiles (verticaux aux ouvertures de forme arbitraire);
- cloisons (verticales);
- dalles des planchers (horizontales de configuration arbitraire aux
trémies éventuelles de forme arbitraire).
Tous les éléments précités sont porteurs sauf la cloison qui est
perceptée comme une charge.
Tous les éléments sont en béton armé. Mais pour les dalles, les voiles et les
cloisons, l’utilisateur peut choisir un autre matériau dans la bibliothèque des
matériaux pour les dalles et voiles.
Pour faciliter installation des éléments du schéma, l’utilisateur peut créer une
grille cartésienne, polaire ou combinée. La grille, créée pour le bâtiment entier,
est valable pour tous les étages.
Les étages du schéma sont introduits dans l'ordre arbitraire. L'étage créé peut
être copié dans tous les autres. Le champ d'affichage du schéma ne présente
qu’un étage que l’utilisateur est en train de créer. Cet étage est courant. La
hauteur de l’étage est introduit à l’aide de commande hauteur de l'étage courant
La hauteur du k-ème étage est la distance entre le plancher du k-ème étage et le
plancher de l'étage k-1. La hauteur du 1-er étage est la distance entre le
plancher du 1-er étage et le haut des fûts. Les poteaux et les voiles du k-ème
étage sont disposés entre l’étage k-1 et k-ème étage. La hauteur des poteaux et
des voiles du k-ème étage est égale à la hauteur du k-ème étage. A la différence
des poteaux et des voiles, les cloisons du k-ème étage sont disposées entre k-
ème étage et l’étage k+1. La hauteur de la cloison n’est obligatoirement pas
égale à la distance entre k-ème étage et l’étage k+1, elle est introduite pour
chaque cloison à part.
Dans le champ d'affichage du schéma, l'étage courant est projeté sur le plan.
Les poteaux sont visualisés sous forme de rectangles avec un point au centre.
Les poutres, les cloisons et les voiles apparaissent comme des tronçons et les
dalles se présentent sous forme de contours hachurés.

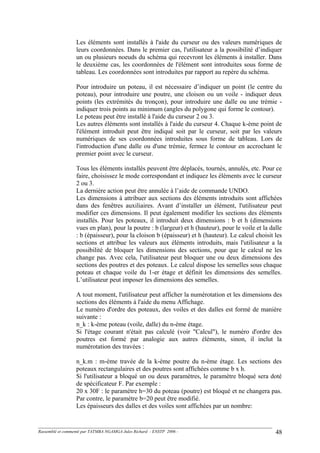

Les éléments sont installés à l'aide du curseur ou des valeurs numériques de
leurs coordonnées. Dans le premier cas, l'utilisateur a la possibilité d’indiquer
un ou plusieurs noeuds du schéma qui recevront les éléments à installer. Dans
le deuxième cas, les coordonnées de l'élément sont introduites sous forme de
tableau. Les coordonnées sont introduites par rapport au repère du schéma.
Pour introduire un poteau, il est nécessaire d’indiquer un point (le centre du
poteau), pour introduire une poutre, une cloison ou un voile - indiquer deux
points (les extrémités du tronçon), pour introduire une dalle ou une trémie -
indiquer trois points au minimum (angles du polygone qui forme le contour).
Le poteau peut être installé à l'aide du curseur 2 ou 3.
Les autres éléments sont installés à l'aide du curseur 4. Chaque k-ème point de
l'élément introduit peut être indiqué soit par le curseur, soit par les valeurs
numériques de ses coordonnées introduites sous forme de tableau. Lors de
l'introduction d'une dalle ou d'une trémie, fermez le contour en accrochant le
premier point avec le curseur.
Tous les éléments installés peuvent être déplacés, tournés, annulés, etc. Pour ce
faire, choisissez le mode correspondant et indiquez les éléments avec le curseur
2 ou 3.
La dernière action peut être annulée à l’aide de commande UNDO.
Les dimensions à attribuer aux sections des éléments introduits sont affichées
dans des fenêtres auxiliaires. Avant d’installer un élément, l'utilisateur peut
modifier ces dimensions. Il peut également modifier les sections des éléments
installés. Pour les poteaux, il introduit deux dimensions : b et h (dimensions
vues en plan), pour la poutre : b (largeur) et h (hauteur), pour le voile et la dalle
: b (épaisseur), pour la cloison b (épaisseur) et h (hauteur). Le calcul choisit les
sections et attribue les valeurs aux éléments introduits, mais l'utilisateur a la
possibilité de bloquer les dimensions des sections, pour que le calcul ne les
change pas. Avec cela, l'utilisateur peut bloquer une ou deux dimensions des
sections des poutres et des poteaux. Le calcul dispose les semelles sous chaque
poteau et chaque voile du 1-er étage et définit les dimensions des semelles.
L’utilisateur peut imposer les dimensions des semelles.
A tout moment, l'utilisateur peut afficher la numérotation et les dimensions des
sections des éléments à l'aide du menu Affichage.
Le numéro d'ordre des poteaux, des voiles et des dalles est formé de manière
suivante :
n_k : k-ème poteau (voile, dalle) du n-ème étage.
Si l'étage courant n'était pas calculé (voir "Calcul"), le numéro d'ordre des
poutres est formé par analogie aux autres éléments, sinon, il inclut la
numérotation des travées :
n_k.m : m-ème travée de la k-ème poutre du n-ème étage. Les sections des
poteaux rectangulaires et des poutres sont affichées comme b x h.
Si l'utilisateur a bloqué un ou deux paramètres, le paramètre bloqué sera doté
de spécificateur F. Par exemple :
20 x 30F : le paramètre h=30 du poteau (poutre) est bloqué et ne changera pas.
Par contre, le paramètre b=20 peut être modifié.
Les épaisseurs des dalles et des voiles sont affichées par un nombre:

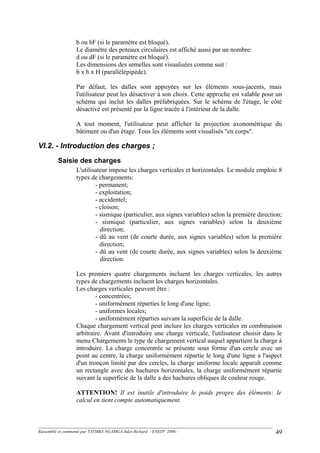

b ou bF (si le paramètre est bloqué).
Le diamètre des poteaux circulaires est affiché aussi par un nombre:
d ou dF (si le paramètre est bloqué).
Les dimensions des semelles sont visualisées comme suit :
b x h x H (parallélépipède).
Par défaut, les dalles sont appuyées sur les éléments sous-jacents, mais
l'utilisateur peut les désactiver à son choix. Cette approche est valable pour un
schéma qui inclut les dalles préfabriquées. Sur le schéma de l'étage, le côté
désactivé est présenté par la ligne tracée à l'intérieur de la dalle.
A tout moment, l'utilisateur peut afficher la projection axonométrique du
bâtiment ou d'un étage. Tous les éléments sont visualisés "en corps".
VI.2. - Introduction des charges ;
Saisie des charges
L'utilisateur impose les charges verticales et horizontales. Le module emploie 8
types de chargements:
- permanent;
- exploitation;
- accidentel;
- cloison;
- sismique (particulier, aux signes variables) selon la première direction;
- sismique (particulier, aux signes variables) selon la deuxième
direction;
- dû au vent (de courte durée, aux signes variables) selon la première
direction;
- dû au vent (de courte durée, aux signes variables) selon la deuxième
direction.
Les premiers quatre chargements incluent les charges verticales, les autres
types de chargements incluent les charges horizontales.
Les charges verticales peuvent être :
- concentrées;
- uniformément réparties le long d'une ligne;
- uniformes locales;
- uniformément réparties suivant la superficie de la dalle.
Chaque chargement vertical peut inclure les charges verticales en combinaison
arbitraire. Avant d'introduire une charge verticale, l'utilisateur choisit dans le
menu Chargements le type de chargement vertical auquel appartient la charge à
introduire. La charge concentrée se présente sous forme d'un cercle avec un
point au centre, la charge uniformément répartie le long d'une ligne a l'aspect
d'un tronçon limité par des cercles, la charge uniforme locale apparaît comme
un rectangle avec des hachures horizontales, la charge uniformément répartie
suivant la superficie de la dalle a des hachures obliques de couleur rouge.
ATTENTION! Il est inutile d'introduire le poids propre des éléments: le
calcul en tient compte automatiquement.

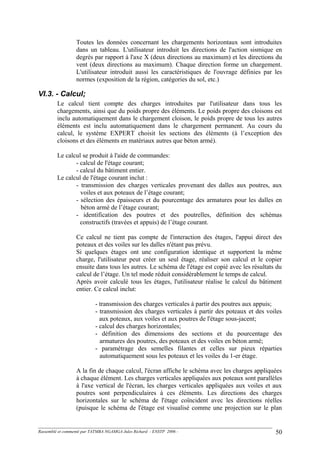

Toutes les données concernant les chargements horizontaux sont introduites
dans un tableau. L'utilisateur introduit les directions de l'action sismique en
degrés par rapport à l'axe X (deux directions au maximum) et les directions du
vent (deux directions au maximum). Chaque direction forme un chargement.
L'utilisateur introduit aussi les caractéristiques de l'ouvrage définies par les
normes (exposition de la région, catégories du sol, etc.)
VI.3. - Calcul;
Le calcul tient compte des charges introduites par l'utilisateur dans tous les
chargements, ainsi que du poids propre des éléments. Le poids propre des cloisons est
inclu automatiquement dans le chargement cloison, le poids propre de tous les autres
éléments est inclu automatiquement dans le chargement permanent. Au cours du
calcul, le système EXPERT choisit les sections des éléments (à l’exception des
cloisons et des éléments en matériaux autres que béton armé).
Le calcul se produit à l'aide de commandes:
- calcul de l'étage courant;
- calcul du bâtiment entier.
Le calcul de l'étage courant inclut :
- transmission des charges verticales provenant des dalles aux poutres, aux
voiles et aux poteaux de l’étage courant;
- sélection des épaisseurs et du pourcentage des armatures pour les dalles en
béton armé de l’étage courant;
- identification des poutres et des poutrelles, définition des schémas
constructifs (travées et appuis) de l’étage courant.
Ce calcul ne tient pas compte de l'interaction des étages, l'appui direct des
poteaux et des voiles sur les dalles n'étant pas prévu.
Si quelques étages ont une configuration identique et supportent la même
charge, l'utilisateur peut créer un seul étage, réaliser son calcul et le copier
ensuite dans tous les autres. Le schéma de l'étage est copié avec les résultats du
calcul de l’étage. Un tel mode réduit considérablement le temps de calcul.
Après avoir calculé tous les étages, l'utilisateur réalise le calcul du bâtiment
entier. Ce calcul inclut:
- transmission des charges verticales à partir des poutres aux appuis;
- transmission des charges verticales à partir des poteaux et des voiles
aux poteaux, aux voiles et aux poutres de l'étage sous-jacent;
- calcul des charges horizontales;
- définition des dimensions des sections et du pourcentage des
armatures des poutres, des poteaux et des voiles en béton armé;
- paramétrage des semelles filantes et celles sur pieux réparties
automatiquement sous les poteaux et les voiles du 1-er étage.
A la fin de chaque calcul, l'écran affiche le schéma avec les charges appliquées
à chaque élément. Les charges verticales appliquées aux poteaux sont parallèles
à l'axe vertical de l'écran, les charges verticales appliquées aux voiles et aux
poutres sont perpendiculaires à ces éléments. Les directions des charges
horizontales sur le schéma de l'étage coïncident avec les directions réelles
(puisque le schéma de l'étage est visualisé comme une projection sur le plan

horizontal). Lors de l'affichage d'un étage ou d'un bâtiment en 3D, les
directions de toutes les charges coïncident avec les directions réelles. Les
charges appliquées à un élément peuvent être concentrées ou réparties.
L'utilisateur peut afficher les charges appartenant à un type de chargement et
résultant du calcul d'un étage ou d'un bâtiment (le type de chargement est
choisi dans le menu Chargements).
Si l'utilisateur modifie k-ème étage (introduction ou annulation d'un élément ou
d'une charge verticale), le calcul du k-ème étage et du bâtiment entier
s'annulent automatiquement, mais les calculs de tous les autres étages restent
intacts. Si l'utilisateur modifie les paramètres des charges horizontales ou la
hauteur d'un étage quelconque, seul le calcul du bâtiment est annulé.
Après avoir terminé le calcul du bâtiment, l'utilisateur peut modifier les
sections des éléments (ces actions ne provoquent pas l'annulation des calculs)
et calculer les volumes et les prix compte tenu des sections modifiées.

Cours cbs 16

Contenu connexe

Tendances

En vedette

Similaire à Cours cbs 16

Cours cbs 16
