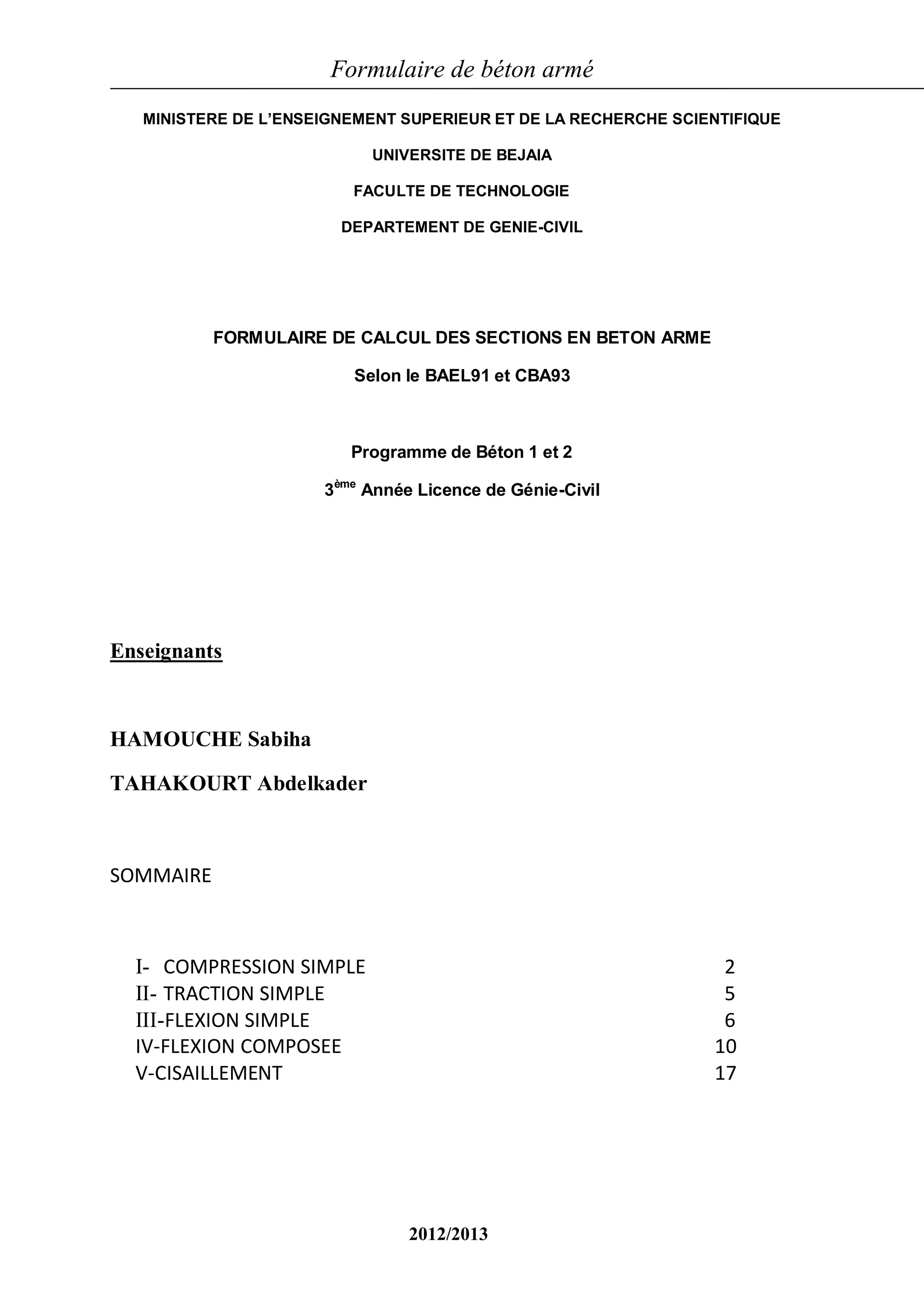

- 1. Formulaire de bétonarmé 1/18 MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE UNIVERSITE DE BEJAIA FACULTE DE TECHNOLOGIE DEPARTEMENT DE GENIE-CIVIL FORMULAIRE DE CALCUL DES SECTIONS EN BETON ARME Selon le BAEL91 et CBA93 Programme de Béton 1 et 2 3ème Année Licence de Génie-Civil Enseignants HAMOUCHE Sabiha TAHAKOURT Abdelkader SOMMAIRE I- COMPRESSION SIMPLE 2 II- TRACTION SIMPLE 5 III-FLEXION SIMPLE 6 IV-FLEXION COMPOSEE 10 V-CISAILLEMENT 17 2012/2013

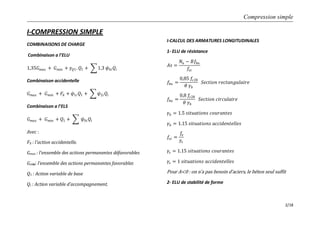

- 2. Compression simple 2/18 I-COMPRESSION SIMPLE COMBINAISONSDE CHARGE Combinaison a l’ELU 1,35𝐺 𝑚𝑎𝑥 + 𝐺 𝑚𝑖𝑛 + 𝛾 𝑄1. 𝑄1 + 1,3 𝜓0𝑖 𝑄𝑖 Combinaison accidentelle 𝐺 𝑚𝑎𝑥 + 𝐺 𝑚𝑖𝑛 + 𝐹𝐴 + 𝜓1𝑖 𝑄1 + 𝜓2𝑖 𝑄𝑖 Combinaison a l’ELS 𝐺 𝑚𝑎𝑥 + 𝐺 𝑚𝑖𝑛 + 𝑄1 + 𝜓0𝑖 𝑄𝑖 Avec : FA : l’action accidentelle. Gmax : l’ensemble des actions permanentes défavorables Gmin: l’ensemble des actions permanentes favorables Q1 : Action variable de base Qi : Action variable d’accompagnement. I-CALCUL DES ARMATURES LONGITUDINALES 1- ELU de résistance 𝐴𝑠 = 𝑁𝑢 − 𝐵𝑓𝑏𝑢 𝑓𝑠𝑐 𝑓𝑏𝑢 = 0,85 𝑓𝑐28 𝜃 𝛾𝑏 𝑆𝑒𝑐𝑡𝑖𝑜𝑛 𝑟𝑒𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑖𝑟𝑒 𝑓𝑏𝑢 = 0,8 𝑓𝑐28 𝜃 𝛾𝑏 𝑆𝑒𝑐𝑡𝑖𝑜𝑛 𝑐𝑖𝑟𝑐𝑢𝑙𝑎𝑖𝑟𝑒 𝛾𝑏 = 1.5 𝑠𝑖𝑡𝑢𝑎𝑡𝑖𝑜𝑛𝑠 𝑐𝑜𝑢𝑟𝑎𝑛𝑡𝑒𝑠 𝛾𝑏 = 1.15 𝑠𝑖𝑡𝑢𝑎𝑡𝑖𝑜𝑛𝑠 𝑎𝑐𝑐𝑖𝑑𝑒𝑛𝑡𝑒𝑙𝑙𝑒𝑠 𝑓𝑠𝑐 = 𝑓𝑒 𝛾𝑠 𝛾𝑠 = 1.15 𝑠𝑖𝑡𝑢𝑎𝑡𝑖𝑜𝑛𝑠 𝑐𝑜𝑢𝑟𝑎𝑛𝑡𝑒𝑠 𝛾𝑠 = 1 𝑠𝑖𝑡𝑢𝑎𝑡𝑖𝑜𝑛𝑠 𝑎𝑐𝑐𝑖𝑑𝑒𝑛𝑡𝑒𝑙𝑙𝑒𝑠 Pour A<0 : on n’a pas besoin d’aciers, le béton seul suffit 2- ELU de stabilité de forme

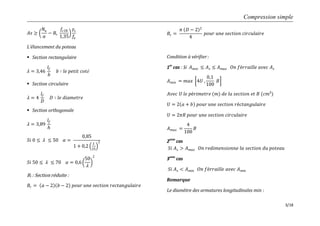

- 3. Compression simple 3/18 𝐴𝑠 ≥ 𝑁𝑢 𝛼 −𝐵𝑟 𝑓𝑐28 1,35 𝛾𝑠 𝑓𝑒 L’élancement du poteau Section rectangulaire 𝜆 = 3,46 𝑙𝑓 𝑏 𝑏 ∶ 𝑙𝑒 𝑝𝑒𝑡𝑖𝑡 𝑐𝑜𝑡é Section circulaire 𝜆 = 4 𝑙𝑓 𝐷 𝐷 ∶ 𝑙𝑒 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑒 Section orthogonale 𝜆 = 3,89 𝑙𝑓 𝑆𝑖 0 ≤ 𝜆 ≤ 50 𝛼 = 0,85 1 + 0,2 𝜆 35 2 𝑆𝑖 50 ≤ 𝜆 ≤ 70 𝛼 = 0,6 50 𝜆 2 Br : Section réduite : 𝐵𝑟 = 𝑎 − 2 𝑏 − 2 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑟𝑒𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑖𝑟𝑒 𝐵𝑟 = 𝜋 𝐷 − 2 2 4 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑐𝑖𝑟𝑐𝑢𝑙𝑎𝑖𝑟𝑒 Condition à vérifier : 1er cas : Si 𝐴 𝑚𝑖𝑛 ≤ 𝐴 𝑠 ≤ 𝐴 𝑚𝑎𝑥 𝑂𝑛 𝑓é𝑟𝑟𝑎𝑖𝑙𝑙𝑒 𝑎𝑣𝑒𝑐 𝐴 𝑠 𝐴 𝑚𝑖𝑛 = 𝑚𝑎𝑥 4𝑈 , 0,1 100 𝐵 𝐴𝑣𝑒𝑐 𝑈 𝑙𝑒 𝑝é𝑟𝑖𝑚𝑒𝑡𝑟𝑒 (𝑚) 𝑑𝑒 𝑙𝑎 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑒𝑡 𝐵 (𝑐𝑚²) 𝑈 = 2 𝑎 + 𝑏 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑟é𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑖𝑟𝑒 𝑈 = 2𝜋𝑅 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑐𝑖𝑟𝑐𝑢𝑙𝑎𝑖𝑟𝑒 𝐴 𝑚𝑎𝑥 = 4 100 𝐵 2eme cas 𝑆𝑖 𝐴 𝑠 > 𝐴 𝑚𝑎𝑥 𝑂𝑛 𝑟𝑒𝑑𝑖𝑚𝑒𝑛𝑠𝑖𝑜𝑛𝑛𝑒 𝑙𝑎 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑑𝑢 𝑝𝑜𝑡𝑒𝑎𝑢 3eme cas 𝑆𝑖 𝐴 𝑠 < 𝐴 𝑚𝑖𝑛 𝑂𝑛 𝑓é𝑟𝑟𝑎𝑖𝑙𝑙𝑒 𝑎𝑣𝑒𝑐 𝐴 𝑚𝑖𝑛 Remarque Le diamètre des armatures longitudinales min :

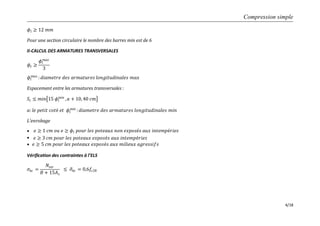

- 4. Compression simple 4/18 𝜙𝑙 ≥12 𝑚𝑚 Pour une section circulaire le nombre des barres min est de 6 II-CALCUL DES ARMATURES TRANSVERSALES 𝜙𝑡 ≥ 𝜙𝑙 𝑚𝑎𝑥 3 𝜙𝑙 𝑚𝑎𝑥 : 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑒 𝑑𝑒𝑠 𝑎𝑟𝑚𝑎𝑡𝑢𝑟𝑒𝑠 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑𝑖𝑛𝑎𝑙𝑒𝑠 𝑚𝑎𝑥 Espacement entre les armatures transversales : 𝑆𝑡 ≤ 𝑚𝑖𝑛 15 𝜙𝑙 𝑚𝑖𝑛 , 𝑎 + 10, 40 𝑐𝑚 𝑎: 𝑙𝑒 𝑝𝑒𝑡𝑖𝑡 𝑐𝑜𝑡é 𝑒𝑡 𝜙𝑙 𝑚𝑖𝑛 : 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑒 𝑑𝑒𝑠 𝑎𝑟𝑚𝑎𝑡𝑢𝑟𝑒𝑠 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑𝑖𝑛𝑎𝑙𝑒𝑠 𝑚𝑖𝑛 L’enrobage 𝑒 ≥ 3 𝑐𝑚 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑝𝑜𝑡𝑒𝑎𝑢𝑥 𝑒𝑥𝑝𝑜𝑠é𝑠 𝑎𝑢𝑥 𝑖𝑛𝑡𝑒𝑚𝑝é𝑟𝑖𝑒𝑠 Vérification des contraintes à l’ELS 𝜎𝑏𝑐 = 𝑁𝑠𝑒𝑟 𝐵 + 15𝐴 𝑠 ≤ 𝜎𝑏𝑐 = 0,6𝑓𝑐28 𝑒 ≥ 5 𝑐𝑚 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑝𝑜𝑡𝑒𝑎𝑢𝑥 𝑒𝑥𝑝𝑜𝑠é𝑠 𝑎𝑢𝑥 𝑚𝑖𝑙𝑖𝑒𝑢𝑥 𝑎𝑔𝑟𝑒𝑠𝑠𝑖𝑓𝑠 𝑒 ≥ 1 𝑐𝑚 𝑜𝑢 𝑒 ≥ 𝜙𝑙 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑝𝑜𝑡𝑒𝑎𝑢𝑥 𝑛𝑜𝑛 𝑒𝑥𝑝𝑜𝑠é𝑠 𝑎𝑢𝑥 𝑖𝑛𝑡𝑒𝑚𝑝é𝑟𝑖𝑒𝑠

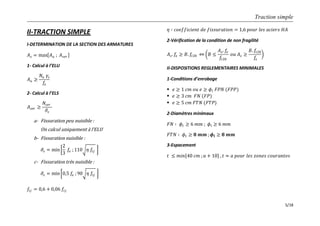

- 5. Traction simple 5/18 II-TRACTION SIMPLE I-DETERMINATIONDE LA SECTION DES ARMATURES 𝐴 𝑠 = max 𝐴 𝑢 ; 𝐴 𝑠𝑒𝑟 1- Calcul à l’ELU 𝐴 𝑢 ≥ 𝑁𝑢 𝛾𝑠 𝑓𝑒 2- Calcul à l’ELS 𝐴 𝑠𝑒𝑟 ≥ 𝑁𝑠𝑒𝑟 𝜎𝑠 a- Fissuration peu nuisible : On calcul uniquement à l’ELU b- Fissuration nuisible : 𝜎𝑠 = min 2 3 𝑓𝑒 ; 110 𝜂 𝑓𝑡𝑗 c- Fissuration très nuisible : 𝜎𝑠 = min 0,5 𝑓𝑒 ;90 𝜂 𝑓𝑡𝑗 𝑓𝑡𝑗 = 0,6 + 0,06 𝑓𝑐𝑗 𝜂 ∶ 𝑐𝑜𝑒𝑓𝑓𝑖𝑐𝑖𝑒𝑛𝑡 𝑑𝑒 𝑓𝑖𝑠𝑠𝑢𝑟𝑎𝑡𝑖𝑜𝑛 = 1,6 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑎𝑐𝑖𝑒𝑟𝑠 𝐻𝐴 2-Vérification de la condition de non fragilité 𝐴 𝑠. 𝑓𝑒 ≥ 𝐵. 𝑓𝑡28 𝐵 ≤ 𝐴 𝑠. 𝑓𝑒 𝑓𝑡28 𝑜𝑢 𝐴 𝑠 ≥ 𝐵. 𝑓𝑡28 𝑓𝑒 II-DISPOSITIONS REGLEMENTAIRES MINIMALES 1-Conditions d’enrobage 𝑒 ≥ 1 𝑐𝑚 𝑜𝑢 𝑒 ≥ 𝜙𝑙 𝐹𝑃𝑁 (𝐹𝑃𝑃) 𝑒 ≥ 3 𝑐𝑚 𝐹𝑁 (𝐹𝑃) 𝑒 ≥ 5 𝑐𝑚 𝐹𝑇𝑁 (𝐹𝑇𝑃) 2-Diamètres minimaux 𝐹𝑁 ∶ 𝜙𝑡 ≥ 6 𝑚𝑚 ; 𝜙𝑙 ≥ 6 𝑚𝑚 𝐹𝑇𝑁 ∶ 𝜙𝑡 ≥ 𝟖 𝒎𝒎 ; 𝝓𝒍 ≥ 𝟖 𝒎𝒎 3-Espacement 𝑡 ≤ 𝑚𝑖𝑛 40 𝑐𝑚 ; 𝑎 + 10 , 𝑡 ≈ 𝑎 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑧𝑜𝑛𝑒𝑠 𝑐𝑜𝑢𝑟𝑎𝑛𝑡𝑒𝑠

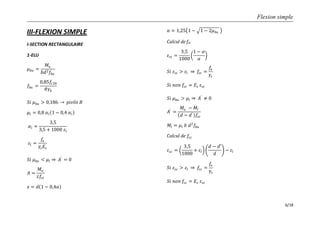

- 6. Flexion simple 6/18 III-FLEXION SIMPLE I-SECTIONRECTANGULAIRE 1-ELU 𝜇 𝑏𝑢 = 𝑀𝑢 𝑏𝑑2 𝑓𝑏𝑢 𝑓𝑏𝑢 = 0,85𝑓𝑐28 𝜃𝛾𝑏 𝑆𝑖 𝜇 𝑏𝑢 > 0,186 𝑝𝑖𝑣ô𝑡 𝐵 𝜇𝑙 = 0,8 𝛼𝑙 1 − 0,4 𝛼𝑙 𝛼𝑙 = 3,5 3,5 + 1000 𝜀𝑙 𝜀𝑙 = 𝑓𝑒 𝛾𝑠 𝐸𝑠 𝑆𝑖 𝜇 𝑏𝑢 < 𝜇𝑙 𝐴′ = 0 𝐴 = 𝑀𝑢 𝑧𝑓𝑠𝑡 𝑧 = 𝑑 1 − 0,4𝛼 𝛼 = 1,25 1 − 1 − 2𝜇 𝑏𝑢 Calcul de fst 𝜀𝑠𝑡 = 3,5 1000 1 − 𝛼 𝛼 𝑆𝑖 𝜀𝑠𝑡 > 𝜀𝑙 𝑓𝑠𝑡 = 𝑓𝑒 𝛾𝑠 𝑆𝑖 𝑛𝑜𝑛 𝑓𝑠𝑡 = 𝐸𝑠 𝜀𝑠𝑡 𝑆𝑖 𝜇 𝑏𝑢 > 𝜇𝑙 𝐴′ ≠ 0 𝐴′ = 𝑀𝑢 − 𝑀𝑙 𝑑 − 𝑑′ 𝑓𝑠𝑐 𝑀𝑙 = 𝜇𝑙 𝑏 𝑑2 𝑓𝑏𝑢 Calcul de 𝑓𝑠𝑐 𝜀𝑠𝑐 = 3,5 1000 + 𝜀𝑙 𝑑 − 𝑑′ 𝑑 − 𝜀𝑙 𝑆𝑖 𝜀𝑠𝑐 > 𝜀𝑙 𝑓𝑠𝑐 = 𝑓𝑒 𝛾𝑠 𝑆𝑖 𝑛𝑜𝑛 𝑓𝑠𝑐 = 𝐸𝑠 𝜀𝑠𝑐

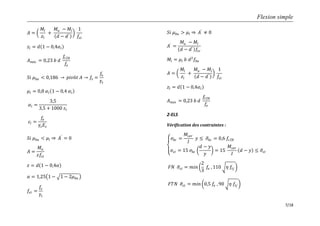

- 7. Flexion simple 7/18 𝐴 = 𝑀𝑙 𝑧𝑙 + 𝑀𝑢− 𝑀𝑙 𝑑 − 𝑑′ 1 𝑓𝑠𝑡 𝑧𝑙 = 𝑑 1 − 0,4𝛼𝑙 𝐴 𝑚𝑖𝑛 = 0,23 𝑏 𝑑 𝑓𝑡28 𝑓𝑒 𝑆𝑖 𝜇 𝑏𝑢 < 0,186 𝑝𝑖𝑣ô𝑡 𝐴 𝑓𝑠 = 𝑓𝑒 𝛾𝑠 𝜇𝑙 = 0,8 𝛼𝑙 1 − 0,4 𝛼𝑙 𝛼𝑙 = 3,5 3,5 + 1000 𝜀𝑙 𝜀𝑙 = 𝑓𝑒 𝛾𝑠 𝐸𝑠 𝑆𝑖 𝜇 𝑏𝑢 < 𝜇𝑙 𝐴′ = 0 𝐴 = 𝑀𝑢 𝑧𝑓𝑠𝑡 𝑧 = 𝑑 1 − 0,4𝛼 𝛼 = 1,25 1 − 1 − 2𝜇 𝑏𝑢 𝑓𝑠𝑡 = 𝑓𝑒 𝛾𝑠 𝑆𝑖 𝜇 𝑏𝑢 > 𝜇𝑙 𝐴′ ≠ 0 𝐴′ = 𝑀𝑢 − 𝑀𝑙 𝑑 − 𝑑′ 𝑓𝑠𝑐 𝑀𝑙 = 𝜇𝑙 𝑏 𝑑2 𝑓𝑏𝑢 𝐴 = 𝑀𝑙 𝑧𝑙 + 𝑀𝑢 − 𝑀𝑙 𝑑 − 𝑑′ 1 𝑓𝑠𝑡 𝑧𝑙 = 𝑑 1 − 0,4𝛼𝑙 𝐴 𝑚𝑖𝑛 = 0,23 𝑏 𝑑 𝑓𝑡28 𝑓𝑒 2-ELS Vérification des contraintes : 𝜎𝑏𝑐 = 𝑀𝑠𝑒𝑟 𝐼 𝑦 ≤ 𝜎𝑏𝑐 = 0,6 𝑓𝑐28 𝜎𝑠𝑡 = 15 𝜎𝑏𝑐 𝑑 − 𝑦 𝑦 = 15 𝑀𝑠𝑒𝑟 𝐼 𝑑 − 𝑦 ≤ 𝜎𝑠𝑡 𝐹𝑁 𝜎𝑠𝑡 = 𝑚𝑖𝑛 2 3 𝑓𝑒 , 110 𝜂 𝑓𝑡𝑗 𝐹𝑇𝑁 𝜎𝑠𝑡 = 𝑚𝑖𝑛 0,5 𝑓𝑒 , 90 𝜂 𝑓𝑡𝑗

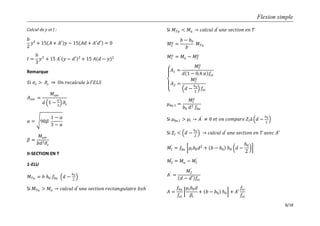

- 8. Flexion simple 8/18 Calcul dey et I : 𝑏 2 𝑦² + 15 𝐴 + 𝐴′ 𝑦 − 15 𝐴𝑑 + 𝐴′𝑑′ = 0 𝐼 = 𝑏 3 𝑦3 + 15 𝐴′ 𝑦 − 𝑑′ 2 + 15 𝐴 𝑑 − 𝑦 2 Remarque 𝑆𝑖 𝜎𝑠 > 𝜎𝑠 𝑂𝑛 𝑟𝑒𝑐𝑎𝑙𝑐𝑢𝑙𝑒 à 𝑙′𝐸𝐿𝑆 𝐴 𝑠𝑒𝑟 = 𝑀𝑠𝑒𝑟 𝑑 1 − 𝛼 3 𝜎𝑠 𝛼 = 90𝛽 1 − 𝛼 3 − 𝛼 𝛽 = 𝑀𝑠𝑒𝑟 𝑏𝑑2 𝜎𝑠 II-SECTION EN T 1-ELU 𝑀 𝑇𝑢 = 𝑏 0 𝑓𝑏𝑢 𝑑 − 0 2 Si 𝑀 𝑇𝑢 > 𝑀𝑢 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑟𝑒𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑖𝑟𝑒 𝑏𝑥 Si 𝑀 𝑇𝑢 < 𝑀𝑢 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑒𝑛 𝑇 𝑀2 𝑢 = 𝑏 − 𝑏0 𝑏 𝑀 𝑇𝑢 𝑀1 𝑢 = 𝑀𝑢 − 𝑀2 𝑢 𝐴1 = 𝑀1 𝑢 𝑑 1 − 0,4 𝛼 𝑓𝑠𝑡 𝐴2 = 𝑀2 𝑢 𝑑 − 0 2 𝑓𝑠𝑡 𝜇 𝑏𝑢 1 = 𝑀1 𝑢 𝑏0 𝑑2 𝑓𝑏𝑢 Si 𝜇 𝑏𝑢 1 > 𝜇𝑙 𝐴′ ≠ 0 𝑒𝑡 𝑜𝑛 𝑐𝑜𝑚𝑝𝑎𝑟𝑒 𝑍𝑙à 𝑑 − 0 2 Si 𝑍𝑙 < 𝑑 − 0 2 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑒𝑛 𝑇 𝑎𝑣𝑒𝑐 𝐴′ 𝑀1 ′ = 𝑓𝑏𝑢 𝜇𝑙 𝑏0 𝑑2 + 𝑏 − 𝑏0 0 𝑑 − 0 2 𝑀2 ′ = 𝑀𝑢 − 𝑀1 ′ 𝐴′ = 𝑀2 ′ 𝑑 − 𝑑′ 𝑓𝑠𝑐 𝐴 = 𝑓𝑏𝑢 𝑓𝑠𝑡 𝜇𝑙 𝑏0 𝑑 𝛽𝑙 + 𝑏 − 𝑏0 0 + 𝐴′ 𝑓𝑠𝑐 𝑓𝑠𝑡

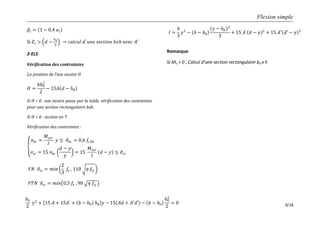

- 9. Flexion simple 9/18 𝛽𝑙 =1 − 0,4 𝛼𝑙 Si 𝑍𝑙 > 𝑑 − 0 2 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑏𝑥 𝑎𝑣𝑒𝑐 𝐴′ 2-ELS Vérification des contraintes La position de l’axe neutre H 𝐻 = 𝑏0 2 2 − 15𝐴 𝑑 − 0 Si H > 0 : axe neutre passe par la table, vérification des contraintes pour une section rectangulaire bxh. Si H < 0 : section en T Vérification des contraintes : 𝜎𝑏𝑐 = 𝑀𝑠𝑒𝑟 𝐼 𝑦 ≤ 𝜎𝑏𝑐 = 0,6 𝑓𝑐28 𝜎𝑠𝑡 = 15 𝜎𝑏𝑐 𝑑 − 𝑦 𝑦 = 15 𝑀𝑠𝑒𝑟 𝐼 𝑑 − 𝑦 ≤ 𝜎𝑠𝑡 𝐹𝑁 𝜎𝑠𝑡 = 𝑚𝑖𝑛 2 3 𝑓𝑒 , 110 𝜂 𝑓𝑡𝑗 𝐹𝑇𝑁 𝜎𝑠𝑡 = 𝑚𝑖𝑛 0,5 𝑓𝑒 ,90 𝜂 𝑓𝑡𝑗 Remarque Si Mu < 0 ; Calcul d’une section rectangulaire b0 x h 𝐼 = 𝑏 3 𝑦3 − 𝑏 − 𝑏0 𝑦 − 0 3 3 + 15 𝐴 𝑑 − 𝑦 2 + 15 𝐴′ 𝑑′ − 𝑦 2 𝑏0 2 𝑦2 + 15 𝐴 + 15𝐴′ + 𝑏 − 𝑏0 0 𝑦 − 15 𝐴𝑑 + 𝐴′𝑑′ − 𝑏 − 𝑏0 0 2 2 = 0

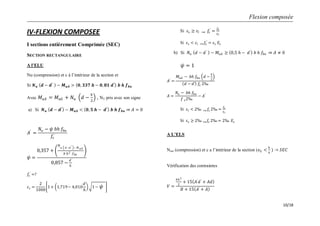

- 10. Flexion composée 10/18 IV-FLEXION COMPOSEE Isections entièrement Comprimée (SEC) SECTION RECTANGULAIRE A l’ELU Nu (compression) et c à l’intérieur de la section et Si 𝑵 𝒖 𝒅 − 𝒅′ − 𝑴 𝒖𝑨 > 𝟎, 𝟑𝟑𝟕 𝒉 − 𝟎, 𝟖𝟏 𝒅′ 𝒃 𝒉 𝒇 𝒃𝒖 Avec 𝑀 𝑢𝐴 = 𝑀 𝑢𝐺 + 𝑁𝑢 𝑑 − 2 , NU pris avec son signe a) Si 𝑵 𝒖 𝒅 − 𝒅′ − 𝑴 𝒖𝑨 < 𝟎, 𝟓 𝒉 − 𝒅′ 𝒃 𝒉 𝒇 𝒃𝒖 𝐴 = 0 𝐴′ = 𝑁𝑢 − 𝜓 𝑏 𝑓𝑏𝑢 𝑓𝑠 ′ 𝜓 = 0,357 + 𝑁 𝑢 𝑑−𝑑′ − 𝑀 𝑢𝐴 𝑏 2 𝑓 𝑏𝑢 0,857 − 𝑑′ 𝑓𝑠 ′ =? 𝜀 𝑠 = 2 1000 1 + 1,719− 4,010 𝑑′ 1 − 𝜓 Si 𝜀𝑠 ≥ 𝜀𝑙 ⟹ 𝑓𝑠 ′ = 𝑓𝑒 𝛾𝑠 Si 𝜀 𝑠 < 𝜀𝑙 ⟹ 𝑓𝑠 ′ = 𝜀 𝑠 𝐸𝑠 b) Si 𝑁𝑢 𝑑 − 𝑑′ − 𝑀𝑢𝐴 ≥ 0,5 − 𝑑′ 𝑏 𝑓𝑏𝑢 𝐴 ≠ 0 𝜓 = 1 𝐴′ = 𝑀𝑢𝐴 − 𝑏 𝑓𝑏𝑢 𝑑 − 2 𝑑 − 𝑑′ 𝑓𝑠 2‰ 𝐴 = 𝑁𝑢 − 𝑏 𝑓𝑏𝑢 𝑓 𝑠2‰ − 𝐴′ Si 𝜀𝑙 < 2‰ ⟹ 𝑓𝑠 2‰ = 𝑓𝑒 𝛾 𝑠 Si 𝜀 𝑠 ≥ 2‰ ⟹ 𝑓𝑠 2‰ = 2‰ 𝐸𝑠 A L’ELS Nser (compression) et c a l’intérieur de la section (𝑒 𝐺 < 6 ) 𝑆𝐸𝐶 Vérification des contraintes 𝑉 = 𝑏2 2 + 15 𝐴′ 𝑑′ + 𝐴𝑑 𝐵 + 15 𝐴′ + 𝐴

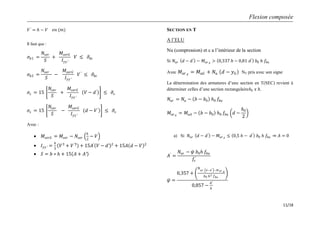

- 11. Flexion composée 11/18 𝑉′ = − 𝑉 𝑒𝑛 (𝑚) Il faut que : 𝜎𝑏1 = 𝑁𝑠𝑒𝑟 𝑆 + 𝑀𝑠𝑒𝑟𝐺 𝐼𝑦𝑦′ 𝑉 ≤ 𝜎𝑏𝑐 𝜎𝑏2 = 𝑁𝑠𝑒𝑟 𝑆 − 𝑀𝑠𝑒𝑟𝐺 𝐼𝑦𝑦′ 𝑉′ ≤ 𝜎𝑏𝑐 𝜎𝑠 = 15 𝑁𝑠𝑒𝑟 𝑆 + 𝑀𝑠𝑒𝑟𝐺 𝐼𝑦𝑦′ 𝑉 − 𝑑′ ≤ 𝜎𝑠 𝜎𝑠 = 15 𝑁𝑠𝑒𝑟 𝑆 − 𝑀𝑠𝑒𝑟𝐺 𝐼𝑦𝑦′ 𝑑 − 𝑉′ ≤ 𝜎𝑠 Avec : 𝑀𝑠𝑒𝑟𝐺 = 𝑀𝑠𝑒𝑟 − 𝑁𝑠𝑒𝑟 2 − 𝑉 𝐼𝑦𝑦′ = 𝑏 3 𝑉3 + 𝑉′3 + 15𝐴′ 𝑉 − 𝑑′ 2 + 15𝐴 𝑑 − 𝑉 2 𝑆 = 𝑏 ∗ + 15 𝐴 + 𝐴′ SECTION EN T A l’ELU Nu (compression) et c a l’intérieur de la section Si 𝑁𝑢𝑟 𝑑 − 𝑑′ − 𝑀 𝑢𝑟 𝐴 > 0,337 − 0,81 𝑑′ 𝑏0 𝑓𝑏𝑢 Avec 𝑀 𝑢𝑟 𝐴 = 𝑀 𝑢𝐺 + 𝑁𝑢 𝑑 − 𝑦 𝐺 NU pris avec son signe La détermination des armatures d’une section en T(SEC) revient à déterminer celles d’une section rectangulaire𝑏0 𝑥 . 𝑁𝑢𝑟 = 𝑁𝑢 − 𝑏 − 𝑏0 0 𝑓𝑏𝑢 𝑀𝑢𝑟 𝐴 = 𝑀𝑢𝐴 − 𝑏 − 𝑏0 0 𝑓𝑏𝑢 𝑑 − 0 2 a) Si 𝑁𝑢𝑟 𝑑 − 𝑑′ − 𝑀𝑢𝑟 𝐴 ≤ 0,5 − 𝑑′ 𝑏0 𝑓𝑏𝑢 𝐴 = 0 𝐴′ = 𝑁𝑢𝑟 − 𝜓 𝑏0 𝑓𝑏𝑢 𝑓𝑠 ′ 𝜓 = 0,357 + 𝑁 𝑢𝑟 𝑑−𝑑′ −𝑀 𝑢𝑟 𝐴 𝑏0 2 𝑓 𝑏𝑢 0,857 − 𝑑′
- 12. Flexion composée 12/18 𝑓𝑠 ′ =? 𝜀 𝑠𝑐= 2 1000 1 + 1,719− 4,010 𝑑′ 1 − 𝜓 Si 𝜀 𝑠𝑐 ≥ 𝜀𝑙 ⟹ 𝑓𝑠 ′ = 𝑓𝑒 𝛾 𝑠 Si 𝜀 𝑠𝑐 < 𝜀𝑙 ⟹ 𝑓𝑠 ′ = 𝜀 𝑠 𝐸𝑠 b) Si 𝑁𝑢𝑟 𝑑 − 𝑑′ − 𝑀𝑢𝑟 𝐴 > 0,5 − 𝑑′ 𝑏0 𝑓𝑏𝑢 𝐴 ≠ 0 𝜓 = 1 𝐴′ = 𝑀𝑢𝑟 𝐴 − 𝑏0 𝑓𝑏𝑢 𝑑 − 2 𝑑 − 𝑑′ 𝑓𝑠 2‰ 𝐴 = 𝑁𝑢𝑟 − 𝑏0 𝑓𝑏𝑢 𝑓𝑠2‰ − 𝐴′ Si 𝜀𝑙 < 2 ⟹ 𝑓𝑠2 = 𝑓𝑒 𝛾 𝑠 Si 𝜀 𝑠 ≥ 2 ⟹ 𝑓𝑠2 = 2 𝐸𝑠 II section entièrement Tendue (SET) A l’ELU Nu (Traction) et c a l’intérieur de la section, N est pris avec son signe 𝐴1 = 𝑁𝑢 𝑒2 𝑓𝑠10 𝑑 − 𝑑′ 𝐴2 = 𝑁𝑢 𝑒1 𝑓𝑠10 𝑑 − 𝑑′ Tel que : 1. 𝑓𝑠10 = 𝑓𝑒 𝛾 𝑠 2. 𝑒1 = 2 − 𝑑′ + 𝑒 𝐺 3. 𝑒2 = 𝑑 − 𝑑′ − 𝑒1 𝐴 𝑚𝑖𝑛 = 𝐵 𝑓𝑡28 𝑓𝑒 Si min 𝐴1 , 𝐴2 ≥ 𝐴 𝑚𝑖𝑛 𝑜𝑛 𝑓𝑒𝑟𝑟𝑎𝑖𝑙𝑙𝑒 𝑎𝑣𝑒𝑐 𝐴1 𝑒𝑡 𝐴2 Si min 𝐴1 , 𝐴2 < 𝐴 𝑚𝑖𝑛 𝑜𝑛 𝑓𝑒𝑟𝑟𝑎𝑖𝑙𝑙𝑒 𝑎𝑣𝑒𝑐 𝐴 𝑚𝑖𝑛 A l’ELS 𝑒 𝐺 = 𝑀𝑠𝑒𝑟 𝑁𝑠𝑒𝑟 𝑁𝑠𝑒𝑟 (𝑇𝑟𝑎𝑐𝑡𝑖𝑜𝑛) et c à l’intérieur de la section → SET

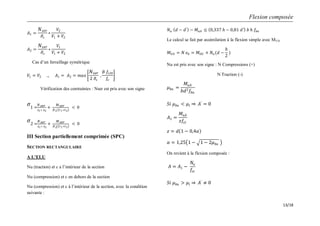

- 13. Flexion composée 13/18 𝐴1 = 𝑁𝑠𝑒𝑟 𝜎𝑠 ∗ 𝑉2 𝑉1 + 𝑉2 𝐴2 = 𝑁 𝑠𝑒𝑟 𝜎𝑠 ∗ 𝑉1 𝑉1 + 𝑉2 Cas d’un ferraillage symétrique 𝑉1 = 𝑉2 𝐴1 = 𝐴2 = 𝑚𝑎𝑥 𝑁 𝑠𝑒𝑟 2 𝜎𝑠 , 𝐵 𝑓𝑡28 𝑓𝑒 Vérification des contraintes : Nser est pris avec son signe 𝜎1 = 𝑁 𝑠𝑒𝑟 𝐴1+ 𝐴2 + 𝑀 𝑠𝑒𝑟 𝐴1 𝑉1+𝑉2 < 0 𝜎2 = 𝑁 𝑠𝑒𝑟 𝐴1+ 𝐴2 + 𝑀 𝑠𝑒𝑟 𝐴2 𝑉1+𝑉2 < 0 III Section partiellement comprimée (SPC) SECTION RECTANGULAIRE A L’ELU Nu (traction) et c a l’intérieur de la section Nu (compression) et c en dehors de la section Nu (compression) et c à l’intérieur de la section, avec la condition suivante : 𝑁𝑢 𝑑 − 𝑑′ − 𝑀𝑢𝐴 ≤ 0,337 − 0,81 𝑑′ 𝑏 𝑓𝑏𝑢 Le calcul se fait par assimilation à la flexion simple avec MUA 𝑀 𝑈𝐴 = 𝑁 𝑒𝐴 = 𝑀 𝑈𝐺 + 𝑁𝑢(𝑑 − 2 ) Nu est pris avec son signe : N Compressions (+) N Traction (-) 𝜇 𝑏𝑢 = 𝑀𝑢𝐴 𝑏𝑑2 𝑓𝑏𝑢 𝑆𝑖 𝜇 𝑏𝑢 < 𝜇𝑙 𝐴′ = 0 𝐴1 = 𝑀𝑢𝐴 𝑧𝑓𝑠𝑡 𝑧 = 𝑑 1 − 0,4𝛼 𝛼 = 1,25 1 − 1 − 2𝜇 𝑏𝑢 On revient à la flexion composée : 𝐴 = 𝐴1 − 𝑁𝑢 𝑓𝑠𝑡 𝑆𝑖 𝜇 𝑏𝑢 > 𝜇𝑙 𝐴′ ≠ 0

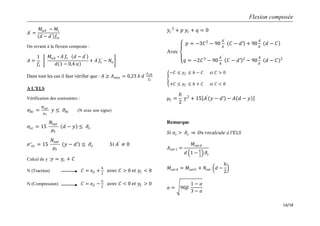

- 14. Flexion composée 14/18 𝐴′ = 𝑀𝑢𝐴 −𝑀𝑙 𝑑 − 𝑑′ 𝑓𝑠𝑐 On revient à la flexion composée : 𝐴 = 1 𝑓𝑠 𝑀𝑢𝐴 – 𝐴′ 𝑓𝑠 𝑑 − 𝑑′ 𝑑 1 − 0,4 𝛼 + 𝐴′ 𝑓𝑠 ′ − 𝑁𝑢 Dans tout les cas il faut vérifier que : 𝐴 ≥ 𝐴 𝑚𝑖𝑛 = 0,23 𝑏 𝑑 𝑓𝑡28 𝑓𝑒 A L’ELS Vérification des contraintes : 𝜎𝑏𝑐 = 𝑁 𝑠𝑒𝑟 𝜇 𝑡 𝑦 ≤ 𝜎𝑏𝑐 (N avec son signe) 𝜎𝑠𝑐 = 15 𝑁𝑠𝑒𝑟 𝜇𝑡 𝑑 − 𝑦 ≤ 𝜎𝑠 𝜎′ 𝑠𝑐 = 15 𝑁𝑠𝑒𝑟 𝜇𝑡 𝑦 − 𝑑′ ≤ 𝜎𝑠 𝑆𝑖 𝐴′ ≠ 0 Calcul de y :𝑦 = 𝑦𝑐 + 𝐶 N (Traction) 𝐶 = 𝑒 𝐺 + 2 𝑎𝑣𝑒𝑐 𝐶 > 0 𝑒𝑡 𝑦𝐶 < 0 N (Compression) 𝐶 = 𝑒 𝐺 − 2 𝑎𝑣𝑒𝑐 𝐶 < 0 𝑒𝑡 𝑦𝐶 > 0 𝑦𝑐 3 + 𝑝 𝑦𝑐 + 𝑞 = 0 Avec 𝑝 = −3𝐶2 − 90 𝐴′ 𝑏 𝐶 − 𝑑′ + 90 𝐴 𝑏 𝑑 − 𝐶 𝑞 = −2𝐶3 − 90 𝐴′ 𝑏 𝐶 − 𝑑′ 2 − 90 𝐴 𝑏 𝑑 − 𝐶 2 −𝐶 ≤ 𝑦 𝐶 ≤ − 𝐶 𝑠𝑖 𝐶 > 0 +𝐶 ≤ 𝑦 𝐶 ≤ + 𝐶 𝑠𝑖 𝐶 < 0 𝜇𝑡 = 𝑏 2 𝑦2 + 15 𝐴′ 𝑦 − 𝑑′ − 𝐴 𝑑 − 𝑦 Remarque 𝑆𝑖 𝜎𝑠 > 𝜎𝑠 𝑂𝑛 𝑟𝑒𝑐𝑎𝑙𝑐𝑢𝑙𝑒 à 𝑙′𝐸𝐿𝑆 𝐴 𝑠𝑒𝑟1 = 𝑀𝑠𝑒𝑟𝐴 𝑑 1 − 𝛼 3 𝜎𝑠 𝑀𝑠𝑒𝑟𝐴 = 𝑀𝑠𝑒𝑟𝐺 + 𝑁𝑠𝑒𝑟 𝑑 − 2 𝛼 = 90𝛽 1 − 𝛼 3 − 𝛼

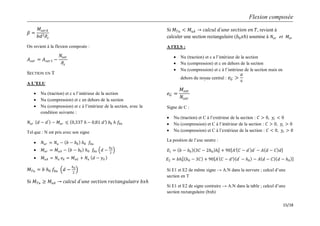

- 15. Flexion composée 15/18 𝛽 = 𝑀𝑠𝑒𝑟𝐴 𝑏𝑑2𝜎𝑠 On revient à la flexion composée : 𝐴 𝑠𝑒𝑟 = 𝐴 𝑠𝑒𝑟1 − 𝑁𝑠𝑒𝑟 𝜎𝑠 SECTION EN T A L’ELU Nu (traction) et c a l’intérieur de la section Nu (compression) et c en dehors de la section Nu (compression) et c à l’intérieur de la section, avec la condition suivante : 𝑁𝑢𝑟 𝑑 − 𝑑′ − 𝑀𝑢𝑟 ≤ 0,337 − 0,81 𝑑′ 𝑏0 𝑓𝑏𝑢 Tel que : N est pris avec son signe 𝑁𝑢𝑟 = 𝑁𝑢 − 𝑏 − 𝑏0 0 𝑓𝑏𝑢 𝑀𝑢𝑟 = 𝑀𝑢𝐴 − 𝑏 − 𝑏0 0 𝑓𝑏 𝑢 𝑑 − 0 2 𝑀𝑢𝐴 = 𝑁𝑢 𝑒𝐴 = 𝑀𝑢𝐺 + 𝑁𝑢 𝑑 − 𝑦 𝐺 𝑀 𝑇𝑢 = 𝑏 0 𝑓𝑏𝑢 𝑑 − 0 2 Si 𝑀 𝑇𝑢 ≥ 𝑀𝑢𝐴 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑟𝑒𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑖𝑟𝑒 𝑏𝑥 Si 𝑀 𝑇𝑢 < 𝑀𝑢𝐴 𝑐𝑎𝑙𝑐𝑢𝑙 𝑑′ 𝑢𝑛𝑒 𝑠𝑒𝑐𝑡𝑖𝑜𝑛 𝑒𝑛 𝑇, revient à calculer une section rectangulaire (𝑏0 𝑥) soumise à 𝑁𝑢𝑟 𝑒𝑡 𝑀𝑢𝑟 A l’ELS : Nu (traction) et c a l’intérieur de la section Nu (compression) et c en dehors de la section Nu (compression) et c à l’intérieur de la section mais en dehors du noyau central : 𝑒 𝐺 > 𝐻 6 𝑒 𝐺 = 𝑀𝑠𝑒𝑟 𝑁𝑠𝑒𝑟 Signe de C : Nu (traction) et C à l’extérieur de la section : 𝐶 > 0, 𝑦𝑐 < 0 Nu (compression) et C à l’intérieur de la section : 𝐶 > 0, 𝑦𝑐 > 0 Nu (compression) et C à l’extérieur de la section : 𝐶 < 0, 𝑦𝑐 > 0 La position de l’axe neutre : 𝐸1 = 𝑏 − 𝑏0 3𝐶 − 20 0 2 + 90 𝐴′ 𝐶 − 𝑑′ 𝑑′ − 𝐴 𝑑 − 𝐶 𝑑 Si E1 et E2 de même signe → A.N dans la nervure ; calcul d’une section en T Si E1 et E2 de signe contraire → A.N dans la table ; calcul d’une section rectangulaire (bxh) 𝐸2 = 𝑏0 2 0 − 3𝐶 + 90 𝐴′ 𝐶 − 𝑑′ 𝑑′ − 0 − 𝐴 𝑑 − 𝐶 𝑑 − 0

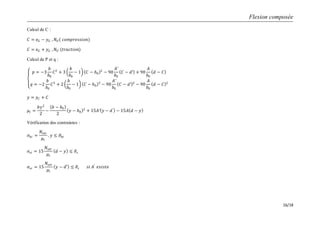

- 16. Flexion composée 16/18 Calcul deC : 𝐶 = 𝑒 𝐺 − 𝑦 𝐺 , 𝑁 𝑈( 𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑠𝑖𝑜𝑛) 𝐶 = 𝑒 𝐺 + 𝑦 𝐺 , 𝑁 𝑈 (𝑡𝑟𝑎𝑐𝑡𝑖𝑜𝑛) Calcul de P et q : 𝑝 = −3 𝑏 𝑏0 𝐶2 + 3 𝑏 𝑏0 − 1 𝐶 − 0 2 − 90 𝐴′ 𝑏0 𝐶 − 𝑑′ + 90 𝐴 𝑏0 𝑑 − 𝐶 𝑞 = −2 𝑏 𝑏0 𝐶3 + 2 𝑏 𝑏0 − 1 𝐶 − 0 3 − 90 𝐴′ 𝑏0 𝐶 − 𝑑′ 2 − 90 𝐴 𝑏0 𝑑 − 𝐶 2 𝑦 = 𝑦 𝐶 + 𝐶 𝜇𝑡 = 𝑏𝑦2 2 − 𝑏 − 𝑏0 2 𝑦 − 0 2 + 15𝐴′ 𝑦 − 𝑑′ − 15𝐴 𝑑 − 𝑦 Vérification des contraintes : 𝜎𝑏𝑐 = 𝑁𝑠𝑒𝑟 𝜇𝑡 . 𝑦 ≤ 𝜎𝑏𝑐 𝜎𝑠𝑡 = 15 𝑁𝑠𝑒𝑟 𝜇𝑡 𝑑 − 𝑦 ≤ 𝜎𝑠 𝜎𝑠𝑐 = 15 𝑁𝑠𝑒𝑟 𝜇𝑡 𝑦 − 𝑑′ ≤ 𝜎𝑠 𝑠𝑖 𝐴′ 𝑒𝑥𝑖𝑠𝑡𝑒

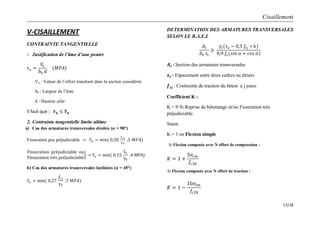

- 17. Cisaillement 17/18 V-CISAILLEMENT CONTRAINTE TANGENTIELLE 1. Justificationde l’âme d’une poutre 𝜏 𝑢 = 𝑉𝑢 𝑏0 𝑑 (𝑀𝑃𝐴) Vu : Valeur de l’effort tranchant dans la section considérée b0 : Largeur de l’âme d : Hauteur utile Il faut que : 𝝉 𝒖 ≤ 𝝉 𝒖 2. Contrainte tangentielle limite ultime a) Cas des armatures transversales droites (α = 90°) Fissuration peu préjudiciable 𝜏 𝑢 = min( 0,20 𝑓 𝑐𝑗 𝛾 𝑏 ,5 𝑀𝑃𝐴) Fissuration préjudiciable ou Fissuration très préjudiciable τu = min( 0,15 fcj γb ,4 MPA) b) Cas des armatures transversales inclinées (α = 45°) 𝜏 𝑢 = min( 0,27 𝑓𝑐𝑗 𝛾 𝑏 ,7 𝑀𝑃𝐴) DETERMINATION DES ARMATURES TRANSVERSALES SELON LE B.A.E.L 𝐴𝑡 𝑏0 𝑠𝑡 ≥ 𝛾𝑠(𝜏 𝑢 − 0,3 𝑓𝑡𝑗 ∗ 𝑘) 0,9 𝑓𝑒(𝑠𝑖𝑛 𝛼 + 𝑐𝑜𝑠 𝛼) 𝑨 𝒕 : Section des armatures transversales 𝒔 𝒕 ∶ Espacement entre deux cadres ou étriers 𝒇 𝒕𝒋 : Contrainte de traction du béton à j jours Coefficient K : K = 0 Si Reprise de bétonnage et/ou Fissuration très préjudiciable. Sinon K = 1 en Flexion simple 𝐾 = 1 + 3𝜎𝑐𝑚 𝑓𝑐28 𝐾 = 1 − 10𝜎𝑡𝑚 𝑓𝑐28 Si Flexion composée avec N effort de compression : Si Flexion composée avec N effort de traction :

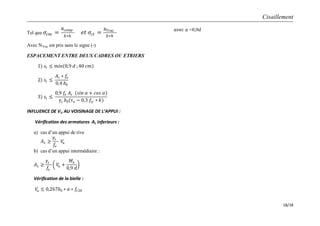

- 18. Cisaillement 18/18 Tel que 𝜎𝑐𝑚= 𝑁𝑐𝑜𝑚𝑝 𝑏∗ 𝑒𝑡 𝜎𝑐𝑡 = 𝑁 𝑇𝑟𝑎𝑐 𝑏∗ Avec NTrac est pris sans le signe (-) ESPACEMENT ENTRE DEUX CADRES OU ETRIERS 1) 𝑠𝑡 ≤ 𝑚𝑖𝑛 0,9 𝑑 ; 40 𝑐𝑚 2) 𝑠𝑡 ≤ 𝐴𝑡 ∗ 𝑓𝑒 0,4 𝑏0 3) 𝑠𝑡 ≤ 0,9 𝑓𝑒 𝐴𝑡 (𝑠𝑖𝑛 𝛼 + 𝑐𝑜𝑠 𝛼) 𝛾𝑠 𝑏0(𝜏 𝑢 − 0,3 𝑓𝑡𝑗 ∗ 𝑘) INFLUENCE DE VU AU VOISINAGE DE L’APPUI : Vérification des armatures AL inferieurs : a) cas d’un appui de rive 𝐴 𝐿 ≥ 𝛾𝑠 𝑓𝑒 𝑉𝑢 b) cas d’un appui intermédiaire : 𝐴 𝐿 ≥ 𝛾𝑠 𝑓𝑒 𝑉𝑢 + 𝑀𝑢 0,9 𝑑 Vérification de la bielle : 𝑉𝑢 ≤ 0,267𝑏0 ∗ 𝑎 ∗ 𝑓𝑐28 𝑎𝑣𝑒𝑐 𝑎 =0,9𝑑
