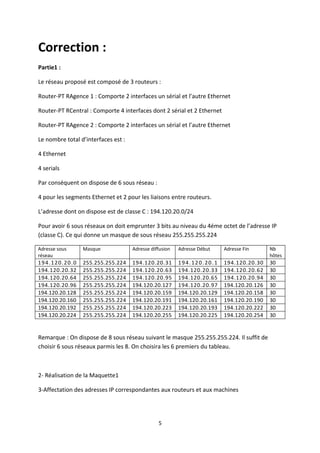

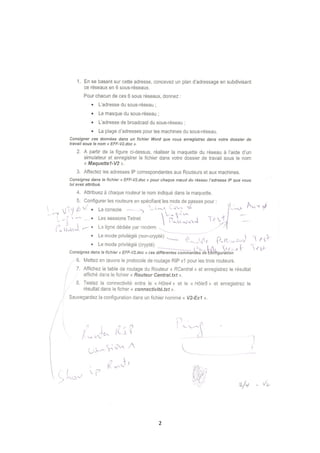

5. Correction :
Partie1 :

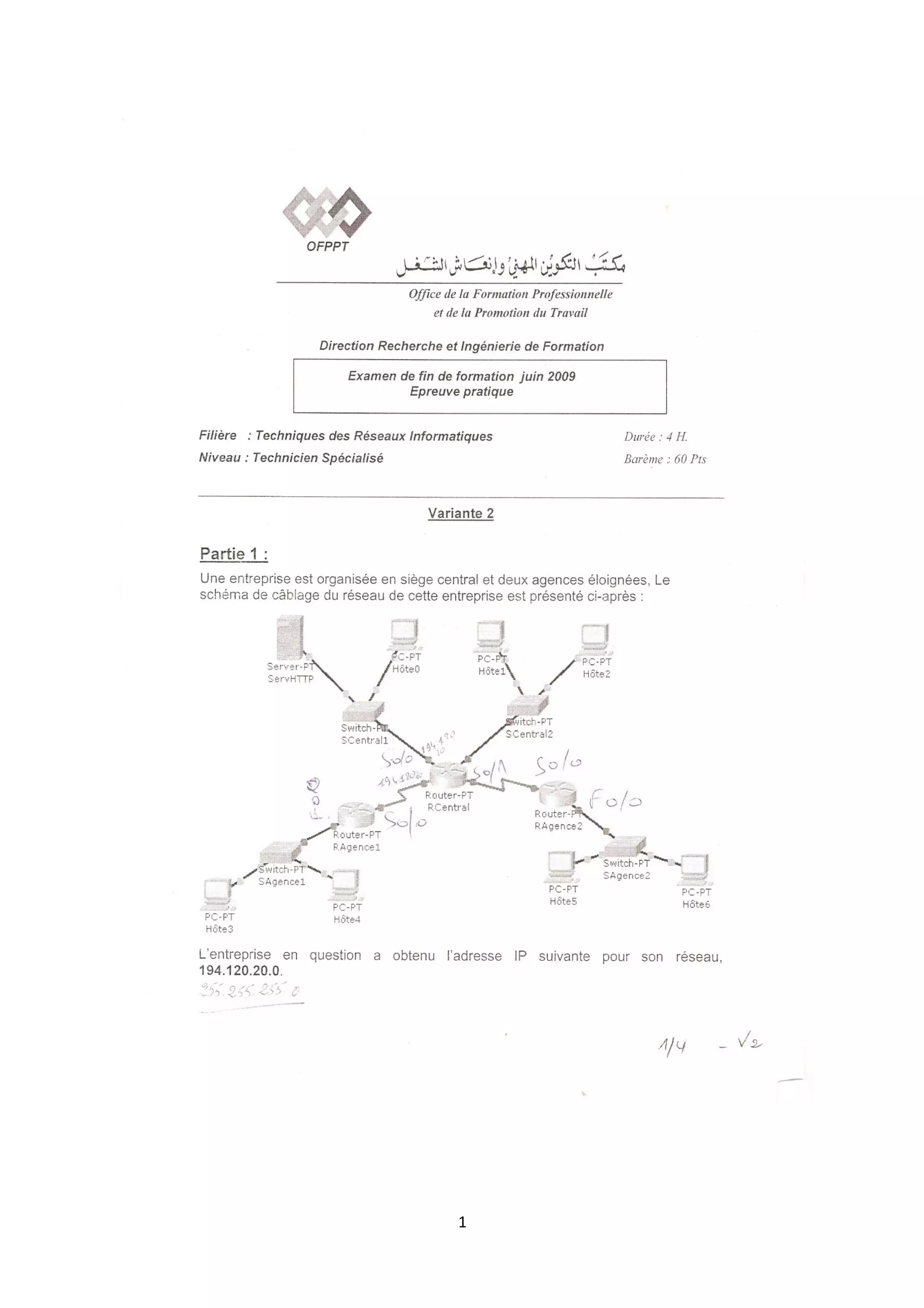

Le réseau proposé est composé de 3 routeurs :
Router-PT RAgence 1 : Comporte 2 interfaces un sérial et l’autre Ethernet
Router-PT RCentral : Comporte 4 interfaces dont 2 sérial et 2 Ethernet
Router-PT RAgence 2 : Comporte 2 interfaces un sérial et l’autre Ethernet
Le nombre total d’interfaces est :
4 Ethernet
4 serials
Par conséquent on dispose de 6 sous réseau :
4 pour les segments Ethernet et 2 pour les liaisons entre routeurs.
L’adresse dont on dispose est de classe C : 194.120.20.0/24
Pour avoir 6 sous réseaux on doit emprunter 3 bits au niveau du 4éme octet de l’adresse IP
(classe C). Ce qui donne un masque de sous réseau 255.255.255.224
Adresse sous Masque Adresse diffusion Adresse Début Adresse Fin Nb
réseau hôtes
194.120.20.0 255.255.255.224 194.120.20.31 194.120.20.1 194.120.20.30 30
194.120.20.32 255.255.255.224 194.120.20.63 194.120.20.33 194.120.20.62 30
194.120.20.64 255.255.255.224 194.120.20.95 194.120.20.65 194.120.20.94 30
194.120.20.96 255.255.255.224 194.120.20.127 194.120.20.97 194.120.20.126 30
194.120.20.128 255.255.255.224 194.120.20.159 194.120.20.129 194.120.20.158 30
194.120.20.160 255.255.255.224 194.120.20.191 194.120.20.161 194.120.20.190 30
194.120.20.192 255.255.255.224 194.120.20.223 194.120.20.193 194.120.20.222 30
194.120.20.224 255.255.255.224 194.120.20.255 194.120.20.225 194.120.20.254 30
Remarque : On dispose de 8 sous réseau suivant le masque 255.255.255.224. Il suffit de
choisir 6 sous réseaux parmis les 8. On choisira les 6 premiers du tableau.
2- Réalisation de la Maquette1
3-Affectation des adresses IP correspondantes aux routeurs et aux machines
5

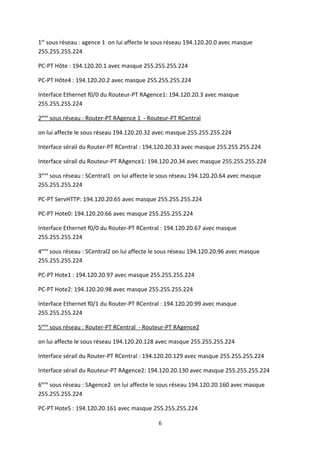

6. 1er sous réseau : agence 1 on lui affecte le sous réseau 194.120.20.0 avec masque
255.255.255.224
PC-PT Hôte : 194.120.20.1 avec masque 255.255.255.224
PC-PT Hôte4 : 194.120.20.2 avec masque 255.255.255.224
Interface Ethernet f0/0 du Routeur-PT RAgence1: 194.120.20.3 avec masque
255.255.255.224
2eme sous réseau : Router-PT RAgence 1 - Routeur-PT RCentral
on lui affecte le sous réseau 194.120.20.32 avec masque 255.255.255.224
Interface sérail du Router-PT RCentral : 194.120.20.33 avec masque 255.255.255.224
Interface sérail du Routeur-PT RAgence1: 194.120.20.34 avec masque 255.255.255.224
3eme sous réseau : SCentral1 on lui affecte le sous réseau 194.120.20.64 avec masque
255.255.255.224
PC-PT ServHTTP: 194.120.20.65 avec masque 255.255.255.224
PC-PT Hote0: 194.120.20.66 avec masque 255.255.255.224
Interface Ethernet f0/0 du Router-PT RCentral : 194.120.20.67 avec masque
255.255.255.224
4eme sous réseau : SCentral2 on lui affecte le sous réseau 194.120.20.96 avec masque
255.255.255.224
PC-PT Hote1 : 194.120.20.97 avec masque 255.255.255.224
PC-PT Hote2: 194.120.20.98 avec masque 255.255.255.224
Interface Ethernet f0/1 du Router-PT RCentral : 194.120.20.99 avec masque
255.255.255.224
5eme sous réseau : Router-PT RCentral - Routeur-PT RAgence2
on lui affecte le sous réseau 194.120.20.128 avec masque 255.255.255.224
Interface sérail du Router-PT RCentral : 194.120.20.129 avec masque 255.255.255.224
Interface sérail du Routeur-PT RAgence2: 194.120.20.130 avec masque 255.255.255.224
6eme sous réseau : SAgence2 on lui affecte le sous réseau 194.120.20.160 avec masque
255.255.255.224
PC-PT Hote5 : 194.120.20.161 avec masque 255.255.255.224
6

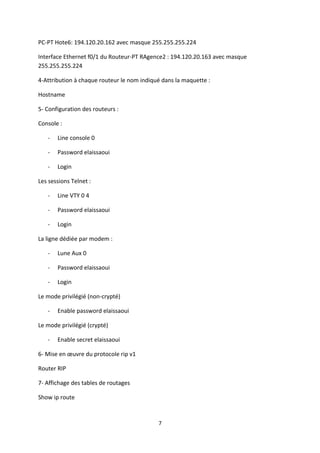

7. PC-PT Hote6: 194.120.20.162 avec masque 255.255.255.224
Interface Ethernet f0/1 du Routeur-PT RAgence2 : 194.120.20.163 avec masque
255.255.255.224
4-Attribution à chaque routeur le nom indiqué dans la maquette :
Hostname
5- Configuration des routeurs :
Console :
- Line console 0
- Password elaissaoui
- Login
Les sessions Telnet :
- Line VTY 0 4
- Password elaissaoui
- Login
La ligne dédiée par modem :
- Lune Aux 0
- Password elaissaoui
- Login
Le mode privilégié (non-crypté)
- Enable password elaissaoui
Le mode privilégié (crypté)
- Enable secret elaissaoui
6- Mise en œuvre du protocole rip v1
Router RIP
7- Affichage des tables de routages
Show ip route
7

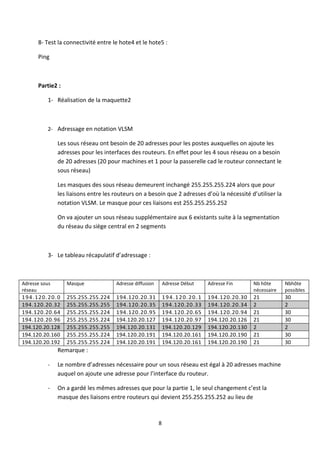

8. 8- Test la connectivité entre le hote4 et le hote5 :
Ping
Partie2 :
1- Réalisation de la maquette2
2- Adressage en notation VLSM
Les sous réseau ont besoin de 20 adresses pour les postes auxquelles on ajoute les
adresses pour les interfaces des routeurs. En effet pour les 4 sous réseau on a besoin
de 20 adresses (20 pour machines et 1 pour la passerelle cad le routeur connectant le
sous réseau)
Les masques des sous réseau demeurent inchangé 255.255.255.224 alors que pour
les liaisons entre les routeurs on a besoin que 2 adresses d’où la nécessité d’utiliser la
notation VLSM. Le masque pour ces liaisons est 255.255.255.252
On va ajouter un sous réseau supplémentaire aux 6 existants suite à la segmentation
du réseau du siège central en 2 segments
3- Le tableau récapulatif d’adressage :
Adresse sous Masque Adresse diffusion Adresse Début Adresse Fin Nb hôte Nbhôte
réseau nécessaire possibles
194.120.20.0 255.255.255.224 194.120.20.31 194.120.20.1 194.120.20.30 21 30
194.120.20.32 255.255.255.255 194.120.20.35 194.120.20.33 194.120.20.34 2 2
194.120.20.64 255.255.255.224 194.120.20.95 194.120.20.65 194.120.20.94 21 30
194.120.20.96 255.255.255.224 194.120.20.127 194.120.20.97 194.120.20.126 21 30
194.120.20.128 255.255.255.255 194.120.20.131 194.120.20.129 194.120.20.130 2 2
194.120.20.160 255.255.255.224 194.120.20.191 194.120.20.161 194.120.20.190 21 30
194.120.20.192 255.255.255.224 194.120.20.191 194.120.20.161 194.120.20.190 21 30
Remarque :
- Le nombre d’adresses nécessaire pour un sous réseau est égal à 20 adresses machine
auquel on ajoute une adresse pour l’interface du routeur.
- On a gardé les mêmes adresses que pour la partie 1, le seul changement c’est la
masque des liaisons entre routeurs qui devient 255.255.255.252 au lieu de
8

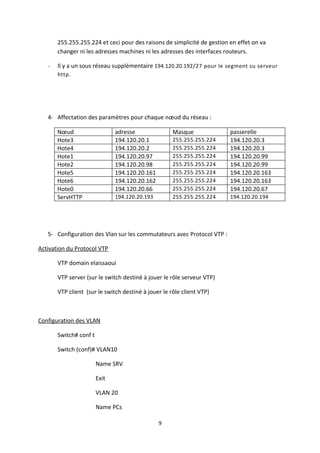

9. 255.255.255.224 et ceci pour des raisons de simplicité de gestion en effet on va
changer ni les adresses machines ni les adresses des interfaces routeurs.
- Il y a un sous réseau supplémentaire 194.120.20.192/27 pour le segment su serveur
http.
4- Affectation des paramètres pour chaque nœud du réseau :
Nœud adresse Masque passerelle
Hote3 194.120.20.1 255.255.255.224 194.120.20.3
Hote4 194.120.20.2 255.255.255.224 194.120.20.3
Hote1 194.120.20.97 255.255.255.224 194.120.20.99
Hote2 194.120.20.98 255.255.255.224 194.120.20.99
Hote5 194.120.20.161 255.255.255.224 194.120.20.163
Hote6 194.120.20.162 255.255.255.224 194.120.20.163
Hote0 194.120.20.66 255.255.255.224 194.120.20.67
ServHTTP 194.120.20.193 255.255.255.224 194.120.20.194
5- Configuration des Vlan sur les commutateurs avec Protocol VTP :
Activation du Protocol VTP
VTP domain elaissaoui
VTP server (sur le switch destiné à jouer le rôle serveur VTP)
VTP client (sur le switch destiné à jouer le rôle client VTP)
Configuration des VLAN
Switch# conf t
Switch (conf)# VLAN10
Name SRV
Exit
VLAN 20
Name PCs
9

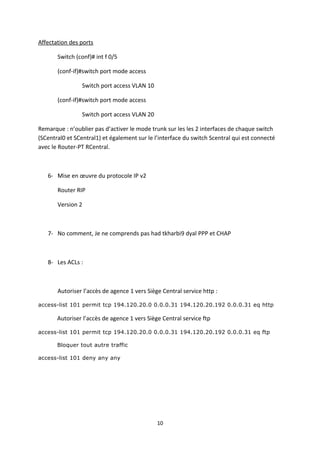

10. Affectation des ports
Switch (conf)# int f 0/5
(conf-if)#switch port mode access
Switch port access VLAN 10
(conf-if)#switch port mode access
Switch port access VLAN 20
Remarque : n’oublier pas d’activer le mode trunk sur les les 2 interfaces de chaque switch
(SCentral0 et SCentral1) et également sur le l’interface du switch Scentral qui est connecté
avec le Router-PT RCentral.
6- Mise en œuvre du protocole IP v2
Router RIP
Version 2
7- No comment, Je ne comprends pas had tkharbi9 dyal PPP et CHAP
8- Les ACLs :
Autoriser l’accès de agence 1 vers Siège Central service http :
access-list 101 permit tcp 194.120.20.0 0.0.0.31 194.120.20.192 0.0.0.31 eq http
Autoriser l’accès de agence 1 vers Siège Central service ftp
access-list 101 permit tcp 194.120.20.0 0.0.0.31 194.120.20.192 0.0.0.31 eq ftp
Bloquer tout autre traffic
access-list 101 deny any any
