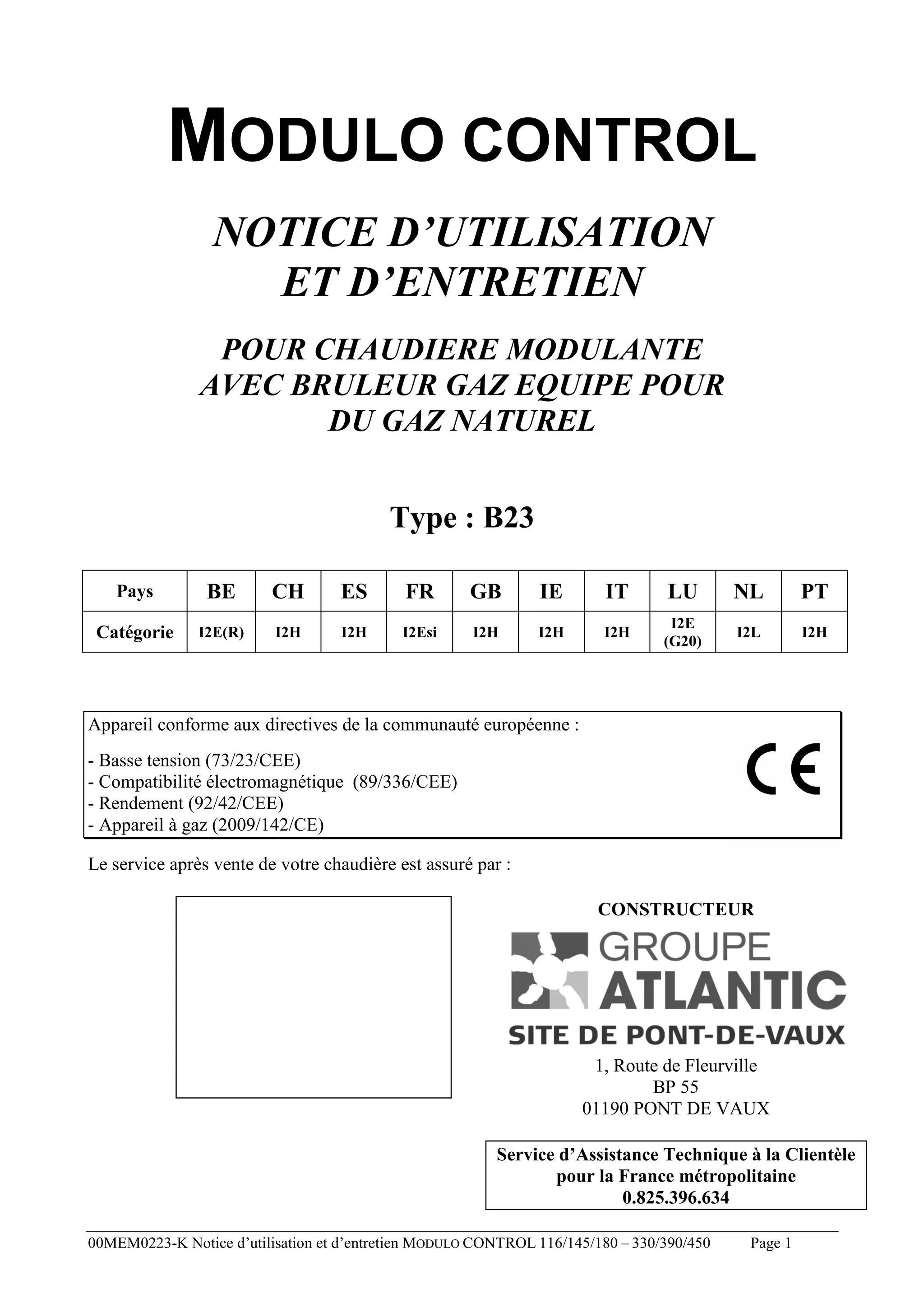

MODULO CONTROL
NOTICE D’UTILISATION
ET D’ENTRETIEN
POUR CHAUDIERE MODULANTE
AVEC BRULEUR GAZ EQUIPE POUR
DU GAZ NATUREL
Type : B23
Pays

BE

CH

ES

FR

GB

IE

IT

LU

NL

PT

Catégorie

I2E(R)

I2H

I2H

I2Esi

I2H

I2H

I2H

I2E
(G20)

I2L

I2H

Appareil conforme aux directives de la communauté européenne :
- Basse tension (73/23/CEE)
- Compatibilité électromagnétique (89/336/CEE)
- Rendement (92/42/CEE)
- Appareil à gaz (2009/142/CE)
Le service après vente de votre chaudière est assuré par :
CONSTRUCTEUR

1, Route de Fleurville
BP 55
01190 PONT DE VAUX
Service d’Assistance Technique à la Clientèle
pour la France métropolitaine
0.825.396.634
00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 1
00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 2

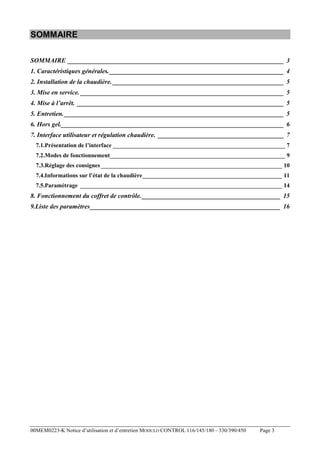

SOMMAIRE
SOMMAIRE ___________________________________________________________________ 3
1. Caractéristiques générales. ______________________________________________________ 4
2. Installation de la chaudière. _____________________________________________________ 5
3. Mise en service. _______________________________________________________________ 5
4. Mise à l’arrêt. ________________________________________________________________ 5
5. Entretien. ____________________________________________________________________ 5
6. Hors gel._____________________________________________________________________ 6
7. Interface utilisateur et régulation chaudière. _______________________________________ 7
7.1.Présentation de l’interface __________________________________________________________ 7
7.2.Modes de fonctionnement___________________________________________________________ 9
7.3.Réglage des consignes _____________________________________________________________ 10
7.4.Informations sur l’état de la chaudière_______________________________________________ 11
7.5.Paramétrage ____________________________________________________________________ 14

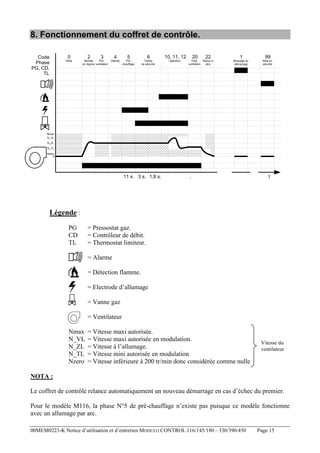

8. Fonctionnement du coffret de contrôle.___________________________________________ 15

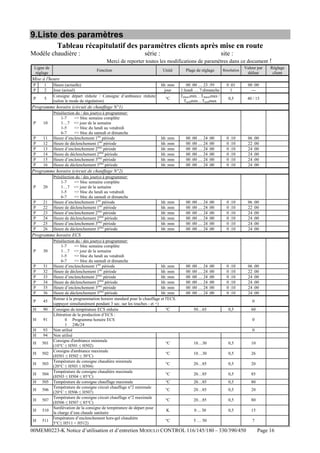

9.Liste des paramètres___________________________________________________________ 16

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 3

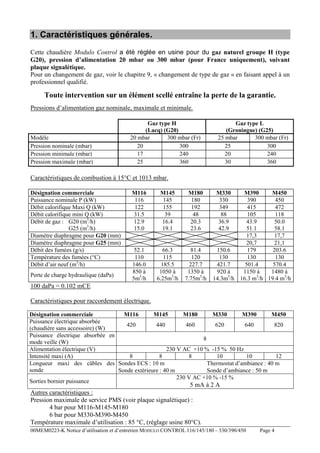

1. Caractéristiques générales.
Cette chaudière Modulo Control a été réglée en usine pour du gaz naturel groupe H (type
G20), pression d’alimentation 20 mbar ou 300 mbar (pour France uniquement), suivant
plaque signalétique.
Pour un changement de gaz, voir le chapitre 9, « changement de type de gaz » en faisant appel à un
professionnel qualifié.

Toute intervention sur un élément scellé entraîne la perte de la garantie.
Pressions d’alimentation gaz nominale, maximale et minimale.

Modèle
Pression nominale (mbar)
Pression minimale (mbar)
Pression maximale (mbar)

Gaz type H
(Lacq) (G20)
20 mbar
300 mbar (Fr)
20
300
17
240
25
360

Gaz type L
(Groningue) (G25)
25 mbar
300 mbar (Fr)
25
300
20
240
30
360

Caractéristiques de combustion à 15°C et 1013 mbar.
Désignation commerciale
Puissance nominale P (kW)
Débit calorifique Maxi Q (kW)
Débit calorifique mini Q (kW)
Débit de gaz : G20 (m3/h)
G25 (m3/h)
Diamètre diaphragme pour G20 (mm)
Diamètre diaphragme pour G25 (mm)
Débit des fumées (g/s)
Température des fumées (°C)
Débit d’air neuf (m3/h)
Perte de charge hydraulique (daPa)

M116
116
122
31.5
12.9
15.0

M145
145
155
39
16.4
19.1

M180
180
192
48
20.3
23.6

52.1
110
146.0
850 à
5m3/h

66.3
115
185.5
1050 à
6.25m3/h

81.4
120
227.7
1350 à
7.75m3/h

M330
330
349
88
36.9
42.9

M390
M450
390
450
415
472
105
118
43.9
50.0
51.1
58.1
17,3
17,7
20,7
21,1
150.6
179
203.6
130
130
130
421.7
501.4
570.4
1480 à
920 à
1150 à
14.3m3/h 16.3 m3/h 19.4 m3/h

100 daPa = 0.102 mCE
Caractéristiques pour raccordement électrique.
Désignation commerciale
M116
M145
M180
M330
M390
M450
Puissance électrique absorbée
420
440
460
620
640
820
(chaudière sans accessoire) (W)
Puissance électrique absorbée en
8
mode veille (W)
Alimentation électrique (V)
230 V AC +10 % -15 % 50 Hz
Intensité maxi (A)
8
8
8
10
10
12
Longueur maxi des câbles des Sondes ECS : 10 m
Thermostat d’ambiance : 40 m
sonde
Sonde extérieure : 40 m
Sonde d’ambiance : 50 m
230 V AC +10 % -15 %
Sorties bornier puissance

5 mA à 2 A

Autres caractéristiques :
Pression maximale de service PMS (voir plaque signalétique) :
4 bar pour M116-M145-M180
6 bar pour M330-M390-M450
Température maximale d’utilisation : 85 °C, (réglage usine 80°C).
00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 4
2. Installation de la chaudière.
L’installation doit être réalisée par un professionnel qualifié qui respectera les règles de l’art ainsi
que les prescriptions indiquées sur la notice d’installation. Pour la Suisse suivre en particulier les
directives G1 et G2 du SVGW et celles des instances cantonales.
La chaudière doit être installée dans un local comportant des arrivées d’air conformes aux textes
réglementaire en vigueur (voir notice d’installation et d’entretien).

3. Mise en service.
Toutes les chaudières subissent avant emballage un essai en usine au gaz naturel groupe H (type
G20) pendant lequel tous les réglages sont effectués. La puissance est limitée à 65% de sa valeur
nominale et la température maximum est également limitée à 70°C jusqu'à la mise en route. Cette
mise en route doit être obligatoirement réalisée par notre Service d’Assistance Technique à la
Clientèle (France), à contacter au 0.825.396.634.
Pour une mise en route provisoire effectuer les opérations suivantes :
1. Mettre sous tension l’interrupteur général.
2. Provoquer une demande de chaleur via le mode confort avec l’interface client (voir
paragraphe « Présentation de l’interface »).
3. Après mise en marche du brûleur, vérifier à l’aide d’un produit moussant l’étanchéité des
raccords de la ligne gaz. Contrôler l’hygiène de combustion.
4. Mettre l’horloge à l’heure (Se reporter au tableau récapitulatif des paramètres clients à la
fin de cette notice).

Toute intervention sur un élément scellé entraîne la perte de la garantie.

4. Mise à l’arrêt.
Lors de la mise à l’arrêt de la chaudière, procéder de la manière suivante :
1. Mise hors tension de l’interrupteur général.
2. Fermeture de la vanne de barrage de l’alimentation gaz, lors d’un arrêt prolonger.

5. Entretien.
Un entretien de la chaudière doit être assuré obligatoirement tous les ans.
Faire appel à un professionnel qualifié pour toute opération d’entretien (voir la notice
d’installation).

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 5

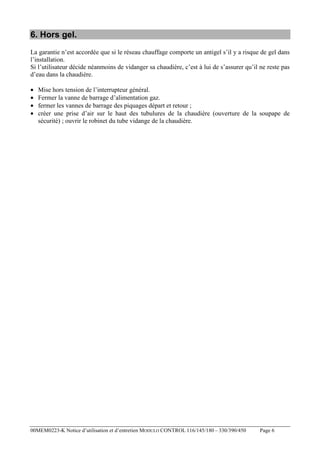

6. Hors gel.
La garantie n’est accordée que si le réseau chauffage comporte un antigel s’il y a risque de gel dans
l’installation.
Si l’utilisateur décide néanmoins de vidanger sa chaudière, c’est à lui de s’assurer qu’il ne reste pas
d’eau dans la chaudière.
•
•
•
•

Mise hors tension de l’interrupteur général.
Fermer la vanne de barrage d’alimentation gaz.
fermer les vannes de barrage des piquages départ et retour ;
créer une prise d’air sur le haut des tubulures de la chaudière (ouverture de la soupape de
sécurité) ; ouvrir le robinet du tube vidange de la chaudière.

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 6

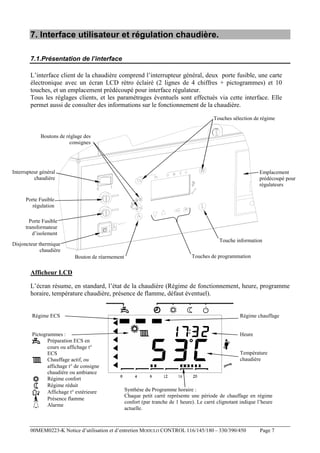

7. Interface utilisateur et régulation chaudière.
7.1.Présentation de l’interface
L’interface client de la chaudière comprend l’interrupteur général, deux porte fusible, une carte
électronique avec un écran LCD rétro éclairé (2 lignes de 4 chiffres + pictogrammes) et 10
touches, et un emplacement prédécoupé pour interface régulateur.
Tous les réglages clients, et les paramétrages éventuels sont effectués via cette interface. Elle
permet aussi de consulter des informations sur le fonctionnement de la chaudière.
Touches sélection de régime
Boutons de réglage des
consignes

Interrupteur général
chaudière

Emplacement
prédécoupé pour
régulateurs

Porte Fusible
régulation
Porte Fusible
transformateur
d’isolement
Touche information

Disjoncteur thermique
chaudière
Bouton de réarmement

Touches de programmation

Afficheur LCD
L’écran résume, en standard, l’état de la chaudière (Régime de fonctionnement, heure, programme
horaire, température chaudière, présence de flamme, défaut éventuel).

Régime ECS

Régime chauffage

Pictogrammes :
Préparation ECS en
cours ou affichage t°
ECS
Chauffage actif, ou
affichage t° de consigne
chaudière ou ambiance
Régime confort
Régime réduit
Affichage t° extérieure
Présence flamme
Alarme

Heure

Température
chaudière

Synthèse du Programme horaire :
Chaque petit carré représente une période de chauffage en régime
confort (par tranche de 1 heure). Le carré clignotant indique l’heure
actuelle.

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 7

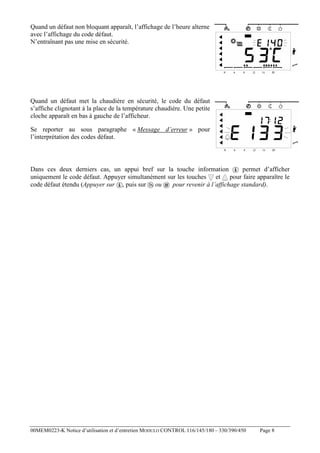

Quand un défaut non bloquant apparaît, l’affichage de l’heure alterne
avec l’affichage du code défaut.
N’entraînant pas une mise en sécurité.

Quand un défaut met la chaudière en sécurité, le code du défaut
s’affiche clignotant à la place de la température chaudière. Une petite
cloche apparaît en bas à gauche de l’afficheur.

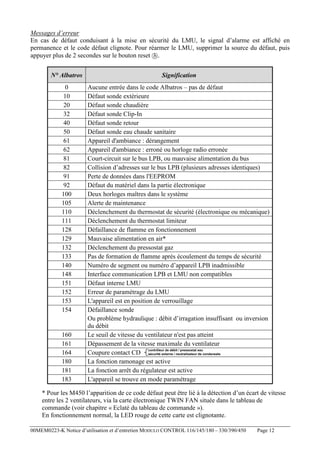

Se reporter au sous paragraphe « Message d’erreur » pour
l’interprétation des codes défaut.

Dans ces deux derniers cas, un appui bref sur la touche information
permet d’afficher
uniquement le code défaut. Appuyer simultanément sur les touches et pour faire apparaître le
code défaut étendu (Appuyer sur , puis sur ou
pour revenir à l’affichage standard).

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 8

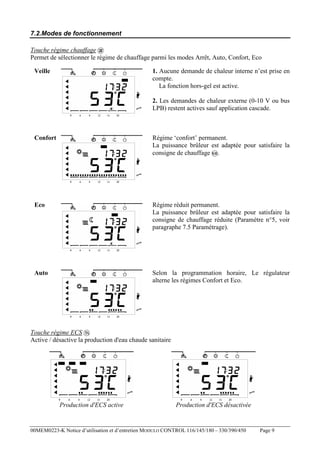

7.2.Modes de fonctionnement
Touche régime chauffage
Permet de sélectionner le régime de chauffage parmi les modes Arrêt, Auto, Confort, Eco
Veille

1. Aucune demande de chaleur interne n’est prise en
compte.
La fonction hors-gel est active.
2. Les demandes de chaleur externe (0-10 V ou bus
LPB) restent actives sauf application cascade.

Confort

Régime ‘confort’ permanent.
La puissance brûleur est adaptée pour satisfaire la
consigne de chauffage .

Eco

Régime réduit permanent.
La puissance brûleur est adaptée pour satisfaire la
consigne de chauffage réduite (Paramètre n°5, voir
paragraphe 7.5 Paramétrage).

Auto

Selon la programmation horaire, Le régulateur
alterne les régimes Confort et Eco.

Touche régime ECS
Active / désactive la production d'eau chaude sanitaire

Production d'ECS active

Production d'ECS désactivée

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 9

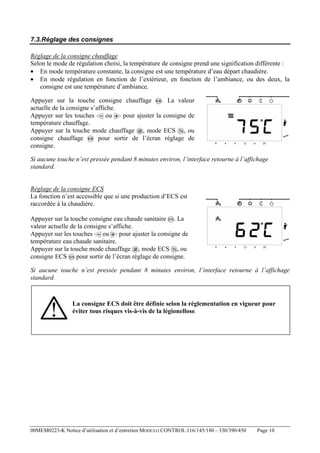

7.3.Réglage des consignes
Réglage de la consigne chauffage
Selon le mode de régulation choisi, la température de consigne prend une signification différente :
• En mode température constante, la consigne est une température d’eau départ chaudière.
• En mode régulation en fonction de l’extérieur, en fonction de l’ambiance, ou des deux, la
consigne est une température d’ambiance.
Appuyer sur la touche consigne chauffage
. La valeur
actuelle de la consigne s’affiche.
ou
pour ajuster la consigne de
Appuyer sur les touches
température chauffage.
Appuyer sur la touche mode chauffage , mode ECS , ou
consigne chauffage
pour sortir de l’écran réglage de
consigne.
Si aucune touche n’est pressée pendant 8 minutes environ, l’interface retourne à l’affichage
standard.

Réglage de la consigne ECS
La fonction n’est accessible que si une production d’ECS est
raccordée à la chaudière.
Appuyer sur la touche consigne eau chaude sanitaire . La
valeur actuelle de la consigne s’affiche.
ou
pour ajuster la consigne de
Appuyer sur les touches
température eau chaude sanitaire.
Appuyer sur la touche mode chauffage , mode ECS , ou
consigne ECS pour sortir de l’écran réglage de consigne.
Si aucune touche n’est pressée pendant 8 minutes environ, l’interface retourne à l’affichage
standard.

La consigne ECS doit être définie selon la réglementation en vigueur pour
éviter tous risques vis-à-vis de la légionellose.

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 10

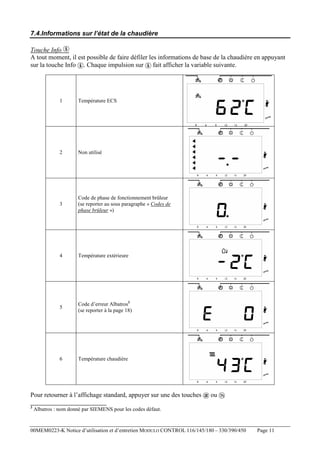

7.4.Informations sur l’état de la chaudière
Touche Info
A tout moment, il est possible de faire défiler les informations de base de la chaudière en appuyant
sur la touche Info . Chaque impulsion sur fait afficher la variable suivante.

1

Température ECS

2

Non utilisé

3

Code de phase de fonctionnement brûleur
(se reporter au sous paragraphe « Codes de
phase brûleur »)

4

Température extérieure

5

Code d’erreur Albatros3
(se reporter à la page 18)

6

Température chaudière

Pour retourner à l’affichage standard, appuyer sur une des touches
3

ou

Albatros : nom donné par SIEMENS pour les codes défaut.

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 11
Messages d’erreur
En cas de défaut conduisant à la mise en sécurité du LMU, le signal d’alarme est affiché en
permanence et le code défaut clignote. Pour réarmer le LMU, supprimer la source du défaut, puis
appuyer plus de 2 secondes sur le bouton reset .
N° Albatros

Signification

0
10
20
32
40
50
61
62
81
82
91
92
100
105
110
111
128
129
132
133
140
148
151
152
153
154

Aucune entrée dans le code Albatros – pas de défaut
Défaut sonde extérieure
Défaut sonde chaudière
Défaut sonde Clip-In
Défaut sonde retour
Défaut sonde eau chaude sanitaire
Appareil d'ambiance : dérangement
Appareil d'ambiance : erroné ou horloge radio erronée
Court-circuit sur le bus LPB, ou mauvaise alimentation du bus
Collision d’adresses sur le bus LPB (plusieurs adresses identiques)
Perte de données dans l'EEPROM
Défaut du matériel dans la partie électronique
Deux horloges maîtres dans le système
Alerte de maintenance
Déclenchement du thermostat de sécurité (électronique ou mécanique)
Déclenchement du thermostat limiteur
Défaillance de flamme en fonctionnement
Mauvaise alimentation en air*
Déclenchement du pressostat gaz
Pas de formation de flamme après écoulement du temps de sécurité
Numéro de segment ou numéro d’appareil LPB inadmissible
Interface communication LPB et LMU non compatibles
Défaut interne LMU
Erreur de paramétrage du LMU
L'appareil est en position de verrouillage
Défaillance sonde
Ou problème hydraulique : débit d’irragation insuffisant ou inversion
du débit
Le seuil de vitesse du ventilateur n'est pas atteint
Dépassement de la vitesse maximale du ventilateur
contrôleur de débit / pressostat eau
Coupure contact CD sécurité externe / neutralisateur de condensats
La fonction ramonage est active
La fonction arrêt du régulateur est active
L'appareil se trouve en mode paramétrage

160
161
164
180
181
183

* Pour les M450 l’apparition de ce code défaut peut être lié à la détection d’un écart de vitesse
entre les 2 ventilateurs, via la carte électronique TWIN FAN située dans le tableau de
commande (voir chapitre « Eclaté du tableau de commande »).
En fonctionnement normal, la LED rouge de cette carte est clignotante.
00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 12

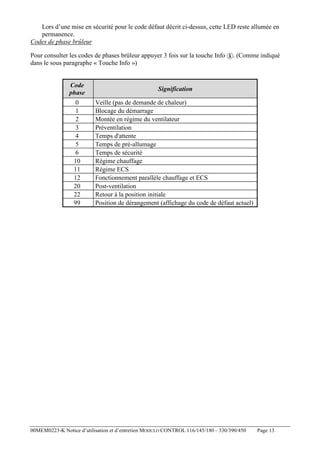

Lors d’une mise en sécurité pour le code défaut décrit ci-dessus, cette LED reste allumée en
permanence.
Codes de phase brûleur
Pour consulter les codes de phases brûleur appuyer 3 fois sur la touche Info
dans le sous paragraphe « Touche Info »)

. (Comme indiqué

Code
phase

Signification

0
1
2
3
4
5
6
10
11
12
20
22
99

Veille (pas de demande de chaleur)
Blocage du démarrage
Montée en régime du ventilateur
Préventilation
Temps d'attente
Temps de pré-allumage
Temps de sécurité
Régime chauffage
Régime ECS
Fonctionnement parallèle chauffage et ECS
Post-ventilation
Retour à la position initiale
Position de dérangement (affichage du code de défaut actuel)

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 13
7.5.Paramétrage
Pour ajuster au mieux la configuration de la chaudière, un certain nombre de paramètres sont
modifiables par l’utilisateur final, par l’installateur. Pour sécuriser la configuration de la chaudière,
tous les paramètres ne sont pas accessibles à l’utilisateur final. Ils sont donc groupés par niveaux
d’accès.
On accède, à partir de l’affichage standard, au mode paramétrage niveau utilisateur final - en appuyant sur une des touches ou .
L’affichage indique alors un P suivi d’un numéro de paramètre à 3
chiffres.
Les touches
et
permettent de faire défiler les numéros de
paramètres. Une fois atteint le paramètre à modifier, ajuster sa
valeur avec les touches
et .
La nouvelle valeur est validée dès que l’on passe au paramètre
suivant ou précédent, ou que l’on quitte le mode en appuyant sur .
Attention, si l’on quitte le mode programmation avec l’une des touches
paramètre en cours ne sera pas validée.

ou

, la modification du

Se reporter au tableau récapitulatif des paramètres clients à la fin de cette notice.

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 14
8. Fonctionnement du coffret de contrôle.
Code
Phase
PG, CD,
TL

0
Veille

2

4

5

6

10, 11, 12

Attente

Préchauffage

Temps
de sécurité

Opération

3

Montée
Pré-.
en régime ventilation

20

22

PostRetour à
ventilation
zéro

1

99

Bloquage du
démarrage

Mise en
sécurité

Nmax
N_VL
N_ZL
N_TL
Nzéro
0

11 s. 3 s. 1,8 s.

.

t

Légende :
PG
CD
TL

= Pressostat gaz.
= Contrôleur de débit.
= Thermostat limiteur.
= Alarme
= Détection flamme.
= Electrode d’allumage
= Vanne gaz
= Ventilateur

Nmax
N_VL
N_ZL
N_TL
Nzero

= Vitesse maxi autorisée.
= Vitesse maxi autorisée en modulation.
= Vitesse à l’allumage.
= Vitesse mini autorisée en modulation
= Vitesse inférieure à 200 tr/min donc considérée comme nulle

Vitesse du
ventilateur

NOTA :
Le coffret de contrôle relance automatiquement un nouveau démarrage en cas d’échec du premier.
Pour le modèle M116, la phase N°5 de pré-chauffage n’existe pas puisque ce modèle fonctionne
avec un allumage par arc.
00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 15
9.Liste des paramètres
Tableau récapitulatif des paramètres clients après mise en route
Modèle chaudière :

série :

site :

Merci de reporter toutes les modifications de paramètres dans ce document
Ligne de
réglage

Fonction

Unité

Plage de réglage

Résolution

Valeur par
défaut

Heure (actuelle)
Jour (actuel)
Consigne départ réduite / Consigne d’ambiance réduite
(selon le mode de régulation)

hh :mm
jour

00 :00 … 23 :59
1:lundi … 7:dimanche
Tdépartmin…Tdépartmax /
Tambmin…Tambmax

0 :01
1

00 :00
---

0,5

40 / 15

hh :mm
hh :mm
hh :mm
hh :mm
hh :mm
hh :mm

00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00

0 :10
0 :10
0 :10
0 :10
0 :10
0 :10

06 :00
22 :00
24 :00
24 :00
24 :00
24 :00

hh :mm
hh :mm
hh :mm
hh :mm
hh :mm
hh :mm

00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00

0 :10
0 :10
0 :10
0 :10
0 :10
0 :10

06 :00
22 :00
24 :00
24 :00
24 :00
24 :00

00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00
00 :00 … 24 :00

0 :10
0 :10
0 :10
0 :10
0 :10
0 :10

!
Réglage
client

06 :00
22 :00
24 :00
24 :00
24 :00
24 :00

Mise à l'heure
P
P

1
2

P

5

°C

Programme horaire (circuit de chauffage N°1)
P

10

P
P
P
P
P
P

11
12
13
14
15
16

Présélection du / des jour(s) à programmer:
1-7
=> bloc semaine complète
1…7 => jour de la semaine
1-5
=> bloc du lundi au vendredi
6-7
=> bloc du samedi et dimanche
Heure d’enclenchement 1ère période
Heure de déclenchement 1ère période
Heure d’enclenchement 2ème période
Heure de déclenchement 2ème période
Heure d’enclenchement 3ème période
Heure de déclenchement 3ème période

Programme horaire (circuit de chauffage N°2)
P

20

P
P
P
P
P
P

21
22
23
24
25
26

Présélection du / des jour(s) à programmer:
1-7
=> bloc semaine complète
1…7 => jour de la semaine
1-5
=> bloc du lundi au vendredi
6-7
=> bloc du samedi et dimanche
Heure d’enclenchement 1ère période
Heure de déclenchement 1ère période
Heure d’enclenchement 2ème période
Heure de déclenchement 2ème période
Heure d’enclenchement 3ème période
Heure de déclenchement 3ème période

Programme horaire ECS
P

30

P
P
P
P
P
P

31
32
33
34
35
36

P

45

H

90

H

91

H
H

93
94

H

501

H

502

H

503

H

504

H

505

H

506

H

507

H

510

H

511

Présélection du / des jour(s) à programmer:
1-7
=> bloc semaine complète
1…7 => jour de la semaine
1-5
=> bloc du lundi au vendredi
6-7
=> bloc du samedi et dimanche
Heure d’enclenchement 1ère période
hh :mm
Heure de déclenchement 1ère période
hh :mm
Heure d’enclenchement 2ème période
hh :mm
Heure de déclenchement 2ème période
hh :mm
Heure d’enclenchement 3ème période
hh :mm
Heure de déclenchement 3ème période
hh :mm
Retour à la programmation horaire standard pour le chauffage et l'ECS.
(appuyer simultanément pendant 3 sec. sur les touches - et +)
Consigne de température ECS réduite
°C
Libération de la production d’ECS :
0 Programme horaire ECS
1 24h/24
Non utilisé
Non utilisé
Consigne d'ambiance minimale
°C
(10°C ≤ H501 ≤ H502)
Consigne d'ambiance maximale
°C
(H501 ≤ H502 ≤ 30°C)
Température de consigne chaudière minimale
°C
(20°C ≤ H503 ≤ H504)
Température de consigne chaudière maximale
°C
(H503 ≤ H504 ≤ 85°C)
Température de consigne chauffage maximale
°C
Température de consigne circuit chauffage n°2 minimale
°C
(20°C ≤ H506 ≤ H507)
Température de consigne circuit chauffage n°2 maximale
°C
(H506 ≤ H507 ≤ 85°C)
Surélévation de la consigne de température de départ pour
K
la charge d’eau chaude sanitaire
Température d’enclenchement hors-gel chaudière
°C
(5°C≤ H511 < H512)

0
50…65

0,5

60
0
0

10…30

0,5

10

10…30

0,5

26

20…85

0,5

20

20…85

0,5

85

20…85

0,5

80

20…85

0,5

20

20…85

0,5

80

0 ... 30

0,5

15

5 … 50

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

7

Page 16

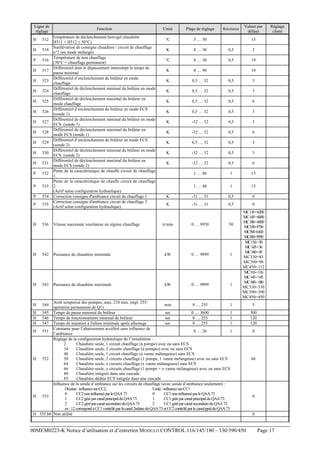

Ligne de
réglage
H

512

H

514

P

516

H

517

H

523

H

524

H

525

H

526

H

527

H

528

H

529

H

530

H

531

P

532

P

533

P

534

P

535

Fonction
Température de déclenchement hors-gel chaudière
(H511 < H512 ≤ 50°C)
Surélévation de consigne chaudière / circuit de chauffage
n°2 (en mode mélangé)
Température de non chauffage
(30°C = chauffage permanent)
Différentiel dont le dépassement interrompt le temps de
pause minimal
Différentiel d’enclenchement du brûleur en mode
chauffage
Différentiel de déclenchement minimal du brûleur en mode
chauffage
Différentiel de déclenchement maximal du brûleur en
mode chauffage
Différentiel d’enclenchement du brûleur en mode ECS
(sonde 1)
Différentiel de déclenchement minimal du brûleur en mode
ECS. (sonde 1)
Différentiel de déclenchement maximal du brûleur en
mode ECS (sonde 1)
Différentiel d’enclenchement du brûleur en mode ECS
(sonde 2)
Différentiel de déclenchement minimal du brûleur en mode
ECS. (sonde 2)
Différentiel de déclenchement maximal du brûleur en
mode ECS (sonde 2)
Pente de la caractéristique de chauffe circuit de chauffage
1
Pente de la caractéristique de chauffe circuit de chauffage
2
(Actif selon configuration hydraulique)
Correction consigne d'ambiance circuit de chauffage 1
Correction consigne d'ambiance circuit de chauffage 2
(Actif selon configuration hydraulique)

H

536

Vitesse maximale ventilateur en régime chauffage

H

542

H

543

H
H
H
H
H

H

H

H

Valeur par
défaut

Unité

Plage de réglage

°C

5 … 50

K

0 … 30

0,5

°C

8 … 30

0,5

19

K

0 … 90

K

0,5 … 32

0,5

3

K

0,5 … 32

0,5

3

K

0,5 … 32

0,5

6

K

0,5 … 32

0,5

3

K

-32 … 32

0,5

3

K

-32 … 32

0,5

6

K

0,5 … 32

0,5

3

K

-32 … 32

0,5

3

K

-32 … 32

0,5

6

1 … 40

1

15

1 … 40

1

15

K

-31 … 31

0,5

0

K

-31 … 31

0,5

Réglage
client

2

0

Résolution

15

10

tr/min

0 … 9950

50

Puissance de chaudière minimale

kW

0 … 9999

1

Puissance de chaudière maximale

kW

0 … 9999

1

MC116=6200
MC145=6000
MC180=6000
MC330=5750
MC390=6100
MC450=5950
MC116=30
MC145=36
MC180=45
MC330=83
MC390=98
MC450=112
MC116=116
MC145=145
MC180=180
MC330=330
MC390=390
MC450=450

Arrêt temporisé des pompes, max. 218 min. (régl. 255:
min
0 … 255
1
opération permanente de Q1)
545 Temps de pause minimal du brûleur
sec
0 … 3600
1
546 Temps de fonctionnement minimal du brûleur
sec
0 … 255
1
547 Temps de maintien à l'allure minimale après allumage
sec
0 … 255
1
Constante pour l’abaissement accéléré sans influence de
551
0 … 20
1
l’ambiance
Réglage de la configuration hydraulique de l’installation :
2
Chaudière seule, 1 circuit chauffage (à pompe) avec ou sans ECS
34
Chaudière seule, 2 circuits chauffage (à pompes) avec ou sans ECS
48
Chaudière seule, 1 circuit chauffage (à vanne mélangeuse) sans ECS
552
50
Chaudière seule, 2 circuits chauffage (1 pompe, 1 vanne mélangeuse) avec ou sans ECS
64
Chaudière seule, x circuits chauffage (x vanne mélangeuse) sans ECS
66
Chaudière seule, x circuits chauffage (1 pompe + x vanne mélangeuse) avec ou sans ECS
80
Chaudière intégrée dans une cascade
85
Chaudière dédiée ECS intégrée dans une cascade
Influence de la sonde d’ambiance sur les circuits de chauffage (avec sonde d’ambiance seulement) :
Dizaine : influence sur CC2,
Unité : influence sur CC1
0
CC2 non influencé par le QAA 73
0
CC1 non influencé par le QAA 73
553
1
CC2 géré par canal principal du QAA 73
1
CC1 géré par canal principal du QAA 73
2
CC2 géré par canal secondaire du QAA 73
2
CC1 géré par canal secondaire du QAA 73
ex : 12 correspond à CC1 contrôlé par la canal 2ndaire du QAA 73 et CC2 contrôlé par le canal ppal du QAA 73
555.b0 Non utilisé
544

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

5
300
120
120
0

66

0

0

Page 17

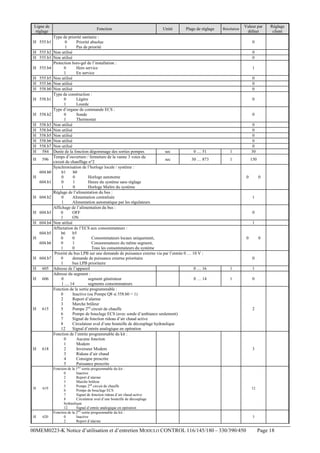

Ligne de
réglage
H 555.b1
H 555.b2
H 555.b3
H 555.b4
H 555.b5
H 555.b6
H 558.b0
H 558.b1

H 558.b2
H
H
H
H
H
H

558.b3
558.b4
558.b5
558.b6
558.b7
584

H

596
604.b0

H
604.b1

H 604.b2

H 604.b3
H 604.b4
604.b5
H
604.b6

H 604.b7
H

605

H

606

H

615

H

618

H

619

H

620

Fonction

Unité

Plage de réglage

Type de priorité sanitaire :
0
Priorité absolue
1
Pas de priorité
Non utilisé
Non utilisé
Protection hors-gel de l’installation :
0
Hors service
1
En service
Non utilisé
Non utilisé
Non utilisé
Type de construction :
0
Légère
1
Lourde
Type d’organe de commande ECS :
0
Sonde
1
Thermostat
Non utilisé
Non utilisé
Non utilisé
Non utilisé
Non utilisé
Durée de la fonction dégommage des sorties pompes
sec
0 … 51
Temps d’ouverture / fermeture de la vanne 3 voies du
sec
30 … 873
circuit de chauffage n°2
Synchronisation de l’horloge locale / système :
b1
b0
0
0
Horloge autonome
0
1
Heure du système sans réglage
1
0
Horloge Maître du système
Réglage de l’alimentation du bus :
0
Alimentation centralisée
1
Alimentation automatique par les régulateurs
Affichage de l’alimentation du bus :
0
OFF
1
ON
Non utilisé
Affectation de l’ECS aux consommateurs :
b6
b5
0
0
Consommateurs locaux uniquement,
0
1
Consommateurs du même segment,
1
0
Tous les consommateurs du système
Priorité du bus LPB sur une demande de puissance externe via par l’entrée 0 … 10 V :
0
demande de puissance externe prioritaire
1
bus LPB prioritaire
Adresse de l’appareil
0 … 16
Adresse du segment :
0
segment générateur
0 … 14
1 … 14
segments consommateurs
Fonction de la sortie programmable :
0
Inactive (ou Pompe Q8 si 558.b0 = 1)
2
Report d’alarme
3
Marche brûleur
5
Pompe 2nd circuit de chauffe
6
Pompe de bouclage ECS (avec sonde d’ambiance seulement)
7
Signal de fonction rideau d’air chaud active
8
Circulateur aval d’une bouteille de découplage hydraulique
12
Signal d’entrée analogique en opération
Fonction de l’entrée programmable du kit :
0
Aucune fonction
1
Modem
2
Inverseur Modem
3
Rideau d’air chaud
4
Consigne prescrite
5
Puissance prescrite

Résolution

Valeur par
défaut

Réglage
client

0
0
0
1
0
0
0
0

0

1

0
0
0
0
0
30

1

150

0

0

1

0
1

0

0

0
1

1

1

0

Fonction de la 1ère sortie programmable du kit :
0
Inactive
2
Report d’alarme
3
Marche brûleur
5
Pompe 2nd circuit de chauffe
6
Pompe de bouclage ECS
7
Signal de fonction rideau d’air chaud active
8
Circulateur aval d’une bouteille de découplage
hydraulique
12
Signal d’entrée analogique en opération
Fonction de la 2ère sortie programmable du kit :
0
Inactive
2
Report d’alarme

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

2

3

12

3

Page 18

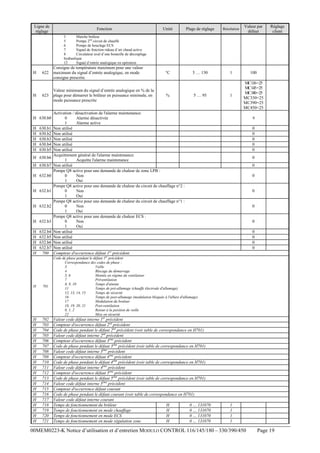

Ligne de
réglage

Fonction

Unité

Plage de réglage

Résolution

Valeur par
défaut

°C

5 … 130

1

100

1

Réglage
client

MC116=25
MC145=25
MC180=25
MC330=25
MC390=25
MC450=25

3
Marche brûleur
5
Pompe 2nd circuit de chauffe
6
Pompe de bouclage ECS
7
Signal de fonction rideau d’air chaud active
8
Circulateur aval d’une bouteille de découplage
hydraulique
12
Signal d’entrée analogique en opération

H

H

622

Consigne de température maximum pour une valeur
maximum du signal d’entrée analogique, en mode
consigne prescrite.

623

Valeur minimum du signal d’entrée analogique en % de la
plage pour démarrer le brûleur en puissance minimale, en
mode puissance prescrite

H 630.b0
H
H
H
H
H

630.b1
630.b2
630.b3
630.b4
630.b5

H 630.b6
H 630.b7
H 632.b0

H 632.b1

H 632.b2

H 632.b3
H
H
H
H
H

632.b4
632.b5
632.b6
632.b7
700

%

5 … 95

Activation / désactivation de l'alarme maintenance:
0
Alarme désactivée
1
Alarme active
Non utilisé
Non utilisé
Non utilisé
Non utilisé
Non utilisé
Acquittement général de l'alarme maintenance:
1
Acquitte l'alarme maintenance
Non utilisé
Pompe Q8 active pour une demande de chaleur de zone LPB :
0
Non
1
Oui
Pompe Q8 active pour une demande de chaleur du circuit de chauffage n°2 :
0
Non
1
Oui
Pompe Q8 active pour une demande de chaleur du circuit de chauffage n°1 :
0
Non
1
Oui
Pompe Q8 active pour une demande de chaleur ECS :
0
Non
1
Oui
Non utilisé
Non utilisé
Non utilisé
Non utilisé
Compteur d'occurrence défaut 1er précédent

H

701

702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721

Valeur code défaut interne 1er précédent
Compteur d'occurrence défaut 2nd précédent
Code de phase pendant le défaut 2nd précédent (voir table de correspondance en H701)
Valeur code défaut interne 2nd précédent
Compteur d'occurrence défaut 3ème précédent
Code de phase pendant le défaut 3ème précédent (voir table de correspondance en H701)
Valeur code défaut interne 3ème précédent
Compteur d'occurrence défaut 4ème précédent
Code de phase pendant le défaut 4ème précédent (voir table de correspondance en H701)
Valeur code défaut interne 4ème précédent
Compteur d'occurrence défaut 5ème précédent
Code de phase pendant le défaut 5ème précédent (voir table de correspondance en H701)
Valeur code défaut interne 5ème précédent
Compteur d'occurrence défaut courant
Code de phase pendant le défaut courant (voir table de correspondance en H701)
Valeur code défaut interne courant
Temps de fonctionnement du brûleur
H
0 … 131070
Temps de fonctionnement en mode chauffage
H
0 … 131070
Temps de fonctionnement en mode ECS
H
0 … 131070
Temps de fonctionnement en mode régulation zone
H
0 … 131070

0
0
0
0
0
0
0
0

0

0

0
0
0
0
0

Code de phase pendant le défaut 1er précédent
Correspondance des codes de phase :
3
Veille
4
Blocage du démarrage
5, 6
Montée en régime du ventilateur
7
Préventilation
8, 9, 10
Temps d'attente
11
Temps de pré-allumage (chauffe électrode d'allumage)
12, 13, 14, 15
Temps de sécurité
16
Temps de post-allumage (modulation bloquée à l'allure d'allumage)
17
Modulation du bruleur
18, 19, 20, 21
Post-ventilation
0, 1, 2
Retour à la position de veille
22
Mise en sécurité

H
H
H
H
H
H
H
H
H
H
H
H
H
H
H
H
H
H
H
H

0

1
1
1
1

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 19

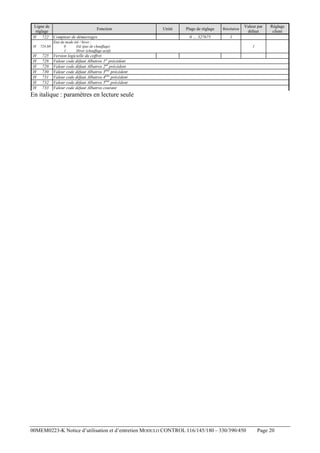

Ligne de
Fonction
réglage
H 722 Compteur de démarrages
H

H
H
H
H
H
H
H

Unité

Plage de réglage

Résolution

0 … 327675

Valeur par
défaut

1

Etat du mode été / hiver :
724.b0
0
Eté (pas de chauffage)
1
Hiver (chauffage actif)

725
728
729
730
731
732
733

Réglage
client

1

Version logicielle du coffret
Valeur code défaut Albatros 1er précédent
Valeur code défaut Albatros 2nd précédent
Valeur code défaut Albatros 3ème précédent
Valeur code défaut Albatros 4ème précédent
Valeur code défaut Albatros 5ème précédent
Valeur code défaut Albatros courant

En italique : paramètres en lecture seule

00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450

Page 20

Contenu connexe

Tendances

Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013
e-genieclimatique

Operación del GLP 2da Parte
Operación del GLP 2da ParteOperación del GLP 2da Parte
Operación del GLP 2da Parte
rgrados

Furnace pressure control
Furnace pressure controlFurnace pressure control
Furnace pressure control
Ashvani Shukla

200 mw FSSS
200 mw FSSS200 mw FSSS
200 mw FSSS
mitravanu mishra

Cfbc burner startup sequence
Cfbc burner startup sequenceCfbc burner startup sequence
Cfbc burner startup sequence
Ashvani Shukla

Ugunsdrošības prasības dzīvojamās mājās
Ugunsdrošības prasības dzīvojamās mājāsUgunsdrošības prasības dzīvojamās mājās
Ugunsdrošības prasības dzīvojamās mājās
Ekonomikas ministrija/ Dzīvo siltāk

WUXI MAKE CFBC BOILER COLD CYCLONE
WUXI MAKE CFBC BOILER COLD CYCLONEWUXI MAKE CFBC BOILER COLD CYCLONE
WUXI MAKE CFBC BOILER COLD CYCLONE
Ashish Kumar Jain

O&amp;m of boiler
O&amp;m of boilerO&amp;m of boiler
O&amp;m of boiler
Kshirod Bose

Hrsg startup proceudre
Hrsg startup proceudreHrsg startup proceudre
Hrsg startup proceudre
kamaraprasad

Boiler Performance Monitoring
Boiler Performance MonitoringBoiler Performance Monitoring
Mbf coal pulverizers foster wheeler
Mbf coal pulverizers   foster wheelerMbf coal pulverizers   foster wheeler
Mbf coal pulverizers foster wheeler
Thanhluan Nguyen

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacional
LucianoFreitas58

Boiler Purging-Logic, Importance & Working
Boiler Purging-Logic, Importance & WorkingBoiler Purging-Logic, Importance & Working
Boiler Purging-Logic, Importance & Working
Tahoor Alam Khan

Norsok standards for oil and gas
Norsok standards for oil and gasNorsok standards for oil and gas
Norsok standards for oil and gas
marco garofanello

BOILER OPERATION PPT.pptx
BOILER OPERATION PPT.pptxBOILER OPERATION PPT.pptx
BOILER OPERATION PPT.pptx
SatwikSingh25

Fallas modulo confort VW
Fallas modulo confort VWFallas modulo confort VW
Fallas modulo confort VW
Mario Alcaino Bustamante

Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...
Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...
Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...
RandoufoProcopio

Fire Pump Engines Overview
Fire Pump Engines OverviewFire Pump Engines Overview
Fire Pump Engines Overview
James S Nasby

Cmc philosophy
Cmc philosophyCmc philosophy
Cmc philosophy
vikash kumar upadhyay

different type of boiler & combustion in boilers
different type of boiler & combustion in boilersdifferent type of boiler & combustion in boilers
different type of boiler & combustion in boilers
Showhanur Rahman


Tendances (20)

Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013

Operación del GLP 2da Parte
Operación del GLP 2da ParteOperación del GLP 2da Parte
Operación del GLP 2da Parte

Furnace pressure control
Furnace pressure controlFurnace pressure control
Furnace pressure control

200 mw FSSS
200 mw FSSS200 mw FSSS
200 mw FSSS

Cfbc burner startup sequence
Cfbc burner startup sequenceCfbc burner startup sequence
Cfbc burner startup sequence

Ugunsdrošības prasības dzīvojamās mājās
Ugunsdrošības prasības dzīvojamās mājāsUgunsdrošības prasības dzīvojamās mājās
Ugunsdrošības prasības dzīvojamās mājās

WUXI MAKE CFBC BOILER COLD CYCLONE
WUXI MAKE CFBC BOILER COLD CYCLONEWUXI MAKE CFBC BOILER COLD CYCLONE
WUXI MAKE CFBC BOILER COLD CYCLONE

O&amp;m of boiler
O&amp;m of boilerO&amp;m of boiler
O&amp;m of boiler

Hrsg startup proceudre
Hrsg startup proceudreHrsg startup proceudre
Hrsg startup proceudre

Boiler Performance Monitoring
Boiler Performance MonitoringBoiler Performance Monitoring
Boiler Performance Monitoring

Mbf coal pulverizers foster wheeler
Mbf coal pulverizers   foster wheelerMbf coal pulverizers   foster wheeler
Mbf coal pulverizers foster wheeler

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacional

Boiler Purging-Logic, Importance & Working
Boiler Purging-Logic, Importance & WorkingBoiler Purging-Logic, Importance & Working
Boiler Purging-Logic, Importance & Working

Norsok standards for oil and gas
Norsok standards for oil and gasNorsok standards for oil and gas
Norsok standards for oil and gas

BOILER OPERATION PPT.pptx
BOILER OPERATION PPT.pptxBOILER OPERATION PPT.pptx
BOILER OPERATION PPT.pptx

Fallas modulo confort VW
Fallas modulo confort VWFallas modulo confort VW
Fallas modulo confort VW

Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...
Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...
Renault clio 1.0 16v D4D sincronismo do motor (correia ou corrente) procedime...

Fire Pump Engines Overview
Fire Pump Engines OverviewFire Pump Engines Overview
Fire Pump Engines Overview

Cmc philosophy
Cmc philosophyCmc philosophy
Cmc philosophy

different type of boiler & combustion in boilers
different type of boiler & combustion in boilersdifferent type of boiler & combustion in boilers
different type of boiler & combustion in boilers


Similaire à Modulo control-m116-180-330-450-notice-utilisation-atlantic-guillot

Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdf
Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdfModulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdf
Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdfe-genieclimatique

Fbg350 notice technique
Fbg350 notice techniqueFbg350 notice technique
Fbg350 notice technique
e-genieclimatique

Saunier duval thema c 23 e
Saunier duval thema c 23 eSaunier duval thema c 23 e
Saunier duval thema c 23 e
ohsarah

Valeo Catalogue Équipement Garage 2014-2015 955662 Français
Valeo Catalogue Équipement Garage 2014-2015 955662 FrançaisValeo Catalogue Équipement Garage 2014-2015 955662 Français
Valeo Catalogue Équipement Garage 2014-2015 955662 Français
Hugo Vallet

110509 ibam chauffage
110509 ibam chauffage110509 ibam chauffage
110509 ibam chauffage
maithassou

Vitopend 100 w-whkb
Vitopend 100 w-whkbVitopend 100 w-whkb
Vitopend 100 w-whkbCoolio666

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition
e-genieclimatique

Régulateur MR4 johnson controls documentation technique
Régulateur MR4 johnson controls documentation techniqueRégulateur MR4 johnson controls documentation technique
Régulateur MR4 johnson controls documentation technique
e-genieclimatique

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition
e-genieclimatique

Tablomag n°5 10/2011
Tablomag n°5 10/2011Tablomag n°5 10/2011
Tablomag n°5 10/2011
Gimélec

Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...
Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...
Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...
Architectura

Rwi65.01 régulateur
Rwi65.01 régulateurRwi65.01 régulateur
Rwi65.01 régulateur
e-genieclimatique

Ideal standart creatis 3 doc commerciale
Ideal standart creatis 3 doc commercialeIdeal standart creatis 3 doc commerciale
Ideal standart creatis 3 doc commerciale
e-genieclimatique

Modulo control tap-rva-rvs-atlantic-guillot
Modulo control tap-rva-rvs-atlantic-guillotModulo control tap-rva-rvs-atlantic-guillot
Modulo control tap-rva-rvs-atlantic-guillote-genieclimatique

Diaporamavolcane
DiaporamavolcaneDiaporamavolcane
Diaporamavolcanestegman54

Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM
Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGMGenerador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM
Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM
MET MANN, Fabricante de Climatización y Ventilación

Módulo para incrementar temperatura del aire 50 145 kw - Serie TEC
Módulo para incrementar temperatura del aire 50 145 kw - Serie TECMódulo para incrementar temperatura del aire 50 145 kw - Serie TEC
Módulo para incrementar temperatura del aire 50 145 kw - Serie TEC
MET MANN, Fabricante de Climatización y Ventilación

Generador de Aire Caliente Mural 66kw Serie GS
Generador de Aire Caliente Mural 66kw Serie GSGenerador de Aire Caliente Mural 66kw Serie GS
Generador de Aire Caliente Mural 66kw Serie GS
MET MANN, Fabricante de Climatización y Ventilación

Mayekawa compresseurs à pistons 2013
Mayekawa compresseurs à pistons 2013Mayekawa compresseurs à pistons 2013
Mayekawa compresseurs à pistons 2013EUROPAGES


Similaire à Modulo control-m116-180-330-450-notice-utilisation-atlantic-guillot (20)

Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdf
Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdfModulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdf
Modulo control ni mc-116_145_180_330_390_450_00_mem0207_q.pdf

Fbg350 notice technique
Fbg350 notice techniqueFbg350 notice technique
Fbg350 notice technique

Saunier duval thema c 23 e
Saunier duval thema c 23 eSaunier duval thema c 23 e
Saunier duval thema c 23 e

Valeo Catalogue Équipement Garage 2014-2015 955662 Français
Valeo Catalogue Équipement Garage 2014-2015 955662 FrançaisValeo Catalogue Équipement Garage 2014-2015 955662 Français
Valeo Catalogue Équipement Garage 2014-2015 955662 Français

Qaf81.3 fiche produit_fr
Qaf81.3 fiche produit_frQaf81.3 fiche produit_fr
Qaf81.3 fiche produit_fr

110509 ibam chauffage
110509 ibam chauffage110509 ibam chauffage
110509 ibam chauffage

Vitopend 100 w-whkb
Vitopend 100 w-whkbVitopend 100 w-whkb
Vitopend 100 w-whkb

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition

Régulateur MR4 johnson controls documentation technique
Régulateur MR4 johnson controls documentation techniqueRégulateur MR4 johnson controls documentation technique
Régulateur MR4 johnson controls documentation technique

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition

Tablomag n°5 10/2011
Tablomag n°5 10/2011Tablomag n°5 10/2011
Tablomag n°5 10/2011

Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...
Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...
Poujoulat - Avis Technique - Système individuel d'amenée d'air comburant et d...

Rwi65.01 régulateur
Rwi65.01 régulateurRwi65.01 régulateur
Rwi65.01 régulateur

Ideal standart creatis 3 doc commerciale
Ideal standart creatis 3 doc commercialeIdeal standart creatis 3 doc commerciale
Ideal standart creatis 3 doc commerciale

Modulo control tap-rva-rvs-atlantic-guillot
Modulo control tap-rva-rvs-atlantic-guillotModulo control tap-rva-rvs-atlantic-guillot
Modulo control tap-rva-rvs-atlantic-guillot

Diaporamavolcane
DiaporamavolcaneDiaporamavolcane
Diaporamavolcane

Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM
Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGMGenerador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM
Generador de Aire Caliente Multi Posición 43 a 145 kw Serie AGM

Módulo para incrementar temperatura del aire 50 145 kw - Serie TEC
Módulo para incrementar temperatura del aire 50 145 kw - Serie TECMódulo para incrementar temperatura del aire 50 145 kw - Serie TEC
Módulo para incrementar temperatura del aire 50 145 kw - Serie TEC

Generador de Aire Caliente Mural 66kw Serie GS
Generador de Aire Caliente Mural 66kw Serie GSGenerador de Aire Caliente Mural 66kw Serie GS
Generador de Aire Caliente Mural 66kw Serie GS

Mayekawa compresseurs à pistons 2013
Mayekawa compresseurs à pistons 2013Mayekawa compresseurs à pistons 2013
Mayekawa compresseurs à pistons 2013


Plus de e-genieclimatique

Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
e-genieclimatique

Rms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_frRms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_fr
e-genieclimatique

Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
e-genieclimatique

Rms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_frRms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_fr
e-genieclimatique

Rms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_enRms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_en
e-genieclimatique

Rms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_enRms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_en
e-genieclimatique

Rms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_frRms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_fr
e-genieclimatique

Carrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachéeCarrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachée
e-genieclimatique

Carrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produitCarrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produit
e-genieclimatique

Carrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifiéCarrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifié
e-genieclimatique

Carrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialogCarrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialog
e-genieclimatique

Carrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenanceCarrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenance
e-genieclimatique

Carrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commercialeCarrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commerciale
e-genieclimatique

Carrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machineCarrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machine
e-genieclimatique

Siemens doc v2 v v3v vmp47-vvp47-vxp47
Siemens doc v2 v v3v   vmp47-vvp47-vxp47Siemens doc v2 v v3v   vmp47-vvp47-vxp47
Siemens doc v2 v v3v vmp47-vvp47-vxp47
e-genieclimatique

Siemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stpSiemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stp
e-genieclimatique

Dehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dphDehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dph
e-genieclimatique

Afpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiquesAfpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiques
e-genieclimatique

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Afpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffageAfpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffage
e-genieclimatique


Plus de e-genieclimatique (20)

Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...

Rms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_frRms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_fr

Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...

Rms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_frRms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_fr

Rms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_enRms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_en

Rms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_enRms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_en

Rms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_frRms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_fr

Carrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachéeCarrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachée

Carrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produitCarrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produit

Carrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifiéCarrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifié

Carrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialogCarrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialog

Carrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenanceCarrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenance

Carrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commercialeCarrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commerciale

Carrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machineCarrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machine

Siemens doc v2 v v3v vmp47-vvp47-vxp47
Siemens doc v2 v v3v   vmp47-vvp47-vxp47Siemens doc v2 v v3v   vmp47-vvp47-vxp47
Siemens doc v2 v v3v vmp47-vvp47-vxp47

Siemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stpSiemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stp

Dehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dphDehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dph

Afpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiquesAfpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiques

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air

Afpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffageAfpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffage


Dernier

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka


Dernier (6)

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx


Modulo control-m116-180-330-450-notice-utilisation-atlantic-guillot

  • 1. MODULO CONTROL NOTICE D’UTILISATION ET D’ENTRETIEN POUR CHAUDIERE MODULANTE AVEC BRULEUR GAZ EQUIPE POUR DU GAZ NATUREL Type : B23 Pays BE CH ES FR GB IE IT LU NL PT Catégorie I2E(R) I2H I2H I2Esi I2H I2H I2H I2E (G20) I2L I2H Appareil conforme aux directives de la communauté européenne : - Basse tension (73/23/CEE) - Compatibilité électromagnétique (89/336/CEE) - Rendement (92/42/CEE) - Appareil à gaz (2009/142/CE) Le service après vente de votre chaudière est assuré par : CONSTRUCTEUR 1, Route de Fleurville BP 55 01190 PONT DE VAUX Service d’Assistance Technique à la Clientèle pour la France métropolitaine 0.825.396.634 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 1
  • 2. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 2
  • 3. SOMMAIRE SOMMAIRE ___________________________________________________________________ 3 1. Caractéristiques générales. ______________________________________________________ 4 2. Installation de la chaudière. _____________________________________________________ 5 3. Mise en service. _______________________________________________________________ 5 4. Mise à l’arrêt. ________________________________________________________________ 5 5. Entretien. ____________________________________________________________________ 5 6. Hors gel._____________________________________________________________________ 6 7. Interface utilisateur et régulation chaudière. _______________________________________ 7 7.1.Présentation de l’interface __________________________________________________________ 7 7.2.Modes de fonctionnement___________________________________________________________ 9 7.3.Réglage des consignes _____________________________________________________________ 10 7.4.Informations sur l’état de la chaudière_______________________________________________ 11 7.5.Paramétrage ____________________________________________________________________ 14 8. Fonctionnement du coffret de contrôle.___________________________________________ 15 9.Liste des paramètres___________________________________________________________ 16 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 3
  • 4. 1. Caractéristiques générales. Cette chaudière Modulo Control a été réglée en usine pour du gaz naturel groupe H (type G20), pression d’alimentation 20 mbar ou 300 mbar (pour France uniquement), suivant plaque signalétique. Pour un changement de gaz, voir le chapitre 9, « changement de type de gaz » en faisant appel à un professionnel qualifié. Toute intervention sur un élément scellé entraîne la perte de la garantie. Pressions d’alimentation gaz nominale, maximale et minimale. Modèle Pression nominale (mbar) Pression minimale (mbar) Pression maximale (mbar) Gaz type H (Lacq) (G20) 20 mbar 300 mbar (Fr) 20 300 17 240 25 360 Gaz type L (Groningue) (G25) 25 mbar 300 mbar (Fr) 25 300 20 240 30 360 Caractéristiques de combustion à 15°C et 1013 mbar. Désignation commerciale Puissance nominale P (kW) Débit calorifique Maxi Q (kW) Débit calorifique mini Q (kW) Débit de gaz : G20 (m3/h) G25 (m3/h) Diamètre diaphragme pour G20 (mm) Diamètre diaphragme pour G25 (mm) Débit des fumées (g/s) Température des fumées (°C) Débit d’air neuf (m3/h) Perte de charge hydraulique (daPa) M116 116 122 31.5 12.9 15.0 M145 145 155 39 16.4 19.1 M180 180 192 48 20.3 23.6 52.1 110 146.0 850 à 5m3/h 66.3 115 185.5 1050 à 6.25m3/h 81.4 120 227.7 1350 à 7.75m3/h M330 330 349 88 36.9 42.9 M390 M450 390 450 415 472 105 118 43.9 50.0 51.1 58.1 17,3 17,7 20,7 21,1 150.6 179 203.6 130 130 130 421.7 501.4 570.4 1480 à 920 à 1150 à 14.3m3/h 16.3 m3/h 19.4 m3/h 100 daPa = 0.102 mCE Caractéristiques pour raccordement électrique. Désignation commerciale M116 M145 M180 M330 M390 M450 Puissance électrique absorbée 420 440 460 620 640 820 (chaudière sans accessoire) (W) Puissance électrique absorbée en 8 mode veille (W) Alimentation électrique (V) 230 V AC +10 % -15 % 50 Hz Intensité maxi (A) 8 8 8 10 10 12 Longueur maxi des câbles des Sondes ECS : 10 m Thermostat d’ambiance : 40 m sonde Sonde extérieure : 40 m Sonde d’ambiance : 50 m 230 V AC +10 % -15 % Sorties bornier puissance 5 mA à 2 A Autres caractéristiques : Pression maximale de service PMS (voir plaque signalétique) : 4 bar pour M116-M145-M180 6 bar pour M330-M390-M450 Température maximale d’utilisation : 85 °C, (réglage usine 80°C). 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 4
  • 5. 2. Installation de la chaudière. L’installation doit être réalisée par un professionnel qualifié qui respectera les règles de l’art ainsi que les prescriptions indiquées sur la notice d’installation. Pour la Suisse suivre en particulier les directives G1 et G2 du SVGW et celles des instances cantonales. La chaudière doit être installée dans un local comportant des arrivées d’air conformes aux textes réglementaire en vigueur (voir notice d’installation et d’entretien). 3. Mise en service. Toutes les chaudières subissent avant emballage un essai en usine au gaz naturel groupe H (type G20) pendant lequel tous les réglages sont effectués. La puissance est limitée à 65% de sa valeur nominale et la température maximum est également limitée à 70°C jusqu'à la mise en route. Cette mise en route doit être obligatoirement réalisée par notre Service d’Assistance Technique à la Clientèle (France), à contacter au 0.825.396.634. Pour une mise en route provisoire effectuer les opérations suivantes : 1. Mettre sous tension l’interrupteur général. 2. Provoquer une demande de chaleur via le mode confort avec l’interface client (voir paragraphe « Présentation de l’interface »). 3. Après mise en marche du brûleur, vérifier à l’aide d’un produit moussant l’étanchéité des raccords de la ligne gaz. Contrôler l’hygiène de combustion. 4. Mettre l’horloge à l’heure (Se reporter au tableau récapitulatif des paramètres clients à la fin de cette notice). Toute intervention sur un élément scellé entraîne la perte de la garantie. 4. Mise à l’arrêt. Lors de la mise à l’arrêt de la chaudière, procéder de la manière suivante : 1. Mise hors tension de l’interrupteur général. 2. Fermeture de la vanne de barrage de l’alimentation gaz, lors d’un arrêt prolonger. 5. Entretien. Un entretien de la chaudière doit être assuré obligatoirement tous les ans. Faire appel à un professionnel qualifié pour toute opération d’entretien (voir la notice d’installation). 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 5
  • 6. 6. Hors gel. La garantie n’est accordée que si le réseau chauffage comporte un antigel s’il y a risque de gel dans l’installation. Si l’utilisateur décide néanmoins de vidanger sa chaudière, c’est à lui de s’assurer qu’il ne reste pas d’eau dans la chaudière. • • • • Mise hors tension de l’interrupteur général. Fermer la vanne de barrage d’alimentation gaz. fermer les vannes de barrage des piquages départ et retour ; créer une prise d’air sur le haut des tubulures de la chaudière (ouverture de la soupape de sécurité) ; ouvrir le robinet du tube vidange de la chaudière. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 6
  • 7. 7. Interface utilisateur et régulation chaudière. 7.1.Présentation de l’interface L’interface client de la chaudière comprend l’interrupteur général, deux porte fusible, une carte électronique avec un écran LCD rétro éclairé (2 lignes de 4 chiffres + pictogrammes) et 10 touches, et un emplacement prédécoupé pour interface régulateur. Tous les réglages clients, et les paramétrages éventuels sont effectués via cette interface. Elle permet aussi de consulter des informations sur le fonctionnement de la chaudière. Touches sélection de régime Boutons de réglage des consignes Interrupteur général chaudière Emplacement prédécoupé pour régulateurs Porte Fusible régulation Porte Fusible transformateur d’isolement Touche information Disjoncteur thermique chaudière Bouton de réarmement Touches de programmation Afficheur LCD L’écran résume, en standard, l’état de la chaudière (Régime de fonctionnement, heure, programme horaire, température chaudière, présence de flamme, défaut éventuel). Régime ECS Régime chauffage Pictogrammes : Préparation ECS en cours ou affichage t° ECS Chauffage actif, ou affichage t° de consigne chaudière ou ambiance Régime confort Régime réduit Affichage t° extérieure Présence flamme Alarme Heure Température chaudière Synthèse du Programme horaire : Chaque petit carré représente une période de chauffage en régime confort (par tranche de 1 heure). Le carré clignotant indique l’heure actuelle. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 7
  • 8. Quand un défaut non bloquant apparaît, l’affichage de l’heure alterne avec l’affichage du code défaut. N’entraînant pas une mise en sécurité. Quand un défaut met la chaudière en sécurité, le code du défaut s’affiche clignotant à la place de la température chaudière. Une petite cloche apparaît en bas à gauche de l’afficheur. Se reporter au sous paragraphe « Message d’erreur » pour l’interprétation des codes défaut. Dans ces deux derniers cas, un appui bref sur la touche information permet d’afficher uniquement le code défaut. Appuyer simultanément sur les touches et pour faire apparaître le code défaut étendu (Appuyer sur , puis sur ou pour revenir à l’affichage standard). 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 8
  • 9. 7.2.Modes de fonctionnement Touche régime chauffage Permet de sélectionner le régime de chauffage parmi les modes Arrêt, Auto, Confort, Eco Veille 1. Aucune demande de chaleur interne n’est prise en compte. La fonction hors-gel est active. 2. Les demandes de chaleur externe (0-10 V ou bus LPB) restent actives sauf application cascade. Confort Régime ‘confort’ permanent. La puissance brûleur est adaptée pour satisfaire la consigne de chauffage . Eco Régime réduit permanent. La puissance brûleur est adaptée pour satisfaire la consigne de chauffage réduite (Paramètre n°5, voir paragraphe 7.5 Paramétrage). Auto Selon la programmation horaire, Le régulateur alterne les régimes Confort et Eco. Touche régime ECS Active / désactive la production d'eau chaude sanitaire Production d'ECS active Production d'ECS désactivée 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 9
  • 10. 7.3.Réglage des consignes Réglage de la consigne chauffage Selon le mode de régulation choisi, la température de consigne prend une signification différente : • En mode température constante, la consigne est une température d’eau départ chaudière. • En mode régulation en fonction de l’extérieur, en fonction de l’ambiance, ou des deux, la consigne est une température d’ambiance. Appuyer sur la touche consigne chauffage . La valeur actuelle de la consigne s’affiche. ou pour ajuster la consigne de Appuyer sur les touches température chauffage. Appuyer sur la touche mode chauffage , mode ECS , ou consigne chauffage pour sortir de l’écran réglage de consigne. Si aucune touche n’est pressée pendant 8 minutes environ, l’interface retourne à l’affichage standard. Réglage de la consigne ECS La fonction n’est accessible que si une production d’ECS est raccordée à la chaudière. Appuyer sur la touche consigne eau chaude sanitaire . La valeur actuelle de la consigne s’affiche. ou pour ajuster la consigne de Appuyer sur les touches température eau chaude sanitaire. Appuyer sur la touche mode chauffage , mode ECS , ou consigne ECS pour sortir de l’écran réglage de consigne. Si aucune touche n’est pressée pendant 8 minutes environ, l’interface retourne à l’affichage standard. La consigne ECS doit être définie selon la réglementation en vigueur pour éviter tous risques vis-à-vis de la légionellose. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 10
  • 11. 7.4.Informations sur l’état de la chaudière Touche Info A tout moment, il est possible de faire défiler les informations de base de la chaudière en appuyant sur la touche Info . Chaque impulsion sur fait afficher la variable suivante. 1 Température ECS 2 Non utilisé 3 Code de phase de fonctionnement brûleur (se reporter au sous paragraphe « Codes de phase brûleur ») 4 Température extérieure 5 Code d’erreur Albatros3 (se reporter à la page 18) 6 Température chaudière Pour retourner à l’affichage standard, appuyer sur une des touches 3 ou Albatros : nom donné par SIEMENS pour les codes défaut. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 11
  • 12. Messages d’erreur En cas de défaut conduisant à la mise en sécurité du LMU, le signal d’alarme est affiché en permanence et le code défaut clignote. Pour réarmer le LMU, supprimer la source du défaut, puis appuyer plus de 2 secondes sur le bouton reset . N° Albatros Signification 0 10 20 32 40 50 61 62 81 82 91 92 100 105 110 111 128 129 132 133 140 148 151 152 153 154 Aucune entrée dans le code Albatros – pas de défaut Défaut sonde extérieure Défaut sonde chaudière Défaut sonde Clip-In Défaut sonde retour Défaut sonde eau chaude sanitaire Appareil d'ambiance : dérangement Appareil d'ambiance : erroné ou horloge radio erronée Court-circuit sur le bus LPB, ou mauvaise alimentation du bus Collision d’adresses sur le bus LPB (plusieurs adresses identiques) Perte de données dans l'EEPROM Défaut du matériel dans la partie électronique Deux horloges maîtres dans le système Alerte de maintenance Déclenchement du thermostat de sécurité (électronique ou mécanique) Déclenchement du thermostat limiteur Défaillance de flamme en fonctionnement Mauvaise alimentation en air* Déclenchement du pressostat gaz Pas de formation de flamme après écoulement du temps de sécurité Numéro de segment ou numéro d’appareil LPB inadmissible Interface communication LPB et LMU non compatibles Défaut interne LMU Erreur de paramétrage du LMU L'appareil est en position de verrouillage Défaillance sonde Ou problème hydraulique : débit d’irragation insuffisant ou inversion du débit Le seuil de vitesse du ventilateur n'est pas atteint Dépassement de la vitesse maximale du ventilateur contrôleur de débit / pressostat eau Coupure contact CD sécurité externe / neutralisateur de condensats La fonction ramonage est active La fonction arrêt du régulateur est active L'appareil se trouve en mode paramétrage 160 161 164 180 181 183 * Pour les M450 l’apparition de ce code défaut peut être lié à la détection d’un écart de vitesse entre les 2 ventilateurs, via la carte électronique TWIN FAN située dans le tableau de commande (voir chapitre « Eclaté du tableau de commande »). En fonctionnement normal, la LED rouge de cette carte est clignotante. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 12
  • 13. Lors d’une mise en sécurité pour le code défaut décrit ci-dessus, cette LED reste allumée en permanence. Codes de phase brûleur Pour consulter les codes de phases brûleur appuyer 3 fois sur la touche Info dans le sous paragraphe « Touche Info ») . (Comme indiqué Code phase Signification 0 1 2 3 4 5 6 10 11 12 20 22 99 Veille (pas de demande de chaleur) Blocage du démarrage Montée en régime du ventilateur Préventilation Temps d'attente Temps de pré-allumage Temps de sécurité Régime chauffage Régime ECS Fonctionnement parallèle chauffage et ECS Post-ventilation Retour à la position initiale Position de dérangement (affichage du code de défaut actuel) 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 13
  • 14. 7.5.Paramétrage Pour ajuster au mieux la configuration de la chaudière, un certain nombre de paramètres sont modifiables par l’utilisateur final, par l’installateur. Pour sécuriser la configuration de la chaudière, tous les paramètres ne sont pas accessibles à l’utilisateur final. Ils sont donc groupés par niveaux d’accès. On accède, à partir de l’affichage standard, au mode paramétrage niveau utilisateur final - en appuyant sur une des touches ou . L’affichage indique alors un P suivi d’un numéro de paramètre à 3 chiffres. Les touches et permettent de faire défiler les numéros de paramètres. Une fois atteint le paramètre à modifier, ajuster sa valeur avec les touches et . La nouvelle valeur est validée dès que l’on passe au paramètre suivant ou précédent, ou que l’on quitte le mode en appuyant sur . Attention, si l’on quitte le mode programmation avec l’une des touches paramètre en cours ne sera pas validée. ou , la modification du Se reporter au tableau récapitulatif des paramètres clients à la fin de cette notice. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 14
  • 15. 8. Fonctionnement du coffret de contrôle. Code Phase PG, CD, TL 0 Veille 2 4 5 6 10, 11, 12 Attente Préchauffage Temps de sécurité Opération 3 Montée Pré-. en régime ventilation 20 22 PostRetour à ventilation zéro 1 99 Bloquage du démarrage Mise en sécurité Nmax N_VL N_ZL N_TL Nzéro 0 11 s. 3 s. 1,8 s. . t Légende : PG CD TL = Pressostat gaz. = Contrôleur de débit. = Thermostat limiteur. = Alarme = Détection flamme. = Electrode d’allumage = Vanne gaz = Ventilateur Nmax N_VL N_ZL N_TL Nzero = Vitesse maxi autorisée. = Vitesse maxi autorisée en modulation. = Vitesse à l’allumage. = Vitesse mini autorisée en modulation = Vitesse inférieure à 200 tr/min donc considérée comme nulle Vitesse du ventilateur NOTA : Le coffret de contrôle relance automatiquement un nouveau démarrage en cas d’échec du premier. Pour le modèle M116, la phase N°5 de pré-chauffage n’existe pas puisque ce modèle fonctionne avec un allumage par arc. 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 15
  • 16. 9.Liste des paramètres Tableau récapitulatif des paramètres clients après mise en route Modèle chaudière : série : site : Merci de reporter toutes les modifications de paramètres dans ce document Ligne de réglage Fonction Unité Plage de réglage Résolution Valeur par défaut Heure (actuelle) Jour (actuel) Consigne départ réduite / Consigne d’ambiance réduite (selon le mode de régulation) hh :mm jour 00 :00 … 23 :59 1:lundi … 7:dimanche Tdépartmin…Tdépartmax / Tambmin…Tambmax 0 :01 1 00 :00 --- 0,5 40 / 15 hh :mm hh :mm hh :mm hh :mm hh :mm hh :mm 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 0 :10 0 :10 0 :10 0 :10 0 :10 0 :10 06 :00 22 :00 24 :00 24 :00 24 :00 24 :00 hh :mm hh :mm hh :mm hh :mm hh :mm hh :mm 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 0 :10 0 :10 0 :10 0 :10 0 :10 0 :10 06 :00 22 :00 24 :00 24 :00 24 :00 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 00 :00 … 24 :00 0 :10 0 :10 0 :10 0 :10 0 :10 0 :10 ! Réglage client 06 :00 22 :00 24 :00 24 :00 24 :00 24 :00 Mise à l'heure P P 1 2 P 5 °C Programme horaire (circuit de chauffage N°1) P 10 P P P P P P 11 12 13 14 15 16 Présélection du / des jour(s) à programmer: 1-7 => bloc semaine complète 1…7 => jour de la semaine 1-5 => bloc du lundi au vendredi 6-7 => bloc du samedi et dimanche Heure d’enclenchement 1ère période Heure de déclenchement 1ère période Heure d’enclenchement 2ème période Heure de déclenchement 2ème période Heure d’enclenchement 3ème période Heure de déclenchement 3ème période Programme horaire (circuit de chauffage N°2) P 20 P P P P P P 21 22 23 24 25 26 Présélection du / des jour(s) à programmer: 1-7 => bloc semaine complète 1…7 => jour de la semaine 1-5 => bloc du lundi au vendredi 6-7 => bloc du samedi et dimanche Heure d’enclenchement 1ère période Heure de déclenchement 1ère période Heure d’enclenchement 2ème période Heure de déclenchement 2ème période Heure d’enclenchement 3ème période Heure de déclenchement 3ème période Programme horaire ECS P 30 P P P P P P 31 32 33 34 35 36 P 45 H 90 H 91 H H 93 94 H 501 H 502 H 503 H 504 H 505 H 506 H 507 H 510 H 511 Présélection du / des jour(s) à programmer: 1-7 => bloc semaine complète 1…7 => jour de la semaine 1-5 => bloc du lundi au vendredi 6-7 => bloc du samedi et dimanche Heure d’enclenchement 1ère période hh :mm Heure de déclenchement 1ère période hh :mm Heure d’enclenchement 2ème période hh :mm Heure de déclenchement 2ème période hh :mm Heure d’enclenchement 3ème période hh :mm Heure de déclenchement 3ème période hh :mm Retour à la programmation horaire standard pour le chauffage et l'ECS. (appuyer simultanément pendant 3 sec. sur les touches - et +) Consigne de température ECS réduite °C Libération de la production d’ECS : 0 Programme horaire ECS 1 24h/24 Non utilisé Non utilisé Consigne d'ambiance minimale °C (10°C ≤ H501 ≤ H502) Consigne d'ambiance maximale °C (H501 ≤ H502 ≤ 30°C) Température de consigne chaudière minimale °C (20°C ≤ H503 ≤ H504) Température de consigne chaudière maximale °C (H503 ≤ H504 ≤ 85°C) Température de consigne chauffage maximale °C Température de consigne circuit chauffage n°2 minimale °C (20°C ≤ H506 ≤ H507) Température de consigne circuit chauffage n°2 maximale °C (H506 ≤ H507 ≤ 85°C) Surélévation de la consigne de température de départ pour K la charge d’eau chaude sanitaire Température d’enclenchement hors-gel chaudière °C (5°C≤ H511 < H512) 0 50…65 0,5 60 0 0 10…30 0,5 10 10…30 0,5 26 20…85 0,5 20 20…85 0,5 85 20…85 0,5 80 20…85 0,5 20 20…85 0,5 80 0 ... 30 0,5 15 5 … 50 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 7 Page 16
  • 17. Ligne de réglage H 512 H 514 P 516 H 517 H 523 H 524 H 525 H 526 H 527 H 528 H 529 H 530 H 531 P 532 P 533 P 534 P 535 Fonction Température de déclenchement hors-gel chaudière (H511 < H512 ≤ 50°C) Surélévation de consigne chaudière / circuit de chauffage n°2 (en mode mélangé) Température de non chauffage (30°C = chauffage permanent) Différentiel dont le dépassement interrompt le temps de pause minimal Différentiel d’enclenchement du brûleur en mode chauffage Différentiel de déclenchement minimal du brûleur en mode chauffage Différentiel de déclenchement maximal du brûleur en mode chauffage Différentiel d’enclenchement du brûleur en mode ECS (sonde 1) Différentiel de déclenchement minimal du brûleur en mode ECS. (sonde 1) Différentiel de déclenchement maximal du brûleur en mode ECS (sonde 1) Différentiel d’enclenchement du brûleur en mode ECS (sonde 2) Différentiel de déclenchement minimal du brûleur en mode ECS. (sonde 2) Différentiel de déclenchement maximal du brûleur en mode ECS (sonde 2) Pente de la caractéristique de chauffe circuit de chauffage 1 Pente de la caractéristique de chauffe circuit de chauffage 2 (Actif selon configuration hydraulique) Correction consigne d'ambiance circuit de chauffage 1 Correction consigne d'ambiance circuit de chauffage 2 (Actif selon configuration hydraulique) H 536 Vitesse maximale ventilateur en régime chauffage H 542 H 543 H H H H H H H H Valeur par défaut Unité Plage de réglage °C 5 … 50 K 0 … 30 0,5 °C 8 … 30 0,5 19 K 0 … 90 K 0,5 … 32 0,5 3 K 0,5 … 32 0,5 3 K 0,5 … 32 0,5 6 K 0,5 … 32 0,5 3 K -32 … 32 0,5 3 K -32 … 32 0,5 6 K 0,5 … 32 0,5 3 K -32 … 32 0,5 3 K -32 … 32 0,5 6 1 … 40 1 15 1 … 40 1 15 K -31 … 31 0,5 0 K -31 … 31 0,5 Réglage client 2 0 Résolution 15 10 tr/min 0 … 9950 50 Puissance de chaudière minimale kW 0 … 9999 1 Puissance de chaudière maximale kW 0 … 9999 1 MC116=6200 MC145=6000 MC180=6000 MC330=5750 MC390=6100 MC450=5950 MC116=30 MC145=36 MC180=45 MC330=83 MC390=98 MC450=112 MC116=116 MC145=145 MC180=180 MC330=330 MC390=390 MC450=450 Arrêt temporisé des pompes, max. 218 min. (régl. 255: min 0 … 255 1 opération permanente de Q1) 545 Temps de pause minimal du brûleur sec 0 … 3600 1 546 Temps de fonctionnement minimal du brûleur sec 0 … 255 1 547 Temps de maintien à l'allure minimale après allumage sec 0 … 255 1 Constante pour l’abaissement accéléré sans influence de 551 0 … 20 1 l’ambiance Réglage de la configuration hydraulique de l’installation : 2 Chaudière seule, 1 circuit chauffage (à pompe) avec ou sans ECS 34 Chaudière seule, 2 circuits chauffage (à pompes) avec ou sans ECS 48 Chaudière seule, 1 circuit chauffage (à vanne mélangeuse) sans ECS 552 50 Chaudière seule, 2 circuits chauffage (1 pompe, 1 vanne mélangeuse) avec ou sans ECS 64 Chaudière seule, x circuits chauffage (x vanne mélangeuse) sans ECS 66 Chaudière seule, x circuits chauffage (1 pompe + x vanne mélangeuse) avec ou sans ECS 80 Chaudière intégrée dans une cascade 85 Chaudière dédiée ECS intégrée dans une cascade Influence de la sonde d’ambiance sur les circuits de chauffage (avec sonde d’ambiance seulement) : Dizaine : influence sur CC2, Unité : influence sur CC1 0 CC2 non influencé par le QAA 73 0 CC1 non influencé par le QAA 73 553 1 CC2 géré par canal principal du QAA 73 1 CC1 géré par canal principal du QAA 73 2 CC2 géré par canal secondaire du QAA 73 2 CC1 géré par canal secondaire du QAA 73 ex : 12 correspond à CC1 contrôlé par la canal 2ndaire du QAA 73 et CC2 contrôlé par le canal ppal du QAA 73 555.b0 Non utilisé 544 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 5 300 120 120 0 66 0 0 Page 17
  • 18. Ligne de réglage H 555.b1 H 555.b2 H 555.b3 H 555.b4 H 555.b5 H 555.b6 H 558.b0 H 558.b1 H 558.b2 H H H H H H 558.b3 558.b4 558.b5 558.b6 558.b7 584 H 596 604.b0 H 604.b1 H 604.b2 H 604.b3 H 604.b4 604.b5 H 604.b6 H 604.b7 H 605 H 606 H 615 H 618 H 619 H 620 Fonction Unité Plage de réglage Type de priorité sanitaire : 0 Priorité absolue 1 Pas de priorité Non utilisé Non utilisé Protection hors-gel de l’installation : 0 Hors service 1 En service Non utilisé Non utilisé Non utilisé Type de construction : 0 Légère 1 Lourde Type d’organe de commande ECS : 0 Sonde 1 Thermostat Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Durée de la fonction dégommage des sorties pompes sec 0 … 51 Temps d’ouverture / fermeture de la vanne 3 voies du sec 30 … 873 circuit de chauffage n°2 Synchronisation de l’horloge locale / système : b1 b0 0 0 Horloge autonome 0 1 Heure du système sans réglage 1 0 Horloge Maître du système Réglage de l’alimentation du bus : 0 Alimentation centralisée 1 Alimentation automatique par les régulateurs Affichage de l’alimentation du bus : 0 OFF 1 ON Non utilisé Affectation de l’ECS aux consommateurs : b6 b5 0 0 Consommateurs locaux uniquement, 0 1 Consommateurs du même segment, 1 0 Tous les consommateurs du système Priorité du bus LPB sur une demande de puissance externe via par l’entrée 0 … 10 V : 0 demande de puissance externe prioritaire 1 bus LPB prioritaire Adresse de l’appareil 0 … 16 Adresse du segment : 0 segment générateur 0 … 14 1 … 14 segments consommateurs Fonction de la sortie programmable : 0 Inactive (ou Pompe Q8 si 558.b0 = 1) 2 Report d’alarme 3 Marche brûleur 5 Pompe 2nd circuit de chauffe 6 Pompe de bouclage ECS (avec sonde d’ambiance seulement) 7 Signal de fonction rideau d’air chaud active 8 Circulateur aval d’une bouteille de découplage hydraulique 12 Signal d’entrée analogique en opération Fonction de l’entrée programmable du kit : 0 Aucune fonction 1 Modem 2 Inverseur Modem 3 Rideau d’air chaud 4 Consigne prescrite 5 Puissance prescrite Résolution Valeur par défaut Réglage client 0 0 0 1 0 0 0 0 0 1 0 0 0 0 0 30 1 150 0 0 1 0 1 0 0 0 1 1 1 0 Fonction de la 1ère sortie programmable du kit : 0 Inactive 2 Report d’alarme 3 Marche brûleur 5 Pompe 2nd circuit de chauffe 6 Pompe de bouclage ECS 7 Signal de fonction rideau d’air chaud active 8 Circulateur aval d’une bouteille de découplage hydraulique 12 Signal d’entrée analogique en opération Fonction de la 2ère sortie programmable du kit : 0 Inactive 2 Report d’alarme 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 2 3 12 3 Page 18
  • 19. Ligne de réglage Fonction Unité Plage de réglage Résolution Valeur par défaut °C 5 … 130 1 100 1 Réglage client MC116=25 MC145=25 MC180=25 MC330=25 MC390=25 MC450=25 3 Marche brûleur 5 Pompe 2nd circuit de chauffe 6 Pompe de bouclage ECS 7 Signal de fonction rideau d’air chaud active 8 Circulateur aval d’une bouteille de découplage hydraulique 12 Signal d’entrée analogique en opération H H 622 Consigne de température maximum pour une valeur maximum du signal d’entrée analogique, en mode consigne prescrite. 623 Valeur minimum du signal d’entrée analogique en % de la plage pour démarrer le brûleur en puissance minimale, en mode puissance prescrite H 630.b0 H H H H H 630.b1 630.b2 630.b3 630.b4 630.b5 H 630.b6 H 630.b7 H 632.b0 H 632.b1 H 632.b2 H 632.b3 H H H H H 632.b4 632.b5 632.b6 632.b7 700 % 5 … 95 Activation / désactivation de l'alarme maintenance: 0 Alarme désactivée 1 Alarme active Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Acquittement général de l'alarme maintenance: 1 Acquitte l'alarme maintenance Non utilisé Pompe Q8 active pour une demande de chaleur de zone LPB : 0 Non 1 Oui Pompe Q8 active pour une demande de chaleur du circuit de chauffage n°2 : 0 Non 1 Oui Pompe Q8 active pour une demande de chaleur du circuit de chauffage n°1 : 0 Non 1 Oui Pompe Q8 active pour une demande de chaleur ECS : 0 Non 1 Oui Non utilisé Non utilisé Non utilisé Non utilisé Compteur d'occurrence défaut 1er précédent H 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 Valeur code défaut interne 1er précédent Compteur d'occurrence défaut 2nd précédent Code de phase pendant le défaut 2nd précédent (voir table de correspondance en H701) Valeur code défaut interne 2nd précédent Compteur d'occurrence défaut 3ème précédent Code de phase pendant le défaut 3ème précédent (voir table de correspondance en H701) Valeur code défaut interne 3ème précédent Compteur d'occurrence défaut 4ème précédent Code de phase pendant le défaut 4ème précédent (voir table de correspondance en H701) Valeur code défaut interne 4ème précédent Compteur d'occurrence défaut 5ème précédent Code de phase pendant le défaut 5ème précédent (voir table de correspondance en H701) Valeur code défaut interne 5ème précédent Compteur d'occurrence défaut courant Code de phase pendant le défaut courant (voir table de correspondance en H701) Valeur code défaut interne courant Temps de fonctionnement du brûleur H 0 … 131070 Temps de fonctionnement en mode chauffage H 0 … 131070 Temps de fonctionnement en mode ECS H 0 … 131070 Temps de fonctionnement en mode régulation zone H 0 … 131070 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Code de phase pendant le défaut 1er précédent Correspondance des codes de phase : 3 Veille 4 Blocage du démarrage 5, 6 Montée en régime du ventilateur 7 Préventilation 8, 9, 10 Temps d'attente 11 Temps de pré-allumage (chauffe électrode d'allumage) 12, 13, 14, 15 Temps de sécurité 16 Temps de post-allumage (modulation bloquée à l'allure d'allumage) 17 Modulation du bruleur 18, 19, 20, 21 Post-ventilation 0, 1, 2 Retour à la position de veille 22 Mise en sécurité H H H H H H H H H H H H H H H H H H H H 0 1 1 1 1 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 19
  • 20. Ligne de Fonction réglage H 722 Compteur de démarrages H H H H H H H H Unité Plage de réglage Résolution 0 … 327675 Valeur par défaut 1 Etat du mode été / hiver : 724.b0 0 Eté (pas de chauffage) 1 Hiver (chauffage actif) 725 728 729 730 731 732 733 Réglage client 1 Version logicielle du coffret Valeur code défaut Albatros 1er précédent Valeur code défaut Albatros 2nd précédent Valeur code défaut Albatros 3ème précédent Valeur code défaut Albatros 4ème précédent Valeur code défaut Albatros 5ème précédent Valeur code défaut Albatros courant En italique : paramètres en lecture seule 00MEM0223-K Notice d’utilisation et d’entretien MODULO CONTROL 116/145/180 – 330/390/450 Page 20
