CE1N3124fr
06.2010 Building Technologies
3124

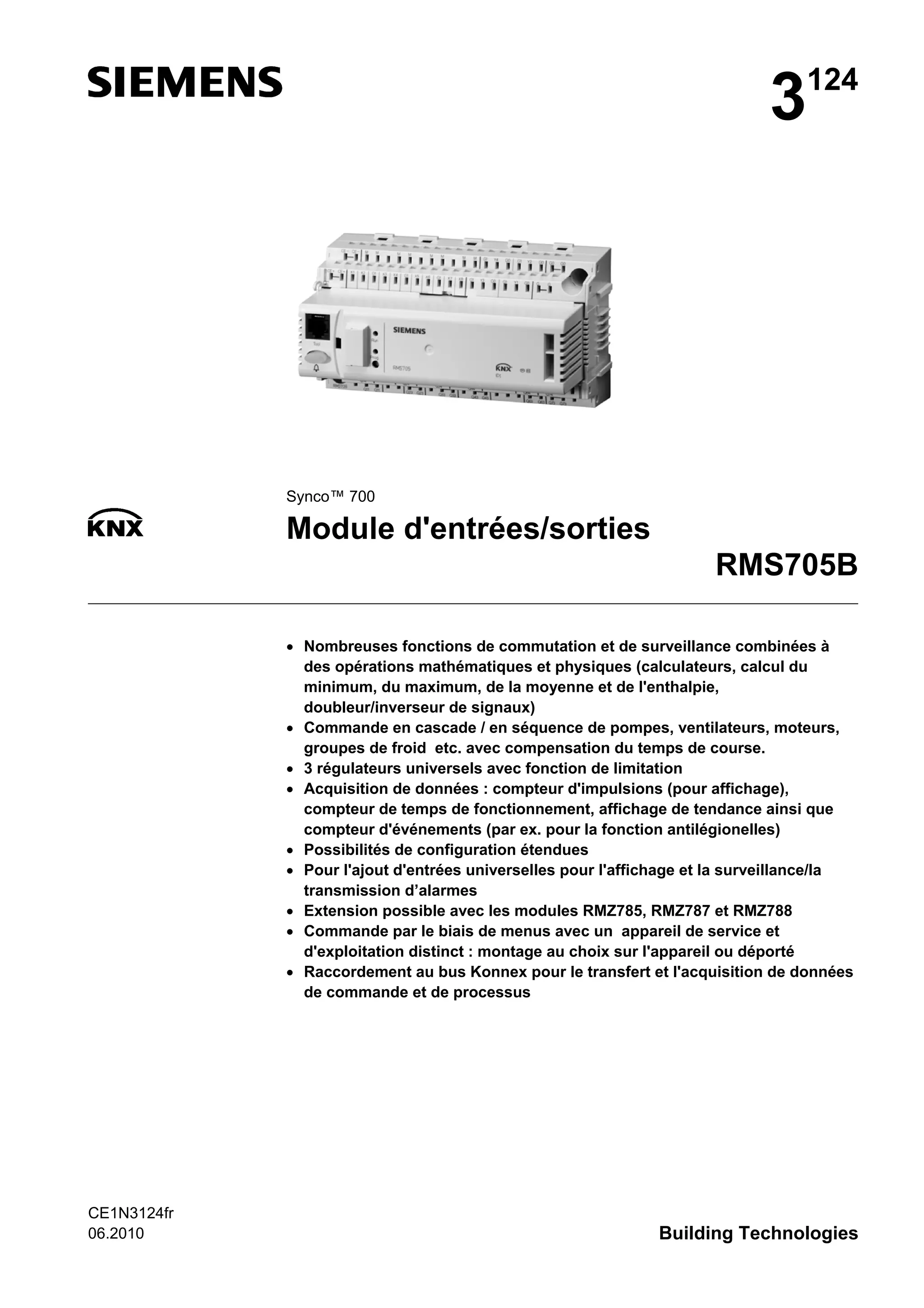

Synco™ 700
Module d'entrées/sorties
RMS705B
• Nombreuses fonctions de commutation et de surveillance combinées à
des opérations mathématiques et physiques (calculateurs, calcul du
minimum, du maximum, de la moyenne et de l'enthalpie,
doubleur/inverseur de signaux)
• Commande en cascade / en séquence de pompes, ventilateurs, moteurs,
groupes de froid etc. avec compensation du temps de course.
• 3 régulateurs universels avec fonction de limitation
• Acquisition de données : compteur d'impulsions (pour affichage),
compteur de temps de fonctionnement, affichage de tendance ainsi que
compteur d'événements (par ex. pour la fonction antilégionelles)
• Possibilités de configuration étendues
• Pour l'ajout d'entrées universelles pour l'affichage et la surveillance/la
transmission d’alarmes
• Extension possible avec les modules RMZ785, RMZ787 et RMZ788
• Commande par le biais de menus avec un appareil de service et
d'exploitation distinct : montage au choix sur l'appareil ou déporté
• Raccordement au bus Konnex pour le transfert et l'acquisition de données
de commande et de processus
2 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
Domaines d'application
• Pour la commande et la surveillance d'éléments d'installation de chauffage,
de ventilation et de refroidissement
• Pour configuration libre de l'application
L'appareil offre des possibilités de configuration étendues permettant une
configuration libre dans le cadre des blocs de fonction disponibles. De ce fait il ne
comprend pas d'applications standard prédéfinies.
Comme tous les appareils Synco™ 700, le RMS705B permet la création de jeux
de paramètres enregistrables et chargeables pouvant être réutilisées dans d'autres
installations soit telles quelles soit adaptées.
Fonctions
8 entrées universelles pour
• Signaux d'entrée analogiques actifs ou passifs de différentes grandeurs de
mesure (°C, %, g/kg, kJ/kg, W/m2
, m/s, bar, mbar, Pa, ppm, Universel 000.0,
Universel 0000, impulsion)
• Signaux d´entrée numériques (contacts libres de potentiel)
Entrées et sorties supplémentaire pour extension de la fonctionnalité.
Au total 4 modules d'extension maximum peuvent être raccordés par
RMS705B.
Choix entre
• 1x module universel RMZ785 (8 UI)
• 2x modules universels RMZ787 (4 UI, 4 DO)
• 2x modules universels RMZ788 (4 UI, 2 AO, 2 DO)
Ce qui donne en configuration étendue au maximum :
• 28 entrées universelles maximum
(LG-Ni1000, 2x LG-Ni1000, Pt1000, DC 0...10 V, 0…1000 Ω (consigne),
Contact, impulsion (mécanique, électronique))
• 18 relais de sortie de commande maximum
• 8 sorties progressives maximum 0...10 V-
Compteur d'impulsions (uniquement pour des besoins d'affichage; ne convient
pas à la facturation)
Il existe 4 compteurs pour l'acquisition de données de consommation.
Les impulsions peuvent provenir de compteurs de gaz, d'eau chaude, d'eau froide
et d'électricité.
• comptage d'impulsions (Wh, kWh, MWh, kJ, MJ, GJ, ml, l, m3
, pas d'unité)
Compteur d’heures de fonctionnement
4 compteurs peuvent enregistrer le temps de fonctionnement et afficher :
• des heures de fonctionnement
• des alarmes de maintenance (avec périodes réglables)
• les heures de fonctionnement depuis la dernière maintenance
Affichage de la tendance des données
4 canaux de tendance indépendants peuvent enregistrer des grandeurs de
mesure.
En dehors des entrées locales de l'appareil, il est possible d'enregistrer les
températures ambiante et extérieure en provenance du bus KNX.
Entrées universelles
Entrées/sorties
supplémentaires avec
des modules
d'extension
Acquisition des
données
3 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

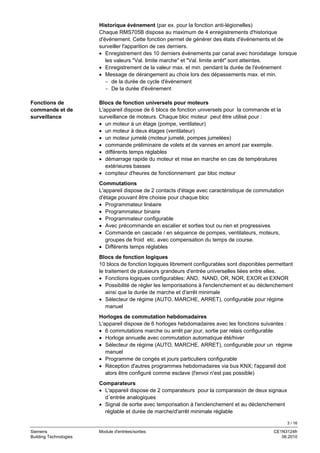

Historique événement (par ex. pour la fonction anti-légionelles)
Chaque RMS705B dispose au maximum de 4 enregistrements d'historique
d'événement. Cette fonction permet de générer des états d'événements et de
surveiller l'apparition de ces derniers.
• Enregistrement des 10 derniers événements par canal avec horodatage lorsque
les valeurs "Val. limite marche" et "Val. limite arrêt" sont atteintes.
• Enregistrement de la valeur max. et min. pendant la durée de l'événement
• Message de dérangement au choix lors des dépassements max. et min.
− de la durée de cycle d'événement
− De la durée d'événement
Blocs de fonction universels pour moteurs
L'appareil dispose de 6 blocs de fonction universels pour la commande et la
surveillance de moteurs. Chaque bloc moteur peut être utilisé pour :
• un moteur à un étage (pompe, ventilateur)
• un moteur à deux étages (ventilateur)
• un moteur jumelé (moteur jumelé, pompes jumelées)
• commande préliminaire de volets et de vannes en amont par exemple.
• différents temps réglables
• démarrage rapide du moteur et mise en marche en cas de températures
extérieures basses
• compteur d'heures de fonctionnement par bloc moteur
Commutations
L'appareil dispose de 2 contacts d'étage avec caractéristique de commutation
d'étage pouvant être choisie pour chaque bloc
• Programmateur linéaire
• Programmateur binaire
• Programmateur configurable
• Avec précommande en escalier et sorties tout ou rien et progressives
• Commande en cascade / en séquence de pompes, ventilateurs, moteurs,
groupes de froid etc. avec compensation du temps de course.
• Différents temps réglables
Blocs de fonction logiques
10 blocs de fonction logiques librement configurables sont disponibles permettant
le traitement de plusieurs grandeurs d'entrée universelles liées entre elles.
• Fonctions logiques configurables: AND, NAND, OR, NOR, EXOR et EXNOR
• Possibilité de régler les temporisations à l'enclenchement et au déclenchement
ainsi que la durée de marche et d'arrêt minimale
• Sélecteur de régime (AUTO, MARCHE, ARRET), configurable pour régime
manuel
Horloges de commutation hebdomadaires
L'appareil dispose de 6 horloges hebdomadaires avec les fonctions suivantes :
• 6 commutations marche ou arrêt par jour, sortie par relais configurable
• Horloge annuelle avec commutation automatique été/hiver
• Sélecteur de régime (AUTO, MARCHE, ARRET), configurable pour un régime
manuel
• Programme de congés et jours particuliers configurable
• Réception d'autres programmes hebdomadaires via bus KNX; l'appareil doit
alors être configuré comme esclave (l'envoi n'est pas possible)
Comparateurs
• L'appareil dispose de 2 comparateurs pour la comparaison de deux signaux
d´entrée analogiques
• Signal de sortie avec temporisation à l'enclenchement et au déclenchement
réglable et durée de marche/d'arrêt minimale réglable
Fonctions de
commande et de
surveillance
4 / 16

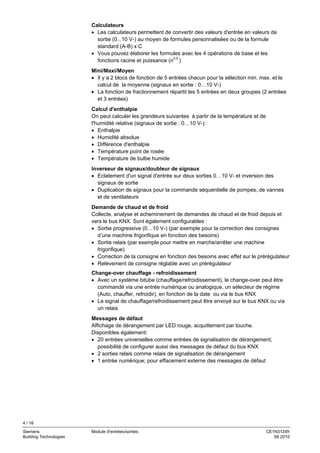

Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
Calculateurs
• Les calculateurs permettent de convertir des valeurs d'entrée en valeurs de
sortie (0...10 V-) au moyen de formules personnalisées ou de la formule
standard (A-B) x C
• Vous pouvez élaborer les formules avec les 4 opérations de base et les
fonctions racine et puissance (n0,5
)
Mini/Maxi/Moyen
• Il y a 2 blocs de fonction de 5 entrées chacun pour la sélection min. max. et le
calcul de la moyenne (signaux en sortie : 0…10 V-)
• La fonction de fractionnement répartit les 5 entrées en deux groupes (2 entrées
et 3 entrées)
Calcul d'enthalpie
On peut calculer les grandeurs suivantes à partir de la température et de
l'humidité relative (signaux de sortie : 0…10 V-):
• Enthalpie
• Humidité absolue
• Différence d'enthalpie
• Température point de rosée
• Température de bulbe humide
Inverseur de signaux/doubleur de signaux
• Eclatement d'un signal d'entrée sur deux sorties 0…10 V- et inversion des
signaux de sortie
• Duplication de signaux pour la commande séquentielle de pompes, de vannes
et de ventilateurs
Demande de chaud et de froid
Collecte, analyse et acheminement de demandes de chaud et de froid depuis et
vers le bus KNX. Sont également configurables :
• Sortie progressive (0…10 V-) (par exemple pour la correction des consignes
d’une machine frigorifique en fonction des besoins)
• Sortie relais (par exemple pour mettre en marche/arrêter une machine
frigorifique)
• Correction de la consigne en fonction des besoins avec effet sur le prérégulateur
• Relèvement de consigne réglable avec un prérégulateur
Change-over chauffage - refroidissement
• Avec un système bitube (chauffage/refroidissement), le change-over peut être
commandé via une entrée numérique ou analogique, un sélecteur de régime
(Auto, chauffer, refroidir), en fonction de la date ou via le bus KNX
• Le signal de chauffage/refroidissement peut être envoyé sur le bus KNX ou via
un relais
Messages de défaut
Affichage de dérangement par LED rouge, acquittement par touche.
Disponibles également:
• 20 entrées universelles comme entrées de signalisation de dérangement;
possibilité de configurer aussi des messages de défaut du bus KNX
• 2 sorties relais comme relais de signalisation de dérangement
• 1 entrée numérique; pour effacement externe des messages de défaut

Recommandé pour vous

Rvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaireRvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaire

Siemens rvl480 présentation sommaire

rvl480
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploiRvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi

Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi

S7200 system manual_fr-fr
S7200 system manual_fr-frS7200 system manual_fr-fr
S7200 system manual_fr-fr

s7 200 manuel

s7 200 microwin
5 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
Régulateurs universels
L'appareil dispose de 3 régulateurs universels sous forme de régulateur PID
séquentiel avec chacun 2 sorties de séquence (1 séquence de chauffage,
1 séquence de refroidissement)
• Régulation sur une grandeur absolue ou une grandeur différentielle.
• Fonction de limitation (minimale et maximale) générale avec comportement PI
du régulateur universel, soit comme limitation absolue ou comme limitation de
température relative
• Consignes de chauffage et de refroidissement individuelles réglables
(consignes haute et basse) pour Confort et Eco
• Décalage de consigne : la consigne peut être corrigée en fonction d'une autre
grandeur ou être adaptée par l'intermédiaire d'un potentiomètre de consigne à
distance.
• Commutation entre les régimes Confort et Eco avec une entrée logique
• Délai d’expiration de la régulation réglable (timeout)
Applications de bus universelles
• Commande à distance de fonctions Konnex via le réseau Konnex avec appareil
de service et d'exploitation sur bus RMZ792
• Télégestion de l'installation et des appareils (dans le réseau Konnex) via Internet
avec le serveur Web OZW77x…
• Affichage de messages de dérangement en provenance d'autres appareils sur le
bus
• Emission d'un message de dérangement collectif pour l'ensemble des appareils
du bus vers un relais de dérangement
• Synchronisation
• Emission et réception du signal de température extérieure
• Emission des données de l'horloge annuelle (heure, jour de semaine, date,
changement d'heure été/hiver) vers un autre régulateur ou réception des
données de l'horloge annuelle d'un autre régulateur
• Réception du programme hebdomadaire d'un autre régulateur
• Transmission du programme vacances/jours d'exception vers un autre
régulateur ou réception de ces données depuis un autre régulateur
• Réception et transmission d'un signal de demande (eau chaude, eau glacée)
pour le prérégulateur ou le générateur
• Réception et analyse des signaux de demande de froid quand le régulateur est
configuré comme prérégulateur ou générateur
Zones d'émission et de réception universelles
Le RMS705B permet d'échanger tous types de données sur ses propres bornes et
sur les bornes des modules d'extension RMZ78x.
L'échange de données s'effectue d'un appareil à l'autre sur le bus KNX.
Les entrées universelles et les sorties logiques et analogiques du RMS705B
peuvent être utilisées comme objets d'émission (vers des zones d'émission).
Les entrées universelles du RMS705B peuvent être utilisées comme objets de
réception (dans des zones de réception).
• Zones d'émission :
Entrées universelles (N.X1…A8(2).X4)
Sorties logiques (N.Q1…A8(2).Q5)
Sorties analogiques (---, N.Y1 ..…A8(2).Y2)
• Zones de réception :
Entrées universelles (N.X1…A8(2).X4)
Fonctions de régulation
Fonctions de bus
6 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

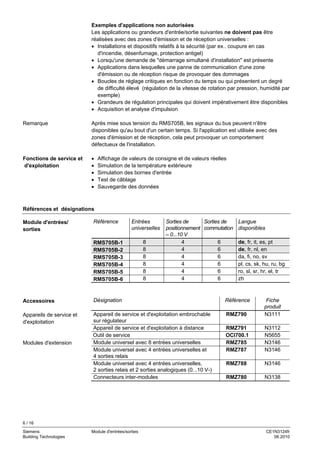

Exemples d'applications non autorisées
Les applications ou grandeurs d'entrée/sortie suivantes ne doivent pas être
réalisées avec des zones d'émission et de réception universelles :
• Installations et dispositifs relatifs à la sécurité (par ex.. coupure en cas
d'incendie, désenfumage, protection antigel)
• Lorsqu'une demande de "démarrage simultané d'installation" est présente
• Applications dans lesquelles une panne de communication d'une zone
d'émission ou de réception risque de provoquer des dommages
• Boucles de réglage critiques en fonction du temps ou qui présentent un degré
de difficulté élevé (régulation de la vitesse de rotation par pression, humidité par
exemple)
• Grandeurs de régulation principales qui doivent impérativement être disponibles
• Acquisition et analyse d'impulsion
Après mise sous tension du RMS705B, les signaux du bus peuvent n'être
disponibles qu'au bout d'un certain temps. Si l'application est utilisée avec des
zones d'émission et de réception, cela peut provoquer un comportement
défectueux de l'installation.
• Affichage de valeurs de consigne et de valeurs réelles
• Simulation de la température extérieure
• Simulation des bornes d'entrée
• Test de câblage
• Sauvegarde des données
Références et désignations
Référence Entrées
universelles
Sorties de
positionnement
– 0...10 V
Sorties de
commutation
Langue
disponibles
RMS705B-1 8 4 6 de, fr, it, es, pt
RMS705B-2 8 4 6 de, fr, nl, en
RMS705B-3 8 4 6 da, fi, no, sv
RMS705B-4 8 4 6 pl, cs, sk, hu, ru, bg
RMS705B-5 8 4 6 ro, sl, sr, hr, el, tr
RMS705B-6 8 4 6 zh
Désignation Référence Fiche
produit
Appareil de service et d'exploitation embrochable
sur régulateur
RMZ790 N3111
Appareil de service et d'exploitation à distance RMZ791 N3112
Outil de service OCI700.1 N5655
Module universel avec 8 entrées universelles RMZ785 N3146
Module universel avec 4 entrées universelles et
4 sorties relais
RMZ787 N3146
Module universel avec 4 entrées universelles,
2 sorties relais et 2 sorties analogiques (0...10 V-)
RMZ788 N3146
Connecteurs inter-modules RMZ780 N3138
Remarque
Fonctions de service et
d'exploitation
Module d'entrées/
sorties
Accessoires
Appareils de service et
d'exploitation
Modules d'extension
7 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

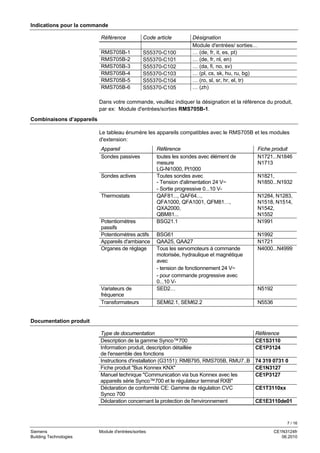

Indications pour la commande
Référence Code article Désignation
Module d'entrées/ sorties…
RMS705B-1 S55370-C100 … (de, fr, it, es, pt)
RMS705B-2 S55370-C101 … (de, fr, nl, en)
RMS705B-3 S55370-C102 … (da, fi, no, sv)
RMS705B-4 S55370-C103 … (pl, cs, sk, hu, ru, bg)
RMS705B-5 S55370-C104 … (ro, sl, sr, hr, el, tr)
RMS705B-6 S55370-C105 … (zh)
Dans votre commande, veuillez indiquer la désignation et la référence du produit,
par ex: Module d'entrées/sorties RMS705B-1.
Combinaisons d’appareils
Le tableau énumère les appareils compatibles avec le RMS705B et les modules
d'extension:
Appareil Référence Fiche produit
Sondes passives toutes les sondes avec élément de
mesure
LG-Ni1000, Pt1000
N1721...N1846
N1713
Sondes actives Toutes sondes avec
- Tension d'alimentation 24 V~
- Sortie progressive 0...10 V-
N1821,
N1850...N1932
Thermostats QAF81..., QAF64...,
QFA1000, QFA1001, QFM81…,
QXA2000,
QBM81...
N1284, N1283,
N1518, N1514,
N1542,
N1552
Potentiomètres
passifs
BSG21.1 N1991
Potentiomètres actifs BSG61 N1992
Appareils d'ambiance QAA25, QAA27 N1721
Organes de réglage Tous les servomoteurs à commande
motorisée, hydraulique et magnétique
avec
- tension de fonctionnement 24 V~
- pour commande progressive avec
0...10 V-
N4000...N4999
Variateurs de
fréquence
SED2… N5192
Transformateurs SEM62.1, SEM62.2 N5536
Documentation produit
Type de documentation Référence
Description de la gamme Synco™700 CE1S3110
Information produit, description détaillée
de l'ensemble des fonctions
CE1P3124
Instructions d'installation (G3151): RMB795, RMS705B, RMU7..B 74 319 0731 0
Fiche produit "Bus Konnex KNX" CE1N3127
Manuel technique "Communication via bus Konnex avec les
appareils série Synco™700 et le régulateur terminal RXB"
CE1P3127
Déclaration de conformité CE: Gamme de régulation CVC
Synco 700
CE1T3110xx
Déclaration concernant la protection de l'environnement CE1E3110de01
8 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
Technique
Associé à l'appareil de service RMZ790 ou RMZ791, l'appareil permet une
configuration d'application libre.
Ces fonctions sont décrites dans l'Information produit CE1P3124.
Exécution
L'appareil se compose de la partie électronique et du socle à bornes. Le socle
comprend deux niveaux ainsi que des picots de liaison (électriques et mécaniques)
pour un module d’extension. La partie électronique avec sa carte imprimée est
embrochée sur le socle à bornes.
l'appareil peut être monté sur rail oméga (EN 60 715-TH 35-7.5) ou directement
sur une paroi.
L'exploitation s'effectue avec un appareil de service et d'exploitation embroché ou
à distance (cf. "Accessoires").
3123Z05
1 2 3
4 5 6 7 8 5 109
11
11
1 Prise pour l' outil de service et d'exploitations (prise RJ45)
2 Couvercle amovible protégeant la prise pour l'appareil de service et d'exploitation
3 LED "Run" pour l'affichage de l'état de fonctionnement de l'appareil : Signification:
LED allumée : Appareil sous tension, aucune erreur d'application ou de périphérique
LED éteinte : pas de tension d'alimentation ou erreur d'application / dysfonctionnement
de la périphérie
4 Touche " " avec LED (rouge) pour l'affichage d'un message de dérangement et sa
confirmation;
Signification :
LED clignotante: message de dérangement, prêt pour l'acquittement
LED allumée : message de dérangement encore présent mais pas encore
déverrouillé.
LED éteinte: absence de messages de dérangement
Appuyer sur la touche: acquitter ou déverrouiller le défaut
5 Orifices de fixation pour l'appareil de service et d'exploitation embrochable RMZ790
6 Touche de programmation "Prog": Touche de commutation entre le mode normal et le mode
adressage, en vue de l'adoption des adresses physiques des appareils (utilisable uniquement
avec un outil)
7 Diode de programmation ("Prog") pour l'affichage du Mode normal (diode éteinte) ou du Mode
d'adressage (diode allumée) pour l'adoption de l'adresse physique de l'appareil.
8 Elément de clipsage flexible pour le montage sur un rail oméga
9 Bride de fixation pour serre-câble (arrêtoir de câble)
10 Eléments de liaison (électriques et mécaniques) pour le module d'extension
11 Support pour couvre-bornes
Eléments de
commande, d'affichage
et de raccordement
Légende

Recommandé pour vous

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature

C'est un système dédié à l’industrie aussi bien à la domotique. Il permet la supervision et la régulation de température à distance par une interface labview.

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2
Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

industrial programmable logic controllers

#électricité
9 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

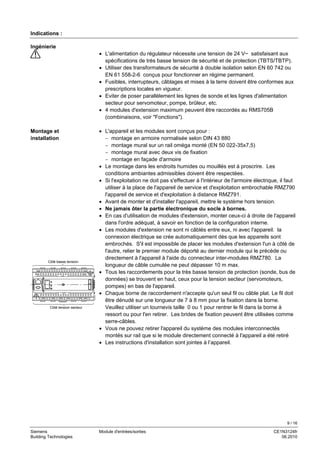

Indications :
• L'alimentation du régulateur nécessite une tension de 24 V~ satisfaisant aux
spécifications de très basse tension de sécurité et de protection (TBTS/TBTP).
• Utiliser des transformateurs de sécurité à double isolation selon EN 60 742 ou
EN 61 558-2-6 conçus pour fonctionner en régime permanent.
• Fusibles, interrupteurs, câblages et mises à la terre doivent être conformes aux
prescriptions locales en vigueur.
• Eviter de poser parallèlement les lignes de sonde et les lignes d'alimentation
secteur pour servomoteur, pompe, brûleur, etc.
• 4 modules d'extension maximum peuvent être raccordés au RMS705B
(combinaisons, voir "Fonctions").
• L'appareil et les modules sont conçus pour :
− montage en armoire normalisée selon DIN 43 880
− montage mural sur un rail oméga monté (EN 50 022-35x7,5)
− montage mural avec deux vis de fixation
− montage en façade d'armoire
• Le montage dans les endroits humides ou mouillés est à proscrire. Les
conditions ambiantes admissibles doivent être respectées.
• Si l'exploitation ne doit pas s'effectuer à l'intérieur de l'armoire électrique, il faut
utiliser à la place de l'appareil de service et d'exploitation embrochable RMZ790
l'appareil de service et d'exploitation à distance RMZ791.
• Avant de monter et d'installer l'appareil, mettre le système hors tension.
• Ne jamais ôter la partie électronique du socle à bornes.
• En cas d'utilisation de modules d'extension, monter ceux-ci à droite de l'appareil
dans l'ordre adéquat, à savoir en fonction de la configuration interne.
• Les modules d'extension ne sont ni câblés entre eux, ni avec l'appareil. la
connexion électrique se crée automatiquement dès que les appareils sont
embrochés. S'il est impossible de placer les modules d'extension l'un à côté de
l'autre, relier le premier module déporté au dernier module qui le précède ou
directement à l'appareil à l'aide du connecteur inter-modules RMZ780. La
longueur de câble cumulée ne peut dépasser 10 m max.
• Tous les raccordements pour la très basse tension de protection (sonde, bus de
données) se trouvent en haut, ceux pour la tension secteur (servomoteurs,
pompes) en bas de l'appareil.
• Chaque borne de raccordement n'accepte qu'un seul fil ou câble plat. Le fil doit
être dénudé sur une longueur de 7 à 8 mm pour la fixation dans la borne.
Veuillez utiliser un tournevis taille 0 ou 1 pour rentrer le fil dans la borne à
ressort ou pour l'en retirer. Les brides de fixation peuvent être utilisées comme
serre-câbles.
• Vous ne pouvez retirer l'appareil du système des modules interconnectés
montés sur rail que si le module directement connecté à l'appareil a été retiré
• Les instructions d'installation sont jointes à l’appareil.
Ingénierie
Montage et
installation
3123Z04de
Côté basse tension
Côté tension secteur
10 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

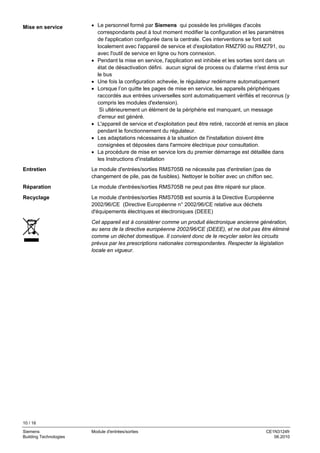

• Le personnel formé par Siemens qui possède les privilèges d'accès
correspondants peut à tout moment modifier la configuration et les paramètres
de l'application configurée dans la centrale. Ces interventions se font soit
localement avec l'appareil de service et d'exploitation RMZ790 ou RMZ791, ou
avec l'outil de service en ligne ou hors connexion.
• Pendant la mise en service, l'application est inhibée et les sorties sont dans un
état de désactivation défini. aucun signal de process ou d'alarme n'est émis sur
le bus
• Une fois la configuration achevée, le régulateur redémarre automatiquement
• Lorsque l’on quitte les pages de mise en service, les appareils périphériques
raccordés aux entrées universelles sont automatiquement vérifiés et reconnus (y
compris les modules d'extension).
Si ultérieurement un élément de la périphérie est manquant, un message
d'erreur est généré.
• L'appareil de service et d'exploitation peut être retiré, raccordé et remis en place
pendant le fonctionnement du régulateur.
• Les adaptations nécessaires à la situation de l'installation doivent être
consignées et déposées dans l'armoire électrique pour consultation.
• La procédure de mise en service lors du premier démarrage est détaillée dans
les Instructions d'installation
Le module d'entrées/sorties RMS705B ne nécessite pas d'entretien (pas de
changement de pile, pas de fusibles). Nettoyer le boîtier avec un chiffon sec.
Le module d'entrées/sorties RMS705B ne peut pas être réparé sur place.
Le module d'entrées/sorties RMS705B est soumis à la Directive Européenne
2002/96/CE (Directive Européenne n° 2002/96/CE relative aux déchets
d'équipements électriques et électroniques (DEEE)
Cet appareil est à considérer comme un produit électronique ancienne génération,
au sens de la directive européenne 2002/96/CE (DEEE), et ne doit pas être éliminé
comme un déchet domestique. Il convient donc de le recycler selon les circuits
prévus par les prescriptions nationales correspondantes. Respecter la législation
locale en vigueur.
Mise en service
Entretien
Réparation
Recyclage
11 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

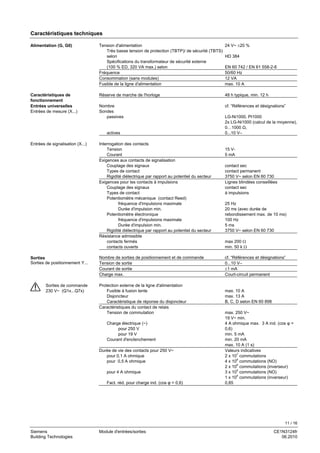

Caractéristiques techniques
Tension d'alimentation
Très basse tension de protection (TBTP)/ de sécurité (TBTS)
selon
Spécifications du transformateur de sécurité externe
(100 % ED, 320 VA max.) selon
24 V~ ±20 %
HD 384
EN 60 742 / EN 61 558-2-6
Fréquence 50/60 Hz
Consommation (sans modules) 12 VA
Fusible de la ligne d'alimentation max. 10 A
Réserve de marche de l'horloge 48 h typique, min. 12 h
Nombre cf. “Références et désignations”
Sondes
passives
actives
LG-Ni1000, Pt1000
2x LG-Ni1000 (calcul de la moyenne),
0…1000 Ω,
0...10 V–
Interrogation des contacts
Tension
Courant
15 V-
5 mA
Exigences aux contacts de signalisation
Couplage des signaux
Types de contact
Rigidité diélectrique par rapport au potentiel du secteur
contact sec
contact permanent
3750 V~ selon EN 60 730
Exigences pour les contacts à impulsions
Couplage des signaux
Types de contact
Potentiomètre mécanique (contact Reed)
fréquence d'impulsions maximale
Durée d'impulsion min.
Potentiomètre électronique
fréquence d'impulsions maximale
Durée d'impulsion min.
Rigidité diélectrique par rapport au potentiel du secteur
Lignes blindées conseillées
contact sec
à impulsions
25 Hz
20 ms (avec durée de
rebondissement max. de 10 ms)
100 Hz
5 ms
3750 V~ selon EN 60 730
Résistance admissible
contacts fermés
contacts ouverts
max 200 Ω
min. 50 k Ω
Nombre de sorties de positionnement et de commande cf. “Références et désignations”
Tension de sortie 0...10 V–
Courant de sortie ±1 mA
Charge max. Court-circuit permanent
Protection externe de la ligne d'alimentation
Fusible à fusion lente
Disjoncteur
Caractéristique de réponse du disjoncteur
max. 10 A
max. 13 A
B, C, D selon EN 60 898
Caractéristiques du contact de relais
Tension de commutation
Charge électrique (~)
pour 250 V
pour 19 V
Courant d'enclenchement
max. 250 V~
19 V~ min.
4 A ohmique max. 3 A ind. (cos φ =
0,6)
min. 5 mA
min. 20 mA
max. 10 A (1 s)
Durée de vie des contacts pour 250 V~
pour 0,1 A ohmique
pour 0,5 A ohmique
pour 4 A ohmique
Fact. réd. pour charge ind. (cos φ = 0,6)
Valeurs indicatives
2 x 10
7
commutations
4 x 10
6
commutations (NO)
2 x 10
6
commutations (inverseur)
3 x 10
5
commutations (NO)
1 x 10
5
commutations (inverseur)
0,85
Alimentation (G, G0)
Caractéristiques de
fonctionnement
Entrées universelles
Entrées de mesure (X...)
Entrées de signalisation (X...)
Sorties
Sorties de positionnement Y...
Sorties de commande
230 V~ (Q1x...Q7x)
12 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
Rigidité diélectrique
entre contact de relais et électronique du système (isolation
renforcée)
entre contact de relais voisins (isolation standard)
Q1⇔Q2; Q3⇔Q4; Q6⇔Q7
entre groupes de relais (isolation renforcée)
(Q1, Q2) ⇔ (Q3, Q4) ⇔ (Q6, Q7)
3750 V~ selon EN 60 730-1
1250 V~ selon la norme EN 60 730-1
3750 V~ selon EN 60 730-1
Tension 24 V~
Courant 4 A max.
Bus Konnex
Type d'interface
Coefficient de charge du bus
Alimentation décentralisée du bus, déconnectable
Coupures brèves de l'alimentation
selon EN 50 090-2-2
Konnex-TP1
2,5
25 mA
100 ms avec un module d'extension
Bus d'extension
Spécification du connecteur
nombre de cycles de connexion/déconnexion
4 contacts TBTS/TBTP
10 max.
Prise pour outil de service Connecteur RJ45
Pour signaux de mesure et de positionnement passifs
Nature du signal
LG-Ni 1000
Pt 1000
0…1000 Ω
scrutation des contacts (contact de signalisation et à
impulsion)
(les erreurs de mesure peuvent être
corrigées dans le menu "Réglages
/Entrées")
max. 300 m
max. 300 m
max. 300 m
max. 300 m
Pour signaux de mesure et de commande 0 ... 10 V– cf. fiche technique de l'émetteur du
signal
Pour Bus Konnex
Type de câble
700 m maximum
2 fils sans blindage, torsadés par
paires
pour sorties de commande (Q1x...Q7x) max. 300 m
Bornes de raccordement
Pour fil (métallique)
Pour cordon sans embout
Pour cordon avec embout
Bornes à ressort
Ø 0,6 mm ... 2,5 mm
2
0,25 ... 2,5 mm
2
0,25 ... 1,5 mm
2
Prise pour bus Konnex Raccordements non permutables
Protection mécanique selon CEI 60 529 IP 20 (installé dans une armoire)
Classe d'isolement selon EN 60 730 L'appareil convient pour une
utilisation avec équipement de la
classe d'isolement II
Fonctionnement selon
Conditions climatiques
Température (boîtier avec électronique)
Humidité
Conditions mécaniques
CEI 60-721-3-3
classe 3K5
0...50 °C
5...95 % h. r.. (sans condensation)
classe 3M2
Transport selon
Conditions climatiques
Température
Humidité
Conditions mécaniques
CEI 60-721-3-2
classe 2K3
−25...+70 °C
<95 % h. r.
classe 2M2
Mode de fonctionnement Type 1B
Degré d'encrassement environnement 2
Classe de logiciel A
Surtension de référence 4000 V
Température pour l'essai Brinell sur le boîtier 125 °C
Embase Polycarbonate, RAL 7035 (gris clair)
Bloc régulation Polycarbonate, RAL 7035 (gris clair)
Emballage carton ondulé
Alimentation d'appareils
externes (G1)
Interfaces
Longueurs de ligne
admissibles
Raccordement électrique
Données de protection
Conditions d'environnement
Classification selon
EN 60 730
Matières et teintes

Recommandé pour vous

Rvl470 fr paramètre avancé
Rvl470 fr paramètre avancéRvl470 fr paramètre avancé
Rvl470 fr paramètre avancé

Rvl470 fr paramètre avancé

rvl470 siemens
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs

4B fournit une gamme étendue de systèmes de surveillance des risques pour élévateurs et convoyeurs, des capteurs de déport de bande, ainsi que des unités de contrôle de niveau et de température palier. L’ensemble bénéficiant de l’auto certification ATEX / IECEx / CSA / GOST-R.

élévateuratexconvoyeurs
Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2

Rkn instruction de_mise_en_service_des_regulateur_v2

13 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

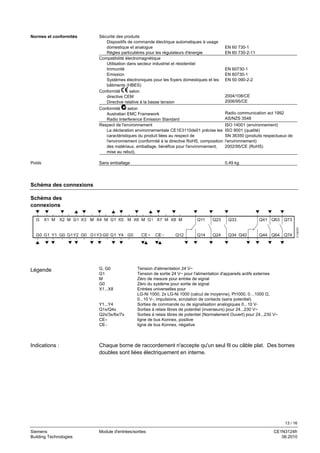

Sécurité des produits
Dispositifs de commande électrique automatiques à usage
domestique et analogue
Règles particulières pour les régulateurs d'énergie
EN 60 730-1
EN 60 730-2-11
Compatibilité électromagnétique
Utilisation dans secteur industriel et résidentiel
Immunité
Emission
Systèmes électroniques pour les foyers domestiques et les
bâtiments (HBES)
EN 60730-1
EN 60730-1
EN 50 090-2-2
Conformité selon
directive CEM
Directive relative à la basse tension
2004/108/CE
2006/95/CE
Conformité selon
Australian EMC Framework
Radio Interference Emission Standard
Radio communication act 1992
AS/NZS 3548
Respect de l'environnement
La déclaration environnementale CE1E3110de01 précise les
caractéristiques du produit liées au respect de
l'environnement (conformité à la directive RoHS, composition
des matériaux, emballage, bénéfice pour l'environnement,
mise au rebut).
ISO 14001 (environnement)
ISO 9001 (qualité)
SN 36350 (produits respectueux de
l'environnement)
2002/95/CE (RoHS)
Sans emballage 0,49 kg
Schéma des connexions
X2 X3 X4 X5 X6 Q33 Q63
Q34 Q64
X1
Y1 Y2 Q12 Q14
Q11 Q23
Q24
Q73
Q74Y3 Y4
X7 X8
Q42 Q44
Q41
G, G0 Tension d'alimentation 24 V~
G1 Tension de sortie 24 V~ pour l'alimentation d'appareils actifs externes
M Zéro de mesure pour entrée de signal
G0 Zéro du système pour sortie de signal
X1...X8 Entrées universelles pour
LG-Ni 1000, 2x LG-Ni 1000 (calcul de moyenne), Pt1000, 0…1000 Ω,
0...10 V-, impulsions, scrutation de contacts (sans potentiel)
Y1...Y4 Sorties de commande ou de signalisation analogiques 0...10 V-
Q1x/Q4x Sorties à relais libres de potentiel (inverseurs) pour 24...230 V~
Q2x/3x/6x/7x Sorties à relais libres de potentiel (Normalement Ouvert) pour 24...230 V~
CE+ ligne de bus Konnex, positive
CE− ligne de bus Konnex, négative
Chaque borne de raccordement n'accepte qu'un seul fil ou câble plat. Des bornes
doubles sont liées électriquement en interne.
Normes et conformités
Poids
Schéma des
connexions
Légende
Indications :
14 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

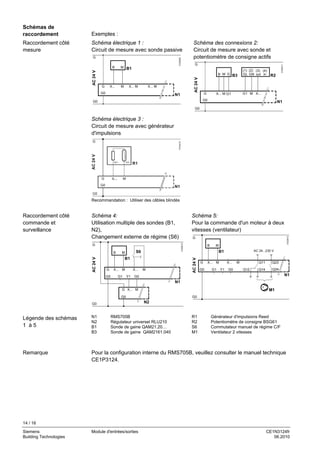

Exemples :
Schéma électrique 1 :
Circuit de mesure avec sonde passive
G
B M
G
G0
X... M MX... MX...
G0
B1
N1
3123A02
AC24V
Schéma des connexions 2:
Circuit de mesure avec sonde et
potentiomètre de consigne actifs
G
out
G
G0
MG1 X...
G0
R2
N1
3123A11
AC24V
(3)
GNGL
(2)(1)
X... M G1
B3B M G in
(4)
Schéma électrique 3 :
Circuit de mesure avec générateur
d'impulsions
R1
N1
AC24V
Recommandation : Utiliser des câbles blindés
Schéma 4:
Utilisation multiple des sondes (B1,
N2),
Changement externe de régime (S6)
G
G0
AC24V
3123A12
G
G0
N1
G0G1 Y1
X... M MX...
B1
S6
G
G0
X...
N2
B M
M
Schéma 5:
Pour la commande d'un moteur à deux
vitesses (ventilateur)
G
G0
AC24V
3123A13
G
G0
N1
G0G1 Y1
X... M MX...
B1
M1
B M
Q12 Q14
Q11 Q23
Q24
AC 24...230 V
2
N1 RMS705B
N2 Régulateur universel RLU210
B1 Sonde de gaine QAM21.20…
B3 Sonde de gaine QAM2161.040
R1 Générateur d'impulsions Reed
R2 Potentiomètre de consigne BSG61
S6 Commutateur manuel de régime C/F
M1 Ventilateur 2 vitesses
Pour la configuration interne du RMS705B, veuillez consulter le manuel technique
CE1P3124.
Schémas de
raccordement
Raccordement côté
mesure
Raccordement côté
commande et
surveillance
Légende des schémas
1 à 5
Remarque
15 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010

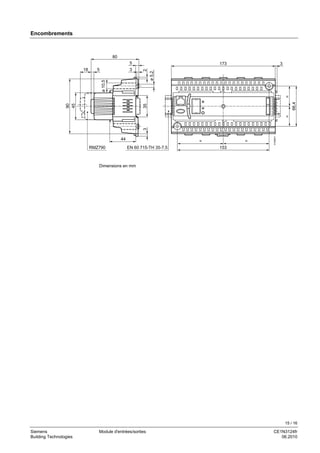

Encombrements
80
18 5
5
390
45
353
ø5,2
2
44
RMZ790 EN 60 715-TH 35-7.5
173 3
66,4
==
= =
153
3123M01
ø10,5
Dimensions en mm

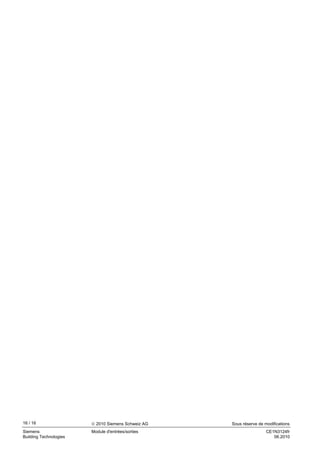

16 / 16
Siemens Module d'entrées/sorties CE1N3124fr
Building Technologies 06.2010
© 2010 Siemens Schweiz AG Sous réserve de modifications

Recommandé pour vous

Rkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaireRkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaire

Rkn régulateur documentation_sommaire

rkn
Rwi65.01 régulateur
Rwi65.01 régulateurRwi65.01 régulateur
Rwi65.01 régulateur

Rwi65.01 régulateur

rwi65.01 régulateur
Pic 16 f84
Pic 16 f84Pic 16 f84
Pic 16 f84

Microcontrolleur Pic 16F84

pic formation microchip babaoui

Contenu connexe

Tendances

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel
Adnane Ahmidani

Rvp351 instructions d_installation_fr
Rvp351 instructions d_installation_frRvp351 instructions d_installation_fr
Rvp351 instructions d_installation_fr
e-genieclimatique

Rvp361 fiche produit_fr
Rvp361 fiche produit_frRvp361 fiche produit_fr
Rvp361 fiche produit_fr
e-genieclimatique

Rvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaireRvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaire
e-genieclimatique

Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploiRvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
e-genieclimatique

S7200 system manual_fr-fr
S7200 system manual_fr-frS7200 system manual_fr-fr
S7200 system manual_fr-fr
aek44

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature
Marwa Bhouri

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2
youri59490

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels
HafsaELMessaoudi

Rvl470 fr paramètre avancé
Rvl470 fr paramètre avancéRvl470 fr paramètre avancé
Rvl470 fr paramètre avancé
e-genieclimatique

4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Braime Components

Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2
e-genieclimatique

Rkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaireRkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaire
e-genieclimatique

Rwi65.01 régulateur
Rwi65.01 régulateurRwi65.01 régulateur
Rwi65.01 régulateur
e-genieclimatique

Pic 16 f84
Pic 16 f84Pic 16 f84
Pic 16 f84
babaoui mohamed

Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2
e-genieclimatique

SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13
Mohsen Sadok

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1
xwmker

Carel mastercella manuel d'utilisation
Carel mastercella manuel d'utilisationCarel mastercella manuel d'utilisation
Carel mastercella manuel d'utilisation
e-genieclimatique


Tendances (20)

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel

Rvp351 instructions d_installation_fr
Rvp351 instructions d_installation_frRvp351 instructions d_installation_fr
Rvp351 instructions d_installation_fr

Rvp361 fiche produit_fr
Rvp361 fiche produit_frRvp361 fiche produit_fr
Rvp361 fiche produit_fr

Rvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaireRvl480 Siemens présentation sommaire
Rvl480 Siemens présentation sommaire

Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploiRvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi
Rvp331 chauffage economique-avec-le-regulateur-rvp331 mode-d_emploi

S7200 system manual_fr-fr
S7200 system manual_fr-frS7200 system manual_fr-fr
S7200 system manual_fr-fr

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Rvl470 fr paramètre avancé
Rvl470 fr paramètre avancéRvl470 fr paramètre avancé
Rvl470 fr paramètre avancé

4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs
4B Composants Electriques - Surveillance des Elevateurs et Convoyeurs

Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2Rkn instruction de_mise_en_service_des_regulateur_v2
Rkn instruction de_mise_en_service_des_regulateur_v2

Rkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaireRkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaire

Rwi65.01 régulateur
Rwi65.01 régulateurRwi65.01 régulateur
Rwi65.01 régulateur

Pic 16 f84
Pic 16 f84Pic 16 f84
Pic 16 f84

Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2

SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1

Qaw70 a fiche-produit_fr
Qaw70 a fiche-produit_frQaw70 a fiche-produit_fr
Qaw70 a fiche-produit_fr

Carel mastercella manuel d'utilisation
Carel mastercella manuel d'utilisationCarel mastercella manuel d'utilisation
Carel mastercella manuel d'utilisation


Similaire à Rms705 b 1-fiche_produit_fr

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf
HamzaMarga

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS
HamzaMarga

AUTOMA_automa cathodic protection remote monitoring.ppsx
AUTOMA_automa cathodic protection remote monitoring.ppsxAUTOMA_automa cathodic protection remote monitoring.ppsx
AUTOMA_automa cathodic protection remote monitoring.ppsx
SouhaibKHELIFI

ECKELMANN lds ci3000_ci3100_fr
ECKELMANN  lds ci3000_ci3100_frECKELMANN  lds ci3000_ci3100_fr
ECKELMANN lds ci3000_ci3100_fr
sacooling

Seh62.1 fiche produit_fr
Seh62.1 fiche produit_frSeh62.1 fiche produit_fr
Seh62.1 fiche produit_fr
e-genieclimatique

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Carel mastercella b
Carel mastercella bCarel mastercella b
Carel mastercella b
e-genieclimatique

Les automates-programmables-industriels
Les automates-programmables-industrielsLes automates-programmables-industriels
Les automates-programmables-industriels
OUSSAMAMELIK

les-automates-programmables-industriels
les-automates-programmables-industrielsles-automates-programmables-industriels
les-automates-programmables-industriels
electrolouhla

Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2
Mohammed Lamghari

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition
e-genieclimatique

1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic
1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic
1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic
Khadija Nezhari

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition
e-genieclimatique

depliant_DEPL_TP8-88_FRA
depliant_DEPL_TP8-88_FRAdepliant_DEPL_TP8-88_FRA
depliant_DEPL_TP8-88_FRA
Roland Lepine

Rectivar 11 __ variateur de vitesse
Rectivar 11    __  variateur de vitesseRectivar 11    __  variateur de vitesse
Rectivar 11 __ variateur de vitesse
Boubakri Mohamed


Similaire à Rms705 b 1-fiche_produit_fr (20)

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS

AUTOMA_automa cathodic protection remote monitoring.ppsx
AUTOMA_automa cathodic protection remote monitoring.ppsxAUTOMA_automa cathodic protection remote monitoring.ppsx
AUTOMA_automa cathodic protection remote monitoring.ppsx

ECKELMANN lds ci3000_ci3100_fr
ECKELMANN  lds ci3000_ci3100_frECKELMANN  lds ci3000_ci3100_fr
ECKELMANN lds ci3000_ci3100_fr

Seh62.1 fiche produit_fr
Seh62.1 fiche produit_frSeh62.1 fiche produit_fr
Seh62.1 fiche produit_fr

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Carel mastercella b
Carel mastercella bCarel mastercella b
Carel mastercella b

Les automates-programmables-industriels
Les automates-programmables-industrielsLes automates-programmables-industriels
Les automates-programmables-industriels

les-automates-programmables-industriels
les-automates-programmables-industrielsles-automates-programmables-industriels
les-automates-programmables-industriels

Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2

Périphériques E/S
Périphériques E/S Périphériques E/S
Périphériques E/S

dsp.ppt
dsp.pptdsp.ppt
dsp.ppt

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition

1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic
1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic
1 mrb520004 bfr-a_fr_protection_d_alternateur_numerique_reg216___reg216_classic

Carrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescritionCarrier 30 rbs 039 160 guide de prescrition
Carrier 30 rbs 039 160 guide de prescrition

Systèmes Automatisés
Systèmes AutomatisésSystèmes Automatisés
Systèmes Automatisés

depliant_DEPL_TP8-88_FRA
depliant_DEPL_TP8-88_FRAdepliant_DEPL_TP8-88_FRA
depliant_DEPL_TP8-88_FRA

Présentation1
Présentation1Présentation1
Présentation1

Rectivar 11 __ variateur de vitesse
Rectivar 11    __  variateur de vitesseRectivar 11    __  variateur de vitesse
Rectivar 11 __ variateur de vitesse


Plus de e-genieclimatique

Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
e-genieclimatique

Rms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_frRms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_fr
e-genieclimatique

Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
e-genieclimatique

Rms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_frRms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_fr
e-genieclimatique

Rms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_enRms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_en
e-genieclimatique

Rms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_enRms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_en
e-genieclimatique

Carrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachéeCarrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachée
e-genieclimatique

Carrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produitCarrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produit
e-genieclimatique

Carrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifiéCarrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifié
e-genieclimatique

Carrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialogCarrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialog
e-genieclimatique

Carrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenanceCarrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenance
e-genieclimatique

Carrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commercialeCarrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commerciale
e-genieclimatique

Carrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machineCarrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machine
e-genieclimatique

Siemens doc v2 v v3v vmp47-vvp47-vxp47
Siemens doc v2 v v3v   vmp47-vvp47-vxp47Siemens doc v2 v v3v   vmp47-vvp47-vxp47
Siemens doc v2 v v3v vmp47-vvp47-vxp47
e-genieclimatique

Siemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stpSiemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stp
e-genieclimatique

Dehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dphDehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dph
e-genieclimatique

Afpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiquesAfpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiques
e-genieclimatique

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique

Afpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffageAfpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffage
e-genieclimatique

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
e-genieclimatique


Plus de e-genieclimatique (20)

Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...
Flyer OHM2 Oxy-Hydrogen Mobile 2.4 - chalumeau qui fonctionne avec de l'eau e...

Rms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_frRms705 b 1-manuel_technique_fr
Rms705 b 1-manuel_technique_fr

Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...
Rms705 b 1-instructions_d_installation_xx_de_en_fr_sv_nl_it_fi_es_pt_no_da_pl...

Rms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_frRms705 b 1-declaration_de_conformite_de_en_fr
Rms705 b 1-declaration_de_conformite_de_en_fr

Rms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_enRms705 b 1-conformite_environnementale_en
Rms705 b 1-conformite_environnementale_en

Rms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_enRms705 b 1-autres_fiches_en
Rms705 b 1-autres_fiches_en

Carrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachéeCarrier 30 rbs 045 liste de pièce détachée
Carrier 30 rbs 045 liste de pièce détachée

Carrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produitCarrier 30 rbs 039 160 séléction de produit
Carrier 30 rbs 039 160 séléction de produit

Carrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifiéCarrier 30 rbs 039 160 schéma électrique simplifié
Carrier 30 rbs 039 160 schéma électrique simplifié

Carrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialogCarrier 30 rbs 039 160 régulation pro-dialog
Carrier 30 rbs 039 160 régulation pro-dialog

Carrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenanceCarrier 30 rbs 039 160 manuel d'installation maintenance
Carrier 30 rbs 039 160 manuel d'installation maintenance

Carrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commercialeCarrier 30 rbs 039 160 documentation commerciale
Carrier 30 rbs 039 160 documentation commerciale

Carrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machineCarrier 30 rbs 039 160 dimensions de la machine
Carrier 30 rbs 039 160 dimensions de la machine

Siemens doc v2 v v3v vmp47-vvp47-vxp47
Siemens doc v2 v v3v   vmp47-vvp47-vxp47Siemens doc v2 v v3v   vmp47-vvp47-vxp47
Siemens doc v2 v v3v vmp47-vvp47-vxp47

Siemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stpSiemens doc servomoteurs thermiques sta stp
Siemens doc servomoteurs thermiques sta stp

Dehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dphDehon climalife analyse d_huile_systeme_dph
Dehon climalife analyse d_huile_systeme_dph

Afpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiquesAfpa technicien de_maintenance_des_equipements_thermiques
Afpa technicien de_maintenance_des_equipements_thermiques

Afpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'airAfpa agent de maintenance et d'exploitation en conditionnement d'air
Afpa agent de maintenance et d'exploitation en conditionnement d'air

Afpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffageAfpa amc agent de maintenance en chauffage
Afpa amc agent de maintenance en chauffage

Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'airAfpa ameca agent de maintenance et d'exploitation en conditionnement d'air
Afpa ameca agent de maintenance et d'exploitation en conditionnement d'air


Dernier

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION
Sékou Oumar SYLLA

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
Faga1939

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
siemaillard

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3


Dernier (15)

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...
L'ÉDUCATION AVEC INTELLIGENCE ARTIFICIELLE ET LES DÉFICIENCES DE SON APPLICAT...

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf


Rms705 b 1-fiche_produit_fr

  • 1. CE1N3124fr 06.2010 Building Technologies 3124 Synco™ 700 Module d'entrées/sorties RMS705B • Nombreuses fonctions de commutation et de surveillance combinées à des opérations mathématiques et physiques (calculateurs, calcul du minimum, du maximum, de la moyenne et de l'enthalpie, doubleur/inverseur de signaux) • Commande en cascade / en séquence de pompes, ventilateurs, moteurs, groupes de froid etc. avec compensation du temps de course. • 3 régulateurs universels avec fonction de limitation • Acquisition de données : compteur d'impulsions (pour affichage), compteur de temps de fonctionnement, affichage de tendance ainsi que compteur d'événements (par ex. pour la fonction antilégionelles) • Possibilités de configuration étendues • Pour l'ajout d'entrées universelles pour l'affichage et la surveillance/la transmission d’alarmes • Extension possible avec les modules RMZ785, RMZ787 et RMZ788 • Commande par le biais de menus avec un appareil de service et d'exploitation distinct : montage au choix sur l'appareil ou déporté • Raccordement au bus Konnex pour le transfert et l'acquisition de données de commande et de processus
  • 2. 2 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Domaines d'application • Pour la commande et la surveillance d'éléments d'installation de chauffage, de ventilation et de refroidissement • Pour configuration libre de l'application L'appareil offre des possibilités de configuration étendues permettant une configuration libre dans le cadre des blocs de fonction disponibles. De ce fait il ne comprend pas d'applications standard prédéfinies. Comme tous les appareils Synco™ 700, le RMS705B permet la création de jeux de paramètres enregistrables et chargeables pouvant être réutilisées dans d'autres installations soit telles quelles soit adaptées. Fonctions 8 entrées universelles pour • Signaux d'entrée analogiques actifs ou passifs de différentes grandeurs de mesure (°C, %, g/kg, kJ/kg, W/m2 , m/s, bar, mbar, Pa, ppm, Universel 000.0, Universel 0000, impulsion) • Signaux d´entrée numériques (contacts libres de potentiel) Entrées et sorties supplémentaire pour extension de la fonctionnalité. Au total 4 modules d'extension maximum peuvent être raccordés par RMS705B. Choix entre • 1x module universel RMZ785 (8 UI) • 2x modules universels RMZ787 (4 UI, 4 DO) • 2x modules universels RMZ788 (4 UI, 2 AO, 2 DO) Ce qui donne en configuration étendue au maximum : • 28 entrées universelles maximum (LG-Ni1000, 2x LG-Ni1000, Pt1000, DC 0...10 V, 0…1000 Ω (consigne), Contact, impulsion (mécanique, électronique)) • 18 relais de sortie de commande maximum • 8 sorties progressives maximum 0...10 V- Compteur d'impulsions (uniquement pour des besoins d'affichage; ne convient pas à la facturation) Il existe 4 compteurs pour l'acquisition de données de consommation. Les impulsions peuvent provenir de compteurs de gaz, d'eau chaude, d'eau froide et d'électricité. • comptage d'impulsions (Wh, kWh, MWh, kJ, MJ, GJ, ml, l, m3 , pas d'unité) Compteur d’heures de fonctionnement 4 compteurs peuvent enregistrer le temps de fonctionnement et afficher : • des heures de fonctionnement • des alarmes de maintenance (avec périodes réglables) • les heures de fonctionnement depuis la dernière maintenance Affichage de la tendance des données 4 canaux de tendance indépendants peuvent enregistrer des grandeurs de mesure. En dehors des entrées locales de l'appareil, il est possible d'enregistrer les températures ambiante et extérieure en provenance du bus KNX. Entrées universelles Entrées/sorties supplémentaires avec des modules d'extension Acquisition des données
  • 3. 3 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Historique événement (par ex. pour la fonction anti-légionelles) Chaque RMS705B dispose au maximum de 4 enregistrements d'historique d'événement. Cette fonction permet de générer des états d'événements et de surveiller l'apparition de ces derniers. • Enregistrement des 10 derniers événements par canal avec horodatage lorsque les valeurs "Val. limite marche" et "Val. limite arrêt" sont atteintes. • Enregistrement de la valeur max. et min. pendant la durée de l'événement • Message de dérangement au choix lors des dépassements max. et min. − de la durée de cycle d'événement − De la durée d'événement Blocs de fonction universels pour moteurs L'appareil dispose de 6 blocs de fonction universels pour la commande et la surveillance de moteurs. Chaque bloc moteur peut être utilisé pour : • un moteur à un étage (pompe, ventilateur) • un moteur à deux étages (ventilateur) • un moteur jumelé (moteur jumelé, pompes jumelées) • commande préliminaire de volets et de vannes en amont par exemple. • différents temps réglables • démarrage rapide du moteur et mise en marche en cas de températures extérieures basses • compteur d'heures de fonctionnement par bloc moteur Commutations L'appareil dispose de 2 contacts d'étage avec caractéristique de commutation d'étage pouvant être choisie pour chaque bloc • Programmateur linéaire • Programmateur binaire • Programmateur configurable • Avec précommande en escalier et sorties tout ou rien et progressives • Commande en cascade / en séquence de pompes, ventilateurs, moteurs, groupes de froid etc. avec compensation du temps de course. • Différents temps réglables Blocs de fonction logiques 10 blocs de fonction logiques librement configurables sont disponibles permettant le traitement de plusieurs grandeurs d'entrée universelles liées entre elles. • Fonctions logiques configurables: AND, NAND, OR, NOR, EXOR et EXNOR • Possibilité de régler les temporisations à l'enclenchement et au déclenchement ainsi que la durée de marche et d'arrêt minimale • Sélecteur de régime (AUTO, MARCHE, ARRET), configurable pour régime manuel Horloges de commutation hebdomadaires L'appareil dispose de 6 horloges hebdomadaires avec les fonctions suivantes : • 6 commutations marche ou arrêt par jour, sortie par relais configurable • Horloge annuelle avec commutation automatique été/hiver • Sélecteur de régime (AUTO, MARCHE, ARRET), configurable pour un régime manuel • Programme de congés et jours particuliers configurable • Réception d'autres programmes hebdomadaires via bus KNX; l'appareil doit alors être configuré comme esclave (l'envoi n'est pas possible) Comparateurs • L'appareil dispose de 2 comparateurs pour la comparaison de deux signaux d´entrée analogiques • Signal de sortie avec temporisation à l'enclenchement et au déclenchement réglable et durée de marche/d'arrêt minimale réglable Fonctions de commande et de surveillance
  • 4. 4 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Calculateurs • Les calculateurs permettent de convertir des valeurs d'entrée en valeurs de sortie (0...10 V-) au moyen de formules personnalisées ou de la formule standard (A-B) x C • Vous pouvez élaborer les formules avec les 4 opérations de base et les fonctions racine et puissance (n0,5 ) Mini/Maxi/Moyen • Il y a 2 blocs de fonction de 5 entrées chacun pour la sélection min. max. et le calcul de la moyenne (signaux en sortie : 0…10 V-) • La fonction de fractionnement répartit les 5 entrées en deux groupes (2 entrées et 3 entrées) Calcul d'enthalpie On peut calculer les grandeurs suivantes à partir de la température et de l'humidité relative (signaux de sortie : 0…10 V-): • Enthalpie • Humidité absolue • Différence d'enthalpie • Température point de rosée • Température de bulbe humide Inverseur de signaux/doubleur de signaux • Eclatement d'un signal d'entrée sur deux sorties 0…10 V- et inversion des signaux de sortie • Duplication de signaux pour la commande séquentielle de pompes, de vannes et de ventilateurs Demande de chaud et de froid Collecte, analyse et acheminement de demandes de chaud et de froid depuis et vers le bus KNX. Sont également configurables : • Sortie progressive (0…10 V-) (par exemple pour la correction des consignes d’une machine frigorifique en fonction des besoins) • Sortie relais (par exemple pour mettre en marche/arrêter une machine frigorifique) • Correction de la consigne en fonction des besoins avec effet sur le prérégulateur • Relèvement de consigne réglable avec un prérégulateur Change-over chauffage - refroidissement • Avec un système bitube (chauffage/refroidissement), le change-over peut être commandé via une entrée numérique ou analogique, un sélecteur de régime (Auto, chauffer, refroidir), en fonction de la date ou via le bus KNX • Le signal de chauffage/refroidissement peut être envoyé sur le bus KNX ou via un relais Messages de défaut Affichage de dérangement par LED rouge, acquittement par touche. Disponibles également: • 20 entrées universelles comme entrées de signalisation de dérangement; possibilité de configurer aussi des messages de défaut du bus KNX • 2 sorties relais comme relais de signalisation de dérangement • 1 entrée numérique; pour effacement externe des messages de défaut
  • 5. 5 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Régulateurs universels L'appareil dispose de 3 régulateurs universels sous forme de régulateur PID séquentiel avec chacun 2 sorties de séquence (1 séquence de chauffage, 1 séquence de refroidissement) • Régulation sur une grandeur absolue ou une grandeur différentielle. • Fonction de limitation (minimale et maximale) générale avec comportement PI du régulateur universel, soit comme limitation absolue ou comme limitation de température relative • Consignes de chauffage et de refroidissement individuelles réglables (consignes haute et basse) pour Confort et Eco • Décalage de consigne : la consigne peut être corrigée en fonction d'une autre grandeur ou être adaptée par l'intermédiaire d'un potentiomètre de consigne à distance. • Commutation entre les régimes Confort et Eco avec une entrée logique • Délai d’expiration de la régulation réglable (timeout) Applications de bus universelles • Commande à distance de fonctions Konnex via le réseau Konnex avec appareil de service et d'exploitation sur bus RMZ792 • Télégestion de l'installation et des appareils (dans le réseau Konnex) via Internet avec le serveur Web OZW77x… • Affichage de messages de dérangement en provenance d'autres appareils sur le bus • Emission d'un message de dérangement collectif pour l'ensemble des appareils du bus vers un relais de dérangement • Synchronisation • Emission et réception du signal de température extérieure • Emission des données de l'horloge annuelle (heure, jour de semaine, date, changement d'heure été/hiver) vers un autre régulateur ou réception des données de l'horloge annuelle d'un autre régulateur • Réception du programme hebdomadaire d'un autre régulateur • Transmission du programme vacances/jours d'exception vers un autre régulateur ou réception de ces données depuis un autre régulateur • Réception et transmission d'un signal de demande (eau chaude, eau glacée) pour le prérégulateur ou le générateur • Réception et analyse des signaux de demande de froid quand le régulateur est configuré comme prérégulateur ou générateur Zones d'émission et de réception universelles Le RMS705B permet d'échanger tous types de données sur ses propres bornes et sur les bornes des modules d'extension RMZ78x. L'échange de données s'effectue d'un appareil à l'autre sur le bus KNX. Les entrées universelles et les sorties logiques et analogiques du RMS705B peuvent être utilisées comme objets d'émission (vers des zones d'émission). Les entrées universelles du RMS705B peuvent être utilisées comme objets de réception (dans des zones de réception). • Zones d'émission : Entrées universelles (N.X1…A8(2).X4) Sorties logiques (N.Q1…A8(2).Q5) Sorties analogiques (---, N.Y1 ..…A8(2).Y2) • Zones de réception : Entrées universelles (N.X1…A8(2).X4) Fonctions de régulation Fonctions de bus
  • 6. 6 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Exemples d'applications non autorisées Les applications ou grandeurs d'entrée/sortie suivantes ne doivent pas être réalisées avec des zones d'émission et de réception universelles : • Installations et dispositifs relatifs à la sécurité (par ex.. coupure en cas d'incendie, désenfumage, protection antigel) • Lorsqu'une demande de "démarrage simultané d'installation" est présente • Applications dans lesquelles une panne de communication d'une zone d'émission ou de réception risque de provoquer des dommages • Boucles de réglage critiques en fonction du temps ou qui présentent un degré de difficulté élevé (régulation de la vitesse de rotation par pression, humidité par exemple) • Grandeurs de régulation principales qui doivent impérativement être disponibles • Acquisition et analyse d'impulsion Après mise sous tension du RMS705B, les signaux du bus peuvent n'être disponibles qu'au bout d'un certain temps. Si l'application est utilisée avec des zones d'émission et de réception, cela peut provoquer un comportement défectueux de l'installation. • Affichage de valeurs de consigne et de valeurs réelles • Simulation de la température extérieure • Simulation des bornes d'entrée • Test de câblage • Sauvegarde des données Références et désignations Référence Entrées universelles Sorties de positionnement – 0...10 V Sorties de commutation Langue disponibles RMS705B-1 8 4 6 de, fr, it, es, pt RMS705B-2 8 4 6 de, fr, nl, en RMS705B-3 8 4 6 da, fi, no, sv RMS705B-4 8 4 6 pl, cs, sk, hu, ru, bg RMS705B-5 8 4 6 ro, sl, sr, hr, el, tr RMS705B-6 8 4 6 zh Désignation Référence Fiche produit Appareil de service et d'exploitation embrochable sur régulateur RMZ790 N3111 Appareil de service et d'exploitation à distance RMZ791 N3112 Outil de service OCI700.1 N5655 Module universel avec 8 entrées universelles RMZ785 N3146 Module universel avec 4 entrées universelles et 4 sorties relais RMZ787 N3146 Module universel avec 4 entrées universelles, 2 sorties relais et 2 sorties analogiques (0...10 V-) RMZ788 N3146 Connecteurs inter-modules RMZ780 N3138 Remarque Fonctions de service et d'exploitation Module d'entrées/ sorties Accessoires Appareils de service et d'exploitation Modules d'extension
  • 7. 7 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Indications pour la commande Référence Code article Désignation Module d'entrées/ sorties… RMS705B-1 S55370-C100 … (de, fr, it, es, pt) RMS705B-2 S55370-C101 … (de, fr, nl, en) RMS705B-3 S55370-C102 … (da, fi, no, sv) RMS705B-4 S55370-C103 … (pl, cs, sk, hu, ru, bg) RMS705B-5 S55370-C104 … (ro, sl, sr, hr, el, tr) RMS705B-6 S55370-C105 … (zh) Dans votre commande, veuillez indiquer la désignation et la référence du produit, par ex: Module d'entrées/sorties RMS705B-1. Combinaisons d’appareils Le tableau énumère les appareils compatibles avec le RMS705B et les modules d'extension: Appareil Référence Fiche produit Sondes passives toutes les sondes avec élément de mesure LG-Ni1000, Pt1000 N1721...N1846 N1713 Sondes actives Toutes sondes avec - Tension d'alimentation 24 V~ - Sortie progressive 0...10 V- N1821, N1850...N1932 Thermostats QAF81..., QAF64..., QFA1000, QFA1001, QFM81…, QXA2000, QBM81... N1284, N1283, N1518, N1514, N1542, N1552 Potentiomètres passifs BSG21.1 N1991 Potentiomètres actifs BSG61 N1992 Appareils d'ambiance QAA25, QAA27 N1721 Organes de réglage Tous les servomoteurs à commande motorisée, hydraulique et magnétique avec - tension de fonctionnement 24 V~ - pour commande progressive avec 0...10 V- N4000...N4999 Variateurs de fréquence SED2… N5192 Transformateurs SEM62.1, SEM62.2 N5536 Documentation produit Type de documentation Référence Description de la gamme Synco™700 CE1S3110 Information produit, description détaillée de l'ensemble des fonctions CE1P3124 Instructions d'installation (G3151): RMB795, RMS705B, RMU7..B 74 319 0731 0 Fiche produit "Bus Konnex KNX" CE1N3127 Manuel technique "Communication via bus Konnex avec les appareils série Synco™700 et le régulateur terminal RXB" CE1P3127 Déclaration de conformité CE: Gamme de régulation CVC Synco 700 CE1T3110xx Déclaration concernant la protection de l'environnement CE1E3110de01
  • 8. 8 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Technique Associé à l'appareil de service RMZ790 ou RMZ791, l'appareil permet une configuration d'application libre. Ces fonctions sont décrites dans l'Information produit CE1P3124. Exécution L'appareil se compose de la partie électronique et du socle à bornes. Le socle comprend deux niveaux ainsi que des picots de liaison (électriques et mécaniques) pour un module d’extension. La partie électronique avec sa carte imprimée est embrochée sur le socle à bornes. l'appareil peut être monté sur rail oméga (EN 60 715-TH 35-7.5) ou directement sur une paroi. L'exploitation s'effectue avec un appareil de service et d'exploitation embroché ou à distance (cf. "Accessoires"). 3123Z05 1 2 3 4 5 6 7 8 5 109 11 11 1 Prise pour l' outil de service et d'exploitations (prise RJ45) 2 Couvercle amovible protégeant la prise pour l'appareil de service et d'exploitation 3 LED "Run" pour l'affichage de l'état de fonctionnement de l'appareil : Signification: LED allumée : Appareil sous tension, aucune erreur d'application ou de périphérique LED éteinte : pas de tension d'alimentation ou erreur d'application / dysfonctionnement de la périphérie 4 Touche " " avec LED (rouge) pour l'affichage d'un message de dérangement et sa confirmation; Signification : LED clignotante: message de dérangement, prêt pour l'acquittement LED allumée : message de dérangement encore présent mais pas encore déverrouillé. LED éteinte: absence de messages de dérangement Appuyer sur la touche: acquitter ou déverrouiller le défaut 5 Orifices de fixation pour l'appareil de service et d'exploitation embrochable RMZ790 6 Touche de programmation "Prog": Touche de commutation entre le mode normal et le mode adressage, en vue de l'adoption des adresses physiques des appareils (utilisable uniquement avec un outil) 7 Diode de programmation ("Prog") pour l'affichage du Mode normal (diode éteinte) ou du Mode d'adressage (diode allumée) pour l'adoption de l'adresse physique de l'appareil. 8 Elément de clipsage flexible pour le montage sur un rail oméga 9 Bride de fixation pour serre-câble (arrêtoir de câble) 10 Eléments de liaison (électriques et mécaniques) pour le module d'extension 11 Support pour couvre-bornes Eléments de commande, d'affichage et de raccordement Légende
  • 9. 9 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Indications : • L'alimentation du régulateur nécessite une tension de 24 V~ satisfaisant aux spécifications de très basse tension de sécurité et de protection (TBTS/TBTP). • Utiliser des transformateurs de sécurité à double isolation selon EN 60 742 ou EN 61 558-2-6 conçus pour fonctionner en régime permanent. • Fusibles, interrupteurs, câblages et mises à la terre doivent être conformes aux prescriptions locales en vigueur. • Eviter de poser parallèlement les lignes de sonde et les lignes d'alimentation secteur pour servomoteur, pompe, brûleur, etc. • 4 modules d'extension maximum peuvent être raccordés au RMS705B (combinaisons, voir "Fonctions"). • L'appareil et les modules sont conçus pour : − montage en armoire normalisée selon DIN 43 880 − montage mural sur un rail oméga monté (EN 50 022-35x7,5) − montage mural avec deux vis de fixation − montage en façade d'armoire • Le montage dans les endroits humides ou mouillés est à proscrire. Les conditions ambiantes admissibles doivent être respectées. • Si l'exploitation ne doit pas s'effectuer à l'intérieur de l'armoire électrique, il faut utiliser à la place de l'appareil de service et d'exploitation embrochable RMZ790 l'appareil de service et d'exploitation à distance RMZ791. • Avant de monter et d'installer l'appareil, mettre le système hors tension. • Ne jamais ôter la partie électronique du socle à bornes. • En cas d'utilisation de modules d'extension, monter ceux-ci à droite de l'appareil dans l'ordre adéquat, à savoir en fonction de la configuration interne. • Les modules d'extension ne sont ni câblés entre eux, ni avec l'appareil. la connexion électrique se crée automatiquement dès que les appareils sont embrochés. S'il est impossible de placer les modules d'extension l'un à côté de l'autre, relier le premier module déporté au dernier module qui le précède ou directement à l'appareil à l'aide du connecteur inter-modules RMZ780. La longueur de câble cumulée ne peut dépasser 10 m max. • Tous les raccordements pour la très basse tension de protection (sonde, bus de données) se trouvent en haut, ceux pour la tension secteur (servomoteurs, pompes) en bas de l'appareil. • Chaque borne de raccordement n'accepte qu'un seul fil ou câble plat. Le fil doit être dénudé sur une longueur de 7 à 8 mm pour la fixation dans la borne. Veuillez utiliser un tournevis taille 0 ou 1 pour rentrer le fil dans la borne à ressort ou pour l'en retirer. Les brides de fixation peuvent être utilisées comme serre-câbles. • Vous ne pouvez retirer l'appareil du système des modules interconnectés montés sur rail que si le module directement connecté à l'appareil a été retiré • Les instructions d'installation sont jointes à l’appareil. Ingénierie Montage et installation 3123Z04de Côté basse tension Côté tension secteur
  • 10. 10 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 • Le personnel formé par Siemens qui possède les privilèges d'accès correspondants peut à tout moment modifier la configuration et les paramètres de l'application configurée dans la centrale. Ces interventions se font soit localement avec l'appareil de service et d'exploitation RMZ790 ou RMZ791, ou avec l'outil de service en ligne ou hors connexion. • Pendant la mise en service, l'application est inhibée et les sorties sont dans un état de désactivation défini. aucun signal de process ou d'alarme n'est émis sur le bus • Une fois la configuration achevée, le régulateur redémarre automatiquement • Lorsque l’on quitte les pages de mise en service, les appareils périphériques raccordés aux entrées universelles sont automatiquement vérifiés et reconnus (y compris les modules d'extension). Si ultérieurement un élément de la périphérie est manquant, un message d'erreur est généré. • L'appareil de service et d'exploitation peut être retiré, raccordé et remis en place pendant le fonctionnement du régulateur. • Les adaptations nécessaires à la situation de l'installation doivent être consignées et déposées dans l'armoire électrique pour consultation. • La procédure de mise en service lors du premier démarrage est détaillée dans les Instructions d'installation Le module d'entrées/sorties RMS705B ne nécessite pas d'entretien (pas de changement de pile, pas de fusibles). Nettoyer le boîtier avec un chiffon sec. Le module d'entrées/sorties RMS705B ne peut pas être réparé sur place. Le module d'entrées/sorties RMS705B est soumis à la Directive Européenne 2002/96/CE (Directive Européenne n° 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) Cet appareil est à considérer comme un produit électronique ancienne génération, au sens de la directive européenne 2002/96/CE (DEEE), et ne doit pas être éliminé comme un déchet domestique. Il convient donc de le recycler selon les circuits prévus par les prescriptions nationales correspondantes. Respecter la législation locale en vigueur. Mise en service Entretien Réparation Recyclage
  • 11. 11 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Caractéristiques techniques Tension d'alimentation Très basse tension de protection (TBTP)/ de sécurité (TBTS) selon Spécifications du transformateur de sécurité externe (100 % ED, 320 VA max.) selon 24 V~ ±20 % HD 384 EN 60 742 / EN 61 558-2-6 Fréquence 50/60 Hz Consommation (sans modules) 12 VA Fusible de la ligne d'alimentation max. 10 A Réserve de marche de l'horloge 48 h typique, min. 12 h Nombre cf. “Références et désignations” Sondes passives actives LG-Ni1000, Pt1000 2x LG-Ni1000 (calcul de la moyenne), 0…1000 Ω, 0...10 V– Interrogation des contacts Tension Courant 15 V- 5 mA Exigences aux contacts de signalisation Couplage des signaux Types de contact Rigidité diélectrique par rapport au potentiel du secteur contact sec contact permanent 3750 V~ selon EN 60 730 Exigences pour les contacts à impulsions Couplage des signaux Types de contact Potentiomètre mécanique (contact Reed) fréquence d'impulsions maximale Durée d'impulsion min. Potentiomètre électronique fréquence d'impulsions maximale Durée d'impulsion min. Rigidité diélectrique par rapport au potentiel du secteur Lignes blindées conseillées contact sec à impulsions 25 Hz 20 ms (avec durée de rebondissement max. de 10 ms) 100 Hz 5 ms 3750 V~ selon EN 60 730 Résistance admissible contacts fermés contacts ouverts max 200 Ω min. 50 k Ω Nombre de sorties de positionnement et de commande cf. “Références et désignations” Tension de sortie 0...10 V– Courant de sortie ±1 mA Charge max. Court-circuit permanent Protection externe de la ligne d'alimentation Fusible à fusion lente Disjoncteur Caractéristique de réponse du disjoncteur max. 10 A max. 13 A B, C, D selon EN 60 898 Caractéristiques du contact de relais Tension de commutation Charge électrique (~) pour 250 V pour 19 V Courant d'enclenchement max. 250 V~ 19 V~ min. 4 A ohmique max. 3 A ind. (cos φ = 0,6) min. 5 mA min. 20 mA max. 10 A (1 s) Durée de vie des contacts pour 250 V~ pour 0,1 A ohmique pour 0,5 A ohmique pour 4 A ohmique Fact. réd. pour charge ind. (cos φ = 0,6) Valeurs indicatives 2 x 10 7 commutations 4 x 10 6 commutations (NO) 2 x 10 6 commutations (inverseur) 3 x 10 5 commutations (NO) 1 x 10 5 commutations (inverseur) 0,85 Alimentation (G, G0) Caractéristiques de fonctionnement Entrées universelles Entrées de mesure (X...) Entrées de signalisation (X...) Sorties Sorties de positionnement Y... Sorties de commande 230 V~ (Q1x...Q7x)
  • 12. 12 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Rigidité diélectrique entre contact de relais et électronique du système (isolation renforcée) entre contact de relais voisins (isolation standard) Q1⇔Q2; Q3⇔Q4; Q6⇔Q7 entre groupes de relais (isolation renforcée) (Q1, Q2) ⇔ (Q3, Q4) ⇔ (Q6, Q7) 3750 V~ selon EN 60 730-1 1250 V~ selon la norme EN 60 730-1 3750 V~ selon EN 60 730-1 Tension 24 V~ Courant 4 A max. Bus Konnex Type d'interface Coefficient de charge du bus Alimentation décentralisée du bus, déconnectable Coupures brèves de l'alimentation selon EN 50 090-2-2 Konnex-TP1 2,5 25 mA 100 ms avec un module d'extension Bus d'extension Spécification du connecteur nombre de cycles de connexion/déconnexion 4 contacts TBTS/TBTP 10 max. Prise pour outil de service Connecteur RJ45 Pour signaux de mesure et de positionnement passifs Nature du signal LG-Ni 1000 Pt 1000 0…1000 Ω scrutation des contacts (contact de signalisation et à impulsion) (les erreurs de mesure peuvent être corrigées dans le menu "Réglages /Entrées") max. 300 m max. 300 m max. 300 m max. 300 m Pour signaux de mesure et de commande 0 ... 10 V– cf. fiche technique de l'émetteur du signal Pour Bus Konnex Type de câble 700 m maximum 2 fils sans blindage, torsadés par paires pour sorties de commande (Q1x...Q7x) max. 300 m Bornes de raccordement Pour fil (métallique) Pour cordon sans embout Pour cordon avec embout Bornes à ressort Ø 0,6 mm ... 2,5 mm 2 0,25 ... 2,5 mm 2 0,25 ... 1,5 mm 2 Prise pour bus Konnex Raccordements non permutables Protection mécanique selon CEI 60 529 IP 20 (installé dans une armoire) Classe d'isolement selon EN 60 730 L'appareil convient pour une utilisation avec équipement de la classe d'isolement II Fonctionnement selon Conditions climatiques Température (boîtier avec électronique) Humidité Conditions mécaniques CEI 60-721-3-3 classe 3K5 0...50 °C 5...95 % h. r.. (sans condensation) classe 3M2 Transport selon Conditions climatiques Température Humidité Conditions mécaniques CEI 60-721-3-2 classe 2K3 −25...+70 °C <95 % h. r. classe 2M2 Mode de fonctionnement Type 1B Degré d'encrassement environnement 2 Classe de logiciel A Surtension de référence 4000 V Température pour l'essai Brinell sur le boîtier 125 °C Embase Polycarbonate, RAL 7035 (gris clair) Bloc régulation Polycarbonate, RAL 7035 (gris clair) Emballage carton ondulé Alimentation d'appareils externes (G1) Interfaces Longueurs de ligne admissibles Raccordement électrique Données de protection Conditions d'environnement Classification selon EN 60 730 Matières et teintes
  • 13. 13 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Sécurité des produits Dispositifs de commande électrique automatiques à usage domestique et analogue Règles particulières pour les régulateurs d'énergie EN 60 730-1 EN 60 730-2-11 Compatibilité électromagnétique Utilisation dans secteur industriel et résidentiel Immunité Emission Systèmes électroniques pour les foyers domestiques et les bâtiments (HBES) EN 60730-1 EN 60730-1 EN 50 090-2-2 Conformité selon directive CEM Directive relative à la basse tension 2004/108/CE 2006/95/CE Conformité selon Australian EMC Framework Radio Interference Emission Standard Radio communication act 1992 AS/NZS 3548 Respect de l'environnement La déclaration environnementale CE1E3110de01 précise les caractéristiques du produit liées au respect de l'environnement (conformité à la directive RoHS, composition des matériaux, emballage, bénéfice pour l'environnement, mise au rebut). ISO 14001 (environnement) ISO 9001 (qualité) SN 36350 (produits respectueux de l'environnement) 2002/95/CE (RoHS) Sans emballage 0,49 kg Schéma des connexions X2 X3 X4 X5 X6 Q33 Q63 Q34 Q64 X1 Y1 Y2 Q12 Q14 Q11 Q23 Q24 Q73 Q74Y3 Y4 X7 X8 Q42 Q44 Q41 G, G0 Tension d'alimentation 24 V~ G1 Tension de sortie 24 V~ pour l'alimentation d'appareils actifs externes M Zéro de mesure pour entrée de signal G0 Zéro du système pour sortie de signal X1...X8 Entrées universelles pour LG-Ni 1000, 2x LG-Ni 1000 (calcul de moyenne), Pt1000, 0…1000 Ω, 0...10 V-, impulsions, scrutation de contacts (sans potentiel) Y1...Y4 Sorties de commande ou de signalisation analogiques 0...10 V- Q1x/Q4x Sorties à relais libres de potentiel (inverseurs) pour 24...230 V~ Q2x/3x/6x/7x Sorties à relais libres de potentiel (Normalement Ouvert) pour 24...230 V~ CE+ ligne de bus Konnex, positive CE− ligne de bus Konnex, négative Chaque borne de raccordement n'accepte qu'un seul fil ou câble plat. Des bornes doubles sont liées électriquement en interne. Normes et conformités Poids Schéma des connexions Légende Indications :
  • 14. 14 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Exemples : Schéma électrique 1 : Circuit de mesure avec sonde passive G B M G G0 X... M MX... MX... G0 B1 N1 3123A02 AC24V Schéma des connexions 2: Circuit de mesure avec sonde et potentiomètre de consigne actifs G out G G0 MG1 X... G0 R2 N1 3123A11 AC24V (3) GNGL (2)(1) X... M G1 B3B M G in (4) Schéma électrique 3 : Circuit de mesure avec générateur d'impulsions R1 N1 AC24V Recommandation : Utiliser des câbles blindés Schéma 4: Utilisation multiple des sondes (B1, N2), Changement externe de régime (S6) G G0 AC24V 3123A12 G G0 N1 G0G1 Y1 X... M MX... B1 S6 G G0 X... N2 B M M Schéma 5: Pour la commande d'un moteur à deux vitesses (ventilateur) G G0 AC24V 3123A13 G G0 N1 G0G1 Y1 X... M MX... B1 M1 B M Q12 Q14 Q11 Q23 Q24 AC 24...230 V 2 N1 RMS705B N2 Régulateur universel RLU210 B1 Sonde de gaine QAM21.20… B3 Sonde de gaine QAM2161.040 R1 Générateur d'impulsions Reed R2 Potentiomètre de consigne BSG61 S6 Commutateur manuel de régime C/F M1 Ventilateur 2 vitesses Pour la configuration interne du RMS705B, veuillez consulter le manuel technique CE1P3124. Schémas de raccordement Raccordement côté mesure Raccordement côté commande et surveillance Légende des schémas 1 à 5 Remarque
  • 15. 15 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 Encombrements 80 18 5 5 390 45 353 ø5,2 2 44 RMZ790 EN 60 715-TH 35-7.5 173 3 66,4 == = = 153 3123M01 ø10,5 Dimensions en mm
  • 16. 16 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010 © 2010 Siemens Schweiz AG Sous réserve de modifications
