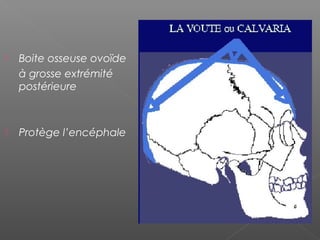

 Boite osseuse ovoïde
à grosse extrémité
postérieure
 Protège l’encéphale

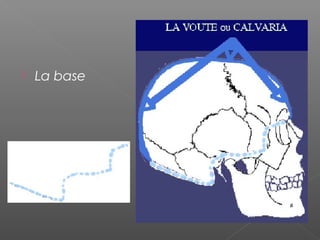

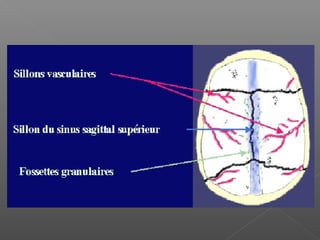

 La base

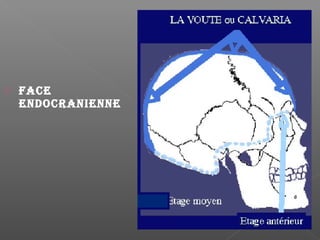

 FACE
ENDOCRANIENNE

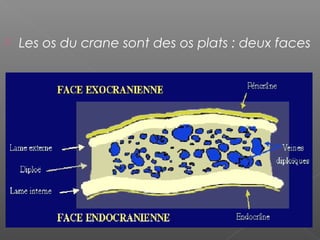

 Les os du crane sont des os plats : deux faces

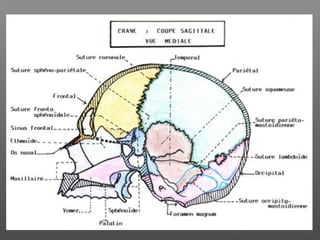

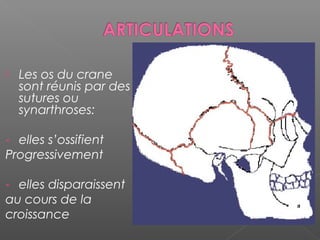

 Les os du crane
sont réunis par des
sutures ou
synarthroses:
- elles s’ossifient
Progressivement
- elles disparaissent
au cours de la
croissance

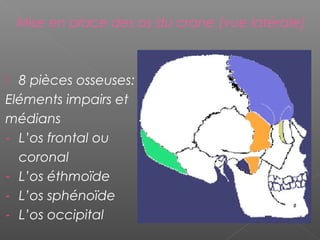

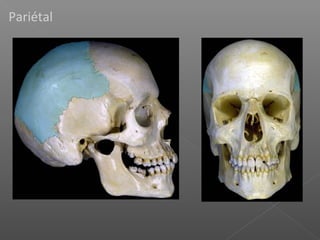

Mise en place des os du crane (vue latérale)
 8 pièces osseuses:
Eléments impairs et
médians
- L’os frontal ou
coronal
- L’os éthmoïde
- L’os sphénoïde
- L’os occipital

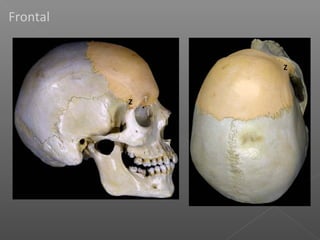

Frontal
TZ
Z
Frontal
Z
ZZ

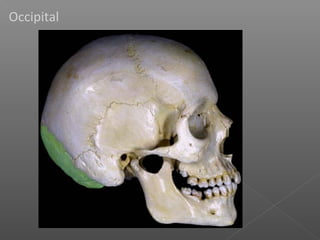

Occipital
Pariétal
Pariétal

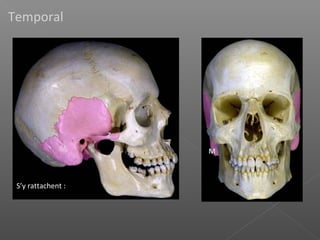

Temporal
S’y rattachent :
M
Z
M
Sphénoïde

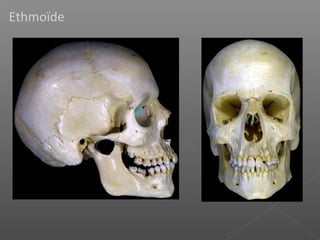

Ethmoïde
-L’os frontal ou
Coronal
-L’os éthmoïde
-L’os sphénoïde
-L’os occipital

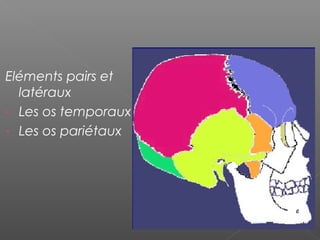

Eléments pairs et
latéraux
- Les os temporaux
- Les os pariétaux

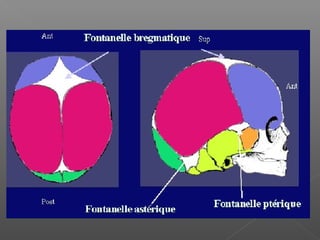

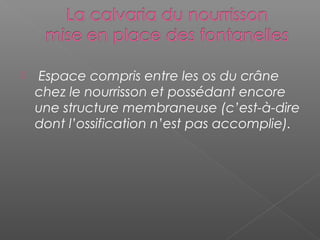

  Espace compris entre les os du crâne
chez le nourrisson et possédant encore
une structure membraneuse (c’est-à-dire
dont l’ossification n’est pas accomplie).

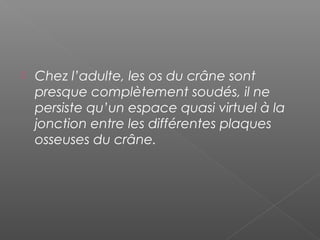

 Chez l’adulte, les os du crâne sont
presque complètement soudés, il ne
persiste qu’un espace quasi virtuel à la
jonction entre les différentes plaques
osseuses du crâne.

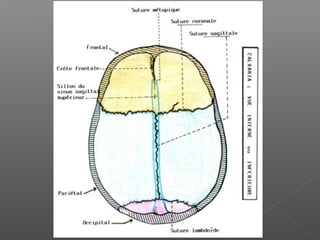

 Les sutures
(vue endocrânienne)

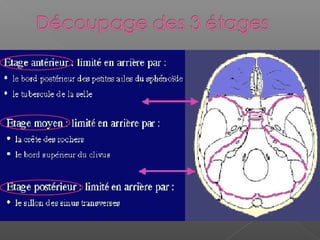

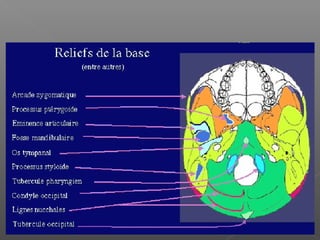

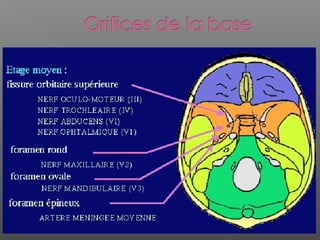

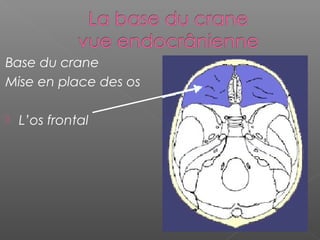

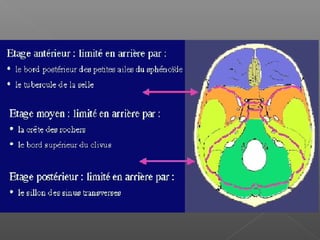

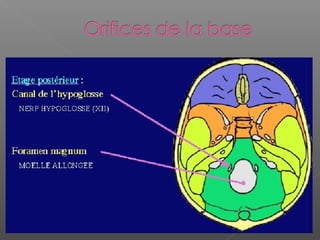

Base du crane
Mise en place des os
 L’os frontal

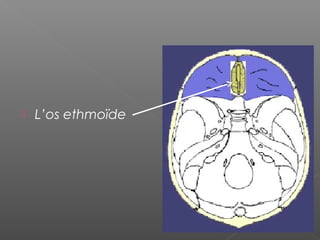

 L’os ethmoïde

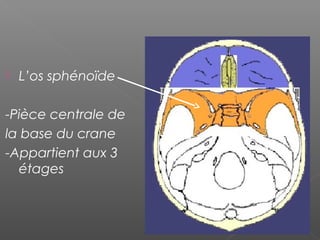

 L’os sphénoïde
-Pièce centrale de
la base du crane
-Appartient aux 3
étages

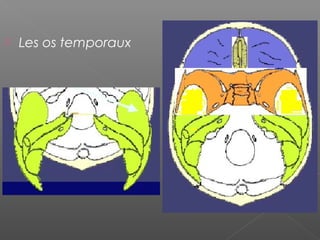

 Les os temporaux

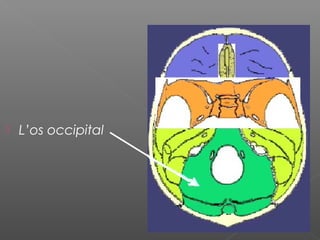

 L’os occipital

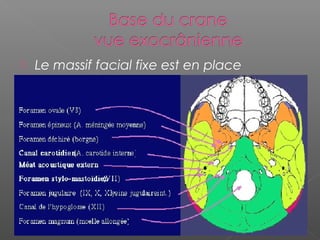

 Le massif facial fixe est en place

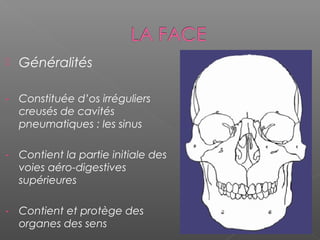

 Généralités
- Constituée d’os irréguliers
creusés de cavités
pneumatiques : les sinus
- Contient la partie initiale des
voies aéro-digestives
supérieures
- Contient et protège des
organes des sens

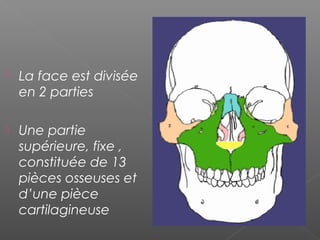

 La face est divisée
en 2 parties
 Une partie
supérieure, fixe ,
constituée de 13
pièces osseuses et
d’une pièce
cartilagineuse

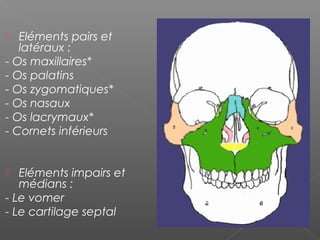

 Eléments pairs et
latéraux :
- Os maxillaires*
- Os palatins
- Os zygomatiques*
- Os nasaux
- Os lacrymaux*
- Cornets inférieurs
 Eléments impairs et
médians :
- Le vomer
- Le cartilage septal

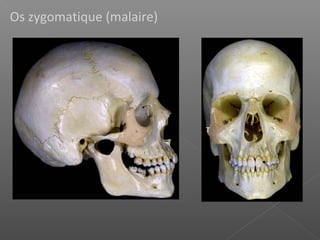

Os zygomatique (malaire)
F F
T
T
Le maxillaire
C
F
A
F
C
A
Unguis (Os Lacrymal)

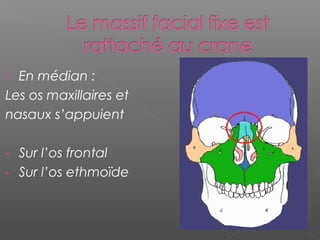

 En médian :
Les os maxillaires et
nasaux s’appuient
- Sur l’os frontal
- Sur l’os ethmoïde

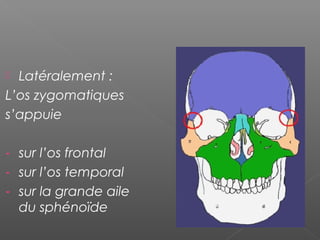

 Latéralement :
L’os zygomatiques
s’appuie
- sur l’os frontal
- sur l’os temporal
- sur la grande aile
du sphénoïde

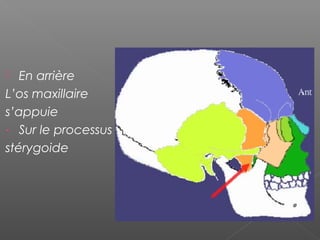

 En arrière
L’os maxillaire
s’appuie
- Sur le processus
stérygoide

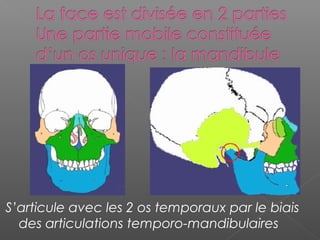

S’articule avec les 2 os temporaux par le biais
des articulations temporo-mandibulaires

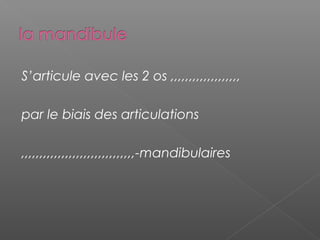

S’articule avec les 2 os ,,,,,,,,,,,,,,,,,,,
par le biais des articulations
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,-mandibulaires

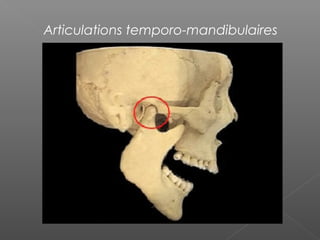

Articulations temporo-mandibulaires

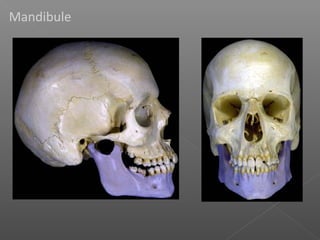

Mandibule
Les os propres du nez
F
F F

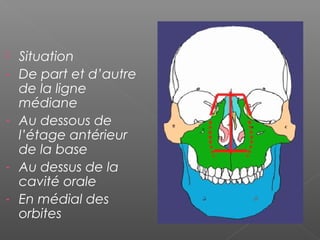

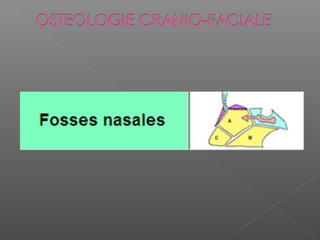

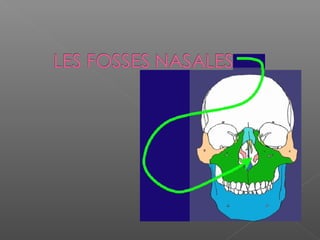

 Situation
- De part et d’autre
de la ligne
médiane
- Au dessous de
l’étage antérieur
de la base
- Au dessus de la
cavité orale
- En médial des
orbites

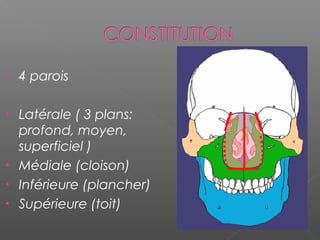

 4 parois
• Latérale ( 3 plans:
profond, moyen,
superficiel )
• Médiale (cloison)
• Inférieure (plancher)
• Supérieure (toit)
Normal Nasal Endoscopy.mp4

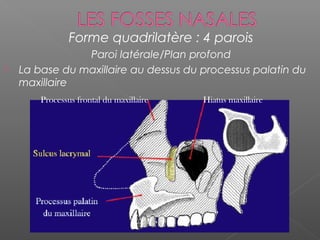

Forme quadrilatère : 4 parois
Paroi latérale/Plan profond
 La base du maxillaire au dessus du processus palatin du
maxillaire
Processus frontal du maxillaire Hiatus maxillaire
Forme quadrilatère : 4 parois
Paroi latérale / Plan profond
 La face médiale de l’aile médiale du processus
ptérygoïde
Sinus sphénoïdal Selle turcique
ptérygo-maxillaire
Forme quadrilatère : 4 parois
Paroi latérale / Plan moyen
 La lame verticale du palatin

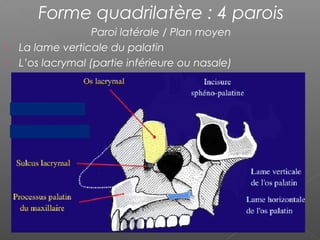

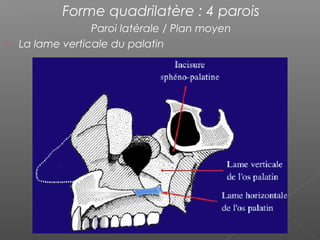

Forme quadrilatère : 4 parois
Paroi latérale / Plan moyen
 La lame verticale du palatin
 L’os lacrymal (partie inférieure ou nasale)

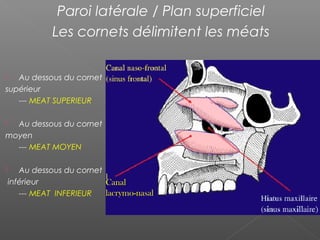

Paroi latérale / Plan superficiel
Les cornets délimitent les méats
 Au dessous du cornet
supérieur
--- MEAT SUPERIEUR
 Au dessous du cornet
moyen
--- MEAT MOYEN
 Au dessous du cornet
inférieur
--- MEAT INFERIEUR
Canal
lacrymo-nasal

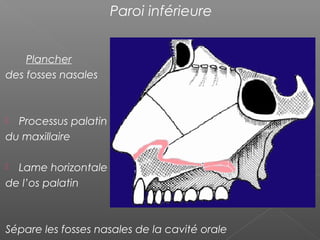

Paroi inférieure
Plancher
des fosses nasales
 Processus palatin
du maxillaire
 Lame horizontale
de l’os palatin
Sépare les fosses nasales de la cavité orale

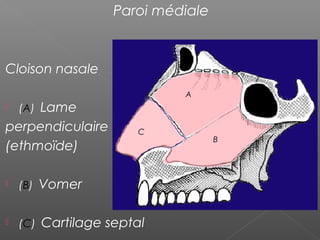

Paroi médiale
Cloison nasale
 (A) Lame
perpendiculaire
(ethmoïde)
 (B) Vomer
 (C) Cartilage septal
A
B
C

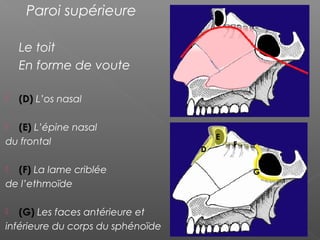

Paroi supérieure
Le toit
En forme de voute
 (D) L’os nasal
 (E) L’épine nasal
du frontal
 (F) La lame criblée
de l’ethmoïde
 (G) Les faces antérieure et
inférieure du corps du sphénoïde
D
E
F
G

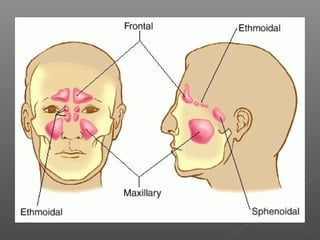

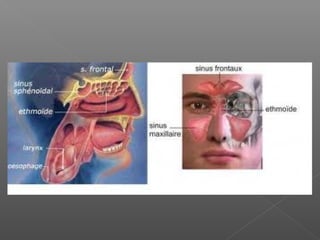

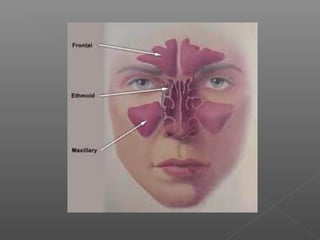

Les sinus constituent un ensemble
de cavités pneumatiques dérivées des fosses
nasales.
Les fosses nasales sont creusées à la
périphérie des cavités orbitaires.
Les sinus sont tous
en communication avec les fosses nasales.
Ils réchauffent l' air inspiré.
Sinusitis.flv

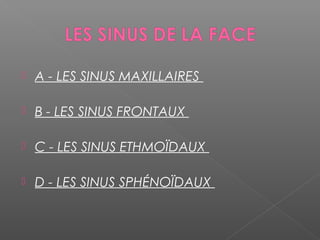

 A - LES SINUS MAXILLAIRES
 B - LES SINUS FRONTAUX

 C - LES SINUS ETHMOÏDAUX
 D - LES SINUS SPHÉNOÏDAUX

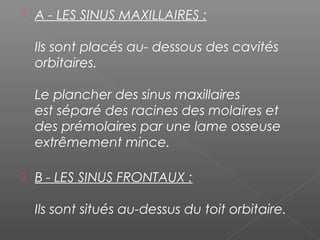

 A - LES SINUS MAXILLAIRES :
Ils sont placés au- dessous des cavités
orbitaires.
Le plancher des sinus maxillaires
est séparé des racines des molaires et
des prémolaires par une lame osseuse
extrêmement mince.
 B - LES SINUS FRONTAUX :
Ils sont situés au-dessus du toit orbitaire.

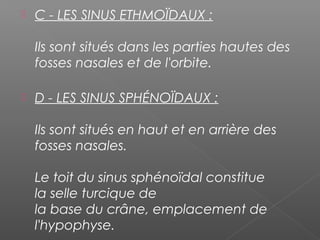

 C - LES SINUS ETHMOÏDAUX :
Ils sont situés dans les parties hautes des
fosses nasales et de l'orbite.
 D - LES SINUS SPHÉNOÏDAUX :
Ils sont situés en haut et en arrière des
fosses nasales.
Le toit du sinus sphénoïdal constitue
la selle turcique de
la base du crâne, emplacement de
l'hypophyse.

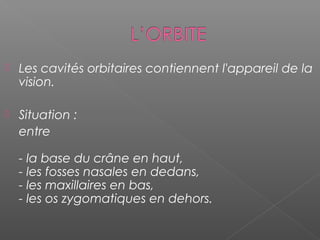

 Les cavités orbitaires contiennent l'appareil de la
vision.
 Situation :
entre

- la base du crâne en haut,
- les fosses nasales en dedans,
- les maxillaires en bas,
- les os zygomatiques en dehors.
 L'orbite est une pyramide quadrangulaire
à base antérieure et à sommet postérieur.
 Son grand axe est oblique en arrière
et en dedans.
 La base constitue le cadre orbitaire,
le sommet est appelé apex orbitaire.
OEIL.mp4

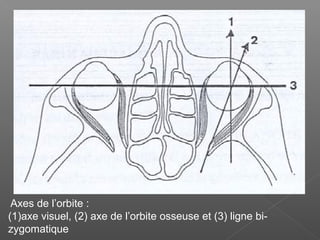

Axes de l’orbite :
(1)axe visuel, (2) axe de l’orbite osseuse et (3) ligne bi-
zygomatique

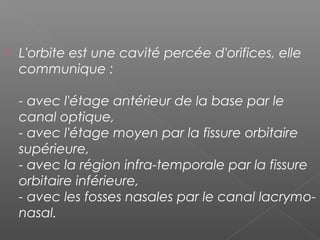

 L'orbite est une cavité percée d'orifices, elle
communique :

- avec l'étage antérieur de la base par le
canal optique,
- avec l'étage moyen par la fissure orbitaire
supérieure,
- avec la région infra-temporale par la fissure
orbitaire inférieure,
- avec les fosses nasales par le canal lacrymo-
nasal.

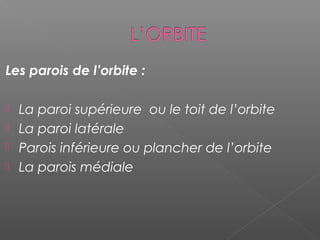

Les parois de l’orbite :
 La paroi supérieure  ou le toit de l’orbite

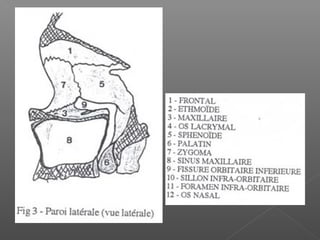

 La paroi latérale
 Parois inférieure ou plancher de l’orbite
 La parois médiale

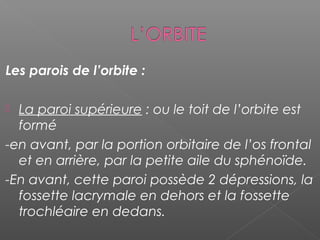

Les parois de l’orbite :

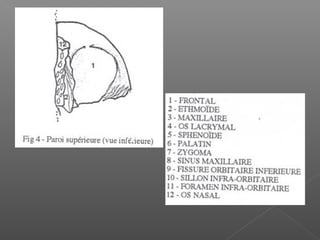

 La paroi supérieure : ou le toit de l’orbite est
formé
-en avant, par la portion orbitaire de l’os frontal
et en arrière, par la petite aile du sphénoïde.
-En avant, cette paroi possède 2 dépressions, la
fossette lacrymale en dehors et la fossette
trochléaire en dedans.

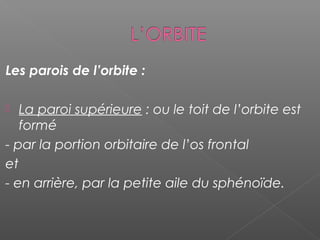

Les parois de l’orbite :
 La paroi supérieure : ou le toit de l’orbite est
formé
- par la portion orbitaire de l’os frontal
et
- en arrière, par la petite aile du sphénoïde.

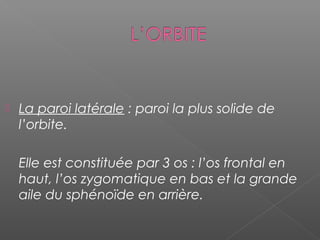

 La paroi latérale : paroi la plus solide de
l’orbite.
Elle est constituée par 3 os : l’os frontal en
haut, l’os zygomatique en bas et la grande
aile du sphénoïde en arrière.

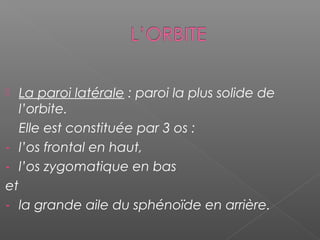

 La paroi latérale : paroi la plus solide de
l’orbite.
Elle est constituée par 3 os :
- l’os frontal en haut,
- l’os zygomatique en bas
et
- la grande aile du sphénoïde en arrière.

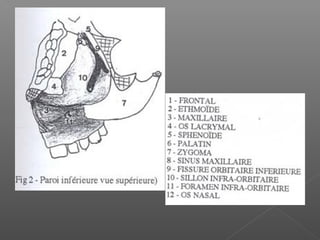

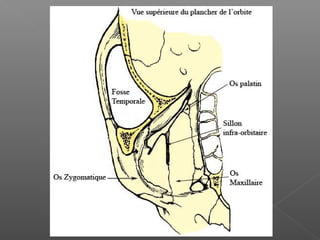

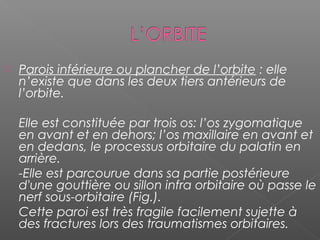

 Parois inférieure ou plancher de l’orbite : elle
n’existe que dans les deux tiers antérieurs de
l’orbite.
Elle est constituée par trois os: l’os zygomatique
en avant et en dehors; l’os maxillaire en avant et
en dedans, le processus orbitaire du palatin en
arrière.
-Elle est parcourue dans sa partie postérieure
d'une gouttière ou sillon infra orbitaire où passe le
nerf sous-orbitaire (Fig.).
Cette paroi est très fragile facilement sujette à
des fractures lors des traumatismes orbitaires.

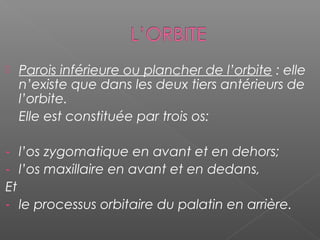

 Parois inférieure ou plancher de l’orbite : elle
n’existe que dans les deux tiers antérieurs de
l’orbite.
Elle est constituée par trois os:
- l’os zygomatique en avant et en dehors;
- l’os maxillaire en avant et en dedans,
Et
- le processus orbitaire du palatin en arrière.

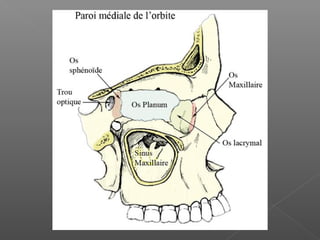

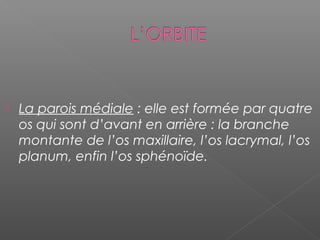

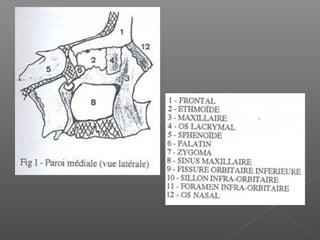

 La parois médiale : elle est formée par quatre
os qui sont d’avant en arrière : la branche
montante de l’os maxillaire, l’os lacrymal, l’os
planum, enfin l’os sphénoïde.

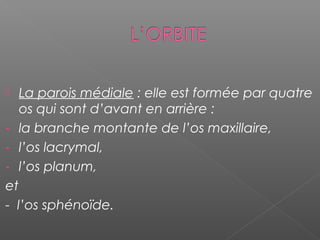

 La parois médiale : elle est formée par quatre
os qui sont d’avant en arrière :
- la branche montante de l’os maxillaire,
- l’os lacrymal,
- l’os planum,
et
- l’os sphénoïde.
 os frontal
 os sphénoïde
 os maxillaire
 os zygomatique
 os palatin
 labyrinthe ethmoïdal
 os lacrymal

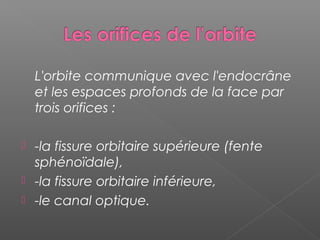

L'orbite communique avec l'endocrâne
et les espaces profonds de la face par
trois orifices :
 -la fissure orbitaire supérieure (fente
sphénoïdale),
 -la fissure orbitaire inférieure,
 -le canal optique.

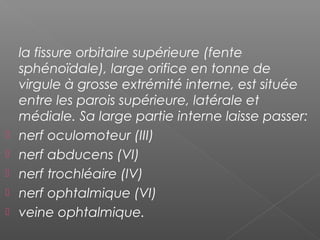

la fissure orbitaire supérieure (fente
sphénoïdale), large orifice en tonne de
virgule à grosse extrémité interne, est située
entre les parois supérieure, latérale et
médiale. Sa large partie interne laisse passer:
 nerf oculomoteur (III)
 nerf abducens (VI)
 nerf trochléaire (IV)
 nerf ophtalmique (VI)
 veine ophtalmique.

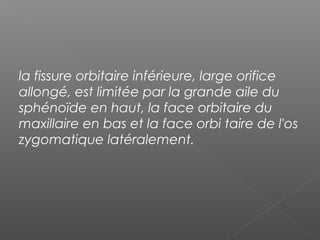

la fissure orbitaire inférieure, large orifice
allongé, est limitée par la grande aile du
sphénoïde en haut, la face orbitaire du
maxillaire en bas et la face orbi taire de l'os
zygomatique latéralement.

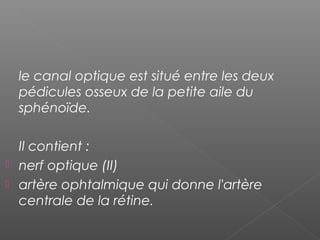

le canal optique est situé entre les deux
pédicules osseux de la petite aile du
sphénoïde.
Il contient :
 nerf optique (II)
 artère ophtalmique qui donne l'artère
centrale de la rétine.
Osteologie cranio faciale
Osteologie cranio faciale
Osteologie cranio faciale
Osteologie cranio faciale

Contenu connexe

Tendances

L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC
ChouroukOmari

Les analyses complémentaires en odf
Les analyses complémentaires en odfLes analyses complémentaires en odf
Les analyses complémentaires en odf
Abdeldjalil Gadra

Oreille
OreilleOreille
Oreille
Mehdi Razzok

Cours développement de l'organe dentaire
Cours développement de l'organe dentaireCours développement de l'organe dentaire
Cours développement de l'organe dentaire
ssuser402aa2

Croissance cranio faciale
Croissance cranio facialeCroissance cranio faciale
Croissance cranio faciale
Abdeldjalil Gadra

Thérapeutiques dentinaires
Thérapeutiques dentinairesThérapeutiques dentinaires
Thérapeutiques dentinaires
Abdeldjalil Gadra

Communication bucco sinusienne
Communication bucco sinusienneCommunication bucco sinusienne
Communication bucco sinusienne
mohammed sadek

Ostéologie du membre supérieur(1).pdf
Ostéologie du membre supérieur(1).pdfOstéologie du membre supérieur(1).pdf
Ostéologie du membre supérieur(1).pdf
HadirNajai

Amélogénèse dr haddadi
Amélogénèse  dr haddadiAmélogénèse  dr haddadi
Amélogénèse dr haddadiZakaria Haroun

Innervation et-vascularisation-de-lorgane-dentaire
Innervation et-vascularisation-de-lorgane-dentaireInnervation et-vascularisation-de-lorgane-dentaire
Innervation et-vascularisation-de-lorgane-dentaireZakaria Haroun

1 p.o.p.
1  p.o.p.1  p.o.p.
Montage des dents en prothèse adjointe partiel
Montage des dents en prothèse adjointe partielMontage des dents en prothèse adjointe partiel
Montage des dents en prothèse adjointe partiel
Abdeldjalil Gadra

Implants en otologie
Implants en otologieImplants en otologie
Implants en otologie
Samir Houalef

Le système nerveux an ah
Le système nerveux an ah Le système nerveux an ah
Le système nerveux an ah
Eya Nasraoui

Cochlée et voies cochléaires
Cochlée et voies cochléaires Cochlée et voies cochléaires
Cochlée et voies cochléaires
Abdelhak Messalti

La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]
Abdeldjalil Gadra


Tendances (20)

L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC L'occlusion en prothèse totale amovible : POP-DVO-RC
L'occlusion en prothèse totale amovible : POP-DVO-RC

Les analyses complémentaires en odf
Les analyses complémentaires en odfLes analyses complémentaires en odf
Les analyses complémentaires en odf

Oreille
OreilleOreille
Oreille

Cours développement de l'organe dentaire
Cours développement de l'organe dentaireCours développement de l'organe dentaire
Cours développement de l'organe dentaire

Croissance cranio faciale
Croissance cranio facialeCroissance cranio faciale
Croissance cranio faciale

Thérapeutiques dentinaires
Thérapeutiques dentinairesThérapeutiques dentinaires
Thérapeutiques dentinaires

Les empreintes en PPMA
Les empreintes en PPMA Les empreintes en PPMA
Les empreintes en PPMA

Anatomie du maxillaire
Anatomie du maxillaireAnatomie du maxillaire
Anatomie du maxillaire

Communication bucco sinusienne
Communication bucco sinusienneCommunication bucco sinusienne
Communication bucco sinusienne

Ostéologie du membre supérieur(1).pdf
Ostéologie du membre supérieur(1).pdfOstéologie du membre supérieur(1).pdf
Ostéologie du membre supérieur(1).pdf

Amélogénèse dr haddadi
Amélogénèse  dr haddadiAmélogénèse  dr haddadi
Amélogénèse dr haddadi

Innervation et-vascularisation-de-lorgane-dentaire
Innervation et-vascularisation-de-lorgane-dentaireInnervation et-vascularisation-de-lorgane-dentaire
Innervation et-vascularisation-de-lorgane-dentaire

Le milieu buccal
Le milieu buccalLe milieu buccal
Le milieu buccal

1 p.o.p.
1  p.o.p.1  p.o.p.
1 p.o.p.

Montage des dents en prothèse adjointe partiel
Montage des dents en prothèse adjointe partielMontage des dents en prothèse adjointe partiel
Montage des dents en prothèse adjointe partiel

Les empreintes en ppma
Les empreintes en ppmaLes empreintes en ppma
Les empreintes en ppma

Implants en otologie
Implants en otologieImplants en otologie
Implants en otologie

Le système nerveux an ah
Le système nerveux an ah Le système nerveux an ah
Le système nerveux an ah

Cochlée et voies cochléaires
Cochlée et voies cochléaires Cochlée et voies cochléaires
Cochlée et voies cochléaires

La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]La couronne à tenon radiculaire type richmond [enregistrement automatique]
La couronne à tenon radiculaire type richmond [enregistrement automatique]


Similaire à Osteologie cranio faciale

Anatomie et physiologie de l edente partiel
Anatomie et physiologie de l edente partielAnatomie et physiologie de l edente partiel
Anatomie et physiologie de l edente partiel
Abdeldjalil Gadra

Physiologie de l’édenté partiel
Physiologie de l’édenté partielPhysiologie de l’édenté partiel
Physiologie de l’édenté partiel
Abdeldjalil Gadra

L'appareil locomoteur ah
L'appareil locomoteur ahL'appareil locomoteur ah
L'appareil locomoteur ah
Eya Nasraoui

anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf
anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdfanato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf
anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf
AbdelmomanBoughedada1

25IDcNMR88LIYiQA101.pptx anatomie du genou
25IDcNMR88LIYiQA101.pptx anatomie du genou25IDcNMR88LIYiQA101.pptx anatomie du genou
25IDcNMR88LIYiQA101.pptx anatomie du genou
islambouchiba9

anatomie de la Mastoïde
anatomie de la Mastoïde anatomie de la Mastoïde
anatomie de la Mastoïde
AchrefBmjh

Cartilages et membranes du larynx
Cartilages et membranes du larynxCartilages et membranes du larynx
Cartilages et membranes du larynx
Abdoulaye DJIBO

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf
RimYoussef3

_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf
_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf
_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf
RayanRayan27

Anatomie du thorax power point
Anatomie du thorax power pointAnatomie du thorax power point
Anatomie du thorax power point
Rachid Marouf

Atm
AtmAtm
Articulation temporo-mandibulaire
Articulation temporo-mandibulaireArticulation temporo-mandibulaire
Articulation temporo-mandibulaire
Stéphane COENDOZ

Généralites sur l osteologie2012
Généralites sur l osteologie2012Généralites sur l osteologie2012
Généralites sur l osteologie2012killua zoldyck

l’articulation coxo-fémorale 2022 kheroua .pdf
l’articulation coxo-fémorale 2022 kheroua .pdfl’articulation coxo-fémorale 2022 kheroua .pdf
l’articulation coxo-fémorale 2022 kheroua .pdf
houmed Ali Rouffa

Syndrome pariétal imagerie de la paroi thoracique
Syndrome pariétal   imagerie de la paroi thoraciqueSyndrome pariétal   imagerie de la paroi thoracique
Syndrome pariétal imagerie de la paroi thoracique
imma-dr

anatomie poule ostéologie résume en français .pdf
anatomie poule ostéologie résume en français  .pdfanatomie poule ostéologie résume en français  .pdf
anatomie poule ostéologie résume en français .pdf
houssambechenoune

1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf
1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf
1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf
SamDj5

Le syndrome frontal
Le syndrome frontalLe syndrome frontal
Le syndrome frontal
saddek khellaf

Articulation du genou
Articulation du genouArticulation du genou
Articulation du genou
mesomenia Adr


Similaire à Osteologie cranio faciale (20)

Anatomie et physiologie de l edente partiel
Anatomie et physiologie de l edente partielAnatomie et physiologie de l edente partiel
Anatomie et physiologie de l edente partiel

Physiologie de l’édenté partiel
Physiologie de l’édenté partielPhysiologie de l’édenté partiel
Physiologie de l’édenté partiel

L'appareil locomoteur ah
L'appareil locomoteur ahL'appareil locomoteur ah
L'appareil locomoteur ah

anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf
anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdfanato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf
anato2an31-dedgfzdrtrsgerzzzzzzzzzeeee.pdf

25IDcNMR88LIYiQA101.pptx anatomie du genou
25IDcNMR88LIYiQA101.pptx anatomie du genou25IDcNMR88LIYiQA101.pptx anatomie du genou
25IDcNMR88LIYiQA101.pptx anatomie du genou

anatomie de la Mastoïde
anatomie de la Mastoïde anatomie de la Mastoïde
anatomie de la Mastoïde

Cartilages et membranes du larynx
Cartilages et membranes du larynxCartilages et membranes du larynx
Cartilages et membranes du larynx

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf

_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf
_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf
_Fosses Nasales & Cornet Inferieur & Os Zygomatique.pptx.pdf

Anatomie du thorax power point
Anatomie du thorax power pointAnatomie du thorax power point
Anatomie du thorax power point

Atm
AtmAtm
Atm

Articulation temporo-mandibulaire
Articulation temporo-mandibulaireArticulation temporo-mandibulaire
Articulation temporo-mandibulaire

Généralites sur l osteologie2012
Généralites sur l osteologie2012Généralites sur l osteologie2012
Généralites sur l osteologie2012

l’articulation coxo-fémorale 2022 kheroua .pdf
l’articulation coxo-fémorale 2022 kheroua .pdfl’articulation coxo-fémorale 2022 kheroua .pdf
l’articulation coxo-fémorale 2022 kheroua .pdf

Syndrome pariétal imagerie de la paroi thoracique
Syndrome pariétal   imagerie de la paroi thoraciqueSyndrome pariétal   imagerie de la paroi thoracique
Syndrome pariétal imagerie de la paroi thoracique

anatomie poule ostéologie résume en français .pdf
anatomie poule ostéologie résume en français  .pdfanatomie poule ostéologie résume en français  .pdf
anatomie poule ostéologie résume en français .pdf

1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf
1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf
1- Dr. Derradji - Anatomie Fonctionnelle du SNC.pdf

Paroi abd
Paroi abdParoi abd
Paroi abd

Le syndrome frontal
Le syndrome frontalLe syndrome frontal
Le syndrome frontal

Articulation du genou
Articulation du genouArticulation du genou
Articulation du genou


Plus de Eya Nasraoui

L'appareil digestif 2 organes annexes
L'appareil digestif 2   organes annexesL'appareil digestif 2   organes annexes
L'appareil digestif 2 organes annexes
Eya Nasraoui

L'appareil reproducteur
L'appareil reproducteurL'appareil reproducteur
L'appareil reproducteur
Eya Nasraoui

L’appareil digestif 1
L’appareil digestif 1L’appareil digestif 1
L’appareil digestif 1
Eya Nasraoui

Le système circulatoire ah
Le système circulatoire ahLe système circulatoire ah
Le système circulatoire ah
Eya Nasraoui

Le syst. circ. initiation ah
Le syst. circ. initiation ahLe syst. circ. initiation ah
Le syst. circ. initiation ah
Eya Nasraoui

L’appareil respiratoire ah
L’appareil respiratoire ahL’appareil respiratoire ah
L’appareil respiratoire ah
Eya Nasraoui


Plus de Eya Nasraoui (6)

L'appareil digestif 2 organes annexes
L'appareil digestif 2   organes annexesL'appareil digestif 2   organes annexes
L'appareil digestif 2 organes annexes

L'appareil reproducteur
L'appareil reproducteurL'appareil reproducteur
L'appareil reproducteur

L’appareil digestif 1
L’appareil digestif 1L’appareil digestif 1
L’appareil digestif 1

Le système circulatoire ah
Le système circulatoire ahLe système circulatoire ah
Le système circulatoire ah

Le syst. circ. initiation ah
Le syst. circ. initiation ahLe syst. circ. initiation ah
Le syst. circ. initiation ah

L’appareil respiratoire ah
L’appareil respiratoire ahL’appareil respiratoire ah
L’appareil respiratoire ah


Osteologie cranio faciale

  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.  Boite osseuse ovoïde à grosse extrémité postérieure  Protège l’encéphale
  • 12.  Les os du crane sont des os plats : deux faces
  • 13.  Les os du crane sont réunis par des sutures ou synarthroses: - elles s’ossifient Progressivement - elles disparaissent au cours de la croissance
  • 14. Mise en place des os du crane (vue latérale)  8 pièces osseuses: Eléments impairs et médians - L’os frontal ou coronal - L’os éthmoïde - L’os sphénoïde - L’os occipital
  • 23. -L’os frontal ou Coronal -L’os éthmoïde -L’os sphénoïde -L’os occipital
  • 24. Eléments pairs et latéraux - Les os temporaux - Les os pariétaux
  • 25.   Espace compris entre les os du crâne chez le nourrisson et possédant encore une structure membraneuse (c’est-à-dire dont l’ossification n’est pas accomplie).
  • 26.
  • 27.
  • 28.  Chez l’adulte, les os du crâne sont presque complètement soudés, il ne persiste qu’un espace quasi virtuel à la jonction entre les différentes plaques osseuses du crâne.
  • 29.
  • 30.
  • 31.
  • 32.  Les sutures (vue endocrânienne)
  • 33.
  • 34.
  • 35.
  • 36. Base du crane Mise en place des os  L’os frontal
  • 38.  L’os sphénoïde -Pièce centrale de la base du crane -Appartient aux 3 étages
  • 39.  Les os temporaux
  • 41.
  • 42.
  • 43.
  • 44.
  • 45.
  • 46.
  • 47.
  • 48.  Le massif facial fixe est en place
  • 49.

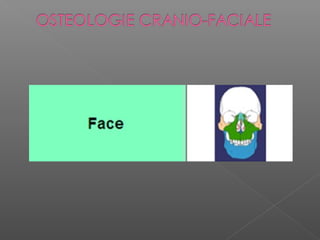

  • 50.  Généralités - Constituée d’os irréguliers creusés de cavités pneumatiques : les sinus - Contient la partie initiale des voies aéro-digestives supérieures - Contient et protège des organes des sens
  • 51.
  • 52.  La face est divisée en 2 parties  Une partie supérieure, fixe , constituée de 13 pièces osseuses et d’une pièce cartilagineuse
  • 53.  Eléments pairs et latéraux : - Os maxillaires* - Os palatins - Os zygomatiques* - Os nasaux - Os lacrymaux* - Cornets inférieurs  Eléments impairs et médians : - Le vomer - Le cartilage septal
  • 57.  En médian : Les os maxillaires et nasaux s’appuient - Sur l’os frontal - Sur l’os ethmoïde
  • 58.  Latéralement : L’os zygomatiques s’appuie - sur l’os frontal - sur l’os temporal - sur la grande aile du sphénoïde
  • 59.  En arrière L’os maxillaire s’appuie - Sur le processus stérygoide
  • 60. S’articule avec les 2 os temporaux par le biais des articulations temporo-mandibulaires
  • 61. S’articule avec les 2 os ,,,,,,,,,,,,,,,,,,, par le biais des articulations ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,-mandibulaires
  • 64.
  • 65. Les os propres du nez F F F
  • 66.  Situation - De part et d’autre de la ligne médiane - Au dessous de l’étage antérieur de la base - Au dessus de la cavité orale - En médial des orbites
  • 67.  4 parois • Latérale ( 3 plans: profond, moyen, superficiel ) • Médiale (cloison) • Inférieure (plancher) • Supérieure (toit)
  • 69. Forme quadrilatère : 4 parois Paroi latérale/Plan profond  La base du maxillaire au dessus du processus palatin du maxillaire Processus frontal du maxillaire Hiatus maxillaire
  • 70. Forme quadrilatère : 4 parois Paroi latérale / Plan profond  La face médiale de l’aile médiale du processus ptérygoïde Sinus sphénoïdal Selle turcique ptérygo-maxillaire
  • 71. Forme quadrilatère : 4 parois Paroi latérale / Plan moyen  La lame verticale du palatin
  • 72. Forme quadrilatère : 4 parois Paroi latérale / Plan moyen  La lame verticale du palatin  L’os lacrymal (partie inférieure ou nasale)
  • 73. Paroi latérale / Plan superficiel Les cornets délimitent les méats  Au dessous du cornet supérieur --- MEAT SUPERIEUR  Au dessous du cornet moyen --- MEAT MOYEN  Au dessous du cornet inférieur --- MEAT INFERIEUR Canal lacrymo-nasal
  • 74. Paroi inférieure Plancher des fosses nasales  Processus palatin du maxillaire  Lame horizontale de l’os palatin Sépare les fosses nasales de la cavité orale
  • 75. Paroi médiale Cloison nasale  (A) Lame perpendiculaire (ethmoïde)  (B) Vomer  (C) Cartilage septal A B C

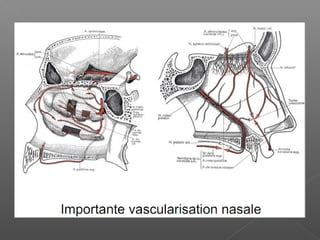

  • 76.
  • 77. Paroi supérieure Le toit En forme de voute  (D) L’os nasal  (E) L’épine nasal du frontal  (F) La lame criblée de l’ethmoïde  (G) Les faces antérieure et inférieure du corps du sphénoïde D E F G
  • 78.
  • 79.
  • 80. Les sinus constituent un ensemble  de cavités pneumatiques dérivées des fosses nasales.  Les fosses nasales sont creusées à la périphérie des cavités orbitaires. Les sinus sont tous en communication avec les fosses nasales.  Ils réchauffent l' air inspiré.
  • 82.  A - LES SINUS MAXILLAIRES  B - LES SINUS FRONTAUX    C - LES SINUS ETHMOÏDAUX  D - LES SINUS SPHÉNOÏDAUX
  • 83.
  • 84.  A - LES SINUS MAXILLAIRES : Ils sont placés au- dessous des cavités orbitaires.  Le plancher des sinus maxillaires est séparé des racines des molaires et des prémolaires par une lame osseuse extrêmement mince.   B - LES SINUS FRONTAUX : Ils sont situés au-dessus du toit orbitaire.
  • 85.
  • 86.  C - LES SINUS ETHMOÏDAUX : Ils sont situés dans les parties hautes des fosses nasales et de l'orbite.   D - LES SINUS SPHÉNOÏDAUX : Ils sont situés en haut et en arrière des fosses nasales.  Le toit du sinus sphénoïdal constitue la selle turcique de la base du crâne, emplacement de l'hypophyse.
  • 87.

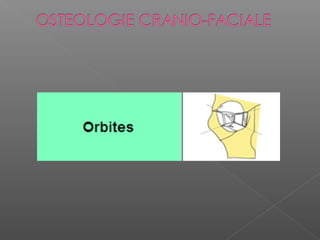

  • 88.  Les cavités orbitaires contiennent l'appareil de la vision.  Situation : entre   - la base du crâne en haut, - les fosses nasales en dedans, - les maxillaires en bas, - les os zygomatiques en dehors.
  • 89.  L'orbite est une pyramide quadrangulaire à base antérieure et à sommet postérieur.  Son grand axe est oblique en arrière et en dedans.  La base constitue le cadre orbitaire, le sommet est appelé apex orbitaire.
  • 91. Axes de l’orbite : (1)axe visuel, (2) axe de l’orbite osseuse et (3) ligne bi- zygomatique
  • 92.  L'orbite est une cavité percée d'orifices, elle communique :   - avec l'étage antérieur de la base par le canal optique, - avec l'étage moyen par la fissure orbitaire supérieure, - avec la région infra-temporale par la fissure orbitaire inférieure, - avec les fosses nasales par le canal lacrymo- nasal.
  • 93. Les parois de l’orbite :  La paroi supérieure  ou le toit de l’orbite  La paroi latérale   Parois inférieure ou plancher de l’orbite   La parois médiale
  • 94. Les parois de l’orbite :  La paroi supérieure : ou le toit de l’orbite est formé -en avant, par la portion orbitaire de l’os frontal et en arrière, par la petite aile du sphénoïde. -En avant, cette paroi possède 2 dépressions, la fossette lacrymale en dehors et la fossette trochléaire en dedans.
  • 95. Les parois de l’orbite :  La paroi supérieure : ou le toit de l’orbite est formé - par la portion orbitaire de l’os frontal et - en arrière, par la petite aile du sphénoïde.
  • 96.
  • 97.  La paroi latérale : paroi la plus solide de l’orbite. Elle est constituée par 3 os : l’os frontal en haut, l’os zygomatique en bas et la grande aile du sphénoïde en arrière.
  • 98.  La paroi latérale : paroi la plus solide de l’orbite. Elle est constituée par 3 os : - l’os frontal en haut, - l’os zygomatique en bas et - la grande aile du sphénoïde en arrière.
  • 99.
  • 100.  Parois inférieure ou plancher de l’orbite : elle n’existe que dans les deux tiers antérieurs de l’orbite. Elle est constituée par trois os: l’os zygomatique en avant et en dehors; l’os maxillaire en avant et en dedans, le processus orbitaire du palatin en arrière. -Elle est parcourue dans sa partie postérieure d'une gouttière ou sillon infra orbitaire où passe le nerf sous-orbitaire (Fig.). Cette paroi est très fragile facilement sujette à des fractures lors des traumatismes orbitaires.
  • 101.  Parois inférieure ou plancher de l’orbite : elle n’existe que dans les deux tiers antérieurs de l’orbite. Elle est constituée par trois os: - l’os zygomatique en avant et en dehors; - l’os maxillaire en avant et en dedans, Et - le processus orbitaire du palatin en arrière.
  • 102.
  • 103.
  • 104.  La parois médiale : elle est formée par quatre os qui sont d’avant en arrière : la branche montante de l’os maxillaire, l’os lacrymal, l’os planum, enfin l’os sphénoïde.
  • 105.  La parois médiale : elle est formée par quatre os qui sont d’avant en arrière : - la branche montante de l’os maxillaire, - l’os lacrymal, - l’os planum, et - l’os sphénoïde.
  • 106.
  • 107.
  • 108.  os frontal  os sphénoïde  os maxillaire  os zygomatique  os palatin  labyrinthe ethmoïdal  os lacrymal
  • 109. L'orbite communique avec l'endocrâne et les espaces profonds de la face par trois orifices :  -la fissure orbitaire supérieure (fente sphénoïdale),  -la fissure orbitaire inférieure,  -le canal optique.
  • 110. la fissure orbitaire supérieure (fente sphénoïdale), large orifice en tonne de virgule à grosse extrémité interne, est située entre les parois supérieure, latérale et médiale. Sa large partie interne laisse passer:  nerf oculomoteur (III)  nerf abducens (VI)  nerf trochléaire (IV)  nerf ophtalmique (VI)  veine ophtalmique.
  • 111. la fissure orbitaire inférieure, large orifice allongé, est limitée par la grande aile du sphénoïde en haut, la face orbitaire du maxillaire en bas et la face orbi taire de l'os zygomatique latéralement.
  • 112. le canal optique est situé entre les deux pédicules osseux de la petite aile du sphénoïde. Il contient :  nerf optique (II)  artère ophtalmique qui donne l'artère centrale de la rétine.
