MAINTENANCE des Systèmes                           AUTOMATISME
    Mécaniques Automatisés                                                                              AUTOMATISME
                                                     Chaine aquisition
  Nom :                                                                                             Date :
                                                       PALETTISEUR MPI300



                                           Exemple de ce que vous devez faire

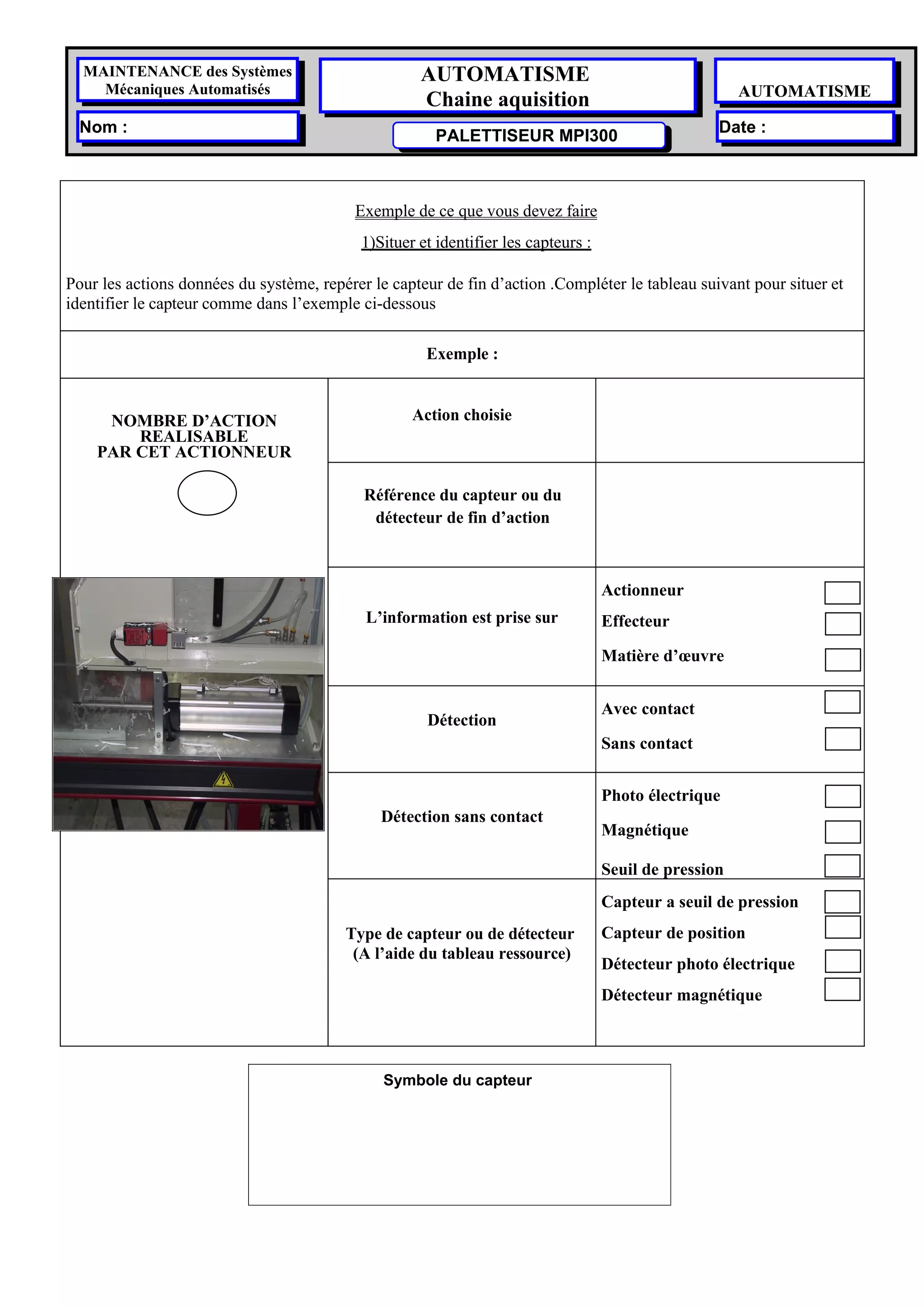

                                            1)Situer et identifier les capteurs :

Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et
identifier le capteur comme dans l’exemple ci-dessous

                                                      Exemple :


     NOMBRE D’ACTION                                Action choisie
        REALISABLE
    PAR CET ACTIONNEUR

                                            Référence du capteur ou du
                                             détecteur de fin d’action



                                                                                    Actionneur
                                            L’information est prise sur             Effecteur

                                                                                    Matière d’œuvre


                                                                                    Avec contact
                                                      Détection
                                                                                    Sans contact


                                                                                    Photo électrique
                                               Détection sans contact
                                                                                    Magnétique

                                                                                    Seuil de pression
                                                                                    Capteur a seuil de pression
                                         Type de capteur ou de détecteur            Capteur de position
                                          (A l’aide du tableau ressource)
                                                                                    Détecteur photo électrique
                                                                                    Détecteur magnétique



                                               Symbole du capteur
MAINTENANCE des Systèmes                           AUTOMATISME
    Mécaniques Automatisés                                                                              AUTOMATISME
                                                     Chaine aquisition
  Nom :                                                                                             Date :
                                                       PALETTISEUR MPI300

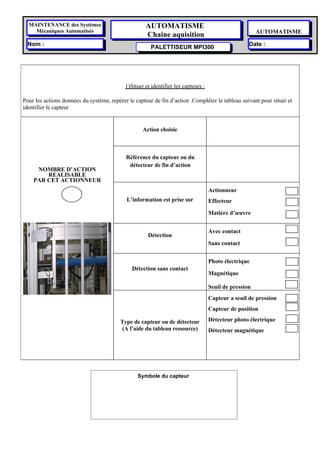

                                            1)Situer et identifier les capteurs :

Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et
identifier le capteur


                                                    Action choisie



                                            Référence du capteur ou du
                                             détecteur de fin d’action

     NOMBRE D’ACTION
        REALISABLE
    PAR CET ACTIONNEUR                                                              Actionneur
                                            L’information est prise sur             Effecteur

                                                                                    Matière d’œuvre


                                                                                    Avec contact
                                                      Détection
                                                                                    Sans contact


                                                                                    Photo électrique
                                               Détection sans contact
                                                                                    Magnétique

                                                                                    Seuil de pression
                                                                                    Capteur a seuil de pression
                                                                                    Capteur de position
                                                                                    Détecteur photo électrique
                                          Type de capteur ou de détecteur
                                          (A l’aide du tableau ressource)           Détecteur magnétique




                                                  Symbole du capteur
MAINTENANCE des Systèmes                           AUTOMATISME
    Mécaniques Automatisés                                                                              AUTOMATISME
                                                     Chaine aquisition
  Nom :                                                                                             Date :
                                                       PALETTISEUR MPI300




                                            1)Situer et identifier les capteurs :

Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et
identifier le capteur


                                                    Action choisie



                                            Référence du capteur ou du
                                             détecteur de fin d’action
     NOMBRE D’ACTION
        REALISABLE
    PAR CET ACTIONNEUR
                                                                                    Actionneur
                                            L’information est prise sur             Effecteur

                                                                                    Matière d’œuvre


                                                                                    Avec contact
                                                      Détection
                                                                                    Sans contact


                                                                                    Photo électrique
                                               Détection sans contact
                                                                                    Magnétique

                                                                                    Seuil de pression
                                                                                    Capteur a seuil de pression
                                                                                    Capteur de position

                                          Type de capteur ou de détecteur           Détecteur photo électrique
                                          (A l’aide du tableau ressource)           Détecteur magnétique




                                                 Symbole du capteur
MAINTENANCE des Systèmes                           AUTOMATISME
    Mécaniques Automatisés                                                                              AUTOMATISME
                                                     Chaine aquisition
  Nom :                                                                                             Date :
                                                       PALETTISEUR MPI300

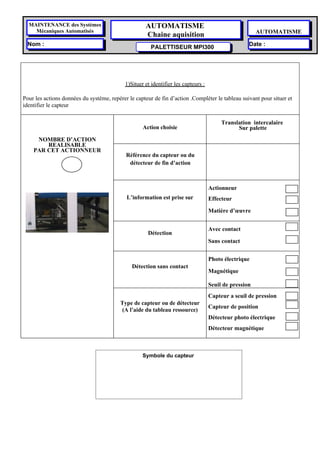

                                            1)Situer et identifier les capteurs :

Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et
identifier le capteur

                                                                                         Translation intercalaire
                                                    Action choisie                             Sur palette
     NOMBRE D’ACTION
        REALISABLE
    PAR CET ACTIONNEUR
                                            Référence du capteur ou du
                                             détecteur de fin d’action



                                                                                    Actionneur
                                            L’information est prise sur             Effecteur

                                                                                    Matière d’œuvre


                                                                                    Avec contact
                                                      Détection
                                                                                    Sans contact


                                                                                    Photo électrique
                                               Détection sans contact
                                                                                    Magnétique

                                                                                    Seuil de pression
                                                                                    Capteur a seuil de pression
                                          Type de capteur ou de détecteur
                                                                                    Capteur de position
                                          (A l’aide du tableau ressource)
                                                                                    Détecteur photo électrique
                                                                                    Détecteur magnétique



                                                    Symbole du capteur

Palettiseur Mpi300

  • 1.
    MAINTENANCE des Systèmes AUTOMATISME Mécaniques Automatisés AUTOMATISME Chaine aquisition Nom : Date : PALETTISEUR MPI300  Exemple de ce que vous devez faire 1)Situer et identifier les capteurs : Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et identifier le capteur comme dans l’exemple ci-dessous Exemple : NOMBRE D’ACTION Action choisie REALISABLE PAR CET ACTIONNEUR Référence du capteur ou du détecteur de fin d’action Actionneur L’information est prise sur Effecteur Matière d’œuvre Avec contact Détection Sans contact Photo électrique Détection sans contact Magnétique Seuil de pression Capteur a seuil de pression Type de capteur ou de détecteur Capteur de position (A l’aide du tableau ressource) Détecteur photo électrique Détecteur magnétique Symbole du capteur
  • 2.
    MAINTENANCE des Systèmes AUTOMATISME Mécaniques Automatisés AUTOMATISME Chaine aquisition Nom : Date : PALETTISEUR MPI300  1)Situer et identifier les capteurs : Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et identifier le capteur Action choisie Référence du capteur ou du détecteur de fin d’action NOMBRE D’ACTION REALISABLE PAR CET ACTIONNEUR Actionneur L’information est prise sur Effecteur Matière d’œuvre Avec contact Détection Sans contact Photo électrique Détection sans contact Magnétique Seuil de pression Capteur a seuil de pression Capteur de position Détecteur photo électrique Type de capteur ou de détecteur (A l’aide du tableau ressource) Détecteur magnétique Symbole du capteur
  • 3.
    MAINTENANCE des Systèmes AUTOMATISME Mécaniques Automatisés AUTOMATISME Chaine aquisition Nom : Date : PALETTISEUR MPI300  1)Situer et identifier les capteurs : Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et identifier le capteur Action choisie Référence du capteur ou du détecteur de fin d’action NOMBRE D’ACTION REALISABLE PAR CET ACTIONNEUR Actionneur L’information est prise sur Effecteur Matière d’œuvre Avec contact Détection Sans contact Photo électrique Détection sans contact Magnétique Seuil de pression Capteur a seuil de pression Capteur de position Type de capteur ou de détecteur Détecteur photo électrique (A l’aide du tableau ressource) Détecteur magnétique Symbole du capteur
  • 4.
    MAINTENANCE des Systèmes AUTOMATISME Mécaniques Automatisés AUTOMATISME Chaine aquisition Nom : Date : PALETTISEUR MPI300  1)Situer et identifier les capteurs : Pour les actions données du système, repérer le capteur de fin d’action .Compléter le tableau suivant pour situer et identifier le capteur Translation intercalaire Action choisie Sur palette NOMBRE D’ACTION REALISABLE PAR CET ACTIONNEUR Référence du capteur ou du détecteur de fin d’action Actionneur L’information est prise sur Effecteur Matière d’œuvre Avec contact Détection Sans contact Photo électrique Détection sans contact Magnétique Seuil de pression Capteur a seuil de pression Type de capteur ou de détecteur Capteur de position (A l’aide du tableau ressource) Détecteur photo électrique Détecteur magnétique Symbole du capteur
