MÉCANISME DE SÉCURITÉ DES
RÉSEAUX : « TWOACK »
Azzouni Nazih
Garidi Imene
2 CS SIQ B03
2014/2015
INTRODUCTION
Introduction
 L’évolution rapide des technologies sans fil a permis
l’émergence de nouveaux types de réseaux dynamiques
avec des architectures décentralisées et dont les services
sont organisés de manière autonome.
 Ces spécificités sont à double tranchant, car :
 Elles permettent une mise en place peu coûteuse et
rapide
 Elles engendrent des difficultés lors de la conception de
certains services tels que le routage, la qualité de service, la
sécurité …
3

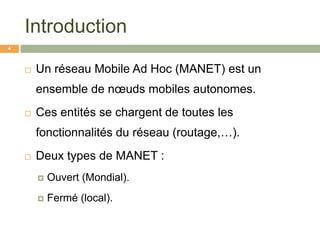

Introduction
 Un réseau Mobile Ad Hoc (MANET) est un
ensemble de nœuds mobiles autonomes.
 Ces entités se chargent de toutes les
fonctionnalités du réseau (routage,…).
 Deux types de MANET :
 Ouvert (Mondial).
 Fermé (local).
4
Introduction
 Ces réseaux deviennent plus vulnérables aux
attaques dus à :
5
L’utilisation des canaux sans fil.
L’absence d’infrastructure de
gestion.
La protection limitée des
entités.
CONTRAINTES LIÉES AUX
MANET

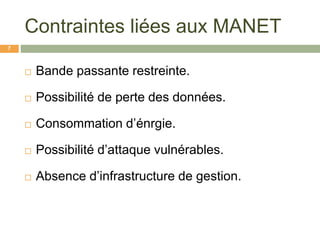

Contraintes liées aux MANET
 Bande passante restreinte.
 Possibilité de perte des données.
 Consommation d’énrgie.
 Possibilité d’attaque vulnérables.
 Absence d’infrastructure de gestion.
7
NON-COOPÉRATION DES
NŒUDS
Problématique

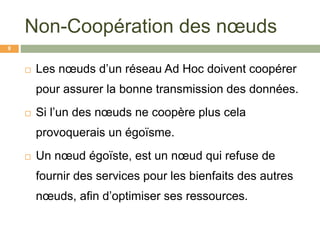

Non-Coopération des nœuds
 Les nœuds d’un réseau Ad Hoc doivent coopérer
pour assurer la bonne transmission des données.
 Si l’un des nœuds ne coopère plus cela
provoquerais un égoïsme.
 Un nœud égoïste, est un nœud qui refuse de
fournir des services pour les bienfaits des autres
nœuds, afin d’optimiser ses ressources.
9

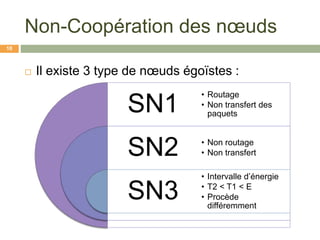

Non-Coopération des nœuds
 Il existe 3 type de nœuds égoïstes :
10
SN1
SN2
SN3
• Routage
• Non transfert des
paquets
• Non routage
• Non transfert
• Intervalle d’énergie
• T2 < T1 < E
• Procède
différemment

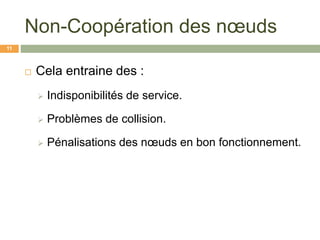

Non-Coopération des nœuds
 Cela entraine des :
 Indisponibilités de service.
 Problèmes de collision.
 Pénalisations des nœuds en bon fonctionnement.
11
VULNÉRABILITÉS DES MANET

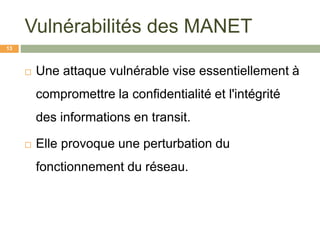

Vulnérabilités des MANET
 Une attaque vulnérable vise essentiellement à
compromettre la confidentialité et l'intégrité
des informations en transit.
 Elle provoque une perturbation du
fonctionnement du réseau.
13

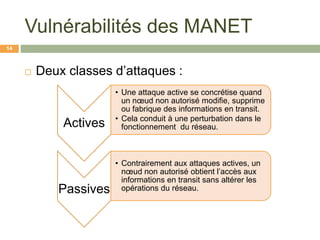

Vulnérabilités des MANET
 Deux classes d’attaques :
14
Actives
• Une attaque active se concrétise quand
un nœud non autorisé modifie, supprime
ou fabrique des informations en transit.
• Cela conduit à une perturbation dans le
fonctionnement du réseau.
Passives
• Contrairement aux attaques actives, un
nœud non autorisé obtient l’accès aux
informations en transit sans altérer les
opérations du réseau.
TECHNIQUES DE
PROTECTION

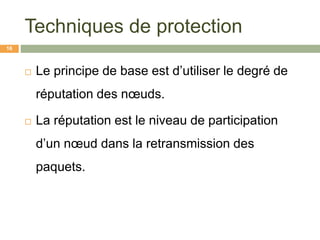

Techniques de protection
 Le principe de base est d’utiliser le degré de
réputation des nœuds.
 La réputation est le niveau de participation
d’un nœud dans la retransmission des
paquets.
16

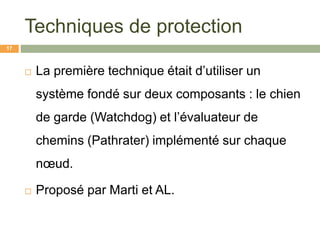

Techniques de protection
 La première technique était d’utiliser un
système fondé sur deux composants : le chien
de garde (Watchdog) et l’évaluateur de
chemins (Pathrater) implémenté sur chaque
nœud.
 Proposé par Marti et AL.
17

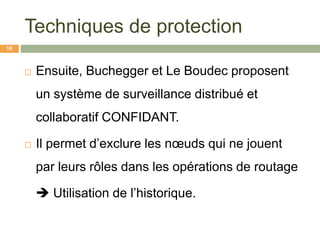

Techniques de protection
 Ensuite, Buchegger et Le Boudec proposent
un système de surveillance distribué et
collaboratif CONFIDANT.
 Il permet d’exclure les nœuds qui ne jouent
par leurs rôles dans les opérations de routage
 Utilisation de l’historique.
18

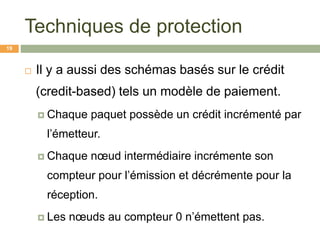

Techniques de protection
 Il y a aussi des schémas basés sur le crédit
(credit-based) tels un modèle de paiement.
 Chaque paquet possède un crédit incrémenté par
l’émetteur.
 Chaque nœud intermédiaire incrémente son
compteur pour l’émission et décrémente pour la
réception.
 Les nœuds au compteur 0 n’émettent pas.
19
TWOACK

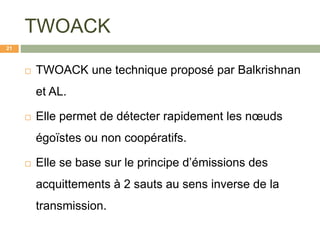

TWOACK
 TWOACK une technique proposé par Balkrishnan
et AL.
 Elle permet de détecter rapidement les nœuds
égoïstes ou non coopératifs.
 Elle se base sur le principe d’émissions des
acquittements à 2 sauts au sens inverse de la
transmission.
21
TWOACK
A
n1
n2
B
n3
?
22

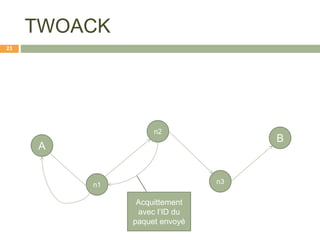

TWOACK
A
n1
n2
B
n3
Acquittement
avec l’ID du
paquet envoyé
23

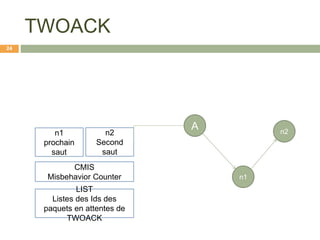

TWOACK
A
n1
n2n1
prochain
saut
n2
Second
saut
CMIS
Misbehavior Counter
LIST
Listes des Ids des
paquets en attentes de
TWOACK
24

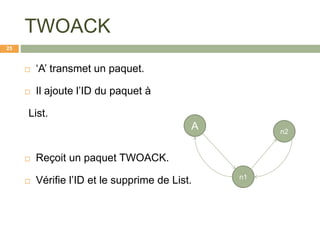

TWOACK
 ‘A’ transmet un paquet.
 Il ajoute l’ID du paquet à
List.
 Reçoit un paquet TWOACK.
 Vérifie l’ID et le supprime de List.
A
n1
n2
25

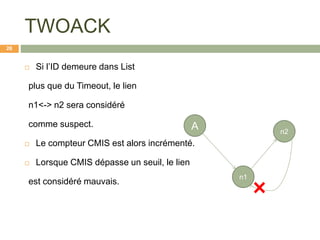

TWOACK
 Si l’ID demeure dans List
plus que du Timeout, le lien
n1<-> n2 sera considéré
comme suspect.
 Le compteur CMIS est alors incrémenté.
 Lorsque CMIS dépasse un seuil, le lien
est considéré mauvais.
A
n1
n2
26

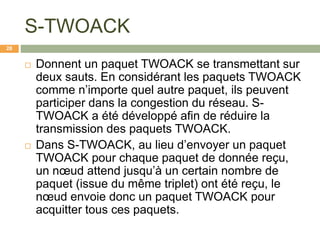

S-TWOACK
S-TWOACK
 Donnent un paquet TWOACK se transmettant sur
deux sauts. En considérant les paquets TWOACK
comme n’importe quel autre paquet, ils peuvent
participer dans la congestion du réseau. S-
TWOACK a été développé afin de réduire la
transmission des paquets TWOACK.
 Dans S-TWOACK, au lieu d’envoyer un paquet
TWOACK pour chaque paquet de donnée reçu,
un nœud attend jusqu’à un certain nombre de
paquet (issue du même triplet) ont été reçu, le
nœud envoie donc un paquet TWOACK pour
acquitter tous ces paquets.
28
PERFORMANCES ET LIMITES
DU TWOACK

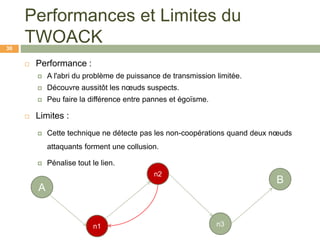

Performances et Limites du
TWOACK
 Performance :
 A l'abri du problème de puissance de transmission limitée.
 Découvre aussitôt les nœuds suspects.
 Peu faire la différence entre pannes et égoïsme.
 Limites :
 Cette technique ne détecte pas les non-coopérations quand deux nœuds
attaquants forment une collusion.
 Pénalise tout le lien.
 B
n2
n3
A
n1
30
SIMULATION

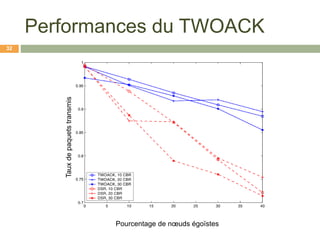

Performances du TWOACK
Pourcentage de nœuds égoïstes
Tauxdepaquetstransmis
32
CONCLUSION

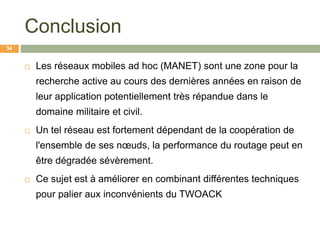

Conclusion
 Les réseaux mobiles ad hoc (MANET) sont une zone pour la
recherche active au cours des dernières années en raison de
leur application potentiellement très répandue dans le
domaine militaire et civil.
 Un tel réseau est fortement dépendant de la coopération de
l'ensemble de ses nœuds, la performance du routage peut en
être dégradée sévèrement.
 Ce sujet est à améliorer en combinant différentes techniques
pour palier aux inconvénients du TWOACK
34
FIN
Questions ?
