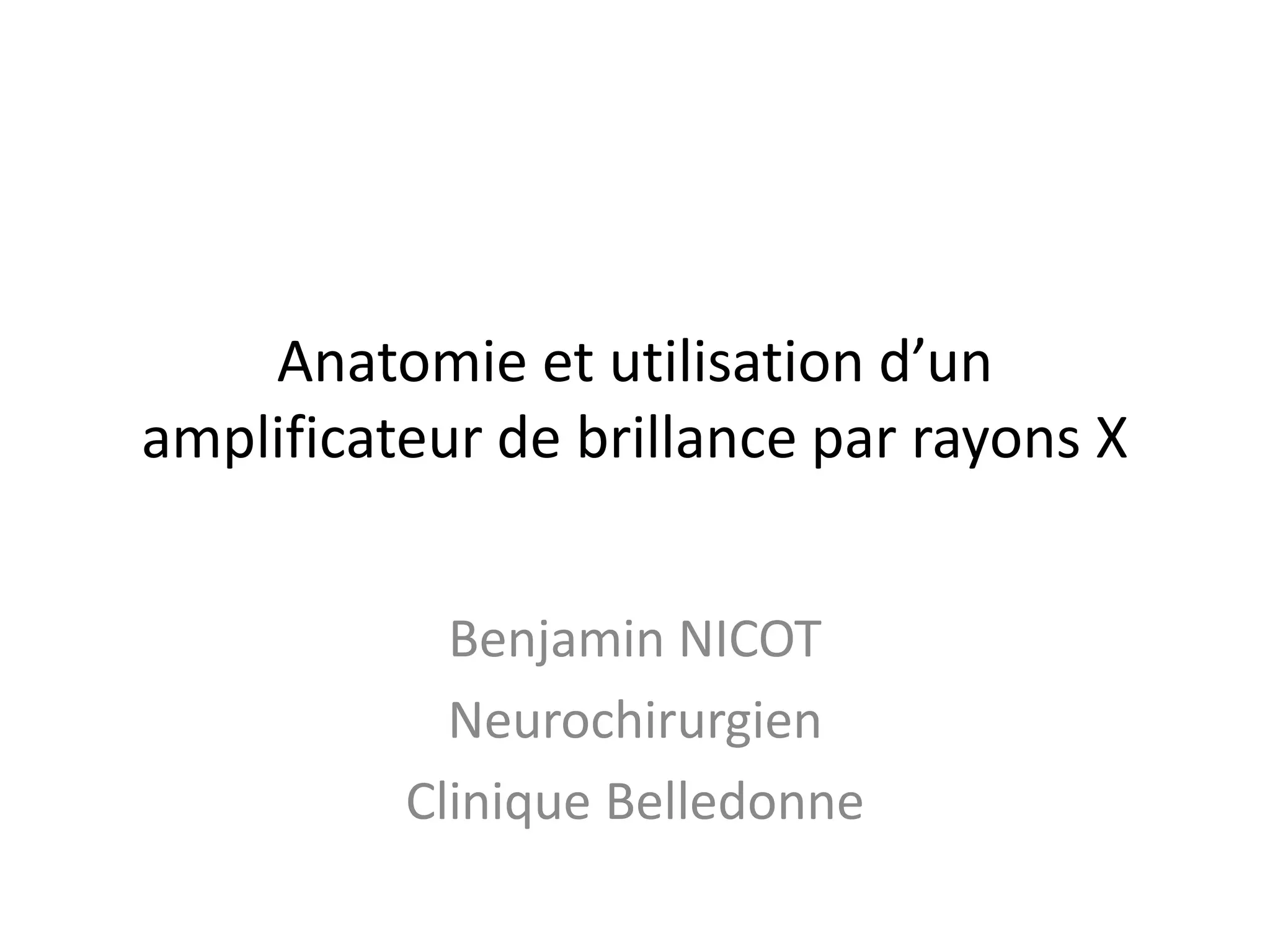

Anatomie et utilisation d’un
amplificateur de brillance par rayons X
Benjamin NICOT
Neurochirurgien
Clinique Belledonne
Rayons X

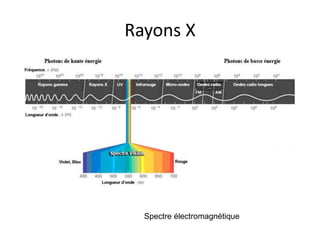

Spectre électromagnétique

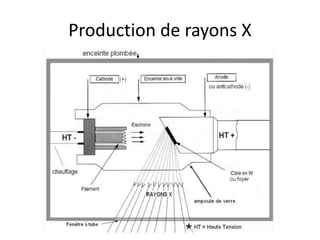

Production de rayons X

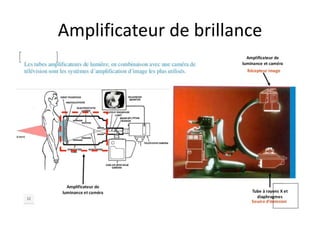

Amplificateur de brillance

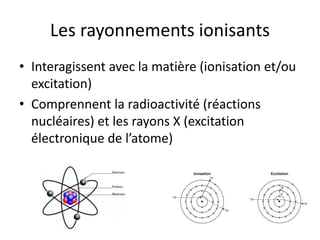

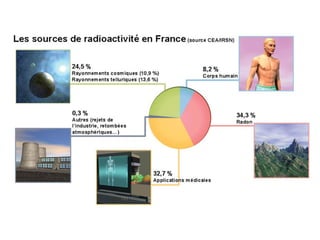

Les rayonnements ionisants
• Interagissent avec la matière (ionisation et/ou
excitation)
• Comprennent la radioactivité (réactions
nucléaires) et les rayons X (excitation
électronique de l’atome)

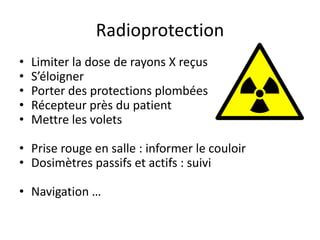

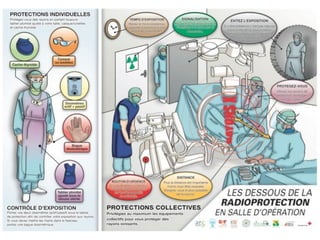

Radioprotection
• Limiter la dose de rayons X reçus
• S’éloigner
• Porter des protections plombées
• Récepteur près du patient
• Mettre les volets
• Prise rouge en salle : informer le couloir
• Dosimètres passifs et actifs : suivi
• Navigation …
récepteur (contient le capteur)
émetteur
écrans
arceau

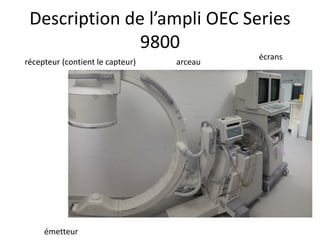

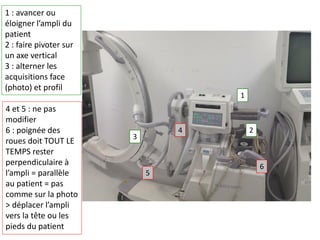

Description de l’ampli OEC Series
9800
1
2
3
4
5
6
1 : avancer ou
éloigner l’ampli du
patient
2 : faire pivoter sur
un axe vertical
3 : alterner les
acquisitions face
(photo) et profil
4 et 5 : ne pas
modifier
6 : poignée des
roues doit TOUT LE
TEMPS rester
perpendiculaire à
l’ampli = parallèle
au patient = pas
comme sur la photo
> déplacer l’ampli
vers la tête ou les
pieds du patient

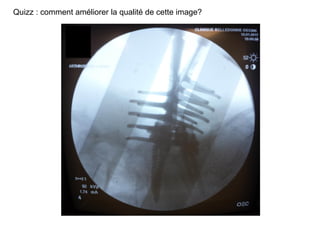

Quizz : comment améliorer la qualité de cette image?

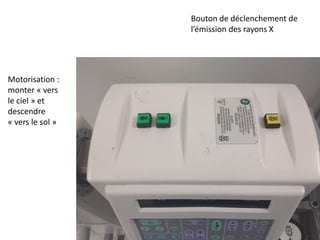

Bouton de déclenchement de
l’émission des rayons X
Motorisation :
monter « vers
le ciel » et
descendre
« vers le sol »

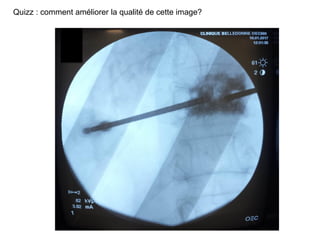

Quizz : comment améliorer la qualité de cette image?

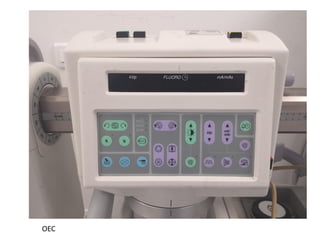

OEC

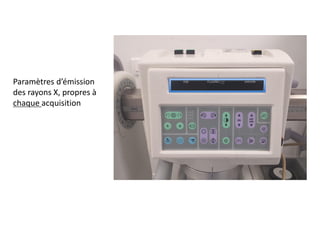

Paramètres d’émission
des rayons X, propres à
chaque acquisition

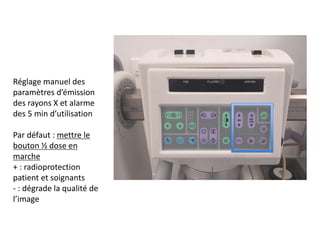

Réglage manuel des
paramètres d’émission
des rayons X et alarme
des 5 min d’utilisation
Par défaut : mettre le
bouton ½ dose en
marche
+ : radioprotection
patient et soignants
- : dégrade la qualité de
l’image

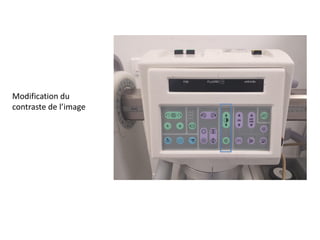

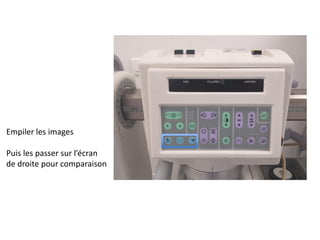

Modification du
contraste de l’image
Empiler les images
Puis les passer sur l’écran
de droite pour comparaison

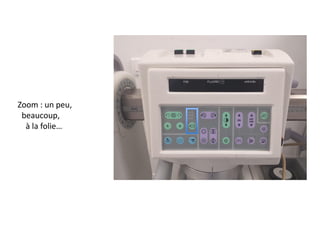

Zoom : un peu,
beaucoup,
à la folie…

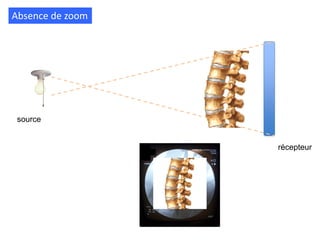

Absence de zoom
source
récepteur

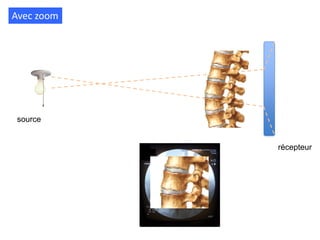

Avec zoom
source
récepteur
Absence de zoom mais influence de la position du patient
source
récepteur

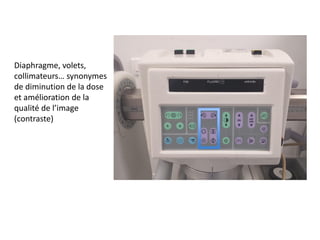

Diaphragme, volets,
collimateurs… synonymes
de diminution de la dose
et amélioration de la
qualité de l’image
(contraste)

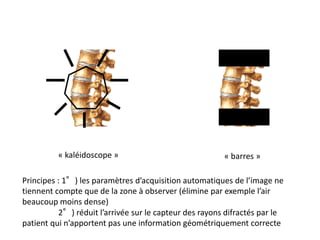

« kaléidoscope » « barres »
Principes : 1°) les paramètres d’acquisition automatiques de l’image ne
tiennent compte que de la zone à observer (élimine par exemple l’air
beaucoup moins dense)
2°) réduit l’arrivée sur le capteur des rayons difractés par le
patient qui n’apportent pas une information géométriquement correcte

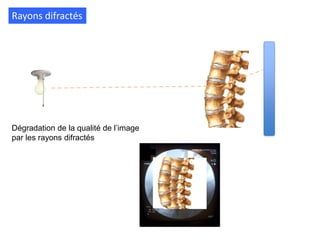

Rayons difractés
Dégradation de la qualité de l’image
par les rayons difractés

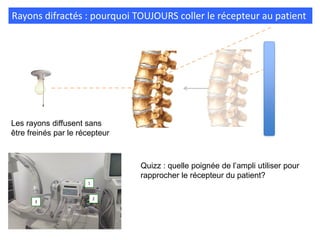

Rayons difractés : pourquoi TOUJOURS coller le récepteur au patient
Les rayons diffusent sans
être freinés par le récepteur
1
2
3
Quizz : quelle poignée de l’ampli utiliser pour
rapprocher le récepteur du patient?

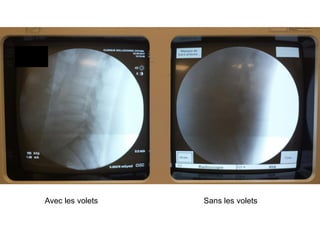

Avec les volets Sans les volets
Anatomie
vertébrale en
radiographie

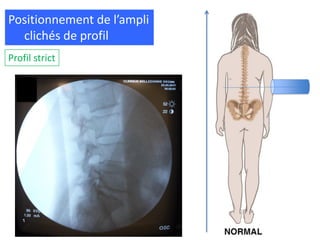

Profil strict
Positionnement de l’ampli
clichés de profil

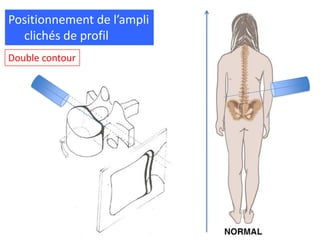

Double contour
Positionnement de l’ampli
clichés de profil

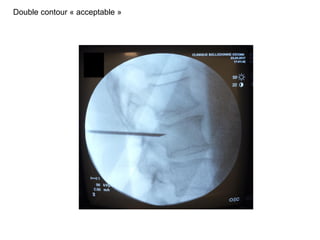

Double contour « acceptable »
Double contour

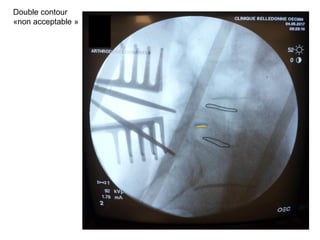

«non acceptable »

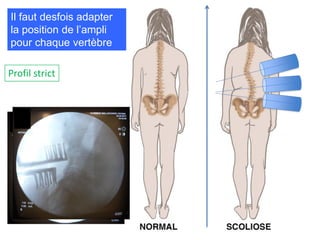

Il faut desfois adapter
la position de l’ampli
pour chaque vertèbre
Profil strict
1
2
3
Quizz : quelle poignée de l’ampli utiliser pour
modifier le profil sur l’image?

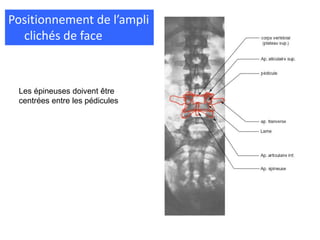

Positionnement de l’ampli
clichés de face
Les épineuses doivent être
centrées entre les pédicules
Quizz : cette image est-elle bien réalisée?

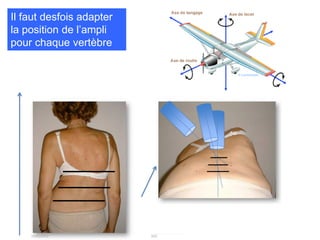

Il faut desfois adapter
la position de l’ampli
pour chaque vertèbre

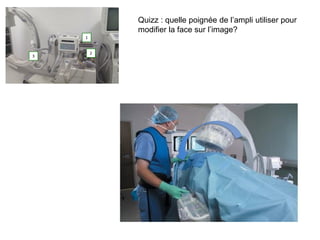

1
2
3
Quizz : quelle poignée de l’ampli utiliser pour
modifier la face sur l’image?
