Echographie Rénale Urgentistes

1. Echographie
Rénale
Docteur Eric Burggraff
SAU Tenon

2. Morphologie « globale » du rein +/- taille
Dilatation de l’appareil excréteur
Epanchement loge rénale important
Présence d’un rein controlatéral
Vessie: pleine vs vide
Echographie rénale par les urgentistes : Objectifs

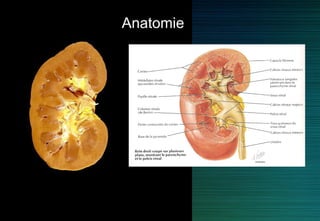

3. Anatomie

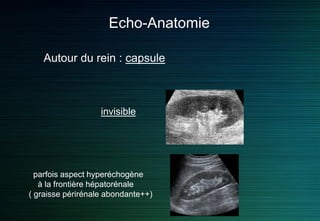

4. Echo-Anatomie
invisible
Autour du rein : capsule
parfois aspect hyperéchogène
à la frontière hépatorénale
( graisse périrénale abondante++)

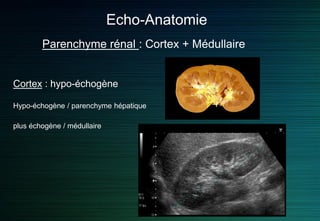

5. Echo-Anatomie
Parenchyme rénal : Cortex + Médullaire
Cortex : hypo-échogène
Hypo-échogène / parenchyme hépatique
plus échogène / médullaire

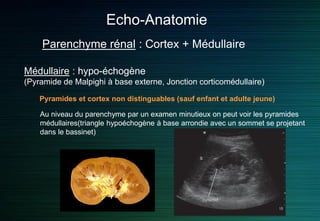

6. Echo-Anatomie
Parenchyme rénal : Cortex + Médullaire
Médullaire : hypo-échogène
(Pyramide de Malpighi à base externe, Jonction corticomédullaire)
Pyramides et cortex non distinguables (sauf enfant et adulte jeune)
Au niveau du parenchyme par un examen minutieux on peut voir les pyramides
médullaires(triangle hypoéchogène à base arrondie avec un sommet se projetant
dans le bassinet)

7. Echo-Anatomie

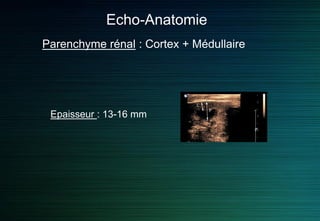

Parenchyme rénal : Cortex + Médullaire
Epaisseur : 13-16 mm

8. Echo-Anatomie

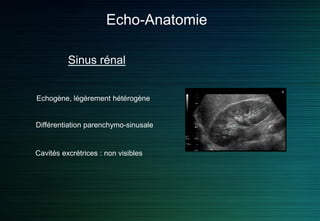

Sinus rénal
Echogène, légèrement hétérogène
Différentiation parenchymo-sinusale
Cavités excrétrices : non visibles

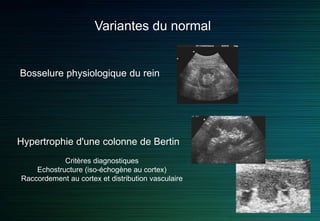

9. Variantes du normal
Bosselure physiologique du rein
Hypertrophie d'une colonne de Bertin
Critères diagnostiques
Echostructure (iso-échogène au cortex)
Raccordement au cortex et distribution vasculaire

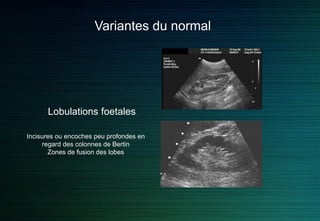

10. Variantes du normal
Lobulations foetales
Incisures ou encoches peu profondes en
regard des colonnes de Bertin
Zones de fusion des lobes

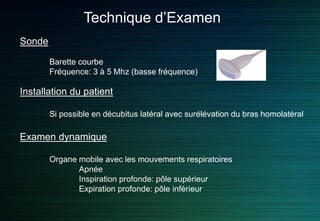

11. Sonde
Barette courbe
Fréquence: 3 à 5 Mhz (basse fréquence)
Installation du patient
Si possible en décubitus latéral avec surélévation du bras homolatéral
Examen dynamique
Organe mobile avec les mouvements respiratoires
Apnée
Inspiration profonde: pôle supérieur
Expiration profonde: pôle inférieur
Technique d’Examen

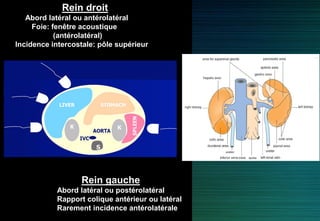

12. Rein droit
Abord latéral ou antérolatéral
Foie: fenêtre acoustique
(antérolatéral)
Incidence intercostale: pôle supérieur
Rein gauche
Abord latéral ou postérolatéral
Rapport colique antérieur ou latéral
Rarement incidence antérolatérale

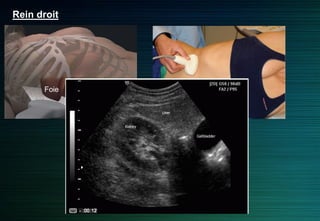

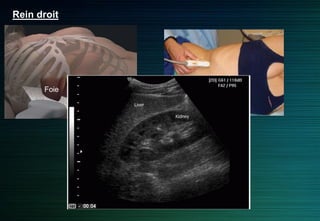

13. Rein droit
Foie
Rein

14. Rein droit
Foie
Rein

15. Rein droit
Foie
Rein

16. Rein droit
Foie
Rein

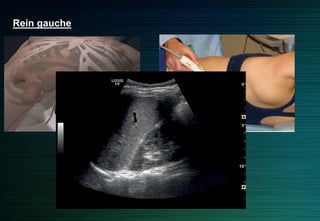

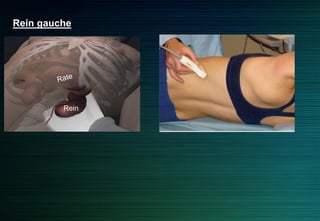

17. Rein gauche
Rein

18. Rein gauche
Rein

19. Rein gauche

20. Rein gauche

21. Reins

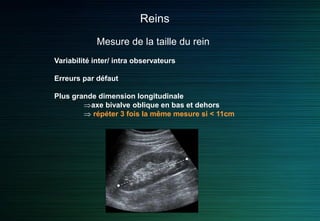

Mesure de la taille du rein
Variabilité inter/ intra observateurs
Erreurs par défaut
Plus grande dimension longitudinale
axe bivalve oblique en bas et dehors
 répéter 3 fois la même mesure si < 11cm

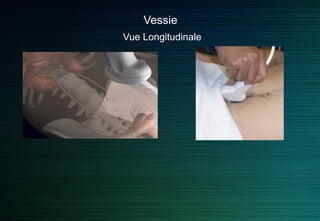

22. Vessie

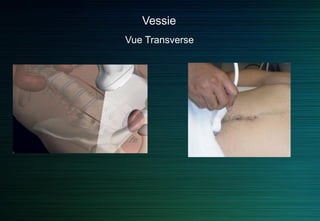

Vue Transverse

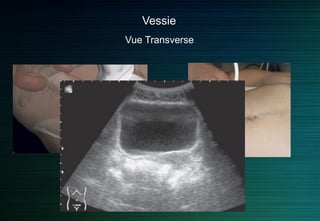

23. Vessie
Vue Transverse

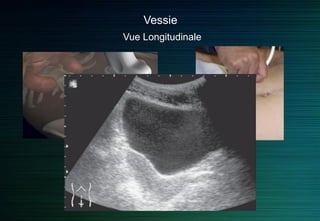

24. Vessie
Vue Longitudinale

25. Vessie
Vue Longitudinale

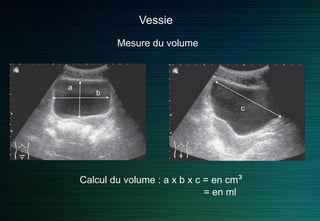

26. Vessie
Mesure du volume
b
c
Calcul du volume : a x b x c x 0,625 = en cm³
= en ml
a

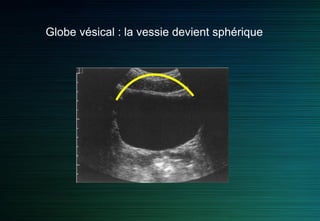

27. Globe vésical : la vessie devient sphérique

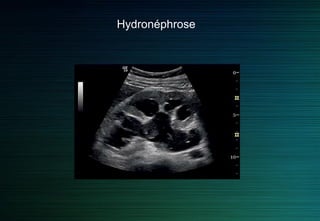

28. Hydronéphrose

29. Hydronéphrose

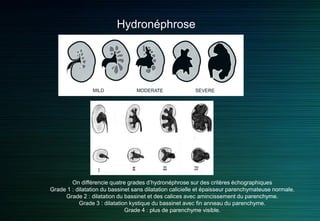

On différencie quatre grades d’hydronéphrose sur des critères échographiques
Grade 1 : dilatation du bassinet sans dilatation calicielle et épaisseur parenchymateuse normale.
Grade 2 : dilatation du bassinet et des calices avec amincissement du parenchyme.
Grade 3 : dilatation kystique du bassinet avec fin anneau du parenchyme.
Grade 4 : plus de parenchyme visible.

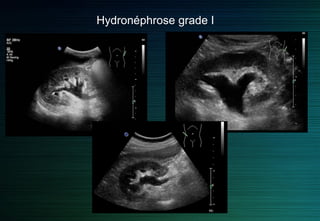

30. Hydronéphrose grade I

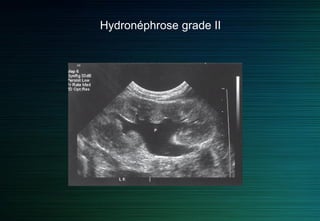

31. Hydronéphrose grade II

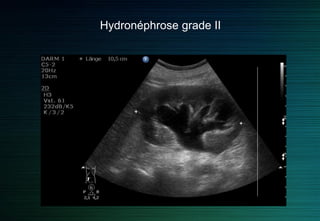

32. Hydronéphrose grade II

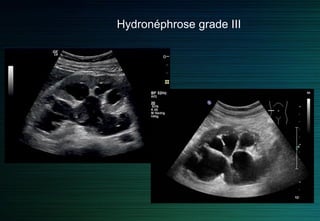

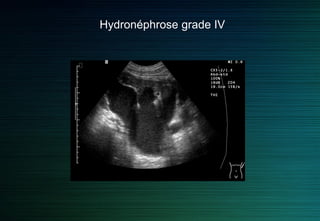

33. Hydronéphrose grade III

34. Hydronéphrose grade IV

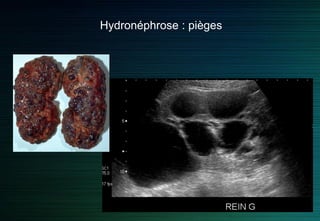

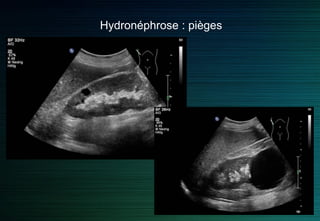

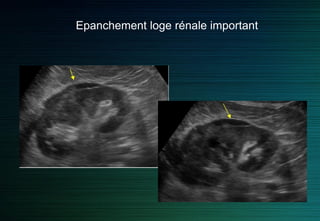

35. Hydronéphrose : pièges

36. Hydronéphrose : pièges

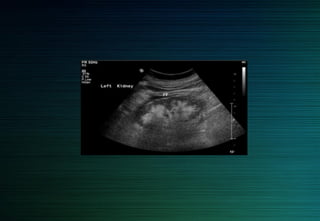

37. Hydronéphrose grade II

38. Hydronéphrose grade II

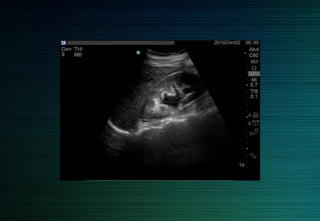

39. Epanchement loge rénale important

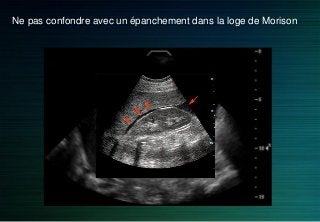

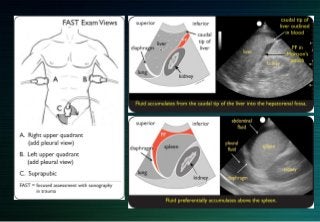

43. Ne pas confondre avec un épanchement dans la loge de Morison

45. Place à la pratique
