1. CHAPITRE 6:
Cycle CARNOT
Machines Thermiques
1

2. 1- CYCLE DE CARNOT
1.1- Transformation ditherme :
Définition : Une transformation est dite ditherme si le
système échange de la chaleur avec deux sources de chaleur
uniquement :
-Une source chaude à la température T1 = cste
- Une source froide à la température T2 = cste
Avec évidemment, T1 > T2.
2

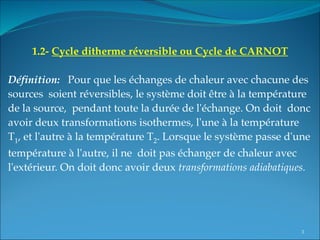

3. 1.2- Cycle ditherme réversible ou Cycle de CARNOT
Définition: Pour que les échanges de chaleur avec chacune des
sources soient réversibles, le système doit être à la température
de la source, pendant toute la durée de l'échange. On doit donc
avoir deux transformations isothermes, l'une à la température
T1, et l'autre à la température T2. Lorsque le système passe d'une
température à l'autre, il ne doit pas échanger de chaleur avec
l'extérieur. On doit donc avoir deux transformations adiabatiques.
3

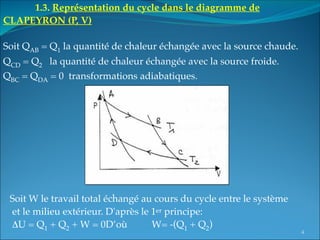

4. 1.3. Représentation du cycle dans le diagramme de
CLAPEYRON (P, V)
Soit QAB = Q1 la quantité de chaleur échangée avec la source chaude.
QCD = Q2 la quantité de chaleur échangée avec la source froide.
QBC = QDA = 0 transformations adiabatiques.
Soit W le travail total échangé au cours du cycle entre le système
et le milieu extérieur. D'après le 1er principe:
ΔU = Q1 + Q2 + W = 0D’où W= -(Q1 + Q2)
4

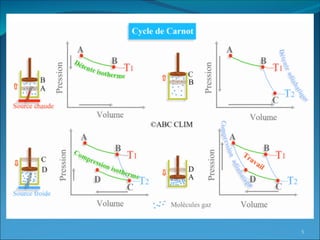

5. 5

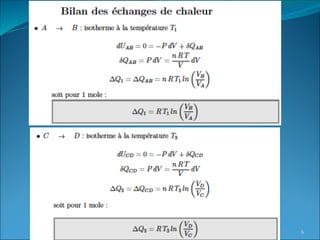

6. 6

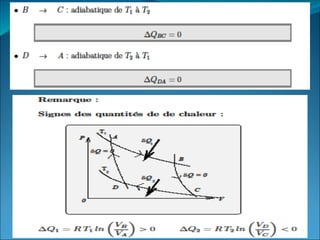

7. 7

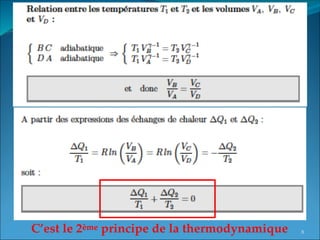

8. C’est le 2ème principe de la thermodynamique 8

9. 9

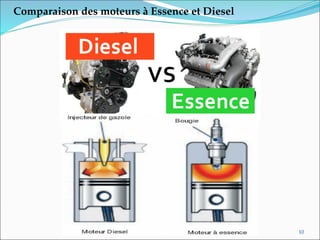

10. Comparaison des moteurs à Essence et Diesel
10

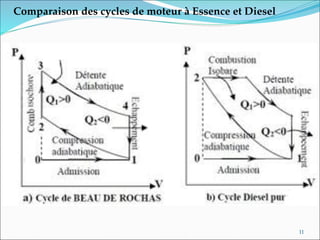

11. Comparaison des cycles de moteur à Essence et Diesel
11
