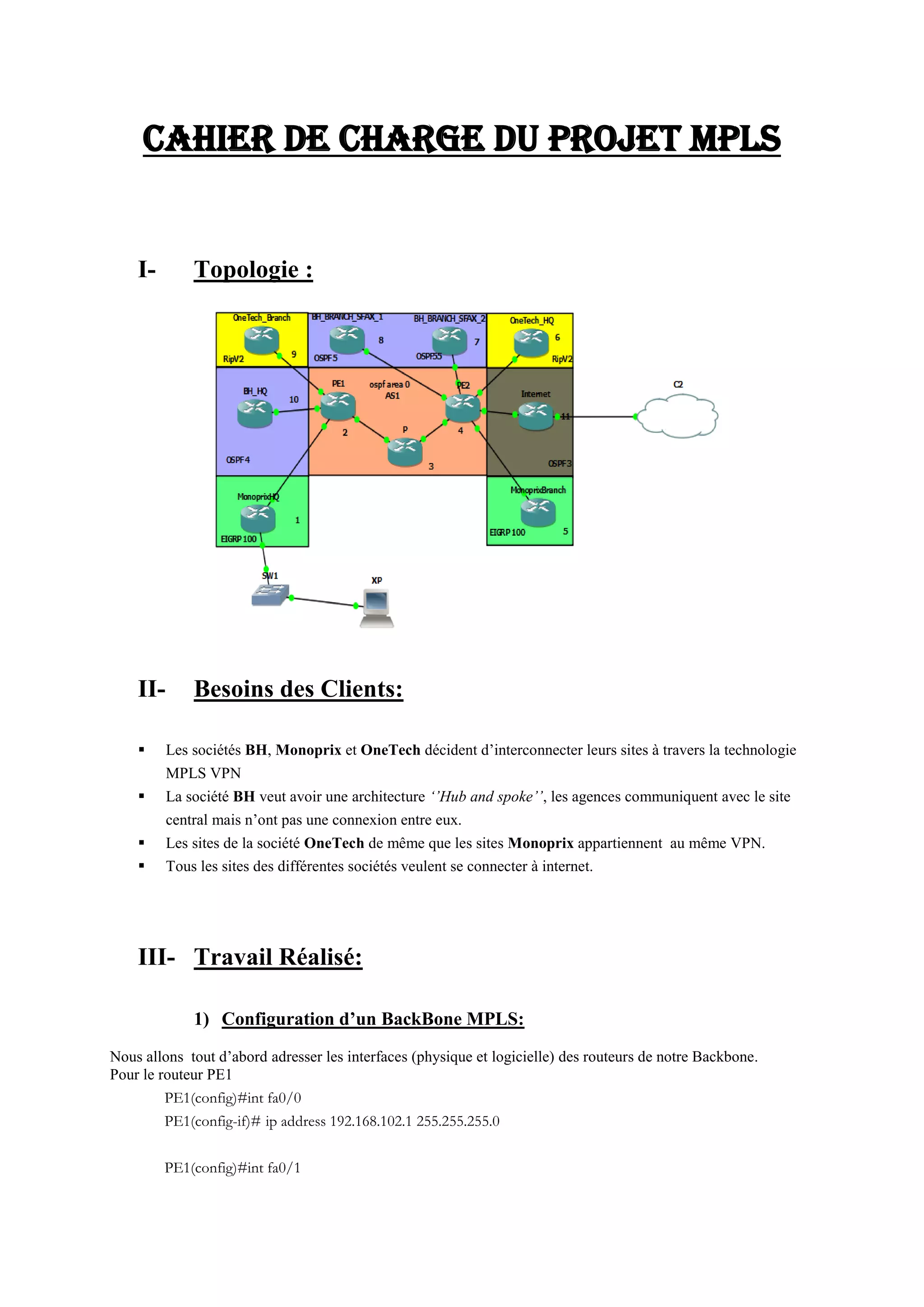

CAHIER DE CHARGE DU PROJET MPLS
I- Topologie :
II- Besoins des Clients:
 Les sociétés BH, Monoprix et OneTech décident d’interconnecter leurs sites à travers la technologie
MPLS VPN
 La société BH veut avoir une architecture ‘’Hub and spoke’’, les agences communiquent avec le site
central mais n’ont pas une connexion entre eux.
 Les sites de la société OneTech de même que les sites Monoprix appartiennent au même VPN.
 Tous les sites des différentes sociétés veulent se connecter à internet.
III- Travail Réalisé:
1) Configuration d’un BackBone MPLS:
Nous allons tout d’abord adresser les interfaces (physique et logicielle) des routeurs de notre Backbone.
Pour le routeur PE1
PE1(config)#int fa0/0
PE1(config-if)# ip address 192.168.102.1 255.255.255.0
PE1(config)#int fa0/1

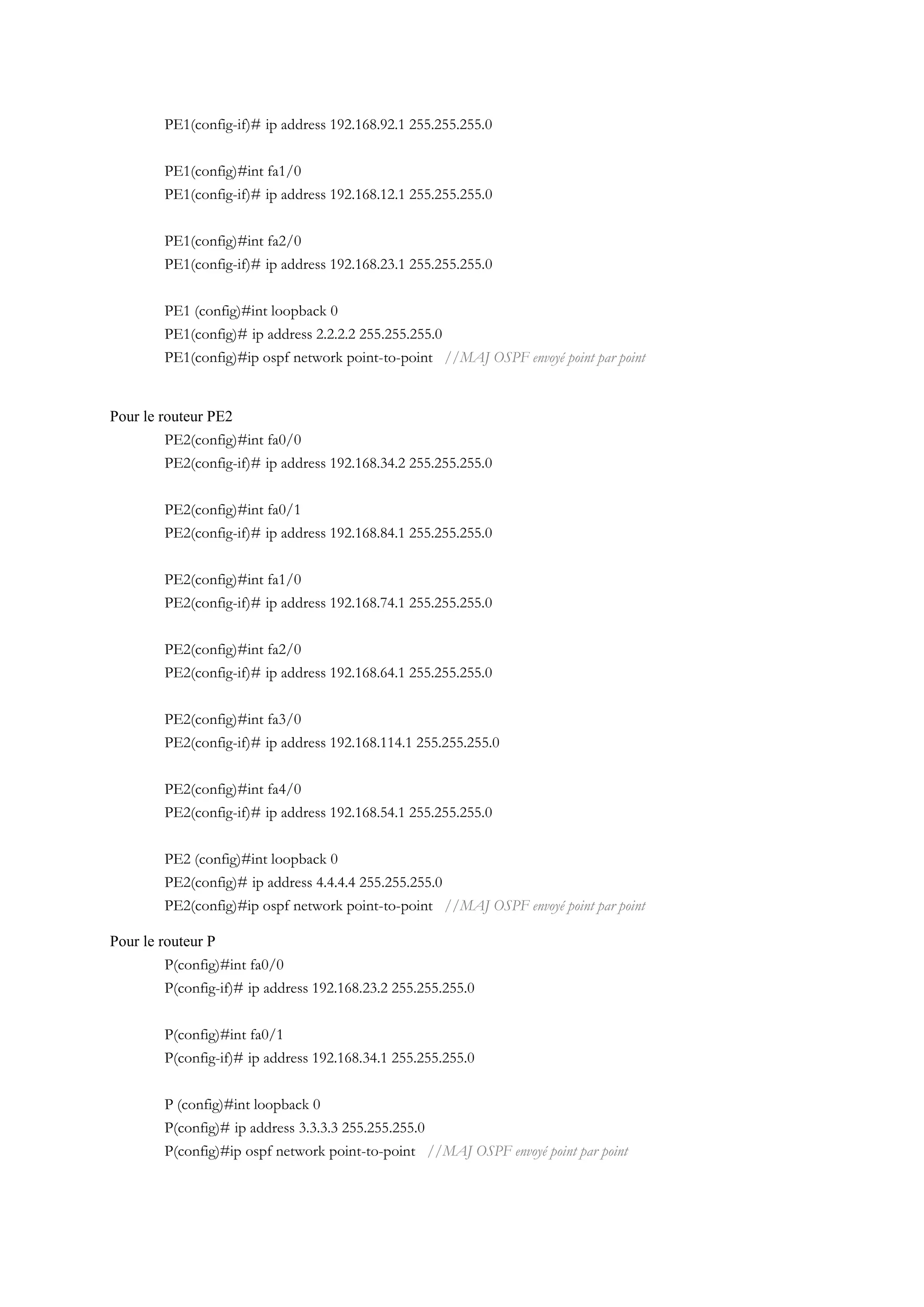

PE1(config-if)# ip address 192.168.92.1 255.255.255.0
PE1(config)#int fa1/0
PE1(config-if)# ip address 192.168.12.1 255.255.255.0
PE1(config)#int fa2/0
PE1(config-if)# ip address 192.168.23.1 255.255.255.0
PE1 (config)#int loopback 0
PE1(config)# ip address 2.2.2.2 255.255.255.0
PE1(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point
Pour le routeur PE2
PE2(config)#int fa0/0
PE2(config-if)# ip address 192.168.34.2 255.255.255.0
PE2(config)#int fa0/1
PE2(config-if)# ip address 192.168.84.1 255.255.255.0
PE2(config)#int fa1/0
PE2(config-if)# ip address 192.168.74.1 255.255.255.0
PE2(config)#int fa2/0
PE2(config-if)# ip address 192.168.64.1 255.255.255.0
PE2(config)#int fa3/0
PE2(config-if)# ip address 192.168.114.1 255.255.255.0
PE2(config)#int fa4/0
PE2(config-if)# ip address 192.168.54.1 255.255.255.0
PE2 (config)#int loopback 0
PE2(config)# ip address 4.4.4.4 255.255.255.0
PE2(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point
Pour le routeur P
P(config)#int fa0/0
P(config-if)# ip address 192.168.23.2 255.255.255.0
P(config)#int fa0/1
P(config-if)# ip address 192.168.34.1 255.255.255.0
P (config)#int loopback 0
P(config)# ip address 3.3.3.3 255.255.255.0
P(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point

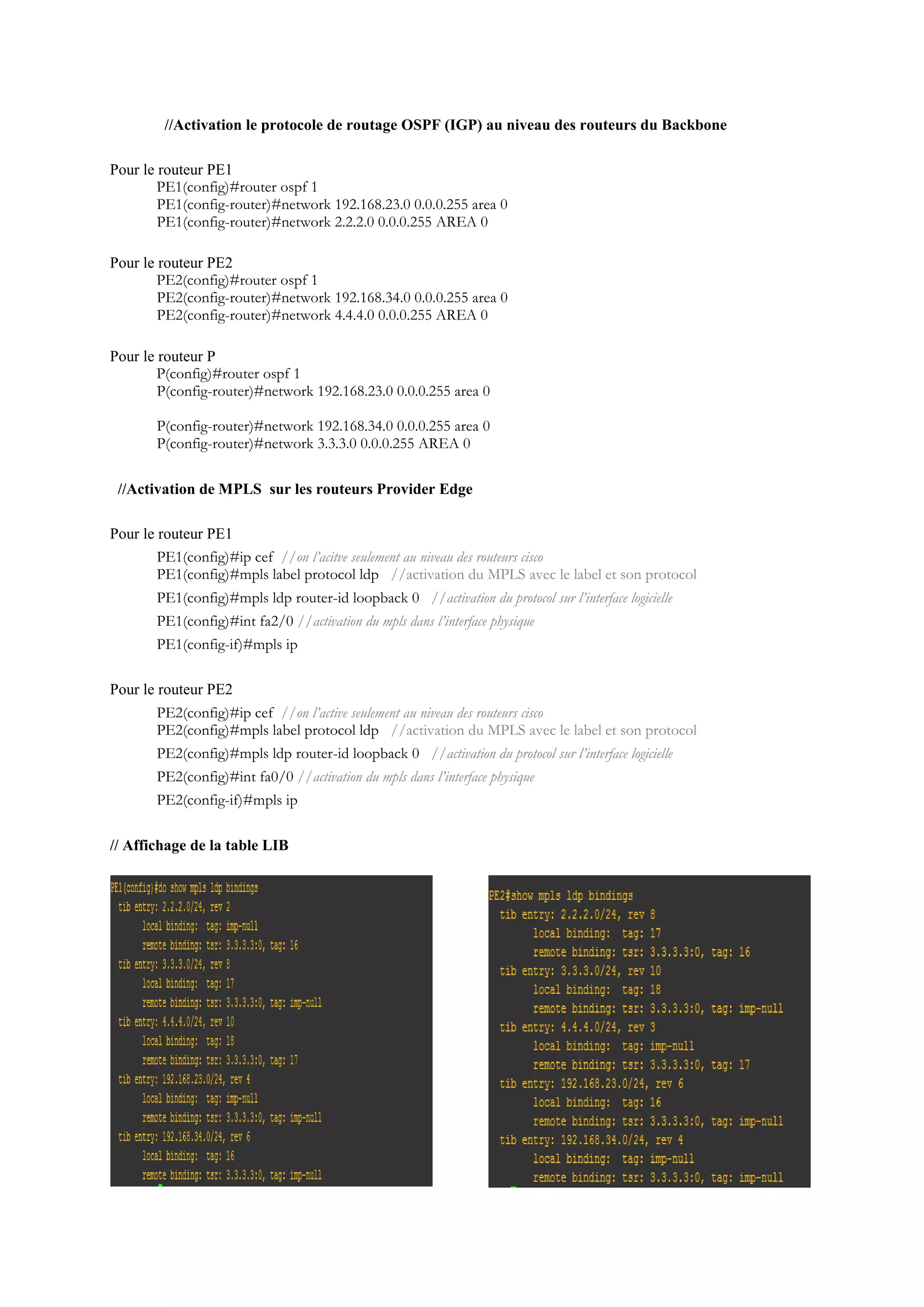

//Activation le protocole de routage OSPF (IGP) au niveau des routeurs du Backbone
Pour le routeur PE1
PE1(config)#router ospf 1
PE1(config-router)#network 192.168.23.0 0.0.0.255 area 0
PE1(config-router)#network 2.2.2.0 0.0.0.255 AREA 0
Pour le routeur PE2
PE2(config)#router ospf 1
PE2(config-router)#network 192.168.34.0 0.0.0.255 area 0
PE2(config-router)#network 4.4.4.0 0.0.0.255 AREA 0
Pour le routeur P
P(config)#router ospf 1
P(config-router)#network 192.168.23.0 0.0.0.255 area 0
P(config-router)#network 192.168.34.0 0.0.0.255 area 0
P(config-router)#network 3.3.3.0 0.0.0.255 AREA 0
//Activation de MPLS sur les routeurs Provider Edge
Pour le routeur PE1
PE1(config)#ip cef //on l’acitve seulement au niveau des routeurs cisco
PE1(config)#mpls label protocol ldp //activation du MPLS avec le label et son protocol
PE1(config)#mpls ldp router-id loopback 0 //activation du protocol sur l’interface logicielle
PE1(config)#int fa2/0 //activation du mpls dans l’interface physique
PE1(config-if)#mpls ip
Pour le routeur PE2
PE2(config)#ip cef //on l’active seulement au niveau des routeurs cisco
PE2(config)#mpls label protocol ldp //activation du MPLS avec le label et son protocol
PE2(config)#mpls ldp router-id loopback 0 //activation du protocol sur l’interface logicielle
PE2(config)#int fa0/0 //activation du mpls dans l’interface physique
PE2(config-if)#mpls ip
// Affichage de la table LIB

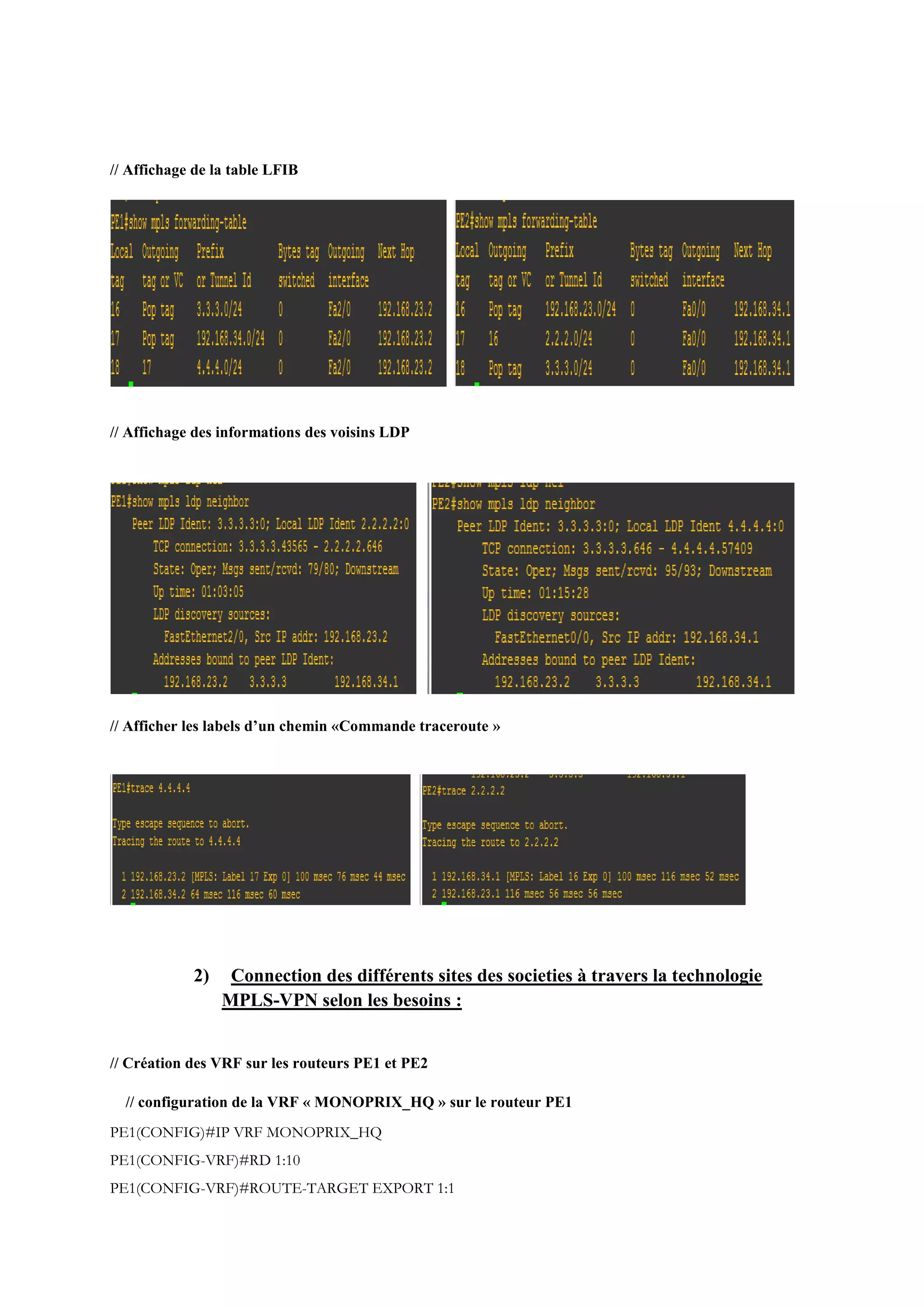

// Affichage de la table LFIB
// Affichage des informations des voisins LDP
// Afficher les labels d’un chemin «Commande traceroute »
2) Connection des différents sites des societies à travers la technologie
MPLS-VPN selon les besoins :
// Création des VRF sur les routeurs PE1 et PE2
// configuration de la VRF « MONOPRIX_HQ » sur le routeur PE1
PE1(CONFIG)#IP VRF MONOPRIX_HQ
PE1(CONFIG-VRF)#RD 1:10
PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 1:1

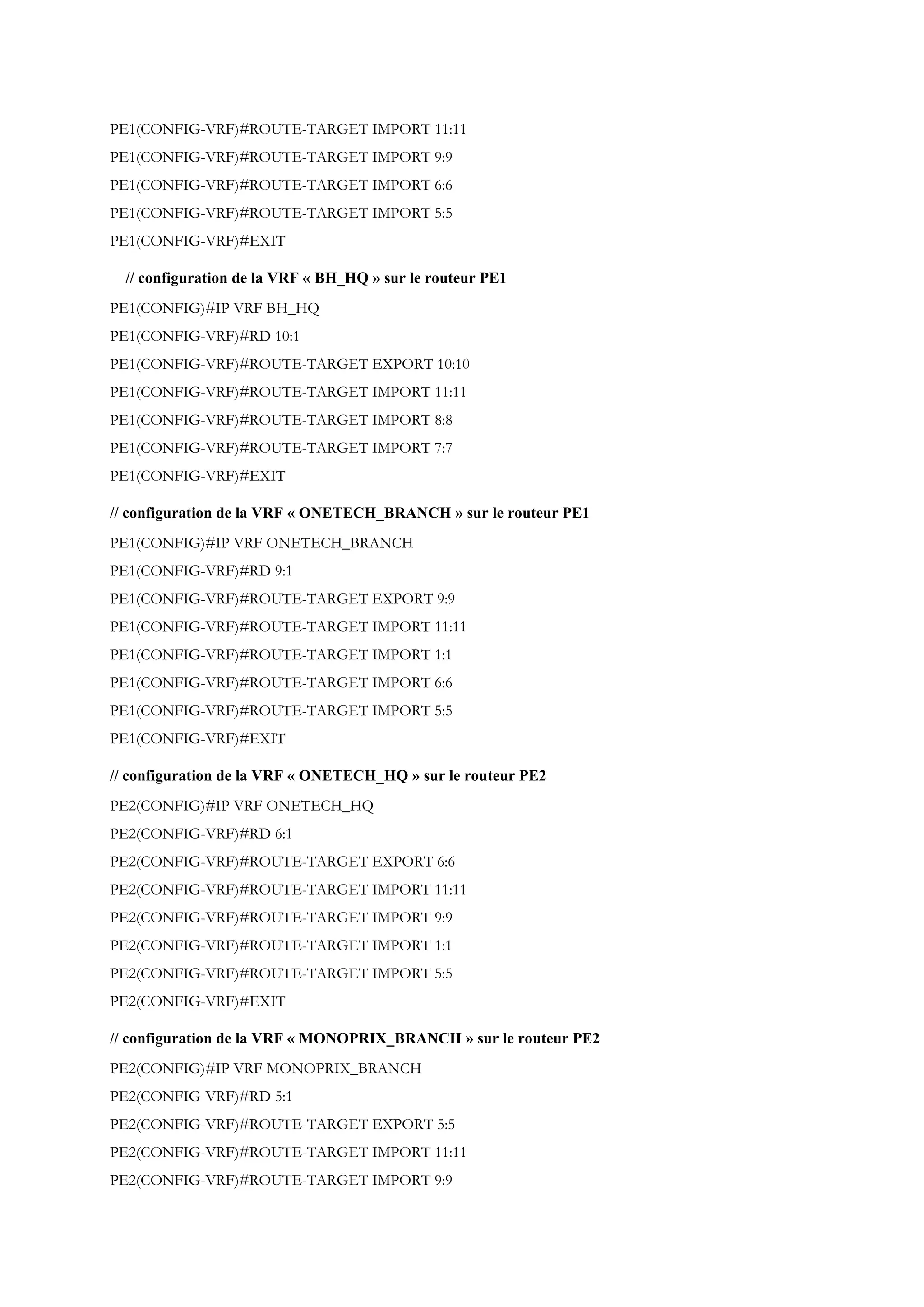

PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
PE1(CONFIG-VRF)#EXIT
// configuration de la VRF « BH_HQ » sur le routeur PE1
PE1(CONFIG)#IP VRF BH_HQ
PE1(CONFIG-VRF)#RD 10:1
PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 10:10
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 8:8
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 7:7
PE1(CONFIG-VRF)#EXIT
// configuration de la VRF « ONETECH_BRANCH » sur le routeur PE1
PE1(CONFIG)#IP VRF ONETECH_BRANCH
PE1(CONFIG-VRF)#RD 9:1
PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 9:9
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6
PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
PE1(CONFIG-VRF)#EXIT
// configuration de la VRF « ONETECH_HQ » sur le routeur PE2
PE2(CONFIG)#IP VRF ONETECH_HQ
PE2(CONFIG-VRF)#RD 6:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 6:6
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
PE2(CONFIG-VRF)#EXIT
// configuration de la VRF « MONOPRIX_BRANCH » sur le routeur PE2
PE2(CONFIG)#IP VRF MONOPRIX_BRANCH
PE2(CONFIG-VRF)#RD 5:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 5:5
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9

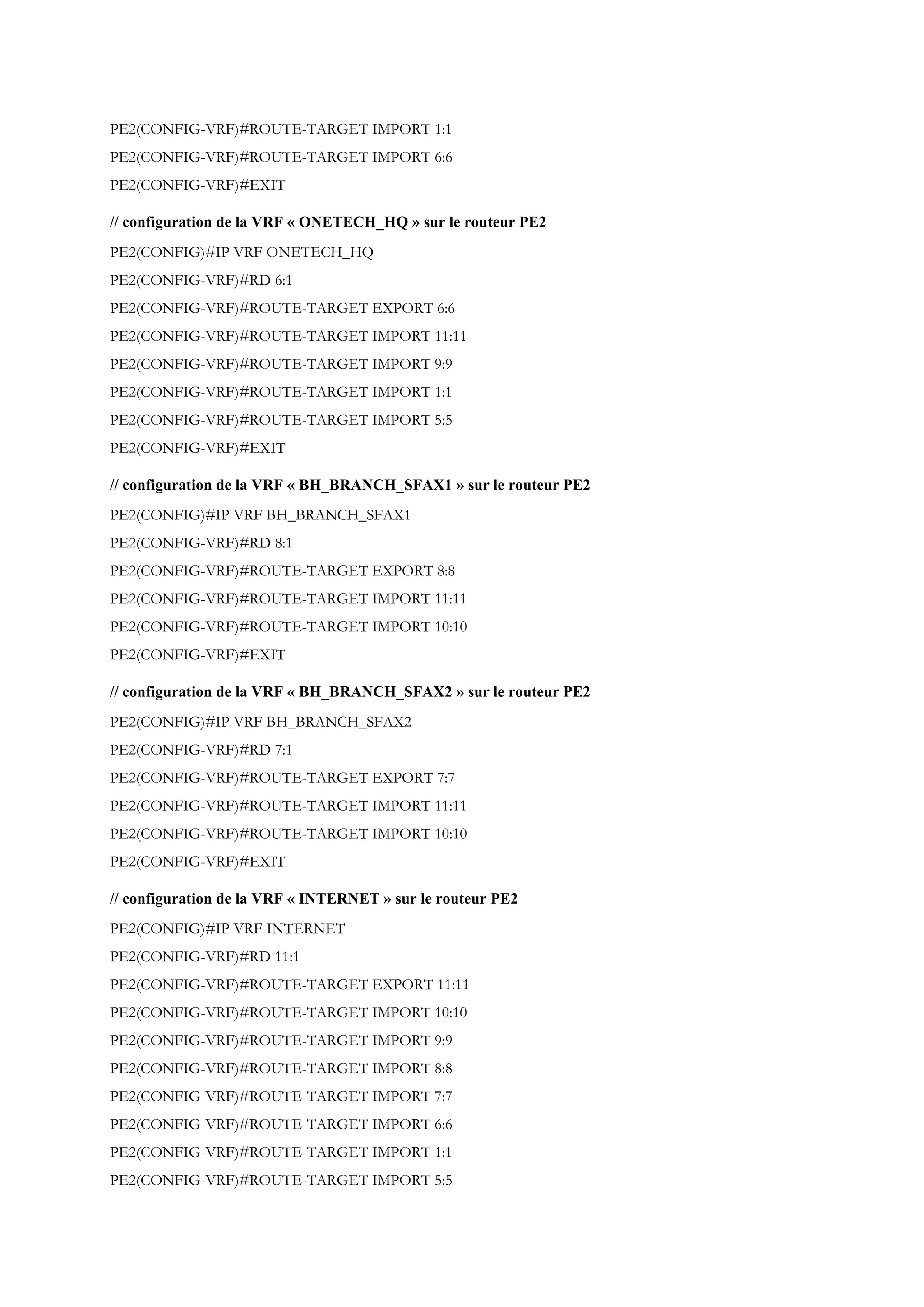

PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6
PE2(CONFIG-VRF)#EXIT
// configuration de la VRF « ONETECH_HQ » sur le routeur PE2
PE2(CONFIG)#IP VRF ONETECH_HQ
PE2(CONFIG-VRF)#RD 6:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 6:6
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
PE2(CONFIG-VRF)#EXIT
// configuration de la VRF « BH_BRANCH_SFAX1 » sur le routeur PE2
PE2(CONFIG)#IP VRF BH_BRANCH_SFAX1
PE2(CONFIG-VRF)#RD 8:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 8:8
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10
PE2(CONFIG-VRF)#EXIT
// configuration de la VRF « BH_BRANCH_SFAX2 » sur le routeur PE2
PE2(CONFIG)#IP VRF BH_BRANCH_SFAX2
PE2(CONFIG-VRF)#RD 7:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 7:7
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10
PE2(CONFIG-VRF)#EXIT
// configuration de la VRF « INTERNET » sur le routeur PE2
PE2(CONFIG)#IP VRF INTERNET
PE2(CONFIG-VRF)#RD 11:1
PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 11:11
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 8:8
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 7:7
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1
PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
PE2(CONFIG-VRF)#EXIT

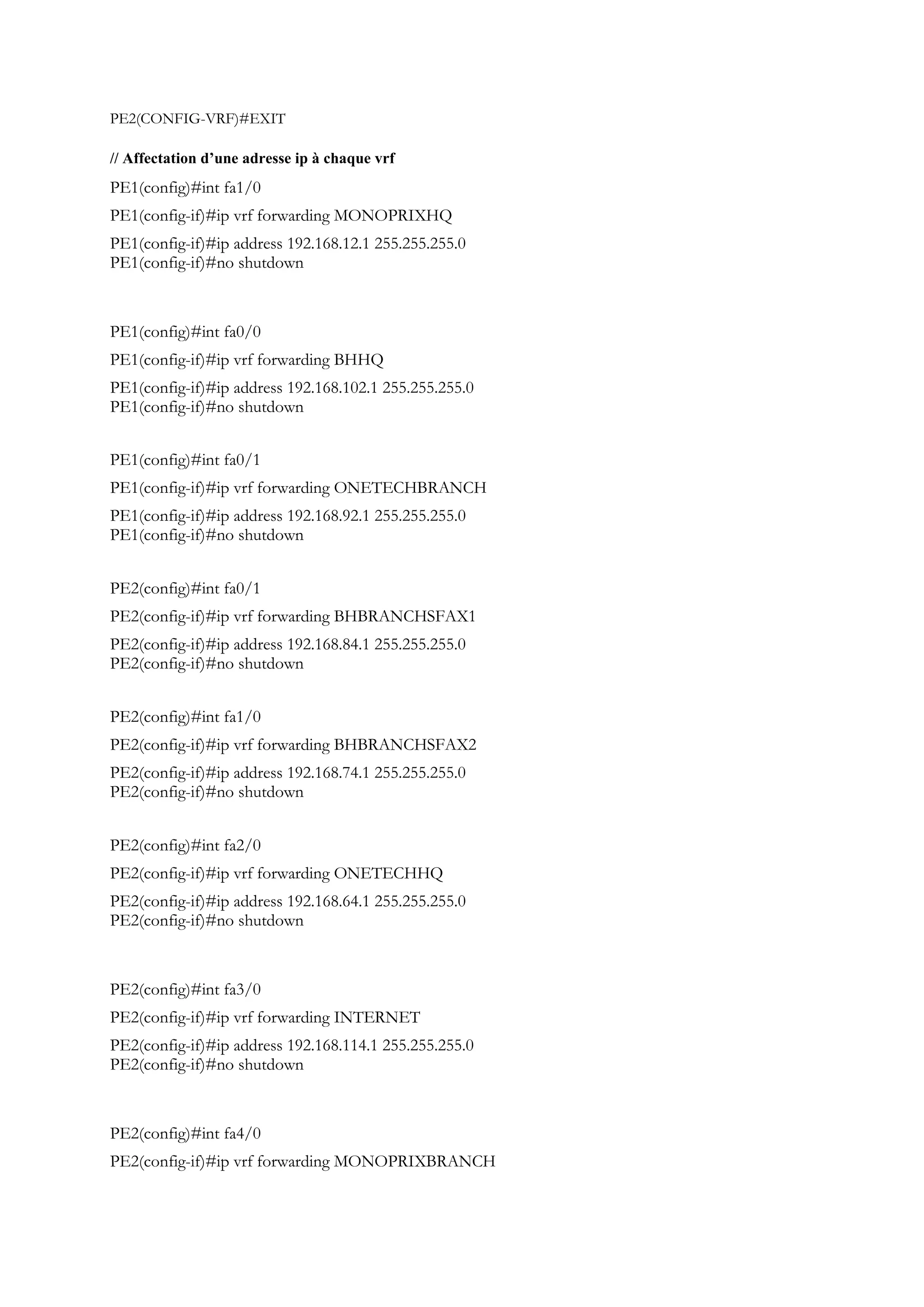

// Affectation d’une adresse ip à chaque vrf
PE1(config)#int fa1/0
PE1(config-if)#ip vrf forwarding MONOPRIXHQ
PE1(config-if)#ip address 192.168.12.1 255.255.255.0
PE1(config-if)#no shutdown
PE1(config)#int fa0/0
PE1(config-if)#ip vrf forwarding BHHQ
PE1(config-if)#ip address 192.168.102.1 255.255.255.0
PE1(config-if)#no shutdown
PE1(config)#int fa0/1
PE1(config-if)#ip vrf forwarding ONETECHBRANCH
PE1(config-if)#ip address 192.168.92.1 255.255.255.0
PE1(config-if)#no shutdown
PE2(config)#int fa0/1
PE2(config-if)#ip vrf forwarding BHBRANCHSFAX1
PE2(config-if)#ip address 192.168.84.1 255.255.255.0
PE2(config-if)#no shutdown
PE2(config)#int fa1/0
PE2(config-if)#ip vrf forwarding BHBRANCHSFAX2
PE2(config-if)#ip address 192.168.74.1 255.255.255.0
PE2(config-if)#no shutdown
PE2(config)#int fa2/0
PE2(config-if)#ip vrf forwarding ONETECHHQ
PE2(config-if)#ip address 192.168.64.1 255.255.255.0
PE2(config-if)#no shutdown
PE2(config)#int fa3/0
PE2(config-if)#ip vrf forwarding INTERNET
PE2(config-if)#ip address 192.168.114.1 255.255.255.0
PE2(config-if)#no shutdown
PE2(config)#int fa4/0
PE2(config-if)#ip vrf forwarding MONOPRIXBRANCH
PE2(config-if)#ip address 192.168.54.1 255.255.255.0
PE2(config-if)#no shutdown

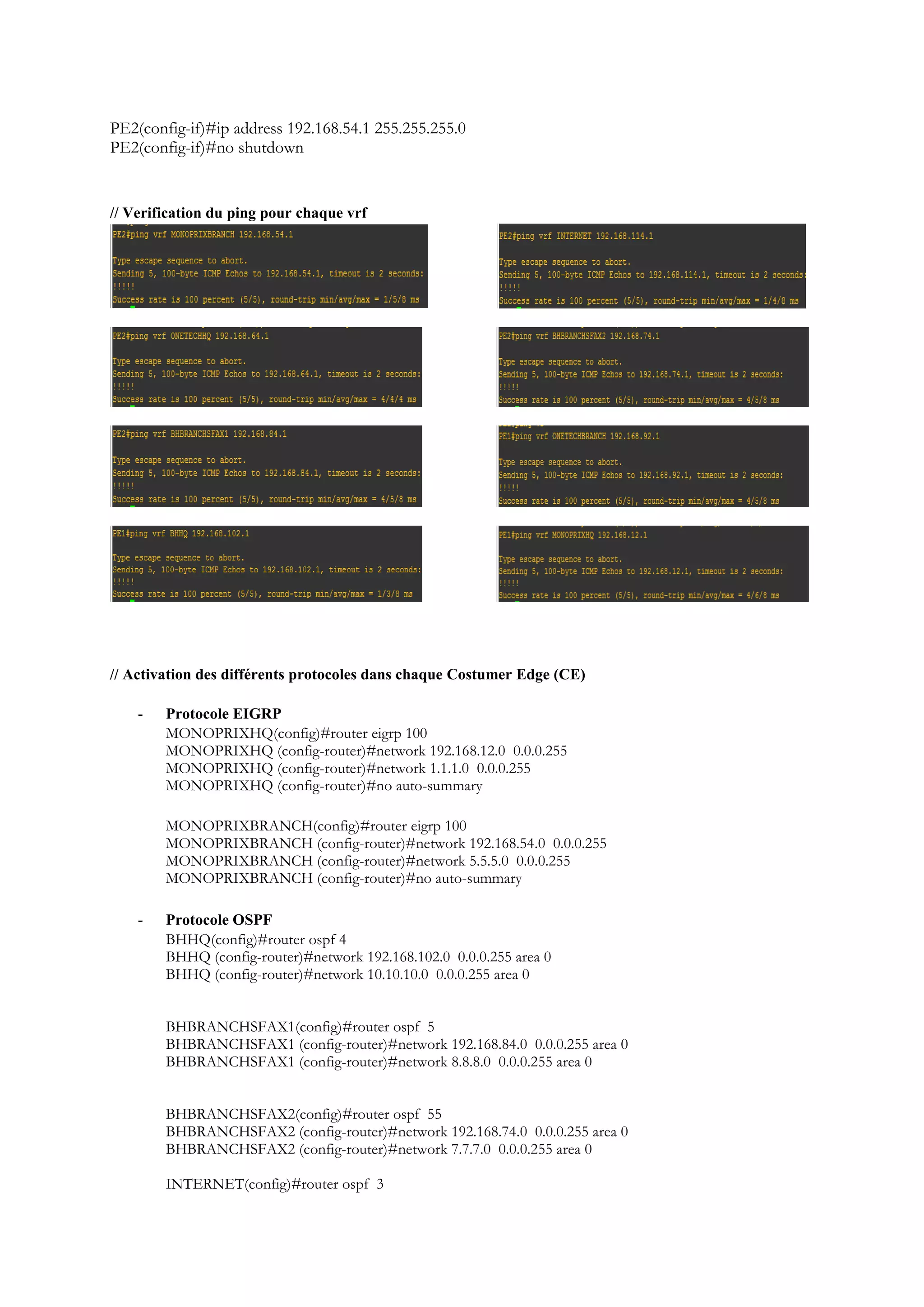

// Verification du ping pour chaque vrf
// Activation des différents protocoles dans chaque Costumer Edge (CE)
- Protocole EIGRP
MONOPRIXHQ(config)#router eigrp 100
MONOPRIXHQ (config-router)#network 192.168.12.0 0.0.0.255
MONOPRIXHQ (config-router)#network 1.1.1.0 0.0.0.255
MONOPRIXHQ (config-router)#no auto-summary
MONOPRIXBRANCH(config)#router eigrp 100
MONOPRIXBRANCH (config-router)#network 192.168.54.0 0.0.0.255
MONOPRIXBRANCH (config-router)#network 5.5.5.0 0.0.0.255
MONOPRIXBRANCH (config-router)#no auto-summary
- Protocole OSPF
BHHQ(config)#router ospf 4
BHHQ (config-router)#network 192.168.102.0 0.0.0.255 area 0
BHHQ (config-router)#network 10.10.10.0 0.0.0.255 area 0
BHBRANCHSFAX1(config)#router ospf 5
BHBRANCHSFAX1 (config-router)#network 192.168.84.0 0.0.0.255 area 0
BHBRANCHSFAX1 (config-router)#network 8.8.8.0 0.0.0.255 area 0
BHBRANCHSFAX2(config)#router ospf 55
BHBRANCHSFAX2 (config-router)#network 192.168.74.0 0.0.0.255 area 0
BHBRANCHSFAX2 (config-router)#network 7.7.7.0 0.0.0.255 area 0

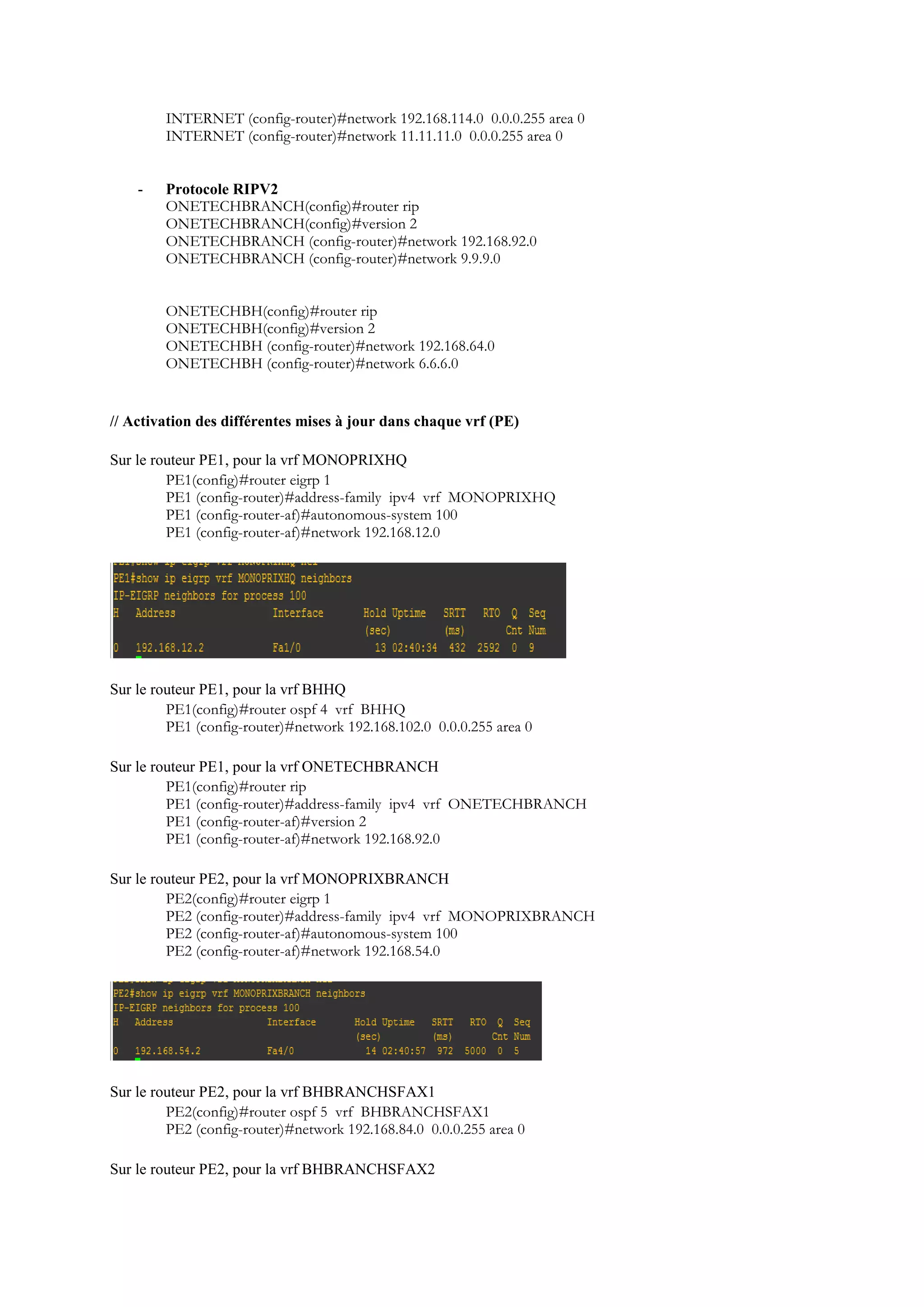

INTERNET(config)#router ospf 3
INTERNET (config-router)#network 192.168.114.0 0.0.0.255 area 0
INTERNET (config-router)#network 11.11.11.0 0.0.0.255 area 0
- Protocole RIPV2
ONETECHBRANCH(config)#router rip
ONETECHBRANCH(config)#version 2
ONETECHBRANCH (config-router)#network 192.168.92.0
ONETECHBRANCH (config-router)#network 9.9.9.0
ONETECHBH(config)#router rip
ONETECHBH(config)#version 2
ONETECHBH (config-router)#network 192.168.64.0
ONETECHBH (config-router)#network 6.6.6.0
// Activation des différentes mises à jour dans chaque vrf (PE)
Sur le routeur PE1, pour la vrf MONOPRIXHQ
PE1(config)#router eigrp 1
PE1 (config-router)#address-family ipv4 vrf MONOPRIXHQ
PE1 (config-router-af)#autonomous-system 100
PE1 (config-router-af)#network 192.168.12.0
Sur le routeur PE1, pour la vrf BHHQ
PE1(config)#router ospf 4 vrf BHHQ
PE1 (config-router)#network 192.168.102.0 0.0.0.255 area 0
Sur le routeur PE1, pour la vrf ONETECHBRANCH
PE1(config)#router rip
PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH
PE1 (config-router-af)#version 2
PE1 (config-router-af)#network 192.168.92.0
Sur le routeur PE2, pour la vrf MONOPRIXBRANCH
PE2(config)#router eigrp 1
PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH
PE2 (config-router-af)#autonomous-system 100
PE2 (config-router-af)#network 192.168.54.0
Sur le routeur PE2, pour la vrf BHBRANCHSFAX1
PE2(config)#router ospf 5 vrf BHBRANCHSFAX1
PE2 (config-router)#network 192.168.84.0 0.0.0.255 area 0
Sur le routeur PE2, pour la vrf BHBRANCHSFAX2

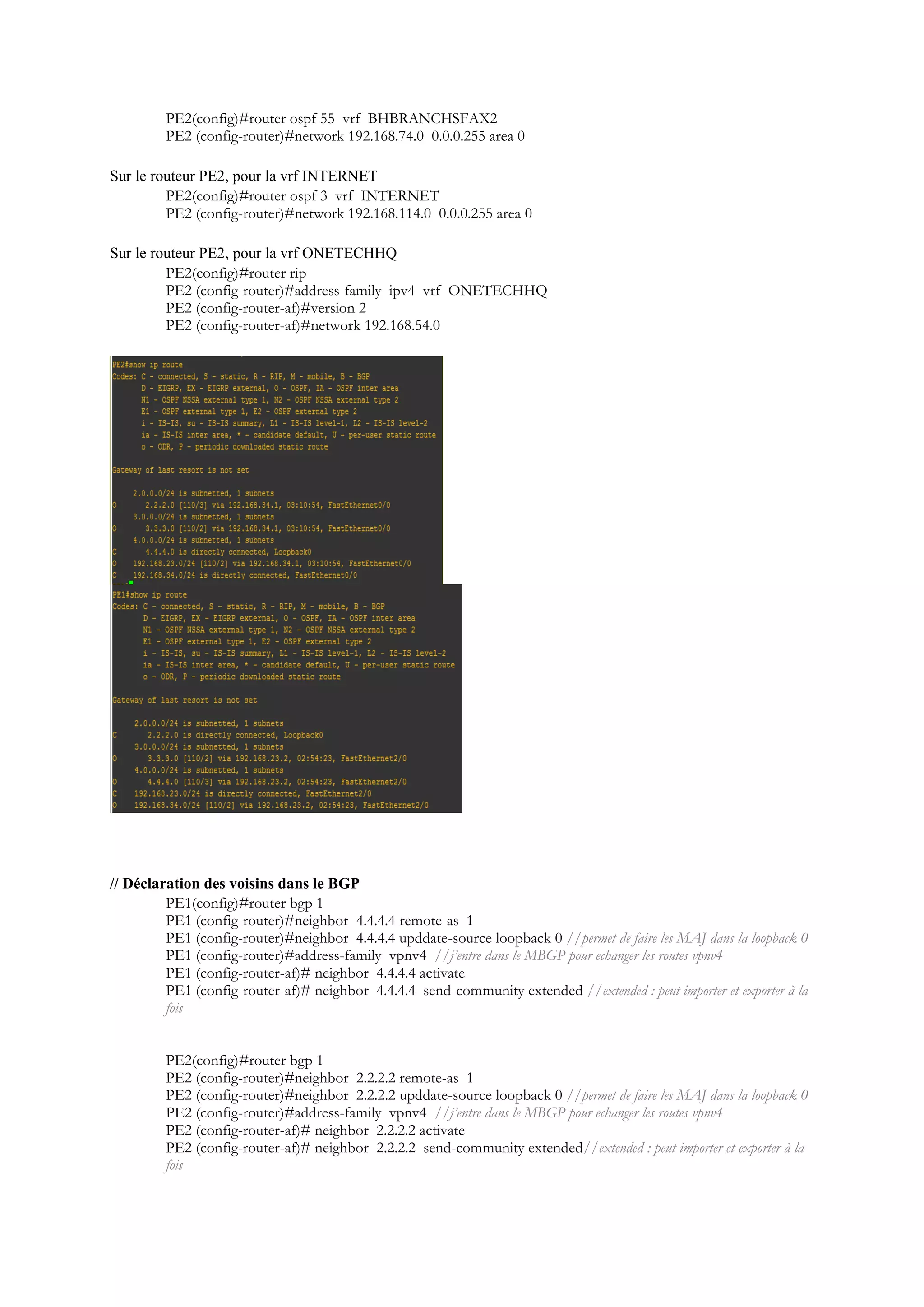

PE2(config)#router ospf 55 vrf BHBRANCHSFAX2
PE2 (config-router)#network 192.168.74.0 0.0.0.255 area 0
Sur le routeur PE2, pour la vrf INTERNET
PE2(config)#router ospf 3 vrf INTERNET
PE2 (config-router)#network 192.168.114.0 0.0.0.255 area 0
Sur le routeur PE2, pour la vrf ONETECHHQ
PE2(config)#router rip
PE2 (config-router)#address-family ipv4 vrf ONETECHHQ
PE2 (config-router-af)#version 2
PE2 (config-router-af)#network 192.168.54.0
// Déclaration des voisins dans le BGP
PE1(config)#router bgp 1
PE1 (config-router)#neighbor 4.4.4.4 remote-as 1
PE1 (config-router)#neighbor 4.4.4.4 upddate-source loopback 0 //permet de faire les MAJ dans la loopback 0
PE1 (config-router)#address-family vpnv4 //j’entre dans le MBGP pour echanger les routes vpnv4
PE1 (config-router-af)# neighbor 4.4.4.4 activate
PE1 (config-router-af)# neighbor 4.4.4.4 send-community extended //extended : peut importer et exporter à la
fois
PE2(config)#router bgp 1
PE2 (config-router)#neighbor 2.2.2.2 remote-as 1
PE2 (config-router)#neighbor 2.2.2.2 upddate-source loopback 0 //permet de faire les MAJ dans la loopback 0
PE2 (config-router)#address-family vpnv4 //j’entre dans le MBGP pour echanger les routes vpnv4
PE2 (config-router-af)# neighbor 2.2.2.2 activate
PE2 (config-router-af)# neighbor 2.2.2.2 send-community extended//extended : peut importer et exporter à la
fois

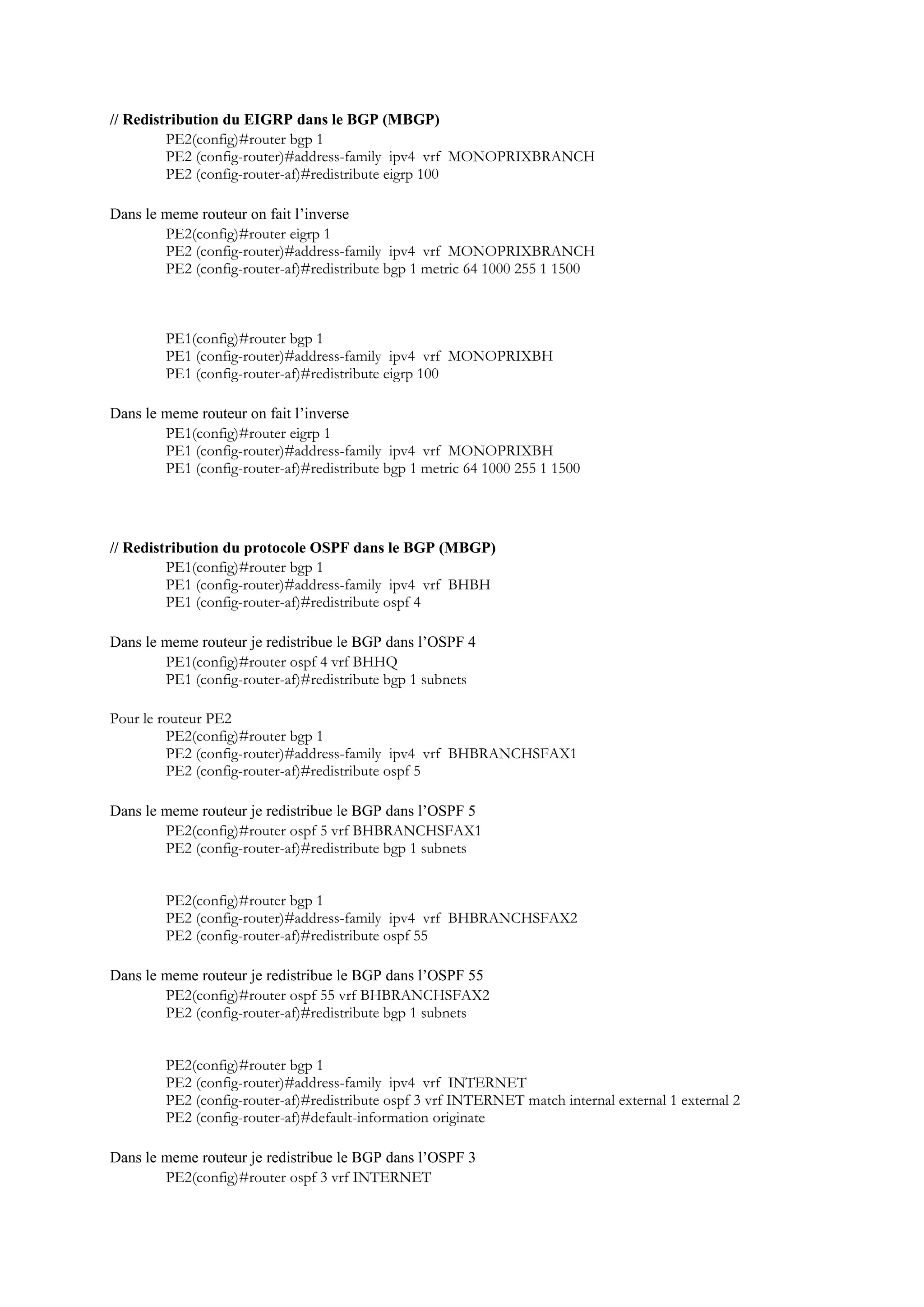

// Redistribution du EIGRP dans le BGP (MBGP)
PE2(config)#router bgp 1
PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH
PE2 (config-router-af)#redistribute eigrp 100
Dans le meme routeur on fait l’inverse
PE2(config)#router eigrp 1
PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH
PE2 (config-router-af)#redistribute bgp 1 metric 64 1000 255 1 1500
PE1(config)#router bgp 1
PE1 (config-router)#address-family ipv4 vrf MONOPRIXBH
PE1 (config-router-af)#redistribute eigrp 100
Dans le meme routeur on fait l’inverse
PE1(config)#router eigrp 1
PE1 (config-router)#address-family ipv4 vrf MONOPRIXBH
PE1 (config-router-af)#redistribute bgp 1 metric 64 1000 255 1 1500
// Redistribution du protocole OSPF dans le BGP (MBGP)
PE1(config)#router bgp 1
PE1 (config-router)#address-family ipv4 vrf BHBH
PE1 (config-router-af)#redistribute ospf 4
Dans le meme routeur je redistribue le BGP dans l’OSPF 4
PE1(config)#router ospf 4 vrf BHHQ
PE1 (config-router-af)#redistribute bgp 1 subnets
Pour le routeur PE2
PE2(config)#router bgp 1
PE2 (config-router)#address-family ipv4 vrf BHBRANCHSFAX1
PE2 (config-router-af)#redistribute ospf 5
Dans le meme routeur je redistribue le BGP dans l’OSPF 5
PE2(config)#router ospf 5 vrf BHBRANCHSFAX1
PE2 (config-router-af)#redistribute bgp 1 subnets
PE2(config)#router bgp 1
PE2 (config-router)#address-family ipv4 vrf BHBRANCHSFAX2
PE2 (config-router-af)#redistribute ospf 55
Dans le meme routeur je redistribue le BGP dans l’OSPF 55
PE2(config)#router ospf 55 vrf BHBRANCHSFAX2
PE2 (config-router-af)#redistribute bgp 1 subnets
PE2(config)#router bgp 1
PE2 (config-router)#address-family ipv4 vrf INTERNET
PE2 (config-router-af)#redistribute ospf 3 vrf INTERNET match internal external 1 external 2
PE2 (config-router-af)#default-information originate
Dans le meme routeur je redistribue le BGP dans l’OSPF 3
PE2(config)#router ospf 3 vrf INTERNET
PE2 (config-router-af)#redistribute bgp 1 subnets

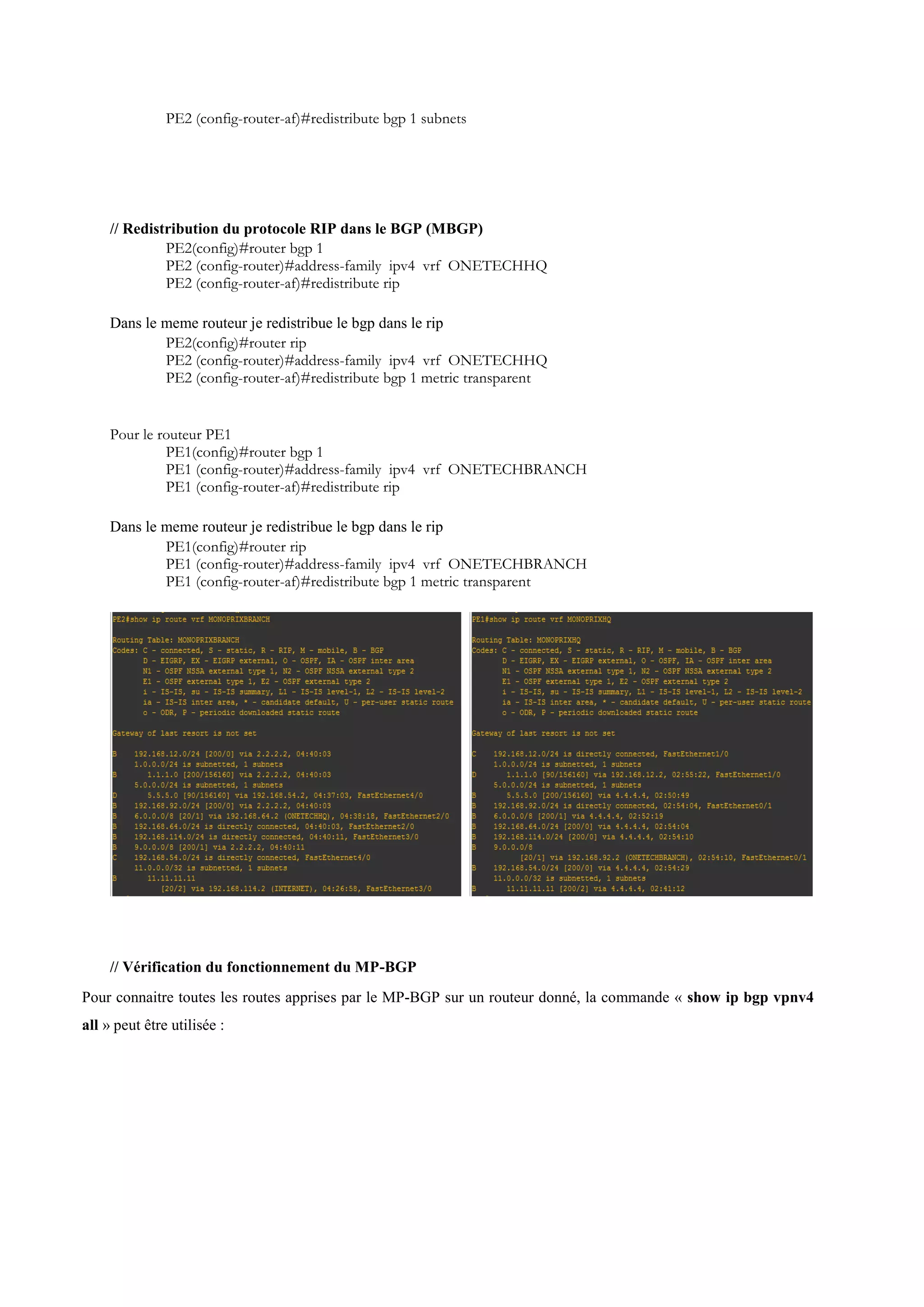

// Redistribution du protocole RIP dans le BGP (MBGP)
PE2(config)#router bgp 1
PE2 (config-router)#address-family ipv4 vrf ONETECHHQ
PE2 (config-router-af)#redistribute rip
Dans le meme routeur je redistribue le bgp dans le rip
PE2(config)#router rip
PE2 (config-router)#address-family ipv4 vrf ONETECHHQ
PE2 (config-router-af)#redistribute bgp 1 metric transparent
Pour le routeur PE1
PE1(config)#router bgp 1
PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH
PE1 (config-router-af)#redistribute rip
Dans le meme routeur je redistribue le bgp dans le rip
PE1(config)#router rip
PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH
PE1 (config-router-af)#redistribute bgp 1 metric transparent
// Vérification du fonctionnement du MP-BGP
Pour connaitre toutes les routes apprises par le MP-BGP sur un routeur donné, la commande « show ip bgp vpnv4
all » peut être utilisée :

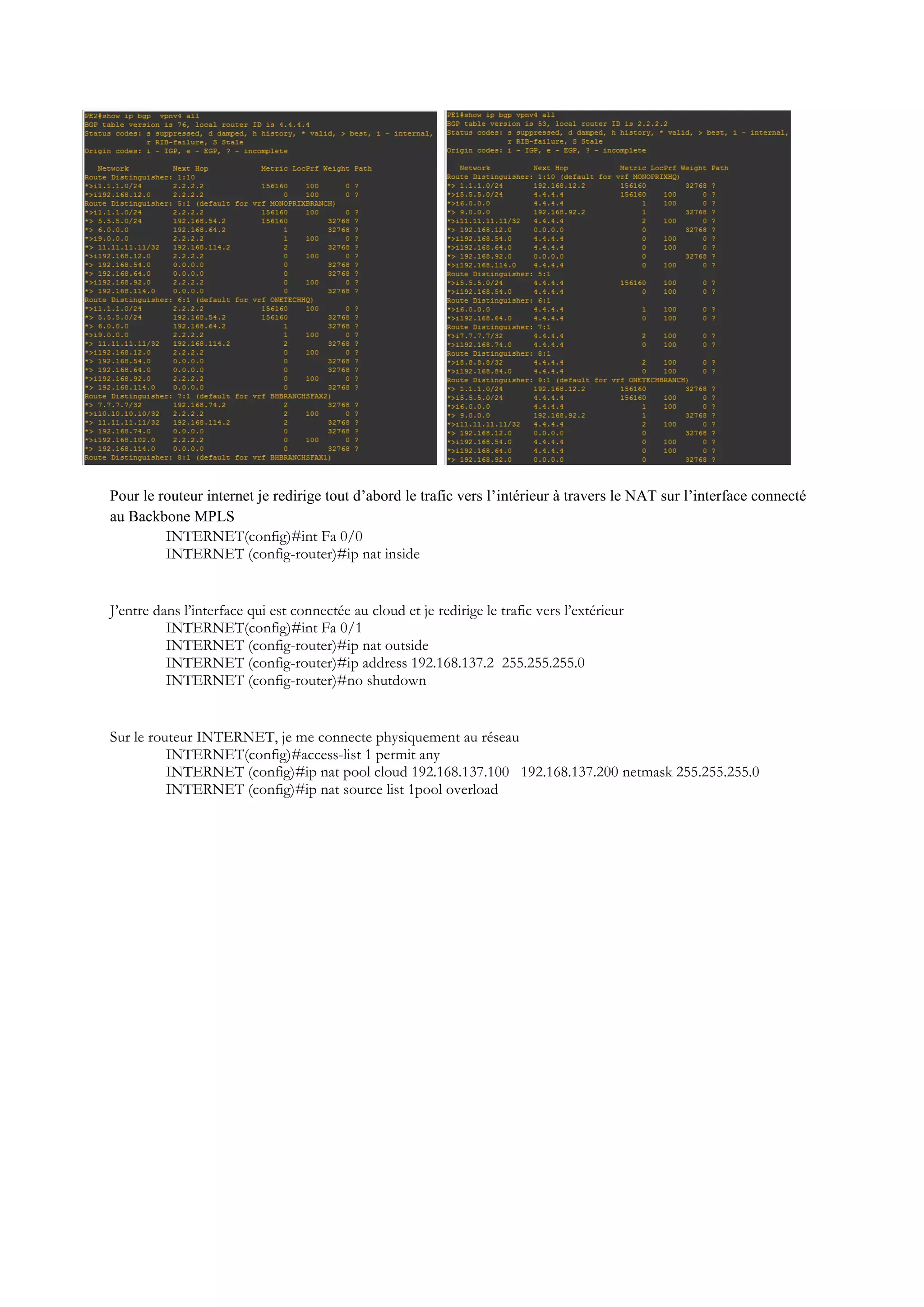

Pour le routeur internet je redirige tout d’abord le trafic vers l’intérieur à travers le NAT sur l’interface connecté
au Backbone MPLS
INTERNET(config)#int Fa 0/0
INTERNET (config-router)#ip nat inside
J’entre dans l’interface qui est connectée au cloud et je redirige le trafic vers l’extérieur
INTERNET(config)#int Fa 0/1
INTERNET (config-router)#ip nat outside
INTERNET (config-router)#ip address 192.168.137.2 255.255.255.0
INTERNET (config-router)#no shutdown
Sur le routeur INTERNET, je me connecte physiquement au réseau
INTERNET(config)#access-list 1 permit any
INTERNET (config)#ip nat pool cloud 192.168.137.100 192.168.137.200 netmask 255.255.255.0
INTERNET (config)#ip nat source list 1pool overload

Contenu connexe

Tendances

mémoire de projet de fin d'études
mémoire de projet de fin d'études mémoire de projet de fin d'études
mémoire de projet de fin d'études MortadhaBouallagui

Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...
Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...
Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...Alphorm

Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : Commutation
Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : CommutationAlphorm.com Formation CCNP ENCOR 350-401 (1of8) : Commutation
Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : CommutationAlphorm

4 protocole de redondance(hsrp-vrrp-glbp)
4 protocole de redondance(hsrp-vrrp-glbp)4 protocole de redondance(hsrp-vrrp-glbp)
4 protocole de redondance(hsrp-vrrp-glbp)medalaa

RADIUS ET TACACS+.pptx
RADIUS ET TACACS+.pptxRADIUS ET TACACS+.pptx
RADIUS ET TACACS+.pptxZokomElie

BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdf
BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdfBAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdf
BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdfBayeOusseynouFall

éTude et mise_en_place_d_une_solution_voip_sécurisée
éTude et mise_en_place_d_une_solution_voip_sécuriséeéTude et mise_en_place_d_une_solution_voip_sécurisée
éTude et mise_en_place_d_une_solution_voip_sécuriséeahmedElkha

Mise En Place d'une Solution de Supervision Réseau
Mise En Place d'une Solution de Supervision Réseau Mise En Place d'une Solution de Supervision Réseau
Mise En Place d'une Solution de Supervision Réseau Yaya N'Tyeni Sanogo

Memoire finale
Memoire finaleMemoire finale
Memoire finalegoogang

Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
Sécurité Réseau à Base d'un Firewall Matériel (fortigate)Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
Sécurité Réseau à Base d'un Firewall Matériel (fortigate)Sakka Mustapha

Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...
Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...
Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...Coulibaly Kidjomitchin Jean-Marc

VPN site-to-site.pdf
VPN site-to-site.pdfVPN site-to-site.pdf
VPN site-to-site.pdfgorguindiaye


Tendances (20)

mémoire de projet de fin d'études
mémoire de projet de fin d'études mémoire de projet de fin d'études
mémoire de projet de fin d'études

MPLS
MPLSMPLS
MPLS

Rapport de fin d'etude
Rapport  de fin d'etudeRapport  de fin d'etude
Rapport de fin d'etude

Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...
Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...
Alphorm.com Formation CCNA 200-301 version 2020 (1of6) : Les Fondamentaux des...

Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : Commutation
Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : CommutationAlphorm.com Formation CCNP ENCOR 350-401 (1of8) : Commutation
Alphorm.com Formation CCNP ENCOR 350-401 (1of8) : Commutation

4 protocole de redondance(hsrp-vrrp-glbp)
4 protocole de redondance(hsrp-vrrp-glbp)4 protocole de redondance(hsrp-vrrp-glbp)
4 protocole de redondance(hsrp-vrrp-glbp)

RADIUS ET TACACS+.pptx
RADIUS ET TACACS+.pptxRADIUS ET TACACS+.pptx
RADIUS ET TACACS+.pptx

Mise en place d’un OpenVPN sous PfSense
Mise en place d’un OpenVPN sous PfSenseMise en place d’un OpenVPN sous PfSense
Mise en place d’un OpenVPN sous PfSense

MPLS-TE
MPLS-TEMPLS-TE
MPLS-TE

BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdf
BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdfBAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdf
BAYE_O_FALL-SAIDOU_MBODJI-LabUT.pdf

éTude et mise_en_place_d_une_solution_voip_sécurisée
éTude et mise_en_place_d_une_solution_voip_sécuriséeéTude et mise_en_place_d_une_solution_voip_sécurisée
éTude et mise_en_place_d_une_solution_voip_sécurisée

Rapport PFE VoIP
Rapport PFE VoIPRapport PFE VoIP
Rapport PFE VoIP

Mise En Place d'une Solution de Supervision Réseau
Mise En Place d'une Solution de Supervision Réseau Mise En Place d'une Solution de Supervision Réseau
Mise En Place d'une Solution de Supervision Réseau

Tp voip
Tp voipTp voip
Tp voip

Présentation VOIP
Présentation  VOIPPrésentation  VOIP
Présentation VOIP

Memoire finale
Memoire finaleMemoire finale
Memoire finale

Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
Sécurité Réseau à Base d'un Firewall Matériel (fortigate)Sécurité Réseau à Base d'un Firewall Matériel (fortigate)
Sécurité Réseau à Base d'un Firewall Matériel (fortigate)

Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...
Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...
Mémoire de fin d'étude: Migration de la téléphonie classique vers la téléphon...

VPN site-to-site.pdf
VPN site-to-site.pdfVPN site-to-site.pdf
VPN site-to-site.pdf

Rapport sécurité
Rapport sécuritéRapport sécurité
Rapport sécurité


En vedette

PFE : ITIL - Gestion de parc informatique
PFE : ITIL - Gestion de parc informatiquePFE : ITIL - Gestion de parc informatique
PFE : ITIL - Gestion de parc informatiquechammem

Rapport PFE: Gestion de Parc Informatique
Rapport PFE: Gestion de Parc InformatiqueRapport PFE: Gestion de Parc Informatique
Rapport PFE: Gestion de Parc InformatiqueEric Maxime

Presentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskPresentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskRaef Ghribi

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaNazih Heni

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiquejihene Ab

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Riadh K.


En vedette (10)

IOIO Card
IOIO CardIOIO Card
IOIO Card

Envoi SMS JAVA
Envoi SMS JAVAEnvoi SMS JAVA
Envoi SMS JAVA

Jeu Motus C
Jeu Motus  CJeu Motus  C
Jeu Motus C

PFE : ITIL - Gestion de parc informatique
PFE : ITIL - Gestion de parc informatiquePFE : ITIL - Gestion de parc informatique
PFE : ITIL - Gestion de parc informatique

Rapport PFE: Gestion de Parc Informatique
Rapport PFE: Gestion de Parc InformatiqueRapport PFE: Gestion de Parc Informatique
Rapport PFE: Gestion de Parc Informatique

Presentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskPresentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help desk

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédia

Rapport De PFE
Rapport De PFERapport De PFE
Rapport De PFE

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...


Similaire à MPLS-VPN

commande 2.pdf
commande 2.pdfcommande 2.pdf
commande 2.pdfalirayss

Les commandes CISCO (routeur)
Les commandes CISCO (routeur)Les commandes CISCO (routeur)
Les commandes CISCO (routeur)EL AMRI El Hassan

Configuración de los router
Configuración de los routerConfiguración de los router
Configuración de los routerJESUS EMMANUEL

EIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relayEIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relaymdyabi

Préparation de 2015 !!
Préparation de 2015 !!Préparation de 2015 !!
Préparation de 2015 !!Ahmed X-boy

Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : Architecture
Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : ArchitectureAlphorm.com Formation CCNP ENCOR 350-401 (5/8) : Architecture
Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : ArchitectureAlphorm

TP routage defaut et staique .....................
TP routage defaut et staique .....................TP routage defaut et staique .....................
TP routage defaut et staique .....................Salah Gharbi

Ciscomadesimple.be vrrp virtual router redundancy protocol
Ciscomadesimple.be vrrp  virtual router redundancy protocolCiscomadesimple.be vrrp  virtual router redundancy protocol
Ciscomadesimple.be vrrp virtual router redundancy protocolbasschuck2411

Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)
Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)
Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)SmartnSkilled

Cassandra Ippevent 20 Juin 2013
Cassandra Ippevent 20 Juin 2013Cassandra Ippevent 20 Juin 2013
Cassandra Ippevent 20 Juin 2013vberetti


Similaire à MPLS-VPN (20)

soutenance.ppt
soutenance.pptsoutenance.ppt
soutenance.ppt

soutenance.ppt
soutenance.pptsoutenance.ppt
soutenance.ppt

soutenance.ppt
soutenance.pptsoutenance.ppt
soutenance.ppt

soutenance.ppt
soutenance.pptsoutenance.ppt
soutenance.ppt

commande 2.pdf
commande 2.pdfcommande 2.pdf
commande 2.pdf

Configuration de-base-d
Configuration de-base-dConfiguration de-base-d
Configuration de-base-d

Les commandes CISCO (routeur)
Les commandes CISCO (routeur)Les commandes CISCO (routeur)
Les commandes CISCO (routeur)

Tout atm
Tout atmTout atm
Tout atm

Configuración de los router
Configuración de los routerConfiguración de los router
Configuración de los router

EIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relayEIGRP - EIGRP sur frame relay
EIGRP - EIGRP sur frame relay

Astuces cisco
Astuces ciscoAstuces cisco
Astuces cisco

Préparation de 2015 !!
Préparation de 2015 !!Préparation de 2015 !!
Préparation de 2015 !!

Version Final Presentation
Version Final PresentationVersion Final Presentation
Version Final Presentation

cisco_base.ppt
cisco_base.pptcisco_base.ppt
cisco_base.ppt

Tuto VP IPSEC Site-to-site
Tuto VP IPSEC Site-to-siteTuto VP IPSEC Site-to-site
Tuto VP IPSEC Site-to-site

Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : Architecture
Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : ArchitectureAlphorm.com Formation CCNP ENCOR 350-401 (5/8) : Architecture
Alphorm.com Formation CCNP ENCOR 350-401 (5/8) : Architecture

TP routage defaut et staique .....................
TP routage defaut et staique .....................TP routage defaut et staique .....................
TP routage defaut et staique .....................

Ciscomadesimple.be vrrp virtual router redundancy protocol
Ciscomadesimple.be vrrp  virtual router redundancy protocolCiscomadesimple.be vrrp  virtual router redundancy protocol
Ciscomadesimple.be vrrp virtual router redundancy protocol

Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)
Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)
Support formation vidéo : Cisco CCNA Routing & Switching - Examen (200-125) (2)

Cassandra Ippevent 20 Juin 2013
Cassandra Ippevent 20 Juin 2013Cassandra Ippevent 20 Juin 2013
Cassandra Ippevent 20 Juin 2013


Dernier

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesLeBaobabBleu1

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseTxaruka

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en FranceTxaruka

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024IEN_Jonzac

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxAbderrahim GHASSOUB

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationLeBaobabBleu1

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbainesSocratis Vasiopoulos

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audittechwinconsulting

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxAbderrahim GHASSOUB


Dernier (14)

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audit

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx


MPLS-VPN

  • 1. CAHIER DE CHARGE DU PROJET MPLS I- Topologie : II- Besoins des Clients:  Les sociétés BH, Monoprix et OneTech décident d’interconnecter leurs sites à travers la technologie MPLS VPN  La société BH veut avoir une architecture ‘’Hub and spoke’’, les agences communiquent avec le site central mais n’ont pas une connexion entre eux.  Les sites de la société OneTech de même que les sites Monoprix appartiennent au même VPN.  Tous les sites des différentes sociétés veulent se connecter à internet. III- Travail Réalisé: 1) Configuration d’un BackBone MPLS: Nous allons tout d’abord adresser les interfaces (physique et logicielle) des routeurs de notre Backbone. Pour le routeur PE1 PE1(config)#int fa0/0 PE1(config-if)# ip address 192.168.102.1 255.255.255.0 PE1(config)#int fa0/1
  • 2. PE1(config-if)# ip address 192.168.92.1 255.255.255.0 PE1(config)#int fa1/0 PE1(config-if)# ip address 192.168.12.1 255.255.255.0 PE1(config)#int fa2/0 PE1(config-if)# ip address 192.168.23.1 255.255.255.0 PE1 (config)#int loopback 0 PE1(config)# ip address 2.2.2.2 255.255.255.0 PE1(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point Pour le routeur PE2 PE2(config)#int fa0/0 PE2(config-if)# ip address 192.168.34.2 255.255.255.0 PE2(config)#int fa0/1 PE2(config-if)# ip address 192.168.84.1 255.255.255.0 PE2(config)#int fa1/0 PE2(config-if)# ip address 192.168.74.1 255.255.255.0 PE2(config)#int fa2/0 PE2(config-if)# ip address 192.168.64.1 255.255.255.0 PE2(config)#int fa3/0 PE2(config-if)# ip address 192.168.114.1 255.255.255.0 PE2(config)#int fa4/0 PE2(config-if)# ip address 192.168.54.1 255.255.255.0 PE2 (config)#int loopback 0 PE2(config)# ip address 4.4.4.4 255.255.255.0 PE2(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point Pour le routeur P P(config)#int fa0/0 P(config-if)# ip address 192.168.23.2 255.255.255.0 P(config)#int fa0/1 P(config-if)# ip address 192.168.34.1 255.255.255.0 P (config)#int loopback 0 P(config)# ip address 3.3.3.3 255.255.255.0 P(config)#ip ospf network point-to-point //MAJ OSPF envoyé point par point
  • 3. //Activation le protocole de routage OSPF (IGP) au niveau des routeurs du Backbone Pour le routeur PE1 PE1(config)#router ospf 1 PE1(config-router)#network 192.168.23.0 0.0.0.255 area 0 PE1(config-router)#network 2.2.2.0 0.0.0.255 AREA 0 Pour le routeur PE2 PE2(config)#router ospf 1 PE2(config-router)#network 192.168.34.0 0.0.0.255 area 0 PE2(config-router)#network 4.4.4.0 0.0.0.255 AREA 0 Pour le routeur P P(config)#router ospf 1 P(config-router)#network 192.168.23.0 0.0.0.255 area 0 P(config-router)#network 192.168.34.0 0.0.0.255 area 0 P(config-router)#network 3.3.3.0 0.0.0.255 AREA 0 //Activation de MPLS sur les routeurs Provider Edge Pour le routeur PE1 PE1(config)#ip cef //on l’acitve seulement au niveau des routeurs cisco PE1(config)#mpls label protocol ldp //activation du MPLS avec le label et son protocol PE1(config)#mpls ldp router-id loopback 0 //activation du protocol sur l’interface logicielle PE1(config)#int fa2/0 //activation du mpls dans l’interface physique PE1(config-if)#mpls ip Pour le routeur PE2 PE2(config)#ip cef //on l’active seulement au niveau des routeurs cisco PE2(config)#mpls label protocol ldp //activation du MPLS avec le label et son protocol PE2(config)#mpls ldp router-id loopback 0 //activation du protocol sur l’interface logicielle PE2(config)#int fa0/0 //activation du mpls dans l’interface physique PE2(config-if)#mpls ip // Affichage de la table LIB
  • 4. // Affichage de la table LFIB // Affichage des informations des voisins LDP // Afficher les labels d’un chemin «Commande traceroute » 2) Connection des différents sites des societies à travers la technologie MPLS-VPN selon les besoins : // Création des VRF sur les routeurs PE1 et PE2 // configuration de la VRF « MONOPRIX_HQ » sur le routeur PE1 PE1(CONFIG)#IP VRF MONOPRIX_HQ PE1(CONFIG-VRF)#RD 1:10 PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 1:1
  • 5. PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5 PE1(CONFIG-VRF)#EXIT // configuration de la VRF « BH_HQ » sur le routeur PE1 PE1(CONFIG)#IP VRF BH_HQ PE1(CONFIG-VRF)#RD 10:1 PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 10:10 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 8:8 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 7:7 PE1(CONFIG-VRF)#EXIT // configuration de la VRF « ONETECH_BRANCH » sur le routeur PE1 PE1(CONFIG)#IP VRF ONETECH_BRANCH PE1(CONFIG-VRF)#RD 9:1 PE1(CONFIG-VRF)#ROUTE-TARGET EXPORT 9:9 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6 PE1(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5 PE1(CONFIG-VRF)#EXIT // configuration de la VRF « ONETECH_HQ » sur le routeur PE2 PE2(CONFIG)#IP VRF ONETECH_HQ PE2(CONFIG-VRF)#RD 6:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 6:6 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5 PE2(CONFIG-VRF)#EXIT // configuration de la VRF « MONOPRIX_BRANCH » sur le routeur PE2 PE2(CONFIG)#IP VRF MONOPRIX_BRANCH PE2(CONFIG-VRF)#RD 5:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 5:5 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9
  • 6. PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6 PE2(CONFIG-VRF)#EXIT // configuration de la VRF « ONETECH_HQ » sur le routeur PE2 PE2(CONFIG)#IP VRF ONETECH_HQ PE2(CONFIG-VRF)#RD 6:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 6:6 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5 PE2(CONFIG-VRF)#EXIT // configuration de la VRF « BH_BRANCH_SFAX1 » sur le routeur PE2 PE2(CONFIG)#IP VRF BH_BRANCH_SFAX1 PE2(CONFIG-VRF)#RD 8:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 8:8 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10 PE2(CONFIG-VRF)#EXIT // configuration de la VRF « BH_BRANCH_SFAX2 » sur le routeur PE2 PE2(CONFIG)#IP VRF BH_BRANCH_SFAX2 PE2(CONFIG-VRF)#RD 7:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 7:7 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10 PE2(CONFIG-VRF)#EXIT // configuration de la VRF « INTERNET » sur le routeur PE2 PE2(CONFIG)#IP VRF INTERNET PE2(CONFIG-VRF)#RD 11:1 PE2(CONFIG-VRF)#ROUTE-TARGET EXPORT 11:11 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 10:10 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 9:9 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 8:8 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 7:7 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 6:6 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 1:1 PE2(CONFIG-VRF)#ROUTE-TARGET IMPORT 5:5
  • 7. PE2(CONFIG-VRF)#EXIT // Affectation d’une adresse ip à chaque vrf PE1(config)#int fa1/0 PE1(config-if)#ip vrf forwarding MONOPRIXHQ PE1(config-if)#ip address 192.168.12.1 255.255.255.0 PE1(config-if)#no shutdown PE1(config)#int fa0/0 PE1(config-if)#ip vrf forwarding BHHQ PE1(config-if)#ip address 192.168.102.1 255.255.255.0 PE1(config-if)#no shutdown PE1(config)#int fa0/1 PE1(config-if)#ip vrf forwarding ONETECHBRANCH PE1(config-if)#ip address 192.168.92.1 255.255.255.0 PE1(config-if)#no shutdown PE2(config)#int fa0/1 PE2(config-if)#ip vrf forwarding BHBRANCHSFAX1 PE2(config-if)#ip address 192.168.84.1 255.255.255.0 PE2(config-if)#no shutdown PE2(config)#int fa1/0 PE2(config-if)#ip vrf forwarding BHBRANCHSFAX2 PE2(config-if)#ip address 192.168.74.1 255.255.255.0 PE2(config-if)#no shutdown PE2(config)#int fa2/0 PE2(config-if)#ip vrf forwarding ONETECHHQ PE2(config-if)#ip address 192.168.64.1 255.255.255.0 PE2(config-if)#no shutdown PE2(config)#int fa3/0 PE2(config-if)#ip vrf forwarding INTERNET PE2(config-if)#ip address 192.168.114.1 255.255.255.0 PE2(config-if)#no shutdown PE2(config)#int fa4/0 PE2(config-if)#ip vrf forwarding MONOPRIXBRANCH
  • 8. PE2(config-if)#ip address 192.168.54.1 255.255.255.0 PE2(config-if)#no shutdown // Verification du ping pour chaque vrf // Activation des différents protocoles dans chaque Costumer Edge (CE) - Protocole EIGRP MONOPRIXHQ(config)#router eigrp 100 MONOPRIXHQ (config-router)#network 192.168.12.0 0.0.0.255 MONOPRIXHQ (config-router)#network 1.1.1.0 0.0.0.255 MONOPRIXHQ (config-router)#no auto-summary MONOPRIXBRANCH(config)#router eigrp 100 MONOPRIXBRANCH (config-router)#network 192.168.54.0 0.0.0.255 MONOPRIXBRANCH (config-router)#network 5.5.5.0 0.0.0.255 MONOPRIXBRANCH (config-router)#no auto-summary - Protocole OSPF BHHQ(config)#router ospf 4 BHHQ (config-router)#network 192.168.102.0 0.0.0.255 area 0 BHHQ (config-router)#network 10.10.10.0 0.0.0.255 area 0 BHBRANCHSFAX1(config)#router ospf 5 BHBRANCHSFAX1 (config-router)#network 192.168.84.0 0.0.0.255 area 0 BHBRANCHSFAX1 (config-router)#network 8.8.8.0 0.0.0.255 area 0 BHBRANCHSFAX2(config)#router ospf 55 BHBRANCHSFAX2 (config-router)#network 192.168.74.0 0.0.0.255 area 0 BHBRANCHSFAX2 (config-router)#network 7.7.7.0 0.0.0.255 area 0 INTERNET(config)#router ospf 3
  • 9. INTERNET (config-router)#network 192.168.114.0 0.0.0.255 area 0 INTERNET (config-router)#network 11.11.11.0 0.0.0.255 area 0 - Protocole RIPV2 ONETECHBRANCH(config)#router rip ONETECHBRANCH(config)#version 2 ONETECHBRANCH (config-router)#network 192.168.92.0 ONETECHBRANCH (config-router)#network 9.9.9.0 ONETECHBH(config)#router rip ONETECHBH(config)#version 2 ONETECHBH (config-router)#network 192.168.64.0 ONETECHBH (config-router)#network 6.6.6.0 // Activation des différentes mises à jour dans chaque vrf (PE) Sur le routeur PE1, pour la vrf MONOPRIXHQ PE1(config)#router eigrp 1 PE1 (config-router)#address-family ipv4 vrf MONOPRIXHQ PE1 (config-router-af)#autonomous-system 100 PE1 (config-router-af)#network 192.168.12.0 Sur le routeur PE1, pour la vrf BHHQ PE1(config)#router ospf 4 vrf BHHQ PE1 (config-router)#network 192.168.102.0 0.0.0.255 area 0 Sur le routeur PE1, pour la vrf ONETECHBRANCH PE1(config)#router rip PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH PE1 (config-router-af)#version 2 PE1 (config-router-af)#network 192.168.92.0 Sur le routeur PE2, pour la vrf MONOPRIXBRANCH PE2(config)#router eigrp 1 PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH PE2 (config-router-af)#autonomous-system 100 PE2 (config-router-af)#network 192.168.54.0 Sur le routeur PE2, pour la vrf BHBRANCHSFAX1 PE2(config)#router ospf 5 vrf BHBRANCHSFAX1 PE2 (config-router)#network 192.168.84.0 0.0.0.255 area 0 Sur le routeur PE2, pour la vrf BHBRANCHSFAX2
  • 10. PE2(config)#router ospf 55 vrf BHBRANCHSFAX2 PE2 (config-router)#network 192.168.74.0 0.0.0.255 area 0 Sur le routeur PE2, pour la vrf INTERNET PE2(config)#router ospf 3 vrf INTERNET PE2 (config-router)#network 192.168.114.0 0.0.0.255 area 0 Sur le routeur PE2, pour la vrf ONETECHHQ PE2(config)#router rip PE2 (config-router)#address-family ipv4 vrf ONETECHHQ PE2 (config-router-af)#version 2 PE2 (config-router-af)#network 192.168.54.0 // Déclaration des voisins dans le BGP PE1(config)#router bgp 1 PE1 (config-router)#neighbor 4.4.4.4 remote-as 1 PE1 (config-router)#neighbor 4.4.4.4 upddate-source loopback 0 //permet de faire les MAJ dans la loopback 0 PE1 (config-router)#address-family vpnv4 //j’entre dans le MBGP pour echanger les routes vpnv4 PE1 (config-router-af)# neighbor 4.4.4.4 activate PE1 (config-router-af)# neighbor 4.4.4.4 send-community extended //extended : peut importer et exporter à la fois PE2(config)#router bgp 1 PE2 (config-router)#neighbor 2.2.2.2 remote-as 1 PE2 (config-router)#neighbor 2.2.2.2 upddate-source loopback 0 //permet de faire les MAJ dans la loopback 0 PE2 (config-router)#address-family vpnv4 //j’entre dans le MBGP pour echanger les routes vpnv4 PE2 (config-router-af)# neighbor 2.2.2.2 activate PE2 (config-router-af)# neighbor 2.2.2.2 send-community extended//extended : peut importer et exporter à la fois
  • 11. // Redistribution du EIGRP dans le BGP (MBGP) PE2(config)#router bgp 1 PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH PE2 (config-router-af)#redistribute eigrp 100 Dans le meme routeur on fait l’inverse PE2(config)#router eigrp 1 PE2 (config-router)#address-family ipv4 vrf MONOPRIXBRANCH PE2 (config-router-af)#redistribute bgp 1 metric 64 1000 255 1 1500 PE1(config)#router bgp 1 PE1 (config-router)#address-family ipv4 vrf MONOPRIXBH PE1 (config-router-af)#redistribute eigrp 100 Dans le meme routeur on fait l’inverse PE1(config)#router eigrp 1 PE1 (config-router)#address-family ipv4 vrf MONOPRIXBH PE1 (config-router-af)#redistribute bgp 1 metric 64 1000 255 1 1500 // Redistribution du protocole OSPF dans le BGP (MBGP) PE1(config)#router bgp 1 PE1 (config-router)#address-family ipv4 vrf BHBH PE1 (config-router-af)#redistribute ospf 4 Dans le meme routeur je redistribue le BGP dans l’OSPF 4 PE1(config)#router ospf 4 vrf BHHQ PE1 (config-router-af)#redistribute bgp 1 subnets Pour le routeur PE2 PE2(config)#router bgp 1 PE2 (config-router)#address-family ipv4 vrf BHBRANCHSFAX1 PE2 (config-router-af)#redistribute ospf 5 Dans le meme routeur je redistribue le BGP dans l’OSPF 5 PE2(config)#router ospf 5 vrf BHBRANCHSFAX1 PE2 (config-router-af)#redistribute bgp 1 subnets PE2(config)#router bgp 1 PE2 (config-router)#address-family ipv4 vrf BHBRANCHSFAX2 PE2 (config-router-af)#redistribute ospf 55 Dans le meme routeur je redistribue le BGP dans l’OSPF 55 PE2(config)#router ospf 55 vrf BHBRANCHSFAX2 PE2 (config-router-af)#redistribute bgp 1 subnets PE2(config)#router bgp 1 PE2 (config-router)#address-family ipv4 vrf INTERNET PE2 (config-router-af)#redistribute ospf 3 vrf INTERNET match internal external 1 external 2 PE2 (config-router-af)#default-information originate Dans le meme routeur je redistribue le BGP dans l’OSPF 3 PE2(config)#router ospf 3 vrf INTERNET
  • 12. PE2 (config-router-af)#redistribute bgp 1 subnets // Redistribution du protocole RIP dans le BGP (MBGP) PE2(config)#router bgp 1 PE2 (config-router)#address-family ipv4 vrf ONETECHHQ PE2 (config-router-af)#redistribute rip Dans le meme routeur je redistribue le bgp dans le rip PE2(config)#router rip PE2 (config-router)#address-family ipv4 vrf ONETECHHQ PE2 (config-router-af)#redistribute bgp 1 metric transparent Pour le routeur PE1 PE1(config)#router bgp 1 PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH PE1 (config-router-af)#redistribute rip Dans le meme routeur je redistribue le bgp dans le rip PE1(config)#router rip PE1 (config-router)#address-family ipv4 vrf ONETECHBRANCH PE1 (config-router-af)#redistribute bgp 1 metric transparent // Vérification du fonctionnement du MP-BGP Pour connaitre toutes les routes apprises par le MP-BGP sur un routeur donné, la commande « show ip bgp vpnv4 all » peut être utilisée :
  • 13. Pour le routeur internet je redirige tout d’abord le trafic vers l’intérieur à travers le NAT sur l’interface connecté au Backbone MPLS INTERNET(config)#int Fa 0/0 INTERNET (config-router)#ip nat inside J’entre dans l’interface qui est connectée au cloud et je redirige le trafic vers l’extérieur INTERNET(config)#int Fa 0/1 INTERNET (config-router)#ip nat outside INTERNET (config-router)#ip address 192.168.137.2 255.255.255.0 INTERNET (config-router)#no shutdown Sur le routeur INTERNET, je me connecte physiquement au réseau INTERNET(config)#access-list 1 permit any INTERNET (config)#ip nat pool cloud 192.168.137.100 192.168.137.200 netmask 255.255.255.0 INTERNET (config)#ip nat source list 1pool overload
