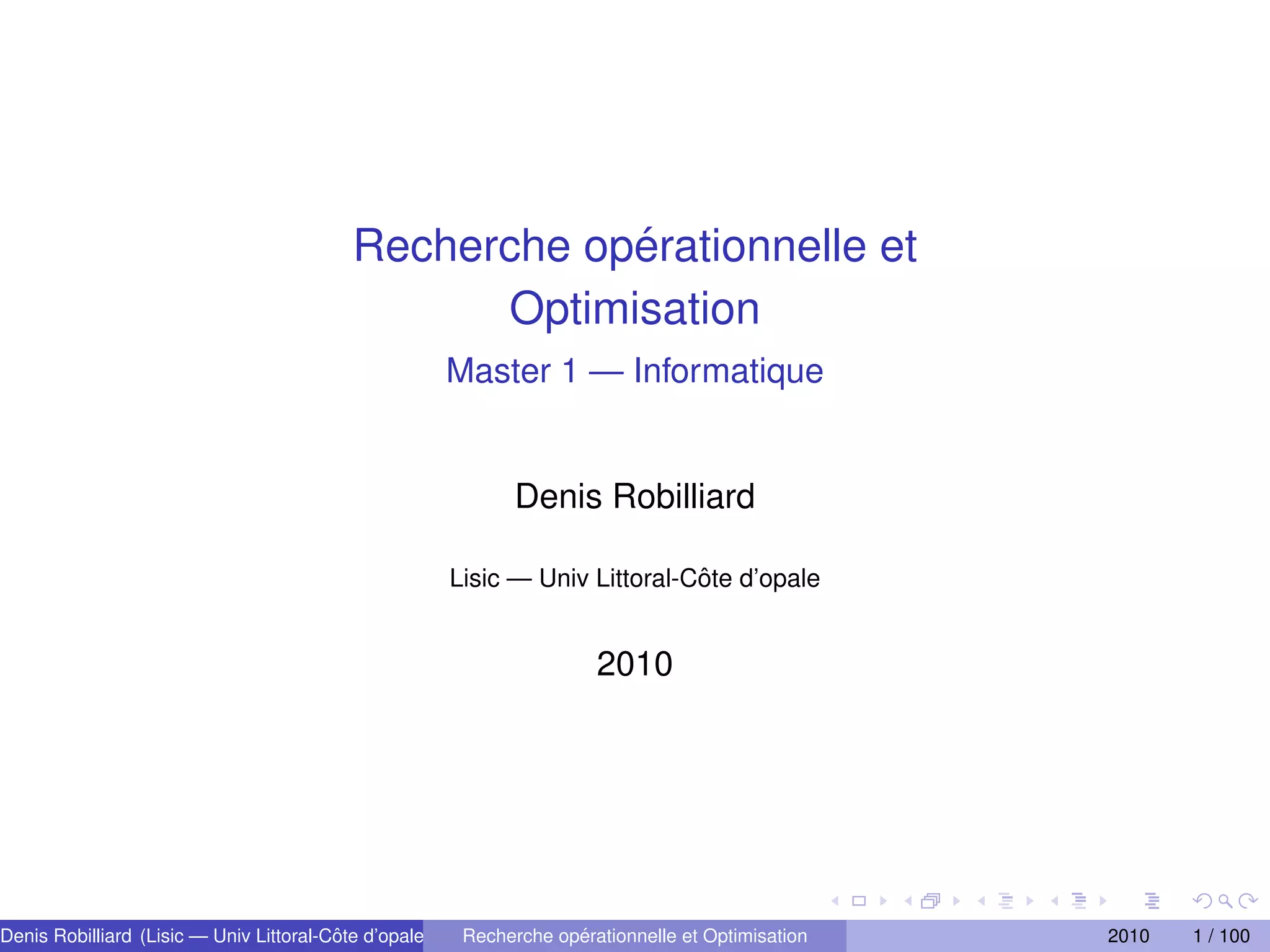

Recherche opérationnelle et
Optimisation
Master 1 — Informatique
Denis Robilliard
Lisic — Univ Littoral-Côte d’opale
2010
Denis Robilliard (Lisic — Univ Littoral-Côte d’opale) Recherche opérationnelle et Optimisation 2010 1 / 100
Sommaire général
1 Généralités
Présentation de la R.O.
Optimisation
Complexité d’un algorithme
Méta-heuristiques et recherche
locale
Comparaison de deux
heuristiques
2 Méthodes à solution unique
Hill-climber
Recuit simulé
Recherche Tabou
Random restart
3 Méthodes à base de population
Généralités
Méthodes évolutionnaires
Stratégies évolutionnaires
Algorithme génétique
Méthode de Path-Relinking
Algorithme des Fourmis
4 Problèmes multi-critères
Définitions
Front Pareto
Réduction à un objectif
Approches par
Pareto-domination
5 TD / TP
Exercices
Présentation des TPs
La fonction de Griewank
Les matrices de Erickson
Compte-rendu
( ) Recherche opérationnelle et Optimisation 2 / 100
Sommaire du chapitre
1 Généralités
Présentation de la R.O.
Recherche Opérationnelle
Organisation du cours
Optimisation
Problème d’optimisation
Problème continu / discret
Exemple continu
Exemple combinatoire
Complexité d’un algorithme
Définition
Calcul de la complexité
Exemple de calcul
Conclusion
Méta-heuristiques et recherche locale
Définitions
Voisinage et optima locaux
Comparaison de deux heuristiques
Principes
2 Méthodes à solution unique
( ) Recherche opérationnelle et Optimisation 3 / 100
Définition
Origines
”Recherche Opérationnelle” vient de ”operations research” (Royaume-Uni, 2nd
guerre mondiale).
Où placer les stations radars ? Comment plannifier les vols de
surveillance anti-sous-marins ? ...
Définition
Recherche Opérationnelle : élaboration et amélioration / optimisation de
méthodes de résolution de problèmes complexes.
Deux grandes familles de méthodes :
I méthodes exactes, basées sur des principes mathématiques
I méthodes approchées ou heuristiques, souvent stochastiques (utilisation
du hasard) : quand les méthodes exactes ne sont pas disponibles ou sont
trop coûteuses ⇒ souvent !
( ) Recherche opérationnelle et Optimisation 4 / 100
Organisation du cours
Le cours de RO est divisé en deux, selon méthodes exactes/approchées
I Généralités et méthodes approchées (ce cours)
I méthodes exactes (cours fait par Gilles Roussel)
Pré-requis :
I un peu de maths (quantificateurs, ...),
I algorithmique et structures de données de base,
I connaissance du langage C pour les algos,
I de Java pour les TPs.
Objectifs :
I connaı̂tre le vocabulaire et les concepts de base,
I connaı̂tre et avoir compris les algorithmes de base,
I avoir implanté et utilisé quelques algorithmes sur ordinateur,
I savoir adapter un algorithme à un nouveau problème.
Organisation du cours (x 2) : 6h de cours magistral, 3h de travaux dirigés,
9h de travaux pratiques.
( ) Recherche opérationnelle et Optimisation 5 / 100
Problème d’optimisation
Définition
On dispose d’un ensemble S de solutions ”candidates” : c’est l’espace de
recherche.
A chaque solution est associé un réel, sa qualité, calculable par une
fonction qualité / objectif / coût / ”fitness”
On cherche la solution de meilleure qualité, appelée optimum global (ou
du moins on veut s’en approcher).
Sémantique qualité / coût
Selon le pb, on veut maximiser ou minimiser l’objectif.
Les algos seront présentés dans un contexte de minimisation (prendre
l’opposé de la qualité pour maximiser).
( ) Recherche opérationnelle et Optimisation 6 / 100
Problème d’optimisation : suite
Optimisation multi-critères
Très souvent on veut optimiser plusieurs fonctions/critères de qualité en
même temps : problème multi-critères, multi-objectifs.
Ex : on veut le moteur le plus puissant, mais aussi le plus léger, qui
consomme le moins possible et qui coûte le moins cher à fabriquer...
L’optimisation multi-critères est un sous-domaine spécifique (voir plus
loin).
( ) Recherche opérationnelle et Optimisation 7 / 100
Problème continu / discret
Problème continu
Optimisation continue : les solutions sont des vecteurs de réels : on parle
de variables réelles, et l’espace de recherche est infini.
Problème discret
L’espace de recherche est fini, discret.
Les problèmes discrets sont généralement combinatoires.
Optimisation combinatoire : une solution est une combinaison d’éléments
pris dans un ensemble discret : on parle de variables discrètes. Ex : un
sous-ensemble des arcs d’un graphe.
( ) Recherche opérationnelle et Optimisation 8 / 100
Problème continu / discret (suite)
Contraintes
On a souvent un ensemble de contraintes sur la valeurs des variables / la
forme des solutions (ex : pas de valeurs négatives en optimisation
continue).
La résolution de contraintes, notamment discrètes (ex : sudoku...) est un
champ spécialisé : (Constraint Solving Problem — CSP).
( ) Recherche opérationnelle et Optimisation 9 / 100
Exemple de problème d’optimisation continue
En utilisant 16 fragrances de base, composer un parfum intéressant :
Forme des solutions : vecteur de 16 réels (proportion de chaque
fragrance)
Contraintes : proportions dans [0,1.0], et somme = 1.0.
Fonction objectif : moyenne des notes données par un jury
Taille de l’espace de recherche : infini !
Note
On pourrait vouloir discrétiser chaque proportion :
I On discrétise en 21 valeurs de 0% à 100% par pas de 5%
I Taille de l’espace de recherche : 2116
= 1,43e +21
En pratique : plus compliqué ! Exemple : on veut une solution
significativement différente de l’existant => problème multi-critères (2ème
fonction objectif : distance à l’existant).
( ) Recherche opérationnelle et Optimisation 10 / 100
Exemple de problème d’optimisation combinatoire
Problème du voyageur de commerce (PVC)
on veut visiter chacune des N = 25 villes où se trouvent les clients.
On ne considère que la route la + courte d’une ville à l’autre.
Trouver le circuit de longueur minimale.
Forme des solutions : vecteur de 25 entiers (numéro des villes dans
l’ordre de parcours)
Fonction objectif : longueur du parcours
Contrainte : chaque entier doit être présent une et une seule fois.
Taille de l’espace de recherche : N!/2N = 3,102e23
En pratique : on pourrait prendre en compte des péages sur certaines routes,
le temps de parcours, etc.
( ) Recherche opérationnelle et Optimisation 11 / 100
Notion de complexité d’un algorithme
Définition
Complexité d’un algorithme : relation entre le temps de calcul ou la
mémoire occupée et la taille des données traitées.
On se limite à la complexité en temps de calcul, toujours supérieure à
celle en mémoire.
On exprime la relation par une fonction : temps = fn(taille).
On s’interesse au taux d’accroissement de cette fonction.
Raffinement
Pour une même taille de données, le temps peut varier selon la valeur des
données. Ex : trier un tableau presque rangé ou complètement aléatoire.
⇒ complexité dans le cas moyen, dans le pire des cas, etc.
( ) Recherche opérationnelle et Optimisation 12 / 100
Classes de complexité
Classes de complexité
On classe les fonctions en deux familles selon leur taux d’accroissement :
les polynômes et les exponentielles.
une fonction est dite (à croissance) polynômiale s’il existe un polynôme
qui la borne supérieurement : ∀n ∈ N, ∃b ∈ N, c ∈ R tels que f(n) ≤ c.nb
une fonction dans N est dite (à croissance) exponentielle si sa croissance
suit une progression géométrique : f(n) ≈ c.eb.n
les fonctions polynômiales croissent moins vite que les fonctions
exponentielles : il n’existe pas b ∈ N tel que ∀ n ∈ N, nb
> en
Note : il existe d’autres classes plus fines de complexité.
( ) Recherche opérationnelle et Optimisation 13 / 100
Calcul de la complexité
Calcul du temps d’exécution
On le considére proportionnel au nombre d’instructions élémentaires
effectuées (ex : affectation, opérations arithmétiques, mais pas un tri ! Cf.
cours IASF)
La traduction d’un langage de programmation (usuel) dans un autre se fait
en temps polynômial => on peut ignorer le langage (polynômes clos par
composition).
Calcul de la taille de la donnée
Toute donnée peut être codée comme nombre (cf. IASF).
Le codage doit être raisonnable : pas en base 1. En effet 10k
occupe :
I k+1 chiffres en décimal ;
I (ln(10)/ln(2))k +1 soit 3.32k+1 chiffres en binaire ;
I mais... 10k
bâtons en base 1 !
( ) Recherche opérationnelle et Optimisation 14 / 100
Exemple de calcul de complexité
1 la recherche exhaustive de l’élément minimum d’une matrice carrée de
taille N ;
2 la recherche exhaustive d’une solution minimale au PVC basé sur la
même matrice de distances de taille N.
Dans les deux cas, il faut effectuer ”taille de l’espace de recherche” opérations
de comparaison :
1 cas 1) : N2
opérations
2 cas 1) : N!/2N = O(en
) opérations
Avec une machine traitant 109
comparaisons/s , variation du temps de calcul
en fonction de la taille de la donnée :
N 10 20 30 40 50 60
algo 1 0,1 µs 0,4 µs 0,9 µs 1,6 µs 2,5 µs 3,6 µs
algo 2 181µs 6 . 109
s 4 . 1021
s 1037
s 1053
s 1071
s
Rappel : âge de l’Univers = 1017
secondes...
( ) Recherche opérationnelle et Optimisation 15 / 100
Conclusion sur la complexité
On sépare les problèmes en 2 classes :
I ceux solvables avec algos en temps polynômial : problèmes faciles
(indépendamment de la difficulté d’écrire l’algo)
I ceux solvables seulement (actuellement) avec algos en temps exponentiel :
problèmes difficiles, algos non faisables.
Note : déterminer si une solution est un optimum global peut être non
faisable.
Note : il y a aussi des problèmes non tractables sur ordinateur (voir cours
IASF)
Bilan
Nombreux problèmes difficiles => développement d’heuristiques en temps
polynomial pour approcher les solutions optimales.
( ) Recherche opérationnelle et Optimisation 16 / 100
Méta-heuristiques et recherche locale
Définitions
Méthode approchées = heuristiques
Méta-heuristique = heuristique généralisée, incomplètement spécifiée, à
adapter au problème.
Parmi les méthodes approchées, optimisation ”boı̂te noire” : ne requiert
que la capacité d’estimer la qualité des solutions
Les méta-heuristiques sont souvent stochastiques, et ”boı̂te noire”.
Classification
Les heuristiques procèdent par transformation ou par construction.
Méthodes par transformation partielle de solution, on parle aussi de
recherche locale. On cherche à améliorer peu à peu une solution
existante et complète.
Méthodes constructives : on construit une solution morceau par morceau,
généralement en se basant sur la qualité des morceaux (donc pas ”boı̂te
noire”).
( ) Recherche opérationnelle et Optimisation 17 / 100
Voisinage
Dans les méthodes par transformation, une solution peut souvent être
transformée en plusieurs autres possibles :
Définitions
l’ensemble des solutions transformées possibles est le voisinage de la
solution initiale.
La méthode/algorithme de transformation : opérateur de voisinage.
De nombreuses méta-heuristiques(de transformation) utilisent cette
notion de voisinage. Pour les implanter, il faut inventer et coder un
voisinage adapté au problème :
I Une solution doit avoir un nombre de voisins suffisant pour permettre d’y
trouver un voisin meilleur.
I Le voisinage ne doit pas être trop grand pour ne pas être trop long à
explorer (typiquement taille polynomiale en fonction de la taille du
problème).
I Le voisinage ne peut pas être l’espace de recherche total ⇒ recherche
aléatoire !
( ) Recherche opérationnelle et Optimisation 18 / 100
Voisinage dans les problèmes continus
Convolution Gaussienne
Un voisinage ”standard” en variables continues : ajouter un ”bruit”
Gaussien de moyenne 0 à chaque variable de la solution.
La variance du bruit est à adapter au problème (faible chance de grosse
modification).
vector GaussianConvolution ( vector v , int N, float sigma2 ) {
/ / v : vecteur so lu ti on de t a i l l e N
/ / sigma2 : variance de la d i s t r i b u t i o n Gaussienne / Normale
/ / min , max : borne minimum , maximum
float tmp ;
for ( int i = 0; i < N; i ++) {
do {
tmp = GaussianRandom (0 , sigma2 ) ;
} while ( ( v [ i ]+tmp ) < min | | ( v [ i ]+tmp ) > max) ;
v [ i ] = v [ i ] + tmp ;
}
return v ;
}
( ) Recherche opérationnelle et Optimisation 19 / 100
Voisinage dans les problèmes continus (suite)
Echantillonage gaussien :
La méthode de Box-Mueller permet d’obtenir un bruit gaussien de
moyenne µ et de variance σ2
(algo ci-dessous).
En Java, le package java.util.Random fournit un générateur gaussien
de moyenne 0 et de variance 1, que l’on peut adapter :
Gauss(µ,σ2
) = µ+σ2
Gauss(0,1)
float GaussianRandom ( float mu, float sigma2 ) {
/ / mu est la moyenne voulue
/ / sigma2 est la variance voulue
float x , y , g , h ;
do {
x = rand (0.0 , 1.0) ; / / d i s t r i b u t i o n uniforme
y = rand (0.0 , 1.0) ; / / d i s t r i b u t i o n uniforme ( independant de x )
w = x∗x + y∗y ;
} while ( ! ( w > 0.0 && w < 1.0) ) ;
g = mu + sigma2 ∗ x ∗ sqrt (−2 ∗ log (w) / w) ;
h = mu + sigma2 ∗ y ∗ sqrt (−2 ∗ log (w) / w) ;
return g ; / / ou retourner h , ou les deux
} ( ) Recherche opérationnelle et Optimisation 20 / 100
Optima locaux
Définitions
Soit V un opérateur de voisinage, une solution s est un optimum local
(relativement à V) si : ∀s0 ∈ V(s),f(s0) ≤ f(s)
Des optima locaux peuvent être contigus et former un plateau de fitness :
zone où toutes les solutions ont la même qualité.
Quand on est dans un optimum local, on ne peut plus exploiter le
voisinage, sauf en acceptant de perdre de la qualité !
Un optimum global est toujours aussi optimum local.
Problème uni/multi-modal
Problème uni-modal : il n’y a qu’un optimum local (/ au voisinage), et il est
aussi global.
Problème multi-modal : plusieurs optima locaux (/ au voisinage) ⇒ a priori
plus difficile à traiter.
( ) Recherche opérationnelle et Optimisation 21 / 100
Paysage de performance
Definition
Pour les problèmes en 1 ou 2 dimensions, on dessine la fonction objectif
selon l’axe vertical, comme une ”altitude”.
Le graphe obtenu est appelé paysage de performance ou fitness
landscape.
Illustration de paysage de problème uni/multi-modal
( ) Recherche opérationnelle et Optimisation 22 / 100
Comparaison de deux heuristiques
Principes
Problème des méthodes stochastiques : leur résultat varie d’une
exécution à l’autre sur le même problème !
Utiliser des méthodes de comparaisons statistiques pour comparer deux
ensembles de résultats : au moins 30 exécutions par méthode.
Se placer dans les conditions les plus semblables pour les deux
heuristiques (graine initiale du générateur aléatoire, nombre d’évaluations
du fitness...)
La distribution des résultats est généralement inconnue et non
Gaussienne ⇒ utiliser des test non paramétriques :
Wilcoxon-Mann-Whitney, ou encore Kolmogorov-Smirnoff (distribution
continue)...
Calcul avec ”R”
Test avec le logiciel libre ”R” : commandes wilcox.test
(Wilcoxon-Mann-Whitney) et ks.test (Kolmogorov-Smirnoff) ;
( ) Recherche opérationnelle et Optimisation 23 / 100
Exemple de calcul avec R
Avertissement : ceci un exemple ”jouet” : les données exemples sont
trop peu nombreuses (il en faudrait au moins deux fois 30).
Test de similitude entre 2 heuristiques
On Suppose que le résultats (non continu) de 2 heuristiques est :
h1 = {20,21,22,23,29} et h2 = {27,32,35,39,60}
> h1=c (20 , 21 , 22 , 23 , 29)
> h2=c (27 , 32 , 35 , 39 , 60)
> wilcox . t e s t ( h1 , h2 )
Wilcoxon rank sum t e s t
data : h1 and h2
W = 1 , p−value = 0.01587
a l t e r n a t i v e hypothesis : true lo ca ti on s h i f t i s not equal to 0
Interprétation
La ”p-value” est la probabilité que les heuristiques soient semblables (ici,
≈ 1,6% avec une confiance de 95% par défaut). On peut
raisonnablement rejeter cette hypothèse.
( ) Recherche opérationnelle et Optimisation 24 / 100
Exemple de calcul avec R : suite
Test h1 < h2
> h1=c (20 , 21 , 22 , 23 , 29)
> h2=c (27 , 32 , 35 , 39 , 60)
> wilcox . t e s t ( h1 , h2 , a l t e r n a t i v e =” greater ” )
Wilcoxon rank sum t e s t
data : h1 and h2
W = 1 , p−value = 0.996
a l t e r n a t i v e hypothesis : true l oca ti on s h i f t i s greater than 0
Interprétation
Ici, avec une confiance de 95% (par défaut) on sait qu’il y a ≈ 99.6% de
chance que h1 soit inférieure à h2, ce qu’on peut raisonnablement
accepter.
( ) Recherche opérationnelle et Optimisation 25 / 100
Sommaire du chapitre
1 Généralités
2 Méthodes à solution unique
Hill-climber
Recuit simulé
Recherche Tabou
Random restart
3 Méthodes à base de population
4 Problèmes multi-critères
5 TD / TP
( ) Recherche opérationnelle et Optimisation 26 / 100
Hill-climber de base
Principe : ”on suit la pente vers le bas” (minimisation)
1 soit s une solution initiale (souvent aléatoire)
2 on tire un voisin, en général choisi stochastiquement, dans le voisinage de
la solution s.
3 il remplace la solution courante s’il est meilleur
4 on itère en 2) ou on arrète quand on a un optimum local (on est alors
coincé) ou si le temps de calcul est épuisé
( ) Recherche opérationnelle et Optimisation 27 / 100
Hill-climber de base : algo
so lu ti on H i l l C l i m b e r ( so lu tio n s0 ) {
s olu ti on s , t ;
s = s0 ; / / copier so lu ti on courante
do {
t = Voisin ( s ) ; / / obtenir un voisin
i f ( f ( t ) < f ( s ) ) / / un meilleur voisin
s = t ; / / remplacement
} while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise ) ;
return s ; / / s est un optimum l o c a l
}
( ) Recherche opérationnelle et Optimisation 28 / 100
Hill-climber de base : illustration
( ) Recherche opérationnelle et Optimisation 29 / 100
Hill-climber gradient
Principe : ”on suit la plus grande pente vers le bas” (le ”gradient”)
comme le hill-climber de base mais tester plusieurs (tous les) voisins
avant d’accepter.
Voisin() retourne sucessivement toutes les solutions du voisinage si
celui n’est pas trop grand (Ex : heuristique Lin-Kernighan pour le PVC).
( ) Recherche opérationnelle et Optimisation 30 / 100
Hill-climber gradient : algo
so lu ti on H i l l C l i m b e r E l i t i s t e ( sol ut io n s0 , int n ) {
so lu ti on s , t , r ;
s = s0 ; / / copier so lu ti on courante
InitVoisinage ( s ) ; / / preparer le 1er voisin
do {
t = PremierVoisin ( s ) ; / / obtenir un voisin
for ( i = 0; i < n−1; i ++) { / / n = nombre de voisins
r = VoisinSuivant ( s ) ; / / obtenir un voisin
i f ( f ( r ) < f ( t ) ) / / un meilleur voisin
t = r ; / / remplacement
}
i f ( f ( t ) < f ( s ) ) / / le meilleur voisin est meilleur
s = t ;
} while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise ) ;
return s ; / / s est un optimum l o c a l
}
( ) Recherche opérationnelle et Optimisation 31 / 100
Hill-climber (base) : illustration
( ) Recherche opérationnelle et Optimisation 32 / 100
Recuit simulé
Principe : accepter un voisin selon un critère probabiliste, qui permet d’accepter
de perdre de la qualité, donc de sortir des optima locaux. Comme on peut
perdre de la qualité, il faut stocker la meilleure solution rencontrée dans le
passé. Cette technique est inspiré de la cristallisation des métaux de fonderie.
1 soit s une solution initiale (souvent aléatoire)
2 on tire un voisin, en général choisi stochastiquement dans le voisinage de
la solution s.
3 il remplace la solution courante s’il est meilleur
4 s’il est moins bon il peut tout de même remplacer la solution courante,
selon une règle probabiliste/stochastique :
I moins il est bon, moins il a de chance d’être accepté.
I plus l’algorithme avance, moins il a de chance d’être accepté.
5 on le mémorise si c’est la meilleure solution rencontrée
6 on itère en 2) ou on arrète si le temps de calcul est épuisé
( ) Recherche opérationnelle et Optimisation 33 / 100
Recuit-simulé : algo
so lu ti on Recuit ( s olu ti on s0 , int n ) {
so lu ti on s , r , best ;
float temp ;
s = s0 ; / / copier so lu ti on courante
best = s ;
i n i t (&temp ) ; / / temperature i n i t i a l e
do {
r = Voisin ( s ) ; / / obtenir un voisin
i f (
( f ( r ) < f ( s ) ) / / un meilleur voisin
| | ( rand (0 ,1) < exp ( ( f ( s )−f ( r ) ) / temp ) / / regle de metropolis
)
s = r ; / / remplacement
}
reduire (&temp ) ;
i f ( f ( s ) < f ( best ) ) / / le meilleur voisin est meilleur
best = s ;
} while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise && temp > 0) ;
return best ;
}
( ) Recherche opérationnelle et Optimisation 34 / 100
Règle de metropolis
Formule
Accepter r si rand(0,1) < exp((f(s)−f(r))/temp)
Si maximisation : rand(0,1) < exp((f(r)−f(s))/temp)
( ) Recherche opérationnelle et Optimisation 35 / 100
Planning de recuit
Question
A quelle temperature commencer ? Tester l’acceptation de 95% de
solutions aléatoires.
Quelle décroissance de température ?
I Créer des paliers de température : idéalement on devrait avoir une chance
non nulle de pouvoir atteindre n’importe quelle solution de l’espace
(ergodicité) pendant le palier.
I Faible baisse de température entre paliers : tempt+1 = c ·tempt avec
0 < c < 1 proche de 1.
( ) Recherche opérationnelle et Optimisation 36 / 100
Recuit simulé : bilan
Est que ça marche ? Selon les problèmes... Très bon ou très mauvais
(en temps) par rapport aux autres heuristiques.
Exemple d’application : déplacement du bras de Mars Explorer.
( ) Recherche opérationnelle et Optimisation 37 / 100
Recherche Tabou (F. Glover, 1986)
Principe
Recherche Tabou : extension du Hill-climber.
Arrivé sur un optimum local on poursuit la recherche pour sortir du bassin
d’attraction de cet optimum.
Bassin d’attraction d’un optimum local : ensemble des solutions telles
que, en partant d’elles, le hill-climber mène au même optimum local
(rappel : dépendant du voisinage).
On accepte de perdre de la qualité, pour s’éloigner de l’optimum local.
Problème :
I On veut pouvoir accepter une bonne nouvelle solution
I On veut éviter de succomber à l’attraction des relativement bonnes
solutions que l’on laisse derrière nous autour de l’optimum local
( ) Recherche opérationnelle et Optimisation 38 / 100
Recherche Tabou (suite)
Compromis
Pour éviter de retourner en arrière, on garde en mémoire une liste de
transformations interdites : liste “tabou”.
Pour saisir une éventuelle bonne occasion, un critère “d’aspiration”
permet de passer outre à la liste tabou dans certains cas précis.
La liste tabou peut contenir :
I les solutions récemment explorées (faible)
I l’inverse des transformations récemment explorées (mieux)
Il faut la parcourir souvent, donc sa taille est un facteur critique :
I Trop grande, elle est coûteuse
I Trop courte, on risque de tourner en rond
I ⇒ faire varier sa taille dynamiquement
Critère d’aspiration standard : améliorer la meilleure solution trouvée (on
est donc sorti de l’optima local)
( ) Recherche opérationnelle et Optimisation 39 / 100
Recherche Tabou (suite)
Alors que l’arrêt de l’algorithme du grimpeur est garanti par construction,
l’algorithme Tabou peut boucler infiniment puisqu’il s’autorise à gagner
puis à perdre en qualité des solutions.
Critère d’arrêt habituel : stopper l’exploration quand on n’a pas réussi à
améliorer la meilleure solution trouvée pendant un nombre d’itérations
donné.
( ) Recherche opérationnelle et Optimisation 40 / 100
Recherche Tabou : illustration
( ) Recherche opérationnelle et Optimisation 41 / 100
Recherche Tabou : algo
so lu ti on tabou ( s0 : s ol uti on ) {
so lu ti on s , t , old , best ;
int compteur ; l i s t e T ; / / l i s t e tabou
s = s0 ;
best = s0 ;
compteur = 0;
while ( compteur < BORNE) {
compteur = compteur + 1;
/ / obtenir meilleur voisin non taboue ( ou aspire )
t = m e i l l e u r v o i s i n ( s , T) ;
old = s ;
s = t ;
i f ( f ( i ) < f ( best ) ) {
best = i ;
compteur = 0; / / i n i t temps recherche
}
mettre a jour (& old , &s , &T) ;
}
return best ;
}
( ) Recherche opérationnelle et Optimisation 42 / 100
Random restart
Idée
Chacune des heuristiques explore une (infime) partie de l’espace de
recherche.
Toutes sont génées par les optima locaux de la partie de l’espace
explorée.
⇒ relancer l’algo avec une autre solution initiale, générée
stochastiquement ou avec un schéma systématique de diversification.
on peut aussi modifier le paramètrage de l’algorithme, lors de ces
nouveaux essais : changer le planning de recuit, la taille de la liste tabou,
...
( ) Recherche opérationnelle et Optimisation 43 / 100
Sommaire du chapitre
1 Généralités
2 Méthodes à solution unique
3 Méthodes à base de population
Généralités
Méthodes évolutionnaires
Principes
Vocabulaire
Reproduction asexuée / sexuée
Caractéristiques générales
Stratégies évolutionnaires
Algorithme génétique
Méthode de Path-Relinking
Algorithme des Fourmis
Étude des insectes sociaux
Stigmergie artificielle
4 Problèmes multi-critères
( ) Recherche opérationnelle et Optimisation 44 / 100
Méthodes à base de population
Principe : prendre en compte plusieurs solutions simultanément.
Méthodes évolutionnaires
Plusieurs méthodes à base de population de solutions s’inspirent de
l’évolution Darwinienne.
Idée : l’évolution a su assembler des molécules pour créer des être
vivants sophistiqués
⇒ modéliser l’évolution de solutions à un problème donné.
Il existe d’autres méthodes de population, d’inspiration plus intuitive.
( ) Recherche opérationnelle et Optimisation 45 / 100
Méthodes évolutionnaires : principes
Théorie de l’évolution Darwinienne
Principe de ”sélection naturelle” (Darwin, 1859)
Evolution = survie des meilleurs ?
⇒ Evolution =
I Reproduction des individus suffisamment bien
adaptés.
I Apparition de variations lors de la
reproduction.
I Accumulation des caractères favorables.
Pinsons de Darwin
( ) Recherche opérationnelle et Optimisation 46 / 100
Méthodes évolutionnaires : vocabulaire
Le vocabulaire est fortement emprunté à la biologie :
Table d’équivalence
individu = solution
population = ensemble d’individus
fitness = qualité
évaluation = calcul du fitness pour tous les individus de la population
génotype / génome / chromosome = encodage d’une solution
phénotype = représentation de la solution afin de calculer sa qualité (peut
être semblable ou pas à son génome)
géne = position dans le génome
allèle = valeur d’un gène
( ) Recherche opérationnelle et Optimisation 47 / 100
Méthodes évolutionnaires : vocabulaire (suite)
Table d’équivalence (suite)
sélection = choix des solutions destinées à être répliquées
parent = solution sélectionnée pour être répliquée
enfant = parent après réplication et variation / tranformation
mutation = variation / transformation
crossover = recombinaison de parties du génome des parents pour
produire les enfants
génération = itération de l’algorithme comprenant le remplacement d’une
population par la population fille.
( ) Recherche opérationnelle et Optimisation 48 / 100
Méthodes évolutionnaires : schéma général
( ) Recherche opérationnelle et Optimisation 49 / 100
Modèles de réplication / reproduction
Modèles naturels
La nature offre deux modèles de reproduction :
I Reproduction asexuée ou clônage, plutôt organismes simples
(unicellulaires, moisissures, fraisiers, pucerons, ...) ⇒ variation du génome
par mutation.
I Reproduction sexuée, plutôt organismes complexes ⇒ variation du
génome par mutation et par recombinaison des génomes des parents.
Modélisation informatique
Stratégies évolutionnaires (Schwefel & Rechenberg, 1969) : mutation
seule, généralement implantée comme une transformation dans un
voisinage.
Algorithme génétique (Holland, 1974) : mutation et recombinaison.
( ) Recherche opérationnelle et Optimisation 50 / 100
Principe de la recombinaison
Recombinaison
Recombiner c’est mélanger les caractères des parents.
Attention à utiliser un mélange non moyennant !
Exemple : mélanger de l’eau et du vin ne permet jamais de retrouver soit
de l’eau soit du vin pur ⇒ c’est un mélange moyennant.
Objection du XIXème siècle à la théorie de Darwin : la spéciation est
impossible.
( ) Recherche opérationnelle et Optimisation 51 / 100
Recombinaison (suite)
Recombinaison discrète
Si les génes sont discrets (cas des génomes des êtres vivants), alors la
recombinaison par crossover n’est pas moyennante.
( ) Recherche opérationnelle et Optimisation 52 / 100
Recombinaison (suite)
Recombinaison continue
Si les gènes sont continus, il faut simuler un caractère discret pour obtenir
un effet non moyennant.
Exemple de 2 gènes numériques parents : tirer la valeur du gène
recombiné selon une distribution de probabilité non moyennante
⇒ BLX-0.5 et BGX-like sont beaucoup plus généraux que BLX-0.
( ) Recherche opérationnelle et Optimisation 53 / 100
Méthodes évolutionnaires : caractéristiques générales
Caractéristiques
Coûteuses en temps de calcul : on manipule des populations parfois de
l’ordre du million d’individus.
⇒ à réserver aux problèmes difficiles.
Généralement stochastiques ⇒ maintenir la variété des individus.
Très paramétrées : taille de la population, nombre de génération,
opérateurs de variations, ...
Assez robustes au paramétrage.
Efficaces si on sait introduire de la connaissance sur le problème,
notamment dans les opérateurs de variations, et dans l’évaluation (gain
de temps).
( ) Recherche opérationnelle et Optimisation 54 / 100
Stratégies évolutionnaires (µ,λ)
Caractéristiques
Elles correspondent au schéma de reproduction asexué, sans partage
d’information entre solutions.
Toutefois la sélection se fait en comparant le fitness des solutions (donc
différent d’une heuristique à solution unique itérée plusieurs fois).
Deux variantes principales :
I S.E.(µ,λ) : les µ meilleurs des λ enfants remplacent les µ parents ;
I S.E.(µ+λ) : les µ meilleurs des µ parents + λ enfants remplacent les µ
parents ;
Utilisées plutôt sur les problèmes continus.
Heuristique du 1/5ème
Une règle heuristique pour adapter la variance du bruit Gaussien sur les
problèmes continus : augmenter la variance si plus de 1/5ème des enfants
sont de fitness meilleurs que les parents, la diminuer si c’est moins de
1/5ème, laisser identique sinon.
( ) Recherche opérationnelle et Optimisation 55 / 100
Stratégies évolutionnaires (µ,λ)
so lu ti on Evol Strat ( int mu, int lambda ) {
s olu ti on best = NULL;
int c h i l d ;
Population P, Q;
i n i t (P, lambda ) ; / / creer la pop i n i t i a l e de t a i l l e lambda
i n i t (Q, mu) ; / / temporaire pour reproducteurs
while (1) {
for ( int i = 0; i < lambda ; i ++) / / eval pop
Evaluer (P[ i ] ) ;
t r i e r (P) ; / / par cout croissant
i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) )
best = P [ 0 ] ;
i f ( s o l u t i o n s a t i s f a i s a n t e ( best ) | | temps epuise )
return best ;
copier (Q, P, mu) ; / / Q[ 0 . . mu−1] <− P [ 0 . . mu−1];
c h i l d = 0;
for ( int i =0; i < mu; i ++) / / les mu meilleurs
for ( int j = 0; j < lambda /mu; j ++)
P[ c h i l d ++] = Muter ( Copie (Q[ i ] ) ) ; / / nouvel enfant
}
}
( ) Recherche opérationnelle et Optimisation 56 / 100
Stratégies évolutionnaires (µ+λ)
so lu ti on Evol Strat ( int mu, int lambda ) {
s olu ti on best = NULL;
int c h i l d ;
Population P;
i n i t (P, mu+lambda ) ; / / pop i n i t , t a i l l e mu+lambda
while (1) {
for ( int i = 0; i < mu+lambda ; i ++) / / eval pop
Evaluer (P[ i ] ) ;
t r i e r (P) ; / / par cout croissant
i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) )
best = P [ 0 ] ;
i f ( s o l u t i o n s a t i s f a i s a n t e ( best ) | | temps epuise )
return best ;
c h i l d = mu;
for ( int i =0; i < mu; i ++) / / les mu meilleurs
for ( int j = 0; j < lambda /mu; j ++)
P[ c h i l d ++] = Muter ( Copie (P[ i ] ) ) ; / / nouvel enfant
}
}
( ) Recherche opérationnelle et Optimisation 57 / 100
Algorithme génétique
Caractéristiques
Imite la reproduction sexuée ⇒ partage d’information entre solutions.
Deux variantes principales :
I A.G. générationnel : les enfants d’une génération remplacent tous les
parents de la génération précédente.
I A.G. ”steady state” : chaque enfant remplace immédiatement un parent
moins bon et devient parent potentiel.
”Elitisme” : conserver une fraction des meilleurs parents à la génération
suivante (même si tous les enfants sont meilleurs).
Cas binaire
Les solutions sont des vecteurs de bits.
Les opérateurs de transformations standards sont :
I La mutation ”bit-flip” qui inverse certains bits selon une probabilité donnée.
I Le crossover 1-point qui coupe 2 vecteurs parents au même endroit et
échange deux moitiés pour créer les enfants.
( ) Recherche opérationnelle et Optimisation 58 / 100
Algorithme génétique
so lu ti on GA( int popsize , int n ) { / / n : nombre d ’ ” e l i t e s ”
so lu ti on best = NULL, Pa, Pb, Ca, Cb;
Population P, Q;
i n i t (P, popsize ) ;
do {
for ( int i = 0; i < popsize ; i ++) / / eval pop
Evaluer (P[ i ] ) ;
t r i e r (P) ; / / par cout croissant
i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) )
best = P [ 0 ] ;
copier (Q, P, n ) ; / / Q[ 0 . . n−1] <− P [ 0 . . n−1]
for {int i = 0; i < ( popsize − n ) / 2 ; i ++) {
Pa = Selection (P) ; Pb = Selection (P) ;
Crossover (&Pa, &Pb, &Ca, &Cb) ;
Q[ i ∗2+n ] = Mutation (Ca) ; Q[ i ∗2+1+n ] = Mutation (Cb) ;
}
P=Q;
while ( ! s o l u t i o n s a t i s f a i s a n t e ( best ) && ! temps epuise ) ;
return best ;
}
( ) Recherche opérationnelle et Optimisation 59 / 100
A.G. : sélection, mutation
Sélection par tournoi
so lu ti on TournamentSelection ( Population P, int tournament size ) {
so lu ti on best = P[ rand (0 ,N−1]; / / t i r a g e alea d ’ un i n d i v i d u
for ( int i =2; i <= tournament size ; i ++) {
so lu ti on next = P[ rand (0 ,N−1];
i f ( f i t n e s s ( next ) < f i t n e s s ( best ) ) / / next est meilleur
best = next ;
}
return best ;
}
La sélection est indépendante a priori de la forme des solutions.
Il existe d’autres méthodes de sélection, éventuellement multi-critères.
( ) Recherche opérationnelle et Optimisation 60 / 100
A.G. binaire : mutation
Mutation bit-flip
so l u t i on Bit−FlipMutation ( so lut io n v , float p ) {
/ / p : p r o b a b i l i t e d ’ inverser un b i t
for ( int i =0; i < L ; i ++) / / L est la longueur de v
i f ( rand (0.0 , 1.0) < p )
v [ i ] = ˜ v [ i ] ; / / inversion du ieme b i t
return v ;
}
Les opérateurs de mutation sont dépendants de la forme des solutions.
Pour les problèmes continus, utiliser la notion de convolution Gaussienne.
( ) Recherche opérationnelle et Optimisation 61 / 100
A.G. binaires : crossover
Crossover 1-point binaire
void One−PointCrossover ( s ol uti on ∗pa , s ol ut io n ∗pb ,
so lu ti on ∗ca , s ol ut io n ∗cb ) {
int tmp ;
copierSolution ( ca , pa ) ; copierSolution ( cb , pb ) ;
int c = rand (0 , L−1) ; / / L = t a i l l e des solutions
for ( int i = c ; i < L ; i ++) {
tmp = ca [ i ] ; ca [ i ] = cb [ i ] ; cb [ i ] = tmp ;
}
}
Les opérateurs de crossover sont aussi dépendants de la forme des
solutions.
Pour les problèmes continus, utiliser la notion de recombinaison non
moyennante.
( ) Recherche opérationnelle et Optimisation 62 / 100
Méthode de Path-Relinking
Caractéristiques
méthode à base de population mais sans fondements évolutionnaires.
Principe :
I Utiliser des redémarrages d’un algo de recherche locale pour obtenir une
archive d’optima locaux.
I Explorer l’espace en parcourant les solutions situées entre paires d’optima
locaux.
I Optimiser ces solutions intermédiaires dans l’espoir d’obtenir de nouveaux
optima, qui pourront être intégrés à l’archive.
Pré-requis (pour relier les solutions entre elles) :
I opérateur de voisinage ergodique
I mesure de distance entre solutions et/ou calcul de la différence entre
solutions (relativement au voisinage)
( ) Recherche opérationnelle et Optimisation 63 / 100
Path-Relinking : algo
so lu ti on PathRelinking ( s ol uti on ol1 , s ol uti on ol2 ) {
so lu ti on best , courant , tmp , c i b l e ;
Population P;
i f ( f ( ol1 ) < f ( ol2 ) ) {
best = c i b l e = ol1 ; courant = ol2 ;
} else {
best = c i b l e = ol2 ; courant = ol1
};
while ( courant != c i b l e ) {
t r i e r (P) ; / / par cout croissant
t r i e r D i s t (P) ; / / par distance croissante a c i b l e
courant = P [ 0 ] ; / / le meilleur des plus proches de c i b l e
tmp = OptimLocale ( courant ) ; / / recherche locale
i f ( f ( tmp ) < f ( best ) )
best = tmp ;
}
return best ;
}
( ) Recherche opérationnelle et Optimisation 64 / 100
Algorithme des Fourmis : étude des insectes sociaux
Présentation
≈ 2% des insectes ont un comportement social :
fourmis, termites, abeilles.
⇒≈ 1016
insectes sociaux !
50% sont des fourmis.
100 millions d’années d’évolution...
Quelques exemples :
I Les Atta coupent des feuilles d’arbres et
organisent des ”autoroutes” pour aller les
chercher.
I Les Oecophylla construisent des ponts entre
feuilles.
I Les Eciton organisent des raids de chasse
comprenant jusqu’à 200.000 individus.
fourmis Oecophylla
( ) Recherche opérationnelle et Optimisation 65 / 100
Théorie de l’auto-organisation
Principe
Un comportement ”intelligent” (en fait adapté) au niveau macrosocpique
émerge d’interactions simples au niveau microscopique.
Cela n’exclut pas la possibilité de comportements complexes
indépendants au niveau microscopique.
4 composantes de base :
I Amplification positive : les bons comportements sont renforcés (ex :
recrutement de fourmis).
I Renforcement négatif : les mauvais comportements sont évités (ex :
abandon d’anciennes pistes périmées).
I Fluctuations aléatoires : de nouvelles solutions peuvent être découvertes
(ex : marches aléatoires).
I Interactions multiples : le succès repose sur le grand nombre d’agents (ex :
colonies de 30 à plusieurs millions de fourmis).
( ) Recherche opérationnelle et Optimisation 66 / 100
Auto-organisation chez les fourmis
Principes
Les agents communiquent :
I directement : contact par les antennes, visuel, sonore ...
I indirectement : en modifiant l’environnement par des dépôts de
phéromones.
La communication indirecte s’appelle stigmergie, et est essentielle à la
coordination des activités des fourmis.
Stigmergie par phéromones
Une type de phéromone attire les autres fourmis ;
Elle s’évapore au cours du temps ;
Elle est déposé par les fourmis lors de leurs déplacements ;
La quantité déposée est controllée par la fourmi ;
Les individus du même nid partagent des phéromones de même type.
( ) Recherche opérationnelle et Optimisation 67 / 100
Exemple de stigmergie chez la fourmi
Sélection du plus court chemin
Chemin plus court ⇒ plus haute fréquence de passage
⇒ Accroissement de la concentration en phéromone
⇒ Evaporation sur les autres chemins
⇒ Le chemin le plus court devient le principal (une fraction des fourmis
continuera d’emprunter les autres).
( ) Recherche opérationnelle et Optimisation 68 / 100
Stigmergie artificielle
Principe
Simuler par des agents informatiques le comportements des insectes
sociaux ⇒ Ant Colony Optimisation (ACO).
Ajouter des heuristiques (hill-climber, tabou...) pour raffiner les solutions.
⇒ résolution de problèmes d’optimisation combinatoire : routage,
ordonnancement... (PVC, QAP, SOP, fouille de données, e-learning, ...)
En pratique
On gère une mémoire de phéromones, associé aux éléments du
problème. Ex : choisir le sommet suivant dans un PVC :
⇒ Préférer les arcs avec de forts dépôts de phéromone.
⇒ Ajouter de la phéromone sur les arcs constituant de bons circuits.
⇒ Diminuer régulièrement la phéromone (évaporation) pour ”oublier” les
arcs peu utilisés (mauvais circuits).
C’est une méthode constructive (ajout d’arcs).
( ) Recherche opérationnelle et Optimisation 69 / 100
Fourmis artificielles pour le PVC
Probabilité de choisir un arc
Un agent fourmi situé sur un noeud du graphe va choisir le prochain
noeud à visiter. La probabilité de choisir l’arc (i,j) dépend :
I de la concentration relative en phéromone τ, par rapport à tous les arcs
issus du sommet i ;
I d’une mesure heuristique η de la qualité de la composante (ex : inverse de
la longueur de l’arc) :
⇒ P[(i,j)] =
τα
i,j η
β
i,j
∑k∈succ(i)(τα
i,k η
β
i,k )
où α, β : importance relative de τ et η.
Mise à jour : renforcement et évaporation
Renforcement : ∀ solution s et ∀ arc (i,j) ∈ s : τi,j = τi,j +1/Fitness(s) où
le fitness est la longueur du tour (le plus petit, le mieux).
Pour l’évaporation on applique : ∀ arc (i,j) du graphe : τi,j = (1 −ε)τi,j
avec 0 < ε << 1
On borne τ : τmin ≤ τi,j ≤ τmax ⇒ ainsi tous les arcs ont une chance.
( ) Recherche opérationnelle et Optimisation 70 / 100
Fourmis et PVC : algo
so lu ti on ACO PVC( int popSize , s ol uti on piste [ ] ) {
/ / piste : tableau de solutions , une par fourmi
so lu ti on best = NULL;
do {
for ( int i = 0; i < popSize ; i ++) { / / les fourmis
piste [ i ] [ 0 ] = 0; / / on demarre toujours en v i l l e 0
for ( int j = 1; j < N; j ++) / / completer le tour
piste [ i ] [ j ] = ChoixFourmi ( piste [ i ] [ j −1]) ; / / c h o i s i r v i l l e
}
for ( int i = 0; i < popSize ; i ++) { / / optimisation heuristique
RechercheLocale ( piste [ i ] ) ; / / ex : heuristique LK
for ( int i = 0; i < popSize ; i ++) { / / evaluation
Evaluer ( piste [ i ] ) ;
i f ( best == NULL | | f i t n e s s ( piste [ i ] ) < f i t n e s s ( best ) )
best = piste [ i ] ;
}
for ( int i = 0; i < popSize ; i ++) / / MAJ pheromone
MiseAJourPheromone ( piste [ i ] ) ; / / en fonction du f i t n e s s
} while ( ! s o l u t i o n s a t i s f a i s a n t e ( best ) && ! temps epuise ) ;
return best ;
}
( ) Recherche opérationnelle et Optimisation 71 / 100
Sommaire du chapitre
1 Généralités
2 Méthodes à solution unique
3 Méthodes à base de population
4 Problèmes multi-critères
Définitions
Front Pareto
Réduction à un objectif
Combinaison linéaire
Approches évolutionnaires
Approches par Pareto-domination
Rang Pareto
Gestion de la diversité
5 TD / TP
( ) Recherche opérationnelle et Optimisation 72 / 100
Problèmes multi-critères
Définitions
Problème multicritère ⇒ plusieurs fonctions objectifs à optimiser
simultanément, avec souvent des objectifs partiellement contradictoires.
Une solution x est Pareto-dominante vis à vis d’une solution y si :
I x est supérieure ou égale à y et sur tous les objectifs
I x est strictement meilleure que y sur au moins un objectif.
Si x Pareto-domine y, il n’y a aucune utilité à proposer y.
( ) Recherche opérationnelle et Optimisation 73 / 100
Front Pareto
Définition
Les solutions de l’espace de recherche non Pareto-dominée forment le
front Pareto.
On parle de solutions Pareto-optimales (et on étend ces concepts aux
solutions effectivement visitées par l’algorithme).
Les solutions Pareto-optimales sont incomparables entre elles ⇒ elles
réalisent des compromis différents / aux objectifs
Le front Pareto n’est pas forcément continu, et il peut être très étendu.
On cherche à échantillonner au mieux les solutions du front Pareto ⇒ on
veut une collection de solutions non Pareto-dominée et pas une seule
solution-compromis.
⇒ les méthodes à base de population sont à privilégier comme
l’algorithme génétique.
( ) Recherche opérationnelle et Optimisation 74 / 100
Front Paréto : illustration
( ) Recherche opérationnelle et Optimisation 75 / 100
Réduction à un objectif
Combinaison linéaire
Une méthode ancienne : prendre une combinaison linéaire des objectifs.
Ex : f(s) = 2 ∗Perf(s)+Duree(s)−3 ∗Cout(s)
Problèmes :
I Comment fixer les poids ?
I Les solutions préférées ne sont pas toujours les plus proches du front
Pareto théorique. Exemple avec f(s) = fx (s)+fy (s) :
( ) Recherche opérationnelle et Optimisation 76 / 100
Réduction à un objectif (suite)
Approches évolutionnaires
Utiliser une méthode évolutionnaire à base de population, modifier la
sélection.
Pour éviter de déterminer des poids, utiliser la sélection par tournoi :
I Tournoi ”lexicographique” : considérer un ordre sur les objectifs
ex : Cout(s) > Perf(s) > Duree(s))
I Tournoi avec objectif tiré aléatoirement.
I Tournoi avec comparaison majoritaire des fonctions objectives.
( ) Recherche opérationnelle et Optimisation 77 / 100
Réduction à un objectif : tournoi lexicographique
so lu ti on MultiobjLexicographicTournament (
Population P, int sizePop ,
int turnSize , int ObjNumber , / / t a i l l e tournoi , nombre d ’ o b j e c t i f s
ObjFun ∗ f ) { / / f : tableau de pointeur de fonctions o b j e c t i f s
so lu ti on Best = P[ random (0 , sizePop −1) ] ;
for ( int i = 1; i < turnSize −1; i ++) { / / t a i l l e du tournoi
so lu ti on Next = P[ random (0 , sizePop −1) ]
for ( int j = 0; j < ObjNumber ; j ++) { / / parcours les o b j e c t i f s
i f ( ( f [ j ] ) ( Next ) < f [ j ] ( Best ) ) { / / meilleur
Best = Next ; break ;
} else i f ( ( f [ j ] ) ( Next ) > ( f [ j ] ) ( Best ) ) / / pire
break ;
/ / else i t e r a t i o n suivante , comparer avec autre o b j e c t i f
}
}
}
return Best ;
}
( ) Recherche opérationnelle et Optimisation 78 / 100
Approches par Pareto-domination
Rang Pareto
Assigner le (fitness de) rang 1 aux solutions non dominées.
Assigner le rang 2 à celles dominées uniquement par celles de rang 1.
Assigner le rang 3 aux solutions dominées uniquement par celles de rang
2 et 1, etc...
L’algo se code facilement en ignorant à chaque étape les solutions des
rangs précédents
( ) Recherche opérationnelle et Optimisation 79 / 100
Rang Pareto : illustration
( ) Recherche opérationnelle et Optimisation 80 / 100
Extraction du front Pareto-dominant
Population ParetoDominantFront ( Population G) {
/ / G : groupe de so lu ti on dont on veut un f r o n t
F = {} / / Le front , vide au depart
for each so lu ti on G[ i ] de G {
F = F + {G[ i ]} / / ajouter G[ i ] / / on le suppose dans le f r o n t
for each s olu ti on F [ j ] de F autre que G[ i ] {
i f (F [ j ] Pareto−domine G[ i ] )
F = F − { G[ i ] } / / le r e t i r e r
else i f (G[ i ] Pareto−domine F [ j ] )
F = F − { F [ j ] } / / un pretendant a r e t i r e r
}
}
return F
}
( ) Recherche opérationnelle et Optimisation 81 / 100
Gestion de la diversité
Espacement — Sparsity
On souhaite que le front soit échantillonné le mieux possible
⇒ utiliser une mesure d’espacement en plus du rang Pareto.
Ex : sommer les dimensions des côtés de la boı̂te qui contient un point du
front et s’arrète à ses voisins.
( ) Recherche opérationnelle et Optimisation 82 / 100
Calcul de l’espacement
Population AssignSparsity ( Population R, Objectives O) {
/ / R : Population structuree en rangs Pareto
/ / O = {O[ 1 ] , . . . , O[ n ] } o b j e c t i f s
for each rang Pareto F de R {
for each so lu ti on F [ j ] de F {
F [ j ] . espacement = 0;
for each o b j e c t i f O[ i ] de O {
t r i e r O b j (F , O[ i ] ) / / F par valeur d ’ o b j e c t i f i croissant
F [ 0 ] = INFINITY ;
F [LAST] = INFINITY ;
for ( j = 1; j < LAST; j ++)
F [ j ] . espacement = F [ j ] espacement + O[ i ] ( F [ j −1]) −
O[ i ] ( F [ j +1]) ;
}
}
return F ;
}
( ) Recherche opérationnelle et Optimisation 83 / 100
Utilisation de l’espacement
Algorithme NSGA-II
Lors de la phase de sélection, lorsque 2 individus ont même fitness (rang)
Pareto, on préfère celui qui a le plus grand espacement.
L’algorithme NSGA-II (K. Deb, 2000) utilise l’espacement et intègre en
plus une archive des meilleures solutions trouvées, dans le cadre d’une
stratégie évolutionnaire (µ+λ).
( ) Recherche opérationnelle et Optimisation 84 / 100
Sommaire du chapitre
1 Généralités
2 Méthodes à solution unique
3 Méthodes à base de population
4 Problèmes multi-critères
5 TD / TP
Exercices
Présentation des TPs
La fonction de Griewank
Les matrices de Erickson
Compte-rendu
( ) Recherche opérationnelle et Optimisation 85 / 100
TD exo 0
Codage de Gray
BoolVector GrayEncode ( BoolVector v ) {
BoolVector w = v ;
for ( i = 1; i < w. size ( ) ; i ++)
i f ( v [ i −1])
w[ i ] = ˜w[ i ] ;
return w;
}
Sur l’espace de recherche des entiers codés sur 4 bits :
Donnez la table de codage décimal habituel vers code de Gray ;
Commentez.
Soit la fonction objectif : f(x) = x si x ≤ 8 ou 0 sinon.
Représentez f(x) en codage habituel, puis en code de Gray. Commentez.
( ) Recherche opérationnelle et Optimisation 86 / 100
TD exo 1
Coloration de graphe
On veut colorer un graphe avec le nombre minimum K de couleurs.
Est-ce un problème d’optimisation ?
De quel type ?
Quelle est la forme des solutions ?
Que peut-on dire de l’espace de recherche ?
Proposer un opérateur de voisinage et de crossover.
( ) Recherche opérationnelle et Optimisation 87 / 100
TD exo 2
Sac à dos
Soit un ensemble O = {O0,O1,...,On} ;
Chaque objet est caractérisé par sa taille t(0i ) et sa valeur v(Oi ) ;
On veut remplir un sac de capacité C avec un sous-ensemble S ⊂ O ;
Soit i0,i1,...,ik les numéros des objets de S, il faut :
I maximiser la valeur des objets emmenés : ∑k
j=0 v(Oij
)
I respecter la capacité maximum du sac : ∑k
j=0 t(Oij
) ≤ C
Caractériser ce problème d’optimisation.
Proposer un opérateur de voisinage et de crossover.
( ) Recherche opérationnelle et Optimisation 88 / 100
TD exo 3
Sudoku 4x4
Un sudoku 4x4 se compose d’une grille de 4x4 cases ;
divisée en 4 régions de 2x2 cases ;
la grille est déjà partiellement remplie ;
il faut la compléter avec des nombres entre 1 et 4 ;
de telle sorte qu’un chiffre n’apparaisse jamais 2 fois dans chaque ligne,
chaque colonne et chaque région.
Caractériser ce problème d’optimisation.
Proposer un opérateur de voisinage et de crossover, sans oublier que les
chiffres déjà donnés dans la grille initiale sont fixés !
( ) Recherche opérationnelle et Optimisation 89 / 100
TD exo 4
Bi-section de graphe
Soit un graphe G = (S,A), on veut le partitionner en deux sous-graphes
de même ordre (nombre de noeuds), tels que le nombre d’arcs allant d’un
sous-graphe à l’autre soit minimal.
Plus formellement, soit G = (S,A), on cherche G0 = (S0,A0) et
G00 = (S00,A00) tels que :
I S = S0 ∪S00
I |S0| = |S00|
I Soit C un sous-ensemble de A défini par C = {x ∈ A tels que I(x) ∈ S0 et
T(x) ∈ S00 ou bien I(x) ∈ S00 et T(x) ∈ S0}, avec I(x) et T(x) les
applications associant respectivement le sommet initial et le sommet
terminal de l’arc x ;
I Le cardinal de C est minimum.
Caractériser ce problème d’optimisation.
Proposer un opérateur de voisinage et de crossover.
( ) Recherche opérationnelle et Optimisation 90 / 100
Présentation des TPs
Nous aborderons en TD/TP la résolution de deux problèmes d’optimisation :
1 la fonction de Griewank
2 les matrices de Erickson
Nous attaquerons ces problèmes avec 3 heuristiques stochastiques vues en
cours :
le Hill-Climber
la Stratégie Evolutionnaire (µ, λ)
le Recuit Simulé
Pour des raisons pratiques (l’horaire de TP est limité) vous testerez les 2
premiers algorithmes sur la fonction de Griewank, et le dernier sur les matrices
de Erickson.
( ) Recherche opérationnelle et Optimisation 91 / 100
Fonction de Griewank
Définition
La fonction de Griewank est donnée par la formule :
f(x1,x2,...,xn) =
n
∑
i=1
(x2
i /4000)−
n
∏
i=1
cos(xi /
√
i)+1
On cherche x1,x2,...,xn tels que f prend sa valeur minimum.
Chaque variable xi prend ses valeurs dans [−600;600]
Nous fixerons n = 10.
Note : on connait l’optimum global, qui est le point origine. On pourra donc
facilement constater en TP si l’heuristique fait converger les xi vers 0.
( ) Recherche opérationnelle et Optimisation 92 / 100
Fonction de Griewank : illustration pour n = 2
( ) Recherche opérationnelle et Optimisation 93 / 100
Fonction de Griewank : questions
Est-ce un problème d’optimisation ?
De quel type ?
Quelle est la forme des solutions ?
Que peut-on dire de l’espace de recherche ?
Proposer un opérateur de voisinage.
( ) Recherche opérationnelle et Optimisation 94 / 100
Matrices de Erickson
Problème (d’après M.J. Erickson,“Introduction to Combinatorics”,1963)
Trouver un entier positif n vérifiant la propriété suivante : quelque soit la
matrice binaire carrée de taille n ×n, il existe i,j,k tels que les éléments de la
matrice d’indice (i,j), (i +k,j), (i,j +k), (i +k,j +k) ont la même valeur.
Les 4 éléments forment un carré et sont tous soit de valeur 0 soit de
valeur 1 : on parle de carré constant ou encore de carré
monochromatique (en assimilant 0 et 1 à des couleurs).
C’est un problème assez difficile, résolu en 2009 par énumération de
l’espace de recherche sur ordinateur : on peut toujours trouver un carré
constant dès que la taille de la matrice est n ≥ 15.
( ) Recherche opérationnelle et Optimisation 95 / 100
Matrices de Erickson (suite)
Nous nous interesseront au problème dérivé plus simple :
Définition du problème dérivé
Matrice de Erickson : matrice binaire carrée de taille n, sans carré
constant.
Trouver une matrice de Erickson pour un n donné.
On traitera en TP les problèmes de taille n = 8 à n = 14 (on sait qu’il est
inutile de chercher au delà de la taille 14).
Pour une taille donnée, on cherche à éliminer les carrés constants.
Note : le problème en taille 14 est assez difficile.
( ) Recherche opérationnelle et Optimisation 96 / 100
Matrices de Erickson : illustration pour n = 14
( ) Recherche opérationnelle et Optimisation 97 / 100
Matrices de Erickson : questions
Est-ce un problème d’optimisation ?
De quel type ?
Quelle est la forme des solutions ?
Que peut-on dire de l’espace de recherche ?
Proposer un opérateur de voisinage.
( ) Recherche opérationnelle et Optimisation 98 / 100
Compte-rendu
Vous rendrez :
un compte-rendu (format pdf) comportant les noms de étudiants du
binôme, les résultats obtenus et commentés (qualité, temps d’exécution,
...), avec les algos et le paramétrage complet utilisé pour les obtenir.
le code source compilable sous Unix.
Vous enverrez le tout par e-mail à
robilliard@lisic.univ-littoral.fr en respectant impérativement
le format suivant :
I fichiers rassemblés dans un répertoire à votre nom
I répertoire compressé dans une archive à votre nom au format zip ou tar.gz
I Note importante : ce format permet d’éviter les conflits de noms et les
écrasements accidentels de fichiers lors de la correction.
Attention, les compte-rendus ne respectant pas ce format recevront
la note 0.
( ) Recherche opérationnelle et Optimisation 99 / 100
Références
Essentials of Metaheuristics, S. Luke,
http://cs.gmu.edu/˜sean/book/metaheuristics/, 2009, (d’où
viennent certaines illustrations)
Local Search in Combinatorial Optimization, E. Aarts & J. K. Karel éd.,
Wiley, 1997.
Optimisation Combinatoire, de M. Sakarovitch, Hermann, 1984.
Algorithmes Génétiques, D.E. Goldberg, Addison Wesley, 1994,
(traduction française).
Statistiques, cours et problèmes, M.R. Spiegel, Mc Graw Hill, 1993.
( ) Recherche opérationnelle et Optimisation 100 / 100

Contenu connexe

Tendances

9 grafcet à séquences simultanées 1 et 2
9  grafcet à séquences simultanées 1 et 29  grafcet à séquences simultanées 1 et 2
9 grafcet à séquences simultanées 1 et 2
omar bllaouhamou

regression_logistique.pdf
regression_logistique.pdfregression_logistique.pdf
regression_logistique.pdf
SidiAbdallah1

Algorithme génétique
Algorithme génétiqueAlgorithme génétique
Algorithme génétiqueIlhem Daoudi

récursivité algorithmique et complexité algorithmique et Les algorithmes de tri
récursivité algorithmique et complexité algorithmique et Les algorithmes de trirécursivité algorithmique et complexité algorithmique et Les algorithmes de tri
récursivité algorithmique et complexité algorithmique et Les algorithmes de tri
Yassine Anddam

Chapitre 2 problème de plus court chemin
Chapitre 2 problème de plus court cheminChapitre 2 problème de plus court chemin
Chapitre 2 problème de plus court chemin
Sana Aroussi

Questionnaire sous spss
Questionnaire sous spssQuestionnaire sous spss
Questionnaire sous spss
Adad Med Chérif

Algorithme Colonie de fourmis
Algorithme Colonie de fourmisAlgorithme Colonie de fourmis
Algorithme Colonie de fourmis
kamar MEDDAH

Gestion De Production Implantation
Gestion De Production ImplantationGestion De Production Implantation
Gestion De Production Implantation
charkaoui abdelkabir

Analyse de données - 2Cours officiel.pdf
Analyse de données - 2Cours officiel.pdfAnalyse de données - 2Cours officiel.pdf
Analyse de données - 2Cours officiel.pdf
oussamaEchouiyab

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétudeSana Aroussi

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerSana Aroussi

système multi agent
système multi agentsystème multi agent
système multi agent
Fatima Zohra BENHACINE

La prédiction du churn client dans le domaine du telecom
La prédiction du churn client dans le domaine du telecomLa prédiction du churn client dans le domaine du telecom
La prédiction du churn client dans le domaine du telecom
Ismail Sanni

Aide à la Décision Multicritère
Aide à la Décision MulticritèreAide à la Décision Multicritère
Aide à la Décision Multicritère
AbdelaadimKHRISS

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsSana Aroussi

Comment formuler une problématique
Comment formuler une problématiqueComment formuler une problématique
Comment formuler une problématique
guillemincolbert56

Cours-optimisation.pdf
Cours-optimisation.pdfCours-optimisation.pdf
Cours-optimisation.pdf
Mouloudi1

Programmation Dynamique : Mise en œuvre et application à des problèmes en TAL
Programmation Dynamique : Mise en œuvre et application à des problèmes en TALProgrammation Dynamique : Mise en œuvre et application à des problèmes en TAL
Programmation Dynamique : Mise en œuvre et application à des problèmes en TALECAM Brussels Engineering School


Tendances (20)

9 grafcet à séquences simultanées 1 et 2
9  grafcet à séquences simultanées 1 et 29  grafcet à séquences simultanées 1 et 2
9 grafcet à séquences simultanées 1 et 2

regression_logistique.pdf
regression_logistique.pdfregression_logistique.pdf
regression_logistique.pdf

Algorithme génétique
Algorithme génétiqueAlgorithme génétique
Algorithme génétique

récursivité algorithmique et complexité algorithmique et Les algorithmes de tri
récursivité algorithmique et complexité algorithmique et Les algorithmes de trirécursivité algorithmique et complexité algorithmique et Les algorithmes de tri
récursivité algorithmique et complexité algorithmique et Les algorithmes de tri

Chapitre 2 problème de plus court chemin
Chapitre 2 problème de plus court cheminChapitre 2 problème de plus court chemin
Chapitre 2 problème de plus court chemin

Questionnaire sous spss
Questionnaire sous spssQuestionnaire sous spss
Questionnaire sous spss

Algorithme Colonie de fourmis
Algorithme Colonie de fourmisAlgorithme Colonie de fourmis
Algorithme Colonie de fourmis

Gestion De Production Implantation
Gestion De Production ImplantationGestion De Production Implantation
Gestion De Production Implantation

Analyse de données - 2Cours officiel.pdf
Analyse de données - 2Cours officiel.pdfAnalyse de données - 2Cours officiel.pdf
Analyse de données - 2Cours officiel.pdf

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régner

système multi agent
système multi agentsystème multi agent
système multi agent

La prédiction du churn client dans le domaine du telecom
La prédiction du churn client dans le domaine du telecomLa prédiction du churn client dans le domaine du telecom
La prédiction du churn client dans le domaine du telecom

Aide à la Décision Multicritère
Aide à la Décision MulticritèreAide à la Décision Multicritère
Aide à la Décision Multicritère

Présentation grafcet
Présentation grafcetPrésentation grafcet
Présentation grafcet

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons

Comment formuler une problématique
Comment formuler une problématiqueComment formuler une problématique
Comment formuler une problématique

AMDEC : Introduction à l'outil AMDEC/DFMEA
AMDEC : Introduction à l'outil AMDEC/DFMEAAMDEC : Introduction à l'outil AMDEC/DFMEA
AMDEC : Introduction à l'outil AMDEC/DFMEA

Cours-optimisation.pdf
Cours-optimisation.pdfCours-optimisation.pdf
Cours-optimisation.pdf

Programmation Dynamique : Mise en œuvre et application à des problèmes en TAL
Programmation Dynamique : Mise en œuvre et application à des problèmes en TALProgrammation Dynamique : Mise en œuvre et application à des problèmes en TAL
Programmation Dynamique : Mise en œuvre et application à des problèmes en TAL


Similaire à optimisation cours.pdf

FLTauR - Construction de modèles de prévision sous r avec le package caret
FLTauR - Construction de modèles de prévision sous r avec le package caretFLTauR - Construction de modèles de prévision sous r avec le package caret
FLTauR - Construction de modèles de prévision sous r avec le package caretjfeudeline

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx
Alkalimatayiba

Les fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptxLes fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptx
Agnawpin

PLNE.pptx
PLNE.pptxPLNE.pptx
PLNE.pptx
MbarkiIsraa

ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
chaymae36

Regression logistque
Regression  logistqueRegression  logistque
Regression logistque
Ferdaous HDIOUD

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite completChahrawoods Dmz

Cours algorithmique et complexite
Cours algorithmique et complexite Cours algorithmique et complexite
Cours algorithmique et complexite Saddem Chikh

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite completChahrawoods Dmz

La complexité des algorithmes récursives Géométrie algorithmique
La complexité des algorithmes récursivesGéométrie algorithmiqueLa complexité des algorithmes récursivesGéométrie algorithmique
La complexité des algorithmes récursives Géométrie algorithmique
Hajer Trabelsi

logistic_regression_ml.pdf
logistic_regression_ml.pdflogistic_regression_ml.pdf
logistic_regression_ml.pdf
SidiAbdallah1

Branch and bound
Branch and boundBranch and bound
Branch and bound
TAOUFIQ ELFILALI

cours algorithme
cours algorithmecours algorithme
cours algorithme
mohamednacim

Diviser Pour Régner
Diviser Pour RégnerDiviser Pour Régner
Diviser Pour Régner
Mestari-Mohammed

chap 3 complexité (3).pdf
chap 3 complexité (3).pdfchap 3 complexité (3).pdf
chap 3 complexité (3).pdf
donixwm

Programmation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeProgrammation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeJiijishady

analyse_discriminante.pdf
analyse_discriminante.pdfanalyse_discriminante.pdf
analyse_discriminante.pdf
SidiAbdallah1

algo-imsi-2.pdf
algo-imsi-2.pdfalgo-imsi-2.pdf
algo-imsi-2.pdf
Wafaa Ibrihich


Similaire à optimisation cours.pdf (20)

Oc1 2013
Oc1 2013Oc1 2013
Oc1 2013

FLTauR - Construction de modèles de prévision sous r avec le package caret
FLTauR - Construction de modèles de prévision sous r avec le package caretFLTauR - Construction de modèles de prévision sous r avec le package caret
FLTauR - Construction de modèles de prévision sous r avec le package caret

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx

Les fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptxLes fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptx

0 c2 2013
0 c2 20130 c2 2013
0 c2 2013

PLNE.pptx
PLNE.pptxPLNE.pptx
PLNE.pptx

ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....

Regression logistque
Regression  logistqueRegression  logistque
Regression logistque

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite complet

Cours algorithmique et complexite
Cours algorithmique et complexite Cours algorithmique et complexite
Cours algorithmique et complexite

Cours algorithmique et complexite complet
Cours algorithmique et complexite completCours algorithmique et complexite complet
Cours algorithmique et complexite complet

La complexité des algorithmes récursives Géométrie algorithmique
La complexité des algorithmes récursivesGéométrie algorithmiqueLa complexité des algorithmes récursivesGéométrie algorithmique
La complexité des algorithmes récursives Géométrie algorithmique

logistic_regression_ml.pdf
logistic_regression_ml.pdflogistic_regression_ml.pdf
logistic_regression_ml.pdf

Branch and bound
Branch and boundBranch and bound
Branch and bound

cours algorithme
cours algorithmecours algorithme
cours algorithme

Diviser Pour Régner
Diviser Pour RégnerDiviser Pour Régner
Diviser Pour Régner

chap 3 complexité (3).pdf
chap 3 complexité (3).pdfchap 3 complexité (3).pdf
chap 3 complexité (3).pdf

Programmation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeProgrammation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexe

analyse_discriminante.pdf
analyse_discriminante.pdfanalyse_discriminante.pdf
analyse_discriminante.pdf

algo-imsi-2.pdf
algo-imsi-2.pdfalgo-imsi-2.pdf
algo-imsi-2.pdf


Dernier

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
Institut de l'Elevage - Idele

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Daniel Bedard

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival
idelewebmestre

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf
ffffourissou

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
Institut de l'Elevage - Idele

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
Institut de l'Elevage - Idele

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
Institut de l'Elevage - Idele

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
Institut de l'Elevage - Idele


Dernier (11)

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...


optimisation cours.pdf

  • 1. Recherche opérationnelle et Optimisation Master 1 — Informatique Denis Robilliard Lisic — Univ Littoral-Côte d’opale 2010 Denis Robilliard (Lisic — Univ Littoral-Côte d’opale) Recherche opérationnelle et Optimisation 2010 1 / 100
  • 2. Sommaire général 1 Généralités Présentation de la R.O. Optimisation Complexité d’un algorithme Méta-heuristiques et recherche locale Comparaison de deux heuristiques 2 Méthodes à solution unique Hill-climber Recuit simulé Recherche Tabou Random restart 3 Méthodes à base de population Généralités Méthodes évolutionnaires Stratégies évolutionnaires Algorithme génétique Méthode de Path-Relinking Algorithme des Fourmis 4 Problèmes multi-critères Définitions Front Pareto Réduction à un objectif Approches par Pareto-domination 5 TD / TP Exercices Présentation des TPs La fonction de Griewank Les matrices de Erickson Compte-rendu ( ) Recherche opérationnelle et Optimisation 2 / 100
  • 3. Sommaire du chapitre 1 Généralités Présentation de la R.O. Recherche Opérationnelle Organisation du cours Optimisation Problème d’optimisation Problème continu / discret Exemple continu Exemple combinatoire Complexité d’un algorithme Définition Calcul de la complexité Exemple de calcul Conclusion Méta-heuristiques et recherche locale Définitions Voisinage et optima locaux Comparaison de deux heuristiques Principes 2 Méthodes à solution unique ( ) Recherche opérationnelle et Optimisation 3 / 100
  • 4. Définition Origines ”Recherche Opérationnelle” vient de ”operations research” (Royaume-Uni, 2nd guerre mondiale). Où placer les stations radars ? Comment plannifier les vols de surveillance anti-sous-marins ? ... Définition Recherche Opérationnelle : élaboration et amélioration / optimisation de méthodes de résolution de problèmes complexes. Deux grandes familles de méthodes : I méthodes exactes, basées sur des principes mathématiques I méthodes approchées ou heuristiques, souvent stochastiques (utilisation du hasard) : quand les méthodes exactes ne sont pas disponibles ou sont trop coûteuses ⇒ souvent ! ( ) Recherche opérationnelle et Optimisation 4 / 100
  • 5. Organisation du cours Le cours de RO est divisé en deux, selon méthodes exactes/approchées I Généralités et méthodes approchées (ce cours) I méthodes exactes (cours fait par Gilles Roussel) Pré-requis : I un peu de maths (quantificateurs, ...), I algorithmique et structures de données de base, I connaissance du langage C pour les algos, I de Java pour les TPs. Objectifs : I connaı̂tre le vocabulaire et les concepts de base, I connaı̂tre et avoir compris les algorithmes de base, I avoir implanté et utilisé quelques algorithmes sur ordinateur, I savoir adapter un algorithme à un nouveau problème. Organisation du cours (x 2) : 6h de cours magistral, 3h de travaux dirigés, 9h de travaux pratiques. ( ) Recherche opérationnelle et Optimisation 5 / 100
  • 6. Problème d’optimisation Définition On dispose d’un ensemble S de solutions ”candidates” : c’est l’espace de recherche. A chaque solution est associé un réel, sa qualité, calculable par une fonction qualité / objectif / coût / ”fitness” On cherche la solution de meilleure qualité, appelée optimum global (ou du moins on veut s’en approcher). Sémantique qualité / coût Selon le pb, on veut maximiser ou minimiser l’objectif. Les algos seront présentés dans un contexte de minimisation (prendre l’opposé de la qualité pour maximiser). ( ) Recherche opérationnelle et Optimisation 6 / 100
  • 7. Problème d’optimisation : suite Optimisation multi-critères Très souvent on veut optimiser plusieurs fonctions/critères de qualité en même temps : problème multi-critères, multi-objectifs. Ex : on veut le moteur le plus puissant, mais aussi le plus léger, qui consomme le moins possible et qui coûte le moins cher à fabriquer... L’optimisation multi-critères est un sous-domaine spécifique (voir plus loin). ( ) Recherche opérationnelle et Optimisation 7 / 100
  • 8. Problème continu / discret Problème continu Optimisation continue : les solutions sont des vecteurs de réels : on parle de variables réelles, et l’espace de recherche est infini. Problème discret L’espace de recherche est fini, discret. Les problèmes discrets sont généralement combinatoires. Optimisation combinatoire : une solution est une combinaison d’éléments pris dans un ensemble discret : on parle de variables discrètes. Ex : un sous-ensemble des arcs d’un graphe. ( ) Recherche opérationnelle et Optimisation 8 / 100
  • 9. Problème continu / discret (suite) Contraintes On a souvent un ensemble de contraintes sur la valeurs des variables / la forme des solutions (ex : pas de valeurs négatives en optimisation continue). La résolution de contraintes, notamment discrètes (ex : sudoku...) est un champ spécialisé : (Constraint Solving Problem — CSP). ( ) Recherche opérationnelle et Optimisation 9 / 100
  • 10. Exemple de problème d’optimisation continue En utilisant 16 fragrances de base, composer un parfum intéressant : Forme des solutions : vecteur de 16 réels (proportion de chaque fragrance) Contraintes : proportions dans [0,1.0], et somme = 1.0. Fonction objectif : moyenne des notes données par un jury Taille de l’espace de recherche : infini ! Note On pourrait vouloir discrétiser chaque proportion : I On discrétise en 21 valeurs de 0% à 100% par pas de 5% I Taille de l’espace de recherche : 2116 = 1,43e +21 En pratique : plus compliqué ! Exemple : on veut une solution significativement différente de l’existant => problème multi-critères (2ème fonction objectif : distance à l’existant). ( ) Recherche opérationnelle et Optimisation 10 / 100
  • 11. Exemple de problème d’optimisation combinatoire Problème du voyageur de commerce (PVC) on veut visiter chacune des N = 25 villes où se trouvent les clients. On ne considère que la route la + courte d’une ville à l’autre. Trouver le circuit de longueur minimale. Forme des solutions : vecteur de 25 entiers (numéro des villes dans l’ordre de parcours) Fonction objectif : longueur du parcours Contrainte : chaque entier doit être présent une et une seule fois. Taille de l’espace de recherche : N!/2N = 3,102e23 En pratique : on pourrait prendre en compte des péages sur certaines routes, le temps de parcours, etc. ( ) Recherche opérationnelle et Optimisation 11 / 100
  • 12. Notion de complexité d’un algorithme Définition Complexité d’un algorithme : relation entre le temps de calcul ou la mémoire occupée et la taille des données traitées. On se limite à la complexité en temps de calcul, toujours supérieure à celle en mémoire. On exprime la relation par une fonction : temps = fn(taille). On s’interesse au taux d’accroissement de cette fonction. Raffinement Pour une même taille de données, le temps peut varier selon la valeur des données. Ex : trier un tableau presque rangé ou complètement aléatoire. ⇒ complexité dans le cas moyen, dans le pire des cas, etc. ( ) Recherche opérationnelle et Optimisation 12 / 100
  • 13. Classes de complexité Classes de complexité On classe les fonctions en deux familles selon leur taux d’accroissement : les polynômes et les exponentielles. une fonction est dite (à croissance) polynômiale s’il existe un polynôme qui la borne supérieurement : ∀n ∈ N, ∃b ∈ N, c ∈ R tels que f(n) ≤ c.nb une fonction dans N est dite (à croissance) exponentielle si sa croissance suit une progression géométrique : f(n) ≈ c.eb.n les fonctions polynômiales croissent moins vite que les fonctions exponentielles : il n’existe pas b ∈ N tel que ∀ n ∈ N, nb > en Note : il existe d’autres classes plus fines de complexité. ( ) Recherche opérationnelle et Optimisation 13 / 100
  • 14. Calcul de la complexité Calcul du temps d’exécution On le considére proportionnel au nombre d’instructions élémentaires effectuées (ex : affectation, opérations arithmétiques, mais pas un tri ! Cf. cours IASF) La traduction d’un langage de programmation (usuel) dans un autre se fait en temps polynômial => on peut ignorer le langage (polynômes clos par composition). Calcul de la taille de la donnée Toute donnée peut être codée comme nombre (cf. IASF). Le codage doit être raisonnable : pas en base 1. En effet 10k occupe : I k+1 chiffres en décimal ; I (ln(10)/ln(2))k +1 soit 3.32k+1 chiffres en binaire ; I mais... 10k bâtons en base 1 ! ( ) Recherche opérationnelle et Optimisation 14 / 100
  • 15. Exemple de calcul de complexité 1 la recherche exhaustive de l’élément minimum d’une matrice carrée de taille N ; 2 la recherche exhaustive d’une solution minimale au PVC basé sur la même matrice de distances de taille N. Dans les deux cas, il faut effectuer ”taille de l’espace de recherche” opérations de comparaison : 1 cas 1) : N2 opérations 2 cas 1) : N!/2N = O(en ) opérations Avec une machine traitant 109 comparaisons/s , variation du temps de calcul en fonction de la taille de la donnée : N 10 20 30 40 50 60 algo 1 0,1 µs 0,4 µs 0,9 µs 1,6 µs 2,5 µs 3,6 µs algo 2 181µs 6 . 109 s 4 . 1021 s 1037 s 1053 s 1071 s Rappel : âge de l’Univers = 1017 secondes... ( ) Recherche opérationnelle et Optimisation 15 / 100
  • 16. Conclusion sur la complexité On sépare les problèmes en 2 classes : I ceux solvables avec algos en temps polynômial : problèmes faciles (indépendamment de la difficulté d’écrire l’algo) I ceux solvables seulement (actuellement) avec algos en temps exponentiel : problèmes difficiles, algos non faisables. Note : déterminer si une solution est un optimum global peut être non faisable. Note : il y a aussi des problèmes non tractables sur ordinateur (voir cours IASF) Bilan Nombreux problèmes difficiles => développement d’heuristiques en temps polynomial pour approcher les solutions optimales. ( ) Recherche opérationnelle et Optimisation 16 / 100
  • 17. Méta-heuristiques et recherche locale Définitions Méthode approchées = heuristiques Méta-heuristique = heuristique généralisée, incomplètement spécifiée, à adapter au problème. Parmi les méthodes approchées, optimisation ”boı̂te noire” : ne requiert que la capacité d’estimer la qualité des solutions Les méta-heuristiques sont souvent stochastiques, et ”boı̂te noire”. Classification Les heuristiques procèdent par transformation ou par construction. Méthodes par transformation partielle de solution, on parle aussi de recherche locale. On cherche à améliorer peu à peu une solution existante et complète. Méthodes constructives : on construit une solution morceau par morceau, généralement en se basant sur la qualité des morceaux (donc pas ”boı̂te noire”). ( ) Recherche opérationnelle et Optimisation 17 / 100
  • 18. Voisinage Dans les méthodes par transformation, une solution peut souvent être transformée en plusieurs autres possibles : Définitions l’ensemble des solutions transformées possibles est le voisinage de la solution initiale. La méthode/algorithme de transformation : opérateur de voisinage. De nombreuses méta-heuristiques(de transformation) utilisent cette notion de voisinage. Pour les implanter, il faut inventer et coder un voisinage adapté au problème : I Une solution doit avoir un nombre de voisins suffisant pour permettre d’y trouver un voisin meilleur. I Le voisinage ne doit pas être trop grand pour ne pas être trop long à explorer (typiquement taille polynomiale en fonction de la taille du problème). I Le voisinage ne peut pas être l’espace de recherche total ⇒ recherche aléatoire ! ( ) Recherche opérationnelle et Optimisation 18 / 100
  • 19. Voisinage dans les problèmes continus Convolution Gaussienne Un voisinage ”standard” en variables continues : ajouter un ”bruit” Gaussien de moyenne 0 à chaque variable de la solution. La variance du bruit est à adapter au problème (faible chance de grosse modification). vector GaussianConvolution ( vector v , int N, float sigma2 ) { / / v : vecteur so lu ti on de t a i l l e N / / sigma2 : variance de la d i s t r i b u t i o n Gaussienne / Normale / / min , max : borne minimum , maximum float tmp ; for ( int i = 0; i < N; i ++) { do { tmp = GaussianRandom (0 , sigma2 ) ; } while ( ( v [ i ]+tmp ) < min | | ( v [ i ]+tmp ) > max) ; v [ i ] = v [ i ] + tmp ; } return v ; } ( ) Recherche opérationnelle et Optimisation 19 / 100
  • 20. Voisinage dans les problèmes continus (suite) Echantillonage gaussien : La méthode de Box-Mueller permet d’obtenir un bruit gaussien de moyenne µ et de variance σ2 (algo ci-dessous). En Java, le package java.util.Random fournit un générateur gaussien de moyenne 0 et de variance 1, que l’on peut adapter : Gauss(µ,σ2 ) = µ+σ2 Gauss(0,1) float GaussianRandom ( float mu, float sigma2 ) { / / mu est la moyenne voulue / / sigma2 est la variance voulue float x , y , g , h ; do { x = rand (0.0 , 1.0) ; / / d i s t r i b u t i o n uniforme y = rand (0.0 , 1.0) ; / / d i s t r i b u t i o n uniforme ( independant de x ) w = x∗x + y∗y ; } while ( ! ( w > 0.0 && w < 1.0) ) ; g = mu + sigma2 ∗ x ∗ sqrt (−2 ∗ log (w) / w) ; h = mu + sigma2 ∗ y ∗ sqrt (−2 ∗ log (w) / w) ; return g ; / / ou retourner h , ou les deux } ( ) Recherche opérationnelle et Optimisation 20 / 100
  • 21. Optima locaux Définitions Soit V un opérateur de voisinage, une solution s est un optimum local (relativement à V) si : ∀s0 ∈ V(s),f(s0) ≤ f(s) Des optima locaux peuvent être contigus et former un plateau de fitness : zone où toutes les solutions ont la même qualité. Quand on est dans un optimum local, on ne peut plus exploiter le voisinage, sauf en acceptant de perdre de la qualité ! Un optimum global est toujours aussi optimum local. Problème uni/multi-modal Problème uni-modal : il n’y a qu’un optimum local (/ au voisinage), et il est aussi global. Problème multi-modal : plusieurs optima locaux (/ au voisinage) ⇒ a priori plus difficile à traiter. ( ) Recherche opérationnelle et Optimisation 21 / 100
  • 22. Paysage de performance Definition Pour les problèmes en 1 ou 2 dimensions, on dessine la fonction objectif selon l’axe vertical, comme une ”altitude”. Le graphe obtenu est appelé paysage de performance ou fitness landscape. Illustration de paysage de problème uni/multi-modal ( ) Recherche opérationnelle et Optimisation 22 / 100
  • 23. Comparaison de deux heuristiques Principes Problème des méthodes stochastiques : leur résultat varie d’une exécution à l’autre sur le même problème ! Utiliser des méthodes de comparaisons statistiques pour comparer deux ensembles de résultats : au moins 30 exécutions par méthode. Se placer dans les conditions les plus semblables pour les deux heuristiques (graine initiale du générateur aléatoire, nombre d’évaluations du fitness...) La distribution des résultats est généralement inconnue et non Gaussienne ⇒ utiliser des test non paramétriques : Wilcoxon-Mann-Whitney, ou encore Kolmogorov-Smirnoff (distribution continue)... Calcul avec ”R” Test avec le logiciel libre ”R” : commandes wilcox.test (Wilcoxon-Mann-Whitney) et ks.test (Kolmogorov-Smirnoff) ; ( ) Recherche opérationnelle et Optimisation 23 / 100
  • 24. Exemple de calcul avec R Avertissement : ceci un exemple ”jouet” : les données exemples sont trop peu nombreuses (il en faudrait au moins deux fois 30). Test de similitude entre 2 heuristiques On Suppose que le résultats (non continu) de 2 heuristiques est : h1 = {20,21,22,23,29} et h2 = {27,32,35,39,60} > h1=c (20 , 21 , 22 , 23 , 29) > h2=c (27 , 32 , 35 , 39 , 60) > wilcox . t e s t ( h1 , h2 ) Wilcoxon rank sum t e s t data : h1 and h2 W = 1 , p−value = 0.01587 a l t e r n a t i v e hypothesis : true lo ca ti on s h i f t i s not equal to 0 Interprétation La ”p-value” est la probabilité que les heuristiques soient semblables (ici, ≈ 1,6% avec une confiance de 95% par défaut). On peut raisonnablement rejeter cette hypothèse. ( ) Recherche opérationnelle et Optimisation 24 / 100
  • 25. Exemple de calcul avec R : suite Test h1 < h2 > h1=c (20 , 21 , 22 , 23 , 29) > h2=c (27 , 32 , 35 , 39 , 60) > wilcox . t e s t ( h1 , h2 , a l t e r n a t i v e =” greater ” ) Wilcoxon rank sum t e s t data : h1 and h2 W = 1 , p−value = 0.996 a l t e r n a t i v e hypothesis : true l oca ti on s h i f t i s greater than 0 Interprétation Ici, avec une confiance de 95% (par défaut) on sait qu’il y a ≈ 99.6% de chance que h1 soit inférieure à h2, ce qu’on peut raisonnablement accepter. ( ) Recherche opérationnelle et Optimisation 25 / 100
  • 26. Sommaire du chapitre 1 Généralités 2 Méthodes à solution unique Hill-climber Recuit simulé Recherche Tabou Random restart 3 Méthodes à base de population 4 Problèmes multi-critères 5 TD / TP ( ) Recherche opérationnelle et Optimisation 26 / 100
  • 27. Hill-climber de base Principe : ”on suit la pente vers le bas” (minimisation) 1 soit s une solution initiale (souvent aléatoire) 2 on tire un voisin, en général choisi stochastiquement, dans le voisinage de la solution s. 3 il remplace la solution courante s’il est meilleur 4 on itère en 2) ou on arrète quand on a un optimum local (on est alors coincé) ou si le temps de calcul est épuisé ( ) Recherche opérationnelle et Optimisation 27 / 100
  • 28. Hill-climber de base : algo so lu ti on H i l l C l i m b e r ( so lu tio n s0 ) { s olu ti on s , t ; s = s0 ; / / copier so lu ti on courante do { t = Voisin ( s ) ; / / obtenir un voisin i f ( f ( t ) < f ( s ) ) / / un meilleur voisin s = t ; / / remplacement } while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise ) ; return s ; / / s est un optimum l o c a l } ( ) Recherche opérationnelle et Optimisation 28 / 100
  • 29. Hill-climber de base : illustration ( ) Recherche opérationnelle et Optimisation 29 / 100
  • 30. Hill-climber gradient Principe : ”on suit la plus grande pente vers le bas” (le ”gradient”) comme le hill-climber de base mais tester plusieurs (tous les) voisins avant d’accepter. Voisin() retourne sucessivement toutes les solutions du voisinage si celui n’est pas trop grand (Ex : heuristique Lin-Kernighan pour le PVC). ( ) Recherche opérationnelle et Optimisation 30 / 100
  • 31. Hill-climber gradient : algo so lu ti on H i l l C l i m b e r E l i t i s t e ( sol ut io n s0 , int n ) { so lu ti on s , t , r ; s = s0 ; / / copier so lu ti on courante InitVoisinage ( s ) ; / / preparer le 1er voisin do { t = PremierVoisin ( s ) ; / / obtenir un voisin for ( i = 0; i < n−1; i ++) { / / n = nombre de voisins r = VoisinSuivant ( s ) ; / / obtenir un voisin i f ( f ( r ) < f ( t ) ) / / un meilleur voisin t = r ; / / remplacement } i f ( f ( t ) < f ( s ) ) / / le meilleur voisin est meilleur s = t ; } while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise ) ; return s ; / / s est un optimum l o c a l } ( ) Recherche opérationnelle et Optimisation 31 / 100
  • 32. Hill-climber (base) : illustration ( ) Recherche opérationnelle et Optimisation 32 / 100
  • 33. Recuit simulé Principe : accepter un voisin selon un critère probabiliste, qui permet d’accepter de perdre de la qualité, donc de sortir des optima locaux. Comme on peut perdre de la qualité, il faut stocker la meilleure solution rencontrée dans le passé. Cette technique est inspiré de la cristallisation des métaux de fonderie. 1 soit s une solution initiale (souvent aléatoire) 2 on tire un voisin, en général choisi stochastiquement dans le voisinage de la solution s. 3 il remplace la solution courante s’il est meilleur 4 s’il est moins bon il peut tout de même remplacer la solution courante, selon une règle probabiliste/stochastique : I moins il est bon, moins il a de chance d’être accepté. I plus l’algorithme avance, moins il a de chance d’être accepté. 5 on le mémorise si c’est la meilleure solution rencontrée 6 on itère en 2) ou on arrète si le temps de calcul est épuisé ( ) Recherche opérationnelle et Optimisation 33 / 100
  • 34. Recuit-simulé : algo so lu ti on Recuit ( s olu ti on s0 , int n ) { so lu ti on s , r , best ; float temp ; s = s0 ; / / copier so lu ti on courante best = s ; i n i t (&temp ) ; / / temperature i n i t i a l e do { r = Voisin ( s ) ; / / obtenir un voisin i f ( ( f ( r ) < f ( s ) ) / / un meilleur voisin | | ( rand (0 ,1) < exp ( ( f ( s )−f ( r ) ) / temp ) / / regle de metropolis ) s = r ; / / remplacement } reduire (&temp ) ; i f ( f ( s ) < f ( best ) ) / / le meilleur voisin est meilleur best = s ; } while ( ! s o l u t i o n s a t i s f a i s a n t e && ! temps epuise && temp > 0) ; return best ; } ( ) Recherche opérationnelle et Optimisation 34 / 100
  • 35. Règle de metropolis Formule Accepter r si rand(0,1) < exp((f(s)−f(r))/temp) Si maximisation : rand(0,1) < exp((f(r)−f(s))/temp) ( ) Recherche opérationnelle et Optimisation 35 / 100
  • 36. Planning de recuit Question A quelle temperature commencer ? Tester l’acceptation de 95% de solutions aléatoires. Quelle décroissance de température ? I Créer des paliers de température : idéalement on devrait avoir une chance non nulle de pouvoir atteindre n’importe quelle solution de l’espace (ergodicité) pendant le palier. I Faible baisse de température entre paliers : tempt+1 = c ·tempt avec 0 < c < 1 proche de 1. ( ) Recherche opérationnelle et Optimisation 36 / 100
  • 37. Recuit simulé : bilan Est que ça marche ? Selon les problèmes... Très bon ou très mauvais (en temps) par rapport aux autres heuristiques. Exemple d’application : déplacement du bras de Mars Explorer. ( ) Recherche opérationnelle et Optimisation 37 / 100
  • 38. Recherche Tabou (F. Glover, 1986) Principe Recherche Tabou : extension du Hill-climber. Arrivé sur un optimum local on poursuit la recherche pour sortir du bassin d’attraction de cet optimum. Bassin d’attraction d’un optimum local : ensemble des solutions telles que, en partant d’elles, le hill-climber mène au même optimum local (rappel : dépendant du voisinage). On accepte de perdre de la qualité, pour s’éloigner de l’optimum local. Problème : I On veut pouvoir accepter une bonne nouvelle solution I On veut éviter de succomber à l’attraction des relativement bonnes solutions que l’on laisse derrière nous autour de l’optimum local ( ) Recherche opérationnelle et Optimisation 38 / 100
  • 39. Recherche Tabou (suite) Compromis Pour éviter de retourner en arrière, on garde en mémoire une liste de transformations interdites : liste “tabou”. Pour saisir une éventuelle bonne occasion, un critère “d’aspiration” permet de passer outre à la liste tabou dans certains cas précis. La liste tabou peut contenir : I les solutions récemment explorées (faible) I l’inverse des transformations récemment explorées (mieux) Il faut la parcourir souvent, donc sa taille est un facteur critique : I Trop grande, elle est coûteuse I Trop courte, on risque de tourner en rond I ⇒ faire varier sa taille dynamiquement Critère d’aspiration standard : améliorer la meilleure solution trouvée (on est donc sorti de l’optima local) ( ) Recherche opérationnelle et Optimisation 39 / 100
  • 40. Recherche Tabou (suite) Alors que l’arrêt de l’algorithme du grimpeur est garanti par construction, l’algorithme Tabou peut boucler infiniment puisqu’il s’autorise à gagner puis à perdre en qualité des solutions. Critère d’arrêt habituel : stopper l’exploration quand on n’a pas réussi à améliorer la meilleure solution trouvée pendant un nombre d’itérations donné. ( ) Recherche opérationnelle et Optimisation 40 / 100
  • 41. Recherche Tabou : illustration ( ) Recherche opérationnelle et Optimisation 41 / 100
  • 42. Recherche Tabou : algo so lu ti on tabou ( s0 : s ol uti on ) { so lu ti on s , t , old , best ; int compteur ; l i s t e T ; / / l i s t e tabou s = s0 ; best = s0 ; compteur = 0; while ( compteur < BORNE) { compteur = compteur + 1; / / obtenir meilleur voisin non taboue ( ou aspire ) t = m e i l l e u r v o i s i n ( s , T) ; old = s ; s = t ; i f ( f ( i ) < f ( best ) ) { best = i ; compteur = 0; / / i n i t temps recherche } mettre a jour (& old , &s , &T) ; } return best ; } ( ) Recherche opérationnelle et Optimisation 42 / 100
  • 43. Random restart Idée Chacune des heuristiques explore une (infime) partie de l’espace de recherche. Toutes sont génées par les optima locaux de la partie de l’espace explorée. ⇒ relancer l’algo avec une autre solution initiale, générée stochastiquement ou avec un schéma systématique de diversification. on peut aussi modifier le paramètrage de l’algorithme, lors de ces nouveaux essais : changer le planning de recuit, la taille de la liste tabou, ... ( ) Recherche opérationnelle et Optimisation 43 / 100
  • 44. Sommaire du chapitre 1 Généralités 2 Méthodes à solution unique 3 Méthodes à base de population Généralités Méthodes évolutionnaires Principes Vocabulaire Reproduction asexuée / sexuée Caractéristiques générales Stratégies évolutionnaires Algorithme génétique Méthode de Path-Relinking Algorithme des Fourmis Étude des insectes sociaux Stigmergie artificielle 4 Problèmes multi-critères ( ) Recherche opérationnelle et Optimisation 44 / 100
  • 45. Méthodes à base de population Principe : prendre en compte plusieurs solutions simultanément. Méthodes évolutionnaires Plusieurs méthodes à base de population de solutions s’inspirent de l’évolution Darwinienne. Idée : l’évolution a su assembler des molécules pour créer des être vivants sophistiqués ⇒ modéliser l’évolution de solutions à un problème donné. Il existe d’autres méthodes de population, d’inspiration plus intuitive. ( ) Recherche opérationnelle et Optimisation 45 / 100
  • 46. Méthodes évolutionnaires : principes Théorie de l’évolution Darwinienne Principe de ”sélection naturelle” (Darwin, 1859) Evolution = survie des meilleurs ? ⇒ Evolution = I Reproduction des individus suffisamment bien adaptés. I Apparition de variations lors de la reproduction. I Accumulation des caractères favorables. Pinsons de Darwin ( ) Recherche opérationnelle et Optimisation 46 / 100
  • 47. Méthodes évolutionnaires : vocabulaire Le vocabulaire est fortement emprunté à la biologie : Table d’équivalence individu = solution population = ensemble d’individus fitness = qualité évaluation = calcul du fitness pour tous les individus de la population génotype / génome / chromosome = encodage d’une solution phénotype = représentation de la solution afin de calculer sa qualité (peut être semblable ou pas à son génome) géne = position dans le génome allèle = valeur d’un gène ( ) Recherche opérationnelle et Optimisation 47 / 100
  • 48. Méthodes évolutionnaires : vocabulaire (suite) Table d’équivalence (suite) sélection = choix des solutions destinées à être répliquées parent = solution sélectionnée pour être répliquée enfant = parent après réplication et variation / tranformation mutation = variation / transformation crossover = recombinaison de parties du génome des parents pour produire les enfants génération = itération de l’algorithme comprenant le remplacement d’une population par la population fille. ( ) Recherche opérationnelle et Optimisation 48 / 100
  • 49. Méthodes évolutionnaires : schéma général ( ) Recherche opérationnelle et Optimisation 49 / 100
  • 50. Modèles de réplication / reproduction Modèles naturels La nature offre deux modèles de reproduction : I Reproduction asexuée ou clônage, plutôt organismes simples (unicellulaires, moisissures, fraisiers, pucerons, ...) ⇒ variation du génome par mutation. I Reproduction sexuée, plutôt organismes complexes ⇒ variation du génome par mutation et par recombinaison des génomes des parents. Modélisation informatique Stratégies évolutionnaires (Schwefel & Rechenberg, 1969) : mutation seule, généralement implantée comme une transformation dans un voisinage. Algorithme génétique (Holland, 1974) : mutation et recombinaison. ( ) Recherche opérationnelle et Optimisation 50 / 100
  • 51. Principe de la recombinaison Recombinaison Recombiner c’est mélanger les caractères des parents. Attention à utiliser un mélange non moyennant ! Exemple : mélanger de l’eau et du vin ne permet jamais de retrouver soit de l’eau soit du vin pur ⇒ c’est un mélange moyennant. Objection du XIXème siècle à la théorie de Darwin : la spéciation est impossible. ( ) Recherche opérationnelle et Optimisation 51 / 100
  • 52. Recombinaison (suite) Recombinaison discrète Si les génes sont discrets (cas des génomes des êtres vivants), alors la recombinaison par crossover n’est pas moyennante. ( ) Recherche opérationnelle et Optimisation 52 / 100
  • 53. Recombinaison (suite) Recombinaison continue Si les gènes sont continus, il faut simuler un caractère discret pour obtenir un effet non moyennant. Exemple de 2 gènes numériques parents : tirer la valeur du gène recombiné selon une distribution de probabilité non moyennante ⇒ BLX-0.5 et BGX-like sont beaucoup plus généraux que BLX-0. ( ) Recherche opérationnelle et Optimisation 53 / 100
  • 54. Méthodes évolutionnaires : caractéristiques générales Caractéristiques Coûteuses en temps de calcul : on manipule des populations parfois de l’ordre du million d’individus. ⇒ à réserver aux problèmes difficiles. Généralement stochastiques ⇒ maintenir la variété des individus. Très paramétrées : taille de la population, nombre de génération, opérateurs de variations, ... Assez robustes au paramétrage. Efficaces si on sait introduire de la connaissance sur le problème, notamment dans les opérateurs de variations, et dans l’évaluation (gain de temps). ( ) Recherche opérationnelle et Optimisation 54 / 100
  • 55. Stratégies évolutionnaires (µ,λ) Caractéristiques Elles correspondent au schéma de reproduction asexué, sans partage d’information entre solutions. Toutefois la sélection se fait en comparant le fitness des solutions (donc différent d’une heuristique à solution unique itérée plusieurs fois). Deux variantes principales : I S.E.(µ,λ) : les µ meilleurs des λ enfants remplacent les µ parents ; I S.E.(µ+λ) : les µ meilleurs des µ parents + λ enfants remplacent les µ parents ; Utilisées plutôt sur les problèmes continus. Heuristique du 1/5ème Une règle heuristique pour adapter la variance du bruit Gaussien sur les problèmes continus : augmenter la variance si plus de 1/5ème des enfants sont de fitness meilleurs que les parents, la diminuer si c’est moins de 1/5ème, laisser identique sinon. ( ) Recherche opérationnelle et Optimisation 55 / 100
  • 56. Stratégies évolutionnaires (µ,λ) so lu ti on Evol Strat ( int mu, int lambda ) { s olu ti on best = NULL; int c h i l d ; Population P, Q; i n i t (P, lambda ) ; / / creer la pop i n i t i a l e de t a i l l e lambda i n i t (Q, mu) ; / / temporaire pour reproducteurs while (1) { for ( int i = 0; i < lambda ; i ++) / / eval pop Evaluer (P[ i ] ) ; t r i e r (P) ; / / par cout croissant i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) ) best = P [ 0 ] ; i f ( s o l u t i o n s a t i s f a i s a n t e ( best ) | | temps epuise ) return best ; copier (Q, P, mu) ; / / Q[ 0 . . mu−1] <− P [ 0 . . mu−1]; c h i l d = 0; for ( int i =0; i < mu; i ++) / / les mu meilleurs for ( int j = 0; j < lambda /mu; j ++) P[ c h i l d ++] = Muter ( Copie (Q[ i ] ) ) ; / / nouvel enfant } } ( ) Recherche opérationnelle et Optimisation 56 / 100
  • 57. Stratégies évolutionnaires (µ+λ) so lu ti on Evol Strat ( int mu, int lambda ) { s olu ti on best = NULL; int c h i l d ; Population P; i n i t (P, mu+lambda ) ; / / pop i n i t , t a i l l e mu+lambda while (1) { for ( int i = 0; i < mu+lambda ; i ++) / / eval pop Evaluer (P[ i ] ) ; t r i e r (P) ; / / par cout croissant i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) ) best = P [ 0 ] ; i f ( s o l u t i o n s a t i s f a i s a n t e ( best ) | | temps epuise ) return best ; c h i l d = mu; for ( int i =0; i < mu; i ++) / / les mu meilleurs for ( int j = 0; j < lambda /mu; j ++) P[ c h i l d ++] = Muter ( Copie (P[ i ] ) ) ; / / nouvel enfant } } ( ) Recherche opérationnelle et Optimisation 57 / 100
  • 58. Algorithme génétique Caractéristiques Imite la reproduction sexuée ⇒ partage d’information entre solutions. Deux variantes principales : I A.G. générationnel : les enfants d’une génération remplacent tous les parents de la génération précédente. I A.G. ”steady state” : chaque enfant remplace immédiatement un parent moins bon et devient parent potentiel. ”Elitisme” : conserver une fraction des meilleurs parents à la génération suivante (même si tous les enfants sont meilleurs). Cas binaire Les solutions sont des vecteurs de bits. Les opérateurs de transformations standards sont : I La mutation ”bit-flip” qui inverse certains bits selon une probabilité donnée. I Le crossover 1-point qui coupe 2 vecteurs parents au même endroit et échange deux moitiés pour créer les enfants. ( ) Recherche opérationnelle et Optimisation 58 / 100
  • 59. Algorithme génétique so lu ti on GA( int popsize , int n ) { / / n : nombre d ’ ” e l i t e s ” so lu ti on best = NULL, Pa, Pb, Ca, Cb; Population P, Q; i n i t (P, popsize ) ; do { for ( int i = 0; i < popsize ; i ++) / / eval pop Evaluer (P[ i ] ) ; t r i e r (P) ; / / par cout croissant i f ( best == NULL | | f i t n e s s (P [ 0 ] ) < f i t n e s s ( best ) ) best = P [ 0 ] ; copier (Q, P, n ) ; / / Q[ 0 . . n−1] <− P [ 0 . . n−1] for {int i = 0; i < ( popsize − n ) / 2 ; i ++) { Pa = Selection (P) ; Pb = Selection (P) ; Crossover (&Pa, &Pb, &Ca, &Cb) ; Q[ i ∗2+n ] = Mutation (Ca) ; Q[ i ∗2+1+n ] = Mutation (Cb) ; } P=Q; while ( ! s o l u t i o n s a t i s f a i s a n t e ( best ) && ! temps epuise ) ; return best ; } ( ) Recherche opérationnelle et Optimisation 59 / 100
  • 60. A.G. : sélection, mutation Sélection par tournoi so lu ti on TournamentSelection ( Population P, int tournament size ) { so lu ti on best = P[ rand (0 ,N−1]; / / t i r a g e alea d ’ un i n d i v i d u for ( int i =2; i <= tournament size ; i ++) { so lu ti on next = P[ rand (0 ,N−1]; i f ( f i t n e s s ( next ) < f i t n e s s ( best ) ) / / next est meilleur best = next ; } return best ; } La sélection est indépendante a priori de la forme des solutions. Il existe d’autres méthodes de sélection, éventuellement multi-critères. ( ) Recherche opérationnelle et Optimisation 60 / 100
  • 61. A.G. binaire : mutation Mutation bit-flip so l u t i on Bit−FlipMutation ( so lut io n v , float p ) { / / p : p r o b a b i l i t e d ’ inverser un b i t for ( int i =0; i < L ; i ++) / / L est la longueur de v i f ( rand (0.0 , 1.0) < p ) v [ i ] = ˜ v [ i ] ; / / inversion du ieme b i t return v ; } Les opérateurs de mutation sont dépendants de la forme des solutions. Pour les problèmes continus, utiliser la notion de convolution Gaussienne. ( ) Recherche opérationnelle et Optimisation 61 / 100
  • 62. A.G. binaires : crossover Crossover 1-point binaire void One−PointCrossover ( s ol uti on ∗pa , s ol ut io n ∗pb , so lu ti on ∗ca , s ol ut io n ∗cb ) { int tmp ; copierSolution ( ca , pa ) ; copierSolution ( cb , pb ) ; int c = rand (0 , L−1) ; / / L = t a i l l e des solutions for ( int i = c ; i < L ; i ++) { tmp = ca [ i ] ; ca [ i ] = cb [ i ] ; cb [ i ] = tmp ; } } Les opérateurs de crossover sont aussi dépendants de la forme des solutions. Pour les problèmes continus, utiliser la notion de recombinaison non moyennante. ( ) Recherche opérationnelle et Optimisation 62 / 100
  • 63. Méthode de Path-Relinking Caractéristiques méthode à base de population mais sans fondements évolutionnaires. Principe : I Utiliser des redémarrages d’un algo de recherche locale pour obtenir une archive d’optima locaux. I Explorer l’espace en parcourant les solutions situées entre paires d’optima locaux. I Optimiser ces solutions intermédiaires dans l’espoir d’obtenir de nouveaux optima, qui pourront être intégrés à l’archive. Pré-requis (pour relier les solutions entre elles) : I opérateur de voisinage ergodique I mesure de distance entre solutions et/ou calcul de la différence entre solutions (relativement au voisinage) ( ) Recherche opérationnelle et Optimisation 63 / 100
  • 64. Path-Relinking : algo so lu ti on PathRelinking ( s ol uti on ol1 , s ol uti on ol2 ) { so lu ti on best , courant , tmp , c i b l e ; Population P; i f ( f ( ol1 ) < f ( ol2 ) ) { best = c i b l e = ol1 ; courant = ol2 ; } else { best = c i b l e = ol2 ; courant = ol1 }; while ( courant != c i b l e ) { t r i e r (P) ; / / par cout croissant t r i e r D i s t (P) ; / / par distance croissante a c i b l e courant = P [ 0 ] ; / / le meilleur des plus proches de c i b l e tmp = OptimLocale ( courant ) ; / / recherche locale i f ( f ( tmp ) < f ( best ) ) best = tmp ; } return best ; } ( ) Recherche opérationnelle et Optimisation 64 / 100
  • 65. Algorithme des Fourmis : étude des insectes sociaux Présentation ≈ 2% des insectes ont un comportement social : fourmis, termites, abeilles. ⇒≈ 1016 insectes sociaux ! 50% sont des fourmis. 100 millions d’années d’évolution... Quelques exemples : I Les Atta coupent des feuilles d’arbres et organisent des ”autoroutes” pour aller les chercher. I Les Oecophylla construisent des ponts entre feuilles. I Les Eciton organisent des raids de chasse comprenant jusqu’à 200.000 individus. fourmis Oecophylla ( ) Recherche opérationnelle et Optimisation 65 / 100
  • 66. Théorie de l’auto-organisation Principe Un comportement ”intelligent” (en fait adapté) au niveau macrosocpique émerge d’interactions simples au niveau microscopique. Cela n’exclut pas la possibilité de comportements complexes indépendants au niveau microscopique. 4 composantes de base : I Amplification positive : les bons comportements sont renforcés (ex : recrutement de fourmis). I Renforcement négatif : les mauvais comportements sont évités (ex : abandon d’anciennes pistes périmées). I Fluctuations aléatoires : de nouvelles solutions peuvent être découvertes (ex : marches aléatoires). I Interactions multiples : le succès repose sur le grand nombre d’agents (ex : colonies de 30 à plusieurs millions de fourmis). ( ) Recherche opérationnelle et Optimisation 66 / 100
  • 67. Auto-organisation chez les fourmis Principes Les agents communiquent : I directement : contact par les antennes, visuel, sonore ... I indirectement : en modifiant l’environnement par des dépôts de phéromones. La communication indirecte s’appelle stigmergie, et est essentielle à la coordination des activités des fourmis. Stigmergie par phéromones Une type de phéromone attire les autres fourmis ; Elle s’évapore au cours du temps ; Elle est déposé par les fourmis lors de leurs déplacements ; La quantité déposée est controllée par la fourmi ; Les individus du même nid partagent des phéromones de même type. ( ) Recherche opérationnelle et Optimisation 67 / 100
  • 68. Exemple de stigmergie chez la fourmi Sélection du plus court chemin Chemin plus court ⇒ plus haute fréquence de passage ⇒ Accroissement de la concentration en phéromone ⇒ Evaporation sur les autres chemins ⇒ Le chemin le plus court devient le principal (une fraction des fourmis continuera d’emprunter les autres). ( ) Recherche opérationnelle et Optimisation 68 / 100
  • 69. Stigmergie artificielle Principe Simuler par des agents informatiques le comportements des insectes sociaux ⇒ Ant Colony Optimisation (ACO). Ajouter des heuristiques (hill-climber, tabou...) pour raffiner les solutions. ⇒ résolution de problèmes d’optimisation combinatoire : routage, ordonnancement... (PVC, QAP, SOP, fouille de données, e-learning, ...) En pratique On gère une mémoire de phéromones, associé aux éléments du problème. Ex : choisir le sommet suivant dans un PVC : ⇒ Préférer les arcs avec de forts dépôts de phéromone. ⇒ Ajouter de la phéromone sur les arcs constituant de bons circuits. ⇒ Diminuer régulièrement la phéromone (évaporation) pour ”oublier” les arcs peu utilisés (mauvais circuits). C’est une méthode constructive (ajout d’arcs). ( ) Recherche opérationnelle et Optimisation 69 / 100
  • 70. Fourmis artificielles pour le PVC Probabilité de choisir un arc Un agent fourmi situé sur un noeud du graphe va choisir le prochain noeud à visiter. La probabilité de choisir l’arc (i,j) dépend : I de la concentration relative en phéromone τ, par rapport à tous les arcs issus du sommet i ; I d’une mesure heuristique η de la qualité de la composante (ex : inverse de la longueur de l’arc) : ⇒ P[(i,j)] = τα i,j η β i,j ∑k∈succ(i)(τα i,k η β i,k ) où α, β : importance relative de τ et η. Mise à jour : renforcement et évaporation Renforcement : ∀ solution s et ∀ arc (i,j) ∈ s : τi,j = τi,j +1/Fitness(s) où le fitness est la longueur du tour (le plus petit, le mieux). Pour l’évaporation on applique : ∀ arc (i,j) du graphe : τi,j = (1 −ε)τi,j avec 0 < ε << 1 On borne τ : τmin ≤ τi,j ≤ τmax ⇒ ainsi tous les arcs ont une chance. ( ) Recherche opérationnelle et Optimisation 70 / 100
  • 71. Fourmis et PVC : algo so lu ti on ACO PVC( int popSize , s ol uti on piste [ ] ) { / / piste : tableau de solutions , une par fourmi so lu ti on best = NULL; do { for ( int i = 0; i < popSize ; i ++) { / / les fourmis piste [ i ] [ 0 ] = 0; / / on demarre toujours en v i l l e 0 for ( int j = 1; j < N; j ++) / / completer le tour piste [ i ] [ j ] = ChoixFourmi ( piste [ i ] [ j −1]) ; / / c h o i s i r v i l l e } for ( int i = 0; i < popSize ; i ++) { / / optimisation heuristique RechercheLocale ( piste [ i ] ) ; / / ex : heuristique LK for ( int i = 0; i < popSize ; i ++) { / / evaluation Evaluer ( piste [ i ] ) ; i f ( best == NULL | | f i t n e s s ( piste [ i ] ) < f i t n e s s ( best ) ) best = piste [ i ] ; } for ( int i = 0; i < popSize ; i ++) / / MAJ pheromone MiseAJourPheromone ( piste [ i ] ) ; / / en fonction du f i t n e s s } while ( ! s o l u t i o n s a t i s f a i s a n t e ( best ) && ! temps epuise ) ; return best ; } ( ) Recherche opérationnelle et Optimisation 71 / 100
  • 72. Sommaire du chapitre 1 Généralités 2 Méthodes à solution unique 3 Méthodes à base de population 4 Problèmes multi-critères Définitions Front Pareto Réduction à un objectif Combinaison linéaire Approches évolutionnaires Approches par Pareto-domination Rang Pareto Gestion de la diversité 5 TD / TP ( ) Recherche opérationnelle et Optimisation 72 / 100
  • 73. Problèmes multi-critères Définitions Problème multicritère ⇒ plusieurs fonctions objectifs à optimiser simultanément, avec souvent des objectifs partiellement contradictoires. Une solution x est Pareto-dominante vis à vis d’une solution y si : I x est supérieure ou égale à y et sur tous les objectifs I x est strictement meilleure que y sur au moins un objectif. Si x Pareto-domine y, il n’y a aucune utilité à proposer y. ( ) Recherche opérationnelle et Optimisation 73 / 100
  • 74. Front Pareto Définition Les solutions de l’espace de recherche non Pareto-dominée forment le front Pareto. On parle de solutions Pareto-optimales (et on étend ces concepts aux solutions effectivement visitées par l’algorithme). Les solutions Pareto-optimales sont incomparables entre elles ⇒ elles réalisent des compromis différents / aux objectifs Le front Pareto n’est pas forcément continu, et il peut être très étendu. On cherche à échantillonner au mieux les solutions du front Pareto ⇒ on veut une collection de solutions non Pareto-dominée et pas une seule solution-compromis. ⇒ les méthodes à base de population sont à privilégier comme l’algorithme génétique. ( ) Recherche opérationnelle et Optimisation 74 / 100
  • 75. Front Paréto : illustration ( ) Recherche opérationnelle et Optimisation 75 / 100
  • 76. Réduction à un objectif Combinaison linéaire Une méthode ancienne : prendre une combinaison linéaire des objectifs. Ex : f(s) = 2 ∗Perf(s)+Duree(s)−3 ∗Cout(s) Problèmes : I Comment fixer les poids ? I Les solutions préférées ne sont pas toujours les plus proches du front Pareto théorique. Exemple avec f(s) = fx (s)+fy (s) : ( ) Recherche opérationnelle et Optimisation 76 / 100
  • 77. Réduction à un objectif (suite) Approches évolutionnaires Utiliser une méthode évolutionnaire à base de population, modifier la sélection. Pour éviter de déterminer des poids, utiliser la sélection par tournoi : I Tournoi ”lexicographique” : considérer un ordre sur les objectifs ex : Cout(s) > Perf(s) > Duree(s)) I Tournoi avec objectif tiré aléatoirement. I Tournoi avec comparaison majoritaire des fonctions objectives. ( ) Recherche opérationnelle et Optimisation 77 / 100
  • 78. Réduction à un objectif : tournoi lexicographique so lu ti on MultiobjLexicographicTournament ( Population P, int sizePop , int turnSize , int ObjNumber , / / t a i l l e tournoi , nombre d ’ o b j e c t i f s ObjFun ∗ f ) { / / f : tableau de pointeur de fonctions o b j e c t i f s so lu ti on Best = P[ random (0 , sizePop −1) ] ; for ( int i = 1; i < turnSize −1; i ++) { / / t a i l l e du tournoi so lu ti on Next = P[ random (0 , sizePop −1) ] for ( int j = 0; j < ObjNumber ; j ++) { / / parcours les o b j e c t i f s i f ( ( f [ j ] ) ( Next ) < f [ j ] ( Best ) ) { / / meilleur Best = Next ; break ; } else i f ( ( f [ j ] ) ( Next ) > ( f [ j ] ) ( Best ) ) / / pire break ; / / else i t e r a t i o n suivante , comparer avec autre o b j e c t i f } } } return Best ; } ( ) Recherche opérationnelle et Optimisation 78 / 100
  • 79. Approches par Pareto-domination Rang Pareto Assigner le (fitness de) rang 1 aux solutions non dominées. Assigner le rang 2 à celles dominées uniquement par celles de rang 1. Assigner le rang 3 aux solutions dominées uniquement par celles de rang 2 et 1, etc... L’algo se code facilement en ignorant à chaque étape les solutions des rangs précédents ( ) Recherche opérationnelle et Optimisation 79 / 100
  • 80. Rang Pareto : illustration ( ) Recherche opérationnelle et Optimisation 80 / 100
  • 81. Extraction du front Pareto-dominant Population ParetoDominantFront ( Population G) { / / G : groupe de so lu ti on dont on veut un f r o n t F = {} / / Le front , vide au depart for each so lu ti on G[ i ] de G { F = F + {G[ i ]} / / ajouter G[ i ] / / on le suppose dans le f r o n t for each s olu ti on F [ j ] de F autre que G[ i ] { i f (F [ j ] Pareto−domine G[ i ] ) F = F − { G[ i ] } / / le r e t i r e r else i f (G[ i ] Pareto−domine F [ j ] ) F = F − { F [ j ] } / / un pretendant a r e t i r e r } } return F } ( ) Recherche opérationnelle et Optimisation 81 / 100
  • 82. Gestion de la diversité Espacement — Sparsity On souhaite que le front soit échantillonné le mieux possible ⇒ utiliser une mesure d’espacement en plus du rang Pareto. Ex : sommer les dimensions des côtés de la boı̂te qui contient un point du front et s’arrète à ses voisins. ( ) Recherche opérationnelle et Optimisation 82 / 100
  • 83. Calcul de l’espacement Population AssignSparsity ( Population R, Objectives O) { / / R : Population structuree en rangs Pareto / / O = {O[ 1 ] , . . . , O[ n ] } o b j e c t i f s for each rang Pareto F de R { for each so lu ti on F [ j ] de F { F [ j ] . espacement = 0; for each o b j e c t i f O[ i ] de O { t r i e r O b j (F , O[ i ] ) / / F par valeur d ’ o b j e c t i f i croissant F [ 0 ] = INFINITY ; F [LAST] = INFINITY ; for ( j = 1; j < LAST; j ++) F [ j ] . espacement = F [ j ] espacement + O[ i ] ( F [ j −1]) − O[ i ] ( F [ j +1]) ; } } return F ; } ( ) Recherche opérationnelle et Optimisation 83 / 100
  • 84. Utilisation de l’espacement Algorithme NSGA-II Lors de la phase de sélection, lorsque 2 individus ont même fitness (rang) Pareto, on préfère celui qui a le plus grand espacement. L’algorithme NSGA-II (K. Deb, 2000) utilise l’espacement et intègre en plus une archive des meilleures solutions trouvées, dans le cadre d’une stratégie évolutionnaire (µ+λ). ( ) Recherche opérationnelle et Optimisation 84 / 100
  • 85. Sommaire du chapitre 1 Généralités 2 Méthodes à solution unique 3 Méthodes à base de population 4 Problèmes multi-critères 5 TD / TP Exercices Présentation des TPs La fonction de Griewank Les matrices de Erickson Compte-rendu ( ) Recherche opérationnelle et Optimisation 85 / 100
  • 86. TD exo 0 Codage de Gray BoolVector GrayEncode ( BoolVector v ) { BoolVector w = v ; for ( i = 1; i < w. size ( ) ; i ++) i f ( v [ i −1]) w[ i ] = ˜w[ i ] ; return w; } Sur l’espace de recherche des entiers codés sur 4 bits : Donnez la table de codage décimal habituel vers code de Gray ; Commentez. Soit la fonction objectif : f(x) = x si x ≤ 8 ou 0 sinon. Représentez f(x) en codage habituel, puis en code de Gray. Commentez. ( ) Recherche opérationnelle et Optimisation 86 / 100
  • 87. TD exo 1 Coloration de graphe On veut colorer un graphe avec le nombre minimum K de couleurs. Est-ce un problème d’optimisation ? De quel type ? Quelle est la forme des solutions ? Que peut-on dire de l’espace de recherche ? Proposer un opérateur de voisinage et de crossover. ( ) Recherche opérationnelle et Optimisation 87 / 100
  • 88. TD exo 2 Sac à dos Soit un ensemble O = {O0,O1,...,On} ; Chaque objet est caractérisé par sa taille t(0i ) et sa valeur v(Oi ) ; On veut remplir un sac de capacité C avec un sous-ensemble S ⊂ O ; Soit i0,i1,...,ik les numéros des objets de S, il faut : I maximiser la valeur des objets emmenés : ∑k j=0 v(Oij ) I respecter la capacité maximum du sac : ∑k j=0 t(Oij ) ≤ C Caractériser ce problème d’optimisation. Proposer un opérateur de voisinage et de crossover. ( ) Recherche opérationnelle et Optimisation 88 / 100
  • 89. TD exo 3 Sudoku 4x4 Un sudoku 4x4 se compose d’une grille de 4x4 cases ; divisée en 4 régions de 2x2 cases ; la grille est déjà partiellement remplie ; il faut la compléter avec des nombres entre 1 et 4 ; de telle sorte qu’un chiffre n’apparaisse jamais 2 fois dans chaque ligne, chaque colonne et chaque région. Caractériser ce problème d’optimisation. Proposer un opérateur de voisinage et de crossover, sans oublier que les chiffres déjà donnés dans la grille initiale sont fixés ! ( ) Recherche opérationnelle et Optimisation 89 / 100
  • 90. TD exo 4 Bi-section de graphe Soit un graphe G = (S,A), on veut le partitionner en deux sous-graphes de même ordre (nombre de noeuds), tels que le nombre d’arcs allant d’un sous-graphe à l’autre soit minimal. Plus formellement, soit G = (S,A), on cherche G0 = (S0,A0) et G00 = (S00,A00) tels que : I S = S0 ∪S00 I |S0| = |S00| I Soit C un sous-ensemble de A défini par C = {x ∈ A tels que I(x) ∈ S0 et T(x) ∈ S00 ou bien I(x) ∈ S00 et T(x) ∈ S0}, avec I(x) et T(x) les applications associant respectivement le sommet initial et le sommet terminal de l’arc x ; I Le cardinal de C est minimum. Caractériser ce problème d’optimisation. Proposer un opérateur de voisinage et de crossover. ( ) Recherche opérationnelle et Optimisation 90 / 100
  • 91. Présentation des TPs Nous aborderons en TD/TP la résolution de deux problèmes d’optimisation : 1 la fonction de Griewank 2 les matrices de Erickson Nous attaquerons ces problèmes avec 3 heuristiques stochastiques vues en cours : le Hill-Climber la Stratégie Evolutionnaire (µ, λ) le Recuit Simulé Pour des raisons pratiques (l’horaire de TP est limité) vous testerez les 2 premiers algorithmes sur la fonction de Griewank, et le dernier sur les matrices de Erickson. ( ) Recherche opérationnelle et Optimisation 91 / 100
  • 92. Fonction de Griewank Définition La fonction de Griewank est donnée par la formule : f(x1,x2,...,xn) = n ∑ i=1 (x2 i /4000)− n ∏ i=1 cos(xi / √ i)+1 On cherche x1,x2,...,xn tels que f prend sa valeur minimum. Chaque variable xi prend ses valeurs dans [−600;600] Nous fixerons n = 10. Note : on connait l’optimum global, qui est le point origine. On pourra donc facilement constater en TP si l’heuristique fait converger les xi vers 0. ( ) Recherche opérationnelle et Optimisation 92 / 100
  • 93. Fonction de Griewank : illustration pour n = 2 ( ) Recherche opérationnelle et Optimisation 93 / 100
  • 94. Fonction de Griewank : questions Est-ce un problème d’optimisation ? De quel type ? Quelle est la forme des solutions ? Que peut-on dire de l’espace de recherche ? Proposer un opérateur de voisinage. ( ) Recherche opérationnelle et Optimisation 94 / 100
  • 95. Matrices de Erickson Problème (d’après M.J. Erickson,“Introduction to Combinatorics”,1963) Trouver un entier positif n vérifiant la propriété suivante : quelque soit la matrice binaire carrée de taille n ×n, il existe i,j,k tels que les éléments de la matrice d’indice (i,j), (i +k,j), (i,j +k), (i +k,j +k) ont la même valeur. Les 4 éléments forment un carré et sont tous soit de valeur 0 soit de valeur 1 : on parle de carré constant ou encore de carré monochromatique (en assimilant 0 et 1 à des couleurs). C’est un problème assez difficile, résolu en 2009 par énumération de l’espace de recherche sur ordinateur : on peut toujours trouver un carré constant dès que la taille de la matrice est n ≥ 15. ( ) Recherche opérationnelle et Optimisation 95 / 100
  • 96. Matrices de Erickson (suite) Nous nous interesseront au problème dérivé plus simple : Définition du problème dérivé Matrice de Erickson : matrice binaire carrée de taille n, sans carré constant. Trouver une matrice de Erickson pour un n donné. On traitera en TP les problèmes de taille n = 8 à n = 14 (on sait qu’il est inutile de chercher au delà de la taille 14). Pour une taille donnée, on cherche à éliminer les carrés constants. Note : le problème en taille 14 est assez difficile. ( ) Recherche opérationnelle et Optimisation 96 / 100
  • 97. Matrices de Erickson : illustration pour n = 14 ( ) Recherche opérationnelle et Optimisation 97 / 100
  • 98. Matrices de Erickson : questions Est-ce un problème d’optimisation ? De quel type ? Quelle est la forme des solutions ? Que peut-on dire de l’espace de recherche ? Proposer un opérateur de voisinage. ( ) Recherche opérationnelle et Optimisation 98 / 100
  • 99. Compte-rendu Vous rendrez : un compte-rendu (format pdf) comportant les noms de étudiants du binôme, les résultats obtenus et commentés (qualité, temps d’exécution, ...), avec les algos et le paramétrage complet utilisé pour les obtenir. le code source compilable sous Unix. Vous enverrez le tout par e-mail à robilliard@lisic.univ-littoral.fr en respectant impérativement le format suivant : I fichiers rassemblés dans un répertoire à votre nom I répertoire compressé dans une archive à votre nom au format zip ou tar.gz I Note importante : ce format permet d’éviter les conflits de noms et les écrasements accidentels de fichiers lors de la correction. Attention, les compte-rendus ne respectant pas ce format recevront la note 0. ( ) Recherche opérationnelle et Optimisation 99 / 100
  • 100. Références Essentials of Metaheuristics, S. Luke, http://cs.gmu.edu/˜sean/book/metaheuristics/, 2009, (d’où viennent certaines illustrations) Local Search in Combinatorial Optimization, E. Aarts & J. K. Karel éd., Wiley, 1997. Optimisation Combinatoire, de M. Sakarovitch, Hermann, 1984. Algorithmes Génétiques, D.E. Goldberg, Addison Wesley, 1994, (traduction française). Statistiques, cours et problèmes, M.R. Spiegel, Mc Graw Hill, 1993. ( ) Recherche opérationnelle et Optimisation 100 / 100
