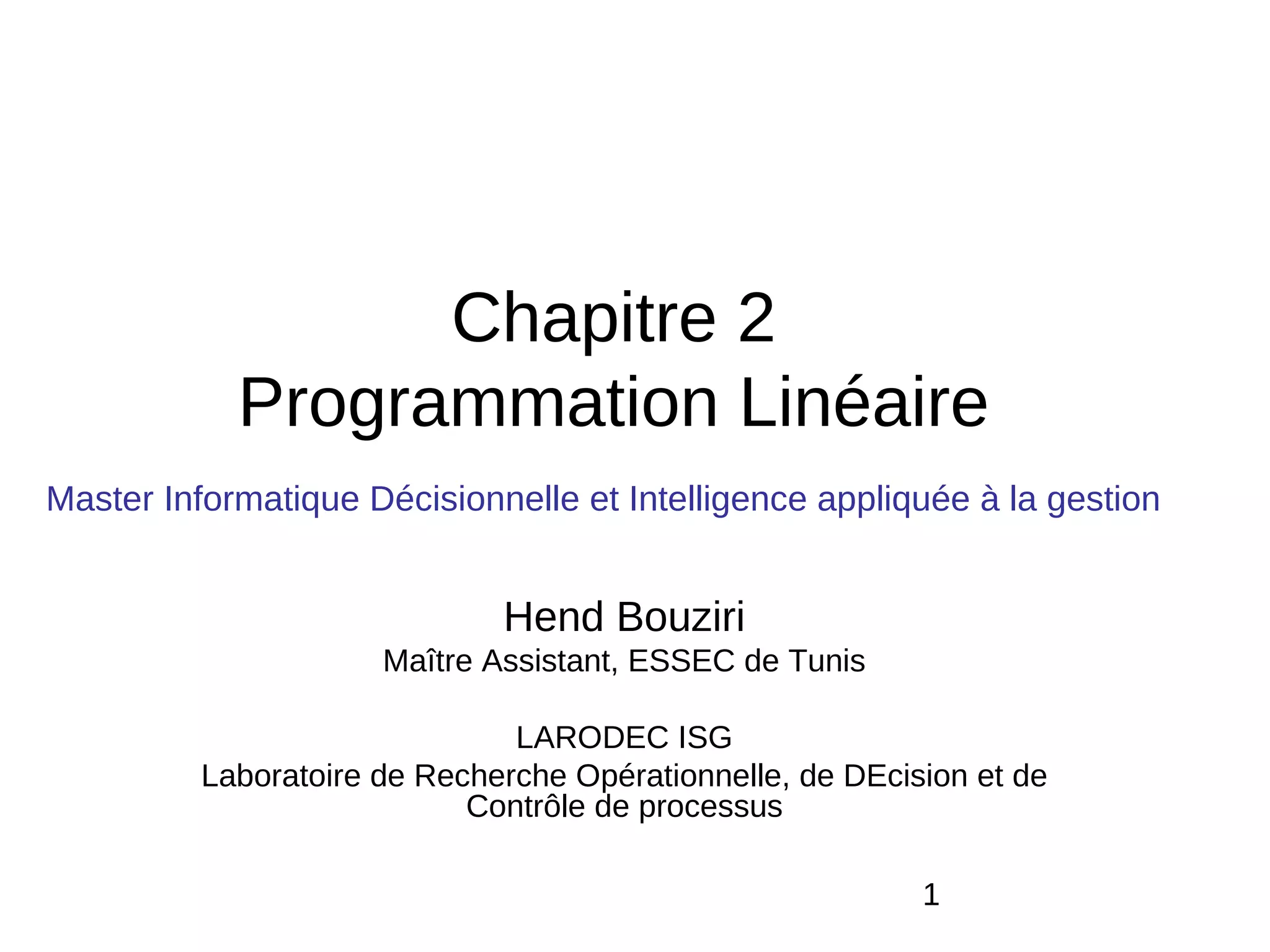

Chapitre 2
            Programmation Linéaire
Master Informatique Décisionnelle et Intelligence appliquée à la gestion


                              Hend Bouziri
                      Maître Assistant, ESSEC de Tunis

                               LARODEC ISG
          Laboratoire de Recherche Opérationnelle, de DEcision et de
                            Contrôle de processus

                                                           1
Définition d’un PL
• Un programme linéaire (PL) est:
  – un problème d’optimisation
  – consistant à maximiser (ou minimiser) une fonction objectif
    linéaire de n variables de décision
  – soumises à un ensemble de contraintes exprimées sous
    forme d’équations ou d’inéquations linéaires.
• À l’origine, le terme programme a le sens de
  planification opérationnelle
• mais il est aujourd’hui employé comme synonyme de
  problème (d’optimisation).
• La terminologie est due à Dantzig, inventeur de
  l’algorithme du simplexe.              2
Formulation mathématique




                   3
Terminologie (1)
• Les variables x1, . . . , xn sont appelées variables
  de décision du problème.
• La fonction linéaire à optimiser est appelée
  fonction objectif (ou fonction économique ou
  fonction de coût).
• Les contraintes prennent la forme d’équations et
  d’inéquations linéaires.
• Les contraintes de la forme:


  sont appelées des contraintes de bornes.
                                         4
Terminologie (2)
• Une solution est une affectation de valeurs aux
  variables du problème.
• Une solution est admissible si elle satisfait toutes
  les contraintes du problème (y compris les
  contraintes de bornes).
• La valeur d’une solution est la valeur de la
  fonction objectif en cette solution.
• Le domaine admissible D d’un PL est l’ensemble
  des solutions admissibles du problème.

                                        5
L’ensemble des
solutions d’une
équation (linéaire)
correspond à:




                      6
Représentation Géométrique
• L’ensemble des solutions d’une inéquation
  (linéaire) correspond à un demi-espace
  dans IRn (un demi-plan dans IR2).




                                7
8
Représentation graphique des
      contraintes d’inégalité
• L’intersection d’un nombre fini de demi-plans est
  un ensemble convexe.
• L’ensemble des solutions d’un système
  d’équations et d’inéquations (linéaires)
  correspond à l’intersection des demi-espaces et
  des hyperplans associés à chaque élément du
  système.
• Cette intersection, appelée domaine admissible,
  est convexe et définit un polyhèdre dans IRn (une
  région polygonale dans IR2).

                                      9
Hypothèses de la programmation
            Linéaire
• La linéarité des contraintes et de la fonction
  objectif.
   – L’additivité des effets.
   – La proportionnalité des gains/coûts et des
     consommations de ressources.
• La divisibilité des variables.
• Lors de la modélisation d’un problème réel,
  l’impact de ces hypothèses sur la validité du
  modèle mathématique doit être étudié.
• Cette analyse peut mener à choisir un modèle
  différent (non linéaire, stochastique, ...) et est
  essentielle pour la phase d’interprétation des
  résultats fournis par le modèle.
                                             10
Intérêts de la PL
• Malgré les hypothèses sous-jacentes assez restrictives,
  de nombreux problèmes peuvent être modélisés par des
  programmes linéaires.
• Exemples
   –   la gestion de production,
   –   l’économie,
   –   la distributique,
   –   les télécommunications,…
• Il existe des algorithmes généraux (et des codes les
  mettant en oeuvre) permettant de résoudre efficacement
  des programmes linéaires (même lorsque le nombre de
  variables et de contraintes est important).
• Exemple Cplex
                                           11
Exemple de programme linéaire
   (en fichier .lp) de CPLEX




                      12
Le problème de transport
• On désire acheminer des marchandises de n
  dépôts à m points de vente
• On connaît :
   – cij , i = 1..n et j = 1..m, coût de transport (i, j),
   – Xi, i = 1..n, stocks des dépôts,
   – Dj , j = 1..m, niveaux de demande aux points de vente.
• On recherche, pour chaque couple (i, j), la
  quantité (positive) xij à transporter du dépôt Xi au
  point de vente Dj .
                                                     13
Formulation en PL
• Programme linéaire

                       Critère: coût total de transport


                                            Demande de
                                            chaque dépôt


                                            Offre de chaque
                                            point de vente




                                       14
Modélisation d’un problème en PL
• Une usine est                    machine    Main d'oeuvre   Profit
  spécialisée dans la
  production de deux       P1      2h/unité   3h/unité        25DT/unité
  produits P1 et P2.
• Chaque produit           P2      2h/unité   1h/unité        15DT/unité
  nécessite
  – un certain nombre      total   240        140
    d’heures de machine
  – et un certain nombre     Stratégie de production
    d’heures de main         pour maximiser le profit ?
    d’œuvre.

                                                 15
Formulation du programme linéaire
• Variables de décision
   – x1: nombre d’unités de produits P1
   – x2: nombre d’unités de produits P2
• Fonction objectif:
   – z=25x1+15x2
• Contraintes:
   – 2x1+2x2≤240
   – 3x1+x2≤140
• Contraintes de borne (non négativité des
  variables)
   – x1≥0 et x2≥ 0
                                          16
Programme linéaire: forme
            canonique
Max Z=f(x1,x2)=25x1+15x2    Formulation matricielle
sc
                                                          x1
   2x1+2x2≤240
   3x1+x2≤140
                           Max f ( x 1 ,x 2 )=( 25 15 )
                                                          ()
                                                          x2
   x1≥0 et x2≥ 0                2 2 x 1 ≤ 240
                           sous ( )( ) ( )
                                3 1 x 2 140
                           avec x 1 ≥0 et x 2 ≥0




                                         17
Résolution graphique d’un PL dans
              le plan
• Les lignes de niveau de la fonction objectif sont des
  droites parallèles dans IR2.
• Il existe des solutions admissibles de valeur z si la ligne
  de niveau associée à cette valeur intersecte le domaine
  admissible D du problème.
• Pour déterminer la valeur maximale atteignable par une
  solution admissible,
   – il suffit de faire glisser le plus loin possible une ligne de niveau
     de la fonction objectif, dans le sens du gradient, jusqu’à ce
     qu’elle touche encore tout juste D.
   – Les points de contact ainsi obtenus correspondent aux solutions
     optimales du PL.


                                                       18
Exemple de résolution graphique
• Max z = x1 + 4x2
• s.c.
   x1 − x2 ≤ 2
   2x1 + x2 ≤ 5
   x2 ≤ 3
   x1 ≥0, x2 ≥0
• de solution optimale :
   x1 = 1, x2 = 3 et z = 13.

                               19
Algorithme de simplexe
●
    Transformer le modèle sous forme standard :
             Max Z=f(x1,x2)=25x1+15x2+0 S1+0 S2
              sc
                2x1+2x2+S1=240
                3x1+x2+S2=140
                x1≥0 et x2≥ 0


●
  S1 : valeur d'heures machines non utilisées
●
  S2 : valeur d'heures mains d'oeuves non utilisées
                                          20
Définitions
●
    La variable d'écart est la quantité qui ajoutée au
    membre gauche d'une contrainte, permet de
    transformer la contrainte en égalité.
●
    Dans le modèle, on dispose de n+m variables.
●
    On appelle variables hors base les variables fixées à
    0. Les variables restantes sont dites de base.
●
    Une solution de base réalisable est une solution de
    base qui en plus vérifie les contraintes de positivité.
●
    Graphiquement un sommet du polygne correspond à
     une solution de base réalisable
                                              21
Algorithme de simplexe
●   Idée : se déplacer d'une solution de base réalisable
    vers une autre qui lui est adjacente.
●   Comment choisir le point de départ ?
       ●   Le point d'origine : (x1=0, x2=0, S1=240, S2= 140) : la
            base
●   Se déplacer vers une autre extrémité du polygone :
       ●   Choisir la variable avec le coef objectif le plus élevé.
       ●   D'où le sens de déplacement.




                                                      22
Avantage de passer de la forme canonique
          à la forme standard
• On obtient immédiatement une solution de
  base réalisable qui sert de solution de
  départ pour l’algorithme du simplexe.
• Tableau initial :Les variables de base sont
  les variables d’écart.




                                  23
Algorithme de simplexe tabulaire
•   Si un problème est solvable par la méthode de simplexe alors
•   Transformer le programme en forme standard.
•   (*)Représenter le tableau simplexe initial à l’origine.
       – Variables de bases
       – Quantité
       – Matrice des coefficients
       Si (∀j, cj-zj≤0) alors
            Retourner la solution optimale (donnée par le dernier tableau)
      Choisir colonne pivot (variable entrante à la base)
      Choisir ligne pivot (variable sortante de la base)
       Développer un nouveau tableau simplexe (VB, Qté, Matrice des
    coefs)
       Revenir à l'étape (*)


                                                         24
Algorithme de simplexe tabulaire


• Itérations sur les tableaux
      –   NP: nombre pivot
      –   LP ligne pivot
      –   L: ligne de la matrice de coefficients (!=ligne
          pivot)
      –   TLP=LP/NP: transformée de la ligne pivot
      –   aL: coef de la matrice se trouvant à l’intersection
          de la ligne transformée (!= ligne pivot) avec la
          colonne pivot

                                              25
Simplexe pour pb de minimisation
         avec contraintes ≥
• Min C=24x1+20x2
• Sc
                          Sc
   x1+x2 ≥30
                                 x1+x2-S1+A1=30
   x1+2x2≥40
   x1≥0 et x2≥0                  x1+2x2-S2+A2=40
• Première étape:                x1≥0 x2≥0 S1≥0 S2≥0 A1≥0 A2≥0
   – Transformer le problème sous une forme standard
   – A l’origine (0,0), x1+x2-S1=30 donne S1=-30
   – Non conforme à l’hypothèse de non négativité des variables
     d’écart.
   – Utiliser une variable artificielle: x1+x2 ≥30  x1+x2-S1+A1=30



                                                      26
– Transformer les inégalités sup en égalité
      • Variables d’écart (Si) et des variables artificielles (Ai)


• Les variables d’écart ont un effet nul sur la
  fonction objective.
• Les variables artificielles ont un coefficient =M
   – M : un nombre entier positif très élevé pour s’assurer
     de son élimination de la base.
• Min C=24x1+20x2+0S1+0S2+MA1+MA2
• Sc
   x1+x2-S1+A1=30
    x1+2x2-S2+A2=40
   x1≥0 x2≥0 S1≥0 S2≥0 A1≥0 A2≥0

                                                        27
Application de la méthode simplexe

• Initialement ( à l’origine) A1 et A2 sont les
  variables de base
• Sélectionner la variable entrante par
  rapport à zj-cj maximal (⇔ cj-zj minimal)




                                      28
Maximisation avec contraintes
                mixtes
• Max Z=4x1+3X2
   Sc x1+x2=10
      x1 + 3x2≤20
      2x1-x2≥15
      x 1 ≥0 x 2 ≥0
• Forme standard
• Max Z=4x1+3X2+0S1+0S2-MA1-MA2
     Sc           x1+ x2 +             A1        =10
                  x1 +3x2 + S1                  = 20
                2x1 -x2 -S2             +A2     =15
      x1≥0, x2≥0 , S1≥0, S2≥0, A1≥0, A2≥0
• On utilise les cj-zj pour critère d’entrée des variables
•
                                                         29
Cas de quantités négatives
• Simplexe ne s’applique plus
• Se ramener à des quantités positives
• Exemple
• x1+x2≥-8 devient -x1-x2≤8




                                 30
Cas d’un problème impossible
• Ensemble des solutions réalisables est vide
• Exemple:
  Min x1+x2
   Sc x1-x2 ≥1
      -x1+x2≥1
       x1≥0, x2≥0
• Simplexe:
  – Solution optimale avec des variables artificielles non
    nulles
• graphiquement
                                             31
Cas d’une solution infinie
• Pas de solution
• Dans le cas d’un problème de maximisation
  – la fonction objectif peut être augmentée indéfiniment
• Exemple
• Max Z=x1+x2
   Sc 5x1-x2 ≥10
    3x1-x2 ≤9
    x1≥ 0, x2 ≥0
• Graphiquement
• Simplexe:
  – tous les ratio-tests sont négatifs ou nuls
  – la variable entrante n’a pas de limite sur sa valeur d’entrée
                                                  32
Cas de solutions multiples
• Plusieurs solutions mais toutes optimales de même
  valeur
   – Convexité
• Exemple
   – Max z=45x1+15x2 (de pente -3)
       Sc 2x1+2x2 ≤240 (de pente -1)
     3x1+ X2≤140 (de pente -3)
     x1≥0, x2≥0
• Graphiquement
• Simplexe:
   – Dans le tableau optimal, l’une des variables hors base admet un
     cj-zj nul
   – Existence d’autres solutions en entrant cette variable dans la
     base.

                                                     33
34
Étude de sensibilité
• L’étude du comportement de la solution
  optimale d’un PL si on varie ses données.
• Analyse de sensibilité sur les coefficients de
  variables dans la fonction objective (les cj).
• Analyse de sensibilité sur le second membre
  des contraintes.
• Analyse de sensibilité sur les coefficients de
  la matrice des contraintes.

                                      35
Analyse de sensiblité sur les cj




                        36
Analyse de sensibilité sur les bi




                         37
Autres méthodes
• Simplexe : se déplace de point extrême en point
  extrême le long de la frontière du polyèdre. Il y a un
  nombre fini de points extrêmes
  – L’algorithme du simplexe n’est pas un algorithme
    polynomial pour la programmation linéaire.
• En 1979, Khachiyan a développé le premier
  algorithme polynomial pour la programmation linéaire
  : la méthode de l’ellipsoïde.
  – Impact théorique important, mais performances pratiques
    mauvaises.
• En 1984, Karmarkar propose les méthodes de points
  intérieurs : polynomiales et efficaces en pratique sur
  des problèmes creux de grande taille.
                                              38

Contenu connexe

Tendances

Choix des investissements exercice + corrigé
Choix des investissements exercice + corrigéChoix des investissements exercice + corrigé
Choix des investissements exercice + corrigé
Mehdi Bensalim

Cours droit des affaires
Cours droit des affaires Cours droit des affaires
Cours droit des affaires
Sami Oublal

La fonction Approvisionnement
La fonction ApprovisionnementLa fonction Approvisionnement
La fonction Approvisionnement
Mohamed Saber ELGHOUAL

21.la gestion de la production
21.la gestion de la production21.la gestion de la production
21.la gestion de la productionOULAAJEB YOUSSEF

Exercices corriges math fin
Exercices corriges math finExercices corriges math fin
Exercices corriges math fin
YassineHammoucha

rapport-final-de-stock en magasin
rapport-final-de-stock en magasinrapport-final-de-stock en magasin
rapport-final-de-stock en magasin
yassmina eddouq

PFE sur PME au maroc
PFE sur PME au marocPFE sur PME au maroc
PFE sur PME au maroc
NourABBAS5

Mesure des performances_dans_la_fonction_achat
Mesure des performances_dans_la_fonction_achatMesure des performances_dans_la_fonction_achat
Mesure des performances_dans_la_fonction_achatYoussef Bensafi

Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...
Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...
Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...
HAFID Ait Bihi

Gestion de trésorerie
Gestion de trésorerieGestion de trésorerie
Gestion de trésorerieKamal Aliouat

Exercice corrigé méthode de séléction des fournisseurs
Exercice corrigé méthode de séléction des fournisseursExercice corrigé méthode de séléction des fournisseurs
Exercice corrigé méthode de séléction des fournisseursessa1988

Soumission
SoumissionSoumission
Soumission
Muller David

Exercices corrigés Compta S2
Exercices corrigés Compta S2Exercices corrigés Compta S2
Exercices corrigés Compta S2Cours Fsjest

Gestion stocks
Gestion stocksGestion stocks
Gestion stocks
amal chafik

Programme de surveillance de la grossesse accouchement
Programme de surveillance de la grossesse accouchement Programme de surveillance de la grossesse accouchement
Programme de surveillance de la grossesse accouchement
Mehdi Razzok

Examen microéconomie 2 se forme du qcm très importante pour s2
Examen microéconomie 2 se forme du qcm très importante pour s2Examen microéconomie 2 se forme du qcm très importante pour s2
Examen microéconomie 2 se forme du qcm très importante pour s2
Jamal Yasser

Tp1 - OpenERP (1)
Tp1 - OpenERP (1)Tp1 - OpenERP (1)
Tp1 - OpenERP (1)
Lilia Sfaxi

Entrepôts et plate formes logistiques
Entrepôts et plate formes logistiquesEntrepôts et plate formes logistiques
Entrepôts et plate formes logistiques
ibtissam el hassani


Tendances (20)

Choix des investissements exercice + corrigé
Choix des investissements exercice + corrigéChoix des investissements exercice + corrigé
Choix des investissements exercice + corrigé

Cours droit des affaires
Cours droit des affaires Cours droit des affaires
Cours droit des affaires

La fonction Approvisionnement
La fonction ApprovisionnementLa fonction Approvisionnement
La fonction Approvisionnement

21.la gestion de la production
21.la gestion de la production21.la gestion de la production
21.la gestion de la production

Exercices corriges math fin
Exercices corriges math finExercices corriges math fin
Exercices corriges math fin

rapport-final-de-stock en magasin
rapport-final-de-stock en magasinrapport-final-de-stock en magasin
rapport-final-de-stock en magasin

PFE sur PME au maroc
PFE sur PME au marocPFE sur PME au maroc
PFE sur PME au maroc

Mesure des performances_dans_la_fonction_achat
Mesure des performances_dans_la_fonction_achatMesure des performances_dans_la_fonction_achat
Mesure des performances_dans_la_fonction_achat

Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...
Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...
Projet de fin d'études licence Pro TCF Université Ibn Zohr Agadir {Gestion de...

Gestion de trésorerie
Gestion de trésorerieGestion de trésorerie
Gestion de trésorerie

Exercice corrigé méthode de séléction des fournisseurs
Exercice corrigé méthode de séléction des fournisseursExercice corrigé méthode de séléction des fournisseurs
Exercice corrigé méthode de séléction des fournisseurs

UML Diagrammes Statiques
UML Diagrammes StatiquesUML Diagrammes Statiques
UML Diagrammes Statiques

Soumission
SoumissionSoumission
Soumission

Exercices corrigés Compta S2
Exercices corrigés Compta S2Exercices corrigés Compta S2
Exercices corrigés Compta S2

Gestion stocks
Gestion stocksGestion stocks
Gestion stocks

Programme de surveillance de la grossesse accouchement
Programme de surveillance de la grossesse accouchement Programme de surveillance de la grossesse accouchement
Programme de surveillance de la grossesse accouchement

Examen microéconomie 2 se forme du qcm très importante pour s2
Examen microéconomie 2 se forme du qcm très importante pour s2Examen microéconomie 2 se forme du qcm très importante pour s2
Examen microéconomie 2 se forme du qcm très importante pour s2

la gestion de stocks
la gestion de stocks la gestion de stocks
la gestion de stocks

Tp1 - OpenERP (1)
Tp1 - OpenERP (1)Tp1 - OpenERP (1)
Tp1 - OpenERP (1)

Entrepôts et plate formes logistiques
Entrepôts et plate formes logistiquesEntrepôts et plate formes logistiques
Entrepôts et plate formes logistiques


En vedette

Exercice nombres complexes
Exercice nombres complexesExercice nombres complexes
Exercice nombres complexesYessin Abdelhedi

Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016
Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016
Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016
ibtissam el hassani

Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANISureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
ibtissam el hassani

Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du coursLean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
ibtissam el hassani

Exercices corriges nombres_complexes
Exercices corriges nombres_complexesExercices corriges nombres_complexes
Exercices corriges nombres_complexes
Omar Ramzaoui

Algèbre linéaire cours et exercices corrigés djeddi kamel mostafa
Algèbre linéaire cours et exercices corrigés djeddi kamel mostafaAlgèbre linéaire cours et exercices corrigés djeddi kamel mostafa
Algèbre linéaire cours et exercices corrigés djeddi kamel mostafa
Kamel Djeddi

Exercices corrigés applications linéaires-djeddi kamel
Exercices corrigés applications linéaires-djeddi kamelExercices corrigés applications linéaires-djeddi kamel
Exercices corrigés applications linéaires-djeddi kamel
Kamel Djeddi

Chap nombres complexes
Chap nombres complexesChap nombres complexes
Chap nombres complexes
Karim Amane

Exercices complexes corriges
Exercices complexes corrigesExercices complexes corriges
Exercices complexes corriges
Karim Amane

Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java
Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En JavaSommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java
Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java
Rached Krim

Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)
Guesmi Amal

Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.
Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.
Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.bilal001

matlab tutorial _ tugas
matlab tutorial _ tugasmatlab tutorial _ tugas
matlab tutorial _ tugas
zn Yedhi

Rechrches operationnele exam 2016 +corr
Rechrches operationnele exam 2016 +corrRechrches operationnele exam 2016 +corr
Rechrches operationnele exam 2016 +corr
jamal yasser

RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM
RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COMRECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM
RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM
jamal yasser

Fiche complexes
Fiche complexesFiche complexes
Fiche complexes
Boubakeur KACIMI


En vedette (20)

Oc3 2013
Oc3 2013Oc3 2013
Oc3 2013

Exercice nombres complexes
Exercice nombres complexesExercice nombres complexes
Exercice nombres complexes

Oc1 2013
Oc1 2013Oc1 2013
Oc1 2013

Suite gpao 1
Suite gpao 1Suite gpao 1
Suite gpao 1

Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016
Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016
Amélioration continue - 6 sigma - ibtissam el hassani-chapitre 2015-2016

Partie1 gpao
Partie1 gpaoPartie1 gpao
Partie1 gpao

Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANISureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI
Sureté de fonctionnement - mis à jours 2017 - Ibtissam EL HASSANI

Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du coursLean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours

Exercices corriges nombres_complexes
Exercices corriges nombres_complexesExercices corriges nombres_complexes
Exercices corriges nombres_complexes

Algèbre linéaire cours et exercices corrigés djeddi kamel mostafa
Algèbre linéaire cours et exercices corrigés djeddi kamel mostafaAlgèbre linéaire cours et exercices corrigés djeddi kamel mostafa
Algèbre linéaire cours et exercices corrigés djeddi kamel mostafa

Exercices corrigés applications linéaires-djeddi kamel
Exercices corrigés applications linéaires-djeddi kamelExercices corrigés applications linéaires-djeddi kamel
Exercices corrigés applications linéaires-djeddi kamel

Chap nombres complexes
Chap nombres complexesChap nombres complexes
Chap nombres complexes

Exercices complexes corriges
Exercices complexes corrigesExercices complexes corriges
Exercices complexes corriges

Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java
Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En JavaSommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java
Sommaire Mini Projet Implémentation de l’algorithme du Simplexe En Java

Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)Cours programmation en matlab2 (1)
Cours programmation en matlab2 (1)

Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.
Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.
Analyse Numérique Chapitre 2: Systèmes d'Équations Linéaires.

matlab tutorial _ tugas
matlab tutorial _ tugasmatlab tutorial _ tugas
matlab tutorial _ tugas

Rechrches operationnele exam 2016 +corr
Rechrches operationnele exam 2016 +corrRechrches operationnele exam 2016 +corr
Rechrches operationnele exam 2016 +corr

RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM
RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COMRECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM
RECHERCHE OPERATIONNELLE S5 WWW.COURS-ECONOMIE.COM

Fiche complexes
Fiche complexesFiche complexes
Fiche complexes


Similaire à 0 c2 2013

optimisation logistique MLT_231102_155827.pdf
optimisation logistique  MLT_231102_155827.pdfoptimisation logistique  MLT_231102_155827.pdf
optimisation logistique MLT_231102_155827.pdf
SoukainaMounawir

PLNE.pptx
PLNE.pptxPLNE.pptx
PLNE.pptx
MbarkiIsraa

optimisation cours.pdf
optimisation cours.pdfoptimisation cours.pdf
optimisation cours.pdf
Mouloudi1

ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
chaymae36

HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ
HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZHDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ
HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ
DocPadraigCharafeddi

Programmation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeProgrammation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeJiijishady

Regression logistque
Regression  logistqueRegression  logistque
Regression logistque
Ferdaous HDIOUD

Prog lin
Prog linProg lin
Prog lin
Youcef SMAILI

10677467.ppt
10677467.ppt10677467.ppt
10677467.ppt
Ghazouani Jaber

3 vb reference
3 vb reference3 vb reference
3 vb referencekkatia31

Présentation I MO AD 2022 2023.pdf
Présentation I MO AD  2022 2023.pdfPrésentation I MO AD  2022 2023.pdf
Présentation I MO AD 2022 2023.pdf
jridetteemna

Pfa2
Pfa2 Pfa2
cours algorithme
cours algorithmecours algorithme
cours algorithme
mohamednacim

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicales
EL-Hachemi Guerrout

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx
Alkalimatayiba

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique
Rachid Lajouad

Les fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptxLes fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptx
Agnawpin

Algorithmique iv
Algorithmique ivAlgorithmique iv
Algorithmique iv
Rachid Lajouad


Similaire à 0 c2 2013 (20)

optimisation logistique MLT_231102_155827.pdf
optimisation logistique  MLT_231102_155827.pdfoptimisation logistique  MLT_231102_155827.pdf
optimisation logistique MLT_231102_155827.pdf

PLNE.pptx
PLNE.pptxPLNE.pptx
PLNE.pptx

optimisation cours.pdf
optimisation cours.pdfoptimisation cours.pdf
optimisation cours.pdf

ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....
ProgrammationLinéaire.pptxProgrammationLinéaire.pptxProgrammationLinéaire....

HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ
HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZHDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ
HDJZKZOZHSGSKZIZLBZZHZNLZ JE SGSJZOKZVSHZKSKSNHSJZ

Programmation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexeProgrammation lineaire algorithme_du_simplexe
Programmation lineaire algorithme_du_simplexe

Regression logistque
Regression  logistqueRegression  logistque
Regression logistque

Prog lin
Prog linProg lin
Prog lin

10677467.ppt
10677467.ppt10677467.ppt
10677467.ppt

3 vb reference
3 vb reference3 vb reference
3 vb reference

Présentation I MO AD 2022 2023.pdf
Présentation I MO AD  2022 2023.pdfPrésentation I MO AD  2022 2023.pdf
Présentation I MO AD 2022 2023.pdf

Pfa2
Pfa2 Pfa2
Pfa2

cours algorithme
cours algorithmecours algorithme
cours algorithme

4TI.pdf
4TI.pdf4TI.pdf
4TI.pdf

Performances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicalesPerformances dans la segmentation d’images médicales
Performances dans la segmentation d’images médicales

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx

Pl enset-cpa
Pl enset-cpaPl enset-cpa
Pl enset-cpa

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique

Les fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptxLes fonction recursives en Programation C.pptx
Les fonction recursives en Programation C.pptx

Algorithmique iv
Algorithmique ivAlgorithmique iv
Algorithmique iv


0 c2 2013

  • 1. Chapitre 2 Programmation Linéaire Master Informatique Décisionnelle et Intelligence appliquée à la gestion Hend Bouziri Maître Assistant, ESSEC de Tunis LARODEC ISG Laboratoire de Recherche Opérationnelle, de DEcision et de Contrôle de processus 1
  • 2. Définition d’un PL • Un programme linéaire (PL) est: – un problème d’optimisation – consistant à maximiser (ou minimiser) une fonction objectif linéaire de n variables de décision – soumises à un ensemble de contraintes exprimées sous forme d’équations ou d’inéquations linéaires. • À l’origine, le terme programme a le sens de planification opérationnelle • mais il est aujourd’hui employé comme synonyme de problème (d’optimisation). • La terminologie est due à Dantzig, inventeur de l’algorithme du simplexe. 2
  • 4. Terminologie (1) • Les variables x1, . . . , xn sont appelées variables de décision du problème. • La fonction linéaire à optimiser est appelée fonction objectif (ou fonction économique ou fonction de coût). • Les contraintes prennent la forme d’équations et d’inéquations linéaires. • Les contraintes de la forme: sont appelées des contraintes de bornes. 4
  • 5. Terminologie (2) • Une solution est une affectation de valeurs aux variables du problème. • Une solution est admissible si elle satisfait toutes les contraintes du problème (y compris les contraintes de bornes). • La valeur d’une solution est la valeur de la fonction objectif en cette solution. • Le domaine admissible D d’un PL est l’ensemble des solutions admissibles du problème. 5
  • 6. L’ensemble des solutions d’une équation (linéaire) correspond à: 6
  • 7. Représentation Géométrique • L’ensemble des solutions d’une inéquation (linéaire) correspond à un demi-espace dans IRn (un demi-plan dans IR2). 7
  • 8. 8
  • 9. Représentation graphique des contraintes d’inégalité • L’intersection d’un nombre fini de demi-plans est un ensemble convexe. • L’ensemble des solutions d’un système d’équations et d’inéquations (linéaires) correspond à l’intersection des demi-espaces et des hyperplans associés à chaque élément du système. • Cette intersection, appelée domaine admissible, est convexe et définit un polyhèdre dans IRn (une région polygonale dans IR2). 9
  • 10. Hypothèses de la programmation Linéaire • La linéarité des contraintes et de la fonction objectif. – L’additivité des effets. – La proportionnalité des gains/coûts et des consommations de ressources. • La divisibilité des variables. • Lors de la modélisation d’un problème réel, l’impact de ces hypothèses sur la validité du modèle mathématique doit être étudié. • Cette analyse peut mener à choisir un modèle différent (non linéaire, stochastique, ...) et est essentielle pour la phase d’interprétation des résultats fournis par le modèle. 10
  • 11. Intérêts de la PL • Malgré les hypothèses sous-jacentes assez restrictives, de nombreux problèmes peuvent être modélisés par des programmes linéaires. • Exemples – la gestion de production, – l’économie, – la distributique, – les télécommunications,… • Il existe des algorithmes généraux (et des codes les mettant en oeuvre) permettant de résoudre efficacement des programmes linéaires (même lorsque le nombre de variables et de contraintes est important). • Exemple Cplex 11
  • 12. Exemple de programme linéaire (en fichier .lp) de CPLEX 12
  • 13. Le problème de transport • On désire acheminer des marchandises de n dépôts à m points de vente • On connaît : – cij , i = 1..n et j = 1..m, coût de transport (i, j), – Xi, i = 1..n, stocks des dépôts, – Dj , j = 1..m, niveaux de demande aux points de vente. • On recherche, pour chaque couple (i, j), la quantité (positive) xij à transporter du dépôt Xi au point de vente Dj . 13
  • 14. Formulation en PL • Programme linéaire Critère: coût total de transport Demande de chaque dépôt Offre de chaque point de vente 14
  • 15. Modélisation d’un problème en PL • Une usine est machine Main d'oeuvre Profit spécialisée dans la production de deux P1 2h/unité 3h/unité 25DT/unité produits P1 et P2. • Chaque produit P2 2h/unité 1h/unité 15DT/unité nécessite – un certain nombre total 240 140 d’heures de machine – et un certain nombre Stratégie de production d’heures de main pour maximiser le profit ? d’œuvre. 15
  • 16. Formulation du programme linéaire • Variables de décision – x1: nombre d’unités de produits P1 – x2: nombre d’unités de produits P2 • Fonction objectif: – z=25x1+15x2 • Contraintes: – 2x1+2x2≤240 – 3x1+x2≤140 • Contraintes de borne (non négativité des variables) – x1≥0 et x2≥ 0 16
  • 17. Programme linéaire: forme canonique Max Z=f(x1,x2)=25x1+15x2 Formulation matricielle sc x1 2x1+2x2≤240 3x1+x2≤140 Max f ( x 1 ,x 2 )=( 25 15 ) () x2 x1≥0 et x2≥ 0 2 2 x 1 ≤ 240 sous ( )( ) ( ) 3 1 x 2 140 avec x 1 ≥0 et x 2 ≥0 17
  • 18. Résolution graphique d’un PL dans le plan • Les lignes de niveau de la fonction objectif sont des droites parallèles dans IR2. • Il existe des solutions admissibles de valeur z si la ligne de niveau associée à cette valeur intersecte le domaine admissible D du problème. • Pour déterminer la valeur maximale atteignable par une solution admissible, – il suffit de faire glisser le plus loin possible une ligne de niveau de la fonction objectif, dans le sens du gradient, jusqu’à ce qu’elle touche encore tout juste D. – Les points de contact ainsi obtenus correspondent aux solutions optimales du PL. 18
  • 19. Exemple de résolution graphique • Max z = x1 + 4x2 • s.c. x1 − x2 ≤ 2 2x1 + x2 ≤ 5 x2 ≤ 3 x1 ≥0, x2 ≥0 • de solution optimale : x1 = 1, x2 = 3 et z = 13. 19
  • 20. Algorithme de simplexe ● Transformer le modèle sous forme standard : Max Z=f(x1,x2)=25x1+15x2+0 S1+0 S2 sc 2x1+2x2+S1=240 3x1+x2+S2=140 x1≥0 et x2≥ 0 ● S1 : valeur d'heures machines non utilisées ● S2 : valeur d'heures mains d'oeuves non utilisées 20
  • 21. Définitions ● La variable d'écart est la quantité qui ajoutée au membre gauche d'une contrainte, permet de transformer la contrainte en égalité. ● Dans le modèle, on dispose de n+m variables. ● On appelle variables hors base les variables fixées à 0. Les variables restantes sont dites de base. ● Une solution de base réalisable est une solution de base qui en plus vérifie les contraintes de positivité. ● Graphiquement un sommet du polygne correspond à une solution de base réalisable 21
  • 22. Algorithme de simplexe ● Idée : se déplacer d'une solution de base réalisable vers une autre qui lui est adjacente. ● Comment choisir le point de départ ? ● Le point d'origine : (x1=0, x2=0, S1=240, S2= 140) : la base ● Se déplacer vers une autre extrémité du polygone : ● Choisir la variable avec le coef objectif le plus élevé. ● D'où le sens de déplacement. 22
  • 23. Avantage de passer de la forme canonique à la forme standard • On obtient immédiatement une solution de base réalisable qui sert de solution de départ pour l’algorithme du simplexe. • Tableau initial :Les variables de base sont les variables d’écart. 23
  • 24. Algorithme de simplexe tabulaire • Si un problème est solvable par la méthode de simplexe alors • Transformer le programme en forme standard. • (*)Représenter le tableau simplexe initial à l’origine. – Variables de bases – Quantité – Matrice des coefficients  Si (∀j, cj-zj≤0) alors  Retourner la solution optimale (donnée par le dernier tableau)  Choisir colonne pivot (variable entrante à la base)  Choisir ligne pivot (variable sortante de la base)  Développer un nouveau tableau simplexe (VB, Qté, Matrice des coefs)  Revenir à l'étape (*) 24
  • 25. Algorithme de simplexe tabulaire • Itérations sur les tableaux – NP: nombre pivot – LP ligne pivot – L: ligne de la matrice de coefficients (!=ligne pivot) – TLP=LP/NP: transformée de la ligne pivot – aL: coef de la matrice se trouvant à l’intersection de la ligne transformée (!= ligne pivot) avec la colonne pivot 25
  • 26. Simplexe pour pb de minimisation avec contraintes ≥ • Min C=24x1+20x2 • Sc Sc x1+x2 ≥30 x1+x2-S1+A1=30 x1+2x2≥40 x1≥0 et x2≥0 x1+2x2-S2+A2=40 • Première étape: x1≥0 x2≥0 S1≥0 S2≥0 A1≥0 A2≥0 – Transformer le problème sous une forme standard – A l’origine (0,0), x1+x2-S1=30 donne S1=-30 – Non conforme à l’hypothèse de non négativité des variables d’écart. – Utiliser une variable artificielle: x1+x2 ≥30  x1+x2-S1+A1=30 26
  • 27. – Transformer les inégalités sup en égalité • Variables d’écart (Si) et des variables artificielles (Ai) • Les variables d’écart ont un effet nul sur la fonction objective. • Les variables artificielles ont un coefficient =M – M : un nombre entier positif très élevé pour s’assurer de son élimination de la base. • Min C=24x1+20x2+0S1+0S2+MA1+MA2 • Sc x1+x2-S1+A1=30 x1+2x2-S2+A2=40 x1≥0 x2≥0 S1≥0 S2≥0 A1≥0 A2≥0 27
  • 28. Application de la méthode simplexe • Initialement ( à l’origine) A1 et A2 sont les variables de base • Sélectionner la variable entrante par rapport à zj-cj maximal (⇔ cj-zj minimal) 28
  • 29. Maximisation avec contraintes mixtes • Max Z=4x1+3X2 Sc x1+x2=10 x1 + 3x2≤20 2x1-x2≥15 x 1 ≥0 x 2 ≥0 • Forme standard • Max Z=4x1+3X2+0S1+0S2-MA1-MA2 Sc x1+ x2 + A1 =10 x1 +3x2 + S1 = 20 2x1 -x2 -S2 +A2 =15 x1≥0, x2≥0 , S1≥0, S2≥0, A1≥0, A2≥0 • On utilise les cj-zj pour critère d’entrée des variables • 29
  • 30. Cas de quantités négatives • Simplexe ne s’applique plus • Se ramener à des quantités positives • Exemple • x1+x2≥-8 devient -x1-x2≤8 30
  • 31. Cas d’un problème impossible • Ensemble des solutions réalisables est vide • Exemple: Min x1+x2 Sc x1-x2 ≥1 -x1+x2≥1 x1≥0, x2≥0 • Simplexe: – Solution optimale avec des variables artificielles non nulles • graphiquement 31
  • 32. Cas d’une solution infinie • Pas de solution • Dans le cas d’un problème de maximisation – la fonction objectif peut être augmentée indéfiniment • Exemple • Max Z=x1+x2 Sc 5x1-x2 ≥10 3x1-x2 ≤9 x1≥ 0, x2 ≥0 • Graphiquement • Simplexe: – tous les ratio-tests sont négatifs ou nuls – la variable entrante n’a pas de limite sur sa valeur d’entrée 32
  • 33. Cas de solutions multiples • Plusieurs solutions mais toutes optimales de même valeur – Convexité • Exemple – Max z=45x1+15x2 (de pente -3) Sc 2x1+2x2 ≤240 (de pente -1) 3x1+ X2≤140 (de pente -3) x1≥0, x2≥0 • Graphiquement • Simplexe: – Dans le tableau optimal, l’une des variables hors base admet un cj-zj nul – Existence d’autres solutions en entrant cette variable dans la base. 33
  • 34. 34
  • 35. Étude de sensibilité • L’étude du comportement de la solution optimale d’un PL si on varie ses données. • Analyse de sensibilité sur les coefficients de variables dans la fonction objective (les cj). • Analyse de sensibilité sur le second membre des contraintes. • Analyse de sensibilité sur les coefficients de la matrice des contraintes. 35
  • 36. Analyse de sensiblité sur les cj 36
  • 37. Analyse de sensibilité sur les bi 37
  • 38. Autres méthodes • Simplexe : se déplace de point extrême en point extrême le long de la frontière du polyèdre. Il y a un nombre fini de points extrêmes – L’algorithme du simplexe n’est pas un algorithme polynomial pour la programmation linéaire. • En 1979, Khachiyan a développé le premier algorithme polynomial pour la programmation linéaire : la méthode de l’ellipsoïde. – Impact théorique important, mais performances pratiques mauvaises. • En 1984, Karmarkar propose les méthodes de points intérieurs : polynomiales et efficaces en pratique sur des problèmes creux de grande taille. 38
