Passages à faune
Société des Etudes Techniques Sétif
25 Avril 2010

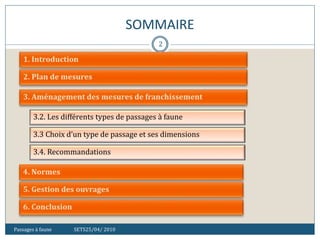

SOMMAIRE
Passages à faune SETS25/04/ 2010
2
3.2. Les différents types de passages à faune
3.3 Choix d’un type de passage et ses dimensions
3.4. Recommandations
Passages à faune SETS25/04/ 2010
3
Introduction
Introduction
Passages à faune SETS25/04/ 2010
4
 Le principale conflit entre la route et la
faune vient du fait que le déplacement
des uns(les usagers de la routes) entrave
le déplacement des autres (les animaux)
et réciproquement.
 Bien que la circulation routière soit
menacée par les collisions animales –
véhicules, Les routes représentent une
menace conséquente pour de
nombreuses espèces animales et peuvent
également avoir un impact en agissant
comme une barrière totale ou partielle
pour certaines espèces ou encore en
coupant les corridors écologiques.
Introduction
Passages à faune SETS25/04/ 2010
5

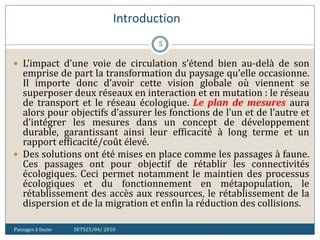

 L’impact d’une voie de circulation s’étend bien au-delà de son
emprise de part la transformation du paysage qu’elle occasionne.
Il importe donc d’avoir cette vision globale où viennent se
superposer deux réseaux en interaction et en mutation : le réseau
de transport et le réseau écologique. Le plan de mesures aura
alors pour objectifs d’assurer les fonctions de l’un et de l’autre et
d’intégrer les mesures dans un concept de développement
durable, garantissant ainsi leur efficacité à long terme et un
rapport efficacité/coût élevé.
 Des solutions ont été mises en place comme les passages à faune.
Ces passages ont pour objectif de rétablir les connectivités
écologiques. Ceci permet notamment le maintien des processus
écologiques et du fonctionnement en métapopulation, le
rétablissement des accès aux ressources, le rétablissement de la
dispersion et de la migration et enfin la réduction des collisions.
Introduction
Passages à faune SETS25/04/ 2010
6

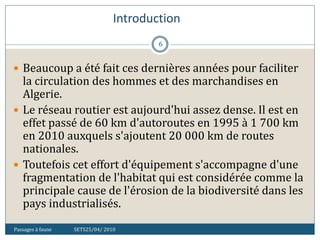

 Beaucoup a été fait ces dernières années pour faciliter
la circulation des hommes et des marchandises en
Algerie.
 Le réseau routier est aujourd'hui assez dense. Il est en
effet passé de 60 km d'autoroutes en 1995 à 1 700 km
en 2010 auxquels s'ajoutent 20 000 km de routes
nationales.
 Toutefois cet effort d'équipement s'accompagne d'une
fragmentation de l'habitat qui est considérée comme la
principale cause de l'érosion de la biodiversité dans les
pays industrialisés.
Introduction
Passages à faune SETS25/04/ 2010
7

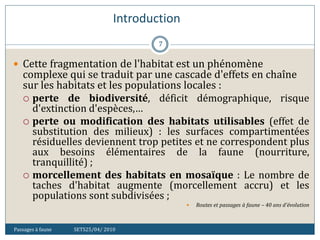

 Cette fragmentation de l'habitat est un phénomène
complexe qui se traduit par une cascade d'effets en chaîne
sur les habitats et les populations locales :
 perte de biodiversité, déficit démographique, risque
d'extinction d'espèces,…
 perte ou modification des habitats utilisables (effet de
substitution des milieux) : les surfaces compartimentées
résiduelles deviennent trop petites et ne correspondent plus
aux besoins élémentaires de la faune (nourriture,
tranquillité) ;
 morcellement des habitats en mosaïque : Le nombre de
taches d'habitat augmente (morcellement accru) et les
populations sont subdivisées ;
 Routes et passages à faune – 40 ans d'évolution
Introduction
Passages à faune SETS25/04/ 2010
8

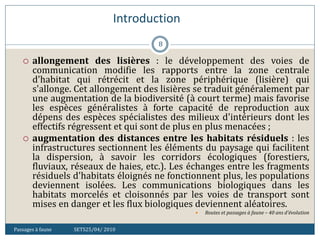

 allongement des lisières : le développement des voies de
communication modifie les rapports entre la zone centrale
d'habitat qui rétrécit et la zone périphérique (lisière) qui
s'allonge. Cet allongement des lisières se traduit généralement par
une augmentation de la biodiversité (à court terme) mais favorise
les espèces généralistes à forte capacité de reproduction aux
dépens des espèces spécialistes des milieux d'intérieurs dont les
effectifs régressent et qui sont de plus en plus menacées ;
 augmentation des distances entre les habitats résiduels : les
infrastructures sectionnent les éléments du paysage qui facilitent
la dispersion, à savoir les corridors écologiques (forestiers,
fluviaux, réseaux de haies, etc.). Les échanges entre les fragments
résiduels d'habitats éloignés ne fonctionnent plus, les populations
deviennent isolées. Les communications biologiques dans les
habitats morcelés et cloisonnés par les voies de transport sont
mises en danger et les flux biologiques deviennent aléatoires.
 Routes et passages à faune – 40 ans d'évolution
Introduction

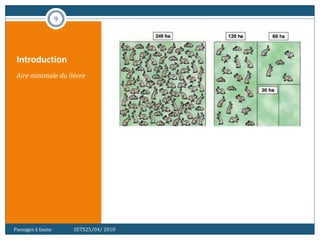

Aire minimale du lièvre
9
Passages à faune SETS25/04/ 2010
Introduction

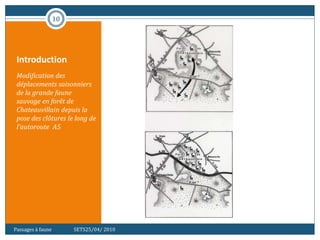

Modification des
déplacements saisonniers
de la grande faune
sauvage en forêt de
Chateauvillain depuis la
pose des clôtures le long de
l'autoroute A5
10
Passages à faune SETS25/04/ 2010
Introduction
Passages à faune SETS25/04/ 2010
11
 Les habitats ainsi isolés
par des barrières
routières sont dits
"insularisés" et ces îlots
de vie continentaux
deviennent plus ou moins
déconnectés des régions
voisines et peuvent être
étudiés selon les mêmes
théories que l'insularité
maritime.
 Routes et passages à faune – 40 ans d'évolution
Introduction
Passages à faune SETS25/04/ 2010
12

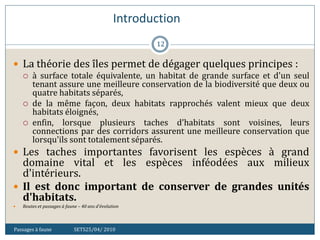

 La théorie des îles permet de dégager quelques principes :
 à surface totale équivalente, un habitat de grande surface et d'un seul
tenant assure une meilleure conservation de la biodiversité que deux ou
quatre habitats séparés,
 de la même façon, deux habitats rapprochés valent mieux que deux
habitats éloignés,
 enfin, lorsque plusieurs taches d'habitats sont voisines, leurs
connections par des corridors assurent une meilleure conservation que
lorsqu'ils sont totalement séparés.
 Les taches importantes favorisent les espèces à grand
domaine vital et les espèces inféodées aux milieux
d'intérieurs.
 Il est donc important de conserver de grandes unités
d'habitats.
 Routes et passages à faune – 40 ans d'évolution
Passages à faune SETS25/04/ 2010
13
2. Plan de mesures
Plan de mesures
Passages à faune SETS25/04/ 2010
14

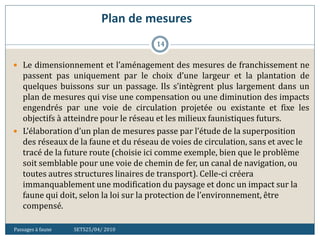

 Le dimensionnement et l’aménagement des mesures de franchissement ne
passent pas uniquement par le choix d’une largeur et la plantation de
quelques buissons sur un passage. Ils s’intègrent plus largement dans un
plan de mesures qui vise une compensation ou une diminution des impacts
engendrés par une voie de circulation projetée ou existante et fixe les
objectifs à atteindre pour le réseau et les milieux faunistiques futurs.
 L’élaboration d’un plan de mesures passe par l’étude de la superposition
des réseaux de la faune et du réseau de voies de circulation, sans et avec le
tracé de la future route (choisie ici comme exemple, bien que le problème
soit semblable pour une voie de chemin de fer, un canal de navigation, ou
toutes autres structures linaires de transport). Celle-ci créera
immanquablement une modification du paysage et donc un impact sur la
faune qui doit, selon la loi sur la protection de l’environnement, être
compensé.
Plan de mesures
Passages à faune SETS25/04/ 2010
15

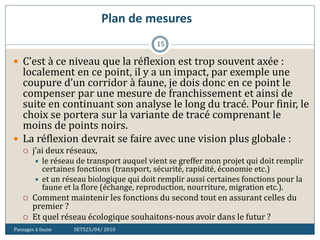

 C’est à ce niveau que la réflexion est trop souvent axée :
localement en ce point, il y a un impact, par exemple une
coupure d’un corridor à faune, je dois donc en ce point le
compenser par une mesure de franchissement et ainsi de
suite en continuant son analyse le long du tracé. Pour finir, le
choix se portera sur la variante de tracé comprenant le
moins de points noirs.
 La réflexion devrait se faire avec une vision plus globale :
 j’ai deux réseaux,
 le réseau de transport auquel vient se greffer mon projet qui doit remplir
certaines fonctions (transport, sécurité, rapidité, économie etc.)
 et un réseau biologique qui doit remplir aussi certaines fonctions pour la
faune et la flore (échange, reproduction, nourriture, migration etc.).
 Comment maintenir les fonctions du second tout en assurant celles du
premier ?
 Et quel réseau écologique souhaitons-nous avoir dans le futur ?
Plan de mesures
Passages à faune SETS25/04/ 2010
16

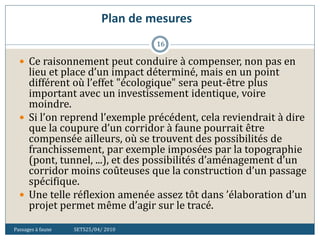

 Ce raisonnement peut conduire à compenser, non pas en
lieu et place d’un impact déterminé, mais en un point
différent où l’effet "écologique" sera peut-être plus
important avec un investissement identique, voire
moindre.
 Si l’on reprend l’exemple précédent, cela reviendrait à dire
que la coupure d’un corridor à faune pourrait être
compensée ailleurs, où se trouvent des possibilités de
franchissement, par exemple imposées par la topographie
(pont, tunnel, ...), et des possibilités d’aménagement d’un
corridor moins coûteuses que la construction d’un passage
spécifique.
 Une telle réflexion amenée assez tôt dans ’élaboration d’un
projet permet même d’agir sur le tracé.
Plan de mesures
Passages à faune SETS25/04/ 2010
17

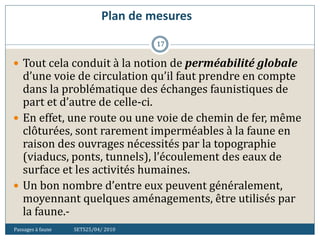

 Tout cela conduit à la notion de perméabilité globale
d’une voie de circulation qu’il faut prendre en compte
dans la problématique des échanges faunistiques de
part et d’autre de celle-ci.
 En effet, une route ou une voie de chemin de fer, même
clôturées, sont rarement imperméables à la faune en
raison des ouvrages nécessités par la topographie
(viaducs, ponts, tunnels), l’écoulement des eaux de
surface et les activités humaines.
 Un bon nombre d’entre eux peuvent généralement,
moyennant quelques aménagements, être utilisés par
la faune.-
Plan de mesures
Passages à faune SETS25/04/ 2010
18

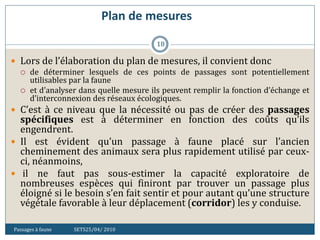

 Lors de l’élaboration du plan de mesures, il convient donc
 de déterminer lesquels de ces points de passages sont potentiellement
utilisables par la faune
 et d’analyser dans quelle mesure ils peuvent remplir la fonction d’échange et
d’interconnexion des réseaux écologiques.
 C’est à ce niveau que la nécessité ou pas de créer des passages
spécifiques est à déterminer en fonction des coûts qu’ils
engendrent.
 Il est évident qu’un passage à faune placé sur l’ancien
cheminement des animaux sera plus rapidement utilisé par ceux-
ci, néanmoins,
 il ne faut pas sous-estimer la capacité exploratoire de
nombreuses espèces qui finiront par trouver un passage plus
éloigné si le besoin s’en fait sentir et pour autant qu’une structure
végétale favorable à leur déplacement (corridor) les y conduise.
Passages à faune SETS25/04/ 2010
19
3. AMÉNAGEMENT DES MESURES
DE FRANCHISSEMENT
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
20

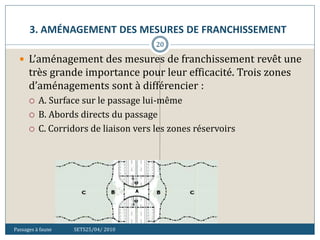

 L’aménagement des mesures de franchissement revêt une
très grande importance pour leur efficacité. Trois zones
d’aménagements sont à différencier :
 A. Surface sur le passage lui-même
 B. Abords directs du passage
 C. Corridors de liaison vers les zones réservoirs
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
21

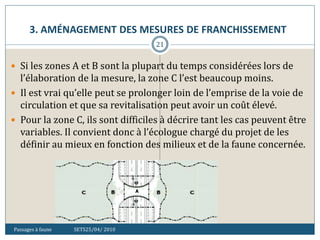

 Si les zones A et B sont la plupart du temps considérées lors de
l’élaboration de la mesure, la zone C l’est beaucoup moins.
 Il est vrai qu’elle peut se prolonger loin de l’emprise de la voie de
circulation et que sa revitalisation peut avoir un coût élevé.
 Pour la zone C, ils sont difficiles à décrire tant les cas peuvent être
variables. Il convient donc à l’écologue chargé du projet de les
définir au mieux en fonction des milieux et de la faune concernée.
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
22

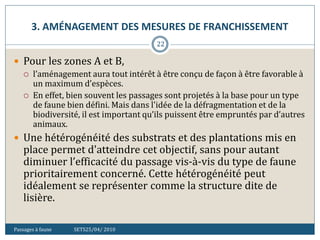

 Pour les zones A et B,
 l’aménagement aura tout intérêt à être conçu de façon à être favorable à
un maximum d’espèces.
 En effet, bien souvent les passages sont projetés à la base pour un type
de faune bien défini. Mais dans l'idée de la défragmentation et de la
biodiversité, il est important qu’ils puissent être empruntés par d’autres
animaux.

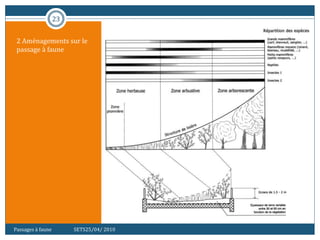

 Une hétérogénéité des substrats et des plantations mis en
place permet d'atteindre cet objectif, sans pour autant
diminuer l’efficacité du passage vis-à-vis du type de faune
prioritairement concerné. Cette hétérogénéité peut
idéalement se représenter comme la structure dite de
lisière.
23
3. AMÉNAGEMENT DES MESURES DE
FRANCHISSEMENT
2 Aménagements sur le
passage à faune
Passages à faune SETS25/04/ 2010
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
24
 La phase arborescente n’est pas reproduite sur le
passage, pour des raisons constructives bien évidentes
(épaisseur terre nécessaire = charges ; problèmes de
racines ; etc.) qui rendraient l’ouvrage beaucoup trop
coûteux sans pour autant le rendre beaucoup plus
efficace. En effet, la plupart des espèces forestières
acceptent de se déplacer en dehors de leur milieu,
pour autant que les distances soient relativement
courtes et qu’elles soient, dans la mesure du possible,
partiellement à couvert.
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
25

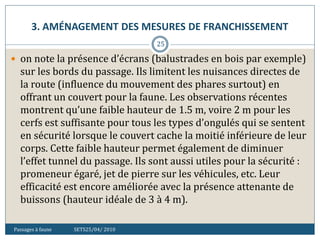

 on note la présence d’écrans (balustrades en bois par exemple)
sur les bords du passage. Ils limitent les nuisances directes de
la route (influence du mouvement des phares surtout) en
offrant un couvert pour la faune. Les observations récentes
montrent qu’une faible hauteur de 1.5 m, voire 2 m pour les
cerfs est suffisante pour tous les types d’ongulés qui se sentent
en sécurité lorsque le couvert cache la moitié inférieure de leur
corps. Cette faible hauteur permet également de diminuer
l’effet tunnel du passage. Ils sont aussi utiles pour la sécurité :
promeneur égaré, jet de pierre sur les véhicules, etc. Leur
efficacité est encore améliorée avec la présence attenante de
buissons (hauteur idéale de 3 à 4 m).
26
3. AMÉNAGEMENT DES MESURES DE
FRANCHISSEMENT

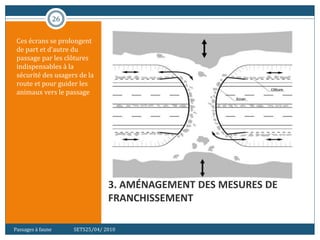

Ces écrans se prolongent
de part et d’autre du
passage par les clôtures
indispensables à la
sécurité des usagers de la
route et pour guider les
animaux vers le passage
Passages à faune SETS25/04/ 2010
3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
Passages à faune SETS25/04/ 2010
27
 Les passages sont en général construits pour rétablir des déplacements de
types transversaux à la voie de circulation au sens régional du terme.
Néanmoins, dans certains cas, la nouvelle voie de circulation peut induire
des déplacements longitudinaux, de part ses dépendances (talus) qui
peuvent devenir des biotopes riches en espèces. Donc, toujours dans
l’optique de les rendre utilisables par un maximum de faune (biodiversité),
une interconnexion continue de ces milieux au travers du passage est
recommandable.
 Dans le cas des passages inférieurs, la problématique des aménagements est
identique pour ses abords et les corridors de liaison (zone B et C). Par
contre, vu le manque d’apport d’eau et de lumière, l’intérieur est
difficilement aménageable. Il est malgré tout possible de varier les substrats
(pierriers, bois mort, ...) pour les rendre plus attractifs. Un cours d’eau ou
des astuces techniques permettant un apport de lumière (puits de lumière)
sont également très favorables.
Passages à faune SETS25/04/ 2010
28
3.2. LES DIFFÉRENTS TYPES DE
PASSAGES À FAUNE
29
1. LES PASSAGES SIMPLES
Consistent principalement
en des buses ou dalots
permettant le passage de
petite et moyenne faune
(Hérisson, Lapin,
Renard,…).
Ce type de passages à très
faible investissement est
très efficace pour toute une
gamme d’animaux
fouisseurs ou utilisant des
gîtes souterrains qui
recherchent et visitent
spontanément ce type de
tuyau. Ils sont placés dans
un remblai et peuvent être
en ciment ou en
polyéthylène. Un diamètre
optimal de 40 cm permet
de supprimer l’entretien,
les animaux se chargeant
d’évacuer les débris
pouvant obstruer les
conduits[
Passages à faune SETS25/04/ 2010
30

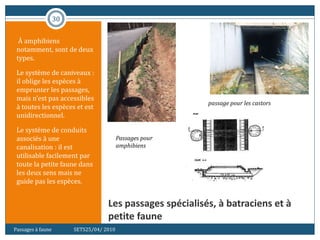

Les passages spécialisés, à batraciens et à
petite faune
À amphibiens
notamment, sont de deux
types.
Le système de caniveaux :
il oblige les espèces à
emprunter les passages,
mais n’est pas accessibles
à toutes les espèces et est
unidirectionnel.
Le système de conduits
associés à une
canalisation : il est
utilisable facilement par
toute la petite faune dans
les deux sens mais ne
guide pas les espèces.
Passages à faune SETS25/04/ 2010
passage pour les castors
Passages pour
amphibiens
31
3 .LES PASSAGES MIXTES
•Ce sont pour la plupart des buses
ou dalots de diamètre compris
entre 2 et 6 m, des petits ouvrages
en béton multifonctionnels pour
chemins piétonniers ou agricoles
et des coulisses hydrauliques.
•Une vue directe sur la végétation
de part et d’autre du passage et
une partie en sol naturel sont
nécessaires pour qu’ils soient
empruntés par la faune.
•L’utilisation fréquente du passage
par des piétons et véhicules est
défavorable.
•Par contre, la présence d’un cours
d’eau n’occupant qu’une partie du
profil est un élément favorable.
•L’indice du profil d’espace libre
(largeur x hauteur / longueur) doit
être supérieur à 1.5 pour garantir
une efficacité optimale pour la
grande faune (chevreuil, sangliers,
chamois).
Passages à faune SETS25/04/ 2010
chemin piétonnier et canal
banquette en gradin
32
3 .LES PASSAGES MIXTES

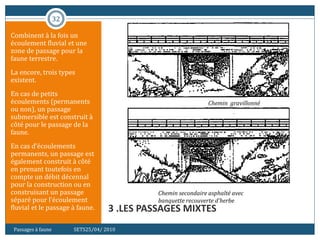

Combinent à la fois un
écoulement fluvial et une
zone de passage pour la
faune terrestre.
La encore, trois types
existent.
En cas de petits
écoulements (permanents
ou non), un passage
submersible est construit à
côté pour le passage de la
faune.
En cas d’écoulements
permanents, un passage est
également construit à côté
en prenant toutefois en
compte un débit décennal
pour la construction ou en
construisant un passage
séparé pour l’écoulement
fluvial et le passage à faune.
Passages à faune SETS25/04/ 2010
Chemin gravillonné
Chemin secondaire asphalté avec
banquette recouverte d’herbe
33

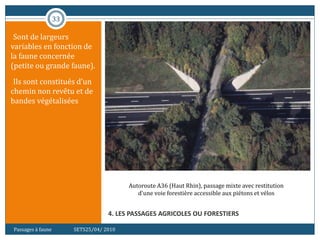

4. LES PASSAGES AGRICOLES OU FORESTIERS
•Sont de largeurs
variables en fonction de
la faune concernée
(petite ou grande faune).
•Ils sont constitués d’un
chemin non revêtu et de
bandes végétalisées
Passages à faune SETS25/04/ 2010
Autoroute A36 (Haut Rhin), passage mixte avec restitution
d'une voie forestière accessible aux piétons et vélos
34

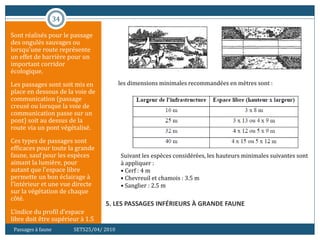

5. LES PASSAGES INFÉRIEURS À GRANDE FAUNE
Sont réalisés pour le passage
des ongulés sauvages ou
lorsqu’une route représente
un effet de barrière pour un
important corridor
écologique.
Les passages sont soit mis en
place en dessous de la voie de
communication (passage
creusé ou lorsque la voie de
communication passe sur un
pont) soit au dessus de la
route via un pont végétalisé.
Ces types de passages sont
efficaces pour toute la grande
faune, sauf pour les espèces
aimant la lumière, pour
autant que l’espace libre
permette un bon éclairage à
l’intérieur et une vue directe
sur la végétation de chaque
côté.
L’indice du profil d’espace
libre doit être supérieur à 1.5
Passages à faune SETS25/04/ 2010
Suivant les espèces considérées, les hauteurs minimales suivantes sont
à appliquer :
• Cerf : 4 m
• Chevreuil et chamois : 3.5 m
• Sanglier : 2.5 m
les dimensions minimales recommandées en mètres sont :
35
Ongulé
ongulés, ensemble des
mammifères à sabots
Ce groupe se divise en quatre
ordres.
Les ongulés à nombre impair
de doigts incluent le cheval,
l'âne, le rhinocéros et le tapir.
Parmi les ongulés à nombre
pair de doigts figurent les
porcins et les ruminants,
comme l'hippopotame, le
chameau, la girafe, les
antilopes, les cervidés, les
bovins, les ovidés et les chèvres.
Les autres ordres comprennent
l'éléphant et le daman, proche
du lapin, ces deux derniers
ayant des tailles extrêmes
parmi les ongulés.
La plupart des ongulés sont
herbivores. Les espèces
d'ongulés sont originaires de
tous les continents, à
l'exception de l'Australie.
Passages à faune SETS25/04/ 2010
36

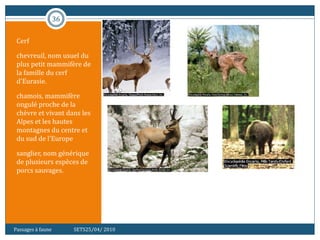

Cerf
chevreuil, nom usuel du
plus petit mammifère de
la famille du cerf
d'Eurasie.
chamois, mammifère
ongulé proche de la
chèvre et vivant dans les
Alpes et les hautes
montagnes du centre et
du sud de l'Europe
sanglier, nom générique
de plusieurs espèces de
porcs sauvages.
Passages à faune SETS25/04/ 2010
37
6. LES VIADUCS OU LES FAUX TUNNELS
Sont des ouvrages de grandes
dimensions qui ne sont
généralement pas faites
uniquement pour la faune.
Ils permettent de provoquer
une dégradation moins
importante du milieu naturel
mais ont un coût nettement
plus élevé.
Un viaduc, même de faible
hauteur, est utilisé par la
majorité des animaux,
exception faite de quelques
espèces recherchant la
lumière, telles que les reptiles
et certains insectes qui
peuvent être arrêtés par une
zone d’ombre ou une zone
sans végétation trop large.
Le dépôt de matériaux ou de
matériel agricole sous le
viaduc est à proscrire
Passages à faune SETS25/04/ 2010
Autoroute A16 (Sanef), utilisation de conduits préfabriqués (Nord-Pasde- Calais)
Autoroute A75 (Languedoc – Roussillon), viaduc de la vallée du Piouource
38

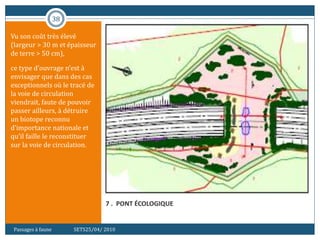

7 . PONT ÉCOLOGIQUE
Vu son coût très élevé
(largeur > 30 m et épaisseur
de terre > 50 cm),
ce type d’ouvrage n’est à
envisager que dans des cas
exceptionnels où le tracé de
la voie de circulation
viendrait, faute de pouvoir
passer ailleurs, à détruire
un biotope reconnu
d’importance nationale et
qu’il faille le reconstituer
sur la voie de circulation.
Passages à faune SETS25/04/ 2010
39

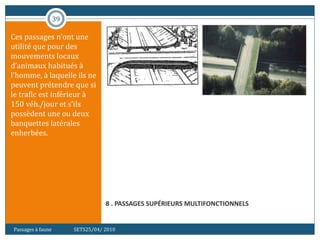

8 . PASSAGES SUPÉRIEURS MULTIFONCTIONNELS
Ces passages n’ont une
utilité que pour des
mouvements locaux
d’animaux habitués à
l’homme, à laquelle ils ne
peuvent prétendre que si
le trafic est inférieur à
150 véh./jour et s’ils
possèdent une ou deux
banquettes latérales
enherbées.
Passages à faune SETS25/04/ 2010
40

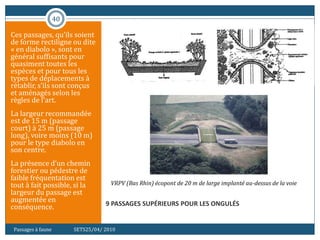

9 PASSAGES SUPÉRIEURS POUR LES ONGULÉS
Ces passages, qu’ils soient
de forme rectiligne ou dite
« en diabolo », sont en
général suffisants pour
quasiment toutes les
espèces et pour tous les
types de déplacements à
rétablir, s’ils sont conçus
et aménagés selon les
règles de l’art.
La largeur recommandée
est de 15 m (passage
court) à 25 m (passage
long), voire moins (10 m)
pour le type diabolo en
son centre.
La présence d’un chemin
forestier ou pédestre de
faible fréquentation est
tout à fait possible, si la
largeur du passage est
augmentée en
conséquence.
Passages à faune SETS25/04/ 2010
VRPV (Bas Rhin) écopont de 20 m de large implanté au-dessus de la voie
41

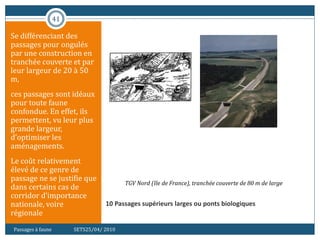

10 Passages supérieurs larges ou ponts biologiques
Se différenciant des
passages pour ongulés
par une construction en
tranchée couverte et par
leur largeur de 20 à 50
m,
ces passages sont idéaux
pour toute faune
confondue. En effet, ils
permettent, vu leur plus
grande largeur,
d’optimiser les
aménagements.
Le coût relativement
élevé de ce genre de
passage ne se justifie que
dans certains cas de
corridor d’importance
nationale, voire
régionale
Passages à faune SETS25/04/ 2010
TGV Nord (Ile de France), tranchée couverte de 80 m de large
Passages à faune SETS25/04/ 2010
42
3.3. CHOIX D’UN TYPE DE
PASSAGE ET SES DIMENSIONS
CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
Passages à faune SETS25/04/ 2010
43

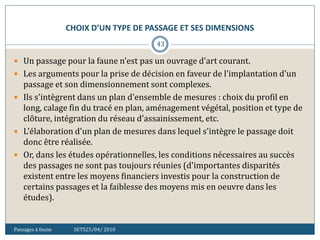

 Un passage pour la faune n'est pas un ouvrage d'art courant.
 Les arguments pour la prise de décision en faveur de l'implantation d'un
passage et son dimensionnement sont complexes.
 Ils s'intègrent dans un plan d'ensemble de mesures : choix du profil en
long, calage fin du tracé en plan, aménagement végétal, position et type de
clôture, intégration du réseau d'assainissement, etc.
 L'élaboration d'un plan de mesures dans lequel s'intègre le passage doit
donc être réalisée.
 Or, dans les études opérationnelles, les conditions nécessaires au succès
des passages ne sont pas toujours réunies (d'importantes disparités
existent entre les moyens financiers investis pour la construction de
certains passages et la faiblesse des moyens mis en oeuvre dans les
études).
CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
Passages à faune SETS25/04/ 2010
44

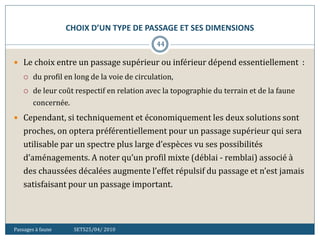

 Le choix entre un passage supérieur ou inférieur dépend essentiellement :
 du profil en long de la voie de circulation,
 de leur coût respectif en relation avec la topographie du terrain et de la faune
concernée.
 Cependant, si techniquement et économiquement les deux solutions sont
proches, on optera préférentiellement pour un passage supérieur qui sera
utilisable par un spectre plus large d’espèces vu ses possibilités
d’aménagements. A noter qu’un profil mixte (déblai - remblai) associé à
des chaussées décalées augmente l’effet répulsif du passage et n’est jamais
satisfaisant pour un passage important.
CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
Passages à faune SETS25/04/ 2010
45

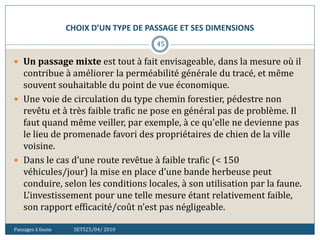

 Un passage mixte est tout à fait envisageable, dans la mesure où il
contribue à améliorer la perméabilité générale du tracé, et même
souvent souhaitable du point de vue économique.
 Une voie de circulation du type chemin forestier, pédestre non
revêtu et à très faible trafic ne pose en général pas de problème. Il
faut quand même veiller, par exemple, à ce qu'elle ne devienne pas
le lieu de promenade favori des propriétaires de chien de la ville
voisine.
 Dans le cas d’une route revêtue à faible trafic (< 150
véhicules/jour) la mise en place d’une bande herbeuse peut
conduire, selon les conditions locales, à son utilisation par la faune.
L’investissement pour une telle mesure étant relativement faible,
son rapport efficacité/coût n’est pas négligeable.
CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
Passages à faune SETS25/04/ 2010
46

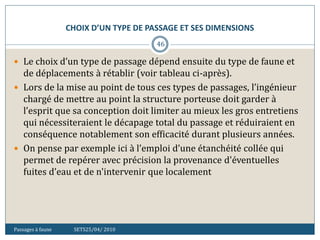

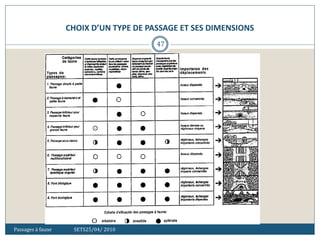

 Le choix d’un type de passage dépend ensuite du type de faune et
de déplacements à rétablir (voir tableau ci-après).
 Lors de la mise au point de tous ces types de passages, l’ingénieur
chargé de mettre au point la structure porteuse doit garder à
l’esprit que sa conception doit limiter au mieux les gros entretiens
qui nécessiteraient le décapage total du passage et réduiraient en
conséquence notablement son efficacité durant plusieurs années.
 On pense par exemple ici à l’emploi d’une étanchéité collée qui
permet de repérer avec précision la provenance d'éventuelles
fuites d’eau et de n'intervenir que localement
CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
Passages à faune SETS25/04/ 2010
47
Passages à faune SETS25/04/ 2010
48
3.4. RECOMMANDATIONS
Généralités
Passages à faune SETS25/04/ 2010
49
 Il est important de prendre en compte la distribution
des habitats et des espèces lors de la mise en place des
passages à faune.
 Cet élément permettra de déterminer à quel intervalle
les passages devront être construits. Cet élément est
d’autant plus important lorsque la construction d’une
route concerne une espèce protégée ou se situe dans
une zone d’intérêt écologique.
Milieu naturel environnant
Passages à faune SETS25/04/ 2010
50

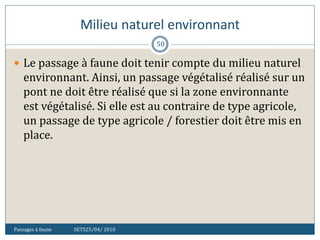

 Le passage à faune doit tenir compte du milieu naturel
environnant. Ainsi, un passage végétalisé réalisé sur un
pont ne doit être réalisé que si la zone environnante
est végétalisé. Si elle est au contraire de type agricole,
un passage de type agricole / forestier doit être mis en
place.
LA LARGEUR DU PASSAGE À FAUNE
Passages à faune SETS25/04/ 2010
51
 La largeur du passage à faune doit être adaptée en
fonction de la faune présente dans la zone impactée.
De plus, on remarque généralement que plus la largeur
du passage est importante, plus la fréquence de
passage des animaux est élevée. Il est donc important
de ne pas construire des ouvrages trop petits qui ne
seront que peu utilisés.
INONDATION DU PASSAGE
Passages à faune SETS25/04/ 2010
52

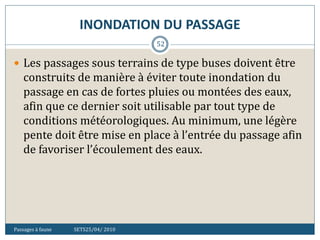

 Les passages sous terrains de type buses doivent être
construits de manière à éviter toute inondation du
passage en cas de fortes pluies ou montées des eaux,
afin que ce dernier soit utilisable par tout type de
conditions météorologiques. Au minimum, une légère
pente doit être mise en place à l’entrée du passage afin
de favoriser l’écoulement des eaux.
LE REVÊTEMENT CHOISI
Passages à faune SETS25/04/ 2010
53

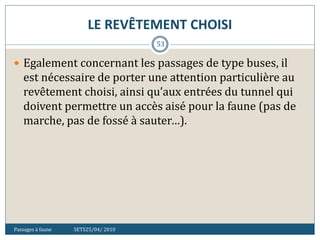

 Egalement concernant les passages de type buses, il
est nécessaire de porter une attention particulière au
revêtement choisi, ainsi qu’aux entrées du tunnel qui
doivent permettre un accès aisé pour la faune (pas de
marche, pas de fossé à sauter…).
Passages à faune SETS25/04/ 2010
54

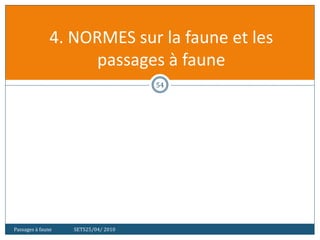

4. NORMES sur la faune et les
passages à faune
GUIDES TECHNIQUES :
Passages à faune SETS25/04/ 2010
55

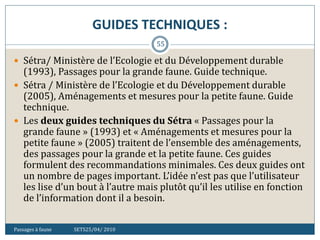

 Sétra/ Ministère de l’Ecologie et du Développement durable
(1993), Passages pour la grande faune. Guide technique.
 Sétra / Ministère de l’Ecologie et du Développement durable
(2005), Aménagements et mesures pour la petite faune. Guide
technique.
 Les deux guides techniques du Sétra « Passages pour la
grande faune » (1993) et « Aménagements et mesures pour la
petite faune » (2005) traitent de l’ensemble des aménagements,
des passages pour la grande et la petite faune. Ces guides
formulent des recommandations minimales. Ces deux guides ont
un nombre de pages important. L’idée n’est pas que l’utilisateur
les lise d’un bout à l’autre mais plutôt qu’il les utilise en fonction
de l’information dont il a besoin.
NOTES D’INFORMATIONS DU SÉTRA (DE 1990 À 2006):
Passages à faune SETS25/04/ 2010
56

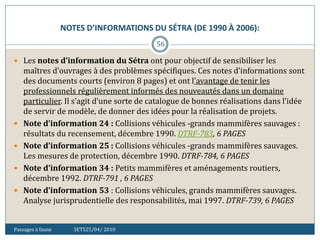

 Les notes d’information du Sétra ont pour objectif de sensibiliser les
maîtres d’ouvrages à des problèmes spécifiques. Ces notes d’informations sont
des documents courts (environ 8 pages) et ont l’avantage de tenir les
professionnels régulièrement informés des nouveautés dans un domaine
particulier. Il s’agit d’une sorte de catalogue de bonnes réalisations dans l’idée
de servir de modèle, de donner des idées pour la réalisation de projets.
 Note d’information 24 : Collisions véhicules -grands mammifères sauvages :
résultats du recensement, décembre 1990. DTRF-783, 6 PAGES
 Note d’information 25 : Collisions véhicules -grands mammifères sauvages.
Les mesures de protection, décembre 1990. DTRF-784, 6 PAGES
 Note d’information 34 : Petits mammifères et aménagements routiers,
décembre 1992. DTRF-791 , 6 PAGES
 Note d’information 53 : Collisions véhicules, grands mammifères sauvages.
Analyse jurisprudentielle des responsabilités, mai 1997. DTRF-739, 6 PAGES
NOTES D’INFORMATIONS DU SÉTRA (DE 1990 À 2006):
Passages à faune SETS25/04/ 2010
57

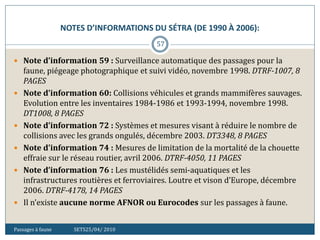

 Note d’information 59 : Surveillance automatique des passages pour la
faune, piégeage photographique et suivi vidéo, novembre 1998. DTRF-1007, 8
PAGES
 Note d’information 60: Collisions véhicules et grands mammifères sauvages.
Evolution entre les inventaires 1984-1986 et 1993-1994, novembre 1998.
DT1008, 8 PAGES
 Note d’information 72 : Systèmes et mesures visant à réduire le nombre de
collisions avec les grands ongulés, décembre 2003. DT3348, 8 PAGES
 Note d’information 74 : Mesures de limitation de la mortalité de la chouette
effraie sur le réseau routier, avril 2006. DTRF-4050, 11 PAGES
 Note d’information 76 : Les mustélidés semi-aquatiques et les
infrastructures routières et ferroviaires. Loutre et vison d’Europe, décembre
2006. DTRF-4178, 14 PAGES
 Il n’existe aucune norme AFNOR ou Eurocodes sur les passages à faune.
5. Gestion des ouvrages
Passages à faune SETS25/04/ 2010
58

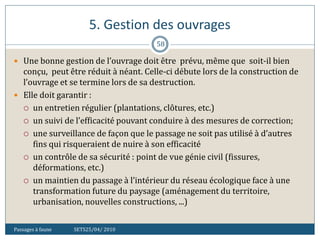

 Une bonne gestion de l’ouvrage doit être prévu, même que soit-il bien
conçu, peut être réduit à néant. Celle-ci débute lors de la construction de
l’ouvrage et se termine lors de sa destruction.
 Elle doit garantir :
 un entretien régulier (plantations, clôtures, etc.)
 un suivi de l’efficacité pouvant conduire à des mesures de correction;
 une surveillance de façon que le passage ne soit pas utilisé à d’autres
fins qui risqueraient de nuire à son efficacité
 un contrôle de sa sécurité : point de vue génie civil (fissures,
déformations, etc.)
 un maintien du passage à l’intérieur du réseau écologique face à une
transformation future du paysage (aménagement du territoire,
urbanisation, nouvelles constructions, ...)
6. CONCLUSION
Passages à faune SETS25/04/ 2010
59
 Pour des raisons de sécurité, des raisons scientifiques, écologiques et
même éthiques (conservation d’un patrimoine) que des mesures de
protection de la faune le long des axes routiers doivent être prises.
 Ces dernières années, les connaissances dans la fonctionnalité du
paysage ont grandement progressé et ont montré que si l’on souhaite
protéger la faune de notre pays sur le long terme, il faut raisonner non
pas ponctuellement, mais sur l’ensemble du réseau écologique.
 Pour un développement durable qui doit permettre d’harmoniser
l’évolution des sociétés humaines avec les objectifs de protection de
l’environnement sans cesse en interaction et en mutation.
 C’est à l’intérieur d’un raisonnement à grande échelle, allant du
biotope de valeur très localisé au réseau écologique national et même
international, que doivent venir s’insérer les mesures de protection
d’un projet de voie de circulation. Cela permettra leur intégration dans
ces mêmes réseaux, garantissant ainsi leur efficacité à long terme et un
rapport efficacité/coût.
EXEMPLES
PASSAGE À OURS AU
BANFF NATIONAL PARK,
DANS L'ALBERTA
60
Passages à faune SETS25/04/ 2010
EXEMPLES

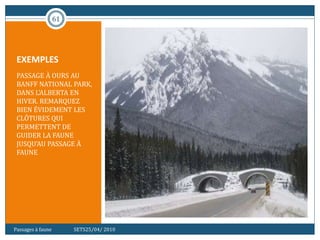

PASSAGE À OURS AU
BANFF NATIONAL PARK,
DANS L'ALBERTA EN
HIVER. REMARQUEZ
BIEN ÉVIDEMENT LES
CLÔTURES QUI
PERMETTENT DE
GUIDER LA FAUNE
JUSQU'AU PASSAGE À
FAUNE
61
Passages à faune SETS25/04/ 2010
EXEMPLES
PASSAGE À FAUNE
62
Passages à faune SETS25/04/ 2010
EXEMPLES
UN PASSAGE GRANDE
FAUNE EN ARGONNE
63
Passages à faune SETS25/04/ 2010
EXEMPLES
Passage supérieur,
du parc national
Banff enjambe un
tronçon de la
Transcanadienne
64
Passages à faune SETS25/04/ 2010
Références
Passages à faune SETS25/04/ 2010
65

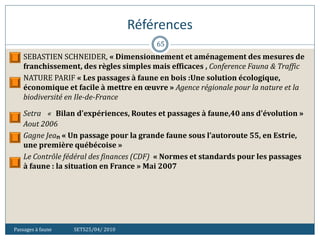

 SEBASTIEN SCHNEIDER, « Dimensionnement et aménagement des mesures de
franchissement, des règles simples mais efficaces , Conference Fauna & Traffic
 NATURE PARIF « Les passages à faune en bois :Une solution écologique,
économique et facile à mettre en œuvre » Agence régionale pour la nature et la
biodiversité en Ile-de-France
 Setra « Bilan d'expériences, Routes et passages à faune,40 ans d'évolution »
Aout 2006
 Gagne Jean « Un passage pour la grande faune sous l’autoroute 55, en Estrie,
une première québécoise »
 Le Contrôle fédéral des finances (CDF) « Normes et standards pour les passages
à faune : la situation en France » Mai 2007

Contenu connexe

Tendances

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finale
Haffoudi abdelhaq

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chaussée
adel213

Les enrobés bitumineux (matériau)
Les enrobés bitumineux (matériau)Les enrobés bitumineux (matériau)
Les enrobés bitumineux (matériau)
Charles-Axel Dein

Projet routier
Projet routier Projet routier
Projet routier
oumaima dkadek

Voirie
VoirieVoirie
Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités
Adel Nehaoua

Terrassement.fin
Terrassement.fin Terrassement.fin
Terrassement.fin
seif chaib

Les terrassements
Les terrassementsLes terrassements
Les terrassements
Adel Nehaoua

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic
Adel Nehaoua

Calcul de terrassements foisonnement - cubatures
Calcul de terrassements   foisonnement - cubaturesCalcul de terrassements   foisonnement - cubatures
Calcul de terrassements foisonnement - cubatures
AlexandraPetavridou1

Catalogue de dimensionnement des chaussees neuves (fascicule3)
Catalogue de dimensionnement des chaussees neuves (fascicule3)Catalogue de dimensionnement des chaussees neuves (fascicule3)
Catalogue de dimensionnement des chaussees neuves (fascicule3)
Adel Nehaoua

Voirie.pptx
Voirie.pptxVoirie.pptx
Voirie.pptx
Chai71

Matériaux de construction.pptx
Matériaux de construction.pptxMatériaux de construction.pptx
Matériaux de construction.pptx
MouadEl15

Projet routier
Projet routierProjet routier
Projet routier
oumaima dkadek

Construction des routes [Enregistrement automatique]1.pptx
Construction des routes [Enregistrement automatique]1.pptxConstruction des routes [Enregistrement automatique]1.pptx
Construction des routes [Enregistrement automatique]1.pptx
MeryAme3

Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1xTerrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Hani sami joga

Généralités
GénéralitésGénéralités
Généralités
Adel Nehaoua


Tendances (20)

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finale

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chaussée

Les enrobés bitumineux (matériau)
Les enrobés bitumineux (matériau)Les enrobés bitumineux (matériau)
Les enrobés bitumineux (matériau)

Projet routier
Projet routier Projet routier
Projet routier

Voirie
VoirieVoirie
Voirie

La route
La routeLa route
La route

Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités

Terrassement.fin
Terrassement.fin Terrassement.fin
Terrassement.fin

Les granulats11
Les granulats11Les granulats11
Les granulats11

Les terrassements
Les terrassementsLes terrassements
Les terrassements

cours-mecanique-sols-1
cours-mecanique-sols-1cours-mecanique-sols-1
cours-mecanique-sols-1

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic

Calcul de terrassements foisonnement - cubatures
Calcul de terrassements   foisonnement - cubaturesCalcul de terrassements   foisonnement - cubatures
Calcul de terrassements foisonnement - cubatures

Catalogue de dimensionnement des chaussees neuves (fascicule3)
Catalogue de dimensionnement des chaussees neuves (fascicule3)Catalogue de dimensionnement des chaussees neuves (fascicule3)
Catalogue de dimensionnement des chaussees neuves (fascicule3)

Voirie.pptx
Voirie.pptxVoirie.pptx
Voirie.pptx

Matériaux de construction.pptx
Matériaux de construction.pptxMatériaux de construction.pptx
Matériaux de construction.pptx

Projet routier
Projet routierProjet routier
Projet routier

Construction des routes [Enregistrement automatique]1.pptx
Construction des routes [Enregistrement automatique]1.pptxConstruction des routes [Enregistrement automatique]1.pptx
Construction des routes [Enregistrement automatique]1.pptx

Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1xTerrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x

Généralités
GénéralitésGénéralités
Généralités


En vedette

RPOA sets (Formation)
RPOA sets (Formation)RPOA sets (Formation)
RPOA sets (Formation)
Adel Nehaoua

B40 - manuel de projeteurs
B40 - manuel de projeteursB40 - manuel de projeteurs
B40 - manuel de projeteurs
Adel Nehaoua

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie
Adel Nehaoua

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie
Adel Nehaoua

Maitrise des études de renforcement des chaussées
Maitrise des études de renforcement des chaussées Maitrise des études de renforcement des chaussées
Maitrise des études de renforcement des chaussées
Adel Nehaoua

Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assiseChemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Adel Nehaoua

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier
Adel Nehaoua

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre
Adel Nehaoua

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement
Adel Nehaoua

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes
Adel Nehaoua

PARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ARTPARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ART
Adel Nehaoua

Tutoriel utiliser bit.ly
Tutoriel   utiliser bit.lyTutoriel   utiliser bit.ly
Tutoriel utiliser bit.ly
Pays Médoc

Tutoriel diffuser les flux rss de sites amis sur son site
Tutoriel   diffuser les flux rss de sites amis sur son siteTutoriel   diffuser les flux rss de sites amis sur son site
Tutoriel diffuser les flux rss de sites amis sur son site
Pays Médoc

Covadis terra prg_cdfva2013
Covadis terra prg_cdfva2013Covadis terra prg_cdfva2013
Covadis terra prg_cdfva2013
jln94

Covadis vrd prg_cdfva2013
Covadis vrd prg_cdfva2013Covadis vrd prg_cdfva2013
Covadis vrd prg_cdfva2013
jln94

B11 - définition des niveaux de sevice
B11 - définition des niveaux de seviceB11 - définition des niveaux de sevice
B11 - définition des niveaux de sevice
Adel Nehaoua

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service
Adel Nehaoua

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen
Adel Nehaoua

Partie 1 - Assainissement sur AutoCad 2007 et 2004
Partie 1  -  Assainissement sur AutoCad 2007 et 2004Partie 1  -  Assainissement sur AutoCad 2007 et 2004
Partie 1 - Assainissement sur AutoCad 2007 et 2004
Ahmed EL ATARI

Partie 2 - Assainissement sur AutoCad 2007 et 2004
Partie 2  -  Assainissement sur AutoCad 2007 et 2004Partie 2  -  Assainissement sur AutoCad 2007 et 2004
Partie 2 - Assainissement sur AutoCad 2007 et 2004
Ahmed EL ATARI


En vedette (20)

RPOA sets (Formation)
RPOA sets (Formation)RPOA sets (Formation)
RPOA sets (Formation)

B40 - manuel de projeteurs
B40 - manuel de projeteursB40 - manuel de projeteurs
B40 - manuel de projeteurs

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie

Maitrise des études de renforcement des chaussées
Maitrise des études de renforcement des chaussées Maitrise des études de renforcement des chaussées
Maitrise des études de renforcement des chaussées

Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assiseChemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assise

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes

PARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ARTPARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ART

Tutoriel utiliser bit.ly
Tutoriel   utiliser bit.lyTutoriel   utiliser bit.ly
Tutoriel utiliser bit.ly

Tutoriel diffuser les flux rss de sites amis sur son site
Tutoriel   diffuser les flux rss de sites amis sur son siteTutoriel   diffuser les flux rss de sites amis sur son site
Tutoriel diffuser les flux rss de sites amis sur son site

Covadis terra prg_cdfva2013
Covadis terra prg_cdfva2013Covadis terra prg_cdfva2013
Covadis terra prg_cdfva2013

Covadis vrd prg_cdfva2013
Covadis vrd prg_cdfva2013Covadis vrd prg_cdfva2013
Covadis vrd prg_cdfva2013

B11 - définition des niveaux de sevice
B11 - définition des niveaux de seviceB11 - définition des niveaux de sevice
B11 - définition des niveaux de sevice

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen

Partie 1 - Assainissement sur AutoCad 2007 et 2004
Partie 1  -  Assainissement sur AutoCad 2007 et 2004Partie 1  -  Assainissement sur AutoCad 2007 et 2004
Partie 1 - Assainissement sur AutoCad 2007 et 2004

Partie 2 - Assainissement sur AutoCad 2007 et 2004
Partie 2  -  Assainissement sur AutoCad 2007 et 2004Partie 2  -  Assainissement sur AutoCad 2007 et 2004
Partie 2 - Assainissement sur AutoCad 2007 et 2004


Similaire à Passages à faune

Suivi Transparence Amphibiens - 2016 - SEPANT
Suivi Transparence Amphibiens - 2016 - SEPANT Suivi Transparence Amphibiens - 2016 - SEPANT
Suivi Transparence Amphibiens - 2016 - SEPANT
LISEA

Forum Institut EDS - ACFAS 2013
Forum Institut EDS - ACFAS 2013Forum Institut EDS - ACFAS 2013
Forum Institut EDS - ACFAS 2013
Université Laval

Ji 2015 atelier bocage 1 pj 1
Ji 2015 atelier bocage 1 pj 1Ji 2015 atelier bocage 1 pj 1
Ji 2015 atelier bocage 1 pj 1
SMBS contact

Suivi Transparence Amphibiens - 2016 - CEN Aquitaine
Suivi Transparence Amphibiens - 2016 - CEN Aquitaine Suivi Transparence Amphibiens - 2016 - CEN Aquitaine
Suivi Transparence Amphibiens - 2016 - CEN Aquitaine
LISEA

Les lignes aériennes dans une forêt inondable protégée
Les lignes aériennes dans une forêt inondable protégéeLes lignes aériennes dans une forêt inondable protégée
Les lignes aériennes dans une forêt inondable protégée
RTE

Livret protection zh bocage 2014
Livret protection zh bocage 2014Livret protection zh bocage 2014
Livret protection zh bocage 2014
SMBS contact

Suivi Avifaune de plaine - 2015 - PCN
Suivi Avifaune de plaine  - 2015 - PCNSuivi Avifaune de plaine  - 2015 - PCN
Suivi Avifaune de plaine - 2015 - PCN
LISEA

Suivi du jumelage des infrastructures - 2014 - OGE
Suivi du jumelage des infrastructures - 2014 - OGE Suivi du jumelage des infrastructures - 2014 - OGE
Suivi du jumelage des infrastructures - 2014 - OGE
LISEA

Plan conceptuel : Champ des Possibles
Plan conceptuel : Champ des PossiblesPlan conceptuel : Champ des Possibles
Plan conceptuel : Champ des Possibles
markeambard

AIGx La biodiversité dans tous ses états - Jean-Louis Doucet
AIGx La biodiversité dans tous ses états - Jean-Louis DoucetAIGx La biodiversité dans tous ses états - Jean-Louis Doucet
AIGx La biodiversité dans tous ses états - Jean-Louis Doucet
Damien Vincke

Charte entretien des cours d'eau - Hautes-Pyrénées
Charte entretien des cours d'eau - Hautes-PyrénéesCharte entretien des cours d'eau - Hautes-Pyrénées
Charte entretien des cours d'eau - Hautes-Pyrénées
Philippe Villette

Questions émergentes liées au changement climatique au regard de la deuxièm...
Questions émergentes liées au  changement climatique au regard de  la deuxièm...Questions émergentes liées au  changement climatique au regard de  la deuxièm...
Questions émergentes liées au changement climatique au regard de la deuxièm...
CIFOR-ICRAF

Nature en ville - rues vegetales
Nature en ville - rues vegetalesNature en ville - rues vegetales
Nature en ville - rues vegetales
Ianis Balat-Restivo

La trame verte et bleue
La trame verte et bleueLa trame verte et bleue
La trame verte et bleue
Seine en Partage

Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeurLe fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
L'Institut Paris Region

Présentation des thématiques du grenelle 2015
Présentation des thématiques du grenelle 2015Présentation des thématiques du grenelle 2015
Présentation des thématiques du grenelle 2015
webmaster_perpignan

Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...
Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...
Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...
Département Loire-Atlantique

Avant propos
Avant proposAvant propos
Avant propos
reefreef

Suivi Avifaune de plaine- 2016 - PCN
Suivi Avifaune de plaine- 2016 - PCN Suivi Avifaune de plaine- 2016 - PCN
Suivi Avifaune de plaine- 2016 - PCN
LISEA


Similaire à Passages à faune (20)

Suivi Transparence Amphibiens - 2016 - SEPANT
Suivi Transparence Amphibiens - 2016 - SEPANT Suivi Transparence Amphibiens - 2016 - SEPANT
Suivi Transparence Amphibiens - 2016 - SEPANT

Forum Institut EDS - ACFAS 2013
Forum Institut EDS - ACFAS 2013Forum Institut EDS - ACFAS 2013
Forum Institut EDS - ACFAS 2013

Ji 2015 atelier bocage 1 pj 1
Ji 2015 atelier bocage 1 pj 1Ji 2015 atelier bocage 1 pj 1
Ji 2015 atelier bocage 1 pj 1

Suivi Transparence Amphibiens - 2016 - CEN Aquitaine
Suivi Transparence Amphibiens - 2016 - CEN Aquitaine Suivi Transparence Amphibiens - 2016 - CEN Aquitaine
Suivi Transparence Amphibiens - 2016 - CEN Aquitaine

Les lignes aériennes dans une forêt inondable protégée
Les lignes aériennes dans une forêt inondable protégéeLes lignes aériennes dans une forêt inondable protégée
Les lignes aériennes dans une forêt inondable protégée

Livret protection zh bocage 2014
Livret protection zh bocage 2014Livret protection zh bocage 2014
Livret protection zh bocage 2014

Suivi Avifaune de plaine - 2015 - PCN
Suivi Avifaune de plaine  - 2015 - PCNSuivi Avifaune de plaine  - 2015 - PCN
Suivi Avifaune de plaine - 2015 - PCN

Suivi du jumelage des infrastructures - 2014 - OGE
Suivi du jumelage des infrastructures - 2014 - OGE Suivi du jumelage des infrastructures - 2014 - OGE
Suivi du jumelage des infrastructures - 2014 - OGE

Plan conceptuel : Champ des Possibles
Plan conceptuel : Champ des PossiblesPlan conceptuel : Champ des Possibles
Plan conceptuel : Champ des Possibles

AIGx La biodiversité dans tous ses états - Jean-Louis Doucet
AIGx La biodiversité dans tous ses états - Jean-Louis DoucetAIGx La biodiversité dans tous ses états - Jean-Louis Doucet
AIGx La biodiversité dans tous ses états - Jean-Louis Doucet

Charte entretien des cours d'eau - Hautes-Pyrénées
Charte entretien des cours d'eau - Hautes-PyrénéesCharte entretien des cours d'eau - Hautes-Pyrénées
Charte entretien des cours d'eau - Hautes-Pyrénées

Questions émergentes liées au changement climatique au regard de la deuxièm...
Questions émergentes liées au  changement climatique au regard de  la deuxièm...Questions émergentes liées au  changement climatique au regard de  la deuxièm...
Questions émergentes liées au changement climatique au regard de la deuxièm...

Nature en ville - rues vegetales
Nature en ville - rues vegetalesNature en ville - rues vegetales
Nature en ville - rues vegetales

La trame verte et bleue
La trame verte et bleueLa trame verte et bleue
La trame verte et bleue

Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeurLe fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur

Présentation des thématiques du grenelle 2015
Présentation des thématiques du grenelle 2015Présentation des thématiques du grenelle 2015
Présentation des thématiques du grenelle 2015

Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...
Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...
Moi aussi j’agis pour l’environnement, la réduction des déchets et la biodive...

Avant propos
Avant proposAvant propos
Avant propos

Suivi Avifaune de plaine- 2016 - PCN
Suivi Avifaune de plaine- 2016 - PCN Suivi Avifaune de plaine- 2016 - PCN
Suivi Avifaune de plaine- 2016 - PCN

Conflits d'usage pnr
Conflits d'usage pnrConflits d'usage pnr
Conflits d'usage pnr


Plus de Adel Nehaoua

B40 niveau de service et normes
B40 niveau de service et normesB40 niveau de service et normes
B40 niveau de service et normes
Adel Nehaoua

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]
Adel Nehaoua

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité
Adel Nehaoua

Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6
Adel Nehaoua

Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)
Adel Nehaoua

Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)
Adel Nehaoua

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes
Adel Nehaoua

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres
Adel Nehaoua


Plus de Adel Nehaoua (9)

B40 niveau de service et normes
B40 niveau de service et normesB40 niveau de service et normes
B40 niveau de service et normes

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]

Enrobé modifié
Enrobé modifiéEnrobé modifié
Enrobé modifié

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité

Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6

Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)

Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)Catalogue de dimensionnement des chaussees neuves (fascicule2)
Catalogue de dimensionnement des chaussees neuves (fascicule2)

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres


Dernier

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu


Dernier (8)

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf


Passages à faune

  • 1. P A R : N E H A O U A A D E L D I R E C T E U R D E S R E S S O U R C E S D ’ I N G E N I E R I E Passages à faune Société des Etudes Techniques Sétif 25 Avril 2010
  • 2. SOMMAIRE Passages à faune SETS25/04/ 2010 2 3.2. Les différents types de passages à faune 3.3 Choix d’un type de passage et ses dimensions 3.4. Recommandations
  • 3. Passages à faune SETS25/04/ 2010 3 Introduction
  • 4. Introduction Passages à faune SETS25/04/ 2010 4  Le principale conflit entre la route et la faune vient du fait que le déplacement des uns(les usagers de la routes) entrave le déplacement des autres (les animaux) et réciproquement.  Bien que la circulation routière soit menacée par les collisions animales – véhicules, Les routes représentent une menace conséquente pour de nombreuses espèces animales et peuvent également avoir un impact en agissant comme une barrière totale ou partielle pour certaines espèces ou encore en coupant les corridors écologiques.
  • 5. Introduction Passages à faune SETS25/04/ 2010 5  L’impact d’une voie de circulation s’étend bien au-delà de son emprise de part la transformation du paysage qu’elle occasionne. Il importe donc d’avoir cette vision globale où viennent se superposer deux réseaux en interaction et en mutation : le réseau de transport et le réseau écologique. Le plan de mesures aura alors pour objectifs d’assurer les fonctions de l’un et de l’autre et d’intégrer les mesures dans un concept de développement durable, garantissant ainsi leur efficacité à long terme et un rapport efficacité/coût élevé.  Des solutions ont été mises en place comme les passages à faune. Ces passages ont pour objectif de rétablir les connectivités écologiques. Ceci permet notamment le maintien des processus écologiques et du fonctionnement en métapopulation, le rétablissement des accès aux ressources, le rétablissement de la dispersion et de la migration et enfin la réduction des collisions.
  • 6. Introduction Passages à faune SETS25/04/ 2010 6  Beaucoup a été fait ces dernières années pour faciliter la circulation des hommes et des marchandises en Algerie.  Le réseau routier est aujourd'hui assez dense. Il est en effet passé de 60 km d'autoroutes en 1995 à 1 700 km en 2010 auxquels s'ajoutent 20 000 km de routes nationales.  Toutefois cet effort d'équipement s'accompagne d'une fragmentation de l'habitat qui est considérée comme la principale cause de l'érosion de la biodiversité dans les pays industrialisés.
  • 7. Introduction Passages à faune SETS25/04/ 2010 7  Cette fragmentation de l'habitat est un phénomène complexe qui se traduit par une cascade d'effets en chaîne sur les habitats et les populations locales :  perte de biodiversité, déficit démographique, risque d'extinction d'espèces,…  perte ou modification des habitats utilisables (effet de substitution des milieux) : les surfaces compartimentées résiduelles deviennent trop petites et ne correspondent plus aux besoins élémentaires de la faune (nourriture, tranquillité) ;  morcellement des habitats en mosaïque : Le nombre de taches d'habitat augmente (morcellement accru) et les populations sont subdivisées ;  Routes et passages à faune – 40 ans d'évolution
  • 8. Introduction Passages à faune SETS25/04/ 2010 8  allongement des lisières : le développement des voies de communication modifie les rapports entre la zone centrale d'habitat qui rétrécit et la zone périphérique (lisière) qui s'allonge. Cet allongement des lisières se traduit généralement par une augmentation de la biodiversité (à court terme) mais favorise les espèces généralistes à forte capacité de reproduction aux dépens des espèces spécialistes des milieux d'intérieurs dont les effectifs régressent et qui sont de plus en plus menacées ;  augmentation des distances entre les habitats résiduels : les infrastructures sectionnent les éléments du paysage qui facilitent la dispersion, à savoir les corridors écologiques (forestiers, fluviaux, réseaux de haies, etc.). Les échanges entre les fragments résiduels d'habitats éloignés ne fonctionnent plus, les populations deviennent isolées. Les communications biologiques dans les habitats morcelés et cloisonnés par les voies de transport sont mises en danger et les flux biologiques deviennent aléatoires.  Routes et passages à faune – 40 ans d'évolution
  • 9. Introduction Aire minimale du lièvre 9 Passages à faune SETS25/04/ 2010
  • 10. Introduction Modification des déplacements saisonniers de la grande faune sauvage en forêt de Chateauvillain depuis la pose des clôtures le long de l'autoroute A5 10 Passages à faune SETS25/04/ 2010
  • 11. Introduction Passages à faune SETS25/04/ 2010 11  Les habitats ainsi isolés par des barrières routières sont dits "insularisés" et ces îlots de vie continentaux deviennent plus ou moins déconnectés des régions voisines et peuvent être étudiés selon les mêmes théories que l'insularité maritime.  Routes et passages à faune – 40 ans d'évolution
  • 12. Introduction Passages à faune SETS25/04/ 2010 12  La théorie des îles permet de dégager quelques principes :  à surface totale équivalente, un habitat de grande surface et d'un seul tenant assure une meilleure conservation de la biodiversité que deux ou quatre habitats séparés,  de la même façon, deux habitats rapprochés valent mieux que deux habitats éloignés,  enfin, lorsque plusieurs taches d'habitats sont voisines, leurs connections par des corridors assurent une meilleure conservation que lorsqu'ils sont totalement séparés.  Les taches importantes favorisent les espèces à grand domaine vital et les espèces inféodées aux milieux d'intérieurs.  Il est donc important de conserver de grandes unités d'habitats.  Routes et passages à faune – 40 ans d'évolution
  • 13. Passages à faune SETS25/04/ 2010 13 2. Plan de mesures
  • 14. Plan de mesures Passages à faune SETS25/04/ 2010 14  Le dimensionnement et l’aménagement des mesures de franchissement ne passent pas uniquement par le choix d’une largeur et la plantation de quelques buissons sur un passage. Ils s’intègrent plus largement dans un plan de mesures qui vise une compensation ou une diminution des impacts engendrés par une voie de circulation projetée ou existante et fixe les objectifs à atteindre pour le réseau et les milieux faunistiques futurs.  L’élaboration d’un plan de mesures passe par l’étude de la superposition des réseaux de la faune et du réseau de voies de circulation, sans et avec le tracé de la future route (choisie ici comme exemple, bien que le problème soit semblable pour une voie de chemin de fer, un canal de navigation, ou toutes autres structures linaires de transport). Celle-ci créera immanquablement une modification du paysage et donc un impact sur la faune qui doit, selon la loi sur la protection de l’environnement, être compensé.
  • 15. Plan de mesures Passages à faune SETS25/04/ 2010 15  C’est à ce niveau que la réflexion est trop souvent axée : localement en ce point, il y a un impact, par exemple une coupure d’un corridor à faune, je dois donc en ce point le compenser par une mesure de franchissement et ainsi de suite en continuant son analyse le long du tracé. Pour finir, le choix se portera sur la variante de tracé comprenant le moins de points noirs.  La réflexion devrait se faire avec une vision plus globale :  j’ai deux réseaux,  le réseau de transport auquel vient se greffer mon projet qui doit remplir certaines fonctions (transport, sécurité, rapidité, économie etc.)  et un réseau biologique qui doit remplir aussi certaines fonctions pour la faune et la flore (échange, reproduction, nourriture, migration etc.).  Comment maintenir les fonctions du second tout en assurant celles du premier ?  Et quel réseau écologique souhaitons-nous avoir dans le futur ?
  • 16. Plan de mesures Passages à faune SETS25/04/ 2010 16  Ce raisonnement peut conduire à compenser, non pas en lieu et place d’un impact déterminé, mais en un point différent où l’effet "écologique" sera peut-être plus important avec un investissement identique, voire moindre.  Si l’on reprend l’exemple précédent, cela reviendrait à dire que la coupure d’un corridor à faune pourrait être compensée ailleurs, où se trouvent des possibilités de franchissement, par exemple imposées par la topographie (pont, tunnel, ...), et des possibilités d’aménagement d’un corridor moins coûteuses que la construction d’un passage spécifique.  Une telle réflexion amenée assez tôt dans ’élaboration d’un projet permet même d’agir sur le tracé.
  • 17. Plan de mesures Passages à faune SETS25/04/ 2010 17  Tout cela conduit à la notion de perméabilité globale d’une voie de circulation qu’il faut prendre en compte dans la problématique des échanges faunistiques de part et d’autre de celle-ci.  En effet, une route ou une voie de chemin de fer, même clôturées, sont rarement imperméables à la faune en raison des ouvrages nécessités par la topographie (viaducs, ponts, tunnels), l’écoulement des eaux de surface et les activités humaines.  Un bon nombre d’entre eux peuvent généralement, moyennant quelques aménagements, être utilisés par la faune.-
  • 18. Plan de mesures Passages à faune SETS25/04/ 2010 18  Lors de l’élaboration du plan de mesures, il convient donc  de déterminer lesquels de ces points de passages sont potentiellement utilisables par la faune  et d’analyser dans quelle mesure ils peuvent remplir la fonction d’échange et d’interconnexion des réseaux écologiques.  C’est à ce niveau que la nécessité ou pas de créer des passages spécifiques est à déterminer en fonction des coûts qu’ils engendrent.  Il est évident qu’un passage à faune placé sur l’ancien cheminement des animaux sera plus rapidement utilisé par ceux- ci, néanmoins,  il ne faut pas sous-estimer la capacité exploratoire de nombreuses espèces qui finiront par trouver un passage plus éloigné si le besoin s’en fait sentir et pour autant qu’une structure végétale favorable à leur déplacement (corridor) les y conduise.
  • 19. Passages à faune SETS25/04/ 2010 19 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT
  • 20. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 20  L’aménagement des mesures de franchissement revêt une très grande importance pour leur efficacité. Trois zones d’aménagements sont à différencier :  A. Surface sur le passage lui-même  B. Abords directs du passage  C. Corridors de liaison vers les zones réservoirs
  • 21. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 21  Si les zones A et B sont la plupart du temps considérées lors de l’élaboration de la mesure, la zone C l’est beaucoup moins.  Il est vrai qu’elle peut se prolonger loin de l’emprise de la voie de circulation et que sa revitalisation peut avoir un coût élevé.  Pour la zone C, ils sont difficiles à décrire tant les cas peuvent être variables. Il convient donc à l’écologue chargé du projet de les définir au mieux en fonction des milieux et de la faune concernée.
  • 22. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 22  Pour les zones A et B,  l’aménagement aura tout intérêt à être conçu de façon à être favorable à un maximum d’espèces.  En effet, bien souvent les passages sont projetés à la base pour un type de faune bien défini. Mais dans l'idée de la défragmentation et de la biodiversité, il est important qu’ils puissent être empruntés par d’autres animaux.  Une hétérogénéité des substrats et des plantations mis en place permet d'atteindre cet objectif, sans pour autant diminuer l’efficacité du passage vis-à-vis du type de faune prioritairement concerné. Cette hétérogénéité peut idéalement se représenter comme la structure dite de lisière.
  • 23. 23 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT 2 Aménagements sur le passage à faune Passages à faune SETS25/04/ 2010
  • 24. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 24  La phase arborescente n’est pas reproduite sur le passage, pour des raisons constructives bien évidentes (épaisseur terre nécessaire = charges ; problèmes de racines ; etc.) qui rendraient l’ouvrage beaucoup trop coûteux sans pour autant le rendre beaucoup plus efficace. En effet, la plupart des espèces forestières acceptent de se déplacer en dehors de leur milieu, pour autant que les distances soient relativement courtes et qu’elles soient, dans la mesure du possible, partiellement à couvert.
  • 25. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 25  on note la présence d’écrans (balustrades en bois par exemple) sur les bords du passage. Ils limitent les nuisances directes de la route (influence du mouvement des phares surtout) en offrant un couvert pour la faune. Les observations récentes montrent qu’une faible hauteur de 1.5 m, voire 2 m pour les cerfs est suffisante pour tous les types d’ongulés qui se sentent en sécurité lorsque le couvert cache la moitié inférieure de leur corps. Cette faible hauteur permet également de diminuer l’effet tunnel du passage. Ils sont aussi utiles pour la sécurité : promeneur égaré, jet de pierre sur les véhicules, etc. Leur efficacité est encore améliorée avec la présence attenante de buissons (hauteur idéale de 3 à 4 m).
  • 26. 26 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Ces écrans se prolongent de part et d’autre du passage par les clôtures indispensables à la sécurité des usagers de la route et pour guider les animaux vers le passage Passages à faune SETS25/04/ 2010
  • 27. 3. AMÉNAGEMENT DES MESURES DE FRANCHISSEMENT Passages à faune SETS25/04/ 2010 27  Les passages sont en général construits pour rétablir des déplacements de types transversaux à la voie de circulation au sens régional du terme. Néanmoins, dans certains cas, la nouvelle voie de circulation peut induire des déplacements longitudinaux, de part ses dépendances (talus) qui peuvent devenir des biotopes riches en espèces. Donc, toujours dans l’optique de les rendre utilisables par un maximum de faune (biodiversité), une interconnexion continue de ces milieux au travers du passage est recommandable.  Dans le cas des passages inférieurs, la problématique des aménagements est identique pour ses abords et les corridors de liaison (zone B et C). Par contre, vu le manque d’apport d’eau et de lumière, l’intérieur est difficilement aménageable. Il est malgré tout possible de varier les substrats (pierriers, bois mort, ...) pour les rendre plus attractifs. Un cours d’eau ou des astuces techniques permettant un apport de lumière (puits de lumière) sont également très favorables.
  • 28. Passages à faune SETS25/04/ 2010 28 3.2. LES DIFFÉRENTS TYPES DE PASSAGES À FAUNE
  • 29. 29 1. LES PASSAGES SIMPLES Consistent principalement en des buses ou dalots permettant le passage de petite et moyenne faune (Hérisson, Lapin, Renard,…). Ce type de passages à très faible investissement est très efficace pour toute une gamme d’animaux fouisseurs ou utilisant des gîtes souterrains qui recherchent et visitent spontanément ce type de tuyau. Ils sont placés dans un remblai et peuvent être en ciment ou en polyéthylène. Un diamètre optimal de 40 cm permet de supprimer l’entretien, les animaux se chargeant d’évacuer les débris pouvant obstruer les conduits[ Passages à faune SETS25/04/ 2010
  • 30. 30 Les passages spécialisés, à batraciens et à petite faune À amphibiens notamment, sont de deux types. Le système de caniveaux : il oblige les espèces à emprunter les passages, mais n’est pas accessibles à toutes les espèces et est unidirectionnel. Le système de conduits associés à une canalisation : il est utilisable facilement par toute la petite faune dans les deux sens mais ne guide pas les espèces. Passages à faune SETS25/04/ 2010 passage pour les castors Passages pour amphibiens
  • 31. 31 3 .LES PASSAGES MIXTES •Ce sont pour la plupart des buses ou dalots de diamètre compris entre 2 et 6 m, des petits ouvrages en béton multifonctionnels pour chemins piétonniers ou agricoles et des coulisses hydrauliques. •Une vue directe sur la végétation de part et d’autre du passage et une partie en sol naturel sont nécessaires pour qu’ils soient empruntés par la faune. •L’utilisation fréquente du passage par des piétons et véhicules est défavorable. •Par contre, la présence d’un cours d’eau n’occupant qu’une partie du profil est un élément favorable. •L’indice du profil d’espace libre (largeur x hauteur / longueur) doit être supérieur à 1.5 pour garantir une efficacité optimale pour la grande faune (chevreuil, sangliers, chamois). Passages à faune SETS25/04/ 2010 chemin piétonnier et canal banquette en gradin
  • 32. 32 3 .LES PASSAGES MIXTES Combinent à la fois un écoulement fluvial et une zone de passage pour la faune terrestre. La encore, trois types existent. En cas de petits écoulements (permanents ou non), un passage submersible est construit à côté pour le passage de la faune. En cas d’écoulements permanents, un passage est également construit à côté en prenant toutefois en compte un débit décennal pour la construction ou en construisant un passage séparé pour l’écoulement fluvial et le passage à faune. Passages à faune SETS25/04/ 2010 Chemin gravillonné Chemin secondaire asphalté avec banquette recouverte d’herbe
  • 33. 33 4. LES PASSAGES AGRICOLES OU FORESTIERS •Sont de largeurs variables en fonction de la faune concernée (petite ou grande faune). •Ils sont constitués d’un chemin non revêtu et de bandes végétalisées Passages à faune SETS25/04/ 2010 Autoroute A36 (Haut Rhin), passage mixte avec restitution d'une voie forestière accessible aux piétons et vélos
  • 34. 34 5. LES PASSAGES INFÉRIEURS À GRANDE FAUNE Sont réalisés pour le passage des ongulés sauvages ou lorsqu’une route représente un effet de barrière pour un important corridor écologique. Les passages sont soit mis en place en dessous de la voie de communication (passage creusé ou lorsque la voie de communication passe sur un pont) soit au dessus de la route via un pont végétalisé. Ces types de passages sont efficaces pour toute la grande faune, sauf pour les espèces aimant la lumière, pour autant que l’espace libre permette un bon éclairage à l’intérieur et une vue directe sur la végétation de chaque côté. L’indice du profil d’espace libre doit être supérieur à 1.5 Passages à faune SETS25/04/ 2010 Suivant les espèces considérées, les hauteurs minimales suivantes sont à appliquer : • Cerf : 4 m • Chevreuil et chamois : 3.5 m • Sanglier : 2.5 m les dimensions minimales recommandées en mètres sont :
  • 35. 35 Ongulé ongulés, ensemble des mammifères à sabots Ce groupe se divise en quatre ordres. Les ongulés à nombre impair de doigts incluent le cheval, l'âne, le rhinocéros et le tapir. Parmi les ongulés à nombre pair de doigts figurent les porcins et les ruminants, comme l'hippopotame, le chameau, la girafe, les antilopes, les cervidés, les bovins, les ovidés et les chèvres. Les autres ordres comprennent l'éléphant et le daman, proche du lapin, ces deux derniers ayant des tailles extrêmes parmi les ongulés. La plupart des ongulés sont herbivores. Les espèces d'ongulés sont originaires de tous les continents, à l'exception de l'Australie. Passages à faune SETS25/04/ 2010
  • 36. 36 Cerf chevreuil, nom usuel du plus petit mammifère de la famille du cerf d'Eurasie. chamois, mammifère ongulé proche de la chèvre et vivant dans les Alpes et les hautes montagnes du centre et du sud de l'Europe sanglier, nom générique de plusieurs espèces de porcs sauvages. Passages à faune SETS25/04/ 2010
  • 37. 37 6. LES VIADUCS OU LES FAUX TUNNELS Sont des ouvrages de grandes dimensions qui ne sont généralement pas faites uniquement pour la faune. Ils permettent de provoquer une dégradation moins importante du milieu naturel mais ont un coût nettement plus élevé. Un viaduc, même de faible hauteur, est utilisé par la majorité des animaux, exception faite de quelques espèces recherchant la lumière, telles que les reptiles et certains insectes qui peuvent être arrêtés par une zone d’ombre ou une zone sans végétation trop large. Le dépôt de matériaux ou de matériel agricole sous le viaduc est à proscrire Passages à faune SETS25/04/ 2010 Autoroute A16 (Sanef), utilisation de conduits préfabriqués (Nord-Pasde- Calais) Autoroute A75 (Languedoc – Roussillon), viaduc de la vallée du Piouource
  • 38. 38 7 . PONT ÉCOLOGIQUE Vu son coût très élevé (largeur > 30 m et épaisseur de terre > 50 cm), ce type d’ouvrage n’est à envisager que dans des cas exceptionnels où le tracé de la voie de circulation viendrait, faute de pouvoir passer ailleurs, à détruire un biotope reconnu d’importance nationale et qu’il faille le reconstituer sur la voie de circulation. Passages à faune SETS25/04/ 2010
  • 39. 39 8 . PASSAGES SUPÉRIEURS MULTIFONCTIONNELS Ces passages n’ont une utilité que pour des mouvements locaux d’animaux habitués à l’homme, à laquelle ils ne peuvent prétendre que si le trafic est inférieur à 150 véh./jour et s’ils possèdent une ou deux banquettes latérales enherbées. Passages à faune SETS25/04/ 2010
  • 40. 40 9 PASSAGES SUPÉRIEURS POUR LES ONGULÉS Ces passages, qu’ils soient de forme rectiligne ou dite « en diabolo », sont en général suffisants pour quasiment toutes les espèces et pour tous les types de déplacements à rétablir, s’ils sont conçus et aménagés selon les règles de l’art. La largeur recommandée est de 15 m (passage court) à 25 m (passage long), voire moins (10 m) pour le type diabolo en son centre. La présence d’un chemin forestier ou pédestre de faible fréquentation est tout à fait possible, si la largeur du passage est augmentée en conséquence. Passages à faune SETS25/04/ 2010 VRPV (Bas Rhin) écopont de 20 m de large implanté au-dessus de la voie
  • 41. 41 10 Passages supérieurs larges ou ponts biologiques Se différenciant des passages pour ongulés par une construction en tranchée couverte et par leur largeur de 20 à 50 m, ces passages sont idéaux pour toute faune confondue. En effet, ils permettent, vu leur plus grande largeur, d’optimiser les aménagements. Le coût relativement élevé de ce genre de passage ne se justifie que dans certains cas de corridor d’importance nationale, voire régionale Passages à faune SETS25/04/ 2010 TGV Nord (Ile de France), tranchée couverte de 80 m de large
  • 42. Passages à faune SETS25/04/ 2010 42 3.3. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS
  • 43. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS Passages à faune SETS25/04/ 2010 43  Un passage pour la faune n'est pas un ouvrage d'art courant.  Les arguments pour la prise de décision en faveur de l'implantation d'un passage et son dimensionnement sont complexes.  Ils s'intègrent dans un plan d'ensemble de mesures : choix du profil en long, calage fin du tracé en plan, aménagement végétal, position et type de clôture, intégration du réseau d'assainissement, etc.  L'élaboration d'un plan de mesures dans lequel s'intègre le passage doit donc être réalisée.  Or, dans les études opérationnelles, les conditions nécessaires au succès des passages ne sont pas toujours réunies (d'importantes disparités existent entre les moyens financiers investis pour la construction de certains passages et la faiblesse des moyens mis en oeuvre dans les études).
  • 44. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS Passages à faune SETS25/04/ 2010 44  Le choix entre un passage supérieur ou inférieur dépend essentiellement :  du profil en long de la voie de circulation,  de leur coût respectif en relation avec la topographie du terrain et de la faune concernée.  Cependant, si techniquement et économiquement les deux solutions sont proches, on optera préférentiellement pour un passage supérieur qui sera utilisable par un spectre plus large d’espèces vu ses possibilités d’aménagements. A noter qu’un profil mixte (déblai - remblai) associé à des chaussées décalées augmente l’effet répulsif du passage et n’est jamais satisfaisant pour un passage important.
  • 45. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS Passages à faune SETS25/04/ 2010 45  Un passage mixte est tout à fait envisageable, dans la mesure où il contribue à améliorer la perméabilité générale du tracé, et même souvent souhaitable du point de vue économique.  Une voie de circulation du type chemin forestier, pédestre non revêtu et à très faible trafic ne pose en général pas de problème. Il faut quand même veiller, par exemple, à ce qu'elle ne devienne pas le lieu de promenade favori des propriétaires de chien de la ville voisine.  Dans le cas d’une route revêtue à faible trafic (< 150 véhicules/jour) la mise en place d’une bande herbeuse peut conduire, selon les conditions locales, à son utilisation par la faune. L’investissement pour une telle mesure étant relativement faible, son rapport efficacité/coût n’est pas négligeable.
  • 46. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS Passages à faune SETS25/04/ 2010 46  Le choix d’un type de passage dépend ensuite du type de faune et de déplacements à rétablir (voir tableau ci-après).  Lors de la mise au point de tous ces types de passages, l’ingénieur chargé de mettre au point la structure porteuse doit garder à l’esprit que sa conception doit limiter au mieux les gros entretiens qui nécessiteraient le décapage total du passage et réduiraient en conséquence notablement son efficacité durant plusieurs années.  On pense par exemple ici à l’emploi d’une étanchéité collée qui permet de repérer avec précision la provenance d'éventuelles fuites d’eau et de n'intervenir que localement
  • 47. CHOIX D’UN TYPE DE PASSAGE ET SES DIMENSIONS Passages à faune SETS25/04/ 2010 47
  • 48. Passages à faune SETS25/04/ 2010 48 3.4. RECOMMANDATIONS
  • 49. Généralités Passages à faune SETS25/04/ 2010 49  Il est important de prendre en compte la distribution des habitats et des espèces lors de la mise en place des passages à faune.  Cet élément permettra de déterminer à quel intervalle les passages devront être construits. Cet élément est d’autant plus important lorsque la construction d’une route concerne une espèce protégée ou se situe dans une zone d’intérêt écologique.
  • 50. Milieu naturel environnant Passages à faune SETS25/04/ 2010 50  Le passage à faune doit tenir compte du milieu naturel environnant. Ainsi, un passage végétalisé réalisé sur un pont ne doit être réalisé que si la zone environnante est végétalisé. Si elle est au contraire de type agricole, un passage de type agricole / forestier doit être mis en place.
  • 51. LA LARGEUR DU PASSAGE À FAUNE Passages à faune SETS25/04/ 2010 51  La largeur du passage à faune doit être adaptée en fonction de la faune présente dans la zone impactée. De plus, on remarque généralement que plus la largeur du passage est importante, plus la fréquence de passage des animaux est élevée. Il est donc important de ne pas construire des ouvrages trop petits qui ne seront que peu utilisés.
  • 52. INONDATION DU PASSAGE Passages à faune SETS25/04/ 2010 52  Les passages sous terrains de type buses doivent être construits de manière à éviter toute inondation du passage en cas de fortes pluies ou montées des eaux, afin que ce dernier soit utilisable par tout type de conditions météorologiques. Au minimum, une légère pente doit être mise en place à l’entrée du passage afin de favoriser l’écoulement des eaux.
  • 53. LE REVÊTEMENT CHOISI Passages à faune SETS25/04/ 2010 53  Egalement concernant les passages de type buses, il est nécessaire de porter une attention particulière au revêtement choisi, ainsi qu’aux entrées du tunnel qui doivent permettre un accès aisé pour la faune (pas de marche, pas de fossé à sauter…).
  • 54. Passages à faune SETS25/04/ 2010 54 4. NORMES sur la faune et les passages à faune
  • 55. GUIDES TECHNIQUES : Passages à faune SETS25/04/ 2010 55  Sétra/ Ministère de l’Ecologie et du Développement durable (1993), Passages pour la grande faune. Guide technique.  Sétra / Ministère de l’Ecologie et du Développement durable (2005), Aménagements et mesures pour la petite faune. Guide technique.  Les deux guides techniques du Sétra « Passages pour la grande faune » (1993) et « Aménagements et mesures pour la petite faune » (2005) traitent de l’ensemble des aménagements, des passages pour la grande et la petite faune. Ces guides formulent des recommandations minimales. Ces deux guides ont un nombre de pages important. L’idée n’est pas que l’utilisateur les lise d’un bout à l’autre mais plutôt qu’il les utilise en fonction de l’information dont il a besoin.
  • 56. NOTES D’INFORMATIONS DU SÉTRA (DE 1990 À 2006): Passages à faune SETS25/04/ 2010 56  Les notes d’information du Sétra ont pour objectif de sensibiliser les maîtres d’ouvrages à des problèmes spécifiques. Ces notes d’informations sont des documents courts (environ 8 pages) et ont l’avantage de tenir les professionnels régulièrement informés des nouveautés dans un domaine particulier. Il s’agit d’une sorte de catalogue de bonnes réalisations dans l’idée de servir de modèle, de donner des idées pour la réalisation de projets.  Note d’information 24 : Collisions véhicules -grands mammifères sauvages : résultats du recensement, décembre 1990. DTRF-783, 6 PAGES  Note d’information 25 : Collisions véhicules -grands mammifères sauvages. Les mesures de protection, décembre 1990. DTRF-784, 6 PAGES  Note d’information 34 : Petits mammifères et aménagements routiers, décembre 1992. DTRF-791 , 6 PAGES  Note d’information 53 : Collisions véhicules, grands mammifères sauvages. Analyse jurisprudentielle des responsabilités, mai 1997. DTRF-739, 6 PAGES
  • 57. NOTES D’INFORMATIONS DU SÉTRA (DE 1990 À 2006): Passages à faune SETS25/04/ 2010 57  Note d’information 59 : Surveillance automatique des passages pour la faune, piégeage photographique et suivi vidéo, novembre 1998. DTRF-1007, 8 PAGES  Note d’information 60: Collisions véhicules et grands mammifères sauvages. Evolution entre les inventaires 1984-1986 et 1993-1994, novembre 1998. DT1008, 8 PAGES  Note d’information 72 : Systèmes et mesures visant à réduire le nombre de collisions avec les grands ongulés, décembre 2003. DT3348, 8 PAGES  Note d’information 74 : Mesures de limitation de la mortalité de la chouette effraie sur le réseau routier, avril 2006. DTRF-4050, 11 PAGES  Note d’information 76 : Les mustélidés semi-aquatiques et les infrastructures routières et ferroviaires. Loutre et vison d’Europe, décembre 2006. DTRF-4178, 14 PAGES  Il n’existe aucune norme AFNOR ou Eurocodes sur les passages à faune.
  • 58. 5. Gestion des ouvrages Passages à faune SETS25/04/ 2010 58  Une bonne gestion de l’ouvrage doit être prévu, même que soit-il bien conçu, peut être réduit à néant. Celle-ci débute lors de la construction de l’ouvrage et se termine lors de sa destruction.  Elle doit garantir :  un entretien régulier (plantations, clôtures, etc.)  un suivi de l’efficacité pouvant conduire à des mesures de correction;  une surveillance de façon que le passage ne soit pas utilisé à d’autres fins qui risqueraient de nuire à son efficacité  un contrôle de sa sécurité : point de vue génie civil (fissures, déformations, etc.)  un maintien du passage à l’intérieur du réseau écologique face à une transformation future du paysage (aménagement du territoire, urbanisation, nouvelles constructions, ...)
  • 59. 6. CONCLUSION Passages à faune SETS25/04/ 2010 59  Pour des raisons de sécurité, des raisons scientifiques, écologiques et même éthiques (conservation d’un patrimoine) que des mesures de protection de la faune le long des axes routiers doivent être prises.  Ces dernières années, les connaissances dans la fonctionnalité du paysage ont grandement progressé et ont montré que si l’on souhaite protéger la faune de notre pays sur le long terme, il faut raisonner non pas ponctuellement, mais sur l’ensemble du réseau écologique.  Pour un développement durable qui doit permettre d’harmoniser l’évolution des sociétés humaines avec les objectifs de protection de l’environnement sans cesse en interaction et en mutation.  C’est à l’intérieur d’un raisonnement à grande échelle, allant du biotope de valeur très localisé au réseau écologique national et même international, que doivent venir s’insérer les mesures de protection d’un projet de voie de circulation. Cela permettra leur intégration dans ces mêmes réseaux, garantissant ainsi leur efficacité à long terme et un rapport efficacité/coût.
  • 60. EXEMPLES PASSAGE À OURS AU BANFF NATIONAL PARK, DANS L'ALBERTA 60 Passages à faune SETS25/04/ 2010
  • 61. EXEMPLES PASSAGE À OURS AU BANFF NATIONAL PARK, DANS L'ALBERTA EN HIVER. REMARQUEZ BIEN ÉVIDEMENT LES CLÔTURES QUI PERMETTENT DE GUIDER LA FAUNE JUSQU'AU PASSAGE À FAUNE 61 Passages à faune SETS25/04/ 2010
  • 62. EXEMPLES PASSAGE À FAUNE 62 Passages à faune SETS25/04/ 2010
  • 63. EXEMPLES UN PASSAGE GRANDE FAUNE EN ARGONNE 63 Passages à faune SETS25/04/ 2010
  • 64. EXEMPLES Passage supérieur, du parc national Banff enjambe un tronçon de la Transcanadienne 64 Passages à faune SETS25/04/ 2010
  • 65. Références Passages à faune SETS25/04/ 2010 65  SEBASTIEN SCHNEIDER, « Dimensionnement et aménagement des mesures de franchissement, des règles simples mais efficaces , Conference Fauna & Traffic  NATURE PARIF « Les passages à faune en bois :Une solution écologique, économique et facile à mettre en œuvre » Agence régionale pour la nature et la biodiversité en Ile-de-France  Setra « Bilan d'expériences, Routes et passages à faune,40 ans d'évolution » Aout 2006  Gagne Jean « Un passage pour la grande faune sous l’autoroute 55, en Estrie, une première québécoise »  Le Contrôle fédéral des finances (CDF) « Normes et standards pour les passages à faune : la situation en France » Mai 2007
