Par Adel Nehaoua
DECEMBRE 2009
Enrobé
S.E.T.Sétif : Système de Management de la Qualité (SMQ)
Certifié ISO 9001 : 2000
Tel : 036.84.74.90 / 036.84.90.27 Fax : 036.84.74.88
Site web : www.sets.dz Email : contact@sets.dz
SOCIETE D’ETUDES TECHNIQUES DE SETIF
Enrobé Sommaire
Société des Etudes Techniques Sétif S.E.T.S 2009 2

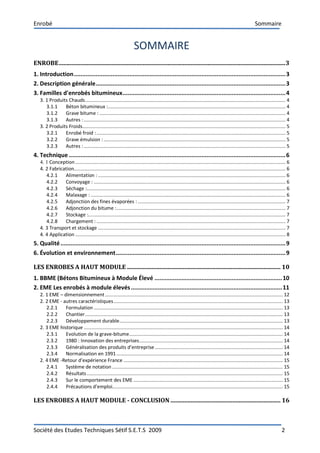

SOMMAIRE
ENROBE..................................................................................................................................................3
1. Introduction..............................................................................................................................3
2. Description générale.................................................................................................................3
3. Familles d'enrobés bitumineux.................................................................................................4
3. 1 Produits Chauds............................................................................................................................................. 4
3.1.1 Béton bitumineux :............................................................................................................................. 4
3.1.2 Grave bitume : ................................................................................................................................... 4
3.1.3 Autres :.............................................................................................................................................. 4
3. 2 Produits Froids............................................................................................................................................... 5
3.2.1 Enrobé froid :..................................................................................................................................... 5
3.2.2 Grave émulsion : ................................................................................................................................ 5
3.2.3 Autres :.............................................................................................................................................. 5
4. Technique .................................................................................................................................6
4. 1 Conception.................................................................................................................................................... 6
4. 2 Fabrication..................................................................................................................................................... 6
4.2.1 Alimentation : .................................................................................................................................... 6
4.2.2 Convoyage : ....................................................................................................................................... 6
4.2.3 Séchage :............................................................................................................................................ 6
4.2.4 Malaxage : ......................................................................................................................................... 6
4.2.5 Adjonction des fines évaporées : ........................................................................................................ 7
4.2.6 Adjonction du bitume :....................................................................................................................... 7
4.2.7 Stockage :........................................................................................................................................... 7
4.2.8 Chargement : ..................................................................................................................................... 7
4. 3 Transport et stockage .................................................................................................................................... 7
4. 4 Application .................................................................................................................................................... 8
5. Qualité......................................................................................................................................9
6. Évolution et environnement.....................................................................................................9
LES ENROBES A HAUT MODULE ................................................................................................... 10

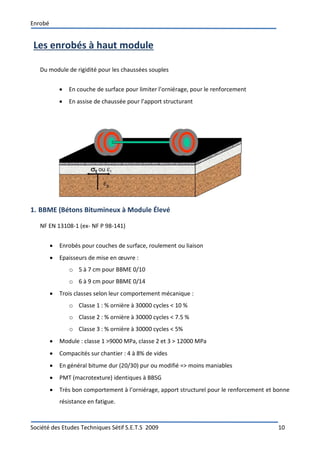

1. BBME (Bétons Bitumineux à Module Élevé ............................................................................10

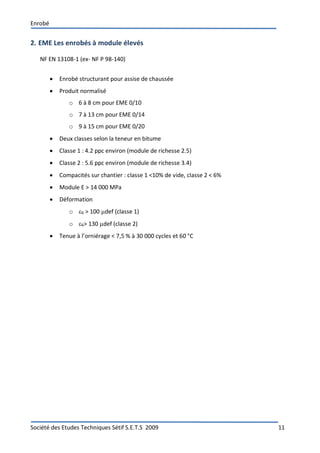

2. EME Les enrobés à module élevés..........................................................................................11

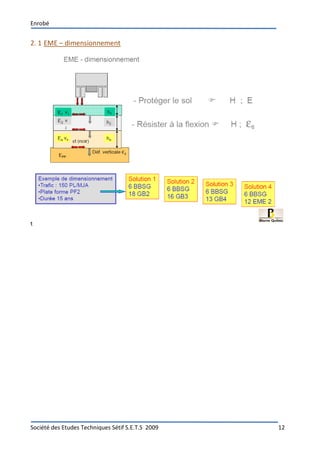

2. 1 EME – dimensionnement............................................................................................................................. 12

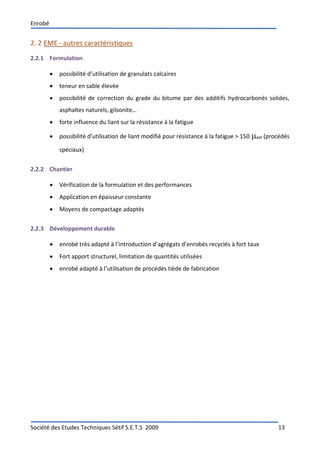

2. 2 EME - autres caractéristiques....................................................................................................................... 13
2.2.1 Formulation ..................................................................................................................................... 13
2.2.2 Chantier........................................................................................................................................... 13
2.2.3 Développement durable................................................................................................................... 13
2. 3 EME historique ............................................................................................................................................ 14
2.3.1 Evolution de la grave-bitume............................................................................................................ 14
2.3.2 1980 : Innovation des entreprises..................................................................................................... 14
2.3.3 Généralisation des produits d’entreprise.......................................................................................... 14
2.3.4 Normalisation en 1991..................................................................................................................... 14
2. 4 EME -Retour d’expérience France ................................................................................................................ 15
2.4.1 Système de notation ........................................................................................................................ 15
2.4.2 Résultats.......................................................................................................................................... 15
2.4.3 Sur le comportement des EME ......................................................................................................... 15
2.4.4 Précautions d’emploi........................................................................................................................ 15

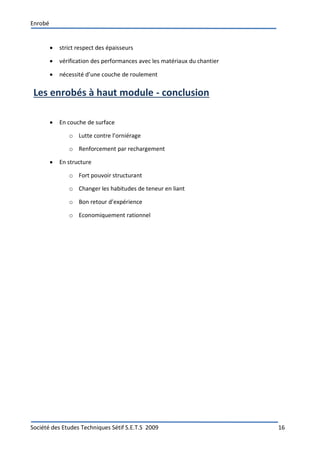

LES ENROBES A HAUT MODULE - CONCLUSION ....................................................................... 16
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 3
Enrobé

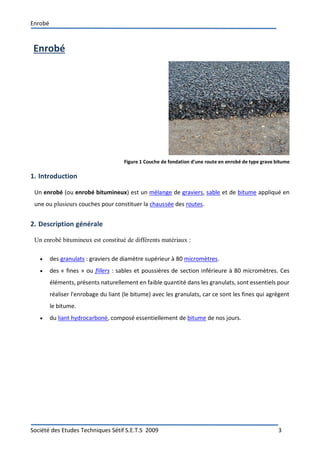

Figure 1 Couche de fondation d'une route en enrobé de type grave bitume
1. Introduction
Un enrobé (ou enrobé bitumineux) est un mélange de graviers, sable et de bitume appliqué en
une ou plusieurs couches pour constituer la chaussée des routes.
2. Description générale
Un enrobé bitumineux est constitué de différents matériaux :
 des granulats : graviers de diamètre supérieur à 80 micromètres.
 des « fines » ou fillers : sables et poussières de section inférieure à 80 micromètres. Ces
éléments, présents naturellement en faible quantité dans les granulats, sont essentiels pour
réaliser l'enrobage du liant (le bitume) avec les granulats, car ce sont les fines qui agrègent
le bitume.
 du liant hydrocarboné, composé essentiellement de bitume de nos jours.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 4

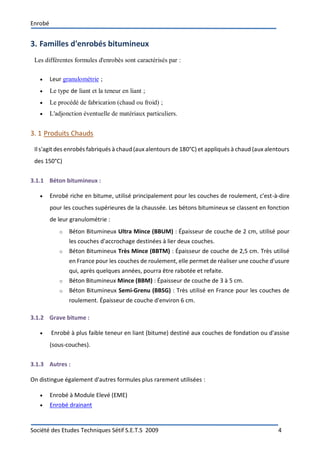

3. Familles d'enrobés bitumineux
Les différentes formules d'enrobés sont caractérisés par :
 Leur granulométrie ;
 Le type de liant et la teneur en liant ;
 Le procédé de fabrication (chaud ou froid) ;
 L'adjonction éventuelle de matériaux particuliers.
3. 1 Produits Chauds
Ils'agit des enrobés fabriqués à chaud (aux alentours de 180°C) et appliqués à chaud (aux alentours
des 150°C)
3.1.1 Béton bitumineux :
 Enrobé riche en bitume, utilisé principalement pour les couches de roulement, c'est-à-dire
pour les couches supérieures de la chaussée. Les bétons bitumineux se classent en fonction
de leur granulométrie :
o Béton Bitumineux Ultra Mince (BBUM) : Épaisseur de couche de 2 cm, utilisé pour
les couches d'accrochage destinées à lier deux couches.
o Béton Bitumineux Très Mince (BBTM) : Épaisseur de couche de 2,5 cm. Très utilisé
en France pour les couches de roulement, elle permet de réaliser une couche d'usure
qui, après quelques années, pourra être rabotée et refaite.
o Béton Bitumineux Mince (BBM) : Épaisseur de couche de 3 à 5 cm.
o Béton Bitumineux Semi-Grenu (BBSG) : Très utilisé en France pour les couches de
roulement. Épaisseur de couche d'environ 6 cm.
3.1.2 Grave bitume :
 Enrobé à plus faible teneur en liant (bitume) destiné aux couches de fondation ou d'assise
(sous-couches).
3.1.3 Autres :
On distingue également d'autres formules plus rarement utilisées :
 Enrobé à Module Elevé (EME)
 Enrobé drainant
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 5

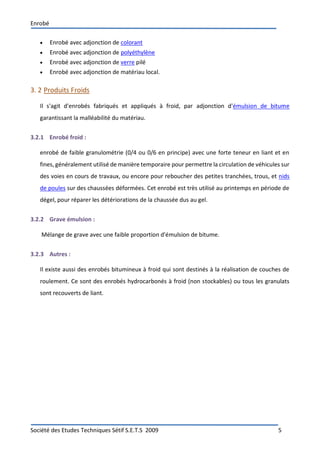

 Enrobé avec adjonction de colorant
 Enrobé avec adjonction de polyéthylène
 Enrobé avec adjonction de verre pilé
 Enrobé avec adjonction de matériau local.
3. 2 Produits Froids
Il s'agit d'enrobés fabriqués et appliqués à froid, par adjonction d'émulsion de bitume
garantissant la malléabilité du matériau.
3.2.1 Enrobé froid :
enrobé de faible granulométrie (0/4 ou 0/6 en principe) avec une forte teneur en liant et en
fines, généralement utilisé de manière temporaire pour permettre la circulation de véhicules sur
des voies en cours de travaux, ou encore pour reboucher des petites tranchées, trous, et nids
de poules sur des chaussées déformées. Cet enrobé est très utilisé au printemps en période de
dégel, pour réparer les détériorations de la chaussée dus au gel.
3.2.2 Grave émulsion :
Mélange de grave avec une faible proportion d'émulsion de bitume.
3.2.3 Autres :
Il existe aussi des enrobés bitumineux à froid qui sont destinés à la réalisation de couches de
roulement. Ce sont des enrobés hydrocarbonés à froid (non stockables) ou tous les granulats
sont recouverts de liant.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 6

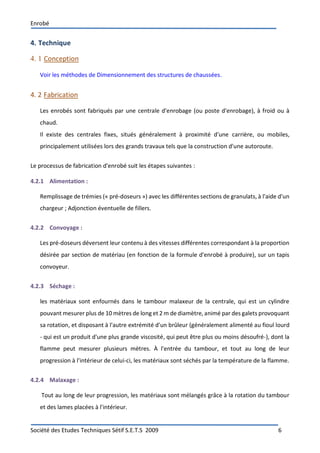

4. Technique
4. 1 Conception
Voir les méthodes de Dimensionnement des structures de chaussées.
4. 2 Fabrication
Les enrobés sont fabriqués par une centrale d'enrobage (ou poste d'enrobage), à froid ou à
chaud.
Il existe des centrales fixes, situés généralement à proximité d'une carrière, ou mobiles,
principalement utilisées lors des grands travaux tels que la construction d'une autoroute.
Le processus de fabrication d'enrobé suit les étapes suivantes :
4.2.1 Alimentation :
Remplissage de trémies (« pré-doseurs ») avec les différentes sections de granulats, à l'aide d'un
chargeur ; Adjonction éventuelle de fillers.
4.2.2 Convoyage :
Les pré-doseurs déversent leur contenu à des vitesses différentes correspondant à la proportion
désirée par section de matériau (en fonction de la formule d'enrobé à produire), sur un tapis
convoyeur.
4.2.3 Séchage :
les matériaux sont enfournés dans le tambour malaxeur de la centrale, qui est un cylindre
pouvant mesurer plus de 10 mètres de long et 2 m de diamètre, animé par des galets provoquant
sa rotation, et disposant à l'autre extrémité d'un brûleur (généralement alimenté au fioul lourd
- qui est un produit d'une plus grande viscosité, qui peut être plus ou moins désoufré-), dont la
flamme peut mesurer plusieurs mètres. À l'entrée du tambour, et tout au long de leur
progression à l'intérieur de celui-ci, les matériaux sont séchés par la température de la flamme.
4.2.4 Malaxage :
Tout au long de leur progression, les matériaux sont mélangés grâce à la rotation du tambour
et des lames placées à l'intérieur.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 7

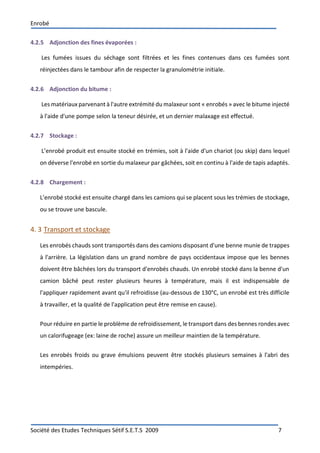

4.2.5 Adjonction des fines évaporées :
Les fumées issues du séchage sont filtrées et les fines contenues dans ces fumées sont
réinjectées dans le tambour afin de respecter la granulométrie initiale.
4.2.6 Adjonction du bitume :
Les matériaux parvenant à l'autre extrémité du malaxeur sont « enrobés » avec le bitume injecté
à l'aide d'une pompe selon la teneur désirée, et un dernier malaxage est effectué.
4.2.7 Stockage :
L’enrobé produit est ensuite stocké en trémies, soit à l'aide d'un chariot (ou skip) dans lequel
on déverse l'enrobé en sortie du malaxeur par gâchées, soit en continu à l'aide de tapis adaptés.
4.2.8 Chargement :
L’enrobé stocké est ensuite chargé dans les camions qui se placent sous les trémies de stockage,
ou se trouve une bascule.
4. 3 Transport et stockage
Les enrobés chauds sont transportés dans des camions disposant d'une benne munie de trappes
à l'arrière. La législation dans un grand nombre de pays occidentaux impose que les bennes
doivent être bâchées lors du transport d'enrobés chauds. Un enrobé stocké dans la benne d'un
camion bâché peut rester plusieurs heures à température, mais il est indispensable de
l'appliquer rapidement avant qu'il refroidisse (au-dessous de 130°C, un enrobé est très difficile
à travailler, et la qualité de l'application peut être remise en cause).
Pour réduire en partie le problème de refroidissement, le transport dans des bennes rondes avec
un calorifugeage (ex: laine de roche) assure un meilleur maintien de la température.
Les enrobés froids ou grave émulsions peuvent être stockés plusieurs semaines à l'abri des
intempéries.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 8
4. 4 Application
Figure 2 Un finisseur en cours d'application, on remarque le camion vidant sa benne d'enrobé dans la trémie
L'application de l'enrobé est effectuée, en fonction de la surface à couvrir :
 manuellement, à l'aide de « râteaux », par la technique dite du « tirage au râteau ».
 lorsque la surface est intermédiaire grâce à un accessoire monté sur mini-pelle.
 à l'aide d'un finisseur (ou finisher).
À la suite de l'application, un compactage est assuré à l'aide d'un compacteur (les petits
compacteurs sont également nommés « cylindres »).
On peut appliquer seul l'enrobé à froid : une vidéo de l'application de l'enrobé à froid Rubis
(Rouge ou Noir) Enrobé Rubis de Celtivia
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 9

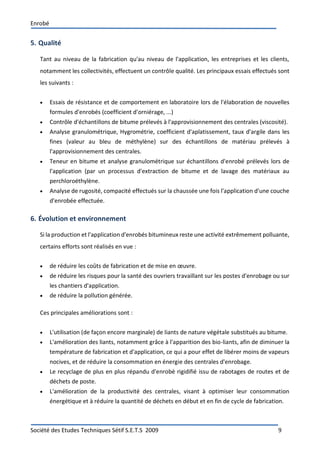

5. Qualité
Tant au niveau de la fabrication qu'au niveau de l'application, les entreprises et les clients,
notamment les collectivités, effectuent un contrôle qualité. Les principaux essais effectués sont
les suivants :
 Essais de résistance et de comportement en laboratoire lors de l'élaboration de nouvelles
formules d'enrobés (coefficient d'orniérage, ...)
 Contrôle d'échantillons de bitume prélevés à l'approvisionnement des centrales (viscosité).
 Analyse granulométrique, Hygrométrie, coefficient d'aplatissement, taux d'argile dans les
fines (valeur au bleu de méthylène) sur des échantillons de matériau prélevés à
l'approvisionnement des centrales.
 Teneur en bitume et analyse granulométrique sur échantillons d'enrobé prélevés lors de
l'application (par un processus d'extraction de bitume et de lavage des matériaux au
perchloroéthylène.
 Analyse de rugosité, compacité effectués sur la chaussée une fois l'application d'une couche
d'enrobée effectuée.
6. Évolution et environnement
Si la production et l'application d'enrobés bitumineux reste une activité extrêmement polluante,
certains efforts sont réalisés en vue :
 de réduire les coûts de fabrication et de mise en œuvre.
 de réduire les risques pour la santé des ouvriers travaillant sur les postes d'enrobage ou sur
les chantiers d'application.
 de réduire la pollution générée.
Ces principales améliorations sont :
 L'utilisation (de façon encore marginale) de liants de nature végétale substitués au bitume.
 L'amélioration des liants, notamment grâce à l'apparition des bio-liants, afin de diminuer la
température de fabrication et d'application, ce qui a pour effet de libérer moins de vapeurs
nocives, et de réduire la consommation en énergie des centrales d'enrobage.
 Le recyclage de plus en plus répandu d'enrobé rigidifié issu de rabotages de routes et de
déchets de poste.
 L'amélioration de la productivité des centrales, visant à optimiser leur consommation
énergétique et à réduire la quantité de déchets en début et en fin de cycle de fabrication.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 10
Les enrobés à haut module
Du module de rigidité pour les chaussées souples
 En couche de surface pour limiter l’orniérage, pour le renforcement
 En assise de chaussée pour l’apport structurant
1. BBME (Bétons Bitumineux à Module Élevé
NF EN 13108-1 (ex- NF P 98-141)
 Enrobés pour couches de surface, roulement ou liaison
 Epaisseurs de mise en œuvre :
o 5 à 7 cm pour BBME 0/10
o 6 à 9 cm pour BBME 0/14
 Trois classes selon leur comportement mécanique :
o Classe 1 : % ornière à 30000 cycles < 10 %
o Classe 2 : % ornière à 30000 cycles < 7.5 %
o Classe 3 : % ornière à 30000 cycles < 5%
 Module : classe 1 >9000 MPa, classe 2 et 3 > 12000 MPa
 Compacités sur chantier : 4 à 8% de vides
 En général bitume dur (20/30) pur ou modifié => moins maniables
 PMT (macrotexture) identiques à BBSG
 Très bon comportement à l’orniérage, apport structurel pour le renforcement et bonne
résistance en fatigue.
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 11
2. EME Les enrobés à module élevés
NF EN 13108-1 (ex- NF P 98-140)
 Enrobé structurant pour assise de chaussée
 Produit normalisé
o 6 à 8 cm pour EME 0/10
o 7 à 13 cm pour EME 0/14
o 9 à 15 cm pour EME 0/20
 Deux classes selon la teneur en bitume
 Classe 1 : 4.2 ppc environ (module de richesse 2.5)
 Classe 2 : 5.6 ppc environ (module de richesse 3.4)
 Compacités sur chantier : classe 1 <10% de vide, classe 2 < 6%
 Module E > 14 000 MPa
 Déformation
o 6 > 100 def (classe 1)
o 6> 130 def (classe 2)
 Tenue à l’orniérage < 7,5 % à 30 000 cycles et 60 °C
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 12
2. 1 EME – dimensionnement
t
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 13
2. 2 EME - autres caractéristiques
2.2.1 Formulation
 possibilité d’utilisation de granulats calcaires
 teneur en sable élevée
 possibilité de correction du grade du bitume par des additifs hydrocarbonés solides,
asphaltes naturels, gilsonite…
 forte influence du liant sur la résistance à la fatigue
 possibilité d’utilisation de liant modifié pour résistance à la fatigue > 150 def (procédés
spéciaux)
2.2.2 Chantier
 Vérification de la formulation et des performances
 Application en épaisseur constante
 Moyens de compactage adaptés
2.2.3 Développement durable
 enrobé très adapté à l’introduction d’agrégats d’enrobés recyclés à fort taux
 Fort apport structurel, limitation de quantités utilisées
 enrobé adapté à l’utilisation de procédés tiède de fabrication
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 14
2. 3 EME historique
2.3.1 Evolution de la grave-bitume
 Forte compacité (89 à 92%) pour la rigidité de l’enrobés
 Augmentation des teneurs en bitume élevée (3,5 à 4,5%) pour la résistance à la fatigue
2.3.2 1980 : Innovation des entreprises
 Utilisation d’un bitume dur (10/20) augmentation de la rigidité
 Permet l’augmentation de la teneur en bitume (5,2 à 6,2 %) pour une résistance à la
fatigue améliorée
2.3.3 Généralisation des produits d’entreprise
 Avis techniques à partir de 1988
2.3.4 Normalisation en 1991
 1991 publication de la norme NF P 98-140
 2006 normalisation du bitume dur
 2007 norme européenne NF EN 13108-1 Actuellement
 Diffusion internationale de la technique
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 15
2. 4 EME -Retour d’expérience France
 Par le réseau scientifique et technique français
 Publié dans la note d’information du SETRA n°96 (1997)
 Sélection de 50 chantiers réseau public issus de 15 ans d’application
 Visites des chantiers : relevés de dégradations
 Notation des chantiers
2.4.1 Système de notation
 niveau 0: pas de dégradations
 niveau 1: fissures sans gravité et peu nombreuses
 niveau 2: faïençages et fissures nombreuses
 FT: fissures transversales d’origine thermique
2.4.2 Résultats
Age Niv. 0 Niv. 1 Niv. 2 FT Total
2 à 6 ans 1 5 8 3 1 2 6
6 à 1 0 ans 5 5 4 0 1 4
1 0 a n s 1 3 3 1 7
2.4.3 Sur le comportement des EME
 bonnes performances mécaniques
 apport structurel important
 bonne résistance à l’orniérage
 pas de problèmes de fissuration thermique
2.4.4 Précautions d’emploi
 support peu
déformable
Enrobé
Société des Etudes Techniques Sétif S.E.T.S 2009 16
 strict respect des épaisseurs
 vérification des performances avec les matériaux du chantier
 nécessité d’une couche de roulement
Les enrobés à haut module - conclusion
 En couche de surface
o Lutte contre l’orniérage
o Renforcement par rechargement
 En structure
o Fort pouvoir structurant
o Changer les habitudes de teneur en liant
o Bon retour d’expérience
o Economiquement rationnel

Contenu connexe

Tendances

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes
Adel Nehaoua

Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)
Adel Nehaoua

Conception geometrique route
Conception geometrique routeConception geometrique route
Conception geometrique route
jifer soufiane

Controle qualite en construction routiere
Controle qualite en construction routiereControle qualite en construction routiere
Controle qualite en construction routiere
tedjani maouche

Catalogue de structures des chaussées neuves 1995.pdf
Catalogue de structures des chaussées neuves 1995.pdfCatalogue de structures des chaussées neuves 1995.pdf
Catalogue de structures des chaussées neuves 1995.pdf
Anassbk2

Pathologies de chaussées
Pathologies de chausséesPathologies de chaussées
Pathologies de chaussées
idropproject

Cours d'ouvrages d'art t1 2008
Cours d'ouvrages d'art t1 2008Cours d'ouvrages d'art t1 2008
Cours d'ouvrages d'art t1 2008
Ministère des Infrastructures du BURKINA FASO

Enrobes note
Enrobes note Enrobes note
Enrobes note
OFPPT LAND

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chaussée
adel213

In0260 v1vstructures d'assise
In0260 v1vstructures d'assiseIn0260 v1vstructures d'assise
In0260 v1vstructures d'assise
BHYGRAPH ENGINEERING SARL

rapport de stage génie civil géotechnique
rapport de stage génie civil géotechnique rapport de stage génie civil géotechnique
rapport de stage génie civil géotechnique
Ahmed Touati

L'essai et la méthode CBR
L'essai et la méthode CBRL'essai et la méthode CBR
L'essai et la méthode CBR
Ghiles MEBARKI

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres
Adel Nehaoua

Béton contexte normatif
Béton contexte normatifBéton contexte normatif
Béton contexte normatifSami Sahli

Manuel des degradations des chaussées souples
Manuel des degradations des chaussées souplesManuel des degradations des chaussées souples
Manuel des degradations des chaussées souples
abdelkrim abdellaoui

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic
Adel Nehaoua

Les essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situLes essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situ
Flavien Damiba

228484039-Rou tes-Econo miques-Fa ible-Traf ic-d.pdf
228484039-Rou  tes-Econo  miques-Fa  ible-Traf  ic-d.pdf228484039-Rou  tes-Econo  miques-Fa  ible-Traf  ic-d.pdf
228484039-Rou tes-Econo miques-Fa ible-Traf ic-d.pdf
qserf

Projet routier
Projet routierProjet routier
Projet routier
oumaima dkadek

cours-des-route-maroc-.pptx
cours-des-route-maroc-.pptxcours-des-route-maroc-.pptx
cours-des-route-maroc-.pptx
khiaraasmae


Tendances (20)

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes

Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)Catalogue de dimensionnement des chaussees neuves (fascicule1)
Catalogue de dimensionnement des chaussees neuves (fascicule1)

Conception geometrique route
Conception geometrique routeConception geometrique route
Conception geometrique route

Controle qualite en construction routiere
Controle qualite en construction routiereControle qualite en construction routiere
Controle qualite en construction routiere

Catalogue de structures des chaussées neuves 1995.pdf
Catalogue de structures des chaussées neuves 1995.pdfCatalogue de structures des chaussées neuves 1995.pdf
Catalogue de structures des chaussées neuves 1995.pdf

Pathologies de chaussées
Pathologies de chausséesPathologies de chaussées
Pathologies de chaussées

Cours d'ouvrages d'art t1 2008
Cours d'ouvrages d'art t1 2008Cours d'ouvrages d'art t1 2008
Cours d'ouvrages d'art t1 2008

Enrobes note
Enrobes note Enrobes note
Enrobes note

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chaussée

In0260 v1vstructures d'assise
In0260 v1vstructures d'assiseIn0260 v1vstructures d'assise
In0260 v1vstructures d'assise

rapport de stage génie civil géotechnique
rapport de stage génie civil géotechnique rapport de stage génie civil géotechnique
rapport de stage génie civil géotechnique

L'essai et la méthode CBR
L'essai et la méthode CBRL'essai et la méthode CBR
L'essai et la méthode CBR

Cubature et mouvement des terres
Cubature et mouvement des terresCubature et mouvement des terres
Cubature et mouvement des terres

Béton contexte normatif
Béton contexte normatifBéton contexte normatif
Béton contexte normatif

Manuel des degradations des chaussées souples
Manuel des degradations des chaussées souplesManuel des degradations des chaussées souples
Manuel des degradations des chaussées souples

Les études de circulation et de trafic
Les études de circulation et de traficLes études de circulation et de trafic
Les études de circulation et de trafic

Les essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situLes essais geotechniques en laboratoire et in situ
Les essais geotechniques en laboratoire et in situ

228484039-Rou tes-Econo miques-Fa ible-Traf ic-d.pdf
228484039-Rou  tes-Econo  miques-Fa  ible-Traf  ic-d.pdf228484039-Rou  tes-Econo  miques-Fa  ible-Traf  ic-d.pdf
228484039-Rou tes-Econo miques-Fa ible-Traf ic-d.pdf

Projet routier
Projet routierProjet routier
Projet routier

cours-des-route-maroc-.pptx
cours-des-route-maroc-.pptxcours-des-route-maroc-.pptx
cours-des-route-maroc-.pptx


En vedette

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen
Adel Nehaoua

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre
Adel Nehaoua

L’Importance Du Look
L’Importance Du LookL’Importance Du Look
L’Importance Du Lookdinahbeckman

Descriptions
DescriptionsDescriptions
Descriptionsadvillage

Je me présente
Je me présenteJe me présente
Je me présenteokram1

Description physique
Description physiqueDescription physique
Description physiqueiesdragobil

Placage de la lentille lunettes de soleil prada pas cher
Placage de la lentille lunettes de soleil prada pas cherPlacage de la lentille lunettes de soleil prada pas cher
Placage de la lentille lunettes de soleil prada pas cher
Joe Gowey

Comparatif des adj et adv
Comparatif des adj et advComparatif des adj et adv
Comparatif des adj et advMmeOnsdorff

Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg
Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULgGénie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg
Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg
Réseau LIEU (Liaison Entreprises-Universités)

Tableau tp12
Tableau tp12Tableau tp12
Tableau tp12
Jef Chouzier

Lutter contre les bactéries à Gram négatif
Lutter contre les bactéries à Gram négatifLutter contre les bactéries à Gram négatif
Lutter contre les bactéries à Gram négatif
Biomin

Cours Chromato2
Cours Chromato2Cours Chromato2
Cours Chromato2bio svi

Comment les médicaments sont-ils mis au point?
Comment les médicaments sont-ils mis au point?Comment les médicaments sont-ils mis au point?
Comment les médicaments sont-ils mis au point?
Xplore Health

Nouveau microsoft word document
Nouveau microsoft word documentNouveau microsoft word document
Nouveau microsoft word document
karimfpk

Les sources energétiques de la resynthese de l'atp a  la contraction muscul...
Les sources energétiques   de la resynthese de l'atp a  la contraction muscul...Les sources energétiques   de la resynthese de l'atp a  la contraction muscul...
Les sources energétiques de la resynthese de l'atp a  la contraction muscul...
IRMSHN276

B40 niveau de service et normes
B40 niveau de service et normesB40 niveau de service et normes
B40 niveau de service et normes
Adel Nehaoua

01 fonction stockage_la_batterie
01 fonction stockage_la_batterie01 fonction stockage_la_batterie
01 fonction stockage_la_batterie
Abdellah HILALI


En vedette (20)

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre

L’Importance Du Look
L’Importance Du LookL’Importance Du Look
L’Importance Du Look

Descriptions
DescriptionsDescriptions
Descriptions

Je me présente
Je me présenteJe me présente
Je me présente

Description physique
Description physiqueDescription physique
Description physique

Placage de la lentille lunettes de soleil prada pas cher
Placage de la lentille lunettes de soleil prada pas cherPlacage de la lentille lunettes de soleil prada pas cher
Placage de la lentille lunettes de soleil prada pas cher

Comparatif des adj et adv
Comparatif des adj et advComparatif des adj et adv
Comparatif des adj et adv

Description Physique
Description PhysiqueDescription Physique
Description Physique

Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg
Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULgGénie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg
Génie chimique - Nanomatériaux, Catalyse, Electrochimie - ULg

19
1919
19

Tableau tp12
Tableau tp12Tableau tp12
Tableau tp12

Lutter contre les bactéries à Gram négatif
Lutter contre les bactéries à Gram négatifLutter contre les bactéries à Gram négatif
Lutter contre les bactéries à Gram négatif

Cours Chromato2
Cours Chromato2Cours Chromato2
Cours Chromato2

Comment les médicaments sont-ils mis au point?
Comment les médicaments sont-ils mis au point?Comment les médicaments sont-ils mis au point?
Comment les médicaments sont-ils mis au point?

Electolyse cu-br
Electolyse cu-brElectolyse cu-br
Electolyse cu-br

Nouveau microsoft word document
Nouveau microsoft word documentNouveau microsoft word document
Nouveau microsoft word document

Les sources energétiques de la resynthese de l'atp a  la contraction muscul...
Les sources energétiques   de la resynthese de l'atp a  la contraction muscul...Les sources energétiques   de la resynthese de l'atp a  la contraction muscul...
Les sources energétiques de la resynthese de l'atp a  la contraction muscul...

B40 niveau de service et normes
B40 niveau de service et normesB40 niveau de service et normes
B40 niveau de service et normes

01 fonction stockage_la_batterie
01 fonction stockage_la_batterie01 fonction stockage_la_batterie
01 fonction stockage_la_batterie


Similaire à Enrobé modifié

oecoil condens-2-notice-utilisation
oecoil condens-2-notice-utilisationoecoil condens-2-notice-utilisation
oecoil condens-2-notice-utilisation
ClothildeBenares

Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...
Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...
Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...dnunez1984

rapport de stage.
rapport de stage.rapport de stage.
rapport de stage.wajdi1985

Manuel du module additionnel RF-LAMINATE pour RFEM
Manuel du module additionnel RF-LAMINATE pour RFEMManuel du module additionnel RF-LAMINATE pour RFEM
Manuel du module additionnel RF-LAMINATE pour RFEM
Grégoire Dupont

Ing ordre generique_tpv_serveur 0.8
Ing ordre generique_tpv_serveur 0.8Ing ordre generique_tpv_serveur 0.8
Ing ordre generique_tpv_serveur 0.8Lokesh Kumar

Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...
Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...
Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...
Helene_Gloux

Elasto Proxy Catalog
Elasto Proxy CatalogElasto Proxy Catalog
Elasto Proxy CatalogTom Henry

Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010CLES-FACIL

New Catalogue 2014
New Catalogue 2014New Catalogue 2014
New Catalogue 2014Sean Lillew

Rapport de stage HOUNGNIBO AGRHYMET
Rapport de stage HOUNGNIBO AGRHYMETRapport de stage HOUNGNIBO AGRHYMET
Rapport de stage HOUNGNIBO AGRHYMET
mandela HOUNGNIBO

LatexPourLeProfDeMaths.pdf
LatexPourLeProfDeMaths.pdfLatexPourLeProfDeMaths.pdf
LatexPourLeProfDeMaths.pdf
Wafaa Ibrihich

Parcours mathematiques cm p4_corriges
Parcours mathematiques cm p4_corrigesParcours mathematiques cm p4_corriges
Parcours mathematiques cm p4_corriges
TahitiInfos

Dimensionnement d'un Tour (IGH) R+17 sous Eurocodes
Dimensionnement d'un Tour (IGH)  R+17 sous Eurocodes Dimensionnement d'un Tour (IGH)  R+17 sous Eurocodes
Dimensionnement d'un Tour (IGH) R+17 sous Eurocodes
Souhail Bouzidi

214275799 cours-cned-6-eme-maths
214275799 cours-cned-6-eme-maths214275799 cours-cned-6-eme-maths
214275799 cours-cned-6-eme-mathsEttaoufik Elayedi


Similaire à Enrobé modifié (20)

oecoil condens-2-notice-utilisation
oecoil condens-2-notice-utilisationoecoil condens-2-notice-utilisation
oecoil condens-2-notice-utilisation

Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...
Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...
Modelisatation de la tpm par la dynamque des systemes au sein d’une entrepris...

rapport de stage.
rapport de stage.rapport de stage.
rapport de stage.

Manuel du module additionnel RF-LAMINATE pour RFEM
Manuel du module additionnel RF-LAMINATE pour RFEMManuel du module additionnel RF-LAMINATE pour RFEM
Manuel du module additionnel RF-LAMINATE pour RFEM

C08 site
C08 siteC08 site
C08 site

Jmetertest
JmetertestJmetertest
Jmetertest

Ing ordre generique_tpv_serveur 0.8
Ing ordre generique_tpv_serveur 0.8Ing ordre generique_tpv_serveur 0.8
Ing ordre generique_tpv_serveur 0.8

Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...
Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...
Vers une mesure plus pertinente de l'efficacité publicitaire des campagnes Di...

Elasto Proxy Catalog
Elasto Proxy CatalogElasto Proxy Catalog
Elasto Proxy Catalog

Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010Dossier de clôture : Fusex Padmée 2010
Dossier de clôture : Fusex Padmée 2010

TCB
TCBTCB
TCB

E9907
E9907E9907
E9907

New Catalogue 2014
New Catalogue 2014New Catalogue 2014
New Catalogue 2014

Rapport de stage HOUNGNIBO AGRHYMET
Rapport de stage HOUNGNIBO AGRHYMETRapport de stage HOUNGNIBO AGRHYMET
Rapport de stage HOUNGNIBO AGRHYMET

Bla
BlaBla
Bla

LatexPourLeProfDeMaths.pdf
LatexPourLeProfDeMaths.pdfLatexPourLeProfDeMaths.pdf
LatexPourLeProfDeMaths.pdf

Parcours mathematiques cm p4_corriges
Parcours mathematiques cm p4_corrigesParcours mathematiques cm p4_corriges
Parcours mathematiques cm p4_corriges

Dimensionnement d'un Tour (IGH) R+17 sous Eurocodes
Dimensionnement d'un Tour (IGH)  R+17 sous Eurocodes Dimensionnement d'un Tour (IGH)  R+17 sous Eurocodes
Dimensionnement d'un Tour (IGH) R+17 sous Eurocodes

Complet
CompletComplet
Complet

214275799 cours-cned-6-eme-maths
214275799 cours-cned-6-eme-maths214275799 cours-cned-6-eme-maths
214275799 cours-cned-6-eme-maths


Plus de Adel Nehaoua

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service
Adel Nehaoua

B11 - définition des niveaux de sevice
B11 - définition des niveaux de seviceB11 - définition des niveaux de sevice
B11 - définition des niveaux de sevice
Adel Nehaoua

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]
Adel Nehaoua

B40 - manuel de projeteurs
B40 - manuel de projeteursB40 - manuel de projeteurs
B40 - manuel de projeteurs
Adel Nehaoua

Passages à faune
Passages à faunePassages à faune
Passages à faune
Adel Nehaoua

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier
Adel Nehaoua

PARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ARTPARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ART
Adel Nehaoua

RPOA sets (Formation)
RPOA sets (Formation)RPOA sets (Formation)
RPOA sets (Formation)
Adel Nehaoua

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement
Adel Nehaoua

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité
Adel Nehaoua

Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6
Adel Nehaoua

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes
Adel Nehaoua

Les terrassements
Les terrassementsLes terrassements
Les terrassements
Adel Nehaoua

Généralités
GénéralitésGénéralités
Généralités
Adel Nehaoua

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie
Adel Nehaoua

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie
Adel Nehaoua

Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités
Adel Nehaoua


Plus de Adel Nehaoua (17)

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service

B11 - définition des niveaux de sevice
B11 - définition des niveaux de seviceB11 - définition des niveaux de sevice
B11 - définition des niveaux de sevice

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]

B40 - manuel de projeteurs
B40 - manuel de projeteursB40 - manuel de projeteurs
B40 - manuel de projeteurs

Passages à faune
Passages à faunePassages à faune
Passages à faune

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier

PARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ARTPARASESMIQUE DES OUVRAGES D’ART
PARASESMIQUE DES OUVRAGES D’ART

RPOA sets (Formation)
RPOA sets (Formation)RPOA sets (Formation)
RPOA sets (Formation)

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité

Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6Guide des renforcements fascicule 1 6
Guide des renforcements fascicule 1 6

Représentation graphique des routes
Représentation graphique des routesReprésentation graphique des routes
Représentation graphique des routes

Les terrassements
Les terrassementsLes terrassements
Les terrassements

Généralités
GénéralitésGénéralités
Généralités

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie

Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités


Dernier

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk


Dernier (12)

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf


Enrobé modifié

  • 1. Par Adel Nehaoua DECEMBRE 2009 Enrobé S.E.T.Sétif : Système de Management de la Qualité (SMQ) Certifié ISO 9001 : 2000 Tel : 036.84.74.90 / 036.84.90.27 Fax : 036.84.74.88 Site web : www.sets.dz Email : contact@sets.dz SOCIETE D’ETUDES TECHNIQUES DE SETIF
  • 2. Enrobé Sommaire Société des Etudes Techniques Sétif S.E.T.S 2009 2 SOMMAIRE ENROBE..................................................................................................................................................3 1. Introduction..............................................................................................................................3 2. Description générale.................................................................................................................3 3. Familles d'enrobés bitumineux.................................................................................................4 3. 1 Produits Chauds............................................................................................................................................. 4 3.1.1 Béton bitumineux :............................................................................................................................. 4 3.1.2 Grave bitume : ................................................................................................................................... 4 3.1.3 Autres :.............................................................................................................................................. 4 3. 2 Produits Froids............................................................................................................................................... 5 3.2.1 Enrobé froid :..................................................................................................................................... 5 3.2.2 Grave émulsion : ................................................................................................................................ 5 3.2.3 Autres :.............................................................................................................................................. 5 4. Technique .................................................................................................................................6 4. 1 Conception.................................................................................................................................................... 6 4. 2 Fabrication..................................................................................................................................................... 6 4.2.1 Alimentation : .................................................................................................................................... 6 4.2.2 Convoyage : ....................................................................................................................................... 6 4.2.3 Séchage :............................................................................................................................................ 6 4.2.4 Malaxage : ......................................................................................................................................... 6 4.2.5 Adjonction des fines évaporées : ........................................................................................................ 7 4.2.6 Adjonction du bitume :....................................................................................................................... 7 4.2.7 Stockage :........................................................................................................................................... 7 4.2.8 Chargement : ..................................................................................................................................... 7 4. 3 Transport et stockage .................................................................................................................................... 7 4. 4 Application .................................................................................................................................................... 8 5. Qualité......................................................................................................................................9 6. Évolution et environnement.....................................................................................................9 LES ENROBES A HAUT MODULE ................................................................................................... 10 1. BBME (Bétons Bitumineux à Module Élevé ............................................................................10 2. EME Les enrobés à module élevés..........................................................................................11 2. 1 EME – dimensionnement............................................................................................................................. 12 2. 2 EME - autres caractéristiques....................................................................................................................... 13 2.2.1 Formulation ..................................................................................................................................... 13 2.2.2 Chantier........................................................................................................................................... 13 2.2.3 Développement durable................................................................................................................... 13 2. 3 EME historique ............................................................................................................................................ 14 2.3.1 Evolution de la grave-bitume............................................................................................................ 14 2.3.2 1980 : Innovation des entreprises..................................................................................................... 14 2.3.3 Généralisation des produits d’entreprise.......................................................................................... 14 2.3.4 Normalisation en 1991..................................................................................................................... 14 2. 4 EME -Retour d’expérience France ................................................................................................................ 15 2.4.1 Système de notation ........................................................................................................................ 15 2.4.2 Résultats.......................................................................................................................................... 15 2.4.3 Sur le comportement des EME ......................................................................................................... 15 2.4.4 Précautions d’emploi........................................................................................................................ 15 LES ENROBES A HAUT MODULE - CONCLUSION ....................................................................... 16
  • 3. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 3 Enrobé Figure 1 Couche de fondation d'une route en enrobé de type grave bitume 1. Introduction Un enrobé (ou enrobé bitumineux) est un mélange de graviers, sable et de bitume appliqué en une ou plusieurs couches pour constituer la chaussée des routes. 2. Description générale Un enrobé bitumineux est constitué de différents matériaux :  des granulats : graviers de diamètre supérieur à 80 micromètres.  des « fines » ou fillers : sables et poussières de section inférieure à 80 micromètres. Ces éléments, présents naturellement en faible quantité dans les granulats, sont essentiels pour réaliser l'enrobage du liant (le bitume) avec les granulats, car ce sont les fines qui agrègent le bitume.  du liant hydrocarboné, composé essentiellement de bitume de nos jours.
  • 4. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 4 3. Familles d'enrobés bitumineux Les différentes formules d'enrobés sont caractérisés par :  Leur granulométrie ;  Le type de liant et la teneur en liant ;  Le procédé de fabrication (chaud ou froid) ;  L'adjonction éventuelle de matériaux particuliers. 3. 1 Produits Chauds Ils'agit des enrobés fabriqués à chaud (aux alentours de 180°C) et appliqués à chaud (aux alentours des 150°C) 3.1.1 Béton bitumineux :  Enrobé riche en bitume, utilisé principalement pour les couches de roulement, c'est-à-dire pour les couches supérieures de la chaussée. Les bétons bitumineux se classent en fonction de leur granulométrie : o Béton Bitumineux Ultra Mince (BBUM) : Épaisseur de couche de 2 cm, utilisé pour les couches d'accrochage destinées à lier deux couches. o Béton Bitumineux Très Mince (BBTM) : Épaisseur de couche de 2,5 cm. Très utilisé en France pour les couches de roulement, elle permet de réaliser une couche d'usure qui, après quelques années, pourra être rabotée et refaite. o Béton Bitumineux Mince (BBM) : Épaisseur de couche de 3 à 5 cm. o Béton Bitumineux Semi-Grenu (BBSG) : Très utilisé en France pour les couches de roulement. Épaisseur de couche d'environ 6 cm. 3.1.2 Grave bitume :  Enrobé à plus faible teneur en liant (bitume) destiné aux couches de fondation ou d'assise (sous-couches). 3.1.3 Autres : On distingue également d'autres formules plus rarement utilisées :  Enrobé à Module Elevé (EME)  Enrobé drainant
  • 5. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 5  Enrobé avec adjonction de colorant  Enrobé avec adjonction de polyéthylène  Enrobé avec adjonction de verre pilé  Enrobé avec adjonction de matériau local. 3. 2 Produits Froids Il s'agit d'enrobés fabriqués et appliqués à froid, par adjonction d'émulsion de bitume garantissant la malléabilité du matériau. 3.2.1 Enrobé froid : enrobé de faible granulométrie (0/4 ou 0/6 en principe) avec une forte teneur en liant et en fines, généralement utilisé de manière temporaire pour permettre la circulation de véhicules sur des voies en cours de travaux, ou encore pour reboucher des petites tranchées, trous, et nids de poules sur des chaussées déformées. Cet enrobé est très utilisé au printemps en période de dégel, pour réparer les détériorations de la chaussée dus au gel. 3.2.2 Grave émulsion : Mélange de grave avec une faible proportion d'émulsion de bitume. 3.2.3 Autres : Il existe aussi des enrobés bitumineux à froid qui sont destinés à la réalisation de couches de roulement. Ce sont des enrobés hydrocarbonés à froid (non stockables) ou tous les granulats sont recouverts de liant.
  • 6. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 6 4. Technique 4. 1 Conception Voir les méthodes de Dimensionnement des structures de chaussées. 4. 2 Fabrication Les enrobés sont fabriqués par une centrale d'enrobage (ou poste d'enrobage), à froid ou à chaud. Il existe des centrales fixes, situés généralement à proximité d'une carrière, ou mobiles, principalement utilisées lors des grands travaux tels que la construction d'une autoroute. Le processus de fabrication d'enrobé suit les étapes suivantes : 4.2.1 Alimentation : Remplissage de trémies (« pré-doseurs ») avec les différentes sections de granulats, à l'aide d'un chargeur ; Adjonction éventuelle de fillers. 4.2.2 Convoyage : Les pré-doseurs déversent leur contenu à des vitesses différentes correspondant à la proportion désirée par section de matériau (en fonction de la formule d'enrobé à produire), sur un tapis convoyeur. 4.2.3 Séchage : les matériaux sont enfournés dans le tambour malaxeur de la centrale, qui est un cylindre pouvant mesurer plus de 10 mètres de long et 2 m de diamètre, animé par des galets provoquant sa rotation, et disposant à l'autre extrémité d'un brûleur (généralement alimenté au fioul lourd - qui est un produit d'une plus grande viscosité, qui peut être plus ou moins désoufré-), dont la flamme peut mesurer plusieurs mètres. À l'entrée du tambour, et tout au long de leur progression à l'intérieur de celui-ci, les matériaux sont séchés par la température de la flamme. 4.2.4 Malaxage : Tout au long de leur progression, les matériaux sont mélangés grâce à la rotation du tambour et des lames placées à l'intérieur.
  • 7. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 7 4.2.5 Adjonction des fines évaporées : Les fumées issues du séchage sont filtrées et les fines contenues dans ces fumées sont réinjectées dans le tambour afin de respecter la granulométrie initiale. 4.2.6 Adjonction du bitume : Les matériaux parvenant à l'autre extrémité du malaxeur sont « enrobés » avec le bitume injecté à l'aide d'une pompe selon la teneur désirée, et un dernier malaxage est effectué. 4.2.7 Stockage : L’enrobé produit est ensuite stocké en trémies, soit à l'aide d'un chariot (ou skip) dans lequel on déverse l'enrobé en sortie du malaxeur par gâchées, soit en continu à l'aide de tapis adaptés. 4.2.8 Chargement : L’enrobé stocké est ensuite chargé dans les camions qui se placent sous les trémies de stockage, ou se trouve une bascule. 4. 3 Transport et stockage Les enrobés chauds sont transportés dans des camions disposant d'une benne munie de trappes à l'arrière. La législation dans un grand nombre de pays occidentaux impose que les bennes doivent être bâchées lors du transport d'enrobés chauds. Un enrobé stocké dans la benne d'un camion bâché peut rester plusieurs heures à température, mais il est indispensable de l'appliquer rapidement avant qu'il refroidisse (au-dessous de 130°C, un enrobé est très difficile à travailler, et la qualité de l'application peut être remise en cause). Pour réduire en partie le problème de refroidissement, le transport dans des bennes rondes avec un calorifugeage (ex: laine de roche) assure un meilleur maintien de la température. Les enrobés froids ou grave émulsions peuvent être stockés plusieurs semaines à l'abri des intempéries.
  • 8. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 8 4. 4 Application Figure 2 Un finisseur en cours d'application, on remarque le camion vidant sa benne d'enrobé dans la trémie L'application de l'enrobé est effectuée, en fonction de la surface à couvrir :  manuellement, à l'aide de « râteaux », par la technique dite du « tirage au râteau ».  lorsque la surface est intermédiaire grâce à un accessoire monté sur mini-pelle.  à l'aide d'un finisseur (ou finisher). À la suite de l'application, un compactage est assuré à l'aide d'un compacteur (les petits compacteurs sont également nommés « cylindres »). On peut appliquer seul l'enrobé à froid : une vidéo de l'application de l'enrobé à froid Rubis (Rouge ou Noir) Enrobé Rubis de Celtivia
  • 9. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 9 5. Qualité Tant au niveau de la fabrication qu'au niveau de l'application, les entreprises et les clients, notamment les collectivités, effectuent un contrôle qualité. Les principaux essais effectués sont les suivants :  Essais de résistance et de comportement en laboratoire lors de l'élaboration de nouvelles formules d'enrobés (coefficient d'orniérage, ...)  Contrôle d'échantillons de bitume prélevés à l'approvisionnement des centrales (viscosité).  Analyse granulométrique, Hygrométrie, coefficient d'aplatissement, taux d'argile dans les fines (valeur au bleu de méthylène) sur des échantillons de matériau prélevés à l'approvisionnement des centrales.  Teneur en bitume et analyse granulométrique sur échantillons d'enrobé prélevés lors de l'application (par un processus d'extraction de bitume et de lavage des matériaux au perchloroéthylène.  Analyse de rugosité, compacité effectués sur la chaussée une fois l'application d'une couche d'enrobée effectuée. 6. Évolution et environnement Si la production et l'application d'enrobés bitumineux reste une activité extrêmement polluante, certains efforts sont réalisés en vue :  de réduire les coûts de fabrication et de mise en œuvre.  de réduire les risques pour la santé des ouvriers travaillant sur les postes d'enrobage ou sur les chantiers d'application.  de réduire la pollution générée. Ces principales améliorations sont :  L'utilisation (de façon encore marginale) de liants de nature végétale substitués au bitume.  L'amélioration des liants, notamment grâce à l'apparition des bio-liants, afin de diminuer la température de fabrication et d'application, ce qui a pour effet de libérer moins de vapeurs nocives, et de réduire la consommation en énergie des centrales d'enrobage.  Le recyclage de plus en plus répandu d'enrobé rigidifié issu de rabotages de routes et de déchets de poste.  L'amélioration de la productivité des centrales, visant à optimiser leur consommation énergétique et à réduire la quantité de déchets en début et en fin de cycle de fabrication.
  • 10. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 10 Les enrobés à haut module Du module de rigidité pour les chaussées souples  En couche de surface pour limiter l’orniérage, pour le renforcement  En assise de chaussée pour l’apport structurant 1. BBME (Bétons Bitumineux à Module Élevé NF EN 13108-1 (ex- NF P 98-141)  Enrobés pour couches de surface, roulement ou liaison  Epaisseurs de mise en œuvre : o 5 à 7 cm pour BBME 0/10 o 6 à 9 cm pour BBME 0/14  Trois classes selon leur comportement mécanique : o Classe 1 : % ornière à 30000 cycles < 10 % o Classe 2 : % ornière à 30000 cycles < 7.5 % o Classe 3 : % ornière à 30000 cycles < 5%  Module : classe 1 >9000 MPa, classe 2 et 3 > 12000 MPa  Compacités sur chantier : 4 à 8% de vides  En général bitume dur (20/30) pur ou modifié => moins maniables  PMT (macrotexture) identiques à BBSG  Très bon comportement à l’orniérage, apport structurel pour le renforcement et bonne résistance en fatigue.
  • 11. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 11 2. EME Les enrobés à module élevés NF EN 13108-1 (ex- NF P 98-140)  Enrobé structurant pour assise de chaussée  Produit normalisé o 6 à 8 cm pour EME 0/10 o 7 à 13 cm pour EME 0/14 o 9 à 15 cm pour EME 0/20  Deux classes selon la teneur en bitume  Classe 1 : 4.2 ppc environ (module de richesse 2.5)  Classe 2 : 5.6 ppc environ (module de richesse 3.4)  Compacités sur chantier : classe 1 <10% de vide, classe 2 < 6%  Module E > 14 000 MPa  Déformation o 6 > 100 def (classe 1) o 6> 130 def (classe 2)  Tenue à l’orniérage < 7,5 % à 30 000 cycles et 60 °C
  • 12. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 12 2. 1 EME – dimensionnement t
  • 13. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 13 2. 2 EME - autres caractéristiques 2.2.1 Formulation  possibilité d’utilisation de granulats calcaires  teneur en sable élevée  possibilité de correction du grade du bitume par des additifs hydrocarbonés solides, asphaltes naturels, gilsonite…  forte influence du liant sur la résistance à la fatigue  possibilité d’utilisation de liant modifié pour résistance à la fatigue > 150 def (procédés spéciaux) 2.2.2 Chantier  Vérification de la formulation et des performances  Application en épaisseur constante  Moyens de compactage adaptés 2.2.3 Développement durable  enrobé très adapté à l’introduction d’agrégats d’enrobés recyclés à fort taux  Fort apport structurel, limitation de quantités utilisées  enrobé adapté à l’utilisation de procédés tiède de fabrication
  • 14. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 14 2. 3 EME historique 2.3.1 Evolution de la grave-bitume  Forte compacité (89 à 92%) pour la rigidité de l’enrobés  Augmentation des teneurs en bitume élevée (3,5 à 4,5%) pour la résistance à la fatigue 2.3.2 1980 : Innovation des entreprises  Utilisation d’un bitume dur (10/20) augmentation de la rigidité  Permet l’augmentation de la teneur en bitume (5,2 à 6,2 %) pour une résistance à la fatigue améliorée 2.3.3 Généralisation des produits d’entreprise  Avis techniques à partir de 1988 2.3.4 Normalisation en 1991  1991 publication de la norme NF P 98-140  2006 normalisation du bitume dur  2007 norme européenne NF EN 13108-1 Actuellement  Diffusion internationale de la technique
  • 15. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 15 2. 4 EME -Retour d’expérience France  Par le réseau scientifique et technique français  Publié dans la note d’information du SETRA n°96 (1997)  Sélection de 50 chantiers réseau public issus de 15 ans d’application  Visites des chantiers : relevés de dégradations  Notation des chantiers 2.4.1 Système de notation  niveau 0: pas de dégradations  niveau 1: fissures sans gravité et peu nombreuses  niveau 2: faïençages et fissures nombreuses  FT: fissures transversales d’origine thermique 2.4.2 Résultats Age Niv. 0 Niv. 1 Niv. 2 FT Total 2 à 6 ans 1 5 8 3 1 2 6 6 à 1 0 ans 5 5 4 0 1 4 1 0 a n s 1 3 3 1 7 2.4.3 Sur le comportement des EME  bonnes performances mécaniques  apport structurel important  bonne résistance à l’orniérage  pas de problèmes de fissuration thermique 2.4.4 Précautions d’emploi  support peu déformable
  • 16. Enrobé Société des Etudes Techniques Sétif S.E.T.S 2009 16  strict respect des épaisseurs  vérification des performances avec les matériaux du chantier  nécessité d’une couche de roulement Les enrobés à haut module - conclusion  En couche de surface o Lutte contre l’orniérage o Renforcement par rechargement  En structure o Fort pouvoir structurant o Changer les habitudes de teneur en liant o Bon retour d’expérience o Economiquement rationnel
