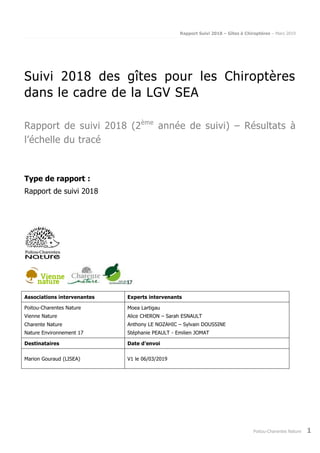

Suivi Gites à Chiroptères - 2018 - PCN

Rapport réalisé pour le compte de :
LGV SEA TOURS-BORDEAUX
Suivi 2018 des gîtes pour les
Chiroptères dans le cadre de la
LGV SEA
Rapport de suivi 2018 (2ème
année de suivi) –
Résultats à l’échelle du tracé

Rapport Suivi 2018 – Gîtes à Chiroptères – Mars 2019
Poitou-Charentes Nature 1
Suivi 2018 des gîtes pour les Chiroptères
dans le cadre de la LGV SEA
année de suivi) – Résultats à
l’échelle du tracé
Type de rapport :
Rapport de suivi 2018
Associations intervenantes Experts intervenants
Poitou-Charentes Nature
Vienne Nature
Charente Nature
Nature Environnement 17
Moea Lartigau
Alice CHERON – Sarah ESNAULT
Anthony LE NOZAHIC – Sylvain DOUSSINE
Stéphanie PEAULT - Emilien JOMAT
Destinataires Date d’envoi
Marion Gouraud (LISEA) V1 le 06/03/2019

Rapport Suivi 2018 – Gîtes à Chiroptères – Février 2019
2 Poitou-Charentes Nature

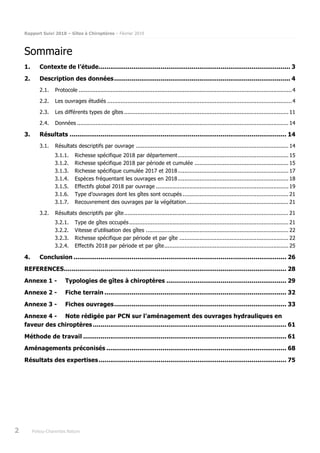

Sommaire
1. Contexte de l’étude................................................................................................... 3
2. Description des données........................................................................................... 4
2.1. Protocole ...............................................................................................................................4
2.2. Les ouvrages étudiés ..............................................................................................................4
2.3. Les différents types de gîtes .................................................................................................. 11

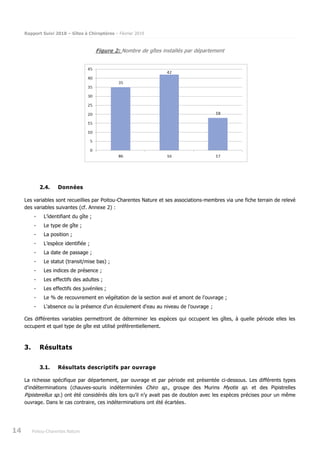

2.4. Données .............................................................................................................................. 14
3. Résultats ................................................................................................................ 14
3.1. Résultats descriptifs par ouvrage ........................................................................................... 14
3.1.1. Richesse spécifique 2018 par département.................................................................. 15
3.1.2. Richesse spécifique 2018 par période et cumulée ........................................................ 15

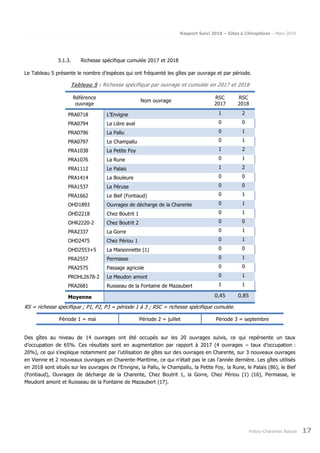

3.1.3. Richesse spécifique cumulée 2017 et 2018.................................................................. 17

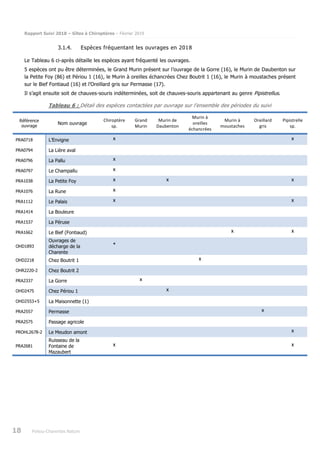

3.1.4. Espèces fréquentant les ouvrages en 2018.................................................................. 18

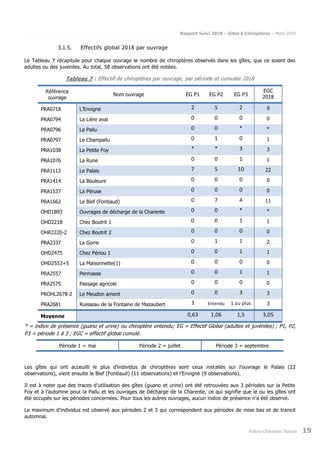

3.1.5. Effectifs global 2018 par ouvrage ............................................................................... 19

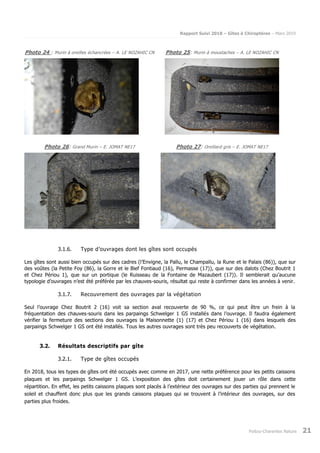

3.1.6. Type d’ouvrages dont les gîtes sont occupés ............................................................... 21
3.1.7. Recouvrement des ouvrages par la végétation............................................................. 21
3.2. Résultats descriptifs par gîte.................................................................................................. 21
3.2.1. Type de gîtes occupés............................................................................................... 21

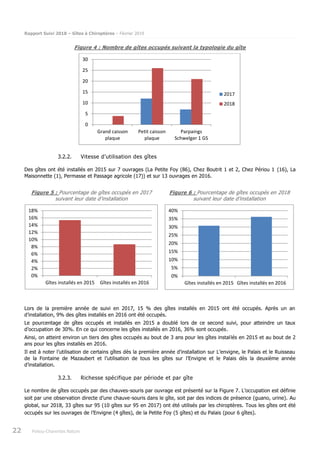

3.2.2. Vitesse d’utilisation des gîtes ..................................................................................... 22

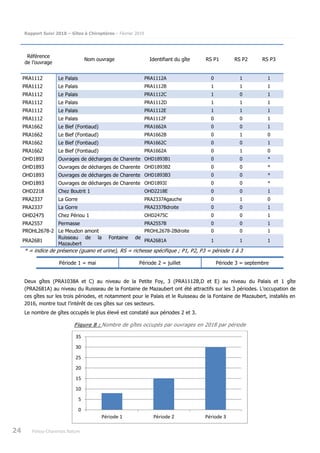

3.2.3. Richesse spécifique par période et par gîte ................................................................. 22
3.2.4. Effectifs 2018 par période et par gîte.......................................................................... 25

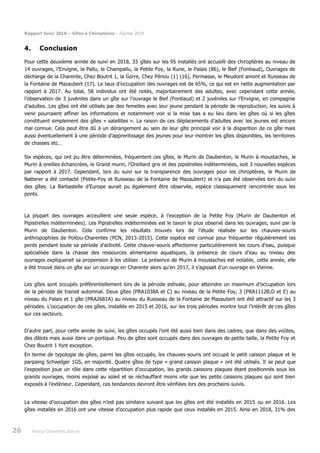

4. Conclusion .............................................................................................................. 26
REFERENCES................................................................................................................... 28

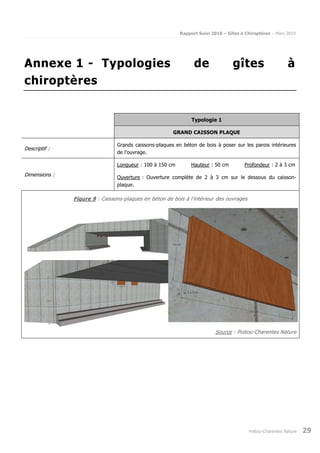

Annexe 1 - Typologies de gîtes à chiroptères .............................................................. 29

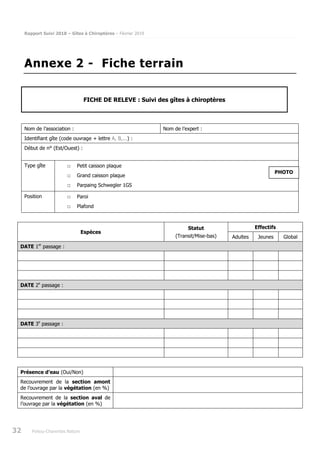

Annexe 2 - Fiche terrain .............................................................................................. 32

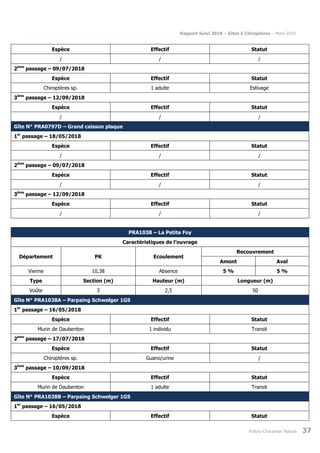

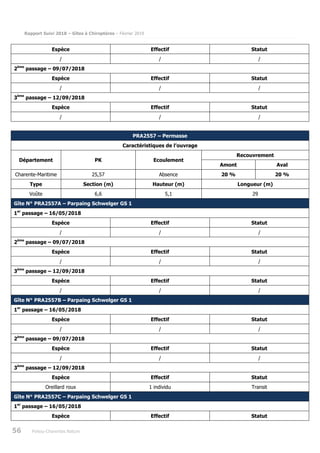

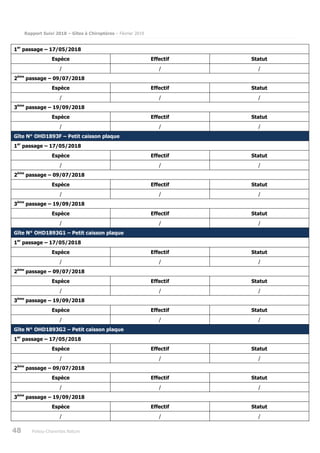

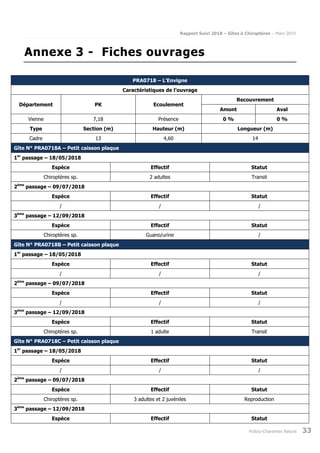

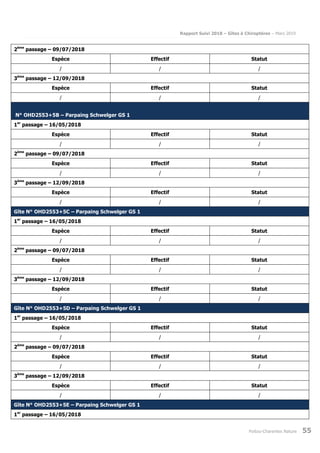

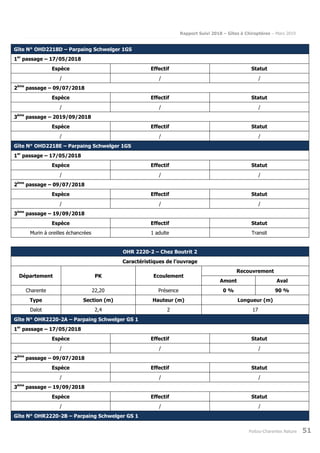

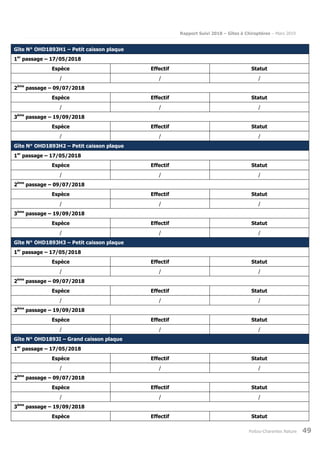

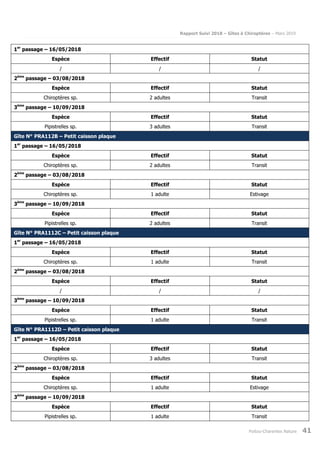

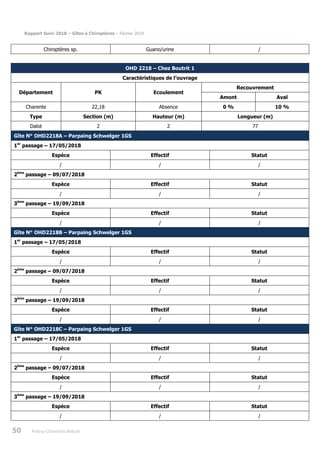

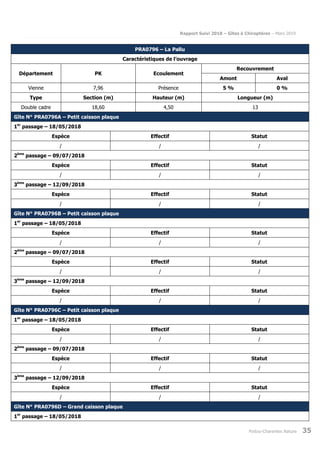

Annexe 3 - Fiches ouvrages......................................................................................... 33

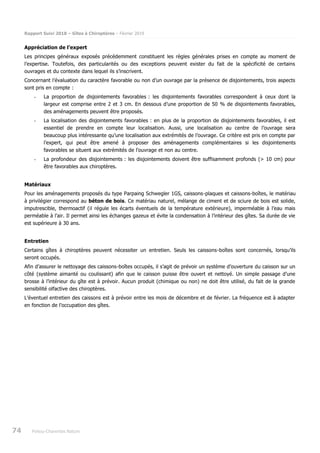

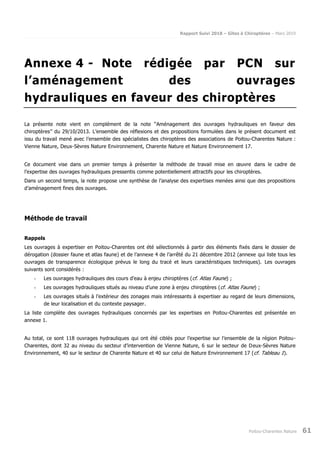

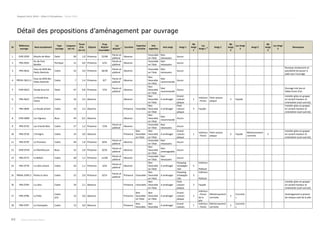

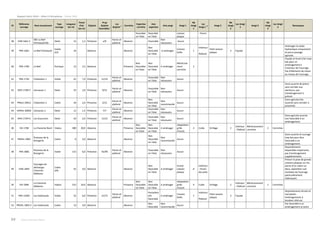

Annexe 4 - Note rédigée par PCN sur l’aménagement des ouvrages hydrauliques en
faveur des chiroptères .................................................................................................... 61

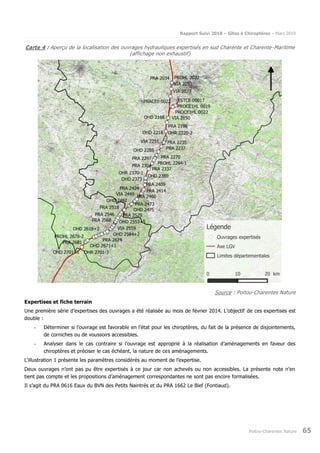

Méthode de travail ......................................................................................................... 61
Aménagements préconisés ............................................................................................. 68

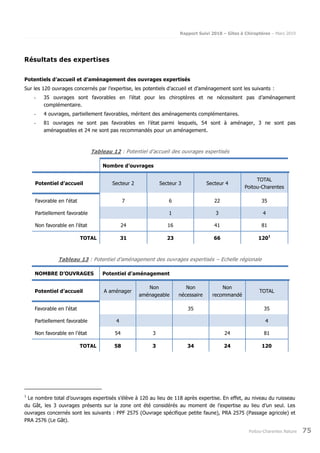

Résultats des expertises................................................................................................. 75

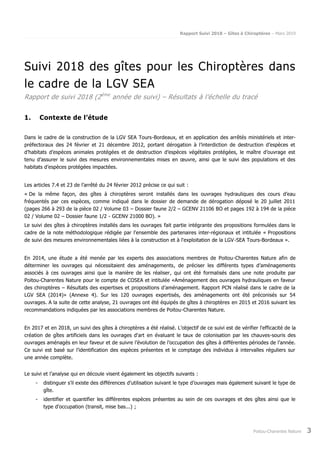

Suivi 2018 des gîtes pour les Chiroptères dans
le cadre de la LGV SEA
année de suivi) – Résultats à l’échelle du tracé
1. Contexte de l’étude
Dans le cadre de la construction de la LGV SEA Tours-Bordeaux, et en application des arrêtés ministériels et inter-
préfectoraux des 24 février et 21 décembre 2012, portant dérogation à l’interdiction de destruction d’espèces et
d’habitats d’espèces animales protégées et de destruction d’espèces végétales protégées, le maître d’ouvrage est
tenu d’assurer le suivi des mesures environnementales mises en œuvre, ainsi que le suivi des populations et des
habitats d’espèces protégées impactées.
Les articles 7.4 et 23 de l’arrêté du 24 février 2012 précise ce qui suit :
« De la même façon, des gîtes à chiroptères seront installés dans les ouvrages hydrauliques des cours d’eau
fréquentés par ces espèces, comme indiqué dans le dossier de demande de dérogation déposé le 20 juillet 2011
(pages 266 à 293 de la pièce 02 / Volume 03 – Dossier faune 2/2 – GCENV 21106 BO et pages 192 à 194 de la pièce
02 / Volume 02 – Dossier faune 1/2 - GCENV 21000 BO). »
Le suivi des gîtes à chiroptères installés dans les ouvrages fait partie intégrante des propositions formulées dans le
cadre de la note méthodologique rédigée par l'ensemble des partenaires inter-régionaux et intitulée « Propositions
de suivi des mesures environnementales liées à la construction et à l'exploitation de la LGV-SEA Tours-Bordeaux ».
En 2014, une étude a été menée par les experts des associations membres de Poitou-Charentes Nature afin de
déterminer les ouvrages qui nécessitaient des aménagements, de préciser les différents types d’aménagements
associés à ces ouvrages ainsi que la manière de les réaliser, qui ont été formalisés dans une note produite par
Poitou-Charentes Nature pour le compte de COSEA et intitulée «Aménagement des ouvrages hydrauliques en faveur
des chiroptères – Résultats des expertises et propositions d’aménagement. Rapport PCN réalisé dans le cadre de la
LGV SEA (2014)» (Annexe 4). Sur les 120 ouvrages expertisés, des aménagements ont été préconisés sur 54
ouvrages. A la suite de cette analyse, 21 ouvrages ont été équipés de gîtes à chiroptères en 2015 et 2016 suivant les
recommandations indiquées par les associations membres de Poitou-Charentes Nature.
En 2017 et en 2018, un suivi des gîtes à chiroptères a été réalisé. L’objectif de ce suivi est de vérifier l'efficacité de la
création de gîtes artificiels dans les ouvrages d'art en évaluant le taux de colonisation par les chauves-souris des
ouvrages aménagés en leur faveur et de suivre l’évolution de l’occupation des gîtes à différentes périodes de l’année.
Ce suivi est basé sur l’identification des espèces présentes et le comptage des individus à intervalles réguliers sur
une année complète.
Le suivi et l’analyse qui en découle visent également les objectifs suivants :
- distinguer s’il existe des différences d’utilisation suivant le type d’ouvrages mais également suivant le type de
gîte.
- identifier et quantifier les différentes espèces présentes au sein de ces ouvrages et des gîtes ainsi que le
type d’occupation (transit, mise bas...) ;

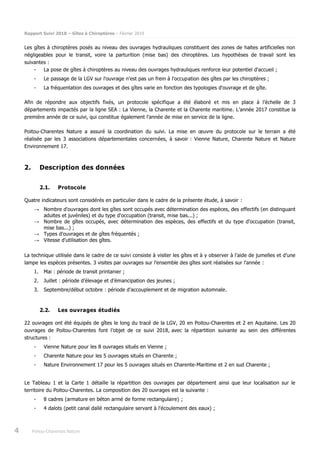

Les gîtes à chiroptères posés au niveau des ouvrages hydrauliques constituent des zones de haltes artificielles non
négligeables pour le transit, voire la parturition (mise bas) des chiroptères. Les hypothèses de travail sont les
suivantes :
- La pose de gîtes à chiroptères au niveau des ouvrages hydrauliques renforce leur potentiel d'accueil ;
- Le passage de la LGV sur l'ouvrage n'est pas un frein à l'occupation des gîtes par les chiroptères ;
- La fréquentation des ouvrages et des gîtes varie en fonction des typologies d'ouvrage et de gîte.
Afin de répondre aux objectifs fixés, un protocole spécifique a été élaboré et mis en place à l’échelle de 3
départements impactés par la ligne SEA : La Vienne, la Charente et la Charente maritime. L’année 2017 constitue la
première année de ce suivi, qui constitue également l’année de mise en service de la ligne.
Poitou-Charentes Nature a assuré la coordination du suivi. La mise en œuvre du protocole sur le terrain a été
réalisée par les 3 associations départementales concernées, à savoir : Vienne Nature, Charente Nature et Nature
Environnement 17.
2. Description des données
2.1. Protocole
Quatre indicateurs sont considérés en particulier dans le cadre de la présente étude, à savoir :
→ Nombre d'ouvrages dont les gîtes sont occupés avec détermination des espèces, des effectifs (en distinguant
adultes et juvéniles) et du type d'occupation (transit, mise bas...) ;
→ Nombre de gîtes occupés, avec détermination des espèces, des effectifs et du type d'occupation (transit,
mise bas...) ;
→ Types d'ouvrages et de gîtes fréquentés ;
→ Vitesse d’utilisation des gîtes.
La technique utilisée dans le cadre de ce suivi consiste à visiter les gîtes et à y observer à l’aide de jumelles et d’une
lampe les espèces présentes. 3 visites par ouvrages sur l’ensemble des gîtes sont réalisées sur l’année :
1. Mai : période de transit printanier ;
2. Juillet : période d’élevage et d’émancipation des jeunes ;
3. Septembre/début octobre : période d’accouplement et de migration automnale.
2.2. Les ouvrages étudiés
22 ouvrages ont été équipés de gîtes le long du tracé de la LGV, 20 en Poitou-Charentes et 2 en Aquitaine. Les 20
ouvrages de Poitou-Charentes font l’objet de ce suivi 2018, avec la répartition suivante au sein des différentes
structures :
- Vienne Nature pour les 8 ouvrages situés en Vienne ;
- Charente Nature pour les 5 ouvrages situés en Charente ;
- Nature Environnement 17 pour les 5 ouvrages situés en Charente-Maritime et 2 en sud Charente ;
Le Tableau 1 et la Carte 1 détaille la répartition des ouvrages par département ainsi que leur localisation sur le
territoire du Poitou-Charentes. La composition des 20 ouvrages est la suivante :
- 8 cadres (armature en béton armé de forme rectangulaire) ;
- 4 dalots (petit canal dallé rectangulaire servant à l'écoulement des eaux) ;

- 3 portiques (galerie couverte dont les voûtes ou les plafonds sont supportés par des colonnes, des piliers ou
des arcades soutenues par deux rangées de colonnes, ou par un mur et une rangée de colonnes) ;
- 5 voûtes.

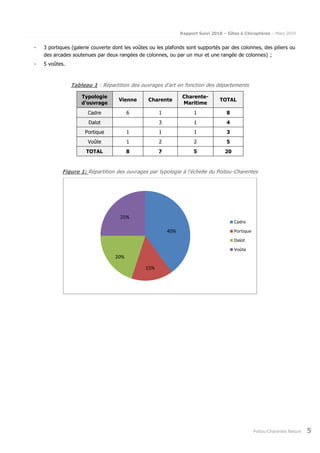

Tableau 1 : Répartition des ouvrages d'art en fonction des départements
Typologie
d’ouvrage
Vienne Charente
Charente-
Maritime
TOTAL
Cadre 6 1 1 8
Dalot 3 1 4
Portique 1 1 1 3
Voûte 1 2 2 5
TOTAL 8 7 5 20
Figure 1: Répartition des ouvrages par typologie à l’échelle du Poitou-Charentes
40%
15%
20%
25%
Cadre
Portique
Dalot
Voûte

Les typologies des ouvrages et leurs dimensions sont détaillées dans le tableau ci-dessous:

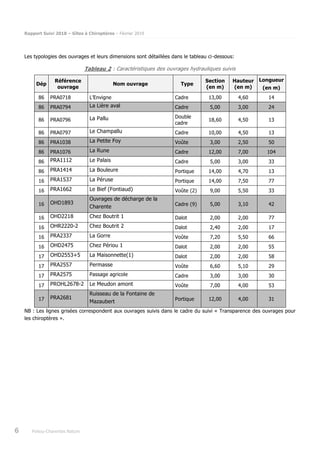

Tableau 2 : Caractéristiques des ouvrages hydrauliques suivis
Dép
Référence
ouvrage
Nom ouvrage Type
Section
(en m)
Hauteur
(en m)
Longueur
(en m)
86 PRA0718 L’Envigne Cadre 13,00 4,60 14
86 PRA0794 La Lière aval Cadre 5,00 3,00 24
86 PRA0796 La Pallu Double
cadre
18,60 4,50 13
86 PRA0797 Le Champallu Cadre 10,00 4,50 13
86 PRA1038 La Petite Foy Voûte 3,00 2,50 50
86 PRA1076 La Rune Cadre 12,00 7,00 104
86 PRA1112 Le Palais Cadre 5,00 3,00 33
86 PRA1414 La Bouleure Portique 14,00 4,70 13
16 PRA1537 La Péruse Portique 14,00 7,50 77
16 PRA1662 Le Bief (Fontiaud) Voûte (2) 9,00 5,50 33
16 OHD1893
Ouvrages de décharge de la
Charente Cadre (9) 5,00 3,10 42
16 OHD2218 Chez Boutrit 1 Dalot 2,00 2,00 77
16 OHR2220-2 Chez Boutrit 2 Dalot 2,40 2,00 17
16 PRA2337 La Gorre Voûte 7,20 5,50 66
16 OHD2475 Chez Périou 1 Dalot 2,00 2,00 55
17 OHD2553+5 La Maisonnette(1) Dalot 2,00 2,00 58
17 PRA2557 Permasse Voûte 6,60 5,10 29
17 PRA2575 Passage agricole Cadre 3,00 3,00 30
17 PROHL2678-2 Le Meudon amont Voûte 7,00 4,00 53
17 PRA2681
Ruisseau de la Fontaine de
Mazaubert Portique 12,00 4,00 31
NB : Les lignes grisées correspondent aux ouvrages suivis dans le cadre du suivi « Transparence des ouvrages pour
les chiroptères ».

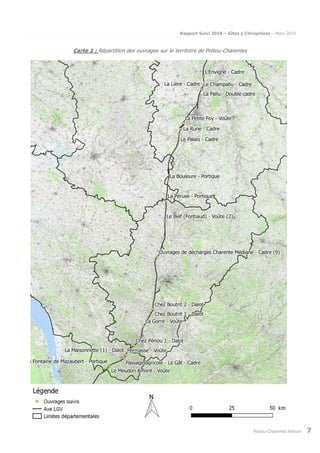

Carte 1 : Répartition des ouvrages sur le territoire de Poitou-Charentes

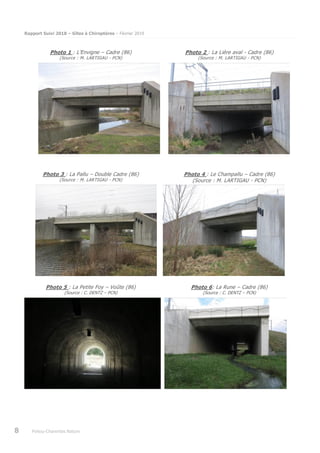

Photo 1 : L’Envigne – Cadre (86)
(Source : M. LARTIGAU - PCN)
Photo 2 : La Lière aval - Cadre (86)
Photo 3 : La Pallu – Double Cadre (86)
Photo 4 : Le Champallu – Cadre (86)
Photo 5 : La Petite Foy – Voûte (86)
(Source : C. DENTZ – PCN)
Photo 6: La Rune – Cadre (86)
(Source : C. DENTZ – PCN)

Photo 7: Le Palais – Cadre (86)
Photo 8: La Bouleure – Portique (86)
Photo 9: La Péruse – Portique (16)
(Source : A. Le Nozahic – CN)
Photo 10: Le Bief (Fontiaud) – Voûte (16)
Photo 11: Charente médiane – Cadre (16)
(Source : L. PRECIGOUT – CN)
Photo 12: Chez Boutrit 1 – Dalot (16)
(Source : T. Hercé – CN)

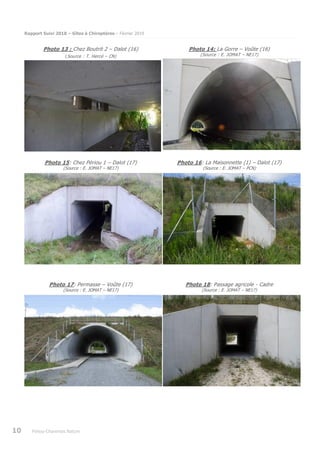

Photo 13 : Chez Boutrit 2 – Dalot (16)
(Source : T. Hercé – CN)
Photo 14: La Gorre – Voûte (16)
(Source : E. JOMAT – NE17)
Photo 15: Chez Périou 1 – Dalot (17)
Photo 16: La Maisonnette (1) – Dalot (17)
(Source : E. JOMAT – PCN)
Photo 17: Permasse – Voûte (17)
Photo 18: Passage agricole - Cadre

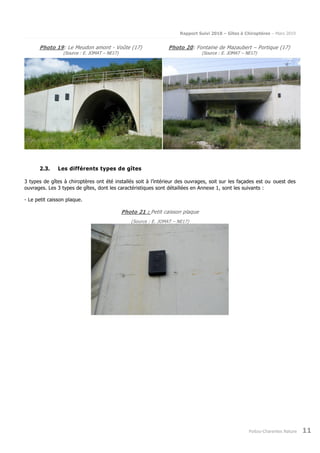

Photo 19: Le Meudon amont - Voûte (17)
Photo 20: Fontaine de Mazaubert – Portique (17)
2.3. Les différents types de gîtes
3 types de gîtes à chiroptères ont été installés soit à l’intérieur des ouvrages, soit sur les façades est ou ouest des
ouvrages. Les 3 types de gîtes, dont les caractéristiques sont détaillées en Annexe 1, sont les suivants :
- Le petit caisson plaque.
Photo 21 : Petit caisson plaque

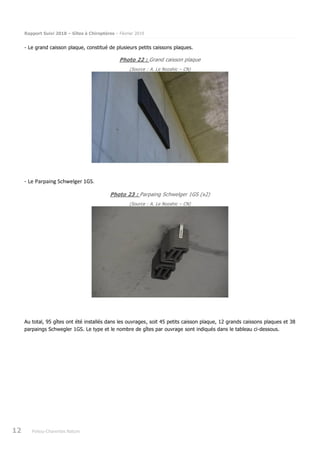

- Le grand caisson plaque, constitué de plusieurs petits caissons plaques.
Photo 22 : Grand caisson plaque
- Le Parpaing Schwelger 1GS.
Photo 23 : Parpaing Schwelger 1GS (x2)
Au total, 95 gîtes ont été installés dans les ouvrages, soit 45 petits caisson plaque, 12 grands caissons plaques et 38
parpaings Schwegler 1GS. Le type et le nombre de gîtes par ouvrage sont indiqués dans le tableau ci-dessous.

Tableau 3 : Répartition et type de gîtes par ouvrage
Dpt Commune Cours d’eau Nom de l’ouvrage
Type
aménagement 1
Nombre
Type 1
Type
aménagement 2
Nombre
Type 2
TOTAL
Date
de
pose
86
Scorbé-
Clairvaux
L’Envigne PRA0718
Grand caisson
plaque
1
Petit caisson
plaque
3 4
Juin
2016
86 Marigny-Brizay La Lière aval PRA0794
Petit caisson
plaque
2 2
Juin
2016
86 Marigny-Brizay La Pallu PRA0796
Grand caisson
plaque
1
Petit caisson
plaque
3 4
Juin
2016
86 Jaunay-Clan Le Champallu PRA0797
Grand caisson
plaque
1
Petit caisson
plaque
3 4
Juin
2016
86
Fontaine-le-
comte
La Petite Foy PRA1038
Parpaing
Schwegler 1GS
5 5
21/01
/2015
86
Coulombiers /
Marçay
La Rune PRA1076
Grand caisson
plaque
4
Petit caisson
plaque
3 7
Juin
2016
86 Marçay Le Palais PRA1112
Petit caisson
plaque
6 6
Juin
2016
86 Chaunay La Bouleure PRA1414
Grand caisson
plaque
1
Petit caisson
plaque
2 3
Eté
2016
16 Londigny La Péruse PRA1537
Grand caisson
plaque
1 1
Eté
2016
16 Courcome
Le Bief
(Fontiaud)
PRA1662
Parpaing
Schwegler 1GS
4
Petit caisson
plaque
3 7
Eté
2016
16 Linars/Nersac
Ouvrages de
décharge de la
Charente
OHD1893
Grand caisson
plaque
2
Petit caisson
plaque
13 15
Eté
2016
16 Becheresse Chez Boutrit 1 OHD2218
Parpaing
Schwegler 1GS
5 5
28/01
/2015
16
Blanzac-
Porcheresse
Chez Boutrit 2 OHR2220-2
Parpaing
Schwegler 1GS
2 2
28/01
/2015
16 Poullignac La Gorre PRA2337
Parpaing
Schwegler 1GS
4
Petit caisson
plaque
3 7
Eté
2016
16 Saint Vallier Chez Périou 1 OHD2475
Parpaing
Schwegler 1GS
5 5
11/02
/2015
17 Neuvicq
La
Maisonnette(1)
OHD2553+5
Parpaing
Schwegler 1GS
5 5
11/02
/2015
17 Montguyon Permasse PRA2557
Parpaing
Schwegler 1GS
3 3
11/02
/2015
17 Montguyon Passage agricole PRA2575
Parpaing
Schwegler 1GS
1 1
11/02
/2015
17 Clérac
Le Meudon
amont
PROHL2678-2
Parpaing
Schwegler 1GS
4
Petit caisson
plaque
3 7
Eté
2016
17 Clérac
Ruisseau de la
Fontaine de
Mazaubert
PRA2681
Grand caisson
plaque
1
Petit caisson
plaque
1 2
Eté
2016
Nombre total d’aménagements 95
NB : Les lignes grisées correspondent aux ouvrages suivis dans le cadre du suivi « Transparence des ouvrages pour
les chiroptères ».

Figure 2: Nombre de gîtes installés par département
2.4. Données
Les variables sont recueillies par Poitou-Charentes Nature et ses associations-membres via une fiche terrain de relevé
des variables suivantes (cf. Annexe 2) :
- L’identifiant du gîte ;
- Le type de gîte ;
- La position ;
- L’espèce identifiée ;
- La date de passage ;
- Le statut (transit/mise bas) ;
- Les indices de présence ;
- Les effectifs des adultes ;
- Les effectifs des juvéniles ;
- Le % de recouvrement en végétation de la section aval et amont de l'ouvrage ;
- L'absence ou la présence d'un écoulement d'eau au niveau de l'ouvrage ;
Ces différentes variables permettront de déterminer les espèces qui occupent les gîtes, à quelle période elles les
occupent et quel type de gîte est utilisé préférentiellement.
3. Résultats
3.1. Résultats descriptifs par ouvrage
La richesse spécifique par département, par ouvrage et par période est présentée ci-dessous. Les différents types
d'indéterminations (chauves-souris indéterminées Chiro sp., groupe des Murins Myotis sp. et des Pipistrelles
Pipisterellus sp.) ont été considérés dès lors qu’il n’y avait pas de doublon avec les espèces précises pour un même
ouvrage. Dans le cas contraire, ces indéterminations ont été écartées.

3.1.1. Richesse spécifique 2018 par département
Trois espèces ont occupé des gîtes dans la Vienne, deux en Charente et quatre espèces en Charente-Maritime
(Figure 3). Le département de la Charente-Maritime comptabilise le plus d’espèces avec notamment du Murin de
Daubenton Myotis daubentonii, du Grand Murin Myotis myotis, de l’Oreillard gris Plecotus austriacus et des
Pipistrelles non déterminées. En Vienne, du Murin de Daubenton, du Murin à moustaches Myotis mystacinus et des
Pipistrelles non déterminées ont été observés. En Charente, il s’agit de Murin à oreilles échancrées Myotis
emarginatus et de Murin à moustaches.
Figure 3: Richesse spécifique par département
3.1.2. Richesse spécifique 2018 par période et cumulée
Le Tableau 4 présente le nombre d’espèces qui ont fréquenté les gîtes par ouvrage et par période.
Tableau 4 : Richesse spécifique par ouvrage, par période et cumulée 2018
Référence
ouvrage
Nom ouvrage RS P1 RS P2 RS P3
RSC
2018
PRA0718 L’Envigne 1 1 1 2
PRA0794 La Lière aval 0 0 0 0
PRA0796 La Pallu 0 0 1 1
PRA0797 Le Champallu 0 1 0 1
PRA1038 La Petite Foy 2 1 2 2
PRA1076 La Rune 0 0 1 1
PRA1112 Le Palais 1 1 1 2
PRA1414 La Bouleure 0 0 0 0
PRA1537 La Péruse 0 0 0 0
PRA1662 Le Bief (Fontiaud) 0 1 1 1
OHD1893 Ouvrages de décharge de la Charente 0 0 * *
OHD2218 Chez Boutrit 1 0 0 1 1
0
1
2
3
4
5
86 16 17

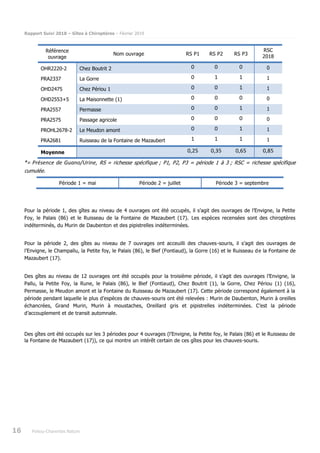

Référence
ouvrage
Nom ouvrage RS P1 RS P2 RS P3
RSC
2018
OHR2220-2 Chez Boutrit 2 0 0 0 0
PRA2337 La Gorre 0 1 1 1
OHD2475 Chez Périou 1 0 0 1 1
OHD2553+5 La Maisonnette (1) 0 0 0 0
PRA2557 Permasse 0 0 1 1
PRA2575 Passage agricole 0 0 0 0
PROHL2678-2 Le Meudon amont 0 0 1 1
PRA2681 Ruisseau de la Fontaine de Mazaubert 1 1 1 1
Moyenne 0,25 0,35 0,65 0,85
*= Présence de Guano/Urine, RS = richesse spécifique ; P1, P2, P3 = période 1 à 3 ; RSC = richesse spécifique
cumulée.
Période 1 = mai Période 2 = juillet Période 3 = septembre
Pour la période 1, des gîtes au niveau de 4 ouvrages ont été occupés, il s’agit des ouvrages de l’Envigne, la Petite
Foy, le Palais (86) et le Ruisseau de la Fontaine de Mazaubert (17). Les espèces recensées sont des chiroptères
indéterminés, du Murin de Daubenton et des pipistrelles indéterminées.
Pour la période 2, des gîtes au niveau de 7 ouvrages ont acceuilli des chauves-souris, il s’agit des ouvrages de
l’Envigne, le Champallu, la Petite foy, le Palais (86), le Bief (Fontiaud), la Gorre (16) et le Ruisseau de la Fontaine de
Mazaubert (17).
Des gîtes au niveau de 12 ouvrages ont été occupés pour la troisième période, il s’agit des ouvrages l’Envigne, la
Pallu, la Petite Foy, la Rune, le Palais (86), le Bief (Fontiaud), Chez Boutrit (1), la Gorre, Chez Périou (1) (16),
Permasse, le Meudon amont et la Fontaine du Ruisseau de Mazaubert (17). Cette période correspond également à la
période pendant laquelle le plus d’espèces de chauves-souris ont été relevées : Murin de Daubenton, Murin à oreilles
échancrées, Grand Murin, Murin à moustaches, Oreillard gris et pipistrelles indéterminées. C’est la période
d’accouplement et de transit automnale.
Des gîtes ont été occupés sur les 3 périodes pour 4 ouvrages (l’Envigne, la Petite foy, le Palais (86) et le Ruisseau de
la Fontaine de Mazaubert (17)), ce qui montre un intérêt certain de ces gîtes pour les chauves-souris.

3.1.3. Richesse spécifique cumulée 2017 et 2018
Le Tableau 5 présente le nombre d’espèces qui ont fréquenté les gîtes par ouvrage et par période.
Tableau 5 : Richesse spécifique par ouvrage et cumulée en 2017 et 2018
Référence
ouvrage
Nom ouvrage
RSC
2017
RSC
2018
PRA0718 L’Envigne 1 2
PRA0794 La Lière aval 0 0
PRA0796 La Pallu 0 1
PRA0797 Le Champallu 0 1
PRA1038 La Petite Foy 1 2
PRA1076 La Rune 0 1
PRA1112 Le Palais 1 2
PRA1414 La Bouleure 0 0
PRA1537 La Péruse 0 0
PRA1662 Le Bief (Fontiaud) 0 1
OHD1893 Ouvrages de décharge de la Charente 0 1
OHD2218 Chez Boutrit 1 0 1
OHR2220-2 Chez Boutrit 2 0 0
PRA2337 La Gorre 0 1
OHD2475 Chez Périou 1 0 1
OHD2553+5 La Maisonnette (1) 0 0
PRA2557 Permasse 0 1
PRA2575 Passage agricole 0 0
PROHL2678-2 Le Meudon amont 0 1
PRA2681 Ruisseau de la Fontaine de Mazaubert 1 1
Moyenne 0,45 0,85
RS = richesse spécifique ; P1, P2, P3 = période 1 à 3 ; RSC = richesse spécifique cumulée.
Des gîtes au niveau de 14 ouvrages ont été occupés sur les 20 ouvrages suivis, ce qui repérsente un taux
d’occupation de 65%. Ces résultats sont en augmentation par rapport à 2017 (4 ouvrages – taux d’occupation :
20%), ce qui s’explique notamment par l’utilisation de gîtes sur des ouvrages en Charente, sur 3 nouveaux ouvrages
en Vienne et 2 nouveaux ouvrages en Charente-Maritime, ce qui n’était pas le cas l’année dernière. Les gîtes utilisés
en 2018 sont situés sur les ouvrages de l’Envigne, la Pallu, le Champallu, la Petite Foy, la Rune, le Palais (86), le Bief
(Fontiaud), Ouvrages de décharge de la Charente, Chez Boutrit 1, la Gorre, Chez Périou (1) (16), Permasse, le
Meudont amont et Ruisseau de la Fontaine de Mazaubert (17).

3.1.4. Espèces fréquentant les ouvrages en 2018
Le Tableau 6 ci-après détaille les espèces ayant fréquenté les ouvrages.
5 espèces ont pu être déterminées, le Grand Murin présent sur l’ouvrage de la Gorre (16), le Murin de Daubenton sur
la Petite Foy (86) et Périou 1 (16), le Murin à oreilles échancrées Chez Boutrit 1 (16), le Murin à moustaches présent
sur le Bief Fontiaud (16) et l’Oreillard gris sur Permasse (17).
Il s’agit ensuite soit de chauves-souris indéterminées, soit de chauves-souris appartenant au genre Pipistrellus.
Tableau 6 : Détail des espèces contactées par ouvrage sur l’ensemble des périodes du suivi
Référence
ouvrage
Nom ouvrage
Chiroptère
sp.
Grand
Murin
Murin de
Daubenton
Murin à
oreilles
échancrées
Murin à
moustaches
Oreillard
gris
Pipistrelle
sp.
PRA0718 L’Envigne x x
PRA0794 La Lière aval
PRA0796 La Pallu x
PRA0797 Le Champallu x
PRA1038 La Petite Foy x x x
PRA1076 La Rune x
PRA1112 Le Palais x x
PRA1414 La Bouleure
PRA1537 La Péruse
PRA1662 Le Bief (Fontiaud) x x
OHD1893
Ouvrages de
décharge de la
Charente
*
OHD2218 Chez Boutrit 1 x
OHR2220-2 Chez Boutrit 2
PRA2337 La Gorre x
OHD2475 Chez Périou 1 x
OHD2553+5 La Maisonnette (1)
PRA2557 Permasse x
PRA2575 Passage agricole
PROHL2678-2 Le Meudon amont x
PRA2681
Ruisseau de la
Fontaine de
Mazaubert
x x

3.1.5. Effectifs global 2018 par ouvrage
Le Tableau 7 récapitule pour chaque ouvrage le nombre de chiroptères observés dans les gîtes, que ce soient des
adultes ou des juveniles. Au total, 58 observations ont été notées.
Tableau 7 : Effectif de chiroptères par ouvrage, par période et cumulée 2018
Référence
ouvrage
Nom ouvrage EG P1 EG P2 EG P3
EGC
2018
PRA0718 L’Envigne 2 5 2 9
PRA0794 La Lière aval 0 0 0 0
PRA0796 La Pallu 0 0 * *
PRA0797 Le Champallu 0 1 0 1
PRA1038 La Petite Foy * * 3 3
PRA1076 La Rune 0 0 1 1
PRA1112 Le Palais 7 5 10 22
PRA1414 La Bouleure 0 0 0 0
PRA1537 La Péruse 0 0 0 0
PRA1662 Le Bief (Fontiaud) 0 7 4 11
OHD1893 Ouvrages de décharge de la Charente 0 0 * *
OHD2218 Chez Boutrit 1 0 0 1 1
OHR2220-2 Chez Boutrit 2 0 0 0 0
PRA2337 La Gorre 0 1 1 2
OHD2475 Chez Périou 1 0 0 1 1
OHD2553+5 La Maisonnette(1) 0 0 0 0
PRA2557 Permasse 0 0 1 1
PRA2575 Passage agricole 0 0 0 0
PROHL2678-2 Le Meudon amont 0 0 3 3
PRA2681 Ruisseau de la Fontaine de Mazaubert 3 Entendu 1 ou plus 3
Moyenne 0,63 1,06 1,5 3,05
* = indice de présence (guano et urine) ou chiroptère entendu; EG = Effectif Global (adultes et juvéniles) ; P1, P2,
P3 = période 1 à 3 ; EGC = effectif global cumulé.
Les gîtes qui ont acceuilli le plus d’individus de chiroptères sont ceux installés sur l’ouvrage le Palais (22
observations), vient ensuite le Bief (Fontiaud) (11 observations) et l’Envigne (9 observations).
Il est à noter que des traces d’utilisation des gîtes (guano et urine) ont été retrouvées aux 3 périodes sur la Petite
Foy et à l’automne pour la Pallu et les ouvrages de Décharge de la Charente, ce qui signifie que le ou les gîtes ont
été occupés sur les périodes concernées. Pour tous les autres ouvrages, aucun indice de présence n’a été observé.
Le maximum d’individus est observé aux périodes 2 et 3 qui correspondent aux périodes de mise bas et de transit
automnal.

La majorité des individus observés sont des adultes, 3 juvéniles ont été observés en période 2 sur le Bief (Fontiaud)
et 2 juvéniles en période 2 sur l’Envigne, observations qui pourrait montrer la présence de reproduction dans les
gîtes occupés. Au vu des faibles effectifs, il est probable que ces gîtes artificiels soient utilisés comme gîtes satellites.
Un suivi dans le temps permetrra de confirmer cette hypothèse.

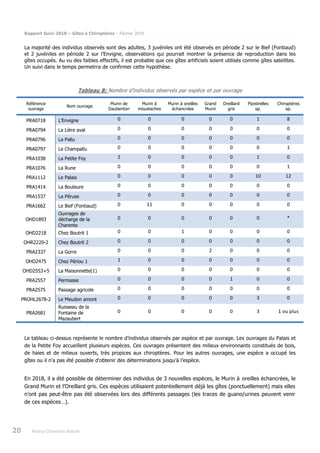

Tableau 8: Nombre d’individus observés par espèce et par ouvrage
Référence
ouvrage
Nom ouvrage
Murin de
Daubenton
Murin à
moustaches
Murin à oreilles
échancrées
Grand
Murin
Oreillard
gris
Pipistrelles
sp.
Chiroptères
sp.
PRA0718 L’Envigne 0 0 0 0 0 1 8
PRA0794 La Lière aval 0 0 0 0 0 0 0
PRA0796 La Pallu 0 0 0 0 0 0 0
PRA0797 Le Champallu 0 0 0 0 0 0 1
PRA1038 La Petite Foy 2 0 0 0 0 1 0
PRA1076 La Rune 0 0 0 0 0 0 1
PRA1112 Le Palais 0 0 0 0 0 10 12
PRA1414 La Bouleure 0 0 0 0 0 0 0
PRA1537 La Péruse 0 0 0 0 0 0 0
PRA1662 Le Bief (Fontiaud) 0 11 0 0 0 0 0
OHD1893
Ouvrages de
décharge de la
Charente
0 0 0 0 0 0 *
OHD2218 Chez Boutrit 1 0 0 1 0 0 0 0
OHR2220-2 Chez Boutrit 2 0 0 0 0 0 0 0
PRA2337 La Gorre 0 0 0 2 0 0 0
OHD2475 Chez Périou 1 1 0 0 0 0 0 0
OHD2553+5 La Maisonnette(1) 0 0 0 0 0 0 0
PRA2557 Permasse 0 0 0 0 1 0 0
PRA2575 Passage agricole 0 0 0 0 0 0 0
PROHL2678-2 Le Meudon amont 0 0 0 0 0 3 0
PRA2681
Ruisseau de la
Fontaine de
Mazaubert
0 0 0 0 0 3 1 ou plus
Le tableau ci-dessus représente le nombre d’individus observés par espèce et par ouvrage. Les ouvrages du Palais et
de la Petite Foy accueillent plusieurs espèces. Ces ouvrages présentent des milieux environnants constitués de bois,
de haies et de milieux ouverts, très propices aux chiroptères. Pour les autres ouvrages, une espèce a occupé les
gîtes ou il n’a pas été possible d’obtenir des déterminations jusqu’à l’espèce.
En 2018, il a été possible de déterminer des individus de 3 nouvelles espèces, le Murin à oreilles échancrées, le
Grand Murin et l’Oreillard gris. Ces espèces utilisaient potentiellement déjà les gîtes (ponctuellement) mais elles
n’ont pas peut-être pas été observées lors des différents passages (les traces de guano/urines peuvent venir
de ces espèces…).

Photo 24 : Murin à oreilles échancrées – A. LE NOZAHIC CN Photo 25: Murin à moustaches – A. LE NOZAHIC CN
Photo 26: Grand Murin – E. JOMAT NE17 Photo 27: Oreillard gris – E. JOMAT NE17
3.1.6. Type d’ouvrages dont les gîtes sont occupés
Les gîtes sont aussi bien occupés sur des cadres (l’Envigne, la Pallu, le Champallu, la Rune et le Palais (86)), que sur
des voûtes (la Petite Foy (86), la Gorre et le Bief Fontiaud (16), Permasse (17)), que sur des dalots (Chez Boutrit 1
et Chez Périou 1), que sur un portique (le Ruisseau de la Fontaine de Mazaubert (17)). Il semblerait qu’aucune
typologie d’ouvrages n’est été préférée par les chauves-souris, résultat qui reste à confirmer dans les années à venir.
3.1.7. Recouvrement des ouvrages par la végétation
Seul l’ouvrage Chez Boutrit 2 (16) voit sa section aval recouverte de 90 %, ce qui peut être un frein à la
fréquentation des chauves-souris dans les parpaings Schwelger 1 GS installés dans l’ouvrage. Il faudra également
vérifier la fermeture des sections des ouvrages la Maisonnette (1) (17) et Chez Périou 1 (16) dans lesquels des
parpaings Schwelger 1 GS ont été installés. Tous les autres ouvrages sont très peu recouverts de végétation.
3.2. Résultats descriptifs par gîte
3.2.1. Type de gîtes occupés
En 2018, tous les types de gîtes ont été occupés avec comme en 2017, une nette préférence pour les petits caissons
plaques et les parpaings Schwelger 1 GS. L’exposition des gîtes doit certainement jouer un rôle dans cette
répartition. En effet, les petits caissons plaques sont placés à l’extérieur des ouvrages sur des parties qui prennent le
soleil et chauffent donc plus que les grands caissons plaques qui se trouvent à l’intérieur des ouvrages, sur des
parties plus froides.

Figure 4 : Nombre de gîtes occupés suivant la typologie du gîte
3.2.2. Vitesse d’utilisation des gîtes
Des gîtes ont été installés en 2015 sur 7 ouvrages (La Petite Foy (86), Chez Boutrit 1 et 2, Chez Périou 1 (16), La
Maisonnette (1), Permasse et Passage agricole (17)) et sur 13 ouvrages en 2016.
Figure 5 : Pourcentage de gîtes occupés en 2017
suivant leur date d’installation
Figure 6 : Pourcentage de gîtes occupés en 2018
suivant leur date d’installation
Lors de la première année de suivi en 2017, 15 % des gîtes installés en 2015 ont été occupés. Après un an
d’installation, 9% des gîtes installés en 2016 ont été occupés.
Le pourcentage de gîtes occupés et installés en 2015 a doublé lors de ce second suivi, pour atteindre un taux
d’occupation de 30%. En ce qui concerne les gîtes installés en 2016, 36% sont occupés.
Ainsi, on atteint environ un tiers des gîtes occupés au bout de 3 ans pour les gîtes installés en 2015 et au bout de 2
ans pour les gîtes installés en 2016.
Il est à noter l’utilisation de certains gîtes dès la première année d’installation sur L’envigne, le Palais et le Ruisseau
de la Fontaine de Mazaubert et l’utilisation de tous les gîtes sur l’Envigne et le Palais dès la deuxième année
d’installation.
3.2.3. Richesse spécifique par période et par gîte
Le nombre de gîtes occupés par des chauves-souris par ouvrage est présenté sur la Figure 7. L’occupation est définie
soit par une observation directe d’une chauve-souris dans le gîte, soit par des indices de présence (guano, urine). Au
global, sur 2018, 33 gîtes sur 95 (10 gîtes sur 95 en 2017) ont été utilisés par les chiroptères. Tous les gîtes ont été
occupés sur les ouvrages de l’Envigne (4 gîtes), de la Petite Foy (5 gîtes) et du Palais (pour 6 gîtes).
0
5
10
15
20
25
30
Grand caisson
plaque
Petit caisson
plaque
Parpaings
Schwelger 1 GS
2017
2018
0%
2%
4%
6%
8%
10%
12%
14%
16%
18%
Gîtes installés en 2015 Gîtes installés en 2016
0%
5%
10%
15%
20%
25%
30%
35%
40%
Gîtes installés en 2015 Gîtes installés en 2016

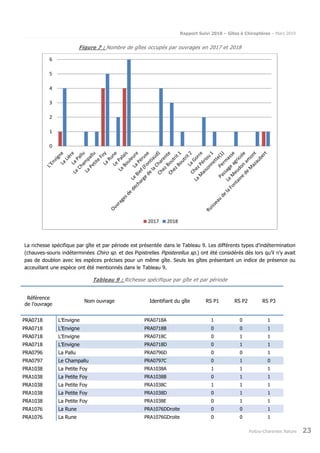

Figure 7 : Nombre de gîtes occupés par ouvrages en 2017 et 2018
La richesse spécifique par gîte et par période est présentée dans le Tableau 9. Les différents types d'indétermination
(chauves-souris indéterminées Chiro sp. et des Pipistrelles Pipisterellus sp.) ont été considérés dès lors qu’il n’y avait
pas de doublon avec les espèces précises pour un même gîte. Seuls les gîtes présentant un indice de présence ou
acceuillant une espèce ont été mentionnés dans le Tableau 9.
Tableau 9 : Richesse spécifique par gîte et par période
Référence
de l’ouvrage
Nom ouvrage Identifiant du gîte RS P1 RS P2 RS P3
PRA0718 L’Envigne PRA0718A 1 0 1
PRA0718 L’Envigne PRA0718B 0 0 1
PRA0718 L'Envigne PRA0718C 0 1 1
PRA0718 L’Envigne PRA0718D 0 1 1
PRA0796 La Pallu PRA0796D 0 0 1
PRA0797 Le Champallu PRA0797C 0 1 0
PRA1038 La Petite Foy PRA1038A 1 1 1
PRA1038 La Petite Foy PRA1038B 0 1 1
PRA1038 La Petite Foy PRA1038C 1 1 1
PRA1038 La Petite Foy PRA1038D 0 1 1
PRA1038 La Petite Foy PRA1038E 0 1 1
PRA1076 La Rune PRA1076DDroite 0 0 1
PRA1076 La Rune PRA1076GDroite 0 0 1
0
1
2
3
4
5
6
2017 2018

Référence
de l’ouvrage
Nom ouvrage Identifiant du gîte RS P1 RS P2 RS P3
PRA1112 Le Palais PRA1112A 0 1 1
PRA1112 Le Palais PRA1112B 1 1 1
PRA1112 Le Palais PRA1112C 1 0 1
PRA1112 Le Palais PRA1112D 1 1 1
PRA1112 Le Palais PRA1112E 1 1 1
PRA1112 Le Palais PRA1112F 0 0 1
PRA1662 Le Bief (Fontiaud) PRA1662A 0 0 1
PRA1662 Le Bief (Fontiaud) PRA1662B 0 1 0
PRA1662 Le Bief (Fontiaud) PRA1662C 0 0 1
OHD1893 Ouvrages de décharges de Charente OHD1893B1 0 0 *
OHD1893 Ouvrages de décharges de Charente OHD1893I 0 0 *
OHD2218 Chez Boutrit 1 OHD2218E 0 0 1
PRA2337 La Gorre PRA2337Agauche 0 1 0
PRA2337 La Gorre PRA2337Bdroite 0 0 1
OHD2475 Chez Périou 1 OHD2475C 0 0 1
PRA2557 Permasse PRA2557B 0 0 1
PROHL2678-2 Le Meudon amont PROHL2678-2Bdroite 0 0 1
PRA2681
Mazaubert
PRA2681A 1 1 1
* = indice de présence (guano et urine), RS = richesse spécifique ; P1, P2, P3 = période 1 à 3
Deux gîtes (PRA1038A et C) au niveau de la Petite Foy, 3 (PRA1112B,D et E) au niveau du Palais et 1 gîte
(PRA2681A) au niveau du Ruisseau de la Fontaine de Mazaubert ont été attractifs sur les 3 périodes. L’occupation de
ces gîtes sur les trois périodes, et notamment pour le Palais et le Ruisseau de la Fontaine de Mazaubert, installés en
2016, montre tout l’intérêt de ces gîtes sur ces secteurs.
Le nombre de gîtes occupés le plus élevé est constaté aux périodes 2 et 3.
Figure 8 : Nombre de gîtes occupés par ouvrages en 2018 par période
0
5
10
15
20
25
30
35
Période 1 Période 2 Période 3

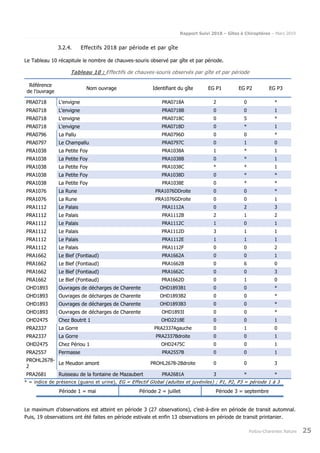

3.2.4. Effectifs 2018 par période et par gîte
Le Tableau 10 récapitule le nombre de chauves-souris observé par gîte et par période.
Tableau 10 : Effectifs de chauves-souris observés par gîte et par période
Référence
de l’ouvrage
Nom ouvrage Identifiant du gîte EG P1 EG P2 EG P3
PRA0718 L'envigne PRA0718A 2 0 *
PRA0718 L'envigne PRA0718B 0 0 1
PRA0718 L'envigne PRA0718C 0 5 *
PRA0718 L'envigne PRA0718D 0 * 1
PRA0796 La Pallu PRA0796D 0 0 *
PRA0797 Le Champallu PRA0797C 0 1 0
PRA1038 La Petite Foy PRA1038A 1 * 1
PRA1038 La Petite Foy PRA1038B 0 * 1
PRA1038 La Petite Foy PRA1038C * * 1
PRA1038 La Petite Foy PRA1038D 0 * *
PRA1038 La Petite Foy PRA1038E 0 * *
PRA1076 La Rune PRA1076DDroite 0 0 *
PRA1076 La Rune PRA1076GDroite 0 0 1
PRA1112 Le Palais PRA1112A 0 2 3
PRA1112 Le Palais PRA1112B 2 1 2
PRA1112 Le Palais PRA1112C 1 0 1
PRA1112 Le Palais PRA1112D 3 1 1
PRA1112 Le Palais PRA1112E 1 1 1
PRA1112 Le Palais PRA1112F 0 0 2
PRA1662 Le Bief (Fontiaud) PRA1662B 0 6 0
PRA1662 Le Bief (Fontiaud) PRA1662C 0 0 3
PRA1662 Le Bief (Fontiaud) PRA1662D 0 1 0
OHD1893 Ouvrages de décharges de Charente OHD1893I 0 0 *
OHD2475 Chez Boutrit 1 OHD2218E 0 0 1
PRA2337 La Gorre PRA2337Agauche 0 1 0
PRA2337 La Gorre PRA2337Bdroite 0 0 1
OHD2475 Chez Périou 1 OHD2475C 0 0 1
PRA2557 Permasse PRA2557B 0 0 1
PROHL2678-
2
Le Meudon amont PROHL2678-2Bdroite 0 0 3
PRA2681 Ruisseau de la fontaine de Mazaubert PRA2681A 3 * *
* = indice de présence (guano et urine), EG = Effectif Global (adultes et juvéniles) ; P1, P2, P3 = période 1 à 3
Le maximum d’observations est atteint en période 3 (27 observations), c’est-à-dire en période de transit automnal.
Puis, 19 observations ont été faites en période estivale et enfin 13 observations en période de transit printanier.

4. Conclusion
Pour cette deuxième année de suivi en 2018, 33 gîtes sur les 95 installés ont accueilli des chiroptères au niveau de
14 ouvrages, l’Envigne, la Pallu, le Champallu, la Petite Foy, la Rune, le Palais (86), le Bief (Fontiaud), Ouvrages de
décharge de la Charente, Chez Boutrit 1, la Gorre, Chez Périou (1) (16), Permasse, le Meudont amont et Ruisseau de
la Fontaine de Mazaubert (17). Le taux d’occupation des ouvrages est de 65%, ce qui est en nette augmentation par
rapport à 2017. Au total, 58 individus ont été notés, majoritairement des adultes, avec cependant cette année,
l’observation de 3 juvéniles dans un gîte sur l’ouvrage le Bief (Fontiaud) et 2 juvéniles sur l’Envigne, en compagnie
d’adultes. Les gîtes ont été utilisés par des femelles avec leur jeune pendant la période de reproduction, les suivis à
venir pourraient affiner les informations et notamment voir si la mise bas a eu lieu dans les gîtes où si les gîtes
constituent simplement des gîtes « satellites ». La raison de ces déplacements d’adultes avec les jeunes est encore
mal connue. Cela peut être dû à un dérangement au sein de leur gîte principal voir à la disparition de ce gîte mais
aussi éventuellement à une période d’apprentissage des jeunes pour leur montrer les gîtes disponibles, les territoires
de chasses etc…
Six espèces, qui ont pu être déterminées, fréquentent ces gîtes, le Murin de Daubenton, le Murin à moustaches, le
Murin à oreilles échancrées, le Grand murin, l’Oreillard gris et des pipistrelles indéterminées, soit 3 nouvelles espèces
par rapport à 2017. Cependant, lors du suivi sur la transparence des ouvrages pour les chiroptères, le Murin de
Natterer a été contacté (Petite-Foy et Ruisseau de la Fontaine de Mazaubert) et n’a pas été observées lors du suivi
des gîtes. La Barbastelle d’Europe aurait pu également être observée, espèce classiquement rencontrée sous les
ponts.
La plupart des ouvrages acceuillent une seule espèce, à l’exception de la Petite Foy (Murin de Daubenton et
Pipistrelles indéterminées). Les Pipistrelles indéterminées est le taxon le plus observé dans les ouvrages, suivi par la
Murin de Daubenton. Cela confirme les résultats trouvés lors de l’étude réalisée sur les chauves-souris
anthropophiles de Poitou-Charentes (PCN, 2013-2015). Cette espèce est connue pour fréquenter régulièrement les
ponts pendant toute sa période d’activité. Cette chauve-souris affectionne particulièrement les cours d'eau, puisque
spécialisée dans la chasse des ressources alimentaires aquatiques, la présence de cours d’eau au niveau des
ouvrages expliquerait sa propension à les utiliser. La présence de Murin à moustaches est notable, cette année, elle
a été trouvé dans un gîte sur un ouvrage en Charente alors qu’en 2017, il s’agissait d’un ouvrage en Vienne.
Les gîtes sont occupés préférentiellement lors de la période estivale, pour atteindre un maximum d’occupation lors
de la période de transit automnal. Deux gîtes (PRA1038A et C) au niveau de la Petite Foy, 3 (PRA1112B,D et E) au
niveau du Palais et 1 gîte (PRA2681A) au niveau du Ruisseau de la Fontaine de Mazaubert ont été attractif sur les 3
périodes. L’occupation de ces gîtes, installés en 2015 et 2016, sur les trois périodes montre tout l’intérêt de ces gîtes
sur ces secteurs.
D’autre part, pour cette année de suivi, les gîtes occupés l’ont été aussi bien dans des cadres, que dans des voûtes,
des dâlots mais aussi dans un portique. Peu de gîtes sont occupés dans des ouvrages de petite taille, la Petite Foy et
Chez Boutrit 1 font exception.
En terme de typologie de gîtes, parmi les gîtes occupés, les chauves-souris ont occupé le petit caisson plaque et le
parpaing Schwelger 1GS, en majorité. Quatre gîtes de type « grand caisson plaque » ont été utilisés. Il se peut que
l’exposition joue un rôle dans cette répartition d’occupation, les grands caissons plaques étant positionnés sous les
grands ouvrages, moins exposé au soleil et se réchauffant moins vite que les petits caissons plaques qui sont bien
exposés à l’extérieur. Cependant, ces tendances devront être vérifiées lors des prochains suivis.

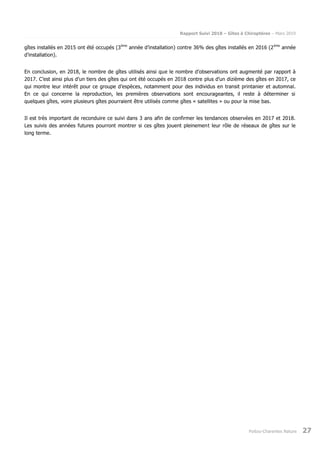

La vitesse d’occupation des gîtes n’est pas similaire suivant que les gîtes ont été installés en 2015 ou en 2016. Les
gîtes installés en 2016 ont une vitesse d’occupation plus rapide que ceux installés en 2015. Ainsi en 2018, 31% des

gîtes installés en 2015 ont été occupés (3ème
année d’installation) contre 36% des gîtes installés en 2016 (2ème
année
d’installation).
En conclusion, en 2018, le nombre de gîtes utilisés ainsi que le nombre d’observations ont augmenté par rapport à
2017. C’est ainsi plus d’un tiers des gîtes qui ont été occupés en 2018 contre plus d’un dizième des gîtes en 2017, ce
qui montre leur intérêt pour ce groupe d’espèces, notamment pour des individus en transit printanier et automnal.
En ce qui concerne la reproduction, les premières observations sont encourageantes, il reste à déterminer si
quelques gîtes, voire plusieurs gîtes pourraient être utilisés comme gîtes « satellites » ou pour la mise bas.
Il est très important de reconduire ce suivi dans 3 ans afin de confirmer les tendances observées en 2017 et 2018.
Les suivis des années futures pourront montrer si ces gîtes jouent pleinement leur rôle de réseaux de gîtes sur le
long terme.

REFERENCES
Philippe Jourde, 2009, Les chauves-souris de Charente-Maritime, Bilan de quatorze années d'inventaire d'étude et de
protection. Le naturaliste vendéen N° 9 : 45 – 59
Poitou-Charentes Nature, 2013-2015, Etude et protection des chauves-souris anthropophiles en poitou-charentes :
amelioration des connaissances par prospection du bati, radiopistage et sensibilisation : 102p.
Abbott, I.M., Butler, F., Harrison, S. 2012 - When flyways meet highways – The relative permeability of different
motorway crossing sites to functionally diverse bat species. Landscape and Urban Planning 106 : 293–302.
Abbott, I.M., S. Harrison & F. Butler. 2011 - Clutter-adaptation of bat species predicts their use of under-motorway
passageways of contrasting sizes – a natural experiment. Journal of Zoology 287 : 124–132.
Arthur L., Lemaire M., 2009 – Les chauves-souris de France, Belgique, Luxembourg et Suisse. Biotope, Mèze
(Collection Parthénope) ; Museum national d’histoire naturelle, Paris, 544p.
Berthinussen A., Altringham J., 2012 - Do Bat Gantries and Underpasses Help Bats Cross Roads Safely? PLoS ONE
7(6): e38775.
Kerth, G., Melber, M. 2009 - Species-speciﬁc barrier effects of a motorway on the habitat use of two threatened
forest-living bat species. Biological Conservation 142: 270–279.
Tapiero A. et al., 2017 – Plan National d’Actions en faveur des chiroptères 2016-2025. Ministère de l’Environnement,
de l’Energie et de la Mer. 83p.

Annexe 1 - Typologies de gîtes à
chiroptères
Typologie 1
GRAND CAISSON PLAQUE
Descriptif :
Grands caissons-plaques en béton de bois à poser sur les parois intérieures
de l’ouvrage.
Dimensions :
Longueur : 100 à 150 cm Hauteur : 50 cm Profondeur : 2 à 3 cm
Ouverture : Ouverture complète de 2 à 3 cm sur le dessous du caisson-
plaque.

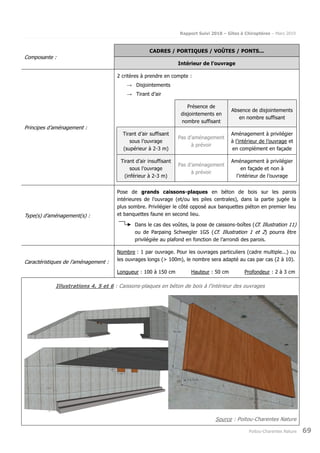

Figure 9 : Caissons-plaques en béton de bois à l’intérieur des ouvrages
Source : Poitou-Charentes Nature

Typologie 2
PETIT CAISSON PLAQUE
Descriptif :
Petits caissons-plaques en béton de bois à poser sur la façade/les retours de
l’ouvrage.
Dimensions :
Longueur : 30 cm Hauteur : 50 cm Profondeur : 2 à 3 cm
Ouverture : Ouverture complète de 2 à 3 cm sur le dessous du caisson-plaque.
Figure 10 : Caissons-plaques en béton de bois sur les façades/retours des ouvrages

Typologie 3
Parpaing Schwegler 1GS
Descriptif : Parpaing en béton à poser au plafond de l’ouvrage.
Dimensions :
Longueur : 43 cm Hauteur : 20 cm Profondeur : 20 cm
Poids : 10 Kg
Figure 11 : Parpaing en béton sur le plafond des ouvrages
Source : http://www.nichoirs-schwegler.fr/

Annexe 2 - Fiche terrain
FICHE DE RELEVE : Suivi des gîtes à chiroptères
Nom de l’association : Nom de l’expert :
Identifiant gîte (code ouvrage + lettre A, B,...) :
Début de n° (Est/Ouest) :
Type gîte □ Petit caisson plaque
□ Grand caisson plaque
□ Parpaing Schwegler 1GS
Position □ Paroi
□ Plafond
Espèces
Statut
(Transit/Mise-bas)
Effectifs
Adultes Jeunes Global
DATE 1er
passage :
DATE 2e
passage :
DATE 3e
passage :
Présence d’eau (Oui/Non)
Recouvrement de la section amont
de l’ouvrage par la végétation (en %)
Recouvrement de la section aval de
l’ouvrage par la végétation (en %)

Annexe 3 - Fiches ouvrages
PRA0718 – L’Envigne
Caractéristiques de l’ouvrage
Département PK Ecoulement
Recouvrement
Amont Aval
Vienne 7,18 Présence 0 % 0 %
Type Section (m) Hauteur (m) Longueur (m)
Cadre 13 4,60 14
Gîte N° PRA0718A – Petit caisson plaque
1er
passage – 18/05/2018
Espèce Effectif Statut
Chiroptères sp. 2 adultes Transit
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
Chiroptères sp. Guano/urine /
Gîte N° PRA0718B – Petit caisson plaque
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
Chiroptères sp. 1 adulte Transit
Gîte N° PRA0718C – Petit caisson plaque
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
Chiroptères sp. 3 adultes et 2 juvéniles Reproduction
3ème
passage – 12/09/2018

Gîte N° PRA0718D – Grand caisson plaque
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
3ème
passage – 12/09/2018
Pipistrelles sp. 1 adulte Transit
PRA0794 – La Lière aval
Recouvrement
Amont Aval
Cadre 5 3 24
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /

PRA0796 – La Pallu
Recouvrement
Amont Aval
Double cadre 18,60 4,50 13
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
PRA0797 – Le Champallu
Recouvrement
Amont Aval
Vienne 7,97 Absence 0 % 0 %
Cadre 10 4,50 13
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018

/ / /
2ème
passage – 09/07/2018
Chiroptères sp. 1 adulte Estivage
3ème
passage – 12/09/2018
/ / /
1er
passage – 18/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
PRA1038 – La Petite Foy
Recouvrement
Amont Aval
Voûte 3 2,5 50
Gîte N° PRA1038A – Parpaing Schwelger 1GS
1er
passage – 16/05/2018
Murin de Daubenton 1 individu Transit
2ème
passage – 17/07/2018
3ème
passage – 10/09/2018
Murin de Daubenton 1 adulte Transit
Gîte N° PRA1038B – Parpaing Schwelger 1GS
1er
passage – 16/05/2018

/ / /
2ème
passage – 17/07/2018
3ème
passage – 10/09/2018
Gîte N° PRA1038C – Parpaing Schwelger 1GS
1er
passage – 16/05/2018
2ème
passage – 17/07/2018
3ème
passage – 10/09/2018
Murin de Daubenton 1 adulte Transit
Gîte N° PRA1038D – Parpaing Schwelger 1GS
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
3ème
passage – 10/09/2018
Gîte N° PRA1038E – Parpaing Schwelger 1GS
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
3ème
passage – 10/09/2018

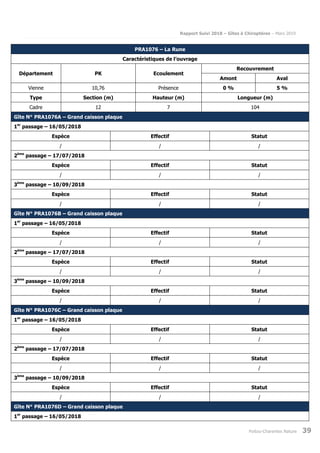

PRA1076 – La Rune
Recouvrement
Amont Aval
Cadre 12 7 104
Gîte N° PRA1076A – Grand caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018
/ / /
Gîte N° PRA1076B – Grand caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018
/ / /
Gîte N° PRA1076C – Grand caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018
/ / /
1er
passage – 16/05/2018

/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018

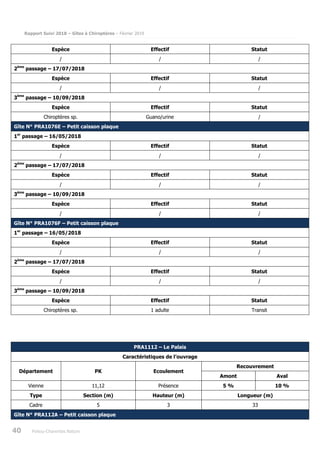

Gîte N° PRA1076E – Petit caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018
/ / /
Gîte N° PRA1076F – Petit caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 17/07/2018
/ / /
3ème
passage – 10/09/2018
PRA1112 – Le Palais
Recouvrement
Amont Aval
Cadre 5 3 33

1er
passage – 16/05/2018
/ / /
2ème
passage – 03/08/2018
3ème
passage – 10/09/2018
Pipistrelles sp. 3 adultes Transit
1er
passage – 16/05/2018
2ème
passage – 03/08/2018
3ème
passage – 10/09/2018
1er
passage – 16/05/2018
2ème
passage – 03/08/2018
/ / /
3ème
passage – 10/09/2018
Gîte N° PRA1112D – Petit caisson plaque
1er
passage – 16/05/2018
2ème
passage – 03/08/2018
3ème
passage – 10/09/2018

1er
passage – 16/05/2018
2ème
passage – 03/08/2018
3ème
passage – 10/09/2018
1er
passage – 16/05/2018
/ / /
2ème
passage – 03/08/2018
/ / /
3ème
passage – 10/09/2018
PRA1414 – La Bouleure
Recouvrement
Amont Aval
Portique 14 4,70 13
1er
passage – 16/05/2018
/ / /
2ème
passage – 21/08/2018
/ / /
3ème
passage – 10/09/2018
/ / /

1er
passage – 16/05/2018
/ / /
2ème
passage – 21/08/2018
/ / /
3ème
passage – 10/09/2018
/ / /
1er
passage – 16/05/2018
/ / /
2ème
passage – 21/08/2018
/ / /
3ème
passage – 10/09/2018
/ / /
PRA1537 – La Péruse
Recouvrement
Amont Aval
Charente 15,37 Présence 0 % 0 %
Portique 14 7,5 77
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /

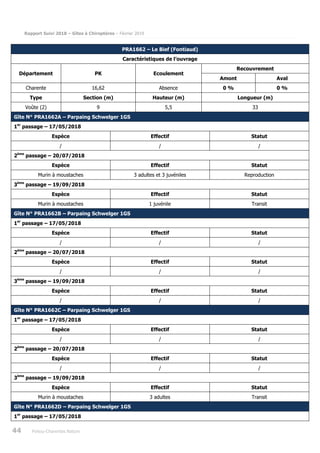

PRA1662 – Le Bief (Fontiaud)
Recouvrement
Amont Aval
Charente 16,62 Absence 0 % 0 %
Voûte (2) 9 5,5 33
Gîte N° PRA1662A – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
Murin à moustaches 3 adultes et 3 juvéniles Reproduction
3ème
passage – 19/09/2018
Murin à moustaches 1 juvénile Transit
Gîte N° PRA1662B – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° PRA1662C – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
Murin à moustaches 3 adultes Transit
Gîte N° PRA1662D – Parpaing Schwelger 1GS
1er
passage – 17/05/2018

/ / /
2ème
passage – 20/07/2018
Murin à moustaches 1 adulte Estivage
3ème
passage – 19/09/2018
/ / /
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° PRA1662G – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 20/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /

OHD 1893 – Ouvrages de décharge de la Charente
Recouvrement
Amont Aval
Cadre (9) 5 3,1 42
Gîte N° OHD1893A – Grand caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893B1 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
1er
passage – 17/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018

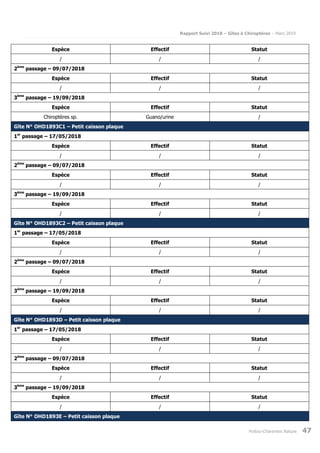

Gîte N° OHD1893C1 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893C2 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893D – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893E – Petit caisson plaque

1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893F – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893G1 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893G2 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /

Gîte N° OHD1893H1 – Petit caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD1893I – Grand caisson plaque
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018

OHD 2218 – Chez Boutrit 1
Recouvrement
Amont Aval
Dalot 2 2 77
Gîte N° OHD2218A – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD2218B – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHD2218C – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /

Gîte N° OHD2218D – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 2019/09/2018
/ / /
Gîte N° OHD2218E – Parpaing Schwelger 1GS
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
Murin à oreilles échancrées 1 adulte Transit
OHR 2220-2 – Chez Boutrit 2
Recouvrement
Amont Aval
Dalot 2,4 2 17
Gîte N° OHR2220-2A – Parpaing Schwelger GS 1
1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
Gîte N° OHR2220-2B – Parpaing Schwelger GS 1

1er
passage – 17/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 19/09/2018
/ / /
PRA2337 – La Gorre
Recouvrement
Amont Aval
Voûte 7,2 5,5 66
Gîte N° PRA2337A – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
Grand murin 1 adulte Transit
3ème
passage – 12/09/2018
/ / /
Gîte N° PRA2337B – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
Grand murin 1 individu Transit
Gîte N° PRA2337C – Parpaing Schwelger GS 1
1er
passage – 16/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° PRA2337D – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
OHD2475 – Chez Périou 1
Recouvrement
Amont Aval
Dalot 2 2 55
Gîte N° OHD2475A – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° OHD2475B – Parpaing Schwelger GS 1
1er
passage – 16/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° OHD2475C – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
Murin de Daubenton 1 individu Transit
Gîte N° OHD2475D – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
OHD2553+5 – La Maisonnette (1)
Recouvrement
Amont Aval
Dalot 2 2 58
Gîte N° OHD2553+5A – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /

2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
N° OHD2553+5B – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° OHD2553+5C – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° OHD2553+5D – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° OHD2553+5E – Parpaing Schwelger GS 1
1er
passage – 16/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
PRA2557 – Permasse
Recouvrement
Amont Aval
Charente-Maritime 25,57 Absence 20 % 20 %
Voûte 6,6 5,1 29
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
Gîte N° PRA2557B – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
Oreillard roux 1 individu Transit
Gîte N° PRA2557C – Parpaing Schwelger GS 1
1er
passage – 16/05/2018

/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
PRA2575 – Passage agricole
Recouvrement
Amont Aval
Charente-Maritime 25,75 Absence 0 % 0 %
Cadre 3 3 30
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 12/09/2018
/ / /
PROHL2678-2 – Le Meudon amont
Recouvrement
Amont Aval
Charente-Maritime 26,78 Présence 20 % 20 %
Voûte 7 4 53
Gîte N° PROHL2678-2A – Petit caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018

/ / /
3ème
passage – 15/09/2018
/ / /
Gîte N° PROHL2678-2B – Petit caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
Pipistrelles sp. 3 individus Transit
Gîte N° PROHL2678-2C – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
/ / /
Gîte N° PROHL2678-2D – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
/ / /
Gîte N° PROHL2678-2E – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /

2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
/ / /
Gîte N° PROHL2678-2F – Parpaing Schwelger GS 1
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
/ / /
Gîte N° PROHL2678-2G – Petit caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 15/09/2018
/ / /
PRA2681 – Le Ruisseau de la Fontaine de Mazaubert
Recouvrement
Amont Aval
Charente-Maritime 26,81 Présence 30 % 15 %
Portique 12 4 31
Gîte N° PRA2681A– Petit caisson plaque
1er
passage – 16/05/2018
Pipistrelles sp. (type Pipistrelle de Kuhl) 3 individus Transit

2ème
passage – 09/07/2018
Pipistrelles sp. juvénile ?/entendu Indéterminé
3ème
passage – 14/09/2018
Pipistrelles sp. (type Pipistrelle de Kuhl) 1 ou plus Transit
Gîte N° PRA2681B – Grand caisson plaque
1er
passage – 16/05/2018
/ / /
2ème
passage – 09/07/2018
/ / /
3ème
passage – 14/09/2018
/ / /

Annexe 4 - Note rédigée par PCN sur
l’aménagement des ouvrages
hydrauliques en faveur des chiroptères
La présente note vient en complément de la note ‘‘Aménagement des ouvrages hydrauliques en faveur des
chiroptères’’ du 29/10/2013. L’ensemble des réflexions et des propositions formulées dans le présent document est
issu du travail mené avec l’ensemble des spécialistes des chiroptères des associations de Poitou-Charentes Nature :
Vienne Nature, Deux-Sèvres Nature Environnement, Charente Nature et Nature Environnement 17.
Ce document vise dans un premier temps à présenter la méthode de travail mise en œuvre dans le cadre de
l’expertise des ouvrages hydrauliques pressentis comme potentiellement attractifs pour les chiroptères.
Dans un second temps, la note propose une synthèse de l’analyse des expertises menées ainsi que des propositions
d’aménagement fines des ouvrages.
Méthode de travail
Rappels
Les ouvrages à expertiser en Poitou-Charentes ont été sélectionnés à partir des éléments fixés dans le dossier de
dérogation (dossier faune et atlas faune) et de l’annexe 4 de l’arrêté du 21 décembre 2012 (annexe qui liste tous les
ouvrages de transparence écologique prévus le long du tracé et leurs caractéristiques techniques). Les ouvrages
suivants sont considérés :
- Les ouvrages hydrauliques des cours d'eau à enjeu chiroptères (cf. Atlas Faune) ;
- Les ouvrages hydrauliques situés au niveau d’une zone à enjeu chiroptères (cf. Atlas Faune) ;
- Les ouvrages situés à l’extérieur des zonages mais intéressants à expertiser au regard de leurs dimensions,
de leur localisation et du contexte paysager.
La liste complète des ouvrages hydrauliques concernés par les expertises en Poitou-Charentes est présentée en
annexe 1.
Au total, ce sont 118 ouvrages hydrauliques qui ont été ciblés pour l’expertise sur l’ensemble de la région Poitou-
Charentes, dont 32 au niveau du secteur d’intervention de Vienne Nature, 6 sur le secteur de Deux-Sèvres Nature
Environnement, 40 sur le secteur de Charente Nature et 40 sur celui de Nature Environnement 17 (cf. Tableau 1).

Tableau 11 : Nombre d’ouvrages hydrauliques expertisés en Poitou-Charentes
Secteurs Lots
Association
intervenante
Nombre d’OH
de cours
d'eau à enjeu
chiroptères
Nombre d’OH
situés au
niveau d’une
zone à enjeu
Nb d’OH non
inclus dans les
zonages mais
intéressants à
expertiser
TOTAL
2 3 à 6 VN 10 12 9 31
3 7 et 8 DSNE 2 1 3 6
3 et 4 9 à 12 CN 24 7 9 40
4 13 et 14 NE 17 33 4 4 41
TOTAL 69 24 25 118
Source : Poitou-Charentes Nature sur la base de l’arrêté inter-préfectoral du 21 décembre 2012

Carte 2 : Aperçu de la localisation des ouvrages hydrauliques expertisés en Vienne (affichage non exhaustif)

Carte 3 : Aperçu de la localisation des ouvrages hydrauliques expertisés en sud Vienne, Deux-Sèvres et nord
Charente (affichage non exhaustif)

Carte 4 : Aperçu de la localisation des ouvrages hydrauliques expertisés en sud Charente et Charente-Maritime
(affichage non exhaustif)
Expertises et fiche terrain
Une première série d’expertises des ouvrages a été réalisée au mois de février 2014. L’objectif de ces expertises est
double :
- Déterminer si l’ouvrage est favorable en l’état pour les chiroptères, du fait de la présence de disjointements,
de corniches ou de voussoirs accessibles.
- Analyser dans le cas contraire si l’ouvrage est approprié à la réalisation d’aménagements en faveur des
chiroptères et préciser le cas échéant, la nature de ces aménagements.
L‘illustration 1 présente les paramètres considérés au moment de l’expertise.
Deux ouvrages n’ont pas pu être expertisés à ce jour car non achevés ou non accessibles. La présente note n’en
tient pas compte et les propositions d’aménagement correspondantes ne sont pas encore formalisées.
Il s’agit du PRA 0616 Eaux du BVN des Petits Naintrés et du PRA 1662 Le Bief (Fontiaud).

Illustration 1 : Contenu de la fiche terrain

Aménagements préconisés
Principes généraux
Composante : DALOTS
Principes d’aménagement :
2 critères à prendre en compte :
→ Disjointements
→ Tirant d’air
Présence de
disjointements en
nombre suffisant
Absence de
disjointements en
nombre suffisant
Tirant d’air > 1 m
Pas d’aménagement
à prévoir
Aménagements
à prévoir
Tirant d’air < 1 m
à prévoir
à prévoir
La présence de banquettes ne remet pas en cause les aménagements
proposés. Néanmoins dans le cas de banquettes unilatérales, il s’agit de
privilégier la pose de parpaing du côté opposé à la banquette. Dans le cas de
banquettes bilatérales, les parpaings sont à positionner sur l’axe central du
plafond.
Type(s) d’aménagement(s) : Pose de parpaing Schwegler 1GS au plafond de l’ouvrage.
Caractéristiques de l’aménagement :
Nombre : en fonction de la longueur de l’ouvrage :
Longueur de l’ouvrage < 30 m 30 à 40 m 40 à 50 m > 50 m
Nombre de parpaings 2 3 4 5
Longueur : 43 cm
Hauteur : 20 cm
Profondeur : 20 cm
Poids brut : 10 kg
Illustrations 2 et 3 : Parpaing Schwegler 1GS
Source : www.nichoirs-schwegler.fr

Composante :
CADRES / PORTIQUES / VOÛTES / PONTS...
Intérieur de l’ouvrage
→ Disjointements
→ Tirant d’air
Présence de
disjointements en
nombre suffisant
Absence de disjointements
en nombre suffisant
Tirant d’air suffisant
sous l’ouvrage
(supérieur à 2-3 m)
à prévoir
Aménagement à privilégier
à l’intérieur de l’ouvrage et
en complément en façade
Tirant d’air insuffisant
sous l’ouvrage
(inférieur à 2-3 m)
à prévoir
en façade et non à
l’intérieur de l’ouvrage
Type(s) d’aménagement(s) :
Pose de grands caissons-plaques en béton de bois sur les parois
intérieures de l’ouvrage (et/ou les piles centrales), dans la partie jugée la
plus sombre. Privilégier le côté opposé aux banquettes piéton en premier lieu
et banquettes faune en second lieu.
Dans le cas des voûtes, la pose de caissons-boîtes (Cf. Illustration 11)
ou de Parpaing Schwegler 1GS (Cf. Illustration 1 et 2) pourra être
privilégiée au plafond en fonction de l’arrondi des parois.
Nombre : 1 par ouvrage. Pour les ouvrages particuliers (cadre multiple...) ou
les ouvrages longs (> 100m), le nombre sera adapté au cas par cas (2 à 10).
Longueur : 100 à 150 cm Hauteur : 50 cm Profondeur : 2 à 3 cm
Illustrations 4, 5 et 6 : Caissons-plaques en béton de bois à l’intérieur des ouvrages

Composante :
CADRES / PORTIQUES / VOÛTES...
Façade de l’ouvrage
→ Disjointements
→ Tirant d’air
Présence de
disjointements en
nombre suffisant
Absence de disjointements en
nombre suffisant
Tirant d’air suffisant
sous l’ouvrage
(supérieur à 2-3 m)
à prévoir
Aménagement à privilégier à
l’intérieur de l’ouvrage et en
complément en façade
Tirant d’air insuffisant
sous l’ouvrage
(inférieur à 2-3 m)
à prévoir
en façade et non à l’intérieur
de l’ouvrage
Pose de petits caissons-plaques en béton de bois sur la façade/les retours de
l’ouvrage, en privilégiant une orientation sud/sud-est.
Nombre : 2 à 3 sur la façade la mieux orientée (sud/sud-est).
Longueur : 30 cm Hauteur : 50 cm Profondeur : 2 à 3 cm
Ouverture : Ouverture complète de 2 à 3 cm sur le dessous du caisson-plaque.
Illustrations 7 et 8 : Caissons-plaques en béton de bois sur les façades/retours des ouvrages

Composante : VIADUCS A VOUSSOIRS
Les viaducs à voussoirs constituent des galeries particulièrement
intéressantes pour certaines espèces de chiroptères. Les corniches sont
également attractives lorsqu’elles ne sont pas trop larges (< 3 cm).
Afin de rendre les viaducs à voussoirs totalement favorables, des
aménagements sont à prévoir afin de :
- Permettre l’accès aux chiroptères à l’intérieur des voussoirs ;
- Faciliter l’accroche au plafond puisque le béton est particulièrement
lisse au sein des voussoirs ;
- Réduire l’espace disponible au niveau des corniches.
Une fois aménagés, l’accès aux voussoirs (notamment pour la maintenance)
sera à adapter en privilégiant les périodes mars/avril et octobre/novembre.
→ Adaptation des grilles d’accès : espacement à prévoir en haut et en
bas des grilles prévues au niveau des culées.
→ Pose d’un grillage au plafond, à l’intérieur des voussoirs, dans 2
séparations.
→ Réduction de l’espace utilisable au niveau des corniches à 3 cm
par la pose d’une plaque ou autre.
Espace de 15 cm minimum entre le haut des barreaux et le plafond de la
culée.
Illustrations 9 et 10 : Adaptation des grilles d’accès (Coupe sur culée)
Source : Dispositions architecturales CODEI AR005 A1 – Poitou-Charentes Nature

Composante : VIADUCS MIXTES A CAILLEBOTIS
Les viaducs mixtes ne constituent pas des galeries intéressantes en l’état
pour les chiroptères. En effet, la présence du caillebotis rend l’intérieur du
viaduc trop ajouré et ventilé.
Les corniches peuvent constituer des éléments attractifs lorsqu’elles ne sont
pas trop larges (< 3 cm).
Afin de rendre les viaducs mixtes favorables, des aménagements sont à
prévoir afin de :
- Permettre l’accès aux chiroptères à l’intérieur des voussoirs ;
- Créer des zones à l’abri de la lumière et du vent ;
→ Adaptation des grilles d’accès : espacement à prévoir en haut et en
bas des grilles prévues au niveau des culées (cf. Illustration 9 et 10).
→ Pose de caissons-boîtes au plafond du viaduc.
par la pose d’une plaque ou autre
Nombre : Prévoir la pose de 2 caissons-boîtes par viaduc mixte.
Longueur : 3 m Hauteur : 1 m Profondeur/largeur : 1 m
Ouvertures : 2 ouvertures sur le dessous dans la longueur du caisson :
Longueur : 60 cm – Hauteur : 10 cm Pour la fabrication, envisager la
création d’une grande ouverture de 60 cm x 25 cm avec pose d’un barreau
de 5 cm de haut pour scinder en deux la hauteur de l’ouverture : 2 x 10 cm.
Illustration 11 : Caisson-boîte

Composante : ESTACADES
Les créneaux existant au niveau des estacades constituent des emplacements
propices à la pose de caissons-boîtes. Les corniches présentent tout le long de
ces types d’ouvrage sont également attractives lorsqu’elles ne sont pas trop
larges (< 3 cm).
Pour rendre l’estacade favorable, les aménagements suivants sont à prévoir :
- Créer des zones à l’abri de la lumière et du vent ;
→ Pose de caissons-boîtes en béton de bois entre les créneaux de
l’estacade.
par la pose d’une plaque ou autre.
Nombre : 3 caissons sur une estacade.
Longueur : 3 m Hauteur : hauteur créneau
(~ 1,5m)
Profondeur : largeur créneau
(~ 0,6m)
Ouvertures : 2 ouvertures sur le dessous dans la longueur du caisson :
Longueur : 60 cm – Hauteur : 10 cm
Illustrations 12 et 13 : Caisson-boîte en béton de bois dans les créneaux de l’estacade
Illustrations 14 et 15 : Choix de l’emplacement du caisson-boîte : piles particulières et créneau central

Appréciation de l’expert
Les principes généraux exposés précédemment constituent les règles générales prises en compte au moment de
l’expertise. Toutefois, des particularités ou des exceptions peuvent exister du fait de la spécificité de certains
ouvrages et du contexte dans lequel ils s’inscrivent.
Concernant l’évaluation du caractère favorable ou non d’un ouvrage par la présence de disjointements, trois aspects
sont pris en compte :
- La proportion de disjointements favorables : les disjointements favorables correspondent à ceux dont la
largeur est comprise entre 2 et 3 cm. En dessous d’une proportion de 50 % de disjointements favorables,
des aménagements peuvent être proposés.
- La localisation des disjointements favorables : en plus de la proportion de disjointements favorables, il est
essentiel de prendre en compte leur localisation. Aussi, une localisation au centre de l’ouvrage sera
beaucoup plus intéressante qu’une localisation aux extrémités de l’ouvrage. Ce critère est pris en compte par
l’expert, qui peut être amené à proposer des aménagements complémentaires si les disjointements
favorables se situent aux extrémités de l’ouvrage et non au centre.
- La profondeur des disjointements : les disjointements doivent être suffisamment profonds (> 10 cm) pour
être favorables aux chiroptères.
Matériaux
Pour les aménagements proposés du type Parpaing Schwegler 1GS, caissons-plaques et caissons-boîtes, le matériau
à privilégier correspond au béton de bois. Ce matériau naturel, mélange de ciment et de sciure de bois est solide,
imputrescible, thermoactif (il régule les écarts éventuels de la température extérieure), imperméable à l’eau mais
perméable à l’air. Il permet ainsi les échanges gazeux et évite la condensation à l’intérieur des gîtes. Sa durée de vie
est supérieure à 30 ans.
Entretien
Certains gîtes à chiroptères peuvent nécessiter un entretien. Seuls les caissons-boîtes sont concernés, lorsqu’ils
seront occupés.
Afin d’assurer le nettoyage des caissons-boîtes occupés, il s’agit de prévoir un système d’ouverture du caisson sur un
côté (système aimanté ou coulissant) afin que le caisson puisse être ouvert et nettoyé. Un simple passage d’une
brosse à l’intérieur du gîte est à prévoir. Aucun produit (chimique ou non) ne doit être utilisé, du fait de la grande
sensibilité olfactive des chiroptères.
L’éventuel entretien des caissons est à prévoir entre les mois de décembre et de février. La fréquence est à adapter
en fonction de l’occupation des gîtes.

Résultats des expertises
Potentiels d’accueil et d’aménagement des ouvrages expertisés
Sur les 120 ouvrages concernés par l’expertise, les potentiels d’accueil et d’aménagement sont les suivants :
- 35 ouvrages sont favorables en l’état pour les chiroptères et ne nécessitent pas d’aménagement
complémentaire.
- 4 ouvrages, partiellement favorables, méritent des aménagements complémentaires.
- 81 ouvrages ne sont pas favorables en l’état parmi lesquels, 54 sont à aménager, 3 ne sont pas
aménageables et 24 ne sont pas recommandés pour un aménagement.
Tableau 12 : Potentiel d’accueil des ouvrages expertisés
Nombre d’ouvrages
Potentiel d’accueil Secteur 2 Secteur 3 Secteur 4
TOTAL
Poitou-Charentes
Favorable en l'état 7 6 22 35
Partiellement favorable 1 3 4
Non favorable en l’état 24 16 41 81
TOTAL 31 23 66 1201
Tableau 13 : Potentiel d’aménagement des ouvrages expertisés – Echelle régionale
NOMBRE D’OUVRAGES Potentiel d’aménagement
Potentiel d’accueil A aménager
Non
aménageable
Non
nécessaire
Non
recommandé
TOTAL
Favorable en l'état 35 35
Partiellement favorable 4 4
Non favorable en l’état 54 3 24 81
TOTAL 58 3 34 24 120
1
Le nombre total d’ouvrages expertisés s’élève à 120 au lieu de 118 après expertise. En effet, au niveau du ruisseau
du Gât, les 3 ouvrages présents sur la zone ont été considérés au moment de l’expertise au lieu d’un seul. Les
ouvrages concernés sont les suivants : PPF 2575 (Ouvrage spécifique petite faune), PRA 2575 (Passage agricole) et
PRA 2576 (Le Gât).

Tableau 14 : Potentiel d’aménagement des ouvrages expertisés – Secteur 2
Non
aménageable
Non
nécessaire
Non
recommandé
TOTAL
Partiellement favorable
Non favorable en l'état 18 2 4 24
TOTAL 18 2 7 4 31
Non
aménageable
Non
nécessaire
Non
recommandé
Non
expertisé
TOTAL
Non favorable en l'état 11 5 16
TOTAL 12 6 5 1 23
Non
aménageable
Non
nécessaire
Non
recommandé
TOTAL
Non favorable en l'état 25 1 15 41
TOTAL 28 1 22 15 66

Synthèse des propositions d’aménagement
L’annexe 2 présente le détail des aménagements préconisés pour chacun des ouvrages expertisés. Le tableau ci-
dessous en constitue une synthèse.
Tableau 17 : Aménagements et quantités correspondantes – Echelle régionale
Type d’aménagement Nombre d'ouvrages
concernés
Nombre d'aménagements de ce
type
Parpaing Schwegler 1 GS 14 53
Grand caisson-plaque 12 24
Petit caisson-plaque 14 45
Caisson-boîte 21 35
Grille d'accès à adapter 22 88
Grillage 10 20
Rétrécissement corniche 29 57
Tableau 18 : Aménagements et quantités correspondantes – Secteur 2
concernés
type
Caisson-boîte 2 3
Grillage 4 8

concernés
type
Caisson-boîte 3 4
Grillage 2 4
concernés
type
Caisson-boîte 16 28
Grillage 4 8

Liste des ouvrages expertisés
LOCALISATION CARACTERISTIQUES DIMENSIONS FONCTIONNALITES POUR LA FAUNE
OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
Déplacement rétabli
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
86 Moulin de Main 59,27 LGV OH 0593A OHD0592 Dalot INF 1.50 x 1.50 m 66 m - 0,03
Banquette
Loutre
X X X X 1
86 Ru de Font Benête 59,37 LGV PRA 0594A PRA0593 Portique INF
12.00 x 13.00
m
15 m - 10,40
Berges
naturelles
maintenues
X X X X X 1
86
Eaux du BVN des Petits
Naintrés
61,61 LGV OH0616A PRA0616 Cadre INF 2.50 x 2.00 m 52 m - 0,10
Banquette
Loutre
X X X 1
86
Eaux du BVN des Petits
Naintrés
61,62 RETA OH0616B PROHL0613-1 Cadre INF 2.50 x 2.00 m 7 m - 0,71
Banquette
Loutre
X X X 1
86 Veude bras Est 62,29 LGV OH 0623A OHD0622 Dalot INF 1.50 x 1.50 m 47 m - 0,05 - X X X 1
86 La Veude bras Ouest 62,40 LGV PRA 0624 PRA0623 Cadre INF 5.50 x 3.50 m 33 m - 0,58
Berges
naturelles
réaménagées
X X X 1
86 La Veude amont 64,96 LGV OH 0650A PRA0649 Cadre INF 6.50 x 2.90 m 14 m - 1,35
Berges
naturelles
réaménagées
X X X 1
86 Les Vignaux 68,93 LGV OH 0690A OHD0689 Buse INF 2000 mm 44 m - 0,07 - X 1
86 Les Grands Bois 71,02 LGV OH 0711A PRA0710 Cadre INF 3.00 x 2.00 m 27 m - 0,22
Banquette
Loutre
X X X 1
86 L'Envigne 71,88 LGV PRA 0719 PRA0718 Cadre INF 13.00 x 4.60 m 14 m - 4,27
Banquette
petite faune
bilatérale
X X X X X 1
86 Le Premeau 72,94 LGV OH 0730A PRA0729 Cadre INF 3.00 x 2.50 m 46 m - 0,16
Banquette
Loutre
X X X 1
86 Le Montfaucon 75,98 LGV OH 0761A OHD0759 Buse INF 2000 mm 22 m - 0,14 - X 1
86 Le Belloir 77,38 LGV OH 0775A PRA0773 Cadre INF 3.00 x 2.50 m 40 m - 0,19
Banquette
Loutre
X X X 1
86 La Lière amont 77,87 LGV OH 0779A PRA0778 Cadre INF 3.00 x 2.00 m 43 m - 0,14
Banquette
Loutre
X X X 1
86 Partie la Lière 78,51 RETA - PRAHL0785-2 Cadre INF 2.00 x 2.50 m 22 m - 0,23
Banquette
Loutre
X X X 1
86 La Lière 79,40 LGV PRA 0795A PRA0794 Cadre INF 5.00 x 3.00 m 24 m - 0,63
Banquette
Loutre
X X X 1
86 La Pallu 79,64 LGV PRA 0797A PRA0796
Double
cadre
INF 18.60 x 4.50 m 13 m - 6,44
Banquette
petite faune
bilatérale
X X X X X 1
86 Le Champallu 79,74 LGV PRA 0798 PRA0797 Cadre INF 10.00 x 4.50 m 13 m - 3,46
Banquette
petite faune
bilatérale
X X X X X 1
86 L'Auxance 88,65 LGV VIA 0888 VIA0886 Viaduc INF - - 444 m -
Berges
naturelles
maintenues
X X X X X 1
86 L'Auxance 2,63
RAC
MA1
VIA MA1 26 VIAMA10035 Viaduc INF - - 447 m -
Berges
naturelles
maintenues
X X X X X 1
86 La Boivre 96,98 LGV VIA 0971 VIA0970 Viaduc INF - - 146 m -
Berges
naturelles
maintenues
X X X X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
86 La Droiterie 98,89 LGV OH 0990A PRA0988 Cadre INF 5.00 x 3.00 m 40 m - 0,38
Berges
naturelles
réaménagées
X X X X 1
86 Cheminement piéton 103,60 LGV PRA 1036 PRA1036 Cadre INF 2.50 x 2.50 m 28 m - 0,22 - X X 1
86 La Petite Foy 103,88 LGV OH 1040A PRA1038 Cadre INF 3.00 x 2.50 m 50 m - 0,15
Banquette
petite faune
bilatérale
X 1
86 La Rune amont 0,81
RAC
FN1
PRACN132 PRAFN10008 Cadre INF 2.00 x 3.50 m 63 m - 0,11 - X X X 1
86 La Rune 107,68 LGV PRA 1077A PRA1076 Cadre INF 12.00 x 7.00 m 104 m - 0,81
Banquette
Loutre et
banquette
piéton
X X X X 1
86 Le Palais 111,29 LGV PRA 1114A PRA1112 Cadre INF 5.00 x 3.00 m 33 m - 0,45
Banquette
Loutre et
banquette
petite faune
X X X 1
86 Le Bois de la Badonnière 112,21 LGV OH 1124A OHD1122 Buse INF 2000 mm 40 m - 0,08 - X 1
86 Le Vieux Puits 2 114,59 LGV OH 1147A PRA1145 Cadre INF 3.50 x 3.00 m 47 m - 0,22
Berges
naturelles
réaménagées
X X X 1
86 La Vonne 115,75 LGV VIA 1159 VIA1158 Viaduc INF - - 180 m -
Berges
naturelles
maintenues
X X X X X 1
86 La Longère 117,79 LGV PRA 1179A PRA1177 Pont INF - - 91 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
79 Rivière La Dive 130,90 LGV PRA 1310 PRA1309 Portique INF 14.00 x 3.50 m 15 m - 3,27
Berges
naturelles
réaménagées
X X X X 1
86 Ruisseau de la Bonvent 136,67 LGV PRA 1368 PRA1367 Cadre INF 9.00 x 3.80 m 15 m - 2,28
Banquette
Loutre et
banquette
petite faune
X X X X 1
86 La Bouleure 141,45 LGV PRA1416 PRA1414 Portique INF 14.00 x 4.70 m 13 m - 5,60
Berges
naturelles
réaménagées
X X X X 1
86 Le Chavenon 143,46 LGV OH1436A PRA1435 Dalot INF 2.50 x 1.65 m 33 m - 0,13 - X X X 1
16 Bief de la Péruse 153,55 LGV PRA1537 PRA1536 Portique INF 12.00 x 8.40 m 13 m - -
Banquette
petite faune et
voirie routière
X X X X 1
16 La Péruse 153,70 LGV PRA1539 PRA1537 Portique INF 14.00 x 7.50 m 13 m - -
Berges
naturelles
réaménagées
X X X X X 1
16 SBV Le Bief (Fontiaud) Rét 166,05 RETA OH 01662A OHR1661-2 Dalot INF 2.00 x 2.00 m 15 m - 0,27 - X X 1
16 Le Bief (Fontiaud) 166,19 LGV PRA1664 PRA1662 Voûte (2) INF
2x (9.00 x 5.50)
m
33 m - 1,22
Banquette
petite faune
bilatérale
X X X X X 1
16 Le Bief 170,90 LGV PRA1711 PRA1709 Portique INF 13.50 x 3.20 m 13 m - -
Banquette
petite faune
bilatérale
X X X X X 1
16 Chalançon 1 173,42 LGV PRA 1737 PRA1734 Voûte INF 9.70 x 7.10 m 41 m - 1,42 - X X X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
16 Joncasses 1 173,87 LGV OH 1740A OHD1738+7 Dalot INF 2.00 x 2.00 m 35 m - 0,12
Banquette
Vison
X X X 1
16 Chalançon 2 1,15
RAC
JU2
OHLE211A PRAJU20012 Cadre INF 3.00 x 2.75 m 26 m - 0,32
Banquette
Vison
X X X 1
16 Joncasses 2 0,31
RAC
JU2
OHLE203A
OHRJU20003
(Prolongement
ouvrage
existant)
Dalot INF 1.00 x 2.00 m 12 m - 0,17 Encorbellemen
t
X X X 1
16 Les Acourants 175,95 LGV OH1761A OHD1759+5 Dalot INF 2.00 x 2.50 m 43 m - 0,12
Banquette
Vison
X X X 1
16 La Charente Nord 176,85 LGV VIA 1772 VIA1768 Viaduc INF - - 480 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
16 Ruisseau de la Brangerie 180,36 RETA PROHL1806 PROHL1803 Cadre INF 5.00 x 2.50 m 8 m - 1,56
Banquette
Vison
bilatérale
X X X 1
16 Ruisseau de la Brangerie 180,62 LGV PRA1807 PRA1806 Voûte INF 5.00 x 4.00 m 115 m - 0,15
Banquette
Vison
bilatérale
X X X 1
16
Ouvrages de décharge de la
Charente Médiane
189,28 LGV PRA 1898 OHD1893 Cadre (9) INF
9x (5.00 x 3.10
m)
42 m - 0,37 - X X X X 1
16 La Charente Médiane 189,64 LGV VIA 1898 VIA1896 Viaduc INF - - 522 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
16 Les Godinauds 190,29 LGV PRA1905 PRA1902 Voûte INF 6.40 x 5.30 m 52 m - 0,56
Banquette
Vison et
banquette
piéton
X X X X 1
16 Les Godinauds 190,29 RETA OH1905B PROHL1903-2 Cadre INF 3.50 x 2.00 m 13 m - 0,56
Banquette
Vison
bilatérale
X X 1
16
La Nouère
+ Le Jenses
203,42 LGV PRA2036 PRA2034 Pont INF - - 77 m
Berges
naturelles
réaménagées
X X X X X 1
16 La Nouère 203,25 RETA PRO 2036 PROHL2032 Portique INF 11.00 x 3.00 m 8 m -
Berges
naturelles
réaménagées
X X X X 1
16 La Charente Sud 205,29 LGV VIA 2055 VIA2053 Viaduc INF - - 367 m -
Berges
naturelles
maintenues
X X X X X 1
16 La Boëme 207,79 LGV VIA 2080 VIA2077 Viaduc INF - - 450 m -
Berges
naturelles
maintenues
X X X X X 1
16 La Petite Boëme 2,29 VL PRACE1HL35 PROCE1HL0022 Portique INF 10.40 x 2.10 m 15 m - -
Berges
naturelles
réaménagées
X X X X 1
16 La Petite Boëme 2,28
RAC
CE0
PRACE135 PRACE00022 Portique INF 10.40 x 2.10 m 19 m - -
Berges
naturelles
réaménagées
X X X X 1
16 La Vieille Boëme 1,97 VL PRACE1HL38 PROCE1HL0019 Portique INF 11.20 x 3.00 m 12 m - -
Berges
naturelles
réaménagées
X X X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
16
La Boëme
+ Le Moulin de la Courade
+ La Vieille Boëme
1,70
RAC
CE0
VIA CE141 ESTCE00017 Estacade INF - - 720 m -
Berges
naturelles
maintenues
X X X X X 1
16 Le Claix 215,04 LGV VIA 2153 VIA2150 Viaduc INF - - 450 m -
Berges
naturelles
maintenues
X X X X X 1
16 Chez Papin 216,70 LGV OH2169A OHD2166 Dalot INF 2.40 x 2.00 m 74 m - 0,07
Banquette
Vison
bilatérale
X X X 1
16 L’Ecly 219,69 LGV PRA2199 PRA2196 Pont INF - - 81 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
16 Chez Boutrit 1 221,82 LGV OH2221A OHD2218 Dalot INF 2.00 x 2.00 m 77 m - 0,05
Banquette
Vison
X X 1
16 Chez Boutrit 2 220,02 RETA OH2222A OHR2220-2 Dalot INF 2.40 x 2.00 m 17 m - 0,28
Banquette
Vison
X X 1
16 Fontaine Ladre 222,43 VL OH2226C PROHL2224-2 Cadre INF 4.00 x 2.50 m 10 m - 1,03
Banquette
Vison
bilatérale
X X X 1
16 Fontaine Ladre 222,88 LGV PRA2231 PRA2228 Cadre INF 5.00 x 2.50 m 18 m - 0,69
Banquette
Vison
bilatérale
X X X 1
16 Le Debaud 222,88 RETA OH2231A OHR2228-2 Dalot INF 2.40 x 2.40 m 12 m - 0,48
Banquette
Vison
bilatérale
X X X 1
16 Fontaine Ladre 223,15 RETA PROHL2234 PROHL2231-1 Voûte INF 5.50 x 4.20 m 22 m - 0,88
Banquette
Vison
bilatérale
X X X 1
16 Le Né 223,53 LGV PRA2237 PRA2235 Pont INF - - 35 m -
Berges
naturelles
maintenues
X X X X X 1
16 Le Né (bras secondaire) 223,73 LGV PRA2239 PRA2237 Cadre INF 7.00 x 4.00 m 20 m - 1,40
Banquette
Vison et voirie
routière
X X X X X 1
16 Fontaine des Filles 225,12 LGV PRA2253 VIA2251 Viaduc INF - - 117 m -
Berges
naturelles
maintenues
X X X X X 1
16 La Grande Eau 227,09 LGV PRA2273 PRA2270 Voûte INF 5.20 x 4.00 m 97 m - 0,18
Banquette
Vison
bilatérale
X X X X 1
16 La Tache 228,56 LGV OH2287A OHD2285 Dalot INF 2.40 x 2.00 m 21 m - 0,23
Banquette
Vison
bilatérale
X X 1
16 Le Journaud 229,48 RETA OH 2297A PROHL2294-1 Cadre INF 3.00 x 2.50 m 26 m - 0,29
Banquette
Vison
bilatérale
X X X X 1
16
L'Arce
(+ le Moulin Journaud)
229,73 LGV PRA2300 PRA2297 Pont INF - - 77 m -
Berges
naturelles
réaménagées
X X X X X 1
16 La Faye 230,45 LGV PRA2307 PRA2304 Voûte INF 5.50 x 4.10 m 34 m - 0,59
Banquette
Vison
bilatérale
X X X 1
16 Chez Papillaud 231,67 LGV OH 2319A OHD2316 Dalot INF 2.40 x 2.00 m 51 m - 0,09
Banquette
Vison
bilatérale
X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
16 La Gorre 233,71 LGV PRA2340 PRA2337 Voûte INF 7.20 x 5.50 m 66 m - 0,51
Banquette
Vison
bilatérale
X X X X 1
16 Les Hautes Lunettes 237,06 RETA OH 2373A OHR2370-1 Dalot INF 2.40 x 2.40 m 37 m - 0,16
Banquette
Vison
X X X X 1
16 Les Hautes Lunettes 237,36 LGV OH2376A OHD2373 Dalot INF 2.40 x 2.40 m 68 m - 0,08
Banquette
Vison
X X X X 1
16 Fontaine de Chez Boucherie 238,10 LGV OH2383A OHD2380 Dalot INF 2.40 x 2.40 m 90 m - 0,06
Banquette
Vison
X X X X 1
16 La Maury 239,32 LGV PRA 2396 PRA2393 Voûte INF 3.30 x 4.40 m 77 m - 0,15
Banquette
Vison
bilatérale
X X X X 1
16 La Viveronne 240,98 LGV PRA2412 PRA2409 Voûte INF 4.10 x 3.90 m 83 m - 0,15
Banquette
Vison
bilatérale
X X X 1
16 Pompinier 1 241,44 LGV OH2417A PRA2414 Voûte INF 3.00 x 3.20 m 69 m - 0,10
Banquette
Vison
bilatérale
X X 1
16 La Fontaine de Barret 242,50 LGV PRA2427 PRA2424 Voûte INF 3.00 x 3.20 m 99 m - 0,07
Banquette
Vison
bilatérale
X X 1
16
Ruisseau des Lorettes
(branche Nord)
244,94 LGV VIA2452 VIA2449 Viaduc INF - - 180 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
16
Ruisseau des Lorettes
(branche Sud)
245,88 LGV VIA2461 VIA2458 Viaduc INF - - 180 m -
Berges
naturelles
maintenues et
localement
réaménagées
X X X X X 1
16 Rabouin Sud 246,09 LGV OH 2463A PRA2460 Voûte INF 10.00 x 8.30 m 39 m - 1,77
Banquette
grande faune
(berge
réaménagée
unilatérale)
X X X X X 1
16 Chez Balais 247,34 LGV PRA2476 PRA2473 Voûte INF 4.70 x 3.20 m 80 m - 0,21
Banquette
Vison
bilatérale
X X X X 1
16 Chez Périou 1 247,58 LGV OH2478A OHD2475 Dalot INF 2.00 x 2.00 m 55 m - 0,07
Banquette
Vison
X X X 1
16 La Fontenelle 1 248,21 LGV OH2485A OHD2482 Dalot INF 2.00 x 2.00 m 55 m - 0,07
Banquette
Vison
X X X 1
16 La Cabourne 250,48 LGV OH2507A OHD2504 Dalot INF 2.40 x 2.00 m 83 m - 0,06
Banquette
Vison
bilatérale
X X X 1
16 Le Palais 250,73 LGV VIA2510 VIA2507 Viaduc INF - - 180 m -
Berges
naturelles
maintenues
X X X X X 1
17 La Nauve du Merle 251,79 LGV PRA2520 PRA2518 Pont INF - - 94 m -
Berges
naturelles
maintenues
X X X X X 1
17 Le Martron 252,48 LGV OH2527A PRA2525 Cadre INF 3.00 x 2.50 m 37 m - 0,20
Banquette
Vison
bilatérale
X X X X 1
17 Ruisseau de l'Agrière 252,91 LGV PRA2532 PRA2529 Pont INF - - 100 m -
Berges
naturelles
maintenues
X X X X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
17 Ruisseau de Chateauroux 253,94 LGV PRA2542 PRA2539 Voûte INF 7.00 x 4.00 m 103 m - 0,22
Banquette
Vison et
banquette
piéton
X X X X 1
17 Les Quatre Puits 254,64 LGV PRA2549 PRA2546 Voûte INF 5.00 x 3.00 m 80 m - 0,15
Banquette
Vison
bilatérale
X X X X 1
17 La Maisonnette (1) 255,36 LGV OH2556A OHD2553+5 Dalot INF 2.00 x 2.00 m 58 m - 0,07
Banquette
Vison
X X X 1
17 Permasse 255,65 LGV PRA2559 PRA2557 Voûte INF 6.60 x 5.10 m 29 m - 0,99 - X X X 1
17 La Goujonne 255,87 LGV VIA 2561 VIA2559 Viaduc INF - - 135 m -
Berges
naturelles
maintenues
X X X X X 1
17 Ricot / La Butte 256,78 LGV PRA2570A PRA2568 Cadre INF 3.00 x 3.00 m 22 m - 0,41
Banquette
Vison et
banquette
piéton
X X X 1
17 Le Gât 257,53 LGV PRA2578 PRA2576 Voûte INF 5.00 x 3.00 m 43 m - 0,28
Banquette
Vison
bilatérale
X X X X 1
17 La Bourguette / Le Marquet 258,42 LGV OH2587A OHD2584+2 Dalot INF 2.20 x 1.50 m 45 m - 0,07
Banquette
Vison
X X X 1
17 Le Mouzon 259,65 LGV VIA2601 VIA2598 Viaduc INF - - 120 m -
Berges
naturelles
maintenues
X X X X X 1
17 La Nauve 260,59 LGV OH2608A PRA2606 Cadre INF 3.00 x 3.20 m 22 m - 0,44
Banquette
Vison et
banquette
piéton
X X X X 1
17 Le Ramard 261,82 LGV OH2621A OHD2618+2 Buse INF 1000 mm 24 m - 0,03 - X X 1
17 Le Lary 262,43 LGV PRA2627 PRA2624 Pont INF - - 117 m -
Berges
naturelles
maintenues
X X X X X 1
17 L'Espie ( 2 ) 262,92 RETA PROHL2632 PROHL2629-1 Voûte INF 7.00 x 4.00 m 31 m - 0,72
Banquette
Vison et
banquette
piéton
X X X X 1
17 L'Espie (1) 263,84 RETA PROHL2641 PROHL2639-1 Voûte INF 5.00 x 4.00 m 40 m - 0,42
Banquette
Vison et
banquette
piéton
X X X X 1
17 Le Petit Jard 264,70
LGV+
LC
OH2650AB OHD2647+0 Dalot INF 2.50 x 2.00 m 70 m - 0,07
Banquette
Vison et
banquette
petite faune
X X X X 1
17 Le Petit Jard 264,72 RETA OH2650C OHR2644-10 Dalot INF 2.50 x 2.00 m 25 m - 0,20
Banquette
Vison et
banquette
petite faune
X X X X 1
17 Les Marais 267,11 LGV OH2674B OHD2671+1 Dalot INF 2.50 x 2.10 m 45 m - 0,11
Banquette
Vison
bilatérale
X X X X 1
17 Le Meudon Amont 267,80 RETA PROHL2680 PROHL2678-2 Voûte INF 7.00 x 4.00 m 53 m - 0,42
Berges
naturelles
réaménagées
X X X X 1

OH des cours
d'eau à enjeu
chiroptères
(cf. Atlas Faune)
OH présents
dans une zone
à enjeu
(cf. Atlas
Faune)
OH non inclus
dans les
zonages mais
intéressants à
expertiser
Dpt
Ecoulement rétabli
ou
PK Infra
Nom de
l'ouvrage
Ancienne
référence
(arrêtés du
24/02/2012)
Nom de
l'ouvrage
Nouvelle
référence
(présent arrêté)
Type
Ouvrage
Passage
supérieur
(SUP)
ou
inférieur
(INF)
Section
L (m) x H (m)
Dalots, cadres,
portiques.
DN (mm)
buses
Longueur
sous remblai
ou
sur déblai
(m)
Largeur de
franchissem
ent
viaducs /
ponts /
tranchées
couvertes
(m)
Ratio
Ouverture
Préservation
des berges
ou
Aménagement
s spécifiques
pour le
passage de la
faune
Grande
faune
Petite
faune
terrestr
e
MSAQ
Chauves
- souris
Poissons
17
Mazaubert
268,08 LGV PRA2683 PRA2681 Portique INF 12.00 x 4.00 m 31 m - 1,53
Berges
naturelles
réaménagées
X X X X X 1
17 Les Nauves de Frouin (2) 270,11 LGV OH2704A OHD2701+1 Dalot INF 1.50 x 1.50 m 21 m - 0,11
Banquette
Vison
X X 1
17 Les Nauves de Frouin (2) 270,11 VL OH2704B OHR2701-3 Dalot INF 1.50 x 1.50 m 14 m - 0,16
Banquette
Vison
X X 1
Sous-totaux 69 24 25
TOTAL 118 ouvrages expertisés

Détail des propositions d’aménagement par ouvrage
ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
1 OHD 0592 Moulin de Main Dalot 66 1,0 Présence 22/48
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
2 PRA 0593
Ru de Font
Benête
Portique 15 4,0 Présence 5/22
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
3 PRA 0616
Eaux du BVN des
Petits Naintrés
Cadre 52 2,0 Présence 36/36
Parois et
plafond
Absence
Favorable
en l’état
Non
nécessaire
Aucun
Ruisseau temporaire et
possibilité de passer à
pied sous l'ouvrage.
4 PROHL 0613-1
Eaux du BVN des
Petits Naintrés
Cadre 7 1,4 Présence 0/7
Parois et
plafond
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
5 OHD 0622 Veude bras Est Dalot 47 0,8 Présence 7/32
Parois et
plafond
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Ouvrage très bas et
faible tirant d'air.
6 PRA 0623
La Veude bras
Ouest
Cadre 33 3,5 Absence Absence
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Petit caisson
plaque
3 Façade
Installer gites en grappe
en variant hauteur et
orientation (sud-sud est).
7 PRA 0649 La Veude amont Cadre 14 2,5 Absence Présence Favorable
Non
favorable
en l'état
A aménager
Petit
caisson
plaque
3 Façade
8 OHD 0689 Les Vignaux Buse 44 0,5 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
9 PRA 0710 Les Grands Bois Cadre 27 1,2 Présence 7/26
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
10 PRA 0718 L'Envigne Cadre 14 3,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Petit caisson
plaque
3 Façade
Rétrécissement
corniche
2
11 PRA 0729 Le Premeau Cadre 46 1,8 Présence 8/45
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
12 OHD 0759 Le Montfaucon Buse 22 2,0 Présence 0/10
Parois et
plafond
Absence
Non
favorable
en l'état
Non
aménageable
Aucun
13 PRA 0773 Le Belloir Cadre 40 2,2 Présence 11/40
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
14 PRA 0778 La Lière amont Cadre 43 1,1 Présence 3/42
Parois et
plafond
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
5
Intérieur
-
Plafond
15 PRAHL 0785-2 Partie la Lière Cadre 22 2,0 Présence 0/13
Parois et
plafond
Présence Favorable
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
3
Intérieur
-
Plafond
16 PRA 0794 La Lière Cadre 24 2,1 Absence Présence Favorable
Non
favorable
en l'état
A aménager
Petit
caisson
plaque
3 Façade
17 PRA 0796 La Pallu
Cadre
(x2)
13 3,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
2
Intérieur
- Parois
de la
pile
Rétrécissement
corniche
2
Corniche
s
Aménagement à prévoir
de chaque coté de la pile.
18 PRA 0797 Le Champallu Cadre 13 4,0 Absence Présence
Non
favorable
Non
favorable
A aménager
Grand
caisson
1
Intérieur
- Parois
Rétrécissement
corniche
2
Corniche
s

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
en l'état en l'état plaque
19 VIA 0886 L'Auxance Viaduc 444 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches Viaduc à voussoirs.
20 VIAMA 10035 L'Auxance Viaduc 447 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
21 VIA 0970 La Boivre Viaduc 146 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
22 PRA 0988 La Droiterie Cadre 40 4 Présence 3/24
Parois et
plafond
Absence
Non
favorable
en l’état
A aménager
Parpaing
Schwegler
1 GS
4
Voûte et non cadre.
Ouvrage qui semble
surdimensionné.
23 PRA 1036
Cheminement
piéton
Non
favorable
en l'état
Non
recommandé
Aucun
24 PRA 1038 La Petite Foy Voûte 50 3,0 Présence 4/20
Parois et
plafond
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1 GS
5
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
25 PRAFN 10008 La Rune amont Cadre 63 1,5 Présence 8/23
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
26 PRA 1076 La Rune Cadre 104 7,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
5
Intérieur
- Parois
Rétrécissement
corniche
2
Corniche
s
Privilégier les zones les
plus sombres par rapport
au puit de lumière.
27 PRA 1112 Le Palais Cadre 33 2,5 Absence Absence
Non
favorable
en l'état
A aménager
Petit
caisson
plaque
6 Façade
28 OHD 1122
Le Bois de la
Badonnière
Buse 40 1,9 Présence 0/19
Parois et
plafond
Absence
Non
favorable
en l'état
Non
aménageable
Aucun
29 PRA 1145 Le Vieux Puits 2 Voûte 47 4,0 Présence 2/16
Parois et
plafond
Absence
Non
favorable
en l'état
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Parpaing
Schwegler 1GS
5
Intérieur
- Plafond
30 VIA 1158 La Vonne Viaduc 180 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Caisson boîte 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
31 PRA 1177 La Longère Pont 91 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à dalles
béton.
32 PRA 1309 Rivière La Dive Portique 15 2,3 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
Non
recommandé
Aucun
Contexte paysager
défavorable,
aménagement non
pertinent.
33 PRA 1367
Ruisseau de la
Bonvent
Cadre 15 3,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Rétrécissement
corniche
2
Corniche
s
34 PRA 1414 La Bouleure Portique 13 3,5 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Petit caisson
plaque
3 Façade Milieu très favorable.
35 PRA 1435 Le Chavenon Dalot 33 1,2 Présence 0/12
Parois et
plafond
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
3
Intérieur
-
Plafond
36 PRA 1536 Bief de la Péruse Portique 13 7,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Rétrécissement
corniche
1
Corniche
s
Aménagement à prévoir
à l'Intérieur du portique,
côté bief.
37 PRA 1537 La Péruse Portique 13 6,0 Absence Présence Non Non A aménager Grand 1 Intérieur

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
favorable
en l'état
favorable
en l'état
caisson
plaque
- Parois
38 OHR 1661-2
SBV Le Bief
(Fontiaud) Rét
Dalot 15 1,2 Présence x/9
Parois et
plafond
Absence Favorable
Non
nécessaire
Aucun
39 PRA 1662 Le Bief (Fontiaud)
Voûte
(x2)
33 Absence Absence
Non
favorable
en l’état
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
Aménager la voûte
hydraulique uniquement
et pas le passage
agricole.
40 PRA 1709 Le Bief Portique 13 2,5 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Rétrécisse
ment
corniche
2
Façade et tirant d'air trop
bas pour un
aménagement à
l'intérieur de l'ouvrage.
Pas d'éléments de retour
au niveau de l'ouvrage.
41 PRA 1734 Chalanèon 1 Voûte 41 7,0 Présence 21/23
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
42 OHD 1738+7 Joncasses 1 Dalot 35 2,0 Présence 9/15
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
Zone ouverte de plaine
sans corridor aux
alentours, pas
d'aménagement à
prévoir.
43 PRAJU 20012 Chalanèon 2 Cadre 26 2,0 Présence 2/12
Parois et
plafond
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Zone agricole très
ouverte sans corridor à
proximité.
44 OHRJU 20003 Joncasses 2 Dalot 12 1,5 Présence 7/7
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
45 OHD 1759+5 Les Acourants Dalot 43 2,0 Présence 11/21
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
Zone agricole ouverte
non favorable à un
aménagement.
46 VIA 1768 La Charente Nord Viaduc 480 20,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
47 PROHL 1803
Ruisseau de la
Brangerie
Non
favorable
en l'état
Non
recommandé
Aucun
Zone ouverte et ouvrage
trop bas pour être
favorable à un
aménagement.
48 PRA 1806
Ruisseau de la
Brangerie
Voûte 115 6,0 Présence 45/99
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
Disjointements
disponibles importants,
pas d'aménagement
supplémentaire.
49 OHD 1893
Ouvrages de
décharges
Charente
Médiane
Cadre
(x9)
42 4,0 Absence Absence
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
8
Intérieur
- Parois
des piles
Prévoir la pose de grands
caissons plaques sur les
parois d'un cadre sur
deux, exposition sud.
Contexte de l'ouvrage
particulièrement
intéressant.
50 VIA 1896
La Charente
Médiane
Viaduc 522 10,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
51 PRA 11902 Les Godinauds Voûte 52 6,0 Présence 21/72
Parois et
plafond
Absence
Partiellem
ent
favorable
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
Disjointements étroits et
mal placés -
Aménagements à
localiser côté est.
52 PROHL 1903-2 Les Godinauds Cadre 13 3,0 Absence Absence
Non
favorable
Non
recommandé
Aucun
Pas favorable à un
aménagement et autre

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
en l'état pont à proximité.
53 PRA 2034
La Nouère + Le
Jenses
Pont 77 10,0 Présence Tablier Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
54 PROHL 2032 La Nouère Portique 8 3,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Zone facilement
accessible et non
favorable à un
aménagement.
55 VIA 2053 La Charente Sud Viaduc 367 10,0 Présence Tablier Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
56 VIA 2077 La Boème Viaduc 450 20,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
57
PROCE1HL
0022
La Petite Boème Portique 15 2,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Ouvrage trop bas et
court pour proposer un
aménagement.
58 PRACE0 0022 La Petite Boème Portique 19 2,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Ouvrage trop bas et
court pour proposer un
aménagement.
59
PROCE1HL
0019
La Vieille Boème Portique 12 2,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Zone agricole non
favorable et ouvrage trop
bas pour un
aménagement.
60 ESTCE 00017
Boème + Moulin
Courade + Vieille
Boème
Estacade 720 8,0 Absence Présence Favorable
Non
favorable
en l'état
A aménager
Caisson
boîte
3 Créneau
Aménagements à prévoir
sur les piles 14, 17 et 21.
Fixation au plafond et à
l'arrière des piles
61 VIA 2150 Le Claix Viaduc 450 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
62 OHD 2166 Chez Papin Dalot 74 2,5 Présence 22/57
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
63 PRA 2196 L'Ecly Pont 81 15,0 Présence Plafond Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Pont mixte à dalles
béton.
64 OHD 2218 Chez Boutrit 1 Dalot 77 2,0 Présence 2/43 Plafond Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
5
Intérieur
-
Plafond
65 OHR 2220-2 Chez Boutrit 2 Dalot 17 2,0 Présence 2/7 Plafond Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
2 Ouvrage court.
66 PROHL 2224-2 Fontaine Ladre Cadre 10 3,0 Présence 1/9 Plafond Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Accéssibilité importante
et faible hauteur de
l'ouvrage.
67 PRA 2228 Fontaine Ladre Cadre 18 3,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Ouvrage court, très
lumineux. Double
banquette. Façade trop
accessible.
68 OHR 2228-2 Le Debaud Dalot 12 3,0 Présence 0/4 Plafond Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Ouvrage trop bas et trop
court pour un
aménagement.
69 PROHL 2231-1 Fontaine Ladre Pont 22 10,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
70 PRA 2235 Le Né Pont 35 6,0 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
PRA courant avec tablier
béton. Environnement
non favorable et
présence d'autres
ouvrages non loin.
71 PRA 2237
Le Né (bras
secondaire)
Non
favorable
en l'état
A aménager
Grand
caisson
plaque
1
Intérieur
- Parois
Petit caisson
plaque
3 Façade
Chemin agricole et petit
fossé sur un côté.
72 VIA 2251
Fontaine des
Filles
Viaduc 117 15,0 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
73 PRA 2270 La Grande Eau Voûte 97 5,0 Présence 26/70
Parois et
plafond
Absence
Partiellem
ent
favorable
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
Disjointements
favorables situés aux
extremités et en
proportion insuffisante.
Pose des aménagements
côté est ou sud.
74 OHD 2285 La Tache Dalot 21 2,0 Présence 7/11
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
75 PROHL 2294-1 Le Journaud Cadre 26 2,0 Présence 8/12
Parois et
plafond
Absence
Favorable
en l'état
Non
nécessaire
Aucun
Proportion de
disjointements
favorables assez
importante. Ouvrage un
peu bas pour proposer
d'autres aménagements.
76 PRA 2297
L'Arce
(+ le Moulin
Journaud)
Pont 77 Présence Plafond Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
4 Culée Grillage 2
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Pont mixte à dalles
béton.
77 PRA 2304 La Faye Voûte 34 6,0 Présence 20/52
Plafond -
Parois
Absence
Partiellem
ent
favorable
A aménager
Petit
caisson-
plaques
3 Façade
Pose des petits caissons
sur la façade orientée
est.
78 OHD 2316 Chez Papillaud Dalot 51 1,9 Présence 24/27
Parois et
plafond
Absence
Favorable
en l'état
Non
recommandé
Aucun
79 PRA 2337 La Gorre Voûte 66 7,2 Présence 4/27
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
80 OHR 2370-1
Les Hautes
Lunettes
Dalot 37 2,4 Présence 10/16
Plafond -
Parois
Absence
Favorable
en l'état
Non
recommandé
Aucun
81 OHD 2373
Les Hautes
Lunettes
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
82 OHD 2380
Fontaine de Chez
Boucherie
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
83 PRA 2393 La Maury Voûte 77 4,4 Présence 28/70
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
84 PRA 2409 La Viveronne Voûte 83 3,7 Présence 25/74
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
85 PRA 2414 Pompinier 1 Voûte 69 3,0 Présence 6/25
Plafond -
Parois
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Banquettes hautes, ce
qui rend le plafond de
l'ouvrage très accessible.
86 PRA 2424
La Fontaine de
Barret
Voûte 99 Présence 20/37
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
87 VIA 2449
Ruisseau des
Lorettes (branche
Nord)
Viaduc 180 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
88 VIA 2458
Ruisseau des
Lorettes (branche
Viaduc 180 Absence Présence
Non
favorable
Non
favorable
A aménager
Adaptation
grille
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
Sud) en l'état en l'état d'accès
89 PRA 2460 Rabouin Sud Voûte 39 Présence 11/18
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
90 PRA 2473 Chez Balais Voûte 80 Présence 23/75
Plafond -
Parois
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Banquettes hautes, ce
qui rend le plafond de
l'ouvrage très accessible.
91 OHD 2475 Chez Périou 1 Dalot 55 2,0 Présence 12/23
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
5
Intérieur
-
Plafond
92 OHD 2482 La Fontenelle 1 Dalot 55 2,0 Présence 17/25
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
93 OHD 2504 La Cabourne Dalot 83 1,7 Présence 56/69
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
94 VIA 2507 Le Palais Viaduc 180 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
95 PRA 2518
La Nauve du
Merle
Pont 94 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
96 PRA 2525 Le Martron Cadre 37 1,8 Présence 17/23
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
97 PRA 2529
Ruisseau de
l'Agrière
Pont 100 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
98 PRA 2539
Ruisseau de
Chateauroux
Plafond -
Parois
Absence
Partiellem
ent
favorable
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Parpaing
Schwegler 1GS
5
Intérieur
- Plafond
99 PRA 2546 Les Quatre Puits Voûte 80 2,6 Présence 27/66
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
100 OHD 2553+5
La Maisonnette
(1)
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
5
Intérieur
-
Plafond
101 PRA 2557 Permasse Voûte 29 5,0 Présence 5/13
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Parpaing
Schwegler 1GS
2
Intérieur
- Plafond
102 VIA 2559 La Goujonne Viaduc 135 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
103 PRA 2568 Ricot / La Butte Cadre 22 2,9 Absence Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Pas d'aménagement
proposé du fait de
l'accessibilité trop
importante sous
l'ouvrage.
104 PPF 2575
Ouvrage
spécifique petite
faune - Le Gât
Buse 51 1,5 Présence 8/19
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
104 PRA 2575
Passage agricole -
Le Gât
Cadre 30 Présence 1/9
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Parpaing
Schwegler
1GS
1
Intérieur
-
Plafond
104 PRA 2576 Le Gât Voûte 43 2,7 Présence 8/15
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
105 OHD 2584+2
La Bourguette /
Le Marquet
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
106 VIA 2598 Le Mouzon Viaduc 120 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.

ID
Référence
ouvrage
Nom écoulement
Type
ouvrage
Longueur
(en m)
Tirant
d'air
(en m)
Disjoint
Prop
disjoint
favorables
i
Loc
disjoint
ii Corniche
Expertise
corniche
Avis
expertise
Avis amgt Amgt 1
Nb
Amgt
1
Loc
Amgt 1
iii Amgt 2
Nb
Amgt
2
Loc Amgt
2
Amgt 3
Nb
Amgt
3
Loc Amgt
3
Remarques
107 PRA 2606 La Nauve Cadre 22
Non
favorable
en l'état
Non
recommandé
Contexte non favorable.
108 OHD 2618+2 Le Ramard Buse 24 Absence
Non
favorable
en l'état
Non
aménageable
Aucun
Buse dont le tirant d'air
est beaucoup trop faible.
109 PRA 2624 Le Lary Pont 117 Absence Présence
Non
favorable
en l'état
Non
favorable
en l'état
A aménager
Adaptation
grille
d'accès
Intérieur
- Plafond
Rétrécissement
corniche
2 Corniches
Viaduc mixte à
caillebotis.
110 PROHL 2629-1 L'Espie ( 2 ) Voûte 31 3,7 Présence 7/13
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
111 PROHL 2639-1 L'Espie (1) Voûte 40 3,7 Présence 5/18
Plafond -
Parois
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Intérieur de l'ouvrage
trop accessible.
112 OHD 2647+0 Le Petit Jard Dalot 70 1,6 Présence 26/52
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
113 OHR 2644-10 Le Petit Jard Dalot 25 1,6 Présence
Favorable
en l'état
Non
nécessaire
Aucun
L’expertise de l’ouvrage
113 est liée à celle de
l’ouvrage 112 pour les
disjointements.
114 OHD 2671+1 Les Marais Dalot 45 1,7 Présence 12/22
Plafond -
Parois
Absence
Favorable
en l'état
Non
nécessaire
Aucun
115 PROHL 2678-2
Le Meudon
Amont
Plafond -
Parois
Absence
Non
favorable
en l'état
A aménager
Caisson
boîte
1
Intérieur
-
Plafond
Petit caisson
plaque
3 Façade
116 PRA 2681
Ruisseau de la
Fontaine de
Mazaubert
Portique 31 3,8 Absence Absence
Non
favorable
en l'état
A aménager
Grand
caisson-
plaque
1
Intérieur
- Parois
Parpaing
Schwegler 1GS
3
Intérieur
- Plafond
Ouvrage intéressant car
bien situé et peu
accessible.
117 OHD 2701+1
Les Nauves de
Frouin (2)
Plafond -
Parois
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Disjointements peu
profonds. Faible tirant
d'air.
118 OHR 2701-3
Les Nauves de
Frouin (2)
Plafond -
Parois
Absence
Non
favorable
en l'état
Non
recommandé
Aucun
Disjointements peu
profonds. Faible tirant
d'air.
i
Proportion : Nombre de disjointements favorables / Nombre de disjointements total
ii
Localisation des disjointements
iii
Localisation de l’aménagement

Suivi Gites à Chiroptères - 2018 - PCN

Contenu connexe

Tendances

Similaire à Suivi Gites à Chiroptères - 2018 - PCN

Plus de LISEA

Suivi Gites à Chiroptères - 2018 - PCN
