AUDIOMETRE
2015/2016
MST. Génie Biomédicale
Instrumentation & Maintenance
Réalisé par :
Omar Maskan
Abdelbasset Daou
Labakoum Badr-eddine
Sommaire
•Introduction
•Diagnostique (examen)
•Audiomètre
•Audiogramme
•Conclusion
2
On estime qu’environ 13% de la population a une perte d’audition.
Le vieillissement et l’exposition au bruit sont les deux principales
causes.
Comment tester l’audition?
3
4

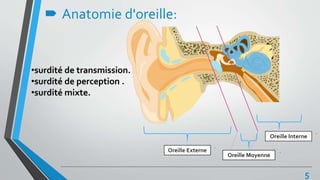

 Anatomie d'oreille:
Oreille Externe
Oreille Interne
Oreille Moyenne
•surdité de transmission.
•surdité de perception .
•surdité mixte.
5

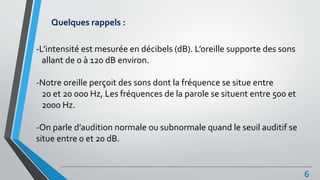

Quelques rappels :
-L’intensité est mesurée en décibels (dB). L’oreille supporte des sons
allant de 0 à 120 dB environ.
-Notre oreille perçoit des sons dont la fréquence se situe entre
20 et 20 000 Hz, Les fréquences de la parole se situent entre 500 et
2000 Hz.
-On parle d’audition normale ou subnormale quand le seuil auditif se
situe entre 0 et 20 dB.
6

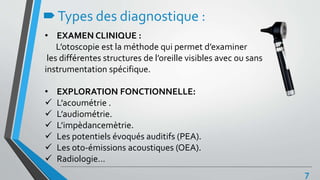

Types des diagnostique :
• EXAMEN CLINIQUE :
L’otoscopie est la méthode qui permet d’examiner
les différentes structures de l’oreille visibles avec ou sans
instrumentation spécifique.
• EXPLORATION FONCTIONNELLE:
 L’acoumétrie .
 L’audiométrie.
 L’impèdancemètrie.
 Les potentiels évoqués auditifs (PEA).
 Les oto-émissions acoustiques (OEA).
 Radiologie…
7

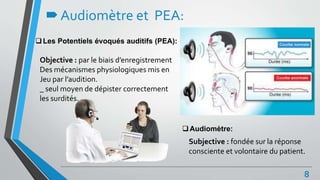

Audiomètre et PEA:
Les Potentiels évoqués auditifs (PEA):
Audiomètre:
8
Objective : par le biais d’enregistrement
Des mécanismes physiologiques mis en
Jeu par l’audition.
_ seul moyen de dépister correctement
les surdités.
Subjective : fondée sur la réponse
consciente et volontaire du patient.
9

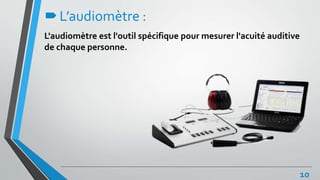

L’audiomètre :
L'audiomètre est l'outil spécifique pour mesurer l'acuité auditive
de chaque personne.
10

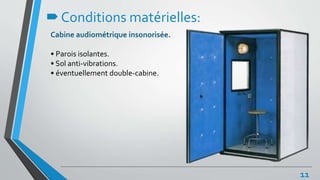

Cabine audiométrique insonorisée.
• Parois isolantes.
• Sol anti-vibrations.
• éventuellement double-cabine.
Conditions matérielles:
11
12

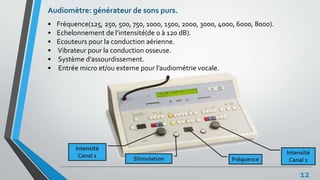

Audiomètre: générateur de sons purs.
• Fréquence(125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000, 8000).
• Echelonnement de l’intensité(de 0 à 120 dB).
• Ecouteurs pour la conduction aérienne.
• Vibrateur pour la conduction osseuse.
• Système d’assourdissement.
• Entrée micro et/ou externe pour l’audiométrie vocale.
Intensité
Canal 1 Intensité
Canal 2FréquenceStimulation
12

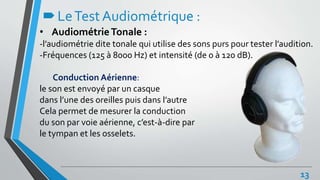

LeTestAudiométrique :
• AudiométrieTonale :
-l’audiométrie dite tonale qui utilise des sons purs pour tester l’audition.
-Fréquences (125 à 8000 Hz) et intensité (de 0 à 120 dB).
Conduction Aérienne:
le son est envoyé par un casque
dans l’une des oreilles puis dans l’autre
Cela permet de mesurer la conduction
du son par voie aérienne, c’est-à-dire par
le tympan et les osselets.
13

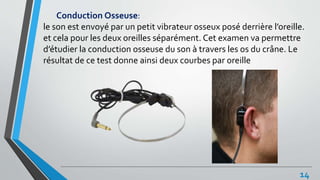

Conduction Osseuse:
le son est envoyé par un petit vibrateur osseux posé derrière l’oreille.
et cela pour les deux oreilles séparément. Cet examen va permettre
d’étudier la conduction osseuse du son à travers les os du crâne. Le
résultat de ce test donne ainsi deux courbes par oreille
14

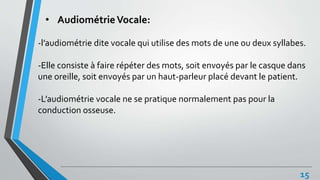

• AudiométrieVocale:
-l’audiométrie dite vocale qui utilise des mots de une ou deux syllabes.
-Elle consiste à faire répéter des mots, soit envoyés par le casque dans
une oreille, soit envoyés par un haut-parleur placé devant le patient.
-L’audiométrie vocale ne se pratique normalement pas pour la
conduction osseuse.
15
16
17

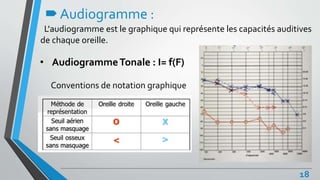

Audiogramme :
L'audiogramme est le graphique qui représente les capacités auditives
de chaque oreille.
• AudiogrammeTonale : I= f(F)
Conventions de notation graphique
18

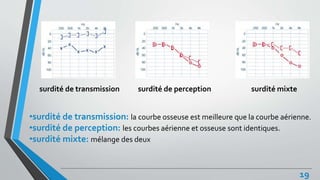

surdité de transmission surdité de perception surdité mixte
•surdité de transmission: la courbe osseuse est meilleure que la courbe aérienne.
•surdité de perception: les courbes aérienne et osseuse sont identiques.
•surdité mixte: mélange des deux
19

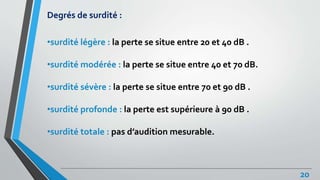

Degrés de surdité :
•surdité légère : la perte se situe entre 20 et 40 dB .
•surdité modérée : la perte se situe entre 40 et 70 dB.
•surdité sévère : la perte se situe entre 70 et 90 dB .
•surdité profonde : la perte est supérieure à 90 dB .
•surdité totale : pas d’audition mesurable.
20

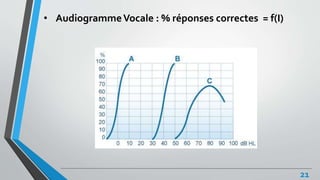

• AudiogrammeVocale : % réponses correctes = f(I)
21

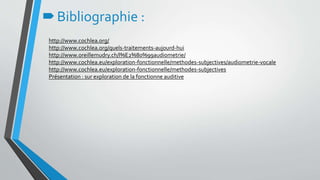

http://www.cochlea.org/
http://www.cochlea.org/quels-traitements-aujourd-hui
http://www.oreillemudry.ch/l%E2%80%99audiometrie/
http://www.cochlea.eu/exploration-fonctionnelle/methodes-subjectives/audiometrie-vocale
http://www.cochlea.eu/exploration-fonctionnelle/methodes-subjectives
Présentation : sur exploration de la fonctionne auditive
Bibliographie :
