Le projet Econhome vise à réduire l'empreinte environnementale du réseau domestique en diminuant la consommation électrique de 70% et la radiofréquence de 50% grâce à une collaboration de 12 partenaires sur 30 mois. Les objectifs incluent l'optimisation énergétique des équipements domestiques tels que les décodeurs et les passerelles, tout en répondant aux exigences de l'Union européenne pour 2020 concernant les émissions de gaz et l'utilisation des énergies renouvelables. En intégrant des technologies avancées et des normes adaptées, Econhome cherche à améliorer l'efficacité énergétique des infrastructures numériques à domicile.

1. Le Projet EconHome
Pôles de Compétitivités et
7 juin 2011
Jacques PULOU (Orange Labs Meylan MAPS/SHINE)
1 Diffusion libre

2. EconHome en bref
 Objectif: réduire l’empreinte environnementale du réseau domestique
– Consommation électrique : - 70%
– Radio fréquence : - 50%
 12 partenaires, Forte participation industrielle (toute la chaine de valeur)
 Pôles de compétitivité(FUI-10) et
 11M€ (936 m.m) , janvier 2011-juin 2013 (30 mois)
 Supports financier s nationaux et locaux
2
2
Sagemcom | Mobile World Congress – EconHOME Project | February 2011 |

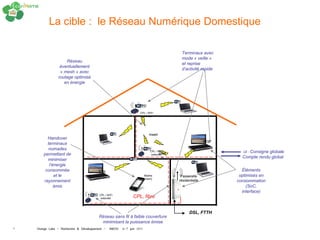

3. La cible : le Réseau Numérique Domestique
Terminaux avec
mode « veille »
Réseau
et reprise
éventuellement
d’activité rapide
« mesh » avec
routage optimisé
en énergie
CPL / WiFi
extender
mesh
Handover
STB
terminaux
nomades CPL / WiFi
mes UI : Consigne globale
permettant de extender
h Compte rendu global
minimiser
l’énergie
consommée STB Éléments
et le Mobile Passerelle optimisés en
(roam)
rayonnement résidentielle consommation
émis (SoC,
interface)
CPL / WiFi
extender CPL, fibre
DSL, FTTH
Réseau sans fil à faible couverture
minimisant la puissance émise
3 Orange Labs - Recherche & Développement - INEOV 6-7 juin 2011

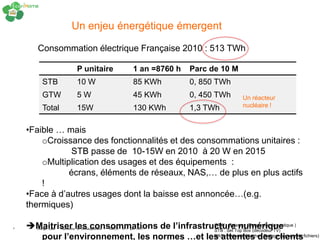

4. Un enjeu énergétique émergent
Consommation électrique Française 2010 : 513 TWh
P unitaire 1 an =8760 h Parc de 10 M
STB 10 W 85 KWh 0, 850 TWh
GTW 5W 45 KWh 0, 450 TWh Un réacteur
Total 15W 130 KWh 1,3 TWh nucléaire !
•Faible … mais
oCroissance des fonctionnalités et des consommations unitaires :
STB passe de 10-15W en 2010 à 20 W en 2015
oMultiplication des usages et des équipements :
écrans, éléments de réseaux, NAS,… de plus en plus actifs
!
•Face à d’autres usages dont la baisse est annoncée…(e.g.
thermiques)
4 Maitriser les consommations de l’infrastructureTop Box (décodeurdomestique )
Orange Labs - Recherche & Développement - INEOV 6-7 juin 2011 STB : Set
numérique
GTW : Gateway (Passerelle
TV)
pour l’environnement, les normes …et les attentes des clients
NAS : Network Attached Storage (serveur de fichiers)

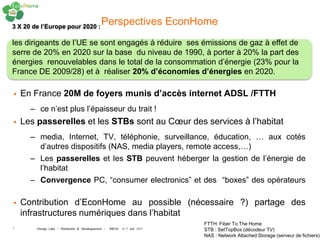

5. 3 X 20 de l’Europe pour 2020 :
Perspectives EconHome
les dirigeants de l’UE se sont engagés à réduire ses émissions de gaz à effet de
serre de 20% en 2020 sur la base du niveau de 1990, à porter à 20% la part des
énergies renouvelables dans le total de la consommation d’énergie (23% pour la
France DE 2009/28) et à réaliser 20% d’économies d’énergies en 2020.
 En France 20M de foyers munis d’accès internet ADSL /FTTH
– ce n’est plus l’épaisseur du trait !
 Les passerelles et les STBs sont au Cœur des services à l’habitat
– media, Internet, TV, téléphonie, surveillance, éducation, … aux cotés
d’autres dispositifs (NAS, media players, remote access,…)
– Les passerelles et les STB peuvent héberger la gestion de l’énergie de
l’habitat
– Convergence PC, “consumer electronics” et des “boxes” des opérateurs
 Contribution d’EconHome au possible (nécessaire ?) partage des
infrastructures numériques dans l’habitat
FTTH: Fiber To The Home
5 Orange Labs - Recherche & Développement - INEOV 6-7 juin 2011 STB : SetTopBox (décodeur TV)
NAS : Network Attached Storage (serveur de fichiers)

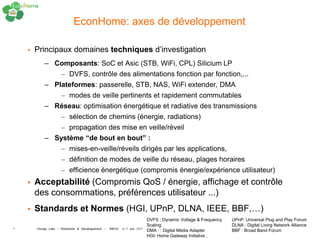

6. EconHome: axes de développement
 Principaux domaines techniques d’investigation
– Composants: SoC et Asic (STB, WiFi, CPL) Silicium LP
– DVFS, contrôle des alimentations fonction par fonction,...
– Plateformes: passerelle, STB, NAS, WiFi extender, DMA
– modes de veille pertinents et rapidement commutables
– Réseau: optimisation énergétique et radiative des transmissions
– sélection de chemins (énergie, radiations)
– propagation des mise en veille/réveil
– Système “de bout en bout” :
– mises-en-veille/réveils dirigés par les applications,
– définition de modes de veille du réseau, plages horaires
– efficience énergétique (compromis énergie/expérience utilisateur)
 Acceptabilité (Compromis QoS / énergie, affichage et contrôle
des consommations, préférences utilisateur ...)
 Standards et Normes (HGI, UPnP, DLNA, IEEE, BBF,…)
DVFS : Dynamic Voltage & Frequency UPnP: Universal Plug and Play Forum
Scaling DLNA : Digital Living Network Alliance
6 Orange Labs - Recherche & Développement - INEOV 6-7 juin 2011 DMA : : Digital Média Adapter BBF : Broad Band Forum
HGI: Home Gateway Initiative ,

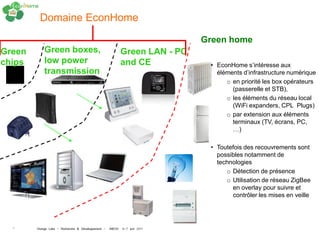

7. Domaine EconHome
Green home
Green Green boxes, Green LAN - PC
chips low power and CE • EconHome s’intéresse aux
transmission éléments d’infrastructure numérique
o en priorité les box opérateurs
(passerelle et STB),
o les éléments du réseau local
(WiFi expanders, CPL Plugs)
o par extension aux éléments
terminaux (TV, écrans, PC,
…)
• Toutefois des recouvrements sont
possibles notamment de
technologies
o Détection de présence
o Utilisation de réseau ZigBee
en overlay pour suivre et
contrôler les mises en veille
7 Orange Labs - Recherche & Développement - INEOV 6-7 juin 2011

8. merci
8 Diffusion libre
