Complèment1 présentation générale des erp
1. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 1

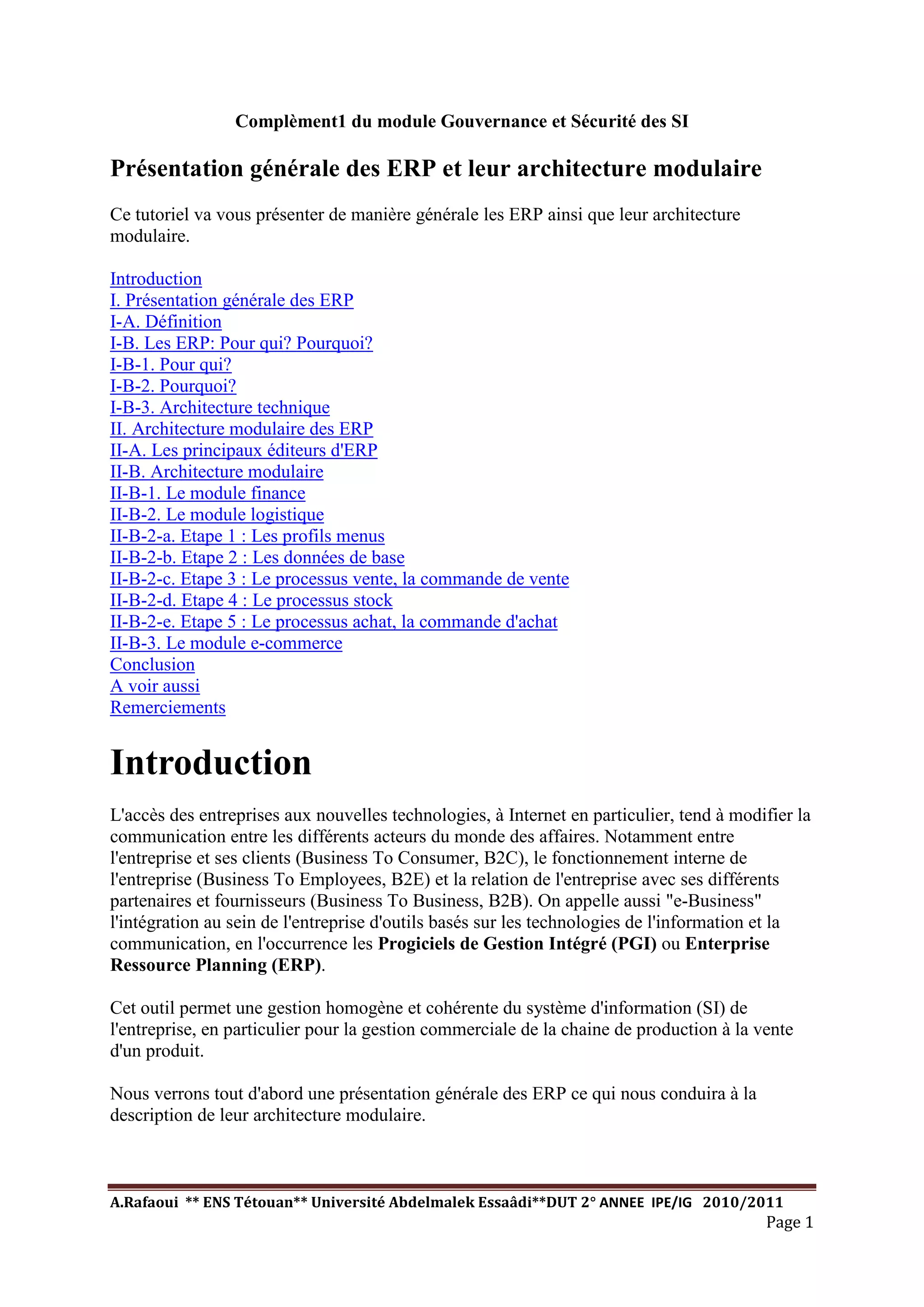

Complèment1 du module Gouvernance et Sécurité des SI
Présentation générale des ERP et leur architecture modulaire
Ce tutoriel va vous présenter de manière générale les ERP ainsi que leur architecture
modulaire.
Introduction
I. Présentation générale des ERP
I-A. Définition
I-B. Les ERP: Pour qui? Pourquoi?
I-B-1. Pour qui?
I-B-2. Pourquoi?
I-B-3. Architecture technique
II. Architecture modulaire des ERP
II-A. Les principaux éditeurs d'ERP
II-B. Architecture modulaire
II-B-1. Le module finance
II-B-2. Le module logistique
II-B-2-a. Etape 1 : Les profils menus
II-B-2-b. Etape 2 : Les données de base
II-B-2-c. Etape 3 : Le processus vente, la commande de vente
II-B-2-d. Etape 4 : Le processus stock
II-B-2-e. Etape 5 : Le processus achat, la commande d'achat
II-B-3. Le module e-commerce
Conclusion
A voir aussi
Remerciements
Introduction
L'accès des entreprises aux nouvelles technologies, à Internet en particulier, tend à modifier la
communication entre les différents acteurs du monde des affaires. Notamment entre
l'entreprise et ses clients (Business To Consumer, B2C), le fonctionnement interne de
l'entreprise (Business To Employees, B2E) et la relation de l'entreprise avec ses différents
partenaires et fournisseurs (Business To Business, B2B). On appelle aussi "e-Business"
l'intégration au sein de l'entreprise d'outils basés sur les technologies de l'information et la
communication, en l'occurrence les Progiciels de Gestion Intégré (PGI) ou Enterprise
Ressource Planning (ERP).
Cet outil permet une gestion homogène et cohérente du système d'information (SI) de
l'entreprise, en particulier pour la gestion commerciale de la chaine de production à la vente
d'un produit.
Nous verrons tout d'abord une présentation générale des ERP ce qui nous conduira à la
description de leur architecture modulaire.
2. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 2

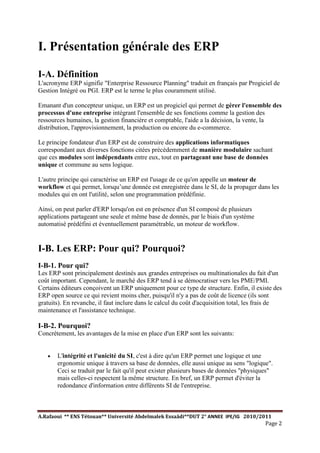

I. Présentation générale des ERP
I-A. Définition
L'acronyme ERP signifie "Enterprise Ressource Planning" traduit en français par Progiciel de
Gestion Intégré ou PGI. ERP est le terme le plus couramment utilisé.
Emanant d'un concepteur unique, un ERP est un progiciel qui permet de gérer l'ensemble des
processus d'une entreprise intégrant l'ensemble de ses fonctions comme la gestion des
ressources humaines, la gestion financière et comptable, l'aide a la décision, la vente, la
distribution, l'approvisionnement, la production ou encore du e-commerce.
Le principe fondateur d'un ERP est de construire des applications informatiques
correspondant aux diverses fonctions citées précédemment de manière modulaire sachant
que ces modules sont indépendants entre eux, tout en partageant une base de données
unique et commune au sens logique.
L'autre principe qui caractérise un ERP est l'usage de ce qu'on appelle un moteur de
workflow et qui permet, lorsqu’une donnée est enregistrée dans le SI, de la propager dans les
modules qui en ont l'utilité, selon une programmation prédéfinie.
Ainsi, on peut parler d'ERP lorsqu'on est en présence d'un SI composé de plusieurs
applications partageant une seule et même base de donnés, par le biais d'un système
automatisé prédéfini et éventuellement paramétrable, un moteur de workflow.
I-B. Les ERP: Pour qui? Pourquoi?
I-B-1. Pour qui?
Les ERP sont principalement destinés aux grandes entreprises ou multinationales du fait d'un
coût important. Cependant, le marché des ERP tend à se démocratiser vers les PME/PMI.
Certains éditeurs conçoivent un ERP uniquement pour ce type de structure. Enfin, il existe des
ERP open source ce qui revient moins cher, puisqu'il n'y a pas de coût de licence (ils sont
gratuits). En revanche, il faut inclure dans le calcul du coût d'acquisition total, les frais de
maintenance et l'assistance technique.
I-B-2. Pourquoi?
Concrètement, les avantages de la mise en place d'un ERP sont les suivants:
· L'intégrité et l'unicité du SI, c'est à dire qu'un ERP permet une logique et une
ergonomie unique à travers sa base de données, elle aussi unique au sens "logique".
Ceci se traduit par le fait qu'il peut exister plusieurs bases de données "physiques"
mais celles-ci respectent la même structure. En bref, un ERP permet d'éviter la
redondance d'information entre différents SI de l'entreprise.
3. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 3
· L'utilisateur a la possibilité de récupérer des données de manière immédiate, ou encore
de les enregistrer. Un avantage important, les mises à jour dans la base de données
sont effectuées en temps réel et propagées aux modules concernés.
· Un ERP est un outil multilingue et multidevise, il est donc adapté au marché
mondial, en particulier aux multinationales.
· Pas d'interface entre les modules, il y a synchronisation des traitements et optimisation
des processus de gestion. De même, la maintenance corrective est simplifiée car celle-
ci est assurée directement par l'éditeur et non plus par le service informatique de
l'entreprise. (Celui-ci garde néanmoins sous sa responsabilité la maintenance
évolutive: amélioration des fonctionnalités, évolution des règles de gestion, etc.).
· Un ERP permet de maîtriser les stocks, élément important pour la plupart des
entreprises car les stocks coûtent chers
Par conséquent, les ERP gèrent et prennent en charge plusieurs périodes ( pour les exercices
comptables par exemple), plusieurs devises, plusieurs langues pour les utilisateurs et clients,
plusieurs législations, plusieurs axes d'analyse en informatique décisionnelle.
Mais l'implantation comporte plusieurs risques: des risques organisationnels (le progiciel et
l'organisation de l'entreprise doivent cohabiter), de mise en œuvre (au niveau formation
utilisateur), fonctionnels ( fonctions offertes par le progiciel par rapport aux fonctions
attendues), techniques, contractuels entre l'éditeur et l'entreprise et enfin des risques
économiques du fait de l'investissement.

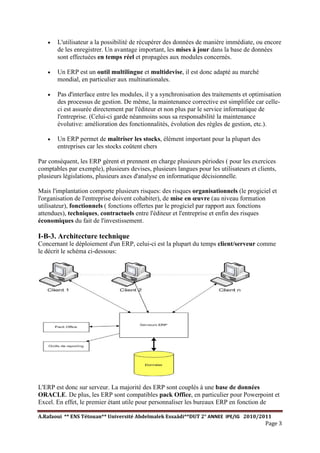

I-B-3. Architecture technique
Concernant le déploiement d'un ERP, celui-ci est la plupart du temps client/serveur comme
le décrit le schéma ci-dessous:
L'ERP est donc sur serveur. La majorité des ERP sont couplés à une base de données
ORACLE. De plus, les ERP sont compatibles pack Office, en particulier pour Powerpoint et
Excel. En effet, le premier étant utile pour personnaliser les bureaux ERP en fonction de
4. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 4
l'entreprise et le second pour effectuer les imports/exports de données. Enfin, les ERP sont
aussi compatibles avec des outils de reporting ( CrystalReport en général). Le reporting étant
utilisé en particulier pour le module de gestion relation client, que nous verrons par la suite.
II. Architecture modulaire des ERP
Avant de découvrir en quoi consiste une architecture modulaire et ses modules, nous allons
voir les principaux acteurs du marché des ERP (au niveau mondial).
II-A. Les principaux éditeurs d'ERP
On distingue deux types d'ERP: les ERP propriétaires, édités par des sociétés, ce qui
implique l'achat d'une licence, et les ERP open source qui sont "gratuits". Nous ne nous
intéresserons qu'aux ERP propriétaires.
Les principaux ERP du marché sont:
· SAP (leader mondial)
· Oracle/PeopleSoft
· SAGE ADONIX
· Microsoft
· SSA Global
· GEAC
· Intentia/Lawson
· Infor Global Solutions
II-B. Architecture modulaire
Un ERP est un ensemble dont toutes les parties fonctionnent les unes avec les autres d'où
l'ergonomie et l'unicité des informations et donc la cohérence du SI.
Un ERP est modulaire dans le sens où il est possible de n'avoir qu'une ou plusieurs
applications en même temps, ou peu à peu. Les applications modulaires telles que les ERP
permettent d'être sûr de la compatibilité des modules entre eux, ils s'imbriquent comme des
blocs de Lego et fonctionnent ensemble ( pas de vérification de compatibilité à effectuer).
5. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 5
Voici un exemple d'architecture modulaire qui tend à représenter tous les ERP:
L'architecture modulaire schématisée ci-dessus intègre plusieurs modules retouchant aux
grandes fonctions d'une entreprise que l'on peut détailler de la manière suivante: le module
finance, logistique et e-commerce.
II-B-1. Le module finance
Le module finance se divise en 4 voire 5 sous-modules. Il rassemble les données pertinentes
(en particulier les données comptables de l'entreprise) pour établir sur un plan international
des comptes annuels. Ce module effectue du contrôle de gestion et des prévisions concernant
les objectifs de l'entreprise.
De même, il permet de faire de la comptabilité tiers, analytique, générale, de gérer les
immobilisations (gestion des investissements), les ressources humaines, soit l'administration
du personnel, des frais de déplacement et du temps de travail ainsi que la gestion de paie et les
besoins en postes.
Ce module est complexe car il faut avoir de bonnes connaissances en comptabilité.
II-B-2. Le module logistique
Le module logistique encore appelé Négoce, est le module le plus convoité par les entreprises
car il permet de gérer tout ce qui se rapporte aux ventes/achats, en particulier la gestion des
stocks qui coûte cher aux entreprises.
Ce module gère les commandes clients et les livraisons. Il assure une liaison directe avec le
compte de résultats et le système de production. Il permet l'optimisation des processus de
6. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 6
workflow, la gestion précise des stocks, des contrôles qualités et factures. Suite au contrôle
qualité, il y a coordination et déclenchement des mesures correctives. Enfin, il est possible de
planifier/gérer/suivre la maintenance du matériel.

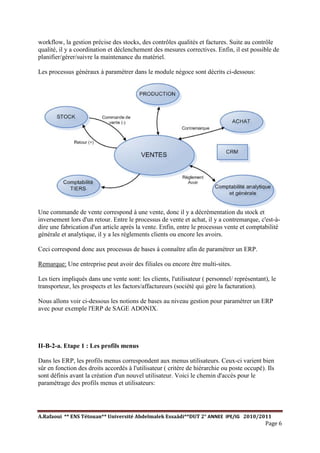

Les processus généraux à paramétrer dans le module négoce sont décrits ci-dessous:
Une commande de vente correspond à une vente, donc il y a décrémentation du stock et
inversement lors d'un retour. Entre le processus de vente et achat, il y a contremarque, c'est-à-
dire une fabrication d'un article après la vente. Enfin, entre le processus vente et comptabilité
générale et analytique, il y a les règlements clients ou encore les avoirs.
Ceci correspond donc aux processus de bases à connaître afin de paramétrer un ERP.
Remarque: Une entreprise peut avoir des filiales ou encore être multi-sites.
Les tiers impliqués dans une vente sont: les clients, l'utilisateur ( personnel/ représentant), le
transporteur, les prospects et les factors/affactureurs (société qui gère la facturation).
Nous allons voir ci-dessous les notions de bases au niveau gestion pour paramétrer un ERP
avec pour exemple l'ERP de SAGE ADONIX.
II-B-2-a. Etape 1 : Les profils menus
Dans les ERP, les profils menus correspondent aux menus utilisateurs. Ceux-ci varient bien
sûr en fonction des droits accordés à l'utilisateur ( critère de hiérarchie ou poste occupé). Ils
sont définis avant la création d'un nouvel utilisateur. Voici le chemin d'accès pour le
paramétrage des profils menus et utilisateurs:
7. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 7

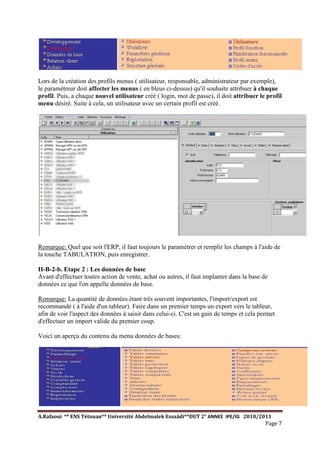

Lors de la création des profils menus ( utilisateur, responsable, administrateur par exemple),
le paramétreur doit affecter les menus ( en bleus ci-dessus) qu'il souhaite attribuer à chaque
profil. Puis, a chaque nouvel utilisateur créé ( login, mot de passe), il doit attribuer le profil
menu désiré. Suite à cela, un utilisateur avec un certain profil est créé.
Remarque: Quel que soit l'ERP, il faut toujours le paramétrer et remplir les champs à l'aide de
la touche TABULATION, puis enregistrer.
II-B-2-b. Etape 2 : Les données de base
Avant d'effectuer toutes action de vente, achat ou autres, il faut implanter dans la base de
données ce que l'on appelle données de base.
Remarque: La quantité de données étant très souvent importantes, l'import/export est
recommandé ( à l'aide d'un tableur). Faire dans un premier temps un export vers le tableur,
afin de voir l'aspect des données à saisir dans celui-ci. C'est un gain de temps et cela permet
d'effectuer un import valide du premier coup.
Voici un aperçu du contenu du menu données de bases:
8. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 8

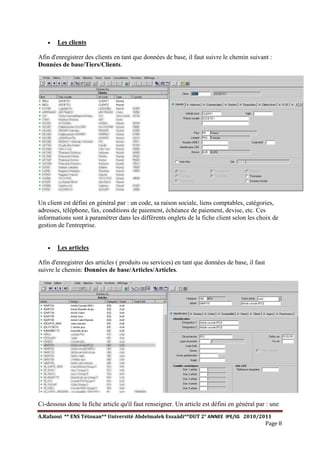

· Les clients
Afin d'enregistrer des clients en tant que données de base, il faut suivre le chemin suivant :
Données de base/Tiers/Clients.
Un client est défini en général par : un code, sa raison sociale, liens comptables, catégories,
adresses, téléphone, fax, conditions de paiement, échéance de paiement, devise, etc. Ces
informations sont à paramétrer dans les différents onglets de la fiche client selon les choix de
gestion de l'entreprise.
· Les articles
Afin d'enregistrer des articles ( produits ou services) en tant que données de base, il faut
suivre le chemin: Données de base/Articles/Articles.
Ci-dessous donc la fiche article qu'il faut renseigner. Un article est défini en général par : une
9. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 9
référence, une ou plusieurs désignations, famille, type d'article, sous-famille, unité de stock,
unité de vente, poids, etc.
Les tarifs articles doivent être créés et affectés à chaque article. Ceux-ci peuvent être
différents selon une période ( si l'article est géré en First Expired First Out, FEFO), de sa
quantité et de sa composition si celui-ci est enregistré en tant que KIT. Pour un kit, il faut
établir une nomenclature, à savoir la composition du KIT. Ceci s'effectue dans la fiche article.
Enfin, si l'entreprise est multi-site, il faut préciser dans la base le site auquel appartient
l'article. Pour cela, il faut suivre le chemin suivant: Données de base/Articles/Articles Sites.
Dans la fiche article site, le paramétreur peut sélectionner un article et l'affecter à un site.
Remarque: Concernant les données de base fournisseurs ou autres, il faut suivre le chemin
suivant : Données de base/Tiers.
II-B-2-c. Etape 3 : Le processus vente, la commande de vente
Pour effectuer une commande de vente, c'est-à-dire une vente, il faut avoir en données de
bases: les articles, les clients et les fournisseurs. Ci-dessous est décrit le processus de
commande de vente à connaître afin d'effectuer, dans l'ordre, une commande de vente.
Une vente peut-être de plusieurs types:
· Commande issue d'un devis validé totalement ou partiellement
· Commande de vente normale avec certains accès, par exemple, fiche client,
conditions tarifaires, accès aux stocks, etc.
· Commande de vente de type marché (avec contrat)

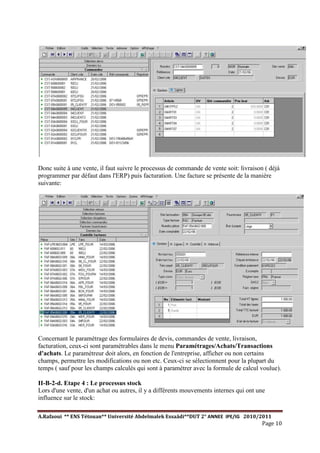

Un formulaire de commande de vente se présente de la manière suivante:
10. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 10
Donc suite à une vente, il faut suivre le processus de commande de vente soit: livraison ( déjà
programmer par défaut dans l'ERP) puis facturation. Une facture se présente de la manière
suivante:
Concernant le paramétrage des formulaires de devis, commandes de vente, livraison,
facturation, ceux-ci sont paramétrables dans le menu Paramétrages/Achats/Transactions
d'achats. Le paramétreur doit alors, en fonction de l'entreprise, afficher ou non certains
champs, permettre les modifications ou non etc. Ceux-ci se sélectionnent pour la plupart du
temps ( sauf pour les champs calculés qui sont à paramétrer avec la formule de calcul voulue).
II-B-2-d. Etape 4 : Le processus stock
Lors d'une vente, d'un achat ou autres, il y a différents mouvements internes qui ont une
influence sur le stock:
11. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 11
· Les entrées diverses
· Les sorties diverses
· Les changements d'emplacement ( d'un article)
· Les inventaires
· Les contrôles qualité
· Les transferts inter sites
· Les changements de numéro de lot ou type de numérotation
· Les déclarations de production
Voici une description schématique qui modélise le processus stock au sein de l'ERP:
Dans un ERP, les stocks sont gérés de manière automatiques. Le parametreur doit, par
ailleurs, définir en fonction de l'entreprise le type de gestion de stock ainsi que les quantités
minimales et maximales. Pour cela, le chemin à suivre est : Paramétrages/Stocks. Il existe
deux types de gestion de stocks:
· Réapprovionnement sur seuil
Le réapprovisionnement sur seuil consiste à paramétrer un message automatique, appelé
suggestion, qui va se déclencher lorsque le seuil, fixé par le paramétreur est atteint. Cette
méthode est en fonction de la demande d'un article.
12. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 12

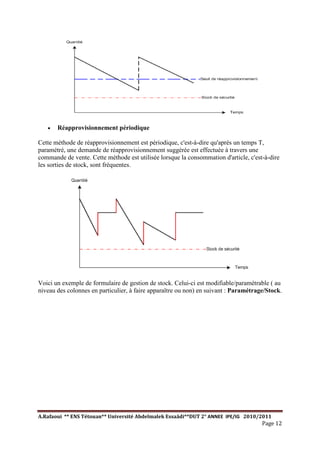

· Réapprovisionnement périodique
Cette méthode de réapprovisionnement est périodique, c'est-à-dire qu'après un temps T,
paramétré, une demande de réapprovisionnement suggérée est effectuée à travers une
commande de vente. Cette méthode est utilisée lorsque la consommation d'article, c'est-à-dire
les sorties de stock, sont fréquentes.
Voici un exemple de formulaire de gestion de stock. Celui-ci est modifiable/paramétrable ( au
niveau des colonnes en particulier, à faire apparaître ou non) en suivant : Paramétrage/Stock.
13. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 13
II-B-2-e. Etape 5 : Le processus achat, la commande d'achat

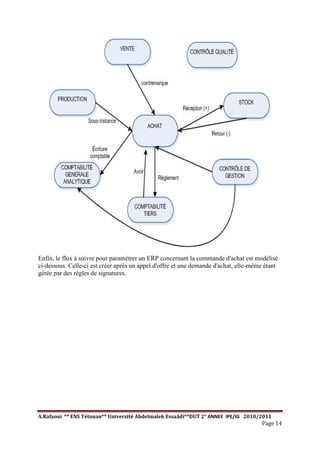

Le dernier processus à connaître afin de comprendre la logique d'un ERP et le paramétrage est
le processus achat ou commande d'achat:
14. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 14

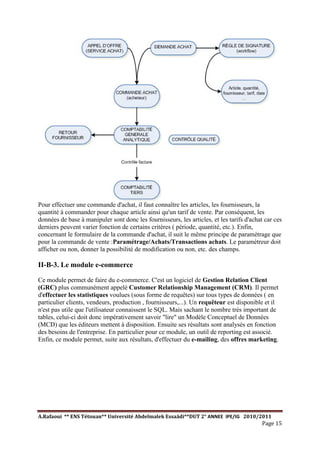

Enfin, le flux à suivre pour paramétrer un ERP concernant la commande d'achat est modélisé
ci-dessous. Celle-ci est créer après un appel d'offre et une demande d'achat, elle-même étant
gérée par des règles de signatures.
15. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 15
Pour effectuer une commande d'achat, il faut connaître les articles, les fournisseurs, la
quantité à commander pour chaque article ainsi qu'un tarif de vente. Par conséquent, les
données de base à manipuler sont donc les fournisseurs, les articles, et les tarifs d'achat car ces
derniers peuvent varier fonction de certains critères ( période, quantité, etc.). Enfin,
concernant le formulaire de la commande d'achat, il suit le même principe de paramétrage que
pour la commande de vente :Paramétrage/Achats/Transactions achats. Le paramétreur doit
afficher ou non, donner la possibilité de modification ou non, etc. des champs.
II-B-3. Le module e-commerce
Ce module permet de faire du e-commerce. C'est un logiciel de Gestion Relation Client
(GRC) plus communément appelé Customer Relationship Management (CRM). Il permet
d'effectuer les statistiques voulues (sous forme de requêtes) sur tous types de données ( en
particulier clients, vendeurs, production , fournisseurs,...). Un requêteur est disponible et il
n'est pas utile que l'utilisateur connaissent le SQL. Mais sachant le nombre très important de
tables, celui-ci doit donc impérativement savoir "lire" un Modèle Conceptuel de Données
(MCD) que les éditeurs mettent à disposition. Ensuite ses résultats sont analysés en fonction
des besoins de l'entreprise. En particulier pour ce module, un outil de reporting est associé.
Enfin, ce module permet, suite aux résultats, d'effectuer du e-mailing, des offres marketing.
16. A.Rafaoui ** ENS Tétouan** Université Abdelmalek Essaâdi**DUT 2° ANNEE IPE/IG 2010/2011
Page 16

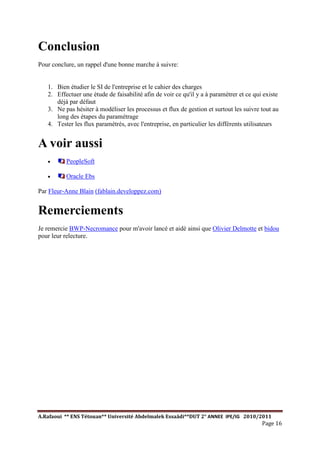

Conclusion
Pour conclure, un rappel d'une bonne marche à suivre:
1. Bien étudier le SI de l'entreprise et le cahier des charges
2. Effectuer une étude de faisabilité afin de voir ce qu'il y a à paramétrer et ce qui existe
déjà par défaut
3. Ne pas hésiter à modéliser les processus et flux de gestion et surtout les suivre tout au
long des étapes du paramétrage
4. Tester les flux paramétrés, avec l'entreprise, en particulier les différents utilisateurs
A voir aussi
· PeopleSoft
· Oracle Ebs
Par Fleur-Anne Blain (fablain.developpez.com)
Remerciements
Je remercie BWP-Necromance pour m'avoir lancé et aidé ainsi que Olivier Delmotte et bidou
pour leur relecture.
