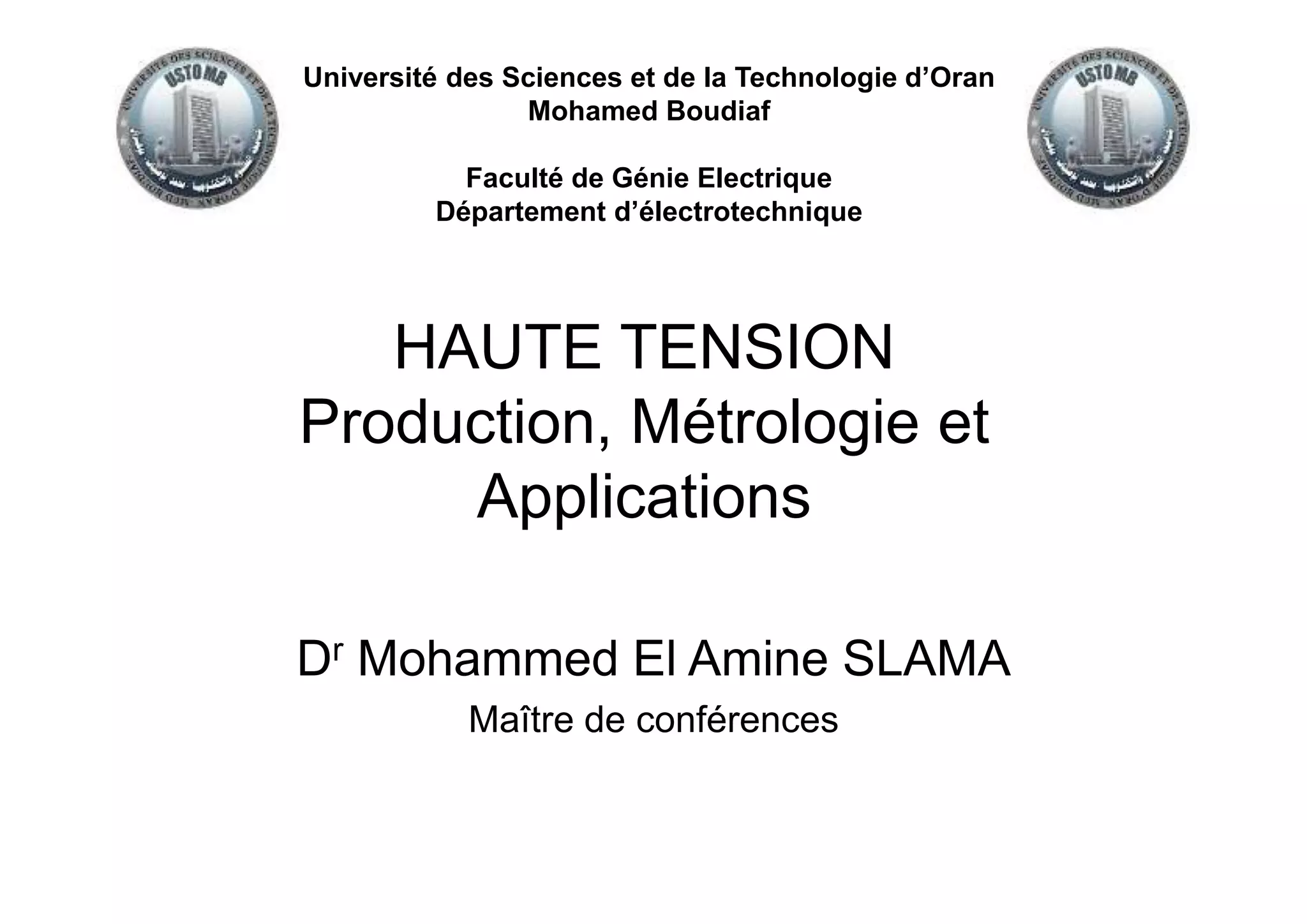

HAUTE TENSION
Production, Métrologie et
Applications
Dr Mohammed El Amine SLAMA
Maître de conférences
Université des Sciences et de la Technologie d’Oran
Mohamed Boudiaf
Faculté de Génie Electrique
Département d’électrotechnique
2

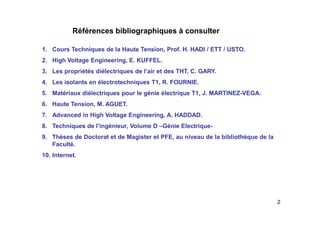

Références bibliographiques à consulter
1. Cours Techniques de la Haute Tension, Prof. H. HADI / ETT / USTO.
2. High Voltage Engineering, E. KUFFEL.
3. Les propriétés diélectriques de l’air et des THT, C. GARY.
4. Les isolants en électrotechniques T1, R. FOURNIE.
5. Matériaux diélectriques pour le génie électrique T1, J. MARTINEZ-VEGA.
6. Haute Tension, M. AGUET.
7. Advanced in High Voltage Engineering, A. HADDAD.
8. Techniques de l’ingénieur, Volume D –Génie Electrique-
9. Thèses de Doctorat et de Magister et PFE, au niveau de la bibliothèque de la
Faculté.
10. Internet.
3

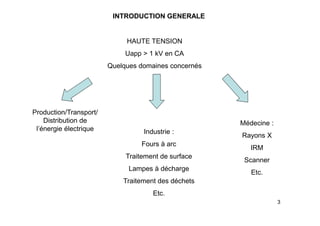

INTRODUCTION GENERALE
HAUTE TENSION
Uapp > 1 kV en CA
Quelques domaines concernés
Production/Transport/
Distribution de
l’énergie électrique Industrie :
Fours à arc
Traitement de surface
Lampes à décharge
Traitement des déchets
Etc.
Médecine :
Rayons X
IRM
Scanner
Etc.
4
5
6
7
8
9

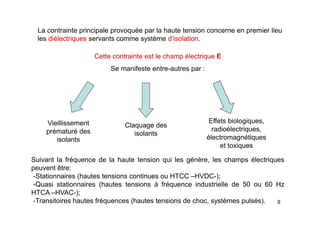

La contrainte principale provoquée par la haute tension concerne en premier lieu
les diélectriques servants comme système d’isolation.
Cette contrainte est le champ électrique E
Se manifeste entre-autres par :
Vieillissement
prématuré des
isolants
Claquage des
isolants
Effets biologiques,
radioélectriques,
électromagnétiques
et toxiques
Suivant la fréquence de la haute tension qui les génère, les champs électriques
peuvent être:
-Stationnaires (hautes tensions continues ou HTCC –HVDC-);
-Quasi stationnaires (hautes tensions à fréquence industrielle de 50 ou 60 Hz
HTCA –HVAC-);
-Transitoires hautes fréquences (hautes tensions de choc, systèmes pulsés).
10

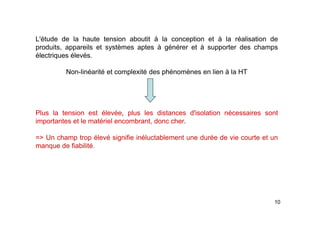

L'étude de la haute tension aboutit à la conception et à la réalisation de
produits, appareils et systèmes aptes à générer et à supporter des champs
électriques élevés.
Non-linéarité et complexité des phénomènes en lien à la HT
Plus la tension est élevée, plus les distances d'isolation nécessaires sont
importantes et le matériel encombrant, donc cher.
=> Un champ trop élevé signifie inéluctablement une durée de vie courte et un
manque de fiabilité.
11

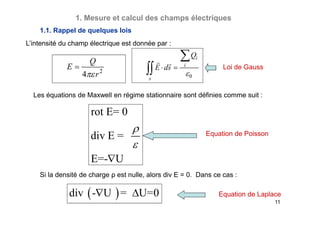

1. Mesure et calcul des champs électriques
1.1. Rappel de quelques lois
Les équations de Maxwell en régime stationnaire sont définies comme suit :
rot E= 0
div E =
E=- U



Equation de Poisson
Si la densité de charge ρ est nulle, alors div E = 0. Dans ce cas :
 div - U = U=0  Equation de Laplace
L’intensité du champ électrique est donnée par :
Loi de Gauss
2
4
Q
E
r

0
i
i
s
Q
E ds

 


 
12
1.2. Champ électrique et forme des électrodes

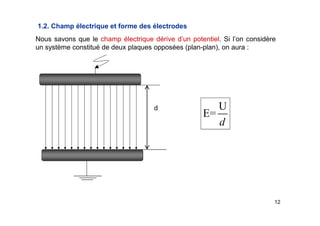

Nous savons que le champ électrique dérive d’un potentiel. Si l’on considère
un système constitué de deux plaques opposées (plan-plan), on aura :
U
E=
d
d
13
14

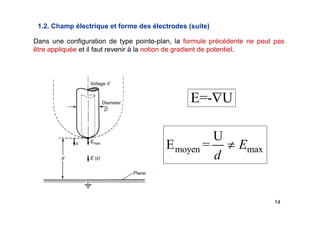

Dans une configuration de type pointe-plan, la formule précédente ne peut pas
être appliquée et il faut revenir à la notion de gradient de potentiel.
E=- U
moyen max
U
E = E
d

1.2. Champ électrique et forme des électrodes (suite)
15
1.2. Champ électrique et forme des électrodes (suite)

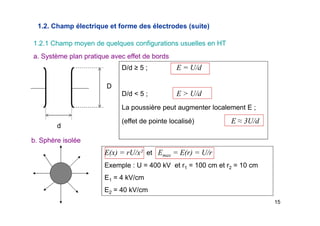

1.2.1 Champ moyen de quelques configurations usuelles en HT
a. Système plan pratique avec effet de bords
d
D
b. Sphère isolée
D/d ≥ 5 ; E = U/d
D/d < 5 ; E > U/d
La poussière peut augmenter localement E ;
(effet de pointe localisé) E ≈ 3U/d
E(x) = rU/x² et Emax = E(r) = U/r
Exemple : U = 400 kV et r1 = 100 cm et r2 = 10 cm
E1 = 4 kV/cm
E2 = 40 kV/cm
16

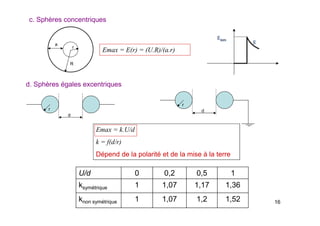

c. Sphères concentriques
r
R
a
Emax = E(r) = (U.R)/(a.r)
d. Sphères égales excentriques
r
d
U/d 0 0,2 0,5 1
ksymétrique 1 1,07 1,17 1,36
knon symétrique 1 1,07 1,2 1,52
r
d
Emax = k.U/d
k = f(d/r)
Dépend de la polarité et de la mise à la terre
17

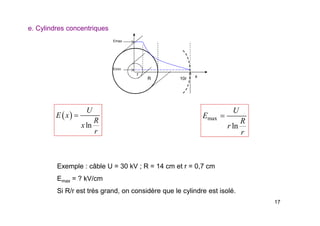

e. Cylindres concentriques
 
ln
U
E x
R
x
r
 max
ln
U
E
R
r
r

Exemple : câble U = 30 kV ; R = 14 cm et r = 0,7 cm
Emax = ? kV/cm
Si R/r est très grand, on considère que le cylindre est isolé.
10r
r
R x
Emin
Emax
18

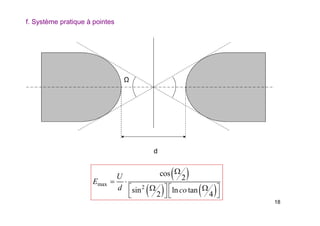

f. Système pratique à pointes
d
Ω
 
   
max
2
cos
2
sin ln tan
2 4
U
E
d co

 
    
   
19

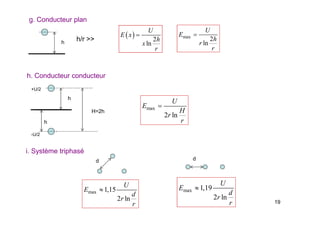

g. Conducteur plan
  2
ln
U
E x
h
x
r
 max
2
ln
U
E
h
r
r

h
h/r >>
h. Conducteur conducteur
max
2 ln
U
E
H
r
r

h
h
H=2h
+U/2
-U/2
i. Système triphasé
d d
max 1,15
2 ln
U
E
d
r
r
 max 1,19
2 ln
U
E
d
r
r

20
21

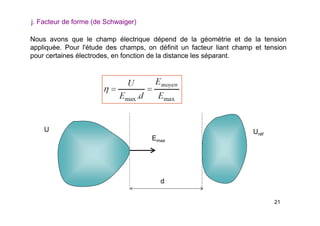

j. Facteur de forme (de Schwaiger)
Nous avons que le champ électrique dépend de la géométrie et de la tension
appliquée. Pour l'étude des champs, on définit un facteur liant champ et tension
pour certaines électrodes, en fonction de la distance les séparant.
d
Emax
Uréf
U
22

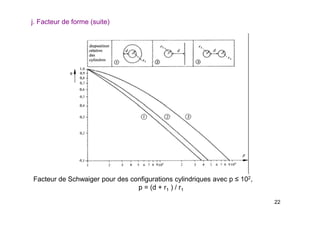

Facteur de Schwaiger pour des configurations cylindriques avec p ≤ 102,
p = (d + r1 ) / r1

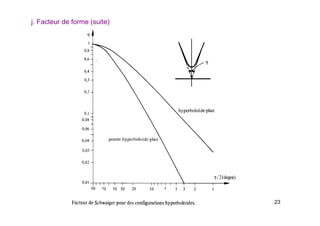

j. Facteur de forme (suite)
23
j. Facteur de forme (suite)
24

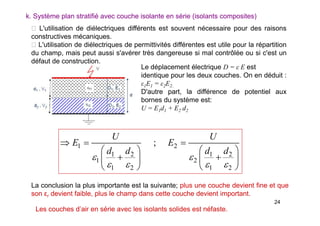

k. Système plan stratifié avec couche isolante en série (isolants composites)
L'utilisation de diélectriques différents est souvent nécessaire pour des raisons
constructives mécaniques.
L'utilisation de diélectriques de permittivités différentes est utile pour la répartition
du champ, mais peut aussi s'avérer très dangereuse si mal contrôlée ou si c'est un
défaut de construction.
Le déplacement électrique D = ε E est
identique pour les deux couches. On en déduit :
ε1E1 = ε2E2.
D'autre part, la différence de potentiel aux
bornes du système est:
U = E1d1 + E2 d2
1 2
1 2 1 2
1 2
1 2 1 2
;
U U
E E
d d d d
 
   
  
   
    
   
La conclusion la plus importante est la suivante; plus une couche devient fine et que
son εr devient faible, plus le champ dans cette couche devient important.
Les couches d’air en série avec les isolants solides est néfaste.
25

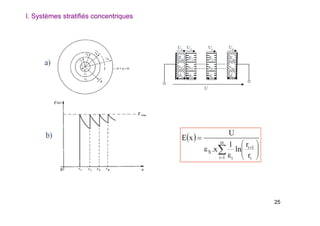

l. Systèmes stratifiés concentriques
26
Lorsque le déplacement électrique D rencontre la surface d'un isolant de
permittivité différente et qui n'est pas perpendiculaire, la direction de ce vecteur va
changer. Les angles d'incidence et de réfraction obéissent à la relation suivante :

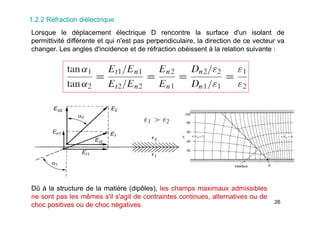

1.2.2 Réfraction diélectrique
Dû à la structure de la matière (dipôles), les champs maximaux admissibles
ne sont pas les mêmes s'il s'agit de contraintes continues, alternatives ou de
choc positives ou de choc négatives.
27
28
On remarque dans les formules précédentes que, pour une tension fixée U, le
champ E augmentera d'autant plus que le rayon diminue ! Ceci explique qu'en
HT tous les appareils ont de grands rayons et sont munis d'anneaux de
répartition de champ. Des rayons sous dimensionnés provoquent l’effet
couronne, avec toutes ses conséquences (bruit, perturbations radio...).
29

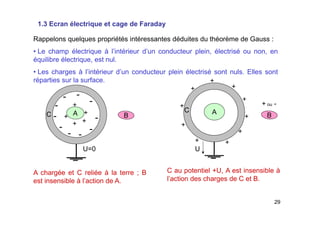

1.3 Ecran électrique et cage de Faraday
Rappelons quelques propriétés intéressantes déduites du théorème de Gauss :
• Le champ électrique à l’intérieur d’un conducteur plein, électrisé ou non, en
équilibre électrique, est nul.
• Les charges à l’intérieur d’un conducteur plein électrisé sont nuls. Elles sont
réparties sur la surface. +
A
+
+
+
+
+
+
+
+
+
+ ou -
U
C+
+
+
+
+
-
-
-
-
-
-
-
--
-
U=0
C
A chargée et C reliée à la terre ; B
est insensible à l’action de A.
C au potentiel +U, A est insensible à
l’action des charges de C et B.
30
Une cage de Faraday est conductrice et la charge électrique s'y répartit sur sa
surface extérieure car les charges de même signe se repoussent le plus loin
possible sur la surface.
On ne constate pas d'effets électriques à l'intérieur de la cage.
En vertu des mêmes lois, le champ E est nul à l'intérieur des conducteurs. Cette
propriété permet la construction des cages de Faraday, écrans électriques.
Les courants se referment dans l’écran de telle sorte que la prise de terre n’est
plus sollicitée. Afin que ces courants ne dissipent pas trop d’énergie dans
l’écran et que celui-ci reste équipotentiel, il est nécessaire de minimiser la
résistance de surface soit :
L’écran doit être en matériau non magnétique et très conducteur et relié à la
terre générale.
Pour l'atténuation de larges gammes de fréquences, une chambre blindée est
nécessaire.
1.3 Ecran électrique et cage de Faraday (suite)
SR 

2
31

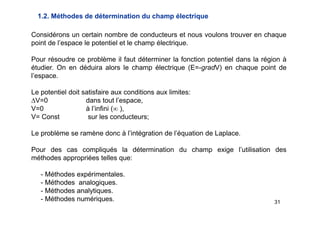

Considérons un certain nombre de conducteurs et nous voulons trouver en chaque
point de l’espace le potentiel et le champ électrique.
Pour résoudre ce problème il faut déterminer la fonction potentiel dans la région à
étudier. On en déduira alors le champ électrique (E=-gradV) en chaque point de
l’espace.
Le potentiel doit satisfaire aux conditions aux limites:
V=0 dans tout l’espace,
V=0 à l’infini ( ),
V= Const sur les conducteurs;
Le problème se ramène donc à l’intégration de l’équation de Laplace.
Pour des cas compliqués la détermination du champ exige l’utilisation des
méthodes appropriées telles que:
- Méthodes expérimentales.
- Méthodes analogiques.
- Méthodes analytiques.
- Méthodes numériques.
1.2. Méthodes de détermination du champ électrique
32
1.3 Méthodes de détermination du champ électrique (suite)
1.3.1 Méthodes expérimentales
Les méthodes expérimentales qui font appel à la mesure des équipotentielles.

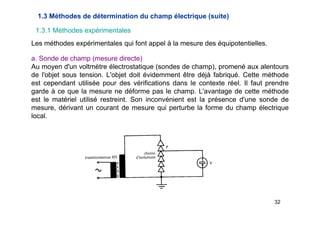

a. Sonde de champ (mesure directe)
Au moyen d'un voltmètre électrostatique (sondes de champ), promené aux alentours
de l'objet sous tension. L'objet doit évidemment être déjà fabriqué. Cette méthode
est cependant utilisée pour des vérifications dans le contexte réel. Il faut prendre
garde à ce que la mesure ne déforme pas le champ. L'avantage de cette méthode
est le matériel utilisé restreint. Son inconvénient est la présence d'une sonde de
mesure, dérivant un courant de mesure qui perturbe la forme du champ électrique
local.
33

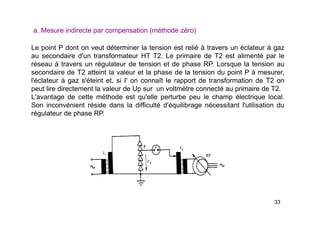

a. Mesure indirecte par compensation (méthode zéro)
Le point P dont on veut déterminer la tension est relié à travers un éclateur à gaz
au secondaire d'un transformateur HT T2. Le primaire de T2 est alimenté par le
réseau à travers un régulateur de tension et de phase RP. Lorsque la tension au
secondaire de T2 atteint la valeur et la phase de la tension du point P à mesurer,
l'éclateur à gaz s'éteint et, si I' on connaît le rapport de transformation de T2 on
peut lire directement la valeur de Up sur un voltmètre connecté au primaire de T2.
L'avantage de cette méthode est qu'elle perturbe peu le champ électrique local.
Son inconvénient réside dans la difficulté d'équilibrage nécessitant l'utilisation du
régulateur de phase RP.
34

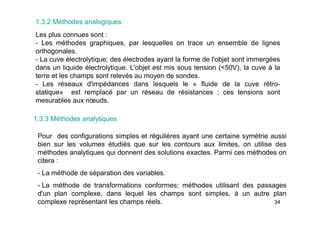

1.3.2 Méthodes analogiques
Les plus connues sont :
- Les méthodes graphiques, par lesquelles on trace un ensemble de lignes
orthogonales.
- La cuve électrolytique; des électrodes ayant la forme de l'objet sont immergées
dans un liquide électrolytique. L'objet est mis sous tension (<50V), la cuve à la
terre et les champs sont relevés au moyen de sondes.
- Les réseaux d'impédances dans lesquels le « fluide de la cuve rétro-
statique« est remplacé par un réseau de résistances ; ces tensions sont
mesurables aux nœuds.
1.3.3 Méthodes analytiques
Pour des configurations simples et régulières ayant une certaine symétrie aussi
bien sur les volumes étudiés que sur les contours aux limites, on utilise des
méthodes analytiques qui donnent des solutions exactes. Parmi ces méthodes on
citera :
- La méthode de séparation des variables.
- La méthode de transformations conformes; méthodes utilisant des passages
d'un plan complexe, dans lequel les champs sont simples, à un autre plan
complexe représentant les champs réels.

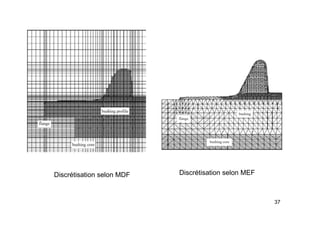

35

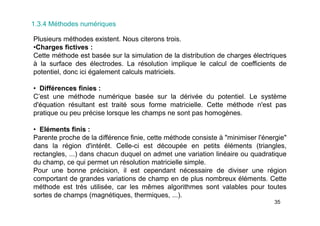

1.3.4 Méthodes numériques
Plusieurs méthodes existent. Nous citerons trois.

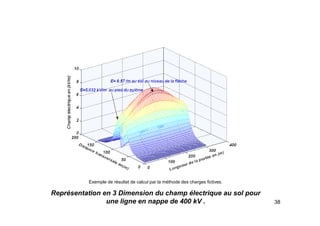

•Charges fictives :
Cette méthode est basée sur la simulation de la distribution de charges électriques
à la surface des électrodes. La résolution implique le calcul de coefficients de
potentiel, donc ici également calculs matriciels.
• Différences finies :
C’est une méthode numérique basée sur la dérivée du potentiel. Le système
d'équation résultant est traité sous forme matricielle. Cette méthode n'est pas
pratique ou peu précise lorsque les champs ne sont pas homogènes.
• Eléments finis :
Parente proche de la différence finie, cette méthode consiste à "minimiser l'énergie"
dans la région d'intérêt. Celle-ci est découpée en petits éléments (triangles,
rectangles, ...) dans chacun duquel on admet une variation linéaire ou quadratique
du champ, ce qui permet un résolution matricielle simple.
Pour une bonne précision, il est cependant nécessaire de diviser une région
comportant de grandes variations de champ en de plus nombreux éléments. Cette
méthode est très utilisée, car les mêmes algorithmes sont valables pour toutes
sortes de champs (magnétiques, thermiques, ...).
36

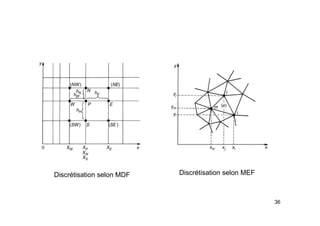

Discrétisation selon MDF Discrétisation selon MEF
37
Discrétisation selon MDF Discrétisation selon MEF
38
Exemple de résultat de calcul par la méthode des charges fictives.
Représentation en 3 Dimension du champ électrique au sol pour
une ligne en nappe de 400 kV .
39

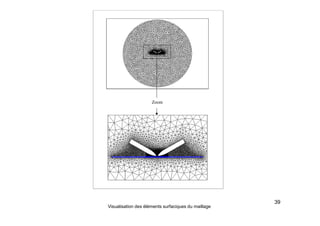

Visualisation des éléments surfaciques du maillage
Zoom
40

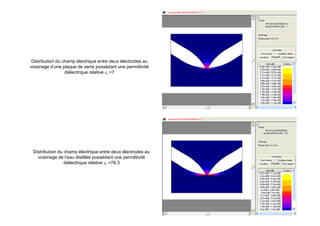

Distribution du champ électrique entre deux électrodes au
voisinage d’une plaque de verre possédant une permittivité
diélectrique relative r =7
Distribution du champ électrique entre deux électrodes au
voisinage de l’eau distillée possédant une permittivité
diélectrique relative r =78.3
41

Contenu connexe

Tendances

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissance
slimanelaouin

Postes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisationPostes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisation
Aminoxa Wydadya

03 régime de neutre
03 régime de neutre03 régime de neutre
03 régime de neutre
Ahmed Tahar


Tendances (20)

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissance

Postes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisationPostes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisation

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé

Elements constitutifs du_plan_de_protection_hta
Elements constitutifs du_plan_de_protection_htaElements constitutifs du_plan_de_protection_hta
Elements constitutifs du_plan_de_protection_hta

03 régime de neutre
03 régime de neutre03 régime de neutre
03 régime de neutre

Formation en photovoltaïque choix d'une batterie solaire
Formation en photovoltaïque  choix d'une batterie solaireFormation en photovoltaïque  choix d'une batterie solaire
Formation en photovoltaïque choix d'une batterie solaire

Regime neutre
Regime neutreRegime neutre
Regime neutre

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE

Rayonnement thermique
Rayonnement thermiqueRayonnement thermique
Rayonnement thermique

HAUTE TENSION : Isolation Externe + pollution
HAUTE TENSION : Isolation Externe + pollutionHAUTE TENSION : Isolation Externe + pollution
HAUTE TENSION : Isolation Externe + pollution

Power Flow Analysis using Power World Simulator
Power Flow Analysis using Power World SimulatorPower Flow Analysis using Power World Simulator
Power Flow Analysis using Power World Simulator

Conception &amp; dimensionnement d'une installation photovoltaïque autonome
Conception &amp; dimensionnement d'une installation photovoltaïque autonomeConception &amp; dimensionnement d'une installation photovoltaïque autonome
Conception &amp; dimensionnement d'une installation photovoltaïque autonome

Symboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriquesSymboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriques

Transformateurs
TransformateursTransformateurs
Transformateurs

Onduleur solaire
Onduleur solaireOnduleur solaire
Onduleur solaire

Catalogue mt nexans
Catalogue mt nexansCatalogue mt nexans
Catalogue mt nexans

Electrical transmission line
Electrical transmission lineElectrical transmission line
Electrical transmission line

Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015

Partial Discharge Test - Switchgear
Partial Discharge Test - Switchgear Partial Discharge Test - Switchgear
Partial Discharge Test - Switchgear

POSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptxPOSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptx


En vedette

REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN
REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLINREDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN
REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN
MEKONTCHOU MERLIN

Le réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALTLe réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALT
Hamza BARAKET

Emtp User Group092008 Edf Programme Web
Emtp User Group092008 Edf Programme WebEmtp User Group092008 Edf Programme Web
Emtp User Group092008 Edf Programme Web
corinne rocherieux

Creation entreprise
Creation entrepriseCreation entreprise
Creation entreprise
Safae Lahlou


En vedette (17)

REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN
REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLINREDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN
REDUCTION DE L'INHOMOGENEITE MEMOIRE 2016 MEKONTCHOU MERLIN

Cours Haute Tension : Claquage des Liquides Isolants
Cours Haute Tension : Claquage des Liquides IsolantsCours Haute Tension : Claquage des Liquides Isolants
Cours Haute Tension : Claquage des Liquides Isolants

Thèse professionnelle - COMMENT LES BIG DATA VONT AMELIORER LE MARKETING DANS...
Thèse professionnelle - COMMENT LES BIG DATA VONT AMELIORER LE MARKETING DANS...Thèse professionnelle - COMMENT LES BIG DATA VONT AMELIORER LE MARKETING DANS...
Thèse professionnelle - COMMENT LES BIG DATA VONT AMELIORER LE MARKETING DANS...

Mobile detector grp9
Mobile detector grp9Mobile detector grp9
Mobile detector grp9

Cartographie des réseaux de transport d'énergie - 11/2015
Cartographie des réseaux de transport d'énergie - 11/2015Cartographie des réseaux de transport d'énergie - 11/2015
Cartographie des réseaux de transport d'énergie - 11/2015

Carte du réseau électrique haute tension en France
Carte du réseau électrique haute tension en FranceCarte du réseau électrique haute tension en France
Carte du réseau électrique haute tension en France

Cellphone detector report
Cellphone detector reportCellphone detector report
Cellphone detector report

Le réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALTLe réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALT

Emtp User Group092008 Edf Programme Web
Emtp User Group092008 Edf Programme WebEmtp User Group092008 Edf Programme Web
Emtp User Group092008 Edf Programme Web

Cours Ht Eivd 02
Cours Ht Eivd 02Cours Ht Eivd 02
Cours Ht Eivd 02

la face visible du Monde
la face visible du Mondela face visible du Monde
la face visible du Monde

20110401 - Colin Lalouette - Apports du KM à l'IE (Mastère IESE- ESC toulouse)
20110401 - Colin Lalouette - Apports du KM à l'IE (Mastère IESE- ESC toulouse)20110401 - Colin Lalouette - Apports du KM à l'IE (Mastère IESE- ESC toulouse)
20110401 - Colin Lalouette - Apports du KM à l'IE (Mastère IESE- ESC toulouse)

Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)

Mobile : comment y aller sans le regretter ? à Lyon
Mobile : comment y aller sans le regretter ? à LyonMobile : comment y aller sans le regretter ? à Lyon
Mobile : comment y aller sans le regretter ? à Lyon

L’Esprit du Japon - La capacité du peuple japonais à surmonter l’adversité
L’Esprit du Japon - La capacité du peuple japonais à surmonter l’adversitéL’Esprit du Japon - La capacité du peuple japonais à surmonter l’adversité
L’Esprit du Japon - La capacité du peuple japonais à surmonter l’adversité

Cour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalCour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellal

Creation entreprise
Creation entrepriseCreation entreprise
Creation entreprise


Similaire à Cours Haute Tension champs électrique

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx
Abdo Brahmi

Calculs des champs elctromagncatiques
Calculs des champs elctromagncatiquesCalculs des champs elctromagncatiques
Calculs des champs elctromagncatiques
Liviu Popescu

عناصر الإجابة2015
عناصر الإجابة2015عناصر الإجابة2015
عناصر الإجابة2015
KhalidBentama1

10677474.ppt
10677474.ppt10677474.ppt
10677474.ppt
NabilLr1

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx
josue25052001

Courbes intensité -potentiel.ppt
Courbes intensité -potentiel.pptCourbes intensité -potentiel.ppt
Courbes intensité -potentiel.ppt
ElGharmali


Similaire à Cours Haute Tension champs électrique (20)

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx

Calculs des champs elctromagncatiques
Calculs des champs elctromagncatiquesCalculs des champs elctromagncatiques
Calculs des champs elctromagncatiques

1- Les Grands Principes du Rayonnement.ppt
1- Les Grands Principes du Rayonnement.ppt1- Les Grands Principes du Rayonnement.ppt
1- Les Grands Principes du Rayonnement.ppt

Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite

Structure vectoriel des champs d'intéraction défini par un flux de Gauss ..pdf
Structure vectoriel des champs d'intéraction défini par un flux de Gauss ..pdfStructure vectoriel des champs d'intéraction défini par un flux de Gauss ..pdf
Structure vectoriel des champs d'intéraction défini par un flux de Gauss ..pdf

Redresseurs
RedresseursRedresseurs
Redresseurs

Antenne VHF J-pole 144 MHz Bande 2m
Antenne VHF J-pole 144 MHz Bande 2mAntenne VHF J-pole 144 MHz Bande 2m
Antenne VHF J-pole 144 MHz Bande 2m

عناصر الإجابة2015
عناصر الإجابة2015عناصر الإجابة2015
عناصر الإجابة2015

Révision.pdf
Révision.pdfRévision.pdf
Révision.pdf

Chapitre 2 electrotech mli
Chapitre 2 electrotech mliChapitre 2 electrotech mli
Chapitre 2 electrotech mli

10677474.ppt
10677474.ppt10677474.ppt
10677474.ppt

Poly td ea
Poly td eaPoly td ea
Poly td ea

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx

lignes_et_cables.pdf
lignes_et_cables.pdflignes_et_cables.pdf
lignes_et_cables.pdf

Ch3 cm et transf
Ch3 cm et transfCh3 cm et transf
Ch3 cm et transf

mesure_de terre.ppt
mesure_de terre.pptmesure_de terre.ppt
mesure_de terre.ppt

Courbes intensité -potentiel.ppt
Courbes intensité -potentiel.pptCourbes intensité -potentiel.ppt
Courbes intensité -potentiel.ppt

Cours Phy Nu Chap IV.pdf
Cours Phy Nu Chap IV.pdfCours Phy Nu Chap IV.pdf
Cours Phy Nu Chap IV.pdf

COURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉCOURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉ


Dernier

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
zidani2


Dernier (12)

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Présentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en AlgériePrésentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en Algérie

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...

Gestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesGestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprises

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024

EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesEL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles

MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx

Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"

Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?


Cours Haute Tension champs électrique

  • 1. HAUTE TENSION Production, Métrologie et Applications Dr Mohammed El Amine SLAMA Maître de conférences Université des Sciences et de la Technologie d’Oran Mohamed Boudiaf Faculté de Génie Electrique Département d’électrotechnique
  • 2. 2 Références bibliographiques à consulter 1. Cours Techniques de la Haute Tension, Prof. H. HADI / ETT / USTO. 2. High Voltage Engineering, E. KUFFEL. 3. Les propriétés diélectriques de l’air et des THT, C. GARY. 4. Les isolants en électrotechniques T1, R. FOURNIE. 5. Matériaux diélectriques pour le génie électrique T1, J. MARTINEZ-VEGA. 6. Haute Tension, M. AGUET. 7. Advanced in High Voltage Engineering, A. HADDAD. 8. Techniques de l’ingénieur, Volume D –Génie Electrique- 9. Thèses de Doctorat et de Magister et PFE, au niveau de la bibliothèque de la Faculté. 10. Internet.
  • 3. 3 INTRODUCTION GENERALE HAUTE TENSION Uapp > 1 kV en CA Quelques domaines concernés Production/Transport/ Distribution de l’énergie électrique Industrie : Fours à arc Traitement de surface Lampes à décharge Traitement des déchets Etc. Médecine : Rayons X IRM Scanner Etc.
  • 4. 4
  • 5. 5
  • 6. 6
  • 7. 7
  • 8. 8
  • 9. 9 La contrainte principale provoquée par la haute tension concerne en premier lieu les diélectriques servants comme système d’isolation. Cette contrainte est le champ électrique E Se manifeste entre-autres par : Vieillissement prématuré des isolants Claquage des isolants Effets biologiques, radioélectriques, électromagnétiques et toxiques Suivant la fréquence de la haute tension qui les génère, les champs électriques peuvent être: -Stationnaires (hautes tensions continues ou HTCC –HVDC-); -Quasi stationnaires (hautes tensions à fréquence industrielle de 50 ou 60 Hz HTCA –HVAC-); -Transitoires hautes fréquences (hautes tensions de choc, systèmes pulsés).
  • 10. 10 L'étude de la haute tension aboutit à la conception et à la réalisation de produits, appareils et systèmes aptes à générer et à supporter des champs électriques élevés. Non-linéarité et complexité des phénomènes en lien à la HT Plus la tension est élevée, plus les distances d'isolation nécessaires sont importantes et le matériel encombrant, donc cher. => Un champ trop élevé signifie inéluctablement une durée de vie courte et un manque de fiabilité.
  • 11. 11 1. Mesure et calcul des champs électriques 1.1. Rappel de quelques lois Les équations de Maxwell en régime stationnaire sont définies comme suit : rot E= 0 div E = E=- U    Equation de Poisson Si la densité de charge ρ est nulle, alors div E = 0. Dans ce cas :  div - U = U=0  Equation de Laplace L’intensité du champ électrique est donnée par : Loi de Gauss 2 4 Q E r  0 i i s Q E ds       
  • 12. 12 1.2. Champ électrique et forme des électrodes Nous savons que le champ électrique dérive d’un potentiel. Si l’on considère un système constitué de deux plaques opposées (plan-plan), on aura : U E= d d

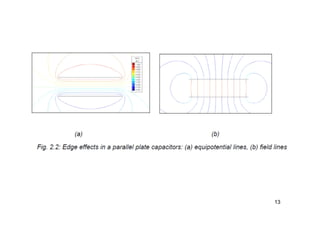

  • 13. 13
  • 14. 14 Dans une configuration de type pointe-plan, la formule précédente ne peut pas être appliquée et il faut revenir à la notion de gradient de potentiel. E=- U moyen max U E = E d  1.2. Champ électrique et forme des électrodes (suite)
  • 15. 15 1.2. Champ électrique et forme des électrodes (suite) 1.2.1 Champ moyen de quelques configurations usuelles en HT a. Système plan pratique avec effet de bords d D b. Sphère isolée D/d ≥ 5 ; E = U/d D/d < 5 ; E > U/d La poussière peut augmenter localement E ; (effet de pointe localisé) E ≈ 3U/d E(x) = rU/x² et Emax = E(r) = U/r Exemple : U = 400 kV et r1 = 100 cm et r2 = 10 cm E1 = 4 kV/cm E2 = 40 kV/cm
  • 16. 16 c. Sphères concentriques r R a Emax = E(r) = (U.R)/(a.r) d. Sphères égales excentriques r d U/d 0 0,2 0,5 1 ksymétrique 1 1,07 1,17 1,36 knon symétrique 1 1,07 1,2 1,52 r d Emax = k.U/d k = f(d/r) Dépend de la polarité et de la mise à la terre
  • 17. 17 e. Cylindres concentriques   ln U E x R x r  max ln U E R r r  Exemple : câble U = 30 kV ; R = 14 cm et r = 0,7 cm Emax = ? kV/cm Si R/r est très grand, on considère que le cylindre est isolé. 10r r R x Emin Emax
  • 18. 18 f. Système pratique à pointes d Ω       max 2 cos 2 sin ln tan 2 4 U E d co            
  • 19. 19 g. Conducteur plan   2 ln U E x h x r  max 2 ln U E h r r  h h/r >> h. Conducteur conducteur max 2 ln U E H r r  h h H=2h +U/2 -U/2 i. Système triphasé d d max 1,15 2 ln U E d r r  max 1,19 2 ln U E d r r 

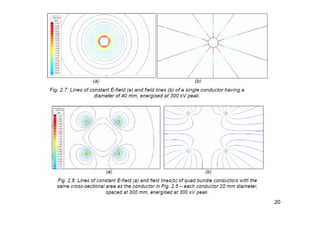

  • 20. 20
  • 21. 21 j. Facteur de forme (de Schwaiger) Nous avons que le champ électrique dépend de la géométrie et de la tension appliquée. Pour l'étude des champs, on définit un facteur liant champ et tension pour certaines électrodes, en fonction de la distance les séparant. d Emax Uréf U
  • 22. 22 Facteur de Schwaiger pour des configurations cylindriques avec p ≤ 102, p = (d + r1 ) / r1 j. Facteur de forme (suite)
  • 23. 23 j. Facteur de forme (suite)
  • 24. 24 k. Système plan stratifié avec couche isolante en série (isolants composites) L'utilisation de diélectriques différents est souvent nécessaire pour des raisons constructives mécaniques. L'utilisation de diélectriques de permittivités différentes est utile pour la répartition du champ, mais peut aussi s'avérer très dangereuse si mal contrôlée ou si c'est un défaut de construction. Le déplacement électrique D = ε E est identique pour les deux couches. On en déduit : ε1E1 = ε2E2. D'autre part, la différence de potentiel aux bornes du système est: U = E1d1 + E2 d2 1 2 1 2 1 2 1 2 1 2 1 2 ; U U E E d d d d                       La conclusion la plus importante est la suivante; plus une couche devient fine et que son εr devient faible, plus le champ dans cette couche devient important. Les couches d’air en série avec les isolants solides est néfaste.
  • 26. 26 Lorsque le déplacement électrique D rencontre la surface d'un isolant de permittivité différente et qui n'est pas perpendiculaire, la direction de ce vecteur va changer. Les angles d'incidence et de réfraction obéissent à la relation suivante : 1.2.2 Réfraction diélectrique Dû à la structure de la matière (dipôles), les champs maximaux admissibles ne sont pas les mêmes s'il s'agit de contraintes continues, alternatives ou de choc positives ou de choc négatives.

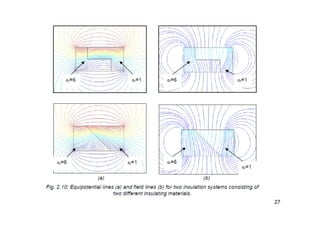

  • 27. 27
  • 28. 28 On remarque dans les formules précédentes que, pour une tension fixée U, le champ E augmentera d'autant plus que le rayon diminue ! Ceci explique qu'en HT tous les appareils ont de grands rayons et sont munis d'anneaux de répartition de champ. Des rayons sous dimensionnés provoquent l’effet couronne, avec toutes ses conséquences (bruit, perturbations radio...).
  • 29. 29 1.3 Ecran électrique et cage de Faraday Rappelons quelques propriétés intéressantes déduites du théorème de Gauss : • Le champ électrique à l’intérieur d’un conducteur plein, électrisé ou non, en équilibre électrique, est nul. • Les charges à l’intérieur d’un conducteur plein électrisé sont nuls. Elles sont réparties sur la surface. + A + + + + + + + + + + ou - U C+ + + + + - - - - - - - -- - U=0 C A chargée et C reliée à la terre ; B est insensible à l’action de A. C au potentiel +U, A est insensible à l’action des charges de C et B.
  • 30. 30 Une cage de Faraday est conductrice et la charge électrique s'y répartit sur sa surface extérieure car les charges de même signe se repoussent le plus loin possible sur la surface. On ne constate pas d'effets électriques à l'intérieur de la cage. En vertu des mêmes lois, le champ E est nul à l'intérieur des conducteurs. Cette propriété permet la construction des cages de Faraday, écrans électriques. Les courants se referment dans l’écran de telle sorte que la prise de terre n’est plus sollicitée. Afin que ces courants ne dissipent pas trop d’énergie dans l’écran et que celui-ci reste équipotentiel, il est nécessaire de minimiser la résistance de surface soit : L’écran doit être en matériau non magnétique et très conducteur et relié à la terre générale. Pour l'atténuation de larges gammes de fréquences, une chambre blindée est nécessaire. 1.3 Ecran électrique et cage de Faraday (suite) SR   2
  • 31. 31 Considérons un certain nombre de conducteurs et nous voulons trouver en chaque point de l’espace le potentiel et le champ électrique. Pour résoudre ce problème il faut déterminer la fonction potentiel dans la région à étudier. On en déduira alors le champ électrique (E=-gradV) en chaque point de l’espace. Le potentiel doit satisfaire aux conditions aux limites: V=0 dans tout l’espace, V=0 à l’infini ( ), V= Const sur les conducteurs; Le problème se ramène donc à l’intégration de l’équation de Laplace. Pour des cas compliqués la détermination du champ exige l’utilisation des méthodes appropriées telles que: - Méthodes expérimentales. - Méthodes analogiques. - Méthodes analytiques. - Méthodes numériques. 1.2. Méthodes de détermination du champ électrique
  • 32. 32 1.3 Méthodes de détermination du champ électrique (suite) 1.3.1 Méthodes expérimentales Les méthodes expérimentales qui font appel à la mesure des équipotentielles. a. Sonde de champ (mesure directe) Au moyen d'un voltmètre électrostatique (sondes de champ), promené aux alentours de l'objet sous tension. L'objet doit évidemment être déjà fabriqué. Cette méthode est cependant utilisée pour des vérifications dans le contexte réel. Il faut prendre garde à ce que la mesure ne déforme pas le champ. L'avantage de cette méthode est le matériel utilisé restreint. Son inconvénient est la présence d'une sonde de mesure, dérivant un courant de mesure qui perturbe la forme du champ électrique local.
  • 33. 33 a. Mesure indirecte par compensation (méthode zéro) Le point P dont on veut déterminer la tension est relié à travers un éclateur à gaz au secondaire d'un transformateur HT T2. Le primaire de T2 est alimenté par le réseau à travers un régulateur de tension et de phase RP. Lorsque la tension au secondaire de T2 atteint la valeur et la phase de la tension du point P à mesurer, l'éclateur à gaz s'éteint et, si I' on connaît le rapport de transformation de T2 on peut lire directement la valeur de Up sur un voltmètre connecté au primaire de T2. L'avantage de cette méthode est qu'elle perturbe peu le champ électrique local. Son inconvénient réside dans la difficulté d'équilibrage nécessitant l'utilisation du régulateur de phase RP.
  • 34. 34 1.3.2 Méthodes analogiques Les plus connues sont : - Les méthodes graphiques, par lesquelles on trace un ensemble de lignes orthogonales. - La cuve électrolytique; des électrodes ayant la forme de l'objet sont immergées dans un liquide électrolytique. L'objet est mis sous tension (<50V), la cuve à la terre et les champs sont relevés au moyen de sondes. - Les réseaux d'impédances dans lesquels le « fluide de la cuve rétro- statique« est remplacé par un réseau de résistances ; ces tensions sont mesurables aux nœuds. 1.3.3 Méthodes analytiques Pour des configurations simples et régulières ayant une certaine symétrie aussi bien sur les volumes étudiés que sur les contours aux limites, on utilise des méthodes analytiques qui donnent des solutions exactes. Parmi ces méthodes on citera : - La méthode de séparation des variables. - La méthode de transformations conformes; méthodes utilisant des passages d'un plan complexe, dans lequel les champs sont simples, à un autre plan complexe représentant les champs réels.
  • 35. 35 1.3.4 Méthodes numériques Plusieurs méthodes existent. Nous citerons trois. •Charges fictives : Cette méthode est basée sur la simulation de la distribution de charges électriques à la surface des électrodes. La résolution implique le calcul de coefficients de potentiel, donc ici également calculs matriciels. • Différences finies : C’est une méthode numérique basée sur la dérivée du potentiel. Le système d'équation résultant est traité sous forme matricielle. Cette méthode n'est pas pratique ou peu précise lorsque les champs ne sont pas homogènes. • Eléments finis : Parente proche de la différence finie, cette méthode consiste à "minimiser l'énergie" dans la région d'intérêt. Celle-ci est découpée en petits éléments (triangles, rectangles, ...) dans chacun duquel on admet une variation linéaire ou quadratique du champ, ce qui permet un résolution matricielle simple. Pour une bonne précision, il est cependant nécessaire de diviser une région comportant de grandes variations de champ en de plus nombreux éléments. Cette méthode est très utilisée, car les mêmes algorithmes sont valables pour toutes sortes de champs (magnétiques, thermiques, ...).
  • 36. 36 Discrétisation selon MDF Discrétisation selon MEF
  • 37. 37 Discrétisation selon MDF Discrétisation selon MEF
  • 38. 38 Exemple de résultat de calcul par la méthode des charges fictives. Représentation en 3 Dimension du champ électrique au sol pour une ligne en nappe de 400 kV .
  • 39. 39 Visualisation des éléments surfaciques du maillage Zoom

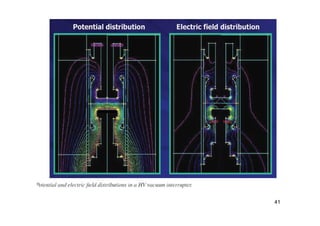

  • 40. 40 Distribution du champ électrique entre deux électrodes au voisinage d’une plaque de verre possédant une permittivité diélectrique relative r =7 Distribution du champ électrique entre deux électrodes au voisinage de l’eau distillée possédant une permittivité diélectrique relative r =78.3
  • 41. 41
