1. A NALYSE des
M ODES DE
D EFAILLANCE DE LEURS
E FFETS ET DE LEUR
C RITICITE

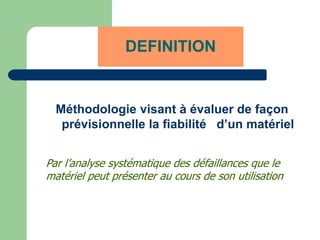

2. DEFINITION
Méthodologie visant à évaluer de façon
prévisionnelle la fiabilité d’un matériel
Par l’analyse systématique des défaillances que le
matériel peut présenter au cours de son utilisation

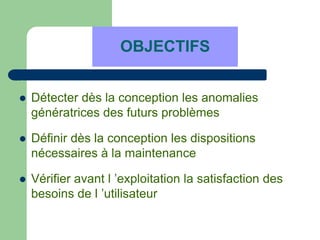

3. OBJECTIFS
 Détecter dès la conception les anomalies
génératrices des futurs problèmes
 Définir dès la conception les dispositions
nécessaires à la maintenance
 Vérifier avant l ’exploitation la satisfaction des
besoins de l ’utilisateur

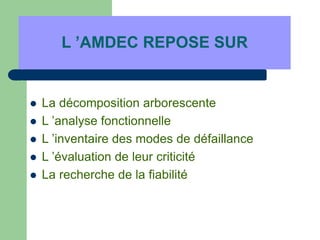

4. L ’AMDEC REPOSE SUR
 La décomposition arborescente
 L ’analyse fonctionnelle
 L ’inventaire des modes de défaillance
 L ’évaluation de leur criticité
 La recherche de la fiabilité

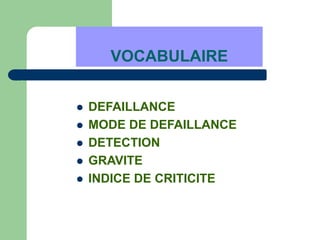

5. VOCABULAIRE
 DEFAILLANCE
 MODE DE DEFAILLANCE
 DETECTION
 GRAVITE
 INDICE DE CRITICITE

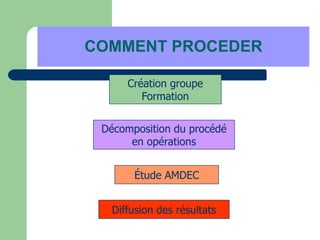

6. COMMENT PROCEDER
Création groupe
Formation
Décomposition du procédé
en opérations
Étude AMDEC
Diffusion des résultats

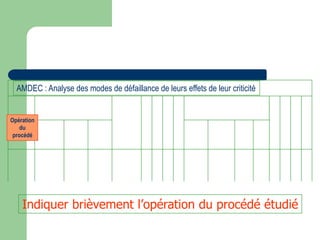

7. Opération
du
procédé
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
Indiquer brièvement l’opération du procédé étudié

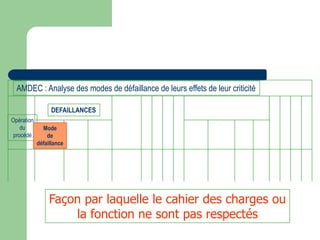

8. Opération
du
procédé
Mode
de
défaillance
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
Façon par laquelle le cahier des charges ou
la fonction ne sont pas respectés

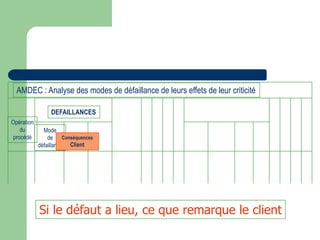

9. Opération
du
procédé
Mode
de
défaillance
Conséquences
Client
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
Si le défaut a lieu, ce que remarque le client

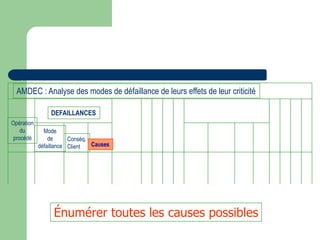

10. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
Énumérer toutes les causes possibles

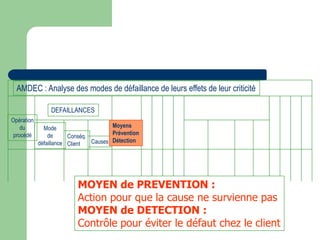

11. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
MOYEN de PREVENTION :
Action pour que la cause ne survienne pas
MOYEN de DETECTION :
Contrôle pour éviter le défaut chez le client

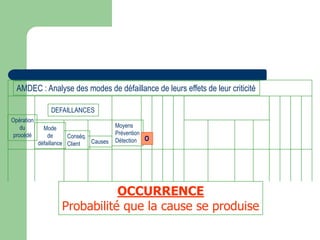

12. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
OCCURRENCE
Probabilité que la cause se produise

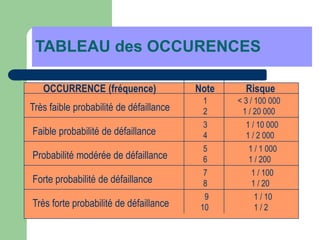

13. TABLEAU des OCCURENCES
Très faible probabilité de défaillance
Faible probabilité de défaillance
Probabilité modérée de défaillance
Forte probabilité de défaillance
Très forte probabilité de défaillance
OCCURRENCE (fréquence) Note
1
2
3
4
< 3 / 100 000
1 / 20 000
5
6
7
8
9
10
1 / 10 000
1 / 2 000
1 / 1 000
1 / 200
1 / 100
1 / 20
1 / 10
1 / 2
Risque

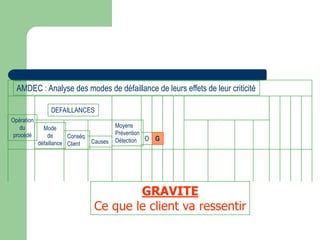

14. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
GRAVITE
Ce que le client va ressentir

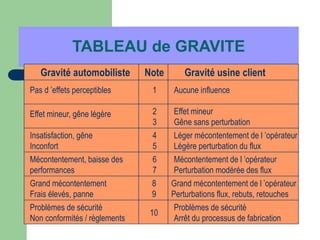

15. TABLEAU de GRAVITE
Pas d ’effets perceptibles
Effet mineur, gêne légère
Insatisfaction, gêne
Inconfort
Mécontentement, baisse des
performances
Grand mécontentement
Frais élevés, panne
Gravité automobiliste Note
1
2
3
Aucune influence
4
5
6
7
8
9
Effet mineur
Gêne sans perturbation
Mécontentement de l ’opérateur
Perturbation modérée des flux
Grand mécontentement de l ’opérateur
Perturbations flux, rebuts, retouches
Problèmes de sécurité
Arrêt du processus de fabrication
Gravité usine client
Léger mécontentement de l ’opérateur
Légère perturbation du flux
Problèmes de sécurité
Non conformités / règlements
10

16. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
DETECTION
Évaluation de la détection du mode de défaillance
avant l ’expédition

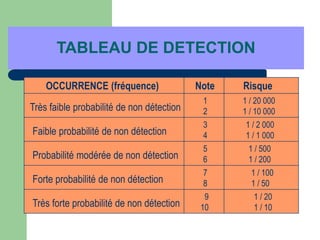

17. TABLEAU DE DETECTION
Très faible probabilité de non détection
Faible probabilité de non détection
Probabilité modérée de non détection
Forte probabilité de non détection
Très forte probabilité de non détection
OCCURRENCE (fréquence) Note
1
2
3
4
1 / 20 000
1 / 10 000
5
6
7
8
9
10
1 / 2 000
1 / 1 000
1 / 500
1 / 200
1 / 100
1 / 50
1 / 20
1 / 10
Risque

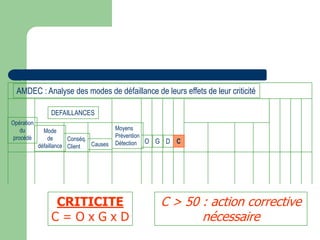

18. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
CRITICITE
C = O x G x D
C > 50 : action corrective
nécessaire

19. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
Actions
correctives.
process
EVOLUTION
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
ACTIONS CORRECTIVES PROCESS
Afin de réduire la probabilité d’apparition
de la cause de défaillance

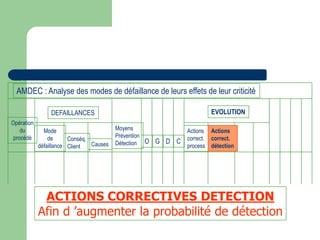

20. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
Actions
correct.
process
Actions
correct.
détection
EVOLUTION
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
ACTIONS CORRECTIVES DETECTION
Afin d ’augmenter la probabilité de détection

21. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
Actions
correct.
process
Actions
correct.
détection Respons.
EVOLUTION
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
RESPONSABLE
Coordonne la mise en place des actions
en fait le compte rendu

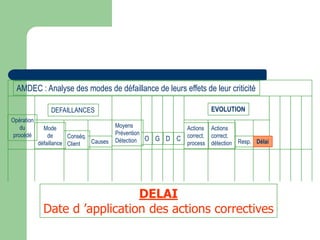

22. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
Actions
correct.
process
Actions
correct.
détection Resp. Délai
EVOLUTION
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
DELAI
Date d ’application des actions correctives

23. Opération
du
procédé
Mode
de
défaillance
Conséq.
Client Causes
Moyens
Prévention
Détection O G D C
DEFAILLANCES
Actions
correct.
process
Actions
correct.
détection Resp. Délai O G D C
EVOLUTION
AMDEC : Analyse des modes de défaillance de leurs effets de leur criticité
Nouvelle cotation suite
aux actions correctives

24. EXEMPLE

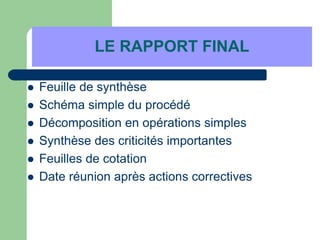

25. LE RAPPORT FINAL
 Feuille de synthèse
 Schéma simple du procédé
 Décomposition en opérations simples
 Synthèse des criticités importantes
 Feuilles de cotation
 Date réunion après actions correctives
