Le document décrit deux types de détecteurs sans contact physique : les interrupteurs à lame souple et les détecteurs de proximité inductifs et capacitifs, chacun ayant des caractéristiques techniques spécifiques et des applications pour détecter la position des vérins. La maintenance nécessite des vérifications régulières des entrées de l'automate et de la position des détecteurs, avec l'indication qu'aucun des composants ne peut être réparé et doit être remplacé si nécessaire. Une attention particulière est requise lors du raccordement en raison des différents types de polarités (pnp ou npn) admis par les automates programmables.

1. Les détecteurs
T.O.R. sans
contact physique

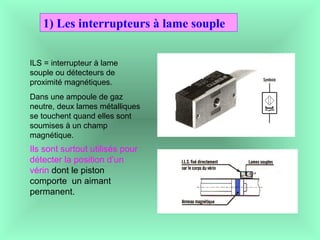

2. 1) Les interrupteurs à lame souple
ILS = interrupteur à lame
souple ou détecteurs de
proximité magnétiques.
Dans une ampoule de gaz
neutre, deux lames métalliques
se touchent quand elles sont
soumises à un champ
magnétique.
Ils sont surtout utilisés pour
détecter la position d’un
vérin dont le piston
comporte un aimant
permanent.

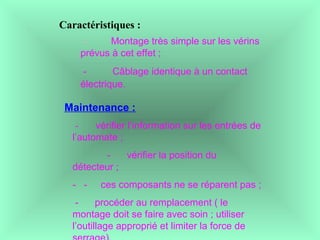

3. Caractéristiques :
- Montage très simple sur les vérins
prévus à cet effet ;
- Câblage identique à un contact
électrique.
Maintenance :
- vérifier l’information sur les entrées de
l’automate ;
- vérifier la position du
détecteur ;
- - ces composants ne se réparent pas ;
- procéder au remplacement ( le
montage doit se faire avec soin ; utiliser
l’outillage approprié et limiter la force de

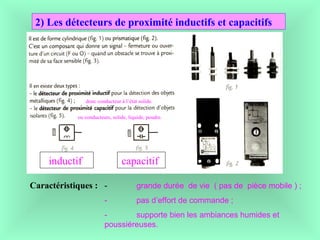

4. 2) Les détecteurs de proximité inductifs et capacitifs
Caractéristiques : - grande durée de vie ( pas de pièce mobile ) ;
- pas d’effort de commande ;
- supporte bien les ambiances humides et
poussiéreuses.
donc conducteur à l’état solide.
ou conducteurs, solide, liquide, poudre.
inductif capacitif

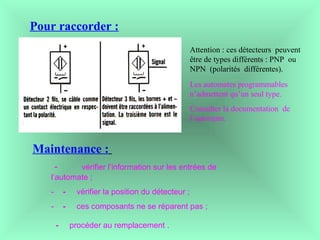

5. Pour raccorder :
Attention : ces détecteurs peuvent
être de types différents : PNP ou
NPN (polarités différentes).
Les automates programmables
n’admettent qu’un seul type.
Consulter la documentation de
l’automate.
Maintenance :
- vérifier l’information sur les entrées de
l’automate ;
- - vérifier la position du détecteur ;
- - ces composants ne se réparent pas ;
- procéder au remplacement .

6. Pour raccorder :
Attention : ces détecteurs peuvent
être de types différents : PNP ou
NPN (polarités différentes).
Les automates programmables
n’admettent qu’un seul type.
Consulter la documentation de
l’automate.
Maintenance :
- vérifier l’information sur les entrées de
l’automate ;
- - vérifier la position du détecteur ;
- - ces composants ne se réparent pas ;
- procéder au remplacement .
