Anatomie descriptive et topographique
de la région du thorax et du cœur.
Document destiné aux
technologues en
radiologie et produit dans
le cadre du cours
142-107-AH (A-2013).
par Eric Lachance t.i.m.
(Enseignant en
technologie de
radiodiagnostic au
Collège Ahuntsic).

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires
Section 3: les gouttières pleuropulmonaires – la trachée

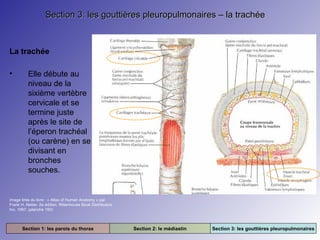

La trachée
•

Elle débute au
niveau de la
sixième vertèbre
cervicale et se
termine juste
après le site de
l’éperon trachéal
(ou carène) en se
divisant en
bronches
souches.

Image tirée du livre : « Atlas of Human Anatomy » par
Frank H. Netter. 2e édition. Rittenhouse Book Distributors
Inc. 1997. (planche 190)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

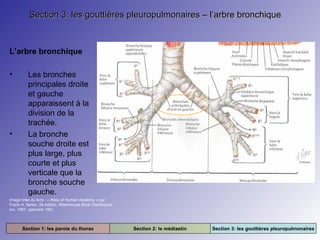

Section 3: les gouttières pleuropulmonaires – l’arbre bronchique

L’arbre bronchique
•

•

Les bronches
principales droite
et gauche
apparaissent à la
division de la
trachée.
La bronche
souche droite est
plus large, plus
courte et plus
verticale que la
bronche souche
gauche.

Image tirée du livre : « Atlas of Human Anatomy » par
Frank H. Netter. 2e édition. Rittenhouse Book Distributors
Inc. 1997. (planche 190)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

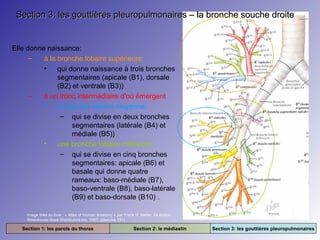

Section 3: les gouttières pleuropulmonaires – la bronche souche droite

Elle donne naissance:
–
à la bronche lobaire supérieure:
•
qui donne naissance à trois bronches
segmentaires (apicale (B1), dorsale
(B2) et ventrale (B3))
–
à un tronc intermédiaire d'où émergent
•
la bronche lobaire moyenne:
– qui se divise en deux bronches
segmentaires (latérale (B4) et
médiale (B5))
•
une bronche lobaire inférieure
– qui se divise en cinq bronches
segmentaires: apicale (B6) et
basale qui donne quatre
rameaux: baso-médiale (B7),
baso-ventrale (B8), baso-latérale
(B9) et baso-dorsale (B10) .
Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 191)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

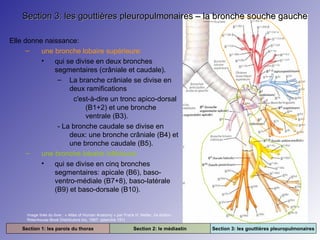

Section 3: les gouttières pleuropulmonaires – la bronche souche gauche
Elle donne naissance:
–
une bronche lobaire supérieure:
•
qui se divise en deux bronches
segmentaires (crâniale et caudale).
– La branche crâniale se divise en
deux ramifications
c'est-à-dire un tronc apico-dorsal
(B1+2) et une bronche
ventrale (B3).
- La bronche caudale se divise en
deux: une bronche crâniale (B4) et
une bronche caudale (B5).
–
une bronche lobaire inférieure:
•
qui se divise en cinq bronches
segmentaires: apicale (B6), basoventro-médiale (B7+8), baso-latérale
(B9) et baso-dorsale (B10).

Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 191)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires
Section 3: les gouttières pleuropulmonaires – les vaisseaux
pulmonaires

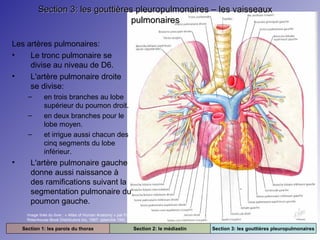

Les artères pulmonaires:
•
Le tronc pulmonaire se
divise au niveau de D6.
•
L'artère pulmonaire droite
se divise:
–
–
–

•

en trois branches au lobe
supérieur du poumon droit.
en deux branches pour le
lobe moyen.
et irrigue aussi chacun des
cinq segments du lobe
inférieur.

L'artère pulmonaire gauche
donne aussi naissance à
des ramifications suivant la
segmentation pulmonaire du
poumon gauche.
Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 194)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires
Section 3: les gouttières pleuropulmonaires – les vaisseaux
pulmonaires

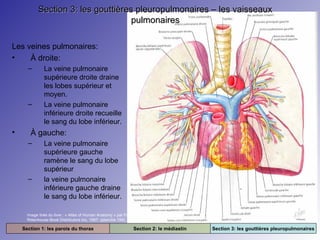

Les veines pulmonaires:
•
À droite:
–

–

•

La veine pulmonaire
supérieure droite draine
les lobes supérieur et
moyen.
La veine pulmonaire
inférieure droite recueille
le sang du lobe inférieur.

À gauche:
–

–

La veine pulmonaire
supérieure gauche
ramène le sang du lobe
supérieur
la veine pulmonaire
inférieure gauche draine
le sang du lobe inférieur.

Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 194)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires
Section 3: les gouttières pleuropulmonaires – les poumons

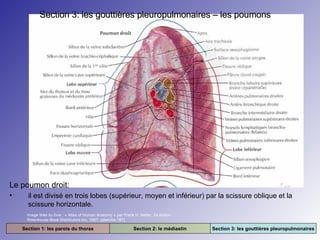

Le poumon droit:
•

il est divisé en trois lobes (supérieur, moyen et inférieur) par la scissure oblique et la
scissure horizontale.
Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 187)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

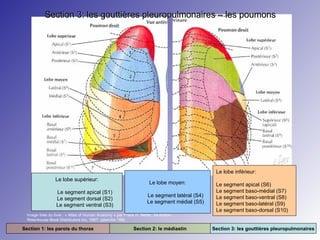

Section 3: les gouttières pleuropulmonaires – les poumons

Le lobe inférieur:
Le lobe supérieur:
Le segment apical (S1)
Le segment dorsal (S2)
Le segment ventral (S3)

Le lobe moyen:
Le segment latéral (S4)
Le segment médial (S5)

Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 188)

Section 1: les parois du thorax

Section 2: le médiastin

Le segment apical (S6)
Le segment baso-médial (S7)
Le segment baso-ventral (S8)
Le segment baso-latéral (S9)
Le segment baso-dorsal (S10)
Section 3: les gouttières pleuropulmonaires
Section 3: les gouttières pleuropulmonaires – les poumons

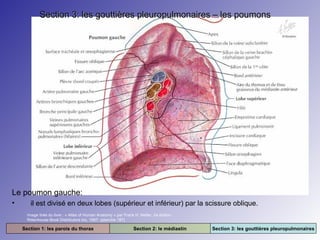

Le poumon gauche:
•

il est divisé en deux lobes (supérieur et inférieur) par la scissure oblique.
Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 187)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

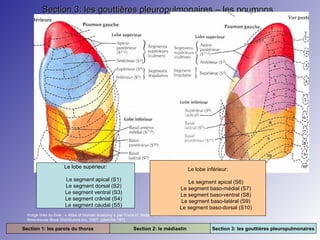

Section 3: les gouttières pleuropulmonaires – les poumons

Le lobe supérieur:

Le lobe inférieur:

Le segment apical (S1)
Le segment dorsal (S2)
Le segment ventral (S3)
Le segment crânial (S4)
Le segment caudal (S5)

Le segment apical (S6)
Le segment baso-médial (S7)
Le segment baso-ventral (S8)
Le segment baso-latéral (S9)
Le segment baso-dorsal (S10)

Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition.
Rittenhouse Book Distributors Inc. 1997. (planche 187)

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

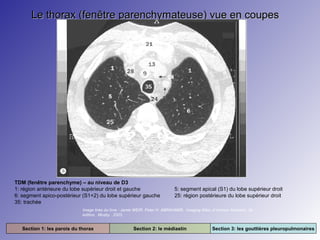

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D3
1: région antérieure du lobe supérieur droit et gauche
6: segment apico-postérieur (S1+2) du lobe supérieur gauche
35: trachée

5: segment apical (S1) du lobe supérieur droit
25: région postérieure du lobe supérieur droit

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuropulmonaires

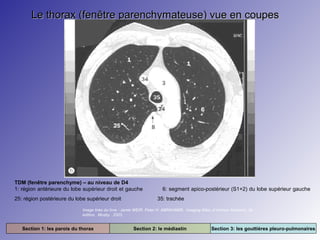

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D4
1: région antérieure du lobe supérieur droit et gauche
25: région postérieure du lobe supérieur droit

6: segment apico-postérieur (S1+2) du lobe supérieur gauche
35: trachée

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires
Le thorax (fenêtre parenchymateuse) vue en coupes

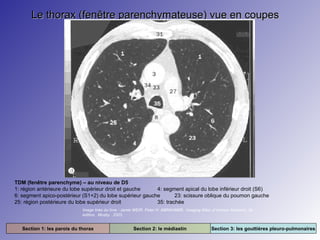

TDM (fenêtre parenchyme) – au niveau de D5
1: région antérieure du lobe supérieur droit et gauche
4: segment apical du lobe inférieur droit (S6)
6: segment apico-postérieur (S1+2) du lobe supérieur gauche
23: scissure oblique du poumon gauche
25: région postérieure du lobe supérieur droit
35: trachée
Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires

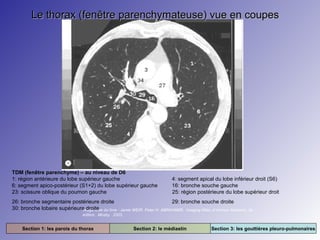

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D6
1: région antérieure du lobe supérieur gauche
6: segment apico-postérieur (S1+2) du lobe supérieur gauche
23: scissure oblique du poumon gauche

4: segment apical du lobe inférieur droit (S6)
16: bronche souche gauche
25: région postérieure du lobe supérieur droit

26: bronche segmentaire postérieure droite
29: bronche souche droite
30: bronche lobaire supérieure droite du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
Image tirée
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires
Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D7
4: segment apical du lobe inférieur droit (S6)
11: scissure horizontale
18: bronche lobaire supérieure gauche

10: bronche intermédiaire
16: bronche souche gauche
23: scissure oblique du poumon droit

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires

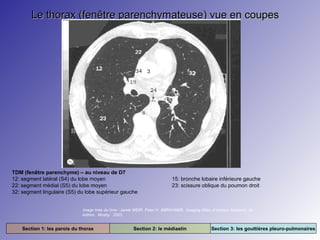

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D7
12: segment latéral (S4) du lobe moyen
22: segment médial (S5) du lobe moyen
32: segment lingulaire (S5) du lobe supérieur gauche

15: bronche lobaire inférieure gauche
23: scissure oblique du poumon droit

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires

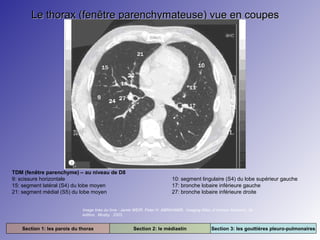

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D8
9: scissure horizontale
15: segment latéral (S4) du lobe moyen
21: segment médial (S5) du lobe moyen

10: segment lingulaire (S4) du lobe supérieur gauche
17: bronche lobaire inférieure gauche
27: bronche lobaire inférieure droite

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires

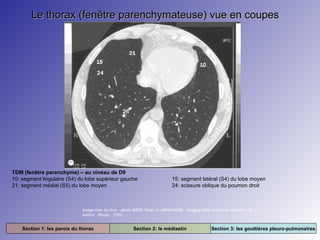

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D9
10: segment lingulaire (S4) du lobe supérieur gauche
21: segment médial (S5) du lobe moyen

15: segment latéral (S4) du lobe moyen
24: scissure oblique du poumon droit

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires

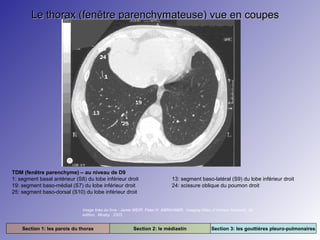

Le thorax (fenêtre parenchymateuse) vue en coupes

TDM (fenêtre parenchyme) – au niveau de D9
1: segment basal antérieur (S8) du lobe inférieur droit
19: segment baso-médial (S7) du lobe inférieur droit
25: segment baso-dorsal (S10) du lobe inférieur droit

13: segment baso-latéral (S9) du lobe inférieur droit
24: scissure oblique du poumon droit

Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.

Section 1: les parois du thorax

Section 2: le médiastin

Section 3: les gouttières pleuro-pulmonaires
Références:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Edith J. APPLEGATE. The Sectional Anatomy Learning System 2e édition. Saunders. 2002.
Ronald L. EISENBERG. Comprehensive Radiographic Pathology. 4e édition. Mosby. 2007.
Jacques FRIJA. Thorax. 2e édition. Masson. 2001.
Paul GERHARDT. Walter FROMMHOLD. Atlas de corrélations anatomiques en TDM et IRM.
Médecine-Sciences Flammarion. 1988.
Jud W. GURNEY. Helen T. WINER-MURAM. Thorax. Les 100 principaux diagnostics. Maloine.
2004.
Elaine MARIEB. Anatomie et physiologie humaine. 2e édition. ERPI. 1993.
Torsten B. MÖLLER. Emil REIF. Atlas de poche d'anatomie en coupes sériées (TDM-IRM). 3e
édition. Médecine-Sciences Flammarion. 2007.
Frank N. NETTER. Atlas d'anatomie humaine. 2e édition. Rittenhouse Book Distributors Inc.
1997.
Stephanie RYAN. Michelle MCNICHOLAS et Stephen EUSTACE. Anatomy for Diagnostic
Imaging. 2e édition. Saunders. 2004.
Elizabeth VITTE. Jean-Marc CHEVALIER. Nouvelle anatomie humaine. Atlas médical pratique.
Vuibert. 2006.
Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby.
2003.
http://www.e-anatomy.org/
http://emedicine.medscape.com/article/354931-imaging
http://emedicine.medscape.com/article/355524-imaging
http://radiology.rsna.org/content/241/2/501.full
http://radiology.rsna.org/content/239/2/322.full

Contenu connexe

Tendances

Diagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinauxDiagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinaux
Dr. Kerfah Soumia

Anatomie du thorax power point
Anatomie du thorax power pointAnatomie du thorax power point
Anatomie du thorax power point
Rachid Marouf

Syndromes mediastinaux
Syndromes mediastinauxSyndromes mediastinaux
Syndromes mediastinaux
hind henzazi

Anatomie mediastin-2012
Anatomie mediastin-2012Anatomie mediastin-2012
Anatomie mediastin-2012
drmouheb

Syndrome médiastinal
Syndrome médiastinalSyndrome médiastinal
Syndrome médiastinal
imma-dr

Drainage pleural en traumatologie quoi, quand, comment -
Drainage pleural en traumatologie   quoi, quand, comment -Drainage pleural en traumatologie   quoi, quand, comment -
Drainage pleural en traumatologie quoi, quand, comment -
amis-med

Diagnostic des tumeurs médiastinales
Diagnostic des  tumeurs  médiastinalesDiagnostic des  tumeurs  médiastinales
Diagnostic des tumeurs médiastinales
hind henzazi

radiology anatomy of chest.ppt
radiology anatomy of chest.pptradiology anatomy of chest.ppt
radiology anatomy of chest.ppt
ranjitharadhakrishna3

Anatomie 09
Anatomie 09Anatomie 09
Anatomie du coeur humain et du pericarde
Anatomie du coeur humain et du pericarde Anatomie du coeur humain et du pericarde
Anatomie du coeur humain et du pericarde
Adham A. Ibrahim

Polycopie snc tome i
Polycopie snc tome iPolycopie snc tome i
Polycopie snc tome i
Elsa von Licy

06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt
cheikfall23

Pyetje Nga Kombliku
Pyetje Nga KomblikuPyetje Nga Kombliku
Pyetje Nga Kombliku
University of Prishtina

1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)
Med Achraf Hadj Ali

Diagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinalesDiagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinales
hind henzazi

Risques au bloc opératoire
Risques au bloc opératoireRisques au bloc opératoire
Risques au bloc opératoire
Nassim Amine


Tendances (20)

Diagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinauxDiagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinaux

Polycopie sn tome i
Polycopie sn tome iPolycopie sn tome i
Polycopie sn tome i

Anatomie du thorax power point
Anatomie du thorax power pointAnatomie du thorax power point
Anatomie du thorax power point

Syndromes mediastinaux
Syndromes mediastinauxSyndromes mediastinaux
Syndromes mediastinaux

Anatomie des poumons
Anatomie des poumonsAnatomie des poumons
Anatomie des poumons

Anatomie mediastin-2012
Anatomie mediastin-2012Anatomie mediastin-2012
Anatomie mediastin-2012

Syndrome médiastinal
Syndrome médiastinalSyndrome médiastinal
Syndrome médiastinal

Drainage pleural en traumatologie quoi, quand, comment -
Drainage pleural en traumatologie   quoi, quand, comment -Drainage pleural en traumatologie   quoi, quand, comment -
Drainage pleural en traumatologie quoi, quand, comment -

Diagnostic des tumeurs médiastinales
Diagnostic des  tumeurs  médiastinalesDiagnostic des  tumeurs  médiastinales
Diagnostic des tumeurs médiastinales

radiology anatomy of chest.ppt
radiology anatomy of chest.pptradiology anatomy of chest.ppt
radiology anatomy of chest.ppt

Anatomie 09
Anatomie 09Anatomie 09
Anatomie 09

Le kyste hydatique du poumon
Le kyste hydatique du poumonLe kyste hydatique du poumon
Le kyste hydatique du poumon

Anatomie du coeur humain et du pericarde
Anatomie du coeur humain et du pericarde Anatomie du coeur humain et du pericarde
Anatomie du coeur humain et du pericarde

Polycopie snc tome i
Polycopie snc tome iPolycopie snc tome i
Polycopie snc tome i

06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt

Pyetje Nga Kombliku
Pyetje Nga KomblikuPyetje Nga Kombliku
Pyetje Nga Kombliku

1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)

Diagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinalesDiagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinales

Risques au bloc opératoire
Risques au bloc opératoireRisques au bloc opératoire
Risques au bloc opératoire

diagnostic de l'embolie pulmonaire
diagnostic de l'embolie pulmonairediagnostic de l'embolie pulmonaire
diagnostic de l'embolie pulmonaire


En vedette

Semio radio thorax
Semio radio thoraxSemio radio thorax
Semio radio thorax
Marius-Sorin Ciontea

cliché thoracique avec interpretation
cliché thoracique avec interpretationcliché thoracique avec interpretation
cliché thoracique avec interpretation
Moon Dz

Thoraxcoeur
ThoraxcoeurThoraxcoeur
Thoraxcoeur
ericlach

The story of my life CHAPTER-18
The story of my life CHAPTER-18The story of my life CHAPTER-18
The story of my life CHAPTER-18
durgashree

Fisio respiratotia
Fisio respiratotiaFisio respiratotia
Fisio respiratotia
Rogelio Flores Valencia

Anatomy of tracheobronchial tree
Anatomy of tracheobronchial treeAnatomy of tracheobronchial tree
Anatomy of tracheobronchial tree
Dhritiman Chakrabarti

maniobras del drenaje postural
maniobras del drenaje posturalmaniobras del drenaje postural
maniobras del drenaje postural
amavasgim

Posiciones Terapeuticas
Posiciones TerapeuticasPosiciones Terapeuticas
Posiciones Terapeuticas
sonnegod

Fisioterapia respiratoria
Fisioterapia respiratoriaFisioterapia respiratoria
Fisioterapia respiratoria
Osvaldo Toscano ILTEC

Drenaje postural y aspiracion por circuito cerrado
Drenaje postural y aspiracion por circuito cerradoDrenaje postural y aspiracion por circuito cerrado
Drenaje postural y aspiracion por circuito cerrado
Noemi Arizbeth

Drenaje postural
Drenaje posturalDrenaje postural
Drenaje postural
Claudia Nicole

Les sites d'études du paludisme: intérêts et inconvénients
Les sites d'études du paludisme: intérêts et inconvénientsLes sites d'études du paludisme: intérêts et inconvénients
Les sites d'études du paludisme: intérêts et inconvénients
Institut Pasteur de Madagascar

Prix d’un programme de lutte efficace et financements internationaux
Prix d’un programme de lutte efficace et financements internationauxPrix d’un programme de lutte efficace et financements internationaux
Prix d’un programme de lutte efficace et financements internationaux
Institut Pasteur de Madagascar

Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...
Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...
Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...
Institut Pasteur de Madagascar

Les financements pour le mouvement "Roll Back Malaria"
Les financements pour le mouvement "Roll Back Malaria"Les financements pour le mouvement "Roll Back Malaria"
Les financements pour le mouvement "Roll Back Malaria"
Institut Pasteur de Madagascar

Questionnaire Results
Questionnaire ResultsQuestionnaire Results
Questionnaire Results
ahashf

E bulletin (vol1 - no. 19)
E bulletin (vol1 - no. 19)E bulletin (vol1 - no. 19)
E bulletin (vol1 - no. 19)
Communication_HT

Génétique humaine et susceptibilité au paludisme
Génétique humaine et susceptibilité au paludismeGénétique humaine et susceptibilité au paludisme
Génétique humaine et susceptibilité au paludisme
Institut Pasteur de Madagascar


En vedette (20)

Semio radio thorax
Semio radio thoraxSemio radio thorax
Semio radio thorax

cliché thoracique avec interpretation
cliché thoracique avec interpretationcliché thoracique avec interpretation
cliché thoracique avec interpretation

Thoraxcoeur
ThoraxcoeurThoraxcoeur
Thoraxcoeur

The story of my life CHAPTER-18
The story of my life CHAPTER-18The story of my life CHAPTER-18
The story of my life CHAPTER-18

Fisio respiratotia
Fisio respiratotiaFisio respiratotia
Fisio respiratotia

Anatomy of tracheobronchial tree
Anatomy of tracheobronchial treeAnatomy of tracheobronchial tree
Anatomy of tracheobronchial tree

maniobras del drenaje postural
maniobras del drenaje posturalmaniobras del drenaje postural
maniobras del drenaje postural

Posiciones Terapeuticas
Posiciones TerapeuticasPosiciones Terapeuticas
Posiciones Terapeuticas

Fisioterapia respiratoria
Fisioterapia respiratoriaFisioterapia respiratoria
Fisioterapia respiratoria

Drenaje postural y aspiracion por circuito cerrado
Drenaje postural y aspiracion por circuito cerradoDrenaje postural y aspiracion por circuito cerrado
Drenaje postural y aspiracion por circuito cerrado

Drenaje postural
Drenaje posturalDrenaje postural
Drenaje postural

Drenaje postural
Drenaje posturalDrenaje postural
Drenaje postural

Premiers pas
Premiers pasPremiers pas
Premiers pas

Les sites d'études du paludisme: intérêts et inconvénients
Les sites d'études du paludisme: intérêts et inconvénientsLes sites d'études du paludisme: intérêts et inconvénients
Les sites d'études du paludisme: intérêts et inconvénients

Prix d’un programme de lutte efficace et financements internationaux
Prix d’un programme de lutte efficace et financements internationauxPrix d’un programme de lutte efficace et financements internationaux
Prix d’un programme de lutte efficace et financements internationaux

Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...
Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...
Peut-on améliorer la lutte antipaludique basée sur l'utilisation des médicame...

Les financements pour le mouvement "Roll Back Malaria"
Les financements pour le mouvement "Roll Back Malaria"Les financements pour le mouvement "Roll Back Malaria"
Les financements pour le mouvement "Roll Back Malaria"

Questionnaire Results
Questionnaire ResultsQuestionnaire Results
Questionnaire Results

E bulletin (vol1 - no. 19)
E bulletin (vol1 - no. 19)E bulletin (vol1 - no. 19)
E bulletin (vol1 - no. 19)

Génétique humaine et susceptibilité au paludisme
Génétique humaine et susceptibilité au paludismeGénétique humaine et susceptibilité au paludisme
Génétique humaine et susceptibilité au paludisme


Similaire à Thorax3

le_mediastin de la loi informatique et libertés du mal à la maison
le_mediastin de la loi informatique et libertés du mal à la maisonle_mediastin de la loi informatique et libertés du mal à la maison
le_mediastin de la loi informatique et libertés du mal à la maison
ClmentPALOU

Poly pcem1-la respiration 2016
Poly   pcem1-la respiration 2016Poly   pcem1-la respiration 2016
Poly pcem1-la respiration 2016
hajoura1971

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires
imma-dr

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires
imma-dr

L’appareil respiratoire ah
L’appareil respiratoire ahL’appareil respiratoire ah
L’appareil respiratoire ah
Eya Nasraoui

Rappel anatomo phisiologique de l'app resp
Rappel anatomo phisiologique de l'app respRappel anatomo phisiologique de l'app resp
Rappel anatomo phisiologique de l'app resp
mokhtarahmedameur1

Bases de cardiologie
Bases de cardiologieBases de cardiologie
Bases de cardiologie
drmouheb

Le système circulatoire ah
Le système circulatoire ahLe système circulatoire ah
Le système circulatoire ah
Eya Nasraoui

LINNERVATION-DU-MEMBRE-SUPERIEUR.pdf
LINNERVATION-DU-MEMBRE-SUPERIEUR.pdfLINNERVATION-DU-MEMBRE-SUPERIEUR.pdf
LINNERVATION-DU-MEMBRE-SUPERIEUR.pdf
MadiorDiouf4

Vascularisation et innervation de le thyroïde
Vascularisation et innervation de le thyroïdeVascularisation et innervation de le thyroïde
Vascularisation et innervation de le thyroïde
Abdelhak Messalti

Artériographie du membre supérieur
Artériographie du membre supérieurArtériographie du membre supérieur
Artériographie du membre supérieur
imma-dr

fichier_produit_2111.pdf
fichier_produit_2111.pdffichier_produit_2111.pdf
fichier_produit_2111.pdf
FedjyJoseph

Myo ms 2013 fin
Myo ms 2013 finMyo ms 2013 fin
Myo ms 2013 fin
Toubib Sez

1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)
Med Achraf Hadj Ali

Poly pcem1-la circulation
Poly   pcem1-la circulationPoly   pcem1-la circulation
Poly pcem1-la circulation
hajoura1971

Anatomie radiologique de l’aorte abdominale
Anatomie radiologique de l’aorte abdominaleAnatomie radiologique de l’aorte abdominale
Anatomie radiologique de l’aorte abdominale
imma-dr

Syseme carotidien
Syseme carotidienSyseme carotidien
Syseme carotidien
SHERRY MIYANO

Topographie musculaire de la paroi abdominale
Topographie musculaire de la paroi abdominaleTopographie musculaire de la paroi abdominale
Topographie musculaire de la paroi abdominale
Isomorphisme

L’appareil respiratoire ADA INFSP.pdf
L’appareil respiratoire   ADA  INFSP.pdfL’appareil respiratoire   ADA  INFSP.pdf
L’appareil respiratoire ADA INFSP.pdf
Mounir Boulefa


Similaire à Thorax3 (20)

Thorax1
Thorax1Thorax1
Thorax1

le_mediastin de la loi informatique et libertés du mal à la maison
le_mediastin de la loi informatique et libertés du mal à la maisonle_mediastin de la loi informatique et libertés du mal à la maison
le_mediastin de la loi informatique et libertés du mal à la maison

Poly pcem1-la respiration 2016
Poly   pcem1-la respiration 2016Poly   pcem1-la respiration 2016
Poly pcem1-la respiration 2016

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires

L’appareil respiratoire ah
L’appareil respiratoire ahL’appareil respiratoire ah
L’appareil respiratoire ah

Rappel anatomo phisiologique de l'app resp
Rappel anatomo phisiologique de l'app respRappel anatomo phisiologique de l'app resp
Rappel anatomo phisiologique de l'app resp

Bases de cardiologie
Bases de cardiologieBases de cardiologie
Bases de cardiologie

Le système circulatoire ah
Le système circulatoire ahLe système circulatoire ah
Le système circulatoire ah

LINNERVATION-DU-MEMBRE-SUPERIEUR.pdf
LINNERVATION-DU-MEMBRE-SUPERIEUR.pdfLINNERVATION-DU-MEMBRE-SUPERIEUR.pdf
LINNERVATION-DU-MEMBRE-SUPERIEUR.pdf

Vascularisation et innervation de le thyroïde
Vascularisation et innervation de le thyroïdeVascularisation et innervation de le thyroïde
Vascularisation et innervation de le thyroïde

Artériographie du membre supérieur
Artériographie du membre supérieurArtériographie du membre supérieur
Artériographie du membre supérieur

fichier_produit_2111.pdf
fichier_produit_2111.pdffichier_produit_2111.pdf
fichier_produit_2111.pdf

Myo ms 2013 fin
Myo ms 2013 finMyo ms 2013 fin
Myo ms 2013 fin

1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)

Poly pcem1-la circulation
Poly   pcem1-la circulationPoly   pcem1-la circulation
Poly pcem1-la circulation

Anatomie radiologique de l’aorte abdominale
Anatomie radiologique de l’aorte abdominaleAnatomie radiologique de l’aorte abdominale
Anatomie radiologique de l’aorte abdominale

Syseme carotidien
Syseme carotidienSyseme carotidien
Syseme carotidien

Topographie musculaire de la paroi abdominale
Topographie musculaire de la paroi abdominaleTopographie musculaire de la paroi abdominale
Topographie musculaire de la paroi abdominale

L’appareil respiratoire ADA INFSP.pdf
L’appareil respiratoire   ADA  INFSP.pdfL’appareil respiratoire   ADA  INFSP.pdf
L’appareil respiratoire ADA INFSP.pdf


Plus de ericlach

Cours 5 auto apprentissage lymphatique & vasculaire
Cours 5 auto apprentissage lymphatique & vasculaireCours 5 auto apprentissage lymphatique & vasculaire
Cours 5 auto apprentissage lymphatique & vasculaire
ericlach

Cours 4 auto apprentissage rate reins surrénales
Cours 4 auto apprentissage rate reins surrénalesCours 4 auto apprentissage rate reins surrénales
Cours 4 auto apprentissage rate reins surrénales
ericlach

Cours 3 pensée réflexive tube digestif
Cours 3 pensée réflexive tube digestifCours 3 pensée réflexive tube digestif
Cours 3 pensée réflexive tube digestif
ericlach

Cours 3 auto apprentissage tube digestif
Cours 3 auto apprentissage tube digestifCours 3 auto apprentissage tube digestif
Cours 3 auto apprentissage tube digestif
ericlach

Cours 2 pensée réflexive foie vésicule biliaire et pancréas
Cours 2 pensée réflexive foie vésicule biliaire et pancréasCours 2 pensée réflexive foie vésicule biliaire et pancréas
Cours 2 pensée réflexive foie vésicule biliaire et pancréas
ericlach

Cours 2 auto apprentissage foie vésicule biliaire et pancréas
Cours 2 auto apprentissage foie vésicule biliaire et pancréasCours 2 auto apprentissage foie vésicule biliaire et pancréas
Cours 2 auto apprentissage foie vésicule biliaire et pancréas
ericlach

Cours 1 pensée réflexive muscles et péritoine
Cours 1 pensée réflexive muscles et péritoineCours 1 pensée réflexive muscles et péritoine
Cours 1 pensée réflexive muscles et péritoine
ericlach

Cours 1 auto apprentissage muscles et péritoine
Cours 1 auto apprentissage muscles et péritoineCours 1 auto apprentissage muscles et péritoine
Cours 1 auto apprentissage muscles et péritoine
ericlach

Cours 5 pensée réflexive lymphatique & vasculaire
Cours 5 pensée réflexive lymphatique & vasculaireCours 5 pensée réflexive lymphatique & vasculaire
Cours 5 pensée réflexive lymphatique & vasculaire
ericlach

Cours 4 pensée réflexive rate reins surrénales
Cours 4 pensée réflexive rate reins surrénalesCours 4 pensée réflexive rate reins surrénales
Cours 4 pensée réflexive rate reins surrénales
ericlach

Thoraxpathos
ThoraxpathosThoraxpathos
Thoraxpathos
ericlach

Introimageriecoupe
IntroimageriecoupeIntroimageriecoupe
Introimageriecoupe
ericlach


Plus de ericlach (12)

Cours 5 auto apprentissage lymphatique & vasculaire
Cours 5 auto apprentissage lymphatique & vasculaireCours 5 auto apprentissage lymphatique & vasculaire
Cours 5 auto apprentissage lymphatique & vasculaire

Cours 4 auto apprentissage rate reins surrénales
Cours 4 auto apprentissage rate reins surrénalesCours 4 auto apprentissage rate reins surrénales
Cours 4 auto apprentissage rate reins surrénales

Cours 3 pensée réflexive tube digestif
Cours 3 pensée réflexive tube digestifCours 3 pensée réflexive tube digestif
Cours 3 pensée réflexive tube digestif

Cours 3 auto apprentissage tube digestif
Cours 3 auto apprentissage tube digestifCours 3 auto apprentissage tube digestif
Cours 3 auto apprentissage tube digestif

Cours 2 pensée réflexive foie vésicule biliaire et pancréas
Cours 2 pensée réflexive foie vésicule biliaire et pancréasCours 2 pensée réflexive foie vésicule biliaire et pancréas
Cours 2 pensée réflexive foie vésicule biliaire et pancréas

Cours 2 auto apprentissage foie vésicule biliaire et pancréas
Cours 2 auto apprentissage foie vésicule biliaire et pancréasCours 2 auto apprentissage foie vésicule biliaire et pancréas
Cours 2 auto apprentissage foie vésicule biliaire et pancréas

Cours 1 pensée réflexive muscles et péritoine
Cours 1 pensée réflexive muscles et péritoineCours 1 pensée réflexive muscles et péritoine
Cours 1 pensée réflexive muscles et péritoine

Cours 1 auto apprentissage muscles et péritoine
Cours 1 auto apprentissage muscles et péritoineCours 1 auto apprentissage muscles et péritoine
Cours 1 auto apprentissage muscles et péritoine

Cours 5 pensée réflexive lymphatique & vasculaire
Cours 5 pensée réflexive lymphatique & vasculaireCours 5 pensée réflexive lymphatique & vasculaire
Cours 5 pensée réflexive lymphatique & vasculaire

Cours 4 pensée réflexive rate reins surrénales
Cours 4 pensée réflexive rate reins surrénalesCours 4 pensée réflexive rate reins surrénales
Cours 4 pensée réflexive rate reins surrénales

Thoraxpathos
ThoraxpathosThoraxpathos
Thoraxpathos

Introimageriecoupe
IntroimageriecoupeIntroimageriecoupe
Introimageriecoupe


Thorax3

  • 1. Anatomie descriptive et topographique de la région du thorax et du cœur. Document destiné aux technologues en radiologie et produit dans le cadre du cours 142-107-AH (A-2013). par Eric Lachance t.i.m. (Enseignant en technologie de radiodiagnostic au Collège Ahuntsic). Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 2. Section 3: les gouttières pleuropulmonaires – la trachée La trachée • Elle débute au niveau de la sixième vertèbre cervicale et se termine juste après le site de l’éperon trachéal (ou carène) en se divisant en bronches souches. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 190) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 3. Section 3: les gouttières pleuropulmonaires – l’arbre bronchique L’arbre bronchique • • Les bronches principales droite et gauche apparaissent à la division de la trachée. La bronche souche droite est plus large, plus courte et plus verticale que la bronche souche gauche. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 190) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 4. Section 3: les gouttières pleuropulmonaires – la bronche souche droite Elle donne naissance: – à la bronche lobaire supérieure: • qui donne naissance à trois bronches segmentaires (apicale (B1), dorsale (B2) et ventrale (B3)) – à un tronc intermédiaire d'où émergent • la bronche lobaire moyenne: – qui se divise en deux bronches segmentaires (latérale (B4) et médiale (B5)) • une bronche lobaire inférieure – qui se divise en cinq bronches segmentaires: apicale (B6) et basale qui donne quatre rameaux: baso-médiale (B7), baso-ventrale (B8), baso-latérale (B9) et baso-dorsale (B10) . Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 191) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 5. Section 3: les gouttières pleuropulmonaires – la bronche souche gauche Elle donne naissance: – une bronche lobaire supérieure: • qui se divise en deux bronches segmentaires (crâniale et caudale). – La branche crâniale se divise en deux ramifications c'est-à-dire un tronc apico-dorsal (B1+2) et une bronche ventrale (B3). - La bronche caudale se divise en deux: une bronche crâniale (B4) et une bronche caudale (B5). – une bronche lobaire inférieure: • qui se divise en cinq bronches segmentaires: apicale (B6), basoventro-médiale (B7+8), baso-latérale (B9) et baso-dorsale (B10). Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 191) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 6. Section 3: les gouttières pleuropulmonaires – les vaisseaux pulmonaires Les artères pulmonaires: • Le tronc pulmonaire se divise au niveau de D6. • L'artère pulmonaire droite se divise: – – – • en trois branches au lobe supérieur du poumon droit. en deux branches pour le lobe moyen. et irrigue aussi chacun des cinq segments du lobe inférieur. L'artère pulmonaire gauche donne aussi naissance à des ramifications suivant la segmentation pulmonaire du poumon gauche. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 194) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 7. Section 3: les gouttières pleuropulmonaires – les vaisseaux pulmonaires Les veines pulmonaires: • À droite: – – • La veine pulmonaire supérieure droite draine les lobes supérieur et moyen. La veine pulmonaire inférieure droite recueille le sang du lobe inférieur. À gauche: – – La veine pulmonaire supérieure gauche ramène le sang du lobe supérieur la veine pulmonaire inférieure gauche draine le sang du lobe inférieur. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 194) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 8. Section 3: les gouttières pleuropulmonaires – les poumons Le poumon droit: • il est divisé en trois lobes (supérieur, moyen et inférieur) par la scissure oblique et la scissure horizontale. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 187) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 9. Section 3: les gouttières pleuropulmonaires – les poumons Le lobe inférieur: Le lobe supérieur: Le segment apical (S1) Le segment dorsal (S2) Le segment ventral (S3) Le lobe moyen: Le segment latéral (S4) Le segment médial (S5) Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 188) Section 1: les parois du thorax Section 2: le médiastin Le segment apical (S6) Le segment baso-médial (S7) Le segment baso-ventral (S8) Le segment baso-latéral (S9) Le segment baso-dorsal (S10) Section 3: les gouttières pleuropulmonaires
  • 10. Section 3: les gouttières pleuropulmonaires – les poumons Le poumon gauche: • il est divisé en deux lobes (supérieur et inférieur) par la scissure oblique. Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 187) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 11. Section 3: les gouttières pleuropulmonaires – les poumons Le lobe supérieur: Le lobe inférieur: Le segment apical (S1) Le segment dorsal (S2) Le segment ventral (S3) Le segment crânial (S4) Le segment caudal (S5) Le segment apical (S6) Le segment baso-médial (S7) Le segment baso-ventral (S8) Le segment baso-latéral (S9) Le segment baso-dorsal (S10) Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse Book Distributors Inc. 1997. (planche 187) Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 12. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D3 1: région antérieure du lobe supérieur droit et gauche 6: segment apico-postérieur (S1+2) du lobe supérieur gauche 35: trachée 5: segment apical (S1) du lobe supérieur droit 25: région postérieure du lobe supérieur droit Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuropulmonaires
  • 13. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D4 1: région antérieure du lobe supérieur droit et gauche 25: région postérieure du lobe supérieur droit 6: segment apico-postérieur (S1+2) du lobe supérieur gauche 35: trachée Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 14. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D5 1: région antérieure du lobe supérieur droit et gauche 4: segment apical du lobe inférieur droit (S6) 6: segment apico-postérieur (S1+2) du lobe supérieur gauche 23: scissure oblique du poumon gauche 25: région postérieure du lobe supérieur droit 35: trachée Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 15. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D6 1: région antérieure du lobe supérieur gauche 6: segment apico-postérieur (S1+2) du lobe supérieur gauche 23: scissure oblique du poumon gauche 4: segment apical du lobe inférieur droit (S6) 16: bronche souche gauche 25: région postérieure du lobe supérieur droit 26: bronche segmentaire postérieure droite 29: bronche souche droite 30: bronche lobaire supérieure droite du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e Image tirée édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 16. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D7 4: segment apical du lobe inférieur droit (S6) 11: scissure horizontale 18: bronche lobaire supérieure gauche 10: bronche intermédiaire 16: bronche souche gauche 23: scissure oblique du poumon droit Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 17. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D7 12: segment latéral (S4) du lobe moyen 22: segment médial (S5) du lobe moyen 32: segment lingulaire (S5) du lobe supérieur gauche 15: bronche lobaire inférieure gauche 23: scissure oblique du poumon droit Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 18. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D8 9: scissure horizontale 15: segment latéral (S4) du lobe moyen 21: segment médial (S5) du lobe moyen 10: segment lingulaire (S4) du lobe supérieur gauche 17: bronche lobaire inférieure gauche 27: bronche lobaire inférieure droite Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 19. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D9 10: segment lingulaire (S4) du lobe supérieur gauche 21: segment médial (S5) du lobe moyen 15: segment latéral (S4) du lobe moyen 24: scissure oblique du poumon droit Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires
  • 20. Le thorax (fenêtre parenchymateuse) vue en coupes TDM (fenêtre parenchyme) – au niveau de D9 1: segment basal antérieur (S8) du lobe inférieur droit 19: segment baso-médial (S7) du lobe inférieur droit 25: segment baso-dorsal (S10) du lobe inférieur droit 13: segment baso-latéral (S9) du lobe inférieur droit 24: scissure oblique du poumon droit Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. Section 1: les parois du thorax Section 2: le médiastin Section 3: les gouttières pleuro-pulmonaires

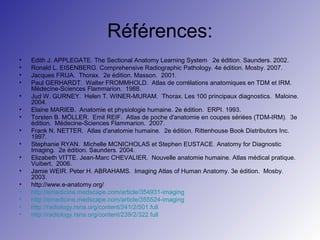

  • 21. Références: • • • • • • • • • • • • • • • • Edith J. APPLEGATE. The Sectional Anatomy Learning System 2e édition. Saunders. 2002. Ronald L. EISENBERG. Comprehensive Radiographic Pathology. 4e édition. Mosby. 2007. Jacques FRIJA. Thorax. 2e édition. Masson. 2001. Paul GERHARDT. Walter FROMMHOLD. Atlas de corrélations anatomiques en TDM et IRM. Médecine-Sciences Flammarion. 1988. Jud W. GURNEY. Helen T. WINER-MURAM. Thorax. Les 100 principaux diagnostics. Maloine. 2004. Elaine MARIEB. Anatomie et physiologie humaine. 2e édition. ERPI. 1993. Torsten B. MÖLLER. Emil REIF. Atlas de poche d'anatomie en coupes sériées (TDM-IRM). 3e édition. Médecine-Sciences Flammarion. 2007. Frank N. NETTER. Atlas d'anatomie humaine. 2e édition. Rittenhouse Book Distributors Inc. 1997. Stephanie RYAN. Michelle MCNICHOLAS et Stephen EUSTACE. Anatomy for Diagnostic Imaging. 2e édition. Saunders. 2004. Elizabeth VITTE. Jean-Marc CHEVALIER. Nouvelle anatomie humaine. Atlas médical pratique. Vuibert. 2006. Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby. 2003. http://www.e-anatomy.org/ http://emedicine.medscape.com/article/354931-imaging http://emedicine.medscape.com/article/355524-imaging http://radiology.rsna.org/content/241/2/501.full http://radiology.rsna.org/content/239/2/322.full
