Le document décrit divers syndromes radiologiques observés sur les radiographies thoraciques, tels que les syndromes alvéolaire, interstitiel, nodulaire, bronchique, vasculaire, cavitaire, pleural, médiastinal et pariétal, ainsi que leurs définitions et caractéristiques. Chaque syndrome est lié à des anomalies spécifiques des poumons et des structures thoraciques, avec des exemples d'images radiologiques pour illustrer les signes associés. Il aborde également les calcifications et pathologies pertinentes, comme la sarcoïdose et l'emphysème, en fournissant des détails sur les stades de la maladie.

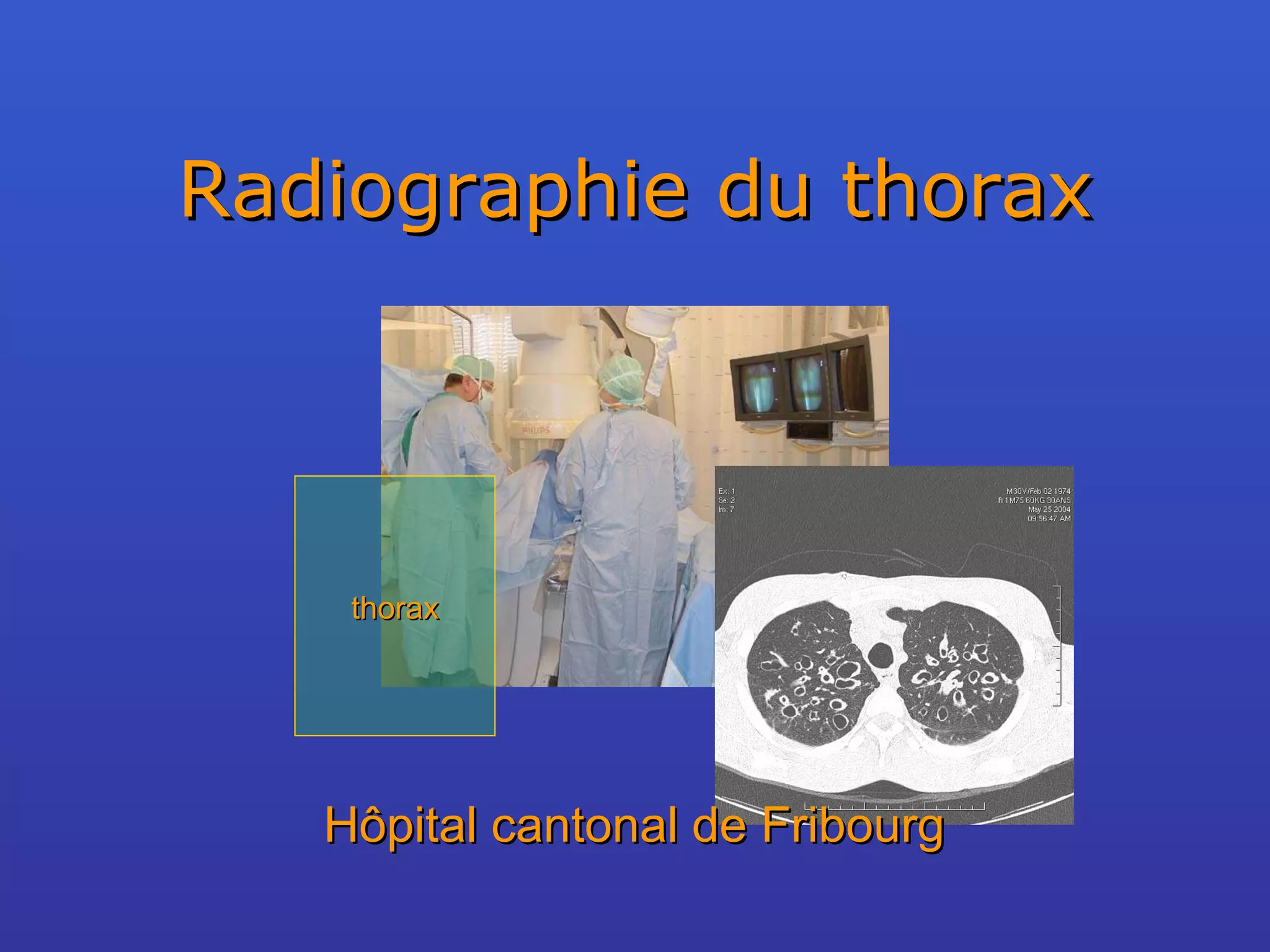

1. Radiographie du thorax thorax Hôpital cantonal de Fribourg

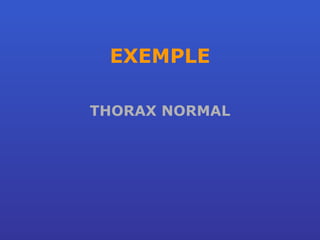

2. EXEMPLE THORAX NORMAL

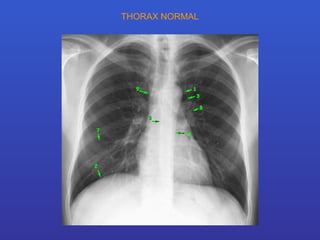

3. THORAX NORMAL

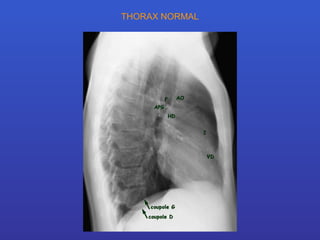

4. THORAX NORMAL

5. THORAX NORMAL

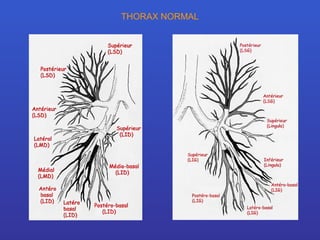

6. THORAX NORMAL

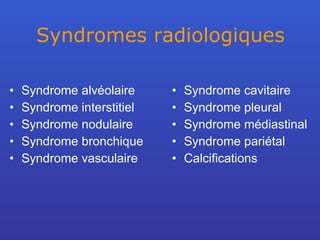

7. Syndromes radiologiques Syndrome alvéolaire Syndrome interstitiel Syndrome nodulaire Syndrome bronchique Syndrome vasculaire Syndrome cavitaire Syndrome pleural Syndrome médiastinal Syndrome pariétal Calcifications

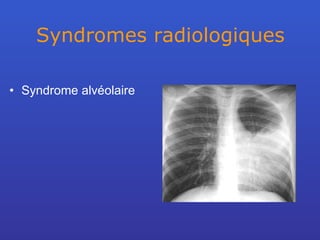

8. Syndromes radiologiques Syndrome alvéolaire

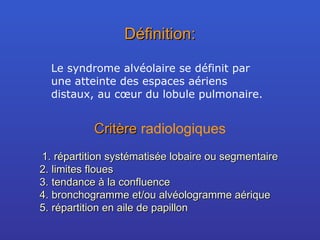

9. Définition: Le syndrome alvéolaire se définit par une atteinte des espaces aériens distaux, au cœur du lobule pulmonaire. Critère radiologiques répartition systématisée lobaire ou segmentaire limites floues tendance à la confluence bronchogramme et/ou alvéologramme aérique répartition en aile de papillon

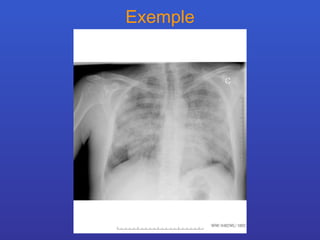

10. Exemple

11. Syndromes radiologiques Syndrome interstitiel

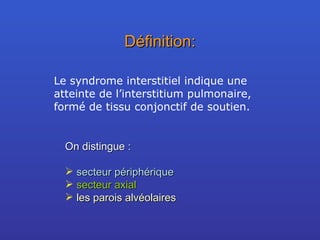

12. Définition: Le syndrome interstitiel indique une atteinte de l’interstitium pulmonaire, formé de tissu conjonctif de soutien. On distingue : secteur périphérique secteur axial les parois alvéolaires

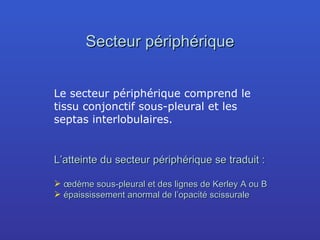

13. Secteur périphérique Le secteur périphérique comprend le tissu conjonctif sous-pleural et les septas interlobulaires. L’atteinte du secteur périphérique se traduit : œdème sous-pleural et des lignes de Kerley A ou B épaississement anormal de l’opacité scissurale

14. Exemple

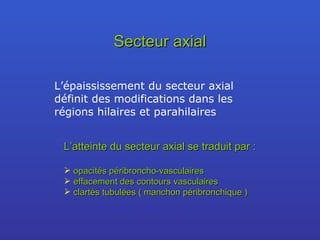

15. Secteur axial L’épaississement du secteur axial définit des modifications dans les régions hilaires et parahilaires L’atteinte du secteur axial se traduit par : opacités péribroncho-vasculaires effacement des contours vasculaires clartés tubulées ( manchon péribronchique )

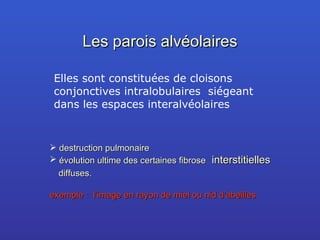

16. Les parois alvéolaires Elles sont constituées de cloisons conjonctives intralobulaires siégeant dans les espaces interalvéolaires destruction pulmonaire évolution ultime des certaines fibrose interstitielles diffuses. exemple : l’image en rayon de miel ou nid d’abeilles

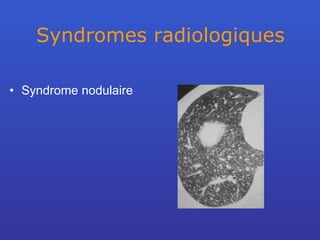

17. Syndromes radiologiques Syndrome nodulaire

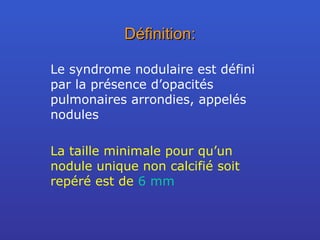

18. Définition: Le syndrome nodulaire est défini par la présence d’opacités pulmonaires arrondies, appelés nodules La taille minimale pour qu’un nodule unique non calcifié soit repéré est de 6 mm

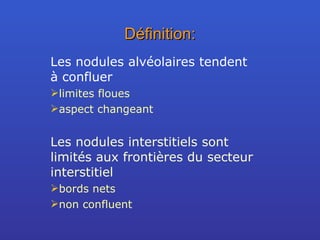

19. Définition: Les nodules alvéolaires tendent à confluer limites floues aspect changeant Les nodules interstitiels sont limités aux frontières du secteur interstitiel bords nets non confluent

20. Définition: On distingue : opacités micronodulaires - nodules ronds de 1 à 3 mm nodules ou opacité arrondie - nodules mesurant jusqu’à 3 cm

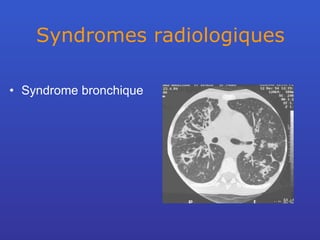

21. Syndromes radiologiques Syndrome bronchique

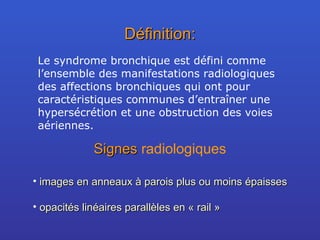

22. Définition: Le syndrome bronchique est défini comme l’ensemble des manifestations radiologiques des affections bronchiques qui ont pour caractéristiques communes d’entraîner une hypersécrétion et une obstruction des voies aériennes. Signes radiologiques images en anneaux à parois plus ou moins épaisses opacités linéaires parallèles en « rail »

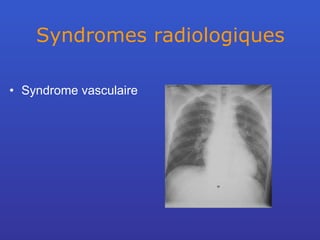

23. Syndromes radiologiques Syndrome vasculaire

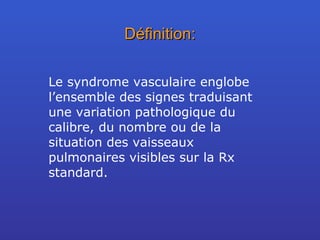

24. Définition: Le syndrome vasculaire englobe l’ensemble des signes traduisant une variation pathologique du calibre, du nombre ou de la situation des vaisseaux pulmonaires visibles sur la Rx standard.

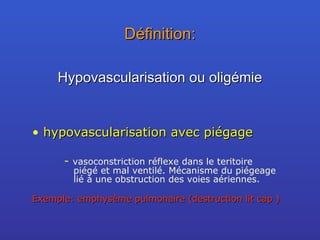

25. Définition: hypovascularisation avec piégage - vasoconstriction réflexe dans le teritoire piégé et mal ventilé. Mécanisme du piégeage lié à une obstruction des voies aériennes. Exemple: emphysème pulmonaire (destruction lit cap ) Hypovascularisation ou oligémie

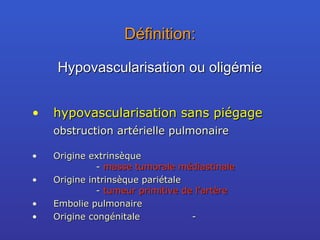

26. Définition: hypovascularisation sans piégage obstruction artérielle pulmonaire Origine extrinsèque - masse tumorale médiastinale Origine intrinsèque pariétale - tumeur primitive de l’artère Embolie pulmonaire Origine congénitale - Hypovascularisation ou oligémie

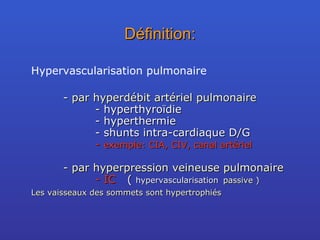

27. Définition: Hypervascularisation pulmonaire - par hyperdébit artériel pulmonaire - hyperthyroïdie - hyperthermie - shunts intra-cardiaque D/G - exemple: CIA, CIV, canal artériel - par hyperpression veineuse pulmonaire - IC ( hypervascularisation passive ) Les vaisseaux des sommets sont hypertrophiés

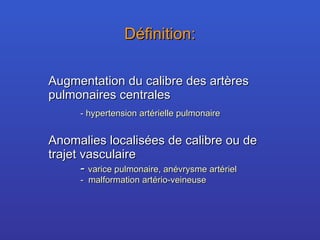

28. Définition: Augmentation du calibre des artères pulmonaires centrales - hypertension artérielle pulmonaire Anomalies localisées de calibre ou de trajet vasculaire - varice pulmonaire, anévrysme artériel - malformation artério-veineuse

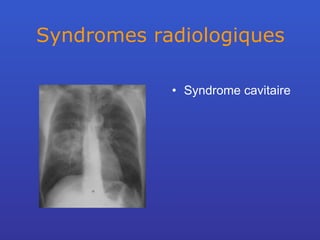

29. Syndromes radiologiques Syndrome cavitaire

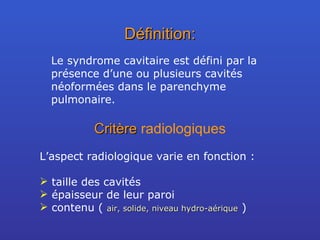

30. Définition: Le syndrome cavitaire est défini par la présence d’une ou plusieurs cavités néoformées dans le parenchyme pulmonaire. Critère radiologiques L’aspect radiologique varie en fonction : taille des cavités épaisseur de leur paroi contenu ( air, solide, niveau hydro-aérique )

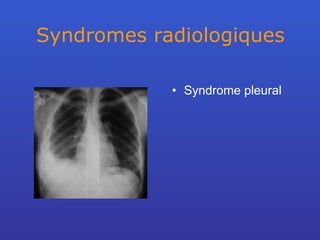

31. Syndromes radiologiques Syndrome pleural

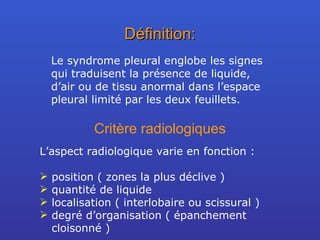

32. Définition: Le syndrome pleural englobe les signes qui traduisent la présence de liquide, d’air ou de tissu anormal dans l’espace pleural limité par les deux feuillets. Critère radiologiques L’aspect radiologique varie en fonction : position ( zones la plus déclive ) quantité de liquide localisation ( interlobaire ou scissural ) degré d’organisation ( épanchement cloisonné )

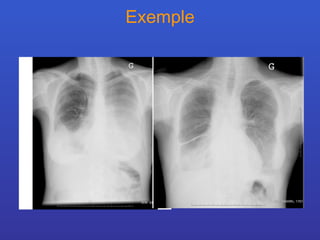

33. Exemple

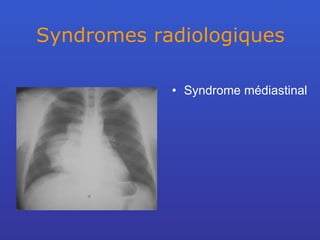

34. Syndromes radiologiques Syndrome médiastinal

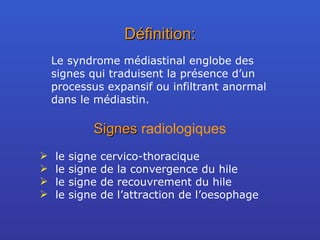

35. Définition: Le syndrome médiastinal englobe des signes qui traduisent la présence d’un processus expansif ou infiltrant anormal dans le médiastin. Signes radiologiques le signe cervico-thoracique le signe de la convergence du hile le signe de recouvrement du hile le signe de l’attraction de l’oesophage

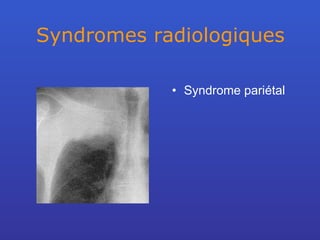

36. Syndromes radiologiques Syndrome pariétal

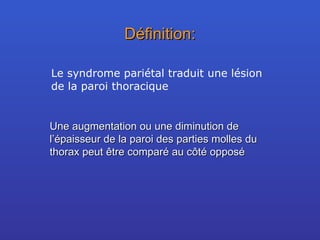

37. Définition: Le syndrome pariétal traduit une lésion de la paroi thoracique Une augmentation ou une diminution de l’épaisseur de la paroi des parties molles du thorax peut être comparé au côté opposé

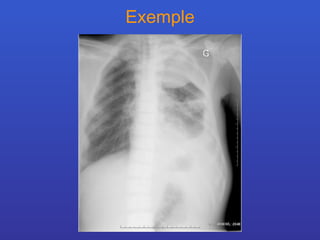

38. Exemple

39. Syndromes radiologiques Calcifications

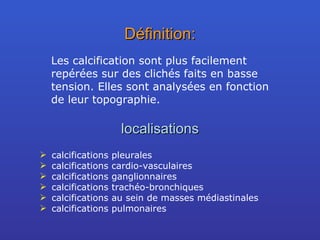

40. Définition: Les calcification sont plus facilement repérées sur des clichés faits en basse tension. Elles sont analysées en fonction de leur topographie. localisations calcifications pleurales calcifications cardio-vasculaires calcifications ganglionnaires calcifications trachéo-bronchiques calcifications au sein de masses médiastinales calcifications pulmonaires

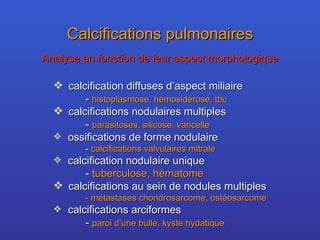

41. Calcifications pulmonaires Analyse en fonction de leur aspect morphologique calcification diffuses d’aspect miliaire - histoplasmose, hémosidérose, tbc calcifications nodulaires multiples - parasitoses, silicose, varicelle ossifications de forme nodulaire - calcifications valvulaires mitrale calcification nodulaire unique - tuberculose, hématome calcifications au sein de nodules multiples - métastases chondrosarcome, ostéosarcome calcifications arciformes - paroi d’une bulle, kyste hydatique

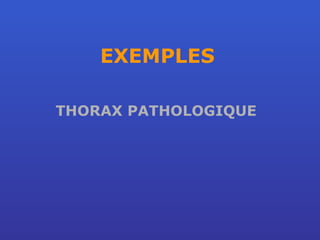

42. EXEMPLES THORAX PATHOLOGIQUE

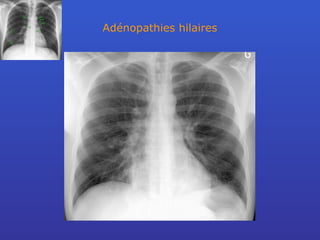

43. Adénopathies hilaires

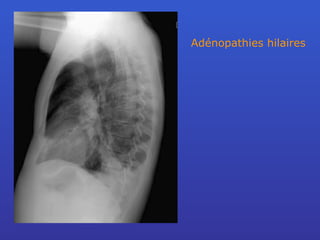

44. Adénopathies hilaires

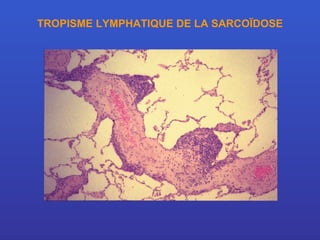

45. TROPISME LYMPHATIQUE DE LA SARCOÏDOSE

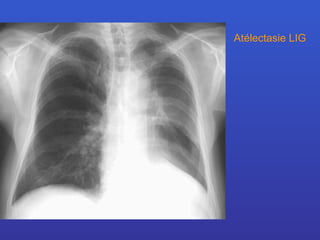

46. Atélectasie LIG

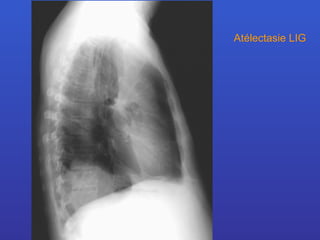

47. Atélectasie LIG

48. Atélectasie lobe moyen

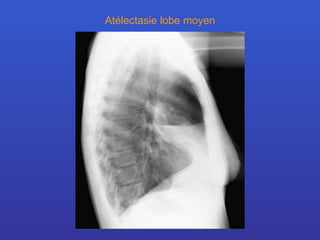

49. Atélectasie lobe moyen

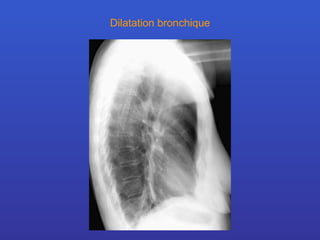

50. Dilatation bronchique

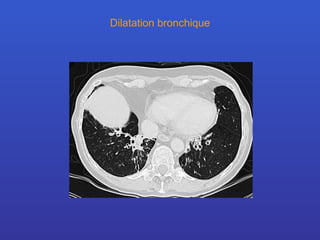

51. Dilatation bronchique

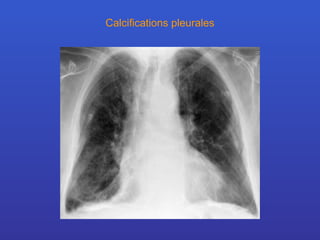

52. Calcifications pleurales

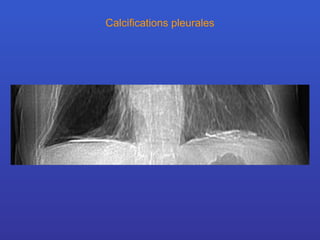

53. Calcifications pleurales

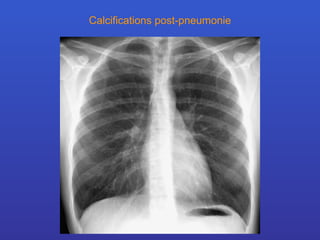

54. Calcifications post-pneumonie

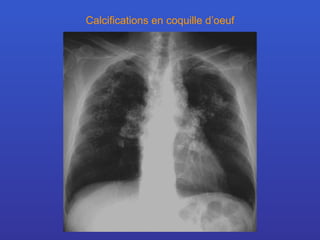

55. Calcifications en coquille d’oeuf

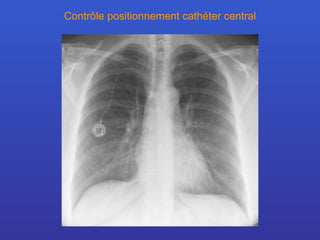

56. Contrôle positionnement cathéter central

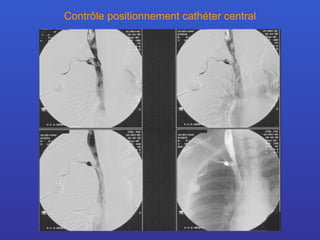

57. Contrôle positionnement cathéter central

58. Emphysème pulmonaire

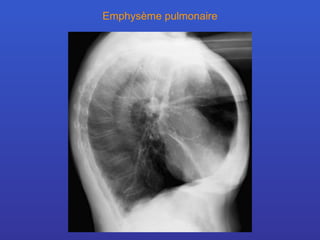

59. Emphysème pulmonaire

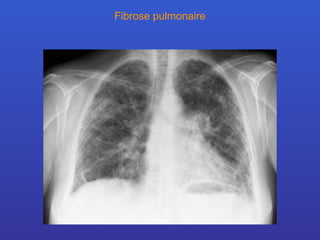

60. Fibrose pulmonaire

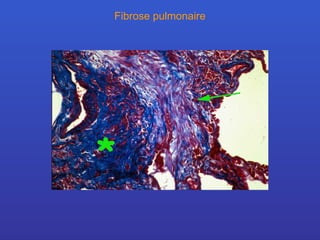

61. Fibrose pulmonaire

62. Masse médiastinale rétro-cardiaque

63. Masse médiastinale rétro-cardiaque

64. Masses médiastinales d’origine lymphomateuse

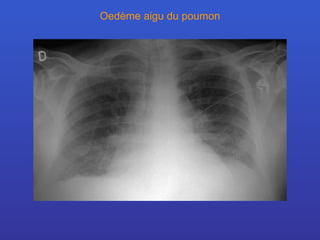

65. Oedème aigu du poumon

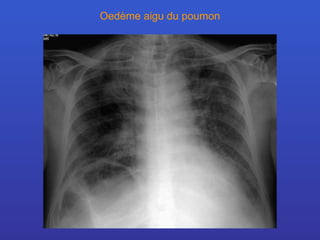

66. Oedème aigu du poumon

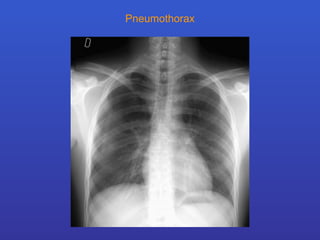

67. Pneumothorax

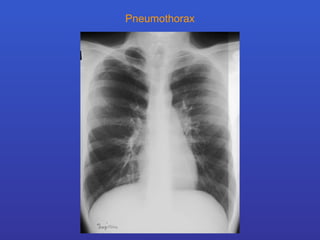

68. Pneumothorax

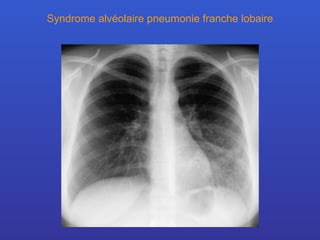

69. Syndrome alvéolaire pneumonie franche lobaire

70. Syndrome alvéolaire pneumonie franche lobaire

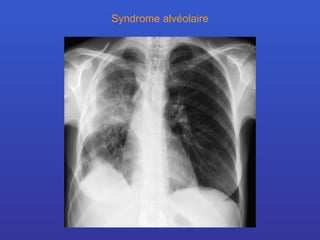

71. Syndrome alvéolaire

72. Syndrome alvéolaire

73. Syndrome bronchique

74. Syndrome bronchique

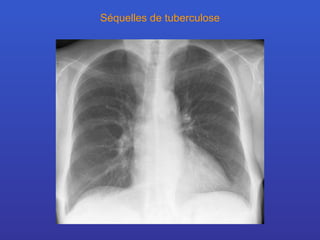

75. Séquelles de tuberculose

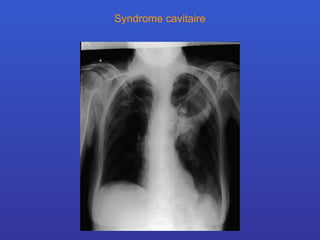

76. Syndrome cavitaire

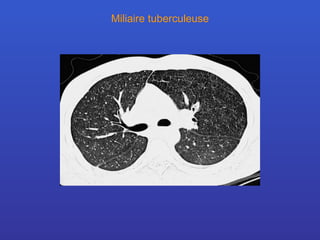

77. Miliaire tuberculeuse

78. Miliaire tuberculeuse

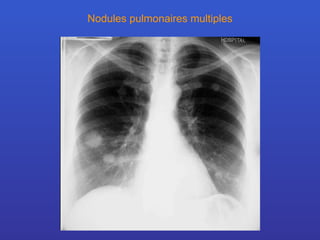

79. Nodules pulmonaires multiples

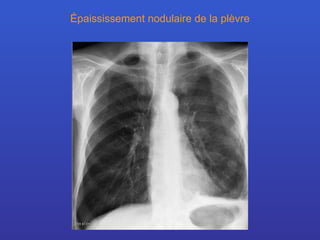

80. Épaississement nodulaire de la plèvre

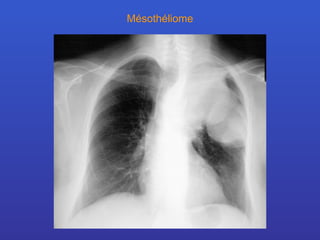

81. Mésothéliome

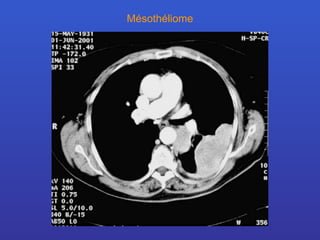

82. Mésothéliome

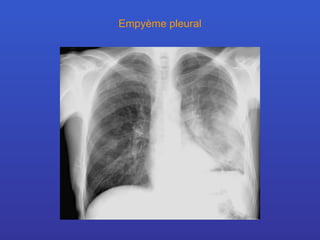

83. Empyème pleural

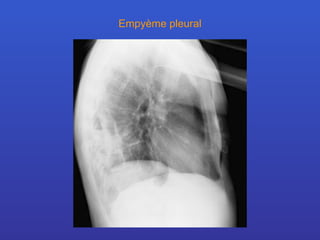

84. Empyème pleural

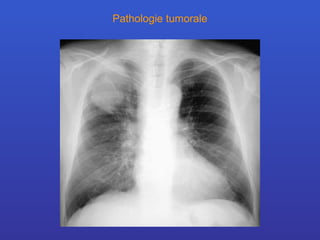

85. Pathologie tumorale

86. Pathologie tumorale

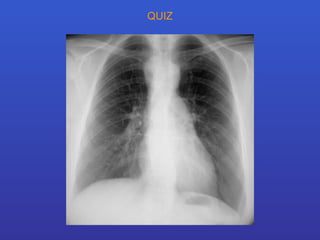

87. QUIZ

88. QUIZ

89. QUIZ

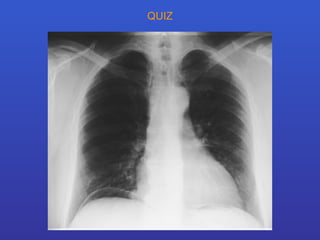

90. QUIZ

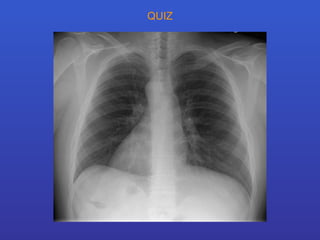

91. QUIZ

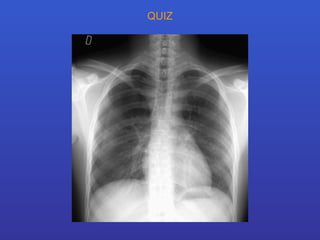

92. QUIZ

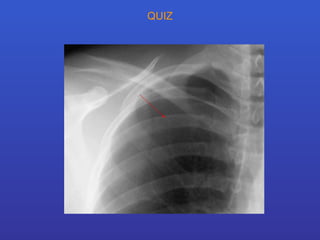

93. QUIZ

94. QUIZ

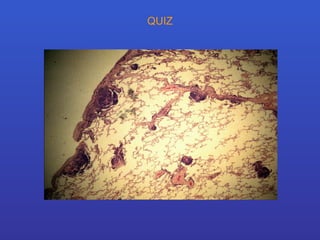

95. QUIZ

96. QUIZ

97. Réponse SARCOIDOSE

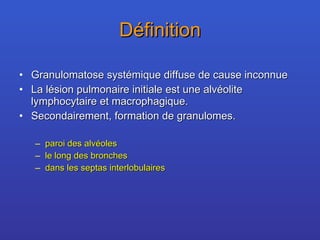

98. Définition Granulomatose systémique diffuse de cause inconnue La lésion pulmonaire initiale est une alvéolite lymphocytaire et macrophagique. Secondairement, formation de granulomes. paroi des alvéoles le long des bronches dans les septas interlobulaires

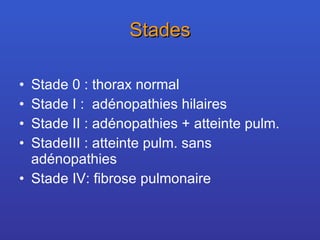

99. Stades Stade 0 : thorax normal Stade I : adénopathies hilaires Stade II : adénopathies + atteinte pulm. StadeIII : atteinte pulm. sans adénopathies Stade IV: fibrose pulmonaire

100. QUIZ

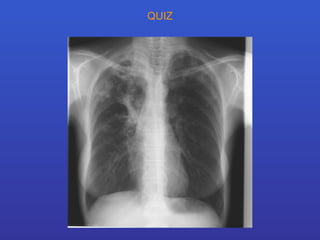

101. QUIZ

102. QUIZ
