•   C’est un téléthorax de face objectivant une volumineuse opacité de
    tonalité hydrique hilaire gauche Forme : grossièrement ovalaire
•   Taille : mesure 6 à 8 cm de grand axe
•   Limites : interne noyée dans le médiastin et se raccordant à angle aigue
    avec le bord gauche du médiastin.
•   Limite externe flou irrégulière réalisant l’aspect en patte de crabe
•   Plage : hétérogène par la présence de broncho gramme aérien
•   Index cardio thoracique, les culs de sacs pleuraux sont libres
•   On note une petite opacité de tonalité calcique se projetant sur le lobe
    supérieur du poumon droit
•   Conclusion : gros hile tumorale malin gauche évoquant un cancer
    bronchique proximal
•   Pas de diagnostic différentiel
•   CAT : bilan d’extension:fibroscopie bronchique, TDM thoraco-
    abdominale, échographie abdomino-pelvienne et scintigraphie osseuse
Clichs 100517034828-phpapp02

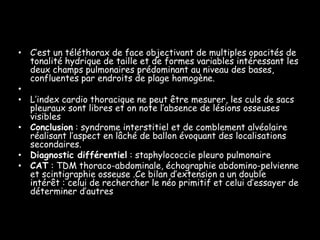

• C’est un téléthorax de face objectivant de multiples opacités de
  tonalité hydrique de taille et de formes variables intéressant les
  deux champs pulmonaires prédominant au niveau des bases,
  confluentes par endroits de plage homogène.
•
• L’index cardio thoracique ne peut être mesurer, les culs de sacs
  pleuraux sont libres et on note l’absence de lésions osseuses
  visibles
• Conclusion : syndrome interstitiel et de comblement alvéolaire
  réalisant l’aspect en lâché de ballon évoquant des localisations
  secondaires.
• Diagnostic différentiel : staphylococcie pleuro pulmonaire
• CAT : TDM thoraco-abdominale, échographie abdomino-pelvienne
  et scintigraphie osseuse .Ce bilan d’extension a un double
  intérêt : celui de rechercher le néo primitif et celui d’essayer de
  déterminer d’autres atteintes
Clichs 100517034828-phpapp02

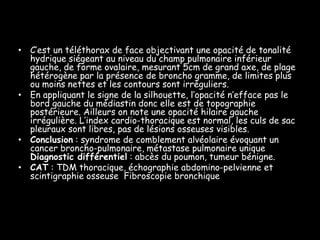

• C’est un téléthorax de face objectivant une opacité de tonalité
  hydrique siégeant au niveau du champ pulmonaire inférieur
  gauche, de forme ovalaire, mesurant 5cm de grand axe, de plage
  hétérogène par la présence de broncho gramme, de limites plus
  ou moins nettes et les contours sont irréguliers.
• En appliquant le signe de la silhouette, l’opacité n’efface pas le
  bord gauche du médiastin donc elle est de topographie
  postérieure. Ailleurs on note une opacité hilaire gauche
  irrégulière. L’index cardio-thoracique est normal, les culs de sac
  pleuraux sont libres, pas de lésions osseuses visibles.
• Conclusion : syndrome de comblement alvéolaire évoquant un
  cancer broncho-pulmonaire, métastase pulmonaire unique
  Diagnostic différentiel : abcès du poumon, tumeur bénigne.
• CAT : TDM thoracique, échographie abdomino-pelvienne et
  scintigraphie osseuse Fibroscopie bronchique
Clichs 100517034828-phpapp02

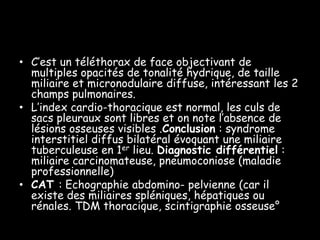

• C’est un téléthorax de face objectivant de
  multiples opacités de tonalité hydrique, de taille
  miliaire et micronodulaire diffuse, intéressant les 2
  champs pulmonaires.
• L’index cardio-thoracique est normal, les culs de
  sacs pleuraux sont libres et on note l’absence de
  lésions osseuses visibles .Conclusion : syndrome
  interstitiel diffus bilatéral évoquant une miliaire
  tuberculeuse en 1er lieu. Diagnostic différentiel :
  miliaire carcinomateuse, pneumoconiose (maladie
  professionnelle)
• CAT : Echographie abdomino- pelvienne (car il
  existe des miliaires spléniques, hépatiques ou
  rénales. TDM thoracique, scintigraphie osseuse°
Clichs 100517034828-phpapp02

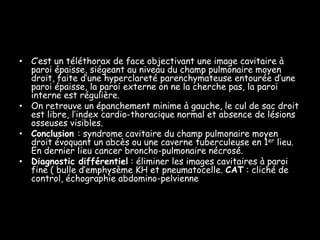

• C’est un téléthorax de face objectivant une image cavitaire à
  paroi épaisse, siégeant au niveau du champ pulmonaire moyen
  droit, faite d’une hyperclareté parenchymateuse entourée d’une
  paroi épaisse, la paroi externe on ne la cherche pas, la paroi
  interne est régulière.
• On retrouve un épanchement minime à gauche, le cul de sac droit
  est libre, l’index cardio-thoracique normal et absence de lésions
  osseuses visibles.
• Conclusion : syndrome cavitaire du champ pulmonaire moyen
  droit évoquant un abcès ou une caverne tuberculeuse en 1er lieu.
  En dernier lieu cancer broncho-pulmonaire nécrosé.
• Diagnostic différentiel : éliminer les images cavitaires à paroi
  fine ( bulle d’emphysème KH et pneumatocelle. CAT : cliché de
  control, échographie abdomino-pelvienne et TDM thoracique
Clichs 100517034828-phpapp02
• C’est un téléthorax de face objectivant
  une image cavitaire à paroi épaisse,
  même sémiologie que la précédente et
  même CAT
Clichs 100517034828-phpapp02

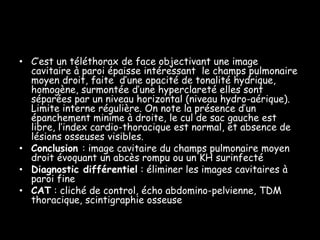

• C’est un téléthorax de face objectivant une image
  cavitaire à paroi épaisse intéressant le champs pulmonaire
  moyen droit, faite d’une opacité de tonalité hydrique,
  homogène, surmontée d’une hyperclareté elles sont
  séparées par un niveau horizontal (niveau hydro-aérique).
  Limite interne régulière. On note la présence d’un
  épanchement minime à droite, le cul de sac gauche est
  libre, l’index cardio-thoracique est normal, et absence de
  lésions osseuses visibles.
• Conclusion : image cavitaire du champs pulmonaire moyen
  droit évoquant un abcès rompu ou un KH surinfecté
• Diagnostic différentiel : éliminer les images cavitaires à
  paroi fine
• CAT : cliché de control, écho abdomino-pelvienne, TDM
  thoracique, scintigraphie osseuse
Clichs 100517034828-phpapp02

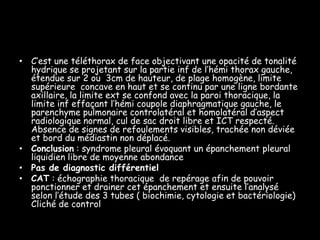

• C’est une téléthorax de face objectivant une opacité de tonalité
  hydrique se projetant sur la partie inf de l’hémi thorax gauche,
  étendue sur 2 ou 3cm de hauteur, de plage homogène, limite
  supérieure concave en haut et se continu par une ligne bordante
  axillaire, la limite ext se confond avec la paroi thoracique, la
  limite inf effaçant l’hémi coupole diaphragmatique gauche, le
  parenchyme pulmonaire controlatéral et homolatéral d’aspect
  radiologique normal, cul de sac droit libre et ICT respecté.
  Absence de signes de refoulements visibles, trachée non déviée
  et bord du médiastin non déplacé.
• Conclusion : syndrome pleural évoquant un épanchement pleural
  liquidien libre de moyenne abondance
• Pas de diagnostic différentiel
• CAT : échographie thoracique de repérage afin de pouvoir
  ponctionner et drainer cet épanchement et ensuite l’analysé
  selon l’étude des 3 tubes ( biochimie, cytologie et bactériologie)
  Cliché de control
Clichs 100517034828-phpapp02

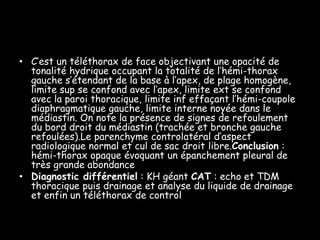

• C’est un téléthorax de face objectivant une opacité de
  tonalité hydrique occupant la totalité de l’hémi-thorax
  gauche s’étendant de la base à l’apex, de plage homogène,
  limite sup se confond avec l’apex, limite ext se confond
  avec la paroi thoracique, limite inf effaçant l’hémi-coupole
  diaphragmatique gauche, limite interne noyée dans le
  médiastin. On note la présence de signes de refoulement
  du bord droit du médiastin (trachée et bronche gauche
  refoulées).Le parenchyme controlatéral d’aspect
  radiologique normal et cul de sac droit libre.Conclusion :
  hémi-thorax opaque évoquant un épanchement pleural de
  très grande abondance
• Diagnostic différentiel : KH géant CAT : echo et TDM
  thoracique puis drainage et analyse du liquide de drainage
  et enfin un téléthorax de control
Clichs 100517034828-phpapp02

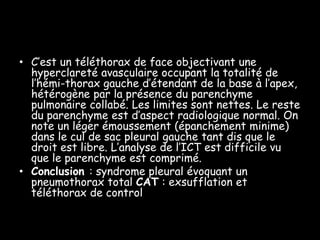

• C’est un téléthorax de face objectivant une
  hyperclareté avasculaire occupant la totalité de
  l’hémi-thorax gauche d’étendant de la base à l’apex,
  hétérogène par la présence du parenchyme
  pulmonaire collabé. Les limites sont nettes. Le reste
  du parenchyme est d’aspect radiologique normal. On
  note un léger émoussement (épanchement minime)
  dans le cul de sac pleural gauche tant dis que le
  droit est libre. L’analyse de l’ICT est difficile vu
  que le parenchyme est comprimé.
• Conclusion : syndrome pleural évoquant un
  pneumothorax total CAT : exsufflation et
  téléthorax de control
Clichs 100517034828-phpapp02

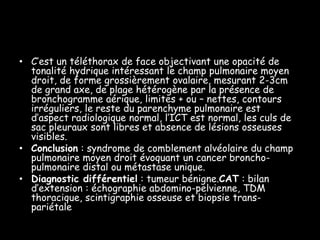

• C’est un téléthorax de face objectivant une opacité de
  tonalité hydrique intéressant le champ pulmonaire moyen
  droit, de forme grossièrement ovalaire, mesurant 2-3cm
  de grand axe, de plage hétérogène par la présence de
  bronchogramme aérique, limites + ou – nettes, contours
  irréguliers, le reste du parenchyme pulmonaire est
  d’aspect radiologique normal, l’ICT est normal, les culs de
  sac pleuraux sont libres et absence de lésions osseuses
  visibles.
• Conclusion : syndrome de comblement alvéolaire du champ
  pulmonaire moyen droit évoquant un cancer broncho-
  pulmonaire distal ou métastase unique.
• Diagnostic différentiel : tumeur bénigne.CAT : bilan
  d’extension : échographie abdomino-pelvienne, TDM
  thoracique, scintigraphie osseuse et biopsie trans-
  pariétale
Clichs 100517034828-phpapp02

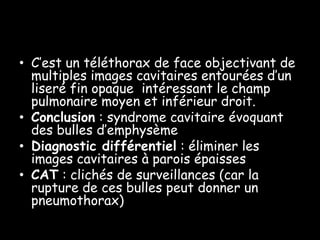

• C’est un téléthorax de face objectivant de
  multiples images cavitaires entourées d’un
  liseré fin opaque intéressant le champ
  pulmonaire moyen et inférieur droit.
• Conclusion : syndrome cavitaire évoquant
  des bulles d’emphysème
• Diagnostic différentiel : éliminer les
  images cavitaires à parois épaisses
• CAT : clichés de surveillances (car la
  rupture de ces bulles peut donner un
  pneumothorax)
Clichs 100517034828-phpapp02

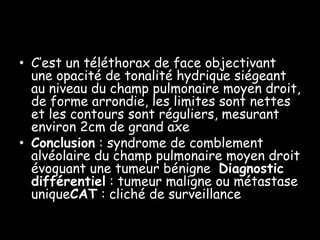

• C’est un téléthorax de face objectivant
  une opacité de tonalité hydrique siégeant
  au niveau du champ pulmonaire moyen droit,
  de forme arrondie, les limites sont nettes
  et les contours sont réguliers, mesurant
  environ 2cm de grand axe
• Conclusion : syndrome de comblement
  alvéolaire du champ pulmonaire moyen droit
  évoquant une tumeur bénigne Diagnostic
  différentiel : tumeur maligne ou métastase
  uniqueCAT : cliché de surveillance
Clichs 100517034828-phpapp02

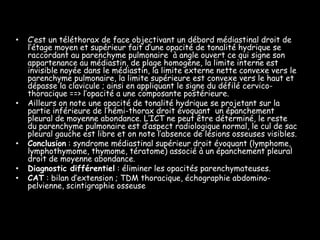

•   C’est un téléthorax de face objectivant un débord médiastinal droit de
    l’étage moyen et supérieur fait d’une opacité de tonalité hydrique se
    raccordant au parenchyme pulmonaire à angle ouvert ce qui signe son
    appartenance au médiastin, de plage homogène, la limite interne est
    invisible noyée dans le médiastin, la limite externe nette convexe vers le
    parenchyme pulmonaire, la limite supérieure est convexe vers le haut et
    dépasse la clavicule ; ainsi en appliquant le signe du défilé cervico-
    thoracique ==> l’opacité a une composante postérieure.
•   Ailleurs on note une opacité de tonalité hydrique se projetant sur la
    partie inférieure de l’hémi-thorax droit évoquant un épanchement
    pleural de moyenne abondance. L’ICT ne peut être déterminé, le reste
    du parenchyme pulmonaire est d’aspect radiologique normal, le cul de sac
    pleural gauche est libre et on note l’absence de lésions osseuses visibles.
•   Conclusion : syndrome médiastinal supérieur droit évoquant (lymphome,
    lymphothymome, thymome, tératome) associé à un épanchement pleural
    droit de moyenne abondance.
•   Diagnostic différentiel : éliminer les opacités parenchymateuses.
•   CAT : bilan d’extension ; TDM thoracique, échographie abdomino-
    pelvienne, scintigraphie osseuse
Clichs 100517034828-phpapp02
• C’est un téléthorax de face objectivant une opacité de
  tonalité hydrique, apicale droite, de forme grossièrement
  arrondie, mesurant environ 5-6cm de grand axe, de plage
  hétérogène, de limites floues et de contours irréguliers.
  L’ICT est normal, les culs de sac pleuraux sont libres et
  absence de lésions osseuses visibles.Conclusion : syndrome
  de comblement alvéolaire évoquant une tuberculose
  pulmonaire ou un cancer broncho-pulmonaire apical
  Diagnostic différentiel : pneumopathie non spécifique
• CAT : BK (IDR), bilan biologique ==> si les BK sont + et on
  retrouve un syndrome inflammatoire associé on pense à
  une tuberculose, on donne un antibiothérapie après
  établissement d’un antibiogramme. On fait des clichés de
  control après 2 ou 3 mois ==> si y a régression c’est une
  affection bactérienne, on continu l’antibiothérapie sinon on
  pense au cancer broncho-pulmonaire distal
Clichs 100517034828-phpapp02

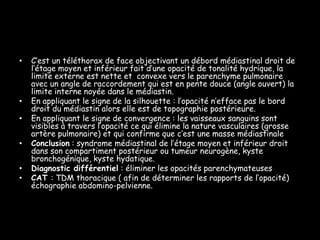

•   C’est un téléthorax de face objectivant un débord médiastinal droit de
    l’étage moyen et inférieur fait d’une opacité de tonalité hydrique, la
    limite externe est nette et convexe vers le parenchyme pulmonaire
    avec un angle de raccordement qui est en pente douce (angle ouvert) la
    limite interne noyée dans le médiastin.
•   En appliquant le signe de la silhouette : l’opacité n’efface pas le bord
    droit du médiastin alors elle est de topographie postérieure.
•   En appliquant le signe de convergence : les vaisseaux sanguins sont
    visibles à travers l’opacité ce qui élimine la nature vasculaires (grosse
    artère pulmonaire) et qui confirme que c’est une masse médiastinale
•   Conclusion : syndrome médiastinal de l’étage moyen et inférieur droit
    dans son compartiment postérieur ou tumeur neurogène, kyste
    bronchogénique, kyste hydatique.
•   Diagnostic différentiel : éliminer les opacités parenchymateuses
•   CAT : TDM thoracique ( afin de déterminer les rapports de l’opacité)
    échographie abdomino-pelvienne.

Contenu connexe

Tendances

Radiographie thoracique du livre manuel pratique d'anesthésie
Radiographie thoracique du livre manuel pratique d'anesthésieRadiographie thoracique du livre manuel pratique d'anesthésie
Radiographie thoracique du livre manuel pratique d'anesthésie
drmouheb

Syndrome médiastinal
Syndrome médiastinalSyndrome médiastinal
Syndrome médiastinal
imma-dr

Syndrome pleural
Syndrome pleuralSyndrome pleural
Syndrome pleural
imma-dr

Referentiel national semiologie-respiratoire
Referentiel national semiologie-respiratoireReferentiel national semiologie-respiratoire
Referentiel national semiologie-respiratoire
Egn Njeba

Drainage thoracique
Drainage thoraciqueDrainage thoracique
Drainage thoracique
goudaivaa

Les œdèmes pulmonaires
Les œdèmes pulmonairesLes œdèmes pulmonaires
Les œdèmes pulmonaires
Dr. Kerfah Soumia

Le syndrome de condensation pulmonaire
Le syndrome de condensation pulmonaireLe syndrome de condensation pulmonaire
Le syndrome de condensation pulmonaire
hind henzazi

Syndrome de détresse respiratoire aigu (SDRA)
Syndrome de détresse respiratoire aigu (SDRA) Syndrome de détresse respiratoire aigu (SDRA)
Syndrome de détresse respiratoire aigu (SDRA)
Dr. Kerfah Soumia

Démarche diagnostic et thérapeutique des urgences hypertensives.pptx
Démarche diagnostic et thérapeutique des urgences hypertensives.pptxDémarche diagnostic et thérapeutique des urgences hypertensives.pptx
Démarche diagnostic et thérapeutique des urgences hypertensives.pptx
SchnaiderDormescar1

Atteintes osseuses dans le myélome
Atteintes osseuses dans le myélomeAtteintes osseuses dans le myélome
Atteintes osseuses dans le myélome
imma-dr

Embolie pulmonaire
Embolie pulmonaireEmbolie pulmonaire
Embolie pulmonaire
BayaAZIZA

Manifestations radiologiques de la tuberculose pulmonaire
Manifestations radiologiques de la tuberculose pulmonaireManifestations radiologiques de la tuberculose pulmonaire
Manifestations radiologiques de la tuberculose pulmonaire
Fahd Ida

Sémiologie artério veineuse
Sémiologie artério veineuseSémiologie artério veineuse
Sémiologie artério veineuse
killua zoldyck

Outils de pilotage des rh / Téléchargeable sur : www.coursdefsjes.com
Outils de pilotage des rh / Téléchargeable sur  : www.coursdefsjes.comOutils de pilotage des rh / Téléchargeable sur  : www.coursdefsjes.com
Outils de pilotage des rh / Téléchargeable sur : www.coursdefsjes.com
cours fsjes

cliché thoracique avec interpretation
cliché thoracique avec interpretationcliché thoracique avec interpretation
cliché thoracique avec interpretation
Moon Dz

Tétralogie de fallot
Tétralogie de fallotTétralogie de fallot
Tétralogie de fallot
Sarah Hassam

GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf
GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdfGUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf
GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf
DJAFAR HENNI ABDERAOUF

Etat de choc
Etat de chocEtat de choc
Etat de choc
Sandro Zorzi


Tendances (20)

Radiographie thoracique du livre manuel pratique d'anesthésie
Radiographie thoracique du livre manuel pratique d'anesthésieRadiographie thoracique du livre manuel pratique d'anesthésie
Radiographie thoracique du livre manuel pratique d'anesthésie

Icono imagerie ecn
Icono imagerie ecnIcono imagerie ecn
Icono imagerie ecn

Syndrome médiastinal
Syndrome médiastinalSyndrome médiastinal
Syndrome médiastinal

Syndrome pleural
Syndrome pleuralSyndrome pleural
Syndrome pleural

Referentiel national semiologie-respiratoire
Referentiel national semiologie-respiratoireReferentiel national semiologie-respiratoire
Referentiel national semiologie-respiratoire

Drainage thoracique
Drainage thoraciqueDrainage thoracique
Drainage thoracique

Les œdèmes pulmonaires
Les œdèmes pulmonairesLes œdèmes pulmonaires
Les œdèmes pulmonaires

Le syndrome de condensation pulmonaire
Le syndrome de condensation pulmonaireLe syndrome de condensation pulmonaire
Le syndrome de condensation pulmonaire

Syndrome de détresse respiratoire aigu (SDRA)
Syndrome de détresse respiratoire aigu (SDRA) Syndrome de détresse respiratoire aigu (SDRA)
Syndrome de détresse respiratoire aigu (SDRA)

Démarche diagnostic et thérapeutique des urgences hypertensives.pptx
Démarche diagnostic et thérapeutique des urgences hypertensives.pptxDémarche diagnostic et thérapeutique des urgences hypertensives.pptx
Démarche diagnostic et thérapeutique des urgences hypertensives.pptx

Atteintes osseuses dans le myélome
Atteintes osseuses dans le myélomeAtteintes osseuses dans le myélome
Atteintes osseuses dans le myélome

Embolie pulmonaire
Embolie pulmonaireEmbolie pulmonaire
Embolie pulmonaire

Manifestations radiologiques de la tuberculose pulmonaire
Manifestations radiologiques de la tuberculose pulmonaireManifestations radiologiques de la tuberculose pulmonaire
Manifestations radiologiques de la tuberculose pulmonaire

Sémiologie artério veineuse
Sémiologie artério veineuseSémiologie artério veineuse
Sémiologie artério veineuse

Outils de pilotage des rh / Téléchargeable sur : www.coursdefsjes.com
Outils de pilotage des rh / Téléchargeable sur  : www.coursdefsjes.comOutils de pilotage des rh / Téléchargeable sur  : www.coursdefsjes.com
Outils de pilotage des rh / Téléchargeable sur : www.coursdefsjes.com

cliché thoracique avec interpretation
cliché thoracique avec interpretationcliché thoracique avec interpretation
cliché thoracique avec interpretation

Tétralogie de fallot
Tétralogie de fallotTétralogie de fallot
Tétralogie de fallot

Hepatomegalies
HepatomegaliesHepatomegalies
Hepatomegalies

GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf
GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdfGUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf
GUIDE D'INTERPRETATION D'UN TDM CEREBRALE EN URGENCE.pdf

Etat de choc
Etat de chocEtat de choc
Etat de choc


En vedette

1 anatomie et semiologie rdiologique (version 2)
1 anatomie et semiologie rdiologique (version 2)1 anatomie et semiologie rdiologique (version 2)
1 anatomie et semiologie rdiologique (version 2)
Med Achraf Hadj Ali

1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)
Med Achraf Hadj Ali

1 anatomie et semiologie rdiologique (version 1)
1 anatomie et semiologie rdiologique (version 1)1 anatomie et semiologie rdiologique (version 1)
1 anatomie et semiologie rdiologique (version 1)
Med Achraf Hadj Ali

1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)
Med Achraf Hadj Ali

Rx thoracique les grands syndromes
Rx thoracique les grands syndromesRx thoracique les grands syndromes
Rx thoracique les grands syndromes
Hana Hanouna


En vedette (6)

1 anatomie et semiologie rdiologique (version 2)
1 anatomie et semiologie rdiologique (version 2)1 anatomie et semiologie rdiologique (version 2)
1 anatomie et semiologie rdiologique (version 2)

1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)1 anatomie et semiologie rdiologique (version 4)
1 anatomie et semiologie rdiologique (version 4)

1 anatomie et semiologie rdiologique (version 1)
1 anatomie et semiologie rdiologique (version 1)1 anatomie et semiologie rdiologique (version 1)
1 anatomie et semiologie rdiologique (version 1)

1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)1 anatomie et semiologie rdiologique (version 3)
1 anatomie et semiologie rdiologique (version 3)

Rx Thorax
Rx ThoraxRx Thorax
Rx Thorax

Rx thoracique les grands syndromes
Rx thoracique les grands syndromesRx thoracique les grands syndromes
Rx thoracique les grands syndromes


Similaire à Clichs 100517034828-phpapp02

2. Tuberculose pulmonaire et dg différentiels.pdf
2. Tuberculose pulmonaire et dg différentiels.pdf2. Tuberculose pulmonaire et dg différentiels.pdf
2. Tuberculose pulmonaire et dg différentiels.pdf
yayacamara3

fichier_produit_2620.pdf
fichier_produit_2620.pdffichier_produit_2620.pdf
fichier_produit_2620.pdf
Ouafi Benayad

interpretation radio.pdf iconographie thoracique
interpretation radio.pdf iconographie thoraciqueinterpretation radio.pdf iconographie thoracique
interpretation radio.pdf iconographie thoracique
YacoubaAmadou1

Serie de radio
Serie de radioSerie de radio
Serie de radio
WiZz Miho

semioradiothorax-151117164129-lva1-app6892.pdf
semioradiothorax-151117164129-lva1-app6892.pdfsemioradiothorax-151117164129-lva1-app6892.pdf
semioradiothorax-151117164129-lva1-app6892.pdf
NarathLong

Semio radio thorax
Semio radio thoraxSemio radio thorax
Semio radio thorax
Marius-Sorin Ciontea

planchage-Baali.pptx
planchage-Baali.pptxplanchage-Baali.pptx
planchage-Baali.pptx
Badum1

06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt
cheikfall23

Anatomie du mediastin
Anatomie du mediastinAnatomie du mediastin
Anatomie du mediastin
hind henzazi

Diagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinauxDiagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinaux
Dr. Kerfah Soumia

RADIO THORAX.pptx
RADIO THORAX.pptxRADIO THORAX.pptx
RADIO THORAX.pptx
mossilaBradley

Diagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinalesDiagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinales
hind henzazi

Embolie Pulmonaire
Embolie PulmonaireEmbolie Pulmonaire
Embolie Pulmonaire
Mede Space

29-L'atélectasie(Dr.Chaibi)..pdf
29-L'atélectasie(Dr.Chaibi)..pdf29-L'atélectasie(Dr.Chaibi)..pdf
29-L'atélectasie(Dr.Chaibi)..pdf
OnLine68

Anatomie ostéologie
Anatomie ostéologieAnatomie ostéologie
Anatomie ostéologie
ChafawaChafawa

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires
imma-dr

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires
imma-dr

Coronarographie
CoronarographieCoronarographie
Coronarographie
imma-dr

Le retrecissement mitral
Le retrecissement mitralLe retrecissement mitral
Le retrecissement mitral
Menhunter


Similaire à Clichs 100517034828-phpapp02 (20)

2. Tuberculose pulmonaire et dg différentiels.pdf
2. Tuberculose pulmonaire et dg différentiels.pdf2. Tuberculose pulmonaire et dg différentiels.pdf
2. Tuberculose pulmonaire et dg différentiels.pdf

fichier_produit_2620.pdf
fichier_produit_2620.pdffichier_produit_2620.pdf
fichier_produit_2620.pdf

interpretation radio.pdf iconographie thoracique
interpretation radio.pdf iconographie thoraciqueinterpretation radio.pdf iconographie thoracique
interpretation radio.pdf iconographie thoracique

Serie de radio
Serie de radioSerie de radio
Serie de radio

semioradiothorax-151117164129-lva1-app6892.pdf
semioradiothorax-151117164129-lva1-app6892.pdfsemioradiothorax-151117164129-lva1-app6892.pdf
semioradiothorax-151117164129-lva1-app6892.pdf

Semio radio thorax
Semio radio thoraxSemio radio thorax
Semio radio thorax

planchage-Baali.pptx
planchage-Baali.pptxplanchage-Baali.pptx
planchage-Baali.pptx

06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt06 cours _eia_pn_semio_thx_partie.2.ppt
06 cours _eia_pn_semio_thx_partie.2.ppt

Anatomie du mediastin
Anatomie du mediastinAnatomie du mediastin
Anatomie du mediastin

Diagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinauxDiagnostic des syndromes médiastinaux
Diagnostic des syndromes médiastinaux

P40
P40P40
P40

RADIO THORAX.pptx
RADIO THORAX.pptxRADIO THORAX.pptx
RADIO THORAX.pptx

Diagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinalesDiagnostic des tumeurs mediastinales
Diagnostic des tumeurs mediastinales

Embolie Pulmonaire
Embolie PulmonaireEmbolie Pulmonaire
Embolie Pulmonaire

29-L'atélectasie(Dr.Chaibi)..pdf
29-L'atélectasie(Dr.Chaibi)..pdf29-L'atélectasie(Dr.Chaibi)..pdf
29-L'atélectasie(Dr.Chaibi)..pdf

Anatomie ostéologie
Anatomie ostéologieAnatomie ostéologie
Anatomie ostéologie

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires

Angioscanographie des artères pulmonaires
Angioscanographie des artères pulmonairesAngioscanographie des artères pulmonaires
Angioscanographie des artères pulmonaires

Coronarographie
CoronarographieCoronarographie
Coronarographie

Le retrecissement mitral
Le retrecissement mitralLe retrecissement mitral
Le retrecissement mitral


Clichs 100517034828-phpapp02

  • 2. C’est un téléthorax de face objectivant une volumineuse opacité de tonalité hydrique hilaire gauche Forme : grossièrement ovalaire • Taille : mesure 6 à 8 cm de grand axe • Limites : interne noyée dans le médiastin et se raccordant à angle aigue avec le bord gauche du médiastin. • Limite externe flou irrégulière réalisant l’aspect en patte de crabe • Plage : hétérogène par la présence de broncho gramme aérien • Index cardio thoracique, les culs de sacs pleuraux sont libres • On note une petite opacité de tonalité calcique se projetant sur le lobe supérieur du poumon droit • Conclusion : gros hile tumorale malin gauche évoquant un cancer bronchique proximal • Pas de diagnostic différentiel • CAT : bilan d’extension:fibroscopie bronchique, TDM thoraco- abdominale, échographie abdomino-pelvienne et scintigraphie osseuse
  • 4. • C’est un téléthorax de face objectivant de multiples opacités de tonalité hydrique de taille et de formes variables intéressant les deux champs pulmonaires prédominant au niveau des bases, confluentes par endroits de plage homogène. • • L’index cardio thoracique ne peut être mesurer, les culs de sacs pleuraux sont libres et on note l’absence de lésions osseuses visibles • Conclusion : syndrome interstitiel et de comblement alvéolaire réalisant l’aspect en lâché de ballon évoquant des localisations secondaires. • Diagnostic différentiel : staphylococcie pleuro pulmonaire • CAT : TDM thoraco-abdominale, échographie abdomino-pelvienne et scintigraphie osseuse .Ce bilan d’extension a un double intérêt : celui de rechercher le néo primitif et celui d’essayer de déterminer d’autres atteintes
  • 6. • C’est un téléthorax de face objectivant une opacité de tonalité hydrique siégeant au niveau du champ pulmonaire inférieur gauche, de forme ovalaire, mesurant 5cm de grand axe, de plage hétérogène par la présence de broncho gramme, de limites plus ou moins nettes et les contours sont irréguliers. • En appliquant le signe de la silhouette, l’opacité n’efface pas le bord gauche du médiastin donc elle est de topographie postérieure. Ailleurs on note une opacité hilaire gauche irrégulière. L’index cardio-thoracique est normal, les culs de sac pleuraux sont libres, pas de lésions osseuses visibles. • Conclusion : syndrome de comblement alvéolaire évoquant un cancer broncho-pulmonaire, métastase pulmonaire unique Diagnostic différentiel : abcès du poumon, tumeur bénigne. • CAT : TDM thoracique, échographie abdomino-pelvienne et scintigraphie osseuse Fibroscopie bronchique
  • 8. • C’est un téléthorax de face objectivant de multiples opacités de tonalité hydrique, de taille miliaire et micronodulaire diffuse, intéressant les 2 champs pulmonaires. • L’index cardio-thoracique est normal, les culs de sacs pleuraux sont libres et on note l’absence de lésions osseuses visibles .Conclusion : syndrome interstitiel diffus bilatéral évoquant une miliaire tuberculeuse en 1er lieu. Diagnostic différentiel : miliaire carcinomateuse, pneumoconiose (maladie professionnelle) • CAT : Echographie abdomino- pelvienne (car il existe des miliaires spléniques, hépatiques ou rénales. TDM thoracique, scintigraphie osseuse°
  • 10. • C’est un téléthorax de face objectivant une image cavitaire à paroi épaisse, siégeant au niveau du champ pulmonaire moyen droit, faite d’une hyperclareté parenchymateuse entourée d’une paroi épaisse, la paroi externe on ne la cherche pas, la paroi interne est régulière. • On retrouve un épanchement minime à gauche, le cul de sac droit est libre, l’index cardio-thoracique normal et absence de lésions osseuses visibles. • Conclusion : syndrome cavitaire du champ pulmonaire moyen droit évoquant un abcès ou une caverne tuberculeuse en 1er lieu. En dernier lieu cancer broncho-pulmonaire nécrosé. • Diagnostic différentiel : éliminer les images cavitaires à paroi fine ( bulle d’emphysème KH et pneumatocelle. CAT : cliché de control, échographie abdomino-pelvienne et TDM thoracique
  • 12. • C’est un téléthorax de face objectivant une image cavitaire à paroi épaisse, même sémiologie que la précédente et même CAT
  • 14. • C’est un téléthorax de face objectivant une image cavitaire à paroi épaisse intéressant le champs pulmonaire moyen droit, faite d’une opacité de tonalité hydrique, homogène, surmontée d’une hyperclareté elles sont séparées par un niveau horizontal (niveau hydro-aérique). Limite interne régulière. On note la présence d’un épanchement minime à droite, le cul de sac gauche est libre, l’index cardio-thoracique est normal, et absence de lésions osseuses visibles. • Conclusion : image cavitaire du champs pulmonaire moyen droit évoquant un abcès rompu ou un KH surinfecté • Diagnostic différentiel : éliminer les images cavitaires à paroi fine • CAT : cliché de control, écho abdomino-pelvienne, TDM thoracique, scintigraphie osseuse
  • 16. • C’est une téléthorax de face objectivant une opacité de tonalité hydrique se projetant sur la partie inf de l’hémi thorax gauche, étendue sur 2 ou 3cm de hauteur, de plage homogène, limite supérieure concave en haut et se continu par une ligne bordante axillaire, la limite ext se confond avec la paroi thoracique, la limite inf effaçant l’hémi coupole diaphragmatique gauche, le parenchyme pulmonaire controlatéral et homolatéral d’aspect radiologique normal, cul de sac droit libre et ICT respecté. Absence de signes de refoulements visibles, trachée non déviée et bord du médiastin non déplacé. • Conclusion : syndrome pleural évoquant un épanchement pleural liquidien libre de moyenne abondance • Pas de diagnostic différentiel • CAT : échographie thoracique de repérage afin de pouvoir ponctionner et drainer cet épanchement et ensuite l’analysé selon l’étude des 3 tubes ( biochimie, cytologie et bactériologie) Cliché de control
  • 18. • C’est un téléthorax de face objectivant une opacité de tonalité hydrique occupant la totalité de l’hémi-thorax gauche s’étendant de la base à l’apex, de plage homogène, limite sup se confond avec l’apex, limite ext se confond avec la paroi thoracique, limite inf effaçant l’hémi-coupole diaphragmatique gauche, limite interne noyée dans le médiastin. On note la présence de signes de refoulement du bord droit du médiastin (trachée et bronche gauche refoulées).Le parenchyme controlatéral d’aspect radiologique normal et cul de sac droit libre.Conclusion : hémi-thorax opaque évoquant un épanchement pleural de très grande abondance • Diagnostic différentiel : KH géant CAT : echo et TDM thoracique puis drainage et analyse du liquide de drainage et enfin un téléthorax de control
  • 20. • C’est un téléthorax de face objectivant une hyperclareté avasculaire occupant la totalité de l’hémi-thorax gauche d’étendant de la base à l’apex, hétérogène par la présence du parenchyme pulmonaire collabé. Les limites sont nettes. Le reste du parenchyme est d’aspect radiologique normal. On note un léger émoussement (épanchement minime) dans le cul de sac pleural gauche tant dis que le droit est libre. L’analyse de l’ICT est difficile vu que le parenchyme est comprimé. • Conclusion : syndrome pleural évoquant un pneumothorax total CAT : exsufflation et téléthorax de control
  • 22. • C’est un téléthorax de face objectivant une opacité de tonalité hydrique intéressant le champ pulmonaire moyen droit, de forme grossièrement ovalaire, mesurant 2-3cm de grand axe, de plage hétérogène par la présence de bronchogramme aérique, limites + ou – nettes, contours irréguliers, le reste du parenchyme pulmonaire est d’aspect radiologique normal, l’ICT est normal, les culs de sac pleuraux sont libres et absence de lésions osseuses visibles. • Conclusion : syndrome de comblement alvéolaire du champ pulmonaire moyen droit évoquant un cancer broncho- pulmonaire distal ou métastase unique. • Diagnostic différentiel : tumeur bénigne.CAT : bilan d’extension : échographie abdomino-pelvienne, TDM thoracique, scintigraphie osseuse et biopsie trans- pariétale
  • 24. • C’est un téléthorax de face objectivant de multiples images cavitaires entourées d’un liseré fin opaque intéressant le champ pulmonaire moyen et inférieur droit. • Conclusion : syndrome cavitaire évoquant des bulles d’emphysème • Diagnostic différentiel : éliminer les images cavitaires à parois épaisses • CAT : clichés de surveillances (car la rupture de ces bulles peut donner un pneumothorax)
  • 26. • C’est un téléthorax de face objectivant une opacité de tonalité hydrique siégeant au niveau du champ pulmonaire moyen droit, de forme arrondie, les limites sont nettes et les contours sont réguliers, mesurant environ 2cm de grand axe • Conclusion : syndrome de comblement alvéolaire du champ pulmonaire moyen droit évoquant une tumeur bénigne Diagnostic différentiel : tumeur maligne ou métastase uniqueCAT : cliché de surveillance
  • 28. C’est un téléthorax de face objectivant un débord médiastinal droit de l’étage moyen et supérieur fait d’une opacité de tonalité hydrique se raccordant au parenchyme pulmonaire à angle ouvert ce qui signe son appartenance au médiastin, de plage homogène, la limite interne est invisible noyée dans le médiastin, la limite externe nette convexe vers le parenchyme pulmonaire, la limite supérieure est convexe vers le haut et dépasse la clavicule ; ainsi en appliquant le signe du défilé cervico- thoracique ==> l’opacité a une composante postérieure. • Ailleurs on note une opacité de tonalité hydrique se projetant sur la partie inférieure de l’hémi-thorax droit évoquant un épanchement pleural de moyenne abondance. L’ICT ne peut être déterminé, le reste du parenchyme pulmonaire est d’aspect radiologique normal, le cul de sac pleural gauche est libre et on note l’absence de lésions osseuses visibles. • Conclusion : syndrome médiastinal supérieur droit évoquant (lymphome, lymphothymome, thymome, tératome) associé à un épanchement pleural droit de moyenne abondance. • Diagnostic différentiel : éliminer les opacités parenchymateuses. • CAT : bilan d’extension ; TDM thoracique, échographie abdomino- pelvienne, scintigraphie osseuse
  • 30. • C’est un téléthorax de face objectivant une opacité de tonalité hydrique, apicale droite, de forme grossièrement arrondie, mesurant environ 5-6cm de grand axe, de plage hétérogène, de limites floues et de contours irréguliers. L’ICT est normal, les culs de sac pleuraux sont libres et absence de lésions osseuses visibles.Conclusion : syndrome de comblement alvéolaire évoquant une tuberculose pulmonaire ou un cancer broncho-pulmonaire apical Diagnostic différentiel : pneumopathie non spécifique • CAT : BK (IDR), bilan biologique ==> si les BK sont + et on retrouve un syndrome inflammatoire associé on pense à une tuberculose, on donne un antibiothérapie après établissement d’un antibiogramme. On fait des clichés de control après 2 ou 3 mois ==> si y a régression c’est une affection bactérienne, on continu l’antibiothérapie sinon on pense au cancer broncho-pulmonaire distal
  • 32. C’est un téléthorax de face objectivant un débord médiastinal droit de l’étage moyen et inférieur fait d’une opacité de tonalité hydrique, la limite externe est nette et convexe vers le parenchyme pulmonaire avec un angle de raccordement qui est en pente douce (angle ouvert) la limite interne noyée dans le médiastin. • En appliquant le signe de la silhouette : l’opacité n’efface pas le bord droit du médiastin alors elle est de topographie postérieure. • En appliquant le signe de convergence : les vaisseaux sanguins sont visibles à travers l’opacité ce qui élimine la nature vasculaires (grosse artère pulmonaire) et qui confirme que c’est une masse médiastinale • Conclusion : syndrome médiastinal de l’étage moyen et inférieur droit dans son compartiment postérieur ou tumeur neurogène, kyste bronchogénique, kyste hydatique. • Diagnostic différentiel : éliminer les opacités parenchymateuses • CAT : TDM thoracique ( afin de déterminer les rapports de l’opacité) échographie abdomino-pelvienne.
