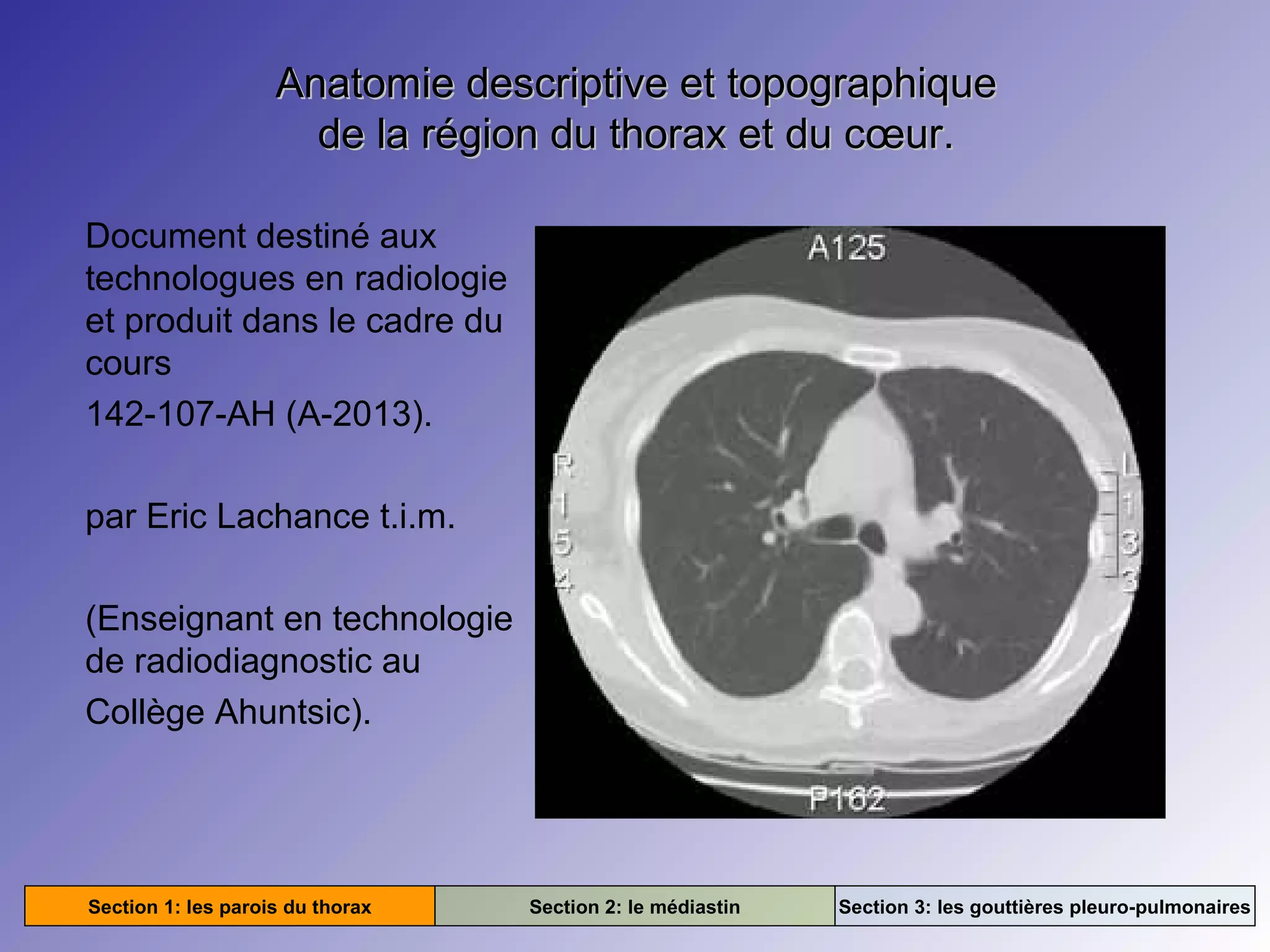

1. Anatomie descriptive et topographique
de la région du thorax et du cœur.
Document destiné aux
technologues en radiologie
et produit dans le cadre du
cours
142-107-AH (A-2013).
par Eric Lachance t.i.m.
(Enseignant en technologie
de radiodiagnostic au
Collège Ahuntsic).
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuro-pulmonaires

2. Section 1: les parois du thorax – la cage thoracique
Les côtes et le sternum
•
Forme les limites de
la cage thoracique.
•
Les côtes: Sur 12
paires de côtes:
– 7 paires de vraies
côtes, 3 paires de
fausses côtes et
deux paires de côtes
flottantes.
•
Le sternum:
– le manubrium.
– le corps du sternum.
– Le processus
xiphoïde ou
apophyse xiphoïde.
Section 1: les parois du thorax
Image tirée du livre : « Atlas of Human Anatomy » par Frank H. Netter. 2e édition. Rittenhouse
Book Distributors Inc. 1997. (planche 170A)
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

3. Section 1: les parois du thorax – la paroi ventrale
•
Le muscle
transverse du
thorax.
•
Les muscles
dentelés
antérieurs.
•
Les muscles
subclaviers.
Image tirée du livre : « Atlas of Human Anatomy » par
Frank H. Netter. 2e édition. Rittenhouse Book
Distributors Inc. 1997. (planche 176)
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

4. Section 1: les parois du thorax – la paroi ventrale
•
Le muscle
transverse du
thorax.
•
Les muscles
dentelés
antérieurs.
•
Les muscles
subclaviers.
Image tirée du livre : « Anatomie et physiologie humaines » par Elaine N. Marieb. ERPI. 1993. (p.311)
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

5. Section 1: les parois du thorax – la paroi ventrale
•
Le muscle grand
pectoral.
•
Le muscle petit
pectoral.
Image tirée du livre : « Anatomie et physiologie humaines » par Elaine N. Marieb. ERPI. 1993. (p.311)
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

6. La cage thoracique et les muscles en images en coupe
TDM (fenêtre médiastin) – au niveau de D3
10: clavicule D
12: 3e art. costotransversale D
15: muscle érecteur du rachis
19: muscle infraépineux D
42: muscle grand pectoral G
43: muscle petit pectoral G
61: art. sterno-claviculaire
62: muscle subscapulaire D
69: muscle trapèze G
13: 3e art. costovertébrale G
37: manubrium
66: muscle supraépineux D
Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

7. La cage thoracique et les muscles en images en coupe
TDM (fenêtre médiastin) – au niveau de D4
6: corps du sternum
7: corps vertébral de D4
19: muscle infraépineux G
21: artère thoracique interne droite
62: muscle subscapulaire G
69: muscle trapèze G
15: muscle érecteur du rachis
60: canal rachidien
Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

8. Section 1: les parois du thorax – la paroi ventrale
•
Les glandes
mammaires
– Le mammelon
– La glande
– Les lobes
glandulaires
– Conduit lactifère
Image tirée du livre : « Anatomie et physiologie humaines » par Elaine N. Marieb. ERPI. 1993. (p.953)
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

9. La glande mammaire en IRM
IRM glande mammaire
6: tissu adipeux
7: tissu fibroglandulaire
8: mamelon
9: muscle grand pectoral
11: ligament suspenseur
Image tirée du livre : Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e
édition. Mosby. 2003.
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

10. La glande mammaire en IRM
IRM glande mammaire
(pondération T1 avec gado)
1: ligament suspenseur (ligament de Cooper)
2: peau
3: tissu graisseux sous-cutané
4: tissu fibro-glandulaire (rehaussé)
5: tissu graisseux rétroglandulaire
6: sternum
7: vaisseaux sanguins
8: muscle grand pectoral
9: poumon
Image tirée du livre : Ryan, Stephanie. Anatomy for Diagnostic Imaging, 2nd Edition. Saunders
Book Company, 2004.
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

11. La glande mammaire en IRM
IRM glande mammaire
Pondération T2
1: ligament suspenseur (ligament de Cooper)
2: tissu fibro-glandulaire
3: tissu graisseux
4: muscle grand pectoral
5: cartilage costal
6: sternum
7: coeur
Image tirée du livre : Ryan, Stephanie. Anatomy for Diagnostic Imaging, 2nd Edition. Saunders
Book Company, 2004.
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

12. Section 1: les parois du thorax – la paroi dorsale
•
Les muscles
trapèzes.
•
Les muscles
élévateurs de
scapula.
•
Les muscles
rhomboïdes.
•
Les muscles
grands dorsaux.
Image tirée du livre : « Anatomie et physiologie humaines » par Elaine N. Marieb. ERPI. 1993. (p311)
Section 1: les parois du thorax
Section 2: le médiastin
Section 3: les gouttières pleuropulmonaires

13. Références:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Edith J. APPLEGATE. The Sectional Anatomy Learning System 2e édition. Saunders. 2002.
Ronald L. EISENBERG. Comprehensive Radiographic Pathology. 4e édition. Mosby. 2007.
Jacques FRIJA. Thorax. 2e édition. Masson. 2001.
Paul GERHARDT. Walter FROMMHOLD. Atlas de corrélations anatomiques en TDM et IRM.
Médecine-Sciences Flammarion. 1988.
Jud W. GURNEY. Helen T. WINER-MURAM. Thorax. Les 100 principaux diagnostics. Maloine.
2004.
Elaine MARIEB. Anatomie et physiologie humaine. 2e édition. ERPI. 1993.
Torsten B. MÖLLER. Emil REIF. Atlas de poche d'anatomie en coupes sériées (TDM-IRM). 3e
édition. Médecine-Sciences Flammarion. 2007.
Frank N. NETTER. Atlas d'anatomie humaine. 2e édition. Rittenhouse Book Distributors Inc.
1997.
Stephanie RYAN. Michelle MCNICHOLAS et Stephen EUSTACE. Anatomy for Diagnostic
Imaging. 2e édition. Saunders. 2004.
Elizabeth VITTE. Jean-Marc CHEVALIER. Nouvelle anatomie humaine. Atlas médical pratique.
Vuibert. 2006.
Jamie WEIR. Peter H. ABRAHAMS. Imaging Atlas of Human Anatomy. 3e édition. Mosby.
2003.
http://www.e-anatomy.org/
http://emedicine.medscape.com/article/354931-imaging
http://emedicine.medscape.com/article/355524-imaging
http://radiology.rsna.org/content/241/2/501.full
http://radiology.rsna.org/content/239/2/322.full
