Approche GUM

   0. Introduction à l’approche GUM



    Aujourd’hui, les entreprises sont amenées à contrôler la qualité des produits qu’elles
mettent à disposition de leurs clients. Ce contrôle se fait souvent par des appareils de
mesures. Les mesures données par un appareil de mesure sont toujours accompagnées d’une
certaine incertitude qui a pour effet le non connaissance de la valeur vraie du mesurage.

       Cette incertitude a pour source principale les erreurs commises lors du mesurage. Ces
erreurs peuvent être classées en trois catégories :

   • Erreur systématique : cette erreur peut engendrer des interprétations erronées car
     elle agit souvent dans le même sens. Dans certains cas, cette erreur peut être corrigée
     compte tenu du fait que son effet est quantifié.
   • Erreur grossière : elle est souvent appelée valeur aberrante. Cette erreur est
     facilement identifiable et souvent due à une faute (erreur de lecture, procédure non
     conforme, etc.)
   • Erreur aléatoire : est la somme des erreurs dues à des facteurs non contrôlables
     (bruit). Elle est évaluée et interprétée par des techniques statistiques (ANAVAR).

Il existe plusieurs méthodes pour déterminer cette incertitude dont l’approche GUM que nous
présentons dans cet article.

   1. APPROCHE GUM

   GUM est un guide d’expression de l’incertitude de mesure.

Elle est issue de la norme NF EN 13005. Cette approche permet d’exprimer l’incertitude
d’une mesure, en s’appuyant sur la modélisation du processus de mesure sous une écriture
mathématique reprenant toutes les informations dont dispose l’expérimentateur pour
déterminer le résultat de mesure ou d’essai.

Soit Y le mesurande,



X1, X2, Xn étant les grandeurs d’entrées ou informations dont dispose l’expérimentateur.

Ces grandeurs sont des variables aléatoires. Ce sont ces mêmes variables qui sont la source de
l’incertitude autour de la valeur vraie.

   La valeur vraie, même si elle n’est jamais connue, on sait avec exactitude qu’elle est
contenue dans un intervalle donnée avec une probabilité déterminée.

Exemple 1: Longueur L=16,756 mm± 6µm.




Approche GUM                                                                           Page 1
Approche GUM

Cette indication de mesure nous montre que la valeur vraie se trouve dans un intervalle
[16,75 ; 16,762] avec une probabilité qui est souvent de 99.73% (niveau de confiance
industriel).




                                    uc


              16,750 mm                   16,762 mm
                              16,756 mm

L’incertitude globale U qui est dans cet exemple de ±6µm est obtenue par la formule
suivante :

U=k.uc

Avec

k : coefficient d’élargissement qui dépend du niveau de confiance uc : incertitude composée

   Cette incertitude composée uc est la somme de plusieurs incertitudes uxi des grandeurs
d’entrées (X1, X2, ..., Xn). Ces incertitudes uxi doivent faire l’objet d’une détermination. Pour
estimer cette incertitude, l’approche GUM propose deux méthodes qui permettent d’estimer
les composantes u(xi) de cette incertitude.

   1.2 Estimation de l’incertitude de type A

   Cette méthode est utilisée pour estimer l’incertitude liée à la repétabilité d’un procédé de
mesure. L’expérimentateur effectue une répétition de mesures sur une caractéristique X, en
conservant au mieux les mêmes conditions (même instrument de mesure, même
environnement, courte période de temps…). Il obtient après n répétitions n valeurs
indépendantes xi.

La moyenne arithmétique de cette série est donnée par la relation :




L’estimation de l’écart-type est donné par :


                  ∑ (x − x )
                    n
                                2
                          i

             s=    i =1

                       n −1
Cet écart-type s est l’estimation de la composante d’incertitude liée à la repétabilité.


Approche GUM                                                                               Page 2
Approche GUM

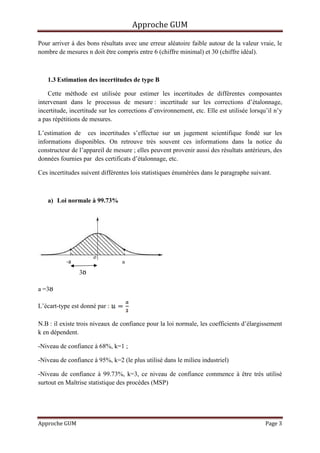

Pour arriver à des bons résultats avec une erreur aléatoire faible autour de la valeur vraie, le
nombre de mesures n doit être compris entre 6 (chiffre minimal) et 30 (chiffre idéal).



   1.3 Estimation des incertitudes de type B

    Cette méthode est utilisée pour estimer les incertitudes de différentes composantes
intervenant dans le processus de mesure : incertitude sur les corrections d’étalonnage,
incertitude, incertitude sur les corrections d’environnement, etc. Elle est utilisée lorsqu’il n’y
a pas répétitions de mesures.

L’estimation de ces incertitudes s’effectue sur un jugement scientifique fondé sur les
informations disponibles. On retrouve très souvent ces informations dans la notice du
constructeur de l’appareil de mesure ; elles peuvent provenir aussi des résultats antérieurs, des
données fournies par des certificats d’étalonnage, etc.

Ces incertitudes suivent différentes lois statistiques énumérées dans le paragraphe suivant.



   a) Loi normale à 99.73%




                                 a




           -a                    a
                3ᴕ

a =3ᴕ

L’écart-type est donné par :

N.B : il existe trois niveaux de confiance pour la loi normale, les coefficients d’élargissement
k en dépendent.

-Niveau de confiance à 68%, k=1 ;

-Niveau de confiance à 95%, k=2 (le plus utilisé dans le milieu industriel)

-Niveau de confiance à 99.73%, k=3, ce niveau de confiance commence à être très utilisé
surtout en Maîtrise statistique des procèdes (MSP)




Approche GUM                                                                               Page 3
Approche GUM

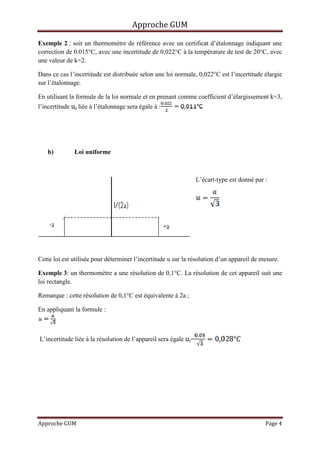

Exemple 2 : soit un thermomètre de référence avec un certificat d’étalonnage indiquant une
correction de 0.015°C, avec une incertitude de 0,022°C à la température de test de 20°C, avec
une valeur de k=2.

Dans ce cas l’incertitude est distribuée selon une loi normale, 0,022°C est l’incertitude élargie
sur l’étalonnage.

En utilisant la formule de la loi normale et en prenant comme coefficient d’élargissement k=3,
l’incertitude ue liée à l’étalonnage sera égale à :




    b)         Loi uniforme



                                                                  L’écart-type est donné par :




Cette loi est utilisée pour déterminer l’incertitude u sur la résolution d’un appareil de mesure.

Exemple 3: un thermomètre a une résolution de 0,1°C. La résolution de cet appareil suit une
loi rectangle.

Remarque : cette résolution de 0,1°C est équivalente à 2a ;

En appliquant la formule :



L’incertitude liée à la résolution de l’appareil sera égale ur=




Approche GUM                                                                                 Page 4
Approche GUM




   c) Loi arc sinus




L’écart-type est donné par :



Cette loi est utilisée pour estimer l’incertitude d’une grandeur oscillant entre deux extremums
de façon sensiblement sinusoïdale.

Exemple : température d’un local climatisé, d’une enceinte (régulation).

   d) Loi triangle isocèle




   -a                            a


L’écart-type est donné par :

Les quatre lois présentées ci-dessus sont des lois de distribution symétriques. Il existe aussi
des lois de distribution asymétriques qui peuvent être utilisés dans les cas suivants :

   • Transvasement de liquide à partir d’une fiole jaugée. La quantité de liquide versée est
     toujours inférieure à la quantité contenue, à cause des gouttes restant fixées aux parois.
   • Evaporation d’un produit volatil, si l’on veut déterminer la quantité d’un produit par
     pesée. Entre l’opération de pesée et l’utilisation du produit, une certaine proportion va
     s’évaporer et sera donc source d’incertitude.


Approche GUM                                                                            Page 5
Approche GUM

Pour modéliser ces phénomènes, nous utilisons la loi triangle rectangle.



                                          1/a




                             -2a/3                     4a/3
L’écart type est donné par :



Exemple 4: un produit volatil est mis à peser dans un bêcher. On connaît la valeur de
l’évaporation dans les conditions de mesure : 1mg par minute. Sachant que le délai entre le
versement du produit dans le bêcher, et le relevé de la pesée, est de 30 secondes, l’incertitude
d’évaporation sera la suivante : a étant égal ici à 0,5 mg :

                                                       u²(Ce)=



   1.4             Calcul de l’incertitude composée uc

    Les incertitudes             uxi    sur les grandeurs d’entrée du processus de mesure, ayant été
déterminées par les méthodes A et B de l’approche GUM, l’incertitude composée uc peut être
à son tour déterminée.

L’incertitude composée s’obtient par la formule suivante :

uc =     (u x1 )2 + (u x 2   )
                             2
                                 + ... + (u xn )
                                                   2




Comme cette formule le montre, l’incertitude composée est la somme des carrées des
incertitudes sur les grandeurs d’entrées.

Exemple 5 :

On désire vérifier la distance entre deux plans nominalement parallèles cotés à 123,5±0,1 mm.
Dans ce but, on réalise un empilage de trois cales étalons (100+20+3) et on effectue le zéro du
comparateur sur l’empilage.



Approche GUM                                                                                  Page 6
Approche GUM

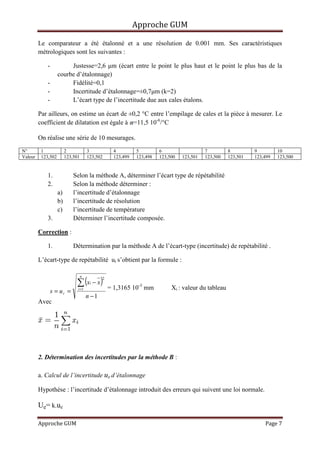

         Le comparateur a été étalonné et a une résolution de 0.001 mm. Ses caractéristiques
         métrologiques sont les suivantes :

             -           Justesse=2,6 µm (écart entre le point le plus haut et le point le plus bas de la
                    courbe d’étalonnage)
             -           Fidélité=0,1
             -           Incertitude d’étalonnage=±0,7µm (k=2)
             -           L’écart type de l’incertitude due aux cales étalons.

         Par ailleurs, on estime un écart de ±0,2 °C entre l’empilage de cales et la pièce à mesurer. Le
         coefficient de dilatation est égale à =11,5 10-6/°C

         On réalise une série de 10 mesurages.
N°        1              2             3            4         5         6                   7         8         9         10
Valeur    123,502        123,501       123,502      123,499   123,498   123,500   123,501   123,500   123,501   123,499   123,500


             1.              Selon la méthode A, déterminer l’écart type de répétabilité
             2.              Selon la méthode déterminer :
                    a)       l’incertitude d’étalonnage
                    b)       l’incertitude de résolution
                    c)       l’incertitude de température
             3.              Déterminer l’incertitude composée.

         Correction :

             1.              Détermination par la méthode A de l’écart-type (incertitude) de repétabilité .

         L’écart-type de repétabilité ur s’obtient par la formule :


                              ∑ (x − x )
                                   n
                                              2
                                        i
                                                  = 1,3165 10-3 mm           Xi : valeur du tableau
                 s = ur =      i =1

                                       n −1
         Avec




         2. Détermination des incertitudes par la méthode B :

         a. Calcul de l’incertitude ue d’étalonnage

         Hypothèse : l’incertitude d’étalonnage introduit des erreurs qui suivent une loi normale.

         Ue= k.ue

         Approche GUM                                                                                               Page 7
Approche GUM

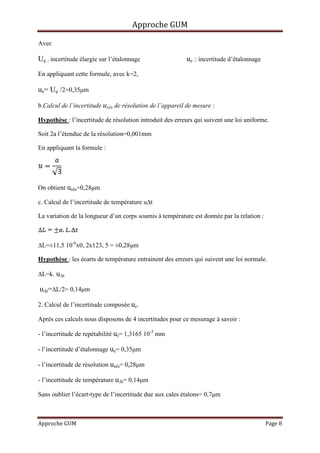

Avec

Ue : incertitude élargie sur l’étalonnage                 ue :: incertitude d’étalonnage
En appliquant cette formule, avec k=2,

ue= Ue /2=0,35µm

b.Calcul de l’incertitude urés de résolution de l’appareil de mesure :

Hypothèse : l’incertitude de résolution introduit des erreurs qui suivent une loi uniforme.

Soit 2a l’étendue de la résolution=0,001mm

En appliquant la formule :




On obtient urés=0,28µm

c. Calcul de l’incertitude de température u∆t

La variation de la longueur d’un corps soumis à température est donnée par la relation :



∆L=±11,5 10-6x0, 2x123, 5 = ±0,28µm

Hypothèse : les écarts de température entrainent des erreurs qui suivent une loi normale.

∆L=k. u∆t

u∆t=∆L/2= 0,14µm

2. Calcul de l’incertitude composée uc.

Après ces calculs nous disposons de 4 incertitudes pour ce mesurage à savoir :

- l’incertitude de repétabilité ur= 1,3165 10-3 mm

- l’incertitude d’étalonnage ue= 0,35µm

- l’incertitude de résolution urés= 0,28µm

- l’incertitude de température u∆t= 0,14µm

Sans oublier l’écart-type de l’incertitude due aux cales étalons= 0,7µm



Approche GUM                                                                               Page 8
Approche GUM

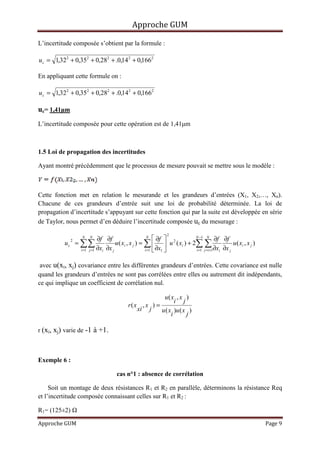

L’incertitude composée s’obtient par la formule :

u c = 1,322 + 0,352 + 0,282 + .0,14 2 + 0,1662

En appliquant cette formule on :

u c = 1,32 2 + 0,352 + 0,282 + .0,14 2 + 0,1662

uc= 1,41µm
L’incertitude composée pour cette opération est de 1,41µm



1.5 Loi de propagation des incertitudes

Ayant montré précédemment que le processus de mesure pouvait se mettre sous le modèle :



Cette fonction met en relation le mesurande et les grandeurs d’entrées (X1, X2,…, Xn).
Chacune de ces grandeurs d’entrée suit une loi de probabilité déterminée. La loi de
propagation d’incertitude s’appuyant sur cette fonction qui par la suite est développée en série
de Taylor, nous permet d’en déduire l’incertitude composée uc du mesurage :
                                                                   2
                      N   N
                               ∂f ∂f                       N
                                                                ∂f           N −1 N
                                                                                           ∂f ∂f
                   = ∑∑                 u ( x i , x j ) = ∑   u 2 ( x i ) + 2∑ ∑
               2
          uc                                                                                        u ( xi , x j )
                     i =1 j =1 ∂xi ∂x j                   i =1  ∂x1          i =1 j =i +1∂xi ∂x j



 avec u(xi, xj) covariance entre les différentes grandeurs d’entrées. Cette covariance est nulle
quand les grandeurs d’entrées ne sont pas corrélées entre elles ou autrement dit indépendants,
ce qui implique un coefficient de corrélation nul.

                                                             u( x , x )
                                                                   i j
                                               r( x , x ) =
                                                   xi j     u ( x )u ( x )
                                                                 i      j

r (xi, xj) varie de -1 à +1.



Exemple 6 :

                                         cas n°1 : absence de corrélation

     Soit un montage de deux résistances R1 et R2 en parallèle, déterminons la résistance Req
et l’incertitude composée connaissant celles sur R1 et R2 :

R1= (125±2)

Approche GUM                                                                                                         Page 9
Approche GUM

R2= (243±5)

La résistance équivalente est donnée par la relation suivante :

 1   1   1
   =   +
Req R1 R2

Soit :

          R1 R2
Req =
         R1 + R2

L’estimateur de la résistance équivalente est égal à :

          R1 R2               125 × 243
Req =                     =             = 82,54Ω
         R1 + R2              125 + 243

L’incertitude, par la loi de propagation des incertitudes est donnée par la variance :
                                              2              2
                      R1 R2               R1 R2  
                     ∂                  ∂         
                       R1 + R2   2        R1 + R2   σ 2 R
u c2 = σ 2 Re q   =                  σ R1 +
                         ∂R1                  ∂R2            2


                                                       
                    
                                  
                                           
                                                         
                                                          

Soit
                                                      2                2
                    R (R + R ) − R1R2  2       R1 (R1 + R2 ) − R1R2  2
uc2 = σ 2 Req     = 2 1 2              σ R1 +                        σ R2
                        (R1 + R2 )                  (R1 + R2 )      
        Pour déterminer les variances sur les résistances R1 et R2, on considère qu’elles sont
décrites par des lois normales et que les incertitudes correspondent au niveau de confiance
95% (alors k=2). Ainsi, les variances se calculent de la manière suivante :


    ∆R  2
                      2            2

σ =  1  =   =1Ω
    2
    R
     2  2
     1




            ∆R2 
                              2           2
                                    5
σ   2
         =                       =         = 6 , 25 Ω
            2 
    R2
                                   2

On obtient finalement l’incertitude composée uc :

uc =       σ   2
               R eq       =       0 , 27 = 0 , 52 Ω


Approche GUM                                                                             Page 10
Approche GUM

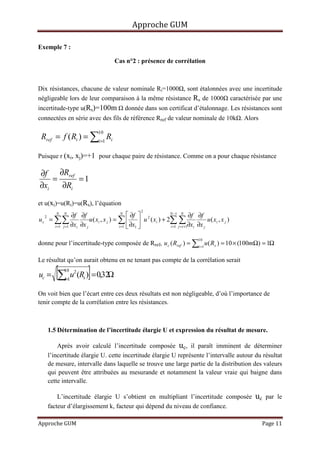

Exemple 7 :

                                           Cas n°2 : présence de corrélation



Dix résistances, chacune de valeur nominale Ri=1000 , sont étalonnées avec une incertitude
négligeable lors de leur comparaison à la même résistance Rs de 1000 caractérisée par une
incertitude-type u(Rs)=100m                      donnée dans son certificat d’étalonnage. Les résistances sont
connectées en série avec des fils de référence Rref de valeur nominale de 10k . Alors

 Rref = f ( Ri ) = ∑i=1 Ri
                                   10



Puisque r (xi, xj)=+1 pour chaque paire de résistance. Comme on a pour chaque résistance

∂f ∂Rref
    =     =1
∂xi   ∂Ri

et u(xi)=u(Ri)=u(Rs), l’équation
                                                          2
            N   N
                     ∂f ∂f                       N
                                                      ∂f           N −1 N
                                                                                 ∂f ∂f
         = ∑∑                 u ( x i , x j ) = ∑   u 2 ( x i ) + 2∑ ∑
     2
uc                                                                                         u ( xi , x j )
           i =1 j =1 ∂xi ∂x j                   i =1  ∂x1          i =1 j =i +1∂x i ∂x j



donne pour l’incertitude-type composée de Rref, u c ( Rref ) = ∑i =1 u ( Rs ) = 10 × (100mΩ) = 1Ω
                                                                                        10




Le résultat qu’on aurait obtenu en ne tenant pas compte de la corrélation serait

uc =        [∑ u (R )] = 0,32Ω
                10
                 i=1
                       2
                           s


On voit bien que l’écart entre ces deux résultats est non négligeable, d’où l’importance de
tenir compte de la corrélation entre les résistances.



         1.5 Détermination de l’incertitude élargie U et expression du résultat de mesure.

             Après avoir calculé l’incertitude composée uc, il paraît imminent de déterminer
         l’incertitude élargie U. cette incertitude élargie U représente l’intervalle autour du résultat
         de mesure, intervalle dans laquelle se trouve une large partie de la distribution des valeurs
         qui peuvent être attribuées au mesurande et notamment la valeur vraie qui baigne dans
         cette intervalle.

             L’incertitude élargie U s’obtient en multipliant l’incertitude composée                        uc   par le
         facteur d’élargissement k, facteur qui dépend du niveau de confiance.

Approche GUM                                                                                                 Page 11
Approche GUM

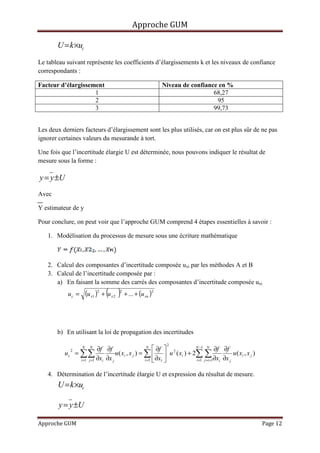

       U = k ×uc
Le tableau suivant représente les coefficients d’élargissements k et les niveaux de confiance
correspondants :

Facteur d’élargissement                                                 Niveau de confiance en %
                    1                                                                     68,27
                    2                                                                      95
                    3                                                                     99,73


Les deux derniers facteurs d’élargissement sont les plus utilisés, car on est plus sûr de ne pas
ignorer certaines valeurs du mesurande à tort.

Une fois que l’incertitude élargie U est déterminée, nous pouvons indiquer le résultat de
mesure sous la forme :

y = y ±U
Avec

Y estimateur de y

Pour conclure, on peut voir que l’approche GUM comprend 4 étapes essentielles à savoir :

   1. Modélisation du processus de mesure sous une écriture mathématique



   2. Calcul des composantes d’incertitude composée uxi par les méthodes A et B
   3. Calcul de l’incertitude composée par :
      a) En faisant la somme des carrés des composantes d’incertitude composée uxi
           uc =           (u x1 )2 + (u x 2   )
                                              2
                                                  + ... + (u xn )
                                                                    2




       b) En utilisant la loi de propagation des incertitudes
                                                                         2
                      N     N
                               ∂f ∂f                       N
                                                                ∂f  2      N −1 N
                                                                                         ∂f ∂f
                   = ∑∑                 u ( x i , x j ) = ∑   u ( x i ) + 2∑ ∑
               2
          uc                                                                                      u ( xi , x j )
                     i =1 j =1 ∂xi ∂x j                   i =1  ∂x1        i =1 j =i +1∂xi ∂x j


   4. Détermination de l’incertitude élargie U et expression du résultat de mesure.
       U = k ×uc

        y = y ±U

Approche GUM                                                                                                       Page 12
Approche GUM

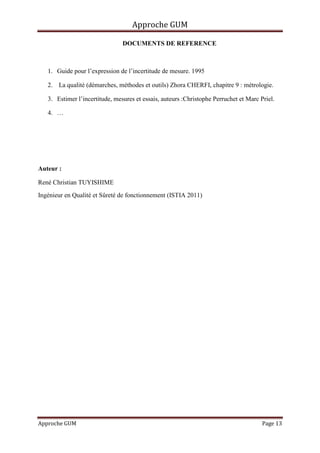

                                DOCUMENTS DE REFERENCE



   1. Guide pour l’expression de l’incertitude de mesure. 1995

   2. La qualité (démarches, méthodes et outils) Zhora CHERFI, chapitre 9 : métrologie.

   3. Estimer l’incertitude, mesures et essais, auteurs :Christophe Perruchet et Marc Priel.

   4. …




Auteur :

René Christian TUYISHIME
Ingénieur en Qualité et Sûreté de fonctionnement (ISTIA 2011)




Approche GUM                                                                           Page 13

Contenu connexe

Tendances

Slides de présentation de la thèse du doctorat
Slides de présentation de la thèse du doctoratSlides de présentation de la thèse du doctorat
Slides de présentation de la thèse du doctoratZyad Elkhadir

Noura belaid rapport de stage 1 final
Noura belaid rapport de stage 1 finalNoura belaid rapport de stage 1 final
Noura belaid rapport de stage 1 finalNoura BELAID

Présentation Norme iso 45001
Présentation Norme iso 45001Présentation Norme iso 45001
Présentation Norme iso 45001Cécile Ménard

Ppt mesure et analyse des vibrations
Ppt   mesure et analyse des vibrationsPpt   mesure et analyse des vibrations
Ppt mesure et analyse des vibrationsMaxime MIGNANWANDE

Amélioration continue et PDCA
Amélioration continue et PDCAAmélioration continue et PDCA
Amélioration continue et PDCASoulaima Ben salem

Conception d'un convoyeur à bande
Conception d'un convoyeur à bandeConception d'un convoyeur à bande
Conception d'un convoyeur à bandemedrouam

Chapitre 3 robotique e
Chapitre 3 robotique eChapitre 3 robotique e
Chapitre 3 robotique eMouna Souissi

La traçabilité logistique
La traçabilité logistiqueLa traçabilité logistique
La traçabilité logistiqueIlham Yachaoui

Management par la qualité selon l’ISO 9001 au service de la maîtrise des risques
Management par la qualité selon l’ISO 9001 au service de la maîtrise des risquesManagement par la qualité selon l’ISO 9001 au service de la maîtrise des risques
Management par la qualité selon l’ISO 9001 au service de la maîtrise des risquesPECB

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Ayoub Rouzi

METROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITEMETROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITEMounir Frija

Point 5. Exemples de la mise en place et du controle de qualité effectué dans...
Point 5. Exemples de la mise en place et du controle de qualité effectué dans...Point 5. Exemples de la mise en place et du controle de qualité effectué dans...
Point 5. Exemples de la mise en place et du controle de qualité effectué dans...Soils FAO-GSP

Exposé audit interne et controle interne
Exposé audit interne et controle interneExposé audit interne et controle interne
Exposé audit interne et controle internePasteur_Tunis

Nouveautés de la norme iso9001 2015
Nouveautés de la norme iso9001 2015Nouveautés de la norme iso9001 2015
Nouveautés de la norme iso9001 2015Abderrahmen Oueslati

La gestion des risques
La gestion des risquesLa gestion des risques
La gestion des risquesMariem SELLAMI


Tendances (20)

Présentation Qualité ISO
Présentation Qualité ISOPrésentation Qualité ISO
Présentation Qualité ISO

Rapport de stage
Rapport de stageRapport de stage
Rapport de stage

Slides de présentation de la thèse du doctorat
Slides de présentation de la thèse du doctoratSlides de présentation de la thèse du doctorat
Slides de présentation de la thèse du doctorat

Noura belaid rapport de stage 1 final
Noura belaid rapport de stage 1 finalNoura belaid rapport de stage 1 final
Noura belaid rapport de stage 1 final

Présentation Norme iso 45001
Présentation Norme iso 45001Présentation Norme iso 45001
Présentation Norme iso 45001

Ppt mesure et analyse des vibrations
Ppt   mesure et analyse des vibrationsPpt   mesure et analyse des vibrations
Ppt mesure et analyse des vibrations

Amélioration continue et PDCA
Amélioration continue et PDCAAmélioration continue et PDCA
Amélioration continue et PDCA

Conception d'un convoyeur à bande
Conception d'un convoyeur à bandeConception d'un convoyeur à bande
Conception d'un convoyeur à bande

Chapitre 3 robotique e
Chapitre 3 robotique eChapitre 3 robotique e
Chapitre 3 robotique e

La traçabilité logistique
La traçabilité logistiqueLa traçabilité logistique
La traçabilité logistique

Management par la qualité selon l’ISO 9001 au service de la maîtrise des risques
Management par la qualité selon l’ISO 9001 au service de la maîtrise des risquesManagement par la qualité selon l’ISO 9001 au service de la maîtrise des risques
Management par la qualité selon l’ISO 9001 au service de la maîtrise des risques

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...

Amdec
AmdecAmdec
Amdec

METROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITEMETROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITE

Point 5. Exemples de la mise en place et du controle de qualité effectué dans...
Point 5. Exemples de la mise en place et du controle de qualité effectué dans...Point 5. Exemples de la mise en place et du controle de qualité effectué dans...
Point 5. Exemples de la mise en place et du controle de qualité effectué dans...

Exposé audit interne et controle interne
Exposé audit interne et controle interneExposé audit interne et controle interne
Exposé audit interne et controle interne

Nouveautés de la norme iso9001 2015
Nouveautés de la norme iso9001 2015Nouveautés de la norme iso9001 2015
Nouveautés de la norme iso9001 2015

PFE Audit-social
PFE Audit-socialPFE Audit-social
PFE Audit-social

La gestion des risques
La gestion des risquesLa gestion des risques
La gestion des risques

6 Sigma
6 Sigma6 Sigma
6 Sigma


En vedette

Couvreur Aifcs Rouen
Couvreur Aifcs RouenCouvreur Aifcs Rouen
Couvreur Aifcs Rouenalilou2955

Maestria Didactica Historia Educacion Grecia
Maestria Didactica Historia Educacion GreciaMaestria Didactica Historia Educacion Grecia
Maestria Didactica Historia Educacion GreciaAdalberto

La tempête analyse spectrale
La tempête   analyse spectraleLa tempête   analyse spectrale
La tempête analyse spectraleyvesmigou

Investigacin y-metodologa3070
Investigacin y-metodologa3070Investigacin y-metodologa3070
Investigacin y-metodologa3070Adalberto

John lennon
John lennonJohn lennon
John lennonmonseo

Principales Rocas
Principales RocasPrincipales Rocas
Principales RocasBIO LBL

Estrategias De Aprendizaje4132
Estrategias De Aprendizaje4132Estrategias De Aprendizaje4132
Estrategias De Aprendizaje4132Adalberto

Morin doctorado pont08-1229013736446522-1
Morin doctorado pont08-1229013736446522-1Morin doctorado pont08-1229013736446522-1
Morin doctorado pont08-1229013736446522-1Adalberto

Septiembre Hermoso D[1]..
Septiembre Hermoso D[1]..Septiembre Hermoso D[1]..
Septiembre Hermoso D[1]..Adalberto

Formación basada en competencias
Formación basada en competencias Formación basada en competencias
Formación basada en competencias Adalberto

Evaluac ión 2
Evaluac ión 2Evaluac ión 2
Evaluac ión 2Adalberto

14 silueta 2
14  silueta 214  silueta 2
14 silueta 2Adalberto

Arte De La Basura.Mini
Arte De La Basura.MiniArte De La Basura.Mini
Arte De La Basura.Miniarnadelo

Chinemillenaire
ChinemillenaireChinemillenaire
ChinemillenaireSweety4441

Projet carriere john w
Projet carriere john wProjet carriere john w
Projet carriere john wred-john

Sublimissime
SublimissimeSublimissime
Sublimissimeetoila


En vedette (20)

Couvreur Aifcs Rouen
Couvreur Aifcs RouenCouvreur Aifcs Rouen
Couvreur Aifcs Rouen

Maestria Didactica Historia Educacion Grecia
Maestria Didactica Historia Educacion GreciaMaestria Didactica Historia Educacion Grecia
Maestria Didactica Historia Educacion Grecia

La tempête analyse spectrale
La tempête   analyse spectraleLa tempête   analyse spectrale
La tempête analyse spectrale

Maroc - Daniela e Vanessa 9ºC
Maroc - Daniela e Vanessa 9ºCMaroc - Daniela e Vanessa 9ºC
Maroc - Daniela e Vanessa 9ºC

Investigacin y-metodologa3070
Investigacin y-metodologa3070Investigacin y-metodologa3070
Investigacin y-metodologa3070

John lennon
John lennonJohn lennon
John lennon

Principales Rocas
Principales RocasPrincipales Rocas
Principales Rocas

Las Plantas
Las PlantasLas Plantas
Las Plantas

Estrategias De Aprendizaje4132
Estrategias De Aprendizaje4132Estrategias De Aprendizaje4132
Estrategias De Aprendizaje4132

Hibou petit duc
Hibou petit ducHibou petit duc
Hibou petit duc

Morin doctorado pont08-1229013736446522-1
Morin doctorado pont08-1229013736446522-1Morin doctorado pont08-1229013736446522-1
Morin doctorado pont08-1229013736446522-1

Septiembre Hermoso D[1]..
Septiembre Hermoso D[1]..Septiembre Hermoso D[1]..
Septiembre Hermoso D[1]..

Formación basada en competencias
Formación basada en competencias Formación basada en competencias
Formación basada en competencias

Evaluac ión 2
Evaluac ión 2Evaluac ión 2
Evaluac ión 2

Examen PráCtico De Excel 1
Examen PráCtico De Excel 1Examen PráCtico De Excel 1
Examen PráCtico De Excel 1

14 silueta 2
14  silueta 214  silueta 2
14 silueta 2

Arte De La Basura.Mini
Arte De La Basura.MiniArte De La Basura.Mini
Arte De La Basura.Mini

Chinemillenaire
ChinemillenaireChinemillenaire
Chinemillenaire

Projet carriere john w
Projet carriere john wProjet carriere john w
Projet carriere john w

Sublimissime
SublimissimeSublimissime
Sublimissime


Similaire à Approche GUM

Metrologie termilnal
Metrologie termilnalMetrologie termilnal
Metrologie termilnalm.a bensaaoud

Incertitude mesure cafmet_2008
Incertitude mesure cafmet_2008Incertitude mesure cafmet_2008
Incertitude mesure cafmet_2008Mohamed Kortbi

capteurs_rivision général instrumentation.pptx
capteurs_rivision général instrumentation.pptxcapteurs_rivision général instrumentation.pptx
capteurs_rivision général instrumentation.pptxAhmedLaibi

Capteur-lm335.ptt cours général sur les lm335
Capteur-lm335.ptt cours général sur les lm335Capteur-lm335.ptt cours général sur les lm335
Capteur-lm335.ptt cours général sur les lm335AhmedLaibi

Ecart type experimental : quelle formule choisir ?
Ecart type experimental : quelle formule choisir ?Ecart type experimental : quelle formule choisir ?
Ecart type experimental : quelle formule choisir ?Jean-Michel POU

2_systemes_mesure.pdf
2_systemes_mesure.pdf2_systemes_mesure.pdf
2_systemes_mesure.pdfCadelKante

MS2 presentation : pratiques de la démarche scientifiques
MS2 presentation : pratiques de la démarche scientifiquesMS2 presentation : pratiques de la démarche scientifiques
MS2 presentation : pratiques de la démarche scientifiquesJulien Physagreg

Explications sur le fascicule AFNOR FD X 07-014
Explications sur le fascicule AFNOR FD X 07-014Explications sur le fascicule AFNOR FD X 07-014
Explications sur le fascicule AFNOR FD X 07-014Jean-Michel POU

LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdf
LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdfLECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdf
LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdfAIMENHAMOUDA

Métrologie source de profits
Métrologie source de profitsMétrologie source de profits
Métrologie source de profitsJean-Michel POU

Des EMT dans les normes
Des EMT dans les normesDes EMT dans les normes
Des EMT dans les normesPascal Coquet

6sigma ibtissam el hassani-chapitre3
6sigma ibtissam el hassani-chapitre36sigma ibtissam el hassani-chapitre3
6sigma ibtissam el hassani-chapitre3ibtissam el hassani

Des mesures pour des décisions
Des mesures pour des décisionsDes mesures pour des décisions
Des mesures pour des décisionsJean-Michel POU

Métrologie - les instruments de mesure
Métrologie - les instruments de mesureMétrologie - les instruments de mesure
Métrologie - les instruments de mesureBRAHAM Alaeddine


Similaire à Approche GUM (20)

Metrologie termilnal
Metrologie termilnalMetrologie termilnal
Metrologie termilnal

Metrologie
MetrologieMetrologie
Metrologie

Incertitude mesure cafmet_2008
Incertitude mesure cafmet_2008Incertitude mesure cafmet_2008
Incertitude mesure cafmet_2008

capteurs_rivision général instrumentation.pptx
capteurs_rivision général instrumentation.pptxcapteurs_rivision général instrumentation.pptx
capteurs_rivision général instrumentation.pptx

Capteur-lm335.ptt cours général sur les lm335
Capteur-lm335.ptt cours général sur les lm335Capteur-lm335.ptt cours général sur les lm335
Capteur-lm335.ptt cours général sur les lm335

Ecart type experimental : quelle formule choisir ?
Ecart type experimental : quelle formule choisir ?Ecart type experimental : quelle formule choisir ?
Ecart type experimental : quelle formule choisir ?

2_systemes_mesure.pdf
2_systemes_mesure.pdf2_systemes_mesure.pdf
2_systemes_mesure.pdf

MS2 presentation : pratiques de la démarche scientifiques
MS2 presentation : pratiques de la démarche scientifiquesMS2 presentation : pratiques de la démarche scientifiques
MS2 presentation : pratiques de la démarche scientifiques

GMM
GMM GMM
GMM

Explications sur le fascicule AFNOR FD X 07-014
Explications sur le fascicule AFNOR FD X 07-014Explications sur le fascicule AFNOR FD X 07-014
Explications sur le fascicule AFNOR FD X 07-014

LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdf
LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdfLECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdf
LECTURES9&10du11-11-2023-METROLOGIE-CALCUL.pdf

Annexe D du FD X 07-039
Annexe D du FD X 07-039Annexe D du FD X 07-039
Annexe D du FD X 07-039

cec_SH.pdf
cec_SH.pdfcec_SH.pdf
cec_SH.pdf

Thème 2.docx
Thème 2.docxThème 2.docx
Thème 2.docx

Métrologie source de profits
Métrologie source de profitsMétrologie source de profits
Métrologie source de profits

Loic sarton (2)
Loic sarton (2)Loic sarton (2)
Loic sarton (2)

Des EMT dans les normes
Des EMT dans les normesDes EMT dans les normes
Des EMT dans les normes

6sigma ibtissam el hassani-chapitre3
6sigma ibtissam el hassani-chapitre36sigma ibtissam el hassani-chapitre3
6sigma ibtissam el hassani-chapitre3

Des mesures pour des décisions
Des mesures pour des décisionsDes mesures pour des décisions
Des mesures pour des décisions

Métrologie - les instruments de mesure
Métrologie - les instruments de mesureMétrologie - les instruments de mesure
Métrologie - les instruments de mesure


Approche GUM

  • 1. Approche GUM 0. Introduction à l’approche GUM Aujourd’hui, les entreprises sont amenées à contrôler la qualité des produits qu’elles mettent à disposition de leurs clients. Ce contrôle se fait souvent par des appareils de mesures. Les mesures données par un appareil de mesure sont toujours accompagnées d’une certaine incertitude qui a pour effet le non connaissance de la valeur vraie du mesurage. Cette incertitude a pour source principale les erreurs commises lors du mesurage. Ces erreurs peuvent être classées en trois catégories : • Erreur systématique : cette erreur peut engendrer des interprétations erronées car elle agit souvent dans le même sens. Dans certains cas, cette erreur peut être corrigée compte tenu du fait que son effet est quantifié. • Erreur grossière : elle est souvent appelée valeur aberrante. Cette erreur est facilement identifiable et souvent due à une faute (erreur de lecture, procédure non conforme, etc.) • Erreur aléatoire : est la somme des erreurs dues à des facteurs non contrôlables (bruit). Elle est évaluée et interprétée par des techniques statistiques (ANAVAR). Il existe plusieurs méthodes pour déterminer cette incertitude dont l’approche GUM que nous présentons dans cet article. 1. APPROCHE GUM GUM est un guide d’expression de l’incertitude de mesure. Elle est issue de la norme NF EN 13005. Cette approche permet d’exprimer l’incertitude d’une mesure, en s’appuyant sur la modélisation du processus de mesure sous une écriture mathématique reprenant toutes les informations dont dispose l’expérimentateur pour déterminer le résultat de mesure ou d’essai. Soit Y le mesurande, X1, X2, Xn étant les grandeurs d’entrées ou informations dont dispose l’expérimentateur. Ces grandeurs sont des variables aléatoires. Ce sont ces mêmes variables qui sont la source de l’incertitude autour de la valeur vraie. La valeur vraie, même si elle n’est jamais connue, on sait avec exactitude qu’elle est contenue dans un intervalle donnée avec une probabilité déterminée. Exemple 1: Longueur L=16,756 mm± 6µm. Approche GUM Page 1
  • 2. Approche GUM Cette indication de mesure nous montre que la valeur vraie se trouve dans un intervalle [16,75 ; 16,762] avec une probabilité qui est souvent de 99.73% (niveau de confiance industriel). uc 16,750 mm 16,762 mm 16,756 mm L’incertitude globale U qui est dans cet exemple de ±6µm est obtenue par la formule suivante : U=k.uc Avec k : coefficient d’élargissement qui dépend du niveau de confiance uc : incertitude composée Cette incertitude composée uc est la somme de plusieurs incertitudes uxi des grandeurs d’entrées (X1, X2, ..., Xn). Ces incertitudes uxi doivent faire l’objet d’une détermination. Pour estimer cette incertitude, l’approche GUM propose deux méthodes qui permettent d’estimer les composantes u(xi) de cette incertitude. 1.2 Estimation de l’incertitude de type A Cette méthode est utilisée pour estimer l’incertitude liée à la repétabilité d’un procédé de mesure. L’expérimentateur effectue une répétition de mesures sur une caractéristique X, en conservant au mieux les mêmes conditions (même instrument de mesure, même environnement, courte période de temps…). Il obtient après n répétitions n valeurs indépendantes xi. La moyenne arithmétique de cette série est donnée par la relation : L’estimation de l’écart-type est donné par : ∑ (x − x ) n 2 i s= i =1 n −1 Cet écart-type s est l’estimation de la composante d’incertitude liée à la repétabilité. Approche GUM Page 2
  • 3. Approche GUM Pour arriver à des bons résultats avec une erreur aléatoire faible autour de la valeur vraie, le nombre de mesures n doit être compris entre 6 (chiffre minimal) et 30 (chiffre idéal). 1.3 Estimation des incertitudes de type B Cette méthode est utilisée pour estimer les incertitudes de différentes composantes intervenant dans le processus de mesure : incertitude sur les corrections d’étalonnage, incertitude, incertitude sur les corrections d’environnement, etc. Elle est utilisée lorsqu’il n’y a pas répétitions de mesures. L’estimation de ces incertitudes s’effectue sur un jugement scientifique fondé sur les informations disponibles. On retrouve très souvent ces informations dans la notice du constructeur de l’appareil de mesure ; elles peuvent provenir aussi des résultats antérieurs, des données fournies par des certificats d’étalonnage, etc. Ces incertitudes suivent différentes lois statistiques énumérées dans le paragraphe suivant. a) Loi normale à 99.73% a -a a 3ᴕ a =3ᴕ L’écart-type est donné par : N.B : il existe trois niveaux de confiance pour la loi normale, les coefficients d’élargissement k en dépendent. -Niveau de confiance à 68%, k=1 ; -Niveau de confiance à 95%, k=2 (le plus utilisé dans le milieu industriel) -Niveau de confiance à 99.73%, k=3, ce niveau de confiance commence à être très utilisé surtout en Maîtrise statistique des procèdes (MSP) Approche GUM Page 3
  • 4. Approche GUM Exemple 2 : soit un thermomètre de référence avec un certificat d’étalonnage indiquant une correction de 0.015°C, avec une incertitude de 0,022°C à la température de test de 20°C, avec une valeur de k=2. Dans ce cas l’incertitude est distribuée selon une loi normale, 0,022°C est l’incertitude élargie sur l’étalonnage. En utilisant la formule de la loi normale et en prenant comme coefficient d’élargissement k=3, l’incertitude ue liée à l’étalonnage sera égale à : b) Loi uniforme L’écart-type est donné par : Cette loi est utilisée pour déterminer l’incertitude u sur la résolution d’un appareil de mesure. Exemple 3: un thermomètre a une résolution de 0,1°C. La résolution de cet appareil suit une loi rectangle. Remarque : cette résolution de 0,1°C est équivalente à 2a ; En appliquant la formule : L’incertitude liée à la résolution de l’appareil sera égale ur= Approche GUM Page 4
  • 5. Approche GUM c) Loi arc sinus L’écart-type est donné par : Cette loi est utilisée pour estimer l’incertitude d’une grandeur oscillant entre deux extremums de façon sensiblement sinusoïdale. Exemple : température d’un local climatisé, d’une enceinte (régulation). d) Loi triangle isocèle -a a L’écart-type est donné par : Les quatre lois présentées ci-dessus sont des lois de distribution symétriques. Il existe aussi des lois de distribution asymétriques qui peuvent être utilisés dans les cas suivants : • Transvasement de liquide à partir d’une fiole jaugée. La quantité de liquide versée est toujours inférieure à la quantité contenue, à cause des gouttes restant fixées aux parois. • Evaporation d’un produit volatil, si l’on veut déterminer la quantité d’un produit par pesée. Entre l’opération de pesée et l’utilisation du produit, une certaine proportion va s’évaporer et sera donc source d’incertitude. Approche GUM Page 5
  • 6. Approche GUM Pour modéliser ces phénomènes, nous utilisons la loi triangle rectangle. 1/a -2a/3 4a/3 L’écart type est donné par : Exemple 4: un produit volatil est mis à peser dans un bêcher. On connaît la valeur de l’évaporation dans les conditions de mesure : 1mg par minute. Sachant que le délai entre le versement du produit dans le bêcher, et le relevé de la pesée, est de 30 secondes, l’incertitude d’évaporation sera la suivante : a étant égal ici à 0,5 mg : u²(Ce)= 1.4 Calcul de l’incertitude composée uc Les incertitudes uxi sur les grandeurs d’entrée du processus de mesure, ayant été déterminées par les méthodes A et B de l’approche GUM, l’incertitude composée uc peut être à son tour déterminée. L’incertitude composée s’obtient par la formule suivante : uc = (u x1 )2 + (u x 2 ) 2 + ... + (u xn ) 2 Comme cette formule le montre, l’incertitude composée est la somme des carrées des incertitudes sur les grandeurs d’entrées. Exemple 5 : On désire vérifier la distance entre deux plans nominalement parallèles cotés à 123,5±0,1 mm. Dans ce but, on réalise un empilage de trois cales étalons (100+20+3) et on effectue le zéro du comparateur sur l’empilage. Approche GUM Page 6
  • 7. Approche GUM Le comparateur a été étalonné et a une résolution de 0.001 mm. Ses caractéristiques métrologiques sont les suivantes : - Justesse=2,6 µm (écart entre le point le plus haut et le point le plus bas de la courbe d’étalonnage) - Fidélité=0,1 - Incertitude d’étalonnage=±0,7µm (k=2) - L’écart type de l’incertitude due aux cales étalons. Par ailleurs, on estime un écart de ±0,2 °C entre l’empilage de cales et la pièce à mesurer. Le coefficient de dilatation est égale à =11,5 10-6/°C On réalise une série de 10 mesurages. N° 1 2 3 4 5 6 7 8 9 10 Valeur 123,502 123,501 123,502 123,499 123,498 123,500 123,501 123,500 123,501 123,499 123,500 1. Selon la méthode A, déterminer l’écart type de répétabilité 2. Selon la méthode déterminer : a) l’incertitude d’étalonnage b) l’incertitude de résolution c) l’incertitude de température 3. Déterminer l’incertitude composée. Correction : 1. Détermination par la méthode A de l’écart-type (incertitude) de repétabilité . L’écart-type de repétabilité ur s’obtient par la formule : ∑ (x − x ) n 2 i = 1,3165 10-3 mm Xi : valeur du tableau s = ur = i =1 n −1 Avec 2. Détermination des incertitudes par la méthode B : a. Calcul de l’incertitude ue d’étalonnage Hypothèse : l’incertitude d’étalonnage introduit des erreurs qui suivent une loi normale. Ue= k.ue Approche GUM Page 7
  • 8. Approche GUM Avec Ue : incertitude élargie sur l’étalonnage ue :: incertitude d’étalonnage En appliquant cette formule, avec k=2, ue= Ue /2=0,35µm b.Calcul de l’incertitude urés de résolution de l’appareil de mesure : Hypothèse : l’incertitude de résolution introduit des erreurs qui suivent une loi uniforme. Soit 2a l’étendue de la résolution=0,001mm En appliquant la formule : On obtient urés=0,28µm c. Calcul de l’incertitude de température u∆t La variation de la longueur d’un corps soumis à température est donnée par la relation : ∆L=±11,5 10-6x0, 2x123, 5 = ±0,28µm Hypothèse : les écarts de température entrainent des erreurs qui suivent une loi normale. ∆L=k. u∆t u∆t=∆L/2= 0,14µm 2. Calcul de l’incertitude composée uc. Après ces calculs nous disposons de 4 incertitudes pour ce mesurage à savoir : - l’incertitude de repétabilité ur= 1,3165 10-3 mm - l’incertitude d’étalonnage ue= 0,35µm - l’incertitude de résolution urés= 0,28µm - l’incertitude de température u∆t= 0,14µm Sans oublier l’écart-type de l’incertitude due aux cales étalons= 0,7µm Approche GUM Page 8
  • 9. Approche GUM L’incertitude composée s’obtient par la formule : u c = 1,322 + 0,352 + 0,282 + .0,14 2 + 0,1662 En appliquant cette formule on : u c = 1,32 2 + 0,352 + 0,282 + .0,14 2 + 0,1662 uc= 1,41µm L’incertitude composée pour cette opération est de 1,41µm 1.5 Loi de propagation des incertitudes Ayant montré précédemment que le processus de mesure pouvait se mettre sous le modèle : Cette fonction met en relation le mesurande et les grandeurs d’entrées (X1, X2,…, Xn). Chacune de ces grandeurs d’entrée suit une loi de probabilité déterminée. La loi de propagation d’incertitude s’appuyant sur cette fonction qui par la suite est développée en série de Taylor, nous permet d’en déduire l’incertitude composée uc du mesurage : 2 N N ∂f ∂f N  ∂f  N −1 N ∂f ∂f = ∑∑ u ( x i , x j ) = ∑   u 2 ( x i ) + 2∑ ∑ 2 uc u ( xi , x j ) i =1 j =1 ∂xi ∂x j i =1  ∂x1  i =1 j =i +1∂xi ∂x j avec u(xi, xj) covariance entre les différentes grandeurs d’entrées. Cette covariance est nulle quand les grandeurs d’entrées ne sont pas corrélées entre elles ou autrement dit indépendants, ce qui implique un coefficient de corrélation nul. u( x , x ) i j r( x , x ) = xi j u ( x )u ( x ) i j r (xi, xj) varie de -1 à +1. Exemple 6 : cas n°1 : absence de corrélation Soit un montage de deux résistances R1 et R2 en parallèle, déterminons la résistance Req et l’incertitude composée connaissant celles sur R1 et R2 : R1= (125±2) Approche GUM Page 9
  • 10. Approche GUM R2= (243±5) La résistance équivalente est donnée par la relation suivante : 1 1 1 = + Req R1 R2 Soit : R1 R2 Req = R1 + R2 L’estimateur de la résistance équivalente est égal à : R1 R2 125 × 243 Req = = = 82,54Ω R1 + R2 125 + 243 L’incertitude, par la loi de propagation des incertitudes est donnée par la variance : 2 2   R1 R2     R1 R2    ∂  ∂    R1 + R2   2   R1 + R2   σ 2 R u c2 = σ 2 Re q = σ R1 +  ∂R1   ∂R2  2             Soit 2 2  R (R + R ) − R1R2  2  R1 (R1 + R2 ) − R1R2  2 uc2 = σ 2 Req = 2 1 2  σ R1 +   σ R2  (R1 + R2 )   (R1 + R2 )  Pour déterminer les variances sur les résistances R1 et R2, on considère qu’elles sont décrites par des lois normales et que les incertitudes correspondent au niveau de confiance 95% (alors k=2). Ainsi, les variances se calculent de la manière suivante : ∆R  2 2 2 σ =  1  =   =1Ω 2 R  2  2 1  ∆R2  2 2 5 σ 2 =  =   = 6 , 25 Ω  2  R2  2 On obtient finalement l’incertitude composée uc : uc = σ 2 R eq = 0 , 27 = 0 , 52 Ω Approche GUM Page 10
  • 11. Approche GUM Exemple 7 : Cas n°2 : présence de corrélation Dix résistances, chacune de valeur nominale Ri=1000 , sont étalonnées avec une incertitude négligeable lors de leur comparaison à la même résistance Rs de 1000 caractérisée par une incertitude-type u(Rs)=100m donnée dans son certificat d’étalonnage. Les résistances sont connectées en série avec des fils de référence Rref de valeur nominale de 10k . Alors Rref = f ( Ri ) = ∑i=1 Ri 10 Puisque r (xi, xj)=+1 pour chaque paire de résistance. Comme on a pour chaque résistance ∂f ∂Rref = =1 ∂xi ∂Ri et u(xi)=u(Ri)=u(Rs), l’équation 2 N N ∂f ∂f N  ∂f  N −1 N ∂f ∂f = ∑∑ u ( x i , x j ) = ∑   u 2 ( x i ) + 2∑ ∑ 2 uc u ( xi , x j ) i =1 j =1 ∂xi ∂x j i =1  ∂x1  i =1 j =i +1∂x i ∂x j donne pour l’incertitude-type composée de Rref, u c ( Rref ) = ∑i =1 u ( Rs ) = 10 × (100mΩ) = 1Ω 10 Le résultat qu’on aurait obtenu en ne tenant pas compte de la corrélation serait uc = [∑ u (R )] = 0,32Ω 10 i=1 2 s On voit bien que l’écart entre ces deux résultats est non négligeable, d’où l’importance de tenir compte de la corrélation entre les résistances. 1.5 Détermination de l’incertitude élargie U et expression du résultat de mesure. Après avoir calculé l’incertitude composée uc, il paraît imminent de déterminer l’incertitude élargie U. cette incertitude élargie U représente l’intervalle autour du résultat de mesure, intervalle dans laquelle se trouve une large partie de la distribution des valeurs qui peuvent être attribuées au mesurande et notamment la valeur vraie qui baigne dans cette intervalle. L’incertitude élargie U s’obtient en multipliant l’incertitude composée uc par le facteur d’élargissement k, facteur qui dépend du niveau de confiance. Approche GUM Page 11
  • 12. Approche GUM U = k ×uc Le tableau suivant représente les coefficients d’élargissements k et les niveaux de confiance correspondants : Facteur d’élargissement Niveau de confiance en % 1 68,27 2 95 3 99,73 Les deux derniers facteurs d’élargissement sont les plus utilisés, car on est plus sûr de ne pas ignorer certaines valeurs du mesurande à tort. Une fois que l’incertitude élargie U est déterminée, nous pouvons indiquer le résultat de mesure sous la forme : y = y ±U Avec Y estimateur de y Pour conclure, on peut voir que l’approche GUM comprend 4 étapes essentielles à savoir : 1. Modélisation du processus de mesure sous une écriture mathématique 2. Calcul des composantes d’incertitude composée uxi par les méthodes A et B 3. Calcul de l’incertitude composée par : a) En faisant la somme des carrés des composantes d’incertitude composée uxi uc = (u x1 )2 + (u x 2 ) 2 + ... + (u xn ) 2 b) En utilisant la loi de propagation des incertitudes 2 N N ∂f ∂f N  ∂f  2 N −1 N ∂f ∂f = ∑∑ u ( x i , x j ) = ∑   u ( x i ) + 2∑ ∑ 2 uc u ( xi , x j ) i =1 j =1 ∂xi ∂x j i =1  ∂x1  i =1 j =i +1∂xi ∂x j 4. Détermination de l’incertitude élargie U et expression du résultat de mesure. U = k ×uc y = y ±U Approche GUM Page 12
  • 13. Approche GUM DOCUMENTS DE REFERENCE 1. Guide pour l’expression de l’incertitude de mesure. 1995 2. La qualité (démarches, méthodes et outils) Zhora CHERFI, chapitre 9 : métrologie. 3. Estimer l’incertitude, mesures et essais, auteurs :Christophe Perruchet et Marc Priel. 4. … Auteur : René Christian TUYISHIME Ingénieur en Qualité et Sûreté de fonctionnement (ISTIA 2011) Approche GUM Page 13
