La vibration du béton sur chantier améliore la compacité, réduit la porosité et accroît les caractéristiques mécaniques. Elle permet une meilleure répartition des grains et expulse l'air, mais un excès de vibration peut entraîner des problèmes tels que la ségrégation. Les paramètres de vibration, tels que la durée et l'emplacement, sont cruciaux pour obtenir un béton de qualité.

1. La vibration du béton sur chantier www.jexpoz.com

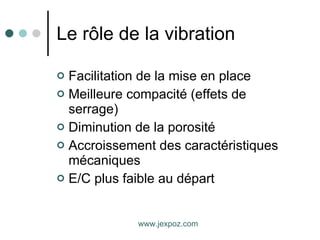

2. Le rôle de la vibration Facilitation de la mise en place Meilleure compacité (effets de serrage) Diminution de la porosité Accroissement des caractéristiques mécaniques E/C plus faible au départ www.jexpoz.com

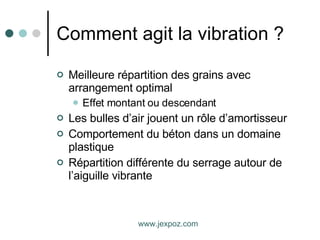

3. Comment agit la vibration ? Meilleure répartition des grains avec arrangement optimal Effet montant ou descendant Les bulles d’air jouent un rôle d’amortisseur Comportement du béton dans un domaine plastique Répartition différente du serrage autour de l’aiguille vibrante www.jexpoz.com

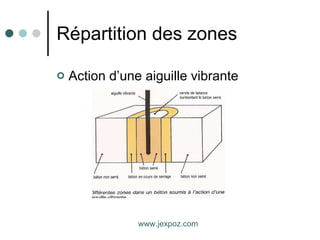

4. Répartition des zones Action d’une aiguille vibrante www.jexpoz.com

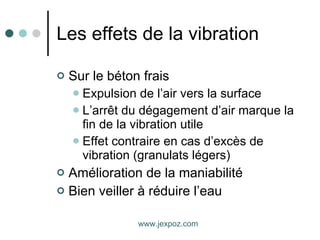

5. Les effets de la vibration Sur le béton frais Expulsion de l’air vers la surface L’arrêt du dégagement d’air marque la fin de la vibration utile Effet contraire en cas d’excès de vibration (granulats légers) Amélioration de la maniabilité Bien veiller à réduire l’eau www.jexpoz.com

6. Exemple de vibration L’aiguille vibrante remonte l’air en surface www.jexpoz.com

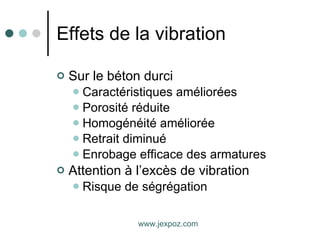

7. Effets de la vibration Sur le béton durci Caractéristiques améliorées Porosité réduite Homogénéité améliorée Retrait diminué Enrobage efficace des armatures Attention à l’excès de vibration Risque de ségrégation www.jexpoz.com

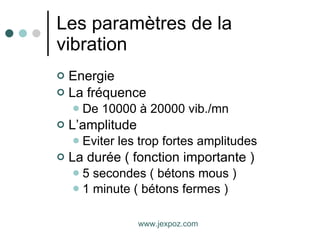

8. Les paramètres de la vibration Energie La fréquence De 10000 à 20000 vib./mn L’amplitude Eviter les trop fortes amplitudes La durée ( fonction importante ) 5 secondes ( bétons mous ) 1 minute ( bétons fermes ) www.jexpoz.com

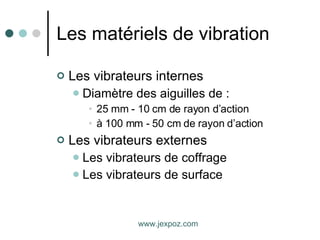

9. Les matériels de vibration Les vibrateurs internes Diamètre des aiguilles de : 25 mm - 10 cm de rayon d’action à 100 mm - 50 cm de rayon d’action Les vibrateurs externes Les vibrateurs de coffrage Les vibrateurs de surface www.jexpoz.com

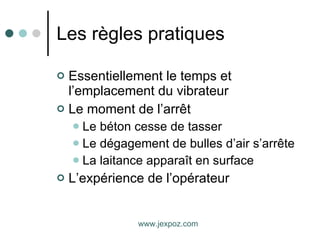

10. Les règles pratiques Essentiellement le temps et l’emplacement du vibrateur Le moment de l’arrêt Le béton cesse de tasser Le dégagement de bulles d’air s’arrête La laitance apparaît en surface L’expérience de l’opérateur www.jexpoz.com

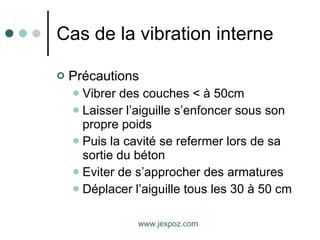

11. Cas de la vibration interne Précautions Vibrer des couches < à 50cm Laisser l’aiguille s’enfoncer sous son propre poids Puis la cavité se refermer lors de sa sortie du béton Eviter de s’approcher des armatures Déplacer l’aiguille tous les 30 à 50 cm www.jexpoz.com

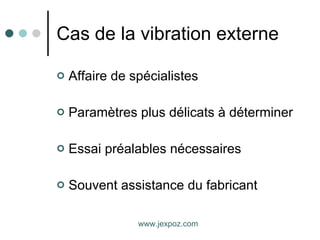

12. Cas de la vibration externe Affaire de spécialistes Paramètres plus délicats à déterminer Essai préalables nécessaires Souvent assistance du fabricant www.jexpoz.com

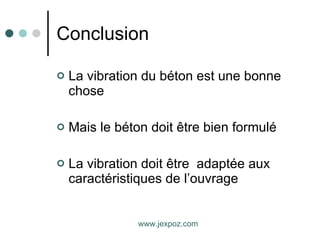

13. Conclusion La vibration du béton est une bonne chose Mais le béton doit être bien formulé La vibration doit être adaptée aux caractéristiques de l’ouvrage www.jexpoz.com

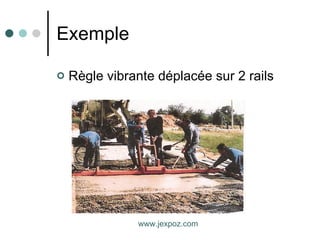

14. Exemple Règle vibrante déplacée sur 2 rails www.jexpoz.com
