Construire une maison bioclimatique
http://www.maison-bioclimatique.info/
La construction d'une maison bioclimatique
est basée sur une compréhension du site et
de ses contraintes ainsi que des besoins des
habitants.
L'enveloppe de la maison bioclimatique
( murs extérieurs, fenêtres, toiture...) assure
l'interaction entre dehors et dedans et agit
comme un habit. Pour cela, la façade doit
s'adapter en fonction des conditions
extérieurs.
La rénovation d'une maison bioclimatique
existante doit être basée sur une
compréhension de son fonctionnement
actuel.
En effet, une rénovation mal conçue pour
créer des pathologies et détériorer les
conditions de confort en été ou en hiver.
Rénover une maison bioclimatique
2. www.maison-bioclimatique.info
Construire une maison bioclimatique

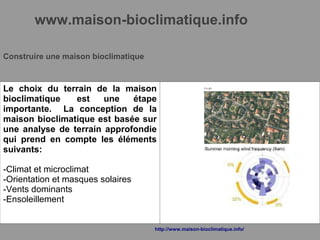

Le choix du terrain de la maison
bioclimatique est une étape
importante. La conception de la
maison bioclimatique est basée sur
une analyse de terrain approfondie
qui prend en compte les éléments
suivants:
-Climat et microclimat
-Orientation et masques solaires
-Vents dominants
-Ensoleillement
http://www.maison-bioclimatique.info/
3. www.maison-bioclimatique.info
Construire une maison bioclimatique

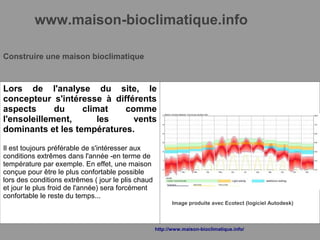

Lors de l'analyse du site, le
concepteur s'intéresse à différents
aspects du climat comme
l'ensoleillement, les vents
dominants et les températures.
Il est toujours préférable de s'intéresser aux
conditions extrêmes dans l'année -en terme de
température par exemple. En effet, une maison
conçue pour être le plus confortable possible
lors des conditions extrêmes ( jour le plis chaud
et jour le plus froid de l'année) sera forcément
confortable le reste du temps...
Image produite avec Ecotect (logiciel Autodesk)
http://www.maison-bioclimatique.info/
4. www.maison-bioclimatique.info
Construire une maison bioclimatique

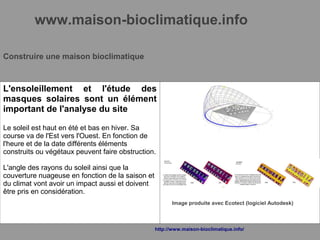

L'ensoleillement et l'étude des
masques solaires sont un élément
important de l'analyse du site
Le soleil est haut en été et bas en hiver. Sa
course va de l'Est vers l'Ouest. En fonction de
l'heure et de la date différents éléments
construits ou végétaux peuvent faire obstruction.
L'angle des rayons du soleil ainsi que la
couverture nuageuse en fonction de la saison et
du climat vont avoir un impact aussi et doivent
être pris en considération.
Image produite avec Ecotect (logiciel Autodesk)
http://www.maison-bioclimatique.info/
5. www.maison-bioclimatique.info
Construire une maison bioclimatique

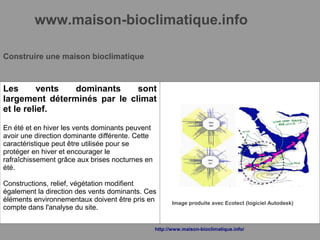

Les vents dominants sont
largement déterminés par le climat
et le relief.
En été et en hiver les vents dominants peuvent
avoir une direction dominante différente. Cette
caractéristique peut être utilisée pour se
protéger en hiver et encourager le
rafraîchissement grâce aux brises nocturnes en
été.
Constructions, relief, végétation modifient
également la direction des vents dominants. Ces
éléments environnementaux doivent être pris en
compte dans l'analyse du site.
Image produite avec Ecotect (logiciel Autodesk)
http://www.maison-bioclimatique.info/
6. www.maison-bioclimatique.info
Construire une maison bioclimatique

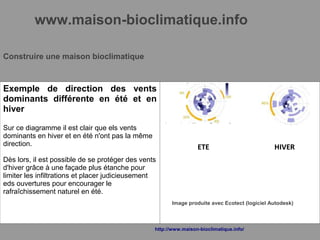

Exemple de direction des vents
dominants différente en été et en
hiver
Sur ce diagramme il est clair que els vents
dominants en hiver et en été n'ont pas la même
direction.
Dès lors, il est possible de se protéger des vents
d'hiver grâce à une façade plus étanche pour
limiter les infiltrations et placer judicieusement
eds ouvertures pour encourager le
rafraîchissement naturel en été.
ETE HIVER
Image produite avec Ecotect (logiciel Autodesk)
http://www.maison-bioclimatique.info/
7. www.maison-bioclimatique.info
Demande de devis (lien) de construction d'une maison bioclimatique
Utilisez notre service gratuit de mise en
relation avec des architectes, maître d’œuvre
et constructeurs de maison à l'échelle
nationale et remplissez le formulaire pour
demander un devis de construction de
maison bioclimatique auprès de jusqu'à cinq
professionnels qualifiés près de chez vous.
Demande de devis sans
engagement et gratuit :
construction de maison bioclimatique
Trouver une entreprise
(tous corps d'état)
http://www.maison-bioclimatique.info/
8. www.maison-bioclimatique.info

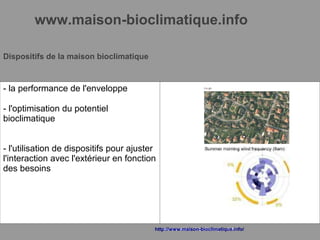

Dispositifs de la maison bioclimatique
www.maison-bioclimatqiue.info
- la performance de l'enveloppe
- l'optimisation du potentiel
bioclimatique
- l'utilisation de dispositifs pour ajuster
l'interaction avec l'extérieur en fonction
des besoins
http://www.maison-bioclimatique.info/http://www.maison-bioclimatique.info/
9. www.maison-bioclimatique.info
Confort thermique de la maison bioclimatique
Tout d'abord, la maison bioclimatique doit
bien sur répondre à la réglementation
thermique en vigueur et a donc une
obligation de résultat en terme de
performance énergétique de l'enveloppe et
consommation d'énergie maximale.
Cependant, différents modes
constructifs présentent différents
avantages et inconvénients en
fonction du climat.
http://www.maison-bioclimatique.info/
10. www.maison-bioclimatique.info
Confort thermique de la maison bioclimatique
www.maison-bioclimatqiue.info
L'étanchéité à l'air a une importance pour
la performance énergétique de la maison
en été comme en hiver
Sur les images à droite vous voyez la
simulation thermique de deux maison
identiques , isolés de la même
manière. Celle de gauche est peu
étanche à l'air, celle de droit est
étanche à l'ai. Les pertes et gains de
chaleur par infiltration sont en vert.
Vous voyez que en hiver la maison de
gauche sera plus froide et en été elle
sera plus chaude.
Maison perméable Maison étanche à l'air
11. www.maison-bioclimatique.info
Confort thermique de la maison bioclimatique

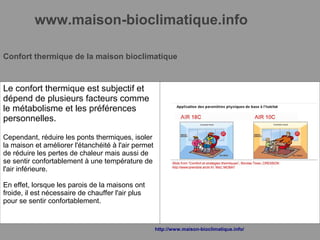

Le confort thermique est subjectif et
dépend de plusieurs facteurs comme
le métabolisme et les préférences
personnelles.
Cependant, réduire les ponts thermiques, isoler
la maison et améliorer l'étanchéité à l'air permet
de réduire les pertes de chaleur mais aussi de
se sentir confortablement à une température de
l'air inférieure.
En effet, lorsque les parois de la maisons ont
froide, il est nécessaire de chauffer l'air plus
pour se sentir confortablement.
http://www.maison-bioclimatique.info/
12. www.maison-bioclimatique.info

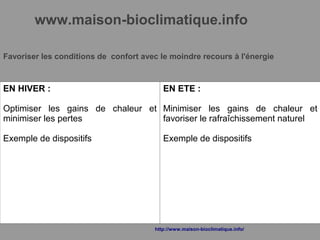

Favoriser les conditions de confort avec le moindre recours à l'énergie
EN HIVER :
Optimiser les gains de chaleur et
minimiser les pertes
Exemple de dispositifs
EN ETE :
Minimiser les gains de chaleur et
favoriser le rafraîchissement naturel
Exemple de dispositifs
http://www.maison-bioclimatique.info/
13. www.maison-bioclimatique.info
Demande de devis (lien) de construction d'une maison bioclimatique
Utilisez notre service gratuit de mise en
relation avec des architectes, maître d’œuvre
et constructeurs de maison à l'échelle
nationale et remplissez le formulaire pour
demander un devis de construction de
maison bioclimatique auprès de jusqu'à cinq
professionnels qualifiés près de chez vous.
Demande de devis sans
engagement et gratuit :
construction de maison bioclimatique
Trouver une entreprise
(tous corps d'état)
http://www.maison-bioclimatique.info/
14. www.maison-bioclimatique.info
Confort thermique de la maison bioclimatique

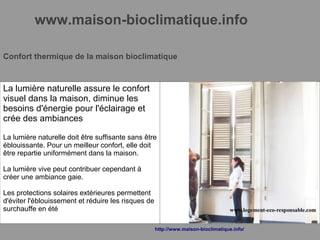

La lumière naturelle assure le confort
visuel dans la maison, diminue les
besoins d'énergie pour l'éclairage et
crée des ambiances
La lumière naturelle doit être suffisante sans être
éblouissante. Pour un meilleur confort, elle doit
être repartie uniformément dans la maison.
La lumière vive peut contribuer cependant à
créer une ambiance gaie.
Les protections solaires extérieures permettent
d'éviter l'éblouissement et réduire les risques de
surchauffe en été
http://www.maison-bioclimatique.info/
15. www.maison-bioclimatique.info
Confort thermique de la maison bioclimatique

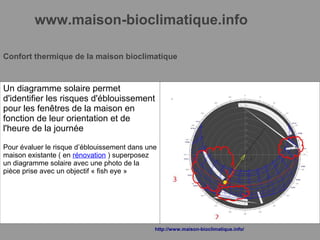

Un diagramme solaire permet
d'identifier les risques d'éblouissement
pour les fenêtres de la maison en
fonction de leur orientation et de
l'heure de la journée
Pour évaluer le risque d’éblouissement dans une
maison existante ( en rénovation ) superposez
un diagramme solaire avec une photo de la
pièce prise avec un objectif « fish eye »
http://www.maison-bioclimatique.info/
16. www.maison-bioclimatique.info
Demande de devis (lien) de construction d'une maison bioclimatique
Utilisez notre service gratuit de mise en
relation avec des architectes, maître d’œuvre
et constructeurs de maison à l'échelle
nationale et remplissez le formulaire pour
demander un devis de construction de
maison bioclimatique auprès de jusqu'à cinq
professionnels qualifiés près de chez vous.
Demande de devis sans
engagement et gratuit :
construction de maison bioclimatique
Trouver une entreprise
(tous corps d'état)
http://www.maison-bioclimatique.info/
17. www.maison-bioclimatique.info
Maison écologique bioclimatique
MAISON BIOCLIMATIQUE
-Conçue pour optimiser la relation entre intérieur et extérieur
-Repose sur le principe d'une enveloppe active (s'adapte en
fonction des besoins)
-Vise le confort des habitants avce le moins d'énergie requise
MAISON ECOLOGIQUE
- Conçue pour réduire l'empreinte écologique de l'humanité
- Repose sur la consommation de resosurces renouvelables ou
abondantes
- Notion de cycle de vie- construction, exploitation, démolition
http://www.maison-bioclimatique.info/
18. www.maison-bioclimatique.info

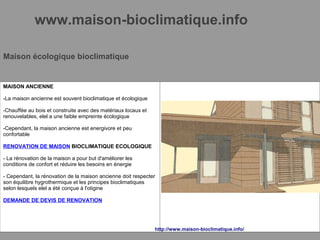

Maison écologique bioclimatique
MAISON ANCIENNE
-La maison ancienne est souvent bioclimatique et écologique
-Chauffée au bois et construite avec des matériaux locaux et
renouvelables, elel a une faible empreinte écologique
-Cependant, la maison ancienne est energivore et peu
confortable
RENOVATION DE MAISON BIOCLIMATIQUE ECOLOGIQUE
- La rénovation de la maison a pour but d'améliorer les
conditions de confort et réduire les besoins en énergie
- Cependant, la rénovation de la maison ancienne doit respecter
son équilibre hygrothermique et les principes bioclimatiques
selon lesquels elel a été conçue à l'otigine
DEMANDE DE DEVIS DE RENOVATION
http://www.maison-bioclimatique.info/
19. www.maison-bioclimatique.info
Demande de devis (lien) de construction d'une maison bioclimatique
Utilisez notre service gratuit de mise en
relation avec des architectes, maître d’œuvre
et constructeurs de maison à l'échelle
nationale et remplissez le formulaire pour
demander un devis de construction de
maison bioclimatique auprès de jusqu'à cinq
professionnels qualifiés près de chez vous.
Demande de devis sans
engagement et gratuit :
construction de maison bioclimatique
Trouver une entreprise
(tous corps d'état)
http://www.maison-bioclimatique.info/
20. A bientôt
Merci pour votre attention. J'espère que cette présentation sur la maison bioclimatique vous a plu.
Ce guide a été mis en ligne et écrit par Mira Lavandier, architecte et titulaire d'un diplôme de Master en conception
environnementale des bâtiments de l'école d'architecture du Pays de Galles.
Les informations que vous allez y trouver sont théoriques et vous êtes seul responsable de l'utilsiation que vous allez
en faire.
Ce guide est mis en ligne gratuitement en ne peut en aucun cas être vendu.
Les liens dans ce guide sont des liens d'affiliation proposés par un service tiers de mise en relation d'entreprises et
particuliers dans le cadre de recherche de devis en ligne pour travaux de construction ou de rénovation.
Suivez-moi :
Blog rénovation
Blog maison bioclimatique
Google Plus
