La fonction d'ordonnancement gère la planification et la mise en œuvre des tâches au sein d'une entreprise, en optimisant les ressources et en respectant les délais. Les outils tels que le diagramme de Gantt et la méthode PERT sont utilisés pour visualiser le déroulement des projets et identifier les chemins critiques. Un bon ordonnancement nécessite une communication efficace avec les différents intervenants et la capacité à gérer les imprévus.

2. La Fonction Ordonnancement

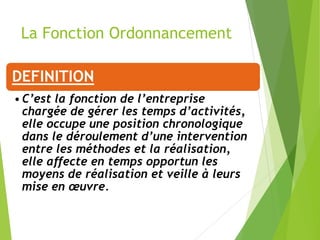

DEFINITION
•C’est la fonction de l’entreprise
chargée de gérer les temps d’activités,
elle occupe une position chronologique
dans le déroulement d’une intervention
entre les méthodes et la réalisation,
elle affecte en temps opportun les
moyens de réalisation et veille à leurs
mise en œuvre.

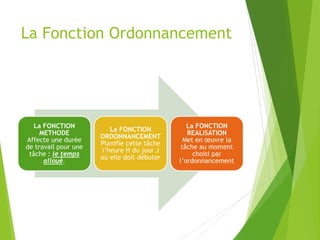

3. La Fonction Ordonnancement
La FONCTION
METHODE
Affecte une durée
de travail pour une
tâche : le temps
alloué.
La FONCTION
ORDONNANCEMENT
Planifie cette tâche
l’heure H du jour J
où elle doit débuter
La FONCTION
REALISATION
Met en œuvre la
tâche au moment
choisi par
l’ordonnancement

4. L’ordonnancement est le chef d’orchestre chargé de
conduire les événements
OBJECTIFS
•Définir le rapport moyen/besoin
•Optimiser l’effectif par catégorie professionnelle
•Prévoir des besoins en sous-traitance ou en renforts temporaires
•Gérer et respecter des délais
•Suivre les lancements de programmes
•Optimiser l’utilisation des moyens nécessaires et les rendre disponibles
•Lancer les travaux au moment choisi
•Contrôler l’avancement et la fin des tâches et prendre en compte les
écarts éventuels
•Prévoir la chronologie du déroulement des tâches
Prévoir un instant T et un endroit X où un personnel P,muni
de l’outillage O et de matières M exécutera la tâche Y
Le service ordonnancement doit maîtriser les événements
en sachant répondre à :
•Quelle tâche ?
•Comment ?
•Quand ?
•Avec qui ?
•A quel coût ?

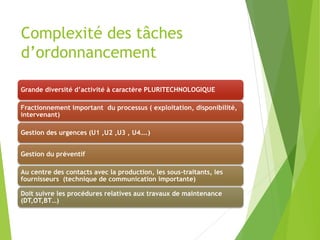

5. Complexité des tâches
d’ordonnancement
Grande diversité d’activité à caractère PLURITECHNOLOGIQUE
Fractionnement important du processus ( exploitation, disponibilité,
intervenant)
Gestion des urgences (U1 ,U2 ,U3 , U4….)
Gestion du préventif
Au centre des contacts avec la production, les sous-traitants, les
fournisseurs (technique de communication importante)
Doit suivre les procédures relatives aux travaux de maintenance
(DT,OT,BT…)

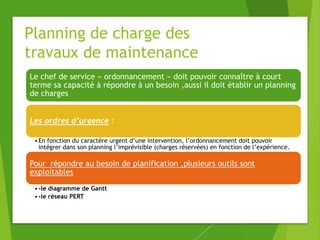

6. Planning de charge des
travaux de maintenance
Le chef de service « ordonnancement » doit pouvoir connaître à court
terme sa capacité à répondre à un besoin ,aussi il doit établir un planning
de charges
Les ordres d’urgence :
•En fonction du caractère urgent d’une intervention, l’ordonnancement doit pouvoir
intégrer dans son planning l’imprévisible (charges réservées) en fonction de l’expérience.
Pour répondre au besoin de planification ,plusieurs outils sont
exploitables
•-le diagramme de Gantt
•-le réseau PERT

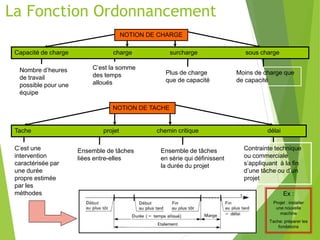

7. NOTION DE CHARGE
Capacité de charge charge surcharge sous charge
Nombre d’heures
de travail
possible pour une
équipe
C’est la somme
des temps
alloués
Plus de charge
que de capacité
Moins de charge que
de capacité
NOTION DE TACHE
Tache projet chemin critique délai
C’est une
intervention
caractérisée par
une durée
propre estimée
par les
méthodes
Ensemble de tâches
liées entre-elles
Ensemble de tâches
en série qui définissent
la durée du projet
Contrainte technique
ou commerciale
s’appliquant à la fin
d’une tâche ou d’un
projet
Ex :
Projet : installer
une nouvelle
machine
Tache: préparer les
fondations
La Fonction Ordonnancement

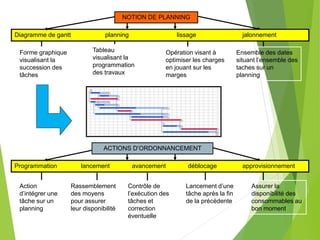

8. NOTION DE PLANNING
Diagramme de gantt planning lissage jalonnement
Forme graphique
visualisant la
succession des
tâches
Tableau
visualisant la
programmation
des travaux
Opération visant à
optimiser les charges
en jouant sur les
marges
Ensemble des dates
situant l’ensemble des
taches sur un
planning
ACTIONS D’ORDONNANCEMENT
Programmation lancement avancement déblocage approvisionnement
Action
d’intégrer une
tâche sur un
planning
Rassemblement
des moyens
pour assurer
leur disponibilité
Lancement d’une
tâche après la fin
de la précédente
Assurer la
disponibilité des
consommables au
bon moment
Contrôle de
l’exécution des
tâches et
correction
éventuelle

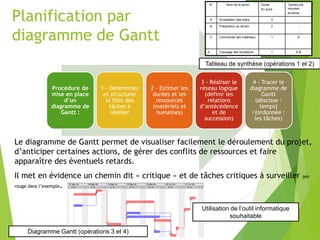

9. Planification par
diagramme de Gantt
Procédure de
mise en place
d’un
diagramme de
Gantt :
1 - Déterminer
et structurer
la liste des
tâches à
réaliser
2 - Estimer les
durées et les
ressources
(matériels et
humaines)
3 - Réaliser le
réseau logique
(définir les
relations
d’antécédence
et de
succession)
4 - Tracer le
diagramme de
Gantt
(abscisse :
temps)
/(ordonnée :
les tâches)
Le diagramme de Gantt permet de visualiser facilement le déroulement du projet,
d’anticiper certaines actions, de gérer des conflits de ressources et faire
apparaître des éventuels retards.
Il met en évidence un chemin dit « critique » et de tâches critiques à surveiller (en
rouge dans l’exemple.
N° Nom de la tache Durée
En jours
Taches pré
requises
ancetres
A Acceptation des plans 4 -
B Préparation du terrain 2 -
C Commande des matériaux 1 A
d Creusage des fondations 1 A,B
Tableau de synthèse (opérations 1 et 2)
Diagramme Gantt (opérations 3 et 4)
Utilisation de l’outil informatique
souhaitable

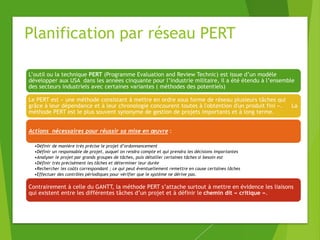

10. Planification par réseau PERT
L’outil ou la technique PERT (Programme Evaluation and Review Technic) est issue d’un modèle
développer aux USA dans les années cinquante pour l’industrie militaire, il a été étendu à l’ensemble
des secteurs industriels avec certaines variantes ( méthodes des potentiels)
Le PERT est « une méthode consistant à mettre en ordre sous forme de réseau plusieurs tâches qui
grâce à leur dépendance et à leur chronologie concourent toutes à l'obtention d'un produit fini ». La
méthode PERT est le plus souvent synonyme de gestion de projets importants et à long terme.
Actions nécessaires pour réussir sa mise en œuvre :
•Définir de manière très précise le projet d’ordonnancement
•Définir un responsable de projet, auquel on rendra compte et qui prendra les décisions importantes
•Analyser le projet par grands groupes de tâches, puis détailler certaines tâches si besoin est
•Définir très précisément les tâches et déterminer leur durée
•Rechercher les coûts correspondant ; ce qui peut éventuellement remettre en cause certaines tâches
•Effectuer des contrôles périodiques pour vérifier que le système ne dérive pas.
Contrairement à celle du GANTT, la méthode PERT s’attache surtout à mettre en évidence les liaisons
qui existent entre les différentes tâches d’un projet et à définir le chemin dit « critique ».

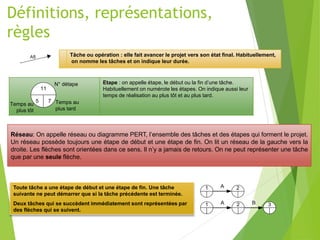

11. Etape : on appelle étape, le début ou la fin d’une tâche.
Habituellement on numérote les étapes. On indique aussi leur
temps de réalisation au plus tôt et au plus tard.
Définitions, représentations,
règles
Tâche ou opération : elle fait avancer le projet vers son état final. Habituellement,
on nomme les tâches et on indique leur durée.
5
11
7
N° détape
Temps au
plus tard
Temps au
plus tôt
Réseau: On appelle réseau ou diagramme PERT, l’ensemble des tâches et des étapes qui forment le projet.
Un réseau possède toujours une étape de début et une étape de fin. On lit un réseau de la gauche vers la
droite. Les flèches sont orientées dans ce sens. Il n’y a jamais de retours. On ne peut représenter une tâche
que par une seule flèche.
Toute tâche a une étape de début et une étape de fin. Une tâche
suivante ne peut démarrer que si la tâche précédente est terminée.
Deux tâches qui se succèdent immédiatement sont représentées par
des flèches qui se suivent.
1 A 2
1 A 2 B 3

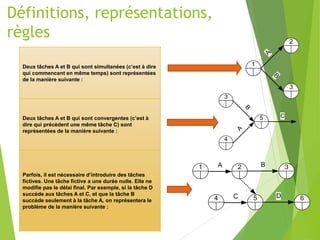

12. Définitions, représentations,
règles
Deux tâches A et B qui sont simultanées (c’est à dire
qui commencent en même temps) sont représentées
de la manière suivante :
Deux tâches A et B qui sont convergentes (c’est à
dire qui précèdent une même tâche C) sont
représentées de la manière suivante :
Parfois, il est nécessaire d’introduire des tâches
fictives. Une tâche fictive a une durée nulle. Elle ne
modifie pas le délai final. Par exemple, si la tâche D
succède aux tâches A et C, et que la tâche B
succède seulement à la tâche A, on représentera le
problème de la manière suivante :
1
A
2
B
3
5
A
3
B
4
C
2
1 A 3
B
5
4 C 6
D

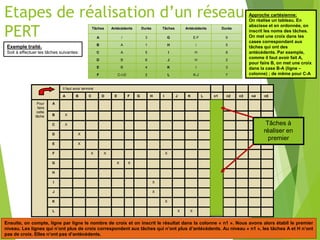

13. Etapes de réalisation d’un réseau
PERT
Exemple traité.
Soit à effectuer les tâches suivantes:
Tâches Antécédents Durée Tâches Antécédents Durée
A / 3 G E-F 9
B A 1 H / 5
C A 5 I H 8
D B 6 J H 2
E B 4 K I 3
F C-I-D 2 L K-J 7
Approche cartésienne:
On réalise un tableau. En
abscisse et en ordonnée, on
inscrit les noms des tâches.
On met une croix dans les
cases correspondant aux
tâches qui ont des
antécédents. Par exemple,
comme il faut avoir fait A,
pour faire B, on met une croix
dans la case B-A (ligne –
colonne) ; de même pour C-A
Il faut avoir terminé
A B C D E F G H I J K L n1 n2 n3 n4 n5
Pour
faire
cette
tâche
A
0
B X 1
C X 1
D X 1
E X 1
F X X X 3
G X X 2
H 0
I X 1
J X 1
K X 1
L X X 2
Ensuite, on compte, ligne par ligne le nombre de croix et on inscrit le résultat dans la colonne « n1 ». Nous avons alors établi le premier
niveau. Les lignes qui n’ont plus de croix correspondent aux tâches qui n’ont plus d’antécédents. Au niveau « n1 », les tâches A et H n’ont
pas de croix. Elles n’ont pas d’antécédents.
Tâches à
réaliser en
premier

14. Il faut avoir terminé
A B C D E F G H I J K L n1 n2 n3 n4 n5
Pour
faire
cette
tâche
A
0
B X 1 0
C X 1 0
D X 1
E X 1
F X X X 3
G X X 2
H 0
I X 1 0
J X 1 0
K X 1
L X X 2
Etapes de réalisation d’un réseau
PERT A chaque fois qu’une ou plusieurs tâches atteignent la
valeur « 0 » dans une colonne de niveau, elles sont ensuite
soustraites aux tâches pour lesquelles elles sont ancêtres
dans la colonne de niveau suivant.
Ex : si A et H sont réalisés (0 dans n1) alors B,C,I et j vont
perdre ces ancêtres et ainsi donner la colonne n2 ci illustrée.
Il reste à appliquer le principe
jusqu’à ce que toute les
taches soient réalisées.

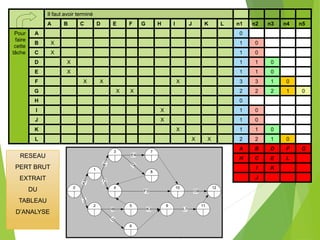

15. Il faut avoir terminé
A B C D E F G H I J K L n1 n2 n3 n4 n5
Pour
faire
cette
tâche
A 0
B X 1 0
C X 1 0
D X 1 1 0
E X 1 1 0
F X X X 3 3 1 0
G X X 2 2 2 1 0
H 0
I X 1 0
J X 1 0
K X 1 1 0
L X X 2 2 1 0
A B D F G
H C E L
I K
J
0
1
2
A
3
H
5
3
4
B
1
C
5
5
6
I8
J2
7
8
E4
D6
9
K3
10
F2
11
L7
12
G9
RESEAU
PERT BRUT
EXTRAIT
DU
TABLEAU
D’ANALYSE

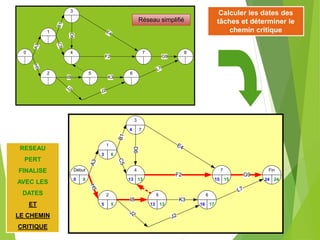

16. 0
1
2
A
3
H
5
3
4
B
1
C
5
5
I8
J2
E4
D6
6
K3
J2
7
F2
L7
8
G9
0
Début
0
3
1
6
5
2
5
A
3
H
5
4
3
7
13
4
13
B
1
C
5
13
5
13
I8
J2
E4
D6
16
6
17
K3
J2
15
7
15
F2
L7
24
Fin
24
G9
RESEAU
PERT
FINALISE
AVEC LES
DATES
ET
LE CHEMIN
CRITIQUE
Réseau simplifié
Calculer les dates des
tâches et déterminer le
chemin critique

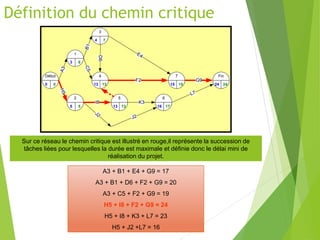

17. Définition du chemin critique
0
Début
0
3
1
6
5
2
5
A
3
H
5
4
3
7
13
4
13
B
1
C
5
13
5
13
I8
J2
E4
D6
16
6
17
K3
J2
15
7
15
F2
L7
24
Fin
24
G9
Sur ce réseau le chemin critique est illustré en rouge,il représente la succession de
tâches liées pour lesquelles la durée est maximale et définie donc le délai mini de
réalisation du projet.
A3 + B1 + E4 + G9 = 17
A3 + B1 + D6 + F2 + G9 = 20
A3 + C5 + F2 + G9 = 19
H5 + I8 + F2 + G9 = 24
H5 + I8 + K3 + L7 = 23
H5 + J2 +L7 = 16

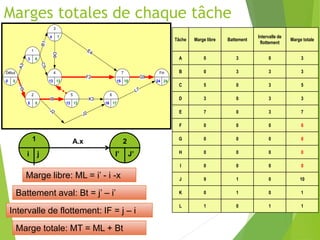

18. Marges totales de chaque tâche
0
Début
0
3
1
6
5
2
5
A
3
H
5
4
3
7
13
4
13
B
1
C
5
13
5
13
I8
J2
E4
D6
16
6
17
K3
J2
15
7
15
F2
L7
24
Fin
24
G9
i j J’
I’
Marge libre: ML = i’ - i -x
A.x
1 2
Battement aval: Bt = j’ – i’
Intervalle de flottement: IF = j – i
Marge totale: MT = ML + Bt
Tâche Marge libre Battement
Intervalle de
flottement
Marge totale
A 0 3 0 3
B 0 3 3 3
C 5 0 3 5
D 3 0 3 3
E 7 0 3 7
F 0 0 0 0
G 0 0 0 0
H 0 0 0 0
I 0 0 0 0
J 9 1 0 10
K 0 1 0 1
L 1 0 1 1

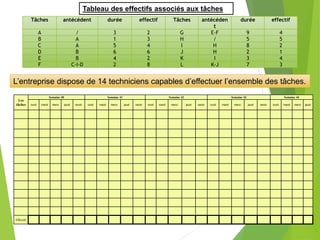

19. Tableau des effectifs associés aux tâches
L’entreprise dispose de 14 techniciens capables d’effectuer l’ensemble des tâches.
Les
tâches
Semaine 40 Semaine 41 Semaine 42 Semaine 43 Semaine 44
lundi mardi mercr jeudi vendr. lundi mardi mercr. jeudi vendr. lundi mardi mercr. jeudi vendr. lundi mardi mercr. jeudi vendr. lundi mardi mercr jeudi
Effectifs
Tâches antécédent durée effectif Tâches antécéden
t
durée effectif
A / 3 2 G E-F 9 4
B A 1 3 H / 5 5
C A 5 4 I H 8 2
D B 6 6 J H 2 1
E B 4 2 K I 3 4
F C-I-D 2 8 L K-J 7 3

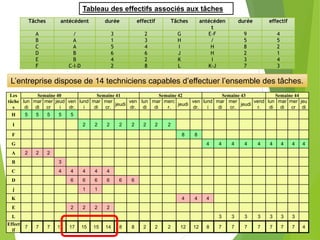

20. Tableau des effectifs associés aux tâches
L’entreprise dispose de 14 techniciens capables d’effectuer l’ensemble des tâches.
Tâches antécédent durée effectif Tâches antécéden
t
durée effectif
A / 3 2 G E-F 9 4
B A 1 3 H / 5 5
C A 5 4 I H 8 2
D B 6 6 J H 2 1
E B 4 2 K I 3 4
F C-I-D 2 8 L K-J 7 3
Les
tâche
s
Semaine 40 Semaine 41 Semaine 42 Semaine 43 Semaine 44
lun
di
mar
di
mer
cr
jeud
i
ven
dr.
lund
i
mar
di
mer
cr.
jeudi
ven
dr.
lun
di
mar
di
merc
r.
jeudi
ven
dr.
lund
i
mar
di
mer
cr.
jeudi
vend
r.
lun
di
mar
di
mer
cr
jeu
di
H 5 5 5 5 5
I 2 2 2 2 2 2 2 2
F 8 8
G 4 4 4 4 4 4 4 4 4
A 2 2 2
B 3
C 4 4 4 4 4
D 6 6 6 6 6 6
j 1 1
K 4 4 4
E 2 2 2 2
L 3 3 3 3 3 3 3
Effect
if
7 7 7 12 17 15 15 14 8 8 2 2 2 12 12 8 7 7 7 7 7 7 7 4

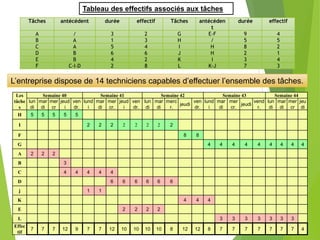

21. Tableau des effectifs associés aux tâches
L’entreprise dispose de 14 techniciens capables d’effectuer l’ensemble des tâches.
Tâches antécédent durée effectif Tâches antécéden
t
durée effectif
A / 3 2 G E-F 9 4
B A 1 3 H / 5 5
C A 5 4 I H 8 2
D B 6 6 J H 2 1
E B 4 2 K I 3 4
F C-I-D 2 8 L K-J 7 3
Les
tâche
s
Semaine 40 Semaine 41 Semaine 42 Semaine 43 Semaine 44
lun
di
mar
di
mer
cr
jeud
i
ven
dr.
lund
i
mar
di
mer
cr.
jeud
i
ven
dr.
lun
di
mar
di
merc
r.
jeudi
ven
dr.
lund
i
mar
di
mer
cr.
jeudi
vend
r.
lun
di
mar
di
mer
cr
jeu
di
H 5 5 5 5 5
I 2 2 2 2 2 2 2 2
F 8 8
G 4 4 4 4 4 4 4 4 4
A 2 2 2
B 3
C 4 4 4 4 4
D 6 6 6 6 6 6
j 1 1
K 4 4 4
E 2 2 2 2
L 3 3 3 3 3 3 3
Effec
tif
7 7 7 12 9 7 7 12 10 10 10 10 8 12 12 8 7 7 7 7 7 7 7 4
