Conduite de projet Multimédia
       ( partie 2 du cours )




           ISAMM – 3CM
            Rabia AZIZA
     r.aziza.isamm@gmail.com

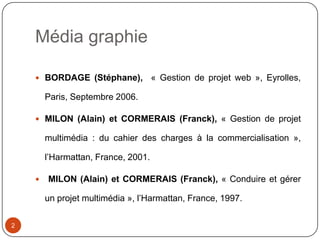

Média graphie

     BORDAGE (Stéphane),            « Gestion de projet web », Eyrolles,

        Paris, Septembre 2006.

     MILON (Alain) et CORMERAIS (Franck), « Gestion de projet

        multimédia : du cahier des charges à la commercialisation »,

        l’Harmattan, France, 2001.

       MILON (Alain) et CORMERAIS (Franck), « Conduire et gérer

        un projet multimédia », l’Harmattan, France, 1997.

2

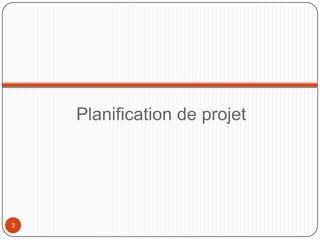

Planification de projet




3

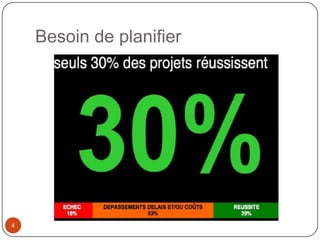

Besoin de planifier




4

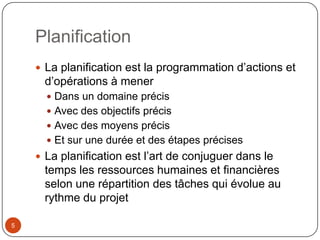

Planification
     La planification est la programmation d’actions et
     d’opérations à mener
       Dans un domaine précis
       Avec des objectifs précis
       Avec des moyens précis
       Et sur une durée et des étapes précises
     La planification est l’art de conjuguer dans le
     temps les ressources humaines et financières
     selon une répartition des tâches qui évolue au
     rythme du projet

5
Besoin de planifier
     Pourquoi ?
       Éviter le risque d’échec




            If you fail to plan, you plan to fail
6
Besoin de planifier
     Éviter le chaos et la panique




7
Besoin de planifier
     Pourquoi?
      Pour comprendre et contribuer
      Préciser les responsabilités
      Évaluer: argent, personnes, matériels, temps
      Outil de suivi
      déterminer si les objectifs sont réalisés ou
       dépassés
      suivre et communiquer l’avancement du projet
      affecter les ressources aux tâches



8

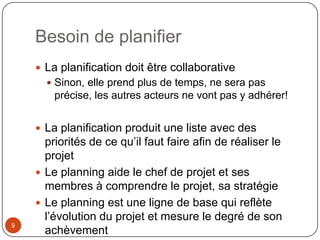

Besoin de planifier
     La planification doit être collaborative
       Sinon, elle prend plus de temps, ne sera pas
        précise, les autres acteurs ne vont pas y adhérer!


     La planification produit une liste avec des
      priorités de ce qu’il faut faire afin de réaliser le
      projet
     Le planning aide le chef de projet et ses
      membres à comprendre le projet, sa stratégie
     Le planning est une ligne de base qui reflète
      l’évolution du projet et mesure le degré de son
9
      achèvement
Planifier
      Évaluer les durées des différentes tâches
      L’ordonnancement des tâches
      La fixation d’un calendrier précis et commun
      La vision d’un calendrier global est une nécessité
       pour le chef de projet
      l’obtention des masses informationnelles
       nécessaires à a réalisation du projet
      La détection immédiate de tout dérapage dans le
       calendrier
        Evaluation du risque sur la réalisation finale
      Bon suivi
10    Bonne coordination

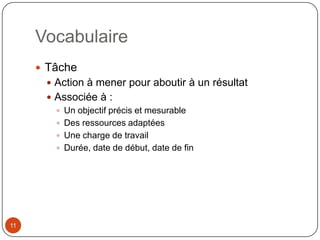

Vocabulaire
      Tâche
       Action à mener pour aboutir à un résultat
       Associée à :
         Un objectif précis et mesurable
         Des ressources adaptées
         Une charge de travail
         Durée, date de début, date de fin




11

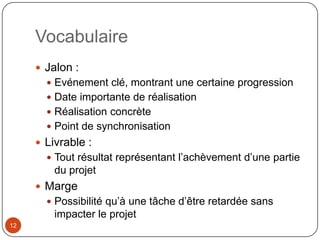

Vocabulaire
      Jalon :
        Evénement clé, montrant une certaine progression
        Date importante de réalisation
        Réalisation concrète
        Point de synchronisation
      Livrable :
        Tout résultat représentant l’achèvement d’une partie
         du projet
      Marge
        Possibilité qu’à une tâche d’être retardée sans
         impacter le projet
12
Vocabulaire

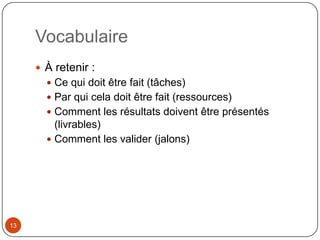

      À retenir :
        Ce qui doit être fait (tâches)
        Par qui cela doit être fait (ressources)
        Comment les résultats doivent être présentés
         (livrables)
        Comment les valider (jalons)




13
Planning
      Modélisation sous forme graphique du « réseau de
       dépendance » entre les tâches
      Sous forme d’un tableau :




14
Planning
      Activités séquentielles et parallèles
      Activités séquentielles
        Chaque activité doit finir avant le démarrage de
         l’activité suivante

      Activités parallèles
        Aucune dépendance dans l’ordre de réalisation
        Ou peuvent être faites à n’importe quel moment
         durant ou après une phase bien déterminée


15

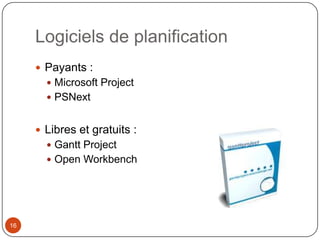

Logiciels de planification
      Payants :
        Microsoft Project
        PSNext


      Libres et gratuits :
        Gantt Project
        Open Workbench




16

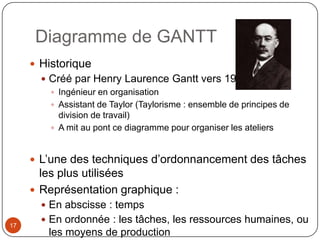

Diagramme de GANTT
      Historique
        Créé par Henry Laurence Gantt vers 1910
          Ingénieur en organisation
          Assistant de Taylor (Taylorisme : ensemble de principes de
           division de travail)
          A mit au pont ce diagramme pour organiser les ateliers



      L’une des techniques d’ordonnancement des tâches
       les plus utilisées
      Représentation graphique :
        En abscisse : temps
        En ordonnée : les tâches, les ressources humaines, ou
17
        les moyens de production

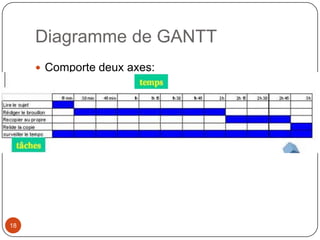

Diagramme de GANTT
      Comporte deux axes:




18
Diagramme de GANTT




19

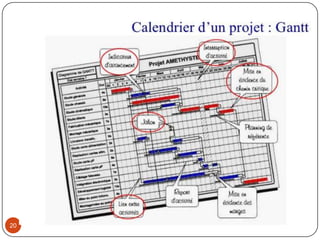

Diagramme de GANTT




20

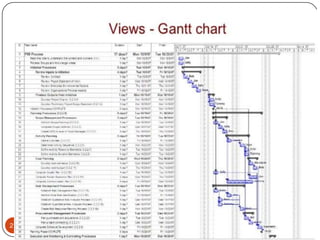

Diagramme de GANTT




21

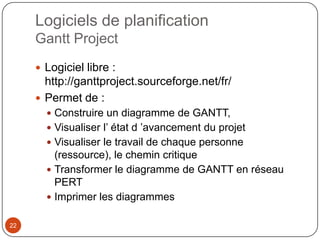

Logiciels de planification
     Gantt Project
      Logiciel libre :
       http://ganttproject.sourceforge.net/fr/
      Permet de :
        Construire un diagramme de GANTT,
        Visualiser l’ état d ’avancement du projet
        Visualiser le travail de chaque personne
         (ressource), le chemin critique
        Transformer le diagramme de GANTT en réseau
         PERT
        Imprimer les diagrammes


22

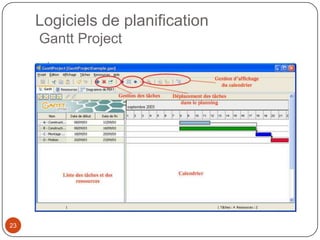

Logiciels de planification
     Gantt Project




23
Planification Gantt
     Exercice 1
      Dans le tableau suivant : lister les tâches, estimer
      les durées et identifier l’ordre dans lequel les
      tâches doivent être faites :




24
      À première vue, quelle est la durée totale de ce
      projet ?
Planification Gantt
     Exercice 1
      Dessiner chaque tâche en respectant les
      contraintes antérieures e en montrant les marges
      de manœuvre




25

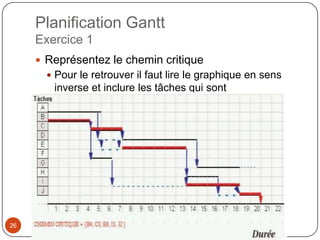

Planification Gantt
     Exercice 1
      Représentez le chemin critique
        Pour le retrouver il faut lire le graphique en sens
        inverse et inclure les tâches qui sont
        immédiatement derrière




26
Planification Gantt
     Exercice 1
      Inclure l’effectif :




27

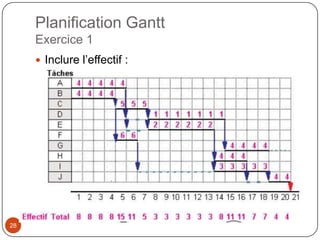

Planification Gantt
     Exercice 1
      Inclure l’effectif :




28
Planification Gantt

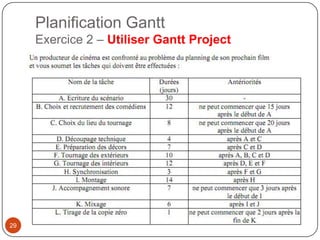

     Exercice 2 – Utiliser Gantt Project




29
Réseau de PERT
      Le PERT = Program Evaluation and Review
      Technique
       Développée      en 1958 aux Etats-Unis pour la
        planification de la construction des sous-marins Polaris
       Méthode qui permet de mettre en ordre des tâches
       Relation de dépendance et de chronologie ente les
        tâches



       Les tâches sont représentées par les arcs du graphe
       La longueur de l’arc correspond à la longueur de la
30      tâche

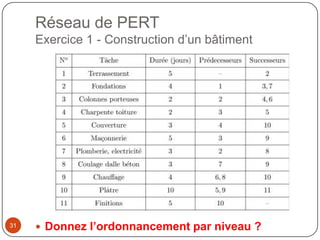

Réseau de PERT
     Exercice 1 - Construction d’un bâtiment




31    Donnez l’ordonnancement par niveau ?

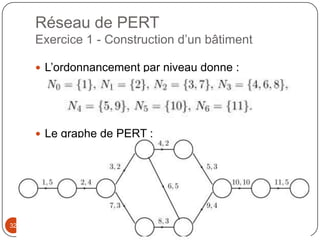

Réseau de PERT
     Exercice 1 - Construction d’un bâtiment

      L’ordonnancement par niveau donne :




      Le graphe de PERT :




32

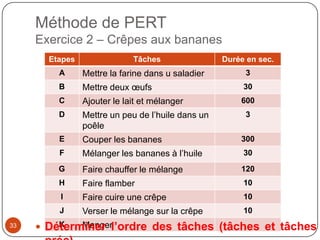

Méthode de PERT
     Exercice 2 – Crêpes aux bananes
       Etapes                Tâches                Durée en sec.
         A      Mettre la farine dans u saladier        3
         B      Mettre deux œufs                        30
         C      Ajouter le lait et mélanger            600
         D      Mettre un peu de l’huile dans un        3
                poêle
         E      Couper les bananes                     300
         F      Mélanger les bananes à l’huile          30

         G      Faire chauffer le mélange              120
         H      Faire flamber                           10
         I      Faire cuire une crêpe                   10
         J      Verser le mélange sur la crêpe          10
33    Déterminer l’ordre des tâches (tâches et tâches
         K   Manger
Méthode de PERT
     Exercice 2 – Crêpes aux bananes

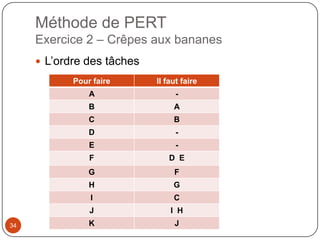

      L’ordre des tâches
            Pour faire      Il faut faire
                A                 -
                B                A
                C                B
                D                 -
                E                 -
                F              D E
                G                F
                H                G
                I                C
                J               I H
34              K                J
Méthode de PERT
     Exercice 2 – Crêpes aux bananes

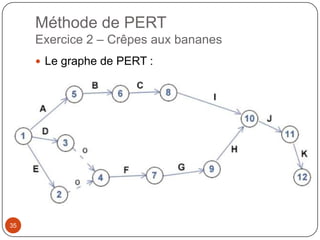

      Le graphe de PERT :




35

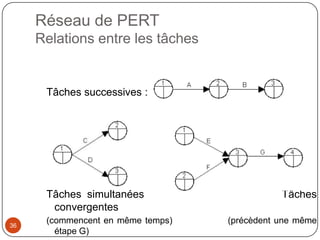

Réseau de PERT
     Relations entre les tâches


      Tâches successives :




      Tâches simultanées                      Tâches
       convergentes
36
      (commencent en même temps)   (précèdent une même
        étape G)
Réseau de PERT
     Chemin critique
      Le chemin critique est la chaîne des tâches
       partant du début et aboutissant à la fin
      C’est le chemin le plus long entre le début du
       projet et la fin
      Il y a au moins un chemin critique
      L’addition de toutes les durées des tâches sur le
       chemin critique donne le délai de la réalisation du
       projet




37
Réseau de PERT
     Dates de plutôt et de plus tard

      On appelle étape, le début ou la fin d’une tâche.
        Habituellement, on numérote les étapes.
        On indique aussi leur temps de réalisation au plus tôt
        et au plus tard

                                 Numéro de l’étape
                            4
                            50
                            70   Date au plus tard
               Date au plutôt

38

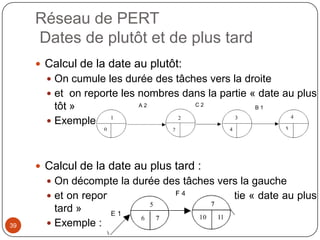

Réseau de PERT
     Dates de plutôt et de plus tard
      Calcul de la date au plutôt:
        On cumule les durée des tâches vers la droite
        et on reporte les nombres dans la partie « date au plus
         tôt »
        Exemple :




      Calcul de la date au plus tard :
        On décompte la durée des tâches vers la gauche
        et on reporte les nombres dans la partie « date au plus
         tard »
39      Exemple :
Réseau de PERT
     Les marges

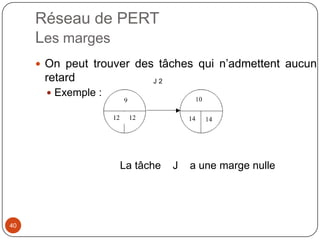

      On peut trouver des tâches qui n’admettent aucun
      retard
       Exemple :




                    La tâche   J   a une marge nulle




40

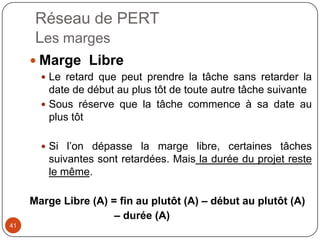

Réseau de PERT
      Les marges
      Marge Libre
        Le retard que peut prendre la tâche sans retarder la
         date de début au plus tôt de toute autre tâche suivante
        Sous réserve que la tâche commence à sa date au
         plus tôt

        Si l’on dépasse la marge libre, certaines tâches
        suivantes sont retardées. Mais la durée du projet reste
        le même.

     Marge Libre (A) = fin au plutôt (A) – début au plutôt (A)
                      – durée (A)
41

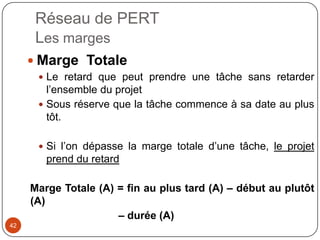

Réseau de PERT
      Les marges
      Marge Totale
       Le retard que peut prendre une tâche sans retarder
        l’ensemble du projet
       Sous réserve que la tâche commence à sa date au plus
        tôt.

       Si l’on dépasse la marge totale d’une tâche, le projet
        prend du retard

     Marge Totale (A) = fin au plus tard (A) – début au plutôt
     (A)
                      – durée (A)
42
Réseau PERT
     Suite Exercice 2 – Crêpes aux bananes

      Précisez le chemin critique
      Donnez la durée totale
      Tracez le réseau de PERT avec les dates de
       plutôt et de plus tard
      Déterminez les marges libres et totales des
       tâches : H I J




43

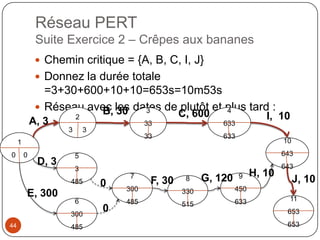

Réseau PERT
              Suite Exercice 2 – Crêpes aux bananes
               Chemin critique = {A, B, C, I, J}
               Donnez la durée totale
                =3+30+600+10+10=653s=10m53s
               Réseau avec les dates de plutôt et plus tard :
                         B, 30    3                4
                         2                          C, 600                  I, 10
             A, 3                          33                 633
                     3       3
                                           33                 633
     1                                                                           10
0        0               5                                                       643
              D, 3                                                               643
                         3
                                      7                   G, 120    9    H, 10
                     485         0          F, 30    8                                J, 10
                                     300            330            450
         E, 300                                                                    11
                         6           485            515            633
                     300
                                 0                                                653
44                   485                                                          653

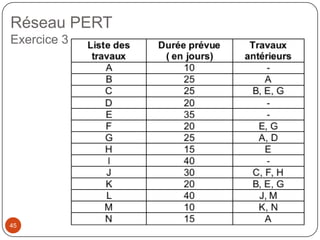

Réseau PERT
Exercice 3




45
Réseau PERT
     Exercice 3

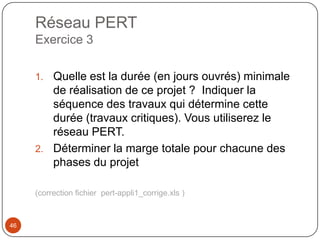

     1. Quelle est la durée (en jours ouvrés) minimale
        de réalisation de ce projet ? Indiquer la
        séquence des travaux qui détermine cette
        durée (travaux critiques). Vous utiliserez le
        réseau PERT.
     2. Déterminer la marge totale pour chacune des
        phases du projet

     (correction fichier pert-appli1_corrige.xls )



46
Réseau PERT
     Exercice 3




47

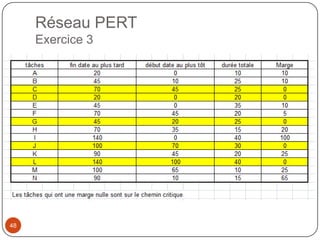

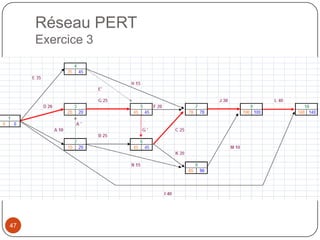

Réseau PERT
     Exercice 3




48

Contenu connexe

Tendances

Fondamentaux de la gestion de projet (cours 2)
Fondamentaux de la gestion de projet (cours 2)Fondamentaux de la gestion de projet (cours 2)
Fondamentaux de la gestion de projet (cours 2)
Françoise Gouzi

Les différentes phases d’un projet - La phase de planification
Les différentes phases d’un projet - La phase de planificationLes différentes phases d’un projet - La phase de planification
Les différentes phases d’un projet - La phase de planification
Communauté d'agglomération du Pays de Grasse

Gestion de Projets
Gestion de Projets Gestion de Projets
Gestion de Projets
Said Sadik

Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...
darckdaxter

Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4
ulrich loemba

Méthode pert
Méthode pertMéthode pert
Méthode pert
Kevin Ratsimbazafy

7 Outils de résolution de problèmes
7 Outils de résolution de problèmes7 Outils de résolution de problèmes
7 Outils de résolution de problèmes
TOOL_Z

Cours et TP Ms Project
Cours et TP Ms ProjectCours et TP Ms Project
Cours et TP Ms Project
hindif

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet
Joanna de Bruijn

Tableau de bord prospectif
Tableau de bord prospectifTableau de bord prospectif
Tableau de bord prospectif
ABDELDJALIL DERRASCHOUK

Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du coursLean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
ibtissam el hassani

Le diagramme de gantt slide share
Le diagramme de gantt slide shareLe diagramme de gantt slide share
Le diagramme de gantt slide share
Emmanuel Urschel Villier

Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMSRapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Zouhair Boufakri

Management de projet
Management de projetManagement de projet
Management de projet
Aboubakr Moubarak

Rapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMARRapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMAR
Omar EL Aamrani

exercices gestion de stock
exercices gestion de stock exercices gestion de stock
exercices gestion de stock
Yassine Badri


Tendances (20)

Fondamentaux de la gestion de projet (cours 2)
Fondamentaux de la gestion de projet (cours 2)Fondamentaux de la gestion de projet (cours 2)
Fondamentaux de la gestion de projet (cours 2)

Les différentes phases d’un projet - La phase de planification
Les différentes phases d’un projet - La phase de planificationLes différentes phases d’un projet - La phase de planification
Les différentes phases d’un projet - La phase de planification

Pert cours
 Pert cours Pert cours
Pert cours

Gestion de Projets
Gestion de Projets Gestion de Projets
Gestion de Projets

Exo pert
Exo pertExo pert
Exo pert

Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...

Rapport pfe
Rapport pfeRapport pfe
Rapport pfe

Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4

Méthode pert
Méthode pertMéthode pert
Méthode pert

7 Outils de résolution de problèmes
7 Outils de résolution de problèmes7 Outils de résolution de problèmes
7 Outils de résolution de problèmes

Cours et TP Ms Project
Cours et TP Ms ProjectCours et TP Ms Project
Cours et TP Ms Project

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet

Tableau de bord prospectif
Tableau de bord prospectifTableau de bord prospectif
Tableau de bord prospectif

Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du coursLean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours
Lean Manufacturing _ Ibtissam EL HASSANI _ Complément du cours

Le diagramme de gantt slide share
Le diagramme de gantt slide shareLe diagramme de gantt slide share
Le diagramme de gantt slide share

Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMSRapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS

Management de projet
Management de projetManagement de projet
Management de projet

Qualite ishikawa
Qualite ishikawaQualite ishikawa
Qualite ishikawa

Rapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMARRapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMAR

exercices gestion de stock
exercices gestion de stock exercices gestion de stock
exercices gestion de stock


Similaire à Planification

La-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptxLa-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptx
jouaiti1

gestion de projet et MS-project.pdf
gestion de projet et MS-project.pdfgestion de projet et MS-project.pdf
gestion de projet et MS-project.pdf
anasoumous1

Epreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docxEpreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docx
Michelsedonou1

Ms project 2 outils de gestion
Ms project 2  outils de gestionMs project 2  outils de gestion
Ms project 2 outils de gestion
Joom La

Thibaut Petit - Memento / Guide du Lean Construction
Thibaut Petit - Memento / Guide du Lean ConstructionThibaut Petit - Memento / Guide du Lean Construction
Thibaut Petit - Memento / Guide du Lean Construction
Thibaut PETIT

Planification de projet.pdf
Planification de projet.pdfPlanification de projet.pdf
Planification de projet.pdf
YasushiTsubakik

Gp 05 La Planification Essentielle
Gp 05   La Planification EssentielleGp 05   La Planification Essentielle
Gp 05 La Planification Essentielle
Claude Michaud

Ogc5 planning d'exécution des travaux 1
Ogc5   planning d'exécution des travaux 1Ogc5   planning d'exécution des travaux 1
Ogc5 planning d'exécution des travaux 1
IRBarry

m15planificationpdf_compress.pdf
m15planificationpdf_compress.pdfm15planificationpdf_compress.pdf
m15planificationpdf_compress.pdf
Eric928984

Guide planif-suivi-projet
Guide planif-suivi-projetGuide planif-suivi-projet
Guide planif-suivi-projet
Mounir Anane

gestion projet Planification PERT.pdf
gestion projet Planification PERT.pdfgestion projet Planification PERT.pdf
gestion projet Planification PERT.pdf
YasushiTsubakik

Lestechniquesdelordonnacement
LestechniquesdelordonnacementLestechniquesdelordonnacement
Lestechniquesdelordonnacement
adeloo21

Msproject prg cdfva2013
Msproject prg cdfva2013Msproject prg cdfva2013
Msproject prg cdfva2013
jln94

Formation msproject pro 2013
Formation msproject pro 2013Formation msproject pro 2013
Formation msproject pro 2013
Mehd Semma

Ms project
Ms projectMs project
Planification et_ordonnancement-2
 Planification et_ordonnancement-2 Planification et_ordonnancement-2
Planification et_ordonnancement-2
mahdi hajji

TD gestion de projet séance 3
TD gestion de projet séance 3TD gestion de projet séance 3
TD gestion de projet séance 3
Sophie Bocquet Pro

Gestion de projet industriel
Gestion de projet industrielGestion de projet industriel

Similaire à Planification (20)

La-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptxLa-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptx

gestion de projet et MS-project.pdf
gestion de projet et MS-project.pdfgestion de projet et MS-project.pdf
gestion de projet et MS-project.pdf

Epreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docxEpreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docx

Ms project 2 outils de gestion
Ms project 2  outils de gestionMs project 2  outils de gestion
Ms project 2 outils de gestion

Thibaut Petit - Memento / Guide du Lean Construction
Thibaut Petit - Memento / Guide du Lean ConstructionThibaut Petit - Memento / Guide du Lean Construction
Thibaut Petit - Memento / Guide du Lean Construction

Pert
PertPert
Pert

Planification de projet.pdf
Planification de projet.pdfPlanification de projet.pdf
Planification de projet.pdf

Gp 05 La Planification Essentielle
Gp 05   La Planification EssentielleGp 05   La Planification Essentielle
Gp 05 La Planification Essentielle

Ogc5 planning d'exécution des travaux 1
Ogc5   planning d'exécution des travaux 1Ogc5   planning d'exécution des travaux 1
Ogc5 planning d'exécution des travaux 1

m15planificationpdf_compress.pdf
m15planificationpdf_compress.pdfm15planificationpdf_compress.pdf
m15planificationpdf_compress.pdf

Guide planif-suivi-projet
Guide planif-suivi-projetGuide planif-suivi-projet
Guide planif-suivi-projet

gestion projet Planification PERT.pdf
gestion projet Planification PERT.pdfgestion projet Planification PERT.pdf
gestion projet Planification PERT.pdf

Lestechniquesdelordonnacement
LestechniquesdelordonnacementLestechniquesdelordonnacement
Lestechniquesdelordonnacement

Msproject prg cdfva2013
Msproject prg cdfva2013Msproject prg cdfva2013
Msproject prg cdfva2013

Formation msproject pro 2013
Formation msproject pro 2013Formation msproject pro 2013
Formation msproject pro 2013

Ms project
Ms projectMs project
Ms project

Planification et_ordonnancement-2
 Planification et_ordonnancement-2 Planification et_ordonnancement-2
Planification et_ordonnancement-2

TD gestion de projet séance 3
TD gestion de projet séance 3TD gestion de projet séance 3
TD gestion de projet séance 3

Présentation1
Présentation1Présentation1
Présentation1

Gestion de projet industriel
Gestion de projet industrielGestion de projet industriel
Gestion de projet industriel


Planification

  • 1. Conduite de projet Multimédia ( partie 2 du cours ) ISAMM – 3CM Rabia AZIZA r.aziza.isamm@gmail.com
  • 2. Média graphie  BORDAGE (Stéphane), « Gestion de projet web », Eyrolles, Paris, Septembre 2006.  MILON (Alain) et CORMERAIS (Franck), « Gestion de projet multimédia : du cahier des charges à la commercialisation », l’Harmattan, France, 2001.  MILON (Alain) et CORMERAIS (Franck), « Conduire et gérer un projet multimédia », l’Harmattan, France, 1997. 2
  • 5. Planification  La planification est la programmation d’actions et d’opérations à mener  Dans un domaine précis  Avec des objectifs précis  Avec des moyens précis  Et sur une durée et des étapes précises  La planification est l’art de conjuguer dans le temps les ressources humaines et financières selon une répartition des tâches qui évolue au rythme du projet 5
  • 6. Besoin de planifier  Pourquoi ?  Éviter le risque d’échec If you fail to plan, you plan to fail 6
  • 7. Besoin de planifier  Éviter le chaos et la panique 7
  • 8. Besoin de planifier  Pourquoi?  Pour comprendre et contribuer  Préciser les responsabilités  Évaluer: argent, personnes, matériels, temps  Outil de suivi  déterminer si les objectifs sont réalisés ou dépassés  suivre et communiquer l’avancement du projet  affecter les ressources aux tâches 8
  • 9. Besoin de planifier  La planification doit être collaborative  Sinon, elle prend plus de temps, ne sera pas précise, les autres acteurs ne vont pas y adhérer!  La planification produit une liste avec des priorités de ce qu’il faut faire afin de réaliser le projet  Le planning aide le chef de projet et ses membres à comprendre le projet, sa stratégie  Le planning est une ligne de base qui reflète l’évolution du projet et mesure le degré de son 9 achèvement
  • 10. Planifier  Évaluer les durées des différentes tâches  L’ordonnancement des tâches  La fixation d’un calendrier précis et commun  La vision d’un calendrier global est une nécessité pour le chef de projet  l’obtention des masses informationnelles nécessaires à a réalisation du projet  La détection immédiate de tout dérapage dans le calendrier  Evaluation du risque sur la réalisation finale  Bon suivi 10  Bonne coordination
  • 11. Vocabulaire  Tâche  Action à mener pour aboutir à un résultat  Associée à :  Un objectif précis et mesurable  Des ressources adaptées  Une charge de travail  Durée, date de début, date de fin 11
  • 12. Vocabulaire  Jalon :  Evénement clé, montrant une certaine progression  Date importante de réalisation  Réalisation concrète  Point de synchronisation  Livrable :  Tout résultat représentant l’achèvement d’une partie du projet  Marge  Possibilité qu’à une tâche d’être retardée sans impacter le projet 12
  • 13. Vocabulaire  À retenir :  Ce qui doit être fait (tâches)  Par qui cela doit être fait (ressources)  Comment les résultats doivent être présentés (livrables)  Comment les valider (jalons) 13
  • 14. Planning  Modélisation sous forme graphique du « réseau de dépendance » entre les tâches  Sous forme d’un tableau : 14
  • 15. Planning  Activités séquentielles et parallèles  Activités séquentielles  Chaque activité doit finir avant le démarrage de l’activité suivante  Activités parallèles  Aucune dépendance dans l’ordre de réalisation  Ou peuvent être faites à n’importe quel moment durant ou après une phase bien déterminée 15
  • 16. Logiciels de planification  Payants :  Microsoft Project  PSNext  Libres et gratuits :  Gantt Project  Open Workbench 16
  • 17. Diagramme de GANTT  Historique  Créé par Henry Laurence Gantt vers 1910  Ingénieur en organisation  Assistant de Taylor (Taylorisme : ensemble de principes de division de travail)  A mit au pont ce diagramme pour organiser les ateliers  L’une des techniques d’ordonnancement des tâches les plus utilisées  Représentation graphique :  En abscisse : temps  En ordonnée : les tâches, les ressources humaines, ou 17 les moyens de production
  • 18. Diagramme de GANTT  Comporte deux axes: 18
  • 22. Logiciels de planification Gantt Project  Logiciel libre : http://ganttproject.sourceforge.net/fr/  Permet de :  Construire un diagramme de GANTT,  Visualiser l’ état d ’avancement du projet  Visualiser le travail de chaque personne (ressource), le chemin critique  Transformer le diagramme de GANTT en réseau PERT  Imprimer les diagrammes 22
  • 23. Logiciels de planification Gantt Project 23
  • 24. Planification Gantt Exercice 1  Dans le tableau suivant : lister les tâches, estimer les durées et identifier l’ordre dans lequel les tâches doivent être faites : 24  À première vue, quelle est la durée totale de ce projet ?
  • 25. Planification Gantt Exercice 1  Dessiner chaque tâche en respectant les contraintes antérieures e en montrant les marges de manœuvre 25
  • 26. Planification Gantt Exercice 1  Représentez le chemin critique  Pour le retrouver il faut lire le graphique en sens inverse et inclure les tâches qui sont immédiatement derrière 26
  • 27. Planification Gantt Exercice 1  Inclure l’effectif : 27
  • 28. Planification Gantt Exercice 1  Inclure l’effectif : 28
  • 29. Planification Gantt Exercice 2 – Utiliser Gantt Project 29
  • 30. Réseau de PERT  Le PERT = Program Evaluation and Review Technique  Développée en 1958 aux Etats-Unis pour la planification de la construction des sous-marins Polaris  Méthode qui permet de mettre en ordre des tâches  Relation de dépendance et de chronologie ente les tâches  Les tâches sont représentées par les arcs du graphe  La longueur de l’arc correspond à la longueur de la 30 tâche
  • 31. Réseau de PERT Exercice 1 - Construction d’un bâtiment 31  Donnez l’ordonnancement par niveau ?
  • 32. Réseau de PERT Exercice 1 - Construction d’un bâtiment  L’ordonnancement par niveau donne :  Le graphe de PERT : 32
  • 33. Méthode de PERT Exercice 2 – Crêpes aux bananes Etapes Tâches Durée en sec. A Mettre la farine dans u saladier 3 B Mettre deux œufs 30 C Ajouter le lait et mélanger 600 D Mettre un peu de l’huile dans un 3 poêle E Couper les bananes 300 F Mélanger les bananes à l’huile 30 G Faire chauffer le mélange 120 H Faire flamber 10 I Faire cuire une crêpe 10 J Verser le mélange sur la crêpe 10 33  Déterminer l’ordre des tâches (tâches et tâches K Manger
  • 34. Méthode de PERT Exercice 2 – Crêpes aux bananes  L’ordre des tâches Pour faire Il faut faire A - B A C B D - E - F D E G F H G I C J I H 34 K J
  • 35. Méthode de PERT Exercice 2 – Crêpes aux bananes  Le graphe de PERT : 35
  • 36. Réseau de PERT Relations entre les tâches Tâches successives : Tâches simultanées Tâches convergentes 36 (commencent en même temps) (précèdent une même étape G)
  • 37. Réseau de PERT Chemin critique  Le chemin critique est la chaîne des tâches partant du début et aboutissant à la fin  C’est le chemin le plus long entre le début du projet et la fin  Il y a au moins un chemin critique  L’addition de toutes les durées des tâches sur le chemin critique donne le délai de la réalisation du projet 37
  • 38. Réseau de PERT Dates de plutôt et de plus tard  On appelle étape, le début ou la fin d’une tâche.  Habituellement, on numérote les étapes.  On indique aussi leur temps de réalisation au plus tôt et au plus tard Numéro de l’étape 4 50 70 Date au plus tard Date au plutôt 38
  • 39. Réseau de PERT Dates de plutôt et de plus tard  Calcul de la date au plutôt:  On cumule les durée des tâches vers la droite  et on reporte les nombres dans la partie « date au plus tôt »  Exemple :  Calcul de la date au plus tard :  On décompte la durée des tâches vers la gauche  et on reporte les nombres dans la partie « date au plus tard » 39  Exemple :
  • 40. Réseau de PERT Les marges  On peut trouver des tâches qui n’admettent aucun retard  Exemple : La tâche J a une marge nulle 40
  • 41. Réseau de PERT Les marges  Marge Libre  Le retard que peut prendre la tâche sans retarder la date de début au plus tôt de toute autre tâche suivante  Sous réserve que la tâche commence à sa date au plus tôt  Si l’on dépasse la marge libre, certaines tâches suivantes sont retardées. Mais la durée du projet reste le même. Marge Libre (A) = fin au plutôt (A) – début au plutôt (A) – durée (A) 41
  • 42. Réseau de PERT Les marges  Marge Totale  Le retard que peut prendre une tâche sans retarder l’ensemble du projet  Sous réserve que la tâche commence à sa date au plus tôt.  Si l’on dépasse la marge totale d’une tâche, le projet prend du retard Marge Totale (A) = fin au plus tard (A) – début au plutôt (A) – durée (A) 42
  • 43. Réseau PERT Suite Exercice 2 – Crêpes aux bananes  Précisez le chemin critique  Donnez la durée totale  Tracez le réseau de PERT avec les dates de plutôt et de plus tard  Déterminez les marges libres et totales des tâches : H I J 43
  • 44. Réseau PERT Suite Exercice 2 – Crêpes aux bananes  Chemin critique = {A, B, C, I, J}  Donnez la durée totale =3+30+600+10+10=653s=10m53s  Réseau avec les dates de plutôt et plus tard : B, 30 3 4 2 C, 600 I, 10 A, 3 33 633 3 3 33 633 1 10 0 0 5 643 D, 3 643 3 7 G, 120 9 H, 10 485 0 F, 30 8 J, 10 300 330 450 E, 300 11 6 485 515 633 300 0 653 44 485 653
  • 46. Réseau PERT Exercice 3 1. Quelle est la durée (en jours ouvrés) minimale de réalisation de ce projet ? Indiquer la séquence des travaux qui détermine cette durée (travaux critiques). Vous utiliserez le réseau PERT. 2. Déterminer la marge totale pour chacune des phases du projet (correction fichier pert-appli1_corrige.xls ) 46
  • 47. Réseau PERT Exercice 3 47
  • 48. Réseau PERT Exercice 3 48
