Gestion de projet
• Objectif et intérêt du cours (matière/filière)
Gérer et planifier des projets en exploitant les méthodes classiques (Pert,
Gantt) et l’utilisation de Microsoft Project (MS-Projet 2007)
• Répartition volume horaire:
 Cours magistral: 9H
 TP/Etude de cas: 12H
• Mode d’évaluation: Contrôle continue – colle de TP – Projet –
Examen Final -
• Conseils:
 La gestion de projet pour les nuls
 Le livre blanc de la gestion de projets
 Comprendre la planification du projet
 La gestion de projet par étape: Analyse des Besoins
2
3

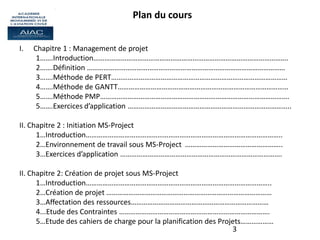

Plan du cours
I. Chapitre 1 : Management de projet
1…….Introduction…………………………………………………………………………………………….
2…….Définition ………………………………………………………………………………………………
3…….Méthode de PERT……………………………………………………………………………………
4…….Méthode de GANTT…………………………………………………………………………………
5…….Méthode PMP………………………………………………………………………………………….
5…….Exercices d’application ……………………………………………………………………………..
II. Chapitre 2 : Initiation MS-Project
1…Introduction……………………………………………………………………………………………..
2…Environnement de travail sous MS-Project ……………………………………………..
3…Exercices d’application …………………………………………………………………………….
II. Chapitre 2: Création de projet sous MS-Project
1…Introduction………………………………………………………………………………………..
2…Création de projet ………………………………………………………………………………
3…Affectation des ressources…………………………………………………………………
4...Etude des Contraintes ……………………………………………………………………….
5…Etude des cahiers de charge pour la planification des Projets………………
4
Management de Projet
Chapitre 1
Introduction

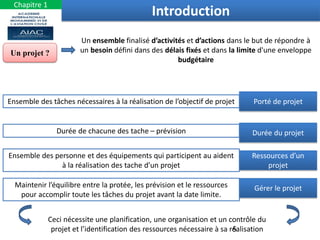

Un projet ?
Un ensemble finalisé d’activités et d’actions dans le but de répondre à
un besoin défini dans des délais fixés et dans la limite d'une enveloppe
budgétaire
Porté de projet
Durée du projet
Ressources d’un
projet
Gérer le projet
Ensemble des tâches nécessaires à la réalisation de l’objectif de projet
Durée de chacune des tache – prévision
Ensemble des personne et des équipements qui participent au aident
à la réalisation des tache d’un projet
Maintenir l’équilibre entre la protée, les prévision et le ressources
pour accomplir toute les tâches du projet avant la date limite.
Ceci nécessite une planification, une organisation et un contrôle du
projet et l’identification des ressources nécessaire à sa réalisation
Chapitre 1
5

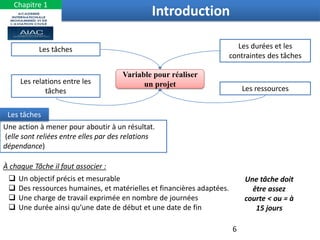

Variable pour réaliser
un projet
Les tâches
Les relations entre les
tâches
Les durées et les
contraintes des tâches
Les ressources
Une action à mener pour aboutir à un résultat.
(elle sont reliées entre elles par des relations
dépendance)
Les tâches
À chaque Tâche il faut associer :
 Un objectif précis et mesurable
 Des ressources humaines, et matérielles et financières adaptées.
 Une charge de travail exprimée en nombre de journées
 Une durée ainsi qu’une date de début et une date de fin
Une tâche doit
être assez
courte < ou = à
15 jours
Introduction
6
Chapitre 1

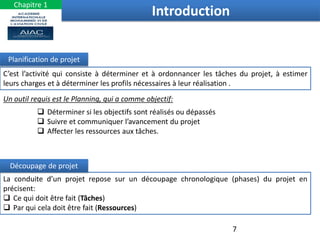

C’est l’activité qui consiste à déterminer et à ordonnancer les tâches du projet, à estimer
leurs charges et à déterminer les profils nécessaires à leur réalisation .
Planification de projet
La conduite d’un projet repose sur un découpage chronologique (phases) du projet en
précisent:
 Ce qui doit être fait (Tâches)
 Par qui cela doit être fait (Ressources)
Découpage de projet
Un outil requis est le Planning, qui a comme objectif:
 Déterminer si les objectifs sont réalisés ou dépassés
 Suivre et communiquer l’avancement du projet
 Affecter les ressources aux tâches.
Introduction
7
Chapitre 1
8

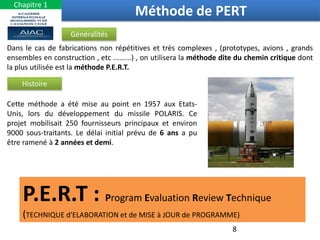

Méthode de PERT
Dans le cas de fabrications non répétitives et très complexes , (prototypes, avions , grands
ensembles en construction , etc .........) , on utilisera la méthode dite du chemin critique dont
la plus utilisée est la méthode P.E.R.T.
Généralités
Cette méthode a été mise au point en 1957 aux Etats-
Unis, lors du développement du missile POLARIS. Ce
projet mobilisait 250 fournisseurs principaux et environ
9000 sous-traitants. Le délai initial prévu de 6 ans a pu
être ramené à 2 années et demi.
Histoire
P.E.R.T : Program Evaluation Review Technique
(TECHNIQUE d'ELABORATION et de MISE à JOUR de PROGRAMME)
Chapitre 1
9
Méthode de PERT

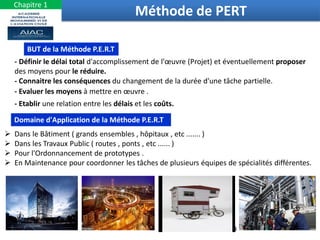

BUT de la Méthode P.E.R.T
- Définir le délai total d'accomplissement de l'œuvre (Projet) et éventuellement proposer
des moyens pour le réduire.
- Connaitre les conséquences du changement de la durée d'une tâche partielle.
- Evaluer les moyens à mettre en œuvre .
- Etablir une relation entre les délais et les coûts.
Domaine d'Application de la Méthode P.E.R.T
 Dans le Bâtiment ( grands ensembles , hôpitaux , etc ....... )
 Dans les Travaux Public ( routes , ponts , etc ...... )
 Pour l'Ordonnancement de prototypes .
 En Maintenance pour coordonner les tâches de plusieurs équipes de spécialités différentes.
Chapitre 1
10
Méthode de PERT

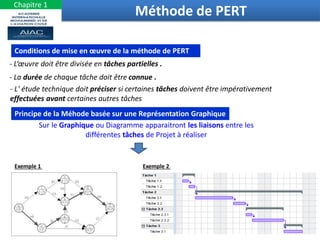

Conditions de mise en œuvre de la méthode de PERT
- L‘œuvre doit être divisée en tâches partielles .
- La durée de chaque tâche doit être connue .
- L' étude technique doit préciser si certaines tâches doivent être impérativement
effectuées avant certaines autres tâches
Principe de la Méhode basée sur une Représentation Graphique
Sur le Graphique ou Diagramme apparaitront les liaisons entre les
différentes tâches de Projet à réaliser
Exemple 1 Exemple 2
Chapitre 1
11
Méthode de PERT
Définitions et Conventions de Représentation

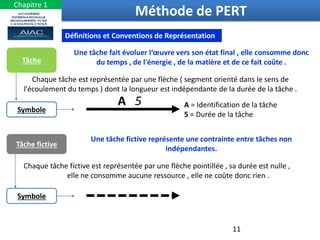

Une tâche fait évoluer l‘œuvre vers son état final , elle consomme donc
du temps , de l'énergie , de la matière et de ce fait coûte .
Chaque tâche est représentée par une flèche ( segment orienté dans le sens de
l'écoulement du temps ) dont la longueur est indépendante de la durée de la tâche .
Tâche
Symbole
A 5 A = Identification de la tâche
5 = Durée de la tâche
Une tâche fictive représente une contrainte entre tâches non
indépendantes.
Chaque tâche fictive est représentée par une flèche pointillée , sa durée est nulle ,
elle ne consomme aucune ressource , elle ne coûte donc rien .
Tâche fictive
Symbole
Chapitre 1
12
Méthode de PERT

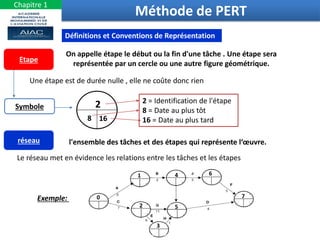

On appelle étape le début ou la fin d'une tâche . Une étape sera
représentée par un cercle ou une autre figure géométrique.
Etape
Symbole
Définitions et Conventions de Représentation
Une étape est de durée nulle , elle ne coûte donc rien
2
8 16
2 = Identification de l'étape
8 = Date au plus tôt
16 = Date au plus tard
l'ensemble des tâches et des étapes qui représente l‘œuvre.
réseau
Le réseau met en évidence les relations entre les tâches et les étapes
Exemple:
Chapitre 1
0
1
2
4
3
5
6
7
13
Méthode de PERT
Chapitre 0
Définitions et Conventions de Représentation

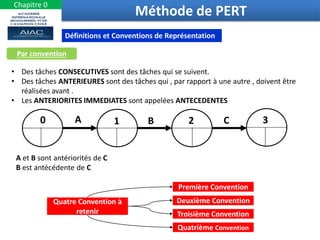

Par convention
• Des tâches CONSECUTIVES sont des tâches qui se suivent.
• Des tâches ANTERIEURES sont des tâches qui , par rapport à une autre , doivent être
réalisées avant .
• Les ANTERIORITES IMMEDIATES sont appelées ANTECEDENTES
A et B sont antériorités de C
B est antécédente de C
Quatre Convention à
retenir
Première Convention
Deuxième Convention
Troisième Convention
Quatrième Convention
0 2
1 3
A C
B
14
Méthode de PERT

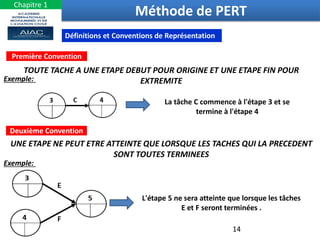

Définitions et Conventions de Représentation
Première Convention
TOUTE TACHE A UNE ETAPE DEBUT POUR ORIGINE ET UNE ETAPE FIN POUR
EXTREMITE
Exemple:
La tâche C commence à l'étape 3 et se
termine à l'étape 4
UNE ETAPE NE PEUT ETRE ATTEINTE QUE LORSQUE LES TACHES QUI LA PRECEDENT
SONT TOUTES TERMINEES
Deuxième Convention
L'étape 5 ne sera atteinte que lorsque les tâches
E et F seront terminées .
Exemple:
Chapitre 1
15
Troisième Convention
Quatrième Convention
Définitions et Conventions de Représentation
AUCUNE TACHE NE PEUT COMMENCER TANT QUE L'ETAPE SITUEE A SON ORIGINE N'EST
PAS ATTEINTE .
Exemple:
Les tâches H et I ne pourront commencer que
lorsque l'étape 4 sera atteinte .
L'étape 6 ne peut être atteinte que lorsque
l'étape 4 est atteinte, et lorsque la tâche N
est terminée .
Méthode de PERT
Lecture :
La tâche L a pour antécédente K
La tâche P a pour antécédente N et K .
L'ETAPE SITUEE A L'EXTREMITE D'UNE FICTIVE NE PEUT ETRE ATTEINTE QU'APRES L'ETAPE
SITUEE A SON ORIGINE .
Chapitre 1
16

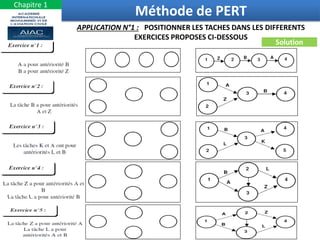

APPLICATION N°1 : POSITIONNER LES TACHES DANS LES DIFFERENTS
EXERCICES PROPOSES CI-DESSOUS
Solution
Méthode de PERT
Chapitre 1
17

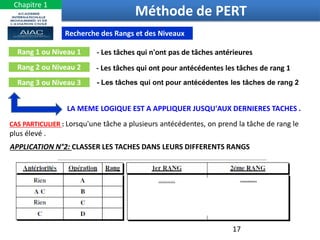

Recherche des Rangs et des Niveaux
Rang 1 ou Niveau 1
Rang 2 ou Niveau 2
Rang 3 ou Niveau 3 - Les tâches qui ont pour antécédentes les tâches de rang 2
- Les tâches qui n'ont pas de tâches antérieures
- Les tâches qui ont pour antécédentes les tâches de rang 1
LA MEME LOGIQUE EST A APPLIQUER JUSQU'AUX DERNIERES TACHES .
CAS PARTICULIER : Lorsqu'une tâche a plusieurs antécédentes, on prend la tâche de rang le
plus élevé .

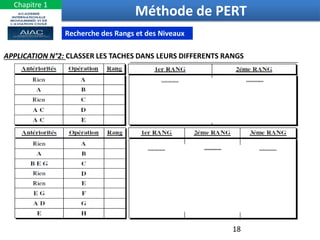

APPLICATION N°2: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS
Méthode de PERT
Chapitre 1
18
Méthode de PERT
APPLICATION N°2: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS
Recherche des Rangs et des Niveaux
Chapitre 1
19
Méthode de PERT
Recherche des Rangs et des Niveaux

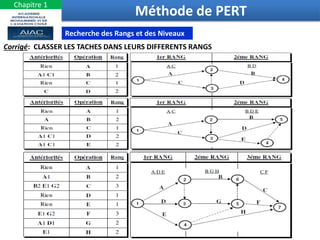

Corrigé: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS
Chapitre 1
20
Méthode de PERT
Construction du Réseau P.E.R.T avec Calcul des
Dates au plus tôt et au plus tard

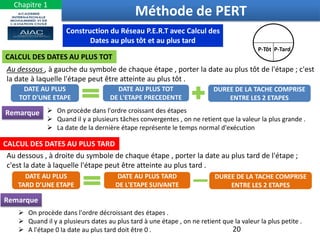

CALCUL DES DATES AU PLUS TOT
Au dessous , à gauche du symbole de chaque étape , porter la date au plus tôt de l'étape ; c'est
la date à laquelle l'étape peut être atteinte au plus tôt .
DATE AU PLUS
TOT D'UNE ETAPE
DATE AU PLUS TOT
DE L'ETAPE PRECEDENTE
DUREE DE LA TACHE COMPRISE
ENTRE LES 2 ETAPES
 On procède dans l'ordre croissant des étapes
 Quand il y a plusieurs tâches convergentes , on ne retient que la valeur la plus grande .
 La date de la dernière étape représente le temps normal d'exécution
Remarque
CALCUL DES DATES AU PLUS TARD
Au dessous , à droite du symbole de chaque étape , porter la date au plus tard de l'étape ;
c'est la date à laquelle l'étape peut être atteinte au plus tard .
DATE AU PLUS
TARD D'UNE ETAPE
DATE AU PLUS TARD
DE L'ETAPE SUIVANTE
DUREE DE LA TACHE COMPRISE
ENTRE LES 2 ETAPES
Remarque
 On procède dans l'ordre décroissant des étapes .
 Quand il y a plusieurs dates au plus tard à une étape , on ne retient que la valeur la plus petite .
 A l'étape 0 la date au plus tard doit être 0 .
Chapitre 1
P-Tôt P-Tard
21
Méthode de PERT
Construction du Réseau P.E.R.T avec Calcul des
Marge Libre et Total
C’est le retard maximum que peut prendre une tâche sans porter atteinte au plus tard de la
tâche suivante (donc sans retarder la fin des travaux). C'est la différence entre la date au plus
tard et la date au plus tôt.
C’est le retard maximum que peut prendre une tâche sans porter atteinte au plus tôt de la
tâche suivante.
La Marge Totale :
Marge Total (t) = Date au plus tard (t) – Date au plus tot
La marge libre :
Marge Libre (t) = Date au plus tôt (t+1) – Date au plus tôt (t) - D (t)
Etape Critique et Chemin Critique
Quand la date au plus tôt est identique à la date au plus tard , la marge est NULLE et on dit
que l' ETAPE est CRITIQUE .
Le chemin Critique : C'est le chemin formé par les étapes de marge nulle. (chemin des étapes
critique) ( pour un même projet, il peut y avoir plusieurs chemins critiques )
Remarque :
Par convention on le représente par une flèche orientée rouge barrée de 2 traits .
Chapitre 1
22
Exercice d’application

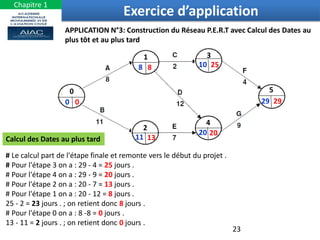

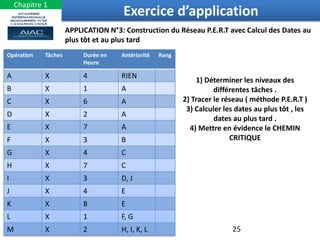

APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au
plus tôt et au plus tard
# Le calcul part de l'origine , étape 0 , au temps 0 .
# L'étape 1 , n'est reliée à l'origine que par la tâche A , qui dure 8 jours .
# L'étape 1 est donc atteinte au plus tôt à : 0 + 8 = 8 jours .
# L'étape 2 est atteinte au plus tôt à : 0 + 11 = 11 jours .
# L'étape 4 est atteinte par 2 " chemins " : A + D et B + E soit : 8 + 12 = 20 jours et 11 + 7 = 18 jours .
# Pour que l'étape 4 soit atteinte , il faut que D et E soient achevées ; on prend donc 20 jours .
# Le calcul se poursuit en utilisant cette même méthode
0
1 3
2
4
5
Calcul des Dates au plus tôt
Chapitre 1
0
8 10
11
20
29
23
Exercice d’application
APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au
plus tôt et au plus tard
0
1 3
2
4
5
0
8 10
11
20
29
Calcul des Dates au plus tard
# Le calcul part de l'étape finale et remonte vers le début du projet .
# Pour l'étape 3 on a : 29 - 4 = 25 jours .
# Pour l'étape 4 on a : 29 - 9 = 20 jours .
# Pour l'étape 2 on a : 20 - 7 = 13 jours .
# Pour l'étape 1 on a : 20 - 12 = 8 jours .
25 - 2 = 23 jours . ; on retient donc 8 jours .
# Pour l'étape 0 on a : 8 -8 = 0 jours .
13 - 11 = 2 jours . ; on retient donc 0 jours .
Chapitre 1
29
25
20
8
13
0
24
Exercice d’application
APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au
plus tôt et au plus tard
Chemin Critique
0
1 3
2
4
5
0
8 10
11
20
29 29
25
20
8
13
0
Chapitre 1
25
Exercice d’application
1) Déterminer les niveaux des
différentes tâches .
2) Tracer le réseau ( méthode P.E.R.T )
3) Calculer les dates au plus tôt , les
dates au plus tard .
4) Mettre en évidence le CHEMIN
CRITIQUE
APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au
plus tôt et au plus tard
Opération Tâches Durée en
Heure
Antériorité Rang
A X 4 RIEN
B X 1 A
C X 6 A
D X 2 A
E X 7 A
F X 3 B
G X 4 C
H X 7 C
I X 3 D, J
J X 4 E
K X 8 E
L X 1 F, G
M X 2 H, I, K, L
Chapitre 1
26

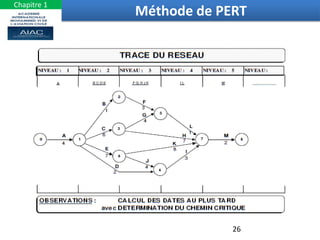

Méthode de PERT
Chapitre 1
27
Méthode de GANTT
Chapitre 1

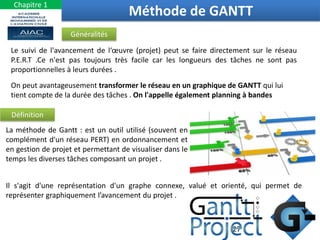

Le suivi de l'avancement de l‘œuvre (projet) peut se faire directement sur le réseau
P.E.R.T .Ce n'est pas toujours très facile car les longueurs des tâches ne sont pas
proportionnelles à leurs durées .
On peut avantageusement transformer le réseau en un graphique de GANTT qui lui
tient compte de la durée des tâches . On l'appelle également planning à bandes
La méthode de Gantt : est un outil utilisé (souvent en
complément d'un réseau PERT) en ordonnancement et
en gestion de projet et permettant de visualiser dans le
temps les diverses tâches composant un projet .
Il s'agit d'une représentation d'un graphe connexe, valué et orienté, qui permet de
représenter graphiquement l’avancement du projet .
Généralités
Définition
28
Méthode de GANTT
Chapitre 1

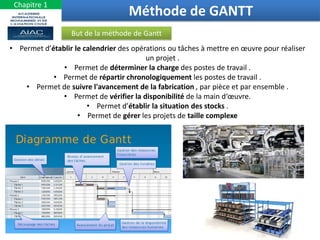

But de la méthode de Gantt
• Permet d’établir le calendrier des opérations ou tâches à mettre en œuvre pour réaliser
un projet .
• Permet de déterminer la charge des postes de travail .
• Permet de répartir chronologiquement les postes de travail .
• Permet de suivre l'avancement de la fabrication , par pièce et par ensemble .
• Permet de vérifier la disponibilité de la main d‘œuvre.
• Permet d’établir la situation des stocks .
• Permet de gérer les projets de taille complexe
29
Méthode de GANTT
Chapitre 1

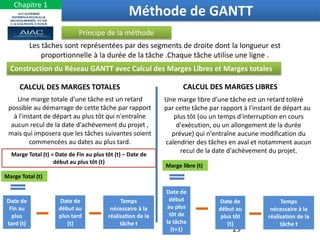

Construction du Réseau GANTT avec Calcul des Marges Libres et Marges totales
Les tâches sont représentées par des segments de droite dont la longueur est
proportionnelle à la durée de la tâche .Chaque tâche utilise une ligne .
Principe de la méthode
CALCUL DES MARGES TOTALES CALCUL DES MARGES LIBRES
Une marge totale d'une tâche est un retard
possible au démarrage de cette tâche par rapport
à l'instant de départ au plus tôt qui n'entraîne
aucun recul de la date d'achèvement du projet ,
mais qui imposera que les tâches suivantes soient
commencées au dates au plus tard.
Marge Total (t) = Date de Fin au plus tôt (t) – Date de
début au plus tôt (t)
Marge Total (t)
Une marge libre d'une tâche est un retard toléré
par cette tâche par rapport à l'instant de départ au
plus tôt (ou un temps d'interruption en cours
d'exécution, ou un allongement de la durée
prévue) qui n'entraîne aucune modification du
calendrier des tâches en aval et notamment aucun
recul de la date d'achèvement du projet.
Marge libre (t)
Date de
Fin au
plus
tard (t)
Date de
début au
plus tard
(t)
Temps
nécessaire à la
réalisation de la
tâche t
Date de
début
au plus
tôt de
la tâche
(t+1)
Date de
début au
plus tôt
(t)
Temps
nécessaire à la
réalisation de la
tâche t
30
Méthode de GANTT
Chapitre 1

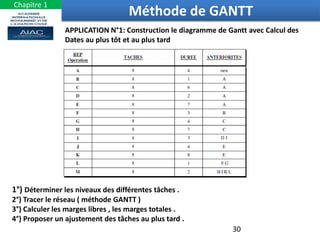

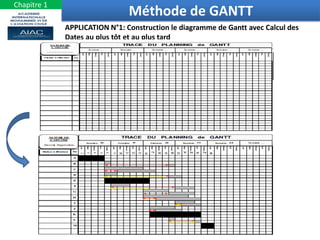

APPLICATION N°1: Construction le diagramme de Gantt avec Calcul des
Dates au plus tôt et au plus tard
1°) Déterminer les niveaux des différentes tâches .
2°) Tracer le réseau ( méthode GANTT )
3°) Calculer les marges libres , les marges totales .
4°) Proposer un ajustement des tâches au plus tard .
31
Méthode de GANTT
Chapitre 1
APPLICATION N°1: Construction le diagramme de Gantt avec Calcul des
Dates au plus tôt et au plus tard
32
Calcul des Dates au plus tôt et au plus tard, marge libre et totale
33
Méthode de MPM
 Le MPM (méthode des potentiels métra) est méthode proche du PERT qui sert également à
déterminer et diminuer la durée de réalisation d’un projet.
 La différence entre ces deux méthodes sera un changement au niveau de la représentation du
graphe.
 Ici, les tâches seront représentées par des sommets et les flèches définiront les liens d’antériorités.
 On notera également la disparition des tâches fictives.
 On trouvera les mêmes paramètres que pour le PERT avec les dates au plus tôt et au plus tard, les
marges libres et totales et le chemin critique.
Exemple:
A 4
0 0
0 0
B 2
4 4
0 0
Tâche
Date de début au
plus tôt de A
Marge Libre
Marge Totale
Durée de la Tâche
A
Durée de la Tâche B
Marge Totale Marge Libre
Date de début au plus tôt de
B – Date de début au plut
tôt de A
Date de début au plus tard
de B – Date de fin au plus
tard de A
Tâche
Chapitre 1
34
Exercice d’application
Exercice 1 : TD

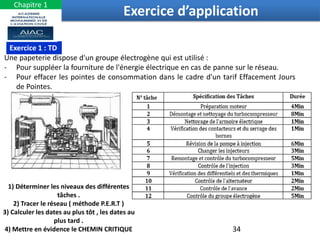

Une papeterie dispose d'un groupe électrogène qui est utilisé :
- Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau.
- Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours
de Pointes.
1) Déterminer les niveaux des différentes
tâches .
2) Tracer le réseau ( méthode P.E.R.T )
3) Calculer les dates au plus tôt , les dates au
plus tard .
4) Mettre en évidence le CHEMIN CRITIQUE
Chapitre 1
35
Exercice d’application
Exercice 2 : TD
1) Déterminer les niveaux des différentes tâches .
2) Tracer le réseau ( méthode P.E.R.T )
3) Calculer les dates au plus tôt , les dates au plus tard .
4) Mettre en évidence le CHEMIN CRITIQUE
La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont
données dans le tableau suivant :
Chapitre 1
36

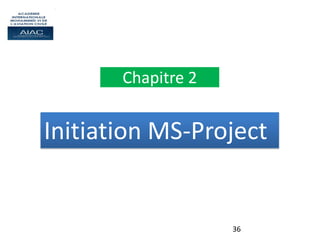

Initiation MS-Project
Chapitre 2
Logiciel de gestion de projet

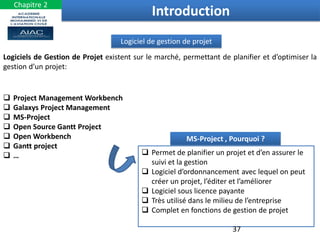

Logiciels de Gestion de Projet existent sur le marché, permettant de planifier et d’optimiser la
gestion d’un projet:
 Project Management Workbench
 Galaxys Project Management
 MS-Project
 Open Source Gantt Project
 Open Workbench
 Gantt project
 …
MS-Project , Pourquoi ?
 Permet de planifier un projet et d’en assurer le
suivi et la gestion
 Logiciel d’ordonnancement avec lequel on peut
créer un projet, l’éditer et l’améliorer
 Logiciel sous licence payante
 Très utilisé dans le milieu de l’entreprise
 Complet en fonctions de gestion de projet
Introduction
37
Chapitre 2
Explication et création d’un projet
Démarrage de MS-Projet
Double clic
Barre d’affichage
• Barre d’affichage permet de réaliser un
affichage parmi plusieurs proposés par
MS-Project
• On utilise un affichage à la fois selon le
travail en cours
• L’affichage par défaut le diagramme de
Gantt
Environnement de travail sous (MS-Project)
38
Chapitre 2

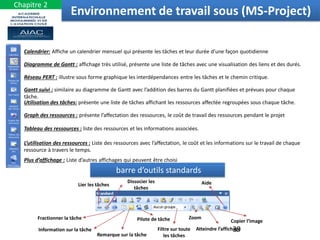

Calendrier: Affiche un calendrier mensuel qui présente les tâches et leur durée d’une façon quotidienne
Diagramme de Gantt : affichage très utilisé, présente une liste de tâches avec une visualisation des liens et des durés.
Réseau PERT : illustre sous forme graphique les interdépendances entre les tâches et le chemin critique.
Gantt suivi : similaire au diagramme de Gantt avec l’addition des barres du Gantt planifiées et prévues pour chaque
tâche.
Utilisation des tâches: présente une liste de tâches affichant les ressources affectée regroupées sous chaque tâche.
Graph des ressources : présente l’affectation des ressources, le coût de travail des ressources pendant le projet
Tableau des ressources : liste des ressources et les informations associées.
L’utilisation des ressources : Liste des ressources avec l’affectation, le coût et les informations sur le travail de chaque
ressource à travers le temps.
Plus d’affichage : Liste d’autres affichages qui peuvent être choisi
barre d’outils standards
Lier les tâches
Dissocier les
tâches
Fractionner la tâche
Information sur la tâche
Remarque sur la tâche
Pilote de tâche
Aide
Zoom
Atteindre l’affichage
Copier l’image
Filtre sur toute
les tâches
Environnement de travail sous (MS-Project)
39
Chapitre 2

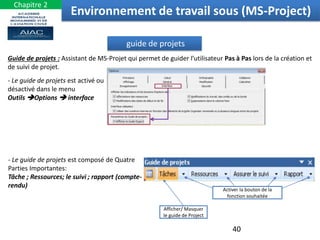

guide de projets
Guide de projets : Assistant de MS-Projet qui permet de guider l’utilisateur Pas à Pas lors de la création et
de suivi de projet.
- Le guide de projets est activé ou
désactivé dans le menu
Outils Options  interface
- Le guide de projets est composé de Quatre
Parties Importantes:
Tâche ; Ressources; le suivi ; rapport (compte-
rendu)
Activer la bouton de la
fonction souhaitée
Afficher/ Masquer
le guide de Project
Environnement de travail sous (MS-Project)
40
Chapitre 2
paramètres d’affichage
Type d’affichage pour
la date, l’année, et le
diagramme graphique
Affichage de la
monnaie
Afficher de façon hiérarchique les différentes phases
et tâches récapitulatives et subordonnées du projet
Affichage du temps en (années (an), mois, semaine
(sm), jours, heures (hr), minutes(min))
Environnement de travail sous (MS-Project)
41
Chapitre 2
42
Exercice d’application
Chapitre 2
Exercice 1 : TD

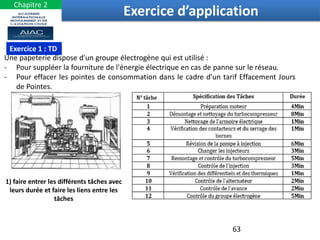

Une papeterie dispose d'un groupe électrogène qui est utilisé :
- Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau.
- Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours
de Pointes.
1) faire entrer les différents tâches avec
leurs durée
43
Exercice d’application
Chapitre 2
43

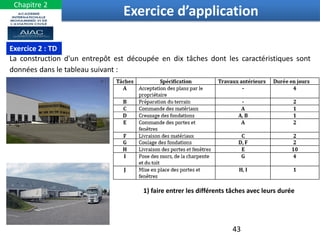

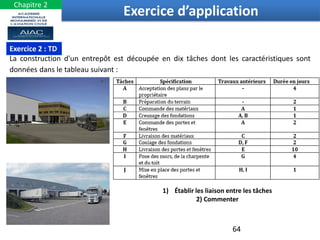

Exercice 2 : TD
1) faire entrer les différents tâches avec leurs durée
La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont
données dans le tableau suivant :
44
Création d’un projet
sous MS-Project
Chapitre 3
Planification
d’un projet ?
45

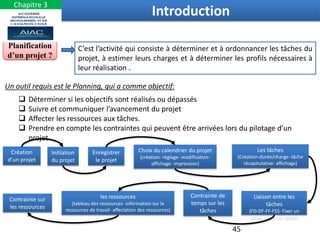

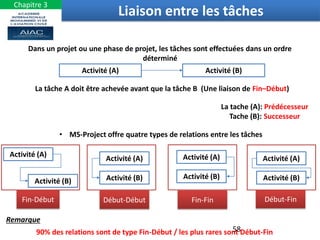

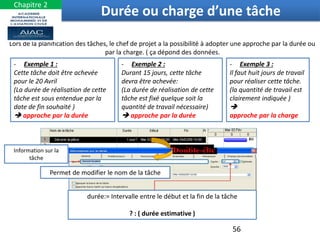

C’est l’activité qui consiste à déterminer et à ordonnancer les tâches du
projet, à estimer leurs charges et à déterminer les profils nécessaires à
leur réalisation .
Un outil requis est le Planning, qui a comme objectif:
 Déterminer si les objectifs sont réalisés ou dépassés
 Suivre et communiquer l’avancement du projet
 Affecter les ressources aux tâches.
 Prendre en compte les contraintes qui peuvent être arrivées lors du pilotage d’un
projet
Création
d’un projet
Initiation
du projet
Enregistrer
le projet

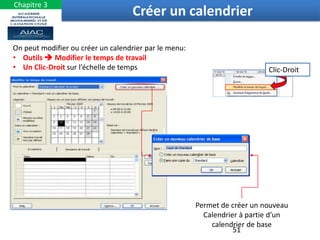

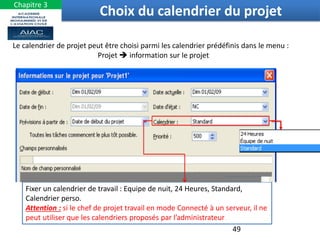

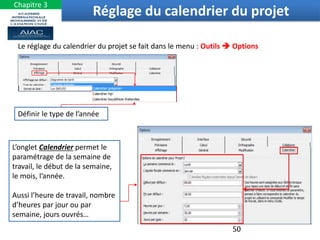

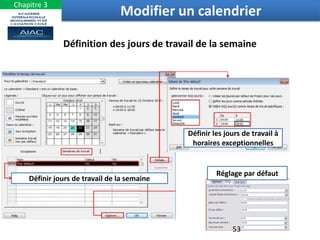

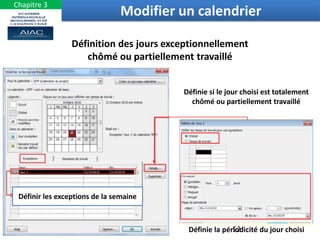

Choix du calendrier du projet
(création- réglage- modification-
affichage- impression)

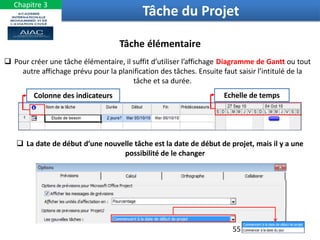

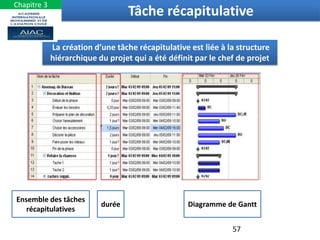

Les tâches
(Création-durée/charge- tâche
récapitulative- affichage)
Liaison entre les
tâches
(FD-DF-FF-FD)- Fixer un
délais entre les tâches
Contrainte de
temps sur les
tâches
les ressources
(tableau des ressources- information sur la
ressources de travail- affectation des ressources)
Contrainte sur
les ressources
Introduction
Chapitre 3
46
Création d’un projet
Chapitre 3
Permet au chef de projet de définir la date de planification de projet :
l’ensemble des tâches de projet seront, lors de leurs créations, placés en
fonction de la date du début du projet ou de la date souhaitée de la fin
de projet (rétroplanning)
Dans le cas de retroplanning, Ms-Project signale que toutes les tâches
commenceront le plus tard possible.
Si on réalise un retroplanning, il est possible d’avoir des tâches qui
commencent avant la date du jour  ce qui oblige d’effectuer une
nouvelles planification en partant cette fois de la date de début de
projet
47
Initiation du projet
Chapitre 3
Permet de choisir: le lecteur, le répertoire, le nom du fichier à sauvegarder
Activer menu  Fichier => enregistrer sous
• Base de données de projet (*.mpd)
• Classeur Microsoft Excel(*.xls)
• Document HTML (*.html, *.htm)
• Projet model (*.mpt)
Plusieurs formats
sont proposés
48
Enregistrer le projet
Chapitre 3
Fixer un calendrier de travail : Equipe de nuit, 24 Heures, Standard,
Calendrier perso.
Attention : si le chef de projet travail en mode Connecté à un serveur, il ne
peut utiliser que les calendriers proposés par l’administrateur
Le calendrier de projet peut être choisi parmi les calendrier prédéfinis dans le menu :
Projet  information sur le projet
49
Choix du calendrier du projet
Chapitre 3
Le réglage du calendrier du projet se fait dans le menu : Outils  Options
Définir le type de l’année
L’onglet Calendrier permet le
paramétrage de la semaine de
travail, le début de la semaine,
le mois, l’année.
Aussi l’heure de travail, nombre
d’heures par jour ou par
semaine, jours ouvrés…
50
Réglage du calendrier du projet
Chapitre 3
Clic-Droit
On peut modifier ou créer un calendrier par le menu:
• Outils  Modifier le temps de travail
• Un Clic-Droit sur l’échelle de temps
Permet de créer un nouveau
Calendrier à partie d’un
calendrier de base
51
Créer un calendrier
Chapitre 3
Définition des jours exceptionnellement
chômé ou partiellement travaillé
Définir les exceptions de la semaine
Définie si le jour choisi est totalement
chômé ou partiellement travaillé
Définie la périodicité du jour choisi
52
Modifier un calendrier
Chapitre 3
Définir jours de travail de la semaine
Définir les jours de travail à
horaires exceptionnelles
Réglage par défaut
Définition des jours de travail de la semaine
53
Modifier un calendrier
Chapitre 3

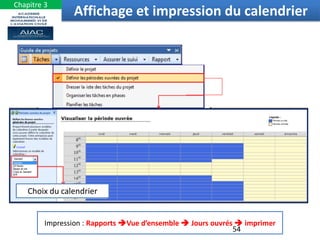

Impression : Rapports Vue d’ensemble  Jours ouvrés  imprimer
Choix du calendrier
54
Affichage et impression du calendrier
Chapitre 3
Tâche élémentaire
 Pour créer une tâche élémentaire, il suffit d’utiliser l’affichage Diagramme de Gantt ou tout
autre affichage prévu pour la planification des tâches. Ensuite faut saisir l’intitulé de la
tâche et sa durée.
 La date de début d’une nouvelle tâche est la date de début de projet, mais il y a une
possibilité de le changer
Colonne des indicateurs Echelle de temps
55
Tâche du Projet
Chapitre 3
Lors de la planification des tâches, le chef de projet a la possibilité à adopter une approche par la durée ou
par la charge. ( ça dépond des données.
- Exemple 1 :
Cette tâche doit être achevée
pour le 20 Avril
(La durée de réalisation de cette
tâche est sous entendue par la
date de fin souhaité )
 approche par la durée
- Exemple 2 :
Durant 15 jours, cette tâche
devra être achevée:
(La durée de réalisation de cette
tâche est fixé quelque soit la
quantité de travail nécessaire)
 approche par la durée
- Exemple 3 :
Il faut huit jours de travail
pour réaliser cette tâche.
(la quantité de travail est
clairement indiquée )

approche par la charge
Permet de modifier le nom de la tâche
durée:= Intervalle entre le début et la fin de la tâche
? : ( durée estimative )
Information sur la
tâche
56
Durée ou charge d’une tâche
Chapitre 2
La création d’une tâche récapitulative est liée à la structure
hiérarchique du projet qui a été définit par le chef de projet
Ensemble des tâches
récapitulatives
durée Diagramme de Gantt
57
Tâche récapitulative
Chapitre 3
Dans un projet ou une phase de projet, les tâches sont effectuées dans un ordre
déterminé
Activité (A) Activité (B)
La tâche A doit être achevée avant que la tâche B (Une liaison de Fin–Début)
La tache (A): Prédécesseur
Tache (B): Successeur
• MS-Project offre quatre types de relations entre les tâches
Activité (A)
Activité (B)
Activité (A)
Activité (B)
Activité (A)
Activité (B)
Activité (A)
Activité (B)
Fin-Début Début-Début Fin-Fin Début-Fin
Remarque
90% des relations sont de type Fin-Début / les plus rares sont Début-Fin
58
Liaison entre les tâches
Chapitre 3
Pour lier une tâche à une avec un retard (bien déterminé), il existe deux possibilités
La tâche (B) doit commencer avec un
retard de 2 jours de la tache (A)
59
Fixer un délais entre deux tâches
Chapitre 3
Remarque: On peut aussi utiliser le guide projet pour imposer une contrainte
de temps 60
Contrainte de temps sur la tâche
Chapitre 3

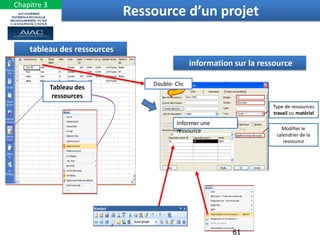

tableau des ressources
information sur la ressource
Double- Clic
Tableau des
ressources
Informer une
ressource
Type de ressources
travail ou matériel
Modifier le
calendrier de la
ressource
61
Ressource d’un projet
Chapitre 3

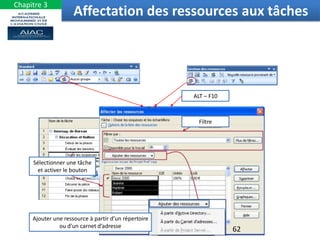

Sélectionner une tâche
et activer le bouton
Filtre
Ajouter une ressource à partir d’un répertoire
ou d’un carnet d’adresse
62
ALT – F10
Affectation des ressources aux tâches
Chapitre 3
63
Exercice d’application
Chapitre 2
Exercice 1 : TD
Une papeterie dispose d'un groupe électrogène qui est utilisé :
- Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau.
- Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours
de Pointes.
1) faire entrer les différents tâches avec
leurs durée et faire les liens entre les
tâches
64
Exercice d’application
Chapitre 2
64
Exercice 2 : TD
1) Établir les liaison entre les tâches
2) Commenter
La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont
données dans le tableau suivant :
Question… ?
65
Conclusion
Merci pour votre attention

Contenu connexe

Tendances

Management de Projet: piloter, animer, conduire des projets
Management de Projet: piloter, animer, conduire des projetsManagement de Projet: piloter, animer, conduire des projets
Management de Projet: piloter, animer, conduire des projets
Pascal Méance

diapo pour soutenance
diapo pour soutenance diapo pour soutenance
diapo pour soutenance
sara h

Gestion de projets Niv 1
Gestion de projets Niv 1Gestion de projets Niv 1
Gestion de projets Niv 1
Ahmed SEMOUD

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet
Pascal Thery Formations

Cours de gestion de projet Pr Falloul
Cours de gestion de projet Pr FalloulCours de gestion de projet Pr Falloul
Cours de gestion de projet Pr Falloul
Professeur Falloul

Management de projet slide share
Management de projet slide shareManagement de projet slide share
Management de projet slide share
Emmanuel Urschel Villier

296 pages management support cours gestion projet + exercices + outils + arti...
296 pages management support cours gestion projet + exercices + outils + arti...296 pages management support cours gestion projet + exercices + outils + arti...
296 pages management support cours gestion projet + exercices + outils + arti...
Olivier Coulibaly

La planification du projet
La planification du projetLa planification du projet
La planification du projet
ABDERRAHMAN ID -SAID

Ms project
Ms projectMs project
Introduction gestion de projet
Introduction gestion de projetIntroduction gestion de projet
Introduction gestion de projet
Mohamed Amine BOURHIL

Le tableau de bord de pilotage
Le tableau de bord de pilotageLe tableau de bord de pilotage
Le tableau de bord de pilotage
Verbinnen Dominique

Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...
Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...
Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...
Ayoub Minen

Gestion de projet agile avec Scrum
Gestion de projet agile avec ScrumGestion de projet agile avec Scrum
Gestion de projet agile avec Scrum
Daniel Rene FOUOMENE PEWO

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet
naziha harrag

Planification de projet.pdf
Planification de projet.pdfPlanification de projet.pdf
Planification de projet.pdf
YasushiTsubakik

Ms project
Ms projectMs project
Ms project
Hocine Sahnoun

la-boite-a-outils-du-lean-2e-ed.pdf
la-boite-a-outils-du-lean-2e-ed.pdfla-boite-a-outils-du-lean-2e-ed.pdf
la-boite-a-outils-du-lean-2e-ed.pdf
khelfa


Tendances (20)

Management de Projet: piloter, animer, conduire des projets
Management de Projet: piloter, animer, conduire des projetsManagement de Projet: piloter, animer, conduire des projets
Management de Projet: piloter, animer, conduire des projets

diapo pour soutenance
diapo pour soutenance diapo pour soutenance
diapo pour soutenance

Gestion de projets Niv 1
Gestion de projets Niv 1Gestion de projets Niv 1
Gestion de projets Niv 1

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet

Cours de gestion de projet Pr Falloul
Cours de gestion de projet Pr FalloulCours de gestion de projet Pr Falloul
Cours de gestion de projet Pr Falloul

Exo pert
Exo pertExo pert
Exo pert

Management de projet slide share
Management de projet slide shareManagement de projet slide share
Management de projet slide share

296 pages management support cours gestion projet + exercices + outils + arti...
296 pages management support cours gestion projet + exercices + outils + arti...296 pages management support cours gestion projet + exercices + outils + arti...
296 pages management support cours gestion projet + exercices + outils + arti...

Le management de projet
Le management de projetLe management de projet
Le management de projet

La planification du projet
La planification du projetLa planification du projet
La planification du projet

Ms project
Ms projectMs project
Ms project

Introduction gestion de projet
Introduction gestion de projetIntroduction gestion de projet
Introduction gestion de projet

Le tableau de bord de pilotage
Le tableau de bord de pilotageLe tableau de bord de pilotage
Le tableau de bord de pilotage

Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...
Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...
Rapport projet de fin d'études: Elaboration d’un tableau de bord et politique...

Gestion de projet agile avec Scrum
Gestion de projet agile avec ScrumGestion de projet agile avec Scrum
Gestion de projet agile avec Scrum

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet

Planification de projet.pdf
Planification de projet.pdfPlanification de projet.pdf
Planification de projet.pdf

Ms project
Ms projectMs project
Ms project

la-boite-a-outils-du-lean-2e-ed.pdf
la-boite-a-outils-du-lean-2e-ed.pdfla-boite-a-outils-du-lean-2e-ed.pdf
la-boite-a-outils-du-lean-2e-ed.pdf

Charte de projet
Charte de projetCharte de projet
Charte de projet


Similaire à gestion de projet et MS-project.pdf

La-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptxLa-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptx
jouaiti1

m15planificationpdf_compress.pdf
m15planificationpdf_compress.pdfm15planificationpdf_compress.pdf
m15planificationpdf_compress.pdf
Eric928984

Lestechniquesdelordonnacement
LestechniquesdelordonnacementLestechniquesdelordonnacement
Lestechniquesdelordonnacementadeloo21

Planification
PlanificationPlanification
Planification
Rabia AZIZA

Gestion de projet industriel
Gestion de projet industrielGestion de projet industriel
Epreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docxEpreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docx
Michelsedonou1

METHODES DE PERT ET GANT
METHODES DE PERT ET GANT METHODES DE PERT ET GANT
METHODES DE PERT ET GANT
BaraateEchchouyakh

Ms project 2 outils de gestion
Ms project 2  outils de gestionMs project 2  outils de gestion
Ms project 2 outils de gestion
Joom La

Planification et_ordonnancement-2
 Planification et_ordonnancement-2 Planification et_ordonnancement-2
Planification et_ordonnancement-2mahdi hajji

Project Management Introduction (3/5) for Gobelins students
Project Management Introduction (3/5) for Gobelins studentsProject Management Introduction (3/5) for Gobelins students
Project Management Introduction (3/5) for Gobelins students
Eric DI POL

WBS OBS RACI_2020-etunhjjlllllll pdf.pdf
WBS OBS RACI_2020-etunhjjlllllll pdf.pdfWBS OBS RACI_2020-etunhjjlllllll pdf.pdf
WBS OBS RACI_2020-etunhjjlllllll pdf.pdf
Sophie569778

cours Gestion de projets informatiques.pptx
cours Gestion de projets informatiques.pptxcours Gestion de projets informatiques.pptx
cours Gestion de projets informatiques.pptx
SafaeElhouicha

Gest-p-2023.pptx
Gest-p-2023.pptxGest-p-2023.pptx
Gest-p-2023.pptx
EdenCharis

Formation msproject pro 2013
Formation msproject pro 2013Formation msproject pro 2013
Formation msproject pro 2013Mehd Semma

Méthode pert
Méthode pertMéthode pert
Méthode pert
Kevin Ratsimbazafy

gestion projet Planification PERT.pdf
gestion projet Planification PERT.pdfgestion projet Planification PERT.pdf
gestion projet Planification PERT.pdf
YasushiTsubakik

Ogc5 planning d'exécution des travaux 1
Ogc5   planning d'exécution des travaux 1Ogc5   planning d'exécution des travaux 1
Ogc5 planning d'exécution des travaux 1
IRBarry

triangle d'or de projet.pptx
triangle d'or de projet.pptxtriangle d'or de projet.pptx
triangle d'or de projet.pptx
sanaemuat


Similaire à gestion de projet et MS-project.pdf (20)

La-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptxLa-Fonction-Ordonnancement.pptx
La-Fonction-Ordonnancement.pptx

m15planificationpdf_compress.pdf
m15planificationpdf_compress.pdfm15planificationpdf_compress.pdf
m15planificationpdf_compress.pdf

Lestechniquesdelordonnacement
LestechniquesdelordonnacementLestechniquesdelordonnacement
Lestechniquesdelordonnacement

Planification
PlanificationPlanification
Planification

Gestion de projet industriel
Gestion de projet industrielGestion de projet industriel
Gestion de projet industriel

Epreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docxEpreuve de Gestion des Projets iifgit.docx
Epreuve de Gestion des Projets iifgit.docx

METHODES DE PERT ET GANT
METHODES DE PERT ET GANT METHODES DE PERT ET GANT
METHODES DE PERT ET GANT

Pert
PertPert
Pert

Ms project 2 outils de gestion
Ms project 2  outils de gestionMs project 2  outils de gestion
Ms project 2 outils de gestion

Planification et_ordonnancement-2
 Planification et_ordonnancement-2 Planification et_ordonnancement-2
Planification et_ordonnancement-2

Project Management Introduction (3/5) for Gobelins students
Project Management Introduction (3/5) for Gobelins studentsProject Management Introduction (3/5) for Gobelins students
Project Management Introduction (3/5) for Gobelins students

WBS OBS RACI_2020-etunhjjlllllll pdf.pdf
WBS OBS RACI_2020-etunhjjlllllll pdf.pdfWBS OBS RACI_2020-etunhjjlllllll pdf.pdf
WBS OBS RACI_2020-etunhjjlllllll pdf.pdf

cours Gestion de projets informatiques.pptx
cours Gestion de projets informatiques.pptxcours Gestion de projets informatiques.pptx
cours Gestion de projets informatiques.pptx

Td2 pg2-2013-14
Td2 pg2-2013-14Td2 pg2-2013-14
Td2 pg2-2013-14

Gest-p-2023.pptx
Gest-p-2023.pptxGest-p-2023.pptx
Gest-p-2023.pptx

Formation msproject pro 2013
Formation msproject pro 2013Formation msproject pro 2013
Formation msproject pro 2013

Méthode pert
Méthode pertMéthode pert
Méthode pert

gestion projet Planification PERT.pdf
gestion projet Planification PERT.pdfgestion projet Planification PERT.pdf
gestion projet Planification PERT.pdf

Ogc5 planning d'exécution des travaux 1
Ogc5   planning d'exécution des travaux 1Ogc5   planning d'exécution des travaux 1
Ogc5 planning d'exécution des travaux 1

triangle d'or de projet.pptx
triangle d'or de projet.pptxtriangle d'or de projet.pptx
triangle d'or de projet.pptx


gestion de projet et MS-project.pdf

  • 1. Rachidi Abdelhafid Année universitaire: 2017-2018 1 Filière: Génie Industriel et productique Niveau: 2ème année ; Semestre 3 Gestion de projet
  • 2. • Objectif et intérêt du cours (matière/filière) Gérer et planifier des projets en exploitant les méthodes classiques (Pert, Gantt) et l’utilisation de Microsoft Project (MS-Projet 2007) • Répartition volume horaire:  Cours magistral: 9H  TP/Etude de cas: 12H • Mode d’évaluation: Contrôle continue – colle de TP – Projet – Examen Final - • Conseils:  La gestion de projet pour les nuls  Le livre blanc de la gestion de projets  Comprendre la planification du projet  La gestion de projet par étape: Analyse des Besoins 2
  • 3. 3 Plan du cours I. Chapitre 1 : Management de projet 1…….Introduction……………………………………………………………………………………………. 2…….Définition ……………………………………………………………………………………………… 3…….Méthode de PERT…………………………………………………………………………………… 4…….Méthode de GANTT………………………………………………………………………………… 5…….Méthode PMP…………………………………………………………………………………………. 5…….Exercices d’application …………………………………………………………………………….. II. Chapitre 2 : Initiation MS-Project 1…Introduction…………………………………………………………………………………………….. 2…Environnement de travail sous MS-Project …………………………………………….. 3…Exercices d’application ……………………………………………………………………………. II. Chapitre 2: Création de projet sous MS-Project 1…Introduction……………………………………………………………………………………….. 2…Création de projet ……………………………………………………………………………… 3…Affectation des ressources………………………………………………………………… 4...Etude des Contraintes ………………………………………………………………………. 5…Etude des cahiers de charge pour la planification des Projets………………
  • 5. Introduction Un projet ? Un ensemble finalisé d’activités et d’actions dans le but de répondre à un besoin défini dans des délais fixés et dans la limite d'une enveloppe budgétaire Porté de projet Durée du projet Ressources d’un projet Gérer le projet Ensemble des tâches nécessaires à la réalisation de l’objectif de projet Durée de chacune des tache – prévision Ensemble des personne et des équipements qui participent au aident à la réalisation des tache d’un projet Maintenir l’équilibre entre la protée, les prévision et le ressources pour accomplir toute les tâches du projet avant la date limite. Ceci nécessite une planification, une organisation et un contrôle du projet et l’identification des ressources nécessaire à sa réalisation Chapitre 1 5
  • 6. Variable pour réaliser un projet Les tâches Les relations entre les tâches Les durées et les contraintes des tâches Les ressources Une action à mener pour aboutir à un résultat. (elle sont reliées entre elles par des relations dépendance) Les tâches À chaque Tâche il faut associer :  Un objectif précis et mesurable  Des ressources humaines, et matérielles et financières adaptées.  Une charge de travail exprimée en nombre de journées  Une durée ainsi qu’une date de début et une date de fin Une tâche doit être assez courte < ou = à 15 jours Introduction 6 Chapitre 1
  • 7. C’est l’activité qui consiste à déterminer et à ordonnancer les tâches du projet, à estimer leurs charges et à déterminer les profils nécessaires à leur réalisation . Planification de projet La conduite d’un projet repose sur un découpage chronologique (phases) du projet en précisent:  Ce qui doit être fait (Tâches)  Par qui cela doit être fait (Ressources) Découpage de projet Un outil requis est le Planning, qui a comme objectif:  Déterminer si les objectifs sont réalisés ou dépassés  Suivre et communiquer l’avancement du projet  Affecter les ressources aux tâches. Introduction 7 Chapitre 1
  • 8. 8 Méthode de PERT Dans le cas de fabrications non répétitives et très complexes , (prototypes, avions , grands ensembles en construction , etc .........) , on utilisera la méthode dite du chemin critique dont la plus utilisée est la méthode P.E.R.T. Généralités Cette méthode a été mise au point en 1957 aux Etats- Unis, lors du développement du missile POLARIS. Ce projet mobilisait 250 fournisseurs principaux et environ 9000 sous-traitants. Le délai initial prévu de 6 ans a pu être ramené à 2 années et demi. Histoire P.E.R.T : Program Evaluation Review Technique (TECHNIQUE d'ELABORATION et de MISE à JOUR de PROGRAMME) Chapitre 1
  • 9. 9 Méthode de PERT BUT de la Méthode P.E.R.T - Définir le délai total d'accomplissement de l'œuvre (Projet) et éventuellement proposer des moyens pour le réduire. - Connaitre les conséquences du changement de la durée d'une tâche partielle. - Evaluer les moyens à mettre en œuvre . - Etablir une relation entre les délais et les coûts. Domaine d'Application de la Méthode P.E.R.T  Dans le Bâtiment ( grands ensembles , hôpitaux , etc ....... )  Dans les Travaux Public ( routes , ponts , etc ...... )  Pour l'Ordonnancement de prototypes .  En Maintenance pour coordonner les tâches de plusieurs équipes de spécialités différentes. Chapitre 1
  • 10. 10 Méthode de PERT Conditions de mise en œuvre de la méthode de PERT - L‘œuvre doit être divisée en tâches partielles . - La durée de chaque tâche doit être connue . - L' étude technique doit préciser si certaines tâches doivent être impérativement effectuées avant certaines autres tâches Principe de la Méhode basée sur une Représentation Graphique Sur le Graphique ou Diagramme apparaitront les liaisons entre les différentes tâches de Projet à réaliser Exemple 1 Exemple 2 Chapitre 1
  • 11. 11 Méthode de PERT Définitions et Conventions de Représentation Une tâche fait évoluer l‘œuvre vers son état final , elle consomme donc du temps , de l'énergie , de la matière et de ce fait coûte . Chaque tâche est représentée par une flèche ( segment orienté dans le sens de l'écoulement du temps ) dont la longueur est indépendante de la durée de la tâche . Tâche Symbole A 5 A = Identification de la tâche 5 = Durée de la tâche Une tâche fictive représente une contrainte entre tâches non indépendantes. Chaque tâche fictive est représentée par une flèche pointillée , sa durée est nulle , elle ne consomme aucune ressource , elle ne coûte donc rien . Tâche fictive Symbole Chapitre 1
  • 12. 12 Méthode de PERT On appelle étape le début ou la fin d'une tâche . Une étape sera représentée par un cercle ou une autre figure géométrique. Etape Symbole Définitions et Conventions de Représentation Une étape est de durée nulle , elle ne coûte donc rien 2 8 16 2 = Identification de l'étape 8 = Date au plus tôt 16 = Date au plus tard l'ensemble des tâches et des étapes qui représente l‘œuvre. réseau Le réseau met en évidence les relations entre les tâches et les étapes Exemple: Chapitre 1 0 1 2 4 3 5 6 7
  • 13. 13 Méthode de PERT Chapitre 0 Définitions et Conventions de Représentation Par convention • Des tâches CONSECUTIVES sont des tâches qui se suivent. • Des tâches ANTERIEURES sont des tâches qui , par rapport à une autre , doivent être réalisées avant . • Les ANTERIORITES IMMEDIATES sont appelées ANTECEDENTES A et B sont antériorités de C B est antécédente de C Quatre Convention à retenir Première Convention Deuxième Convention Troisième Convention Quatrième Convention 0 2 1 3 A C B
  • 14. 14 Méthode de PERT Définitions et Conventions de Représentation Première Convention TOUTE TACHE A UNE ETAPE DEBUT POUR ORIGINE ET UNE ETAPE FIN POUR EXTREMITE Exemple: La tâche C commence à l'étape 3 et se termine à l'étape 4 UNE ETAPE NE PEUT ETRE ATTEINTE QUE LORSQUE LES TACHES QUI LA PRECEDENT SONT TOUTES TERMINEES Deuxième Convention L'étape 5 ne sera atteinte que lorsque les tâches E et F seront terminées . Exemple: Chapitre 1
  • 15. 15 Troisième Convention Quatrième Convention Définitions et Conventions de Représentation AUCUNE TACHE NE PEUT COMMENCER TANT QUE L'ETAPE SITUEE A SON ORIGINE N'EST PAS ATTEINTE . Exemple: Les tâches H et I ne pourront commencer que lorsque l'étape 4 sera atteinte . L'étape 6 ne peut être atteinte que lorsque l'étape 4 est atteinte, et lorsque la tâche N est terminée . Méthode de PERT Lecture : La tâche L a pour antécédente K La tâche P a pour antécédente N et K . L'ETAPE SITUEE A L'EXTREMITE D'UNE FICTIVE NE PEUT ETRE ATTEINTE QU'APRES L'ETAPE SITUEE A SON ORIGINE . Chapitre 1
  • 16. 16 APPLICATION N°1 : POSITIONNER LES TACHES DANS LES DIFFERENTS EXERCICES PROPOSES CI-DESSOUS Solution Méthode de PERT Chapitre 1
  • 17. 17 Recherche des Rangs et des Niveaux Rang 1 ou Niveau 1 Rang 2 ou Niveau 2 Rang 3 ou Niveau 3 - Les tâches qui ont pour antécédentes les tâches de rang 2 - Les tâches qui n'ont pas de tâches antérieures - Les tâches qui ont pour antécédentes les tâches de rang 1 LA MEME LOGIQUE EST A APPLIQUER JUSQU'AUX DERNIERES TACHES . CAS PARTICULIER : Lorsqu'une tâche a plusieurs antécédentes, on prend la tâche de rang le plus élevé . APPLICATION N°2: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS Méthode de PERT Chapitre 1
  • 18. 18 Méthode de PERT APPLICATION N°2: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS Recherche des Rangs et des Niveaux Chapitre 1
  • 19. 19 Méthode de PERT Recherche des Rangs et des Niveaux Corrigé: CLASSER LES TACHES DANS LEURS DIFFERENTS RANGS Chapitre 1
  • 20. 20 Méthode de PERT Construction du Réseau P.E.R.T avec Calcul des Dates au plus tôt et au plus tard CALCUL DES DATES AU PLUS TOT Au dessous , à gauche du symbole de chaque étape , porter la date au plus tôt de l'étape ; c'est la date à laquelle l'étape peut être atteinte au plus tôt . DATE AU PLUS TOT D'UNE ETAPE DATE AU PLUS TOT DE L'ETAPE PRECEDENTE DUREE DE LA TACHE COMPRISE ENTRE LES 2 ETAPES  On procède dans l'ordre croissant des étapes  Quand il y a plusieurs tâches convergentes , on ne retient que la valeur la plus grande .  La date de la dernière étape représente le temps normal d'exécution Remarque CALCUL DES DATES AU PLUS TARD Au dessous , à droite du symbole de chaque étape , porter la date au plus tard de l'étape ; c'est la date à laquelle l'étape peut être atteinte au plus tard . DATE AU PLUS TARD D'UNE ETAPE DATE AU PLUS TARD DE L'ETAPE SUIVANTE DUREE DE LA TACHE COMPRISE ENTRE LES 2 ETAPES Remarque  On procède dans l'ordre décroissant des étapes .  Quand il y a plusieurs dates au plus tard à une étape , on ne retient que la valeur la plus petite .  A l'étape 0 la date au plus tard doit être 0 . Chapitre 1 P-Tôt P-Tard
  • 21. 21 Méthode de PERT Construction du Réseau P.E.R.T avec Calcul des Marge Libre et Total C’est le retard maximum que peut prendre une tâche sans porter atteinte au plus tard de la tâche suivante (donc sans retarder la fin des travaux). C'est la différence entre la date au plus tard et la date au plus tôt. C’est le retard maximum que peut prendre une tâche sans porter atteinte au plus tôt de la tâche suivante. La Marge Totale : Marge Total (t) = Date au plus tard (t) – Date au plus tot La marge libre : Marge Libre (t) = Date au plus tôt (t+1) – Date au plus tôt (t) - D (t) Etape Critique et Chemin Critique Quand la date au plus tôt est identique à la date au plus tard , la marge est NULLE et on dit que l' ETAPE est CRITIQUE . Le chemin Critique : C'est le chemin formé par les étapes de marge nulle. (chemin des étapes critique) ( pour un même projet, il peut y avoir plusieurs chemins critiques ) Remarque : Par convention on le représente par une flèche orientée rouge barrée de 2 traits . Chapitre 1
  • 22. 22 Exercice d’application APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au plus tôt et au plus tard # Le calcul part de l'origine , étape 0 , au temps 0 . # L'étape 1 , n'est reliée à l'origine que par la tâche A , qui dure 8 jours . # L'étape 1 est donc atteinte au plus tôt à : 0 + 8 = 8 jours . # L'étape 2 est atteinte au plus tôt à : 0 + 11 = 11 jours . # L'étape 4 est atteinte par 2 " chemins " : A + D et B + E soit : 8 + 12 = 20 jours et 11 + 7 = 18 jours . # Pour que l'étape 4 soit atteinte , il faut que D et E soient achevées ; on prend donc 20 jours . # Le calcul se poursuit en utilisant cette même méthode 0 1 3 2 4 5 Calcul des Dates au plus tôt Chapitre 1 0 8 10 11 20 29
  • 23. 23 Exercice d’application APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au plus tôt et au plus tard 0 1 3 2 4 5 0 8 10 11 20 29 Calcul des Dates au plus tard # Le calcul part de l'étape finale et remonte vers le début du projet . # Pour l'étape 3 on a : 29 - 4 = 25 jours . # Pour l'étape 4 on a : 29 - 9 = 20 jours . # Pour l'étape 2 on a : 20 - 7 = 13 jours . # Pour l'étape 1 on a : 20 - 12 = 8 jours . 25 - 2 = 23 jours . ; on retient donc 8 jours . # Pour l'étape 0 on a : 8 -8 = 0 jours . 13 - 11 = 2 jours . ; on retient donc 0 jours . Chapitre 1 29 25 20 8 13 0
  • 24. 24 Exercice d’application APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au plus tôt et au plus tard Chemin Critique 0 1 3 2 4 5 0 8 10 11 20 29 29 25 20 8 13 0 Chapitre 1
  • 25. 25 Exercice d’application 1) Déterminer les niveaux des différentes tâches . 2) Tracer le réseau ( méthode P.E.R.T ) 3) Calculer les dates au plus tôt , les dates au plus tard . 4) Mettre en évidence le CHEMIN CRITIQUE APPLICATION N°3: Construction du Réseau P.E.R.T avec Calcul des Dates au plus tôt et au plus tard Opération Tâches Durée en Heure Antériorité Rang A X 4 RIEN B X 1 A C X 6 A D X 2 A E X 7 A F X 3 B G X 4 C H X 7 C I X 3 D, J J X 4 E K X 8 E L X 1 F, G M X 2 H, I, K, L Chapitre 1
  • 27. 27 Méthode de GANTT Chapitre 1 Le suivi de l'avancement de l‘œuvre (projet) peut se faire directement sur le réseau P.E.R.T .Ce n'est pas toujours très facile car les longueurs des tâches ne sont pas proportionnelles à leurs durées . On peut avantageusement transformer le réseau en un graphique de GANTT qui lui tient compte de la durée des tâches . On l'appelle également planning à bandes La méthode de Gantt : est un outil utilisé (souvent en complément d'un réseau PERT) en ordonnancement et en gestion de projet et permettant de visualiser dans le temps les diverses tâches composant un projet . Il s'agit d'une représentation d'un graphe connexe, valué et orienté, qui permet de représenter graphiquement l’avancement du projet . Généralités Définition
  • 28. 28 Méthode de GANTT Chapitre 1 But de la méthode de Gantt • Permet d’établir le calendrier des opérations ou tâches à mettre en œuvre pour réaliser un projet . • Permet de déterminer la charge des postes de travail . • Permet de répartir chronologiquement les postes de travail . • Permet de suivre l'avancement de la fabrication , par pièce et par ensemble . • Permet de vérifier la disponibilité de la main d‘œuvre. • Permet d’établir la situation des stocks . • Permet de gérer les projets de taille complexe
  • 29. 29 Méthode de GANTT Chapitre 1 Construction du Réseau GANTT avec Calcul des Marges Libres et Marges totales Les tâches sont représentées par des segments de droite dont la longueur est proportionnelle à la durée de la tâche .Chaque tâche utilise une ligne . Principe de la méthode CALCUL DES MARGES TOTALES CALCUL DES MARGES LIBRES Une marge totale d'une tâche est un retard possible au démarrage de cette tâche par rapport à l'instant de départ au plus tôt qui n'entraîne aucun recul de la date d'achèvement du projet , mais qui imposera que les tâches suivantes soient commencées au dates au plus tard. Marge Total (t) = Date de Fin au plus tôt (t) – Date de début au plus tôt (t) Marge Total (t) Une marge libre d'une tâche est un retard toléré par cette tâche par rapport à l'instant de départ au plus tôt (ou un temps d'interruption en cours d'exécution, ou un allongement de la durée prévue) qui n'entraîne aucune modification du calendrier des tâches en aval et notamment aucun recul de la date d'achèvement du projet. Marge libre (t) Date de Fin au plus tard (t) Date de début au plus tard (t) Temps nécessaire à la réalisation de la tâche t Date de début au plus tôt de la tâche (t+1) Date de début au plus tôt (t) Temps nécessaire à la réalisation de la tâche t
  • 30. 30 Méthode de GANTT Chapitre 1 APPLICATION N°1: Construction le diagramme de Gantt avec Calcul des Dates au plus tôt et au plus tard 1°) Déterminer les niveaux des différentes tâches . 2°) Tracer le réseau ( méthode GANTT ) 3°) Calculer les marges libres , les marges totales . 4°) Proposer un ajustement des tâches au plus tard .
  • 31. 31 Méthode de GANTT Chapitre 1 APPLICATION N°1: Construction le diagramme de Gantt avec Calcul des Dates au plus tôt et au plus tard
  • 32. 32 Calcul des Dates au plus tôt et au plus tard, marge libre et totale
  • 33. 33 Méthode de MPM  Le MPM (méthode des potentiels métra) est méthode proche du PERT qui sert également à déterminer et diminuer la durée de réalisation d’un projet.  La différence entre ces deux méthodes sera un changement au niveau de la représentation du graphe.  Ici, les tâches seront représentées par des sommets et les flèches définiront les liens d’antériorités.  On notera également la disparition des tâches fictives.  On trouvera les mêmes paramètres que pour le PERT avec les dates au plus tôt et au plus tard, les marges libres et totales et le chemin critique. Exemple: A 4 0 0 0 0 B 2 4 4 0 0 Tâche Date de début au plus tôt de A Marge Libre Marge Totale Durée de la Tâche A Durée de la Tâche B Marge Totale Marge Libre Date de début au plus tôt de B – Date de début au plut tôt de A Date de début au plus tard de B – Date de fin au plus tard de A Tâche Chapitre 1
  • 34. 34 Exercice d’application Exercice 1 : TD Une papeterie dispose d'un groupe électrogène qui est utilisé : - Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau. - Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours de Pointes. 1) Déterminer les niveaux des différentes tâches . 2) Tracer le réseau ( méthode P.E.R.T ) 3) Calculer les dates au plus tôt , les dates au plus tard . 4) Mettre en évidence le CHEMIN CRITIQUE Chapitre 1
  • 35. 35 Exercice d’application Exercice 2 : TD 1) Déterminer les niveaux des différentes tâches . 2) Tracer le réseau ( méthode P.E.R.T ) 3) Calculer les dates au plus tôt , les dates au plus tard . 4) Mettre en évidence le CHEMIN CRITIQUE La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont données dans le tableau suivant : Chapitre 1
  • 37. Logiciel de gestion de projet Logiciels de Gestion de Projet existent sur le marché, permettant de planifier et d’optimiser la gestion d’un projet:  Project Management Workbench  Galaxys Project Management  MS-Project  Open Source Gantt Project  Open Workbench  Gantt project  … MS-Project , Pourquoi ?  Permet de planifier un projet et d’en assurer le suivi et la gestion  Logiciel d’ordonnancement avec lequel on peut créer un projet, l’éditer et l’améliorer  Logiciel sous licence payante  Très utilisé dans le milieu de l’entreprise  Complet en fonctions de gestion de projet Introduction 37 Chapitre 2
  • 38. Explication et création d’un projet Démarrage de MS-Projet Double clic Barre d’affichage • Barre d’affichage permet de réaliser un affichage parmi plusieurs proposés par MS-Project • On utilise un affichage à la fois selon le travail en cours • L’affichage par défaut le diagramme de Gantt Environnement de travail sous (MS-Project) 38 Chapitre 2
  • 39. Calendrier: Affiche un calendrier mensuel qui présente les tâches et leur durée d’une façon quotidienne Diagramme de Gantt : affichage très utilisé, présente une liste de tâches avec une visualisation des liens et des durés. Réseau PERT : illustre sous forme graphique les interdépendances entre les tâches et le chemin critique. Gantt suivi : similaire au diagramme de Gantt avec l’addition des barres du Gantt planifiées et prévues pour chaque tâche. Utilisation des tâches: présente une liste de tâches affichant les ressources affectée regroupées sous chaque tâche. Graph des ressources : présente l’affectation des ressources, le coût de travail des ressources pendant le projet Tableau des ressources : liste des ressources et les informations associées. L’utilisation des ressources : Liste des ressources avec l’affectation, le coût et les informations sur le travail de chaque ressource à travers le temps. Plus d’affichage : Liste d’autres affichages qui peuvent être choisi barre d’outils standards Lier les tâches Dissocier les tâches Fractionner la tâche Information sur la tâche Remarque sur la tâche Pilote de tâche Aide Zoom Atteindre l’affichage Copier l’image Filtre sur toute les tâches Environnement de travail sous (MS-Project) 39 Chapitre 2
  • 40. guide de projets Guide de projets : Assistant de MS-Projet qui permet de guider l’utilisateur Pas à Pas lors de la création et de suivi de projet. - Le guide de projets est activé ou désactivé dans le menu Outils Options  interface - Le guide de projets est composé de Quatre Parties Importantes: Tâche ; Ressources; le suivi ; rapport (compte- rendu) Activer la bouton de la fonction souhaitée Afficher/ Masquer le guide de Project Environnement de travail sous (MS-Project) 40 Chapitre 2
  • 41. paramètres d’affichage Type d’affichage pour la date, l’année, et le diagramme graphique Affichage de la monnaie Afficher de façon hiérarchique les différentes phases et tâches récapitulatives et subordonnées du projet Affichage du temps en (années (an), mois, semaine (sm), jours, heures (hr), minutes(min)) Environnement de travail sous (MS-Project) 41 Chapitre 2
  • 42. 42 Exercice d’application Chapitre 2 Exercice 1 : TD Une papeterie dispose d'un groupe électrogène qui est utilisé : - Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau. - Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours de Pointes. 1) faire entrer les différents tâches avec leurs durée
  • 43. 43 Exercice d’application Chapitre 2 43 Exercice 2 : TD 1) faire entrer les différents tâches avec leurs durée La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont données dans le tableau suivant :
  • 44. 44 Création d’un projet sous MS-Project Chapitre 3
  • 45. Planification d’un projet ? 45 C’est l’activité qui consiste à déterminer et à ordonnancer les tâches du projet, à estimer leurs charges et à déterminer les profils nécessaires à leur réalisation . Un outil requis est le Planning, qui a comme objectif:  Déterminer si les objectifs sont réalisés ou dépassés  Suivre et communiquer l’avancement du projet  Affecter les ressources aux tâches.  Prendre en compte les contraintes qui peuvent être arrivées lors du pilotage d’un projet Création d’un projet Initiation du projet Enregistrer le projet Choix du calendrier du projet (création- réglage- modification- affichage- impression) Les tâches (Création-durée/charge- tâche récapitulative- affichage) Liaison entre les tâches (FD-DF-FF-FD)- Fixer un délais entre les tâches Contrainte de temps sur les tâches les ressources (tableau des ressources- information sur la ressources de travail- affectation des ressources) Contrainte sur les ressources Introduction Chapitre 3
  • 47. Permet au chef de projet de définir la date de planification de projet : l’ensemble des tâches de projet seront, lors de leurs créations, placés en fonction de la date du début du projet ou de la date souhaitée de la fin de projet (rétroplanning) Dans le cas de retroplanning, Ms-Project signale que toutes les tâches commenceront le plus tard possible. Si on réalise un retroplanning, il est possible d’avoir des tâches qui commencent avant la date du jour  ce qui oblige d’effectuer une nouvelles planification en partant cette fois de la date de début de projet 47 Initiation du projet Chapitre 3
  • 48. Permet de choisir: le lecteur, le répertoire, le nom du fichier à sauvegarder Activer menu  Fichier => enregistrer sous • Base de données de projet (*.mpd) • Classeur Microsoft Excel(*.xls) • Document HTML (*.html, *.htm) • Projet model (*.mpt) Plusieurs formats sont proposés 48 Enregistrer le projet Chapitre 3
  • 49. Fixer un calendrier de travail : Equipe de nuit, 24 Heures, Standard, Calendrier perso. Attention : si le chef de projet travail en mode Connecté à un serveur, il ne peut utiliser que les calendriers proposés par l’administrateur Le calendrier de projet peut être choisi parmi les calendrier prédéfinis dans le menu : Projet  information sur le projet 49 Choix du calendrier du projet Chapitre 3
  • 50. Le réglage du calendrier du projet se fait dans le menu : Outils  Options Définir le type de l’année L’onglet Calendrier permet le paramétrage de la semaine de travail, le début de la semaine, le mois, l’année. Aussi l’heure de travail, nombre d’heures par jour ou par semaine, jours ouvrés… 50 Réglage du calendrier du projet Chapitre 3
  • 51. Clic-Droit On peut modifier ou créer un calendrier par le menu: • Outils  Modifier le temps de travail • Un Clic-Droit sur l’échelle de temps Permet de créer un nouveau Calendrier à partie d’un calendrier de base 51 Créer un calendrier Chapitre 3
  • 52. Définition des jours exceptionnellement chômé ou partiellement travaillé Définir les exceptions de la semaine Définie si le jour choisi est totalement chômé ou partiellement travaillé Définie la périodicité du jour choisi 52 Modifier un calendrier Chapitre 3
  • 53. Définir jours de travail de la semaine Définir les jours de travail à horaires exceptionnelles Réglage par défaut Définition des jours de travail de la semaine 53 Modifier un calendrier Chapitre 3
  • 54. Impression : Rapports Vue d’ensemble  Jours ouvrés  imprimer Choix du calendrier 54 Affichage et impression du calendrier Chapitre 3
  • 55. Tâche élémentaire  Pour créer une tâche élémentaire, il suffit d’utiliser l’affichage Diagramme de Gantt ou tout autre affichage prévu pour la planification des tâches. Ensuite faut saisir l’intitulé de la tâche et sa durée.  La date de début d’une nouvelle tâche est la date de début de projet, mais il y a une possibilité de le changer Colonne des indicateurs Echelle de temps 55 Tâche du Projet Chapitre 3
  • 56. Lors de la planification des tâches, le chef de projet a la possibilité à adopter une approche par la durée ou par la charge. ( ça dépond des données. - Exemple 1 : Cette tâche doit être achevée pour le 20 Avril (La durée de réalisation de cette tâche est sous entendue par la date de fin souhaité )  approche par la durée - Exemple 2 : Durant 15 jours, cette tâche devra être achevée: (La durée de réalisation de cette tâche est fixé quelque soit la quantité de travail nécessaire)  approche par la durée - Exemple 3 : Il faut huit jours de travail pour réaliser cette tâche. (la quantité de travail est clairement indiquée )  approche par la charge Permet de modifier le nom de la tâche durée:= Intervalle entre le début et la fin de la tâche ? : ( durée estimative ) Information sur la tâche 56 Durée ou charge d’une tâche Chapitre 2
  • 57. La création d’une tâche récapitulative est liée à la structure hiérarchique du projet qui a été définit par le chef de projet Ensemble des tâches récapitulatives durée Diagramme de Gantt 57 Tâche récapitulative Chapitre 3
  • 58. Dans un projet ou une phase de projet, les tâches sont effectuées dans un ordre déterminé Activité (A) Activité (B) La tâche A doit être achevée avant que la tâche B (Une liaison de Fin–Début) La tache (A): Prédécesseur Tache (B): Successeur • MS-Project offre quatre types de relations entre les tâches Activité (A) Activité (B) Activité (A) Activité (B) Activité (A) Activité (B) Activité (A) Activité (B) Fin-Début Début-Début Fin-Fin Début-Fin Remarque 90% des relations sont de type Fin-Début / les plus rares sont Début-Fin 58 Liaison entre les tâches Chapitre 3
  • 59. Pour lier une tâche à une avec un retard (bien déterminé), il existe deux possibilités La tâche (B) doit commencer avec un retard de 2 jours de la tache (A) 59 Fixer un délais entre deux tâches Chapitre 3
  • 60. Remarque: On peut aussi utiliser le guide projet pour imposer une contrainte de temps 60 Contrainte de temps sur la tâche Chapitre 3
  • 61. tableau des ressources information sur la ressource Double- Clic Tableau des ressources Informer une ressource Type de ressources travail ou matériel Modifier le calendrier de la ressource 61 Ressource d’un projet Chapitre 3
  • 62. Sélectionner une tâche et activer le bouton Filtre Ajouter une ressource à partir d’un répertoire ou d’un carnet d’adresse 62 ALT – F10 Affectation des ressources aux tâches Chapitre 3
  • 63. 63 Exercice d’application Chapitre 2 Exercice 1 : TD Une papeterie dispose d'un groupe électrogène qui est utilisé : - Pour suppléer la fourniture de l'énergie électrique en cas de panne sur le réseau. - Pour effacer les pointes de consommation dans le cadre d'un tarif Effacement Jours de Pointes. 1) faire entrer les différents tâches avec leurs durée et faire les liens entre les tâches
  • 64. 64 Exercice d’application Chapitre 2 64 Exercice 2 : TD 1) Établir les liaison entre les tâches 2) Commenter La construction d'un entrepôt est découpée en dix tâches dont les caractéristiques sont données dans le tableau suivant :
