Gérard Casanova

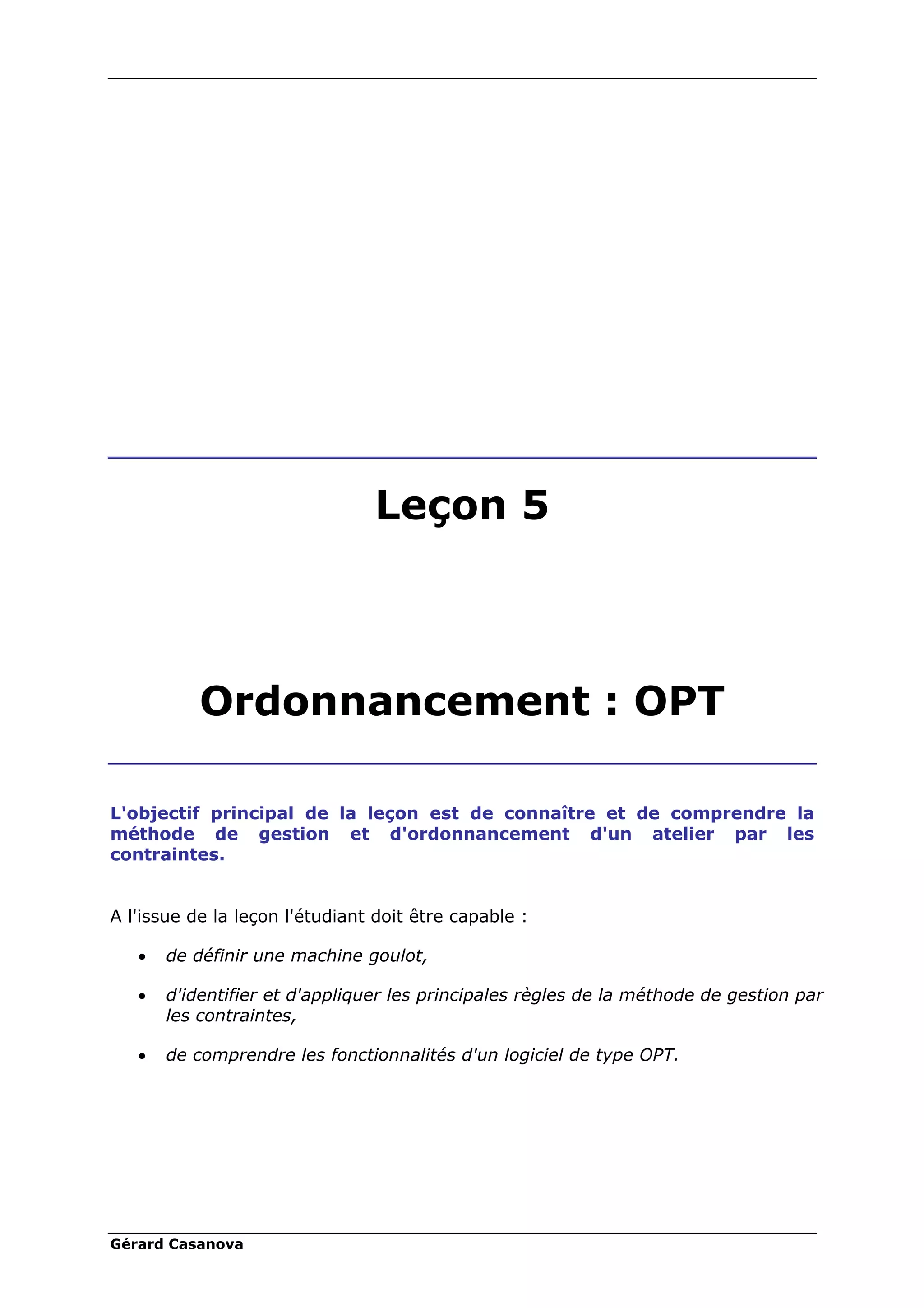

Leçon 5
Ordonnancement : OPT
L'objectif principal de la leçon est de connaître et de comprendre la
méthode de gestion et d'ordonnancement d'un atelier par les
contraintes.
A l'issue de la leçon l'étudiant doit être capable :
• de définir une machine goulot,
• d'identifier et d'appliquer les principales règles de la méthode de gestion par
les contraintes,
• de comprendre les fonctionnalités d'un logiciel de type OPT.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 2

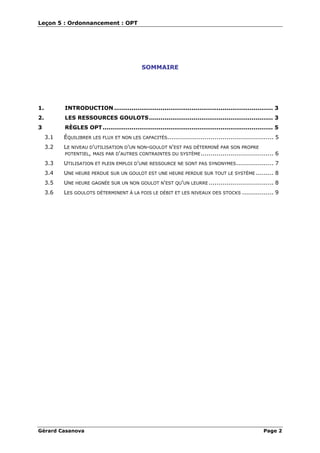

SOMMAIRE
1. INTRODUCTION .................................................................................. 3
2. LES RESSOURCES GOULOTS................................................................ 3
3 RÈGLES OPT........................................................................................ 5
3.1 ÉQUILIBRER LES FLUX ET NON LES CAPACITÉS...................................................... 5
3.2 LE NIVEAU D'UTILISATION D'UN NON-GOULOT N'EST PAS DÉTERMINÉ PAR SON PROPRE
POTENTIEL, MAIS PAR D'AUTRES CONTRAINTES DU SYSTÈME..................................... 6
3.3 UTILISATION ET PLEIN EMPLOI D'UNE RESSOURCE NE SONT PAS SYNONYMES................... 7
3.4 UNE HEURE PERDUE SUR UN GOULOT EST UNE HEURE PERDUE SUR TOUT LE SYSTÈME ......... 8
3.5 UNE HEURE GAGNÉE SUR UN NON GOULOT N'EST QU'UN LEURRE ................................. 8
3.6 LES GOULOTS DÉTERMINENT À LA FOIS LE DÉBIT ET LES NIVEAUX DES STOCKS ................ 9
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 3

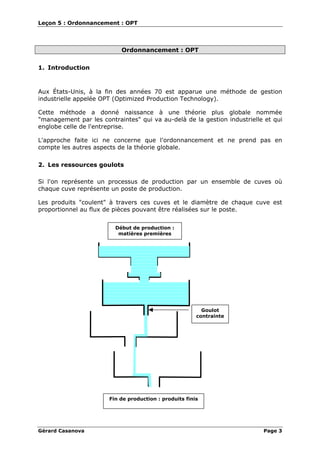

Ordonnancement : OPT
1. Introduction
Aux États-Unis, à la fin des années 70 est apparue une méthode de gestion
industrielle appelée OPT (Optimized Production Technology).
Cette méthode a donné naissance à une théorie plus globale nommée
"management par les contraintes" qui va au-delà de la gestion industrielle et qui
englobe celle de l'entreprise.
L'approche faite ici ne concerne que l'ordonnancement et ne prend pas en
compte les autres aspects de la théorie globale.
2. Les ressources goulots
Si l'on représente un processus de production par un ensemble de cuves où
chaque cuve représente un poste de production.
Les produits "coulent" à travers ces cuves et le diamètre de chaque cuve est
proportionnel au flux de pièces pouvant être réalisées sur le poste.
Goulot
contrainte
Début de production :
matières premières
Fin de production : produits finis
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 4

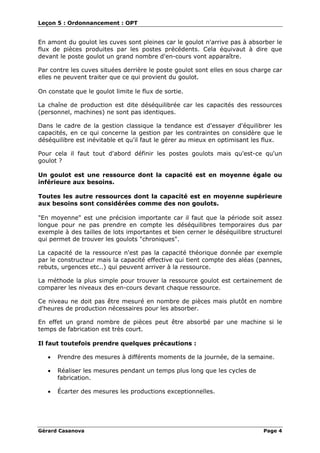

En amont du goulot les cuves sont pleines car le goulot n'arrive pas à absorber le
flux de pièces produites par les postes précédents. Cela équivaut à dire que
devant le poste goulot un grand nombre d'en-cours vont apparaître.
Par contre les cuves situées derrière le poste goulot sont elles en sous charge car
elles ne peuvent traiter que ce qui provient du goulot.
On constate que le goulot limite le flux de sortie.
La chaîne de production est dite déséquilibrée car les capacités des ressources
(personnel, machines) ne sont pas identiques.
Dans le cadre de la gestion classique la tendance est d'essayer d'équilibrer les
capacités, en ce qui concerne la gestion par les contraintes on considère que le
déséquilibre est inévitable et qu'il faut le gérer au mieux en optimisant les flux.
Pour cela il faut tout d'abord définir les postes goulots mais qu'est-ce qu'un
goulot ?
Un goulot est une ressource dont la capacité est en moyenne égale ou
inférieure aux besoins.
Toutes les autre ressources dont la capacité est en moyenne supérieure
aux besoins sont considérées comme des non goulots.
"En moyenne" est une précision importante car il faut que la période soit assez
longue pour ne pas prendre en compte les déséquilibres temporaires dus par
exemple à des tailles de lots importantes et bien cerner le déséquilibre structurel
qui permet de trouver les goulots "chroniques".
La capacité de la ressource n'est pas la capacité théorique donnée par exemple
par le constructeur mais la capacité effective qui tient compte des aléas (pannes,
rebuts, urgences etc..) qui peuvent arriver à la ressource.
La méthode la plus simple pour trouver la ressource goulot est certainement de
comparer les niveaux des en-cours devant chaque ressource.
Ce niveau ne doit pas être mesuré en nombre de pièces mais plutôt en nombre
d'heures de production nécessaires pour les absorber.
En effet un grand nombre de pièces peut être absorbé par une machine si le
temps de fabrication est très court.
Il faut toutefois prendre quelques précautions :
• Prendre des mesures à différents moments de la journée, de la semaine.
• Réaliser les mesures pendant un temps plus long que les cycles de
fabrication.
• Écarter des mesures les productions exceptionnelles.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 5

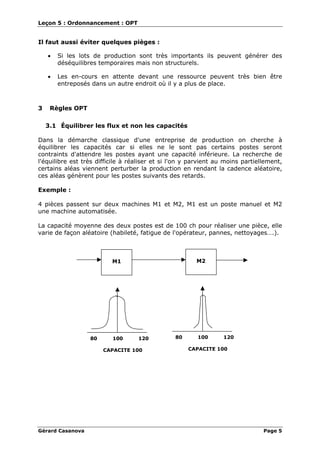

Il faut aussi éviter quelques pièges :
• Si les lots de production sont très importants ils peuvent générer des
déséquilibres temporaires mais non structurels.
• Les en-cours en attente devant une ressource peuvent très bien être
entreposés dans un autre endroit où il y a plus de place.
3 Règles OPT
3.1 Équilibrer les flux et non les capacités
Dans la démarche classique d'une entreprise de production on cherche à
équilibrer les capacités car si elles ne le sont pas certains postes seront
contraints d'attendre les postes ayant une capacité inférieure. La recherche de
l'équilibre est très difficile à réaliser et si l'on y parvient au moins partiellement,
certains aléas viennent perturber la production en rendant la cadence aléatoire,
ces aléas génèrent pour les postes suivants des retards.
Exemple :
4 pièces passent sur deux machines M1 et M2, M1 est un poste manuel et M2
une machine automatisée.
La capacité moyenne des deux postes est de 100 ch pour réaliser une pièce, elle
varie de façon aléatoire (habileté, fatigue de l'opérateur, pannes, nettoyages….).
M1 M2
80 100 120
CAPACITE 100
80 100 120
CAPACITE 100
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 6

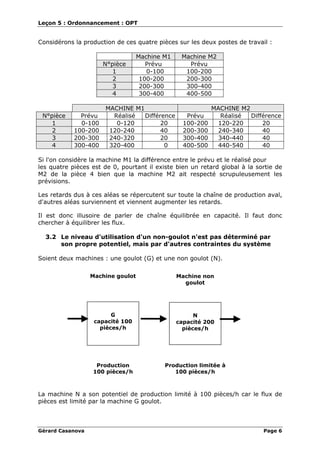

Considérons la production de ces quatre pièces sur les deux postes de travail :
Machine M1 Machine M2
N°pièce Prévu Prévu
1 0-100 100-200
2 100-200 200-300
3 200-300 300-400
4 300-400 400-500
MACHINE M1 MACHINE M2
N°pièce Prévu Réalisé Différence Prévu Réalisé Différence
1 0-100 0-120 20 100-200 120-220 20
2 100-200 120-240 40 200-300 240-340 40
3 200-300 240-320 20 300-400 340-440 40
4 300-400 320-400 0 400-500 440-540 40
Si l'on considère la machine M1 la différence entre le prévu et le réalisé pour
les quatre pièces est de 0, pourtant il existe bien un retard global à la sortie de
M2 de la pièce 4 bien que la machine M2 ait respecté scrupuleusement les
prévisions.
Les retards dus à ces aléas se répercutent sur toute la chaîne de production aval,
d'autres aléas surviennent et viennent augmenter les retards.
Il est donc illusoire de parler de chaîne équilibrée en capacité. Il faut donc
chercher à équilibrer les flux.
3.2 Le niveau d'utilisation d'un non-goulot n'est pas déterminé par
son propre potentiel, mais par d'autres contraintes du système
Soient deux machines : une goulot (G) et une non goulot (N).
G
capacité 100
pièces/h
N
capacité 200
pièces/h
Production
100 pièces/h
Production limitée à
100 pièces/h
Machine goulot Machine non
goulot
La machine N a son potentiel de production limité à 100 pièces/h car le flux de
pièces est limité par la machine G goulot.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 7

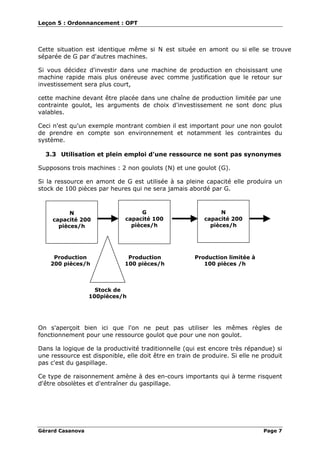

Cette situation est identique même si N est située en amont ou si elle se trouve
séparée de G par d'autres machines.
Si vous décidez d'investir dans une machine de production en choisissant une
machine rapide mais plus onéreuse avec comme justification que le retour sur
investissement sera plus court,
cette machine devant être placée dans une chaîne de production limitée par une
contrainte goulot, les arguments de choix d'investissement ne sont donc plus
valables.
Ceci n'est qu'un exemple montrant combien il est important pour une non goulot
de prendre en compte son environnement et notamment les contraintes du
système.
3.3 Utilisation et plein emploi d'une ressource ne sont pas synonymes
Supposons trois machines : 2 non goulots (N) et une goulot (G).
Si la ressource en amont de G est utilisée à sa pleine capacité elle produira un
stock de 100 pièces par heures qui ne sera jamais abordé par G.
G
capacité 100
pièces/h
N
capacité 200
pièces/h
Production
100 pièces/h
Production limitée à
100 pièces /h
N
capacité 200
pièces/h
Production
200 pièces/h
Stock de
100pièces/h
On s'aperçoit bien ici que l'on ne peut pas utiliser les mêmes règles de
fonctionnement pour une ressource goulot que pour une non goulot.
Dans la logique de la productivité traditionnelle (qui est encore très répandue) si
une ressource est disponible, elle doit être en train de produire. Si elle ne produit
pas c'est du gaspillage.
Ce type de raisonnement amène à des en-cours importants qui à terme risquent
d'être obsolètes et d'entraîner du gaspillage.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 8

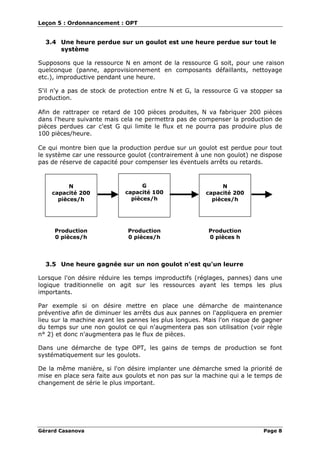

3.4 Une heure perdue sur un goulot est une heure perdue sur tout le
système
Supposons que la ressource N en amont de la ressource G soit, pour une raison
quelconque (panne, approvisionnement en composants défaillants, nettoyage
etc.), improductive pendant une heure.
S'il n'y a pas de stock de protection entre N et G, la ressource G va stopper sa
production.
Afin de rattraper ce retard de 100 pièces produites, N va fabriquer 200 pièces
dans l'heure suivante mais cela ne permettra pas de compenser la production de
pièces perdues car c'est G qui limite le flux et ne pourra pas produire plus de
100 pièces/heure.
Ce qui montre bien que la production perdue sur un goulot est perdue pour tout
le système car une ressource goulot (contrairement à une non goulot) ne dispose
pas de réserve de capacité pour compenser les éventuels arrêts ou retards.
G
capacité 100
pièces/h
N
capacité 200
pièces/h
Production
0 pièces/h
Production
0 pièces h
N
capacité 200
pièces/h
Production
0 pièces/h
3.5 Une heure gagnée sur un non goulot n'est qu'un leurre
Lorsque l'on désire réduire les temps improductifs (réglages, pannes) dans une
logique traditionnelle on agit sur les ressources ayant les temps les plus
importants.
Par exemple si on désire mettre en place une démarche de maintenance
préventive afin de diminuer les arrêts dus aux pannes on l'appliquera en premier
lieu sur la machine ayant les pannes les plus longues. Mais l'on risque de gagner
du temps sur une non goulot ce qui n'augmentera pas son utilisation (voir règle
n° 2) et donc n'augmentera pas le flux de pièces.
Dans une démarche de type OPT, les gains de temps de production se font
systématiquement sur les goulots.
De la même manière, si l'on désire implanter une démarche smed la priorité de
mise en place sera faite aux goulots et non pas sur la machine qui a le temps de
changement de série le plus important.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 9

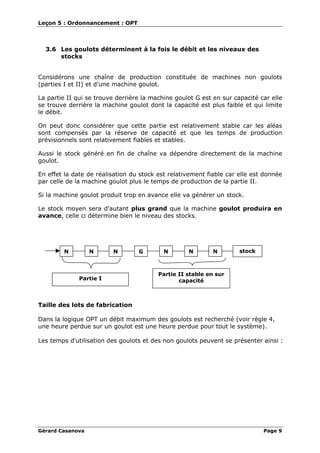

3.6 Les goulots déterminent à la fois le débit et les niveaux des
stocks
Considérons une chaîne de production constituée de machines non goulots
(parties I et II) et d'une machine goulot.
La partie II qui se trouve derrière la machine goulot G est en sur capacité car elle
se trouve derrière la machine goulot dont la capacité est plus faible et qui limite
le débit.
On peut donc considérer que cette partie est relativement stable car les aléas
sont compensés par la réserve de capacité et que les temps de production
prévisionnels sont relativement fiables et stables.
Aussi le stock généré en fin de chaîne va dépendre directement de la machine
goulot.
En effet la date de réalisation du stock est relativement fiable car elle est donnée
par celle de la machine goulot plus le temps de production de la partie II.
Si la machine goulot produit trop en avance elle va générer un stock.
Le stock moyen sera d'autant plus grand que la machine goulot produira en
avance, celle ci détermine bien le niveau des stocks.
N N GN NNN
Partie II stable en sur
capacitéPartie I
stock

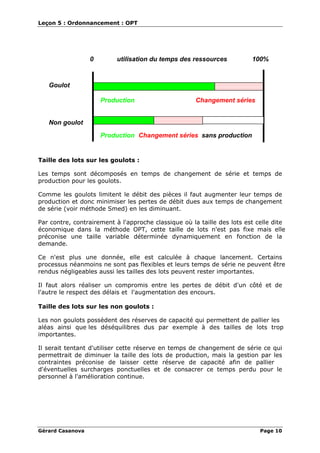

Taille des lots de fabrication
Dans la logique OPT un débit maximum des goulots est recherché (voir règle 4,
une heure perdue sur un goulot est une heure perdue pour tout le système).
Les temps d'utilisation des goulots et des non goulots peuvent se présenter ainsi :
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 10
0 utilisation du temps des ressources 100%
Goulot
Non goulot
Production Changement séries
Production Changement séries sans production
Taille des lots sur les goulots :
Les temps sont décomposés en temps de changement de série et temps de
production pour les goulots.
Comme les goulots limitent le débit des pièces il faut augmenter leur temps de
production et donc minimiser les pertes de débit dues aux temps de changement
de série (voir méthode Smed) en les diminuant.
Par contre, contrairement à l'approche classique où la taille des lots est celle dite
économique dans la méthode OPT, cette taille de lots n'est pas fixe mais elle
préconise une taille variable déterminée dynamiquement en fonction de la
demande.
Ce n'est plus une donnée, elle est calculée à chaque lancement. Certains
processus néanmoins ne sont pas flexibles et leurs temps de série ne peuvent être
rendus négligeables aussi les tailles des lots peuvent rester importantes.
Il faut alors réaliser un compromis entre les pertes de débit d'un côté et de
l'autre le respect des délais et l'augmentation des encours.
Taille des lots sur les non goulots :
Les non goulots possèdent des réserves de capacité qui permettent de pallier les
aléas ainsi que les déséquilibres dus par exemple à des tailles de lots trop
importantes.
Il serait tentant d'utiliser cette réserve en temps de changement de série ce qui
permettrait de diminuer la taille des lots de production, mais la gestion par les
contraintes préconise de laisser cette réserve de capacité afin de pallier
d'éventuelles surcharges ponctuelles et de consacrer ce temps perdu pour le
personnel à l'amélioration continue.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 11
0 utilisation du temps des ressources 100%
Non goulot
Production Changement séries sans production
Aléas

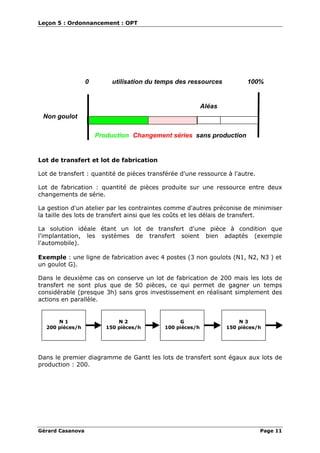

Lot de transfert et lot de fabrication
Lot de transfert : quantité de pièces transférée d'une ressource à l'autre.
Lot de fabrication : quantité de pièces produite sur une ressource entre deux
changements de série.
La gestion d'un atelier par les contraintes comme d'autres préconise de minimiser
la taille des lots de transfert ainsi que les coûts et les délais de transfert.
La solution idéale étant un lot de transfert d'une pièce à condition que
l'implantation, les systèmes de transfert soient bien adaptés (exemple
l'automobile).
Exemple : une ligne de fabrication avec 4 postes (3 non goulots (N1, N2, N3 ) et
un goulot G).
Dans le deuxième cas on conserve un lot de fabrication de 200 mais les lots de
transfert ne sont plus que de 50 pièces, ce qui permet de gagner un temps
considérable (presque 3h) sans gros investissement en réalisant simplement des
actions en parallèle.
N 1
200 pièces/h
N 3
150 pièces/h
N 2
150 pièces/h
G
100 pièces/h

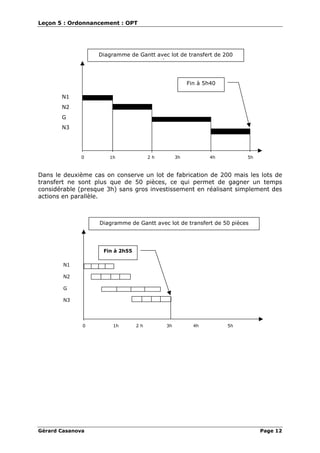

Dans le premier diagramme de Gantt les lots de transfert sont égaux aux lots de
production : 200.
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 12
N1
N2
G
N3
0 1h 2 h 3h 4h 5h
Fin à 5h40
Diagramme de Gantt avec lot de transfert de 200
iè
Dans le deuxième cas on conserve un lot de fabrication de 200 mais les lots de
transfert ne sont plus que de 50 pièces, ce qui permet de gagner un temps
considérable (presque 3h) sans gros investissement en réalisant simplement des
actions en parallèle.
N1
N2
G
N3
0 1h 2 h 3h 4h 5h
Fin à 2h55
Diagramme de Gantt avec lot de transfert de 50 pièces
Leçon 5 : Ordonnancement : OPT
Gérard Casanova Page 13
Détermination des temps de fabrication :
Pour déterminer le temps de fabrication d'un lot de pièces sur un poste de
production on procède de la façon suivante :
T= ts +tu *n + D
ts : temps série est le temps nécessaire (réglages de la machine, changement
d'outillages, etc.) pour changer de série ou de lot de fabrication.
tu : est le temps pour fabriquer une pièce et n le nombre de pièces du lot.
D : étant le délai moyen de transfert sur le poste suivant (y compris les temps
d'attente).
Dans une logique traditionnelle MRP le temps est estimé puis inséré dans le
logiciel de gestion de production.
C'est ce temps qui permettra de calculer les dates des ordres de fabrication.
Mais le temps réel de fabrication peut être complètement différent du temps
estimé.
Il peut survenir des aléas aussi bien lors du changement de série (difficultés de
réglages, régleur absent, pannes) que lorsque la machine produit (dérive de la
machine, opérateur nouveau, arrêts intempestifs dus à des problèmes de
maintenance non résolus etc..) ou pour réaliser le transfert.
Ainsi les calculs réalisés pour lancer les fabrications sont réalisés à partir de
temps de fabrication inexacts.
La gestion par les contraintes préconise d'établir les programmes en prenant en
compte l'ensemble des contraintes en temps réel, ainsi le temps de fabrication ne
serait plus une donnée figée mais serait déterminé par le programme.

Contenu connexe

Tendances

21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
antilaman

Gestion production
Gestion productionGestion production
Gestion production
Tyler Cr

Etude de cas_vsm_2013_imi
Etude de cas_vsm_2013_imiEtude de cas_vsm_2013_imi
Etude de cas_vsm_2013_imi
asalmi4

Cours logistique gratuit Introduction à la logistique.pdf
Cours logistique gratuit Introduction à la logistique.pdfCours logistique gratuit Introduction à la logistique.pdf
Cours logistique gratuit Introduction à la logistique.pdf
SIHAMBELLAGNECH

Management des ressources de production
Management des ressources de productionManagement des ressources de production
Management des ressources de production
Fethi Ferhane

Soutenance de stage Ingénieur
Soutenance de stage IngénieurSoutenance de stage Ingénieur
Soutenance de stage Ingénieur
Faten Chalbi

GP Chapitre 2 : Les méthodes de prévision
GP Chapitre 2 : Les méthodes de prévision GP Chapitre 2 : Les méthodes de prévision
GP Chapitre 2 : Les méthodes de prévision
ibtissam el hassani

Cours gestion de production ensit dp
Cours gestion de production ensit dpCours gestion de production ensit dp
Cours gestion de production ensit dp
Abdelhak Essoulahi


Tendances (20)

Methode kanban
Methode kanbanMethode kanban
Methode kanban

Lean Manufacturing
Lean ManufacturingLean Manufacturing
Lean Manufacturing

Gestion des stocks
Gestion des stocksGestion des stocks
Gestion des stocks

Gestion de production exercices
Gestion de production exercicesGestion de production exercices
Gestion de production exercices

21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc

Lean warehousing
Lean warehousingLean warehousing
Lean warehousing

Gestion production
Gestion productionGestion production
Gestion production

rapport-final-de-stock en magasin
rapport-final-de-stock en magasinrapport-final-de-stock en magasin
rapport-final-de-stock en magasin

Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)

Etude de cas_vsm_2013_imi
Etude de cas_vsm_2013_imiEtude de cas_vsm_2013_imi
Etude de cas_vsm_2013_imi

37730578 gestion-de-la-production
37730578 gestion-de-la-production37730578 gestion-de-la-production
37730578 gestion-de-la-production

Audit opérationnel - Évaluation des procédures du cycle achats/fournisseurs a...
Audit opérationnel - Évaluation des procédures du cycle achats/fournisseurs a...Audit opérationnel - Évaluation des procédures du cycle achats/fournisseurs a...
Audit opérationnel - Évaluation des procédures du cycle achats/fournisseurs a...

Cours logistique gratuit Introduction à la logistique.pdf
Cours logistique gratuit Introduction à la logistique.pdfCours logistique gratuit Introduction à la logistique.pdf
Cours logistique gratuit Introduction à la logistique.pdf

Management des ressources de production
Management des ressources de productionManagement des ressources de production
Management des ressources de production

L’approvisionnement et La gestion des Stocks dans OpenERP
L’approvisionnement et La gestion des Stocks dans OpenERPL’approvisionnement et La gestion des Stocks dans OpenERP
L’approvisionnement et La gestion des Stocks dans OpenERP

Soutenance de stage Ingénieur
Soutenance de stage IngénieurSoutenance de stage Ingénieur
Soutenance de stage Ingénieur

La gestion des stocks
La gestion des stocksLa gestion des stocks
La gestion des stocks

Gestion de projet industriel
Gestion de projet industrielGestion de projet industriel
Gestion de projet industriel

GP Chapitre 2 : Les méthodes de prévision
GP Chapitre 2 : Les méthodes de prévision GP Chapitre 2 : Les méthodes de prévision
GP Chapitre 2 : Les méthodes de prévision

Cours gestion de production ensit dp
Cours gestion de production ensit dpCours gestion de production ensit dp
Cours gestion de production ensit dp


En vedette

Corrigé exercice mrp
Corrigé exercice mrpCorrigé exercice mrp
Corrigé exercice mrp
Fethi Ferhane

Le Bonus Viral
Le Bonus ViralLe Bonus Viral
Le Bonus Viral
KRDS

Desarrollando autoestima
Desarrollando autoestimaDesarrollando autoestima
Desarrollando autoestima
katrojcr

LA POBREZA
LA POBREZALA POBREZA
LA POBREZA
Euler


En vedette (20)

Exercice mrp td
Exercice mrp tdExercice mrp td
Exercice mrp td

Corrigé exercice mrp
Corrigé exercice mrpCorrigé exercice mrp
Corrigé exercice mrp

Horraire au vietnam
Horraire au vietnamHorraire au vietnam
Horraire au vietnam

Rapport mobilité düsseldorf allemagne
Rapport mobilité düsseldorf allemagneRapport mobilité düsseldorf allemagne
Rapport mobilité düsseldorf allemagne

Memoria Digital Local de Andalucía Proyecto
Memoria Digital Local de Andalucía ProyectoMemoria Digital Local de Andalucía Proyecto
Memoria Digital Local de Andalucía Proyecto

Le Jeune Curé
Le Jeune CuréLe Jeune Curé
Le Jeune Curé

Installation open erp-sous-windows1
Installation open erp-sous-windows1Installation open erp-sous-windows1
Installation open erp-sous-windows1

Quan somrius
Quan somriusQuan somrius
Quan somrius

Guide des métiers des rh
Guide des métiers des rhGuide des métiers des rh
Guide des métiers des rh

Dijkstra kshortest
Dijkstra kshortestDijkstra kshortest
Dijkstra kshortest

Statistiques web de septembre 2009
Statistiques web de septembre 2009Statistiques web de septembre 2009
Statistiques web de septembre 2009

Oferta hh brochure-2015 (publico)
Oferta hh brochure-2015 (publico)Oferta hh brochure-2015 (publico)
Oferta hh brochure-2015 (publico)

Le Bonus Viral
Le Bonus ViralLe Bonus Viral
Le Bonus Viral

Desarrollando autoestima
Desarrollando autoestimaDesarrollando autoestima
Desarrollando autoestima

Deux semaines après son installation, le Premier ministre Evans Paul est au t...
Deux semaines après son installation, le Premier ministre Evans Paul est au t...Deux semaines après son installation, le Premier ministre Evans Paul est au t...
Deux semaines après son installation, le Premier ministre Evans Paul est au t...

Habiter
HabiterHabiter
Habiter

Mediakit Blast 2008
Mediakit Blast 2008 Mediakit Blast 2008
Mediakit Blast 2008

LA POBREZA
LA POBREZALA POBREZA
LA POBREZA

Offre dseeder 2012
Offre dseeder 2012Offre dseeder 2012
Offre dseeder 2012

TranscripcióN Conferencia D Rugas
TranscripcióN Conferencia D RugasTranscripcióN Conferencia D Rugas
TranscripcióN Conferencia D Rugas


Similaire à Lecon5

bien comprendre l'Ordonnancement-Armetta[1].pdf
bien comprendre l'Ordonnancement-Armetta[1].pdfbien comprendre l'Ordonnancement-Armetta[1].pdf
bien comprendre l'Ordonnancement-Armetta[1].pdf
JabirArif

Amina 2010 workshop slides final version
Amina 2010 workshop slides final versionAmina 2010 workshop slides final version
Amina 2010 workshop slides final version
RMwebsite


Similaire à Lecon5 (20)

Juste à temps (Just in time)
Juste à temps (Just in time)Juste à temps (Just in time)
Juste à temps (Just in time)

séries 3 Recherche Operationnelle sur www.coursdefsjes.com
 séries 3 Recherche Operationnelle sur www.coursdefsjes.com séries 3 Recherche Operationnelle sur www.coursdefsjes.com
séries 3 Recherche Operationnelle sur www.coursdefsjes.com

Le juste à temps (JAT)
Le juste à temps (JAT)Le juste à temps (JAT)
Le juste à temps (JAT)

Présentation juste-à-temps (1)
Présentation juste-à-temps (1)Présentation juste-à-temps (1)
Présentation juste-à-temps (1)

LA TENSION DES FLUX.ppt
LA TENSION DES FLUX.pptLA TENSION DES FLUX.ppt
LA TENSION DES FLUX.ppt

Lexique lean
Lexique leanLexique lean
Lexique lean

06.03.2015 livre blanc palettisation, La palettisation rapide et efficace
06.03.2015 livre blanc palettisation, La palettisation rapide et efficace06.03.2015 livre blanc palettisation, La palettisation rapide et efficace
06.03.2015 livre blanc palettisation, La palettisation rapide et efficace

dokumen.tips_le-juste-a-temps-jat.ppt
dokumen.tips_le-juste-a-temps-jat.pptdokumen.tips_le-juste-a-temps-jat.ppt
dokumen.tips_le-juste-a-temps-jat.ppt

Gpao 5 Méthode OPT
Gpao 5  Méthode OPTGpao 5  Méthode OPT
Gpao 5 Méthode OPT

Le Juste A Temps (JAT)
Le Juste A Temps (JAT)Le Juste A Temps (JAT)
Le Juste A Temps (JAT)

juste-à-temps
 juste-à-temps juste-à-temps
juste-à-temps

Exercices partie-i-l’organisation-de-l’approvisionnement (1)
Exercices partie-i-l’organisation-de-l’approvisionnement (1)Exercices partie-i-l’organisation-de-l’approvisionnement (1)
Exercices partie-i-l’organisation-de-l’approvisionnement (1)

Partie1 gpao
Partie1 gpaoPartie1 gpao
Partie1 gpao

Le flux de produits et d'information : réduire le Lead time et donc coûts et ...
Le flux de produits et d'information : réduire le Lead time et donc coûts et ...Le flux de produits et d'information : réduire le Lead time et donc coûts et ...
Le flux de produits et d'information : réduire le Lead time et donc coûts et ...

Méthodes P.E.ppt
Méthodes P.E.pptMéthodes P.E.ppt
Méthodes P.E.ppt

Dimensionnement d’un Atelier et Équilibrages des Lignes.pptx
Dimensionnement d’un Atelier et Équilibrages des Lignes.pptxDimensionnement d’un Atelier et Équilibrages des Lignes.pptx
Dimensionnement d’un Atelier et Équilibrages des Lignes.pptx

GP Chapitre 5 : Le juste à temps et la méthode KANBAN
GP Chapitre 5 : Le juste à temps et la méthode KANBAN GP Chapitre 5 : Le juste à temps et la méthode KANBAN
GP Chapitre 5 : Le juste à temps et la méthode KANBAN

bien comprendre l'Ordonnancement-Armetta[1].pdf
bien comprendre l'Ordonnancement-Armetta[1].pdfbien comprendre l'Ordonnancement-Armetta[1].pdf
bien comprendre l'Ordonnancement-Armetta[1].pdf

Amina 2010 workshop slides final version
Amina 2010 workshop slides final versionAmina 2010 workshop slides final version
Amina 2010 workshop slides final version

Web-conference | DDMRP et flux tirés
Web-conference | DDMRP et flux tirésWeb-conference | DDMRP et flux tirés
Web-conference | DDMRP et flux tirés


Plus de ابو محمدوعبدالرحمن عبد الملك (10)

Odoo new-api-guide-line
Odoo new-api-guide-lineOdoo new-api-guide-line
Odoo new-api-guide-line

Macros
MacrosMacros
Macros

La communauté-open erp
La communauté-open erpLa communauté-open erp
La communauté-open erp

Kaprykowsky rapport
Kaprykowsky rapportKaprykowsky rapport
Kaprykowsky rapport

Installation d openerp
Installation d openerpInstallation d openerp
Installation d openerp

Guide technique-open erp
Guide technique-open erpGuide technique-open erp
Guide technique-open erp

Gloutons
GloutonsGloutons
Gloutons

Gestion de la_production
Gestion de la_productionGestion de la_production
Gestion de la_production

Criteres evalformatscompressioncicmhd3d
Criteres evalformatscompressioncicmhd3dCriteres evalformatscompressioncicmhd3d
Criteres evalformatscompressioncicmhd3d

Cours implementation-crypto
Cours implementation-cryptoCours implementation-crypto
Cours implementation-crypto


Lecon5

  • 1. Gérard Casanova Leçon 5 Ordonnancement : OPT L'objectif principal de la leçon est de connaître et de comprendre la méthode de gestion et d'ordonnancement d'un atelier par les contraintes. A l'issue de la leçon l'étudiant doit être capable : • de définir une machine goulot, • d'identifier et d'appliquer les principales règles de la méthode de gestion par les contraintes, • de comprendre les fonctionnalités d'un logiciel de type OPT.
  • 2. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 2 SOMMAIRE 1. INTRODUCTION .................................................................................. 3 2. LES RESSOURCES GOULOTS................................................................ 3 3 RÈGLES OPT........................................................................................ 5 3.1 ÉQUILIBRER LES FLUX ET NON LES CAPACITÉS...................................................... 5 3.2 LE NIVEAU D'UTILISATION D'UN NON-GOULOT N'EST PAS DÉTERMINÉ PAR SON PROPRE POTENTIEL, MAIS PAR D'AUTRES CONTRAINTES DU SYSTÈME..................................... 6 3.3 UTILISATION ET PLEIN EMPLOI D'UNE RESSOURCE NE SONT PAS SYNONYMES................... 7 3.4 UNE HEURE PERDUE SUR UN GOULOT EST UNE HEURE PERDUE SUR TOUT LE SYSTÈME ......... 8 3.5 UNE HEURE GAGNÉE SUR UN NON GOULOT N'EST QU'UN LEURRE ................................. 8 3.6 LES GOULOTS DÉTERMINENT À LA FOIS LE DÉBIT ET LES NIVEAUX DES STOCKS ................ 9
  • 3. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 3 Ordonnancement : OPT 1. Introduction Aux États-Unis, à la fin des années 70 est apparue une méthode de gestion industrielle appelée OPT (Optimized Production Technology). Cette méthode a donné naissance à une théorie plus globale nommée "management par les contraintes" qui va au-delà de la gestion industrielle et qui englobe celle de l'entreprise. L'approche faite ici ne concerne que l'ordonnancement et ne prend pas en compte les autres aspects de la théorie globale. 2. Les ressources goulots Si l'on représente un processus de production par un ensemble de cuves où chaque cuve représente un poste de production. Les produits "coulent" à travers ces cuves et le diamètre de chaque cuve est proportionnel au flux de pièces pouvant être réalisées sur le poste. Goulot contrainte Début de production : matières premières Fin de production : produits finis
  • 4. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 4 En amont du goulot les cuves sont pleines car le goulot n'arrive pas à absorber le flux de pièces produites par les postes précédents. Cela équivaut à dire que devant le poste goulot un grand nombre d'en-cours vont apparaître. Par contre les cuves situées derrière le poste goulot sont elles en sous charge car elles ne peuvent traiter que ce qui provient du goulot. On constate que le goulot limite le flux de sortie. La chaîne de production est dite déséquilibrée car les capacités des ressources (personnel, machines) ne sont pas identiques. Dans le cadre de la gestion classique la tendance est d'essayer d'équilibrer les capacités, en ce qui concerne la gestion par les contraintes on considère que le déséquilibre est inévitable et qu'il faut le gérer au mieux en optimisant les flux. Pour cela il faut tout d'abord définir les postes goulots mais qu'est-ce qu'un goulot ? Un goulot est une ressource dont la capacité est en moyenne égale ou inférieure aux besoins. Toutes les autre ressources dont la capacité est en moyenne supérieure aux besoins sont considérées comme des non goulots. "En moyenne" est une précision importante car il faut que la période soit assez longue pour ne pas prendre en compte les déséquilibres temporaires dus par exemple à des tailles de lots importantes et bien cerner le déséquilibre structurel qui permet de trouver les goulots "chroniques". La capacité de la ressource n'est pas la capacité théorique donnée par exemple par le constructeur mais la capacité effective qui tient compte des aléas (pannes, rebuts, urgences etc..) qui peuvent arriver à la ressource. La méthode la plus simple pour trouver la ressource goulot est certainement de comparer les niveaux des en-cours devant chaque ressource. Ce niveau ne doit pas être mesuré en nombre de pièces mais plutôt en nombre d'heures de production nécessaires pour les absorber. En effet un grand nombre de pièces peut être absorbé par une machine si le temps de fabrication est très court. Il faut toutefois prendre quelques précautions : • Prendre des mesures à différents moments de la journée, de la semaine. • Réaliser les mesures pendant un temps plus long que les cycles de fabrication. • Écarter des mesures les productions exceptionnelles.
  • 5. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 5 Il faut aussi éviter quelques pièges : • Si les lots de production sont très importants ils peuvent générer des déséquilibres temporaires mais non structurels. • Les en-cours en attente devant une ressource peuvent très bien être entreposés dans un autre endroit où il y a plus de place. 3 Règles OPT 3.1 Équilibrer les flux et non les capacités Dans la démarche classique d'une entreprise de production on cherche à équilibrer les capacités car si elles ne le sont pas certains postes seront contraints d'attendre les postes ayant une capacité inférieure. La recherche de l'équilibre est très difficile à réaliser et si l'on y parvient au moins partiellement, certains aléas viennent perturber la production en rendant la cadence aléatoire, ces aléas génèrent pour les postes suivants des retards. Exemple : 4 pièces passent sur deux machines M1 et M2, M1 est un poste manuel et M2 une machine automatisée. La capacité moyenne des deux postes est de 100 ch pour réaliser une pièce, elle varie de façon aléatoire (habileté, fatigue de l'opérateur, pannes, nettoyages….). M1 M2 80 100 120 CAPACITE 100 80 100 120 CAPACITE 100
  • 6. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 6 Considérons la production de ces quatre pièces sur les deux postes de travail : Machine M1 Machine M2 N°pièce Prévu Prévu 1 0-100 100-200 2 100-200 200-300 3 200-300 300-400 4 300-400 400-500 MACHINE M1 MACHINE M2 N°pièce Prévu Réalisé Différence Prévu Réalisé Différence 1 0-100 0-120 20 100-200 120-220 20 2 100-200 120-240 40 200-300 240-340 40 3 200-300 240-320 20 300-400 340-440 40 4 300-400 320-400 0 400-500 440-540 40 Si l'on considère la machine M1 la différence entre le prévu et le réalisé pour les quatre pièces est de 0, pourtant il existe bien un retard global à la sortie de M2 de la pièce 4 bien que la machine M2 ait respecté scrupuleusement les prévisions. Les retards dus à ces aléas se répercutent sur toute la chaîne de production aval, d'autres aléas surviennent et viennent augmenter les retards. Il est donc illusoire de parler de chaîne équilibrée en capacité. Il faut donc chercher à équilibrer les flux. 3.2 Le niveau d'utilisation d'un non-goulot n'est pas déterminé par son propre potentiel, mais par d'autres contraintes du système Soient deux machines : une goulot (G) et une non goulot (N). G capacité 100 pièces/h N capacité 200 pièces/h Production 100 pièces/h Production limitée à 100 pièces/h Machine goulot Machine non goulot La machine N a son potentiel de production limité à 100 pièces/h car le flux de pièces est limité par la machine G goulot.
  • 7. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 7 Cette situation est identique même si N est située en amont ou si elle se trouve séparée de G par d'autres machines. Si vous décidez d'investir dans une machine de production en choisissant une machine rapide mais plus onéreuse avec comme justification que le retour sur investissement sera plus court, cette machine devant être placée dans une chaîne de production limitée par une contrainte goulot, les arguments de choix d'investissement ne sont donc plus valables. Ceci n'est qu'un exemple montrant combien il est important pour une non goulot de prendre en compte son environnement et notamment les contraintes du système. 3.3 Utilisation et plein emploi d'une ressource ne sont pas synonymes Supposons trois machines : 2 non goulots (N) et une goulot (G). Si la ressource en amont de G est utilisée à sa pleine capacité elle produira un stock de 100 pièces par heures qui ne sera jamais abordé par G. G capacité 100 pièces/h N capacité 200 pièces/h Production 100 pièces/h Production limitée à 100 pièces /h N capacité 200 pièces/h Production 200 pièces/h Stock de 100pièces/h On s'aperçoit bien ici que l'on ne peut pas utiliser les mêmes règles de fonctionnement pour une ressource goulot que pour une non goulot. Dans la logique de la productivité traditionnelle (qui est encore très répandue) si une ressource est disponible, elle doit être en train de produire. Si elle ne produit pas c'est du gaspillage. Ce type de raisonnement amène à des en-cours importants qui à terme risquent d'être obsolètes et d'entraîner du gaspillage.
  • 8. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 8 3.4 Une heure perdue sur un goulot est une heure perdue sur tout le système Supposons que la ressource N en amont de la ressource G soit, pour une raison quelconque (panne, approvisionnement en composants défaillants, nettoyage etc.), improductive pendant une heure. S'il n'y a pas de stock de protection entre N et G, la ressource G va stopper sa production. Afin de rattraper ce retard de 100 pièces produites, N va fabriquer 200 pièces dans l'heure suivante mais cela ne permettra pas de compenser la production de pièces perdues car c'est G qui limite le flux et ne pourra pas produire plus de 100 pièces/heure. Ce qui montre bien que la production perdue sur un goulot est perdue pour tout le système car une ressource goulot (contrairement à une non goulot) ne dispose pas de réserve de capacité pour compenser les éventuels arrêts ou retards. G capacité 100 pièces/h N capacité 200 pièces/h Production 0 pièces/h Production 0 pièces h N capacité 200 pièces/h Production 0 pièces/h 3.5 Une heure gagnée sur un non goulot n'est qu'un leurre Lorsque l'on désire réduire les temps improductifs (réglages, pannes) dans une logique traditionnelle on agit sur les ressources ayant les temps les plus importants. Par exemple si on désire mettre en place une démarche de maintenance préventive afin de diminuer les arrêts dus aux pannes on l'appliquera en premier lieu sur la machine ayant les pannes les plus longues. Mais l'on risque de gagner du temps sur une non goulot ce qui n'augmentera pas son utilisation (voir règle n° 2) et donc n'augmentera pas le flux de pièces. Dans une démarche de type OPT, les gains de temps de production se font systématiquement sur les goulots. De la même manière, si l'on désire implanter une démarche smed la priorité de mise en place sera faite aux goulots et non pas sur la machine qui a le temps de changement de série le plus important.
  • 9. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 9 3.6 Les goulots déterminent à la fois le débit et les niveaux des stocks Considérons une chaîne de production constituée de machines non goulots (parties I et II) et d'une machine goulot. La partie II qui se trouve derrière la machine goulot G est en sur capacité car elle se trouve derrière la machine goulot dont la capacité est plus faible et qui limite le débit. On peut donc considérer que cette partie est relativement stable car les aléas sont compensés par la réserve de capacité et que les temps de production prévisionnels sont relativement fiables et stables. Aussi le stock généré en fin de chaîne va dépendre directement de la machine goulot. En effet la date de réalisation du stock est relativement fiable car elle est donnée par celle de la machine goulot plus le temps de production de la partie II. Si la machine goulot produit trop en avance elle va générer un stock. Le stock moyen sera d'autant plus grand que la machine goulot produira en avance, celle ci détermine bien le niveau des stocks. N N GN NNN Partie II stable en sur capacitéPartie I stock Taille des lots de fabrication Dans la logique OPT un débit maximum des goulots est recherché (voir règle 4, une heure perdue sur un goulot est une heure perdue pour tout le système). Les temps d'utilisation des goulots et des non goulots peuvent se présenter ainsi :
  • 10. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 10 0 utilisation du temps des ressources 100% Goulot Non goulot Production Changement séries Production Changement séries sans production Taille des lots sur les goulots : Les temps sont décomposés en temps de changement de série et temps de production pour les goulots. Comme les goulots limitent le débit des pièces il faut augmenter leur temps de production et donc minimiser les pertes de débit dues aux temps de changement de série (voir méthode Smed) en les diminuant. Par contre, contrairement à l'approche classique où la taille des lots est celle dite économique dans la méthode OPT, cette taille de lots n'est pas fixe mais elle préconise une taille variable déterminée dynamiquement en fonction de la demande. Ce n'est plus une donnée, elle est calculée à chaque lancement. Certains processus néanmoins ne sont pas flexibles et leurs temps de série ne peuvent être rendus négligeables aussi les tailles des lots peuvent rester importantes. Il faut alors réaliser un compromis entre les pertes de débit d'un côté et de l'autre le respect des délais et l'augmentation des encours. Taille des lots sur les non goulots : Les non goulots possèdent des réserves de capacité qui permettent de pallier les aléas ainsi que les déséquilibres dus par exemple à des tailles de lots trop importantes. Il serait tentant d'utiliser cette réserve en temps de changement de série ce qui permettrait de diminuer la taille des lots de production, mais la gestion par les contraintes préconise de laisser cette réserve de capacité afin de pallier d'éventuelles surcharges ponctuelles et de consacrer ce temps perdu pour le personnel à l'amélioration continue.
  • 11. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 11 0 utilisation du temps des ressources 100% Non goulot Production Changement séries sans production Aléas Lot de transfert et lot de fabrication Lot de transfert : quantité de pièces transférée d'une ressource à l'autre. Lot de fabrication : quantité de pièces produite sur une ressource entre deux changements de série. La gestion d'un atelier par les contraintes comme d'autres préconise de minimiser la taille des lots de transfert ainsi que les coûts et les délais de transfert. La solution idéale étant un lot de transfert d'une pièce à condition que l'implantation, les systèmes de transfert soient bien adaptés (exemple l'automobile). Exemple : une ligne de fabrication avec 4 postes (3 non goulots (N1, N2, N3 ) et un goulot G). Dans le deuxième cas on conserve un lot de fabrication de 200 mais les lots de transfert ne sont plus que de 50 pièces, ce qui permet de gagner un temps considérable (presque 3h) sans gros investissement en réalisant simplement des actions en parallèle. N 1 200 pièces/h N 3 150 pièces/h N 2 150 pièces/h G 100 pièces/h Dans le premier diagramme de Gantt les lots de transfert sont égaux aux lots de production : 200.
  • 12. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 12 N1 N2 G N3 0 1h 2 h 3h 4h 5h Fin à 5h40 Diagramme de Gantt avec lot de transfert de 200 iè Dans le deuxième cas on conserve un lot de fabrication de 200 mais les lots de transfert ne sont plus que de 50 pièces, ce qui permet de gagner un temps considérable (presque 3h) sans gros investissement en réalisant simplement des actions en parallèle. N1 N2 G N3 0 1h 2 h 3h 4h 5h Fin à 2h55 Diagramme de Gantt avec lot de transfert de 50 pièces
  • 13. Leçon 5 : Ordonnancement : OPT Gérard Casanova Page 13 Détermination des temps de fabrication : Pour déterminer le temps de fabrication d'un lot de pièces sur un poste de production on procède de la façon suivante : T= ts +tu *n + D ts : temps série est le temps nécessaire (réglages de la machine, changement d'outillages, etc.) pour changer de série ou de lot de fabrication. tu : est le temps pour fabriquer une pièce et n le nombre de pièces du lot. D : étant le délai moyen de transfert sur le poste suivant (y compris les temps d'attente). Dans une logique traditionnelle MRP le temps est estimé puis inséré dans le logiciel de gestion de production. C'est ce temps qui permettra de calculer les dates des ordres de fabrication. Mais le temps réel de fabrication peut être complètement différent du temps estimé. Il peut survenir des aléas aussi bien lors du changement de série (difficultés de réglages, régleur absent, pannes) que lorsque la machine produit (dérive de la machine, opérateur nouveau, arrêts intempestifs dus à des problèmes de maintenance non résolus etc..) ou pour réaliser le transfert. Ainsi les calculs réalisés pour lancer les fabrications sont réalisés à partir de temps de fabrication inexacts. La gestion par les contraintes préconise d'établir les programmes en prenant en compte l'ensemble des contraintes en temps réel, ainsi le temps de fabrication ne serait plus une donnée figée mais serait déterminé par le programme.
