EVALUATION DES PRESSIONS DE REMPLISSAGE VG
Organigrammes d’évaluation des PRVG  en fonction de la FEVG

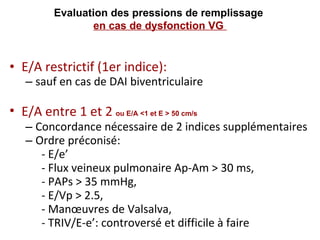

E/A restrictif (1er indice):  sauf en cas de DAI biventriculaire E/A entre 1 et 2  ou E/A <1 et E > 50 cm/s   Concordance nécessaire de 2 indices supplémentaires Ordre préconisé:  - E/e’  - Flux veineux pulmonaire Ap-Am > 30 ms,  - PAPs > 35 mmHg,  - E/Vp > 2.5, - Manœuvres de Valsalva, - TRIV/E-e’: controversé et difficile à faire Evaluation des pressions de remplissage  en cas de dysfonction VG
Nagueh SF. J Am Soc Echocardiogr  2009 ; 10 : 107-133 Evaluation des pressions de remplissage  en cas de dysfonction VG   E/A mitral E/A < 1  et E < 50 cm/s E/A ≥ 1 - < 2 ou  E/A <1 et E > 50 cm/s  E/A ≥ 2  TD < 150ms E/e’ (e’  moyenné ) < 8 E/Vp < 1,4 Ap-Am < 0 ms S/D >1 PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-e’ > 2 E/e’ (e’  moyenné ) > 15 E/Vp ≥ 2,5 Ap-Am > 30 ms S/D <1 PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées
Nagueh SF. J Am Soc Echocardiogr  2009 ; 10 : 107-133 Evaluation des pressions de remplissage  en cas de dysfonction VG  E/A mitral E/A < 1  et E < 50 cm/s E/A ≥ 1 - < 2 ou  E/A <1 et E > 50 cm/s  E/A ≥ 2  TD < 150ms E/e’ (e’  moyenné ) < 8 E/Vp < 1,4 Ap-Am < 0 ms S/D >1 PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-e’ > 2 E/e’ (e’  moyenné ) > 15 E/Vp ≥ 2,5 Ap-Am > 30 ms S/D <1 PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-Ee’< 2 PDR Nles PDR élevées PDR Nles PDR élevées
E/e’ (premier indice) E/Vp et S/D non valide Utiliser  Ap-Am,  PAPs,  Manœuvres de Valsalva,  TRIV/T E-e’ Volume de l’OG utile mais valeur seuil discutée (non valide en cas de CMH) Intérêt d’une approche multiparamétrique Evaluation des pressions de remplissage  en cas de FEVG préservée

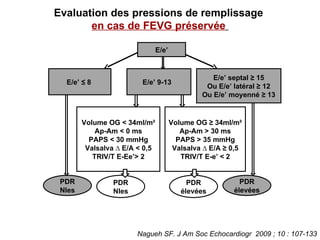

Evaluation des pressions de remplissage  en cas de FEVG préservée   Nagueh SF. J Am Soc Echocardiogr  2009 ; 10 : 107-133 E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées

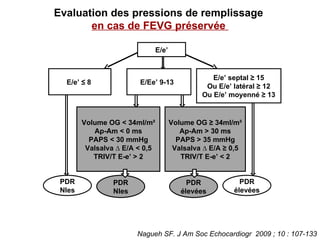

Evaluation des pressions de remplissage  en cas de FEVG préservée  Nagueh SF. J Am Soc Echocardiogr  2009 ; 10 : 107-133 E/e’ E/e’ ≤ 8  E/Ee’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-e’ > 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées

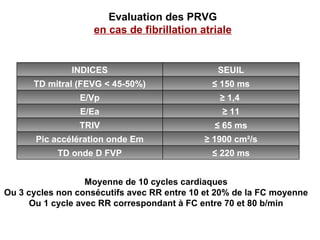

Moyenne de 10 cycles cardiaques Ou 3 cycles non consécutifs avec RR entre 10 et 20% de la FC moyenne Ou 1 cycle avec RR correspondant à FC entre 70 et 80 b/min Evaluation des PRVG  en cas de fibrillation atriale INDICES SEUIL TD mitral (FEVG < 45-50%) ≤  150 ms E/Vp ≥  1,4  E/Ea ≥  11 TRIV ≤  65 ms Pic accélération onde Em ≥  1900 cm²/s TD onde D FVP ≤  220 ms
E/e’ de repos E/e’  latéral > 12 E/e’ septal  > 15 PRVG normales E/e’ latéral  < 12 E/e’ septal  < 15 PRVG élevées E/e’ latéral < 12 E/e’ septal < 15 E/e’ exercice Δ E/e’ > 25-30% Exercice Calculer E exercice / e’ repos   pour obtenir une estimation plus fiable des PRVG E/e’ latéral > 12  E/e’ septal  > 15 Δ E/e’ non fiable d’après Pibarot P Evaluation des pressions de remplissage  à l’effort
Paramètres d’évaluation  des PRVG

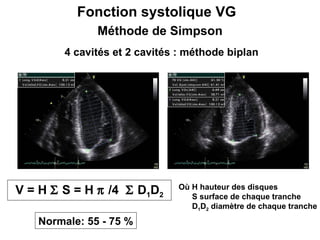

4 cavités et 2 cavités : méthode biplan  V = H    S = H    /4    D 1 D 2 Où H hauteur des disques S surface de chaque tranche D 1 D 2  diamètre de chaque tranche Normale: 55 - 75 % Fonction systolique VG  Méthode de Simpson

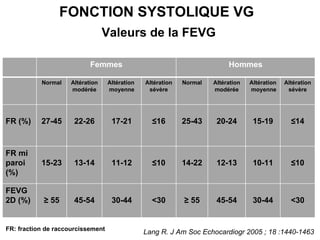

Lang R.  J Am Soc Echocardiogr 2005   ;   18   :1440-1463 FONCTION SYSTOLIQUE VG  Valeurs de la FEVG FR: fraction de raccourcissement Femmes Hommes Normal Altération modérée Altération  moyenne Altération sévère Normal Altération modérée Altération  moyenne Altération sévère FR (%) 27-45 22-26 17-21 ≤ 16 25-43 20-24 15-19 ≤ 14 FR mi paroi (%) 15-23 13-14 11-12 ≤ 10 14-22 12-13 10-11 ≤ 10 FEVG 2D (%) ≥  55 45-54 30-44 <30 ≥  55 45-54 30-44 <30
Incidence apicale 4 cavités  Ligne doppler à l’extrémité diastolique  des feuillets valvulaires mitraux 3.  Volume d’échantillonnage de 2 mm   4.  Mode doppler pulsé 5.  Filtres réglés à un niveau bas  (lisibilité parfaite du spectre sur la ligne du 0) 6.  Vitesse de défilement à 100 mm/s 7.  Mesures  Pic de vitesse de l’onde E Temps de décélération mitral Pic de vitesse de l’onde A Durée de l’onde A mitrale Pic E Pic A Principes d’acquisition du flux transmitral

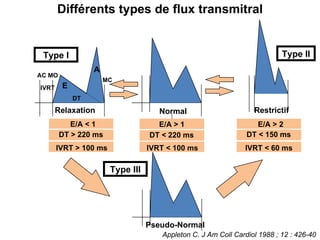

AC MO MC IVRT Normal Restrictif Appleton C. J Am Coll Cardiol 1988 ; 12 : 426-40 Relaxation E A Pseudo-Normal Type I Type II Type III IVRT < 100 ms DT < 220 ms E/A > 1  IVRT > 100 ms DT > 220 ms E/A < 1 IVRT < 60 ms DT < 150 ms E/A > 2 DT Différents types de flux transmitral
Incidence apicale 4 cavités  Ligne doppler à l’anneau mitral   3.  Mode doppler tissulaire  4.  Basses vitesses, pas de réduction de gains,  pas de filtre passe haut 5.  Vitesse de défilement à 100 mm/s 6.  Mesures  Pic de vitesse de l’onde E à l’anneau mitral Contraction isovolumique (CI) Onde systolique (S)  Relaxation isovolumique (RI) Onde protodiastolique e’ (ou Ea) Onde télédiastolique a’ (ou Aa) Nl :  10-15 cm/s et E/e’ < 8   Principes d’acquisition doppler tissulaire anneau mitral a’ e’ S

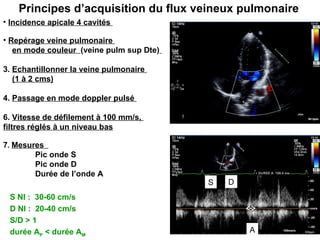

Principes d’acquisition du flux veineux pulmonaire Incidence apicale 4 cavités  Repérage veine pulmonaire  en mode couleur  (veine pulm sup Dte)   3.  Echantillonner la veine pulmonaire  (1 à 2 cms) 4.  Passage en mode doppler pulsé  6.  Vitesse de défilement à 100 mm/s,  filtres réglés à un niveau bas 7 .  Mesures  Pic onde S Pic onde D  Durée de l’onde A S Nl :  30-60 cm/s D Nl :  20-40 cm/s  S/D > 1  durée A P  < durée A M S D A
Principes d’acquisition de la vitesse de propagation du flux protodiastolique en mode TMc = Vp Incidence apicale 4 cavités  Mode couleur  Ligne TM perpendiculaire à la direction  du flux visualisé en doppler couleur   4.  Mode TM 5.  Déplacement de la ligne de 0 vers le haut  6.  Vitesse de défilement à 100 mm/s 7 .  Mesure de la pente du 1 er  aliasing couleur  depuis la mitrale jusqu’à 1 point à 4 cm Nl  Vp > 50 cm/s  et  E/Vp < 1.5

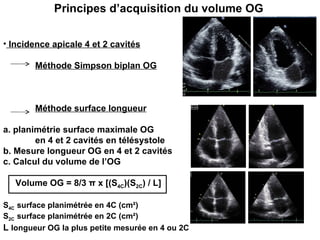

Incidence apicale 4 et 2 cavités Méthode Simpson biplan OG Méthode surface longueur a. planimétrie surface maximale OG  en 4 et 2 cavités en télésystole  b. Mesure longueur OG en 4 et 2 cavités c. Calcul du volume de l’OG Volume OG = 8/3  π  x [(S 4C )(S 2C ) / L] S 4C  surface planimétrée en 4C (cm²) S 2C  surface planimétrée en 2C (cm²)  L  longueur OG la plus petite mesurée en 4 ou 2C  Principes d’acquisition du volume OG

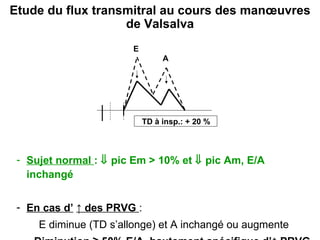

Etude du flux transmitral au cours des manœuvres de Valsalva Sujet normal  :    pic Em > 10% et    pic Am, E/A inchangé E n cas d’   ↑ des PRVG  :  E diminue (TD s’allonge) et A inchangé ou augmente  ->   Diminution ≥ 50% E/A, hautement spécifique d’↑ PRVG E A TD à insp.: + 20 %

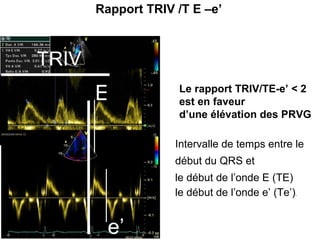

E e’ TRIV Rapport TRIV /T E –e’ Le rapport TRIV/TE-e’ < 2  est en faveur  d’une élévation des PRVG Intervalle de temps entre le  début du QRS et  le début de l’onde E (TE)  le début de l’onde e’ (Te’) .

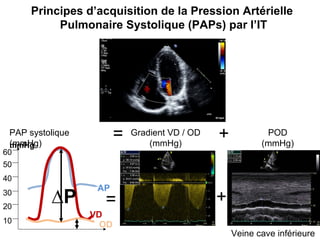

POD (mmHg) VCI = + Principes d’acquisition de la Pression Artérielle  Pulmonaire Systolique (PAPs) par l’IT Flux d’insuffisance  tricuspide PAP systolique (mmHg) Gradient VD / OD (mmHg) VCI = + 10 20 30 mmHg 50 40 60 AP ∆ P Veine cave inférieure OD VD

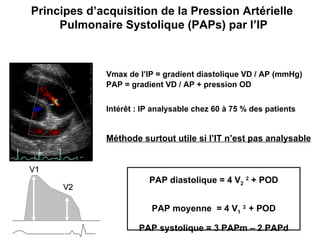

Vmax de l’IP = gradient diastolique VD / AP (mmHg) PAP = gradient VD / AP + pression OD Intérêt : IP analysable chez 60 à 75 % des patients Méthode surtout utile si l’IT n’est pas analysable PAP diastolique = 4 V 2   2  + POD PAP moyenne  = 4 V 1   2  + POD PAP systolique = 3 PAPm – 2 PAPd VD AP AO Principes d’acquisition de la Pression Artérielle  Pulmonaire Systolique (PAPs) par l’IP V1 V2

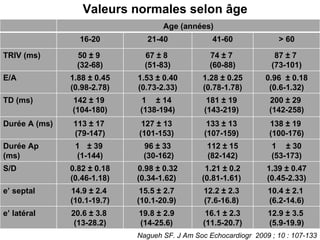

Valeurs normales selon âge  Nagueh SF. J Am Soc Echocardiogr  2009 ; 10 : 107-133 Age (années) 16-20 21-40 41-60 > 60 TRIV (ms) 50 ± 9  (32-68) 67 ± 8  (51-83) 74 ± 7  (60-88) 87 ± 7  (73-101) E/A 1.88 ± 0.45 (0.98-2.78) 1.53 ± 0.40 (0.73-2.33) 1.28 ± 0.25 (0.78-1.78) 0.96  ± 0.18 (0.6-1.32) TD (ms) 142 ± 19  (104-180) ± 14  (138-194) 181 ± 19  (143-219)  200 ± 29  (142-258) Durée A (ms) 113 ± 17  (79-147) 127 ± 13  (101-153)  133 ± 13  (107-159)  138 ± 19  (100-176) Durée Ap (ms) ± 39  (1-144) 96 ± 33 (30-162) 112 ± 15 (82-142)  ± 30 (53-173) S/D  0.82 ± 0.18 (0.46-1.18) 0.98 ± 0.32 (0.34-1.62)  1.21 ± 0.2 (0.81-1.61)  1.39 ± 0.47 (0.45-2.33) e’ septal 14.9 ± 2.4  (10.1-19.7) 15.5 ± 2.7  (10.1-20.9)  12.2 ± 2.3  (7.6-16.8)  10.4 ± 2.1  (6.2-14.6) e’ latéral 20.6 ± 3.8  (13-28.2) 19.8 ± 2.9  (14-25.6)  16.1 ± 2.3 (11.5-20.7) 12.9 ± 3.5  (5.9-19.9)
Cas cliniques  d’évaluation des PRVG

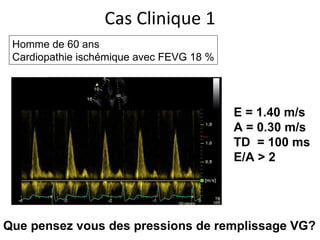

Homme de 60 ans Cardiopathie ischémique avec FEVG 18 % Que pensez vous des pressions de remplissage VG? Cas Clinique 1 E = 1.40 m/s A = 0.30 m/s TD  = 100 ms E/A > 2

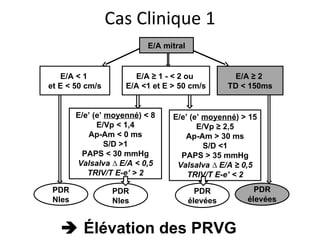

   Élévation  des PRVG E/A mitral E/A < 1  et E < 50 cm/s E/A ≥ 1 - < 2 ou  E/A <1 et E > 50 cm/s  E/A ≥ 2  TD < 150ms E/e’ (e’  moyenné ) < 8 E/Vp < 1,4 Ap-Am < 0 ms S/D >1 PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-e’ > 2 E/e’ (e’  moyenné ) > 15 E/Vp ≥ 2,5 Ap-Am > 30 ms S/D <1 PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 1

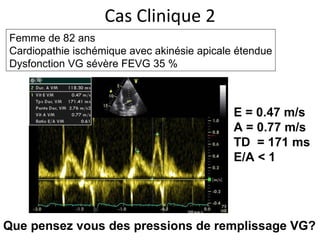

Femme de 82 ans Cardiopathie ischémique avec akinésie apicale étendue Dysfonction VG sévère FEVG 35 % Cas Clinique 2 Que pensez vous des pressions de remplissage VG? E = 0.47 m/s A = 0.77 m/s TD  = 171 ms E/A < 1

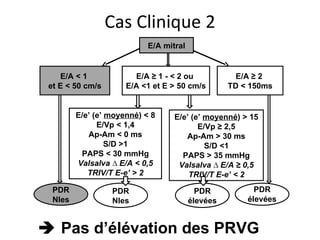

   Pas d’élévation des PRVG E/A mitral E/A < 1  et E < 50 cm/s E/A ≥ 1 - < 2 ou  E/A <1 et E > 50 cm/s  E/A ≥ 2  TD < 150ms E/e’ (e’  moyenné ) < 8 E/Vp < 1,4 Ap-Am < 0 ms S/D >1 PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-e’ > 2 E/e’ (e’  moyenné ) > 15 E/Vp ≥ 2,5 Ap-Am > 30 ms S/D <1 PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 2

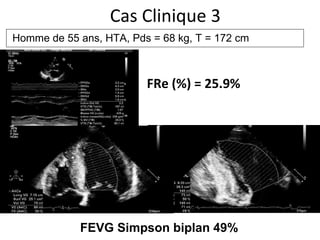

FEVG Simpson biplan 49% Cas Clinique 3 FRe (%) = 25.9% Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm

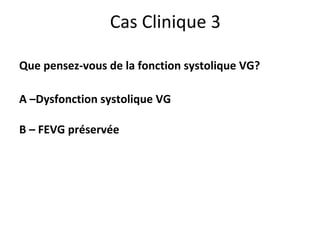

Que pensez-vous de la fonction systolique VG? A –Dysfonction systolique VG B – FEVG préservée Cas Clinique 3
Que pensez-vous de la fonction systolique VG? A –Dysfonction VG B – FEVG préservée Cas Clinique 3

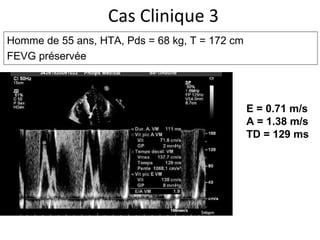

Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm  FEVG préservée E = 0.71 m/s A = 1.38 m/s TD = 129 ms

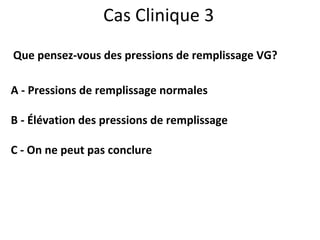

Cas Clinique 3 Que pensez-vous des pressions de remplissage VG? A - Pressions de remplissage normales B - Élévation des pressions de remplissage C - On ne peut pas conclure

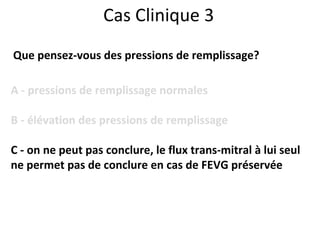

Cas Clinique 3 Que pensez-vous des pressions de remplissage? A - pressions de remplissage normales B - élévation des pressions de remplissage C - on ne peut pas conclure, le flux trans-mitral à lui seul  ne permet pas de conclure en cas de FEVG préservée

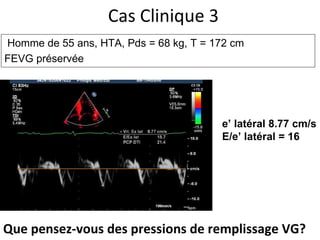

Cas Clinique 3 e’ latéral 8.77 cm/s E/e’ latéral = 16 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm FEVG préservée Que pensez-vous des pressions de remplissage VG?

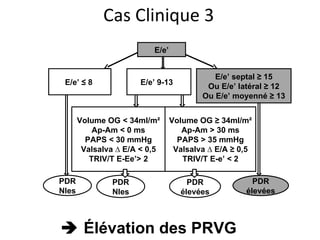

E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 3    Élévation  des PRVG
Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement E = 1.17 m/s A = 0.68 m/s TD = 154 ms Am = 111 ms

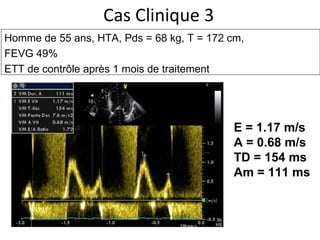

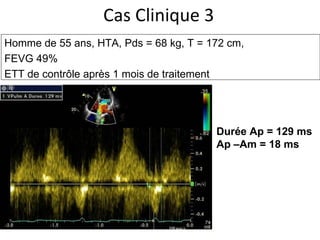

Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement e’ latéral = 0.11 m/s E/e’ = 10 Que pensez vous des pressions de remplissage VG?

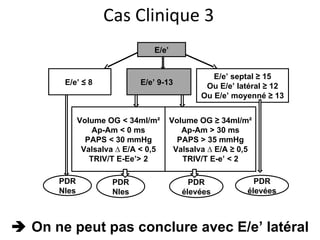

E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 3    On ne peut pas conclure avec E/e’ latéral

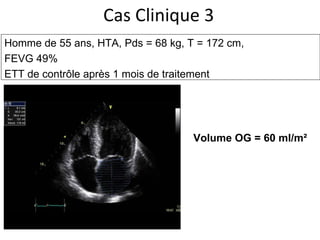

Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement Durée Ap = 129 ms Ap –Am = 18 ms
Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement Volume OG = 60 ml/m²

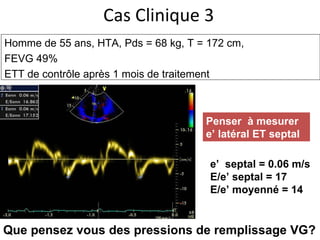

Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement PAPs = 37 +10 mmHg Que pensez vous des pressions de remplissage VG?
E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 3 Élévation des PRVG  Volume OG > 34 ml/m², PAPs > 35 mmHg, Am-Ap = 18 ms

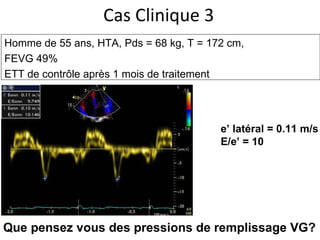

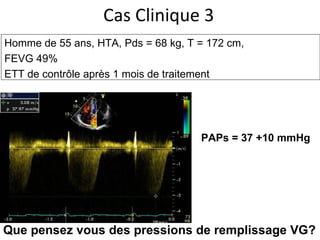

Cas Clinique 3 Homme de 55 ans, HTA,  Pds = 68 kg, T = 172 cm,  FEVG 49% ETT de contrôle après 1 mois de traitement e’  septal = 0.06 m/s E/e’ septal = 17 E/e’ moyenné = 14 Penser  à mesurer e’ latéral ET septal Que pensez vous des pressions de remplissage VG?

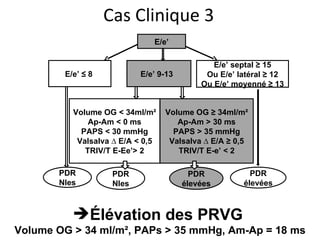

E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 3 Élévation des PRVG E/e’ latéral 10,  E/e’ septal 17, E/e’ moyenné 14
Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée FEVG  55%

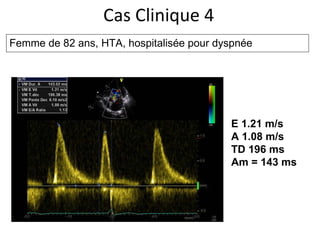

Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée E 1.21 m/s A 1.08 m/s TD 196 ms Am = 143 ms

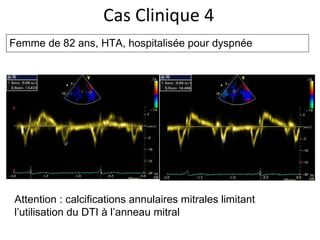

Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée Attention : calcifications annulaires mitrales limitant l’utilisation du DTI à l’anneau mitral

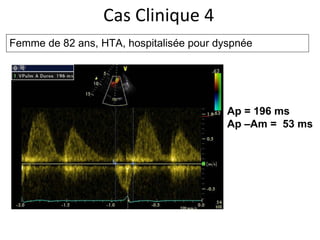

Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée Ap = 196 ms Ap –Am =  53 ms

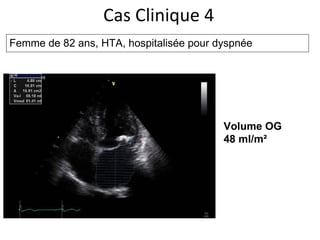

Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée Volume OG  48 ml/m²

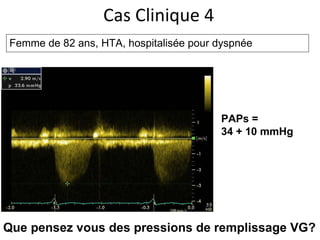

Cas Clinique 4 Femme de 82 ans, HTA, hospitalisée pour dyspnée PAPs =  34 + 10 mmHg Que pensez vous des pressions de remplissage VG?

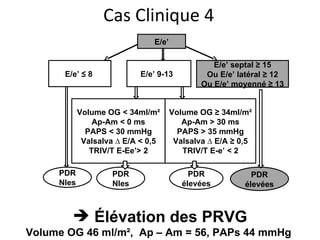

E/e’ E/e’ ≤ 8  E/e’ 9-13  E/e’ septal ≥ 15 Ou E/e’ latéral ≥ 12 Ou E/e’ moyenné ≥ 13 Volume OG < 34ml/m² Ap-Am < 0 ms PAPS < 30 mmHg Valsalva ∆ E/A < 0,5 TRIV/T E-Ee’> 2 Volume OG ≥ 34ml/m² Ap-Am > 30 ms PAPS > 35 mmHg Valsalva ∆ E/A ≥ 0,5 TRIV/T E-e’ < 2 PDR Nles PDR élevées PDR Nles PDR élevées Cas Clinique 4 Élévation des PRVG Volume OG 46 ml/m²,  Ap – Am = 56, PAPs 44 mmHg
