Le document présente les principes fondamentaux de l'image numérique, y compris les différents types d'images (bitmap et vectorielles), les formats de fichiers et leurs usages (JPEG, GIF, BMP). Il explique également les concepts de taille et de résolution d'image ainsi que la compression d'image, en détaillant les méthodes de compression avec ou sans perte. Enfin, il aborde la définition d'une image en termes de pixels et les modes colorimétriques utilisés dans divers contextes.

1. L’IMAGE NUMERIQUE Préliminaire à l’initiation au logiciel Adobe Photoshop ICT 3fr

2. 1. Les principes de base de l’image numérique Les différents types d’image Ecran Images bitmap Les images vectorielles

3. 1. Les principes de base de l’image numérique Formats de fichier image et usage Ecran PSD JPG GIF PDF EPS Format de travail de Photoshop Format de stockage (compressé) Format de stockage (compressé) Uniquement pour le web Format de référence pour le flashage (imprimerie) Format qui peut- être lu par tout le monde

4. 1. Les principes de base de l’image numérique Taille et résolution d’image Chaque image a une taille en point Des dimensions réelles en cm, mm ou pouce (2,54 cm) Ecran 300 pixels 400 pixels

5. 1. Les principes de base de l’image numérique Taille et résolution d’image Chaque image a une résolution. Plus la résolution est grande, plus l’image est de qualité La résolution se mesure en « dpi » ou « ppi » (point par pouce) Ecran

6. 1. Les principes de base de l’image numérique Taille et résolution d’image Pour Internet : résolution de 72 dpi Ex : bannière publicitaire de 480 points (ou pixel) de largeur x 60 de hauteur en 72 dpi Pour l’ imprimerie : résolutions d’au moins 300 dpi (1200 dpi idéalement) Ex : affiche A4, 21cm par 29,7 cm en 300 dpi Ecran

7. Qu’est-ce qui définit la « résolution d’une image »? C’est le nombre de pixels par unité de surface exprimée en point par pouce (ppp), en anglais DPI (Dot Per Inch) ( 1pouce =2,54 cm). La résolution permet d’établir le rapport entre le nombre de pixels d’une image et la taille réelle de sa représentation sur support physique. 300 DPI  90000 Pixels sur 1 pouce carré 72 DPI  taille d’un pixel = 0,35 mm

8. Une image est un tableau de pixels Une image est stockée soit dans un fichier sous la forme de texte, soit dans la mémoire de l'ordinateur sous la forme d'un vecteur : Les opérations de bases concernant une image sont la lecture (fichier  mémoire) et l'écriture (mémoire  fichier).

9. Les formats compressés : l'information est compressé de manière à reduire la taille des fichiers images, par exemples : le format GIF (Graphics Interchange Format) : - compression LZW - utilise une palette de couleurs (256 au maximum). - permet de faire de l'animation (stockage de plusieurs images dans un seul fichier). - Il n'y a perte d'information que si le nombres de couleurs d'origine est réduit. le format JPEG (Joint Photographic Experts Group) : - forte compression, mais avec perte - compression de la luminance et de la teinte par DCT (discrete cosine transform). le format BMP (BitMap de MicroSoft) - Palette de 256 couleurs

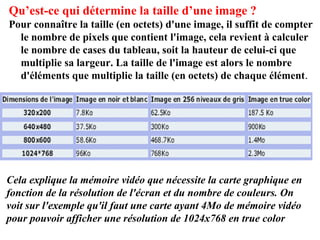

11. Cela explique la mémoire vidéo que nécessite la carte graphique en fonction de la résolution de l'écran et du nombre de couleurs. On voit sur l'exemple qu'il faut une carte ayant 4Mo de mémoire vidéo pour pouvoir afficher une résolution de 1024x768 en true color Qu’est-ce qui détermine la taille d’une image ? Pour connaître la taille (en octets) d'une image, il suffit de compter le nombre de pixels que contient l'image, cela revient à calculer le nombre de cases du tableau, soit la hauteur de celui-ci que multiplie sa largeur. La taille de l'image est alors le nombre d'éléments que multiplie la taille (en octets) de chaque élément .

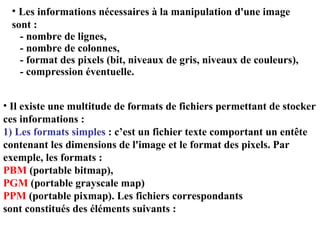

12. Les informations nécessaires à la manipulation d'une image sont : - nombre de lignes, - nombre de colonnes, - format des pixels (bit, niveaux de gris, niveaux de couleurs), - compression éventuelle. Il existe une multitude de formats de fichiers permettant de stocker ces informations : 1) Les formats simples : c’est un fichier texte comportant un entête contenant les dimensions de l'image et le format des pixels. Par exemple, les formats : PBM (portable bitmap), PGM (portable grayscale map) PPM (portable pixmap). Les fichiers correspondants sont constitués des éléments suivants :

13. le format TIFF (Tagged Image File Format) : - 16,7 millions de couleurs le format PCX : - Compression avec RLE (Run Length Encoding) - Palette de couleur (max 256) Qu’est-ce que la compression d’image : La compression d’une image consiste à représenter une image par un nombre total de bits moins grand que pour l’image originale Les types de compression : 1) compression sans perte : possibilité de reconstruire l’image originale à partir de l’image compressée (par décomposition) Image Image compressée décompression compression

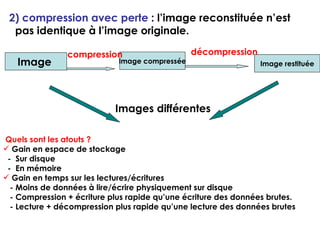

14. 2) compression avec perte : l’image reconstituée n’est pas identique à l’image originale. Image Image compressée Image restituée Images différentes compression décompression Quels sont les atouts ? Gain en espace de stockage - Sur disque - En mémoire Gain en temps sur les lectures/écritures - Moins de données à lire/écrire physiquement sur disque - Compression + écriture plus rapide qu’une écriture des données brutes. - Lecture + décompression plus rapide qu’une lecture des données brutes

15. Qu’est-ce qu’un Pixel ? Pixel est une abréviation de Picture Element C’est le plus petit élément constitutif d’une image numérique L’ensemble des pixels contenus dans un tableau à deux dimensions constituent l’image . Qu’entend-on par « définition d’une image » ? C’est le nombre de pixels constituant l’image. Par exemple une image possédant 320 pixel en largeur et 200 pixels en hauteur aura une définition de 320 pixels par 200, noté 320x200 .

16. Mode Colorimétrique Ecran R V B : Rouge, vert et bleu se mélangent Utilisation : Web, multimédia, vidéo C M J N : Cyan, Magenta, Jaune et Noir se mélangent Utilisation : Tirage professionnel en Imprimerie
