L'ECG est essentiel dans la prise en charge des urgences comme les malaises ou douleurs thoraciques, après le bilan vital. Son analyse rigoureuse nécessite de vérifier la position des électrodes, la fréquence, le rythme, et les troubles de repolarisation, en confrontation avec les signes cliniques. Les traitements des troubles du rythme incluent des médicaments et des interventions spécifiques selon le type de tachycardie ou bradycardie rencontrés.

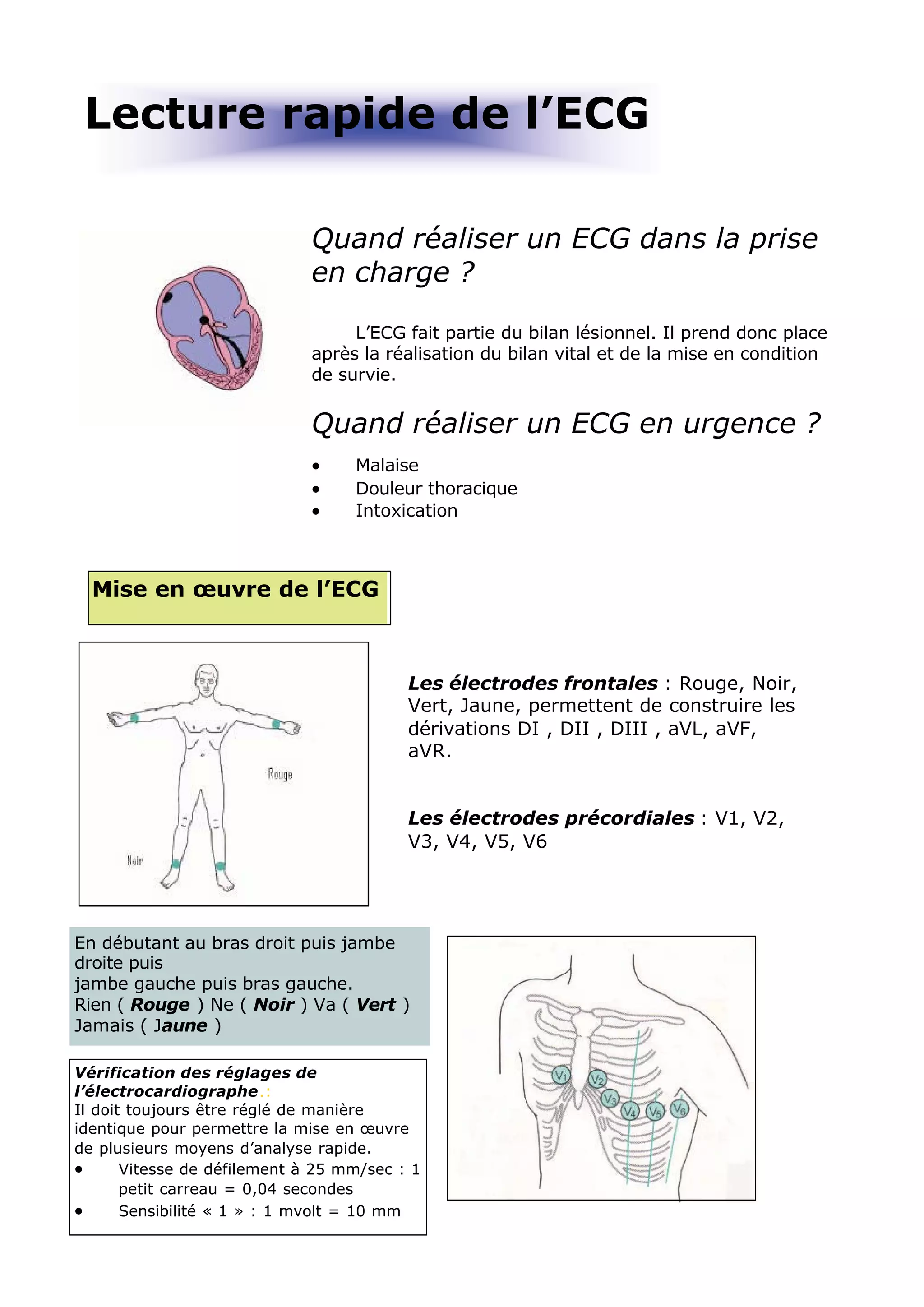

1. Lecture rapide de l’ECG
Quand réaliser un ECG dans la prise
en charge ?
L’ECG fait partie du bilan lésionnel. Il prend donc place
après la réalisation du bilan vital et de la mise en condition
de survie.
Quand réaliser un ECG en urgence ?
• Malaise
• Douleur thoracique
• Intoxication
Mise en œuvre de l’ECG
Les électrodes frontales : Rouge, Noir,
Vert, Jaune, permettent de construire les
dérivations DI , DII , DIII , aVL, aVF,
aVR.
Les électrodes précordiales : V1, V2,
V3, V4, V5, V6
En débutant au bras droit puis jambe
droite puis
jambe gauche puis bras gauche.
Rien ( Rouge ) Ne ( Noir ) Va ( Vert )
Jamais ( Jaune )
Vérification des réglages de
l’électrocardiographe.:
Il doit toujours être réglé de manière
identique pour permettre la mise en œuvre
de plusieurs moyens d’analyse rapide.
• Vitesse de défilement à 25 mm/sec : 1
petit carreau = 0,04 secondes
• Sensibilité « 1 » : 1 mvolt = 10 mm

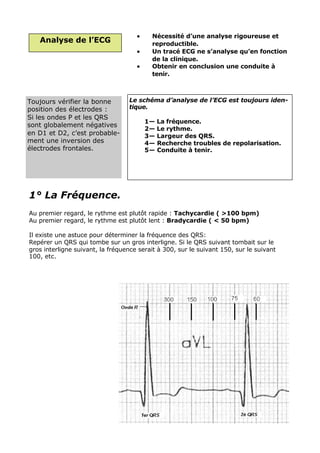

2. • Nécessité d’une analyse rigoureuse et
Analyse de l’ECG reproductible.
• Un tracé ECG ne s’analyse qu’en fonction
de la clinique.
• Obtenir en conclusion une conduite à
tenir.
Toujours vérifier la bonne Le schéma d’analyse de l’ECG est toujours iden-
position des électrodes : tique.
Si les ondes P et les QRS
1— La fréquence.
sont globalement négatives
2— Le rythme.
en D1 et D2, c’est probable- 3— Largeur des QRS.
ment une inversion des 4— Recherche troubles de repolarisation.
électrodes frontales. 5— Conduite à tenir.
1° La Fréquence.
Au premier regard, le rythme est plutôt rapide : Tachycardie ( >100 bpm)
Au premier regard, le rythme est plutôt lent : Bradycardie ( < 50 bpm)
Il existe une astuce pour déterminer la fréquence des QRS:
Repérer un QRS qui tombe sur un gros interligne. Si le QRS suivant tombait sur le
gros interligne suivant, la fréquence serait à 300, sur le suivant 150, sur le suivant
100, etc.

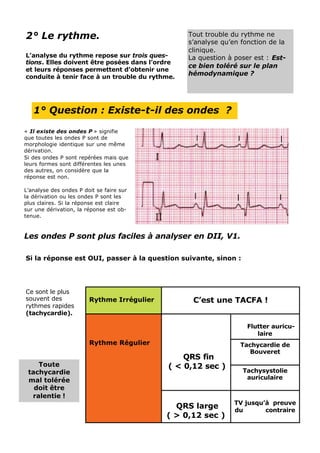

3. 2° Le rythme. Tout trouble du rythme ne
s’analyse qu’en fonction de la
clinique.
L’analyse du rythme repose sur trois ques- La question à poser est : Est-
tions. Elles doivent être posées dans l’ordre
ce bien toléré sur le plan
et leurs réponses permettent d’obtenir une
conduite à tenir face à un trouble du rythme.
hémodynamique ?
1° Question : Existe-t-il des ondes ?
« Il existe des ondes P » signifie
que toutes les ondes P sont de
morphologie identique sur une même
dérivation.
Si des ondes P sont repérées mais que
leurs formes sont différentes les unes
des autres, on considère que la
réponse est non.
L’analyse des ondes P doit se faire sur
la dérivation ou les ondes P sont les
plus claires. Si la réponse est claire
sur une dérivation, la réponse est ob-
tenue.
Les ondes P sont plus faciles à analyser en DII, V1.
Si la réponse est OUI, passer à la question suivante, sinon :
Ce sont le plus
souvent des Rythme Irrégulier C’est une TACFA !
rythmes rapides
(tachycardie).
Flutter auricu-
laire
Rythme Régulier Tachycardie de
Bouveret
QRS fin
Toute ( < 0,12 sec )
tachycardie Tachysystolie
mal tolérée auriculaire
doit être
ralentie !
TV jusqu’à preuve
QRS large du contraire
( > 0,12 sec )

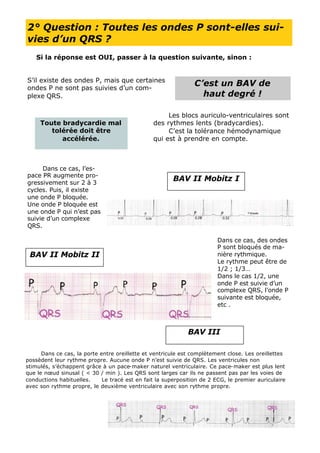

4. 2° Question : Toutes les ondes P sont-elles sui-
vies d’un QRS ?
Si la réponse est OUI, passer à la question suivante, sinon :
S’il existe des ondes P, mais que certaines
ondes P ne sont pas suivies d’un com-
C’est un BAV de
plexe QRS. haut degré !
Les blocs auriculo-ventriculaires sont
Toute bradycardie mal des rythmes lents (bradycardies).
tolérée doit être C’est la tolérance hémodynamique
accélérée. qui est à prendre en compte.
Dans ce cas, l’es-
pace PR augmente pro-
gressivement sur 2 à 3
BAV II Mobitz I
cycles. Puis, il existe
une onde P bloquée.
Une onde P bloquée est
une onde P qui n’est pas
suivie d’un complexe
QRS.
Dans ce cas, des ondes
P sont bloqués de ma-
BAV II Mobitz II nière rythmique.
Le rythme peut être de
1/2 ; 1/3…
Dans le cas 1/2, une
onde P est suivie d’un
complexe QRS, l’onde P
suivante est bloquée,
etc .
BAV III
Dans ce cas, la porte entre oreillette et ventricule est complètement close. Les oreillettes
possèdent leur rythme propre. Aucune onde P n’est suivie de QRS. Les ventricules non
stimulés, s’échappent grâce à un pace-maker naturel ventriculaire. Ce pace-maker est plus lent
que le nœud sinusal ( < 30 / min ). Les QRS sont larges car ils ne passent pas par les voies de
conductions habituelles. Le tracé est en fait la superposition de 2 ECG, le premier auriculaire
avec son rythme propre, le deuxième ventriculaire avec son rythme propre.

5. 3° Question : L’espace PR est-il normal ?
Définition de l’espace PR : Se mesure du début de
l’onde P à la première déflexion du complexe QRS que se
soit une onde Q ou une onde R.
L’espace PR normal est compris entre 0,12 et 0,20 se-
condes
Soit 2 à 5 petits carreaux.
3 à 5 petits carreaux ( 0,04 x 3 = 0,12 ) ( 0,04 x 5 =
0,20 )
PR < 0, 12 secondes PR entre 0,12 et PR > 0,20 secondes
0,20 secondes
Wolf Parkinson Normal BAV I
White
3° Largeur des QRS.
Mesurée du début du complexe QRS ( A ) corres-
pondant à la première déflexion positive ou néga-
tive du complexe. A la fin du complexe ( B ) cor-
respondant au retour à la ligne iso-électrique.
La largeur normale d’un complexe QRS est infé-
rieure à 0,12 secondes soit 3 petits carreaux.
Si le complexe QRS est supérieur à 0,12 secondes,
c’est un bloc de branche.
Caractéristiques des blocs de branches : L’existence des troubles de
• QRS > 0,12 secondes. repolarisation rend impossible
• Présence de troubles de repolarisation l’analyse de signes ischémi-
ques.
BBD BBG
Aspect onde « M » en V1,V2 Aspect onde « M » en V5,V6

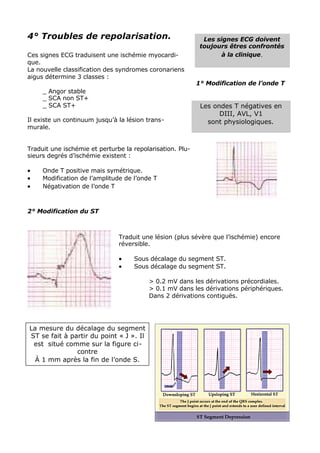

6. 4° Troubles de repolarisation. Les signes ECG doivent
toujours êtres confrontés
Ces signes ECG traduisent une ischémie myocardi- à la clinique .
que.
La nouvelle classification des syndromes coronariens
aigus détermine 3 classes :
1° Modification de l’onde T
_ Angor stable
_ SCA non ST+
_ SCA ST+ Les ondes T négatives en
DIII, AVL, V1
Il existe un continuum jusqu’à la lésion trans- sont physiologiques.
murale.
Traduit une ischémie et perturbe la repolarisation. Plu-
sieurs degrés d’ischémie existent :
• Onde T positive mais symétrique.
• Modification de l’amplitude de l’onde T
• Négativation de l’onde T
2° Modification du ST
Traduit une lésion (plus sévère que l’ischémie) encore
réversible.
• Sous décalage du segment ST.
• Sous décalage du segment ST.
> 0.2 mV dans les dérivations précordiales.
> 0.1 mV dans les dérivations périphériques.
Dans 2 dérivations contiguës.
La mesure du décalage du segment
ST se fait à partir du point « J ». Il
est situé comme sur la figure ci-
contre
À 1 mm après la fin de l’onde S.

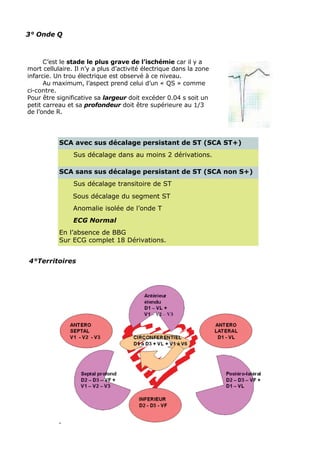

7. 3° Onde Q
C’est le stade le plus grave de l’ischémie car il y a
mort cellulaire. Il n’y a plus d’activité électrique dans la zone
infarcie. Un trou électrique est observé à ce niveau.
Au maximum, l’aspect prend celui d’un « QS » comme
ci-contre.
Pour être significative sa largeur doit excéder 0.04 s soit un
petit carreau et sa profondeur doit être supérieure au 1/3
de l’onde R.
SCA avec sus décalage persistant de ST (SCA ST+)
Sus décalage dans au moins 2 dérivations.
SCA sans sus décalage persistant de ST (SCA non S+)
Sus décalage transitoire de ST
Sous décalage du segment ST
Anomalie isolée de l’onde T
ECG Normal
En l’absence de BBG
Sur ECG complet 18 Dérivations.
4°Territoires

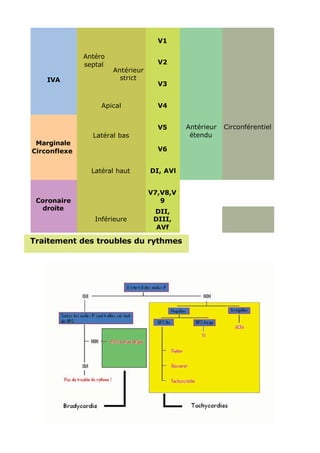

8. V1
Antéro
septal V2
Antérieur
IVA strict
V3
Apical V4
V5 Antérieur Circonférentiel
Latéral bas étendu
Marginale
Circonflexe V6
Latéral haut DI, AVl
V7,V8,V
Coronaire 9
droite
DII,
Inférieure DIII,
AVf
Traitement des troubles du rythmes

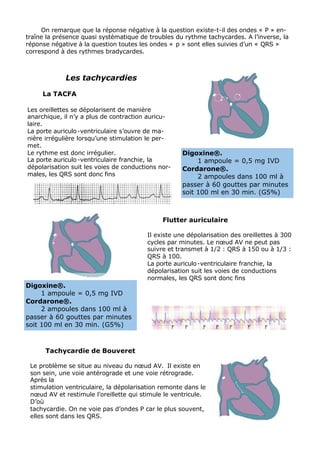

9. On remarque que la réponse négative à la question existe-t-il des ondes « P » en-
traîne la présence quasi systématique de troubles du rythme tachycardes. A l’inverse, la
réponse négative à la question toutes les ondes « p » sont elles suivies d’un « QRS »
correspond à des rythmes bradycardes.
Les tachycardies
La TACFA
Les oreillettes se dépolarisent de manière
anarchique, il n’y a plus de contraction auricu-
laire.
La porte auriculo -ventriculaire s’ouvre de ma-
nière irrégulière lorsqu’une stimulation le per-
met.
Le rythme est donc irrégulier. Digoxine®.
La porte auriculo -ventriculaire franchie, la 1 ampoule = 0,5 mg IVD
dépolarisation suit les voies de conductions nor- Cordarone®.
males, les QRS sont donc fins 2 ampoules dans 100 ml à
passer à 60 gouttes par minutes
soit 100 ml en 30 min. (G5%)
Flutter auriculaire
Il existe une dépolarisation des oreillettes à 300
cycles par minutes. Le nœud AV ne peut pas
suivre et transmet à 1/2 : QRS à 150 ou à 1/3 :
QRS à 100.
La porte auriculo -ventriculaire franchie, la
dépolarisation suit les voies de conductions
normales, les QRS sont donc fins
Digoxine®.
1 ampoule = 0,5 mg IVD
Cordarone®.
2 ampoules dans 100 ml à
passer à 60 gouttes par minutes
soit 100 ml en 30 min. (G5%)
Tachycardie de Bouveret
Le problème se situe au niveau du nœud AV. Il existe en
son sein, une voie antérograde et une voie rétrograde.
Après la
stimulation ventriculaire, la dépolarisation remonte dans le
nœud AV et restimule l’oreillette qui stimule le ventricule.
D’où
tachycardie. On ne voie pas d’ondes P car le plus souvent,
elles sont dans les QRS.

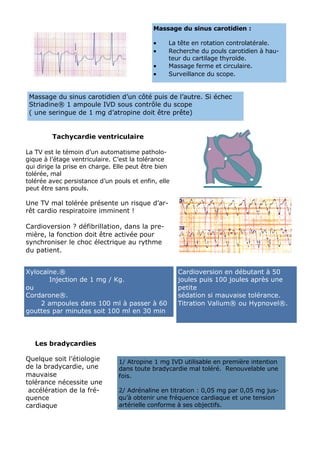

10. Massage du sinus carotidien :
• La tête en rotation controlatérale.
• Recherche du pouls carotidien à hau-
teur du cartilage thyroïde.
• Massage ferme et circulaire.
• Surveillance du scope.
Massage du sinus carotidien d’un côté puis de l’autre. Si échec
Striadine® 1 ampoule IVD sous contrôle du scope
( une seringue de 1 mg d’atropine doit être prête)
Tachycardie ventriculaire
La TV est le témoin d’un automatisme patholo-
gique à l’étage ventriculaire. C’est la tolérance
qui dirige la prise en charge. Elle peut être bien
tolérée, mal
tolérée avec persistance d’un pouls et enfin, elle
peut être sans pouls.
Une TV mal tolérée présente un risque d’ar-
rêt cardio respiratoire imminent !
Cardioversion ? défibrillation, dans la pre-
mière, la fonction doit être activée pour
synchroniser le choc électrique au rythme
du patient.
Xylocaïne.® Cardioversion en débutant à 50
Injection de 1 mg / Kg. joules puis 100 joules après une
ou petite
Cordarone®. sédation si mauvaise tolérance.
2 ampoules dans 100 ml à passer à 60 Titration Valium® ou Hypnovel®.
gouttes par minutes soit 100 ml en 30 min
Les bradycardies
Quelque soit l’étiologie 1/ Atropine 1 mg IVD utilisable en première intention
de la bradycardie, une dans toute bradycardie mal toléré. Renouvelable une
mauvaise fois.
tolérance nécessite une
accélération de la fré- 2/ Adrénaline en titration : 0,05 mg par 0,05 mg jus-
quence qu’à obtenir une fréquence cardiaque et une tension
cardiaque artérielle conforme à ses objectifs.

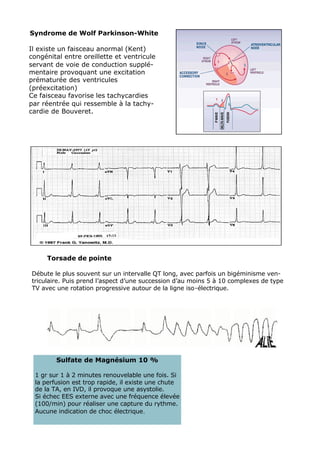

11. Syndrome de Wolf Parkinson-White
Il existe un faisceau anormal (Kent)
congénital entre oreillette et ventricule
servant de voie de conduction supplé-
mentaire provoquant une excitation
prématurée des ventricules
(préexcitation)
Ce faisceau favorise les tachycardies
par réentrée qui ressemble à la tachy-
cardie de Bouveret.
Torsade de pointe
Débute le plus souvent sur un intervalle QT long, avec parfois un bigéminisme ven-
triculaire. Puis prend l’aspect d’une succession d’au moins 5 à 10 complexes de type
TV avec une rotation progressive autour de la ligne iso-électrique.
Sulfate de Magnésium 10 %
1 gr sur 1 à 2 minutes renouvelable une fois. Si
la perfusion est trop rapide, il existe une chute
de la TA, en IVD, il provoque une asystolie.
Si échec EES externe avec une fréquence élevée
(100/min) pour réaliser une capture du rythme.
Aucune indication de choc électrique.

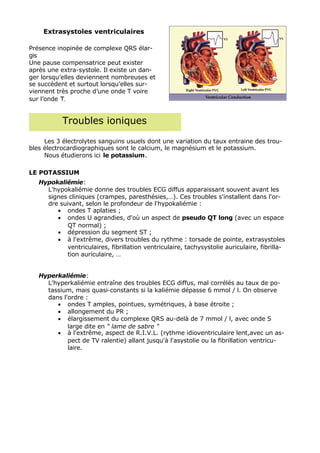

12. Extrasystoles ventriculaires
Présence inopinée de complexe QRS élar-
gis
Une pause compensatrice peut exister
après une extra-systole. Il existe un dan-
ger lorsqu’elles deviennent nombreuses et
se succèdent et surtout lorsqu’elles sur-
viennent très proche d’une onde T voire
sur l’onde T.
Troubles ioniques
Les 3 électrolytes sanguins usuels dont une variation du taux entraine des trou-
bles électrocardiographiques sont le calcium, le magnésium et le potassium.
Nous étudierons ici le potassium.
LE POTASSIUM
Hypokaliémie:
L'hypokaliémie donne des troubles ECG diffus apparaissant souvent avant les
signes cliniques (crampes, paresthésies,…). Ces troubles s'installent dans l'or-
dre suivant, selon le profondeur de l'hypokaliémie :
• ondes T aplaties ;
• ondes U agrandies, d'où un aspect de pseudo QT long (avec un espace
QT normal) ;
• dépression du segment ST ;
• à l'extrême, divers troubles du rythme : torsade de pointe, extrasystoles
ventriculaires, fibrillation ventriculaire, tachysystolie auriculaire, fibrilla-
tion auriculaire, …
Hyperkaliémie:
L'hyperkaliémie entraîne des troubles ECG diffus, mal corrélés au taux de po-
tassium, mais quasi-constants si la kaliémie dépasse 6 mmol / l. On observe
dans l'ordre :
• ondes T amples, pointues, symétriques, à base étroite ;
• allongement du PR ;
• élargissement du complexe QRS au-delà de 7 mmol / l, avec onde S
large dite en " lame de sabre "
• à l'extrême, aspect de R.I.V.L. (rythme idioventriculaire lent,avec un as-
pect de TV ralentie) allant jusqu'à l'asystolie ou la fibrillation ventricu-
laire.

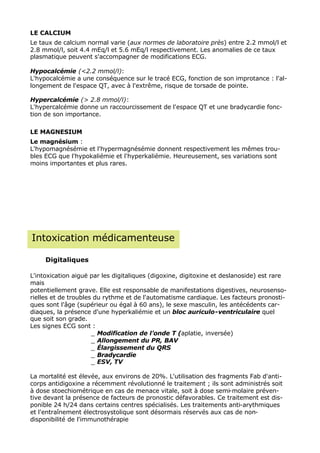

13. LE CALCIUM
Le taux de calcium normal varie (aux normes de laboratoire près) entre 2.2 mmol/l et
2.8 mmol/l, soit 4.4 mEq/l et 5.6 mEq/l respectivement. Les anomalies de ce taux
plasmatique peuvent s'accompagner de modifications ECG.
Hypocalcémie (<2.2 mmol/l):
L'hypocalcémie a une conséquence sur le tracé ECG, fonction de son improtance : l'al-
longement de l'espace QT, avec à l'extrême, risque de torsade de pointe.
Hypercalcémie (> 2.8 mmol/l):
L'hypercalcémie donne un raccourcissement de l'espace QT et une bradycardie fonc-
tion de son importance.
LE MAGNESIUM
Le magnésium :
L'hypomagnésémie et l'hypermagnésémie donnent respectivement les mêmes trou-
bles ECG que l'hypokaliémie et l'hyperkaliémie. Heureusement, ses variations sont
moins importantes et plus rares.
Intoxication médicamenteuse
Digitaliques
L'intoxication aiguë par les digitaliques (digoxine, digitoxine et deslanoside) est rare
mais
potentiellement grave. Elle est responsable de manifestations digestives, neurosenso-
rielles et de troubles du rythme et de l'automatisme cardiaque. Les facteurs pronosti-
ques sont l'âge (supérieur ou égal à 60 ans), le sexe masculin, les antécédents car-
diaques, la présence d'une hyperkaliémie et un bloc auriculo-ventriculaire quel
que soit son grade.
Les signes ECG sont :
_ Modification de l’onde T (aplatie, inversée)
_ Allongement du PR, BAV
_ Élargissement du QRS
_ Bradycardie
_ ESV, TV
La mortalité est élevée, aux environs de 20%. L'utilisation des fragments Fab d'anti-
corps antidigoxine a récemment révolutionné le traitement ; ils sont administrés soit
à dose stoechiométrique en cas de menace vitale, soit à dose semi-molaire préven-
tive devant la présence de facteurs de pronostic défavorables. Ce traitement est dis-
ponible 24 h/24 dans certains centres spécialisés. Les traitements anti-arythmiques
et l'entraînement électrosystolique sont désormais réservés aux cas de non-
disponibilité de l'immunothérapie

14. Chloroquine
Valeur d'alarme: précèdent toujours les manifestations hémodynamiques.
Aplatissement onde T voire apparition onde U responsables d'un allongement
du QT.
Elargissement QRS> 0,10sec(peut atteindre 0,40sec), respectant la morpholo-
gie QRS physiologique ou prenant l'aspect d'un bloc de branche.
BAV I(fréquent) II ou III (rare).
Troubles du rythme: associés en général à collapsus
ESV,TV,FV.
Torsade de pointes.
Tachycardie supraventriculaire à QRS larges+++
La Tachycardie supraventriculaire à QRS larges est difficile à différencier d'une TV,
mais en fait est beaucoup plus fréquente.
Ce trouble du rythme est important à reconnaître car le traitement est différent(Choc
électrique externe si TV++):
En faveur de la Tachycardie supraventriculaire à QRS larges
FC<150/mn
Présence d'ondes P avant QRS
Absence de phénomène de capture
Test au bicarbonate molaire(84°/00 ): administration de 250 ml de bicarbonate mo-
laire(84°/00 ) qui affine les complexes QRS(<0,10sec), et permet de faire le diagnos-
tic+++
Tricycliques
• Tachycardie sinusale
• Aplatissement de l'onde T
• Allongement de l'espace QT
• Elargissement du QRS (effet stabilisant de membrane)
• Torsade de pointe
• Tachycardie ventriculaire
• Brady-arythmie à complexes larges
• Asystolie

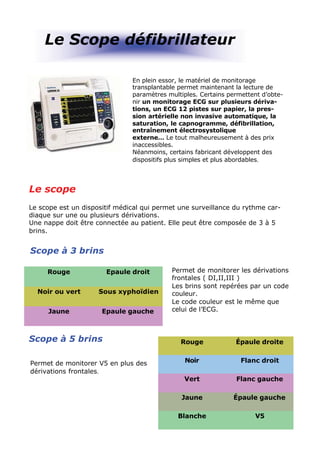

15. Le Scope défibrillateur
En plein essor, le matériel de monitorage
transplantable permet maintenant la lecture de
paramètres multiples. Certains permettent d’obte-
nir un monitorage ECG sur plusieurs dériva-
tions, un ECG 12 pistes sur papier, la pres-
sion artérielle non invasive automatique, la
saturation, le capnogramme, défibrillation,
entraînement électrosystolique
externe… Le tout malheureusement à des prix
inaccessibles.
Néanmoins, certains fabricant développent des
dispositifs plus simples et plus abordables.
Le scope
Le scope est un dispositif médical qui permet une surveillance du rythme car-
diaque sur une ou plusieurs dérivations.
Une nappe doit être connectée au patient. Elle peut être composée de 3 à 5
brins.
Scope à 3 brins
Rouge Epaule droit Permet de monitorer les dérivations
frontales ( DI,II,III )
Les brins sont repérées par un code
Noir ou vert Sous xyphoïdien couleur.
Le code couleur est le même que
Jaune Epaule gauche celui de l’ECG.
Scope à 5 brins Rouge Épaule droite
Permet de monitorer V5 en plus des Noir Flanc droit
dérivations frontales.
Vert Flanc gauche
Jaune Épaule gauche
Blanche V5

16. Le scope est un moyen de surveillance il permet de mettre en
évidence des troubles du rythme.
Les signes ischémiques doivent être confirmés par un ECG.
Le défibrillateur
Le défibrillateur est composé d’un module de commande muni d’un condensateur fournis-
sant
l’énergie. Deux palettes délivrent l’énergie.
Sélection de l’énergie.
Un curseur permet de sélectionner l’énergie désirée.
Généralement étalonné de 5 à 360 joules.
Charge du condensateur.
L’énergie sélectionnée, un contacteur placé le plus souvent sur l’une des deux
palettes commande la charge du condensateur.
Une tonalité avertie de la progression de la charge.
La charge terminée, la tonalité change.
Amélioration du contact palettes / patient.
L’utilisation de gel de contact est nécessaire. Il permet de diminuer la résistivi-
té cutané et permet la délivrance de la totalité de l’énergie.
Positionnement des palettes.
Une des palettes doit être
positionnée au niveau de la base
du cœur.
La deuxième doit être positionnée
au niveau de l’apex.

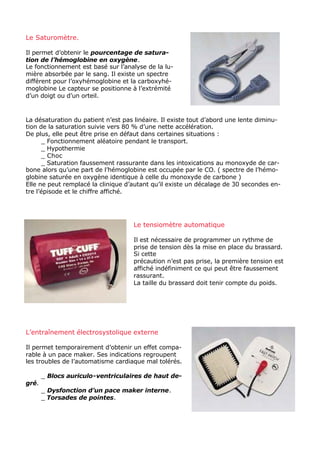

17. Le Saturomètre.
Il permet d’obtenir le pourcentage de satura-
tion de l’hémoglobine en oxygène.
Le fonctionnement est basé sur l’analyse de la lu-
mière absorbée par le sang. Il existe un spectre
différent pour l’oxyhémoglobine et la carboxyhé-
moglobine Le capteur se positionne à l’extrémité
d’un doigt ou d’un orteil.
La désaturation du patient n’est pas linéaire. Il existe tout d’abord une lente diminu-
tion de la saturation suivie vers 80 % d’une nette accélération.
De plus, elle peut être prise en défaut dans certaines situations :
_ Fonctionnement aléatoire pendant le transport.
_ Hypothermie
_ Choc
_ Saturation faussement rassurante dans les intoxications au monoxyde de car-
bone alors qu’une part de l’hémoglobine est occupée par le CO. ( spectre de l’hémo-
globine saturée en oxygène identique à celle du monoxyde de carbone )
Elle ne peut remplacé la clinique d’autant qu’il existe un décalage de 30 secondes en-
tre l’épisode et le chiffre affiché.
Le tensiomètre automatique
Il est nécessaire de programmer un rythme de
prise de tension dès la mise en place du brassard.
Si cette
précaution n’est pas prise, la première tension est
affiché indéfiniment ce qui peut être faussement
rassurant.
La taille du brassard doit tenir compte du poids.
L’entraînement électrosystolique externe
Il permet temporairement d’obtenir un effet compa-
rable à un pace maker. Ses indications regroupent
les troubles de l’automatisme cardiaque mal tolérés.
_ Blocs auriculo-ventriculaires de haut de-
gré.
_ Dysfonction d’un pace maker interne.
_ Torsades de pointes.

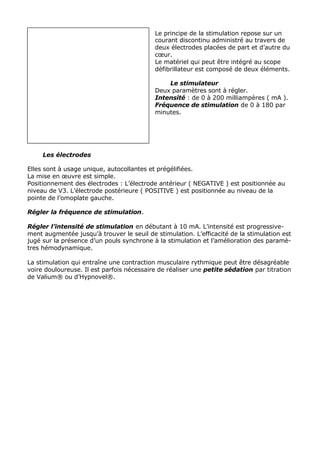

18. Le principe de la stimulation repose sur un
courant discontinu administré au travers de
deux électrodes placées de part et d’autre du
cœur.
Le matériel qui peut être intégré au scope
défibrillateur est composé de deux éléments.
Le stimulateur
Deux paramètres sont à régler.
Intensité : de 0 à 200 milliampères ( mA ).
Fréquence de stimulation de 0 à 180 par
minutes.
Les électrodes
Elles sont à usage unique, autocollantes et prégélifiées.
La mise en œuvre est simple.
Positionnement des électrodes : L’électrode antérieur ( NEGATIVE ) est positionnée au
niveau de V3. L’électrode postérieure ( POSITIVE ) est positionnée au niveau de la
pointe de l’omoplate gauche.
Régler la fréquence de stimulation.
Régler l’intensité de stimulation en débutant à 10 mA. L’intensité est progressive-
ment augmentée jusqu’à trouver le seuil de stimulation. L’efficacité de la stimulation est
jugé sur la présence d’un pouls synchrone à la stimulation et l’amélioration des paramè-
tres hémodynamique.
La stimulation qui entraîne une contraction musculaire rythmique peut être désagréable
voire douloureuse. Il est parfois nécessaire de réaliser une petite sédation par titration
de Valium® ou d’Hypnovel®.
