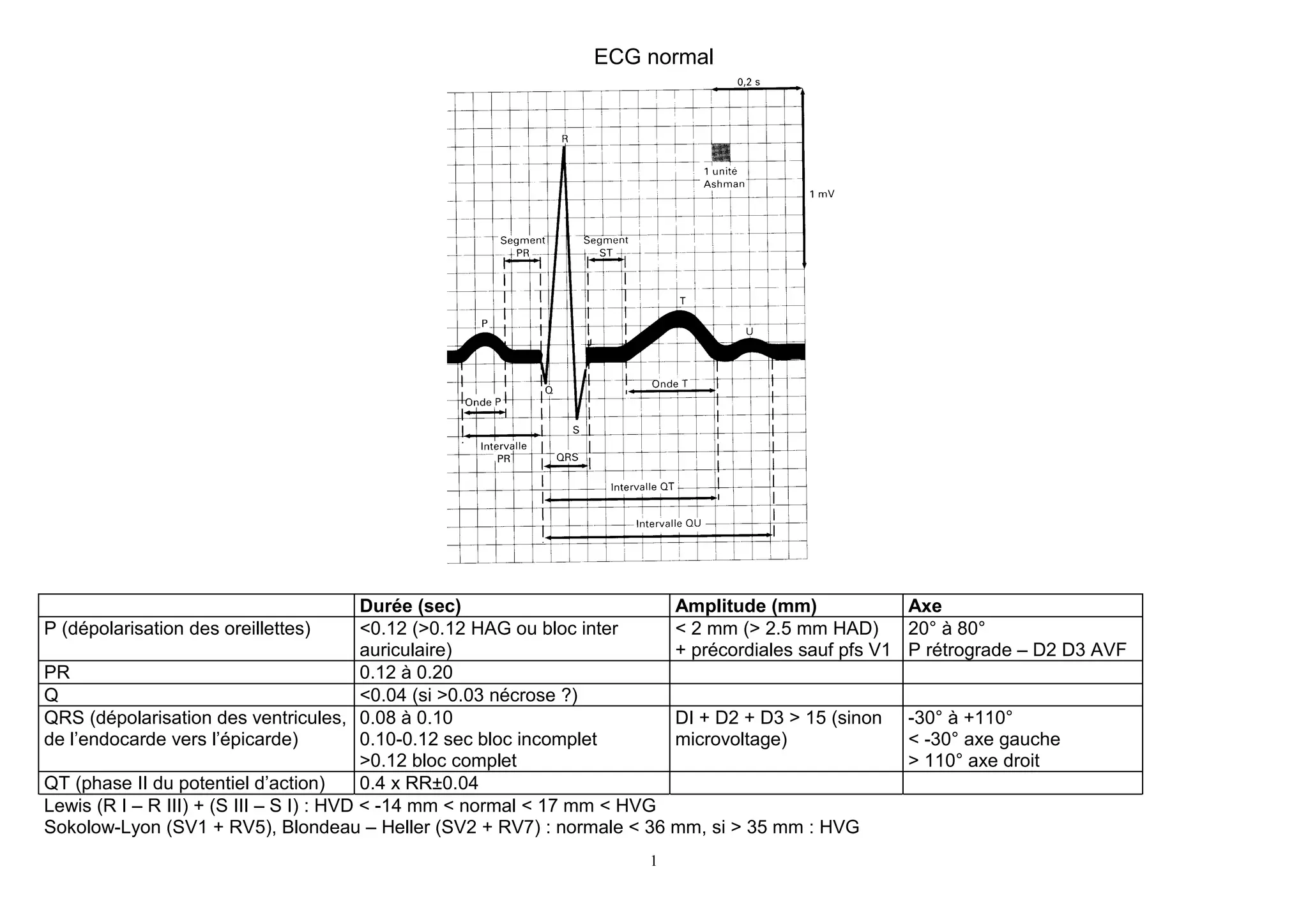

1. ECG normal
Durée (sec) Amplitude (mm) Axe
P (dépolarisation des oreillettes) <0.12 (>0.12 HAG ou bloc inter < 2 mm (> 2.5 mm HAD) 20° à 80°
auriculaire) + précordiales sauf pfs V1 P rétrograde – D2 D3 AVF
PR 0.12 à 0.20
Q <0.04 (si >0.03 nécrose ?)
QRS (dépolarisation des ventricules, 0.08 à 0.10 DI + D2 + D3 > 15 (sinon -30° à +110°
de l’endocarde vers l’épicarde) 0.10-0.12 sec bloc incomplet microvoltage) < -30° axe gauche
>0.12 bloc complet > 110° axe droit
QT (phase II du potentiel d’action) 0.4 x RR±0.04
Lewis (R I – R III) + (S III – S I) : HVD < -14 mm < normal < 17 mm < HVG
Sokolow-Lyon (SV1 + RV5), Blondeau – Heller (SV2 + RV7) : normale < 36 mm, si > 35 mm : HVG
1

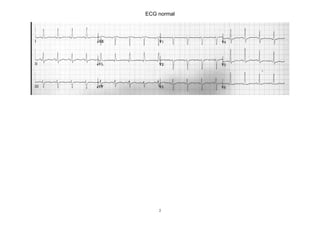

2. ECG normal
2
