Le document traite de l'analyse fonctionnelle, en détaillant les étapes de l'analyse fonctionnelle externe (AFE) et interne (AFI) pour traduire les besoins clients en fonctions. Il utilise un exemple concret lié au développement d'un support de capot moteur pour illustrer les exigences fonctionnelles et les solutions techniques, ainsi que les livrables associés. Enfin, il conclut sur l'importance de passer à l'étape suivante, l'analyse des modes de défaillance, leurs effets et criticités (AMDEC).

1. Analyse FonctionnelleIntroduction et étude de cas

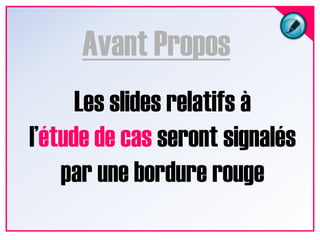

2. Avant ProposLes slides relatifs àl’étude de cas seront signalés par une bordure rouge

3. Introduction

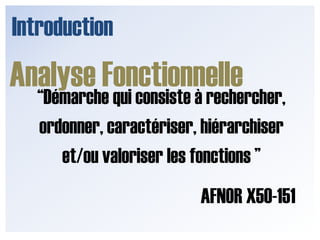

4. IntroductionAnalyse Fonctionnelle“Démarche qui consiste à rechercher, ordonner, caractériser, hiérarchiser et/ou valoriser les fonctions ”AFNOR X50-151

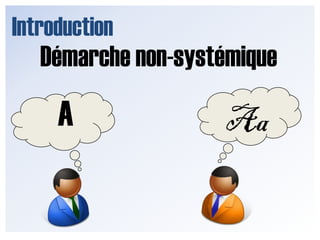

5. IntroductionDémarche non-systémiqueA Aa

6. IntroductionAnalyse Fonctionnelle A

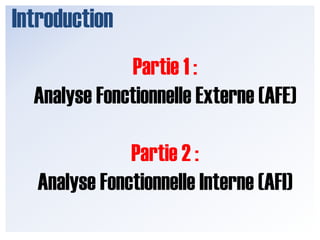

7. IntroductionPartie 1 : Analyse Fonctionnelle Externe (AFE)Partie 2 : Analyse Fonctionnelle Interne (AFI)

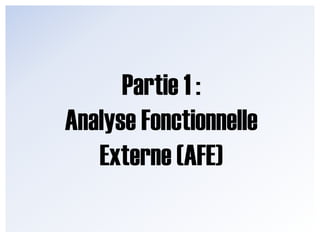

8. Partie 1 : Analyse Fonctionnelle Externe (AFE)

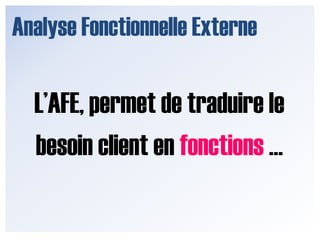

9. Analyse Fonctionnelle ExterneL’AFE, permet de traduire lebesoin client en fonctions …

10. Analyse Fonctionnelle Externe… elle est soit :1) fournie par le client2) faite AVEC celui-ci

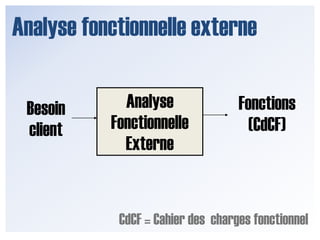

11. Analyse fonctionnelle externeAnalyse Fonctionnelle ExterneFonctions(CdCF)BesoinclientCdCF = Cahier des charges fonctionnel

12. Analyse Fonctionnelle ExternePrenons un exemple concret …

13. Analyse Fonctionnelle ExterneVotre client « Blue Company » vous consulte pour …

14. Analyse Fonctionnelle Externe… développer un support de capot moteur.

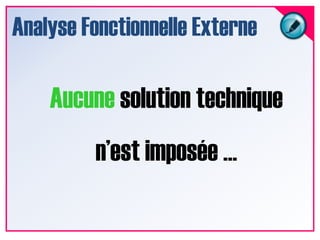

15. Analyse Fonctionnelle ExterneAucune solution technique n’est imposée …

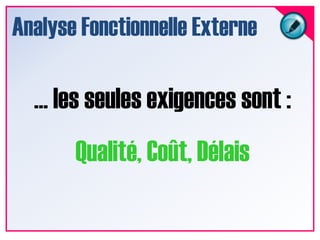

16. Analyse Fonctionnelle Externe… les seules exigences sont :Qualité, Coût, Délais

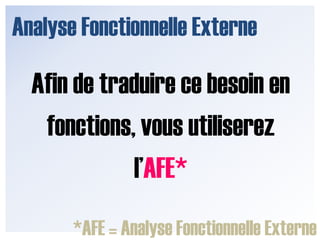

17. Analyse Fonctionnelle ExterneAfin de traduire ce besoin en fonctions, vous utiliserez l’AFE**AFE = Analyse Fonctionnelle Externe

18. Analyse Fonctionnelle ExterneLes étapes sont :Définir le cycle de vieL’environnementLes fonctions externes

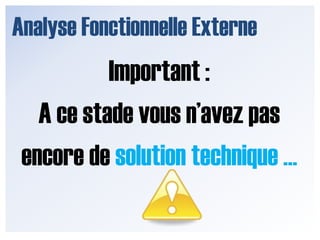

19. Analyse Fonctionnelle ExterneImportant : A ce stade vous n’avez pas encore de solution technique …

20. Analyse Fonctionnelle Externe… laissez donc libre court à l’imagination : brainstorming !

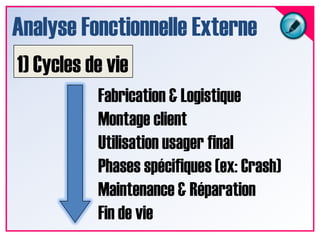

21. Analyse Fonctionnelle Externe1) Cycles de vieFabrication & LogistiqueMontage clientUtilisation usager finalPhases spécifiques (ex: Crash)Maintenance & RéparationFin de vie

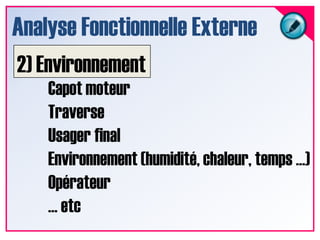

22. Analyse Fonctionnelle Externe2) EnvironnementCapot moteurTraverseUsager finalEnvironnement (humidité, chaleur, temps …)Opérateur… etc

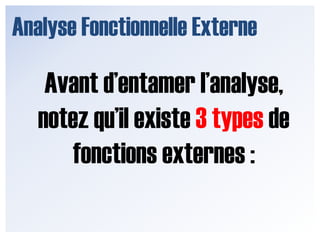

23. Analyse Fonctionnelle ExterneAvant d’entamer l’analyse,notez qu’il existe 3 types de fonctions externes :

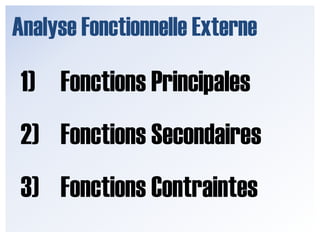

24. Analyse Fonctionnelle ExterneFonctions PrincipalesFonctions SecondairesFonctions Contraintes

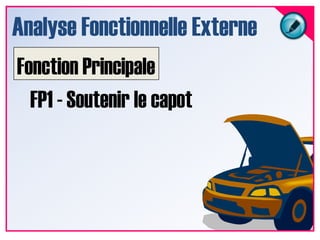

25. Analyse Fonctionnelle ExterneFonction PrincipaleFP1 - Soutenir le capot

26. Analyse Fonctionnelle ExterneFonctions SecondairesFS1 – Etre rétractableFS2 – Etre montableFS3 – Garantir la qualité perçue… etc

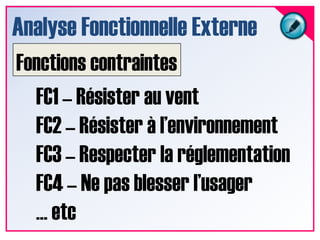

27. Analyse Fonctionnelle ExterneFonctions contraintesFC1 – Résister au ventFC2 – Résister à l’environnementFC3 – Respecter la réglementationFC4 – Ne pas blesser l’usager… etc

28. Analyse Fonctionnelle ExterneLe résultat peut être visualisé de différente sortes

29. Analyse Fonctionnelle Externe

30. Analyse Fonctionnelle ExterneCapot moteuraOpérateurcEnvironnementFS1eFS4FC 1-4FP1UsagerdFS3FS1,2Traverseb

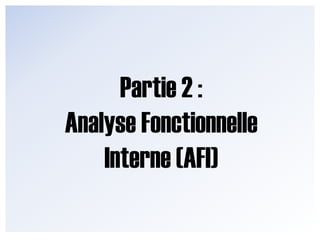

31. Partie 2 : Analyse Fonctionnelle Interne (AFI)

32. Analyse Fonctionnelle InterneAnalyse Fonctionnelle InterneBlocs DiagrammeTableau d’analyse fonctionnelle (TAF)FonctionsExternes

33. Analyse Fonctionnelle ExterneA ce stade vous avez une solution technique !

34. Analyse Fonctionnelle InterneFonctions Internes = Fonctions remplies par les composants de votre produit

35. Analyse Fonctionnelle InterneReprenons notre étude de cas

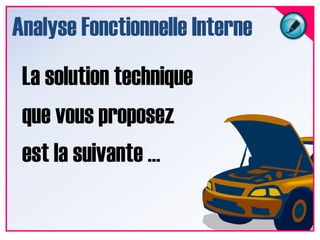

36. Analyse Fonctionnelle InterneLa solution technique que vous proposez est la suivante …

37. Support capot moteur simple1. Position ouverteab

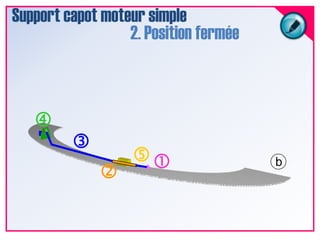

38. Support capot moteur simple2. Position ferméeb

39. Analyse Fonctionnelle InterneCe qui se traduit en bloc diagramme comme suit

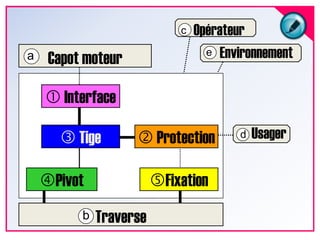

40. OpérateurcEnvironnementeCapot moteura InterfaceUsager Protection TigedPivotFixationTraverseb

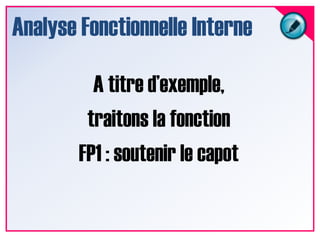

41. Analyse Fonctionnelle InterneA titre d’exemple, traitons la fonction FP1 : soutenir le capot

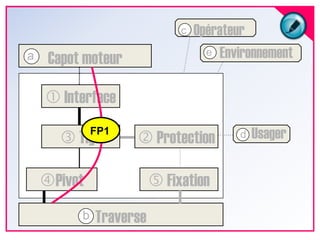

42. OpérateurcEnvironnementeCapot moteura InterfaceUsagerFP1 Protection TigedPivot FixationTraverseb

43. Analyse Fonctionnelle InterneCelle-ci fait appel à plusieurs fonctions internes …

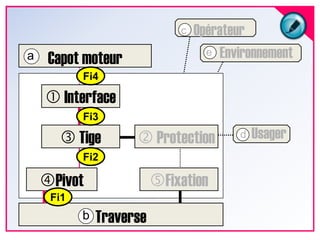

44. OpérateurcEnvironnementeCapot moteuraFi4 InterfaceFi3Usager Protection TigedFi2PivotFixationFi1Traverseb

45. Analyse Fonctionnelle InterneL’Analyse Fonctionnelle Interne consiste à décrire chacune de ces fonctions

46. Analyse Fonctionnelle Interne

47. Analyse Fonctionnelle InterneLa visualisation ce fait comme suit : Fonctions internes (Fi)

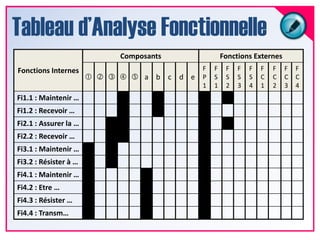

48. Liens Fi et Composants

49. Liens Fi et Fonctions ExternesTableau d’Analyse Fonctionnelle

50. Analyse Fonctionnelle InterneAprès avoir effectué cette démarche pour chacune des fonctions externes …

51. Analyse Fonctionnelle InterneLes délivrables sont les suivants :Tableau d’Analyse FonctionnelleBlocs Diagrammes1 bloc diag. parfonction Ext.T A F

52. Analyse Fonctionnelle InterneTableau d’analyse fonctionnelleComposantsFonctions ExternesFonctions ExternesFonctions Internes

53. ConclusionConclusion

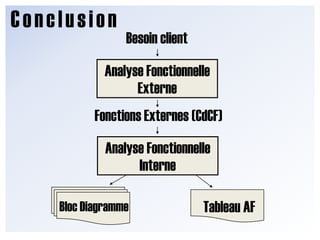

54. ConclusionBesoinclientAnalyse FonctionnelleExterneFonctionsExternes (CdCF)Analyse Fonctionnelle InterneTableau AFBloc Diagramme

55. ConclusionEtape suivante = AMDECAnalyse des Modes de Défaillance, leurs Effets et Criticités

56. Merci pour votre attentionMerci pour votre attention
