UNIVERSITE D’ALGER 1
• Présenter par :
– BAKOUK Imad Eddine
– DJEBLI Yacine
– NEGGAZ Hamid
– MEZRAK Abd el Malek
– Sebih Lyes
– Mamri mouhamed
Microscope à Balayage
Electronique
MEB
Module
Caractérisation Des
Matériaux
Charge de module
Dr.R.AMRANI
1

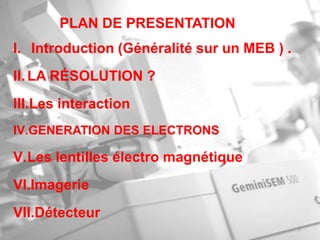

PLAN DE PRESENTATION
I. Introduction (Généralité sur un MEB ) .
II. LA RÉSOLUTION ?
III.Les interaction
IV.GENERATION DES ELECTRONS
V.Les lentilles électro magnétique
VI.Imagerie
VII.Détecteur
2
INTRODUCTION
 La curiosité de l'humain et son amour pour l'innovation et la connaissance du monde qui
l'entoure le poussent à inventer des dispositifs lui permettant de le faire, Parmi ces
dispositifs, qui lui ont permis de connaître le petit monde, le microscope ,beaucoup de
microscopes ont étais crée celons les besoin .aujourd'hui nous parlerons du microscopie
électronique à balayage .
.

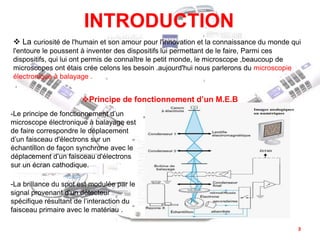

Principe de fonctionnement d’un M.E.B
-Le principe de fonctionnement d’un
microscope électronique à balayage est
de faire correspondre le déplacement
d’un faisceau d'électrons sur un
échantillon de façon synchrone avec le
déplacement d’un faisceau d'électrons
sur un écran cathodique.
-La brillance du spot est modulée par le
signal provenant d’un détecteur
spécifique résultant de l’interaction du
faisceau primaire avec le matériau .
3

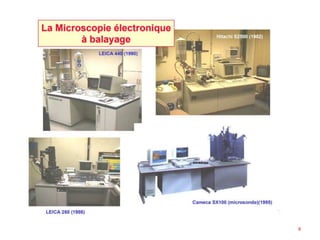

4

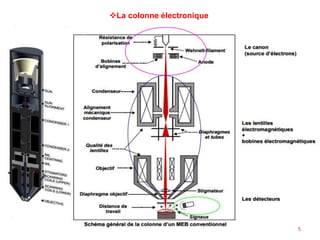

La colonne électronique
5

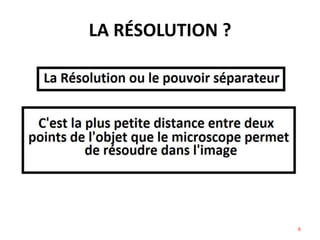

LA RÉSOLUTION ?
6

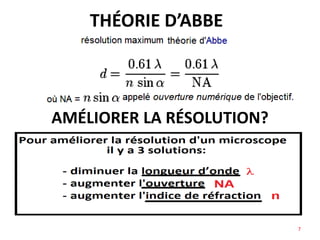

THÉORIE D’ABBE
AMÉLIORER LA RÉSOLUTION?
7

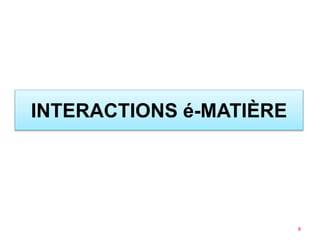

INTERACTIONS é-MATIÈRE
8

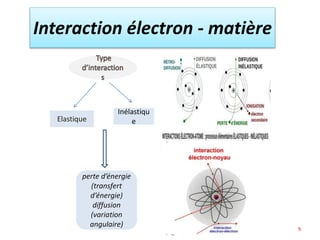

Interaction électron - matière
Elastique
Inélastiqu
e
perte d’énergie
(transfert
d’énergie)
diffusion
(variation
angulaire) 9

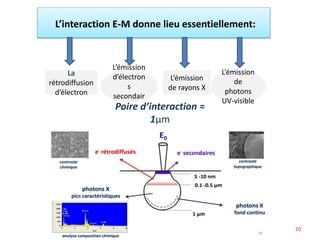

L’interaction E-M donne lieu essentiellement:
La
rétrodiffusion
d’électron
L’émission
de rayons X
L’émission
d’électron
s
secondair
es
L’émission
de
photons
UV-visible
Poire d’interaction ≈
1µm
10

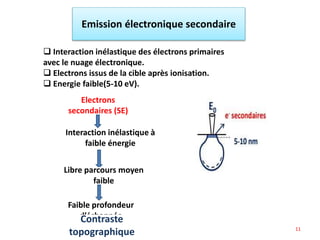

Emission électronique secondaire
 Interaction inélastique des électrons primaires
avec le nuage électronique.
 Electrons issus de la cible après ionisation.
 Energie faible(5-10 eV).
Electrons
secondaires (SE)
Interaction inélastique à
faible énergie
Libre parcours moyen
faible
Faible profondeur
d’échappéeContraste
topographique 11
Emission électronique secondaire
E0
E0- E
E- EK
K
L1
L2
L3
Electron
secondai
re
Electron issus de la cible après
ionisation
L’électron un peu lié acquérir
une énergie cinétique pour
être éjecté (SE), Cette
interaction conduit à une
distribution continue en
énergie des SE.
12

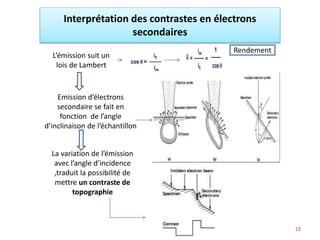

Interprétation des contrastes en électrons
secondaires
L’émission suit un
lois de Lambert
Emission d’électrons
secondaire se fait en
fonction de l’angle
d’inclinaison de l’échantillon
Rendement
La variation de l’émission
avec l’angle d’incidence
,traduit la possibilité de
mettre un contraste de
topographie
13

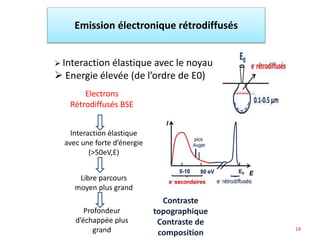

Emission électronique rétrodiffusés
 Interaction élastique avec le noyau
 Energie élevée (de l’ordre de E0)
Electrons
Rétrodiffusés BSE
Interaction élastique
avec une forte d’énergie
(>50eV,E)
Libre parcours
moyen plus grand
Profondeur
d’échappée plus
grand
Contraste
topographique
Contraste de
composition
14

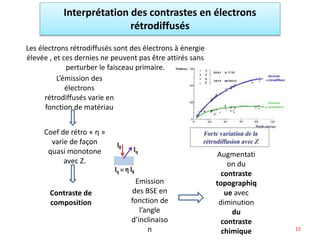

Interprétation des contrastes en électrons
rétrodiffusés
Les électrons rétrodiffusés sont des électrons à énergie
élevée , et ces dernies ne peuvent pas être attirés sans
perturber le faisceau primaire.
L’émission des
électrons
rétrodiffusés varie en
fonction de matériau
Coef de rétro « η »
varie de façon
quasi monotone
avec Z.
Contraste de
composition
Emission
des BSE en
fonction de
l’angle
d’inclinaiso
n
Augmentati
on du
contraste
topographiq
ue avec
diminution
du
contraste
chimique 15

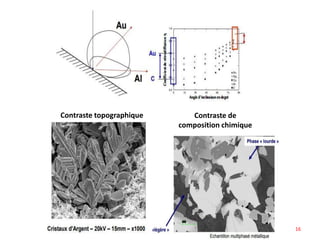

Contraste de
composition chimique
Contraste topographique
16
Génération des électrons
17
Un peut Théorie

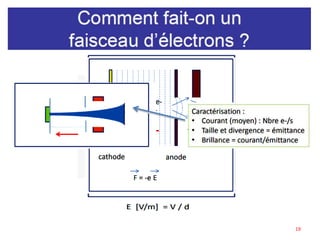

18
19

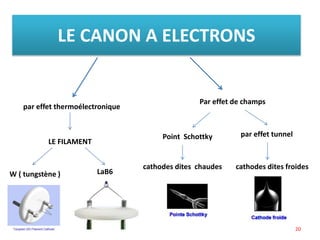

LE CANON A ELECTRONS
par effet thermoélectronique
LE FILAMENT
W ( tungstène ) LaB6
Par effet de champs
Point Schottky
cathodes dites chaudes
par effet tunnel
cathodes dites froides
20

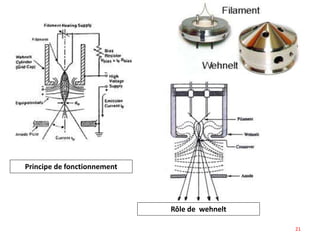

Principe de fonctionnement
Rôle de wehnelt
21
22
23
24
• Les nanotubes de carbone: sont composés
d'un ou plusieurs feuillets d'atomes de
carbone enroulés sur eux-mêmes formant un
tube
25

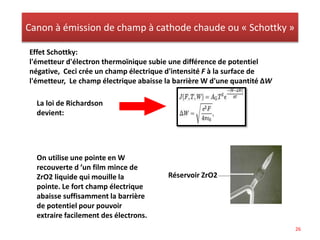

Canon à émission de champ à cathode chaude ou « Schottky »
Effet Schottky:
l'émetteur d'électron thermoïnique subie une différence de potentiel
négative, Ceci crée un champ électrique d'intensité F à la surface de
l'émetteur, Le champ électrique abaisse la barrière W d'une quantité ΔW
La loi de Richardson
devient:
On utilise une pointe en W
recouverte d ’un film mince de
ZrO2 liquide qui mouille la
pointe. Le fort champ électrique
abaisse suffisamment la barrière
de potentiel pour pouvoir
extraire facilement des électrons.
Réservoir ZrO2
26

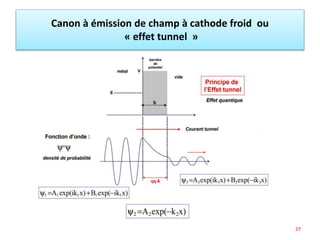

Canon à émission de champ à cathode froid ou
« effet tunnel »
27
28

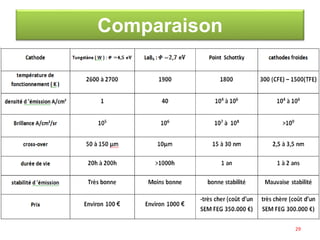

Comparaison
29

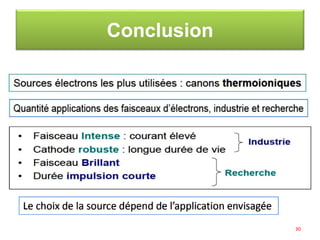

Conclusion
30
Les lentilles électro magnétique
Bx
B
z
I
Courant
élèctriq
ue
Bobine
torique
Champ
magnétiqu
e
31

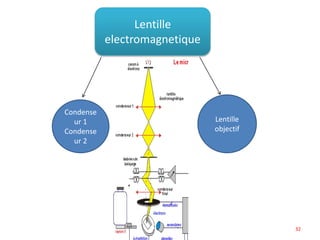

Lentille
electromagnetique
Condense
ur 1
Condense
ur 2
Lentille
objectif
32

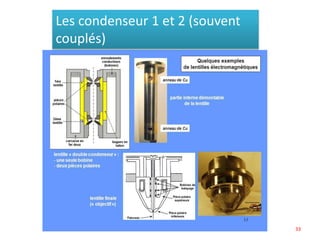

Les condenseur 1 et 2 (souvent
couplés)
33

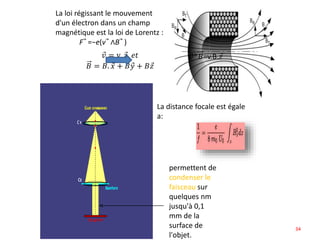

La loi régissant le mouvement
d'un électron dans un champ
magnétique est la loi de Lorentz :
F⃗ =−e(v⃗ ∧B⃗ )
La distance focale est égale
a:
permettent de
condenser le
faisceau sur
quelques nm
jusqu'à 0,1
mm de la
surface de
l'objet.
⃗𝑣 = v. ⃗𝑧 𝑒𝑡
𝐵 = 𝐵. ⃗𝑥 + 𝐵 ⃗𝑦 + 𝐵 ⃗𝑧
⃗𝑣^𝐵=v.B. ⃗𝑧
34
La
composante
axiale:
Fait que
courbee le
faisceu
electronique
Composa
nte
radiale:
Oriente
le faisceu
des
electrons
(v.𝑧) ⊥ (B. ⃗𝑥+B. ⃗𝑦)
Une force de
centrefugevacree.
D’apres la loi de la
dynamique:
⃗𝐹 = 𝑚 ⃗𝑎
La diviation:
α=
𝑒𝐵𝑙
𝑚𝑣
Cette
propriété est
utilisée pour
mesurer les
pertes
d'énergie
subies par les
électrons à la
traversée de
l'échantillon
35
: l'objectif, ses
qualités optiques, ses aberrations,
ses performances ultimes.
Courte distance
focale:
entre 1 et 3 mm
Permet de
focaliser le
faisceau
incident sur la
zone observee
on faible ongle
d’ouverture de
faisceau
Taille
finie
Provoq
ue le
pheno
mene
de la
diffracti
on
Élargissement
egale
=1.22⋅λ/α
lar
ge
36

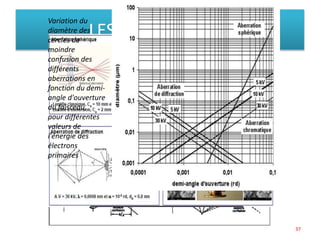

LES ABERRATIONS
La distance de
travaille(WD) influence
Variation du
diamètre des
cercles de
moindre
confusion des
différents
aberrations en
fonction du demi-
angle d'ouverture
du faisceau,
pour différentes
valeurs de
l'énergie des
électrons
primaires
37

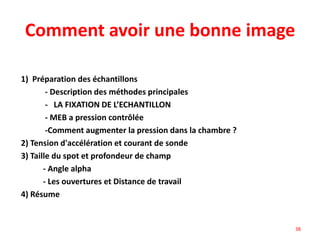

Comment avoir une bonne image
1) Préparation des échantillons
- Description des méthodes principales
- LA FIXATION DE L’ECHANTILLON
- MEB a pression contrôlée
-Comment augmenter la pression dans la chambre ?
2) Tension d'accélération et courant de sonde
3) Taille du spot et profondeur de champ
- Angle alpha
- Les ouvertures et Distance de travail
4) Résume
38

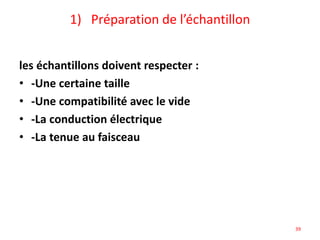

1) Préparation de l’échantillon
les échantillons doivent respecter :
• -Une certaine taille
• -Une compatibilité avec le vide
• -La conduction électrique
• -La tenue au faisceau
39

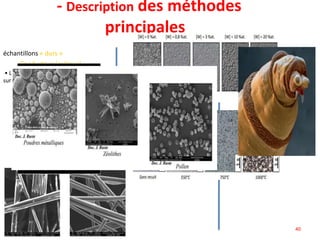

- Description des méthodes
principales
échantillons « durs »
-Conducteur (métaux)
• La préparation métallographique de la
surface
découpage
polissage
attaque chimique
- Non conducteur
• métallisation
échantillons « Biologiques »
- Déshydratation
• par voie chimique a T ambiant
Ou par Lyophilisation
• métallisation
-maintien de l’échantillon
Hydrate
• congélation
métallisation
• maitre au MEB
ENVIRONNEMENTAL
échantillons «poudres»
• Dispersion sur support adhésif
double face conducteur a base
de carbone
•poudres non conductrices
Métalliser l’ensemble sans
oublier d’établir un pont
conducteur ente ce dépôt
conducteur et la platine
40

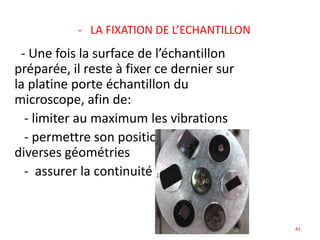

- LA FIXATION DE L’ECHANTILLON
- Une fois la surface de l’échantillon
préparée, il reste à fixer ce dernier sur
la platine porte échantillon du
microscope, afin de:
- limiter au maximum les vibrations
- permettre son positionnement dans
diverses géométries
- assurer la continuité électrique
41
-MEB a pression contrôlée
• Pourquoi faire varier la pression ?
pour observer les échantillon non conducteur sans
métallisation
Aussi ceux qui contiennes de l’eau, la variation de la pression
Permet a l’eau d’étre stable a l’état liquide
Préserve les échantillons a leur état naturel et les organisme
vivant
42

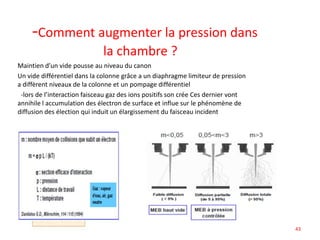

-Comment augmenter la pression dans
la chambre ?
Maintien d’un vide pousse au niveau du canon
Un vide différentiel dans la colonne grâce a un diaphragme limiteur de pression
a diffèrent niveaux de la colonne et un pompage différentiel
-lors de l’interaction faisceau gaz des ions positifs son crée Ces dernier vont
annihile l accumulation des électron de surface et influe sur le phénomène de
diffusion des élection qui induit un élargissement du faisceau incident
43

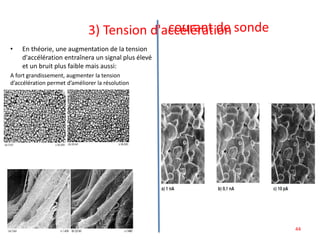

3) Tension d'accélération
• En théorie, une augmentation de la tension
d'accélération entraînera un signal plus élevé
et un bruit plus faible mais aussi:
A fort grandissement, augmenter la tension
d’accélération permet d’améliorer la résolution
A faible grandissement, diminuer la tension d’accélération
permet
d’améliorer le contraste des détails en surface.
permet d’améliorer la résolution
(netteté) et d’éviter la dégradation de
l’échantillon mais l’image devient plus
granuleuse car la statistique de
mesure est moins bonne
courant de sonde
Tension d’accélération : 10 kV,
Grandissement : x 5400
44

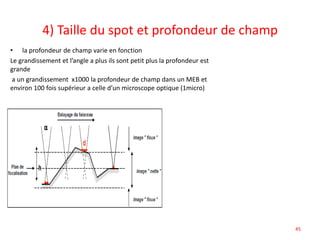

4) Taille du spot et profondeur de champ
• la profondeur de champ varie en fonction
Le grandissement et l’angle a plus ils sont petit plus la profondeur est
grande
a un grandissement x1000 la profondeur de champ dans un MEB et
environ 100 fois supérieur a celle d’un microscope optique (1micro)
45

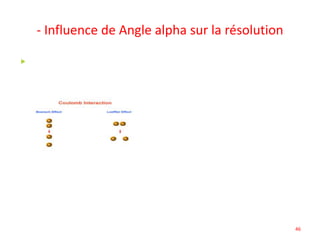

- Influence de Angle alpha sur la résolution
 Taille de la sonde :
thermoélectronique : dv ~ 10 μm
effet de champ : dv ~ 1-10 nm
• Les électrons se repoussent dans • Les électrons se repoussent
l’axe du faisceau transversalement
• Dispersion énergétique • Dispersion énergétique et des
trajectoires
• Aberration chromatique • Aberration chromatique et
sphérique
46

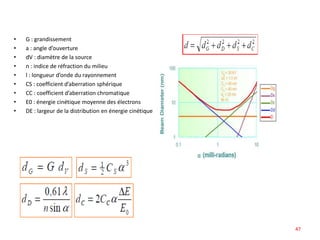

• G : grandissement
• a : angle d’ouverture
• dV : diamètre de la source
• n : indice de réfraction du milieu
• l : longueur d’onde du rayonnement
• CS : coefficient d’aberration sphérique
• CC : coefficient d’aberration chromatique
• E0 : énergie cinétique moyenne des électrons
• DE : largeur de la distribution en énergie cinétique
47

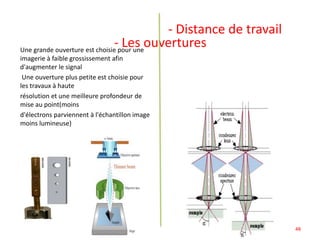

- Les ouverturesUne grande ouverture est choisie pour une
imagerie à faible grossissement afin
d'augmenter le signal
Une ouverture plus petite est choisie pour
les travaux à haute
résolution et une meilleure profondeur de
mise au point(moins
d'électrons parviennent à l'échantillon image
moins lumineuse)
permet d’obtenir une plus grande
profondeur de champ mais fait perdre en
résolution car on augmente
les aberrations sphériques
- Distance de travail
48
5) Résume
49
50

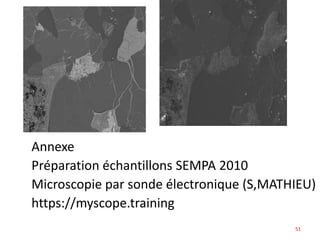

Annexe
Préparation échantillons SEMPA 2010
Microscopie par sonde électronique (S,MATHIEU)
https://myscope.training
51

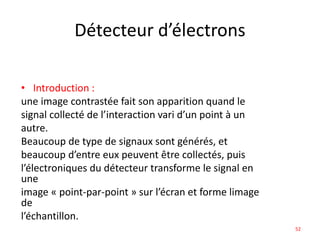

Détecteur d’électrons
• Introduction :
une image contrastée fait son apparition quand le
signal collecté de l’interaction vari d’un point à un
autre.
Beaucoup de type de signaux sont générés, et
beaucoup d’entre eux peuvent être collectés, puis
l’électroniques du détecteur transforme le signal en
une
image « point-par-point » sur l’écran et forme limage
de
l’échantillon.
52
Les questions essentielles
-le positionnement du détecteur.
Quand on parle de détecteur, on doit se poser 4
questions :
-la largueur du détecteur.
-l’efficacité du détecteur.
-la bande passante.
Ф
Faisceau
échantillon
détecteur
Ω
r
Ω=S/r
2efficacité du
détecteur à
convertir la
radiation qui tape
la zone de
collection en un
signal utilisable
L’intervalle de
fréquence que
le détecteur
peut traiter
53

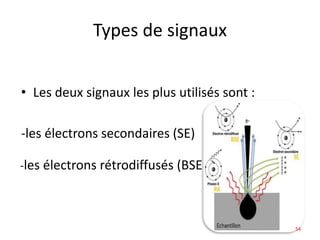

Types de signaux
• Les deux signaux les plus utilisés sont :
-les électrons secondaires (SE)
-les électrons rétrodiffusés (BSE)
54

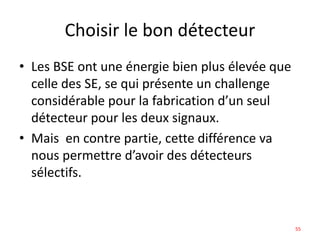

Choisir le bon détecteur
• Les BSE ont une énergie bien plus élevée que
celle des SE, se qui présente un challenge
considérable pour la fabrication d’un seul
détecteur pour les deux signaux.
• Mais en contre partie, cette différence va
nous permettre d’avoir des détecteurs
sélectifs.
55

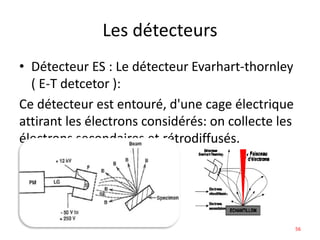

Les détecteurs
• Détecteur ES : Le détecteur Evarhart-thornley
( E-T detcetor ):
Ce détecteur est entouré, d'une cage électrique
attirant les électrons considérés: on collecte les
électrons secondaires et rétrodiffusés.
56
Principe de fonctionnement
1
1 un électron
énergétique
frappe le
scintillateur, la
lumière est
émise.
Un é de 10keV
produiy 3000 é-
trou
2 La lumière est
conduite par
réflexion totale
dans un guide
de lumière vers
un
photomultiplicat
eur
2
3 le signal peut
maintenant passer
à travers une
fenêtre en verre de
quartz, qui forme
une barrière de
vide, à la première
dynode du
photomultiplicateu
r
3
4 les photons sont
reconvertis en
électrons, et les
électrons sont
accélérés sur les
dynodes successives
du
photomultiplicateur,
produisant un
nombre croissant de
cascade d’électrons
jusqu’à atteindre le
4
Le gain typique
de la
photomultiplicati
on est de 105-106
Nf=105Ni
57

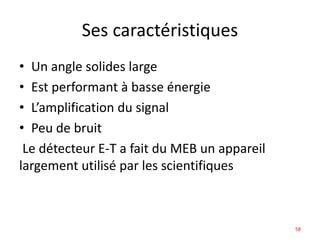

Ses caractéristiques
• Un angle solides large
• Est performant à basse énergie
• L’amplification du signal
• Peu de bruit
Le détecteur E-T a fait du MEB un appareil
largement utilisé par les scientifiques
58

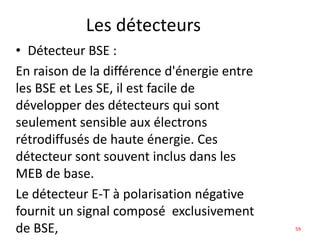

Les détecteurs
• Détecteur BSE :
En raison de la différence d'énergie entre
les BSE et Les SE, il est facile de
développer des détecteurs qui sont
seulement sensible aux électrons
rétrodiffusés de haute énergie. Ces
détecteur sont souvent inclus dans les
MEB de base.

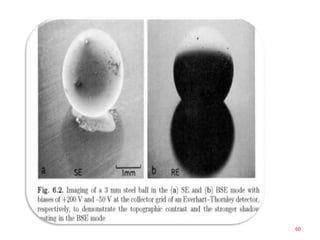

Le détecteur E-T à polarisation négative
fournit un signal composé exclusivement
de BSE, 59
60
détecteur
• Détecteur à diode (jonction p-n):
Le détecteur à diode à semi-
conducteurs fonctionne sur le
principe de la production
d'électrons-trous induite
dans un SM par des électrons
énergétiques.
Lorsque les BSE énergétiques
pénètrent et se diffusent de
manière inélastique dans le SM,
les électrons sont promus à la
bande de conduction, laissant un
"trou", dans la bande de valence.
Pour le silicium, l’énergie d’excitation
est d’environ 3,6 eV. Ainsi, lorsqu’un
Seul BSE de 10keV frappe le
détecteur, environ 2800 paires
électron-trou sont produits. S'ils ne
sont pas séparés, l'électron et le trou
se recombineront.
en appliquant une polarisation
extérieur, l'électron libre et le
trou se déplaceront dans des
directions opposées, et
empêcher la recombinaison. La
charge collectée sur les
électrodes externes est
transformée en signal électrique.
La conversion d'énergie initiale en
paire électron-trou donne un gain
d’un facteur 1000, donc
généralement on a pas
besoin d’un amplificateur
61
Formation de l’image
• La création d'une image MEB consiste
à construire une carte d’intensité
• les électrons produits à partir d’une petite
zone de l’échantillon génèrent un signal de
tension d’une intensité particulière. La
tension est acheminée de la colonne du
microscope vers une console électronique,
où elle est traitée et amplifiée pour générer
un point de luminosité sur l’écran
62

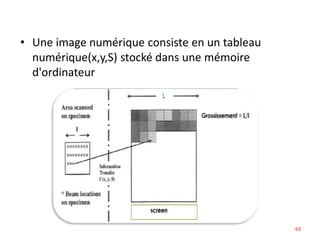

• Une image numérique consiste en un tableau
numérique(x,y,S) stocké dans une mémoire
d'ordinateur
63

Contenu connexe

Tendances

tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...
tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...
tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...
easylife13

LA SPECTROSCOPIE INFRAROUGE
LA SPECTROSCOPIE  INFRAROUGELA SPECTROSCOPIE  INFRAROUGE
LA SPECTROSCOPIE INFRAROUGE
KouryaniMohamed

cours de microscope
cours de microscopecours de microscope
cours de microscope
Marc Evin

l'Evaporation thermique :technique de depot CVD
l'Evaporation thermique :technique de depot CVDl'Evaporation thermique :technique de depot CVD
l'Evaporation thermique :technique de depot CVD
Mohamed Amin Elaguech

Geologie
GeologieGeologie
Geologietaferm

Cours 1 rpe diapo 2008
Cours 1 rpe diapo 2008Cours 1 rpe diapo 2008
Cours 1 rpe diapo 2008
kenza22

Ppt thesis__tbib bouazza
Ppt  thesis__tbib bouazzaPpt  thesis__tbib bouazza
Ppt thesis__tbib bouazza
Bouazza TBIB

Diagramme de phase
Diagramme de phaseDiagramme de phase
Diagramme de phase
Rafael Nadal

Chimie de polymère
Chimie de polymèreChimie de polymère
Chimie de polymère
Rafael Nadal

Spectroscopie presente kouryani
Spectroscopie  presente kouryaniSpectroscopie  presente kouryani
Spectroscopie presente kouryani
KouryaniMohamed

Exercices corrigés chap1 : Lois des gaz parfaits et réels
Exercices corrigés chap1 : Lois des gaz parfaits et réelsExercices corrigés chap1 : Lois des gaz parfaits et réels
Exercices corrigés chap1 : Lois des gaz parfaits et réels
Omar Benchiheub

MAGNETISME
MAGNETISMEMAGNETISME
MAGNETISME
ouali ouali

64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt
docteurgyneco1

Méthode de co-précipitation-4-1[1]-4
Méthode de co-précipitation-4-1[1]-4Méthode de co-précipitation-4-1[1]-4
Méthode de co-précipitation-4-1[1]-4
Mohamed EL BOUAMRI

Absorption des composés phénoliques sur des charbons actiifs
Absorption des composés phénoliques sur des charbons actiifs Absorption des composés phénoliques sur des charbons actiifs
Absorption des composés phénoliques sur des charbons actiifs
Université de Dschang

Introduction (1).ppt
Introduction (1).pptIntroduction (1).ppt
Introduction (1).ppt
KaHina28

Cours de raffinage version 2018
Cours de raffinage version 2018Cours de raffinage version 2018
Cours de raffinage version 2018
Kouame Medard Ekra

Tp spectroscopie atomique d'absportion analyse des eaux pdf
Tp spectroscopie atomique d'absportion analyse des eaux pdfTp spectroscopie atomique d'absportion analyse des eaux pdf
Tp spectroscopie atomique d'absportion analyse des eaux pdfJulie-Chimie


Tendances (20)

tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...
tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...
tp chimieDéterminer l’isotherme d’adsorption de l’acide acétique sur le charb...

LA SPECTROSCOPIE INFRAROUGE
LA SPECTROSCOPIE  INFRAROUGELA SPECTROSCOPIE  INFRAROUGE
LA SPECTROSCOPIE INFRAROUGE

cours de microscope
cours de microscopecours de microscope
cours de microscope

l'Evaporation thermique :technique de depot CVD
l'Evaporation thermique :technique de depot CVDl'Evaporation thermique :technique de depot CVD
l'Evaporation thermique :technique de depot CVD

Geologie
GeologieGeologie
Geologie

Cours 1 rpe diapo 2008
Cours 1 rpe diapo 2008Cours 1 rpe diapo 2008
Cours 1 rpe diapo 2008

Ppt thesis__tbib bouazza
Ppt  thesis__tbib bouazzaPpt  thesis__tbib bouazza
Ppt thesis__tbib bouazza

Solide solide
Solide solideSolide solide
Solide solide

Diagramme de phase
Diagramme de phaseDiagramme de phase
Diagramme de phase

Chimie de polymère
Chimie de polymèreChimie de polymère
Chimie de polymère

Spectroscopie presente kouryani
Spectroscopie  presente kouryaniSpectroscopie  presente kouryani
Spectroscopie presente kouryani

Exercices corrigés chap1 : Lois des gaz parfaits et réels
Exercices corrigés chap1 : Lois des gaz parfaits et réelsExercices corrigés chap1 : Lois des gaz parfaits et réels
Exercices corrigés chap1 : Lois des gaz parfaits et réels

MAGNETISME
MAGNETISMEMAGNETISME
MAGNETISME

Chapitre 1(1)
Chapitre 1(1)Chapitre 1(1)
Chapitre 1(1)

64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt64378311-Traitement-Du-Signal.ppt
64378311-Traitement-Du-Signal.ppt

Méthode de co-précipitation-4-1[1]-4
Méthode de co-précipitation-4-1[1]-4Méthode de co-précipitation-4-1[1]-4
Méthode de co-précipitation-4-1[1]-4

Absorption des composés phénoliques sur des charbons actiifs
Absorption des composés phénoliques sur des charbons actiifs Absorption des composés phénoliques sur des charbons actiifs
Absorption des composés phénoliques sur des charbons actiifs

Introduction (1).ppt
Introduction (1).pptIntroduction (1).ppt
Introduction (1).ppt

Cours de raffinage version 2018
Cours de raffinage version 2018Cours de raffinage version 2018
Cours de raffinage version 2018

Tp spectroscopie atomique d'absportion analyse des eaux pdf
Tp spectroscopie atomique d'absportion analyse des eaux pdfTp spectroscopie atomique d'absportion analyse des eaux pdf
Tp spectroscopie atomique d'absportion analyse des eaux pdf


Similaire à microscope à balayage Electronique

M2 bmc2007 cours01
M2 bmc2007 cours01M2 bmc2007 cours01
M2 bmc2007 cours01
Elsa von Licy

communication Par Fibre Optique Slide .pdf
communication Par Fibre Optique Slide .pdfcommunication Par Fibre Optique Slide .pdf
communication Par Fibre Optique Slide .pdf
CammmMilo

De la foudre à l’arc électrique
De la foudre à l’arc électriqueDe la foudre à l’arc électrique
De la foudre à l’arc électrique
Boubakri Mohamed

Presentation1.pptx
Presentation1.pptxPresentation1.pptx
Presentation1.pptx
MOHAMMEDTALEB25

TP3 spectroscopie fluorescence X udl.pdf
TP3 spectroscopie fluorescence X udl.pdfTP3 spectroscopie fluorescence X udl.pdf
TP3 spectroscopie fluorescence X udl.pdf
FranckAyissi

Introduction au rayons x
Introduction au rayons xIntroduction au rayons x
Introduction au rayons x
Mariem Lammouchi

BEEM magnetic microscopy - Data Storage
BEEM magnetic microscopy - Data StorageBEEM magnetic microscopy - Data Storage
BEEM magnetic microscopy - Data Storage
niazi2012

Contrôle non destructif par ultrasons
Contrôle non destructif par ultrasonsContrôle non destructif par ultrasons
Contrôle non destructif par ultrasons
Rafael Nadal

hasclic938.pdf
hasclic938.pdfhasclic938.pdf
hasclic938.pdf
JalelKhediri2

hasclic938.pdf
hasclic938.pdfhasclic938.pdf
hasclic938.pdf
JalelKhediri2

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels
mdaubry

Magnétosta cp 2 2017
Magnétosta cp 2 2017 Magnétosta cp 2 2017
Magnétosta cp 2 2017
Salah-Eddine MAAFI

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie
Rafael Nadal

Micro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom BretagneMicro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom BretagneAFEIT

Concours de recrutement des assistants des universités
Concours de recrutement des assistants des universitésConcours de recrutement des assistants des universités
Concours de recrutement des assistants des universités
Ahmed Ammar Rebai PhD

Mesures otdr
Mesures  otdrMesures  otdr
Mesures otdr
Salvator Fayssal

Cours HT polaristation et conduction des isolants
Cours HT polaristation et conduction des isolantsCours HT polaristation et conduction des isolants
Cours HT polaristation et conduction des isolants
Amine Slama

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx
Abdo Brahmi


Similaire à microscope à balayage Electronique (20)

TP-Master-1.pdf
TP-Master-1.pdfTP-Master-1.pdf
TP-Master-1.pdf

M2 bmc2007 cours01
M2 bmc2007 cours01M2 bmc2007 cours01
M2 bmc2007 cours01

communication Par Fibre Optique Slide .pdf
communication Par Fibre Optique Slide .pdfcommunication Par Fibre Optique Slide .pdf
communication Par Fibre Optique Slide .pdf

De la foudre à l’arc électrique
De la foudre à l’arc électriqueDe la foudre à l’arc électrique
De la foudre à l’arc électrique

Presentation1.pptx
Presentation1.pptxPresentation1.pptx
Presentation1.pptx

TP3 spectroscopie fluorescence X udl.pdf
TP3 spectroscopie fluorescence X udl.pdfTP3 spectroscopie fluorescence X udl.pdf
TP3 spectroscopie fluorescence X udl.pdf

Introduction au rayons x
Introduction au rayons xIntroduction au rayons x
Introduction au rayons x

BEEM magnetic microscopy - Data Storage
BEEM magnetic microscopy - Data StorageBEEM magnetic microscopy - Data Storage
BEEM magnetic microscopy - Data Storage

Contrôle non destructif par ultrasons
Contrôle non destructif par ultrasonsContrôle non destructif par ultrasons
Contrôle non destructif par ultrasons

Cours diodes
Cours diodesCours diodes
Cours diodes

hasclic938.pdf
hasclic938.pdfhasclic938.pdf
hasclic938.pdf

hasclic938.pdf
hasclic938.pdfhasclic938.pdf
hasclic938.pdf

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels

Magnétosta cp 2 2017
Magnétosta cp 2 2017 Magnétosta cp 2 2017
Magnétosta cp 2 2017

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie

Micro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom BretagneMicro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom Bretagne

Concours de recrutement des assistants des universités
Concours de recrutement des assistants des universitésConcours de recrutement des assistants des universités
Concours de recrutement des assistants des universités

Mesures otdr
Mesures  otdrMesures  otdr
Mesures otdr

Cours HT polaristation et conduction des isolants
Cours HT polaristation et conduction des isolantsCours HT polaristation et conduction des isolants
Cours HT polaristation et conduction des isolants

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx


Dernier

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez


Dernier (8)

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf


microscope à balayage Electronique

  • 1. UNIVERSITE D’ALGER 1 • Présenter par : – BAKOUK Imad Eddine – DJEBLI Yacine – NEGGAZ Hamid – MEZRAK Abd el Malek – Sebih Lyes – Mamri mouhamed Microscope à Balayage Electronique MEB Module Caractérisation Des Matériaux Charge de module Dr.R.AMRANI 1
  • 2. PLAN DE PRESENTATION I. Introduction (Généralité sur un MEB ) . II. LA RÉSOLUTION ? III.Les interaction IV.GENERATION DES ELECTRONS V.Les lentilles électro magnétique VI.Imagerie VII.Détecteur 2
  • 3. INTRODUCTION  La curiosité de l'humain et son amour pour l'innovation et la connaissance du monde qui l'entoure le poussent à inventer des dispositifs lui permettant de le faire, Parmi ces dispositifs, qui lui ont permis de connaître le petit monde, le microscope ,beaucoup de microscopes ont étais crée celons les besoin .aujourd'hui nous parlerons du microscopie électronique à balayage . . Principe de fonctionnement d’un M.E.B -Le principe de fonctionnement d’un microscope électronique à balayage est de faire correspondre le déplacement d’un faisceau d'électrons sur un échantillon de façon synchrone avec le déplacement d’un faisceau d'électrons sur un écran cathodique. -La brillance du spot est modulée par le signal provenant d’un détecteur spécifique résultant de l’interaction du faisceau primaire avec le matériau . 3
  • 4. 4
  • 9. Interaction électron - matière Elastique Inélastiqu e perte d’énergie (transfert d’énergie) diffusion (variation angulaire) 9
  • 10. L’interaction E-M donne lieu essentiellement: La rétrodiffusion d’électron L’émission de rayons X L’émission d’électron s secondair es L’émission de photons UV-visible Poire d’interaction ≈ 1µm 10
  • 11. Emission électronique secondaire  Interaction inélastique des électrons primaires avec le nuage électronique.  Electrons issus de la cible après ionisation.  Energie faible(5-10 eV). Electrons secondaires (SE) Interaction inélastique à faible énergie Libre parcours moyen faible Faible profondeur d’échappéeContraste topographique 11
  • 12. Emission électronique secondaire E0 E0- E E- EK K L1 L2 L3 Electron secondai re Electron issus de la cible après ionisation L’électron un peu lié acquérir une énergie cinétique pour être éjecté (SE), Cette interaction conduit à une distribution continue en énergie des SE. 12
  • 13. Interprétation des contrastes en électrons secondaires L’émission suit un lois de Lambert Emission d’électrons secondaire se fait en fonction de l’angle d’inclinaison de l’échantillon Rendement La variation de l’émission avec l’angle d’incidence ,traduit la possibilité de mettre un contraste de topographie 13
  • 14. Emission électronique rétrodiffusés  Interaction élastique avec le noyau  Energie élevée (de l’ordre de E0) Electrons Rétrodiffusés BSE Interaction élastique avec une forte d’énergie (>50eV,E) Libre parcours moyen plus grand Profondeur d’échappée plus grand Contraste topographique Contraste de composition 14
  • 15. Interprétation des contrastes en électrons rétrodiffusés Les électrons rétrodiffusés sont des électrons à énergie élevée , et ces dernies ne peuvent pas être attirés sans perturber le faisceau primaire. L’émission des électrons rétrodiffusés varie en fonction de matériau Coef de rétro « η » varie de façon quasi monotone avec Z. Contraste de composition Emission des BSE en fonction de l’angle d’inclinaiso n Augmentati on du contraste topographiq ue avec diminution du contraste chimique 15
  • 19. 19
  • 20. LE CANON A ELECTRONS par effet thermoélectronique LE FILAMENT W ( tungstène ) LaB6 Par effet de champs Point Schottky cathodes dites chaudes par effet tunnel cathodes dites froides 20

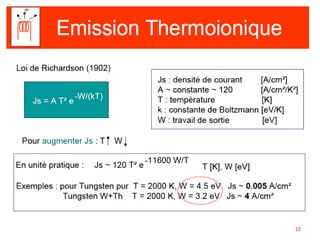

  • 22. 22

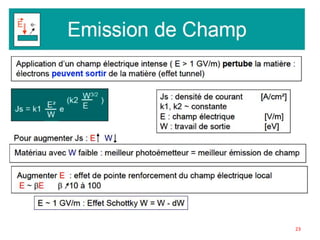

  • 23. 23

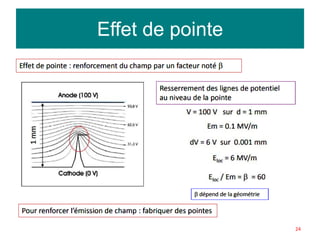

  • 24. 24
  • 25. • Les nanotubes de carbone: sont composés d'un ou plusieurs feuillets d'atomes de carbone enroulés sur eux-mêmes formant un tube 25
  • 26. Canon à émission de champ à cathode chaude ou « Schottky » Effet Schottky: l'émetteur d'électron thermoïnique subie une différence de potentiel négative, Ceci crée un champ électrique d'intensité F à la surface de l'émetteur, Le champ électrique abaisse la barrière W d'une quantité ΔW La loi de Richardson devient: On utilise une pointe en W recouverte d ’un film mince de ZrO2 liquide qui mouille la pointe. Le fort champ électrique abaisse suffisamment la barrière de potentiel pour pouvoir extraire facilement des électrons. Réservoir ZrO2 26
  • 27. Canon à émission de champ à cathode froid ou « effet tunnel » 27
  • 28. 28
  • 31. Les lentilles électro magnétique Bx B z I Courant élèctriq ue Bobine torique Champ magnétiqu e 31
  • 33. Les condenseur 1 et 2 (souvent couplés) 33
  • 34. La loi régissant le mouvement d'un électron dans un champ magnétique est la loi de Lorentz : F⃗ =−e(v⃗ ∧B⃗ ) La distance focale est égale a: permettent de condenser le faisceau sur quelques nm jusqu'à 0,1 mm de la surface de l'objet. ⃗𝑣 = v. ⃗𝑧 𝑒𝑡 𝐵 = 𝐵. ⃗𝑥 + 𝐵 ⃗𝑦 + 𝐵 ⃗𝑧 ⃗𝑣^𝐵=v.B. ⃗𝑧 34
  • 35. La composante axiale: Fait que courbee le faisceu electronique Composa nte radiale: Oriente le faisceu des electrons (v.𝑧) ⊥ (B. ⃗𝑥+B. ⃗𝑦) Une force de centrefugevacree. D’apres la loi de la dynamique: ⃗𝐹 = 𝑚 ⃗𝑎 La diviation: α= 𝑒𝐵𝑙 𝑚𝑣 Cette propriété est utilisée pour mesurer les pertes d'énergie subies par les électrons à la traversée de l'échantillon 35
  • 36. : l'objectif, ses qualités optiques, ses aberrations, ses performances ultimes. Courte distance focale: entre 1 et 3 mm Permet de focaliser le faisceau incident sur la zone observee on faible ongle d’ouverture de faisceau Taille finie Provoq ue le pheno mene de la diffracti on Élargissement egale =1.22⋅λ/α lar ge 36
  • 37. LES ABERRATIONS La distance de travaille(WD) influence Variation du diamètre des cercles de moindre confusion des différents aberrations en fonction du demi- angle d'ouverture du faisceau, pour différentes valeurs de l'énergie des électrons primaires 37
  • 38. Comment avoir une bonne image 1) Préparation des échantillons - Description des méthodes principales - LA FIXATION DE L’ECHANTILLON - MEB a pression contrôlée -Comment augmenter la pression dans la chambre ? 2) Tension d'accélération et courant de sonde 3) Taille du spot et profondeur de champ - Angle alpha - Les ouvertures et Distance de travail 4) Résume 38
  • 39. 1) Préparation de l’échantillon les échantillons doivent respecter : • -Une certaine taille • -Une compatibilité avec le vide • -La conduction électrique • -La tenue au faisceau 39
  • 40. - Description des méthodes principales échantillons « durs » -Conducteur (métaux) • La préparation métallographique de la surface découpage polissage attaque chimique - Non conducteur • métallisation échantillons « Biologiques » - Déshydratation • par voie chimique a T ambiant Ou par Lyophilisation • métallisation -maintien de l’échantillon Hydrate • congélation métallisation • maitre au MEB ENVIRONNEMENTAL échantillons «poudres» • Dispersion sur support adhésif double face conducteur a base de carbone •poudres non conductrices Métalliser l’ensemble sans oublier d’établir un pont conducteur ente ce dépôt conducteur et la platine 40
  • 41. - LA FIXATION DE L’ECHANTILLON - Une fois la surface de l’échantillon préparée, il reste à fixer ce dernier sur la platine porte échantillon du microscope, afin de: - limiter au maximum les vibrations - permettre son positionnement dans diverses géométries - assurer la continuité électrique 41
  • 42. -MEB a pression contrôlée • Pourquoi faire varier la pression ? pour observer les échantillon non conducteur sans métallisation Aussi ceux qui contiennes de l’eau, la variation de la pression Permet a l’eau d’étre stable a l’état liquide Préserve les échantillons a leur état naturel et les organisme vivant 42
  • 43. -Comment augmenter la pression dans la chambre ? Maintien d’un vide pousse au niveau du canon Un vide différentiel dans la colonne grâce a un diaphragme limiteur de pression a diffèrent niveaux de la colonne et un pompage différentiel -lors de l’interaction faisceau gaz des ions positifs son crée Ces dernier vont annihile l accumulation des électron de surface et influe sur le phénomène de diffusion des élection qui induit un élargissement du faisceau incident 43
  • 44. 3) Tension d'accélération • En théorie, une augmentation de la tension d'accélération entraînera un signal plus élevé et un bruit plus faible mais aussi: A fort grandissement, augmenter la tension d’accélération permet d’améliorer la résolution A faible grandissement, diminuer la tension d’accélération permet d’améliorer le contraste des détails en surface. permet d’améliorer la résolution (netteté) et d’éviter la dégradation de l’échantillon mais l’image devient plus granuleuse car la statistique de mesure est moins bonne courant de sonde Tension d’accélération : 10 kV, Grandissement : x 5400 44
  • 45. 4) Taille du spot et profondeur de champ • la profondeur de champ varie en fonction Le grandissement et l’angle a plus ils sont petit plus la profondeur est grande a un grandissement x1000 la profondeur de champ dans un MEB et environ 100 fois supérieur a celle d’un microscope optique (1micro) 45
  • 46. - Influence de Angle alpha sur la résolution  Taille de la sonde : thermoélectronique : dv ~ 10 μm effet de champ : dv ~ 1-10 nm • Les électrons se repoussent dans • Les électrons se repoussent l’axe du faisceau transversalement • Dispersion énergétique • Dispersion énergétique et des trajectoires • Aberration chromatique • Aberration chromatique et sphérique 46
  • 47. • G : grandissement • a : angle d’ouverture • dV : diamètre de la source • n : indice de réfraction du milieu • l : longueur d’onde du rayonnement • CS : coefficient d’aberration sphérique • CC : coefficient d’aberration chromatique • E0 : énergie cinétique moyenne des électrons • DE : largeur de la distribution en énergie cinétique 47
  • 48. - Les ouverturesUne grande ouverture est choisie pour une imagerie à faible grossissement afin d'augmenter le signal Une ouverture plus petite est choisie pour les travaux à haute résolution et une meilleure profondeur de mise au point(moins d'électrons parviennent à l'échantillon image moins lumineuse) permet d’obtenir une plus grande profondeur de champ mais fait perdre en résolution car on augmente les aberrations sphériques - Distance de travail 48

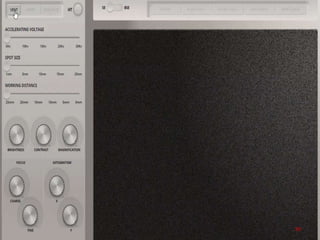

  • 50. 50
  • 51. Annexe Préparation échantillons SEMPA 2010 Microscopie par sonde électronique (S,MATHIEU) https://myscope.training 51
  • 52. Détecteur d’électrons • Introduction : une image contrastée fait son apparition quand le signal collecté de l’interaction vari d’un point à un autre. Beaucoup de type de signaux sont générés, et beaucoup d’entre eux peuvent être collectés, puis l’électroniques du détecteur transforme le signal en une image « point-par-point » sur l’écran et forme limage de l’échantillon. 52
  • 53. Les questions essentielles -le positionnement du détecteur. Quand on parle de détecteur, on doit se poser 4 questions : -la largueur du détecteur. -l’efficacité du détecteur. -la bande passante. Ф Faisceau échantillon détecteur Ω r Ω=S/r 2efficacité du détecteur à convertir la radiation qui tape la zone de collection en un signal utilisable L’intervalle de fréquence que le détecteur peut traiter 53
  • 54. Types de signaux • Les deux signaux les plus utilisés sont : -les électrons secondaires (SE) -les électrons rétrodiffusés (BSE) 54
  • 55. Choisir le bon détecteur • Les BSE ont une énergie bien plus élevée que celle des SE, se qui présente un challenge considérable pour la fabrication d’un seul détecteur pour les deux signaux. • Mais en contre partie, cette différence va nous permettre d’avoir des détecteurs sélectifs. 55
  • 56. Les détecteurs • Détecteur ES : Le détecteur Evarhart-thornley ( E-T detcetor ): Ce détecteur est entouré, d'une cage électrique attirant les électrons considérés: on collecte les électrons secondaires et rétrodiffusés. 56
  • 57. Principe de fonctionnement 1 1 un électron énergétique frappe le scintillateur, la lumière est émise. Un é de 10keV produiy 3000 é- trou 2 La lumière est conduite par réflexion totale dans un guide de lumière vers un photomultiplicat eur 2 3 le signal peut maintenant passer à travers une fenêtre en verre de quartz, qui forme une barrière de vide, à la première dynode du photomultiplicateu r 3 4 les photons sont reconvertis en électrons, et les électrons sont accélérés sur les dynodes successives du photomultiplicateur, produisant un nombre croissant de cascade d’électrons jusqu’à atteindre le 4 Le gain typique de la photomultiplicati on est de 105-106 Nf=105Ni 57
  • 58. Ses caractéristiques • Un angle solides large • Est performant à basse énergie • L’amplification du signal • Peu de bruit Le détecteur E-T a fait du MEB un appareil largement utilisé par les scientifiques 58
  • 59. Les détecteurs • Détecteur BSE : En raison de la différence d'énergie entre les BSE et Les SE, il est facile de développer des détecteurs qui sont seulement sensible aux électrons rétrodiffusés de haute énergie. Ces détecteur sont souvent inclus dans les MEB de base. Le détecteur E-T à polarisation négative fournit un signal composé exclusivement de BSE, 59
  • 60. 60
  • 61. détecteur • Détecteur à diode (jonction p-n): Le détecteur à diode à semi- conducteurs fonctionne sur le principe de la production d'électrons-trous induite dans un SM par des électrons énergétiques. Lorsque les BSE énergétiques pénètrent et se diffusent de manière inélastique dans le SM, les électrons sont promus à la bande de conduction, laissant un "trou", dans la bande de valence. Pour le silicium, l’énergie d’excitation est d’environ 3,6 eV. Ainsi, lorsqu’un Seul BSE de 10keV frappe le détecteur, environ 2800 paires électron-trou sont produits. S'ils ne sont pas séparés, l'électron et le trou se recombineront. en appliquant une polarisation extérieur, l'électron libre et le trou se déplaceront dans des directions opposées, et empêcher la recombinaison. La charge collectée sur les électrodes externes est transformée en signal électrique. La conversion d'énergie initiale en paire électron-trou donne un gain d’un facteur 1000, donc généralement on a pas besoin d’un amplificateur 61
  • 62. Formation de l’image • La création d'une image MEB consiste à construire une carte d’intensité • les électrons produits à partir d’une petite zone de l’échantillon génèrent un signal de tension d’une intensité particulière. La tension est acheminée de la colonne du microscope vers une console électronique, où elle est traitée et amplifiée pour générer un point de luminosité sur l’écran 62
  • 63. • Une image numérique consiste en un tableau numérique(x,y,S) stocké dans une mémoire d'ordinateur 63
