Module: Architecture des ordinateurs
1ère MI S2

Circuits Logiques
‫الدارات النطقية‬
Taha Zerrouki
Taha.zerrouki@gmail.com

1
Module: Architecture des ordinateurs
1ère MI S2

Circuits Logiques
‫الدارات النطقية‬
Taha Zerrouki
Taha.zerrouki@gmail.com

2
Plan
• Algèbre de Boole
• Portes Logiques

3
Algèbre de Boole

4
L'algèbre de Boole
• L'algèbre de Boole, ou calcul booléen,
est la partie des mathématiques, de la
logique et de l'électronique qui s'intéresse
aux opérations et aux fonctions sur les
variables logiques.

5
Boole
• Elle fut initiée en 1854 par le
mathématicien britannique George Boole

6
1. Introduction
• Les machines numériques sont constituées d’un ensemble
de circuits électroniques.
• Chaque circuit fournit une fonction logique bien déterminée (
addition, comparaison ,….).
A
Circuit

F(A,B)

B

La fonction F(A,B) peut être : la somme de A et B , ou le
résultat de la comparaison de A et B ou une autre fonction
7
• Pour concevoir et réaliser ce circuit on doit avoir
un modèle mathématique de la fonction réalisée
par ce circuit .
• Ce modèle doit prendre en considération le
système binaire.
• Le modèle mathématique utilisé est celui de
Boole.
8
3.3. Fonction logique
• C’est une fonction qui relie N variables logiques avec
un ensemble d’opérateurs logiques de base.
• Dans l’Algèbre de Boole il existe trois opérateurs de
base : NON , ET , OU.
• La valeur d’une fonction logique est égale à 1 ou 0
selon les valeurs des variables logiques.
• Si une fonction logique possède N variables logiques
 2n combinaisons  la fonction possède 2n valeurs.
• Les 2n combinaisons sont représentées dans une table
qui s’appelle table de vérité ( TV ).
9
Fonction logique
V1
V2
V3
V4
V5
...

F(V1,V2,…..Vn)
Vrai
Faut

10
Exemple d’une fonction logique

F ( A, B, C ) = A.B.C + A.B.C + A.B.C + A.B.C
La fonction possède 3 variables  23 combinaisons
F
C B
A
0

0

0

1

1

0

0

0

0

1

0

1

1

1

0

0

0

0

1

1

1

0

1

0

0

1

1

1

Une table de vérité

0

1

1

1

11
Priorité des opérateurs
• Pour évaluer une expression logique :

()
NON
ET
OU
‫أولوية العوامل‬
12
F(A, B, C) = (A . B) . ( C + B) + A.B.C
si on veut calculer F(0,1,1) alors :
F(0,1,1) = (0.1)(1 + 1) + 0.1.1
F(0,1,1) = (0 ) (1 ) + 0.0.1
F(0,1,1) = 1.1 + 0.0.1
F(0,1,1) = 1 + 0
F(0,1,1) = 1
13
Priorité des opérateurs
F(A, B, C) = (A . B) . ( C + B) + A.B.C
Calculer F(0,1,1)

14
Priorité des opérateurs
F(A, B, C) = (A . B) . ( C + B) + A.B.C
si on veut calculer F(0,1,1) alors :
F(0,1,1) = (0.1)(1 + 1) + 0.1.1
F(0,1,1) = (0 ) (1 ) + 0.0.1
F(0,1,1) = 1.1 + 0.0.1
F(0,1,1) = 1 + 0
F(0,1,1) = 1
15
Table de vérité
• Tracer la table de vérité de F(A,B,C)

F(A, B, C) = (A . B) . ( C + B) + A.B.C

16
Solution
•Pour trouver la table de vérité , il faut trouver la valeur de la fonction F
pour chaque combinaisons des trois variables A, B , C
•3 variables  2 3 = 8 combinaisons

F(A, B, C) = (A . B) . ( C + B) + A.B.C

F

C

B

A

0

0

0

0

1

1

0

0

1

0

1

0

1

1

1

0

0

0

0

1

1

1

0

1

F(1,1,0) = ( 1. 1) .(0 + 1) + 1 . 1 .0 = 0

0

0

1

1

F(1,1,1) = ( 1. 1) .(1 + 1) + 1 . 1 .1 = 0

0

1

1

1

F(0,0,0) = ( 0. 0) .(0 + 0) + 0 . 0 .0 = 0
F(0,0,1) = ( 0. 0) .(1 + 0) + 0 . 0 .1 = 1
F(0,1,0) = ( 0. 1) .(0 + 1) + 0 . 1 .0 = 1
F(0,1,1) = ( 0. 1) .(1 + 1) + 0 . 1 .1 = 1
F(1,0,0) = ( 1. 0) .(0 + 0) + 1 . 0 .0 = 0
F(1,0,1) = ( 1. 0) .(1 + 0) + 1 . 0 .1 = 1

17
4.5 Lois fondamentales de l’Algèbre de Boole
•L’opérateur NON

A= A
A+ A = 1
A. A = 0
18
•L’opérateur ET

( A.B ).C = A.( B.C ) = A.B.C

Associativité

A.B = B. A

Commutativité

A. A = A
A.1 = A

Idempotence
Elément neutre

A.0 = 0

Elément absorbant

19
• L’opérateur OU

( A + B) + C = A + ( B + C ) = A + B + C
A+ B = B + A
A+ A = A

Associativité
Commutativité
Idempotence

A+ 0 = A
A+ 1= 1

Elément neutre
Elément absorbant

20
•Distributivité
A . ( B + C ) = ( A . B ) + ( A . C ) Distributivité du ET sur le OU
A + ( B . C ) = (A + B).(A + C) Distributivité du OU sur le ET

•Autres relations utiles
A + ( A.B) = A
A. ( A + B) = A
(A + B) . (A + B) = A
A + A.B= A + B
21
5. Dualité de l’algèbre de Boole
• Toute expression logique reste vrais si on remplace le ET
par le OU , le OU par le ET , le 1 par 0 , le 0 par 1.
• Exemple :

A + 1= 1 →

A.0 = 0

A + A = 1→

A.A = 0
‫التقابل‬
22
Théorème de DE-MORGANE

23
6. Théorème de DE-MORGANE
•La somme logique complimentée de deux variables est
égale au produit des compléments des deux variables.

A+ B = A . B
• Le produit logique complimenté de deux variables est
égale au somme logique des compléments des deux
variables.

A.B = A + B

24
6.1 Généralisation du Théorème DEMORGANE à N variables

A.B.C...... = A + B + C + ..........
A + B + C + ........... = A.B.C......
‫مجوم الجتام = مجووع الوجووع‬
‫مجوم الوجووع = متام الوجووع‬
25
Autres opérateurs logiques

26
OU exclusif ( XOR)
F ( A, B) = A ⊕ B

A ⊕ B = A.B + A.B

27
NAND ( NON ET )

F(A, B) = A . B
F ( A, B ) = A ↑ B

28
NOR ( NON OU )
F(A, B) = A + B
F ( A, B ) = A ↓ B

29
7.4 NAND et NOR sont des opérateurs
universels
• En utilisant les NAND et les NOR on peut
exprimer n’importe qu’elle expression ( fonction )
logique.
• Pour cela , Il suffit d’exprimer les opérateurs de
base ( NON , ET , OU ) avec des NAND et des
NOR.

30
7.4.1 Réalisation des opérateurs de base
avec des NOR

A = A+ A = A↓ A
A + B = A + B = A ↓ B = (A ↓ B) ↓ (A ↓ B)
A.B = A.B = A + B = A ↓ B = (A ↓ A) ↓ (B ↓ B)

31
Exercice
• Exprimer le NON , ET , OU en utilisant
des NAND ?

32
7.4.3 Propriétés des opérateurs NAND et
NOR
A↑ 0= 1

A↓ 0= A

A↑ 1= A

A↓ 1= 0

A↑ B = B↑ A

A↓ B = B↓ A

( A ↑ B) ↑ C ≠ A ↑ ( B ↑ C ) ( A ↓ B) ↓ C ≠ A ↓ ( B ↓ C )

33
Étude d’une fonction logique

34
Étude d’une fonction logique
•
•
•
•
•

Définition textuelle d’une fonction logique
Les entrées et les sorties
‫دراسة دالة منطقية‬
Table de vérité
،‫ تعريف‬Formes algébriques
‫ الوتاخل والوخعرج‬Simplification:
،‫- متول الحقيقة‬

– Algébrique
– Table de Karnaugh

،‫- شكل مبري‬

• Logigramme

،‫ تبسيط‬35

‫- رسم الوخطط‬
1. Définition textuelle d’une fonction logique
• Généralement la définition du fonctionnement d’un
système est donnée sous un format textuelle .
• Pour faire l’étude et la réalisation d’un tel système on
doit avoir son modèle mathématique (fonction logique).
• Donc il faut tirer ( déduire ) la fonction logique a partir de
la description textuelle.

36
Exemple : définition textuelle du fonctionnement
d’un système
• Une serrure de sécurité s’ouvre en fonction de trois clés.
Le fonctionnement de la serrure est définie comme suite :
– La serrure est ouverte si au moins deux clés sont
utilisées.
– La serrure reste fermée dans les autres cas .

Donner la schéma du circuit qui permet de contrôler
l’ouverture de la serrure ?
37
Si on reprend l’exemple de la serrure :

– Le système possède trois entrées : chaque entrée
représente une clé.
– On va correspondre à chaque clé une variable logique: clé
1  A , la clé 2  B , la clé 3  C
• Si la clé 1 est utilisée alors la variable A=1 sinon A =0
• Si la clé 2 est utilisée alors la variable B=1 sinon B =0
• Si la clé 3 est utilisée alors la variable C=1 sinon C =0

– Le système possède une seule sortie qui correspond à
l’état de la serrure ( ouverte ou fermé ).
– On va correspondre une variable S pour designer la sortie :
• S=1 si la serrure est ouverte ,
• S=0 si elle est fermée

38
S=F(A,B,C)
F(A,B,C)= 1 si au mois deux clés sont introduites
F(A,B,C)=0 si non .
A
B

Circuit

S=F(A,B,C)

C

Remarque :
Il est important de préciser aussi le niveau logique avec lequel on travail
( logique positive ou négative ).
39
2. Table de vérité ( Rappel )
• Si une fonction logique possède N variables
logiques  2n combinaisons  la fonction
possède 2n valeurs.
• Les 2n combinaisons sont représentées dans
une table qui s’appelle table de vérité.

40
2. Table de vérité ( Exemple )
S

C

B

A

0

0

0

0

A + B + C : max terme

0

1

0

0

A + B + C : max terme

0

0

1

0

A + B + C : max terme

1

1

1

0

A .B.C

0

0

0

1

A + B + C : max terme

1

1

0

1

A .B.C

: min terme

1

0

1

1

1

1

1

1

A .B.C
A .B.C

: min terme
: min terme

: min terme

41
2.3 Extraction de la fonction logique à partir
de la T.V
• F = somme min termes

F ( A, B, C ) = A . B . C + A . B . C + A . B . C + A . B . C
• F = produit des max termes
F(A, B, C) = ( A + B + C) (A + B + C)(A + B + C) (A + B + C)
42

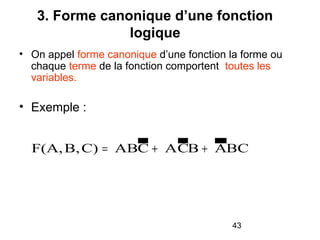

3. Forme canonique d’une fonction
logique
• On appel forme canonique d’une fonction la forme ou
chaque terme de la fonction comportent toutes les
variables.

• Exemple :

F(A, B, C) = ABC + A CB + ABC

43
3.1 Première forme canonique
• Première forme canonique (forme disjonctive) :
somme de produits
• C’est la somme des min termes.

F ( A, B, C ) = A . B . C + A . B . C + A . B . C + A . B . C
•Cette forme est la forme la plus utilisée.
44
3.2 Deuxième forme canonique

• Deuxième forme canonique (conjonctive): produit de
sommes
• Le produit des max termes

F(A, B, C) = ( A + B + C) (A + B + C)(A + B + C) (A + B + C)

45
• 1ère Forme  2ème forme

46
Remarque 1
• On peut toujours ramener n’importe qu’elle fonction
logique à l’une des formes canoniques.
• Cela revient à rajouter les variables manquants dans les
termes qui ne contiennent pas toutes les variables ( les
termes non canoniques ).
• Cela est possible en utilisant les règles de l’algèbre de
Boole :
– Multiplier un terme avec une expression qui vaut 1
– Additionner à un terme avec une expression qui vaut 0
– Par la suite faire la distribution

47
Exemple :
1. F(A, B) = A + B
= A (B + B) + B( A + A)
= AB + A B + AB + AB
= AB + A B + AB

2. F(A, B, C) = AB + C
= AB(C + C) + C( A + A)
= ABC + ABC + AC + AC
= ABC + ABC + AC(B + B) + AC (B + B)
= ABC + ABC + ABC + A BC + ABC + A BC
= ABC + ABC + A BC + A B C + A B C
48
Remarque 2
• Il existe une autre représentation des formes canoniques
d’une fonction , cette représentation est appelée forme
numérique.
• R : pour indiquer la forme disjonctive
• P : pour indiquer la forme conjonctive.
Exemple : si on prend une fonction avec 3 variables

R( 2,4,6) =

∑

P(0,1,3,5,7) =

(2,4,6) = R( 010,100,110) = ABC + A BC + ABC

∏

(0,1,3,5,7) = P(000,001,011,101,111)

= (A + B + C)(A + B + C) (A + B + C ) (A + B + C ) (A + B + C)
49
Remarque 3 : déterminer F
F

C

B FA

1

0

0

0

0

1

0

1

0

0

1

0

0

1

0

0

1

1

1

0

1

0

0

0

1

0

1

1

0

1

0

1

0

1

1

0

1

1

1

1

F = A.B.C + A.B.C + A.B.C + 50 .B.C
A
Exercice 1
• Déterminer la première , la deuxième forme canonique et
la fonction inverse à partir de la TV suivante ? Tracer le
logigramme de la fonction ?

F
0
1
1
0

B
0
1
0
1

A
0
0
1
1

51
Exercice 2
• Faire le même travail avec la T.V suivante :
S

C

B

A

0

0

0

0

1

1

0

0

1

0

1

0

1

1

1

0

0

0

0

1

1

1

0

1

1

0

1

1

1

1

1

1
52
Simplification des fonctions logiques

53
4. Simplification des fonctions logiques
• L’objectif de la simplification des fonctions
logiques est de :
– réduire le nombre de termes dans une
fonction
– et de réduire le nombre de variables dans
un terme

54
4. Simplification des fonctions logiques
• Cela afin de réduire le nombre de portes
logiques utilisées  réduire le coût du circuit
• Plusieurs méthodes existent pour la
simplification :
– La Méthode algébrique
– Les Méthodes graphiques : ( ex : table de
karnaugh )
– Les méthodes programmables
55
5. Méthode algébrique
• Le principe consiste à appliquer les règles de l’algèbre de
Boole afin d’éliminer des variables ou des termes.
• Mais il n’y a pas une démarche bien spécifique.
• Voici quelques règles les plus utilisées :

A.B+ A.B= B
A + A.B= A
A + A.B= A + B
( A + B) ( A + B) = A
A . ( A + B) = A
A . ( A + B) = A . B

56
5.1 Règles de simplification
• Règles 1 : regrouper des termes à l’aide
des règles précédentes
• Exemple

ABC + ABC + A BCD = AB (C + C) + A BCD
= AB + A BCD
= A ( B + B (CD))
= A ( B + CD)
= AB + ACD
57
• Règles 2 : Rajouter un terme déjà existant à
une expression
• Exemple :
A B C + ABC + A BC + ABC =
ABC + ABC + ABC + A BC + ABC + ABC =
BC +
AC
+ AB

58
• Règles 3 : il est possible de supprimer un

terme superflu ( un terme en plus ), c’est-àdire déjà inclus dans la réunion des autres
termes.
Exemple 1 :
F(A, B, C) = A B + BC + AC = AB + BC + AC ( B + B)
= AB + BC + ACB + A BC
= AB ( 1 + C) + BC (1 + A)
= AB + BC

59
Exemple 2 : il

existe aussi la forme conjonctive du terme

superflu

F(A, B, C) = (A + B) . (B + C) . (A + C)
= (A + B) . (B + C) . (A + C + B.B)
= (A + B) . (B + C) . (A + C + B) .(A + C + B)
= (A + B) . (A + C + B) . (B + C) .(A + C + B)
= (A + B) . (B + C)

60
• Règles 4 : il est préférable de simplifier la forme
canonique ayant le nombre de termes minimum.
• Exemple :

F ( A, B, C ) = R ( 2,3,4,5,6,7)
F(A, B, C) = R( 0,1) = A . B . C + A . B . C
= A . B (C + C)
= A.B= A + B
F(A, B, C) = F(A, B, C) = A + B = A + B

61
Exercice
Démontrer la proposition suivante :

A.B + B.C + A.C + A.B.C + A.B.C + A.B.C = A + B + C
Donner la forme simplifiée de la fonction suivante :
F ( A, B, C , D) = ABCD + A BCD + ABC D + ABC D + ABCD

62
Simplification par la table
de Karnaugh

63
Les termes adjacents
•Examinons l’expression suivante :

A.B+ A.B

AB + A B = A( B + B ) = A

•Ces termes sont dites adjacents. ‫متجاورة‬

‫حدود‬
64
Exemple de termes adjacents
Ces termes sont adjacents
A.B + A.B = B
A.B.C + A.B.C = A.C
A.B.C.D + A.B.C.D = A.B.D
Ces termes ne sont pas adjacents
A.B + A.B
A.B.C + A.B.C
A.B.C.D + A.B.C.D
65
Table de karnaugh
•La méthode de Karnaugh se base sur la règle précédente.
• Méthode graphique pour detecter tous les termes
adjacents

66
A
B 1

AB
C 10

0

11

01

00

0

0

1

1

Tableau à 2 variables

Tableaux à 3 variables

67
Tableau à 4 variables
AB
CD
10

11

01

00
00
01
11
10

68
Tableau à 5 variables

AB
CD
10

11

01

AB
CD
10

00

11

01

00

00
01

01

11

11

10

U=0

00

10

U= 1
69
TV => Karnaugh
S

C

B

A

0

0

0

0

0

1

0

0

0

0

1

0

1

1

1

0

0

0

0

1

1

1

0

1

1

0

1

1

1

1

1

1

AB
C 10

11

01

00
0

1
1

1

1

1

70
Exemple 1 : 3 variables

AB
C 10

11

01

00
0

1
1

1

1

1

1

F ( A, B, C ) = C + AB
71
Exemple 2 : 4 variables
AB
CD
10

11

01

00
00

1
1

1

1

1

01
11

1

10

F ( A, B, C , D ) = C.D + A.B.C + A.B.C.D
72
Exemple 3 : 4 variables
AB
CD
10

11

01

1
1

00

1
1

01

1

11

1
1

00

1

10

F ( A, B, C , D) = A B + B D + BC D
73
Exemple 4 : 5 variables
AB
CD
10

11

01

AB
CD
10

00

1
1

01

1

1

11

1

10

01

00

1

11

U=0

00

1

00

1

1

01

1

1

11

1

10

1
U= 1

F(A, B, C, D, U) = A B + A.B.D.U + A.C.D.U + A.B.D.U
74
Exercice
Trouver la forme simplifiée des fonctions à partir des
deux tableaux ?

AB
CD
10

AB
C 10

11

01

1

1

1

1

1

00

1

11

01

1

00

1

0

1

00
01

1

11

1

1

1
75

1

10
Fonction non totalement définie
‫دالة تعريفها ناقص‬

76
6.5 Cas d’une fonction non totalement définie
• Examinons l’exemple suivant :
Une serrure de sécurité s’ouvre en fonction de quatre clés A, B, C
D. Le fonctionnement de la serrure est définie comme suite :
S(A,B,C,D)= 1 si au moins deux clés sont utilisées
S(A,B,C,D)= 0 sinon
Les clés A et D ne peuvent pas être utilisées en même temps.
•On remarque que si la clé A et D sont utilisées en même temps
l’état du système n’est pas déterminé.
•Ces cas sont appelés cas impossibles ou interdites  comment
représenter ces cas dans la table de vérité ?.
77
S

D

C

B

A

0

0

0

0

0

0

1

0

0

0

•Les cas impossibles sont représentées

0

0

1

0

0

aussi par des X dans la table de karnaugh

1

1

1

0

0

0

0

0

1

0

1

1

0

1

0

1

0

1

1

0

1

1

1

1

0

0

0

0

0

1

X

1

0

0

1

1

0

1

0

1

X

1

1

0

1

1

0

0

1

1

X

1

0

1

1

1

0

1

1

1

X

1

1
78

1

1

•Pour les cas impossibles ou interdites
il faut mettre un X dans la T.V .

AB
CD
10

11

01

00
00

1
X
X
1

X
X
1

01

1
1
1

1

11
10
• Il est possible d’utiliser les X dans des regroupements :
– Soit les prendre comme étant des 1
– Ou les prendre comme étant des 0
• Il ne faut pas former des regroupement qui contient uniquement des X
AB
CD

10

11

01

00
00

1
X

X

X

X

1

1

1

01

1

1

1

11
10

AB

79
AB
CD

10

11

01

00
00

1
X

X

X

X

1

1

1

01

1

1

1

11
10

AB + CD
80
AB
CD

10

11

01

00
00

1
X

X

X

X

1

1

1

1

01

1
1

11
10

AB + CD + BD
81
AB
CD

10

11

01

00
00

1
X

X

X

X

1

1

1

01

1

1

1

11
10

AB + CD + BD + AC
82
AB
CD

10

11

01

00
00

1
X

X

X

X

1

1

1

01

1

1

1

11
10

AB + CD + BD + AC + BC
83
Exercice 1
Trouver la fonction logique simplifiée à partir de la table
suivante ?
AB
CD
10

11

01

X

1

1

X

00
00

1

01

1

X

1

11

X

1

X

10
84
Circuits de Base

85
Inverseur (NON)

86
Conjonction ET (AND)

87
Disjonction (OU) (OR)

88
Circuits combinés

89
7.3 NOR ( NON OU )
F(A, B) = A + B
F ( A, B ) = A ↓ B

90
Non-OU (NAND)

91
7.2 NAND ( NON ET )

F(A, B) = A . B
F ( A, B ) = A ↑ B

92
NON-ET (Nand)

93
OU exclusif (XOR)
F ( A, B) = A ⊕ B

A ⊕ B = A.B + A.B

94
OU exclusif (XOR)

95
Exercice 1
• Donner le logigramme des fonctions suivantes :

F(A, B) = A.B + A.B
F(A, B, C) = (A + B).(A + C).(B + C)
F(A, B, C) = (A . B) . ( C + B) + A.B.C

96
Exercice 2 : Donner l’équation de F ?

97

Contenu connexe

Tendances

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMajid CHADAD

Travaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de DonnéesTravaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de Données
Anass41

ModéLisation De Workflow En Uml
ModéLisation De Workflow En UmlModéLisation De Workflow En Uml
ModéLisation De Workflow En Uml
Mohamed IBN ELAZZOUZI

Ch1 traitement de texte
Ch1   traitement de texteCh1   traitement de texte
Ch1 traitement de texteWael Ismail

exercices Corrigées du merise
exercices Corrigées du  meriseexercices Corrigées du  merise
exercices Corrigées du merise
Yassine Badri

Système d'exploitation TC.pptx
Système d'exploitation TC.pptxSystème d'exploitation TC.pptx
Système d'exploitation TC.pptx
NidAgency

Travaux dirigés 1: algorithme & structures de données
Travaux dirigés 1: algorithme & structures de donnéesTravaux dirigés 1: algorithme & structures de données
Travaux dirigés 1: algorithme & structures de données
Ines Ouaz

Chp3 - Diagramme de Classes
Chp3 - Diagramme de ClassesChp3 - Diagramme de Classes
Chp3 - Diagramme de Classes
Lilia Sfaxi

resume algo 2023.pdf
resume algo 2023.pdfresume algo 2023.pdf
resume algo 2023.pdf
salah fenni

Cours de programmation en c
Cours de programmation en cCours de programmation en c
Cours de programmation en c
benouini rachid

CODAGE.pptx
CODAGE.pptxCODAGE.pptx
CODAGE.pptx
NarjisAbi

Exercices_Python_Fenni_2023 -corrigé.pdf
Exercices_Python_Fenni_2023 -corrigé.pdfExercices_Python_Fenni_2023 -corrigé.pdf
Exercices_Python_Fenni_2023 -corrigé.pdf
salah fenni

Algorithmique et Structures de Données II
Algorithmique et Structures de Données IIAlgorithmique et Structures de Données II
Algorithmique et Structures de Données II
Riadh Bouslimi

Algorithme & structures de données Chap I
Algorithme & structures de données Chap IAlgorithme & structures de données Chap I
Algorithme & structures de données Chap I
Ines Ouaz

Traitement des images avec matlab
Traitement des images avec matlabTraitement des images avec matlab
Traitement des images avec matlab
omar bllaouhamou

Les structures de données.pptx
Les structures de données.pptxLes structures de données.pptx
Les structures de données.pptx
PROFPROF11

L’algorithme 1.pptx
L’algorithme 1.pptxL’algorithme 1.pptx
L’algorithme 1.pptx
Okanimegamers

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études
Fabrice HAUHOUOT


Tendances (20)

Cours fondement du multimedia
Cours fondement du multimediaCours fondement du multimedia
Cours fondement du multimedia

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigés

Travaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de DonnéesTravaux Dirigés : Algorithmique et Structure de Données
Travaux Dirigés : Algorithmique et Structure de Données

ModéLisation De Workflow En Uml
ModéLisation De Workflow En UmlModéLisation De Workflow En Uml
ModéLisation De Workflow En Uml

Ch1 traitement de texte
Ch1   traitement de texteCh1   traitement de texte
Ch1 traitement de texte

exercices Corrigées du merise
exercices Corrigées du  meriseexercices Corrigées du  merise
exercices Corrigées du merise

Système d'exploitation TC.pptx
Système d'exploitation TC.pptxSystème d'exploitation TC.pptx
Système d'exploitation TC.pptx

Travaux dirigés 1: algorithme & structures de données
Travaux dirigés 1: algorithme & structures de donnéesTravaux dirigés 1: algorithme & structures de données
Travaux dirigés 1: algorithme & structures de données

Chp3 - Diagramme de Classes
Chp3 - Diagramme de ClassesChp3 - Diagramme de Classes
Chp3 - Diagramme de Classes

resume algo 2023.pdf
resume algo 2023.pdfresume algo 2023.pdf
resume algo 2023.pdf

Cours de programmation en c
Cours de programmation en cCours de programmation en c
Cours de programmation en c

CODAGE.pptx
CODAGE.pptxCODAGE.pptx
CODAGE.pptx

Exercices_Python_Fenni_2023 -corrigé.pdf
Exercices_Python_Fenni_2023 -corrigé.pdfExercices_Python_Fenni_2023 -corrigé.pdf
Exercices_Python_Fenni_2023 -corrigé.pdf

UML Diagrammes Statiques
UML Diagrammes StatiquesUML Diagrammes Statiques
UML Diagrammes Statiques

Algorithmique et Structures de Données II
Algorithmique et Structures de Données IIAlgorithmique et Structures de Données II
Algorithmique et Structures de Données II

Algorithme & structures de données Chap I
Algorithme & structures de données Chap IAlgorithme & structures de données Chap I
Algorithme & structures de données Chap I

Traitement des images avec matlab
Traitement des images avec matlabTraitement des images avec matlab
Traitement des images avec matlab

Les structures de données.pptx
Les structures de données.pptxLes structures de données.pptx
Les structures de données.pptx

L’algorithme 1.pptx
L’algorithme 1.pptxL’algorithme 1.pptx
L’algorithme 1.pptx

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études


Similaire à Algèbre de boole

ALGEBRE BINAIRE ET CIRCUITS LOGIQUES
ALGEBRE BINAIRE ET CIRCUITS LOGIQUESALGEBRE BINAIRE ET CIRCUITS LOGIQUES
ALGEBRE BINAIRE ET CIRCUITS LOGIQUES
sarah Benmerzouk

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboole
mickel iron

Algebre-de-Boole-et-Simplifications.pdf
Algebre-de-Boole-et-Simplifications.pdfAlgebre-de-Boole-et-Simplifications.pdf
Algebre-de-Boole-et-Simplifications.pdf
informatiquehageryah

Alg ebre de boole ionction-logique-p2-1
Alg ebre de boole ionction-logique-p2-1Alg ebre de boole ionction-logique-p2-1
Alg ebre de boole ionction-logique-p2-1
linuxscout

Algèbre de boole ionction-logique-p2-1
Algèbre de boole ionction-logique-p2-1Algèbre de boole ionction-logique-p2-1
Algèbre de boole ionction-logique-p2-1
linuxscout

Alg ebre de boole ionction-logique-p1
Alg ebre de boole ionction-logique-p1Alg ebre de boole ionction-logique-p1
Alg ebre de boole ionction-logique-p1
linuxscout

Algebre de boole intro -v3
Algebre de boole intro -v3Algebre de boole intro -v3
Algebre de boole intro -v3
linuxscout

Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole Sana Aroussi

Td logique
Td logiqueTd logique
Ch4 circuitscombinatoires
Ch4 circuitscombinatoiresCh4 circuitscombinatoires
Ch4 circuitscombinatoiresmickel iron

M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx
M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptxM-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx
M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx
wafawafa52

architecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdfarchitecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdf
RihabBENLAMINE

Chap 1: Algèbre de bool
Chap 1:  Algèbre de boolChap 1:  Algèbre de bool
Chap 1: Algèbre de boolEPST_INFO

Chaitre 3 Fonctions logiques (1).pptx
Chaitre 3 Fonctions logiques (1).pptxChaitre 3 Fonctions logiques (1).pptx
Chaitre 3 Fonctions logiques (1).pptx
MohammedJaafari3

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesLily Babou

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiques
Lily Babou

Circuits logiques combinatoire
Circuits logiques combinatoireCircuits logiques combinatoire
Circuits logiques combinatoire
linuxscout

Introduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdfIntroduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdf
TarakBenslimane


Similaire à Algèbre de boole (20)

ALGEBRE BINAIRE ET CIRCUITS LOGIQUES
ALGEBRE BINAIRE ET CIRCUITS LOGIQUESALGEBRE BINAIRE ET CIRCUITS LOGIQUES
ALGEBRE BINAIRE ET CIRCUITS LOGIQUES

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboole

Algebre-de-Boole-et-Simplifications.pdf
Algebre-de-Boole-et-Simplifications.pdfAlgebre-de-Boole-et-Simplifications.pdf
Algebre-de-Boole-et-Simplifications.pdf

Alg ebre de boole ionction-logique-p2-1
Alg ebre de boole ionction-logique-p2-1Alg ebre de boole ionction-logique-p2-1
Alg ebre de boole ionction-logique-p2-1

Algèbre de boole ionction-logique-p2-1
Algèbre de boole ionction-logique-p2-1Algèbre de boole ionction-logique-p2-1
Algèbre de boole ionction-logique-p2-1

Alg ebre de boole ionction-logique-p1
Alg ebre de boole ionction-logique-p1Alg ebre de boole ionction-logique-p1
Alg ebre de boole ionction-logique-p1

Algebre de boole intro -v3
Algebre de boole intro -v3Algebre de boole intro -v3
Algebre de boole intro -v3

Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole Chapitre i rappel sur l'algèbre de boole
Chapitre i rappel sur l'algèbre de boole

Td logique
Td logiqueTd logique
Td logique

Ch4 circuitscombinatoires
Ch4 circuitscombinatoiresCh4 circuitscombinatoires
Ch4 circuitscombinatoires

Systemes logiques
Systemes logiquesSystemes logiques
Systemes logiques

M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx
M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptxM-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx
M-Electronique numerique avancee VHDl-FPGA-Chap1-2.pptx

architecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdfarchitecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdf

Chap 1: Algèbre de bool
Chap 1:  Algèbre de boolChap 1:  Algèbre de bool
Chap 1: Algèbre de bool

Chaitre 3 Fonctions logiques (1).pptx
Chaitre 3 Fonctions logiques (1).pptxChaitre 3 Fonctions logiques (1).pptx
Chaitre 3 Fonctions logiques (1).pptx

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiques

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiques

Circuits logiques combinatoire
Circuits logiques combinatoireCircuits logiques combinatoire
Circuits logiques combinatoire

Recursiviteeeeeeeeee
RecursiviteeeeeeeeeeRecursiviteeeeeeeeee
Recursiviteeeeeeeeee

Introduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdfIntroduction à MATLAB et Simulink.pdf
Introduction à MATLAB et Simulink.pdf


Plus de linuxscout

Codage- positif numbers representation
Codage- positif numbers representationCodage- positif numbers representation
Codage- positif numbers representation
linuxscout

Codage-Negative numbers representation
Codage-Negative numbers representationCodage-Negative numbers representation
Codage-Negative numbers representation
linuxscout

ترويج منتجات البحث
ترويج منتجات البحثترويج منتجات البحث
ترويج منتجات البحث
linuxscout

crsdtla-tools-corpus-lexicon.pdf
crsdtla-tools-corpus-lexicon.pdfcrsdtla-tools-corpus-lexicon.pdf
crsdtla-tools-corpus-lexicon.pdf
linuxscout

دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية
دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربيةدور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية
دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية
linuxscout

منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين
منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفينمنطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين
منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين
linuxscout

تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل الآلي
تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل  الآليتشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل  الآلي
تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل الآلي
linuxscout

استغلال الشبكات الاجتماعية في الترويج للعمل التطوعي
استغلال الشبكات الاجتماعية في الترويج للعمل التطوعياستغلال الشبكات الاجتماعية في الترويج للعمل التطوعي
استغلال الشبكات الاجتماعية في الترويج للعمل التطوعي
linuxscout

التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر
التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدرالتطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر
التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر
linuxscout

Info1 cours 4-alphanum-v4
Info1  cours 4-alphanum-v4Info1  cours 4-alphanum-v4
Info1 cours 4-alphanum-v4
linuxscout

Info1 cours 4- bcd-gray v3
Info1  cours 4- bcd-gray v3Info1  cours 4- bcd-gray v3
Info1 cours 4- bcd-gray v3
linuxscout

Info1 cours 3-vf-mi-v1
Info1  cours 3-vf-mi-v1Info1  cours 3-vf-mi-v1
Info1 cours 3-vf-mi-v1
linuxscout

Info1 cours 3-codage-m iv5
Info1  cours 3-codage-m iv5Info1  cours 3-codage-m iv5
Info1 cours 3-codage-m iv5
linuxscout

Info1 cours 3-codage-mi-sys num
Info1  cours 3-codage-mi-sys numInfo1  cours 3-codage-mi-sys num
Info1 cours 3-codage-mi-sys num
linuxscout

Codage cours1--mi
Codage cours1--miCodage cours1--mi
Codage cours1--mi
linuxscout

Codage cours 2-software-mi-
Codage  cours 2-software-mi-Codage  cours 2-software-mi-
Codage cours 2-software-mi-
linuxscout

Codage cours 1-intro-mi1-
Codage  cours 1-intro-mi1-Codage  cours 1-intro-mi1-
Codage cours 1-intro-mi1-
linuxscout

Structure machine : Les registres
Structure machine : Les registresStructure machine : Les registres
Structure machine : Les registres
linuxscout

Intro archi
Intro archiIntro archi
Intro archi
linuxscout

Circuits séquentiels v5
Circuits séquentiels v5Circuits séquentiels v5
Circuits séquentiels v5
linuxscout


Plus de linuxscout (20)

Codage- positif numbers representation
Codage- positif numbers representationCodage- positif numbers representation
Codage- positif numbers representation

Codage-Negative numbers representation
Codage-Negative numbers representationCodage-Negative numbers representation
Codage-Negative numbers representation

ترويج منتجات البحث
ترويج منتجات البحثترويج منتجات البحث
ترويج منتجات البحث

crsdtla-tools-corpus-lexicon.pdf
crsdtla-tools-corpus-lexicon.pdfcrsdtla-tools-corpus-lexicon.pdf
crsdtla-tools-corpus-lexicon.pdf

دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية
دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربيةدور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية
دور المصادر المفتوحة في أبحاث اللسانيات الحاسوبية العربية

منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين
منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفينمنطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين
منطيق : تطوير برنامج مفتوح المصدر لقراءة النصوص العربية آليا للمكفوفين

تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل الآلي
تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل  الآليتشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل  الآلي
تشكيلة: مدونة النصوص العربية المشكولة ودورها في تطوير برامج التشكيل الآلي

استغلال الشبكات الاجتماعية في الترويج للعمل التطوعي
استغلال الشبكات الاجتماعية في الترويج للعمل التطوعياستغلال الشبكات الاجتماعية في الترويج للعمل التطوعي
استغلال الشبكات الاجتماعية في الترويج للعمل التطوعي

التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر
التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدرالتطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر
التطبيقات اللسانية الحاسوبية للغة العربية: البدائل مفتوحة المصدر

Info1 cours 4-alphanum-v4
Info1  cours 4-alphanum-v4Info1  cours 4-alphanum-v4
Info1 cours 4-alphanum-v4

Info1 cours 4- bcd-gray v3
Info1  cours 4- bcd-gray v3Info1  cours 4- bcd-gray v3
Info1 cours 4- bcd-gray v3

Info1 cours 3-vf-mi-v1
Info1  cours 3-vf-mi-v1Info1  cours 3-vf-mi-v1
Info1 cours 3-vf-mi-v1

Info1 cours 3-codage-m iv5
Info1  cours 3-codage-m iv5Info1  cours 3-codage-m iv5
Info1 cours 3-codage-m iv5

Info1 cours 3-codage-mi-sys num
Info1  cours 3-codage-mi-sys numInfo1  cours 3-codage-mi-sys num
Info1 cours 3-codage-mi-sys num

Codage cours1--mi
Codage cours1--miCodage cours1--mi
Codage cours1--mi

Codage cours 2-software-mi-
Codage  cours 2-software-mi-Codage  cours 2-software-mi-
Codage cours 2-software-mi-

Codage cours 1-intro-mi1-
Codage  cours 1-intro-mi1-Codage  cours 1-intro-mi1-
Codage cours 1-intro-mi1-

Structure machine : Les registres
Structure machine : Les registresStructure machine : Les registres
Structure machine : Les registres

Intro archi
Intro archiIntro archi
Intro archi

Circuits séquentiels v5
Circuits séquentiels v5Circuits séquentiels v5
Circuits séquentiels v5


Dernier

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Yuma91

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine
sewawillis

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf
Moukagni Evrard

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit
MelDjobo


Dernier (12)

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit


Algèbre de boole

  • 1. Module: Architecture des ordinateurs 1ère MI S2 Circuits Logiques ‫الدارات النطقية‬ Taha Zerrouki Taha.zerrouki@gmail.com 1
  • 2. Module: Architecture des ordinateurs 1ère MI S2 Circuits Logiques ‫الدارات النطقية‬ Taha Zerrouki Taha.zerrouki@gmail.com 2
  • 3. Plan • Algèbre de Boole • Portes Logiques 3
  • 5. L'algèbre de Boole • L'algèbre de Boole, ou calcul booléen, est la partie des mathématiques, de la logique et de l'électronique qui s'intéresse aux opérations et aux fonctions sur les variables logiques. 5
  • 6. Boole • Elle fut initiée en 1854 par le mathématicien britannique George Boole 6
  • 7. 1. Introduction • Les machines numériques sont constituées d’un ensemble de circuits électroniques. • Chaque circuit fournit une fonction logique bien déterminée ( addition, comparaison ,….). A Circuit F(A,B) B La fonction F(A,B) peut être : la somme de A et B , ou le résultat de la comparaison de A et B ou une autre fonction 7
  • 8. • Pour concevoir et réaliser ce circuit on doit avoir un modèle mathématique de la fonction réalisée par ce circuit . • Ce modèle doit prendre en considération le système binaire. • Le modèle mathématique utilisé est celui de Boole. 8
  • 9. 3.3. Fonction logique • C’est une fonction qui relie N variables logiques avec un ensemble d’opérateurs logiques de base. • Dans l’Algèbre de Boole il existe trois opérateurs de base : NON , ET , OU. • La valeur d’une fonction logique est égale à 1 ou 0 selon les valeurs des variables logiques. • Si une fonction logique possède N variables logiques  2n combinaisons  la fonction possède 2n valeurs. • Les 2n combinaisons sont représentées dans une table qui s’appelle table de vérité ( TV ). 9
  • 11. Exemple d’une fonction logique F ( A, B, C ) = A.B.C + A.B.C + A.B.C + A.B.C La fonction possède 3 variables  23 combinaisons F C B A 0 0 0 1 1 0 0 0 0 1 0 1 1 1 0 0 0 0 1 1 1 0 1 0 0 1 1 1 Une table de vérité 0 1 1 1 11
  • 12. Priorité des opérateurs • Pour évaluer une expression logique : () NON ET OU ‫أولوية العوامل‬ 12
  • 13. F(A, B, C) = (A . B) . ( C + B) + A.B.C si on veut calculer F(0,1,1) alors : F(0,1,1) = (0.1)(1 + 1) + 0.1.1 F(0,1,1) = (0 ) (1 ) + 0.0.1 F(0,1,1) = 1.1 + 0.0.1 F(0,1,1) = 1 + 0 F(0,1,1) = 1 13
  • 14. Priorité des opérateurs F(A, B, C) = (A . B) . ( C + B) + A.B.C Calculer F(0,1,1) 14
  • 15. Priorité des opérateurs F(A, B, C) = (A . B) . ( C + B) + A.B.C si on veut calculer F(0,1,1) alors : F(0,1,1) = (0.1)(1 + 1) + 0.1.1 F(0,1,1) = (0 ) (1 ) + 0.0.1 F(0,1,1) = 1.1 + 0.0.1 F(0,1,1) = 1 + 0 F(0,1,1) = 1 15
  • 16. Table de vérité • Tracer la table de vérité de F(A,B,C) F(A, B, C) = (A . B) . ( C + B) + A.B.C 16
  • 17. Solution •Pour trouver la table de vérité , il faut trouver la valeur de la fonction F pour chaque combinaisons des trois variables A, B , C •3 variables  2 3 = 8 combinaisons F(A, B, C) = (A . B) . ( C + B) + A.B.C F C B A 0 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 0 0 0 1 1 1 0 1 F(1,1,0) = ( 1. 1) .(0 + 1) + 1 . 1 .0 = 0 0 0 1 1 F(1,1,1) = ( 1. 1) .(1 + 1) + 1 . 1 .1 = 0 0 1 1 1 F(0,0,0) = ( 0. 0) .(0 + 0) + 0 . 0 .0 = 0 F(0,0,1) = ( 0. 0) .(1 + 0) + 0 . 0 .1 = 1 F(0,1,0) = ( 0. 1) .(0 + 1) + 0 . 1 .0 = 1 F(0,1,1) = ( 0. 1) .(1 + 1) + 0 . 1 .1 = 1 F(1,0,0) = ( 1. 0) .(0 + 0) + 1 . 0 .0 = 0 F(1,0,1) = ( 1. 0) .(1 + 0) + 1 . 0 .1 = 1 17
  • 18. 4.5 Lois fondamentales de l’Algèbre de Boole •L’opérateur NON A= A A+ A = 1 A. A = 0 18
  • 19. •L’opérateur ET ( A.B ).C = A.( B.C ) = A.B.C Associativité A.B = B. A Commutativité A. A = A A.1 = A Idempotence Elément neutre A.0 = 0 Elément absorbant 19
  • 20. • L’opérateur OU ( A + B) + C = A + ( B + C ) = A + B + C A+ B = B + A A+ A = A Associativité Commutativité Idempotence A+ 0 = A A+ 1= 1 Elément neutre Elément absorbant 20
  • 21. •Distributivité A . ( B + C ) = ( A . B ) + ( A . C ) Distributivité du ET sur le OU A + ( B . C ) = (A + B).(A + C) Distributivité du OU sur le ET •Autres relations utiles A + ( A.B) = A A. ( A + B) = A (A + B) . (A + B) = A A + A.B= A + B 21
  • 22. 5. Dualité de l’algèbre de Boole • Toute expression logique reste vrais si on remplace le ET par le OU , le OU par le ET , le 1 par 0 , le 0 par 1. • Exemple : A + 1= 1 → A.0 = 0 A + A = 1→ A.A = 0 ‫التقابل‬ 22
  • 24. 6. Théorème de DE-MORGANE •La somme logique complimentée de deux variables est égale au produit des compléments des deux variables. A+ B = A . B • Le produit logique complimenté de deux variables est égale au somme logique des compléments des deux variables. A.B = A + B 24
  • 25. 6.1 Généralisation du Théorème DEMORGANE à N variables A.B.C...... = A + B + C + .......... A + B + C + ........... = A.B.C...... ‫مجوم الجتام = مجووع الوجووع‬ ‫مجوم الوجووع = متام الوجووع‬ 25
  • 27. OU exclusif ( XOR) F ( A, B) = A ⊕ B A ⊕ B = A.B + A.B 27
  • 28. NAND ( NON ET ) F(A, B) = A . B F ( A, B ) = A ↑ B 28
  • 29. NOR ( NON OU ) F(A, B) = A + B F ( A, B ) = A ↓ B 29
  • 30. 7.4 NAND et NOR sont des opérateurs universels • En utilisant les NAND et les NOR on peut exprimer n’importe qu’elle expression ( fonction ) logique. • Pour cela , Il suffit d’exprimer les opérateurs de base ( NON , ET , OU ) avec des NAND et des NOR. 30
  • 31. 7.4.1 Réalisation des opérateurs de base avec des NOR A = A+ A = A↓ A A + B = A + B = A ↓ B = (A ↓ B) ↓ (A ↓ B) A.B = A.B = A + B = A ↓ B = (A ↓ A) ↓ (B ↓ B) 31
  • 32. Exercice • Exprimer le NON , ET , OU en utilisant des NAND ? 32
  • 33. 7.4.3 Propriétés des opérateurs NAND et NOR A↑ 0= 1 A↓ 0= A A↑ 1= A A↓ 1= 0 A↑ B = B↑ A A↓ B = B↓ A ( A ↑ B) ↑ C ≠ A ↑ ( B ↑ C ) ( A ↓ B) ↓ C ≠ A ↓ ( B ↓ C ) 33
  • 35. Étude d’une fonction logique • • • • • Définition textuelle d’une fonction logique Les entrées et les sorties ‫دراسة دالة منطقية‬ Table de vérité ،‫ تعريف‬Formes algébriques ‫ الوتاخل والوخعرج‬Simplification: ،‫- متول الحقيقة‬ – Algébrique – Table de Karnaugh ،‫- شكل مبري‬ • Logigramme ،‫ تبسيط‬35 ‫- رسم الوخطط‬
  • 36. 1. Définition textuelle d’une fonction logique • Généralement la définition du fonctionnement d’un système est donnée sous un format textuelle . • Pour faire l’étude et la réalisation d’un tel système on doit avoir son modèle mathématique (fonction logique). • Donc il faut tirer ( déduire ) la fonction logique a partir de la description textuelle. 36
  • 37. Exemple : définition textuelle du fonctionnement d’un système • Une serrure de sécurité s’ouvre en fonction de trois clés. Le fonctionnement de la serrure est définie comme suite : – La serrure est ouverte si au moins deux clés sont utilisées. – La serrure reste fermée dans les autres cas . Donner la schéma du circuit qui permet de contrôler l’ouverture de la serrure ? 37
  • 38. Si on reprend l’exemple de la serrure : – Le système possède trois entrées : chaque entrée représente une clé. – On va correspondre à chaque clé une variable logique: clé 1  A , la clé 2  B , la clé 3  C • Si la clé 1 est utilisée alors la variable A=1 sinon A =0 • Si la clé 2 est utilisée alors la variable B=1 sinon B =0 • Si la clé 3 est utilisée alors la variable C=1 sinon C =0 – Le système possède une seule sortie qui correspond à l’état de la serrure ( ouverte ou fermé ). – On va correspondre une variable S pour designer la sortie : • S=1 si la serrure est ouverte , • S=0 si elle est fermée 38
  • 39. S=F(A,B,C) F(A,B,C)= 1 si au mois deux clés sont introduites F(A,B,C)=0 si non . A B Circuit S=F(A,B,C) C Remarque : Il est important de préciser aussi le niveau logique avec lequel on travail ( logique positive ou négative ). 39
  • 40. 2. Table de vérité ( Rappel ) • Si une fonction logique possède N variables logiques  2n combinaisons  la fonction possède 2n valeurs. • Les 2n combinaisons sont représentées dans une table qui s’appelle table de vérité. 40
  • 41. 2. Table de vérité ( Exemple ) S C B A 0 0 0 0 A + B + C : max terme 0 1 0 0 A + B + C : max terme 0 0 1 0 A + B + C : max terme 1 1 1 0 A .B.C 0 0 0 1 A + B + C : max terme 1 1 0 1 A .B.C : min terme 1 0 1 1 1 1 1 1 A .B.C A .B.C : min terme : min terme : min terme 41
  • 42. 2.3 Extraction de la fonction logique à partir de la T.V • F = somme min termes F ( A, B, C ) = A . B . C + A . B . C + A . B . C + A . B . C • F = produit des max termes F(A, B, C) = ( A + B + C) (A + B + C)(A + B + C) (A + B + C) 42
  • 43. 3. Forme canonique d’une fonction logique • On appel forme canonique d’une fonction la forme ou chaque terme de la fonction comportent toutes les variables. • Exemple : F(A, B, C) = ABC + A CB + ABC 43
  • 44. 3.1 Première forme canonique • Première forme canonique (forme disjonctive) : somme de produits • C’est la somme des min termes. F ( A, B, C ) = A . B . C + A . B . C + A . B . C + A . B . C •Cette forme est la forme la plus utilisée. 44
  • 45. 3.2 Deuxième forme canonique • Deuxième forme canonique (conjonctive): produit de sommes • Le produit des max termes F(A, B, C) = ( A + B + C) (A + B + C)(A + B + C) (A + B + C) 45
  • 46. • 1ère Forme  2ème forme 46
  • 47. Remarque 1 • On peut toujours ramener n’importe qu’elle fonction logique à l’une des formes canoniques. • Cela revient à rajouter les variables manquants dans les termes qui ne contiennent pas toutes les variables ( les termes non canoniques ). • Cela est possible en utilisant les règles de l’algèbre de Boole : – Multiplier un terme avec une expression qui vaut 1 – Additionner à un terme avec une expression qui vaut 0 – Par la suite faire la distribution 47
  • 48. Exemple : 1. F(A, B) = A + B = A (B + B) + B( A + A) = AB + A B + AB + AB = AB + A B + AB 2. F(A, B, C) = AB + C = AB(C + C) + C( A + A) = ABC + ABC + AC + AC = ABC + ABC + AC(B + B) + AC (B + B) = ABC + ABC + ABC + A BC + ABC + A BC = ABC + ABC + A BC + A B C + A B C 48
  • 49. Remarque 2 • Il existe une autre représentation des formes canoniques d’une fonction , cette représentation est appelée forme numérique. • R : pour indiquer la forme disjonctive • P : pour indiquer la forme conjonctive. Exemple : si on prend une fonction avec 3 variables R( 2,4,6) = ∑ P(0,1,3,5,7) = (2,4,6) = R( 010,100,110) = ABC + A BC + ABC ∏ (0,1,3,5,7) = P(000,001,011,101,111) = (A + B + C)(A + B + C) (A + B + C ) (A + B + C ) (A + B + C) 49
  • 50. Remarque 3 : déterminer F F C B FA 1 0 0 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 1 0 1 0 0 0 1 0 1 1 0 1 0 1 0 1 1 0 1 1 1 1 F = A.B.C + A.B.C + A.B.C + 50 .B.C A
  • 51. Exercice 1 • Déterminer la première , la deuxième forme canonique et la fonction inverse à partir de la TV suivante ? Tracer le logigramme de la fonction ? F 0 1 1 0 B 0 1 0 1 A 0 0 1 1 51
  • 52. Exercice 2 • Faire le même travail avec la T.V suivante : S C B A 0 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 0 0 0 1 1 1 0 1 1 0 1 1 1 1 1 1 52
  • 54. 4. Simplification des fonctions logiques • L’objectif de la simplification des fonctions logiques est de : – réduire le nombre de termes dans une fonction – et de réduire le nombre de variables dans un terme 54
  • 55. 4. Simplification des fonctions logiques • Cela afin de réduire le nombre de portes logiques utilisées  réduire le coût du circuit • Plusieurs méthodes existent pour la simplification : – La Méthode algébrique – Les Méthodes graphiques : ( ex : table de karnaugh ) – Les méthodes programmables 55
  • 56. 5. Méthode algébrique • Le principe consiste à appliquer les règles de l’algèbre de Boole afin d’éliminer des variables ou des termes. • Mais il n’y a pas une démarche bien spécifique. • Voici quelques règles les plus utilisées : A.B+ A.B= B A + A.B= A A + A.B= A + B ( A + B) ( A + B) = A A . ( A + B) = A A . ( A + B) = A . B 56
  • 57. 5.1 Règles de simplification • Règles 1 : regrouper des termes à l’aide des règles précédentes • Exemple ABC + ABC + A BCD = AB (C + C) + A BCD = AB + A BCD = A ( B + B (CD)) = A ( B + CD) = AB + ACD 57
  • 58. • Règles 2 : Rajouter un terme déjà existant à une expression • Exemple : A B C + ABC + A BC + ABC = ABC + ABC + ABC + A BC + ABC + ABC = BC + AC + AB 58
  • 59. • Règles 3 : il est possible de supprimer un terme superflu ( un terme en plus ), c’est-àdire déjà inclus dans la réunion des autres termes. Exemple 1 : F(A, B, C) = A B + BC + AC = AB + BC + AC ( B + B) = AB + BC + ACB + A BC = AB ( 1 + C) + BC (1 + A) = AB + BC 59
  • 60. Exemple 2 : il existe aussi la forme conjonctive du terme superflu F(A, B, C) = (A + B) . (B + C) . (A + C) = (A + B) . (B + C) . (A + C + B.B) = (A + B) . (B + C) . (A + C + B) .(A + C + B) = (A + B) . (A + C + B) . (B + C) .(A + C + B) = (A + B) . (B + C) 60
  • 61. • Règles 4 : il est préférable de simplifier la forme canonique ayant le nombre de termes minimum. • Exemple : F ( A, B, C ) = R ( 2,3,4,5,6,7) F(A, B, C) = R( 0,1) = A . B . C + A . B . C = A . B (C + C) = A.B= A + B F(A, B, C) = F(A, B, C) = A + B = A + B 61
  • 62. Exercice Démontrer la proposition suivante : A.B + B.C + A.C + A.B.C + A.B.C + A.B.C = A + B + C Donner la forme simplifiée de la fonction suivante : F ( A, B, C , D) = ABCD + A BCD + ABC D + ABC D + ABCD 62
  • 63. Simplification par la table de Karnaugh 63
  • 64. Les termes adjacents •Examinons l’expression suivante : A.B+ A.B AB + A B = A( B + B ) = A •Ces termes sont dites adjacents. ‫متجاورة‬ ‫حدود‬ 64
  • 65. Exemple de termes adjacents Ces termes sont adjacents A.B + A.B = B A.B.C + A.B.C = A.C A.B.C.D + A.B.C.D = A.B.D Ces termes ne sont pas adjacents A.B + A.B A.B.C + A.B.C A.B.C.D + A.B.C.D 65
  • 66. Table de karnaugh •La méthode de Karnaugh se base sur la règle précédente. • Méthode graphique pour detecter tous les termes adjacents 66
  • 67. A B 1 AB C 10 0 11 01 00 0 0 1 1 Tableau à 2 variables Tableaux à 3 variables 67
  • 68. Tableau à 4 variables AB CD 10 11 01 00 00 01 11 10 68
  • 69. Tableau à 5 variables AB CD 10 11 01 AB CD 10 00 11 01 00 00 01 01 11 11 10 U=0 00 10 U= 1 69
  • 71. Exemple 1 : 3 variables AB C 10 11 01 00 0 1 1 1 1 1 1 F ( A, B, C ) = C + AB 71
  • 72. Exemple 2 : 4 variables AB CD 10 11 01 00 00 1 1 1 1 1 01 11 1 10 F ( A, B, C , D ) = C.D + A.B.C + A.B.C.D 72
  • 73. Exemple 3 : 4 variables AB CD 10 11 01 1 1 00 1 1 01 1 11 1 1 00 1 10 F ( A, B, C , D) = A B + B D + BC D 73
  • 74. Exemple 4 : 5 variables AB CD 10 11 01 AB CD 10 00 1 1 01 1 1 11 1 10 01 00 1 11 U=0 00 1 00 1 1 01 1 1 11 1 10 1 U= 1 F(A, B, C, D, U) = A B + A.B.D.U + A.C.D.U + A.B.D.U 74
  • 75. Exercice Trouver la forme simplifiée des fonctions à partir des deux tableaux ? AB CD 10 AB C 10 11 01 1 1 1 1 1 00 1 11 01 1 00 1 0 1 00 01 1 11 1 1 1 75 1 10
  • 76. Fonction non totalement définie ‫دالة تعريفها ناقص‬ 76
  • 77. 6.5 Cas d’une fonction non totalement définie • Examinons l’exemple suivant : Une serrure de sécurité s’ouvre en fonction de quatre clés A, B, C D. Le fonctionnement de la serrure est définie comme suite : S(A,B,C,D)= 1 si au moins deux clés sont utilisées S(A,B,C,D)= 0 sinon Les clés A et D ne peuvent pas être utilisées en même temps. •On remarque que si la clé A et D sont utilisées en même temps l’état du système n’est pas déterminé. •Ces cas sont appelés cas impossibles ou interdites  comment représenter ces cas dans la table de vérité ?. 77
  • 78. S D C B A 0 0 0 0 0 0 1 0 0 0 •Les cas impossibles sont représentées 0 0 1 0 0 aussi par des X dans la table de karnaugh 1 1 1 0 0 0 0 0 1 0 1 1 0 1 0 1 0 1 1 0 1 1 1 1 0 0 0 0 0 1 X 1 0 0 1 1 0 1 0 1 X 1 1 0 1 1 0 0 1 1 X 1 0 1 1 1 0 1 1 1 X 1 1 78 1 1 •Pour les cas impossibles ou interdites il faut mettre un X dans la T.V . AB CD 10 11 01 00 00 1 X X 1 X X 1 01 1 1 1 1 11 10
  • 79. • Il est possible d’utiliser les X dans des regroupements : – Soit les prendre comme étant des 1 – Ou les prendre comme étant des 0 • Il ne faut pas former des regroupement qui contient uniquement des X AB CD 10 11 01 00 00 1 X X X X 1 1 1 01 1 1 1 11 10 AB 79
  • 84. Exercice 1 Trouver la fonction logique simplifiée à partir de la table suivante ? AB CD 10 11 01 X 1 1 X 00 00 1 01 1 X 1 11 X 1 X 10 84
  • 90. 7.3 NOR ( NON OU ) F(A, B) = A + B F ( A, B ) = A ↓ B 90
  • 92. 7.2 NAND ( NON ET ) F(A, B) = A . B F ( A, B ) = A ↑ B 92
  • 94. OU exclusif (XOR) F ( A, B) = A ⊕ B A ⊕ B = A.B + A.B 94
  • 96. Exercice 1 • Donner le logigramme des fonctions suivantes : F(A, B) = A.B + A.B F(A, B, C) = (A + B).(A + C).(B + C) F(A, B, C) = (A . B) . ( C + B) + A.B.C 96
  • 97. Exercice 2 : Donner l’équation de F ? 97
