Le béton armé
Historique et technologie
www.jexpoz.com
Pourquoi armer le béton ?
 Reprendre les efforts de traction
 S’opposer à la fissuration du béton
 Assurer la liaison entre éléments
 Pour des raisons de sécurité
 Le matériau « béton armé » : une
merveille !
Même coefficient de dilatation
Le Ph du liant protège l’acier
www.jexpoz.com

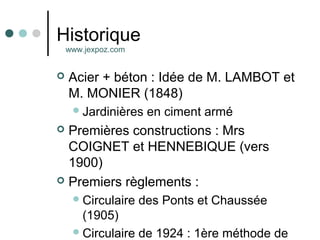

Historique
 Acier + béton : Idée de M. LAMBOT et
M. MONIER (1848)
Jardinières en ciment armé
 Premières constructions : Mrs
COIGNET et HENNEBIQUE (vers
1900)
 Premiers règlements :
Circulaire des Ponts et Chaussée
(1905)
Circulaire de 1924 : 1ère méthode de
www.jexpoz.com
Exemple de réalisation 1900
 Immeuble rue Danton à Paris

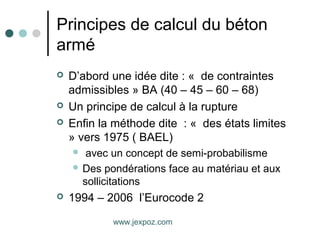

Principes de calcul du béton
armé
 D’abord une idée dite : « de contraintes
admissibles » BA (40 – 45 – 60 – 68)
 Un principe de calcul à la rupture
 Enfin la méthode dite : « des états limites
» vers 1975 ( BAEL)
 avec un concept de semi-probabilisme
 Des pondérations face au matériau et aux
sollicitations
 1994 – 2006 l’Eurocode 2
www.jexpoz.com

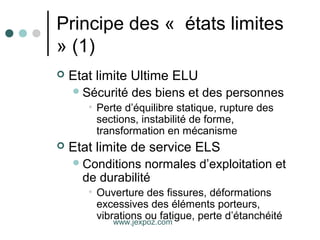

Principe des « états limites
» (1)
 Etat limite Ultime ELU
Sécurité des biens et des personnes
• Perte d’équilibre statique, rupture des
sections, instabilité de forme,
transformation en mécanisme
 Etat limite de service ELS
Conditions normales d’exploitation et
de durabilité
• Ouverture des fissures, déformations
excessives des éléments porteurs,
vibrations ou fatigue, perte d’étanchéité
www.jexpoz.com
Principe des « états limites »
(2)
 Les actions
Les actions permanentes (Ex : poids
propre)
Les actions variables dues aux
charges d’exploitation (Norme NF P
06 001)
• Les actions dues aux conditions
d’environnement
Les actions accidentelles
 Les sollicitations
 Les combinaisons d’actions, avec les
Décomposition en sollicitations
élémentaires
 Efforts normaux
Compression simple
Traction simple
Flexion simple
 Effort tranchant
 Flexion composée, ou torsion, etc.
 Pièces fléchies hyperstatiques
 Cas des instabilités de forme….
www.jexpoz.com
Exemple de sollicitation (a)
 Cas de la flexion simple
www.jexpoz.com
Exemple de sollicitation (b)
 Calcul en flexion simple
www.jexpoz.com

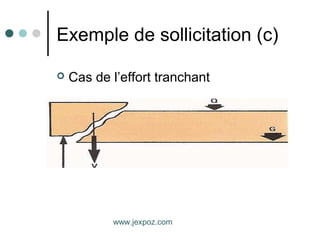

Exemple de sollicitation (c)
 Cas de l’effort tranchant
www.jexpoz.com

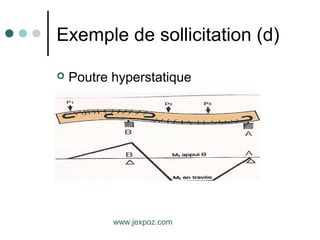

Exemple de sollicitation (d)
 Poutre hyperstatique
www.jexpoz.com

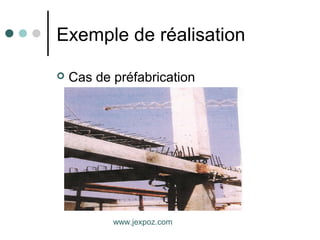

Exemple de réalisation
 Cas de préfabrication
www.jexpoz.com

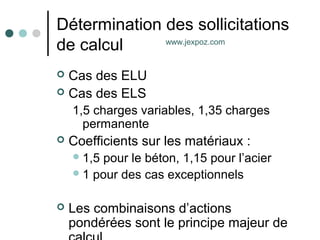

Détermination des sollicitations
de calcul
 Cas des ELU
 Cas des ELS
1,5 charges variables, 1,35 charges
permanente
 Coefficients sur les matériaux :
1,5 pour le béton, 1,15 pour l’acier
1 pour des cas exceptionnels
 Les combinaisons d’actions
pondérées sont le principe majeur de
www.jexpoz.com

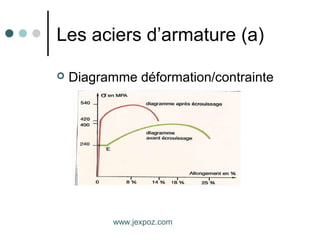

Les aciers d’armature (a)
 Diagramme déformation/contrainte
www.jexpoz.com

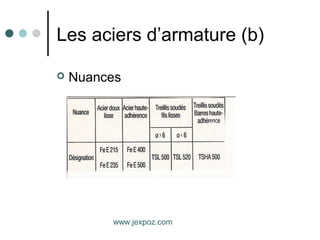

Les aciers d’armature (b)
 Nuances
www.jexpoz.com
Les aciers d’armature (c)
Description des barres
www.jexpoz.com

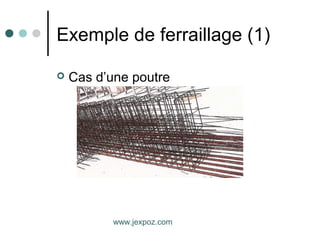

Exemple de ferraillage (1)
 Cas d’une poutre
www.jexpoz.com
Exemple de ferraillage (2)
 Cas d’un plancher
www.jexpoz.com
Exemple de ferraillage (3)
 Mise en œuvre
www.jexpoz.com

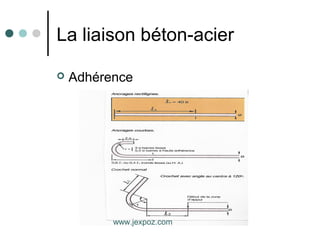

La liaison béton-acier
 Adhérence
www.jexpoz.com
Dispositions des armatures
dans les cas usuels (a)
 Poteau en compression simple
www.jexpoz.com
Dispositions des armatures
dans les cas usuels (b)
 Poutre en flexion simple
www.jexpoz.com
Dispositions des armatures
dans les cas usuels (c)
 Murs en béton armé
www.jexpoz.com
Dispositions des armatures
dans les cas usuels (d)
 Murs de soutènement
www.jexpoz.com
Exemple de ferraillage
dense
 Ferraillage d’un voile en B.A.
www.jexpoz.com

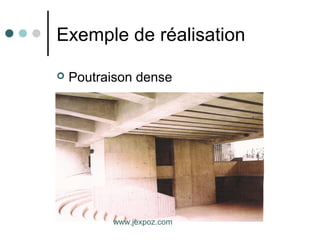

Exemple de réalisation
 Poutraison dense
www.jexpoz.com
