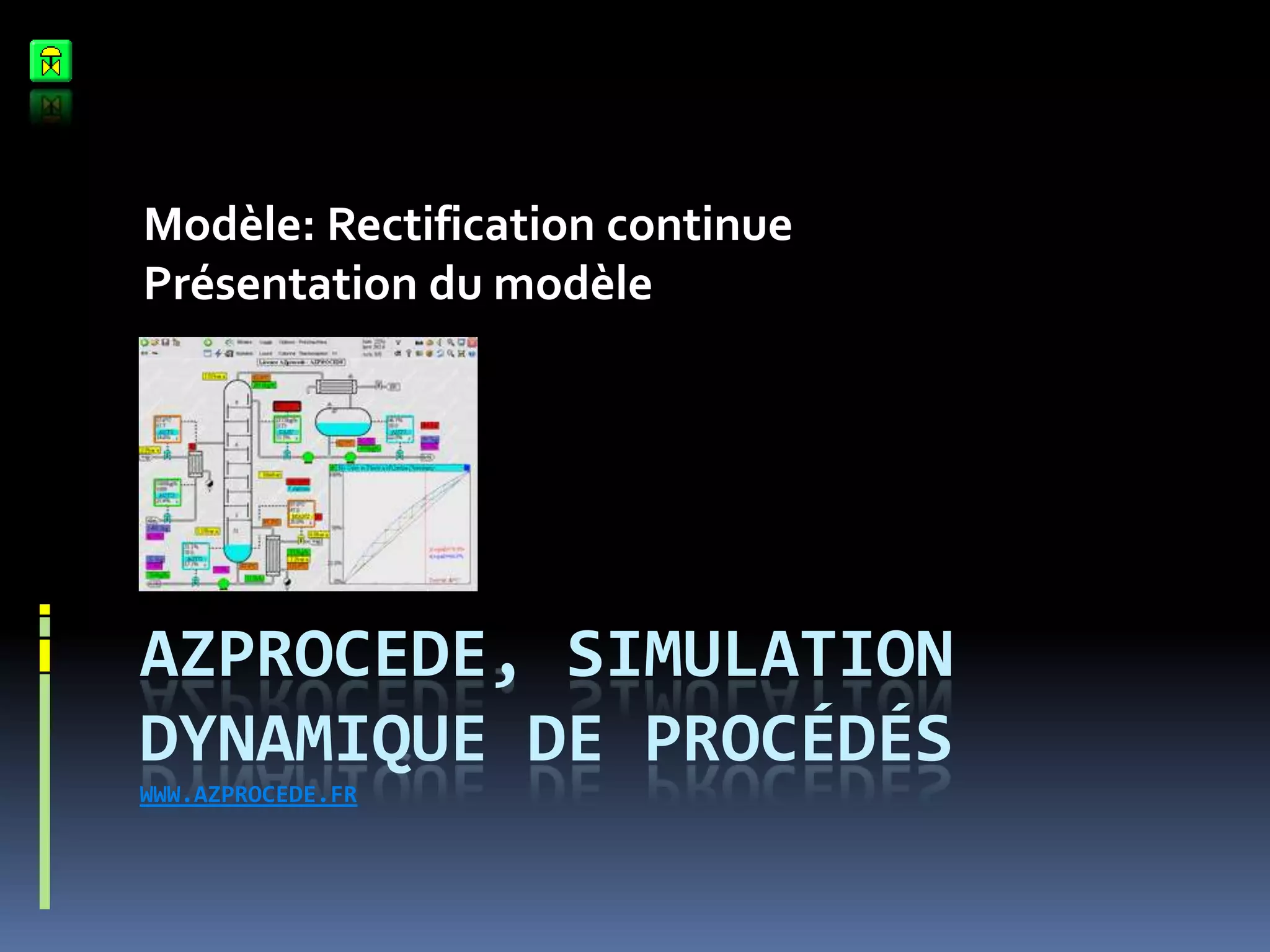

Modèle: Rectification continue
Présentation du modèle

AZPROCEDE, SIMULATION
DYNAMIQUE DE PROCÉDÉS
WWW.AZPROCEDE.FR

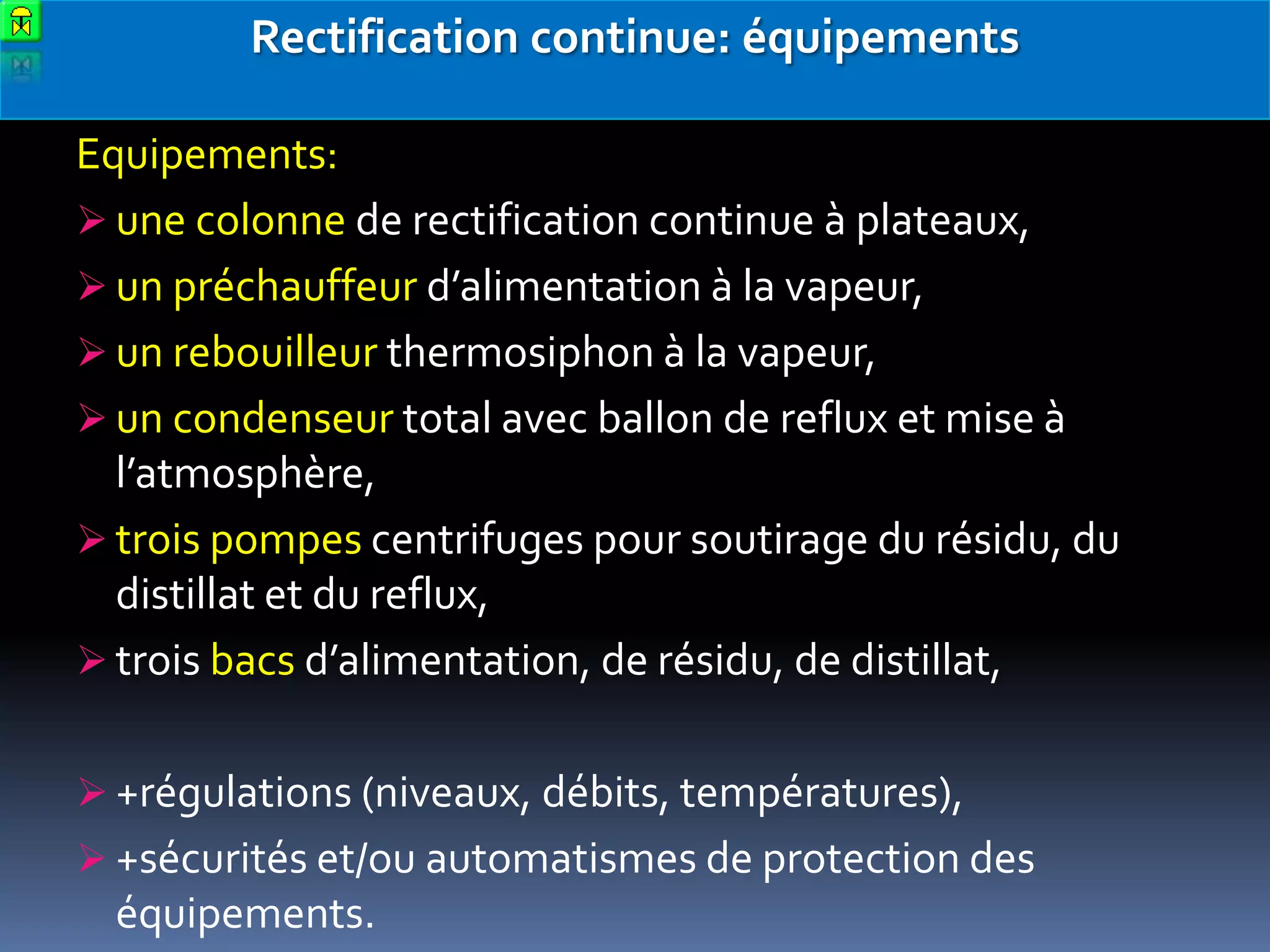

Rectification continue: équipements
Equipements:
 une colonne de rectification continue à plateaux,
 un préchauffeur d’alimentation à la vapeur,
 un rebouilleur thermosiphon à la vapeur,
 un condenseur total avec ballon de reflux et mise à
l’atmosphère,
 trois pompes centrifuges pour soutirage du résidu, du
distillat et du reflux,
 trois bacs d’alimentation, de résidu, de distillat,
 +régulations (niveaux, débits, températures),
 +sécurités et/ou automatismes de protection des

équipements.

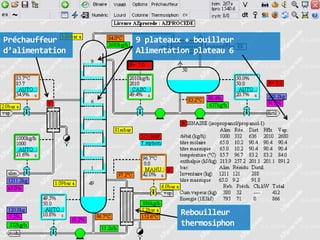

Préchauffeur
d’alimentation

9 plateaux + bouilleur
Alimentation plateau 6

Rebouilleur
thermosiphon
Condenseur total
reflux

Ballon de reflux

alimentation

distillat

résidu

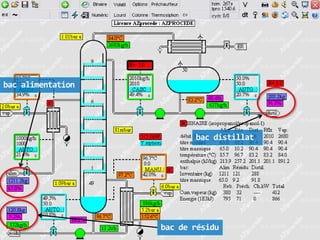

bac alimentation

bac distillat

bac de résidu

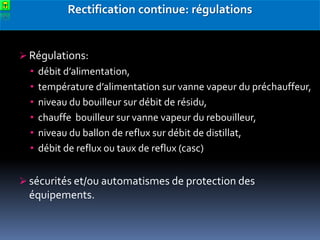

Rectification continue: régulations

 Régulations:
• débit d’alimentation,
• température d’alimentation sur vanne vapeur du préchauffeur,
• niveau du bouilleur sur débit de résidu,
• chauffe bouilleur sur vanne vapeur du rebouilleur,
• niveau du ballon de reflux sur débit de distillat,
• débit de reflux ou taux de reflux (casc)
 sécurités et/ou automatismes de protection des

équipements.

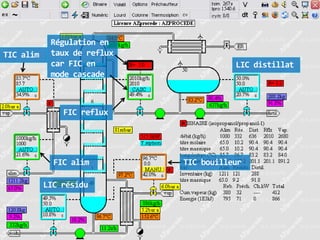

TIC alim

Régulation en
taux de reflux
car FIC en
mode cascade

LIC distillat

FIC reflux

FIC alim
LIC résidu

TIC bouilleur

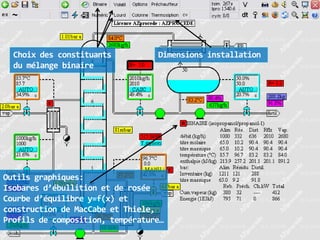

Choix des constituants
du mélange binaire

Dimensions installation

Outils graphiques:
Isobares d’ébullition et de rosée
Courbe d’équilibre y=f(x) et
construction de MacCabe et Thiele,
Profils de composition, température…

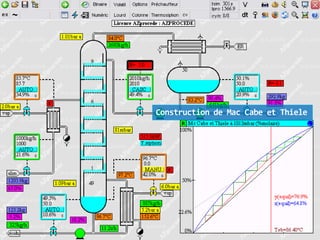

Construction de Mac Cabe et Thiele

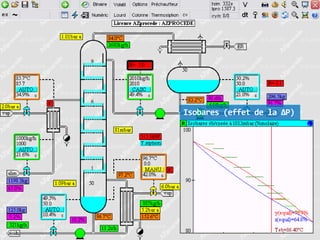

Isobares (effet de la ΔP)

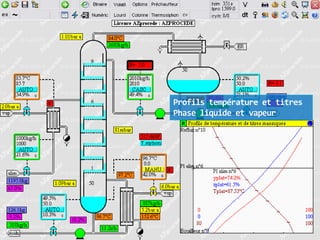

Profils température et titres
Phase liquide et vapeur
Profil de débit
zone enrichissement
et épuisement

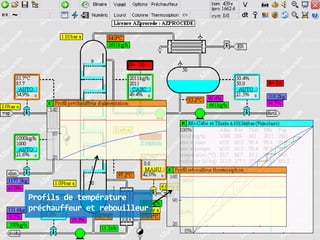

Profils de température
préchauffeur et rebouilleur

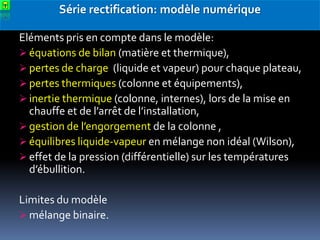

Série rectification: modèle numérique
Eléments pris en compte dans le modèle:
 équations de bilan (matière et thermique),
 pertes de charge (liquide et vapeur) pour chaque plateau,
 pertes thermiques (colonne et équipements),
 inertie thermique (colonne, internes), lors de la mise en
chauffe et de l’arrêt de l’installation,
 gestion de l’engorgement de la colonne ,
 équilibres liquide-vapeur en mélange non idéal (Wilson),
 effet de la pression (différentielle) sur les températures
d’ébullition.
Limites du modèle
 mélange binaire.

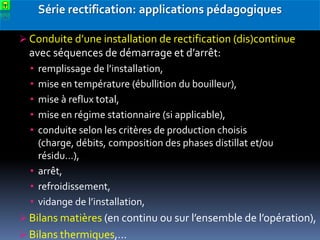

Série rectification: applications pédagogiques
 Conduite d’une installation de rectification (dis)continue

avec séquences de démarrage et d’arrêt:
•
•
•
•
•

remplissage de l’installation,
mise en température (ébullition du bouilleur),
mise à reflux total,
mise en régime stationnaire (si applicable),
conduite selon les critères de production choisis
(charge, débits, composition des phases distillat et/ou
résidu…),
• arrêt,
• refroidissement,
• vidange de l’installation,
 Bilans matières (en continu ou sur l’ensemble de l’opération),
 Bilans thermiques,…
